Как сделать врезку в проводку автомобиля

Как правильно врезаться в проводку автомобиля для ответвления нового проводника?

Никогда ранее не влазил в недра авто, а тут все же возникла такая необходимость.

Хочу спросить бывалых и опытных совета в вопросе правильной «врезки» в проводку.
Каким образом это делать надежно и надолго?

В голову приходит три основных способа:
— скрутка
— пайка
— используя ответвители OB-T

Еси скрутка — то каким способом?
Интересует врезка в середину провода для ответвления.

Пайку вроде как не рекомендуют по какой то причине — толкового объяснения не слышал — «нельзя, и все!»

Для использования OB-T желательно знать на сколько квадратов расчитан проводник-донор.
Кстати какая «квадратура» в автомобильной проводке?
Там вроде все провода разные по «толщине»

И не порежут ли OB-T проводники провода-донора?

Я при врезке в провода для осуществления подсветки кнопок стеклоподъемников пассажиров в Тойота Камри XV30 делал так:

1
Зачищал в нужном месте изоляцию и делал в проводниках окошко

2
В присоединяемом проводнике делал пару усиков

3
Вставлял один усик в окошко

4
Начинал обматывать эти усики в разные стороны на проводе-доноре

5
Делал таким образом несколько витков

6
Потом закручивал вокруг «ножки» присоединяемого провода.

7
Затем заматывал изолентой.

Нормально и правильно ли так делать?

Можно ли просто «обмотать» проводники вокруг проводника-донора?
По мне так проще место контакта пропаять — но все кого спрашивал крайне не рекомендуют без разъяснений.

Источник

Соединение проводов в авто: пайка, скрутка, обжим?

Этот вопрос посещает, пожалуй, каждого, кто впервые сталкивается с задачей самостоятельного дооснащения своего любимца всякой, полезной для авто, всячиной.
Я не был исключением, и прежде чем шаловливыми ручками лезть свеженький продукт немецкого автопрома, решил основательно подготовиться, дабы не кусать потом локти.
Основные требования к соединениям я бы обозначил следующие:
— физическая прочность;
— электрическая надежность (низкое сопротивление);
— во многих случаях герметичность.
Рассмотрим по порядку основные варианты:
Пайка
Главная проблема здесь — активное окисление соединения в условиях уличной эксплуатации, что в конце концов приводит к разрушению соединения. Конечно, можно защитить соединение, но в этом случае затраты времени и сил будут неоправданно большими. К тому же, концерн VAG официально запрещает использование пайки при ремонте. На изображении ниже:
1. Официальное руководство по ремонту ElsaWin для автомобилей VAG группы
2. Программа для саморазвития для механиков автомобилей всё той же VAG группы SSP-91
3. Указание для службы сервиса по установке дополнительных электрических аксессуаров TPI 2028026

Отбрасываем этот способ соединения и идем дальше.

Дополнение 1:
В каментах многие защищают пайку как вид соединения.
Вынужден пояснить: я не против этого соединения. Если его правильно выполнить, скорее всего оно переживет автомобиль. НО — далеко не у каждого хватит знаний и опыта для этого! Да и для опытного человека пляски с паяльником под торпедой — весьма сомнительное удовольствие. Именно поэтому я читателям не советую этот метод.

Дополнение 2:
Если вы в своих силах уверены и намерены пользоваться именно пайкой, то вот вам рецепт от FirstHant :
Если нужно качественное, надежное и долговременное соединение-
— провода зачищаем и правильно скручиваем
— качественно пропаиваем. (паяльники на 12 вольт — не редкость, как и преобразователи 12-220)
— удаляем остатки флюса
— соединение промазываем специальным полиуретановым или цапон-лаком
— затягиваем в термоусадку
— фиксируем соединение с двух сторон

Дополнение:
В каментах FirstHant отлично расписал процесс изготовления правильной скрутки:
если правильно делать — зачищать на пару сантиметров, провода скрещивать, отступив 5 мм от изоляции и зачищенный конец наматывать плотно, виток к витку на другой провод, т.е. от места «скрещивания» до изоляции. Такая скрутка механически прочная, растянуть ее невозможно — только оборвать провод. Провода обязательно должны быть из одинаковых металлов. Для защиты от окисления можно смазать густой смазкой, без фанатизма.
Зачищать лучше специальной приспособой, типа такой www.chipdip.ru/product/ht-766-tl-766/. Сила сжатия регулируется, в зависимости от прочности изоляции.
Наружные соединения защищать изолентой нельзя! Собирается под ней влага, уходит плохо, соединение быстро разрушается.

Обжим
Важное замечание: практически все производители рекомендуют именно обжим в качестве основного способа соединения проводов при ремонте, VAG группа — в том числе (с применением оригинальных соединительных муфт — о них ниже).
Плюсы:
— простота соединения;
— физическая прочность соединения;
— при использовании особых муфт — изоляция+герметизация одним действием без использования дополнительных материалов.
Минусы:
— оригинальный провод придется резать;
— необходим кримпер — специфический (хоть и не сильно дорогой) инструмент;
— оригинальные муфты хоть и очень хороши, но дОроги — стольник за штуку +/- (благо, теперь есть аналоги).
К этой же категории отнесу прокалывающие ответвительные зажимы. О них дальше.

Долго для меня было загадкой, как выполняются штатно соединения нескольких проводов внутри жгута. Выглядит такое соединение вот так:

И вот недавно наткнулся на видео, как это работает:

Так или иначе, очевидно, что «на коленке» повторить такое соединение не получится, поэтому продолжаем.

Процесс соединения проводов обжимом
Для соединения используются муфты. Вот они:

Муфты бывают изолированные и неизолированные. Будем использовать изолированные.
Изолированные бывают как минимум двух видов: с пластиковой изоляцией (доступны повсеместно за копейки) и с термоусаживаемой изоляцией.
Особенность её в том, что снаружи термоусадка, а внутри слой клея-герметика. Сначала зажимаем, потом усаживаем до выступания с торцов муфты клея. Соединение получается надежным, изолированным и герметичным. Такие муфты поставляются в оригинале VAG-ом, на них маркировка производителя DuraSeal.
000 979 940 — Муфта соединительная для проводов от 0,35 до 0,5 кв.мм
000 979 941 — Муфта соединительная для проводов от 0,5 до 1,0 кв.мм
000 979 942 — Муфта соединительная для проводов от 1,5 до 2,5 кв.мм

Дополнение 0:
Для подключения к проводке есть еще один способ, позволяющий полностью сохранить оригинальную проводку, но требующий инструмента. Он будет описан в конце статьи.

Дополнение 1:
С удивлением для себя обнаружил, что есть аналоги от боша, причем намного дешевле VAGа!
Bosch 1 987 532 035 — 0,5-1,0мм
Bosch 1 987 532 000 — 0,5-1,5мм
Bosch 1 987 532 001 — 1,5-2,5мм
Bosch 1 987 532 002 — 4,0-6,0мм

Дополнение 2:
Не так давно наши китайские друзья научились делать аналогичные вещи. Заказать можно, например, вот тут. Ценник, не очень китайский, но в РАЗЫ дешевле оригинала. Герметика внутри чуть меньше, чем в оригинале, но в целом работают как надо. Маст хэв)

Кримпер (он же пресс-клещи) нужен с насадкой «под изолированные наконечники» (если покупать, то лучше брать с трещеткой для фиксирования на определенном моменте зажима — несколько упрощает манипуляции).
Постановка задачи:

Источник

Соединение проводов в автомобиле. Пайка.

И вот настала очередь третьей фильмы.
Пожалуй, самая интересная часть темы. До сих пор народ ломает копья – можно ли выполнять пайку проводов в автомобиле или нет. В данном вопросе я не становлюсь ни на чью сторону, мое мнение – если можно избежать пайки, то лучше ее не использовать, но если без пайки не обойтись, то применять ее можно, но осмотрительно.
Для примера спаял два провода. Но вот если провод несколько раз согнуть, то рядом с местом пайки тут же начинают обламываться медные жилки проводника. Не хочу вдаваться в теорию происходящего процесса, а то опять приснится теоретическая механика, сопромат и до кучи еще и строительная механика, но поверьте, обламываются провода на раз, ну максимум на два.

Чем большее сечение проводника провода, чем толще сами жилы, и тем быстрее произойдет разрыв меди, если провод постоянно подвергается изгибу.
Иногда читая бравурные отчеты про то, как автолюбитель спаял оборванный провод в гофре двери, так и хочется спросить – надолго ли?! Сейчас мне кто-то может возразить, спаял три года, полет нормальный. Охотно верю – если этой дверью не пользоваться, то быстрее кузов сгниет, чем произойдет повторный облом провода.
Поэтому, если произошел обрыв провода, и, как правило, это “штатные” места автомобиля, в которых проводка постоянно подвергается изгибу (та же проводка датчика ABS и другие места), то паять в этом месте провода, ну, совсем нежелательно. Любая правильно выполненная скрутка проживет гораздо больше. Если длины проводов не хватает для скрутки, то лучше вставить вставку из куска провода, и сделать две скрутки (одну из них в пороге), чем одну пайку. А если ремонт в подобном случае выполнять для себя любимого, то тогда отжалеть денежек и купить ремонтные провода, а еще лучше провод в силиконовой изоляции и обжать нужной клеммой. При этом стыковку со штатной проводкой выполнить за пределами участка, подверженного изгибу, в том же пороге.

Если все же понадобилось спаять два провода вместе, то лучше поступить следующим образом. Снять изоляцию с концов проводов, и распушив медные жилки, надвинуть провода друг на друга. Далее медные жилы слегка скрутить и место скрутки хорошо пропаять. Думаю, все понятно:

Нужно ли изолировать место пайки от влаги? Да, нужно. Во-первых, далеко не факт, что при пайке не образовались раковины, и тогда к меди будет поступать влага. А во-вторых, участки сопряжения пайки и изоляции провода все равно остаются открытыми для проникновения влаги.

А теперь расскажу о случаях, где пайка проводов не только оправдана, но иногда без нее не обойтись.
К примеру, нужно соединить аудио или видео кабели, либо кабели передачи сигналов радио и GPS. Как правило, внутри таких кабелей идет тонкий сигнальный провод, а вокруг экран в виде оплетки металлических жилок. Если сделать скрутку тонкого монолитного сигнального медного проводника, то такая скрутка окажется недолговечной, во-первых, а во-вторых, возникнет относительно приличное сопротивление при таком соединении, что может ухудшить качество сигнала.
Как я поступаю в подобных случаях, расскажу чуть подробнее.
Вырезаю полоску двухстороннего фольгированного стеклотекстолита, примерно 25мм х 2мм.

Разделываю и залуживаю концы проволоки кабеля, а так же залуживаю с двух сторон полоску.

Припаиваю к одной стороне полоски сигнальные провода,

Припаиваю к другой стороне полоски экраны кабеля.

Очищаю соединение от флюса и наношу термоклей на обе стороны соединений. Если это делаю в автомобиле, то кусочек термоклея разогреваю зажигалкой.

Закрываю соединение первым слоем термоусадочной трубки, раскручивая пальцами еще теплое соединение для придания более-менее правильной формы соединению с одной стороны, а с другой стороны это нужно делать, что бы термоклей равномерно покрыл все соединение.

Закрываю соединение вторым слоем термоусадки. Главное во всем этом деле не забыть перед припайкой проводов на кабели предварительно насадить термоусадочную трубку.

Так же бывают случаи, когда в косе в одном месте нужно соединить между собой кучу всяких проводов. Обычно такая необходимость возникает, когда коса сгнила в определенном месте, либо вандалами при разборке была разрезана. Но чаще всего приходится использовать данный метод при соединении бортовой проводки аудиосистемы к разъемам нового мафона.
А поскольку иногда травлю платы для электронных поделок, то из оставшихся не у дел кусочков двухстороннего фольгированного стеклотекстолита протравливаю платки с дорожками с различным шагом, и расположенными с двух сторон платки:

Далее отрезаю нужный по размерама кусок с определенным количеством дорожек от такой платки и залуживаю с двух сторон:

Следующим этапом соединяемые провода припаиваются к одной стороне платки,

а за тем к другой стороне:

Все последующие этапы по накатанной схеме – отмывка от флюса, гидроизоляция и защита термоусадкой:

Естественно ради разовой работы не стоит заниматься изучением технологии и в дальнейшем заниматься протравкой. Можно просто взять кусок двухстороннего фольгированного стеклотекстолита и механически дремлером с дисковой фрезкой прорезать, либо резаком процарапать медь, образовав нужное количество дорожек.

И в заключение раздела темы про пайку, стоит осветить еще один немаловажный аспект, это применение различных флюсов.
Тут на форуме не так давно у меня возникли дебаты с одним вектроводом, который делал ремонт фонаря центрального стопа и при ремонте применял паяльную кислоту. Я ему объяснял, что применять кислоты при пайке электроники нельзя, а он мне доказывал, что паяльная кислота предназначена, в том числе и для пайки меди. Получился разговор слепого с глухим. Да, паять медь с использованием кислот можно, мало того, паяет просто супер, так как любая кислота является очень активным флюсом. И если кому-то в наследство от прабабушки достался дореволюционный медный самовар, то грех не запаять дырку, используя кислоту.

Паяльная и другие кислоты не только убирают окислы с поверхности меди, но если после пайки медные поверхности проводников не очистить от остатков кислот, то они и дальше начнут делать свое черное дело. Конечно, сожрать толстую медь самовара, у кислоты силенок не хватит (вариант, когда кислотой наполнен самовар и оставлен для последующей передачи потомкам, здесь не рассматривается). А вот тонкие медные дорожки плат, выводы электронных компонентов, либо медные тонкие жилки проводов кислота сожрет и не подавится.

Про самовар все, поговорим за пайку проводов. Медные жилки проводов были обильно пропитаны паяльной кислотой. Поднесли паяльник с припоем к проводнику, и провода сами залудились или припаялись, вот только дым коромыслом от процесса пайки (не самый лучший способ поправить здоровье, глотая кислотные пары). Теперь возникает необходимость убрать остатки кислоты и продуктов ее горения да еще не дома под краном, а в автомобиле. Ну, в лучшем случае, спирт изопропиловый и зубная щетка смогут очистить поверхности паяного соединения. А куда денется кислота, оставшаяся внутри соединения или затекшая под слой изоляции провода? Все, как говорил один меченый – процесс пошел.

Вот нашел интересную статью по применению различных кислот:
stankiexpert.ru/spravochn…slota-ortofosfornaya.html
Для тех, кто статью читать не захочет, скажу вкратце, автор активно топит за применение кислот при пайке различных металлов, но в теме есть одна интересная фраза: “Категорически запрещается использовать кислоты при работе с радиосхемами, мелкой электроникой. Свойства некоторых составов таковы, что происходит разрушение дорожек при обработке и нарастании новых токопроводных элементов”.

Поэтому, уж коль дома есть паяльник, и решили им попользоваться в автомобиле, то кислота в этом деле далеко не лучший помощник (впрочем, как и другие активные флюсы). Сейчас промышленность выпускает кучу различных нейтральных и безотмывочных флюсов, которые справляются если не лучше, то и не хуже кислот в процессе пайки.

Засим позвольте откланяться. Надеюсь, фильмы окажутся кому-то полезными.
Всем ровных дорог, а главное целых проводов.

Источник

Улучшайзинг — «Врезка в проводку без врезки».

В одном из БЖ обещал показать врезку в заводскую проводку без врезки, но не было нужного компонента.

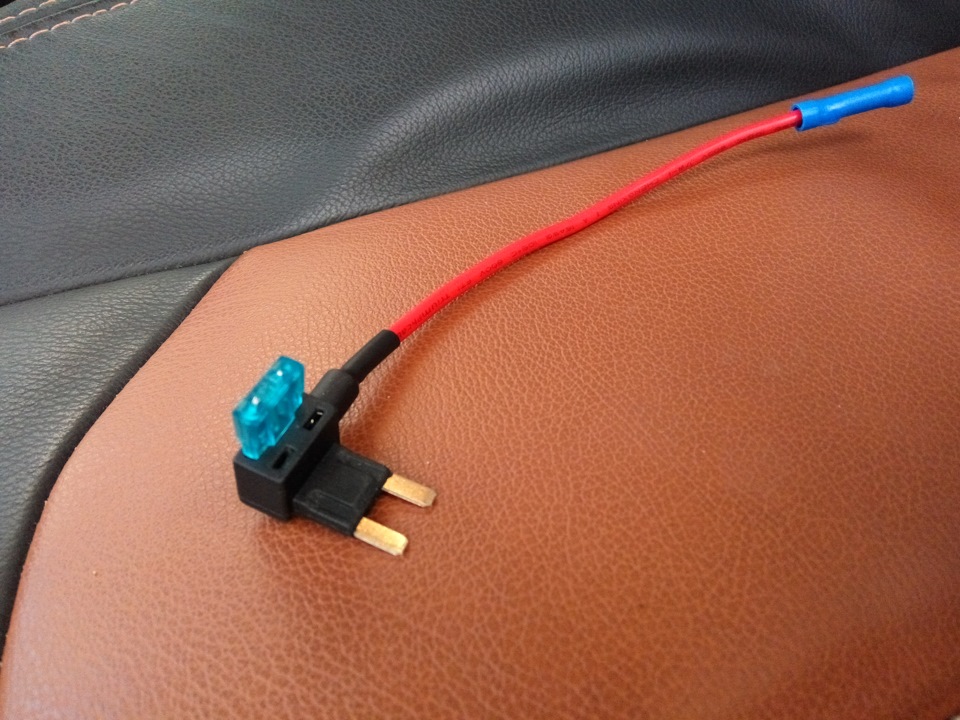

Итак, пока нет нужного компонента собрал вот такую приблуду (кто хоть раз сам ковырялся в проводке поймет).

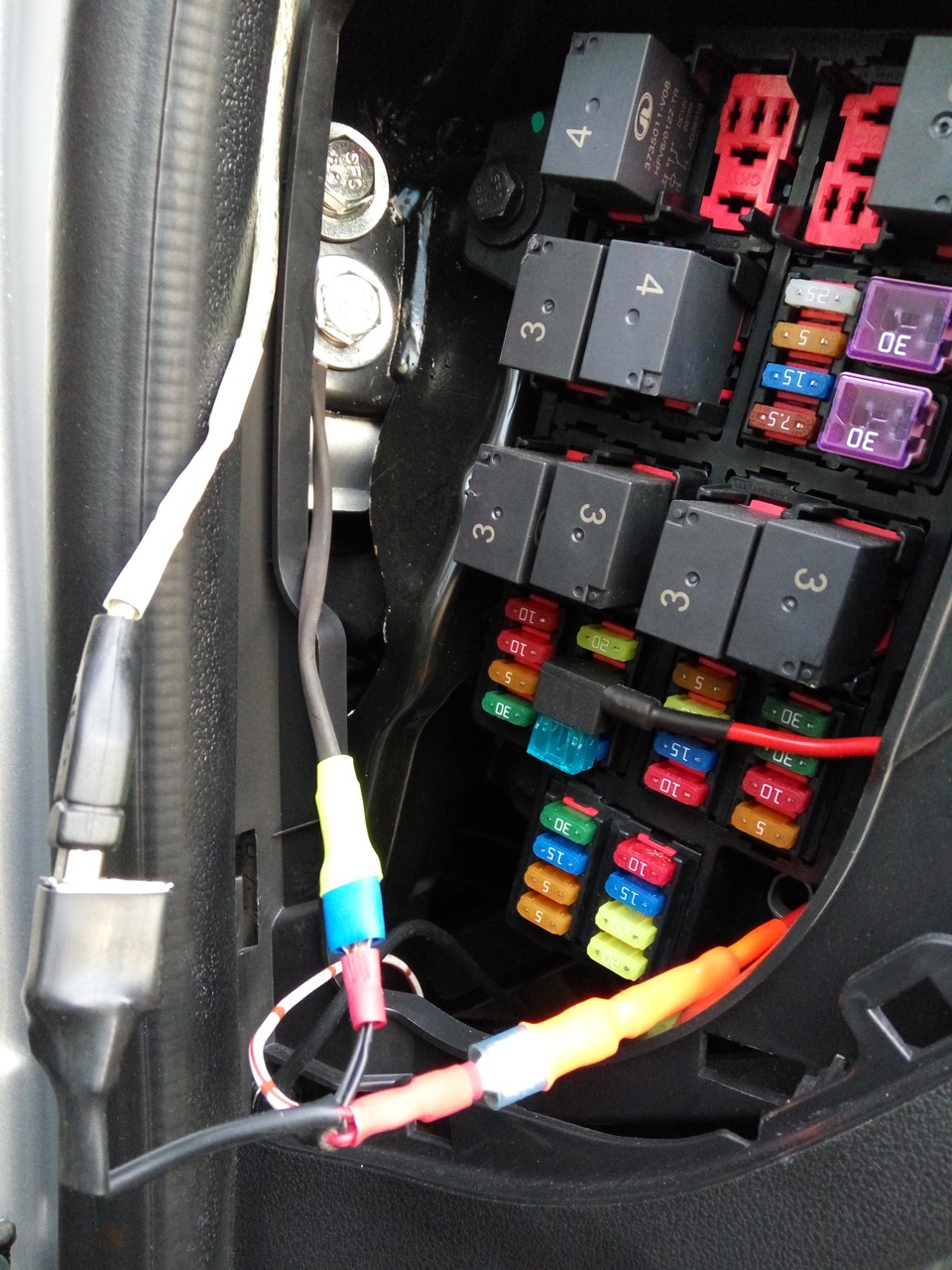

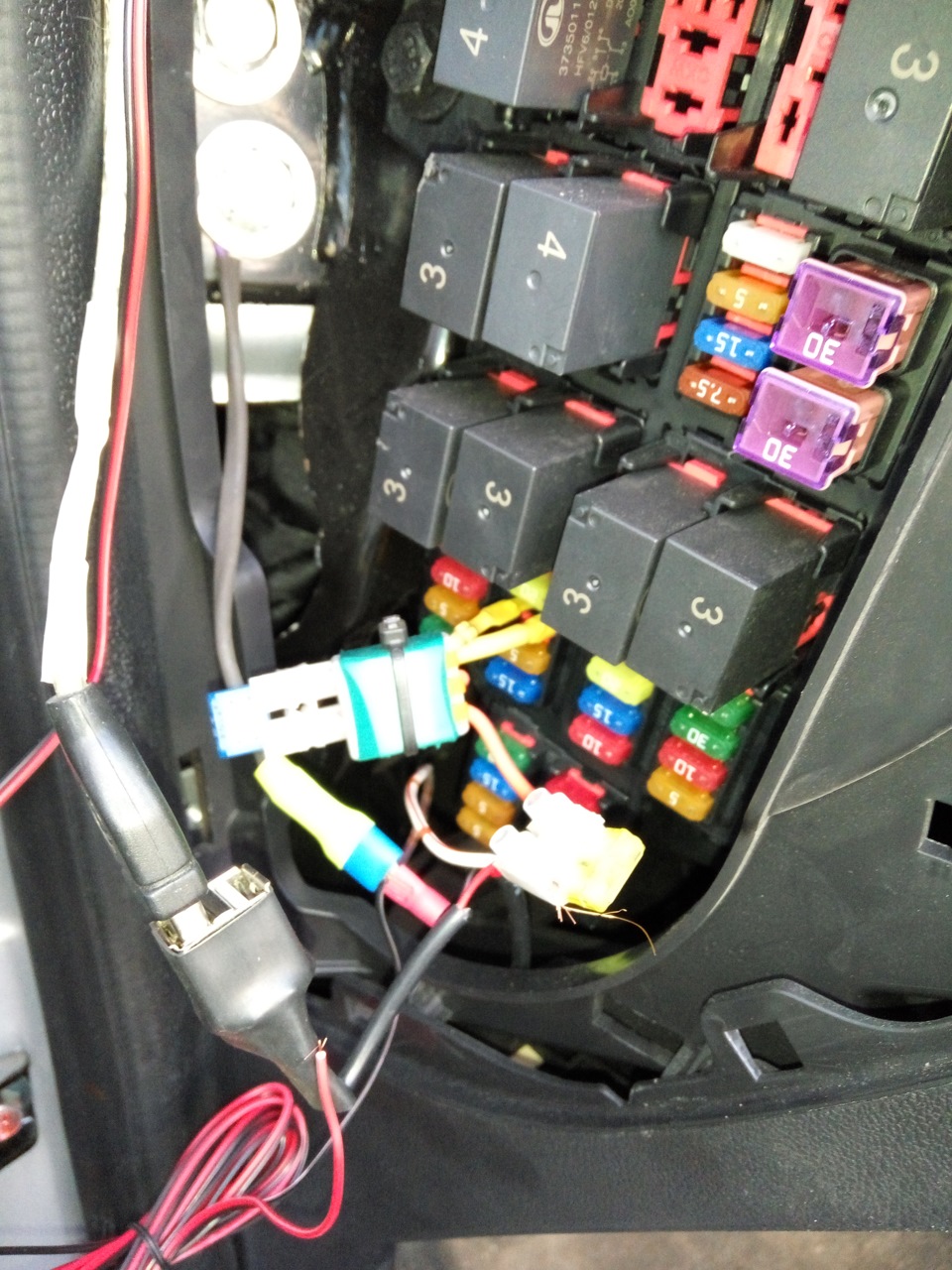

и вставил ее в гнездо ПРЕДОХРАНИТЕЛЯ, все гениальное просто)))) гнездо прикуривателя.

что имеем? все работает, предохраняется (и прикуриватель и отдельно то что на него подвешено).

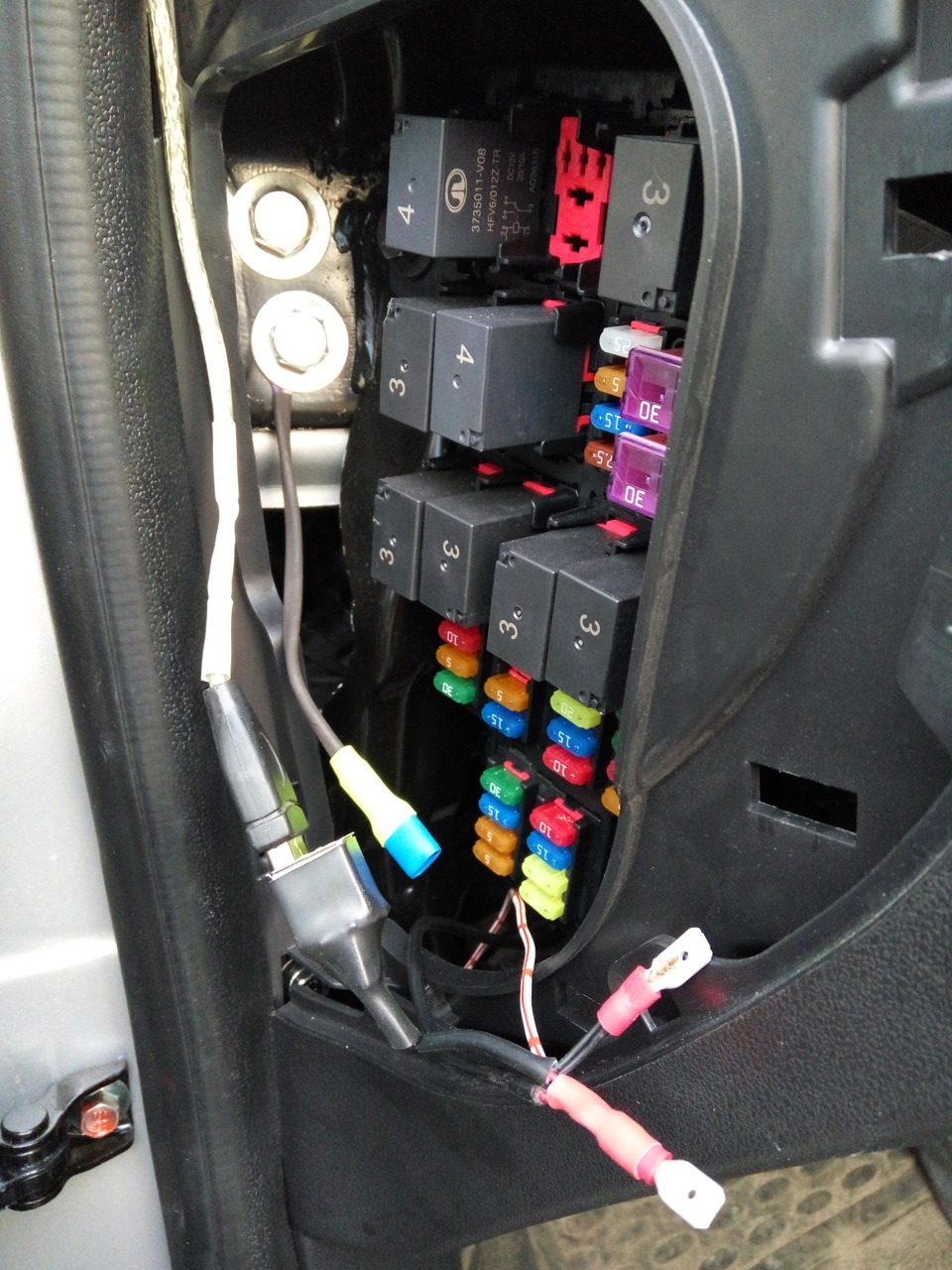

Поэтому дождался нужного компонента и заменил.

массу взял с ближайшего болта.
Теперь все гуд.
Все просто и элементарно.

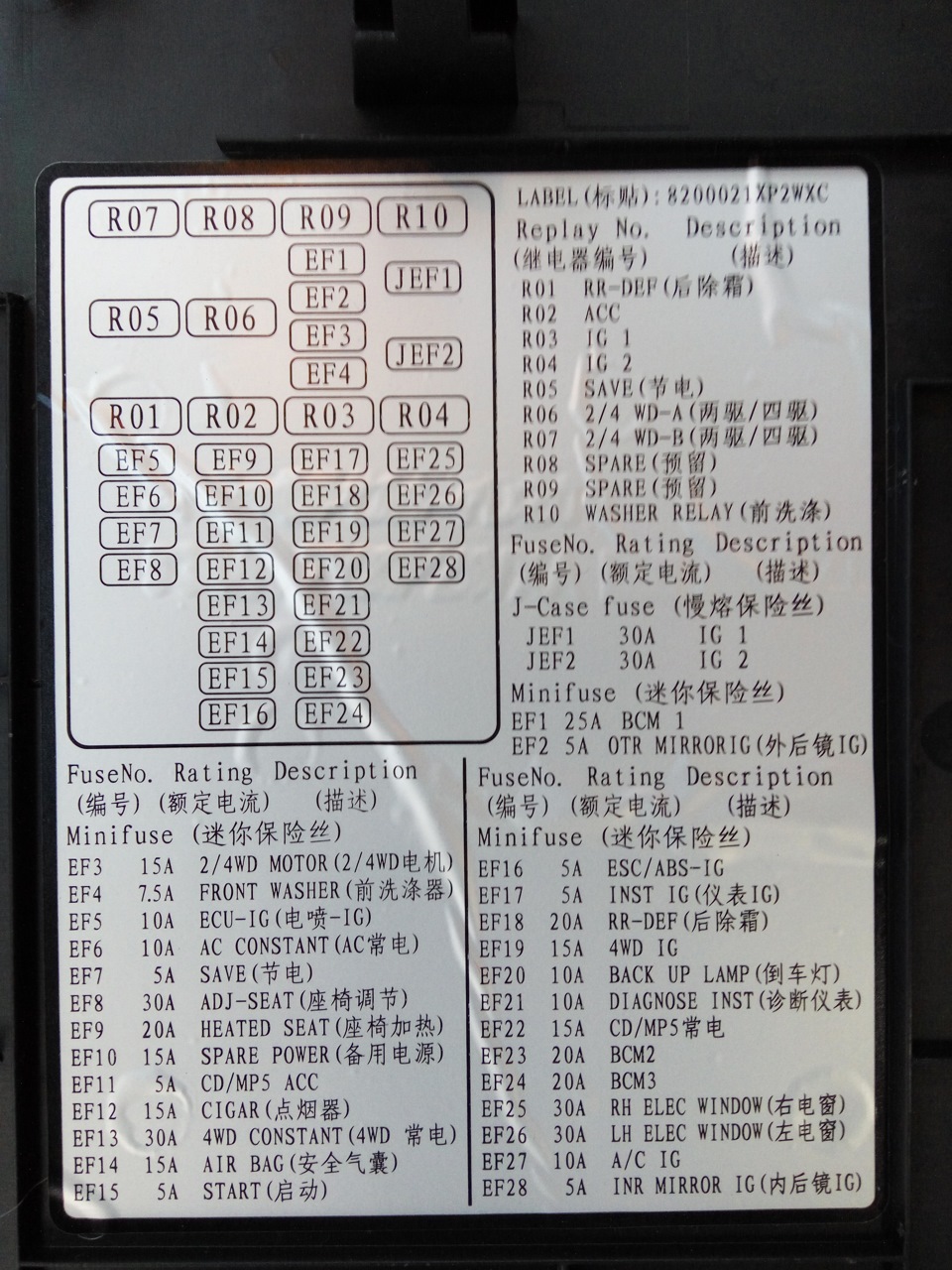

оставлю тут схему предохранителей на всякий случай (больше для себя).

ССЫЛКА на АЛИ: ali.pub/8sowz скопируйте и вставьте в окошко браузера, drive режет эти ссылки.
купить можно по ссылке, проверено!

Great Wall Wingle 2015, двигатель бензиновый 2.4 л., 136 л. с., полный привод, механическая коробка передач — другое

Машины в продаже

Great Wall Wingle, 2011

Great Wall Hover H3, 2012

Great Wall Hover H3, 2013

Great Wall Safe, 2008

Комментарии 13

Спасибо за информацию, заказал такие приблыды себе

Классная штуковина! Просто и оригинально! Благодарю!

Даже не понял что это. Надо повнимательней рассмотреть))

разрыв провода в автомобиле на любой прибор есть как минимум в одном месте — в предохранителе. Предохранитель разрывает плюс прибора.
а эта фигулина ответвляет плюс и в нее вставляется два предохранителя: 1 для прибора который в этом гнезде, 2 на ответвленный плюс.

А где такую хрень то купить можно?

где ж как не в китае покупать на китайский авто)))))
добавил ссылку в запись.

Понял, надо заказать. На свой китаец))

где ж как не в китае покупать на китайский авто)))))
добавил ссылку в запись.

не понял а что это? и для чего?

Ух ты какая фитюлина!Первый раз такую вижу!В продаже не встречал купил бы!

Источник

Соединение проводов в машине

Пришлось мне научиться зачищать, скручивать и паять провода в машине — устанавливал дистанционный запуск. )

Сложность заключается в двух вещах — я не нашел в итернете упоминание о таком стриппере (инструменте для снятия изоляции), который бы мог зачистить провод в середине, чтобы можно было сделать Т-образный отвод от уже существующего провода!

С концов — пожалуйста, их валом!

Более того — я так и не нашел видео как правильно зачищать такие провода.

Есть много людей, которые советуют использовать быстрые соединители t-tap:

Еще больше людей отговаривали от его использования, рассказывая о коррозии, перетирающихся проводах и о том, как переделывали после t-tap установщиков все на нормальную пайку.

В общем, решил паять.

Пришлось придумывать самому, как зачищать провод. )

Вот что я придумал:

Берется вот такой автоматический стриппер:

Вставляется провод и слегка отодвигается изоляция:

И так делается два раза с необходимым промежутком (желаемой длиной зачистки):

Как видно, в том месте где резали во второй раз, изоляция отодвинута чуть сильнее, и вот отсюда можно аккуратно снять ее самым обычным канцелярским ножом:

В итоге у меня все получилось очень ровно, без повреждения жил:

А дальше нужно сделать вот что.

Это называется Center Splice — скрутка через центр или как то так:

Получается аккуратная и равномерная скрутка — перемешиваются жилы обоих проводов.

Я понял в чем смысл этого приема — если просто накрутить провод сверху и запаять, вы запаяете только отводимый верхний провод, так как он полностью обкрутит другой провод.

А при такой технологии жилы перемешаются и вы равномерно пропаяете оба провода.

По поводу пайки — очень приятно паять автомобильные провода, так как они термостойкие, их практически невозможно подпалить или расплавить.

Паять конечно же лучше газовым паяльником — он мощный и быстро прогреет соединение.

Потом Соединение заматывается изоляцией, но не абы какой, а автомобильной — атмосферо, температуро и химически стойкой.

Я использовал Scotch Super 33+ фирмы 3M:

Судя по ощущениям точно такая же используется в родной проводке моей машины и за много лет ей ничего не было.

После я еще дополнительно стягивал провода хомутиком, чтобы даже если за провод дернули, нагрузка легла бы на хомутик а не на само соединение:

Хомутики очень удобно и плотно затягиваются и обрезаются таким No-name пистолетом из радио магазина:

Если кто знает более быстрый и удобный способ, буду рад ему научиться. )
