Как сделать вентиляцию в бане в парилке правильно

Правильная вентиляция в бане: в парилке не нужен угар. Рассмотрим схемы в русской бане и каркасных стенах

На вопрос, какой должна быть баня, любой человек ответит одинаково: жаркой и «легкой». Это очевидный факт для каждого. Поэтому к процессу утепления большинство подходит со всей ответственностью, используя всевозможные методы и материалы, чтобы обеспечить максимальное удержание тепла внутри. Неудивительно, что при этом создается эффект термоса.

Обеспечением второй составляющей отличной бани не занимаются, упускают и удивляются после, почему «пар» не удался, и вместо оздоровительного эффекта получен обратный результат. К сожалению, даже опытные люди забывают о таком важном моменте, как вентиляция.

А ведь её значение не стоит преумалять: во время топки печи кислород сгорает, а вместо него выделяется CO2, под воздействием которого высок шанс «угореть». Наша кровь перенасыщается угарным газом, возникает вероятность дезориентации или потери сознания (не говоря уже о более печальных последствиях). Поэтому необходима система, обеспечивающая подачу кислорода и дополнительно регулирующая температурный режим внутри парной.

Помимо функций восполнения кислорода, проветривание позволяет просушить строение, купируя негативное воздействие избытка влаги и пара, которое может повлечь появление плесени или гнили на конструктивах, а также неприятного запаха или ощущения затхлости. Отсутствие вытяжки может погубить древесину буквально за 2-3 сезона.

Устройство вентиляции требуется в любых банях, не только кирпичных и блочных, деревянные являются не менее требовательными к сушке. Исключением могут быть бани со щелями, но тут уже их баньками не назвать: тепло они удерживать не будут.

Вентиляция в бане в парилке: почему необходима?

Выше мы уже рассказали об опасности замкнутой среды с точки зрения воздействия угарного газа, а также упомянули о необходимости создания микроклимата для просушки парной после её использования. Вентиляция в бане, в парилке однозначно повысит комфортность пребывания там и продлит срок эксплуатации постройки.

Вентиляция в парилке русской бани

Отличительной особенностью русской бани является влажный пар. При этом разнится и температурный режим, который ниже аналогичного показателя у сауны. Однако, напитанный влагой теплый воздух в значительно быстрее прогревает человеческое тело и обладает более мягким и щадящим действием (не оказывается спазмирующее действие на сосуды, можно посещать людям пожилого возраста и детям).

Устройство печи достаточно специфично: как правило, камни размещаются внутри, доступ к ним можно получить открытием дверцы. Это обеспечивает более длительное сохранение тепла камнями, и их сложнее залить, даже при неумелом расходе воды.

Вентиляция в парилке русской бани. Самое важное — это сохранить баланс, ведь пар имеет «ударный» характер, вырываясь из печи, сразу после того, как на каменку плеснули воды. Если она будет сконструирована неправильно, то можно упустить весь пар.

В русской парной чаще всего применяются отдушины, которые устанавливаются в нижней части стен и обеспечивают сохранность жара, который скапливается у потолка.

Вентиляция в парилке: требования

Когда проектируется вентиляция в парилке, требования к ней просты. Необходимо придерживаться следующих правил:

Вентиляция в парной: устройство

В основе лежат законы физики: приток свежего воздуха внизу вытесняет горячий воздух сверху через соответствующие отверстия, обеспечивая тем самым воздухообмен. При этом возникает разряжение воздуха (давление понижается), и прохладный воздух затягивается внутрь. Он в свою очередь постепенно нагревается, устремляется вверх, и далее по циклу. Так работает вентиляция в парной, устройство её достаточно простое. Больше про устройство вентиляции бань тут.

Естественная или принудительная?

Для того, чтобы ответить на вопрос: естественная или принудительная вентиляция для парилки — следует разобрать в каждом из типов.

Естественный микроклимат образуется самостоятельно при наличии запланированных отдушин (проемов), либо щелей, когда в строении запускаются процессы конвекции воздуха, описанные выше.

К плюсам можно отнести: дешевизну реализации, отсутствие постороннего шума/вибраций от работающих устройств и использование природных особенностей. Возможные сложности: ошибки в размещении отверстий, как следствие: отсутствие тяги (обратное – появление чрезмерных сквозняков); проникновение посторонних (с большой долей вероятности – неприятных) запахов с улицы.

Принудительная вентиляционная система использует оборудование и материалы, создающие искусственное движение воздуха в необходимом направлении. Регулируется специальными блоками управления. Это весьма дорогое решение, требующее грамотного проектирования и дальнейшей реализации. При правильном размещении гарантировано обеспечивает размеренную циркуляцию воздушных потоков.

Встречаются комбинированные типы для бани: вентиляция парилки, объединяющая оба этих направления и обладающая плюсами и минусами каждого варианта.

Если вы решили заняться вентиляцией самостоятельно, но лучше остановится на естественной — она больше соответствуют духу бани, чем применение замысловатых устройств. Однако, мы вас не отговариваем от применения принудительной приточно-вытяжной вентиляции.

Вентиляция в парилке бани: схема

Вентиляция в парилке бани — схема системы. Состоит из двух отверстий: одно, из которых приточное, а другое – вытяжное (выходов можно сделать несколько). При выборе размеров вытяжного проема надо руководствоваться несколькими правилами:

Усилия тяги определяется перепадом высоты между приточным и вытяжным проемами.

Мы рекомендуем применять заслонки или заглушки для ручной регулировки.

Вентиляция в парной русской бани: схема

Обеспечивается вентиляция в парной русской бани схемой, при которой имеются отдушины с регулируемыми заглушками, с учетом вышеуказанных правил. Либо применением залповой вентиляции, о которой мы расскажем далее.

Баня: вентиляция парилки (если печь в предбаннике или комнате отдыха)

О бане, вентиляции парилки, у которой печь находится в ином помещении, отличном от парилки, вероятнее всего придется задуматься о принудительной вентиляции, которая обеспечит движение потока в нужном направлении.

Как это показано на схеме:

Баня: вентиляция парной (если печь в парилке или парилка соединена с моечной)

Обеспечивается нагреванием от печи поступающего извне холодного воздуха и отталкивания его от источника тепла, и обратного возврата после удара о стены. Движение воздуха может стимулироваться применением дополнительных вентиляторов.

Для бани, вентиляции парной — организация просушки бани особенно важна, так как вода в моечной может обладать поистине разрушительным действие на отделочные материалы и пол. Помимо основной требуется усиленная вентиляция полов: путем установки вытяжного проема между чистовым и черновым полом, установка может сопровождаться монтажом вентилятора.

Более 10 разных схем вентиляции бани смотрите в этой статье.

Где размещать приточные и вытяжные отверстия

Существует несколько простых правил — где размещать приточные и вытяжные отверстия:

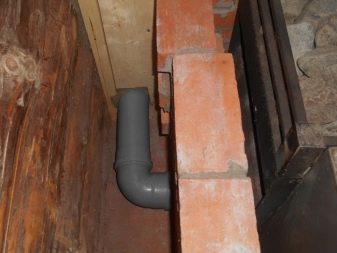

При этом приточный проем желательно располагать около печи, чтобы в холодное время года воздух немного прогревался перед попаданием в парилку.

Высота, на которой размещаются отверстия, составляет около 30 сантиметров: от пола или потолка.

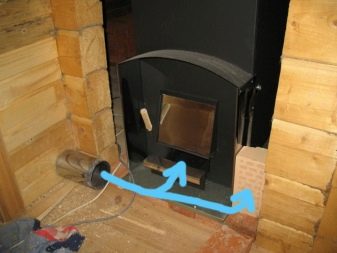

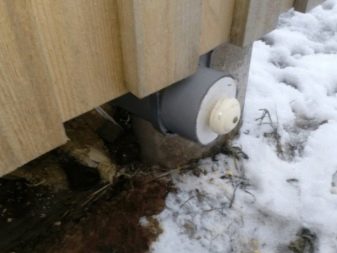

Эффективной будет установка приточных клапанов в фундамент (под полом). Применение клапанной системы или установка дополнительной защитной решетки на проём обезопасит вас от возможного проникновения грызунов. В этом случае пол лучше стелить с небольшими щелями для более свободного доступа кислорода. Если вы хотите гладкий и ровный пол, то можно обойтись специальными вентиляционными окошками, которые можно закрыть декоративными деревянными решетками.

К числу распространённых схем размещения относятся:

Вентиляция стен в парной каркасной бани

Пирог каркасной стены. Подробнее про утепление каркасных стен смотрите здесь.

Осуществляется путем оставления вентилируемого зазора между отделочными материалами и пароизоляцией, может достигать 5 см. Вентиляция стен в парной каркасной бани обеспечивается контробрешеткой. Гофры вентиляционной системы следует запроектировать заранее, чтобы разместить утеплитель с расчетом места под трубы.

Чего нельзя применять при вентиляции в парилке?

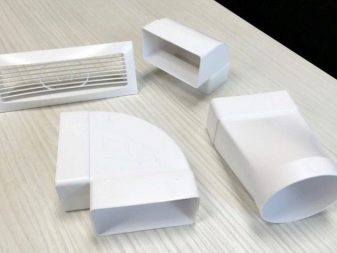

Откажитесь от применения пластиковых элементов:

Это то, чего нельзя применять при вентиляции в парилке — они не выдерживают высоких температур, будут оплавляться, выделяя вредные вещества и приобретая неэстетичный вид.

Но в помывочной или предбаннике их применение не возбраняется.

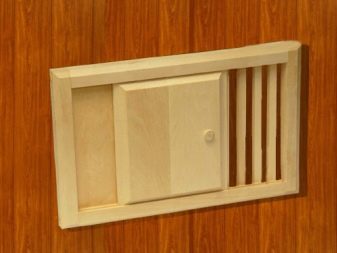

В качестве заглушек отдушин или лючков можно применять только древесину: металл может обжигать от нагрева или подвергаться ржавчине под действием влаги.

Эконом-решение: залповая вентиляция в парной русской бани

Если вы не уверены, что сможете правильно рассчитать размер входов (выходов) или места их размещения, можно воспользоваться давно испробованным способом — эконом-решение: залповая вентиляция в парной русской бани.

Суть её применения заключается в быстром проветривании путем открытых настежь окон и дверей. Их распахивают на короткое время (не более 1-2 минут), для максимального эффекта лучше всего использовать противоположные окно и дверь.

Данный метод не требует никаких финансовых затрат: вы используете те элементы, которые есть в любой бане.

Нужно ли нанимать специалистов для расчета и проектирования

Если вам нужна правильная, «легкая» и беспроблемная баня, вентиляция в парной играет важную роль: от долговечности бани до вашей собственной безопасности.

Если банное помещение совмещено с домом, имеет комнату отдыха или предбанник, в которые выведена печь, или имеются иные причины для применения принудительной вытяжки, то ответ на вопрос «нужно ли нанимать специалистов для расчета и проектирования» будет однозначным: нужно.

Иначе можно ошибиться в незначительной детали, а приобретенное расчетное оборудование по этой причине не подойдет. А это в свою очередь вызовет дополнительные траты.

Кроме того, чтобы не нарушать конструкцию строения, вентиляцию парной лучше проектировать заранее, до того, как баня возведена, особенно это касается ситуации, когда вход потоков воздуха должен располагаться на фундаменте. Установка вентиляционной системы в уже построенное здание процесс хлопотный и трудоемкий. Потребуется разборка почти всех финишных материалов, освобождение места под гофры и прочее.

При строительстве кирпичной бани без предварительной подготовки и вовсе не обойтись, ведь требуется не только деревянные отделочные материалы, но и материал стен – кирпич, который (некоторые виды, например, силикатный) склонен к впитыванию большого количества воды.

Вывод

Вентилирование и обновление внутреннего климата в любом случае необходимы — это итоговый вывод, это необходимо помимо всего прочего для обеспечения комфорта при использовании бани. Выбор естественной или принудительной — остается за вами. Надеемся, что с учетом нашего материала вы сможете найти самое подходящее для себя решение.

Где купить или заказать

Вентилирование бани возможно выполнить самостоятельно, купив все необходимое у поставщиков, или обратиться к специалистам, выполняющим работы по проектированию бань.

Организация вентиляции в парной

От того, насколько грамотно организована вентиляция в парилке русской бани, зависят не только комфорт во время банных процедур, но и безопасность.

От того, насколько грамотно организована вентиляция в парилке русской бани, зависят не только комфорт во время банных процедур, но и безопасность. В процессе парения параметры влажности и температуры воздуха существенно повышаются, и без притока свежего воздуха уровень кислорода в небольшом помещении парной снижается очень быстро. Это обстоятельство может представлять собой нешуточную угрозу для здоровья вплоть до отравления.

Обеспечить качественный воздухообмен со своевременным выведением из помещения бани углекислого газа и избыточной влажности очень просто. И в этой статье мы перечислим оптимальные способы устройства вентиляции без лишних усилий и трат.

Особенности и задачи банной вентиляции

Специалисты компании «Теплодар», выпускающей печи и комплектующие для бань, предлагают ряд рекомендаций для правильного обустройства вентиляции в бане.

Основная задача банной вентиляционной системы — обеспечивать помещение парилки свежим воздухом, а по окончании процедур — способствовать быстрому и естественному высыханию воздуха и всех поверхностей.

Также постоянная влажность может привести к появлению грибков и плесени, что является недопустимым и с точки зрения гигиенических норм.

Виды банной вентиляции

Важно обеспечить не только постоянный приток свежего воздуха с улицы, но и вывод прогретого влажного наружу.

Существует три варианта организации вентиляционной схемы:

При выборе естественной схемы воздухообмен обуславливается воздушной конвекцией — физическим явлением, основанным на разнице в температурах воздуха на улице и внутри помещения. Теплый воздух поднимается к потолку помещения парной, холодный — опускается вниз.

При невозможности обеспечить в парилке естественный воздухообмен необходимо обустроить принудительную вентиляцию, при которой уличный воздух будет попадать в помещение посредством вентилятора, а затем по похожей схеме выводиться из помещения.

Схема естественной вентиляции в парной русской бани

При наличии возможности организовать естественную вентиляцию, необходимо обустроить все так, чтобы воздушный поток с улицы мог свободно входить в помещение, вытесняя нагретый влажный воздух наружу.

Когда, поднявшись вверх, теплый воздух выходит на улицу, в помещении парной давление снижается, что способствует затягиванию новой порции свежего воздуха снаружи. Поэтому приточное вентотверстие необходимо располагать под вытяжным.

Для оборудования естественной вентиляции применяются форточки, дымоход печи, продухи. В брусовых банях и саунах воздух поступает через межвенцовые зазоры, в других вариантах — через приоткрытую дверь парилки и предусмотренные вентотверстия. Чтобы регулировать воздушный поток, на продухи и форточки устанавливают специальные решетки.

Схема принудительной вентиляции в парилке бани

Специалисты рекомендуют регулировать скорость поступающего с улицы холодного воздуха, установив на вентиляционные продухи специальные решетки, ламели которых могут менять свое положение, тем самым уменьшая или увеличивая приток воздуха. Управлять такими системами можно при помощи дистанционного пульта.

Важно следить, чтобы скорость воздушного потока не превышала 0,3 метра в секунду, иначе возникнет сквозняк. Лучше, если воздух будет перемещаться медленно.

Принудительная банная вентиляция подразделяется на несколько видов:

В последнем варианте процесс вентиляции может быть полностью автоматизированным.

Если отсутствует техническая возможность правильно организовать естественный воздухообмен, как вариант, можно сделать вентиляцию в парилке бани своими руками по басту, подразумевающую приток свежего воздуха из-под печи. Уличный воздух поступает под работающую печь через вентиляционную трубу, а лишний объем воздуха в помещении вытесняется через выведенный наружу короб, располагающийся на высоте 20-30 см от пола. Печь в данном случае выступает в роли теплового насоса, поэтому, как только она потухнет, работа вентиляции прекратится.

Все вентиляционные отверстия стоит оснастить заслонками, чтобы во время протапливания бани была возможность герметизировать помещение. Размеры вытяжного и приточного вентотверстий должны совпадать, также возможен такой вариант, чтобы вытяжное отверстие было чуть шире.

Вентиляция пола

Для этого уже на этапе закладки фундамента на противоположных торцах цоколя бани оставляются небольшие отдушины. Еще два отверстия для вентиляции оставляют возле противоположных стен парной. Их лучше закрыть решетками, чтобы внутрь не пробирались грызуны из подпола.

Когда устанавливается печь, чистовой пол немного приподнимают над поддувалом, это позволяет организовать эффективную вытяжку. Доски пола настилаются таким образом, чтобы между ними было расстояние в 0,5-1 см.

Варианты комбинированной вентиляции

Схемы вентиляции можно успешно комбинировать и достигать при этом неплохих результатов. Ниже мы предложим несколько примерных вариантов, как это может осуществляться.

Примеры разнообразной организации вентиляции в парилке и монтажа банных печей своими руками можно увидеть на видео и схемах на нашем сайте.

Специалисты компании «Теплодар», основываясь на большом опыте работы, уверены, что лучший вариант, как сделать вентиляцию в парной бани —приточно-вытяжной.

При этом рекомендуется ориентироваться на следующие показатели, рассчитывая соотношение мощности печи и сечения вентиляционных люков:

Если вы хотите обустроить банную вентиляцию у себя на участке своими руками, просто позвоните нам. У нас вы сможете купить все необходимое оборудование, которое позволит эффективно организовать вентиляционную схему любой сложности. Шиберы обеспечивают нормальный выход дыма от банной печи, усиливают тягу, препятствуют противотяге и влиянию неблагоприятных атмосферных явлений. Вентиляторы устанавливаются на приточных и выходных отверстиях вентиляционной системы.

Также компания «Теплодар» предлагает качественные печки для бани во всем многообразии дизайна и функционала: газовые, дровяные, электрические, угольные.

Наши сотрудники помогут подобрать необходимое оборудование и аксессуары для бань и саун в четком соответствии с вашими потребностями и бюджетом.

Как сделать вентиляцию в сауне: варианты схем, устройство и материалы

Сауна – прекрасное место для проведения свободного времени, а также оздоровления.

Однако качественное пребывание в ней может быть обеспечено только благодаря вентиляции.

Предназначение вентиляции в сауне

Во время строительства парилки, особая роль всегда уделяется правильной вентиляции сауны.

Объясняется это такими причинами:

Обращая внимание на все выше перечисленные доводы, и задавая себе вопрос:

Нужна ли вентиляция в сауне? Есть, конечно же, однозначный ответ – да!

Главное – делать ее своевременно и правильно, чтобы в будущем избежать процессов гниения древесины, наличия сквозняков и неприятного запаха, что никак не порадует посетителей парилки.

Обустройство вентиляции в частном доме своими руками: выбор схемы и составление проекта.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Правильная вентиляция сауны или бани

Доступ свежего воздуха и поддержание постоянной, высокой температуры удастся достичь только благодаря наличию вентиляции в финской сауне. Она не может существовать без вытяжки и притока.

Вытяжка в сауне нужна для выведения из нее углекислого газа, а приток создает все условия для попадания чистого кислорода в помещение.

Прежде чем начать строительство, необходимо знать о неизменных правилах и нормах для создания ее в бане.

Схема движения кислорода будет выглядеть правильной лишь в том случае, если в рассматриваемом помещении будет больше одной вытяжки. Обращая внимание на то, где располагается приток, строго на противоположной стороне от него на высоте до одного мета обустраивают первое вытяжное отверстие. Второе необходимо сделать непосредственно под потолком. Главное на этом этапе работ – соединить оба отверстия единым коробом, ведущим в дымоход или общий канал вытяжки.

Рассмотрим принцип работы финской сауны:

Такая система для людей будет не ощутима, если предварительный ее монтаж выполнить правильно, придерживаясь всех советов и рекомендаций специалистов. Находясь в ней, отдыхающие даже не почувствуют дискомфорта и будут наслаждаться приятной температурой и комфортной влажностью.

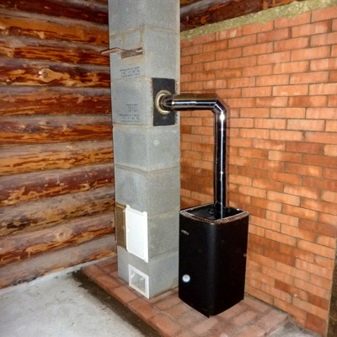

Не менее важную роль играет печь, которую оборудуют или в парилке, или в отдельном помещении. Она производится из металла и снаружи обкладывается кирпичом. Осуществляет в сауне такие функции:

При выборе этого устройства, следует руководствоваться такими критериями:

На сегодняшний день выделяют три разновидности вентиляции в сауне. Рассмотрим каждый из них более подробно.

Естественная

Происходит благодаря перепадам давления в помещении и на улице. Отличается небольшими затратами на монтажные работы, а также простотой в эксплуатации. Осуществляется это следующими способами:

В результате сильного ветра возможны сквозняки, что также причиняет не меньше неудобства для отдыхающих.

Механическая

Обустраивается лишь в том случае, когда приточную вентиляцию в сауне сделать невозможно. Именно поэтому она еще называется принудительной. Состоит она из довольно дорогостоящих элементов: охладителей, нагревателей, вентиляторов и фильтров для воздуха.

Чтобы достичь выхода обработанного воздуха из помещения, при принудительной вентиляции в сауне применяют вытяжные вентиляторы, на которых обязательно монтируют фильтры.

Применяют такой вид вентиляции в очень больших помещениях, где есть бассейны, душевые кабинки и огромное количество посетителей. Она делает воздух чистым от пара, пота и неприятных запахов в течение короткого времени.

Используя механическую вентиляцию, применяют принудительный приток кислорода. Достигается это за счет очень сложной системы, имеющей такие составляющие:

Чтобы приточный воздух был комфортным при попадании внутрь помещения, его предварительно очищают и подогревают.

Комбинированная

Применяется в банях только в том случае, если это обусловлено непосредственно особенностями их строения. Так, сауна, находящаяся в доме и граничащая тремя своими стенами с общим жильем, не может иметь естественной вентиляции. При этом расположить входные и выходные отверстия по всем правилам не удастся. Поэтому, соблюдая нормы, разрешается оборудовать приточное отверстие на высоте не меньше 20 см от пола, а вытяжное размещается на той же стене на аналогичном расстоянии от потолка.

Принцип действия такого воздухообмена заключается в попадании холодного воздуха в помещение, прохождение его через печь, нагрев и циркуляцию по всей сауне.

Минус такой системы заключается в довольно сильной скорости и количестве воздушных масс.

В некоторых случаях приточный канал монтируют не под каменкой, а над ней. Выходное отверстие при этом размещают на противоположной стороне на несколько сантиметров выше. Так удастся снизить воздушный поток, но существуют рис недостаточного его количества. Чтобы избежать этого, в выходном канале дополнительно устанавливают вентилятор.

Схемы вентиляционных систем

Существуют три схемы устройства :

Уличный воздух, попадая в помещение, моментально прогревается за счет уже раскаленной на тот момент печкой. Затем он поднимается к потолку, немного остывает, опускает вниз и выводится из бани. Благодаря такому потоку воздуха достигается максимально комфортная для человеческого организма температура, ведь все воздушные массы смешивают постепенно и равномерно.

При такой схеме воздух, попадая в помещение, сразу направляется к печи и постепенно нагревается, после чего выводится наружу.

Уличный кислород, проникая в помещение, нагревается и поднимается вверх. Уже слегка остывшие воздушные массы выходят из строения. Благодаря более медленному потоку, пребывание в такой сауне становится очень комфортным.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Устройство вентиляции в сауне

Планируя сделать вентиляцию в сауне своими руками, не следует забывать о том, что нужно обеспечить качественный воздухообмен пола данного помещения. В противном случае помещение быстро придет в негодность, а напольное покрытие не сможет прослужить более 3 лет.

Вентиляция пола предполагает такие стадии:

Рассмотрим, как сделать вентиляцию в сауне в зависимости от места ее расположения.

Вентиляция в сауне с электрокаменкой:

Вентиляция сауны в частном доме предполагает наличие в таком помещении идеального гидроизоляционного материала.

Вентиляция в сауне в подвале подсоединяется с помощью каналов к общей системе дома. В таких вариантах бань устанавливают электрическую печь на полу или вешают ее на стену.

Сколько это стоит

Планируя сделать вентиляцию в сауне своими руками, необходимо знать о том, что ее стоимость обойдется примерно в 24-38 тыс. рублей. Все будет зависеть от стоимости комплектующих.

Создание качественной системы воздухообмена – важная часть в работы сауны, поэтому подходить к выбору ее составляющих, а также к процессу монтажа нужно обдуманно и своевременно.

Советы по устройству вентиляции в бане

Положительное воздействие регулярных банных процедур на организм неоценимо. В то же время, баня – это не просто здоровое, это еще и душевное времяпрепровождение, отдых и посиделки. Однако всю пользу легко перекроют сложности, которые непременно появятся, если в бане отсутствует эффективная вентиляция.

Важность системы

Еще в старину зодчие понимали, что отсутствие свежего воздуха в бане способно довольно быстро вызвать возникновение сырости, плесени, спор грибков, что неминуемо ведет к разрушению конструкции. Именно поэтому еще в древности строители оставляли между бревнами небольшие щели – они способствовали улучшению воздухообмена и качественной вентиляции. В наши дни на смену этим примитивным технологиям пришли современные эффективные системы, которые требуют затрат сил, средств и времени на планирование и монтаж.

Некоторые домовладельцы пропускают этот этап работ, но это очень большая ошибка, поскольку уже спустя пару лет такие строения попросту придут в негодность из-за постоянно повышенной влажности, а если баня построена по каркасной технологии, то срок ее службы будет и того меньше. Первым признаком начавшегося разрушения станет затхлый запах, который будет наиболее ощутим в момент растопки печки. Это сведет на нет любое удовольствие от процедуры. Нахождение в такой парилке не только неприятно, но и довольно опасно для жизни и здоровья, поскольку в воздухе скапливается угарный газ, споры грибков и плесени, которые провоцируют развитие опасных заболеваний бронхолегочной системы.

Эффективная вентиляция в бане непременно должна соответствовать основным требованиям и принципам безопасности:

Основная трудность создания эффективной системы воздухообмена состоит в том, что перед ней стоит задача быстрого удаления горячего влажного воздуха из всех участков бани, но при этом требуется не допустить понижения температуры в горячей парилке, поэтому современные системы, как правило, используют установку вытяжек, которые не допускают задувания холодного воздуха с улицы. Наличие таких систем имеет принципиальное значение для строений, оборудованных твердотопливными и газовыми печами, поскольку подобные схемы нуждаются в большом объеме кислорода для поддержания процесса горения.

Как это работает?

Качественная вентиляция в парном помещении состоит из проветривания и полной просушки всех функциональных зон, а также стен, полов, мансарды и всего подкровельного участка. Вытяжные отверстия на чердаке выполняют в виде небольших окон, а также аэраторов либо софитов – это во многом зависит от варианта кровли и материалов ее изготовления. Если строение утепляется, то дополнительно монтируют контробрешетку, которая позволяет добиться вентиляции между слоем термоизоляционного материала и прочими слоями кровельного пирога. Она же устанавливается для проветривания конструкций стен, что очень важно для предотвращения образования конденсата в бане.

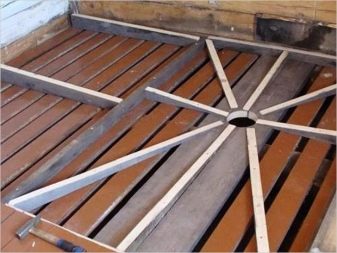

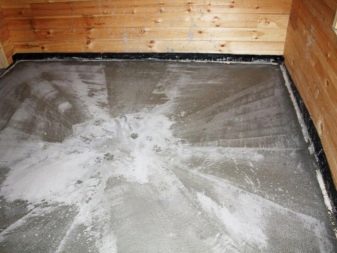

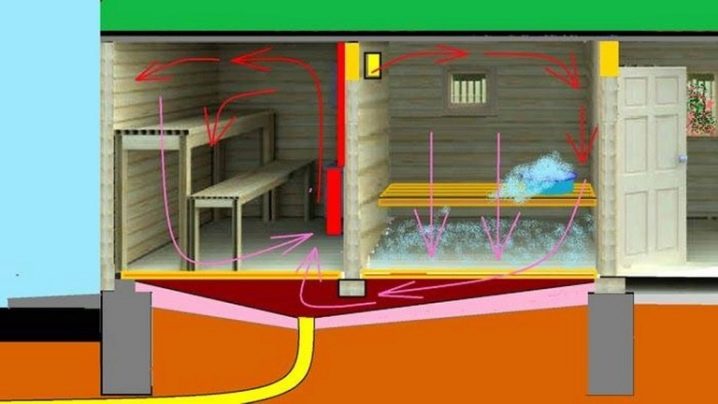

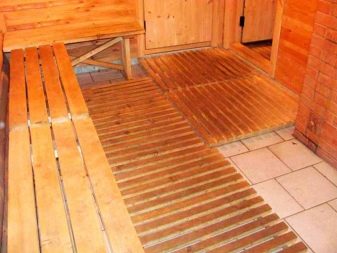

А вот для наилучшей просушки полов применяют систему залпового проветривания либо устраивают вентилируемый пол. Подобные варианты стоит предусмотреть еще на стадии планирования строительных работ. Для этого настилают черновой пол и заливают бетоном под углом, затем укладывают доски таким образом, чтобы между ними оставались небольшие зазоры, через которые и удаляется чрезмерная влага.

Следует отметить, что абсолютно все комнаты бани нуждаются в проветривании: парилка, мойка, комната отдыха, а также другие помещения. Для того чтобы вентилирование было наиболее эффективным, следует заранее подобрать такую схему, которая будет соответствовать особенностям бани и условиям ее эксплуатации.

Опытные строители не советуют проводить сложные вентиляционные системы и рекомендуют отдать предпочтение самым простым и привычным методикам, которые могут подойти для каждого отдельного случая. Здесь на 100% верно утверждение о том, что чем проще – тем лучше, да и по своей стоимости такой вариант обойдется гораздо дешевле.

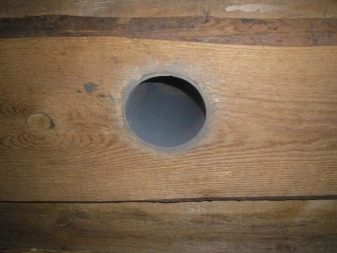

Принцип действия вентиляции базируется на законах физики. Как правило, в подобных помещениях вырезаются 2 окна: одно из них отвечает за поступление свежего уличного воздуха, а второе позволяет выйти перегретому и влажному наружу. От того, как расположены эти окошки по отношению друг к другу, и зависит во многом, в какую именно зону комплекса и с какой интенсивностью будет проникать воздух, нагретый от топки, поскольку он перемещается под воздействием холодных поступающих с улицы воздушных масс. Это объясняет тот факт, что в некоторых банях вместо единственного выходного отверстия вырезаются два, что обеспечивает возможность перенаправить тепловые потоки в желаемом направлении.

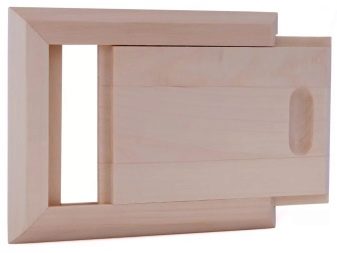

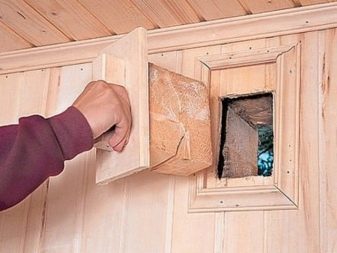

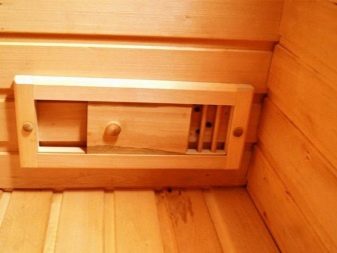

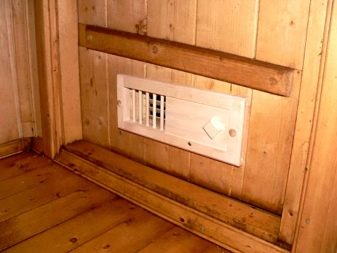

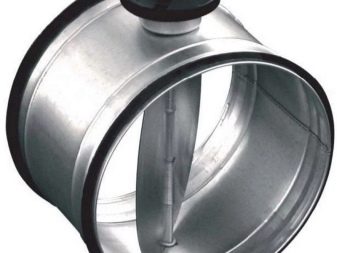

Принципиальное значение имеют и габариты окошек, а также наличие возможности полного либо частичного регулирование просвета. Для этого на них закрепляют специальные задвижки, позволяющие прикрыть любые открытые щели.

Очень важно произвести правильные расчеты окна с учетом размеров помещения. Если окошки будут слишком большими, то парная попросту не сможет прогреться до требуемой температуры и придется затрачивать большее количество электроэнергии. А если окошки окажутся слишком маленькими, то интенсивность движения потоков окажется сниженной и может произойти полное перенасыщение воздуха парами воды.

Размер и месторасположение вентиляционных окон в первую очередь влияет на попадание и равномерное перемешивание воздуха, а также его удаление из перегретого помещения. Что касается неравномерности распределения температур в различных участках парной, то полностью избежать этого явления не получится, но можно добиться того, чтобы эффект был незаметен посетителям парной и помывочной и не вызывал никакого дискомфорта.

Качественное вентилирование банных помещений продлевает срок использования парной до 50 лет и даже больше. Вариант вентиляционной системы в каждом случае подбирается индивидуально и во многом определяется местоположением строения и материалами, которые были использованы при его строительстве. Все разработанные на сегодняшний день варианты обустройства вентиляции по основному принципу работы разделяются на естественные, принудительные, а также комбинированные.

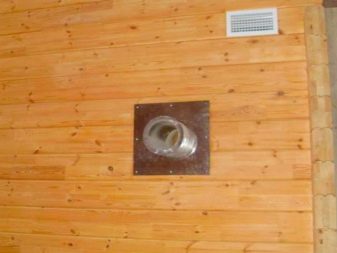

Естественная вентиляция предполагает, что смена воздуха осуществляется благодаря беспрепятственному поступлению потоков извне, их перемешиванию с воздушными слоями парных помещений и выведению отработанного через специальные отверстия.

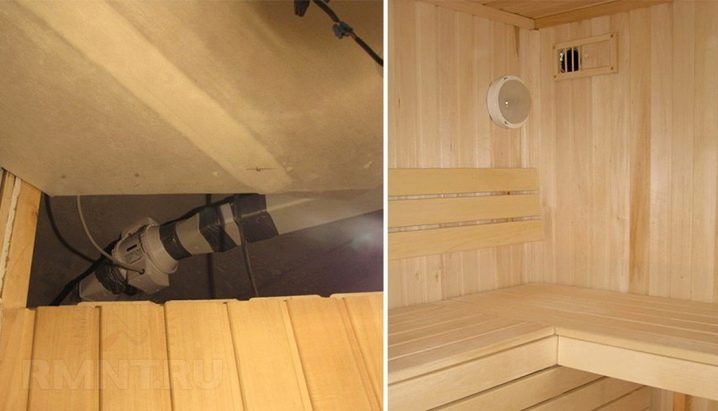

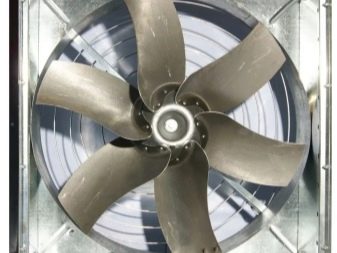

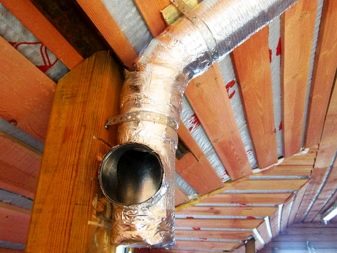

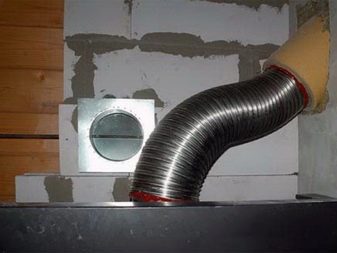

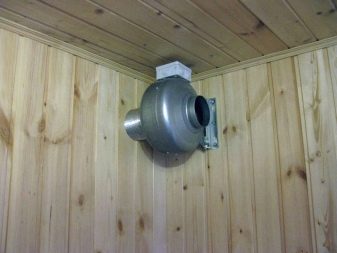

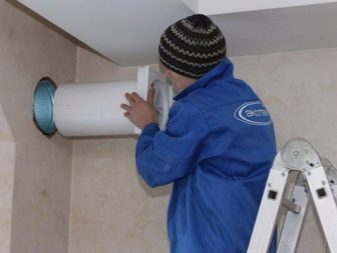

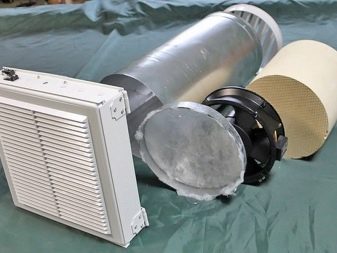

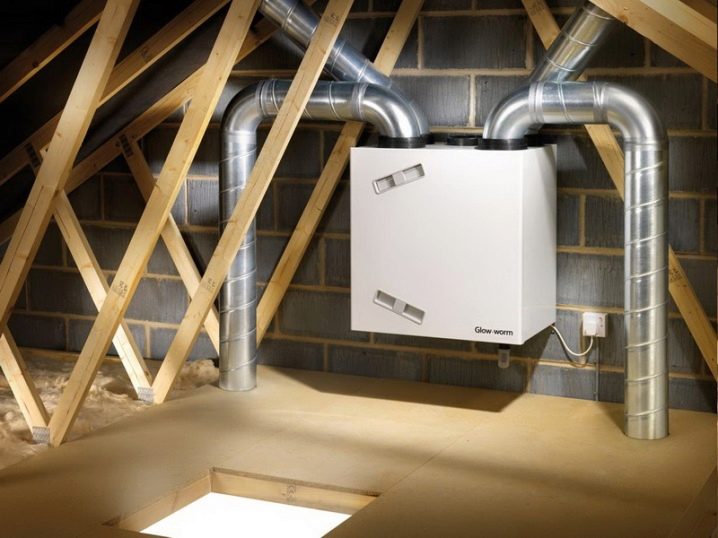

Принудительная система основана на использовании вентиляторов. Как правило, их устанавливают на вытяжку и гораздо реже – на приток. Обычно вентиляторы устанавливают не только в парной, но и в моечной комнате, а также в комнате отдыха.

Комбинированный вариант, как и следует из названия, включает элементы естественной и принудительной вентиляции.

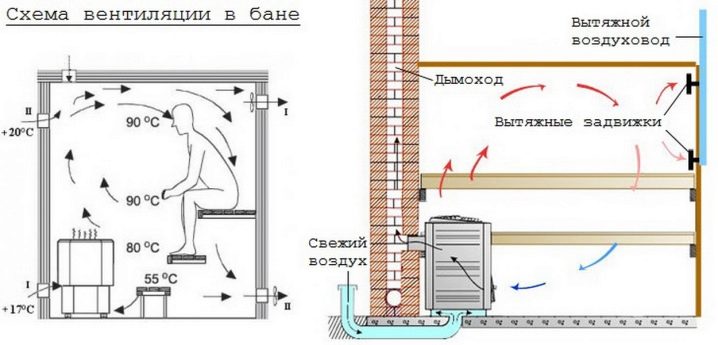

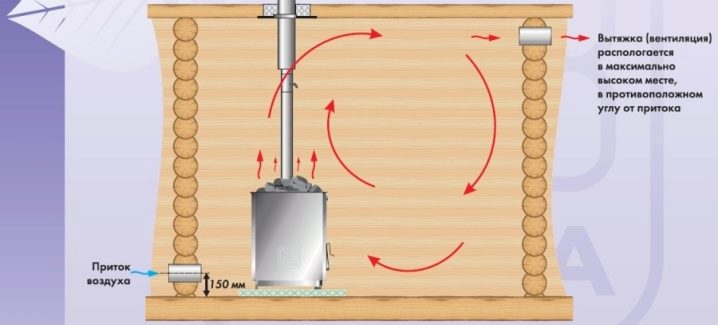

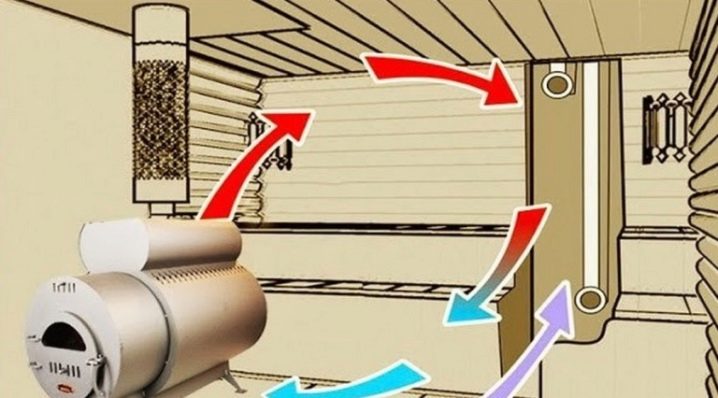

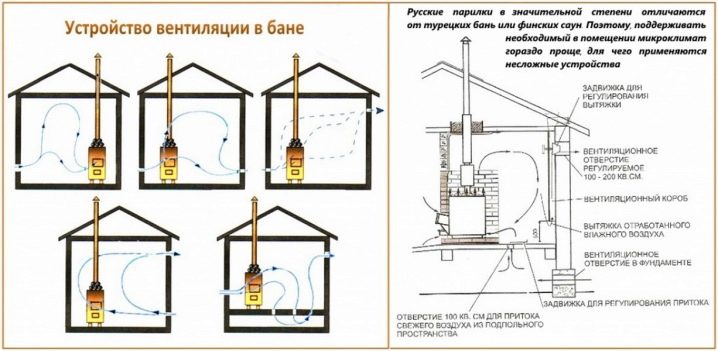

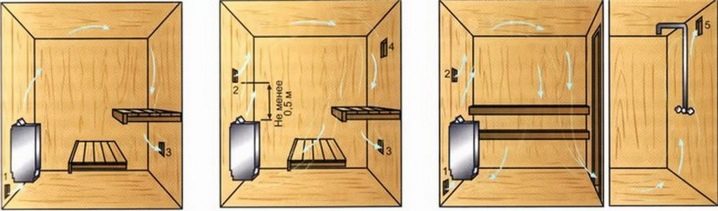

Среди популярных схема наибольшим распространением пользуется «басту». Она предполагает формирование небольшого отверстия с регулируемой задвижкой, которое работает на приток и обычно располагается за печью либо под ней.

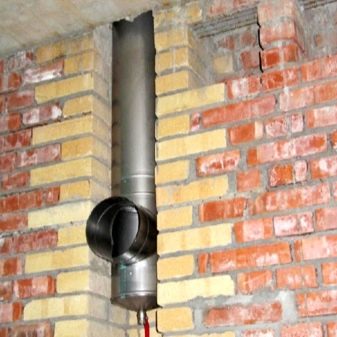

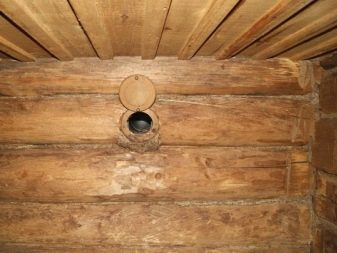

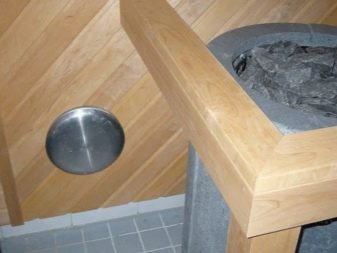

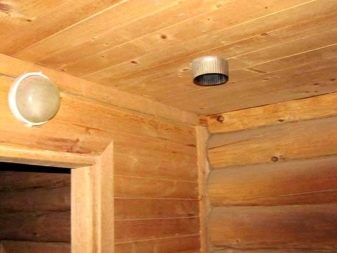

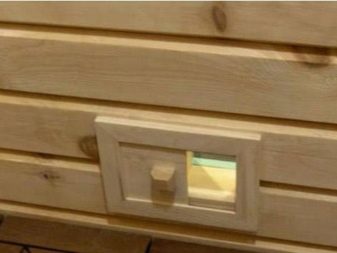

В качестве дополнительных элементов над печкой обустраивают отдушины, которые управляются при помощи задвижки и клапана – именно через них попадает воздух снаружи сквозь продухи из подпола. Обычно отверстие подобного короба в течение некоторого периода остается закрытым, однако как только появится потребность снизить уровень влажности в бане, оба вытяжных клапана открываются. Эту схему можно было бы считать идеальной, если бы не некоторые ее ограничения. К сожалению, она подходит далеко не в каждом случае, поэтому в некоторых ситуациях более предпочтительным вариантом вентиляции становится монтаж вытяжной системы – для этого в нижнюю часть короба крепят вентилятор. Если установить его в приточном отверстии за печкой, то можно получить приточный тип вентиляции.

Существует еще одна схема, которую довольно часто используют в парилках – при ней влажный перегретый воздух выводится из пространства парной через верхние и нижние отверстия, оборудованные клапанами, а поступление свежего воздуха происходит через отдушины в полу под топкой. С внешней стороны здания такие отверстия между собой соединены специальным вентканалом. Реже в банях обустраивается вытяжка, при которой работает один-единственный канал для захода воздушных струй и один для их удаления, при этом оба обустраиваются на единой высоте от уровня пола: одно размещается за печью, а второе – напротив на противоположной стене. Эта система требует обязательного монтажа принудительной вентиляции.

Самый неудачный способ предполагает обустройство и притока и вытяжки по одной стороне напротив топки. В подобной системе свежий воздух, проникающий с улицы, ищет дорогу к печи и во время своего движения натыкается на ноги парящихся. Таким образом создается сквозняк, который существенно снижает уровень комфорта от пребывания в парной. Тем не менее, такое обустройство тоже встречается довольно часто, когда нет технической возможности сделать отверстия с разных сторон помещения.

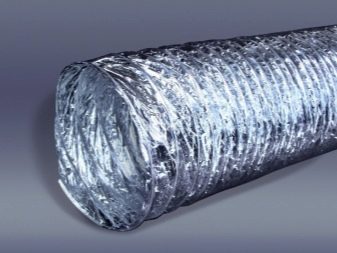

Материалы

На выбор вентсистемы бани во многом оказывает влияние тип строения и тот материал, из которого оно выполнено. Если баня оборудована в отдельно расположенном строении, то довольно просто спланировать и установить наиболее предпочтительный тип вентиляции. Но если баня имеет общую стену с жилыми комнатами, то к вентиляции надо отнестись особенно тщательно, чтобы не допустить переувлажнения и загнивания стены.

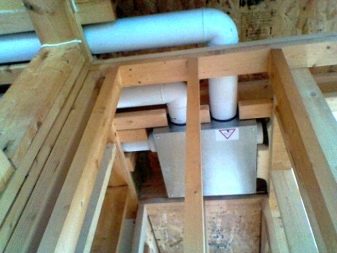

Система вентиляции в банях второго типа может быть только принудительной, то есть она в обязательном порядке должна включать вентилятор, который будет способствовать эффективной просушке стены. Вентиляция бани может быть соединена с элементами общедомовой вентиляции либо самостоятельно выходить на улицу. Вентканалы в каркасных постройках обустраивают непосредственно в стенах, а позже выводят на кровлю или даже выше. Для максимального притока воздуха монтируют функциональные продухи в фундаменте или устанавливают вентиляционный клапан.

Особенность построек по каркасной методике такова, что стены в них покрыты большим количеством теплоизоляционных слоев, что полностью исключает возможность обустройства естественной вентиляции. Именно поэтому самым оптимальным вариантом здесь будет создание приточно-вытяжной системы вентилирования. Для того чтобы воздухообмен был наиболее качественным, используют создание двух каналов: один размещают около пола и дополняют вентилятором, он используется на приток, а второй служит для отведения отработавшего воздуха – его монтируют чуть выше. Проемы таких отверстий закрываются заслонками.

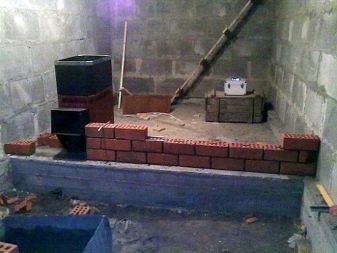

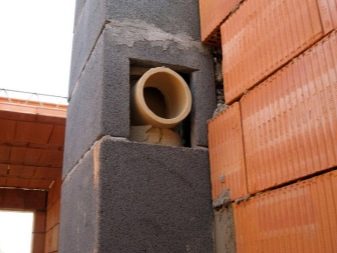

В банях, построенных из газоблоков и пеноблоков, в связи с индивидуальными особенностями материала обустраивают оцинкованные воздуховоды. Для этого приобретают уже готовые трубы, некоторые даже делают их из простых канализационных. Некоторые мастера создают вентканал самостоятельно из оцинкованных листьев, предварительно придав им необходимую конфигурацию и надежно загерметизировав места стыков. Как правило, в таких строениях воздуховоды прокладывают поверх боковых стен.

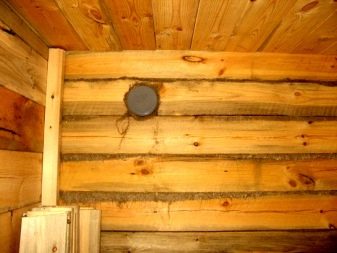

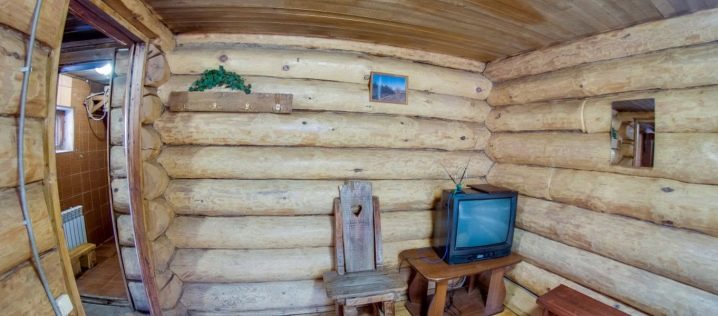

Проще всего устроить вентиляцию в русской классической бревенчатой бане. Здесь имеет смысл оборудовать систему естественной вытяжки. Если древесина дышащая, между бревнами от пола до нижнего края сформированы зазоры, а во всех помещениях бани предусмотрены окна, то проведение дополнительных вентиляционных конструкций не потребуется. Однако, нередко возникает проблема создания оптимальных пропорций между поступающим извне и уходящим на улицу воздухом. Чтобы предотвратить возникновение сквозняков и не «отапливать улицу», специалисты рекомендуют дополнительно хорошо утеплить баню и обустроить внутри теплоизоляционного материала небольшие отверстия со специальными клапанами, которые служат для поступления и выведения потоков.

В строениях из древесины часто используют способ залпового проветривания, при котором единовременно открывают все окна и двери.

Постройки из кирпича изначально не предусматривают возможности воздухообмена, поэтому любая естественная вытяжка здесь абсолютно исключена. Из-за этого планировать вентиляцию следует еще на этапе составления проекта строительства. При этом важно точно представлять, какое число парильщиков будет принимать банные процедуры. Если баня строится для небольшой семьи, то можно просто оформить небольшое приточное отверстие возле печи и вытяжное под потолком, а если сооружение ориентировано на большую компанию, то следует отдать предпочтение принудительным вариантам.

Как изготовить самостоятельно?

Для того чтобы создать в парилке и других банных помещениях комфортные условия, необходимо грамотно обустроить систему вентилирования. Провести ее в бане можно и своими силами, и с привлечением специалистов. Для этого понадобится проект работ, материалы и инструменты, а также немного сил и времени.

Что понадобится?

Для монтажа вентиляционных каналов в бане нужна подготовка. В работе понадобятся комплектующие:

Кстати, последние широко представлены в любом магазине в самых различных цветах и текстурах, поэтому приобрести оптимальный вариант не составит никакой проблемы. Вентклапаны устанавливают на вытяжные и приточные отверстия. Они могут отличаться по форме, а также по размеру и материалу изготовления. Задвижки используют для того, чтобы оперативно открывать или закрывать отверстия. Они изготавливаются из самых различных материалов, а некоторые домашние мастера даже делают их своими руками, причем по крепости и прочности фиксации они ничем не уступают магазинным вариантам.

Решетка с сеткой, как и в обычных домах, необходима для того, чтобы создать барьер на пути насекомых и грызунов, чье присутствие крайне нежелательно ни дома, ни в бане. Чаще всего их делают из металла, но встречаются варианты, выполненные из жаростойкого пластика.

Короб, как правило, крепят с внешней стены, но если технической возможности для этого нет, его попросту прокладывают по верху. Такое расположение характерно для строений из газобетона. Некоторые изготавливают короб самостоятельно, используя для этого гофротрубы. Имейте в виду, что пластиковые варианты не подойдут для парных помещений, поскольку под воздействием высоких температур большинство видов пластика начинает деформироваться.

Вентилятор в парной применяется как на приток, так и на вывод отработанного воздуха. Оптимально, если в комнате он будет работать лишь в общем направлении. Такое устройство следует приобретать в жаропрочном варианте, который специально производится для финских саун и бань. Термо- и гигрометр применяются для того, чтобы использование бани было максимально практичным. К примеру, в системах с принудительным вентилированием довольно часто ставят термодатчики, которые анализируют реальное состояние воздуха и в зависимости от его рабочих показателей открывают приточный кран или запускают вытяжку.

Планировка при строительстве парилки

Оптимально, если вся вентсистема продумывается заранее – еще на этапе проектирования здания. Чтобы выбрать максимально подходящую конструкцию, стоит заострить внимание на некоторых нюансах монтажных работ. Вентиляционная система, как правило, закладывается на этапе строительства бани, именно в это время прокладываются все необходимые каналы и формируются проемы, в которые они позже будут замуровываться либо к которым будут крепиться. Сами регулируемые окна фиксируют лишь после выполнения работ по декоративной отделке комплекса.

Все вентпроемы обычно имеют идентичный размер, при этом если стоит задача усилить степень оттока воздуха, то вытяжное окошко делают чуть более крупным, чем приточное, но ни в коем случае не наоборот. Формирование вытяжного отверстия с диаметром ниже, чем у приточного, не допускается категорически, потому что такая конструкция может создать угрозу для жизни и здоровья пользователей.

Непременно в системе должны быть предусмотрена заслонки и задвижки, причем последние считаются наиболее предпочтительным вариантом, поскольку они позволяют закрыть отверстия с наибольшей герметичностью без образования каких-либо щелей. Регулируемые задвижки важны еще и потому, что приток воздуха зависит не только от размера окна, но и от времени года. Зимой, когда за окном превалируют отрицательные температуры, холодные воздушные массы более интенсивно проникают в помещение бани, именно поэтому в осенне-зимний период окна открывают частично, тем самым задерживая поступления больших объемов морозных воздушных масс.

Что касается вентиляционного окна, то размер его поперечного сечения вычисляют, отталкиваясь от объема парной комнаты. Условно принят норматив, в соответствии с которым площадь окна должна соответствовать 24 см2 на каждый кубометр пространства. Если расчеты выполнены с нарушениями и отклонениями в ту или иную сторону, то помещение будет слишком сильно проветриваться либо же наоборот.

Еще на этапе проектирования бани следует помнить о том, что окошки вентиляции не должны располагаться ровно друг напротив друга на одном уровне. В этом случае теплые массы воздуха не будут иметь нормальной циркуляции и не смогут охватить все требуемые участки прогрева. Отверстия для вытяжки следует располагать немного ниже уровня потолка. Это связано с тем, что теплый воздух поднимается вверх. Если в системе присутствует выход для перегретых потоков воздуха, то они эффективно выводятся наружу, а если отверстия располагаются низко, то отработанный воздух не может найти места для выведения и общий микроклимат в помещении становится некомфортным.

Отдельно следует предусмотреть вентиляцию пола, поскольку при постоянном контакте с водой деревянные поверхности уже через 3-5 лет теряют свои эксплуатационные характеристики, поэтому к вентилируемому полу предъявляются важные требования:

Что касается предбанника, то здесь обустроить вентиляцию легче всего, поскольку в таком помещении отсутствует непосредственный контакт с водой. Как правило, здесь формируется комбинированный либо естественный способ вентилирования, когда прохладный воздух сквозь приточный канал поступает внутрь, а выводится при помощи вытяжного механизма парной комнаты, куда попадает под действием вентилятора.

Кроме того, здесь допускается монтаж проветривателей, для чего может потребоваться подключение к сети электрического тока и выход на улицу..Что касается моечной комнаты, то здесь обычно сооружают принудительную вентиляцию, а воздухообмен здесь происходит при помощи электромотора.

Организуем вытяжку в уже построенной бане

Еще древние зодчие, далекие от законов физики, изобрели способ вентиляции, который основывался на создании естественной тяги. В зависимости от того, как топилась баня – по-черному или по-белому, зависело и то, куда выводился нагретый воздух. В первом случае печка не функционировала во время непосредственного парения, поэтому для вентилирования использовались открытые окна и двери. Белая схема предусматривает строительство дымохода. Как уже говорилось, закладывать основные элементы системы воздухообмена следует еще на этапе строительства, однако бывают варианты, когда возникает необходимость оборудовать вытяжку в уже построенном корпусе.

Чтобы это сделать, следует пробить отверстия прямо в стенах и дополнить их специальными заглушками. Одно отверстие пробивается в районе поддува печи, а второе – возле потолка на противоположной стороне. Безусловно, это проще всего сделать, если баня построена из бревен. Если здание построено из газобетона и тем более из кирпича, то сформировать отверстия и обустроить вытяжку будет гораздо проблематичнее, поскольку в процессе таких работ можно нарушить целостность стен совсем не там, где следует, и риск разрушения бани в целом при этом довольно велик. Именно поэтому не стоит самостоятельно делать вентиляцию в уже эксплуатируемых банях. Доверьте эти работы профессионалам, которые имеют необходимые навыки и специальные инструменты. Но если все же твердо намерены сделать все работы самостоятельно, изучите пошаговое руководство.

Рекомендации

Абсолютно недопустимо, чтобы установленная вентиляция создавала следующие проблемы:

Обзор правильной вентиляции в бане смотрите в следующем видео.

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Баня рекомендована для релаксации, профилактики заболеваний, детоксикации. Её посещение обязательно в рамках любых программ естественного оздоровления.

Как и в других жилых помещениях, правильная вентиляция в бане парной, сухой важна для поддержания комфорта. Идеальное помещение имеет уютную атмосферу и хороший пар. Вы можете наслаждаться достаточно долго, не чувствуя недостатка кислорода. Вентиляция также способствует полному сжиганию дров.

В бане без вентиляции находиться трудно: воздух застойный, влажный, в нем много углекислого газа. Конечно, говорить о благотворном влиянии на здоровье не приходится. Тепло, влажность и отсутствие циркуляции воздуха являются благоприятными условиями для появления плесени и грибка.

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами.

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Расчёт вентиляции

Учитываем, что при использовании электрического нагревателя вентиляционные отверстия выбирается меньшего размера, но для сауны с дровяным или газовым отоплением их следует выбрать на 10 –15% больше расчётного.

На основании указанного документа по воздухообмену сделаем расчёт условной (!) бани. С магистральными приточным и вытяжным воздуховодами.

Гр.3 х гр.4Вытяжка, гр.3 х гр.512345678Предбанник2 х 3 х 2,414,43043,2Добавить приток в размере 158 – 43 = 115 м 3Моечное, душевая2 х 2,5 х 2,412,0Не менее 50 м3/час50Санузел2 х 1,2 х 2,45,8Не менее 50 м3/час50Парная2,3 х 2,3 х 2,211,60558Всего43,8

_Σп = 43

_Σв = 158

Между притоком и вытяжкой должен быть соблюдён баланс. Поэтому объём притока должен быть 158 м 3 /час.

Скорость воздушных потоков также нормируется в приведённых рекомендациях. Для естественной вентиляции всех помещений это не менее 1м/с, парной – 2 м/с. При механической (принудительной) – не более 5 м/с.

В таблице 2 находим нужный диаметр для круглого воздуховода, в таблице 3 – квадратного или прямоугольного. В столбике с необходимой скоростью ищем наиболее близкую величину к полученному нами воздухообмену (158 м 3 /час). Для 5 м/с это 125 мм. Для парной (58 м 3 /час) со скоростью 2м/с – 125 мм.

Аналогично находим нужные величины для не круглых воздуховодов.

В бане с указанными помещениями приток идёт от предбанника и выходит в санузле. Эти помещения и мыльная оборудуются принудительной вентиляцией. Вентиляция в бане в парилке обеспечивается подачей воздуха из предбанника или (если это возможно) с улицы.

Схемы вентиляции

Их немного: естественная, принудительная механическая, комбинированная.

Небольшая частная банька рядом с домом обходится естественной, в больших банях с санузлом устанавливаются вентиляторы на входе и выходе воздуха. Комбинированная: вентилятор устанавливается на притоке или вытяжке.

Если вентиляция в моечно-душевом отделении, комнате отдыха, санузле имеет приточные и вытяжные отверстия вверху помещений, то в парной дать хороший пар за счёт правильного входа и выхода воздуха – настоящее искусство.

Естественная традиционная

Простой способ, как сделать вентиляцию в бане, показан на рисунке ниже: печь топится из парной, она же является мыльной. Большинство старых бань работают по такому принципу.

Преимущество такого устройства – топливная экономичность. Для местностей с холодной зимой это немаловажно. Окно во время процедур закрыто. Воздух с улицыпроникает через различные щели в полу и стенах или чуть приоткрытой двери. При необходимости производится «залповая» вентиляция парной, когда открывается окно и отработанный воздух быстро уходит на улицу.

Когда окно закрыто, холодный влажный воздух удаляется через печное поддувало за счёт тяги, которую создают горящие дрова. Если надо усилить воздухообмен, дополнительно открывают дверцу.

Эта схема не лишена недостатков: застой воздуха, слабый обмен при низком атмосферном давлении. Тем не менее, такая схема в небольших деревянных банях самая рациональная. Нет необходимости прорубать дополнительные отверстия для притока и вытяжки.

Наиболее распространённая планировка бани приведена на рисунке ниже.

При таком варианте требуется организовать приток свежего воздуха и удаление холодного влажного пара. Эти два процесса должны быть сбалансированы так, чтобы исключить холодный пол и застойные зоны.

Вентиляция басту в бане: схема и устройство показано на рисунке ниже

Басту – шведская баня, где вентиляция основана на принципе давления горячих воздушных масс на более холодные, в результате чего последние выдавливаются в вентканал. Их температура достаточно высока для прогрева нижнего полка, пола.

Чтобы добиться эффекта самовсасывания, отработанный воздух должен проходить через вентиляционную трубу, которая тянется до высоты потолка и уже там воздух будет выпущен.

Труба устанавливается внутри стены непосредственно за обшивкой: при подъёме воздух опять нагревается, увеличивая тягу. В таком устройстве вытяжки и заключается эффект басту.

Басту пригодна как для электрической, так и для дровяной бани.

Поступление воздуха организуется под печью из металла так, чтобы, проходя вдоль боковых поверхностей, он набирал температуру. Здесь имеет смысл обложить очаг кирпичом так, чтобы прогревался в пространстве между металлом и кирпичом.

Отдельные металлические модели имеют дополнительную рубашку для прохода воздуха. Если в проекте заложена кирпичная печь, есть смысл подумать об установке подовой, вместо традиционной колосниковой. Она не имеет поддувала, устанавливается на кирпичи – шанцы (ножки), которые образуют канал для прохода воздуха в парную.

Специально организованная подача холодного воздуха позволяет проветривать пространство под полом – самое слабое место деревянной бани. Отметим, что для схемы басту расположение притока не принципиально. Если нет возможности поместить приток под печью, его устраивают рядом с ней на высоте 200 – 300 мм.

Здесь показана вторая самая распространённая у нас схема вентиляции.

Вытяжка – по диагонали на противоположной стене для того, чтобы естественное движение воздуха захватывало наибольший объём помещения. Такая конфигурация позволяет хорошо проветрить не работающее помещение.

Но когда надо париться, через вытяжку в открытом положении (принцип конвенции) преимущественно выходит чистый горячий воздух, а отработанный холодный стелется по полу. При закрытом вытяжном отверстии притока (тяги) нет, в парной скапливается углекислый газ (может и угарный).

Удовольствия такая баня не доставит.

Соединение этих двух схем – басту и потолочной вытяжки – даёт приемлемый результат. Правильная вентиляция в бане, схема и утройство показана на рисунке ниже.

Показана электрическая сауна. Приток организован сбоку или сверху для того, чтобы воздушные массы смешивались. Обеспечивали в помещении равномерную температуру, не допускали перегрева потолка. Это важно, так как баня пожароопасна по определению. Напомним, что выдерживает высокие температуры только осина: хотя бы потолок должен быть из этой породы.

К традиционной схеме басту добавлено подпотолочное отверстие для полной просушки. Обращаем внимание, что вентканал расположен за капитальной стеной, приток не у пола, поэтому применена комбинированная схема вентиляции.

Вентилятор 1 работает при рабочей атмосфере в парной. После окончания работы открывается верхнее отверстие, и вентилятор 2 удаляет всю влагу.

Когда удаление отработанного воздуха происходит естественным путём, то приточный канал располагается ниже выходного. Рекомендуемое расстояние выхода: 30 – 60 см от пола. Так создаётся небольшое отрицательное давление, помогающее конвекции.

Самая интересная цифра на рисунке – температура на уровне пола. 57° C – об этом можно только мечтать. И это тоже следствие использования басту. Такому воздуху можно доверить проветривание пола.

Здесь показан принцип: конкретная конструкция, конечно, индивидуальна

Аксессуары для вентиляции

Регулирование площади сечений вентиляционных потоков должно регулироваться. Для этого разработаны задвижки, клапаны. Надёжные, имеют соответствующий дизайн.

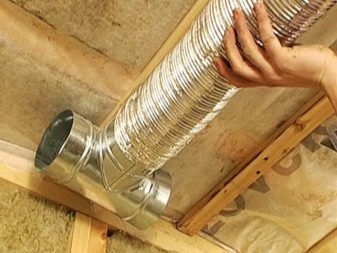

Трубы для вентканалов могут быть пластиковые, металлические, деревянные. Пластик в парной не применяют. Если металлический воздуховод нельзя расположить за финишной обшивкой, его изолируют пеньковыми верёвками, деревянным коробом.

Ещё раз напомним, что выводной воздуховод должен прогреваться.

Клапаны для противодействия поступлению холодного воздуха через вытяжку также будут полезны. Работают они без механических или электрических приводов.

Здесь показан клапан с противовесом: он закрывает отверстие, когда давление (например, при сильном ветре) происходит снаружи.

На следующем рисунке клапан попроще, но также эффективный.

Работает по аналогичному принципу, резиновые уплотнители обеспечивают полное закрытие.

В продвинутых банях устанавливают термостаты с клапанами, которые работают в автоматическом режиме.

Советы по устройству вентиляции

Самая эффективная из множества схем – басту. Её довольно просто сделать как в новой, так и в существующей бане.

Предлагаем два видео, где подробно рассказано об устройстве шведской системы.

Здесь автор на вытяжку установил заслонку, а на приток – нет. Сделать её не сложно: это может быть просто металлическая пластина.

Полный обзор, интересная схема прогрева предбанника.

Авторы этих материалов достаточно подробно рассказали и показали этапы создания вентиляционной системы. В обоих видео интересны комментарии, где можно найти рациональное зерно для своей существующей или строящейся бани.

Правильная вентиляция в бане – это простая схема с естественным движением воздуха. Вентиляторы в условиях высокой влажности, перепадов температур может отказать в любой момент. Сложная система с множеством воздуховодов также ненадёжна.

Заключение

Во всех помещениях бани самая надёжная вентиляция – двери и окно. В парной – басту. Этот принцип идеален для семейной бани.

Все о вентиляции в бане

Знать все о вентиляции в бане не менее актуально, чем о котлах и стенах, о фундаменте и дренаже. Зная, как сделать вытяжку, и как правильно обустроить своими руками другие компоненты, люди могут легко избежать ошибок.

Обязательно нужно разбираться со схемами, в том числе с устройством вентиляции басту и другой системы в парилке сауны, с иными особенностями.

Особенности

Функции вентиляции в бане примерно те же самые, что и в жилом доме либо в другом помещении. Речь идет об обмене воздушных масс. Однако ее работа изрядно осложняется тем, что приходится поставлять больше воздуха. Особенно много проблем возникает при использовании различных видов топлива. Горение проходит довольно эффективно лишь при обильном воздушном притоке. Если вентилирующие линии недостаточно эффективны, возникает дискомфорт — а при высоких температурах может вовсе произойти обморок.

Но важно учитывать особенности конкретного типа помещений. В русской бане одна среда, а вот в финской сауне наблюдаются совсем иные условия. И в обоих случаях значимо различие между отдельными комнатами — парилкой, моечной, тамбуром. Финский подход подразумевает, что конструктивы стен непременно должны проветриваться — достигается это при помощи контробрешетки, обеспечивающей проход воздуха. А также в нем обязательной чертой является использование активных вытяжек (а иногда и активного распределения воздуха по комнате).

Внутри сауны весь объем воздуха должен заменяться минимум 5 или даже 6 раз в час. Сложные и мощные вытяжки ставить вполне разумно, чтобы точно поддерживать проектную насыщенность паром и влагой. Оттого короба и специальные вентиляторы часто становятся повседневными компонентами саун. В русской бане столь активное проветривание не требуется.

Во многих случаях, вообще, ограничиваются одной залповой вентиляцией, то есть проветриванием через открытые окно и дверь, но такое решение хорошо срабатывает лишь на небольшой площади.

Естественная

Такая система использует естественную циркуляцию воздуха. В момент разогрева он облегчается и поднимается к потолку. Подобное свойство позволяет проветривать бани и сауны иногда от пара без всяких дополнительных приспособлений. Хватает и хорошо рассчитанных отверстий, работающих – одно на вброс свежего, а другое на удаление изрядно прогретого и переувлажненного воздуха. Дополнительных источников тепла, кроме печей или обычных очагов, не потребуется, как отпадает необходимость и в вентиляторах.

Нужно только грамотно определить, какой должен быть размер отверстий для определенного помещения. Упростить задачу поможет рациональное расположение окон. Хотя бы одно из них следует поставить в парильном отделении, чтобы улучшить проветривание. Приточная часть обычно располагается около поддувала на уровне напольного покрытия.

Такое решение позволит гарантировать втягивание свежего воздуха без использования дополнительных вентиляторов; вытяжная часть вентиляции оборудуется чаще всего напротив той стены, где находится приток.

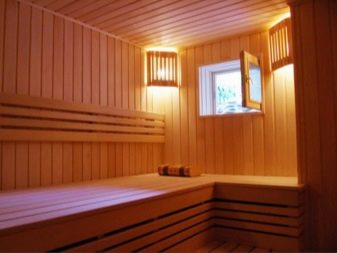

Возвращаясь к окнам, следует указать, что они не отменяют необходимость обустройства отверстий, а дополняют их. В классической русской бане, вообще, стараются оснастить парилку двумя окнами. Одно ставят над полками напротив двери, чтобы только понижать температуру, если она слишком выросла, или выглядывать наружу. Тут большой размер не нужен.

Вспомогательное окошко располагают под полками, и там даже не обязательно ставить качественное прозрачное стекло; главная задача — хорошее проветривание самой застойной зоны во всей бане.

Принудительная

Использование для вытяжки жаростойких вентиляторов позволяет обеспечить нормальную вентиляцию даже при полном штиле на улице. За счет специальных приспособлений формируется разница давлений в отдельных частях бани. Простейший индикатор такого перепада — изменение хлопанья двери. Но слишком форсировать воздушные потоки неразумно. В этом случае могут возникать сквозняки, которые и субъективно неприятны, и даже прямо вредят здоровью.

Комбинированная

Устройство естественной вентиляции экономично и относительно просто. Но иногда ее возможностей не хватает совсем чуть-чуть, а полностью принудительный воздухообмен будет избыточен. В этом случае необходимо воспользоваться комбинированной схемой. Одно из отверстий оснащают вентилятором, который выбирают максимально тщательно. Другое же — оставляют работать в естественном режиме, учитывая особенности конкретного проекта.

Отдельного внимания заслуживает так называемая система басту. Обычно она устроена следующим образом:

по приточной линии воздух попадает в парильное помещение;

так как он проходит ниже печи — в полу или в нижней части стены, то температура возрастает;

теплый воздух в самом верху помещения сразу перемешивается с водяными парами;

постепенно он остужается и перемещается наружу через специальное отверстие;

вертикальная труба прогревается снаружи, что активизирует отток воздушных масс;

далее они попадают в горизонтальный «тройник», расположенный внутри помещения, конец которого запирает заглушка.

Какой тип выбрать с учетом материала стен бани?

Но вентиляция должна быть еще адаптирована и к типу конструкционных материалов. Так, в бане из пеноблоков воздухоотводные и приточные каналы очень важны — не менее чем в обычных деревянных сооружениях. Гигроскопичность сильно влияет на основные блоки. Появление конденсата потому надо избегать любой ценой. В любом случае должны быть внутристенные модели.

Такие конструкции подразумевают образование проветривающего зазора между гидравлической изоляцией и обшивкой. Воздух по нему движется активно. Промежуток при формировании наружной облицовки должен составлять 40-50 мм. Внутри комнаты его размер 30-40 мм. Подобный разрыв достигается при помощи обрешетки, которая удерживает декоративную облицовку стен.

Попытка использовать только внутристеновую вентиляцию обернется тем, что сырость все равно появится. Расположенные внутри проветривающие каналы позволяют обновлять воздух и ускоренно сушить материал. А потому сохранность блоков больше, и к тому же упрощается уход за помещением. Рекомендуется комбинировать стеновую и расположенную внутри системы проветривания также во второстепенных помещениях.

В деревянной бане вентиляция высокого качества также очень важна. При отсутствии или низком уровне ее за пару лет конструкционные материалы могут за считаные 2-3 года разложиться и выйти из строя. Еще до этого появляется неприятный запах, который почти невозможно «забить» никакими средствами. Появляется опасность накопления угарного газа и формирования плесневых гнезд.

В деревянной бане приточно-вытяжная коммуникация должна быть довольно мощна; такая же система нужна в каркасной или сделанной из бруса (сруба) конструкции.

Проветривание обеспечивается при помощи:

слегка открытых форточек.

Доски раскладывают на лаги с таким расчетом, чтобы были промежутки около 0,5 см. Отсутствие застоя воды позволяет воздуху неограниченно попадать на все участки настила. Допускается вывод вентилирующей трубы из подпола на стояк. Сам он располагается выше самой поднятой кверху точки кровли, при этом увенчивается дефлектором. Недопустим отток воздуха через чердак, потому что это будет выстужать помещение; похожим образом может быть оформлена вентиляция и в кирпичной бане.

Если сауна делается с электрокаменкой, проветривать все равно нужно. Сколько бы ни говорили про «сухой» воздух, без нормального обмена обойтись сложно. Приток должен сразу же попадать на разогретую печь. Он будет нагреваться сам и уносить тепло. Величина зазоров под дверью составляет от 3-х до 5 см; в сухой сауне общий индекс обмена должен составлять не менее 10 раз за 60 минут.

Как правильно обустроить своими руками?

В парилке

На противостоящей приточной магистрали стене сверху формируют дополнительную вытяжку. Она будет перекрываться на время использования (пока баню топят и моются в ней). Использовать ее во время паровых процедур тем более нельзя. Как только сеанс закончен, надо сразу открывать это отверстие, чем улучшается проветривание и сушка. Вентиляцию парной через фундамент вполне можно организовать.

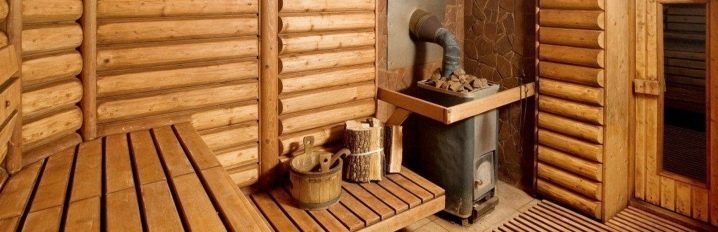

Замена вытяжки обычной печью достигается установкой поддувала ниже уровня напольного покрытия. Но это возможно только во время активного использования. Если печь горит кратковременно, усиленная вентилирующая система будет вполне актуальна.

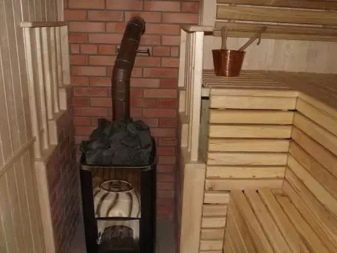

Металлическая печка обеспечивает проветривание фундамента, что поможет избавиться от хронически затхлого запаха.

Для подачи воздуха в подполье и удаления его оттуда обычно используют стальные нержавеющие трубы сечением 11,5 см. По ней за минуту будет проходить от 300 до 600 л воздуха. Такое решение оправдано, если подпольное пространство едино под всеми помещениями. Сами доски стелят неплотно, с шагом 0,5-1 см; это дает полный газообмен за ¼ часа. Вспомогательная терморегуляция обеспечивается открытием двери в предбанник.

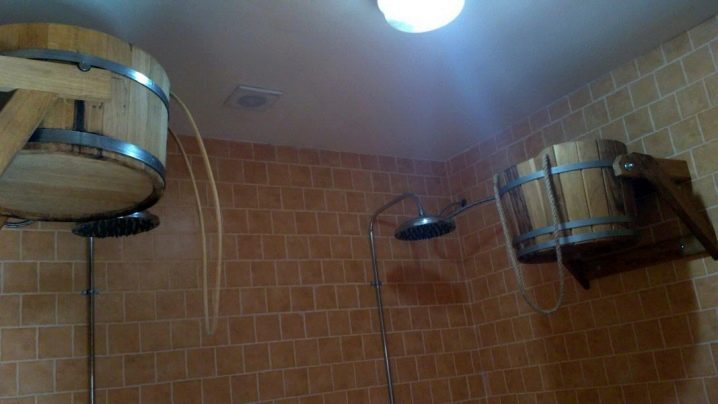

В помывочной

Часто циркуляцию в мойке обеспечивают принудительным способом; выбор технических компонентов обязательно должен вестись тщательно. Отверстие вытяжки должно быть на десятки сантиметров больше, чем точка размещения притока. Недопустимо расположение клапана вентиляции наверху. Отверстия вытяжки в моечной должны быть оборудованы задвижками, и обязательно следует оснащать пол отдушиной. Вытяжку дополняют вентилятором, а трубу, которая с ней соединена, выводят на кровлю.

В предбаннике

Во время проектирования вентиляции предбанника надо предусмотреть активный вывод углекислоты и угарного газа. Отверстия вывода располагают чуть ниже, чем потолок. Приточные каналы должны быть расположены строго напротив них. Обычно заходное отверстие делают поближе к печке, чтобы ускорить прогрев в холодную пору, сократить охлаждение в зимние месяцы. Важно: делать вытягивающее отверстие непосредственно в потолке не следует, так как иначе остужаться помещение будет чрезмерно быстро; при сооружении бани из кирпича все контуры вентиляции нужно оснащать только принудительными системами.

В комнате отдыха

Грамотное пошаговое руководство не может миновать тему обустройства воздухообмена и в этом помещении. Там оно идет примерно по тем же принципам, что и везде. Если пространство невелико (а так обычно и бывает), достаточно периодического проветривания через дверь. Но если для досуга оборудовали крупную комнату, понадобится уже комбинированная система. По мнению профессионалов, лучше сделать ее не с подключением к печи, а за счет малогабаритных проветривателей.

Есть много других тонкостей и нюансов, которые важно учесть. Например, свои особенности имеет вентиляция бани через пол. Под ним, непосредственно в фундаменте, проделывают отверстия. Отверстия для притока воздуха формируют во взаимно параллельных стенах. К сведению: нельзя оставлять каналы открытыми, чтобы через них не проникали насекомые и грызуны; необходимую защиту обеспечат специальные решетки.

Стоит отметить, что простой и комфортный способ вентиляции полов в банях — это установка его чуть выше, чем поддувала печи. Или, что то же самое, размещение печки в понижении. При установке клапанов под вагонкой работа возможна только в положениях «открыто» или «перекрыто». Регулировка попросту нецелесообразна. Радиус первого устройства вывода должен быть больше, чем у второго, иначе нормальная работа невозможна.

Важную роль играют продухи в фундаменте. Можно долго говорить про преимущества простых или сложных систем в монтаже и использовании, но если не обеспечено проветривание подземного пространства, ничего не получится. Стоит учесть, что геометрия продухов на эффективность почти не влияет. Так, если кладку фундамента формируют из шлакоблоков, можно использовать прямоугольные каналы; по характеристикам наилучшим образом проявляет себя круглая конструкция. Выходы требуется закрывать колпаками.

Чтобы продухи выглядели красивее, их нужно делать на основе особых цокольных дефлекторов. В них использованы декоративные решетки. В норме окошки фундамента требуется ставить с шагом 2 м. На цоколях без перегородок необходимо располагать продухи симметрично на противоположных стенах. Если перегородка есть, такие вентиляционные каналы должны находиться на 3-х участках цоколя, контактирующих с улицей, а дополнительные — непосредственно на перегородке.

Продухи можно установить непосредственно на этапе строительства. При установке опалубки под ленточный фундамент в боковинах щитов пробивают отверстия. Полости наполняют песком, чтобы исключить раздавливание пластика тяжелым бетоном. Трубы полагается класть поверх арматуры. Когда раствор схватится, песок удаляют сразу же.

В случае с готовым фундаментом можно прорезать продухи алмазными коронками. В кирпиче их иногда пробивают длинными зубилами. Как альтернативу, используют перфораторы либо отбойные молотки. Но надо понимать, что мощные удары способны нарушить качества ленты. В процессе заливки вместо фрагментов труб можно применять пенопластовые сборки.

В классической русской бане вентиляционный комплекс может включать зазор на всю толщину стенового пирога. Со стороны парилки формируют декоративное окно. Альтернативное решение:

окошко вблизи полка 30х30 см по раме (с проемом 20х20);

продух расположенного сверху венца 15х15 см;

продухи под полком также 15х15 см.

Пространственная ориентировка бани прямо влияет на обустройство вентиляционных каналов. Приток надо располагать со стороны наибольшего ветрового давления. Выход размещают, вполне логично, напротив. Чтобы выход был свободен, придется избегать препятствий от коньков и скатов кровли, от других конструкций и частей сооружений. Оптимальные габариты отдушин 300-400 кв. мм.

Гнаться за слишком быстрым воздухообменом не следует. Необходимо подключать вентиляторы исключительно с соблюдением требований современного ПУЭ. Отдушины в подвале должны быть сечением как минимум 11 см. Если используется не электрическое, а дровяное или газовое отопление, следует увеличивать размеры всех отверстий и сечения труб как минимум на 10-15%. Это позволяет исключить множество проблем.

Изучаем устройство вентиляции в бане, басту или другие системы, но без вентилирования никак — или угорим или баню сгноим

Вентиляция в бане — это не только комфорт, но и насущная необходимость. Она нужна и во время банных процедур и после них:

При этом банная вентиляция достаточно сложна и разнообразна по устройству. Конечно, вопрос можно свести к финансовым вложениям, но на деле нужен просто хороший спец по вентиляции, который найдет оптимальное решение в каждом конкретном случае. Мы же рассмотрим все возможности и особенности устройства вентиляции в бане.

Видеоверсия статьи

Система вентиляции в бане: какая она может быть?

Системы вентиляции в банях разделяются сразу по нескольким параметрам:

Поясним, что принудительная отличается от естественной наличием вентиляторов, которые насильно гонят воздух внутрь или наружу, местная отличается от общеобменной своим локальным характером, например, дымоход над печкой — местная вентиляция, а отдушины — часть общеобменной.

Что же касается приточной, вытяжной и их комбинации, то это обозначения того, какой воздух куда направляют: вытяжная гонит отработанный воздух наружу, приточная — свежий внутрь, а их комбинация создает сбалансированный воздухообмен внутри помещения.

Это общие термины для любой вентиляции, но наша задача — рассмотреть банную, имеющую свою специфику. Советуем попутно ознакомиться с зависимостью вентиляции от типа бани (8 типов).

Естественная вентиляция в бане

Работает она на принципах физики, которые говорят, что нагрев делает воздух легче и заставляет его подниматься вверх. А увеличение объема холодного воздуха ускоряет движение горячего. Зная об этом свойстве, можно вообще не ставить никакие приборы, достаточно вентиляционных отверстий, расположение которых сделает одни из них приточными, а другие — вытяжными.

А еще в бане есть печь, и это очень благоприятное обстоятельство для направления циркуляции воздуха. Если приточное отверстие естественной вентиляции расположено у самого пола рядом с поддувалом, то печь сама будет втягивать свежий воздух, без всякого вентилятора. Также улучшению тяги способствует подъем чистового пола чуть выше отверстия под топкой.

Вытяжное отверстие делается обычно на стороне, которая противоположна стене с приточным отверстием, но это не единственный вариант.

Принудительная вентиляция

Если в те же отверстия поставить вентиляторы, то можно не опасаться безветрия или других погодных обстоятельств, которые плохо сказываются на циркуляции воздуха в бане.

В принципе, большого отличия между естественной и принудительной вентиляцией в самой схеме нет, это лишь вопрос того, в каких отверстиях стоят вентиляторы. Потому что можно ставить их не везде, усиливая только вытяжку или только приток. Но создавая большую разность между притоком и оттоком, мы меняем давление в помещении. Это легко обнаруживается по тому, как хлопает дверь. Задача же в создании баланса между оттоком и притоком, причем воздух во время банных процедур должен циркулировать медленно, не вызывая сквозняка. А при просушке сквозняк только на пользу.

Устройство вентиляции в бане: принципы работы

Вентиляцию бани можно условно разделить на функционирующую постоянно (кровельная, фундаментная, стеновая) и функционирующую периодически, во время банных процедур и работы печи. Та и другая — части единой вентиляционной системы, которая закладывается еще при строительстве.

Принцип работы вентиляционной системы: вытеснение отработанного воздуха свежим. В самом примитивном случае для этого достаточно двух отверстий, но на практике имеют значение и направления потоков, поэтому количество приточных и вытяжных отверстий может быть увеличено, а сами они снабжаются заслонками, которые и есть средство управления потоками, их объемами и скоростью.

Независимо от места приточные делаются всегда ниже вытяжных. Иногда приток воздуха обеспечивается через жалюзи внизу двери в парную. Но есть одно правило: откуда воздух берется, туда же он должен и отдаваться. Если берем из помещения, нужно возвращаться не на улицу, а тоже в помещение. Иначе работать не будет.

Расчет площади вентиляционных окошек достаточно прост: надо исходить из того, что каждому кубометру объема помещения нужно окошко площадью 24 см². Окошки ни в коем случае не делаются прямо напротив друг друга на одной высоте.

В помощь вам также подготовлен материал про схемы вентиляции в бане (10+ разных схем).

Вентиляция басту в бане

Все большую популярность в российских банях получает вентиляция типа басту, названная в честь конвекционных шведских бань. Ее и сделать просто, и эффективность ее высока.

Приток воздуха под печь осуществляется с помощью вентиляционной трубы с улицы. При этом обязательно нужна заслонка, которая бы его перекрывала.

Для оттока воздуха монтируется короб, который начинается в 20-30 см от пола и уходит на улицу. Расположение короба — по диагонали от печи. Материал — лучше всего нержавейка. Короб тоже должен перекрываться на 100%.

Итак, работает это следующим образом: если внутрь помещения входит определенный объем, то соответствующий объем оттуда будет выталкиваться при наличии выхода. Работающая печь активно засасывает холодный воздух из приточного воздуховода. Часть его используется в горении (и уходит через дымоход), а часть поднимается вверх, нагреваясь по пути от печки. Избыточный объем параллельно начинает уходить через короб, который забирает воздух от пола. Поэтому свежий нагретый воздух оказывается в зоне дыхания, а отработанный оказывается внизу и уходит.

Видео

Посмотрите, как объясняется и делается Басту в этих роликах:

Вентиляция басту «включается» и «выключается» посредством манипуляций с задвижками. При этом печь должна работать, потому что именно она — тепловой насос, ответственный за циркуляцию воздуха. Если печь погасла, вентиляция басту в бане работать не будет.

Идеальное применение вентиляция басту получает в сауне, где нужно менять воздух 6-8 раз в час. А вот в русской бане условия несколько иные и хотя басту можно ставить и в ней, есть ограничения на ее использование.

Вентиляция басту в русской бане

Русская баня — это не слишком высокая температура и обилие пара. В таких условиях вентиляцию басту в русской бане не стоит «включать» во время парения.

Но можно спокойно запустить ее в самом начале, на этапе прогрева парной. При этом время нагрева увеличится, но он будет равномерным. Если же оставить задвижки открытыми, басту пересушит и перегреет парную. Можно попробовать «включать» басту на последнем этапе парения — воздух будет легкий, горячий, дышать можно свободно. Отличное завершение парения.

В русской бане басту пригодится и для просушки после процедур — с этим она справляется отменно и никаких запахов, никакой плесени при такой просушке уже не будет.

Вентиляция пола в бане

Пол в бане нуждается в полной просушке после процедур. Первым условием этого будет организация правильного стока, с уклоном, который отведет воду в канализацию. Конечно, вариантов устройства пола несколько.

Вентиляция пола в бане: схема

Для проливного (мокрого) пола вентиляция особо важна. Поэтому зазоры между досками, достигающие в ширину до 1 см нужны не только для отвода воды, но и для высушивания досок. А поможет в этом открытие продух в фундаменте, о которых мы расскажем ниже.

Сухой пол не предполагает щелей между досками, потому что монтируется из шпунтованной доски. А значит, принцип его проветривания несколько иной. Сушить придется сверху средствами залповой вентиляции (это означает открытие всех окон и дверей) и той системы, что предусмотрена в бане, например, принудительной приточно-вытяжной.

Полезное видео

Посмотрите к чему может привести сырость на сухом полу, даже если он покрыт яхтным лаком:

О вентиляционном стояке в моечной речь пойдет ниже, но он тоже влияет на вентиляцию пола.

И еще пол хорошо продувается во время работы печи, если (как уже упоминалось), поднять его уровень над поддувалом, а в самом полу оставить небольшие зазоры между досками.

Вентиляция фундамента бани

Собственно, с нее все и начинается, потому что она монтируется при закладке фундамента. Для этого берутся обрезки асбоцементных труб, заполняются песком и в таком виде закладываются среди арматуры, крепясь вязальной проволокой между прутьев на высоте от 5 до 12 см над уровнем грунта. После распалубки песок удаляют.

Всего таких отверстий может быть два, заложенные на противоположных сторонах цоколя. Однако в реальности надо учесть целый ряд разнообразных факторов, от которых в итоге зависит и количество отверстий, и их диаметр. Кстати, обычный диаметр — 11 см.

Перед проектированием вентиляции берутся в расчет:

Понятно, что если баня в низине или вокруг сплошные строения, надо делать больше отверстий и даже со всех сторон. Также можно увеличить диаметр, но поставить решетку-жалюзи или заслонку.

Отверстия, снабженные заглушками, обычно оставляют закрытыми во время процедур, но для просушки их открывают.

Вентилирование разных помещений бани:

В силу различий в температурном и влажностном режиме каждого из банных помещений, вентиляция в них организуется по-разному.

мойки

Моечное отделение — самое влажное, поэтому рекомендуется оборудовать его вентиляционным стояком, который располагается в углу, под полом. Это асбоцементная труба, которая потом выводится на крышу и снабжается сверху дефлектором. Вентиляция в мойке происходит за счет разницы давлений между помещением и концом трубы над крышей, воздух стремится наружу, увлекая с собой и лишнюю влагу.

Причина, по которой приходится выводить на крышу, проста: если влажный воздух сразу выгонять на улицу, то стена, где будет расположено это отверстие, быстро испортится с внешней стороны.

парилки

чердака

Чердачная вентиляция — это особая песня. Она делается на этапе установки кровли.

1- перекрытие 2- софиты 3- конёк крыши

Приточные отверстия делаются под навесом кровли (между обрешеткой кровли и верхней частью стены, где стропила опираются на мауэрплат), а вытяжные — на коньке. Отверстия должны быть и на фронтонах, но они небольшие и очень высоко расположенные.

Также важно принимать во внимание соотношение между площадью приточных и вытяжных отверстий с одной стороны и общей площадью чердака. Оптимально, чтобы первые составляли 1/500 от второй. Соотношение между площадью приточных и вытяжных не 50 на 50, вытяжные должны быть на 10-15% больше по площади, чем приточные.

Эта система подходит для тех бань, у которых чердак холодный. А есть еще бани с мансардами. Там вентиляция тоже делается в момент, когда кровля еще открыта с чердака.

Для вентиляции подкровельного пространства (между материалом кровли и мембраной) может использоваться либо естественная, либо принудительная вентиляция. Но для функционирования той и другой нужны аэраторы и софиты.

Аэраторы устанавливаются либо на площади кровельного ската, либо на коньке (эти наиболее эффективные). Они служат для вытяжки. А софиты отвечают за приток воздуха. Это сайдинг-панели для обшивки свесов крыши, часть из которых должна быть перфорированной. Соотношение площади вентиляционных отверстий и вентилируемой площади то же, что упоминалось выше 1/500.

Вентиляторы для подкровельного пространства используются приточные. Особое внимание уделяется проводке, дабы она не стала причиной возгорания.

бани в подвале или цокольном этаже дома

Часть владельцев загородных домов отводит под баню подвал или цокольный этаж. Подобное расположение горячего и влажного помещения предъявляет особые требования к вентиляции, на которой держится теперь уже долговечность целого дома.

Заметим, что перепланировка бывшего жилого или хозяйственного помещения включает и перепланировку вентиляции. В целом, это затратнее, чем баня, заложенная в проект строящегося дома.

Так или иначе, нужно не забыть о вентиляционном зазоре между стенами и утеплителем. Это обезопасит от порчи утеплителя конденсатом. Но влага в воздушном коридоре тоже должна куда-то уходить. Поэтому для подвальных и цокольных бань рекомендуется профессионально сделанная приточно-отточная вентиляция, причем лучше не естественная, а принудительная. Та и другая сопровождается установкой цокольного дефлектора.

Расположение подвальной вентиляции зависит от конкретики проекта и здесь приводиться не будет. Возможна также установка специального осушителя.

Хорошим вариантом будет выбор вентиляции басту — это не так затратно, но очень эффективно. Об устройстве басту говорилось выше.

душевой

При наличии в бане душевой кабины или открытого душа стоит установить рядом принудительную вентиляцию, которая ускорит процесс просушки.

Если считать, что приток воздуха обеспечен за счет уже имеющихся приточных отверстий, расположенных в моечной и других помещениях, то можно поставить вентилятор только на вытяжное отверстие, которое находится поблизости от душа. (Аналогичным образом можно поступить, если в бане есть санузел.)

предбанника

Предбанник страдает от конденсата в силу разницы температур между ним и горячими помещениями бани. Поэтому вентиляция в нем необходима так же, как и везде в бане. Один продух располагается внизу, другой сверху. Нижний отвечает за приток воздуха, верхний — за его отток. Установка принудительной вентиляции не возбраняется. Помимо этого проветривать предбанник можно с помощью двери и (если есть) окна.

***
Как видите, важность вентиляции в бане трудно переоценить. Это часть банного устройства, от которой в значительной мере зависит и комфорт отдыхающих, и долговечность постройки. Поэтому стоит внимательно подойти к деталям и почитать более подробные материалы, описывающие устройство вентиляции в бане. Советуем заглянуть в соответствующий раздел нашего сайта. Также могут пригодиться советы про вытяжку для бани и как сделать вентиляцию своими руками.

Где купить

На проектировании бань и отдельных элементов, в частности, вентиляции, специализируются компании, представленные здесь. Приобрести товары для для устройства системы вентиляции возможно, обратившись к сотрудникам нескольких компаний.

Поделиться в социальных сетях

планирую построить баню и какое то время в ней жить при строительстве дома, отапливать кирпичной банной печью, баня- сруб, фундамент свайно\ростверковый, крыша утепленная без чердака, подскажите пожалуйста с какими нюансами могу столкнуться при отоплении, вентиляции.

при отоплении: топите, пока живете, ничего не будет, так даже более щадяще для печи, чем раскочегаривать раз в неделю.
про вентиляцию, я Вам на ютубе отвечал, тут тоже посоветую: смотрите раздел Вентиляция на нашем сайте. Будут вопросы конкретные, пишите, Вячеслав

Добрый вечер, Алексей.
Парилка с печью Ферингер Оптима ПФ, размеры парной чуть меньше 3х3х2,3 (высота). Топка выходит в комнату отдыха. Вход в парную из душевой (12 кв.м.).
Перед топкой в КО отверстие с решёткой (50 мм) от горизонтальной трубы 100 в подполе на улицу. Далее эта труба заходит под парилку и выходит в углу между стеной и левой частью печи (из под пола, также трубой 50 мм, регулируемая крышка). Дверь герметичная (стекло), но снизу щель
По диагонали – вытяжка в потолке (регулируемая) и 30 см от пола под полком – отверстие к трубе в стене к той же вытяжке (басту – нерегулируемое!).
Предполагается режим РБ.
Эта печь нагревается снаружи достаточно медленно, поэтому запустить басту в начале (на этапе прогрева = охлаждать парную)? Вроде получается сначала надо всё закупорить (в т.ч. приток) и открывать только к концу? Т.е. тогда надо делать регулировку на басте.
Пока до 50С не догнал даже за 2-3 часа (начальная Т=15С), с влажностью всё ОК. Но приток был сначала открыт и верхняя крышка на трубе была недостаточно открыта (а нагрев в первые 1-2 часа идёт оказывается там),

Здравствуйте, Николай. Если я все правильно понял, то лучше бы Вам не закрывать приточку, но закрывать басту, пока не получите нужного режима.
«Вроде получается сначала надо всё закупорить (в т.ч. приток) » — надо закупорить все, кроме притока. Он даст кислород печи. А когда все прогреется, регулируйте как Вам вздумается, рычагов воздействия у Вас достаточно. Ищите подходящий Вам режим.
пс. и если не затруднит, поделитесь, что и как получится

Спасибо. Приток в КО, где топка, открыт и даёт кислород печи.
А в парилке от той же 100-й трубы — свой приток, который, пока печь не нагреется снаружи (ламели) — а на это надо типа часа два, просто выстужает пространство у пола.
Вроде из теории вытекает, что этот уличный воздух начнёт греться только после нагрева печи.
Т.е. этот приток даёт кислород для дыхания, но пока там никого нет — он типа только вреден.
И получается, что басту надо закрывать/открывать, залезая под полок — придётся придумывать какую-то приблуду для удобства.

ага, так еще яснее. надо закрыть приток у печки самой тоже, пока все не нагрелось. все правильно Вы пишете.
а чтобы басту под полком закрывать, можно сделать «удлинитель-тягу» какую нибудь, чтобы за нее потянул и закрыл-открыл

И не забывайте, воздух из канализации или из стока воды тоже попадает в баню, если вы не сделаете карман, но это ловушка, вода может замёрзнуть.
Может стоит посмотреть, как наши деды и прадеды делали простую баню? Без всяких ваших глупых отверстий.

Баламутчума, Ваша точка зрения не лишена здравого смысла

Печка каменка.
Сама печка стоит в моечной с парилкой. Топка печки верхний её край на уровне пола. Т.е что получается? Воздух при топке забирался из под пола.
Печка прямая на каменку, т.е. камни прогреваются напрямую огнём. После того, как дрова прогорели не полностью, когда образовались красно яркие угли, задвижка закрывается трубы, закрывается дверь в моечную и парилку. Дверца топки в печи открывается. Идёт циркуляция воздуха внутри.
После того, как угли ПОЧТИ догорели, их убирают и топка полностью очищается от углей и золы. Баня моется и проветривается за счёт открытия не надолго двери.
Камни держат жар довольно долго, в течении 2-х часов можно поддавать и получать пар.
Но, этот вариант, получается, топить баню по чёрному, когда дым, всё-таки попадает в баню, если не угадаешь с углями дров.

По поводу полов в бане.
По опыту мы делали следующим образом, брали «отработку» (масло после слива с двигателя, она не даёт запаха) заливали в тазик, а в этот тазик ставились половые доски концами на сутки.
Такие доски прослужили 15 лет, гнить стали по не обработанным торцам.

Как обустроить вентиляцию в парилке

С давних времен люди считали, что баня способна оздоравливать организм. Не зря в народе появилась поговорка: «Баня парит, баня правит, баня все поправит». Чтобы действительно получить заряд бодрости и здоровья, необходимо создать максимально благоприятный для этого микроклимат с достаточным содержанием в нем кислорода. Этому и служит вентиляция в бане в парилке, где в течении каждого часа воздух должен обновляться не менее 2-х раз. Когда говорится о бане, то подразумевается в том числе и о парной.

Качество принятия банных процедур и наше самочувствие напрямую зависят от того, правильно ли выполнена схема вентиляции в парной. Прежде, чем мы рассмотрим, как сделать вентиляцию в парилке, разберем ее функции.

Функции естественной вентиляции парной

Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:

Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.

В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.

Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.

Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.

На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.

Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.

Вентиляция парной через фундамент

Конструкция постройки влияет на выбор вида системы вентилирования.

Раньше в рубленых банях вентиляции не было, либо она применялась в простейшем виде. Воздух из парильного отделения выходил через поддувало печи, которая была установлена здесь же. Поступление свежего воздуха осуществлялось через, приоткрытую на 5 мм, дверь. Конструкция бани была такова: парная, моечная и печь в одном помещении.

Чтобы печь работала как вытяжка, надо устанавливать ее так, чтобы поддувало было ниже половых досок. Следует учитывать, что вентилирование через печное поддувало идет только в период горения огня в печи. Если используются печи с кратковременной работой, без применения усовершенствованной системы вентиляции не обойтись.

Вот еще одна схема, которая поможет тем, у кого печь металлическая. Основой вентиляции парной является сама горящая печь. Она должна вентилировать не только баню, но и весь фундамент. Под баней обычно скапливается плохой воздух с неприятным запахом, если все устроено не верно. Сделанный в фундаменте продух способствует поступлению воздуха под пол.

В режиме прогрева (топки) бани воздух циркулирует между моечной, парной и пространством под общим полом. Для этого в перегородке между парилкой и мойкой делают окно с задвижкой, чтобы регулировать вентиляционный режим.

Из дымохода печи идет тяга на поверхность. Для нее воздух поступает из всех возможных щелей.

По металлической трубе диаметром 115 мм проходит 5-10 л/сек дымовых газов, равнозначно всасывающему воздуху печи – 300-600 л/мин, а это 2-3 бочки воздуха в 1 мин печь выкачивает в дымоход.

Поэтому если ваша печь бодро дымит трубой, значит, такое же количество воздуха она поглощает через поддувало из бани, при этом отдает колоссальное количество тепла.

Если ваша печь берет воздух своим поддувалом из вашей парной – она в первую очередь вентилирует вашу парную, потом подполье и через него воздух попадает обратно, т.к. имеет общий объем. Должно быть общее подпольное пространство под всеми отделениями бани. Если полы сделаны независимыми друг от друга, то вентилирования не будет. Доски пола надо стелить не плотно, через 5-10 мм друг от друга.

В течение 15 минут весь воздух бани совершенно полностью меняется, происходит 100% воздухообмен через дымовую трубу. Для дополнительной терморегуляции также можно открывать дверь основного помещения в предбанник, чтобы воздух выходил туда и далее на улицу.

Оптимальная схема для парилки

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

В механической и комбинированной вентиляционной системе применяются специальные приборы, контролирующие воздухообмен.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор.
Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

Замеры микроклимата в парной

У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.

Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.

Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.

Что в итоге?

Комфортные условия при парении и в конечном итоге степень удовлетворения обусловлены сбалансированным режимом влажности, тепла и наличием свежего воздуха. Для создания таких условий применяют приточную и вытяжную вентиляцию. Главное — правильно ее организовать.

Подходящий микроклимат и правильная схема вентилирования воздуха создают условия для более качественного парения.

Мы прикладываем много времени и усилий, чтобы помочь Вам в вопросах вентиляции.
Прошу, помогите нам в ответ:

Вентиляция в парилке и предбаннике: схема и устройство, монтаж

Хорошая вентиляция в бане нужна для того, чтобы находиться в ней было безопасно, и чтобы в помещении не образовывались грибок и плесень. Продумать расположение и установить ее рекомендуется одновременно со строительством бани. Сделать и закрепить элементы вентиляции можно самостоятельно.

Основные рекомендации по выбору и монтажу вентиляционной системы в каждом из банных помещений вы найдете в этой статье.

Пользователи часто ищут:

Важность вентиляции в бане

Раньше обустройству вентиляции в банных помещениях не придавалось большого значения, воздухообмен происходил естественным путем. В традиционной русской баньке основным материалом было бревно, через щели сруба отлично проходил воздух, уходила гарь. Служила вентиляцией в парилке и печь на дровах, которую выкладывали из кирпича прямо в парной.

Сейчас такие постройки ‒ редкость. Хозяева отдают предпочтение более дешевым материалам (брусу, пеноблоку, доскам), теплоизолируют стены, пол, потолок, выполняют отделку внутри и снаружи. Помещение выходит герметичным, но не дышит.

Отопительное оборудование на дровах чаще ставят в предбаннике или вообще используют электрические котлы, электрокаменки, для которых нужно устанавливать дымоходную трубу.

Фото: принцип устройства вентиляции

Монтаж правильной вентиляции обеспечит:

Установка воздуховода не устраняет тепло из парилки, а задает ему нужное направление движения. При правильно продуманной схеме движения в бане получится избежать сырости, холодного пола, накопления гари от печи, быстрого остывания комнат.

На законодательном уровне разработаны «Методические рекомендации по проектированию бань от 30.12.1993», где в 6-м разделе четко прописано, как сделать правильно вытяжку, где она должна стоять, приведены ссылки на СНиП, указаны средние показатели, размеры, которые учитываются при расчетах, прописана кратность воздухообмена, есть инструкция, как определить необходимый диаметр труб для вентканалов.

При вычислении теплотехнических величин для душевых, раздевалок за основу берется влажность 67%, средняя температура ‒ +27 градусов. В парильных помещениях уровень влажности берется 85%, температура ‒ +65 градусов.

Рекомендуем ознакомиться с другими нашими статьями:

Устройство, виды, схемы вентиляции в бане

Условно вытяжка в бане бывает:

Принцип действия обоих видов заключается в том, что отработанный воздух вытесняется, помещение наполняется свежим кислородом.

В комнатах нужно делать отверстия для притока воздуха выше, для оттока – ниже.

Для банных помещений лучше, чтобы углекислый газ уходил на улицу, оттуда же и поступал в помещение свежий воздух.

Если баня совмещена с домом, допускается устраивать выход (вход) в другую комнату. Но, так как воздух из парной всегда с повышенной влажностью, делать это нужно лишь в случаях крайней необходимости.

Разберем подробнее особенности каждого из видов вентиляции.

Естественная

Отлично подходит для бань-блоков, небольших бань-бочек. Получается экономно и эффективно. Работает такая вентиляция на разнице температур и давления.

Естественная вентиляция ‒ циркуляция воздуха в помещении без использования каких-либо приборов, а за счет расположения нескольких отверстий в разных местах комнат.

Важный нюанс заключается в том, что сверху может собираться теплый воздух и быть жарко, а внизу идти сквозняк и быть холодно. Поэтому задача владельцев хорошо продумать и провести разделение потоков на 2-3 вытяжных канала.

Осуществляется это должным образом через дымоход, отдушины в постройке. Какой из них выбирать, разберем ниже.

Через дымоход

Подходит в том случае, если топка печки с поддувальным отсеком будет находиться в парной. Отработанный воздух будет выходить через дымоходную трубу за счет тяги, которая образуется при горении топлива.

Схема считается рабочей только при условии наличия притока воздуха снаружи и наличия тяги внутри печи.

Чтобы обеспечить непрерывный приток допустимо:

Холодный поток воздуха, что проникает в помещение, идет по направлению к источнику тепла, вверх вытесняется уже нагретый воздух. Воздух прогревает комнату. Постепенно остывает, уходит к низу, где втягивается в поддувало и выходит через дымоходную трубу на улицу.

Воздухообмен через дымоход считается малоэффективным, поскольку большая часть свежего притока втягивается в топку печи. Рекомендуется дополнить банное помещение другими типами вентиляции.

Через продухи

Продухами называют специальные отверстия в стенах, закрытые решетками, через которые циркулирует воздух в помещении. Их рекомендуется ставить на уровне 20 см от пола и потолка на достаточной удаленности друг от друга.

Одно из канальных отверстий проделывают между дверью и печью, следующее – на стене напротив.

Для хорошего проветривания расстояние по вертикали между отверстиями делается минимум 1,5 м.

Лучшее положение приточного канала ‒ за печкой. Воздух поступает в комнату, нагревается и начинает вытеснять уже горячий кверху, где находится вытяжное отверстие. Благодаря чему в парилке нет разницы температур на разных уровнях.

Всегда важно соблюдать перепад высоты между приточным и вытяжным отверстием. Когда они находятся на одном уровне, образуется сквозняк, помещение прогревается дольше, по полу тянет холодом.

Поэтому такие моменты стоит предусмотреть на этапе проектирования бани, разработки чертежей.

Обратный вытяжной продух можно установить над полками. К нему быстрее будет поступать горячий воздух.

Для регулирования прогрева, проветривания помещения на отверстия ставят пластиковые, деревянные или железные задвижки или крышки.

Главный плюс естественной вентиляции ‒ она работает без какого-либо покупного оборудования, которое питается от электричества, поэтому никогда не ломается и недорогая.

Принудительная

Естественная вентиляция плохо справляется с проветриванием больших бань с множеством комнат. Не хватит ее, если баню решено совмещать с домом. Для этого ее дополняют приборами или вовсе отказываются от нее в пользу принудительной.

Фото: приточная и вытяжная вентиляция

Принудительная вентиляция ‒ это электрические приборы, которые способствуют быстрой циркуляции воздуха в помещении. Режим работы, скорость регулируется нажатием кнопок или с помощью панели электронного управления.

В модицированных новинках выставляется температура, требуемая влажность, время включения и отключения вентиляции. Проводить установку приборов самостоятельно не рекомендуется. Лучше сделать это под четким руководством специалистов или же полностью доверить им монтаж.

Принудительная вентиляция бывает нескольких видов:

Вентиляторы принудительного действия должны выдерживать:

Выбирать оборудование нужно по мощности, которая соответствует площади помещения с учетом показателя кратности воздухообмена. Для бань он равен пяти.

Отличным вариантом станет техника, где мощность можно регулировать, есть таймер автоматического запуска программы, датчики изменения температуры и влажности. При грамотной настройке автоматики владельцам не придется беспокоится о поддержании требуемого микроклимата в помещении. Устанавливаются такие приборы прямо в вытяжной проем или на стену за ним.

Варианты правильного обустройства вытяжки в банной постройке:

Чтобы полы в парной не были холодными, на приточное отверстие ставят задвижку или крышку, клапан.

В кирпичных, блочных банях часто объединяют воздуховоды смежных комнат. Их прокладывают в стенах с выводом на чердак, крышу и на улицу. Для уже построенных конструкций этот вариант исключается.

Для каркасных бань естественная вентиляция не подходит из-за большой теплоизоляции. Решением станет применение приточно-вытяжной системы. Проемы закрываются простыми задвижками.

Выбор системы вентиляции в зависимости от материала стен бани

Для строительства бань применяют:

В постройках из бруса или кирпича для притока воздуха делают отдушины в фундаменте, ставят вентиляционный клапан и вытяжку для удаления отработанного воздуха.

В сооружениях из блоков ставят воздуховоды из нержавейки, оцинковки в виде готовых труб. Или их можно сделать самому из оцинкованных листов, пройдясь герметиком на стыках. Ставят их поверх стены.

В бревенчатой бане на даче монтируют естественную вентиляцию на приток. Дерево дышит, в полу есть зазоры, в каждой комнате – окна, поэтому получится обойтись без дополнительных каналов.

Чтобы избежать сквозняков и большого расхода дров, деревянную постройку можно утеплить. Тогда придется делать отверстия в стенах на приток и выход воздуха.

Как обеспечить приток воздуха в комнате с банной печью

Упрощенный вариант ‒ поставить открывающееся окно в парилке. Через него будет уходить лишний пар и поступать свежий воздух. Плюс – это экономия на освещении. Короб, рама должны быть деревянными. Ставить пластиковые не рекомендуется ‒ пластик не выдерживает высоких температур, при нагреве выделяет токсины.

Другой способ ‒ обустройство приточно-вытяжной системы. Под полом со стороны улицы в помещение заходит воздуховод под печку. В этом случае печка становится насосом ‒ прогоняет через себя холодный воздух, греет и высушивает его. Отработанный воздух выходит в вытяжное отверстие в стене напротив.

Как правильно установить вентиляцию в бане своими руками

В состав качественной системы вентиляции входят такие элементы:

Для крепежа элементов, герметизации проемов понадобятся:

Отличный вариант техники с климат-контролем со встроенными датчиками температуры, влажности, которые минимизируют участие человека в регулировании работы вентиляции.

В предбаннике

Обустроить вентиляцию необходимо и в предбаннике. Из-за близости к парной там образуется конденсат на стенах и без проветривания начинает появляться грибок.

Оптимальный вариант ‒ приточно-вытяжная вентиляция, и в дополнение 1‒2 открывающихся окна.

В парилке

Разработка плана бани подразумевает не только схематичное указание расположения комнат, но и расчет, где будут находиться вытяжные отверстия, определение их диаметра. Задвижки на проемы ставят уже после окончания внутренних отделочных работ.

Самые популярные диаметры приточно-вытяжных отверстий в естественной вентиляции:

В маленьких банях зачастую пренебрегают использованием оборудования принудительной вентиляции. К примеру, в парной размерами 3*1,5 м с высотой стен 2,5 м делается отверстие на приток на уровне 10 см от пола. Расстояние от печи ‒ 30 см, под полками высота ‒ 80 см.

Размер отверстий вентиляционных проемов нужно подбирать в зависимости от того, будет это русская баня или сауна.

При отделке помещения вагонкой клапан ставят в положение закрыто или открыто. Никаких промежуточных приоткрываний. В закрытом положении должна быть герметичность, иначе выработанный пар начнет уходить.

Допускается делать проемы разного радиуса. Эффективнее будет обустроить на вытяжку больше, клапаны выставить в разных местах помещения.

Вытяжки всегда находятся вверху, приток обустраивают внизу. Это улучшит естественный воздухообмен.

Согласно нормативам, сечение приточного проема зависит от объема вентилируемого помещения. На 1 кубометр пространства закладывается отверстие с площадью сечения 24 кв. см.

Для круглых продухов приобретаются трубы, колена из пластика, стали, под прямоугольные собирается короб из досок. Зазоры в стене устраняют монтажной пеной, утеплителем, укладывают паклю.

Снаружи вентиляционный канал закрывают металлической сеткой или решеткой, чтобы предотвратить попадание внутрь мышей, насекомых, мусора.

Советы мастеров по правильной установке вентиляции в парной:

Для контроля интенсивности потока воздуха на проемы ставятся заслонки, для регулирования тяги печи ‒ шибер.

Под полом

Обустройство вентиляции под полом позволяет продлить срок службы напольного покрытия из дерева, обезопасить от развития грибка, плесени на нем, споры которого вредны для дыхательной системы человека.

На деревянный пол действует влага от грунта, фундамента, конденсат, пар изнутри комнаты, поэтому рекомендуется ставить продухи под половицами.

Проветривание работает и во время приема бани, не образовывая сквозняк. Деревянный настил просушивается с двух сторон.

Сливное отверстие лучше сделать где-то в стороне, чтобы влажность оттуда не достигала половиц.

Фундамента

Вентилирование фундамента предотвращает скопление влаги внутри помещения, защищает деревянные элементы от гниения.

Рекомендуемый диаметр продухов ‒ от 110 мм. Ставить нужно с четырех сторон друг напротив друга. Это позволит достичь максимальной циркуляции воздуха.

Отлично подойдет для бань, расположенных среди других построек.

В помывочной (душевой)

Для душевой единственный рабочий вариант ‒ запуск принудительной вентиляции с направлением потоков в сторону раздевалки.

Для помывочной зоны проем под вентиляторы делают вверху стены, чтобы вся влага, неприятный запах уходили наружу. Это же касается душевой, совмещенной с туалетом.

На чердаке

Многие считают, что поставить окошко на фронтоне вполне хватит ‒ это ошибочное мнение. Влага, попавшая сюда, начнет разрушать стропильную систему из дерева.

Гораздо эффективнее сделать приток под навесом крыши, вытяжной проем на коньке. При таком положении потоки пройдут снизу-вверх с обеих сторон.

На цокольном этаже

Вентилирование цокольного этажа актуально, когда его обустраивают как парилку в частном доме. От правильности установки воздухообмена зависит длительность службы всего здания, особенно это касается домов из бревен и каркасных.

При разработке проекта проводится расчет расстояния от стены до теплоизоляции. Недопустимо крепить ее вплотную ‒ начнет накапливаться конденсат на стенах от резкой смены температур.

Для подвального пространства подойдет только принудительная вентиляция. Устанавливать ее самостоятельно не самый надежный вариант. Лучше пригласить специалистов.

Монтаж вентиляции в построенной бане

Ранее в традиционных русских банях вентиляцией служили только окна и двери. Чуть позже добавилось использование дымоходной трубы.

В уже готовой постройке гораздо сложнее установить вентиляцию, чем во время строительства. Придется пробивать отверстия в стенах и ставить на них специальные заглушки.

Один проем пробивают возле поддувала печи, второе ‒ на противоположной стене под потолком.

Вырезать красивые отверстия проще в бревенчатой бане. А вот в кирпичной или из газоблоков придется постараться, поскольку велика вероятность разрушить целостность стены.

Если возникла необходимость установить вентиляцию в уже готовой бане, то лучше доверить этот процесс мастерам, у которых есть необходимое оборудование и опыт.

Свободный воздухообмен поможет продлить срок службы бани, а грамотно организованная вентиляционная система будет постоянно наполнять помещение свежим воздухом, так что в нем будет легко дышать.

Как грамотно спроектировать и изготовить вентиляцию в бане своими руками

Вентиляция в банном строении является обязательным элементом конструкции. Без полноценного воздухообмена даже самое качественное сооружение из дерева за несколько лет может потребовать капитального ремонта.

Необходимость вентиляции в банном строении

Без вентиляции при пользовании баней можно столкнуться с сыростью, плохим запахом и недостатком чистого воздуха внутри помещения. Качественно выполненная вентиляция в парной является критерием не только благоприятной атмосферы, но и безопасности посетителей. Если проветривание будет устроено неправильно, то могут возникнуть следующие негативные последствия:

При недостаточной вентиляции в банных помещениях начинают появляться грибки и плесень

Ещё одной важной функцией вентилирования является предоставление теплового обмена. Влажный воздух практически не пропускает тепло, поэтому без рециркуляции потока воздуха печка будет отапливать лишь поверхность вокруг себя. По данной причине входное углубление вентиляции часто размещается в задней части печи на маленькой высоте от пола. Таким образом воздух успеет прогреться и распространит тепло по зданию. В противном случае в помещение будет подаваться прохладный воздух, в связи с чем нарушится температурный режим. Из этого можно сделать вывод, что без грамотной вентиляции не сможет обойтись ни одна банная постройка.

Устройство банной вентиляции, схемы

Естественное проветривание функционирует благодаря конвекции воздуха, которая возникает в случае перепадов температур в здании и вне его. Раскалённый воздух всегда будет подниматься наверх, а прохладный — спускаться к напольному основанию.

Циркуляция воздуха в бане происходит за счёт вытеснения горячего воздуха более холодным, поступающим по специально сделанным для этого каналам

Основная задача вентилирования — обеспечить поступление необходимого количества прохладного воздуха и заместить им раскалённый. Поэтому выходное отверстие следует размещать на противоположной стене по отношению к каналу для входа воздуха. В противном случае механизм будет функционировать некорректно.

Довольно часто начинающие мастера допускают ошибку, размещая прорези для вентилирования на одинаковом уровне: они будут образовывать замкнутый поток, который не затронет большую часть помещения, поэтому в нижней части будет всегда прохладно, а в верхней — душно и жарко. Если всё сделать правильно, то тёплый воздух будет подниматься и перемещаться на улицу через шахту вытяжки. В здании будет создаваться разряжение, а через приток возле напольного основания затянется свежий воздух. Через некоторое время он начнёт нагреваться, подниматься и вытеснять часть раскалённого воздуха через вытяжку. Таким методом происходит постоянная конвекция и естественное проветривание, при этом вмешательство человека не требуется.

Входные и выходные вентиляционные отверстия должны располагаться на противоположных стенах и на разном уровне

В качестве вытяжного устройства в бане можно применить:

Подача воздуха может осуществляться через:

Каждый продух, который требуется для механизма вентилирования, надо снабдить затвором и регулируемой решёткой. Это позволит контролировать обмен воздуха и исключить сквозняки.

Чтобы корректно соорудить вентиляционный механизм в бане, нужно ознакомиться с принципом его устройства.

Более тёплый и влажный воздух поднимается вверх и удаляется через вытяжку, а на его место поступает свежий, подогретый корпусом печи

Есть несколько методов естественного проветривания. Каждый имеет достоинства, особые функции и определённые ограничения по применению.

Залповое проветривание

В маленькой русской бане довольно часто используется залповая вентиляция. Этот метод заключается в обыкновенном проветривании, которое производится после процедур или между походами в парную. Подобная вентиляция позволяет незамедлительно сменить воздух и высушить поверхность парилки.

Залповое проветривание позволяет быстро просушить внутренние поверхности стен, потолка и полок

При залповом проветривании роль щелей для вентилирования выполняют фрамуга и дверь, которые размещены на противоположных стенках. Чтобы сменить воздух, их понадобится открыть на короткий период после процедур. Воздух может перемещаться к дверям или в обратную сторону. Это зависит от того, в каком направлении будет действовать перепад давления. Такая вентиляция нужна для освежения воздуха, но не для охлаждения стен. Поэтому проветривать нужно не более 2 минут.

Возможность такого проветривания следует обеспечить в любой бане. Это позволит быстро просушивать внутренние основания стен, потолка и полок, а также продлить срок службы элементов бани.

Проветривание с оттоком через дымоходную трубу

Для вентилирования можно применить печь-каменку с дымоходной трубой. В процессе сгорания топлива раскалённый воздух будет затягиваться в поддувало и выходить через дымоходную трубу. Чтобы осуществить приток холодного воздуха, понадобится сделать зазор порядка 6–8 мм в нижней части двери. Другой вариант — неплотно закрыть её при принятии процедур. В бане-срубе в процессе топки воздух с улицы можно затягивать через нижние венцы. Для этого их нужно подгонять, оставляя зазор в несколько миллиметров.

При горении топлива в печи возникает разряжение, воздух из парной втягивается внутрь, проходит через дымоход и выбрасывается наружу

Производить вентиляцию путём оттока воздуха через дымоходную трубу можно лишь при поддерживании огня в печке. Если топливо не будет гореть, воздух перестанет циркулировать. Будет необходим более совершенный механизм проветривания.

Вентилирование через продухи

Обмен воздуха, который выполняется через специальные отверстия, является универсальным механизмом вентиляции. Она даёт возможность постепенно заменять воздух в парилке несколько раз в процессе принятия процедур (порядка 6–7 раз за 60 минут). Если грамотно спланировать подобную вентиляцию, сквозняка и понижения температуры не будет.

Отверстие для выхода воздуха в основном располагают под потолочной конструкцией, над верхней полкой. Оптимальные размеры — 16–20 см. Оно может быть выполнено в форме круга или квадрата. Вытяжку понадобится закрыть съёмной заглушкой или скользящей дверью, при помощи которой будет возможность изменить габариты вытяжки и уровень воздухообмена.

При проектировании системы вентиляции в бане необходимо выбрать одну из схем расположения продухов

При устройстве продухов важно учитывать некоторые правила:

Входную прорезь следует устраивать на высоте приблизительно 0,2–0,4 м от напольного покрытия. Она может быть размещена на той же стенке, что и вытяжка, либо с противоположной стороны. Преимуществом будет размещение рядом с печью, чтобы проникающий воздух успевал прогреться и попадал в зону парения уже горячим. Входное отверстие надо закрыть металлической решёткой, чтобы воздух втягивался в здание струями, а не цельным потоком.

Принудительное вентилирование

Механическая система проветривания бывает нужна, если:

Чтобы реализовать такую систему, следует использовать:

Принудительная вентиляция в бане подходит для больших помещений

Приобретать надо жаропрочный вентилятор, предназначенный для бань, со степенью защиты от пыли и влаги на уровне IP 44 и выше.

Свежий воздух будет поступать природным путём, через нижнее отверстие. Вытягивание нагретого воздуха будет обеспечиваться за счёт механических устройств.

Видео: устройство вентиляции в бане

Подготовка к монтажу вентиляции: чертежи и разметка

Чтобы правильно произвести работы по монтажу, нужно выбрать одну из существующих схем:

Вытяжную трубу следует устанавливать вертикально, желательно на противоположной стене

Вентиляционные отверстия располагают на одной стене, если использовать противоположную стену нет возможности

Для устройства вентиляции пространства под полом в нём делаются отверстия и устраиваются воздухозаборные каналы

Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы

Советы по выбору и покупке материалов

Чтобы сделать систему проветривания, нужно подготовить такие материалы:

Из инструмента понадобятся:

Работу рекомендуется выполнять в защитной одежде. Дополнительно можно использовать рукавицы и респиратор.

Механизм вентилирования для банного строения будет зависеть от типа постройки и материала изготовления. Это может быть отдельная конструкция или несколько помещений в здании. Первый вариант является наиболее предпочтительным — в таком случае можно легко спланировать и соорудить вентиляционный механизм, выбрав бюджетный метод.

Если банное строение примыкает к жилым постройкам, надо позаботиться о его просушке, чтобы обезопасить стенки от гниения. Температура в парной будет повышенной, поэтому стены должны быть жаростойкими. В этом случае проветривание должно быть принудительным.

Для создания принудительной вентиляции в бане устанавливают электрический вентилятор

Бани могут быть произведены из следующих материалов:

В банных строениях из кирпича и древесины вентканал может быть устроен в стене. Для притока нужно проложить воздуховод или использовать продухи в основании. Понадобится также купить вытяжной вентилятор для удаления горячего воздуха.

Если баня размещается в цоколе, то понадобится установить дефлектор. Это нужно для обеспечения требуемой тяги.

Парные из газоблоков следует оборудовать железным воздуховодом. Для этого следует купить вентиляционные готовые трубы из железа. Также можно устроить воздуховод из оцинкованных листов. Для этого надо придать ему круглую форму и надёжно загерметизировать места соединений. Воздуховод подобного типа проходит поверх стены. Диаметры вытяжной и приточной трубы должны быть одинаковы.

Расчёт вентиляции для бань разных габаритов

Методика расчёта углублений для вентилирования указывается в нормативных актах. Рассчитать габариты углублений для природного проветривания гораздо сложнее, чем для механического — есть множество факторов, которые не зависят от людей. Основной критерий эффективности вентиляционного механизма — кратность смены воздуха. Для жилого помещения существует минимальный параметр кратности, при этом надо учесть как температуру в здании, так и вне его. Температура внутри может колебаться в несущественных пределах, что упрощает составление проекта.

Таблица: производительность естественного проветривания (в м 3 /час)

Также требуется рассчитать объём воздуха, который подаётся и выводится из бани. Чтобы его определить, нужно умножить объём помещения на кратность воздухообмена — число, которое покажет, какое количество раз воздух в здании должен смениться свежим в течение 60 минут. В бане объёмом 10 м 3 при кратности 1,5 понадобится сделать приток прохладного воздуха 15 м 3 /час. Если объём помещения 25 м 3 и кратность 2, то нужен приток воздуха со скоростью 50 м 3 /час.

В большинстве случаев для создания нормального воздухообмена достаточно вентиляционного канала площадью 200–300 квадратных сантиметров

Соответственно, прежде всего нужно рассчитать объёмы помещений и выявить для каждого из них необходимый объём холодного воздуха, при этом важно учесть коэффициент кратности:

Полученный результат следует округлить так, чтобы число закончилось на 0 или 5. Далее следует просуммировать полученные объёмы для притока и вытяжки по отдельности. Если получилось, что приток воздуха больше оттока, то для урегулирования баланса потребуется увеличить объём вытяжки для комнат, в которых показатель обмена воздуха является минимальным. В противном случае понадобится организовать вспомогательный приток воздуха. По полученным результатам надо определить сечение воздуховодов.

В механизмах вентилирования скорость воздуха должна соответствовать таким показателям:

Сечение вентиляторов может быть круглым или квадратным. Первые легче подсоединять. Фурнитуру для фиксации можно отыскать в любом супермаркете для строительства.

Таблица: сечения воздуховодов круглой формы

Для приточного и вытяжного воздуховода с затратами воздуха ΣWпр= ΣWвт=165 м³/час скорость потока должна быть максимум 5 м/сек. По таблице надо выбрать параметр, который соответствует такому значению. Ближайший больший параметр расхода воздуха составляет 221 м³/час. Следовательно, сечение воздуховода нужно будет сделать равным 125 мм.

Пошаговое руководство: как установить вентиляцию в бане самостоятельно

Вентилирование не должно:

Следует позаботиться о том, чтобы полы в бане были проветриваемыми, так как они регулярно соприкасаются с жидкостью.

Пол в бане должен быть проветриваемым, так как он регулярно соприкасается с водой

Если об этом не позаботиться, то пол понадобится заменять каждые 5 лет. Для устройства вентиляции пола понадобится выполнить следующее:

Продухи для вентиляции пола нужно предусмотреть еще на стадии заливки фундамента

Отверстия для вентиляции полов должны закрываться заглушками

Доски пола следует прибивать с зазором около 1 см

Подготовка отверстий для проветривания

В качестве примера будет рассмотрена самая сложная ситуация — уже выполнена внешняя и внутренняя обшивка стенок. Углубления могут быть в форме квадрата, круга или прямоугольника. Понадобится выполнить следующие действия:

В центре будущего вентиляционного канала сверлится отверстие, вокруг которого дальше рисуется полный контур продуха

Отверстия, высверливаемые по контуру продуха, должны располагаться максимально близко друг к другу

Сделать полноценное отверстие с одной стороны стены не получится, потому что не хватит длины используемого инструмента

На подготовку отверстия уйдёт много времени. Даже квалифицированные специалисты чаще всего проделывают не более 2 продухов в день. Далее необходимо приступать к монтажу воздуховода и решётки.

Видео: отверстие большого диаметра в бревне

Монтаж воздуховодов и решёток

Для воздуховода подходят трубы из пластика или оцинкованного металла.

В бане можно устанавливать металлические или пламтиковые воздуховоды

Длину следует определять исходя из длины прохода. Решётка подбирается с учётом габаритов отверстия. Чтобы была возможность выполнять регулировку эффективности проветривания, на решётке должна быть смонтирована заслонка. Последовательность действий по установке элементов:

Отверстия нужно заизолировать минеральной ватой по всему периметру

Пластиковую решётку лучше закрепить силиконовым герметиком

В конце следует проверить функциональность вентиляции при помощи тлеющей спички или другого источника дыма. Её надо поднести к входному углублению и понаблюдать, каким образом и насколько быстро будут двигаться потоки воздуха в парилке. Рекомендуется поэкспериментировать с естественным проветриванием при разных положениях задвижек, от минимального к максимальному.

Вентиляция под полом

Вентиляция в топке часто выполняется в отдельном канале, который проходит под напольным основанием. Его следует вывести возле топки в месте, где располагается лист из металла. Это требуется для того, чтобы защитить пол бани от искр и углей. Чтобы создать проветриваемый канал, понадобится короб. Его диаметр должен быть на 20% больше диаметра дымоходной трубы. Воздух будет проникать из внешней среды, а не из подполья. В противном случае будет возникать плохой запах.

Чтобы создать вентиляцию под полом самостоятельно, понадобится:

Для устройства вентиляционной системы под полом лучше использовать готовый короб из металла или пластика

Нижние двери в процессе растопки печи должны быть открыты. В верхние двери будет выходить нагретый воздух. Часть него опустится, нагреваясь ещё раз. Когда процесс завершён, надо прикрыть нижние двери и распахнутыми оставить только верхние. Прохладный воздух будет поступать под печку по коробу, нагреваться и уходить через верхние двери. Подобная процедура обеспечит прогрев пространства, пока здание не заполнится до нижней части короба раскалённым воздухом. Далее тёплый воздух вытеснится холодным и нагреет таким методом другие помещения, через которые будет направлен на улицу.

Видео: продухи и вентиляция пола в предбаннике

Функционирование бани зависит от корректно спроектированной и грамотно установленной вентиляционной системы. Проанализировав особенности конструкции бани и проведя работы по подготовке, можно самостоятельно устроить качественную вентиляцию в банном строении.
