Небольшие тиски из швеллера своими руками
В этой статье расскажем, как изготовить своими руками небольшие слесарные тиски для работы в домашней мастерской. За основу самоделки будем использовать швеллер шириной 120 мм.
Идея изготовления самодельных тисков принадлежит автору YouTube канала «МАСТЕР РУСЛИК».
Основные этапы работ
Первым делом необходимо изготовить основание слесарных тисов. Для этого от швеллера болгаркой отрезаем кусок длиной 80 мм.
В результате у нас должна получиться заготовка размером 120х80 мм. Широкую часть швеллера надо усилить — автор приварил к заготовке кусок толстого металла.
Далее надо изготовить крепление с зажимом. К основанию привариваем Г-образное крепление, сверлим в нем отверстие, и устанавливаем зажим.
Дополнительно усиливаем место соединения основания с креплением с помощью косынки, вырезанной из листового металла.
На следующем этапе изготавливаем прижимные губки. На лицевой стороне делаем насечки или просто по две канавки. Размечаем, и сверлим отверстия с потаем под винты.
Подвижную часть слесарных тисков изготавливаем из толстого металла.
Сначала отрезаем болгаркой заготовку требуемого размера, сверлим в ней два крепежных отверстия, и прикручиваем прижимную губку.
Сборка самодельных тисков
Неподвижную прижимную губку прикручиваем к одной из полок швеллера.
В противоположной полке сверлим отверстие, и привариваем с наружной стороны гайку. Вкручиваем резьбовую шпильку (ходовой винт).
Чтобы шпилька не болталась, советуем приварить еще одну гайку с внутренней стороны полки швеллера.
В торце шпильки сверлим отверстие и нарезаем резьбу. Далее в подвижной части также сверлим отверстие. С помощью болта соединяем обе детали вместе.
В завершении останется только изготовить вороток, и закрепить его на конце ходового винта. Собираем тиски целиком, и красим.
Пошаговый процесс изготовления тисков показан в авторском видеоролике. Спасибо за внимание.
Мощные тиски «прищепка» из швеллера
Хочу поделиться с вами довольно интересной конструкцией самодельных слесарных тисков для домашней мастерской. Не просто поделиться, а подробно рассказать, как изготовить их своими руками — возможно, кому-то будет интересно.
Конструкция тисков довольно простая и понятная — состоит из двух главных частей (подвижной и неподвижной) с прижимными губками, которые соединены между собой при помощи самодельной петли, и ходового винта с воротком.
Своим личным опытом изготовления самодельных слесарных тисков поделился с нами автор YouTube канала Diamleon Diy Builds.
Основные этапы работ
Сначала необходимо будет изготовить неподвижную часть тисков.
Отрезаем заготовку из швеллера и срезаем часть полок под углом. Высверливаем отверстие, в которое вставляем и обвариваем шаровую опору.
Дальше из куска швеллера вырезаем прижимную губку, высверливаем в ней два крепежных отверстия, после чего устанавливаем и привариваем к верхней части заготовки. По торцам привариваем заглушки из листового металла.
По такому же принципу изготавливаем подвижную часть тисков. В «теле» также высверливаем одно отверстие для ходового винта.

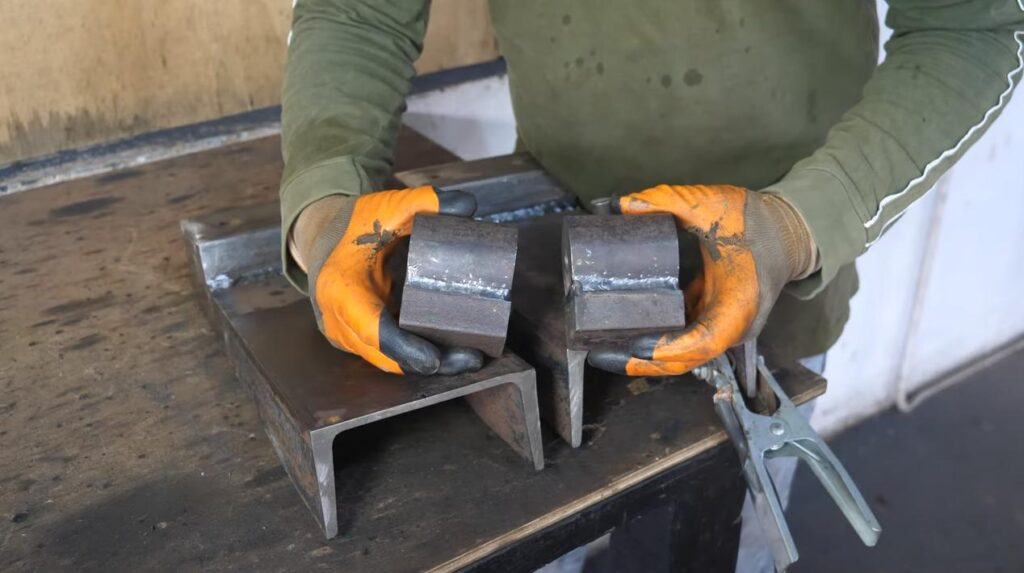

На следующем этапе нужно будет сделать петлю, чтобы соединить обе части тисков вместе. Для этого нам потребуется брусковый металл и стальной кругляк с просверленным по центру отверстием.
Привариваем подготовленные части самодельной петли к подвижной и неподвижной частям тисков. Соединяем с помощью болта с гайкой.
В качестве ходового винта будем использовать резьбовую шпильку.
В торце высверливаем посадочное место, чтобы можно было надеть на «палец» шаровой опоры. Место соединения обвариваем и зачищаем болгаркой.
На ходовой винт накручиваем направляющую гайку.
Её нужно приварить к подвижной части, но поскольку она расположена под углом относительно плоскости, то обвариваем ее с помощью небольших кусочков металла.
На конце ходового винта привариваем две гайки, в которых высверливаем отверстие. Вставляем в него самодельный вороток.
Из листового металла изготавливаем накладные пластины с насечками. Высверливаем в них по два отверстия и прикручиваем к прижимным губкам.
В завершении останется только приварить к неподвижной части тисков опору из куска швеллера, которая будет крепиться к рабочему столу.
В общем, получились реально очень крутые слесарные тиски для домашней мастерской: мощные и удобные в использовании. Рекомендую!
Видео по теме
Если вам понравилась эта идея, то подробно о том, как сделать мощные тиски «прищепка» из швеллера — смотрите в авторском видеоролике ниже.
Как сделать тиски из швеллера, уголка и трубы
Тиски – инструмент, необходимый для проведения слесарных работ как в бытовых, так и в производственных условиях. Покупные модели стоят достаточно дорого, поэтому домашние умельцы из обрезков швеллера, уголка и профильных труб изготавливают слесарные тиски своими руками.
Назначение и общая конструкция слесарных тисков
Функция этого слесарного инструмента – закрепление заготовки из твердого материала для последующей обработки. Его основой служит винтовая пара, состоящая из винта и гайки. Винт обычно закрепляется в подвижной части корпуса, гайка фиксируется к неподвижной части корпуса или специальной подставке, служащей для обеспечения неподвижного положения тисков. В комплекте с покупным инструментом рекомендуется приобрести накладки для зажима изделий и полуфабрикатов из мягких материалов. Зажимной инструмент часто оснащается наковальней, располагаемой на задней части стационарной губки.
Для работы с крупными деталями с возможностью приложения значительного усилия, в том числе ударного, используют габаритный покупной инструмент, изготовленный из стали с добавками элементов, повышающих ее износостойкость. С помощью такого инструмента осуществляют гибку, ковку, клепку полуфабрикатов. Для изготовления тисков применяется и чугун. Однако следует помнить, что это хрупкий металл, он плохо переносит ударные нагрузки.
При работе с небольшими деталями без применения грубой физической силы могут использоваться самодельные легкие тиски, изготовленные из стального металлопроката различного сечения и сортамента – швеллера, уголка, листа, прутка. Такой небольшой инструмент обычно выполняет функции дополнительного.
Как сделать тиски из швеллера?
Для изготовления простейшей модели этого слесарного инструмента понадобятся:
Этапы проведения работ
Конструкцию зачищают и окрашивают эмалью по металлу.
Как сделать тиски из профильной трубы, уголков и швеллера?
Для изготовления такого слесарного инструмента потребуется:
Этапы проведения работ
С помощью «болгарки» зачищают сварные швы, изделие окрашивают, закрепляют его к основанию крепежными элементами.
Слесарные тиски из труб: необходимые материалы
В качестве наружного неподвижного и мобильного внутреннего элементов в данном случае используются две трубы разного диаметра. Для этой цели обычно используют водогазопроводные трубы – новые или бывшие в употреблении.
Для изготовления этого изделия понадобятся:
Этапы изготовления слесарных тисков из труб круглого сечения
Сварные швы в готовой конструкции зачищают, изделие окрашивают специальной эмалью, повышающей коррозионную стойкость стали, используемой для изготовления.
Тиски из швеллера своими руками
Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно…
Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.
Что понадобится
Материал который я присмотрел для изготовления тисков:
Приступаем к изготовлению тисков
Пластина под основание тисков у меня была размером 200х160мм.
Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.
Места сварки зачистил:
По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.
Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.
Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.
После этого приварил площадку с гайкой к пластине-основанию и зачистил.
В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм.
Поставил их чтобы посмотреть как это будет выглядеть:
Вот общий вид деталей для слесарных тисков:
В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой.
С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.
Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию.
Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку.
В качестве проставки использовал пару полотен для ножовки по металлу.
После этого пластину приварил по всей длине. Получился своеобразный короб:
Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри.
Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.
После этого получившийся короб зачистил:
В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм.
Установив уголки на будущие места крепления я обрезал их немного на скос.
В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм.
Губки будут иметь размер: 150х50х10мм.
Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм.
Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.
В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.
Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.
С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку.
Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами.
Это позволит мне в дальнейшем при необходимости разобрать тиски.
Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.
В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.
Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба.
Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.
Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.
При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.
Прорезь в профильной трубе вырезал по месту так, чтобы этот вырез не мешал движению трубы относительно приваренной площадки с гайкой.
Чтобы ничего не цепляло.
Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:
В сборе на данный момент это выглядит так:
Устанавливаем губки и торцевые заглушки
Во второй части по самостоятельному изготовлению слесарных тисков:
Второй вариант тисков из швеллера
Для этой самоделки нам понадобится 40 миллиметровый кусок 65 швеллера, кусочек квадрата десятки. После подравнивания швеллера зачищаем квадрат и свариваем вместе. Обработка болгаркой дает аккуратный внешний вид. Но это не обязательно. Можно не выполнять, потому что это никак не скажется на функционале инструмента. Мастер считает, что шлифовку стоит выполнять, потому что это дает красивый внешний вид.
Сверлим отверстие диаметром чуть больше 8 мм. Подровняем губку, поскольку она имеет уклон. На кусочке напильника необходимо снять фаску. Углубление готова. Теперь можно варить.
Болтом м8 идеально ровно к спине швеллера и перпендикулярную губки. Две гайки будут проварены. Чем больше гаек, тем меньше износ. С помощью напильника и бормашинки делаем ровное продольное и поперечное углубления. После обезжиривания растворителем наносим грунтовку. Даем просохнуть и наносим рабочего краску. Пока инструмент сохнет, посмотрите, как сделать затяжной болт с подвижной пяткой без токарного станка. Если вы решите сообразить себе такую штуковину, то лучше берите болт м10 или м12. Тогда инструмент будет служить надежно и долго. Берем шайбу пошире и потолще. Малая шайба отлично подошла к струбцине.
Сначала сверло на 2,5 мм, потом на 4. После нагревания докрасна и медленного остывания сталь в болтике станет достаточно мягкое, чтобы расплющиться о шарик от подшипника. Перед тем как бить молотком, каждый раз болтик подтягивался гаечным ключом.
Подвижная пятка тисков готова. Если нету шайбы нужного размера, то запросто можно взять обычную монету. По центру просверлить отверстие.
Продолжение смотрите на видео с 4 минуты.
Тиски своими руками
Чтобы в наше время обзавестись хорошим инструментом и станком, придется выложить немалую сумму денег, которой конечно же у простого работяги естественно нет
Для изготовления тисков данного типа по сути понадобится такой металлолом как: уголок, швеллер, металлический лист 4-5 мм, винт с крупной резьбой, а так же болты, гайки, гравера, металл 10 мм для губок. Как видно представленный перечень материалов довольно прост и доступен. За сравнительно небольшую сумму необходимое можно приобрести в пункте приема металлолома, где вам все перечисленное отдадут по цене лома. У запасливого хозяина и без покупок найдется все необходимое, потому как все металлические обрезки, бережно складываются в отдельный уголок и ждут своего часа))
И так, давайте же рассмотрим, что конкретно понадобится мастеру для сборки бюджетных тисков?
Материалы
Инструменты
Пошаговое руководство по сборке тисков своими руками.
Первым делом следует изучить представленный чертеж. Как говорится во всеми известной старинной Русской пословице “Семь раз отмерь, один раз отрежь”
Так же имеется схема.
Далее все материалы собраны в одном месте.
Уголок, швеллер, металлическая плита 4-5 мм.
Винт и гайка с крупной резьбой.
Швеллер будет подвижной частью.
В него встраивается винт.
Делается крепление в виде металлической пластины.
Закрепляется.
Вот такие вот замечательные тиски получились, как видите материал более чем доступный, а сам процесс изготовления предельно прост даже без пояснений.
Как сделать тиски своими руками? Чертежи с размерами
Для фиксации деталей во время обработки нужны специальные фиксаторы. Сделать тиски своими руками разных размеров несложно, потребуются чертежи с размерами, а также технологическая последовательность выполнения работ.
У домашнего мастера в арсенале обычно много самых разных инструментов. Однако, трудно переоценить роль тисков. Их используют для установки деталей разного размера, поэтому в одной мастерской могут присутствовать фиксирующие приспособления различного вида и конструктивного исполнения. В металлообработке используют преимущественно металлические изделия, а для обработки древесины широко применяют деревянные устройства. Некоторые мастера оснащают свои рабочие столы самодельными слесарными тисками. Бывает так, что нужен специальный крепежный инструмент.
Элементы тисков
Зажимное приспособление должно иметь несколько основных элементов:
Схема самодельных тисков
Конструктивно решение зажима может быть различным. Иногда в качестве исходных материалов используют даже обычные пассатижи.
Самые простые конструкции
Принято определять по особенностям устройства следующие виды тисков:
Разработка конструкции тисков
Чертеж самодельных тисков
При желании самостоятельно изготовить собственную конструкцию, необходимо подготовить чертежи (эскизы). За основу можно взять катаные уголки, швеллеры, двутавры. В промышленных устройствах используют чугунное литье. Небольшие по размеру могут изготавливаться из швеллера.
Самодельщики используют разные виды древесины или металлопрокат.
В составе изделий из дерева используют металлические элементы:
По исполнению устройства могут быть:
Пошаговые технологии изготовления деревянных тисков в домашних условиях
Конструкция для верстака
В домашних условиях тиски для верстака изготавливаются в следующей последовательности.
 | Широкие параллельные тиски из дерева. Ширина губок составляет 600 мм. |
 | Торцевая часть облицована стальными пластинами толщиной 4 мм. |
 | Из березовой доски выпиливаются заготовки. Выбор березы объясняется тем, что эта древесина отличается высокой прочностью и твердостью. |
 | Поверхность досок необходимо довести до идеала. Используются шлифовальные инструменты. Финишная обработка ведется шкурками с зерном 120…180 единиц. |
 | К торцу приклеивается доска, которая будет служить в качестве неподвижной губки. |
 | Дополнительно доску крепят винтами М5 с шайбами диаметром 20 мм. |
 | Из березовых брусков 100х150х50 мм будут изготавливаться направляющие втулки для стержней. |
 | В них высверливают отверстия диаметром 20 мм. Сами стержни будут изготавливаться из трубок Ø 20. |
 | Ходовой винт М24 и направляющие стержни. Длина винта составляет 450 мм. |
 | Предварительная сборка направляющих узлов. |
 | Чтобы движение выполнялось строго по прямой линии, нужна длинная гайка. Но искать подобную можно долго. Проще поступить иначе. 1 — взять полосу длиной 180 мм (ширина 33 мм, толщина 5 мм); 2 — навернуть на винт две гайки; 3 — установить расстояние между гайками 140 мм; 4 — приварить гайки к полосе две гайки. Получится длинная опора, которая будет надежно перемещать подвижную часть тисков. |
 | При монтаже винт и направляющие располагаются под столом. На фото можно увидеть, как собирается конструкция подобных тисков. |
 | Подвижная губка опирается на металлическую опору. |
 | Чтобы происходило перемещение по винту, нужно приварить шайбу. Она не позволит смещаться подвижной части по винтовой поверхности. |
 | Маховичок вытачивается из древесного фрагмента. |
 | После токарной обработки получается довольно удобная рукоять. |
 | Внутрь маховичка запрессовывается гайка. |
 | Чтобы зафиксировать гайку, ее заливают эпоксидной смолой. |
 | Для фиксации габаритных деталей вытачиваются нагели диаметром 20 мм. Их можно устанавливать на губках, а также на столе. |
 | В маховичке сверлится отверстие Ø 16 мм. В него вставляется деревянный стержень. Так удобнее вращать и фиксировать детали. |
 | Готовая конструкция деревянных тисков. На столе видны несколько рядов отверстий под нагели. Переставляя ответные упоры, можно фиксировать заготовки довольно большой ширины. |
Изготовление деревянных тисков, устанавливаемых на столе
Другая конструкция используется в столярном производстве. Этот вид крепежа устанавливается на столе. Их дополнительно можно укрепить с помощью струбцин.
 | Используется массив дуба. Его необходимо просушить в специальном режиме, предусматривающем не только сушку. Режимы чередуются увлажнением. Тогда исключается появление трещин. В данном конструкции верхняя часть губок небольшой ширины (всего 60 мм). |
 | Брусок размещается на столе, а потом размечают. |
 | Брусок строгается. |
 | Выпиливаются отдельные детали. Наилучшим считается крепление в виде ласточкиного хвоста. |
 | Неподвижная часть вытачивается отдельно. |
 | На токарном станке вытачивается рабочий винт. |
 | Нарезается прямоугольная резьба. |
 | На торце сверлится отверстие, куда вставляется стержень. С его помощью вращается винт. |
 | Из полосы толщиной 6 мм вырезается опорная пластина. |
 | Отверстия большого диаметра сверлят, закрепив деталь в четырехкулачковом патроне токарного станка. |
 | Готовая пластина с отверстием Ø 20 мм. |
 | Выполнение дополнительных пропилов. |
 | Готовое изделие используется для фиксации заготовок при изготовлении небольших скульптур из древесины мягких пород. |
Простые деревянные тиски
 | Используются бруски из яблони. |
 | Основание – это доска толщиной 30 мм, шириной 100 и длиной 200 мм. |
 | Дополнительно напилены еще три элемента. Они будут выполнять функцию губок и промежуточной опоры. Их размеры: ширина 100 мм; толщина 30 мм; высота 40 мм. |
 | В качестве винта используется рым-болт с резьбой М10. |
 | Дополнительно понадобятся болты М8х70 с гайками. |
 | На двух брусках сверлятся отверстия под болты М8. |
 | Дополнительно сверлятся два бруска под резьбу М10. |
 | Запрессовывается гайка. Дополнительно используется пластина для фиксации винта. |
 | Остается собрать элементы на опорной доске. |
 | Болты М8 используются для установки брусков. |
 | Неподвижная губка может устанавливаться в нескольких положениях. Поэтому в тисках можно фиксировать детали разной ширины. |
 | Тиски готовы. Ими можно пользоваться для работы с деревянными заготовками. |
Изготовление тисков из металла
Малогабаритные станочные тиски
 | Для изготовления требуются: пластина толщиной 8 мм. Ее ширина составляет 80 мм, а длина – 120 мм; 2 полнотелых квадрата 20х20 мм; 2 равнобоких уголка с полкой 20 мм; профильная труба 20Х20х1,5 мм. |
 | Производится примерка используемых деталей на пластине. |
 | Уголки будут служить в качестве направляющих для толкателя в тисках. |
 | Длина уголков составляет 60 мм. Труба имеет длину 45 мм. |
 | Внутрь профильной трубы нужно установить гайку М10. Потребуется пропилить окно; в это окно будет установлена гайка; гайку нужно вварить по месту. |
 | Для изготовления вина использован стержень Ø 10 мм, на нем нарезана резьба М10. |
 | Закрепив в тисках профильную трубу, производят пропил под гайку. |
 | Производится примерка гайки по месту. |
 | Нужно подпилить два угла у гайки, тогда она войдет в образовавшийся паз. |
 | Гайка устанавливается по месту. Ее нужно вварить. Предварительно сверлится отверстие с обратной стороны, через него будет ввариваться обратная сторона гайки. |
 | Сварка выполняется сверху. |
 | Затем проваривается и обратная сторона. |
 | Зашлифовывается поверхность всех деталей. |
 | В пластине 50х30х6 мм сверлится отверстие Ø 10 мм. |
 | На квадратах нарезается насечка. Она будет фиксировать детали, закрепляемые в тисках. |
 | Подготовленные детали выкладываются на верстак. Предстоит сборка устройства. |
 | Приваривается неподвижная губка. Установив профильную трубу в качестве определяющей направления, приваривают уголки. Ход подвижной губки составит 30 мм. |
 | Сверху нужно приварить пластину шириной 20 мм. Она ограничит вертикальное перемещение. Потребуется закрепить профильную трубу к подвижной губке. |
 | Часть сварных работ завершена. Проверяется ход подвижных элементов. |
 | К винту подваривают гайку. Она не позволит ему перемещаться вдоль оси. Пластина располагается сзади. Ее также надо жестко зафиксировать к опорной поверхности тисков. |
 | Производится подгонка деталей по месту. |
 | Приварив пластину, получают небольшие тиски. |
 | Провести пробное использование можно, закрепив тиски на столе. |
 | Фиксация деталей выполняется надежно. |
Тиски из швеллера
 | Будут использованы: домкрат автомобильный; швеллер № 8; равнобокий уголок № 6. |
 | Опора вырезается из листа толщиной 2 мм. Однако, такая толщина недостаточна для получения жесткой конструкции, поэтому сваривается из двух листов. |
 | Выполняется разметка. |
 | Сверлятся отверстия. Потом листы между собой свариваются через просверленные отверстия. |
 | Устанавливаются уголки. Между ними размещается швеллер. Уголки привариваются по месту. Швеллер свободно перемещается между уголками. |
 | Производится разборка домкрата. Необходимо отделить: винт; упорный подшипник; гайку; шайбы. |
 | Снятые детали нужно: разобрать; промыть; подготовить к использованию. |
 | Готовые детали после разборки и промывки. |
 | Полуфабрикаты подготовлены, остается их установить по месту. |
 | Детали собраны. Их нужно зафиксировать сваркой. |
 | Дополнительно дорабатываются губки. Изготавливаются сменные элементы. |
 | На них пропиливается насечка. |
 | Устанавливается поперечная пластина толщиной 4 мм. |
 | К этой пластине крепят подвижную губку. |
 | Дополнительно усиливают укосинами. Их вырезают из полосы толщиной 4 мм. |
 | Внутрь устанавливают винт, гайку и узел фиксации с упорным подшипником. |
 | Готовые тиски после окраски фиксируют на столешнице верстака. |
Мастера предлагают много разнообразных конструкций самодельных тисков. Можно подобрать подходящий вариант, который несложно повторить.
(+23 фото) Как сделать тиски из швеллера своими руками
Тиски – инструмент, 🧰 необходимый для проведения слесарных работ 🪓 как в бытовых, так и в производственных условиях. 🏭 Покупные модели стоят достаточно дорого, поэтому домашние умельцы 👷🏻♂️ из обрезков швеллера, уголка и профильных труб 🔨 изготавливают слесарные тиски своими руками.
Особенности
Промышленные тиски – особенно столярные – приближаются по своей мощности (прилагаемой к деталям прижимной силе) к вертикальному прессу. Наиболее распространённая замена промышленным слесарным тискам – тиски на основе таврового или простого уголкового профиля, изготовленные на базе куска швеллера.
Изготавливаются любым желающим в гаражных условиях – механизм достаточно прост, а при необходимости их можно переделать в механический домкрат.
Основой тисков является стационарно закреплённая на верстаке станина с наковальней, вдоль которой движется подвижная часть. Она управляется болтовой осью, приводимой в движение при помощи ворота – поперечной перекладины, вставленной в торец ходового винта, обращённого к работающему мастеру.
Назначение и общая конструкция слесарных тисков
Функция этого слесарного инструмента – закрепление заготовки из твердого материала для последующей обработки. Его основой служит винтовая пара, состоящая из винта и гайки. Винт обычно закрепляется в подвижной части корпуса, гайка фиксируется к неподвижной части корпуса или специальной подставке, служащей для обеспечения неподвижного положения тисков. В комплекте с покупным инструментом рекомендуется приобрести накладки для зажима изделий и полуфабрикатов из мягких материалов.
Зажимной инструмент часто оснащается наковальней, располагаемой на задней части стационарной губки.
Для работы с крупными деталями с возможностью приложения значительного усилия, в том числе ударного, используют габаритный покупной инструмент, изготовленный из стали с добавками элементов, повышающих ее износостойкость. С помощью такого инструмента осуществляют гибку, ковку, клепку полуфабрикатов. Для изготовления тисков применяется и чугун. Однако следует помнить, что это хрупкий металл, он плохо переносит ударные нагрузки.
При работе с небольшими деталями без применения грубой физической силы могут использоваться самодельные легкие тиски, изготовленные из стального металлопроката различного сечения и сортамента – швеллера, уголка, листа, прутка. Такой небольшой инструмент обычно выполняет функции дополнительного.
Параллельные слесарные тиски из швеллера своими руками
Материалы
Инструменты
Процесс изготовления
Для нижней части основания мастер решил использовать вот такую стальную пластину, имеющую закругленный край.
Размеры деталей этих тисков можно изменять по своему усмотрению, например ширину губок, или длину винта. Также можно уменьшить, либо увеличить их габариты.
Как сделать тиски из профильной трубы, уголков и швеллера?
Для изготовления такого слесарного инструмента потребуется:
Этапы проведения работ
Слесарные тиски из труб: необходимые материалы
В качестве наружного неподвижного и мобильного внутреннего элементов в данном случае используются две трубы разного диаметра. Для этой цели обычно используют водогазопроводные трубы – новые или бывшие в употреблении.
Для изготовления этого изделия понадобятся:
Этапы изготовления слесарных тисков из труб круглого сечения
Сварные швы в готовой конструкции зачищают, изделие окрашивают специальной эмалью, повышающей коррозионную стойкость стали, используемой для изготовления.
Чего ждать от самодельщины
Описанное приспособление, конечно, временное – все его детали довольно быстро размочаливаются, даже если дерево жмет дерево. Поэтому займемся вначале вопросом: какие самодельные тиски стоит изготавливать?
Обычные слесарные тиски (поз. 1 на рис.) придется делать неповоротными. В противном случае придется искать либо готовую пару шейка-юбка (см. далее), которую к тому же может увести при сборке сваркой, либо возможности воспользоваться шейпинговым станком (попросту – шейпингом). Которых на ходу осталось очень мало, трудо- и энергоемкую шейпинговую обработку все более вытесняют точные литье, штамповка и роботы.
Разновидности тисков
Примечание: в шейпинговом станке заготовка зажата неподвижно, а резец, вращаясь, перемещается по продольной и поперечной осям. В токарно-винторезном и карусельном станках заготовка зажата во вращающемся шпинделе (на столе-карусели в карусельном) и резец перемещается в продольной-поперечной (в токарном) или в вертикальной-поперечной плоскостях.
Вам не приходило в голову задуматься – как обточены фланцы/шейки кривых литых труб, корпусов центробежных насосов-«улиток» и т.п. деталей сложной конфигурации? На шейпинге.
Слесарные
Устройство ручных слесарных тисков показано на рис. Фасонная гайка винта неподвижно закреплена в туннеле станины; в него же входит хвостовик зажима, называемый ползуном. Сечения туннеля и ползуна также фасонные (сложной конфигурации) и соответствуют друг другу.
Как уже сказано, от поворота тисков в горизонтальной плоскости придется отказаться: на опорной плите для этого нужно проточить шейку, а на поду станины – юбку. Сверхточности для этого не нужно, но требуется специальное оборудование, см. выше.
Вторая проблема – лапы с губками. Лапы должны быть очень жесткими, чтобы не поддавались реакции зажимаемой детали, и в то же время вязкими, чтобы не сломались.
Поэтому самый дешевый материал лап хороших тисков вместе с прижимом и станиной – конструкционный чугун, но он плохо обрабатывается, и прижим со станиной выполняются литыми. Дома вагранку или электропечь на 1700-1800 градусов не поставишь, так что о литье черных металлов забываем.
Вот это и есть цельностальные, а нам нужно думать, как бы сделать станину и прижим тисков, пригодных хотя бы для эпизодического использования, из обычной конструкционной стали.
Ходовая пара
Вся штука в том, что всем этим деталям приходится принимать на себя огромные рабочие нагрузки. Если налечь на вороток с силой ок. 20 кгс (ерунда для взрослого нормального мужика), то на резьбу с шейкой винта и ответные детали придется более 120-130 кгс/кв. мм. Итого, чтобы тиски очень быстро не износились, винт, гайку и вильчатый захват нужно делать из стали с пределом текучести более 150 кгс/кв. мм; у обычной конструкционной он менее 100. А обычная метрическая резьба треугольного профиля быстро сомнется или слижется.
Чертежи ходового винта слесарных тисков с шириной губок до 180 мм даны на рис.:
Один критический пункт тут обойден: вместо проточки на шейке здесь пара втулок из обычной стали. В таком случае и вильчатый захват можно сделать из нее же. Детали фиксатора винта придется периодически менять, но это еще куда ни шло. А вот как нарезать трапецеидальную резьбу D20? Искать ходовую пару от старых тисков? Так в них с 99,0% вероятностью изношен именно «ход», а чугунные станина, прижим и плита еще вполне пригодны к эксплуатации.
Ходовой винт и гайку к нему для нерегулярно используемых тисков с шириной губок до 150 мм можно найти почти в любом хозяйственном, инструментальном или строительном магазине либо на железном базаре. Новые, муха не сидела. Откуда? Из крепежных узлов, рассчитанных на нагрузку не менее 450-460 кгс. Узлы это очень ответственные, и сталь на них идет как раз подходящая, даже лучше – ходовая пара тисков, на которых работают не интенсивно, будет достаточно долговечной и с обычной метрической резьбой.
Дешевле всего обойдется анкер-кольцо для подвески к потолку и стенам тяжелых люстр или многофункциональных тренажеров, вверху на рис. ниже.
Проследите только, чтобы винт был или литой, или на нем стык кольца и шейки проварен (показано красной стрелкой). Анкер-кольца выпускаются до М22 длиной до 450 мм – делай тиски, какие хочешь. Анкер-кольцо М12х150 держит нагрузку 480 кгс, а М16х220 для 150-мм тисков подойдет еще и с запасом.
Второй вариант «класса муха не сидела» обойдется дороже, но, возможно, и по цене металлолома – если сломан. Это – талреп крюк-кольцо, внизу на рис. В дело идет, разумеется, кольцевая часть (показана зеленой стрелкой). Преимущество – у вас сразу появится и отличная износостойкая гайка. Недостаток – меньшая длина и, соотв., ход губок тисков: у винтов талрепа на 200 длины резьбовых частей чуть более 100 мм.
Примечание: некоторые недостатки того и другого – вороток тисков придется каждый раз долго крутить, т.к. шаг стандартной метрической резьбы прим. втрое меньше специальной трапецеидальной. С ходовую пару нужно будет периодически смазывать тавотом или др. консистентной смазкой – «сухие» тиски с такой ходовой парой туго крутятся, но плохо жмут.
Губки
Как устроены хорошо известные читателям рунета слесарные тиски, показано на рис. ниже. Там, правда, ошибочка – стопорные гайки нужны тоже М16. Задняя из них по ходу винта навинчивается первой и подваривается к шпильке. Затем шпилька с надетой задней шайбой вставляется в прижим, он же в данном случе и ползун («подвижная часть» на рис.); надевается передняя шайба, навинчивается и подваривается передняя гайка М16, и приваривается проушина для воротка; вот это уже гайка М18. Станина («подвижная часть») – квадратная профтруба 120х120х4; ползун – тоже квадратная профтруба 100х100х3.
Пока все хорошо, но губки – тоже из профтрубы. Их рабочие поверхности гладкие, а нужны рифленые, но это полбеды. А беда – уже от небольшого прижима губки необратимо разойдутся (добавлено на рис.). Укосины внутри или снаружи не помогут – сам металл неподходящий. Читатель, возможно, уже догадался – раз проблема описывается, выход есть. Даже два, см. ниже и след. раздел.
Примечание: достоинство слесарных тисков из отрезков профтруб – дешевизна.
Первый – тоже из рунета: лапы и губки из хвостовиков токарных резцов по металлу. На лапы – резцы потолще; на губки – поменьше. Но это, в общем-то, не выход. Инструментальная сталь обрабатывается очень трудно. Практически все, что с ней можно сделать в домашней мастерской это отпилить хвостовики болгаркой, приварить к лапам губки и все вместе к станине и прижиму. Инструментальную сталь от сварки почти не ведет. Но и варится она тоже плохо: готовые лапы с губками, приваривая их к профтрубам, придется греть так, что недопустимо поведет станину/прижим. И времена сейчас не те, когда изношенных резцов можно было набрать на заводской свалке, а бракованных купить за копейки в магазине «Юный техник». С распространением в мире электродуговой плавки металлов инструментальная сталь стала ценным вторичным сырьем и на предприятиях выработавшиеся токарные резцы учитываются поштучно. Поэтому переходим к второму выходу.
Станочные
Как сказано выше, выгоднее всего делать своими руками станочные тиски.
Совершенствуем мини
Современные мини-тиски особо не усовершенствуешь, но, если вам попадутся или уже есть старые советские (напр., поз. А на рис. справа):
Их функционал можно значительно расширить таким образом:
Делаем лягушку
Ювелирные тиски в любительских работах, как сказано выше, в большинстве случаев заменимы тисками-лягушкой; их же можно зажимать в обычные тиски. Лучший ее самодельный вариант – если у ваших пассатижей или др. плоскогубцев сломалась рукоять, вверху на рис. Для сверловки губок плоскогубцев нужно приобрести твердосплавное спиральное сверло – обычное по металлу их не возьмет.
Простая замена, если пассатижи все никак не ломаются, тиски-лягушка из дубовых или буковых брусков, стальной скобы, накладных губок из стального уголка и крепежа, внизу слева на рис. Вариант попрочнее – лягушка из дверной или малой амбарной петли, внизу справа. Но над ней придется попыхтеть, пользуясь обычными тисками. Возможно, заготовку придется отпустить, нагрев докрасна и затем медленно остудив.
Столярные
Столярные тиски Моксона придуманы для странствующих столяров и плотников. В Европе, США и Канаде это довольно-таки востребованная специальность: при тамошних ценах на пиломатериалы многие заказчики требуют, чтобы мастер работал при них по месту и малейшие обрезки, вплоть до опилок и стружки, оставлял хозяину. Пару тисков Моксона, что дает возможность работать с длинномерными материалами, можно возить в багажнике автомобиля, на велосипеде, скутере и носить с собой в сумке.
Находку сразу оценили и любители – тиски Моксона позволяют быстро и обратимо превратить любой более-менее прочный стол в столярный верстак.
Внешний вид и способ крепления мобильных столярных тисков Моксона показаны слева и в центре на рис. Справа – устройство их любительского варианта для крепления к столу наглухо.
Тиски Моксона породили множество модификаций. Чертежи одной из них, очень простых и удобных столярных тисков всего из 3-х досок и пары струбцин, приведены на рис. далее. Правда, на самом деле понадобятся еще 2 короткие струбцины, для крепления тисков к столу. Лишние 4 струбцины (тоже не очень дешевое удовольствие в наше время) любителю могут оказаться накладны.
Но для столяра – ИП-индивидуала, работающего по вызову такие тиски находка, их разобранными можно носить с собой в обычной вещевой сумке.
Заключение
Тиски для верстака – довольно простой инструмент, чтобы его легко было повторить. Выбрав достаточно толстый винт и болты, вы обеспечите приличный запас прочности. Данный инструмент прослужит вам всю жизнь. Аналогично изготавливаются тиски с вертикальными губками. А если взять ещё более мощные детали, то получится ручной пресс.
Тиски своими руками
Работая с различными материалами и деталями, большинство мастеров рано или поздно сталкиваются с общей проблемой – удобством зажима обрабатываемого изделия.
При этом стандартные тиски могут не подходить габаритами/формой/весом/ценой/удобством использования. И тогда единственный вариант – сделать самодельные тиски своими руками.
Задача нетривиальная, но и не такая уж сложная: необходимы навыки работы с металлом (резка, сварка) и немного конструкторской сметки.
Основные элементы
Что должно быть в тисках? Обязательные элементы:
Как правило, необходимо также устройство для крепления тисков на верстак/стол/станок. Оно может быть винтовым (в стандартных заводских тисках используется прижимной винт), постоянным, на присосках. Если модель достаточно массивная, можно и не крепить ее к столу, но в этом случае всегда есть риск несвоевременного перемещения.
Разбираясь, как сделать тиски, необходимо обозначить круг задач. Если это будет универсальное изделие, используемое для закрепления разных деталей – стоит позаботиться о большом ходе зажимных губок и большом расстоянии от оси губок до основания.
При выполнении точных работ стоит подобрать ходовой винт с малым шагом резьбы – это позволит закрепить деталь как следует, при этом не зажимая ее слишком сильно. То же касается тисков для работы с хрупкими/мягкими материалами.
В этом случае стоит дополнить зажимные губки для тисков упругими накладками.
В зависимости от типа операций, может потребоваться поворотный механизм (это усложнит конструкцию) или дополнительная винтовая пара для смещения верхней части тисков по основанию.
Иногда нужно очень низкое, практически плоское основание. Такими, например, делают тиски для сверлильного станка своими руками.
Как сделать тиски слесарные своими руками
После ориентировочного выбора типа изделия определяемся с чертежом (эскизом, схемой).
Важно: конечные размеры столярных тисков своими руками могут отличаться от запланированных. Это связано с тем, какие именно материалы будут выбраны для конструкции и насколько мастер умеет учитывать величину зазоров, сварных швов и прочих элементов.
Итак, необходимо выбрать материал (готовое изделие) для:
Если получится найти для изготовления тисков своими руками чертежи с размерами, лучше воспользоваться уже разработанным вариантом. Если нет – придется лично совмещать реальные детали обрезков труб/швеллера/уголка/пластин с желаемыми габаритами.
Схема станочных тисков, своими руками сделанных из труб и уголка, показана ниже.
Если подходящих труб нет, можно сделать самодельные тиски из швеллера. П-образная деталь будет подвижной, скрывая в себе ходовой винт и гайки, а прижимать ее к пластине-основанию будет либо швеллер большего размера (если удастся подобрать два профиля с относительно свободным прилеганием), либо сварная конструкция из уголков.
Тиски своими руками в домашних условиях
Итак, для примера выбраны тиски слесарные своими руками из швеллера, уголка и пластины. Материал – сталь неопознанной марки (теоретически Ст5). В качестве ходового винта и гаек использованы б/у изделия из старой сантехнической задвижки.
Крепление – сварка, резать металл будем болгаркой.
Как сделать самодельные тиски:
По желанию можно усилить конструкцию губок, приварив к ним дополнительные элементы – косынки.
Если сталь подвержена коррозии, лучше после окончания всех работ покрасить самодельные тиски для сверлильного станка. Своими руками сделать это можно с помощью кисти, поскольку краскопульт или валик в этом случае неудобны. Окрашиваются тиски в разобранном виде.
Использование старых механизмов и подручного металлолома
Качественный новый швеллер, уголок, пластины – не единственный подходящий материал для того, чтобы самому сделать тиски.
В качестве базового механизма подойдет старый домкрат. Для удобства работы выполняется опорная пластина (или трубы с прямоугольным профилем, как показано на иллюстрации) и привариваются зажимные губки – также из трубы или швеллера, уголка. Тиски из домкрата своими руками не менее удобны, чем промышленные.
Еще один бюджетный вариант – тиски из рельсы. Учитывая нагрузочную способность этого металлопроката, модель получается очень мощная. Ее можно также использовать как наковальню, главное – надежно закрепить изделие на верстаке.
Для тех, кто работает преимущественно с деревом, удачным решением станут деревянные тиски, своими руками их изготовить проще и быстрее – не нужна сварка, отпилить детали можно вручную. Главное в этой модели – подобрать подходящие резьбовые элементы.
Представленный на фото вариант рассчитан на крепление к верстаку на постоянной основе. Чтобы сделать быстросъемный вариант, лучше базовую деталь выполнить с пластиной, которая крепится к верстаку болтами.
Для фрезеровки и резьбы удобны модели с двусторонним зажимом – такая конструкция позволяет отцентровать обрабатываемую деталь и/или перемещать ее в процессе работы, не снимая с тисков.
Если усилие зажима требуется не очень большое, а менять положение деталей или сами детали в губках требуется часто, можно поискать кулачковый механизм и сделать быстрозажимные тиски. В этом варианте винтовой зажим заменен небольшим кулачком, ослабить или усилить прижим можно небольшим поворотом рычага.
Заключение
Как видно из предложенных материалов, для большинства моделей самодельных тисков требуется совсем немного материалов, а основным инструментом станет болгарка, дрель и сварочный аппарат. Правда, работать придется в мастерской или гараже, поскольку в жилом доме или квартире сварка будет некстати.
Самодельные слесарные тиски: видео, фото, чертежи
Изготовить надежные и удобные в работе тиски своими руками несложно. Необходимость в этом может быть вызвана не только желанием сэкономить на приобретении серийной модели, но также потребностью в использовании зажимного приспособления, которое позволит более эффективно решать задачи, которые на него возложены.
Простые самодельные тиски из уголков
Серийные модели тисков, хотя и являются универсальными, не всегда способны обеспечить высокую точность фиксации деталей, они достаточно громоздкие и отличаются значительным весом.
Самодельные тиски, используемые преимущественно в условиях домашней мастерской, можно сделать более приспособленными для выполнения определенных технологических операций, а значит, более эффективными и удобными.
Самодельные слесарные тиски могут мало чем отличаться от фабричных как по внешнему виду, так и по надежности
Любой человек, проводящий много времени в своей домашней мастерской, подтвердит, что обойтись в ней без такого приспособления, как тиски, достаточно сложно. Без зажимного устройства трудно выполнять различные операции с деталями из металла, дерева и пластика.
Использование тисков гарантирует не только высокую точность и эффективность операций сверления, фрезерования и др., но и безопасность оператора станка.
Если нет желания или возможности приобретать серийную модель такого устройства, то вполне можно изготовить тиски своими руками, затратив на это совсем немного времени и сил.
Самодельные слесарные тиски: вариант №1
Отличные крепкие слесарные тиски можно самостоятельно изготовить из профильных труб. Ниже представлена подробная инструкция в формате фотоподборки, дополненная подробным видео. К сожалению. видео на английском языке, но это вряд ли сможет помешать грамотному мастеру понять суть процесса.
Самодельные тиски из профильных труб
Детали тисков из профиля
Ходовые гайки
Крепление ходовых гаек к основанию тисков
Вкручивание ходового винта
Максимальное раскрытие тисков
Тиски собраны, осталось покрасить
Покраска подвижной части Покраска неподвижной части Тиски готовы к работе
Инструкция по изготовлению тисков: вариант №2
Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.
Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера.
Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски.
Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.
Чертеж самодельных тисков. Ниже два фото с готовым изделием
Конструктивными элементами, из которых будут состоять самодельные тиски, являются:
Две основные части тисков (подвижная и неподвижная)
Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.
На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.
Тиски в сборе (на фото в них зажат молоток)
На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.
После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.
Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.
Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.
На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.
Тиски описанной конструкции, автором которой является В. Легостаев, относятся к надежным и эффективным зажимным приспособлениям, простым в обслуживании и ремонте, что делает их очень популярными у домашних мастеров.
Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме
Как самостоятельно сделать столярные тиски
Практически любому домашнему мастеру приходится иметь дело с обработкой деревянных изделий. Необходимость в такой обработке может быть связана как с изготовлением различных деревянных конструкций, так и с ремонтом уже имеющихся.
Выполнять эту работу, используя подручные приспособления с металлическими зажимными элементами, не только неудобно, но и чревато повреждением поверхности деревянной детали, появлением на ней вмятин и трещин.
Именно поэтому для деревянных изделий лучше всего использовать столярные тиски. Сделать их своими руками тоже несложно.
Самодельные тиски с деревянными направляющими
Как и в случае со слесарными тисками, найти в интернете чертежи, фото и даже видео изготовления таких приспособлений не составит особого труда.
Простейшая конструкция самодельных столярных тисков состоит из следующих элементов:
Устройство столярных тисков
Корпус таких тисков, на котором фиксируются металлические направляющие, крепится на поверхности верстака при помощи длинных шурупов или болтов.
И в корпусе, и в подвижной губке зажимного приспособления необходимо сделать три отверстия – для направляющих и ходового винта.
Сверлить такие отверстия лучше всего одновременно в обоих брусках, чтобы они были расположены точно относительно друг друга.
Закрепление тисков снизу верстака
После того как направляющие будут зафиксированы в корпусе, на них надевается подвижная зажимная губка. Затем в центральное отверстие обоих брусков вставляется винт, на который с обратной части корпуса навинчивается гайка.
На второй конец винта, который выступает за переднюю поверхность подвижной губки, необходимо также навернуть и приварить гайку.
Чтобы закрепить на переднем конце ходового винта вороток, в винте просверливается отверстие соответствующего диаметра (или к нему приваривается гайка).
На фото показан принцип сборки таких тисков
Действуют такие тиски следующим образом: вращаясь, ходовой винт вкручивается в гайку, зафиксированную на обратной части опоры, тем самым притягивая к ней подвижную зажимную губку.
Тиски закреплены на верстаке и готовы к работе
Таким образом, изготовление слесарных и столярных тисков для домашней мастерской не требует ни специальных навыков, ни поиска труднодоступных комплектующих.
. Тиски своими руками: варианты, особенности, изготовление
Тиски являются одним из важнейших приспособлений для облегчения труда любого мастера хоть при обработке металла, хоть при работе с деревом. Зажав деталь в тисках, мастер освобождает свои руки для инструмента. К тому же, тисками можно крепче удерживать деталь, чем вручную. Более того, повышается точность изготовления.
Тиски бывают разные – общего назначения (универсальные) и специализированные (для определённых работ).
Тиски настольные обычные, тиски настольные малые, тиски ручные ювелирныеФОТО: Леонид Шальман
Основные элементы тисков для домашней мастерской
Тиски состоят из нескольких деталей. Основными элементами являются губки – подвижная и неподвижная, между которыми и зажимается обрабатываемая деталь. Неподвижная губка выполнена как одно целое с основанием.
В подвижной губке закреплена гайка, сквозь которую проходит мощный ходовой винт. На одном конце винта установлена рукоятка, за которую его вращают, другой конец свободно вращается в неподвижной губке.
При вращении за рукоятку подвижная губка перемещается в сторону неподвижной.
Основание может быть выполнено из двух деталей. Нижняя крепится наглухо к рабочему столу (верстаку), на верхней собран весь механизм тисков. Некоторые модели могут поворачиваться вокруг вертикальной оси.
Основные элементы тисковФОТО: usamodelkina.ru
Тиски слесарные своими руками
Тиски заводского изготовления можно купить в инструментальном магазине. Но за них нужно заплатить немалые деньги. К тому же, у настоящего мастера всегда к инструменту и приспособлениям есть набор индивидуальных требований.
Вот поэтому многие умельцы делают тиски своими руками. Но для выполнения такой работы надо многое уметь: делать грамотные чертежи, быть хорошим слесарем и сварщиком, работать на токарных, фрезерных и сверлильных станках.
Зато и тиски можно сделать уникальные, каких ни у кого нет.
Материалы и инструменты
Отличительный признак всех самоделок от фирменных изделий в том, что они сделаны из того материала, который был доступен. И конструкция разрабатывается с учётом имеющихся старых деталей. И всё-таки, слесарные тиски должны быть очень прочными, поэтому они делаются из металла.
Конечно, чугунную отливку в домашних условиях сделать нереально, но сварить конструкцию из нескольких подходящих железок можно.
Поэтому в дело пойдут обрезки уголка примерно 50 номера, кусок швеллера 60 номера, стальной лист толщиной 4 – 6 мм, болты М6, М8 с гайками и шайбами, длинный болт диаметром 12 – 14 мм с крупной резьбой с гайками, кусок арматуры диаметром примерно 10 мм. В качестве ходового винта лучше всего использовать таковой от старых поломанных тисков.
Из инструментов потребуется молоток, ножовка по металлу, доступ к сверлильному станку и сварочному аппарату, измерительный инструмент. И, конечно, чужие слесарные тиски.
Чертежи
После того, как сформировался примерный образ будущего изделия, необходимо вычертить комплект чертежей – эскиз общего вида, сборочный чертёж, чертежи всех деталей. Иначе собрать окончательное изделие не получится.
Вариант чертежа слесарных тисковФОТО: usamodelkina.ru
Инструкция по изготовлению
Изготовление тисков ведётся поэтапно. Сначала по чертежам изготавливаются все детали. В торце подвижной части закрепляется конструкция с гнездом для вращающегося ходового винта. Ходовая гайка может быть закреплена на неподвижной части тисков. Ходовой винт при вращении за рукоятку ввинчивается в гайку, перемещается сам и перемещает подвижную губку.
Тиски своими руками для сверлильного станка
Тиски для сверлильного станка отличаются от обычных слесарных тисков своей общей высотой. Они значительно ниже.
Материалы и инструменты
Материалы и инструменты используются такие же, как и в предыдущем случае.
Чертежи
Чертежи отличаются только в части выбранной конструкции и размерами деталей.
Инструкция по изготовлению
Технология изготовления определяется тем, что идёт работа с металлом. Конкретные детали изготавливаются по конкретным чертежам.
Между вариантами разных моделей тисков принципиальное отличие может быть лишь в том, где устанавливается ходовая гайка – на подвижной или неподвижной части. Этим определяется способ закрепления ходового винта.
И ещё нюанс, тиски для сверлильного станка обычно свободно перемещаются по рабочему столу.
Тиски для сверлильного станкаФОТО: usamodelkina.ru
Столярные тиски для верстака
Для столярных и плотницких работ вполне подойдут деревянные тиски. Им придётся воспринимать значительно меньшие нагрузки, чем при работе с металлом.
Материалы и инструменты
В качестве исходных заготовок можно взять три бруска сечением от 40×40 мм² до 60×60 мм² и длиной 250 – 300 мм. Размеры определяются из требований к величине будущих деталей.
Ещё нужен ходовой винт с гайками, подойдёт покупная шпилька с резьбой М10 – М12. Для основания можно использовать лист фанеры толщиной 10 – 12 мм и размером 300×500 мм.
В качестве крепежа потребуются саморезы диаметром 6 мм и длиной не менее 40 мм.
Инструменты обычные столярные и плотницкие: ножовка по дереву, рубанок, дрель.
Чертежи
Конструкция видна из фотографии.
Деревянные тиски для верстакаФОТО: youtube.com
Инструкция по изготовлению
Брусок с гайкой ходового винта привинчивается наглухо к основанию саморезами. Неподвижная губка может переставляться по основанию в разные положения, в зависимости от размера обрабатываемой детали, и закрепляться болтами с гайками. Упорный конец ходового винта крепится к подвижной губке с помощью накладки от старого офисного кресла на колёсиках.
Соединение ходового винта с подвижной губкойФОТО: youtube.com
Как сделать самодельные трубные тиски
Тиски для зажима труб отличаются от обычных слесарных и внешним видом, и особенностями эксплуатации. Подвижная губка перемещается по вертикали.
Зажимать в этих тисках приходится предметы круглой формы, а потом газовым ключом с усилием крутят прикипевшую муфту или плашкой нарезают в трубе резьбу. Тиски при этом должны удержать деталь от проворота.
А затягивать трубу надо крепко, но аккуратно, чтобы не помять её.
Для выполнения этих требований в обеих губках делают вырез в виде треугольника с высотой 30 – 40 мм с насечкой по боковым сторонам.
Тиски трубныеФОТО: sdelairukami.ru
Материалы и инструменты
В качестве исходных материалов для изготовления тисков нужны несколько обрезков труб диаметром 0,5 и 1,5 дюйма и длиной до 200 мм, обрезки профильных труб сечением 50×30 мм, 40×25 мм и 30×20 мм. Для подвижной губки нужен кусок листовой стали толщиной 10 – 15 мм. Для ходового винта трапецеидальная резьба нарезается на прутке 10 – 12 мм.
Чертежи
Ниже приводится схема работы трубных тисков. Размеры выбираются под индивидуальные требования.
Схема трубных тисковФОТО: Леонид Шальман
Инструкция по изготовлению
Круглые трубки используются в качестве вертикальных стоек рамы тисков, профильные применяются как горизонтальные составляющие. На верхней перекладине приваривается короткий обрезок профильной трубы для формирования резьбы под ходовой винт. Губки вырезаются из кусков толстого листа. Ходовой винт лучше не делать самому, а найти готовый, например, от старой задвижки.
Чтобы захватывать тонкие трубы, верхнюю губку надо по ширине сделать меньше, чем нижнюю.
Прочие идеи для изготовления тисков из подручного материалы
Умельцы предлагают много своих конструкций. Каждый мастер творит из того материала, который ему достался. Но есть и принципиально непохожие конструкции. Интересная идея представлена на фото ниже. Деталей мало, зато можно зажимать две заготовки разного размера.
Тиски с перемещением подвижной губки под угломФОТО: usamodelkina.ru
Ещё одна версия двухместных тисковФОТО: usamodelkina.ru
Заключение
В мире много людей, которые любят и умеют делать полезные вещи своими руками. Они и инструмент, и всякие приспособления делают для себя сами. Это очень увлекательное занятие.
ПредыдущаяСледующая ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:
Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений
Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.
Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.
Для чего же нужны слесарные тиски?
При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.
Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.
Конструкция столярных тисков включает в себя:
Основные типы слесарных тисков
Материал корпуса тисков чаще всего изготавливают из прочного чугуна.
Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл.
Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.
Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.
Работа по изготовлению слесарных тисков в домашних условиях
Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.
Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.
Классические самодельные тиски
Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.
Конструкция состоит из:
Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.
Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.
К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.
Но можно также сцепить их проволокой для большего удобства, так в дальнейшем будет удобнее фиксировать неровные детали, форма которых расширена к низу.
Фото тисков своими руками
Слесарные тиски своими руками — часть 1 — Сообщество «Сделай Сам» на DRIVE2
В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой.С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.
Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию.Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку.
Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри.Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.
После этого получившийся короб зачистил:
В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм.
Установив уголки на будущие места крепления я обрезал их немного на скос.
В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм.Губки будут иметь размер: 150х50х10мм.
Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм.Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.
В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.
Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.
С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку.Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами.
Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба.Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.
Прорезь в профильной трубе вырезал по месту так, чтобы этот вырез не мешал движению трубы относительно приваренной площадки с гайкой.Чтобы ничего не цепляло.
Делаем простые Тиски из дерева для домашней мастерской — пошаговая инструкция
Вот такие тиски у нас получатся по окончанию работ:
Вот весь комплект материала, который будет использован для создания этих тисков:
Я не буду давать размеров, так как это понятно интуитивно (там реально все просто), и каждый сможет сделать тиски под себя. Для начала нам нужно склеить основание тисков, таких деталей нужно будет две.
таких деталей нужно будет две
Промажем все хорошенько клеем.
Сожмем струбцинами, а для пущей надежности вкрутим парочку саморезов.
сверлимся под саморезыусиливаем деталь саморезами
А теперь надо соединить эти две детали между собой небольшими брусочками.
соединяем две готовые детали
Нанесем клей на бруски.
И стянем все это струбцинами. Ждем пока клей подсохнет.
После того как клей высохне платформа для дисков готова. На ней и будем собирать наши тиски.
Нам понадобится длинная гайка. Разметим ее по центру одной из заготовок.
размечаем для отверстия
Сделаем отверстие шириной под нашу разметку, а в глубину не больше высоты гайки. Делая отверстие пером, более узкое получилось с обратной стороны и не пришлось туда засверливаться.
Давайте зажмем гайку в эту деталь с помощью тисков или струбцин.
загоняем гайку в дерево
Что бы все сидело плотно, капнем немного суперклея.
немного суперклея для надежности
Сожмем две однотипные детали вместе и сделаем разметку на второй.
переноси координаты отверстия
В обычной шайбе просверлим 4-ре отверстия.
сверлим отверстия в шайбе
А затем распилим болгаркой шайбу надвое.
делаем две ровные половинки
Так же на болте надо будет сделать болгаркой фаску на той глубине, на какую мы сделали отверстие чуть ранее.
Деталь с гайкой нужно приклеить к основанию. Нанесем клей.
прижимаем плотно струбцинами
А затем усилим саморезами с обратной стороны.
Пока будет сохнут клей давайте на наш болт накрутим широкую гайку и просверлим насквозь. Вдев в это отверстие более тонкий болт и прикрутив гайку бы получим удобную ручка.
просверлим болт с гайкой насквозь
Нам понадобится небольшой брусочек шириной равный прорези на нашей платформе. Это брусок будет крепится к детали в которой мы сделали более узкое отверстие (одна из губок тисков). Обильно помажем клеем этот брусок.
Центрируем деталь на платформе.
И зажав струбцинами оставляем деталь сохнуть.
оставляем клей высыхать
Нужно зафиксировать наш болт на высохшей детали, в этом на поможет распиленная надвое шайба. Вставляем болт в отверстие и прижимаем половинкой шайбы сам болт, все это фиксируем на саморезы (помните я говорил, что нужно сделать на болте фаску)
фиксируем с одной стороны
Тоже самое нужно сделать с другой стороны второй половинкой шайбы.
фиксируем болт с другой стороны
Осталось приклеить вторую губку тисков, к которой непосредственно и будет прижиматься заготовка при работе.
наносим клейзажимаем струбцинами
А затем с нижней стороны усиливаем саморезами
Ну вот в принципе и все, наши тиски готовы. Можно покрыть маслом при желании.
Самодельные тиски из швеллера
Как изготовить слесарные, столярные тиски своими руками
Одним из главных инструментов любой мастерской являются тиски. На первый взгляд это довольно простой инструмент, но на самом деле при помощи тисков можно производить довольно большое количество операций. Существует огромное количество разновидностей: столярные, слесарные, стуловые, крестовые. Случается так, что тиски могут прийти в негодность. В этом случае можно изготовить тиски своими руками.
Самодельный столярный инструмент
В любой столярной мастерской можно увидеть тиски. Нередко требуется зажимать детали, чтобы обтачивать их или просто склеить между собой. С этими задачами могут справиться самодельные тиски, которые можно изготовить собственноручно, а цена такого изделия будет довольно мала. Зачастую губки у тисков изготавливаются из мягкой древесины во избежание порчи зажимаемой детали.
Для удобства тиски можно прикрутить к верстаку. В неподвижной части необходимо закрепить мебельную гайку, в которую будет вкручиваться шпилька, которая, в свою очередь, будет двигать подвижный механизм. На подвижную губку необходимо жестко прикрепить шайбу, а сам вороток прикрепить к рукоятке. Что касается наконечников для губок, то их можно изготовить из кусков фанеры.
Если необходимо собрать столярные тиски своими руками, то этот вариант считается оптимальным.
Для начала необходимо сделать разметку всех деталей, затем вырезать три одинаковых бруска (чем больше длина бруса, тем габаритней можно зажать изделие). Станину можно сделать из толстой доски или из 3 кусков фанеры. Просверлить по два вертикальных отверстия в двух неподвижных брусках. В одном из брусков просверлить отверстие под шпильку, которая будет выполнять роль зажимного механизма. Следующим шагом будет монтаж гайки в брус.
На конце шпильки нужно приварить небольшой прямоугольный пятачок и просверлить в нем 4 отверстия для крепления. После этого закрутить шпильку в неподвижную губку и ее конец прикрутить к подвижной губке, а саму конструкцию — к верстаку.
Тиски для верстака
Эти тиски еще называют тисками Моксона или верстачными, они довольно удачно справляются с зажимом крупногабаритных досок, фанеры, различных панелей. Достоинством этого типа является то, что они не занимают небольшую площадь в мастерской, а изготавливаются они из дерева.
Размеры необходимо подбирать самостоятельно, столярные тиски для верстака своими руками можно изготовить используя минимум инструмента и материала.
Конструкция выглядит следующим образом:
Для изготовления понадобятся две шпильки, четыре гайки, три доски. После того как доски подготовлены и вырезаны по размеру, необходимо в неподвижной и подвижной части просверлить по два отверстия. Затем в неподвижной части в просверленные отверстия вставить гайки, предварительно смазав их клеем с двух сторон. Небольшой нюанс: отверстия в неподвижной части должны быть немного меньшего диаметра, чем сами гайки, во избежание прокручивания гайки в отверстии. Вначале шпильки необходимо приварить вороток для удобства или сделать деревянную ручку. Станину для неподвижной части можно сделать в форме ступеньки. Готовую конструкцию прикрутить к верстаку саморезами или болтами.
Слесарные тиса
Если приходится часто работать с металлом, то для этих задач нужны крепкие металлические тиски, которые можно изготовить собственноручно.
Для того чтобы собрать слесарные тиски своими руками, необходимы следующие инструменты:
Помимо инструмента, вам понадобятся:
Если есть шпилька диаметром 16 мм, то можно будет использовать ее в качестве прижимного винта, который будет двигать подвижную часть. Две гайки, в которые будет вкручиваться винт, самому изготовить довольно сложно и к тому же остальные детали довольно нестандартные и найти их довольно сложно, поэтому имеет смысл обратиться к токарю.
Затем приварить гайку к швеллеру, это нужно сделать соосно.
Торцы швеллера необходимо закрыть с помощью куска листового металла и прорезать в планке отверстие для винта.
Болгаркой вырезать два уголка и пластину. Уголки прислонить к швеллеру с обеих сторон и накрыть сверху куском листового металла. Получится своеобразная П-образная конструкция.
Станину можно вырезать из металла 7−10 мм и просверлить по четыре отверстия на каждой стороне, а также 6 отверстий в П-образке.
К станине приварить одну гайку, а по бокам гайки приварить два стопора из металла.
Из стали нужно вырезать заготовки для двух губок, подвижной и неподвижной. Неподвижную заготовку можно приварить сразу.
Затем приварить вторую заготовку на подвижную часть. На сами губки нужно сделать своеобразные набойки из толстого металла. Их можно приварить или прикрутить болтами.
При желании можно усилить губки с обеих сторон угловыми косынками из толстого металла.
Эти тиски ни чем не хуже покупных, а материальных затрат потребуется минимум. По такому принципу можно изготовить еще один вариант тисов из ручного домкрата. Готовое изделие можно покрасить, для придания эстетического вида.
Тиски для сверлильного станка
Тот, кто пользуется сверлильным станком, наверняка знает, насколько сложно сверлить и одновременно держать заготовку, которая так и норовит прокрутится или отлететь и травмировать мастера. Как правило, в старых станках на станине отсутствуют тиски, что приносит определенные неудобства. Для более комфортной работы можно приобрести инструмент, а можно изготовить тиски для сверлильного станка своими руками.
Для станочных тисков понадобятся:
Чертеж выглядит следующим образом:
Для начала необходимо отпилить два уголка. Размер подбирается в зависимости от габаритов станины сверлильного станка. Из толстого металла вырезать болгаркой две губки и сделать разметку. В них просверлить дырки для крепления губок к основанию.
Взять кусок уголка и просверлить отверстие для шпильки. Сразу можно наварить подшипник, как показано на рисунке.
Напротив крепления с подшипником приварить аналогичный уголок и просверлить отверстие для вала.
Напротив крепления, где находится подшипник, необходимо приварить три гайки.
Для того чтобы было удобно крутить шпильку, можно приварить к ее началу гайку, в которую вставить вороток. Самодельные тиски для сверлильного станка по конструкции и качеству ничем не уступают заводским и стоят в разы дешевле.
Инструмент для вязания мушек
Большинство рыболовов предпочитают самодельные тиски для вязания мушек, нежели покупные. Само приспособление имеет довольно простую конструкцию, что позволяет изготовить их в короткие сроки и без специальных инструментов в домашних условиях. Самым сложным этапом в изготовлении тисков являются сами губки. Их изготовливают из стального бруска прямоугольной формы. В готовых губках сверлятся два отверстия для крепления к тисам и одно под регулировочный винт. В отверстиях нужно нарезать резьбу (М6) метчиком.
Далее необходимо стянуть обе губки винтом. После стягивания разобрать губки и установить зажимной винт, а угол разведения подобрать под себя. На губках необходимо сделать небольшую бороздку для крючка.
Опору для тисов можно изготовить из стального прутка Т-образной или Г-образной формы. На конец одной из заготовок привариваются губки. Пруток необходимо приварить к опоре, а если нужно сделать опору регулируемой, то к заготовке приваривается кусок обрезной трубы, диаметр которой равен диаметру заготовки. Рекомендуется сделать длину опоры высотой около 20−50 см для более комфортной работы.
Если тиски пришли в негодность и нет возможности починить их, то не стоит сразу покупать новые, а попытаться сделать своими руками. Такой инструмент будет служить довольно долго и обойдется в разы дешевле.
Тиски своими руками – подробная инструкция с фото
Работая с различными материалами и деталями, большинство мастеров рано или поздно сталкиваются с общей проблемой – удобством зажима обрабатываемого изделия. При этом стандартные тиски могут не подходить габаритами/формой/весом/ценой/удобством использования. И тогда единственный вариант – сделать самодельные тиски своими руками. Задача нетривиальная, но и не такая уж сложная: необходимы навыки работы с металлом (резка, сварка) и немного конструкторской сметки.
Основные элементы
Что должно быть в тисках? Обязательные элементы:
Как правило, необходимо также устройство для крепления тисков на верстак/стол/станок. Оно может быть винтовым (в стандартных заводских тисках используется прижимной винт), постоянным, на присосках. Если модель достаточно массивная, можно и не крепить ее к столу, но в этом случае всегда есть риск несвоевременного перемещения.
Разбираясь, как сделать тиски, необходимо обозначить круг задач. Если это будет универсальное изделие, используемое для закрепления разных деталей – стоит позаботиться о большом ходе зажимных губок и большом расстоянии от оси губок до основания. При выполнении точных работ стоит подобрать ходовой винт с малым шагом резьбы – это позволит закрепить деталь как следует, при этом не зажимая ее слишком сильно. То же касается тисков для работы с хрупкими/мягкими материалами. В этом случае стоит дополнить зажимные губки для тисков упругими накладками.
В зависимости от типа операций, может потребоваться поворотный механизм (это усложнит конструкцию) или дополнительная винтовая пара для смещения верхней части тисков по основанию.
Иногда нужно очень низкое, практически плоское основание. Такими, например, делают тиски для сверлильного станка своими руками.
Как сделать тиски слесарные своими руками
После ориентировочного выбора типа изделия определяемся с чертежом (эскизом, схемой).
Итак, необходимо выбрать материал (готовое изделие) для:
Если получится найти для изготовления тисков своими руками чертежи с размерами, лучше воспользоваться уже разработанным вариантом. Если нет – придется лично совмещать реальные детали обрезков труб/швеллера/уголка/пластин с желаемыми габаритами.
Схема станочных тисков, своими руками сделанных из труб и уголка, показана ниже.
Если подходящих труб нет, можно сделать самодельные тиски из швеллера. П-образная деталь будет подвижной, скрывая в себе ходовой винт и гайки, а прижимать ее к пластине-основанию будет либо швеллер большего размера (если удастся подобрать два профиля с относительно свободным прилеганием), либо сварная конструкция из уголков.
Тиски своими руками в домашних условиях
Итак, для примера выбраны тиски слесарные своими руками из швеллера, уголка и пластины. Материал – сталь неопознанной марки (теоретически Ст5). В качестве ходового винта и гаек использованы б/у изделия из старой сантехнической задвижки.
Крепление – сварка, резать металл будем болгаркой.
Как сделать самодельные тиски:
По желанию можно усилить конструкцию губок, приварив к ним дополнительные элементы – косынки.
Если сталь подвержена коррозии, лучше после окончания всех работ покрасить самодельные тиски для сверлильного станка. Своими руками сделать это можно с помощью кисти, поскольку краскопульт или валик в этом случае неудобны. Окрашиваются тиски в разобранном виде.
На губки с внутренней, рабочей стороны можно дополнительно прикрепить накладки из алюминиевого рифленого уголка – это улучшит сцепление между поверхностями.
В видео более детально рассказано, как сделать тиски в домашних условиях своими руками.
Использование старых механизмов и подручного металлолома
Качественный новый швеллер, уголок, пластины – не единственный подходящий материал для того, чтобы самому сделать тиски.
В качестве базового механизма подойдет старый домкрат. Для удобства работы выполняется опорная пластина (или трубы с прямоугольным профилем, как показано на иллюстрации) и привариваются зажимные губки – также из трубы или швеллера, уголка. Тиски из домкрата своими руками не менее удобны, чем промышленные.
Еще один бюджетный вариант – тиски из рельсы. Учитывая нагрузочную способность этого металлопроката, модель получается очень мощная. Ее можно также использовать как наковальню, главное – надежно закрепить изделие на верстаке.
Для тех, кто работает преимущественно с деревом, удачным решением станут деревянные тиски, своими руками их изготовить проще и быстрее – не нужна сварка, отпилить детали можно вручную. Главное в этой модели – подобрать подходящие резьбовые элементы.
Представленный на фото вариант рассчитан на крепление к верстаку на постоянной основе. Чтобы сделать быстросъемный вариант, лучше базовую деталь выполнить с пластиной, которая крепится к верстаку болтами.
Для фрезеровки и резьбы удобны модели с двусторонним зажимом – такая конструкция позволяет отцентровать обрабатываемую деталь и/или перемещать ее в процессе работы, не снимая с тисков.
Если усилие зажима требуется не очень большое, а менять положение деталей или сами детали в губках требуется часто, можно поискать кулачковый механизм и сделать быстрозажимные тиски. В этом варианте винтовой зажим заменен небольшим кулачком, ослабить или усилить прижим можно небольшим поворотом рычага.
Заключение
Как видно из предложенных материалов, для большинства моделей самодельных тисков требуется совсем немного материалов, а основным инструментом станет болгарка, дрель и сварочный аппарат. Правда, работать придется в мастерской или гараже, поскольку в жилом доме или квартире сварка будет некстати.
Тиски своими руками: изготовление разных вариантов
Тиски являются одним из важнейших приспособлений для облегчения труда любого мастера хоть при обработке металла, хоть при работе с деревом. Зажав деталь в тисках, мастер освобождает свои руки для инструмента. К тому же, тисками можно крепче удерживать деталь, чем вручную. Более того, повышается точность изготовления.
Тиски бывают разные – общего назначения (универсальные) и специализированные (для определённых работ).
Тиски настольные обычные, тиски настольные малые, тиски ручные ювелирные
ФОТО: Леонид Шальман
Основные элементы тисков для домашней мастерской
Тиски состоят из нескольких деталей. Основными элементами являются губки – подвижная и неподвижная, между которыми и зажимается обрабатываемая деталь. Неподвижная губка выполнена как одно целое с основанием. В подвижной губке закреплена гайка, сквозь которую проходит мощный ходовой винт. На одном конце винта установлена рукоятка, за которую его вращают, другой конец свободно вращается в неподвижной губке. При вращении за рукоятку подвижная губка перемещается в сторону неподвижной.
Основание может быть выполнено из двух деталей. Нижняя крепится наглухо к рабочему столу (верстаку), на верхней собран весь механизм тисков. Некоторые модели могут поворачиваться вокруг вертикальной оси.
Основные элементы тисков
ФОТО: usamodelkina.ru
Тиски слесарные своими руками
Тиски заводского изготовления можно купить в инструментальном магазине. Но за них нужно заплатить немалые деньги. К тому же, у настоящего мастера всегда к инструменту и приспособлениям есть набор индивидуальных требований. Вот поэтому многие умельцы делают тиски своими руками. Но для выполнения такой работы надо многое уметь: делать грамотные чертежи, быть хорошим слесарем и сварщиком, работать на токарных, фрезерных и сверлильных станках. Зато и тиски можно сделать уникальные, каких ни у кого нет.
Материалы и инструменты
Отличительный признак всех самоделок от фирменных изделий в том, что они сделаны из того материала, который был доступен. И конструкция разрабатывается с учётом имеющихся старых деталей. И всё-таки, слесарные тиски должны быть очень прочными, поэтому они делаются из металла. Конечно, чугунную отливку в домашних условиях сделать нереально, но сварить конструкцию из нескольких подходящих железок можно. Поэтому в дело пойдут обрезки уголка примерно 50 номера, кусок швеллера 60 номера, стальной лист толщиной 4 – 6 мм, болты М6, М8 с гайками и шайбами, длинный болт диаметром 12 – 14 мм с крупной резьбой с гайками, кусок арматуры диаметром примерно 10 мм. В качестве ходового винта лучше всего использовать таковой от старых поломанных тисков.
Из инструментов потребуется молоток, ножовка по металлу, доступ к сверлильному станку и сварочному аппарату, измерительный инструмент. И, конечно, чужие слесарные тиски.
Чертежи
После того, как сформировался примерный образ будущего изделия, необходимо вычертить комплект чертежей – эскиз общего вида, сборочный чертёж, чертежи всех деталей. Иначе собрать окончательное изделие не получится.
Вариант чертежа слесарных тисков
ФОТО: usamodelkina.ru
Инструкция по изготовлению
Изготовление тисков ведётся поэтапно. Сначала по чертежам изготавливаются все детали. В торце подвижной части закрепляется конструкция с гнездом для вращающегося ходового винта. Ходовая гайка может быть закреплена на неподвижной части тисков. Ходовой винт при вращении за рукоятку ввинчивается в гайку, перемещается сам и перемещает подвижную губку.
Тиски своими руками для сверлильного станка
Тиски для сверлильного станка отличаются от обычных слесарных тисков своей общей высотой. Они значительно ниже.
Материалы и инструменты
Материалы и инструменты используются такие же, как и в предыдущем случае.
Чертежи
Чертежи отличаются только в части выбранной конструкции и размерами деталей.
Инструкция по изготовлению
Технология изготовления определяется тем, что идёт работа с металлом. Конкретные детали изготавливаются по конкретным чертежам. Между вариантами разных моделей тисков принципиальное отличие может быть лишь в том, где устанавливается ходовая гайка – на подвижной или неподвижной части. Этим определяется способ закрепления ходового винта. И ещё нюанс, тиски для сверлильного станка обычно свободно перемещаются по рабочему столу.
Тиски для сверлильного станка
ФОТО: usamodelkina.ru
Столярные тиски для верстака
Для столярных и плотницких работ вполне подойдут деревянные тиски. Им придётся воспринимать значительно меньшие нагрузки, чем при работе с металлом.
Материалы и инструменты
В качестве исходных заготовок можно взять три бруска сечением от 40×40 мм² до 60×60 мм² и длиной 250 – 300 мм. Размеры определяются из требований к величине будущих деталей. Ещё нужен ходовой винт с гайками, подойдёт покупная шпилька с резьбой М10 – М12. Для основания можно использовать лист фанеры толщиной 10 – 12 мм и размером 300×500 мм. В качестве крепежа потребуются саморезы диаметром 6 мм и длиной не менее 40 мм.
Инструменты обычные столярные и плотницкие: ножовка по дереву, рубанок, дрель.
Чертежи
Конструкция видна из фотографии.
Деревянные тиски для верстака
ФОТО: youtube.com
Инструкция по изготовлению
Брусок с гайкой ходового винта привинчивается наглухо к основанию саморезами. Неподвижная губка может переставляться по основанию в разные положения, в зависимости от размера обрабатываемой детали, и закрепляться болтами с гайками. Упорный конец ходового винта крепится к подвижной губке с помощью накладки от старого офисного кресла на колёсиках.
Как сделать тиски из швеллера, уголка и трубы
Тиски – инструмент, необходимый для проведения слесарных работ как в бытовых, так и в производственных условиях. Покупные модели стоят достаточно дорого, поэтому домашние умельцы из обрезков швеллера, уголка и профильных труб изготавливают слесарные тиски своими руками.
Назначение и общая конструкция слесарных тисков
Функция этого слесарного инструмента – закрепление заготовки из твердого материала для последующей обработки. Его основой служит винтовая пара, состоящая из винта и гайки. Винт обычно закрепляется в подвижной части корпуса, гайка фиксируется к неподвижной части корпуса или специальной подставке, служащей для обеспечения неподвижного положения тисков. В комплекте с покупным инструментом рекомендуется приобрести накладки для зажима изделий и полуфабрикатов из мягких материалов. Зажимной инструмент часто оснащается наковальней, располагаемой на задней части стационарной губки.
Для работы с крупными деталями с возможностью приложения значительного усилия, в том числе ударного, используют габаритный покупной инструмент, изготовленный из стали с добавками элементов, повышающих ее износостойкость. С помощью такого инструмента осуществляют гибку, ковку, клепку полуфабрикатов. Для изготовления тисков применяется и чугун. Однако следует помнить, что это хрупкий металл, он плохо переносит ударные нагрузки.
При работе с небольшими деталями без применения грубой физической силы могут использоваться самодельные легкие тиски, изготовленные из стального металлопроката различного сечения и сортамента – швеллера, уголка, листа, прутка. Такой небольшой инструмент обычно выполняет функции дополнительного.
Как сделать тиски из швеллера?
Для изготовления простейшей модели этого слесарного инструмента понадобятся:
Этапы проведения работ
Конструкцию зачищают и окрашивают эмалью по металлу.
Как сделать тиски из профильной трубы, уголков и швеллера?
Для изготовления такого слесарного инструмента потребуется:
Этапы проведения работ
С помощью «болгарки» зачищают сварные швы, изделие окрашивают, закрепляют его к основанию крепежными элементами.
Слесарные тиски из труб: необходимые материалы
В качестве наружного неподвижного и мобильного внутреннего элементов в данном случае используются две трубы разного диаметра. Для этой цели обычно используют водогазопроводные трубы – новые или бывшие в употреблении.
Для изготовления этого изделия понадобятся:
Этапы изготовления слесарных тисков из труб круглого сечения
Сварные швы в готовой конструкции зачищают, изделие окрашивают специальной эмалью, повышающей коррозионную стойкость стали, используемой для изготовления.
Тиски из швеллера своими руками
Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно…
Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.
Что понадобится
Материал который я присмотрел для изготовления тисков:
Приступаем к изготовлению тисков
Пластина под основание тисков у меня была размером 200х160мм.
Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.
Места сварки зачистил:
По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.
Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.
Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.
После этого приварил площадку с гайкой к пластине-основанию и зачистил.
В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм.
Поставил их чтобы посмотреть как это будет выглядеть:
Вот общий вид деталей для слесарных тисков:
В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой.
С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.
Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию.
Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку.
В качестве проставки использовал пару полотен для ножовки по металлу.
После этого пластину приварил по всей длине. Получился своеобразный короб:
Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри.
Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.
После этого получившийся короб зачистил:
В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм.
Установив уголки на будущие места крепления я обрезал их немного на скос.
В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм.
Губки будут иметь размер: 150х50х10мм.
Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм.
Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.
В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.
Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.
С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку.
Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами.
Это позволит мне в дальнейшем при необходимости разобрать тиски.
Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.
В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.
Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба.
Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.
Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.
При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.
Прорезь в профильной трубе вырезал по месту так, чтобы этот вырез не мешал движению трубы относительно приваренной площадки с гайкой.
Чтобы ничего не цепляло.
Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:
В сборе на данный момент это выглядит так:
Устанавливаем губки и торцевые заглушки
Во второй части по самостоятельному изготовлению слесарных тисков:
Второй вариант тисков из швеллера
Для этой самоделки нам понадобится 40 миллиметровый кусок 65 швеллера, кусочек квадрата десятки. После подравнивания швеллера зачищаем квадрат и свариваем вместе. Обработка болгаркой дает аккуратный внешний вид. Но это не обязательно. Можно не выполнять, потому что это никак не скажется на функционале инструмента. Мастер считает, что шлифовку стоит выполнять, потому что это дает красивый внешний вид.
Сверлим отверстие диаметром чуть больше 8 мм. Подровняем губку, поскольку она имеет уклон. На кусочке напильника необходимо снять фаску. Углубление готова. Теперь можно варить.
Болтом м8 идеально ровно к спине швеллера и перпендикулярную губки. Две гайки будут проварены. Чем больше гаек, тем меньше износ. С помощью напильника и бормашинки делаем ровное продольное и поперечное углубления. После обезжиривания растворителем наносим грунтовку. Даем просохнуть и наносим рабочего краску. Пока инструмент сохнет, посмотрите, как сделать затяжной болт с подвижной пяткой без токарного станка. Если вы решите сообразить себе такую штуковину, то лучше берите болт м10 или м12. Тогда инструмент будет служить надежно и долго. Берем шайбу пошире и потолще. Малая шайба отлично подошла к струбцине.
Сначала сверло на 2,5 мм, потом на 4. После нагревания докрасна и медленного остывания сталь в болтике станет достаточно мягкое, чтобы расплющиться о шарик от подшипника. Перед тем как бить молотком, каждый раз болтик подтягивался гаечным ключом.
Подвижная пятка тисков готова. Если нету шайбы нужного размера, то запросто можно взять обычную монету. По центру просверлить отверстие.
Продолжение смотрите на видео с 4 минуты.
Самодельные слесарные тиски: видео, фото, чертежи
Особенности тисков
Практически любой мастер, который проводит много времени в собственной мастерской или гараже, знает, что обойтись без рассматриваемого приспособления практически невозможно. При механической обработке к заготовке прикладывается большое усилие. Создать слесарные приспособления своими руками решают для достижения следующих целей:
Прочные тиски своими руками в домашних условиях можно изготовить из профильной трубы. Полученная конструкция будет обладать компактными размерами, может жестко крепиться на основании. Применяются подобные тиски для работы с различными заготовками, так как устройство может оказывать различное давление на губки.
Рекомендации
Первое, что нужно учесть: размеры будущего инструмента. Их можно поделить на несколько основных категорий.
Это только средние параметры по размерам, на которые можно ориентироваться при самостоятельном изготовлении.
Ещё один важный параметр, на который стоит обратить внимание, – сила зажима. Чем выше этот параметр, тем больше сил потребуется, чтобы обработать заготовку
Если сила зажима недостаточная, это может привести к поломке инструмента в процессе работы, не говоря уже о том, что сама заготовка будет испорчена.
Если мастер планирует сделать поворотные тиски, то очень важно разобраться в ключевых особенностях конструкции самого механизма. Помимо подвижной и неподвижной губки сюда входит и хвостовик
Ширину губок в таком случае рекомендуется подобрать стандартную: 80 и 140 миллиметров. В зависимости от конструкции зажимного механизма тиски могут быть разными. Для самостоятельного изготовления особенной популярностью пользуются модели с механическим зажимом. Их можно разделить на определенные виды.
Винтовые, где ходовой винт – главная часть конструкции, управляется с помощью ручки или рычага с внешней стороны.
Зная эти особенности, будет гораздо проще выбрать подходящую конструкцию и собрать тиски своими руками. Ориентироваться стоит не только на вес или сложность конструкции, но и на практическое назначение инструмента. Чаще всего для домашней мастерской используются именно слесарные тиски в силу их универсальности.
Далее смотрите видео о том, как сделать тиски из старого домкрата своими руками.
Делаем лягушку
Ювелирные тиски в любительских работах, как сказано выше, в большинстве случаев заменимы тисками-лягушкой; их же можно зажимать в обычные тиски. Лучший ее самодельный вариант – если у ваших пассатижей или др. плоскогубцев сломалась рукоять, вверху на рис. Для сверловки губок плоскогубцев нужно приобрести твердосплавное спиральное сверло – обычное по металлу их не возьмет.
Самодельные тиски-“лягушки” (слесарные зажимы с фиксацией)
Простая замена, если пассатижи все никак не ломаются, тиски-лягушка из дубовых или буковых брусков, стальной скобы, накладных губок из стального уголка и крепежа, внизу слева на рис. Вариант попрочнее – лягушка из дверной или малой амбарной петли, внизу справа. Но над ней придется попыхтеть, пользуясь обычными тисками. Возможно, заготовку придется отпустить, нагрев докрасна и затем медленно остудив.
Схемы и чертежи
Для изготовления тисков домашних потребуется начертить чертеж или в крайнем случае эскиз. И не потому, что так поступает большинство народных умельцев. С помощью подробного плана собрать механическое устройство гораздо проще и быстрей. А также начерченный правильно чертеж поможет избежать распространенных оплошностей – лишних, неправильных сверловок, типичных ошибок при сборке слесарного приспособления.
При составлении подробного документа необходимо указать используемые материалы, размеры заготовок, последовательность действий. Для лучшего понимания этапов сборки можно начертить несколько схем, пронумеровать их, только потом приступать к работе над созданием слесарных тисков.
В чертежах или эскизе необходимо указать:
Пронумеровывать каждую деталь необязательно. Главное условие – проставить правильные размеры в зависимости от конструкции тисков слесарных.
Последовательность работы
Тиски под разные специфики работы и сверлильные можно сделать, призвав на помощь смекалку, трудолюбие и небольшой опыт. Мастер должен подготовить полый изнутри, металлический прямоугольный короб с высокими краями, две пластины и зажим для губок, рычаг, винт, болты, гайки. Когда чертеж готов и изучен, а все необходимое подготовлено, можно осуществлять процесс сборки:
Тиски без поворотного механизма изготовить значительно проще и легче. Они вполне годятся для использования в несложных работах, не требующих особой точности. Даже неопытному мастеру сделать станочные тиски своими руками по силам. Но в сложном вопросе необходимо тщательно продумать чертежи, вымерять размеры и только потом готовить для использования материалы:
Инструмент для выполнения работ:
Также потребуется начертить схемы для упрощения дальнейшего процесса. Гайку следует приварить к швеллеру, а торцовые плоскости спрятать под металлическими листами. Сделать характерное отверстие в планке. Оно нужно для плавного хода винтовой шпильки. Шлифовальной машинкой вырезать пластину и пару уголков. Углы приложить к профилю одной и другой стороны, а сверху положить металлические куски. Добиться, чтобы получилась конструкция, напоминающая букву П. Сконструированное изделие является основой.
Взять металлический лист. Просверлить с каждой стороны по 4 отверстия и сделать 6 технологических отверстий в обозначенной выше конструкции. Выполнить сварку гайки к станине, а по бокам по стопору. Вырезать из стали губки для тисков. Одну приварить к подвижной, а вторую к неподвижной части.
Как сделить тиски своими руками, смотрите в видео.
Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений
Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.
Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.
При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.
Все виды тисков делятся на два типа:
Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.
Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.
Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.
Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.
Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.
А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.
Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.
Конструкция состоит из:
Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.
Такие самодельные тиски позволяют обрабатывать более крупные детали.
Для выполнения работ в домашней мастерской рекомендуется выбрать простейшие неповоротные тиски для станка.
Инструкция по изготовлению тисков: вариант №2
Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.
Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.
Чертеж самодельных тисков. Ниже два фото с готовым изделием
Конструктивными элементами, из которых будут состоять самодельные тиски, являются:
Две основные части тисков (подвижная и неподвижная)
Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.
На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.
Тиски в сборе (на фото в них зажат молоток)
На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.
После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.
Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.
Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.
На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.
Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме
Источники информации:
- http://sdelairukami.ru/moshhnye-tiski-prishhepka-iz-shvellera/
- http://metallz.ru/articles/kak_sdelat_tiski_iz_shvellera_ugolka_i_truby/
- http://the-master.ru/bez-rubriki/tiski-iz-shvellera-svoimi-rukami
- http://www.samodelkindrug.ru/tiski-svoimi-rukami/
- http://metmastanki.ru/tiski-svoimi-rukami
- http://a-r-s.ru/23-foto-kak-sdelat-tiski-iz-shvellera-svoimi-rukami/
- http://xn--d1aspaq3c.xn--p1ai/stroitelstvo/tiski-svoimi-rukami.html
- http://svarka-tokarka.ru/prochee/samodelnye-tiski-iz-shvellera
- http://waysi.ru/stroyka/svoimi-rukami/kak-sdelat-tiski-svoimi-rukami.html
