Как сделать струбцину своими руками в домашних условиях

Струбцины своими руками

Подборка мастер-классов на которых делают столярные струбцины своими руками с использованием подручных материалов с минимальными затратами на комплектующие

Угловые струбцины своими руками

Угловая струбцина с затяжкой соединения

John Heisz в своём блоге и на канале показал конструкцию угловой струбцины, которая позволяет не только фиксировать заготовки под прямым углом, но и обеспечивает возможность прижима склеиваемых поверхностей. Прижим осуществляется за счёт усилия поперечного болта на внешние губки струбцины. Подвижность губок обеспечена пропилами в основе струбцины.

Угловые струбцины из обычных болтов

Как просто сделать угловые струбцины своими руками из дерева и обычных болтов.
От канала «Столярные уроки Aquila Workshop»

Процесс изготовления угловых струбцин:

Ленточная струбцина для склейки рамок своими руками

Ленточная струбцина — это одно из удобных и самых простых приспособлений в мастерской как для склейки рамок или изготовления шкатулок, так и при производстве мебели. Однозначно, во всех столярных мастерских, изготавливающих предметы интерьера или мебель, присутствует процесс изготовления рамочных конструкций. Такие соединения на ус требуют особых методов сжатия и склейки.

На канале HeARTwood его ведущий Михаил показал, как он делает струбцину для склейки рамок.

Основные материалы, использованные для изготовления ленточной струбцины — это дюралюминий и искусственный камень (кориан). Основные инструменты — циркулярная пила, электролобзик, шуруповерт. Применён простой и очень надежный механизм натяжения. Для него использовалась шпилька М10, кусок полипропиленовой трубы и пара увеличенных гаек.

Видео мастер-класса по изготовлению ленточной струбцины своими руками:

Как делать струбцины своими руками

Иван, автор канала Crazy Workshop, показывает, как можно самому сделать струбцины для своей столярной мастерской. При этом они могут быть даже лучше, чем покупные.

4 варианта угловых струбцин, которые можно сделать своими руками

В этом мастер-классе продемонстрировано, как сделать 4 вида угловых струбцин: стандартная, улучшенная, мини-вариант и клиновая:

А вот, как он их делал:

Мощные угловые струбцины

А в следующем ролике он подошёл более основательно к изготовлению угловых струбцин, которые получились прочными и достаточно мощными. Основной материал — обрезки фанеры, что делает струбцины весьма бюджетными. Остальное: стандартные метизы, немного листовой стали и обрезки твёрдой древесины на ручки.

Процесс изготовления угловых струбцин:

Струбцина для склеивания рамок

Мощная струбцина из обрезков для склеивания рамок. С хорошим усилием и геометрией.

За счёт переставляемых угловых упоров и шарнирно-закреплённых направляющих струбцина легко подстраивается под нужный размер рамки и обеспечивает равномерный зажим всех четырёх углов.

Демонстрация процесса изготовления:

Столярные струбцины с длинным зажимом

Струбцины из самых простых материалов. При этом всё вполне функционально.

Струбцины своими руками за 30 минут

Станислав, автор канала «Самопал ПРОДАКШН», сделал струбцины для столярных работ. Как он сам комментирует: «Немного торопился, поэтому получились не очень аккуратно, но это в принципе не главное, главное, что от этого они не стали менее функциональными».

Видео про процесс изготовления струбцин:

Струбцина своими руками за 10 минут. Просто, быстро и дёшево.

Вариант от канала «techno cracy». В комментариях к видео подмечают, что это скорее тиски, но пусть здесь останется.

Процесс изготовления струбцины из подручных материалов:

Быстрозажимные струбцины своими руками

Быстрозажимная струбцина с алюминиевой направляющей

На канале Let’s DIY автор показал, как он делает струбцину с использованием алюминиевой направляющей, фанеры для силовых элементов и дерева.

Деревянная струбцина своими руками без шпилек, болтов и гаек

На канале Workshop Tree продемонстрировано, как делали быстрозажимную струбцину с эксцентриком. По всей видимости это просто пробная модель, так как использована мягкая древесина, но сама конструкция вполне рабочая.

Видео, как сделали деревянную струбцину своими руками

Самодельная быстрозажимная струбцина

На канале Smart Channel автор показал, как он сделал быстрозажимную струбцину

При создании струбцины применена очень удачная конструкция (в отличие от предыдущей модели, показанной выше): эксцентрик закреплён в массивной части губок, что позволяет конструкции противостоять нагрузкам при зажиме заготовок струбциной.

Видео, как изготавливалась быстрозажимная струбцина

Как клеить древесину без вайм и струбцин

Автор канала Столярные уроки Aquila Workshop показал приспособление для склейки щита, которое позволяет обходиться без струбцин и вайм. Этот метод пригодится для разовых работ, для небольших любительских мастерских, а также, если не хватает струбцин. Для небольших изделий вполне можно использовать некондиционные обрезки, каких в мастерской обычно в достатке.

Видео процесса изготовления из тестирования:

Струбцина: делаем в домашних условиях различных видов – варианты, чертежи, реализация

Бухают мастера-кустари. Простите, ведут задушевную беседу. У одного вместо сакраментального «Вася, ты меня уважаешь?» с языка срывается «Вась, а сколько бы ты рук себе хотел?» Тот призадумывается: «Сколько? Да кто ж его знает… Ну, сколько там по работе надо…»

Рук, понятно, чтобы придержать, прижать, подхватить, и пр. Поэтому такого вспомогательного инструмента, как временные съемные зажимы различных видов – струбцины – мастеровому человеку всегда не хватает. Не хватало и во времена, когда эти самые струбцины стоили копейки. Сейчас за хорошую струбцину могут запросить и поболее 1000 руб. При том, что теперь и в мелком штучном производстве широко распространены электроинструмент, электро- и газосварка, склеивание под давлением и др. технологии, требующие надежного удерживания деталей на время рабочего процесса. Назначение настоящей статьи – рассказать читателю, как в домашних условиях изготавливается струбцина своими руками. Желательно – из подручных материалов с минимальной потребностью в сварочных и токарных работах.

Примечание: по-английски струбцина cramp (винтовая), bar clamp (пружинно-рычажная) или просто clamp, аналогично тому, как отвертку (screw driver) зачастую обзывают просто screw. Человек, неплохо знающий разговорный английский, но незнакомый с особенностями технического (это очень разные языки), услышав что-то вроде «Give me screw driver», скорее всего не поймет, чего от него хотят. Тем более, что малообразованные англоязычные артикли чаще всего «глотают». Вдруг вам доведется оказаться в подобной ситуации, прислушивайтесь: «the screw» (именно отвертка) означает инструмент, а «a screw» – какой-то резьбовый метиз (винт, шуруп), который им крутят.

Разновидности

Целью данной публикации не является соорудить нечто вроде энциклопедии монтажных зажимов – их много видов, а патентов на новые, «супер-супер», еще больше. Наша задача – показать, какие из струбцин более всего надобны в домашней мастерской, и как лучше всего сделать струбцину, не тратя много материала и времени.

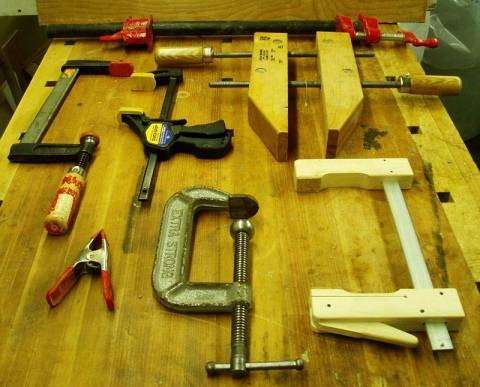

Наиболее употребительные в кустарном производстве виды струбцин показаны на рис:

Струбцина для сварки и пайки труб встык

Как какую делать

Любую из описанных выше струбцин можно изготовить самостоятельно в домашней мастерской. Столярные струбцины делаются из металла – деревянные станина и губки инструмента не выдержат противодавления материала детали(ей), зажим ослабнет уже во время работы, а сама струбцина придет в негодность. С варными и паечными струбцинами и так понятно: только металл; дерево – горючий материал.

Столярные струбцины для работ с ценным деревом либо изделиями лучше делать деревянными, но можно пользоваться и металлическими с проставками из фанеры или ровной драни. Струбцины для склеивания в пласть (на толстые заготовки из нескольких тонких) лучше использовать деревянные, даже если клеится металл или пластик – деревянные губки дают более равномерное распределение давления по плоскости и, соответственно, лучшее качество склейки. Хрупкие детали (стеклянные и т.п.) сжимаются для склеивания только деревянными струбцинами.

G-образные

Станины G-струбцин фабричного производства выполняются литыми. В гараже или сарае, даже в кузне на своем участке, организовать сталелитейку нельзя. Поскольку G-струбцины как самые «хваткие» применяются преимущественно в слесарно-сварочных работах с довольно длинными и/или тяжелыми деталями, то и самодельную G-образную струбцину нужно делать из металла на сварке или цельной.

Мастера-умельцы часто сваривают себе струбцины из листовой стали, поз. 1 на рис.:

Самодельные G-образные струбцины

Видимо, копируя профиль станин заводских изделий, что в данном случае неправильно. Профили литых станин струбцин показаны на поз. 2. Обратите внимание на зализы и галтели (показаны стрелками). Сглаживание профиля необходимо во избежание концентрации механических напряжений: они «любят» углы и щели, как постельные клопы. Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется. Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима.

Вполне надежны самодельные струбцины из отрезков швеллера (поз. 3). Недостатки – трудоемки, несоразмерно тяжелы сравнительно с шириной захвата. Резать швеллер на станины струбцин можно, если вам нужно будет сжимать детали очень сильно. Оптимальный вариант станин струбцин для обычных работ – из профильной трубы квадратного сечения, поз. 4. В зависимости от типоразмера и толщины стенок заготовки струбцины из профтрубы можно делать на ширину захвата до 1 м и более, см. видео:

Видео: струбцины из профильной трубы

Примечание: об изготовлении самого ответственного узла G-струбцины – винтового зажима – см. в конце, поскольку он применяется и в струбцинах других типов.

Разновидностью G-струбцины является поджимная, которую условно можно бы назвать GE-струбциной. Поджимные струбцины хорошо известны строителям маломерных судов из дерева, однако будут весьма полезны и в малом деревянном строительстве (напр. дачного или каркасного дома, хозблока и т.п.).

Чертежи поджимной струбцины и способ их применения показаны на рис.:

Чертежи и порядок применения поджимных струбцин

К примеру, при зашивке, скажем, ригеля (стропильной конструкции) крыши каждая следующая доска сначала плотно прижимается к предыдущей, а уж затем крепится к стропильным балкам. Соответственно, надежность и долговечность всего кровельного пирога намного возрастают.

F-образные

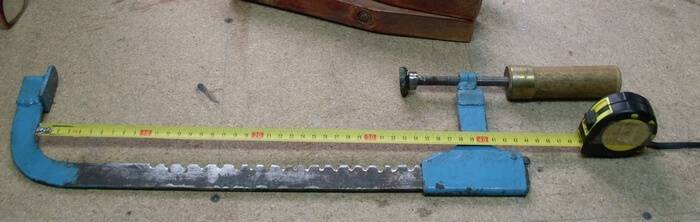

Устройство F-струбцины, так сказать, в полном комплекте, показано на след. рис.:

Устройство F-образной струбцины

В ходе использования башмак двигают по направляющей, пока пятка не коснется детали. Тогда большим пальцем руки сдвигают собачку или нажимают на нее (в зависимости от конструкции фиксатора), при этом башмак заклинивается на направляющей. Тогда деталь дожимают поворотом рукояти винтового зажима, или отводя курок эксцентрикового прижима. Расфиксация и разжимание – в обратном порядке.

Городить сложный фиксирующий механизм в самодельной F-струбцине особого смысла нет. Тогда для заклинивания башмака нажимают на его внутренний обушок, или слегка бьют туда легким молоточком, если струбцина мощная, широкозахватная. Как правило, ползун саморасклинивается уже при разжатии винта или вбросе курка в гнездо. Если же башмак заело, расклинивают его легким ударом по наружному обушку со стороны упора (в направлении, обратном заклинивающему).

Слева на след. рис. даны чертежи быстрозажимной F-струбцины с губками из дерева. В центре – внешний вид инструмента, а справа – порядок пользования им. Размеры пересчитаны из дюймовых; их можно округлить до ближайших целых мм.

Чертежи, внешний вид и порядок использования F-струбцины с губками из дерева

Основное назначение данной струбцины – прижим при склеивании в пласть. Предпочтительный материал губок – клен, вяз, граб, бук, дуб или др. древесина, сочетающая в себе высокую прочность и вязкость; из такого дерева делают, например, упорные гребенки фуговальных и копировальных станков по дереву. О других вариантах самодельных быстрозажимных струбцин см. подборку видео:

Видео: самодельная F-образная струбцина

Видео: эксцентриковая струбцина

Видео: быстрый зажим – струбцина своими руками

Как из профиля сделать простые длинномерные струбцины

Для сборки и сплачивания досок пола, дверных полотен, длинных настенных полок и т. д. необходимо заготовки сжать по всей длине и с одинаковым усилием. Приобретение чего-то подобного в магазине обойдется в кругленькую сумму. При желании и некоторых навыках слесарного дела такие струбцины может сделать любой взрослый человек.

Понадобится

Инструменты: сварка, болгарка, сверлильный станок, рулетка, угольник, маркер, струбцины, магнитные угольники.

Процесс изготовления струбцин для сплачивания и склеивания длинномерных деревянных заготовок

Вкручиваем короткие шпильки в соединительные гайки до конца и завариваем их. Полукруглые головки болтов с квадратным подголовком превращаем в шестигранные.

Ближе к низу соединительных гаек со вкрученными шпильками намечаем и сверлим сквозные поперечные отверстия, вставляем в них болты с квадратным подголовком и накручиваем на них гайки.

Разрезаем соединительную гайку на половинки. На концах длинных болтов с шестигранными головками вместо нескольких витков резьбы выполняем цилиндрическую поверхность.

Накручиваем гайки до головок болтов и привариваем их.

Нарезаем из профильной прямоугольной трубы 25×50 мм 4 заготовки длиной 1000 мм. Можно применить и другие по размеру трубы по обстоятельствам.

Разрезаем стальной уголок 40×40 мм и стальную полосу шириной 40 мм на отрезки длиной 50 мм, а квадратный стержень – равный высоте соединительных гаек.

К широким сторонам профильной трубы прикладываем полку уголка, подложив под нее полоску из жести, и пластину. Замеряем общий размер соединения – 70 мм.

Нарезаем 16 пластин 40×70 мм из полосы. Ставим уголок торцом на пластину так, чтобы одна полка располагалась вдоль ее длинной стороны, а вторая – поперек и не на краю пластины.

Проводим на пластине прямую линию между концами полок уголка. Болгаркой срезаем угол пластины и отделяем ее от полосы. Заготавливаем таких деталей 16 штук.

На пластину со скосом укладываем профильную трубу узкой стороной с отступом от края пластины на ширину прямоугольной пластины. С другой стороны, прижав полку к широкой стороне трубы, ставим на пластину со скосом уголок.

Для обеспечения зазора между уголком и трубой, а также на узкую сторону трубы помещаем полоски жести. Накрываем сверху торцы уголка, прямоугольной пластины и узкую сторону трубы пластиной со скосом.

Сжимаем узел струбциной и привариваем детали друг к другу. Получаем неразъемную коробчатую конструкцию, которая может свободно скользить по профильной трубе. Изготавливаем 8 таких узлов.

Квадратные стержни устанавливаем продольно по центру широкой стороны трубы от ее торца и завариваем в таком положении.

На квадратный стержень сверху продольно укладываем соединительную гайку с вкрученным в нее болтом и привариваем гайку к стержню.

Со свободной стороны профильных труб надеваем по две неразъемной коробчатой конструкции. Причем скос первой должен быть сверху и направлен в сторону соединительной гайки, скос второй также сверху, но направлен наружу.

Сдвоенную гайку почти скручиваем с резьбы болта и, уперев в полку уголка, привариваем.

В центре нижних полок уголков противоположных упоров ближе к их краю сверлим отверстия, привариваем гайки и вкручиваем болты с воротками, слегка заострив концы.

Раздвигаем упоры к концам профильных труб и по разметкам сверлим вдоль их продольных осей систему отверстий.

В сдвоенных гайках, приваренных к упорам, сверлим поперечные отверстия и нарезаем в них резьбу. Вворачиваем в гайки болты и на цилиндрических концах намечаем и выполняем пояски.

Вкручиваем болты с поясками в гайки, а в отверстия вворачиваем стопорные болты с навинченными гайками.

Через сдвоенные гайки и стержни стопорных болтов сверлим сквозные отверстия, вставляем в них болты-воротки и на их концы навинчиваем гайки.

Вкручиваем стопорные болты в гайки упоров и надеваем их на трубы-направляющие. После высыхания краски набор струбцин готов к работе.

Для этого между упорами помещаем доски для склеивания. Упоры со стопорными болтами размещаем вплотную к ближайшей доске и стопорим их. Сдавливаем вторую доску упорами с помощью ходовых винтов.

Смотрите видео

Как сделать струбцину своими руками

Проведение слесарных или столярных работ в необорудованных для этого местах неизбежно связано с проблемой крепления заготовок. Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если те не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, простым, доступным и универсальным, являются струбцины. Мы расскажем, что они собой представляют и как используются, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

Струбцины такого типа подходят для работы с крупными заготовками

Предметы фиксируются за счёт вспомогательного винта и шагового механизма

Стубцина подходит для работы с габаритными заготовками

Струбцины этого типа упрощают стыковку заготовок под прямым углом

Угловая струбцина с двухсторонним угловым блоком

Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.

Видео: самодельная струбцина трубного типа

Угловая

Для изготовления струбцины такого типа можно использовать дерево, металл или дюралюминий. Между собой они отличаются не только материалом, но и прижимной силой и величиной фиксируемой заготовки. В нашем следующем материале представлены подробные инструкции по изготовлению инструментов: //stanok.guru/oborudovanie/kak-izgotovit-svoimi-rukami-uglovuyu-strubcinu.html

Как в быту, так и в профессиональной деятельности, связанной с обработкой дерева и металла, струбцины станут незаменимым помощником. Следуя инструкциям и обладая простым набором материалов, вы сможе своими руками смастерить этот инструмент.

Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

У хорошего мастера струбцин много никогда не бывает. Почему? Да потому что для выполнения конкретных видов работ требуются определенные зажимные устройства. К тому же, они различаются и по размерам: где-то нужна маленькая струбцина, где-то — требуется размером побольше.

Знаю одного мастера, у которого в мастерской хранится более сотни разных струбцин: маленьких, средних и больших. Несмотря на это, он постоянно жалуется, что ему их не хватает… Ну оно и понятно — чем больше разных операций приходится выполнять, тем больше зажимов понадобится.

Если вам вдруг срочно потребовалась какая-то струбцина, которой у вас нет — не торопитесь ехать в магазин: только время и деньги потратите.

Куда проще сделать струбцину своими руками, используя материалы (новые или б/у), которые имеются в наличии. Так делают многие домашние умельцы. Рекомендую и вам поступить подобным образом.

Почему это выгодно? Во-первых, вы уменьшите «залежи» металлолома. Во-вторых, сможете изготовить струбцину требуемой формы и размера (в магазинах необходимую струбцину можно и не найти).

Что касается материалов, то для изготовления самодельных струбцин можно использовать профильные трубы, листовой металл, уголки, запчасти от автомобиля и велосипеда.

Как правило, металл используется для изготовления слесарных струбцин — они должны быть надежные и прочные, и выдерживать большие нагрузки.

Тогда как столярные струбцины изготавливают обычно из дерева твердых пород (дуб, грецкий орех, акация, граб) или фанеры.

Но при необходимости можно и из металла их сделать — например, угловые зажимы, предназначенные для склейки заготовок под углом 90 градусов, обычно делают металлическими, чтобы их можно было использовать и при выполнении слесарных операций.

Самодельные зажимные устройства различаются между собой не только фактическим назначением (например, служат конкретно для слесарных или только для столярных работ) и материалами, из которых они изготовлены, но также и областью применения — на производстве, во время строительства или в домашних условиях.

Например, F-образные и G-образные струбцины считаются универсальными — они позволяют работать с деталями из разных материалов и разных форм, скреплять заготовки между собой или фиксировать их к столу. То есть это одновременно и слесарные, и столярные струбцины.

Помимо этого, существуют также другие модификации, которые можно изготовить своими руками из металла: например, угловые струбцины для сварки (они служат для соединения и жесткой фиксации заготовок под определенным углом — обычно под 90 или 45 градусов) или трубные струбцины — предназначены для работы с большими заготовками (например, можно применять их для склейки деревянных щитов).

Нужно ли делать чертежи? Это дело каждого, но рекомендуем их все-таки делать, поскольку очень сложно держать в голове размеры используемых деталей. Также они могут понадобиться вам, если вы захотите поделиться своим проектом (как сделать струбцину своими руками) с другими людьми.

Различаются самодельные струбцины и по конструктивным особенностям — например, чаще всего в мастерских используются классические струбцины с винтовым зажимом. Но также можно встретить быстрозажимные струбцины, которые удобно использовать при выполнении большого объема работ.

Струбцины из дерева

Данный вариант — первое, что приходит в голову, потому как он прост в исполнении и не затратен. Вопрос только в том, как именно сделать струбцину.

Такая струбцина изготовляется в считанные минуты и удобна в использовании. Обычно для ее изготовления используют сосну или осину. В роли фиксирующего стержня выступает металлический с небольшим количеством гаек.

Для изготовления ручки пригодится практически любая древесина, которая не имеет повреждений или брака. Детали, которые должны будут проходить по фиксирующему стержню, должны быть сухими и подвижными.

Механизм работы заключается в том, что по бокам фиксирующего стержня должны располагаться гаечки, которые не позволяют сдерживающему механизму разойтись. Выбор гаек зависит от вас: выбирайте в зависимости от предпочтений и бюджета.

Для дополнительной защиты сбоку необходимо накрутить еще гаек с шайбами, они должны будут останавливать гайки. Чтобы добиться максимального качества струбцины, сделанной своими руками, советуем посмотреть чертежи.

Струбцина из стали

Более трудным вариантом является самодельные струбцины из металла. Чаще всего они тоже выглядят как английская буква «F». То, что отличает ее от деревянной, понятно из названия — в ее устройства входят металлические детали.

Важно учитывать, что от свойств металла зависит долговечность самого изделия. Пластины — наиболее трудные детали в этом устройстве, в них необходимо проделать несколько отверстий.

После того, как вы закончите изготавливать деталь струбцины, вам необходимо будет зачистить ее поверхность с помощью наждачки или чего-либо другого, потому как эта деталь должна быть гладкой, без внешних дефектов и заусенцев.

Где используют самодельные зажимы

В гараже, помещении для столярных работ мастер собирает комплект инструментов, которые понадобятся для различных поделок. Часто необходимо заготовки устойчиво крепить к столу или верстаку, чтобы выполнить отделку материала.

Нужна будет струбцина для сохранения устойчивого положения деталей в следующих случаях:

Сварщикам тоже часто требуется устойчивый, надежный держатель с металлическим корпусом, чтобы свободно работать обеими руками.

Струбцина в виде буквы F

Данные варианты может быть как металлическими, так и деревянными, а по своим формам они похожи на штангенциркули. Сделать такую струбцину все равно нетрудно. В качестве материала рекомендуется брать прочные виды дерева или металл.

В рейке требуется сделать небольшие врезки для того, чтобы можно было фиксировать подвижные детали. Ваши заготовки закрепляются с помощью держателя, который настраивается благодаря гайкам. Если держатель ослаблен, заготовка легко достается из струбцины.

Обратите внимание!

Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

Алгоритм рабочих процессов

В основном струбцина зажимает детали под прямым углом. Но можно в конструкции устанавливать наклон по необходимости.

Металлические устройства крепко держат заготовку, они устойчивые и более надежные.

Нужно соблюдать порядок действий:

Можно на практике испытать эти рекомендации:

Обыкновенное устройство создает проблемы с некоторыми видами работ. По причине ограниченного расположения установки, которое может выполнять действия под прямым углом. Устраняют ограничение разъемным болтовым соединением, прижимным регулируемым болтом. С помощью метиза выбирают угол, затем крепят заготовки.

Принцип действия струбцины

Со струбцинами механики, столяры, слесари и другие встречаются еще во время обучения в школе — на уроках технологии. Струбцины легко сделать своими руками, а нужны для закрепления различных деталей из дерева или металла. Закрепляют их как в тисках и далее обрабатывают или обрезают.

В прошлом данное устройство не могло полностью освободить руки мастера, и ему приходилось удерживать древнюю струбцину. В наши дни все намного проще: струбцины не только быстры и удобны в использовании, но еще и принцип их работы понятен и прост в повторении. Существуют даже быстрозажимные струбцины, которые вы без труда сможете сделать своими руками.

Основой современной струбцины является как винтовой механизм работы, так и рычажный.

Благодаря последнему типу возможно быстро и легко зафиксировать заготовку в определенном положении без утомительных однотипных движений, потому как все работает благодаря простым физическим законам и рычагам. Их называют «быстрозажимные струбцины». Они просты и понятны в изготовлении, их легко смастерить прямо дома.

Стоит отметить, что благодаря таким устройствам можно рассчитывать, насколько сильным будет давление, оказываемое на заготовку. Это важно в том случае, если вы не хотите повредить текстуру дерева или оставить вмятины на детали.

Обратите внимание!

Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

Другие разновидности отличаются всего-навсего только тем, что заготовки в них закрепляются по-другому.

Универсальное устройство

Приспособление для сварки труб

Это приспособление пригодится для сварки труб.

Как изготовить струбцины своими руками

Особенности конструкции

Струбцина может быстро выйти из строя, поэтому так важно знать, как смастерить самодельный инструмент. Составными частями данной металлической конструкции являются рычажная часть, рама, губы зажима и подвижная деталь. В чем преимущества зажимных инструментов:

В чем преимущества зажимных инструментов:

Легкий вес. Данный агрегат в отличие от обыкновенных тисков мобилен и транспортабелен. Конструкцию можно сделать при желании и стационарной.

Семантическое изображение зажима

Многофункциональность. Современные металлические струбцины универсальны, их используют для работы с различными материалами: детали из металла, древесины или пластика. Кроме того, формы предметов могут быть объемными, гладкими и даже трубчатыми, а размеры могут варьироваться от нескольких сантиметров до десятков сантиметров.

Применение самодельной стальной струбцины

Модели зажимных инструментов делятся на следующие классы по работе механизмов и структурным особенностям:

Это интересно: Подъемник для гипсокартона своими руками — чертежи и схемы

Технология изготовления

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Инструменты для изготовления струбцины любого типа

1 вариант

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.

Разрезаем арматуру на отдельные элементы, чтобы приступить к изготовлению челюсти для фиксации, как показано на фото с инструкцией.

Сначала делаем скользящую часть и добавляем гайку к подвижному рычагу.

Затем начинаем изготавливать винт и крутящуюся подставку для поворотов.

Нарезаем резьбу в стержне, затем конструируем плечо.

Финишным этапом будет изготовление ручек и панелей на челюсти.

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

Струбцины для обработки мебели

Отдельно рассматриваемым вариантом являются мебельные инструменты. Все модели должны отвечать ряду требований:

Кроме того, подобные приспособления обязательно должны иметь удобные формы (мебельные детали не всегда отвечают традиционным габаритам и формам). Независимо от материала изготовления (а чаще всего в данной роли выступают металл и древесина), рабочие поверхности покрывают дополнительными планками для защиты мебели от повреждения.

Выделяют следующие типы мебельных струбцин:

На практике используется комбинированные модели с гидравликой, триггеров, вакуумом. Это G-образные и F-образные типы струбцин, которые применяются для фиксирования сложных предметов, силиконовых деталей (с чувствительной поверхностью к механическим воздействиям).

Струбцина быстрозажимная своими руками

Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.

Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.

По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.

Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.

Зажим для удержания и фиксации мелких деталей

Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.

Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.

Струбцина из прута арматуры и дерева

Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.

В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.

Далее в блоке сверлится сквозное отверстие 7,5 мм, и забивается готовый арматурный крюк, по линии нужно сделать отверстие под ходовой винт и собрать струбцину.

Изготовление слесарной струбцины

Слесарные работы в необорудованном помещении всегда имеют одну постоянную проблему, с которой приходится сталкиваться слесарям, это крепление заготовок. Нельзя исключить перемещение по столу заготовки, если стол не оборудован крепежными средствами. Одним из таких доступных и весьма простых средств является слесарная струбцина, изготовленная своими руками.

Для того чтобы изготовить струбцину своими руками, необходимо обладать минимальными навыками в слесарной работе. Для ее изготовления используется дерево, шпильки, металлопрокат, трубы, брус деревянный. Также не помешает наличие сварочного аппарата. Самое главное при проведении любых работ нужно следовать инструкции и соблюдать технику безопасности.

Рассмотрим вариант изготовления струбцины из дерева. Размер можно подобрать самостоятельно, какой больше всего подходит по типу работ. В конечном итоге должна получиться струбцина винтового типа.

Примеры самодельных струбцин

На самом деле для производства зажимов в домашних условиях существует большое количество примеров. Для этих целей, например, возможно переделать металлообрабатывающие ножовки.

Сборка струбцины

Профильные
трубы соединяют между собой серёжками. Размер серёжек задаёт максимальную
толщину деревянного щита, который струбцина может сжимать.

Заданная высота серёжки и струбцины

Упорный
болт, вставленный в отверстие, будет удерживать деревянный щит при сдавливании.

Шпилька будет
давить на деревянный щит через специальную вставку. Она выполнена из прочного
дерева с металлическими накладками.

Вставки под шпильки

На шпильку
накручивают удлинённую гайку, которую используют для закручивания шпильки
руками или ключом. Удлинённая гайка плотно сидит на шпильке, так как зажата
контргайкой.

Иногда
вместо удлинённой гайки устанавливают ручку. Однако в этом случае нельзя на
щите близко друг к другу устанавливать две струбцины.

Контрящая гайка на шпильке

При
сборке струбцины необходимо выдерживать одинаковыми все отступы для крепежей
серёжек в начале и в конце направляющих. Если эти размеры будут разными, то
между направляющими образуется щель. У струбцины должны быть параллельными обе
направляющие.

Важный размер
Щель между направляющими

Особенности инструмента

В быстрозажимных струбцинах ходовой винт либо отсутствует, либо ему отведена второстепенная роль – задать диапазон ширины (или толщины) обрабатываемых деталей.

Основа приспособления – быстрый плунжерный или рычажный зажим, на который ложится работа, выполняемая мастером. Дело в том, что в стандартных винтовых струбцинах при фиксации или освобождении детали потребовалось бы завинтить или отвинтить ходовой винт, при этом приложив заметную силу.

Крутить рычажную струбцину не нужно – она напоминает застёжку на чемодане из-под перфоратора или шуруповёрта: одно-два движения, и фиксатор затянут (либо ослаблен). Простое название быстрозажимной струбцины – «зажим»: ось задаёт лишь направление, а в качестве зажима выступает колесо с рычагом.

Данное приспособление легко сделать самостоятельно. Это резонно: промышленные аналоги достигают в цене 2-х тысяч рублей, на деле же оказывается, что даже небольшое количество стали, задействованное при изготовлении струбцины, стоит примерно в 10 раз дешевле, чем готовое заводское изделие.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.

Как сделать струбцины из дерева, фанеры, металла

Каждый столяр во время работы применяет струбцины, надежно фиксируя с их помощью заготовки. Сделать такое приспособление можно самостоятельно, причем вариантов исполнения существует несколько.

Струбцины бывают простые, универсальные и специализированные. Не так давно появился новый вид изделия – быстрозажимное. Такой элемент может сжать до 450 кг. Полезно будет изучить инструкцию по созданию струбцин для дерева своими руками.

Угловой вариант

Независимо от типа струбцины, она должна крепко зажимать детали для их соединения или обработки. Угловое столярное приспособление помогает скреплять заготовки из дерева под определенным углом (чаще всего 90°, но бывают и другие). Без этого не обойтись при сборке мебели и рамок.

Для того чтобы смастерить такую струбцину из дерева своими руками, потребуется следующие материалы:

Из фанеры вырезают квадратную дощечку со стороной 25 или 30 см. На ней закрепляют два бруска под углом 90 °.

Важно! Угол должен быть отмерен с высокой точностью, поскольку от него зависит правильная фиксация деталей.

Вначале бруски приклеивают, затем зенкуют, просверливают дрелью отверстия и закручивают саморезы или другие крепежные элементы. От центра брусков проводят перпендикуляры – здесь будут проходить винтовые шпильки.

На расстоянии 20 мм от угловых крепят упорные бруски, выдерживая между ними промежуток. Он должен быть чуть больше ширины деталей, которые предстоит зажимать самодельной струбциной. Шпильки лучше вкрутить сразу, перед фиксацией упоров. Потребуется также вырезать подвижные колодки, которые будут соединены со шпилькой (при ее выкручивании заготовка будет прижиматься к угловому бруску).

Таким же способом делается струбцина из фанеры или листов ДСП. В ней вместо деревянных брусков берут толстый фанерный лист. Есть другие варианты изготовления своими руками струбцин, но принцип их сборки в целом схож.

Струбцина в форме штангенциркуля

Приспособления, которые имеют форму штангенциркуля, используются для сильной фиксации маленьких деталей. Для самодельной струбцины потребуется, как и прежде, фанера и бруски небольшой толщины.

В качестве винта лучше всего взять шпильки с резьбой прямоугольного профиля или трапециевидного. Шаг резьбы – 2 витка на см. Очень хорошо, если на шпильке с одной стороны будет целик чуть меньшего диаметра, чем резьба. Он может использоваться для посадки ручки. С другой стороны желателен целик чуть большего диаметра для посадки подшипника.

Итак, в простейшей струбцине один конец будет неподвижным, а второй будет продвигаться посредством червячной передачи.

Для освобождения заготовки нужно передвинуть кронштейн на требуемое расстояние и повернуть на несколько оборотов вороток. Таким образом элемент зафиксируется. После этого можно отпустить механизм и заготовка освободится.

Самый простой вариант этой модели оснащен рельсовой конструкцией. Направляющие, которые устроены параллельно, имеют вырезанные пазы на равном расстоянии. Неподвижные упоры закрепляются при помощи тяг, изготовленных из металла. Ровно по ширине заготовок они могут перемещаться. В торце брусов следует установить неподвижные упоры, которые имеют червячный механизм. Обычным способом происходит зажим шпилькой и мебельной гайкой.

Самозажимной вариант

Для склеивания деталей лучше выбрать самую простую модель струбцины, которая имеет F-образную форму. В магазинах продают различные модели, которые состоят не только из древесины, но и из металла. Стоимость таких инструментов высока. Поэтому многие мастера предпочитают изготавливать их своими руками.

Для небольших операций отлично подойдет зажимная струбцина кулачкового типа. Например, если необходимо склеить небольшие детали или зафиксировать заготовки. Такая модель работает так же, как и ф-образный элемент. В состав инструмента входят 2 губки и направляющие шины. Губки: подвижная и неподвижная. Для надежного зажима необходимо хорошо зафиксировать заготовку и повернуть кулачок на 90 градусов.

Сделать такой инструмент можно самостоятельно при минимальном наборе инструментов и материалов. Перед началом следует начертить чертеж изделия. Можно использовать любой материал для изготовления, а также изменять стандартные размеры по своему желанию.

Шину изготавливают деревянную или металлическую. Маленькие болты и заклепки можно применять вместо металлических штифтов. Рекомендуется изготавливать одновременно подвижные и неподвижные губки, так как они зеркально отображают друг друга. Их ширину и длину можно изменять, чтобы увеличивать захват изделия.

Для склейки досок (щита)

Зажимные струбцины нужны для фиксирования делянок, которые после высыхания клея используются для мебельных щитов. Такие изделия отличаются от простых своей длиной. Другими словами, они имеют большой размах губок. Если покупать в магазине такой материал, то придется выложить приличную сумму. Поэтому мастера предпочитают делать зажимные механизмы самостоятельно.

Материалы и этапы сборки

Для того чтобы изготовить зажимы для дерева, понадобятся следующие элементы:

Основой материала является труба, от которой отрезают кусок требуемой длины. В зависимости от размера губок необходимо распилить брусок. Кусочки должны быть от 15 до 20 см. Для свободного движения бруса по трубе следует сделать отверстие диаметром 2,5 см на расстоянии от края 2,5 см. Параллельно отверстию нужно выполнить пропил с того же торца. Для фиксации губки на трубе соединяют отверстие с торцом.

В нижней зажимной части устроено 2 губки, она немного больше верхней, имеет дополнительную гайку. По строению же обе части одинаковые. Дополнительная забивная гайка располагается в противоположном конце трубы, в которую устраивается шпилька с гайкой типа «барашек».

Во второй разборной подвижной части нет таких зажимных деталей, как пропилы и гайки. Размеры такого элемента тоже немаленькие. В этой части необходимо сделать углубление для устройства шпильки.

Принцип действия

Принцип работы струбцины очень простой. Необходимо развести крайне губки таким образом, чтобы они были друг от друга на расстоянии на 3 см большем, чем ширина щита, который будет установлен. Далее нужно зафиксировать их на трубе. Для этого зажимают гайки, которые расположены по краям. Заготовки необходимо положить на трубки и заклеить клеем. Затем их нужно стянуть между собой при помощи вращения «барашка».

При умении пользоваться болгаркой и сварочным аппаратом можно сделать такую же струбцину для склеивания дерева из металла.

Для поддержания плоскости делянки трубками рекомендуется устроить струбцины в шахматном порядке. Главным преимуществом такого инструмента является простота изготовления и эксплуатации.

Специальные конструкции струбцин

Освоив навыки изготовления струбцин простой формы, можно совершенствовать их и делать приспособы для соединения сложных деталей.

Встречаются самодельные струбцины, сделанные из деревянной вешалки, которую распиливают на части. Комбинируют дерево и сталь, выполняют более удобные ручки, позволяющие быстро закручивать винт. Это особенно важно, если надо часто менять положение или использовать несколько струбцин одновременно. В случае сложных заготовок можно вначале вырезать их из бумаги, а затем перенести на фанеру.

Хотя более надежными являются сварные изделия из металла, деревянные конструкции тоже применяют не только для столярных, но и для токарных, плотницких работ. Не нужно иметь особых навыков для создания струбцины. Сделать такое изделие из дерева можно в неограниченном количестве своими руками. Потребуется лишь уделить процессу изготовления определенное время.

Струбцина своими руками: назначение, разновидности, изготовление

Заветная мечта любого самодельщика – наличие у него дополнительных рук! Ведь надо, например, удерживать совмещённые одна с другой детали, пока не прошла сварка или склейка. Необходимо позиционировать эту комбинацию точно под сверлом на станке. При этом, приходится ещё инструмент держать, иногда двумя руками. А своих рук всего две. И тут на помощь приходят струбцины. Сделать их своими руками под силу любому мало-мальски знакомому со столяркой. Они и детали между собой сожмут крепко, и к рабочему столу придавят. Удобная вещь!

Струбцина – что это такое

Струбцина – это вспомогательный инструмент слесаря, столяра, плотника. Применяется для временного, по требованиям технологии, соединения двух или нескольких деталей при склейке, перед сваркой, для точного сверления пакета.

В работе струбцина бывает даже удобней, чем тиски. С ней можно работать в любом месте, держать её под любым углом. А тиски жёстко привинчены к столу, их нельзя перенести и изменить ориентацию в пространстве.

Вид и конструкция струбцины определяется её назначением. Когда надо надолго и прочно связать две детали, используют устройство с прижимным винтом. Для быстрого прихватывания годится механизм с рукояткой и храповиком. Специальные струбцины применяют в столярном деле при склеивании двух брусков под прямым углом. Отличаются они друг от друга и размерами, и материалом, и технологией их изготовления.

При необходимости, возможно сделать струбцину из подручных средств своими руками под свои индивидуальные потребности.

ФОТО: instrumentn.ru Струбцина с трещоткой для быстрого захвата

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ru Угловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ru Торцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ru Угловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

Особенности изготовления зажимных инструментов разных типов

Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.

Быстрозажимные

Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.

А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.

ФОТО: pimg.mycdn.me Быстрозажимная струбцина кулачкового типа

G-образные

G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.

Торцевые

Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.

T-образные

При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.

F-образные

Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.

Угловые

Столярная угловая струбцина описана в выше.

Ленточные

Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.

Трубные

«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).

ФОТО: youtube.com Трубная струбцина для склейки щитов

Пружинные

Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.

ФОТО: usamodelkina.ru Самодельная пружинная струбцина

Заключение

Разнообразие технологических задач, стоящих перед мастером, вызвало появление огромного числа всевозможных моделей струбцин. Почти все они присутствуют в массовой продаже, и стоят вполне доступно. Но бывают ситуации, когда нужно большое число одинаковых простых зажимов. В этих случаях выгоднее самому изготовить эти устройства в требуемом количестве.

Как сделать струбцины из дерева, фанеры, металла

Зачем создаются проклеенные щиты из дерева

Даже в том случае, если толщина позволяет создавать изделия с большой шириной, их последующая эксплуатация вызывает большие сомнения. Те, кто часто имеют дело с древесиной, отлично знают, что изделия из цельного дерева являются довольно капризными в плане использования.

Чтобы изделие из дерева не утратило свою изначальную форму, саму древесину необходимо заранее очень хорошо высушить. Желательно не меньше четырех недель продержать материал в условиях того помещения, где изделие будет расположено впоследствии. Однако это условие очень сложно соблюсти, если речь идет о подоконнике или двери. Перепады температуры и влажности, так или иначе, приведут к деформации.

Склейка помогает избавиться от этого недостатка. Для этого деревянные бруски складываются в целостный щит, а затем проклеиваются. Чтобы заготовка действительно превратилась в единое целое, используется специальный механизм – струбцина. Ее довольно просто можно создать в домашних условиях, хорошо сэкономив на заводских моделях.

Струбцины для обработки мебели

Отдельно рассматриваемым вариантом являются мебельные инструменты. Все модели должны отвечать ряду требований:

Кроме того, подобные приспособления обязательно должны иметь удобные формы (мебельные детали не всегда отвечают традиционным габаритам и формам). Независимо от материала изготовления (а чаще всего в данной роли выступают металл и древесина), рабочие поверхности покрывают дополнительными планками для защиты мебели от повреждения.

Выделяют следующие типы мебельных струбцин:

На практике используется комбинированные модели с гидравликой, триггеров, вакуумом. Это G-образные и F-образные типы струбцин, которые применяются для фиксирования сложных предметов, силиконовых деталей (с чувствительной поверхностью к механическим воздействиям).

Специальные конструкции струбцин

Освоив навыки изготовления струбцин простой формы, можно совершенствовать их и делать приспособы для соединения сложных деталей.

Встречаются самодельные струбцины, сделанные из деревянной вешалки, которую распиливают на части. Комбинируют дерево и сталь, выполняют более удобные ручки, позволяющие быстро закручивать винт

Это особенно важно, если надо часто менять положение или использовать несколько струбцин одновременно. В случае сложных заготовок можно вначале вырезать их из бумаги, а затем перенести на фанеру

Хотя более надежными являются сварные изделия из металла, деревянные конструкции тоже применяют не только для столярных, но и для токарных, плотницких работ. Не нужно иметь особых навыков для создания струбцины. Сделать такое изделие из дерева можно в неограниченном количестве своими руками. Потребуется лишь уделить процессу изготовления определенное время.

Простые модели

Простая по конструкции, изготовленная струбцина своими руками из металла позволит склеить детали. Можно их зажать и оставить, пока клей полностью не затвердеет. Для этого нужно подготовить:

Работа с зажимным устройством:

На следующую модель нужна монолитная ножовка.

Вернее, понадобятся рамы от пил для резки металлических фрагментов. Кроме этого подготавливают:

На один конец рамы приваривается опорная площадка, на другой устанавливается гайка для установки регулировочного винта с муфтой и ручкой.

Алгоритм рабочих процессов

В основном струбцина зажимает детали под прямым углом. Но можно в конструкции устанавливать наклон по необходимости.

Металлические устройства крепко держат заготовку, они устойчивые и более надежные.

Нужно соблюдать порядок действий:

Создают корпусную часть, на производство основания используют сплавы с толщиной в 10 мм. Зажимы делают из уголков, которые приваривают или крепят болтами.
На прижимное устройство подойдет металлический стержень, консоль или скрепленные друг с другом несколько гаек. На кронштейне сверлят отверстия, накручивают резьбу

Фиксируют к основе болтами.
Когда формируют угол, обращают внимание на прижимные скобы. Соединяют только одинаковые по размерам уголки

Надежной конструкцией будет зафиксированная муфта с уголком, установка 2 такого же элемента, прижатого к скобам и скрепленного сваркой.
Правильный монтаж подвижного устройства. С боковых сторон идет крепление направляющих, по ним будет осуществляться передвижение внутреннего основания. Вырезают паз по направлению луча, разделяющего конструкцию с угла на 2 равные части.
Дрелью делают отверстия, шуруповертом закручивают болты с гайками и шайбами.
Метиз выбирают с резьбой на стержне, которая накручена не до головки.

Можно на практике испытать эти рекомендации:

Обыкновенное устройство создает проблемы с некоторыми видами работ. По причине ограниченного расположения установки, которое может выполнять действия под прямым углом. Устраняют ограничение разъемным болтовым соединением, прижимным регулируемым болтом. С помощью метиза выбирают угол, затем крепят заготовки.

Как сделать металлические ваймы

Мастер-класс по созданию домашней струбцины умещается в несколько несложных этапов:

Нужно подготовить металлическую основу. Длина основы должна быть не менее метра. В отдельных случаях может потребоваться трубогиб.

Далее выполняется сбор изделия на болтах. Детали будущего пресса будет удобно сваривать. Если сборка ведется на металлических уголках, на равных промежутках друг от друга надо зафиксировать швеллер.
Край швеллера и короткий уголок надо разместить между длинными деталями так, чтобы они располагались перпендикулярно в отношении друг друга

Под гайки полезно будет вставить прокладки около сантиметра.

Затем важно обработать соединения сварочным аппаратом. Стык швеллера и уголка обрабатывать не нужно

Если это сделать, получившийся шов создаст много хлопот в процессе склейки деревянных щитов.
Зажимы создаются из обыкновенного металлического прута, диаметром около пяти сантиметров. В торце просверливается сантиметровое отверстие, и внутрь устанавливаются шарикоподшипники.

Использование шарикоподшипников позволит снизить трение, а значит и увеличит продолжительность службы изделия.

Создавая удобные столярные ваймы для мастерской своими руками важно пристально следить, чтобы детали были размещены строго параллельно. Поможет в этом строительный уровень

Желательно стараться делать так, чтобы в ходе сварки металл не искажался.

Наглядное видео позволит разобраться в нюансах сборки.

4 варианта самодельной быстрозажимной струбцины, которые пригодятся каждому мастеру

Многие домашние мастера согласятся, что покупные струбцины имеют крайне малый срок службы.

Зачем тогда вообще тратить деньги на такой инструмент? Не проще ли сделать струбцины своими руками?

Конечно, проще! Вы сами можете в этом убедиться.

В сегодняшней статье рассказываем, как изготовить удобные и долговечные быстрозажимные струбцины для слесарных и столярных работ.

Как сделать быстрозажимную струбцину своими руками

Первым делом надо изготовить раму инструмента. От металлической полосы отрезаем две заготовки длиной 25 см и 15 см.

С одной из сторон обрезаем детали под углом 45 градусов, после чего свариваем вместе перпендикулярно друг другу. В результате должна получиться деталь Г-образной формы.

На следующем этапе приступаем к изготовлению подвижной части струбцины.

Для этого отрезаем две заготовки из металлической полосы длиной по 16 см.

Первую заготовку укладываем на ровную поверхность и кладем сверху раму струбцины. По обе стороны рамы укладываем кусочки металла шириной 1 см и 1,5 см, как показано на фото ниже.

Сверху кладем вторую заготовку из металлической полосы. Подкладываем под нее кусочек бумаги, чтобы был зазор.

Если не сделать зазор, подвижная часть будет плохо перемещаться вдоль длинной стороны рамы.

Обратите внимание: на кусочках металла, которые используются для изготовления подвижной части, нужно снять небольшие фаски — на заготовке слева фаска снимается снизу, а на правой — сверху.

Фаски мы снимаем для того, чтобы можно было быстро освободить прижимную губку и сама фиксации была более надежной.

На следующем этапе приступаем к изготовлению эксцентрикового прижима.

Сначала от стального кругляка диаметром 22-24 мм отрезаем кусочек шириной 9 мм, после чего высверливаем в нем отверстие со смещением от центра.

Далее отрезаем кусок профтрубы, предварительно высверлив в ней два отверстия и соединив их между собой. Отрезаем одну из стенок заготовки.

В эксцентрике перпендикулярно уже просверленному отверстию нужно просверлить еще одно отверстие, в которое вставляем кусок болта (рычажок), предварительно обточив конец ножки до нужного диаметра, и обвариваем.

После этого крепим эксцентриковый прижим к подвижной части струбцины и собираем все детали воедино. Проверяем работоспособность самодельной конструкции.

Обратите внимание: поскольку рычажок короткий и не очень удобен в использовании, надеваем на него деревянную рукоятку. Теперь никаких нареканий.

В завершении останется только приварить прижимную губку к верхней части рамы, как показано на фото.

В нижней (длинной) части рамы сверлим отверстие, нарезаем резьбу и вкручиваем винт, который не позволит подвижной части слететь с направляющей.

Видео по теме

Подробнее о том, как сделать быстрозажимную струбцину своими руками, рекомендуем посмотреть в авторском видеоролике с канала Los Bestauradores.

Быстрозажимная струбцина — нужный инструмент в домашней мастерской

Также такой струбциной можно зажимать и деревянные заготовки.

Конструкция самодельной быстрозажимной струбцины на первый взгляд кажется немного замудренной, но на самом деле она довольно простая и понятная.

Условно в конструкции струбцины можно выделить три основных части:

Пошаговый процесс изготовления быстрозажимной струбцины

Первым делом понадобится кусок резьбовой шпильки длиной около 30 см. Делаем разметку, и вырезаем продольный паз (примерно на ⅔ длины).

На шпильку надевается металлическая муфта без внутренней резьбы — в ней надо вырезать часть стенки.

Отрезаем кусочек квадратного прутка, вставляем его в паз муфты, и обвариваем.

Конец резьбовой шпильки необходимо будет обточить, чтобы получилась ровная площадка с двух сторон. Размечаем, и сверлим сквозное отверстие.

Из листового металла автор вырезал заготовку требуемого размера и формы, и приварил ее к муфте, как показано на фото ниже.

На следующем этапе необходимо отрезать две полосы металла одинаковой длины.

Крепим их к верхней части резьбовой шпильки (с двух сторон) параллельно друг другу таким образом, чтобы между полосами был зазор. В качестве крепежа выступает болт с гайкой.

В результате у нас получились прижимные губки: подвижная и неподвижная.

От стального кругляка отрезаем две «шайбы», болгаркой делаем на них насечки, после чего привариваем их к прижимным губкам.

Далее нам потребуются профильная труба и квадратный пруток. В профильной трубе вырезается паз. Заготовки свариваем вместе под прямым углом.

В торец профтрубы вваривается удлиненная гайка.

После этого нужно будет укоротить квадратный пруток до требуемой длины. Получившуюся деталь привариваем к резьбовой шпильке.

В завершении останется только изготовить быстрозажимной механизм и ручку (мастер использует рукоятку от плоскогубцев). Крепим изготовленные детали к самодельной конструкции.

Видео по теме

Процесс сборки быстрозажимной струбцины показан в авторском видеоролике. Идеей поделился автор YouTube канала Mr Novruz.

Как сделать быстрозажимную струбцину на верстак

В данном обзоре мастер показывает процесс изготовления самодельной быстрозажимной струбцины. Крепится она к верстаку.

Чтобы сделать струбцину, автор использует кусок металла толщиной 6 мм, а также стальную полосу шириной 40 мм и полосу шириной 25 мм.

Первым делом необходимо сделать разметку на заготовках, и вырезать детали, которые потребуются для изготовления быстрозажимной струбцины.

Конструкция струбцины состоит из станины, которая будет крепиться к верстаку, ручки, прижимной части и 4-х пластин с крепежными отверстиями.

Основные этапы работ

На следующем этапе прикручиваем к основанию пластины с отверстиями, а к ним — ручку.

Далее к передним двум пластинам необходимо приварить прижимную часть струбцины. Приварить ее надо примерно посередине пластин.

В качестве прижимного «пятака» для быстрозажимной струбцины автор решил использовать шляпку болта.

Если заготовка толстая, то болт можно немного подкрутить. То есть в данном случае болт не приварен жестко, а вкручивается в гайку. Это дает возможность работать с заготовками разной толщины.

Видео по теме

Подробно о том, как сделать своими руками быстрозажимную струбцину на верстак, можно посмотреть в видеоролике на нашем сайте.

Как сделать быстрозажимную струбцину из слесарных клещей

Старые зажимные клещи, которые пылятся на полке, можно использовать, чтобы сделать быстрозажимную струбцину.

Сама доработка очень простая, а пользы от нового инструмента будет в разы больше. Так почему бы не воспользоваться этой идеей?

Тем более что из основных материалов для изготовления струбцины нам потребуется только металлическая полоса.

Эту интересную идею мы подсмотрели у автора YouTube канала Creative Tool Mistry. Советуем взять себе на заметку.

Процесс изготовления самоделки

В первую очередь необходимо будет отрезать верхнюю прижимную губку. Сделать это можно с помощью ножовки по металлу или болгаркой.

Дальше нам потребуется два кусочка металлической полосы. Заготовки должны быть одинаковой длины.

Подготовленные отрезки металлической полосы привариваются по бокам прижимной губки, которую мы отрезали ранее.

В результате у нас должна получиться подвижная прижимная губка (как на F-образной струбцине).

Затем привариваем к свободному торцу кусочек полосы, чтобы получился замкнутый контур. Зачищаем сварные швы.

На следующем этапе необходимо будет приварить к слесарным клещам штангу (или шину). Для этого мы будем опять использовать металлическую полосу.

В завершении останется только надеть подвижную прижимную губку на штангу. Самодельная струбцина с быстрым зажимом готова. Как видите, нет ничего сложного, чтобы сделать своими руками такой инструмент.

Видео по теме

Подробно о том, как изготовить быстрозажимную струбцину из слесарных клещей, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.
