Как сделать шипованную резину на машину своими руками

№2 Самостоятельная дошиповка зимней резины!

Здравствуйте мои читатели!

В данной «внеплановой» записи БЖ речь пойдет о самостоятельной дошиповке зимней резины.

Пришло время «переобуваться», а я блин летом сани не готовил!
Когда глянул на доставшуюся мне по наследству зимнюю резину на дисках — офигел.
«На поле боя со льдом, из окоп не все бойцы выгладывали, однако ни одного потерянного бойца».
Терперь более понятно — некоторые шипы были обломаны, при этом ни одного выдранного.

Пришлось срочно достаточно дотошно изучать тему, покупать ремонтные шипы и осваивать самостоятельную технику ошиповки!

Оказалось все очень и очень просто!
Нам понадобится:
1.Сьемник стопорных колец.
2.Отвертка. Я выбрал две: одну более узкую — для извлечения остатка шипа, вторую пошире, в ней я сделал посередине бровку, что бы было удобнее вставлять шип, вероятность соскальзывания отвертки будет мала
3.Молоток. На всякий случай, вдруг рядом кто спросит нафиг тебе это нужно.
4.Ну и конечно — сами ремонтные шипы (какие — см. далее).

В моем случае — я более узкой отверткой из резины доставал остатки шипа, поддев его под «пятку» (основу шипа).

Остается отверстие, как и в случае вырванных из своих мест «родных» шипов.
Если у вас вырванные шипы, то очистите отверстие (можно аккуратно более узкой отверткой).
Ремонтные шипы бывают разные, для протекторов с разной степенью износа и разной заводской «усадки» шипа.
Например по высоте: 7, 8 (самые наверно востребованные) и 9 мм.
Измерьте глубину «ямок» от шипов на своей резине и подучите необходимую (общую) высоту ремонтного шипа. Это можно сделать штангенциркулем или даже например спичка+линейка.

Корректная установка и выбор шипа

Я выбрал такие отечественные ремонтные шипы

Наковырял цветмет и гальку для личного пляжа 🙂

Ну и собственно сам процесс самостоятельной ошиповки (без дорогих приспособлений).
Смачиваем отверстие мыльной водой — для того чтобы легче было вставить ремонтный шип (я сделал мыльный водичку и смачивал губкой).
Далее вставив сьемник в отверстие раздвигаем его и вставляем «наискосок» ремонтный шип. После чего более широкой отверткой утапливаем шип на свое место.

И все! Молотком можете утопить как вам кажется не до конца усевшиеся в места шипы. Я всего пару раз стукнул, но думаю можно было и без этого.

Самостоятельную ошиповку подручными средствами можно делать в одного, однако быстрее и удобнее делать вдвоем: один смачивает и раздвигает, второй вставляет и утапливает шип.

Экономия может выйти достаточно нормальная, учитывая, что ошиповку например в нашем городе делают 16-18 руб за 1 шип. При этом надо везти куда-то резину.
А здесь данную простую процедуру можно произвести в своем гараже, при чем на передних колесах — даже не снимая их, повернув руль в сторону.

Недостаток при самостоятельной ошиповке один — так как продают ремонтные шипы по 500 штук в упаковке, то много остается — например у меня их осталось порядка 350 шт. (продам кому-нибудь частями). Но это не проблема можно скооперироваться с товарищами или купить меньше с рук.

Герб самостоятельного дошиповщика 🙂 или дошиповка в шимонтажках нафиг!

Однозначно точно:
1. Экономия денег. По этой же причине сейчас многие стараются иметь комплект сезонной резины на дисках, даже штамповках, что бы каждый раз не платить больше тысячи в шиномонтажках, и наборы для самостоятельной установки «жгутов» вместо саморезов
2. Опробывав самостоятельную ошиповку вы никогда не будете доверять свою резину ошиповке зачастую малограмотным и относящимся как к не своей резине работникам шиномонтажа.

Ремонтные шипы зачастую «сидят» надежнее родных. У родного шипа основа диаметром 8 мм, а у ремонтного — 12 мм. За все время (а я уже дошиповывал резину на предыдущем авто в шиномонтажке) я видел всего 3 вырванных ремонтных шипа (у товарища), но здесь я склоняюсь о их возможно плохой установке.

Спасибо за интерес с данной публикации!

P.s. Если будет время сделаю для следующего раза самодельный инструмент для дошиповки.

Ставьте лайки. Подписывайтесь.

До следующей записи в БЖ!
Удачи на дорогах!

Источник

Зимние шипы своими руками. Начало.

Зима уже вроде как отступает и оттепель на улице и вроде на ближайшее время морозов не передают. Но! У меня тут навязчивая идея появилась сделать себе зимнюю резину со злыми шипами как у раллистов для покатушек на леду. Такая идея у меня появилась после того как сам в этом году выехал на лед покататься. Покататься то покатался но было скользко очень. А у меня шины простые липучки.
Вот небольшое видео где можно понять как это ездить на липучке но с блокировкой.

И начались поиски информации как это можно сделать своими руками и при не сильно больших затратах. Но правильные близкие к боевым. Хочу поделиться информацией которую нашел на просторах сети.

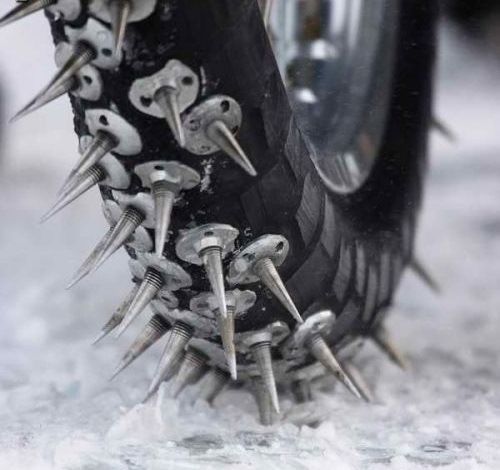

Зимняя резина для спидвея на льду

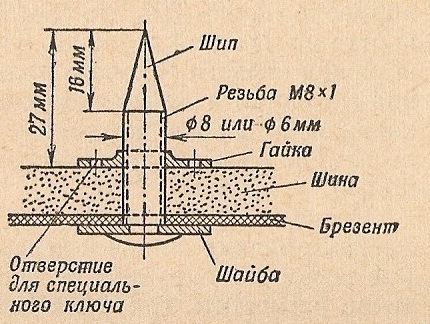

Конструкция шипа спидвейной шины. Сверлится отверстие, диаметра меньшего чем сам шип, загоняется шип с шайбой, через брезентовую подложку (для большей жесткости посадки шипа и уменьшения риска разрыва резины) Сверху прикручивается специальной круглой гайкой похожей на шайбу и затягивается ключом похожим на ключ от болгарки, только маленький. В гайке для этого имеется пара отверстий.

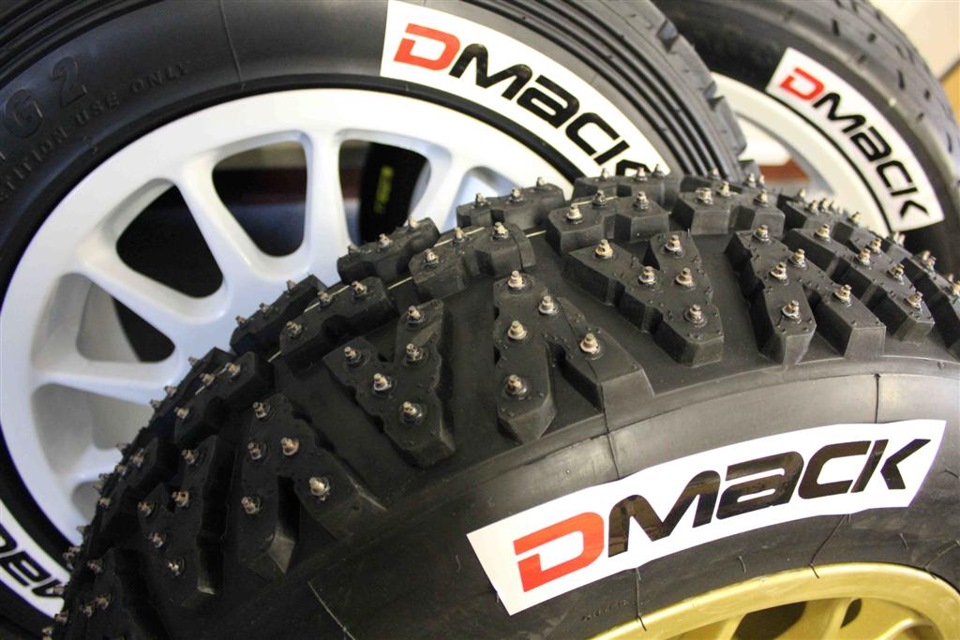

Зимняя раллийная резина

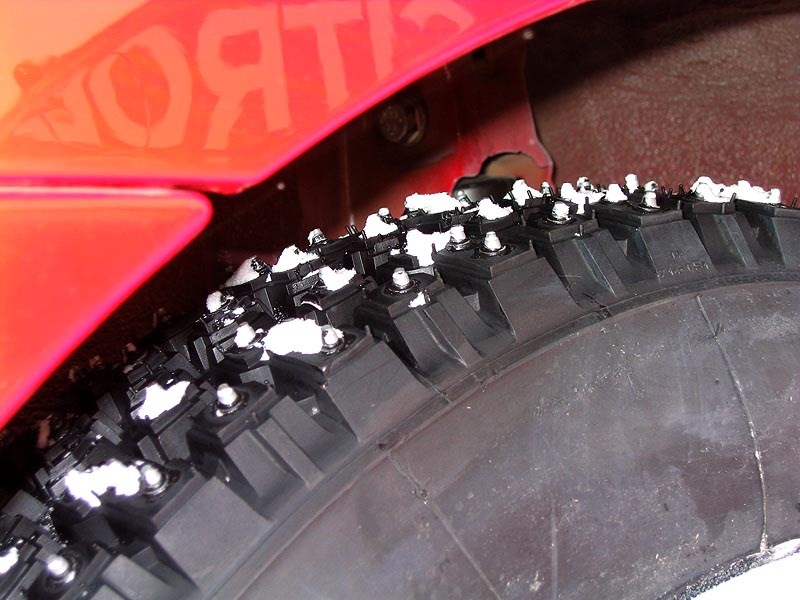

Зимняя раллийная резина, узкая легкая и очень колючая за, что имеет прозвище гвозди. Шины могут быть симметричные и ассиметричные.

Симметричные шины раллисты называют елка и используют в основном на рыхлых поверхностях, ассиметрик универсальна и допускает использование при любом типе снежного покрытия, хотя основной выбор зависит от предпочтений пилота, от его мастерства и стиля. Симметричная зимняя резина более требовательна к водителю и опыту его вождения, к примеру на елке при прохождении поворота ни в коем случае нельзя сбрасывать газ так как ввиду ее уникальных характеристик шина должна постоянно грести дабы не сорвать машину в занос.

Ассиметричная шина прощает большинство ошибок пилота, она проще, комфортнее и позволяет пилотам среднего и низкого уровня мастерства двигаться довольно быстро.

В настоящее время раллийный шип разрешен с общей длинной до 20 мм, раньше же использовали шипы с общей длинной 28 мм. Шипы имели большее возвышение над резиной и иную цилиндрическую твердосплавную вставку, что позволяло разгоняться и двигаться гораздо быстрее на рыхлых поверхностях. Его запретили в целях обеспечения безопасности, дабы понизить средние скорости прохождения спец участков. Резина ошипованная такими шипами имеет стоимость примерно в два раза выше шин с 20 мм шипами.

Злая шиповка шин своими руками

Думаю многим когда либо хотелось покататься зимой на очень злой резине, настолько злой, что поведение автомобиля сопоставимо с ездой летом по мокрому асфальту, в то время пока остальные водители едва ли могут стронуться с места, либо купившие самую качественную и естественно не дешевую резину «пытаются» быстро ездить. Естественно на полторамиллиметровых шипах и тем более на липучке, и дважды тем более на широкой резине, по льду быстро ни за, что не поехать.

Здесь есть два варианта купить раллийные гвозди, либо изготовить их подобие своими руками. Сразу хочется предупредить, что занятие это очень кропотливое и длительное и если использовать готовые шипы не дешевое. В общем изготовление такой резины дело неблагодарное и сводится к изготовлению нужных вам шипов на токарном станке, либо использовать саморезы, либо дюбеля, болты и шайбы и.т.д. Способы крепления могут быть различны:

1 можно просто вкрутить снаружи если шипы заводские,
2 можно вкрутить саморезы, изнутри через шайбу находящуюся снаружи покрышки,
3 можно продеть в просверленные в шине отверстия пистолетные дюбеля для бетона, набить сверху дюбельную шайбу и прихватить ее углекислотной электросваркой.
(очень хороший вариант, так как дюбели имеют высокую твердость и неплохо держаться при данном варианте крепления) 4 Можно скрутить болт с гайкой, через шайбы.

В любом из вариантов необходимо защитить поверхность камеры от внутренней части шипов, а шипы в свою очередь обработать до получения гладкой округлой поверхности, без выступающих острых частей.

Шину донора нужно выбирать уже стандартной, но с большим наружным диаметром дабы повысить клиренс и увеличить давление на лед. Так же необходимо обратить внимание на толщину протектора. В толстом слое резины шипы держаться гораздо лучше. К примеру вариант размерности стандартной раллийной шины 145/80 R16

По голому асфальту ездить на такой резине просто нереально, да и ресурс будет невысок, зато по заснеженной и заледенелой трассе вам не будет равных на дороге.

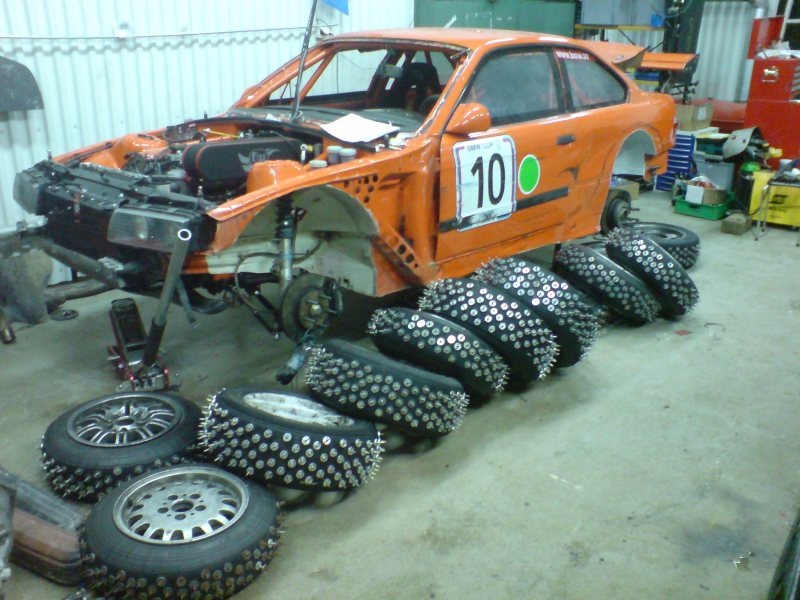

Несколько примеров самодельной зимней гоночной резины.

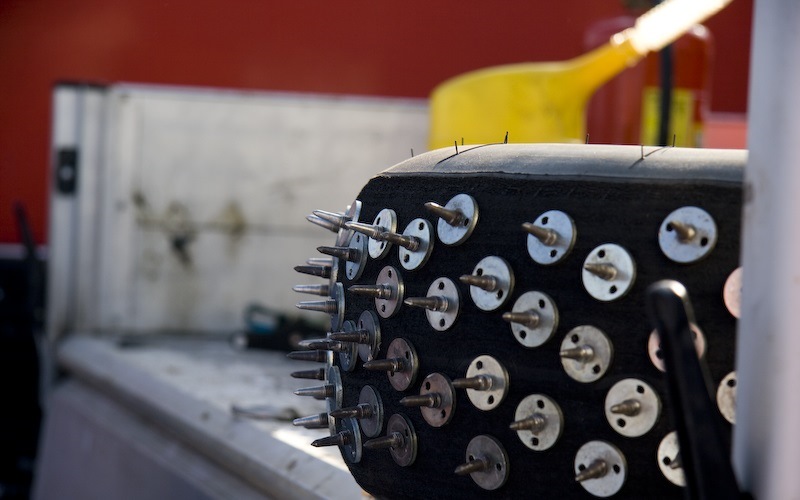

Самодельные шипы изготовлены из заточенных болтов, прикрученных обычными гайками, через плоские шайбы.

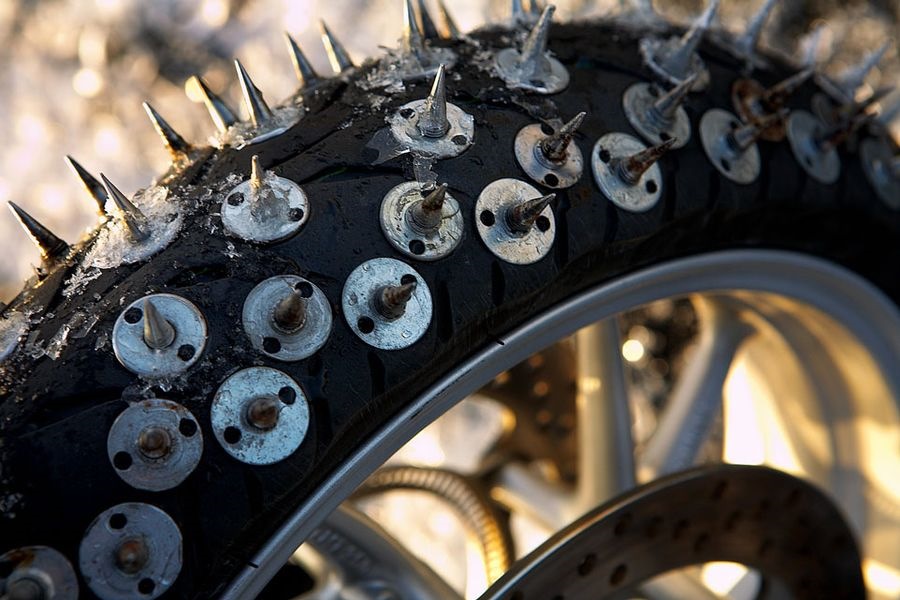

Еще один вариант огромных самодельных шипов, выполненных в стиле колес для зимнего спидвея.

Ну вот выходя из этой информации про шипы для езды по леду, я начинаю искать себе докатки и уже на них буду прикручивать или саморезы или болты с гайками. Это пока не решил.
Друзья может вы знаете где можно достать докатку Р15 4х108 с резиной 125\80 нужно 2 штуки?

Источник

Ошиповка шин своими руками: инструкция с фото и видео

Немногие автовладельцы знают о том, что ошиповать зимние шины можно самостоятельно. Данная процедура будет актуальна в случае необходимости экономии средств на приобретение новых покрышек, а также в случае их ремонта для продолжения срока эксплуатации.

Однако оборудование шин шипами вне рамок цеха по производству резину имеет свои нюансы и особенности, которые следует учитывать перед началом такого процесса.

Оглавление:

Какие шины выбрать для ошиповки

Приняв решение произвести самостоятельную ошиповку, следует серьезно подойти к вопросу выбора покрышек.

Наиболее подходящей станет резина, уже подготовленная заводом к самостоятельной ошиповке, т.е. на ней уже будут иметься технологические отверстия под установку шипа.

Покрышка под ошиповку с отверстиями для шипов

Можно приобрести резину, не подготовленную к шипованию кустарным способом. Здесь основное внимание следует обратить на состав резиновой смеси. По общему правилу нешипованные зимние шины имеют очень мягкую консистенцию, с целью наилучшего сцепления с зимним покрытием. Однако самостоятельно установленный шип в такой покрышке долго держаться не будет, ввиду отсутствия надежного крепления.

Не рекомендовано применять к ошиповке всесезонную резину, ввиду отсутствия надлежащих сцепных качеств при отрицательных температурах. Но, несмотря на этого, состав всесезоной резины имеет более твердую структуру, поэтому шип в ней будет закреплен более прочно, нежели во фрикционной зимней покрышке.

Категорически запрещено шиповать и использовать в зимних условиях не предназначенную для этого летнюю резину.

Желательно использовать новую резину, но при ограниченном количестве финансов подойдет и ранее использованная продукция. При этом срок ее ранней эксплуатации не должен превышать 3 года, а остаток протектора — не менее 4 мм.

Какие шипы лучше выбрать

Основная задача шипов — обеспечить надежное сцепление с дорогой. Максимальная нагрузка ложится на этот элемент зимней покрышки в момент разгона и торможения авто. При движении транспортного средства по трассе или в городе с равномерной скоростью, нагрузка уменьшается, и вновь возрастает при совершении манёвров.

Различные условия эксплуатации авто по-своему сказываются на износ шипов и резины в целом, поэтому, подобрав шипы под свой стиль вождения, можно существенно увеличить срок эксплуатации колес.

Шипы различаются по форме, объему, весу, составу. Каждому параметру соответствует определенное поведение шипа в дорожных условиях.

Корпус шипов может быть изготовлен из:

Различные виды шипов для шин

Поскольку шипы испытывают серьезную нагрузку, удерживая на себе вес автомобиля, следует использовать наиболее прочные изделия. Мягкие сплавы металлов или других веществ при агрессивном стиле вождения, скорее всего, потеряют изначальную форму, и уже не будут выполнять свое прямое предназначение.

Немаловажное значение имеет и форма рабочей поверхности шипа. Наиболее распространенными являются следующие типы:

Формы шипов для шин

Несложно представить, что чем больше острых выступающих краев шипа будет врезаться в дорожное полотно, тем лучше будет обеспечено сцепление.

Таким образом, предпочтение стоит отдавать многогранными или остроугольным шипам. Единственный их минус — это возрастание цены, в зависимости от количества граней.

Последнее, на чем стоит заострить внимание при выборе шипа — это его крепление в резину. Оно также имеет различные варианты, в зависимости от которых варьируется степень усадки и прочность получившейся конструкции. Наиболее предпочтительными будут двух- или многофланцевые шипы, основание которых имеет 2 и более расширения, за счет чего и обеспечивается надежность фиксации.

Чем больше фланцевых пазов у шипа, тем надежнее от сидит в покрышке

Существуют и другие параметры, которые определяют длительность срока и качество эксплуатации ошипованной резины, однако они менее значительны вышеприведенных параметров.

Что необходимо знать до ошиповки

Выбрав подходящие шипы и резину, следует еще раз вернуться к основным правилам, соблюдение которых обеспечит долговечность и безопасность использования зимних колес, ошипованных в кустарных условиях:

Резину ошиповывать лучше в преддверии зимнего сезона, чтобы дать шипам «отлежаться» два-три месяца перед началом эксплуатации; Немаловажную роль будет играть правильная обкатка резины, с соблюдением скоростного режима (не более 80-90 км/ч) на протяжении не менее 500 км; Следует соблюдать пропорции шипов в зависимости от радиуса. Например, для 13-дюймовых колес будет достаточно 90-95 шт. на один баллон. Для 14, 15-го радиуса — 100-110 шт., для 16, 17 — 150-165 шт. Стоимость одного шипа начинается в среднем от 10-15 рублей, некоторые организации предлагают ошиповать покрышку по цене 500-650 рублей вне зависимости от количества поставленных шипов.

Инструменты для ошиповки шин

Существует несколько вариантов выполнения процедуры ошиповки. Наиболее простой, но в то же время трудоемкий — ручной способ. Для его выполнения потребуется следующий подручный инструмент:

Данный способ является весьма примитивным, он требует значительных временных затрат, а чтобы равномерно усадить шипы потребуется немалый опыт и умения.

Наиболее простым является полуавтоматический способ. Он подразумевает наличие шуроповерта со специальной насадкой, с помощью которого удастся ввернуть шип на нужную и одинаковую для всех глубину.

Ошиповка шин может производиться при помощи шуруповерта

Самым продвинутым и приемлемым в плане получения качества и долговечности готового изделия является автоматический способ. Он проводится с помощью автоматического пневнопистолета, который под высоким давлением воздуха буквально вбивает шипы в гнезда, сразу придавая им нужную фиксацию.

Стоимость такого оборудования весьма высока. Его покупка является нерентабельной ради ошиповки одного комплекта колес. Однако такой инструмент имеется практически в каждом сервисе по шиномонтажу, поэтому закупив шины и шипы, можно смело отправляться для ошиповки в ближайшую СТО автомобилей.

Ошиповка шин своими руками без пневмопистолета

Как указано выше, ручной способ предполагает усадку шипов с использованием шуроповерта и насадки к нему, а также без применения этого инструмента. В любом случае начальный этап будет выглядеть примерно идентично.

Если шины не имеют технологических отверстий, их необходимо сделать с помощью шила (не рекомендовано), либо с использованием дрели с фиксатором глубины. Сверло нужно подобрать диаметром несколько меньше, чем основание шипа. Все отверстия должны быть одинаковы по глубине и соответствовать длине шипов. Например, если шипы длиной 9 мм, то и глубина отверстия должна быть 8-9 мм. При необходимости рекомендуется делать замеры штангенциркулем.

Просверливание отверстий в шинах перед ошиповкой

Процедуру сверловки резины следует проводить очень аккуратно, так как велика вероятность испортить резину, сделав сквозное отверстие.

После этого проводятся следующие манипуляции:

Установка шины на специальную стойку

Удаление шипов из резины при помощи плоскогубцев

Замер глубины шипов при помощи штангенциркуля

Смачивание резины мыльной водой

Ошиповка шин при помощи полукруглых плоскогубцев и отвертки

Ошиповка шин при помощи шуруповерта

После окончания процедуры резину следует высушить, после чего убрать на хранение. Ни в коем случае нельзя сразу же приступать к ее испытаниям, это приведет к выпаданию шипов и сведет на нет все приложенные усилия.

Также можете посмотреть несколько полезных видео про ошиповку шин своими руками без пневмопистолета:

Ошиповка шин своими руками с пневмопистолетом

На начальном этапе подготовки покрышки к ошиповке с вышеуказанным способом отличий не существует. Вся специфика заключается только в правильном использовании пистолета:

Установка шипа в пневмопистолет

Шиповка шины пневмопистолетом

Выполнив это действие, проводится измерение высоты усадки, а также проверяется угол наклона шипа. При выявлении брака, он удаляется, и процедура проводится повторно.

Также можете посмотреть несколько видео-инструкции по ошиповке резины пневмопистолетом:

Повторная ошиповка: делать или нет?

Вторичная ошиповка зимней резины подразумевает под собой установку новых шипов в отверстия, из которых выпал или был удален по другим причинам ранее вмонтированный шип.

Данная процедура имеет своих противников и сторонников.

Кончено, основным плюсом станет значительная экономия на приобретении новых колес, вновь повыситься уровень комфорта и безопасности вторично ошипованной резины. Тем более, если ранее на ней уже почти не оставалось шипов.

Однако сущестует несколько причин, по которым данная процедура может не иметь смысла.

Во-первых, следует проверить, имеется ли возможность использовать покрышку в дальнейшем. Ведь использование резины сроком свыше 4 лет и остатком протектора меньше 4 мм считается небезопасным.

Во-вторых, для повторной ошиповки предъявляются серьезные требования к состоянию самого отверстия, куда планируется вторично вмонтировать шип. При наличии трещин, разрывов, утолщения стенок посадочного места, и других повреждений повторная шиповка не допускается.

Отсутствие же таких повреждений весьма сомнительно, раз оттуда уже выпал ранее установленный элемент.

Повторная ошиповка шин настоятельно не рекомендуется!

В случае, если на недавно приобретенной резине по каким-то причинам не хватает несколько штук, не стоит из-за этого приобретать новую покрышку. В данном случае как раз будет выгоднее произвести повторную ошиповку.

Источник

82. Самостоятельная ошиповка зимней резины

Вот появился повод для еще одной нетривиальной темы.
За 4 зимы мой nordman-4 215/65 r16 10 2t xl m+s потерял более трети шипов (остаточный размер протектора 7 мм) и я задумался о самостоятельной дошиповке шин.
По отзывам, виду и качеству, понравились винтовые шипы с резьбой типа ледобура (широкая резьба).

Но посчитав их цену, потом цену на ключ для их установки, понял что дешевле купить новую резину.

Помониторив Китайскую территорию, увидел, что и там цены не отличаются дешевизной от наших. Из дешевки, предлагается винтовой шип с резьбой типа самореза (узкая резьба). На фото выглядит может и красиво и достойно, но в реале это действительно саморез для ошиповки, допустим, ботинок. Он ОЧЕНЬ маленький, для авто непригоден в принципе.

Стал просматривать РЕМОНТНЫЕ шипы.
Ремонтный шип отличается от обычного тем, что толще в основании (заполняет собой разбитое отверстие от старого шипа) и увеличенной в 3-4 раза площадкой зацепления (пяточкой).
Нашел сайт рем-шип, почитал отзывы, просчитал материальную нагрузку и понял, что вроде достойно и по цене и по качеству. Если берешь коробкой (500 шт.) получается цена как указана на сайте — 5.90 руб. плюс пересыл, берешь меньше 500 штук, цена возрастает до 8 руб. за шип. Взял коробку, чего мелочиться?
Честно говоря, достойно выглядят шипы, один в один.
