Как сделать съемник для подшипников своими руками

Изготовление мощного съемника для подшипников

Из этой статьи вы увидите, как просто своими руками можно изготовить универсальный, мощный съемник. И он всегда выручит вас в самых сложных ситуациях.

Сегодня заводские съемники представлены на рынке широким выбором моделей. Но если вы являетесь владельцем токарного станка, газовой и электросварки, материала, и у вас есть желание, то съемник вполне реально сделать самостоятельно. Это будет долговечный инструмент, который будет полезен на протяжении десятков лет.

Съемник необходимо делать трех-лапчатым. Это самый удобный вариант. Я напишу размеры инструментов, которыми я пользовался много раз в процессе ремонтов.

Для изготовления самодельного приспособления для подшипников, нужно подобрать следующие материалы:
• гаечный ключ – пара штук;
• пластины из металла, небольших размеров – 4 шт.;
• шпилька с резьбой;
• болты и гайки.

Как именно изготовлять самоделку показано на этих фотографиях

Гаечные ключи пойдут на следующие заготовки.

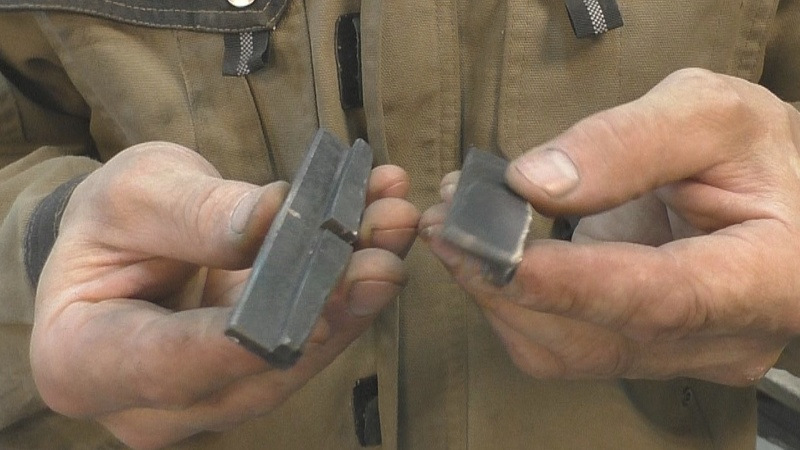

Вид захватов для подшипника.

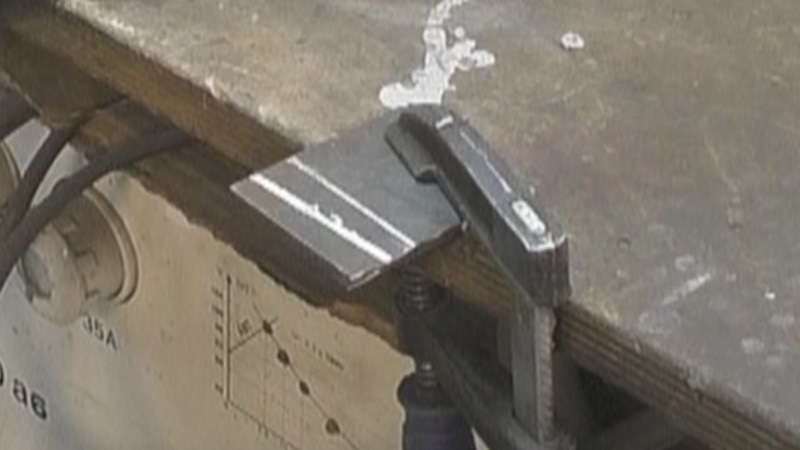

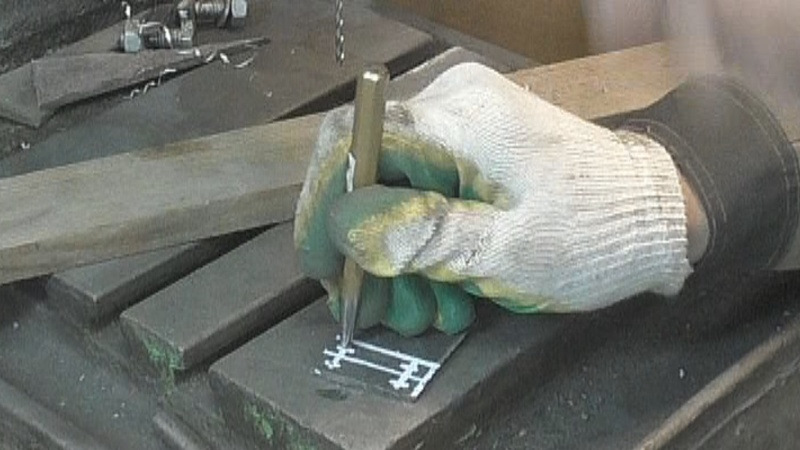

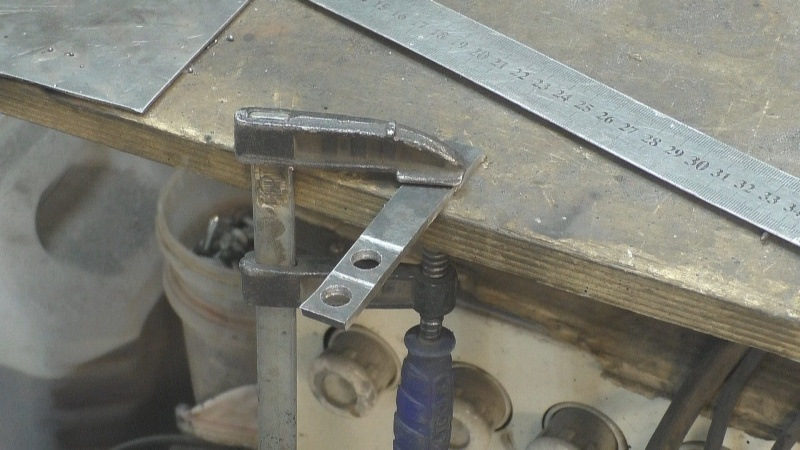

В ключах нужно просверлить отверстия для болтов.

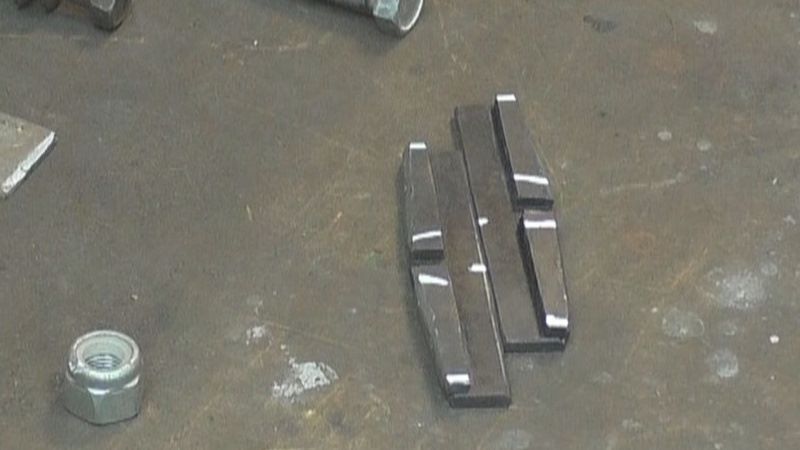

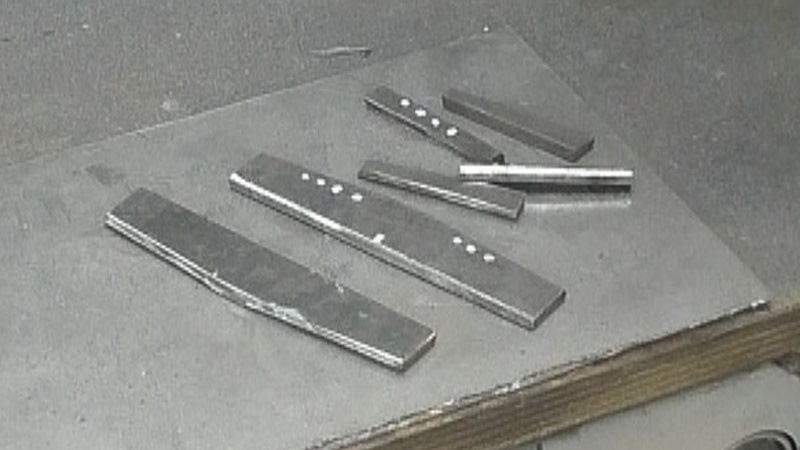

Пластины пойдут на заготовки с отверстиями.

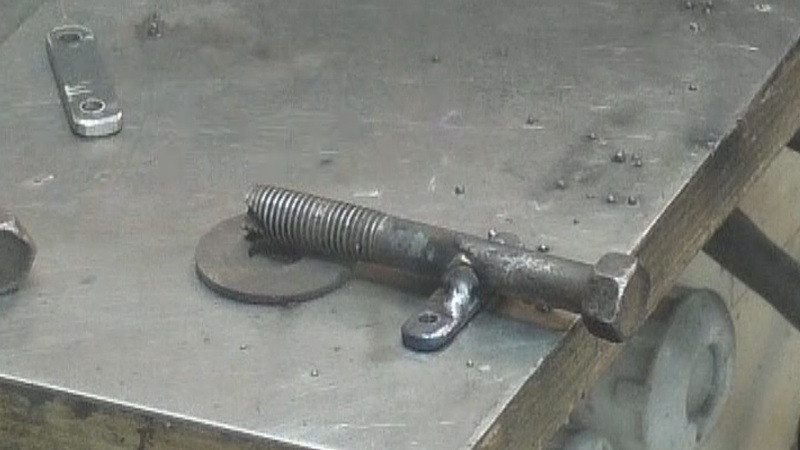

На одном кольце шпильки нужно приварить вороток и собрать конструкцию.

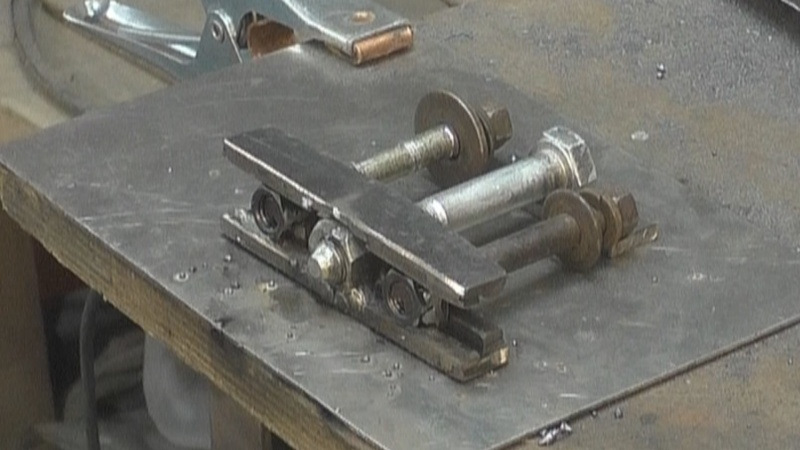

Вид собранного съемника.

Пользоваться инструментом весьма просто – для этого зацепляем подшипник при помощи захватов, упираем шпильку по центру, совершаем вращательные движения и извлекаем подшипник с оси детали.

Такое приспособление подходит и для извлечения внутреннего подшипника. Здесь требуется просунуть шпильку в подшипник и накрутить гайку.

Здесь нужно поставить упоры и вращать шпильку.
В такой способ происходит извлечение внутреннего подшипника из детали.

Как сделать съемник подшипников из куска профильной трубы

В домашней мастерской или даже на рабочем месте не будет лишним довольно простой по устройству съемник подшипников, выполненный из остатков профильной трубы и болтов с гайками. С его помощью будет легко выпрессовывать подшипники с посадочных мест на валах и осях. Сделать его под силу любому взрослому человеку и для этого не понадобятся особые знания и навыки.

Понадобится

Инструменты: тиски, измерительно-разметочные принадлежности, болгарка, керн и молоток, сверлильный станок, ручной метчик с воротком, гаечные ключи.

Процесс изготовления съемника подшипников из профильной трубы и болтов

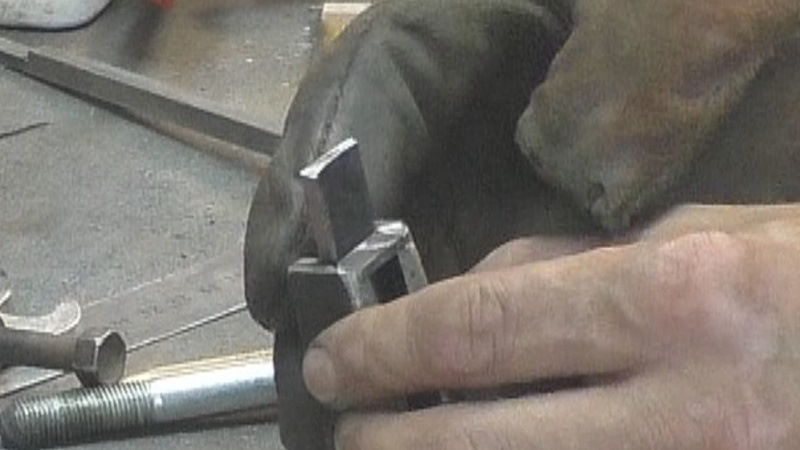

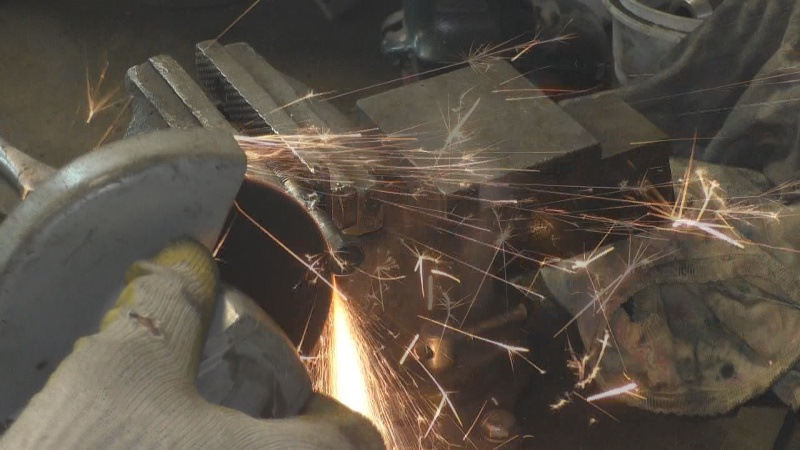

Зажимаем в тиски профильную прямоугольную трубу. Отмеряем и отрезаем от нее два одинаковых отрезка по 16 см.

Намечаем вдоль продольной оси одного из отрезков трубы по краям центры отверстий и высверливаем сквозные отверстия.

От близлежащих углов к отверстиям проводим две касательные прямые и вырезаем своего рода «ласточкины хвосты».

На плоской стороне детали с «ласточкиными хвостами» отмечаем середину, проводим срединную линию и на ней отмечаем точку, смещенную к одному краю.

На противоположной стороне от срединной линии откладываем в обе стороны по 3 см и соединяем смещенную от центра точку с точками, отстоящими от срединной линии на 3 см. От точек на грани проводим по узкой стороне две параллельные прямые до следующей грани и две параллельные прямые по широкой стороне до расчетной отметки.

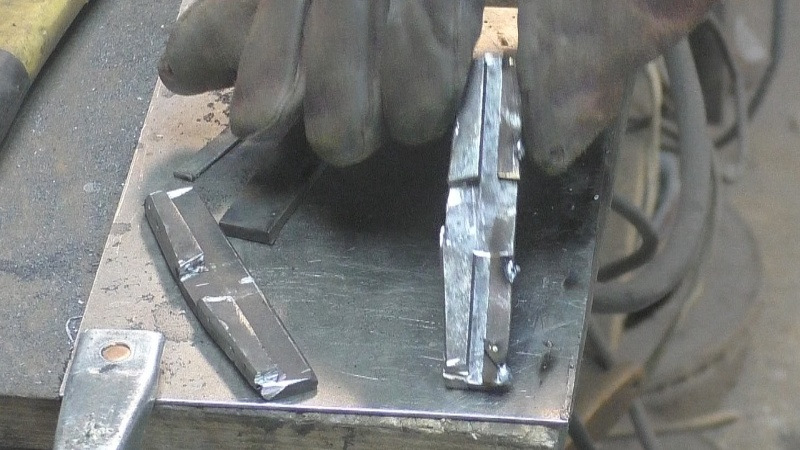

Вырезаем металл, ограниченный проведенными линиями. В результате получаем на одной широкой стороне треугольный вырез, а на другой – прямоугольный.

Укладываем деталь с вырезами прямоугольным вырезом на второй отрезок профильной прямоугольной трубы и отмечаем на нем точки, совпадающие по вертикали с центрами закругленных «ласточкиных хвостов» с двух сторон. По этим точкам сверлим сквозные отверстия.

Вновь укладываем деталь с вырезами на отрезок профильной трубы с двумя отверстиями и на ней отмечаем точку немного выше вершины треугольного выреза, и сверлим по ней сквозное отверстие. В этих сквозных отверстиях нарезаем метчиком резьбу.

В отверстия детали с вырезами вставляем удлиненные болты и с обратной стороны закрепляем гайками. Наворачиваем на болты еще по одной гайке и вставляем их в отверстия второй детали из профильной трубы до упора в гайки. Снаружи наворачиваем еще по одной гайке и затягиваем ключами.

Под головку заостренного болта до упора накручиваем и затягиваем удлиненную гайку, в которой сверлим сквозное отверстие. Вставляем в отверстие подходящий по диаметру небольшой по длине болт и на конец накручиваем две гайки, контрящие друг друга.

Болт острым концом вставляем в резьбовое отверстие и вкручиваем его до выхода заостренного конца из второго резьбового отверстия. Наш съемник подшипников полностью готов к работе.

Закрепляем вал с подшипником в тиски, острый конец болта упираем в торец вала, а стороны треугольного выреза подводим под низ наружного кольца подшипника, и начинаем вкручивать болт. В результате горизонтальные узлы подъемника начинают подниматься и выпрессовывают подшипник.

Смотрите видео

Самодельный (DIY) съемник для ступичных подшипников

И так здравствуйте!
Сегодня тема пойдет о том как я делал, съемник для ступичных подшипников.
Вот видео об этом

Взяв в руки данный инструмент, я его покрутил повертел, и понял что смогу сделать тоже самое на коленке.
Найдя в закромах стальные пластины и трубу

пошел изготавливать съемник.
В итоге у меня не получилось сделать самостоятельно, и я погнал искать токаря. Спустя две недели я нашел токаря и дал ему чертеж

Данный токарь сделал данные заготовки очень быстро и точно по чертежу, ну а я в свою очередь сделал вал на котором все будет это двигаться

Длина вала 30,5см не считая 16мм приваренной гайки. Так же запрессовал шарик от подшипника в центр вала на видео это видно.
В итоге с помощью токаря я добился, надеюсь рабочего инструмента.

В итоге токарем было сделано чашка с ответной частью

и две шайбы 74мм и 62мм

За это все я заплатил 500р ну а шпилька у меня лежала на балконе, в видео показал.
На этом пожалуй все.

Ford Mondeo 2000, двигатель бензиновый 1.6 л., 95 л. с., передний привод, механическая коробка передач — другое

Комментарии 19

Жаль что посыл не уловили.
Речь и идея шла про разовое использование или вернее делалось под ситуацию, которая должна была произойти, а потом желательно к этому вопросу не возвращаться.
Так сказать раз использовал по назначению, потом лежит без дела, но есть. Вот лучшая ситуация.

да, шпилька точно сдохнет. боюсь, что даже и на 1 раз не хватит(

ну как потеплее станет, найду гараж, там и проверю, а так я пару кусков шпилек еще возьму от непредвиденных ситуаций

Шпилька сдохнет очень быстро: если не порвётся, то слижется резьба. Туда нужно резьбу с мелким шагом делать и шпильку закаливать.
Остальные детальки скорее всего выдержат, разве что пластины из 7ки может чуть прогнуть, если подшипники давно не менялись.

ну шпилька я уверен что в мусор пойдет после двух трех раз, но за 500р сделать свою работу или отдать 2000-2500 за один подшипник в сервисе, это дороговато

Я не спорю, что самому ощутимо дешевле, но шпильку лучше заказать у токаря (и чтоб с закалкой)

лень отдавать еще денег за это, когда знаешь что надо всего на пару раз использования

Не вижу смысла в этой штуке, если только не всем подряд менять подшипники. На своей машине это раз на несколько лет, проще на сервис заехать, или уже притащит ступицу и перепресовать на станке.
+ задние не меняются, только в сборе))

Самодельный съёмник для подшипников. Что быстрее — купить или сделать самому?

В общем, после непродолжительной диагностики был срезан приводной ремень (ставить второй раз его всё равно нельзя) и проблема была найдена – заклинило генератор.Прямо намертво. Разборка выявила причину клина – в этом генераторе задний подшипник стоит в пластиковой обойме-проставке. Чуть что с подшипником – и она идёт вразнос, спасая корпус генератора от проворачивания в нём подшипника. При этом ротор перекосился и его заклинило.

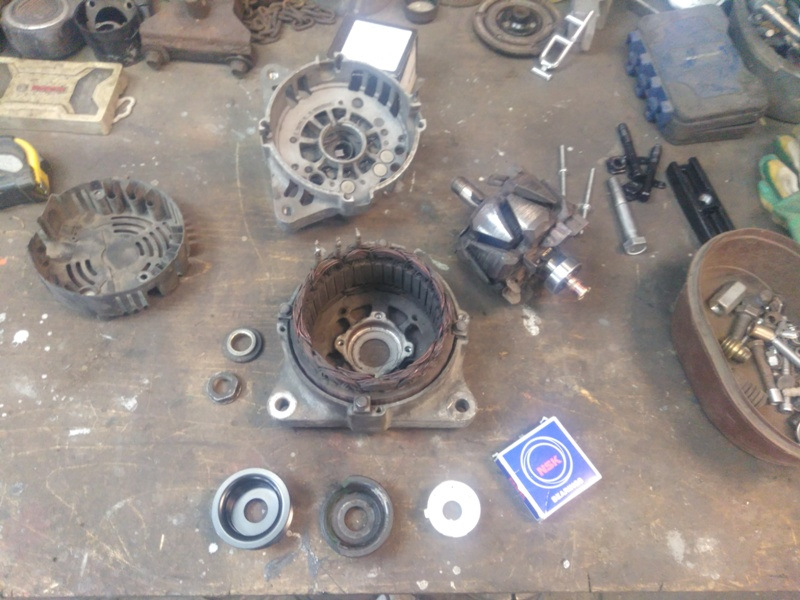

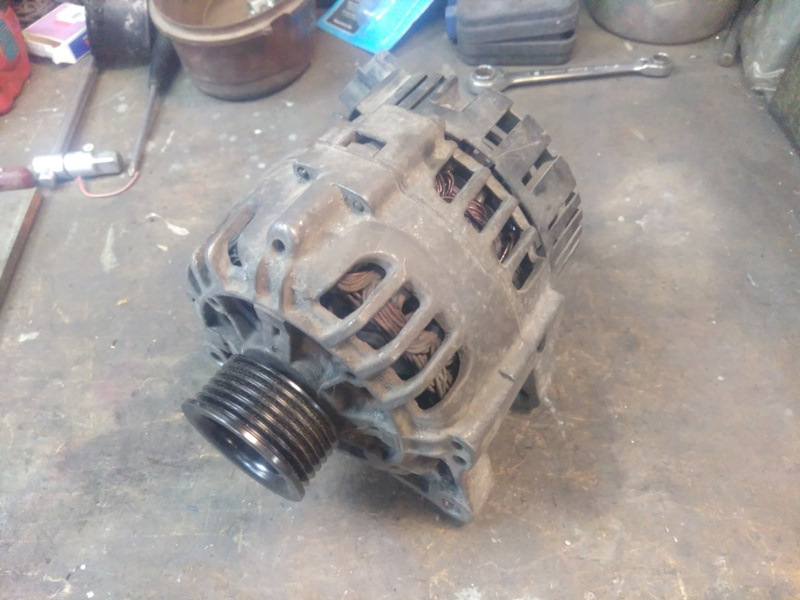

Генератор разобрал, а задний подшипник не сбить – сидит плотно, а по валу не стукнуть – там на хвосте пластиковый коллектор. Нужен съёмник. Посмотрел свои два и один взял у соседа – все большие – не влезают под подшипник. Нужны тонкие лапки.

Съездил в ближайший магазин, но там тоже подходящего съёмника не оказалось. Возник вопрос – ехать за ним в город, а это минимум два часа времени, не говоря о деньгах, или сделать за это время самому (бесплатно)).

Короче, у меня внутри произошло небольшое раздвоение личности и возник спор:
один голос говорит – сделай сам, слабо что ли, другой говорит – купи, тебе же надо починить генератор, а не сделать съёмник.

В общем, я бросил вызов самому себе — смогу ли я сделать такой съёмник за два часа? Что быстрее — съездить за ним в город или сделать самому? И чтобы он был не хуже заводского…

Сказано – сделано. Засёк время и пошёл искать подходящие железки.

Делал примерно из этого:

Использовал прочные автомобильные болты от подвески и крепления чего-то рулевого.

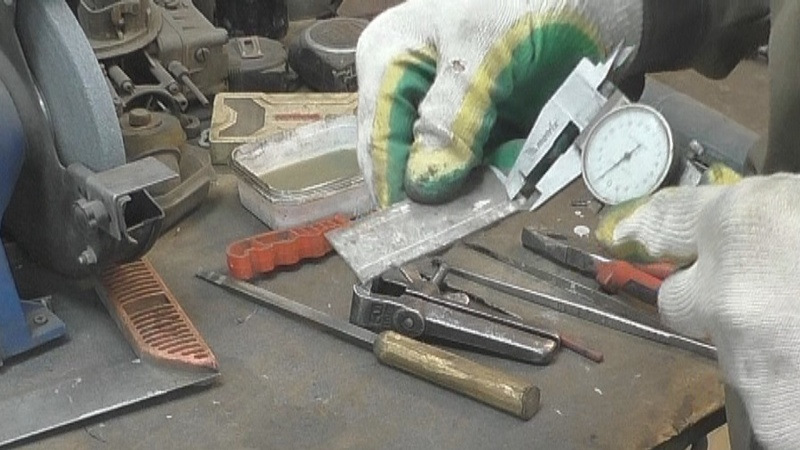

Для корпуса выбрал обрезок листа толщиной 4 мм. Длина заготовки — 100 мм, ширина — 20 мм:

Из того же листа сделал нижние направляющие:

Получились такие детали:

Аккуратно приварил и зачистил:

Разметил место под гайку и отрезал лишнее:

Из листа толщиной 2 мм сделал верхние направляющие:

Из оставшегося листа толщиной 4 мм сделал основу для подвижных гаек:

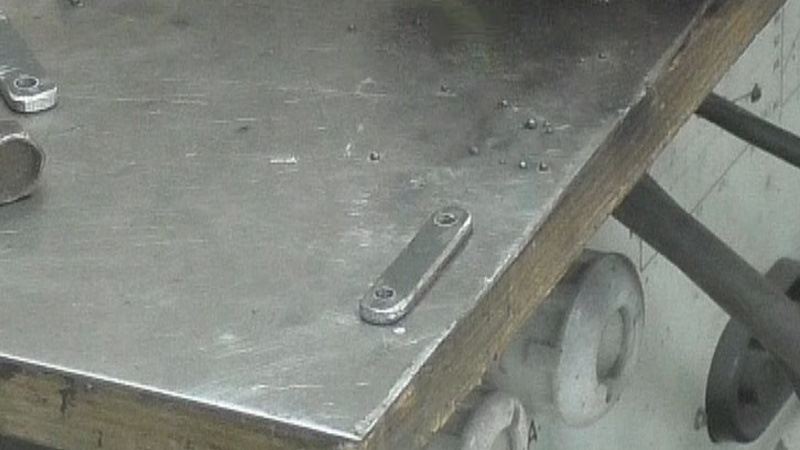

Просверлил отверстия, отрезал и приварил к ним гайки.
«Ноги» сделал из болтов, ибо это просто, болты крепкие и ещё они позволяют регулировать длину (вылет):

Теперь можно собрать всё это вместе:

По торцам добавил маленькие поперечины. Большая пластина вставлена, чтобы брызги от сварки не попали в пазы:

Из листа толщиной 3 мм сделал кронштейны для стяжных шпилек, чтобы «ноги» не разъезжались. В одной из них нарезал резьбу М4:

Приварил эти пластинки к болту:

Из шляпок болтов болгаркой «сформировал» зацепы:

Собрал – съёмник готов!

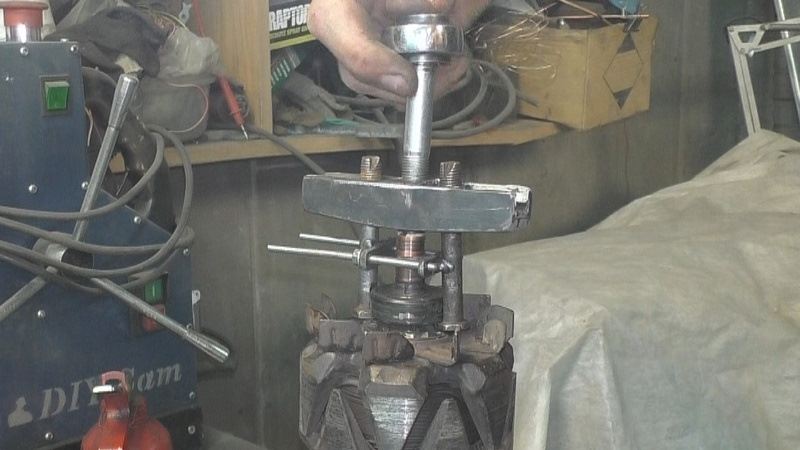

А теперь проба в деле… Подшипник снят, ротор цел:

Генератор починен. Ура, товарищи!

Ответ на вопрос успел я или нет за два часа и более подробное описание – в небольшом занимательном видео:

Съемник подшипников своими руками: конструкция и устройство, чертежи, виды, материалы и процесс изготовления

Сделать съемник подшипников своими руками легче механический, так как он устроен проще, обходится дешевле. В гаражах и автомастерских – это наиболее распространенный вид инструмента. Он дает возможность быстро менять точки захвата, имеет подпружинивающий эффект, который улучшает эксплуатацию тяги.

В наборе инструментов автослесари держат приспособления для демонтажа разного вида подшипников. В продаже есть специально предназначенное для этого ремонтное оборудование. Но оно дорогое, поэтому многие мастера изготавливают съемник подшипников своими руками.

Конструкция и устройство

Подшипники встречаются в автомобиле во многих узлах: выжимной сцепления, ступичный. Деталь «сидит» всегда очень плотно, с натягом, и во время текущего или оперативного ремонта снимать ее сложно. Слесарям приходится прикладывать большие усилия, которые облегчает вспомогательное, часто – самодельное, оборудование.

Выпрессовщик – не совсем простой инструмент, но, изучив технологию и чертежи съемников подшипников, своими руками сделать механизм в гаражных условиях возможно.

Выпрессовщик/запрессовщик сайлентблоков и ступичных подшипников

Принцип работы механизма в том, чтобы передать очень высокий крутящий момент (бывает – до 40 тонн) на демонтируемую деталь. При всем конструктивном многообразии, выпрессовщики состоят из двух основных элементов:

Механизм работает за счет болта (центрального тела): при его закручивании или выкручивании подшипник выходит с посадочного места, либо запрессовывается.

Чертежи

Ходовая часть авто страдает от неровностей дорожного полотна, особенно части, отвечающие за гашение колебаний. В первую очередь разрушаются передние и задние ступичные механизмы. Для их восстановления требуется съемник ступичного подшипника, изготовленный своими руками.

Создание механизма начинается с расчетов, чертежей съемников ступичных подшипников своими руками, подбора материалов и инструментов.

Виды съемников

По типу привода инструментарий делится на две группы: механические и гидравлические съемники. В последние встроен гидроцилиндр, который развивает усилие в десятки тонн. Гидросъемники предназначены для самых сложных и тяжелых случаев.

Сделать съемник подшипников своими руками легче механический, так как он устроен проще, обходится дешевле. В гаражах и автомастерских – это наиболее распространенный вид инструмента. Он дает возможность быстро менять точки захвата, имеет подпружинивающий эффект, который улучшает эксплуатацию тяги.

Трехлапый съемник подшипников и стягиватель пружин амортизаторов

Градация механических приспособлений идет по количеству захватов (двух- или трехлапные) и способу зацепления (наружные или внутренние).

Кроме того, существуют поворотные и самоцентрирующиеся конструкции, устройства типа «пантограф» и прочие.

Двухзахватные

Устойчивость съемных принадлежностей определяется количеством захватов. Двухзахватные (двулапые) устройства имеют монолитную конструкцию с двумя опорными лапами. Основные узлы выполнены методом ковки.

Съемник подшипников ступицы ВАЗ своими руками с двумя захватами изготавливается под конкретный размер извлекаемой детали, либо под универсальное устройство. Применяются самоделки для аккуратного демонтажа тугих подшипников в труднодоступных местах. Лапы лучше сделать подвижными за счет шарнирного механизма, стяжек или траверсы.

Выпрессовщики различаются по следующим характеристикам:

Трехзахватные

По показателю прочности эта конструкция превосходит 2-лапые съемные приспособления, так как изготовлена из кованой усиленной стали. Выпрессовщик бережно извлекает деталь с углубления, при этом физические затраты мастера минимальны.

Большой популярностью среди профессионалов и любителей пользуются съемники на шарнирных соединениях. Инструмент легко подгоняется под диаметр извлекаемой автодетали (нужно просто раздвинуть захваты), центровка происходит автоматически.

Чаще подшипник извлекают, ухватив его за наружное кольцо. Но можно специальным съемником зацепить элемент за внутреннее кольцо и вытянуть из корпуса.

В этом случае определяют размер отверстия подшипника и тип захватов. Если есть опорная поверхность, то удобнее взять 3-лапый инструмент, на конце захватов которого есть загибы на внешнюю и внутреннюю стороны.

Трехлапый съемник — выпрессовщик

Однако можно сделать своими руками съемник внутренних подшипников из двух гаечных ключей, четырех пластин, шпильки с резьбой, болтов и гаек.

Материалы для изготовления

Подшипник – элемент, который «голыми руками» не возьмешь. Поэтому материалом изготовления идет только прочная высоколегированная сталь. Еще большей крепостью обладает центральное тело – силовой болт.

Для работы потребуются следующие материалы:

Инструменты: сварочный аппарат, болгарка, электродрель с набором сверл.

Поэтапный процесс

Самодельный механизм пополнит набор слесарных приспособлений автомеханика. Изготовить съемник ступичных подшипников «ВАЗ 2108» своими руками можно за час.

Конструкция для замены подшипников собрана. Болты, которыми соединены зацепы с пластинами, не затягивайте сильно – оставьте захватам подвижность.

На последнем этапе придайте виду инструменту эстетики: обработайте шкуркой и антикоррозийным составом. Смажьте резьбу, чтобы она легче проходила рабочую гайку.

Какой съемник ступичных подшипников выбрать или как сделать его своими руками

Съемник подшипников ступицы – специализированный инструмент предназначенный для запрессовки и спрессовки деталей в ступичных узлах автомобиля.

Так как подшипники установлены на посадочные поверхности с натягом, для их спрессовки или запрессовки требуется прикладывать большое усилие на ограниченную площадь узла. Вывод – для данной операции необходим надежный, а так же универсальный инструмент.

Широкому диапазону размерного ряда ступичных узлов соответствуют разнообразные типы съёмников подшипников ступиц (ССП). Выбрать подходящий съемник для замены подшипников не просто. Какими параметрами руководствоваться узнаете, прочитав статью. Так же затронем тему самостоятельного изготовления устройства и порядок работы инструментом.

Виды съемников подшипников ступицы

Изучите сводную таблицу, в которой представлены несколько основных типов ССП, а так же конкретные рекомендуемые модели.

Какие съемники нужны для снятия и запрессовки ступичных подшипников

Для переднего и заднего колеса рекомендуется использовать два вида инструмента: с тремя или двумя лапами и чашечный съемник – это минимальный набор съемного инструмента для правильного и безопасного снятия и запрессовки деталей ступичных узлов.

Краткий обзор съёмников ступичных шарикоподшипников

Выбрать универсальный набор на все виды ремонта авто невозможно, так как диапазон действий ограничен:

Трехзахватный – «KS TOOLS 630.3002»

Инструмент гаражного пользования. Применим в рабочей зоне ограниченного доступа.

Двух захватный универсальный – «Kukko K-2030»

Инструмент из набора немецкого производителя Kukko — это продуманные формы захватных механизмов. На траверсе лапы двигаются по направляющим, винты подвески фиксируют заданное положение.

Гидравлические съемники

Так же на рынке можно встретить гидравлические съёмники. Принцип действия гидравлических ССП схож с домкратами. Предназначен для слесарей ремонтных мастерских, не понадобится мускульная сила, ускорится время ремонта. Обращайте внимание на качество металла, вращение винтового штока, состояние шарниров.

Съемник ступиц и подшипников для автомобилей ВАЗ и LADA

Для замены переднего и заднего ступичного узла на ВАЗах согласно рекомендациям завода-изготовителя нужны два типа съемных устройств.

Выбрать модели данных инструментов можно из обзора представленного выше. Для выбора чашечного съемника, ориентируйтесь на внешние и внутренние диаметр ваших подшипников, но как правило достаточно почитать отзывы и получить консультацию продавца.

vazoved
Я езжу на LADA VESTA CROSS
г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ

Рекомендации и советы при выборе съёмника

Универсальный съемник подшипников ступицы своими руками

Покупка съёмника не всегда оправдывается, так как применяется при эксплуатации и ремонте авто не так часто, поэтому если есть желание, можно сделать инструмент своими руками.

Так же у самодельных инструментов есть преимущества:

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Второй вариант: приварить к листу гайку, вместо нарезки резьбы. В проушинах делают отверстия под болты М8 или М10.

Видео: «Изготовление трех захватного приспособления»

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Видео: «Чашечный съемник своим руками»

Двух захватный съёмник ступиц

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

Видео: «Двух захватное приспособление своими руками»

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

Чертежи для самостоятельного изготовления съемников:

Нажмите на интересующий вас чертеж для его увеличения.

Универсальный съемник подшипников своими руками: как сделать для снятия со ступицы или генератора и других конструкций, чертежи и видео

Разберем, что представляет собой конструкция съемника для подшипника

Съемник для подшипника — это приспособление, как правило, выполненное из стали и состоящее из нескольких лап захвата и металлического стержня. Такой вид инструментов применяется для жесткого захвата подшипника с целью снять его. Процесс снятия подшипника происходит за счет стягивающего усилия. От качества конструкции зависит легкость работы съемника и отсутствие риска травм.

Виды механических съемников:

Съемники с двумя лапами захвата это довольно простой и надежный механизм. Выполнен из сплавов стали высокой прочности. Позволяет легко контролировать процесс работы.

Съемники с тремя лапами захвата это те же съемники с двумя лапами, но усовершенствованные. Как правило, выполнены из инструментальной стали твердых сплавов.

Внутренние съемники используются для снятия валов муфт, когда деталь прочно прикреплена к конструкции.

Также существует еще один негласный вид съемника — это специальный. Как правило, с помощью него снимают генераторы, цилиндры, моторы. Такие съемники эксклюзивные, изготовлены по вашим конкретным размерам. В этом главный плюс такого изделия, вы можете быть уверены, что съемник на все сто процентов выполняет свои обещания.

Сегодня мы разберем, как сделать надежный, а главное простой съемник, который вас выручит в трудную минуту. Для этого нам понадобятся:

Как съёмник облегчает жизнь автовладельца

С помощью этого инструмента можно провести демонтаж подшипников, втулок, шкивов, фланцев и других узлов, снять или зафиксировать кольца и шестерни, отремонтировать элементы ходовой. Он сильно облегчает процесс технического обслуживания и ремонта разных частей транспортного средства. Используя правильный съёмник, вы быстро и просто замените повреждённый элемент без риска повреждения соединённых с ним элементов машины. Вдобавок инструмент можно использовать для работы с труднодоступными частями авто, в удобной позиции.

Изделия могут иметь разную конструкцию, но чаще всего встречается следующая — несколько лап захвата, которые имеют форму крюков, и резьбовой стержень между ними. Благодаря такому строению можно легко ухватить требуемый элемент и выпрессовать из него подшипник.

Устройство и принцип работы

Самый простой съемник подшипников ступицы представляет собой приспособление, состоящее из металлического стержня и присоединенных к нему двух лап захвата с загнутыми внутрь концами. Благодаря подвижному соединению, легко менять расстояние захвата. С помощью этих лап можно зафиксировать и снять шарикоподшипники, шестерни или кольца. У инструмента с тремя лапами захвата больше возможностей, так как лапы можно разворачивать и использовать для снятия внутренних элементов. Такое приспособление еще называют съемник внутренних подшипников. Наиболее универсальным является комбинированный выпрессовщик, который из трехлапого может трансформироваться в двухлапый. В его конструкции есть специальные хомуты, которые облегчают снятие поврежденных элементов.

Назначение и особенности приспособления

Если в области автомобильных колес появился смущающий вас гул или шум, то это свидетельствует о том, что подшипник ступицы сломался. Ремонт или замену этого узла откладывать не рекомендуется. Если вы не являетесь специалистом в данной области, то как можно скорее обратитесь в ближайшее СТО, где машину осмотрят и проведут консультацию.

Однако далеко не всегда можно воспользоваться услугами профессионалов, в некоторых случаях приходится действовать самому. Одной из сложнейших ремонтных операция является демонтаж подшипников. Для этого требуются специальные инструменты.

Наиболее примитивный съемник подшипников ступицы — это предмет, состоящих из таких элементов:

Приспособление имеет подвижное соединение и расстояние захвата можно с легкостью менять. Посредством лап можно снимать и фиксировать следующее:

Если инструмент имеет три лапы захвата, то возможностей у него больше, поскольку лапы можно разворачивать и применять с целью снятия внутренних элементов. Его называют съемником внутренних подшипников.

Самым универсальным приспособлением является комбинированный выпрессовщик, обладающий свойствами как двухлапого, так и трехлапового инструмента. Его конструкция предусматривает наличие специальных хомутов, посредством которых можно легко снять поврежденные частицы.

Монтаж и демонтаж подшипников требует приложить ручное стягивающее усилие, чтобы посадить или снять тот или иной элемент. От того, насколько правильного вы подберете инструмент, зависит успешность работы, а также собственная безопасность.

Винтовой разжимной механизм

Второй тип съемного механизма, который можно изготовить из подручных средств – винтовой разжимной. Он отлично подходит для замены шаровых опор классических моделей ВАЗ.

Особенностью конструкции подвески этих авто является то, что верхняя и нижняя опоры располагаются симметрично друг другу и расстояние между ними не большое.

Его в домашних условиях можно изготовить только при наличии сверлильного станка или же придется обращаться в токарную мастерскую. Такой съемник состоит всего из двух частей.

Для его изготовления понадобиться квадратный или шестигранный прут с гранями под ключ на 17 или 19, длина которого составляет 7 см. В этом пруте делаем при помощи сверлильного станка отверстие и нарезаем резьбу под болт на 8. Вкручиваем болт и все – съемник готов.

Как он действует, рассмотрим на примере ВАЗ-2107. Для выпрессовки верхней опоры, необходимо выкрутить стопорную гайку, но не до конца, снимать ее не нужно. Затем устанавливаем между пальцами опор изготовленный съемник с закрученным до упора болтом.

Чтобы выдавить палец берем два ключа – одним удерживаем изготовленный корпус, а вторым вывинчиваем болт до тех пор, пока палец не сорвется с гнезда. После замены верхней опоры, проделываем тоже самое, но с нижней.

Винтовой Г-образный

Третий тип съемного механизма, который можно сделать самому – тоже винтовой, но он показал себя с отличной стороны и позволяет работать на любом авто.

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

Из него необходимо сделать Г-образную заготовку с длиной плеча 5 см. То есть, берем прут, на нем отмеряем 5 см, зажимаем в тисках и при помощи молотка загибаем его на 90 град.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Остается изготовить упорную планку. Сделать ее можно по подобию клина, расписанного выше. То есть берем пластину, но толщиной 0,5 см. С одной стороны делаем прорез под палец опоры.

При надобности можно толщину пластины со стороны пропила уменьшить, сточив слой металла. Главное, чтобы пластина входила в зазор между корпусом опоры и проушиной, при этом она не оказалась слишком тонкой, иначе в процессе выпрессовки она согнется.

С другой стороны, от пропила делаем отверстие под Г-образную заготовку. Остается только надеть пластину на длинную часть прута. Если резьба получилась по длине недостаточной, чтобы выжать палец, то можно под гайку подложить несколько шайб.

Работает этот съемник так: Выкручиваем гайку практически до конца, устанавливаем пластину в зазор между опорой и проушиной, а прут поворачиваем так, чтобы короткое плечо упиралось в палец.

Затем просто закручиваем гайку, при этом пластина будет выступать в качестве упора, а прут коротким плечом выдавит палец.

Винтовой, изготовленный из уголка

Еще один винтовой съемник можно изготовить из металлического уголка и сварочного аппарата.

Для этого берем уголок со сторонами 7-8 см и такой же длиной, и толщиной 0,3-0,5 см.

В одной из сторон проделываем пропил для закрепления механизма на проушине. Из листового металла толщиной 0,3 см вырезаем два треугольника, которые будут выступать раскосами. Их нужно приварить по бокам к уголку. Это значительно увеличит прочность конструкции.

Берем гайку на 17 и длинный болт под нее. Саму гайку привариваем перпендикулярно прорезу так, чтобы отверстием она была обращена к пропилу.

Чтобы в дальнейшем болт можно было легко расположить на одной оси с пальцем, перед тем, как закрепить при помощи сварки гайку, на уголок предварительно необходимо приварить проставку.

Остается только вкрутить болт и съемник можно использовать.

Это простейшие типы съемных механизмов, которые можно изготовить самостоятельно.

В целом же, вариантов их масса, к тому же имея немного фантазии и начальные знания по слесарному делу, запросто можно придумать и изготовить свой съемник.

Предлагаем к просмотру некоторые чертежи.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2’’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Виды съемников подшипников ступицы

Изучите сводную таблицу, в которой представлены несколько основных типов ССП, а так же конкретные рекомендуемые модели.

Какие съемники нужны для снятия и запрессовки ступичных подшипников

Для переднего и заднего колеса рекомендуется использовать два вида инструмента: с тремя или двумя лапами и чашечный съемник – это минимальный набор съемного инструмента для правильного и безопасного снятия и запрессовки деталей ступичных узлов.

Съемник ступиц и подшипников для автомобилей ВАЗ и LADA

Для замены переднего и заднего ступичного узла на ВАЗах согласно рекомендациям завода-изготовителя нужны два типа съемных устройств.

Выбрать модели данных инструментов можно из обзора представленного выше. Для выбора чашечного съемника, ориентируйтесь на внешние и внутренние диаметр ваших подшипников, но как правило достаточно почитать отзывы и получить консультацию продавца.

Для автомобилей ВАЗ, например, подойдет модель Force 9T0311, AV Steel AV-922722, MHRTOOLS MHR04039, NEO 11-829. Подойдут для запрессовки подшипников в заднюю или переднюю ступицы, а также в поворотный кулак. С обратной стороны вставляют шайбу, зажимают гайку, ставят ключ на задержку. Затем вращают гайку штока по часовой стрелке.

Съемник подшипников своими руками

Для изготовления самоделки нам потребуются:

Сначала берем квадратный пруток, и с помощью болгарки отрезаем от него три заготовки. Подгоняем их друг к другу, как показано на фото ниже.

Две длинных заготовки — это лапы захвата. Третья заготовка — соединительная перемычка, в которую будет вкручиваться винт.

В нижней части лап с помощью болгарки вырезаем зацепы.

Во всех трех деталях сверлим отверстия и нарезаем резьбу метчиком, после чего соединяем их вместе с помощью болтов.

В соединительной перемычке нужно просверлить отверстие для винта. Конец винта обтачиваем на гриндере.

Из полосы металла изготавливаем скобу, которую крепим к одной из лап захвата самодельного съемника. Предварительно необходимо будет просверлить крепежные отверстия.

В торце скобы также сверлим отверстие и нарезаем в нем резьбу. Вкручиваем болт для ограничения хода второй лапы захвата.

Наша самоделка готова. Теперь можно испытать ее в работе и проверить, что в итоге получится. Для этого потребуется вал с подшипником.

Принцип работы устройства довольно прост. Сначала цепляем лапы захвата за подшипник, и устанавливаем нужную ширину между лапами, подкручивая болт в торце скобы.

Далее упираем конец винта в торец вала, на котором «сидит» подшипник, и начинаем закручивать его по часовой стрелке — в сторону закручивания.

Крутим до тех пор, пока подшипник не окажется на свободе. Такая процедура обычно длится не более 1-2 минут.

Таким образом, приспособление оказалось рабочим, и самое главное — изготовить его очень просто. И никакой сварки не нужно.

Подробно о том, как сделать съемник для подшипников для использования в мастерской или гараже, вы можете посмотреть на видео ниже.

Простой способ изготовления самодельного устройства для съёма

Этот вариант проще в исполнении, но изделие окажется не таким удобным. Вам понадобятся следующие инструменты и материалы:

Готовый съёмник

Как сделать двухзахватный съёмник ступичного подшипника: видео

Перейдем к самому процессу работы. Этап первый

Основанием съемника выступает кусок толстой металлической трубы, это наша рама. Труба обязательно должна быть прочной, с толстыми стенками, иначе ее легко может загнуть. Толщина трубы от трех миллиметров. Отрезаем нужный кусок с помощью болгарки. Вырезаем в трубе отверстие в виде окна. Это также можно осуществить при помощи болгарки, однако придется запастись терпением это долгий и трудоемкий процесс.

Второй этап

Будем делать нижнюю и верхнюю опоры. Нам понадобиться кусок листовой стали максимальной толщины. Вырезаем в нем круг, также можно сделать с помощью болгарки. Для упрощения работы, нужно сначала вырезать из листа прямоугольник, а потом зашлифовать острые края и круг готов. Нужно всего два таких круга.

Последние штрихи по работе над опорами. Вырезаем отверстие для болтового соединения в середине верхней опоры. Отверстие легко можно сделать с помощью дрели и далее рассверлить отверстие до нужных размеров токарным станком. Перейдем к нижней опоре. Там также нужно просверлить отверстие посередине. Размеры отверстия должны быть чуть больше осей, с которых вы будете демонтировать подшипники. После вырезаем деталь в виде треугольника. На этом этап работы над опорами закончен.

Третий этап

Теперь нужно сварить две опоры к корпусу. Шов должен быть прочным, герметичным. Приступаем к работе по закреплению гайки. Заворачиваем болт в отверстие и продеваем гайку. Закрепляем все сварочным швом, но не переусердствуйте с током, иначе гайка может расплавиться. Ее можно прикрепить снаружи или изнутри. При внутреннем расположении гайки общая конструкция съемника кажется более прочной надежной. Резьбовой стержень будет выступать в качестве рукояти. Так намного удобнее демонтировать подшипники.

Четвертый этап

Все сварочные швы необходимо будет тщательно зачистить. С этим заданием легко справится шлифовальный диск. Остаточный шлак удобно будет собрать проволочной щеткой. Все изделие готово, осталось только покрыть его специальной антикоррозионной краской. Для обеспечения долгого срока службы конструкции. Перед использованием съемника нужно будет смазать резьбу, для улучшения качества работы.

Протестируем нашу самоделку. В качестве испытаний подойдут подшипники с дрели. Как мы видим, изделие справляется с заданием. Теперь вы без страха и риска можете ремонтировать ваши инструменты, не боясь испортить их. Также конструкция подойдет для демонтажа втулок. Если в процессе использования съемника вы замечаете что ось слишком тонкая, то под снимаемый подшипник можно подложить подставку или сделать съемник меньшего размера. Все в ваших руках.

Универсальный съемник подшипников своими руками

Предлагаем вашему вниманию еще одну интересную конструкцию, которую можно изготовить из простых подручных материалов.

Сначала отрезаем небольшой кусок от квадратной профильной трубы. Или можно использовать «огрызок» подходящего размера.

Делаем разметку, и с помощью болгарки вырезаем паз треугольной формы. Удаляем заусенцы.

На противоположной стороне заготовке вырезаем еще три паза, но уже продольных.

Отрезаем кусок металлической полосы подходящей длины, размечаем, и сверлим в заготовке отверстия. К центральному отверстию привариваем гайку.

В гайку вкручиваем резьбовую шпильку. Потом необходимо с помощью двух болтов с гайками прикрепить металлическую пластину к профильной трубе.

К верхней части шпильки привариваем гайку. А к ней — привариваем ручку из квадратного прутка.

При помощи данного приспособления можно снимать не только подшипники с вала, но и шкивы небольшого диаметра.

Недостаток конструкции, пожалуй, только один — нет возможности регулировать внутренний размер между зацепами.

Но в целом само устройство получилось довольно неплохим, учитывая, что для его изготовления были использованы обрезки металла. Для домашней мастерской сгодится.

Подробно о том, как сделать съемник для подшипников своими руками, советуем посмотреть на видео ниже.

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Двух захватный съёмник ступиц

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

Чертежи для самостоятельного изготовления съемников:

Нажмите на интересующий вас чертеж для его увеличения.

Съемник ШРУСа: разновидности и способ самостоятельно изготовления

Шарнир равных угловых скоростей выполняет функцию карданного соединения, только его конструкция намного сложнее. Фактически, это мощный шарикоподшипник с плавающим сепаратором, к обоймам которого прикреплены ступица и полуось передней подвески автомобиля. Корпус шарнира называют гранатой, по причине внешнего сходства. Конструкция создана, как неразборная.

Многие производители запасных частей предлагают менять изношенный шарнир целиком. Это не экономное решение, поскольку люфт появляется лишь в одной половине – чаше всего в наружной гранате.

Съемник ШРУСа: разновидности и принцип действия

Общая техника, как снять гранату с полуоси, достаточно проста – необходимо тянуть узлы в противоположные стороны с большим усилием. Руками этого не сделать, нужен механический съемник для ШРУСа.

Подобные приспособления дают возможность сэкономить на посещение автомастерской. Приобрести инструмент можно в любом авто магазине: как универсальный, так и для конкретных моделей ШРУС.

Устройство наружного ШРУСа

В корпусе шарнира расположена обойма с шариками, в которую с помощью шлицевого соединения вставлена полуось. Внутри т.н. стакана расположены механические стопоры, размер которых не позволяет извлечь обойму в сборе. Полуось зафиксирована стопорным кольцом, доступа к которому нет. Это не силовой элемент, стопор предназначен для того, чтобы граната не развалилась при транспортировке. Тем не менее, пользуясь обычными инструментами, без специальных съёмников разъединить шлицы невозможно.

Как произвести ремонт ШРУСа своими руками?

Для замены пыльников или всего наружного шарнира, применяется съемник гранаты. Приспособление преодолевает сопротивление стопорного кольца и выводит шлицевое соединение из обоймы.

Как сделать съемник из подручных материалов?

Клиновидная конструкция является самой сложной (в плане самостоятельной работы), для изготовления основных элементов потребуется промышленное оборудование. Рассмотрим остальные варианты:

Таким образом, при наличии сварочного аппарата, можно сделать ответственный инструмент самостоятельно. Во-первых, вам не придется бежать на рынок и тратить деньги. Во-вторых, своими руками можно изготовить более удобное приспособление, нежели заводской ширпотреб.

Съемник шруса своими руками

Если вы заметили, что пыльники на ШРУСах пришли в негодность (порвались или потрескались), самое время подумать об их замене. В противном случае можно попасть на покупку «гранаты».

Рассказываем, как изготовить своими руками простое приспособление (съемник), которое можно использовать для снятия наружной «гранаты» прямо на авто, не снимая коробки.

Для изготовления самоделки можно использовать остатки металлолома.

Первым делом необходимо отрезать две металлических пластины из металла толщиной 4 мм (размеры деталей — 40х170 мм. Также потребуется кусок профиля длиной 30 мм (размер — 30х30 мм).

Зажимаем профильную трубу между двумя пластинами и обвариваем. По краям пластин необходимо приварить два отрезка круглой трубы (направляющие для изменения размеров). В направляющие будут вставляться трубки диаметром ½ дюйма.

Струбцину для зажима вала можно изготовить из куска металла толщиной 4 мм, двух резьбовых шпилек длиной по 100 мм и куска круглой трубы диаметром ¾ дюйма.

При помощи болгарки необходимо выбрать посадочное место под вал. Также сверлим по краям круглой трубки два отверстия под шпильки.

Трубки диаметром ½ дюйма привариваем к струбцине таким образом, чтобы прорезь в струбцине находилась на одной оси с отверстием, которое предназначено для хвостовика ШРУСа.

В направляющих и трубках диаметром ½ дюйма нужно просверлить отверстия для стопорных пальцев (болтов) — чтобы можно было зафиксировать требуемый размер.

Зачищаем сварные швы с помощью болгарки, и самоделка готова. При желании можно покрасить ее, но особой необходимости в этом нет.

Принцип работы съемника довольно прост. Вставляем ШРУС в приспособление, и фиксируем его при помощи струбцины.

Устанавливаем шайбу, накручиваем гайку и приступаем к работе. Закручиваем гайку, и без особых проблем снимаем наружную гранату.

После этого можно заменить пришедший в негодность пыльник и провести обслуживание ШРУСа.

Съемник для гранаты из металлолома

Рассмотрим еще одну простую универсальную конструкцию, которую можно изготовить из всякого хлама, который можно найти в гараже.

Первым делом из металла толщиной 7 мм отрезаем четыре полосы. Свариваем их между собой попарно — в результате получаем две одинаковых заготовки толщиной по 14 мм.

Далее из куска металла толщиной 7 мм необходимо с помощью болгарки вырезать «колено», как показано на фото ниже.

Используя деталь как шаблон, изготавливаем вторую такую же заготовку. В результате должно получиться два одинаковых «колена».

Получившиеся заготовки необходимо приварить к куску трубы.

Из толстого металла изготавливаем самодельный зажим для вала. Состоит он из двух частей — нижней и верхней губки. К нижней губке приваривается длинная полоса металла.

Выставляем зажим по центру (соосно трубе), и обрезаем лишнюю часть пластины.

Замеряем длину оставшегося куска полосы, отрезаем точно такой же, и привариваем его с другой стороны зажима.

В «коленах» сверлим по одному отверстию, и такие же отверстия сверлим в боковых частях зажимного устройства. Крепим зажим к основной конструкции. В верхней и нижней прижимных губках зажима также сверлим отверстия.

Накручиваем гайку, и затем выполняем все то же самые действие, что и в предыдущем случае, когда рассматривали изготовление первого варианта съемника.

Недостаток данной конструкции заключается в том, что зажимное устройство в силу больших нагрузок может деформироваться. Проблема решается изготовлением более мощных прижимных губок.

Для возможности регулировки размеров в «коленах» приспособления необходимо будет просверлить дополнительные отверстия с определенным шагом.

На последнем этапе останется только зачистить металл болгаркой и покрасить краской из баллончика.

Подробно о том, как используя подручные средства и материалы, самостоятельно изготовить съемник ШРУСа, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала GarageInside.

Съёмник наружного ШРУСа самодельный

Самодельный съёмник наружного ШРУСа своими руками: чертежи, размеры, фото и видео самоделки в работе.

На рисунке показаны чертежи приспособления для снятия шрусов.

На фото показна конструкция съёмника, он изготовлен из двух заготовок с толщиной стенки 10 мм и привареных к гайке с наружным диаметром 46 мм, внутренним 30 мм. Также изготовлены две крепёжные пластины, в одну из них приварены две гайки.

Пользоваться приспособлением довольно просто, крепим пластины болтами

Также болтами фиксируем между пластин само приспособление.

Выкручиваем ключом и снимаем шрус со шлицов.

В этом видео, автор подробно показывает свою самоделку в работе.

Как я сделал съёмник ШРУСа, гранаты. Своими руками из обрезков металла

Сегодня решил изготовить по видео из интернета съемник для наружного ШРУСа. Его изготовление благодаря простой конструкции, не требует каких то слесарных навыков или точного инструмента.

Съемник для стягивания подшипников своими руками

При ремонте электродвигателей, не считая рожковых ключей и набора головок, непременно нужно иметь в собственном арсенале и несколько съемников для стягивания (снятия) подшипников. Одним универсальным просто не обойтись. Если у вас на участке электродвигатели от 1 квт.

и до 100 квт, то 2-3 необходимо иметь. У меня в собственном арсенале два съемника для снятия подшипников. На данный момент на рынках, есть большой выбор съемников и можно приобрести там.

Но в тоже время, если есть материал, токарный станок, газо и электросварка и желание, то съемник можно сделать и своими руками. И уверяю вас, он послужит вам, даже не один десяток лет. Делать лучше трехлапчатые, самые комфортные.

Я укажу и размеры собственных съемников, издавна испытанных при ремонтах. Начнем с малого, при помощи которого, можно снимать подшипники от 202 до 308 размеров, большой 317 и поболее. Нам пригодится листовой металл, шириной 10мм и металл кругляк поперечником 30мм.

(для огромного металл 15 мм и кругляк поперечником 50 мм). Сначала делаем набросок (выкройку) лапок съемника. Длину лапок делаем 200мм.

Дальше на листовом металле по выкройке наносим набросок. Вырезать лапки нужно газорезкой (пропан и кислород). Заготовки после нарезки обрабатываем на большом наждаке.

Самодельные съемники для снятия подшипников

Равномерно доводить размеры 3-х лапок к схожему. Очень безупречных размеров добиваться нет необходимости, разница в 1мм.

роли отрицательной не занесет в конструкцию. Когда лапки будут изготовлены и подогнаны, в высшей части сверлим два отверстия (для маленького расширения способностей) поперечником, под болты 8 либо 10 мм, (для огромного 12 либо 14 мм. 3 отверстия) для крепления лапки к сердцевине съемника.

Тоже самое проделываем с 2-мя оставшимися лапками. В них сверлить отверстия по первой лапке используя ее как шаблон. Тут нужно попытаться разницу в размерах не допустить, что бы захват снимаемого подшипника происходил сразу.

Съемник в разобранном виде

После сварочных работ обрабатываем эту деталь так же на большом наждаке.

На 1-ый съемник делаем длиной 350мм, длинна резьбы 280мм, на 2-ой – длина 500мм, для резьбы 420мм. Дальше на токарном станке, обрабатываем заготовки и нарезаем резьбу. В высшей части винта, где нет резьбы, сверлим сквозные отверстия с маленьким смещением по высоте и перпендикулярно друг дружке.

Это отверстия под монтажку либо вороток. Поперечник на усмотрение. Начало винта можно в поперечнике заузить на малое расстояние.

Я подробности неописываю. Все можно узреть на фото. Эти съемники мы сделали со слесарем больше 12 лет назад.

Заморочек все эти годы, со снятием подшипников и полумуфт у меня нет. А главное качество вышло русских времен. Вот таковой нужный инструмент, можно просто сделать своими руками.

При ремонте электродвигателей, кроме рожковых ключей и набора головок, обязательно надо иметь в своем арсенале и несколько съемников для стягивания подшипников.Съемники для снятия шкивов.Одним универсальным просто не обойтись. Если у вас на участке электродвигатели от 1 кВт и до 100 кВт, то 2-3 надо иметь.У меня в своем арсенале два съемника для снятия подшипников.

Сейчас на рынках есть большой выбор съемников, и можно их приобрести. Но если есть материал, токарный станок, газо- и электросварка и желание, то съемник можно сделать и своими руками. И уверяю вас, он прослужит вам даже не один десяток лет.Делать обязательно нужно трехлапчатые съемники: они самые удобные.

Я укажу и размеры своих съемников, давно проверенных при ремонтах. Начнем с малого, с помощью которого можно снимать подшипники от 202 до 308 размеров, большой 317 и более. Нам понадобится листовой металл толщиной 10 мм иСамодельные съемники для снятия подшипников.

металл кругляк диаметром 30 мм (для большого – металл 15 мм и кругляк диаметром 50 мм).В первую очередь делаем рисунок (выкройку) лапок съемника. Длину лапок делаем 200 мм (в конце статьи в формате PDF выложу выкройки лапок малого и большого съемников). Далее на листовом металле по выкройке наносим рисунок.

Вырезать лапки надо газорезкой (пропан и кислород). Заготовки после вырезки обрабатываем на крупном наждаке.Постепенно доводим размеры трех лапок к одинаковому. Слишком идеальных размеров добиваться нет необходимости, разница в 1 мм роли отрицательной не внесет в конструкцию.

Когда лапки будут сделаны и подогнаны, в верхней части сверлим два отверстия (для небольшого расширения возможностей) диаметром под болты 8 или 10 мм (для большого 12 или 14 мм 3 отверстия) для крепления лапки к сердцевине съемника. То же самое проделываем с двумя оставшимися лапками. В них сверлим отверстия по первой лапке, используя ее как шаблон.

Здесь надо постараться разногласие в размерах не допустить, чтобы захват снимаемого подшипника происходил одновременно. Вот коротко об изготовлении лапок съемника.Съемник в разобранном виде.Следующая деталь – сердцевина. Для сердцевины на малый съемник нам понадобится металл кругляк диаметром 30 мм и длинной 35 мм (для большого, соответственно, 50х45 мм).

В заготовке сверлим отверстие под резьбу на 16 мм (для большого съемника в его заготовке отверстие под диаметр 30 мм) и нарезаем резьбу, желательно с мелким шагом. В подготовленной детали для сердцевины наносим разметку, три метки через 120 градусов. И к этим местам местам привариваем электросваркой по два на метки держателя лапок (расстояние между держателями должно быть толщиной с лапку).

Думаю, детально описывать, как их подготовить, нет необходимости, так как придерживаться каких-то строгих правил и размеров не нужно. После сварочных работ обрабатываем эту деталь на крупном наждаке. Теперь, примерив лапу, просверливаем отверстия в держателях.

Отверстия сверлить нужно, отступив от центра, таким образом, чтобы установленная лапка имела хороший ход в сторону для захвата подшипников большего размера.И третья деталь нашего съемника – это винт. На первый съемник делаем его длиной 350 мм, длинна резьбы 280 мм, на второй – длина 500 мм, для резьбы 420 мм. Далее на токарном станке обрабатываем заготовки и нарезаем резьбу.

В верхней части винта, где нет резьбы, сверлим сквозные отверстия с небольшим смещением по высоте и перпендикулярно друг другу. Это отверстия под монтажку или вороток. Диаметр на усмотрение.

Начало винта можно в диаметре заузить на небольшое расстояние. Я подробности не описываю. Все можно увидеть на фотографиях.Эти съемники мы сделали со слесарем более 12 лет назад.

Проблем все эти годы со снятием подшипников и полумуфт у меня нет. А главное, качество получилось советских времен. Вот такой необходимый инструмент можно легко сделать своими руками.Скачать или посмотретьвыкройки лапок.Поделитесь полезной статьей:

Как понять, что ступичный подшипник вышел из строя? По звуку! Главный симптом — гул, усиливающийся при разгоне. Если он возникает лишь изредка, значит, подшипник только начал ломаться.

Постоянный подозрительный звук при нарастании нагрузки означает, что эта часть авто требует немедленной замены. В любом случае для проведения ремонта понадобится съёмник подшипников. Его можно купить либо сделать своими руками.

С помощью этого инструмента можно провести демонтаж подшипников, втулок, шкивов, фланцев и других узлов, снять или зафиксировать кольца и шестерни, отремонтировать элементы ходовой.

Он сильно облегчает процесс технического обслуживания и ремонта разных частей транспортного средства. Используя правильный съёмник, вы быстро и просто замените повреждённый элемент без риска повреждения соединённых с ним элементов машины. Вдобавок инструмент можно использовать для работы с труднодоступными частями авто, в удобной позиции.

Изделия могут иметь разную конструкцию, но чаще всего встречается следующая — несколько лап захвата, которые имеют форму крюков, и резьбовой стержень между ними. Благодаря такому строению можно легко ухватить требуемый элемент и выпрессовать из него подшипник.

Инструменты подразделяются на две группы.

Гидравлические. При их работе применяется гидравлическая тяга, снятие и посадка выполняются в полуавтоматическом режиме.

Основной частью такого съёмника является гидравлическая гайка, внутренняя полость которой давит на специальный поршень. Тот в свою очередь передаёт усилие на нужную деталь. Гидравлическая модель востребована у владельцев грузовиков и других крупногабаритных машин — с её помощью можно без особого труда снять самые массивные внутренние части.

Так выглядит гидравлический съёмник подшипников

Действуют от мускульной силы человека, востребованы для монтажа/демонтажа ступичных подшипников. Бывают двухзахватными, трёхзахватными и внутренними. Двухзахватные — самые простые.

Их используют там, где нужен максимальный контроль процесса. Трёхзахватные оснащаются тремя лапами и применяются для работ с передней ступицей и генератором. Внутренние варианты пригодятся для снятия шариковых и игольчатых роликовых подшипников, вдобавок ими можно демонтировать разные латунные муфты.

Механическая трёхзахватная модель

Съёмники подшипников могут иметь разные размеры, но самыми популярными являются универсальные. Их параметры можно регулировать вручную, подстраивая под любой диаметр.

Своими руками можно сделать разные инструменты, но лучше всего изготовить универсальный трёхзахватный вариант — его удобно использовать.

Схема двухзахватного съемника

Делаем универсальный трёхзахватник своими руками

Чтобы сделать универсальный трехзахватный съёмник, предназначенный для работ с подшипниками размером от 202 до 308, понадобятся:

листовой металл (шириной в 10 мм);металл-кругляк поперечником в 30 мм.

Если планируете снимать большие подшипники, возьмите листовой металл шириной в 15 мм и кругляк поперечником в 30 мм.

Первый этап изготовления — набросок.

Рассчитайте длину лапок — она должна равняться 200 мм. Нанесите набросок на листовой металл в соответствии с чертежом и вырежьте лапки газорезкой, работающей на пропане и кислороде.Обработайте заготовку большим наждаком. Размеры всех лапок должны быть примерно одинаковыми, но абсолютно безупречные параметры не обязательны — допускается разница примерно в 1 мм.

Когда эта часть работы будет завершена, нужно просверлить два отверстия в верхней части каждой лапки — они будут использоваться для расширения инструмента. Диаметр отверстий должен соответствовать диаметру болтов на 8 или 10. Если планируется работа с крупными подшипниками, сверлится по 3 отверстия на 12 или 14.Делаем сердцевину.

Она изготавливается из металла-кругляка поперечником 30 мм и длиной 35 мм (50 и 45 мм при необходимости работы с массивными подшипниками). Берём заготовку и сверлим в ней отверстие под резьбу на 16 мм (30 при необходимости в более крупном изделии), нарезаем резьбу с мелким шагом. По сторонам через каждые 120 градусов наносим метки, к которым затем привариваем держатели лапок.

Расстояние между ними должно быть равно ширине лапки. Теперь надо просверлить отверстия в держателях. Их следует расположить на определённом расстоянии от центра, чтобы лапка могла захватить большой подшипник.Так должны выглядеть детали будущего съемникаФинальная часть работы — изготовление винта.

Для стандартного съёмника понадобится винт длиной в 350 мм с длиной резьбы 280 мм, для большого — 500 мм с резьбой в 420 мм. Обрабатываем заготовки на токарном станке, нарезаем резьбу. Верхнюю часть оставляем без резьбы — там нужно просверлить сквозные отверстия, расположенные перпендикулярно одно другому, имеющие небольшое смещение по высоте.

Внешний вид готового изделия

Этот вариант проще в исполнении, но изделие окажется не таким удобным. Вам понадобятся следующие инструменты и материалы:

стальная труба, внутренний диаметр которой будет больше диаметра подшипника;металлическая пластина толщиной более 5 мм;болгарка;шпилька с гайкой или болт с длинной резьбой;несколько гаек.

Отрезаем кусок трубы нужных параметров.Отрезаем часть трубыРазмечаем на металлическом листе все нужные элементы, обводим трубу и подшипник.Размечаем будущие деталиВырезаем детали болгаркой, обтачиваем их для соответствия точным параметрам.Вырезанные деталиСверлим отверстия для болта в полученных шайбах.Сверлим отверстия для болтовВсе, съёмник готов!

Как сделать двухзахватный съёмник ступичного подшипника: видео

Сделать съёмник подшипников своими руками совсем не трудно — не нужны ни дорогие материалы, ни специфические навыки. Воспользовавшись инструкциями, вы легко справитесь с задачей и получите полезный инструмент для ремонта авто.

Автор: Дмитрий БуймистровРаспечатать

Съемник подшипников своими руками

Продолжаем серию самодельных станков и приспособлений, и на этот раз мы рассмотрим, как сделать съемник для подшипников своими руками, фото и видео прилагаются.

Чтобы сделать самодельное приспособление для подшипников, понадобятся вот такие материалы:

Весь процесс изготовления самоделки подробно показан на этих фото. Из гаечных ключей нужно сделать вот такие заготовки.

Это захваты для подшипника.

В ключах сверлим отверстия под болты.

Из пластин сделаем заготовки с отверстиями.

С одного конца к шпильке привариваем вороток и собираем конструкцию.

Вот так выглядит съёмник в собранном виде.

Работать приспособлением довольно просто, достаточно зацепить подшипник захватами, упереть шпильку по центру и вращательными движениями извлечь подшипник с оси детали.

Таким приспособлением можно извлечь и внутренний подшипник, просовываем шпильку внутрь подшипника и накручиваем гайку.

Ставим упоры и вращаем шпильку.

Вот таким образом извлекаем внутренний подшипник из детали.

Рекомендуем посмотреть видео автора, где подробно показано как сделать съёмник для подшипников и принцип действия самодельного приспособления.

Как сделать съемник подшипников своими руками

Уважаемые посетители сайта “Самоделкин друг“ сегодня мы с вами рассмотрим один из вариантов изготовления простого съемника подшипников своими руками, а также просмотрим пошаговые фотографии сборки инструмента для снятия подшипника. Каждый мастеровой человек работающий постоянно с различным электроинструментом прекрасно знает что со временем приходится заниматься ремонтом и заменой старых изношенных подшипников, без специального инструмента эту операцию сделать довольно затруднительно, а вот сделать съемник подшипников своими руками вполне реально.

Принцип действия съемника заключается в следующем, вал с подшипником вставляется в специальный проём, где его корпус будет надежно сидеть, а вот на вал будет произведено воздействие давящей силы с верху при помощи болта закручивающегося по резьбе, тем самым подшипник остается в корпусе, а вал выпрессовывается.

Корпус изготавливается из толстостенной трубы диаметром не менее 50 мм и высотой не менее 5 см. Верхняя часть корпуса обваривается металлической толстостенной пластиной, в нижней части тоже самое, только плита должна иметь треугольный проем вершиной к центру. В самом же корпусе так же проделывается технологическое отверстие под установку вала с подшипником. В верхней части ровно по центру сверлится отверстие и приваривается гайка в которую будет вкручен выпрессовывающий болт с ручкой.

И так, давайте конкретно рассмотрим что нам понадобиться.

Материалы

Инструменты

Пошаговая инструкция по изготовлению съемника подшипников своими руками

Первым делом берется отрезок толстостенной металлической трубы 5-8 см Отрезаем болгаркой или стационарным отрезным станком. Маркером намечаем линию пропила. При помощи УШМ выбираем металл отмеченный крестиком. Затем производится разметка на металлической плите. Отпиливаем нужную нам часть. Зашлифовываем края заготовки. Предварительная примерка. После чего переходим к нижней части. Обводим контур по уже готовой детали. Вот что получается. Находим центр окружности и керним. Сверлится отверстие. Предварительная примерка деталей. Все детали свариваем в единую конструкцию. Окалину и излишки металла убираем диском с металлической проволокой. Шлифуем болгаркой. Нижнюю часть болта слегка затачиваем и придаем конусную форму. Сверлим отверстие в нижней части. Делаем разметку под проем. Выпиливаем. Вот собственно что получается. После чего берем вал от какого либо электродвигателя с подшипником и пробуем его выпрессовать. Вставляем и начинаем закручивать болт по резьбе. Операция прошла успешно. А теперь давайте закрепим пройденный материал и посмотрим видео. Приятного просмотра.
