Как сделать самодельный воздушный фильтр на авто

КАК СДЕЛАТЬ ВОЗДУШНЫЙ ФИЛЬТР

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Когда появился воздушный фильтр и для чего он нужен.

Воздушные фильтры предназначены для очищения от пыли и микрочастиц воздуха, который подается в двигатель. Первый фильтрующий элемент был изобретен инженером американской компании Purolator Эрнест Свитлендом и запатентовано изделие в начале 1922 года. Поскольку изделие является несложным по своей конструкции, то вполне уместным является вопрос, как сделать воздушный фильтр самому?

Что касается фильтров, то они относятся к расходным запасным элементам автомобиля, и их необходимо периодически менять. Поэтому у многих периодически возникает вопрос, как сделать воздушный фильтр, в случае необходимости. Она может возникнуть тогда, когда нет возможности приобрести оригинальное изделие или недостаточно средств на его приобретение.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Из чего можно сделать воздушный фильтр.
Как делают фильтры воздушные, без которых сегодня не может работать ни один автомобиль в мире? Они изготавливаются на автоматизированных линиях больших предприятий по специальной технологии, при чем на производство на один фильтр уходит около 20 минут. Но если вас интересует, как сделать воздушный фильтр, то вначале необходимо приобрести необходимые материалы. Это изделие может изготавливаться различными способами, но главными составляющими всегда являются разъемный корпус и сменный фильтр.

Делаем воздушный фильтр своими руками.

Собрав все составляющие, необходимые для изготовления воздушного фильтра можно приступить к процессу «сделай сам», воздушный фильтр, в этом случае, можно сделать достаточно быстро, используя новый фильтр, к примеру, от инверторного ВАЗа. Для этого необходимо обрезать по размерам оригинального корпуса новый фильтр и вставить его на место использованного, все работы следует проводить точно и аккуратно. Затем тщательно намазать герметиком все точки прикосновения фильтра с корпусом, не делая пропусков во избежание пропускания фильтром лишнего воздуха.

Что будет если вовремя не менять воздушный фильтр?

Очень важно менять вовремя воздушный фильтр, в противном случае создается барьер, препятствующий доступу кислорода в камеру сгорания, что приводит к неоправданному увеличению мощности двигателя и увеличению расход бензина. Кроме этого микрочастицы в загрязненном воздухе могут вывести из строя расходометр бензина и даже саму камеру сгорания.

Как часто нужно менять воздушный фильтр?

Степень загрязнения воздушного фильтра можно проверить, посмотрев через него на свет, если это возможно, то можно его почистить. Но при сильном загрязнении фильтр следует заменить, периодичность зависит от длины и условий пробега автомобиля, а также от рекомендаций производителя.

Источник

Самодельный воздушный фильтр

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Собственно, использую фильтры такой конструкции с 2011 года, но только сегодня, когда в очередной раз менял воздушный фильтр в связи с установкой ДМРВ, меня осенило, что в моём БЖ нет соответствующей записи!

Наверно, имеет смысл сделать небольшой экскурс в (теперь уже) историю. Идея создания альтернативного фильтра возникла ещё в те «далёкие» времена, когда воздушный фильтр для Ланоса был дефицитным товаром, и вот так просто, как сегодня, в «Ашане», его было не купить (а его цена в специализированных магазинах примерно равнялась стоимости комплекта свечей NGK). Вооружившись гофрой воздушного фильтра я отправился в автомаг подбирать какую-то альтернативу. Почти сразу в глаза бросилась кассета масляного фильтра 402го мотора, которая к тому же идеально подошла по диаметру к гофре.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Собственно, дальше дело встало «за малым» — заглушить отверстие с одной стороны. В качестве заглушки почти идеально подошёл фильтрующий элемент карбюраторного топливного фильтра. Готовый вариант выглядит так:

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

А теперь, собственно, «рецепт приготовления» воздушного фильтра из кассеты масляного фильтра ЗМЗ-402:

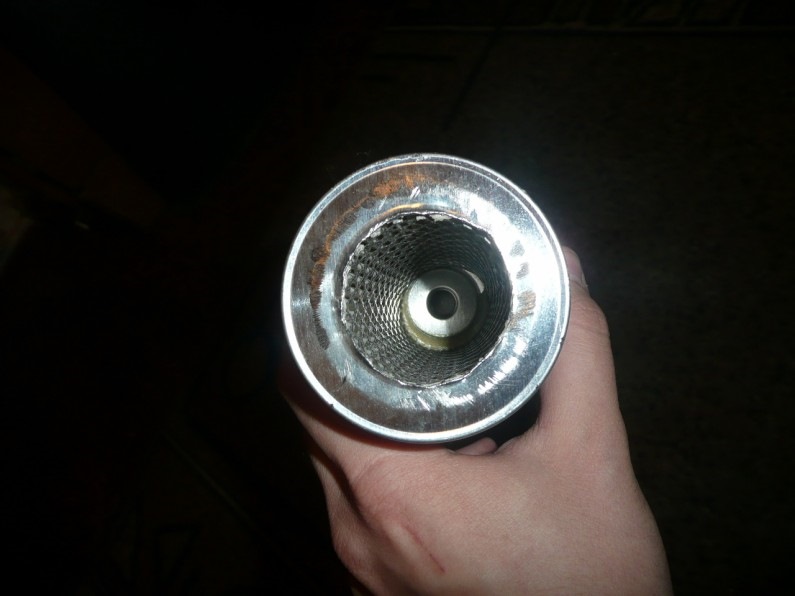

1. Растачиваем с одной стороны внутреннее отверстие обоймы фильтра до размеров внутреннего каркаса (сетки), получая таким образом необходимое сечение

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

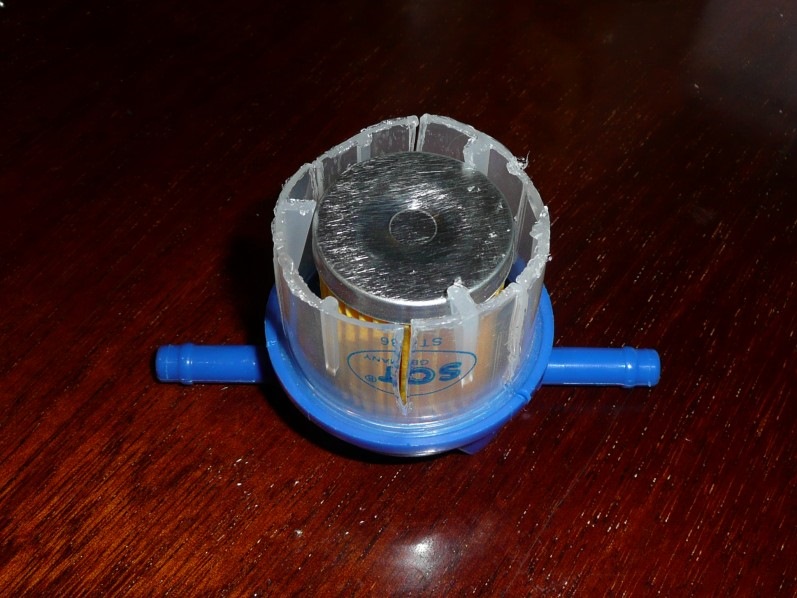

2. При помощи нагретого на газовой горелке ножа срезаем дно у топливного фильтра с отстойником

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

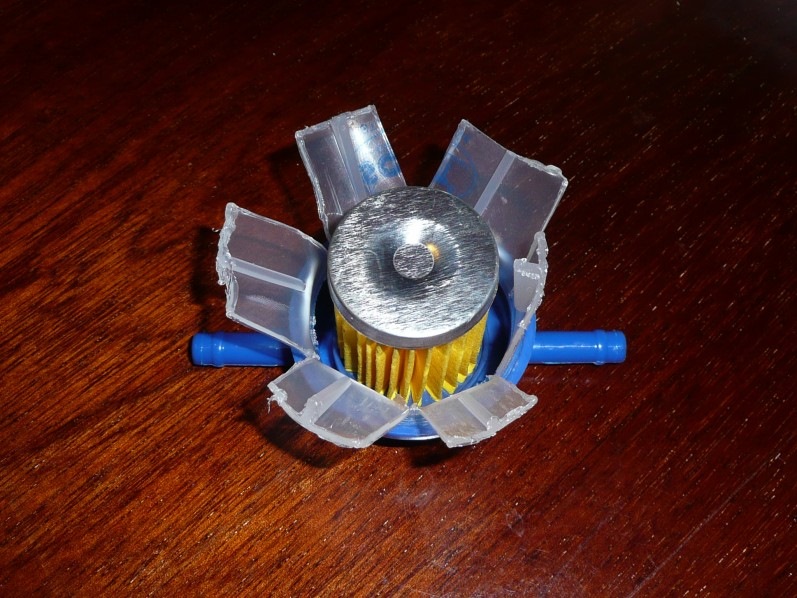

3. Таким же образом нарезаем стенку фильра «ромашкой» для удобства извлечения фильтрующего элемента

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

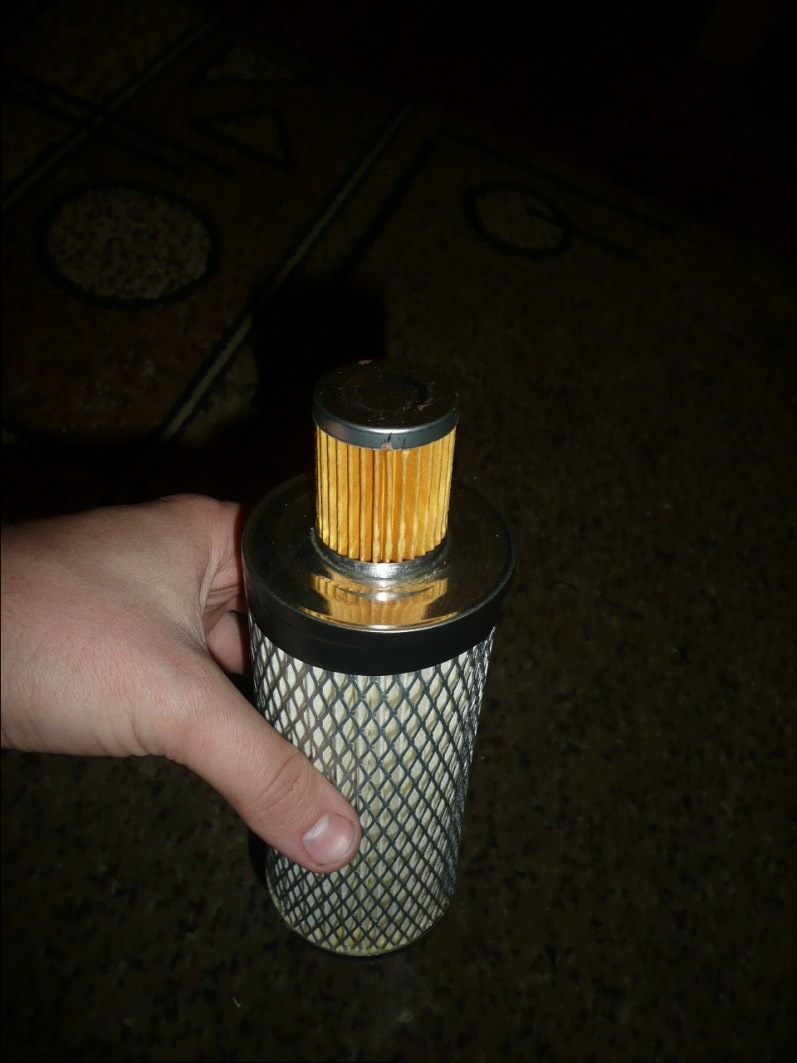

4. Извлекаем фильтрующий элемент. Съёмный элемент — вклеивается отверстием — в отверстие при помощи баксидки

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

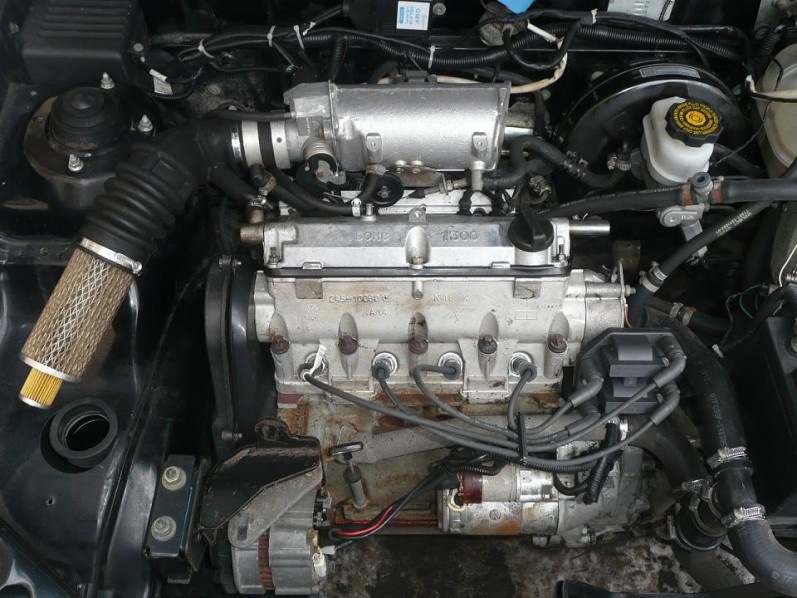

5. Вершину обоймы, которая будет вставляться в гофру воздушного фильтра обматываем в полтора слоя изолентой, на обойму с другой стороны можно надеть резинку для предотвращения ударов балансирующим фильтром по крылу при переезде «лежачих полицейских» и железнодорожных путей (не обязательно)

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

6. Перед установкой продуваем фильтр пылесосом, промываем мыльным раствором и высушиваем (с целью предотвращения попадания во впускной коллектор бумажной пыли и металлических опилок, которые могли осесть в фильтре при его изготовлении).

Источник

Изготавливаем воздушный фильтр своими руками

Что заставляет автолюбителей приступать к изготовлению воздушного фильтра собственными руками? Это, конечно же, цена на фильтрующие устройства, или отсутствие подходящего по габаритам элемента.

Способ первый

Купите воздушный фильтрующий элемент для автомобиля ВАЗ, оснащенного инжектором. Запаситесь герметиком, ножницами, линейкой и карандашом. Затем проделайте такие манипуляции:

Способ второй

Как создать прямоугольный фильтрующий элемент мы разобрались, теперь переходим к изготовлению воздушного фильтра цилиндрической конструкции собственными руками. Возьмем в качестве фильтра-донора масляное фильтрующее устройство для Москвича КС-71. Проделываем такие манипуляции:

Способ третий

Воздушный фильтр создает дополнительное сопротивление на пути всасываемого потока воздуха. Двигателю для преодоления этого сопротивления приходится затрачивать дополнительную силу, ухудшается мощность мотора. Указанная проблема преодолевается применением фильтрующего устройства нулевого сопротивления. Минус «нулевика» заключается в его стоимости, она в несколько раз превышает цену на обычные фильтрующие элементы.

Способ четвертый

Для домашнего производства фильтрующего устройства можно использовать следующий алгоритм:

Заключение

К изготовлению воздушного фильтра собственными руками нужно подходить с опаской. Сопротивление, создаваемое фильтрующим устройством, считается инженерами при изготовлении транспортного средства. В зависимости от типа автомобиля или мотоцикла выбирается подходящий фильтрующий элемент, способный улучшить работу мотора. Самодельное устройство изготавливается без учета пропускной способности, плюс делается из подручных материалов, плотность которых также не учитывается.

Источник

Как изготовить и доработать воздушный фильтр автомобиля салона своими руками

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Производитель рекомендует периодически менять воздушный фильтр салона (раз в ТО или чаще). Хотите сэкономить на фильтре или нет возможности купить фильтр по близости? Попробуйте его самостоятельно изготовить или доработать.

Изготовление фильтра

Инструкция на примере автомобилей Lada Granta/Kalina.

Потребуется: Наполнитель универсальный «Синтепон» (цена за 150х100 см всего 100р).

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

2. Вырезать бумажный фильтр, оставив только пластиковую рамку.

3. Вырезать кусок синтепона размерами чуть больше рамки.

4. Установить синтепон на место фильтра, прижав рамкой.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Один из владельцев Гранты практикует такой способ уже много лет. По его отзыву, синтепон отлично фильтрует пыль и мусор.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Подробней на видео:

Доработка фильтра

1. Угольный фильтр из простого.

Один из владельцев Гранты ( prostokln ) решил из обычного фильтр сделать угольный. Аналогичный способ можно использовать фильтра любого другого автомобиля.

Для доработки обычного фильтра он использовал:

Процесс доработки показан на фото:

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Автор доработки призывает наносить уголь на наружную часть фильтра (стрелка на его корпусе подскажет где эта сторона).

2. Защита фильтра от пуха и листьев.

Владелец Гранты ( puhly67 ) был немало возмущен количеством мусора, который попадает в салонный фильтр. Столько пуха. листьев и не пойми чего, и не так много самой пыли. Чтобы фильтр прослужил дольше он обмотал его москитной сеткой:

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

А вы будете изготавливать или дорабатывать воздушный фильтр своего автомобиля?

Где купить: в нашем интернет-магазине (категория Фильтры салона Гранта/Калина).

Источник

«Сделай сам» воздушный фильтр или как сэкономить деньги

Воздушный фильтр относится к «расходникам», а значит, подлежит замене. Меняют его зачастую либо раз в два года, либо после 7 тыс. километров. Купить оригинальный фильтр не очень просто, во-первых, его надо найти, во-вторых, стоит он не дешево. Поэтому изобретательные умы и в этот раз нашли решение. «Зачем платить больше?»

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Собрав все это воедино и набравшись терпения можно приступать к замене.

Размер фильтра может отличаться в зависимости от мотоцикла. Данная заметка написана на примере Honda Steed 600 (прим. ред.)

Шаг 1. Вырезаем ножом старый фильтрующий элемент. После того как вы полностью вырежете его, необходимо зачистить поверхность и промыть ее с мылом, либо обработать спиртом для обезжиривания поверхности.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

После этого у вас получается вот такой корпус для фильтра:

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Шаг 2. Необходимо замерить размеры фильтра (ширину, высоту и количество штор).

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Шаг 3. Приступаем к непосредственному изготовлению фильтра. Для этого необходимо снять сетку с задней части фильтра-донора и максимально аккуратно рассоединить шторки.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

После чего необходимо посчитать количество шторок и поделить их на два (в нашем случае штора фильтра мотоцикла ниже в два раза донорского). После чего можно отрезать «все лишнее». Коронное правило «семь раз отмерь – один отрежь». Остаток донорского фильтра можно отложить до следующей замены.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Шаг 4. Длину фильтра мы определили, теперь стоит разобраться с шириной. Делаем разметки по всей длине донорского фильтра и аккуратно вырезаем (ширину мы замеряли ранее).

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Шаг 5. Радуемся достигнутому. У нас есть приличная заготовка фильтра.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Правда, она выше, чем нам нужно в два раза.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Шаг 6. Доработка фильтра. Делаем разметку для дальнейшего удобства при загибании шторок.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

При загибании можно использовать линейку. Так края получаются более ровными, и процесс проходит быстрее.

Шаг 7. Ликуем! В ваших руках новый фильтр. Почему бы не сравнить со старым?

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Шаг 8. Намазываем герметиком все места соприкосновения с корпусом фильтра. Лучше не жалеть герметик и мазать его от души, что бы в дальнейшем фильтр не пропускал лишний воздух.

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Шаг 9. Вставляем фильтр, разравниваем шторки. Весь герметик, который «сполз» с помощью подручных средств распихиваем по нужным местам. Приводим все в «Божеский вид» и ждем пока высохнет герметик (сохнет он приблизительно сутки).

Как сделать самодельный воздушный фильтр на авто. Смотреть фото Как сделать самодельный воздушный фильтр на авто. Смотреть картинку Как сделать самодельный воздушный фильтр на авто. Картинка про Как сделать самодельный воздушный фильтр на авто. Фото Как сделать самодельный воздушный фильтр на авто

Источник
