Как сделать самодельную контрольку для авто
Самодельная «контролька»
Предыстория: у меня перестал зажигаться задний ход, проверил лягушку скинув клемму с коробки с замкнул накоротко контакты, ничего не зажглось, лампочки тоже обе рабочие, контакты на платах в нормальном состоянии, а значит на лицо косяк в проводке. И вот чтобы его было удобнее искать, решил замутить себе тестер для проводки, в простонародье контрольку. Собирал на половину из того что было, в магазине потратил примерно 50р, можно конечно было купить готовую, но во-первых её не было в наличии, а во-вторых это не мой метод.
Собирал вот по такой схеме:

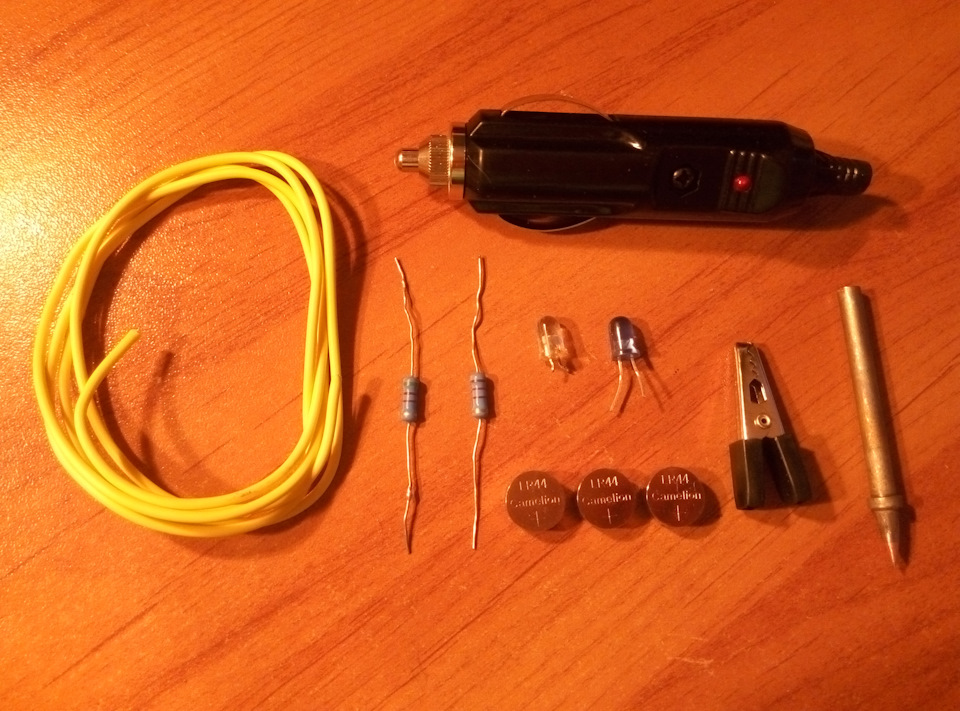

Конструктор у меня состоял из такого набора:

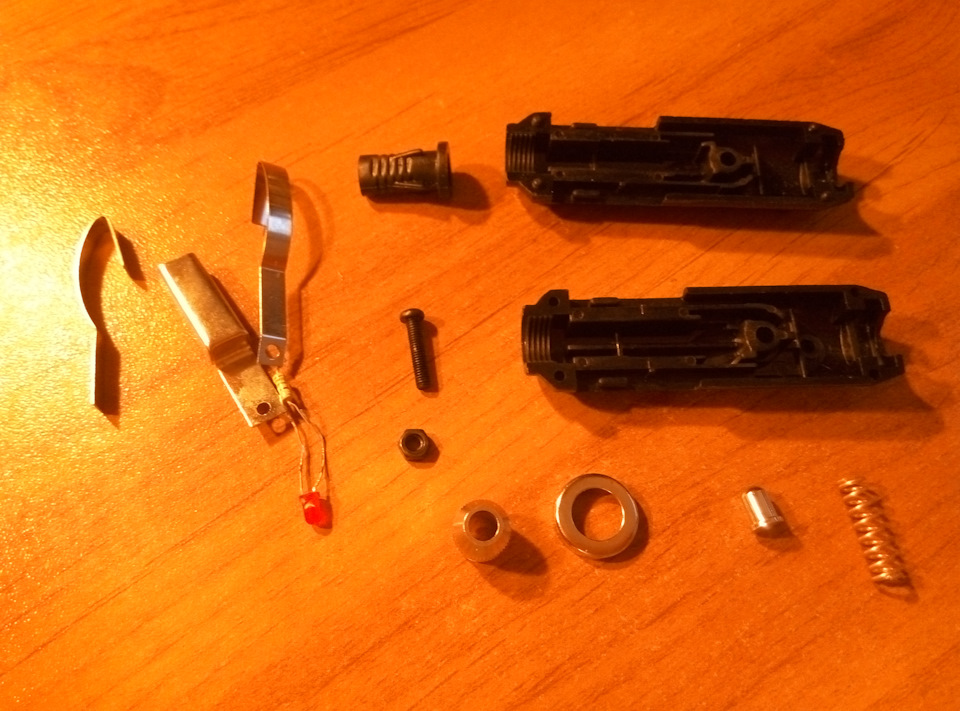

Затем разобрал штекер и выкинул всё лишнее.

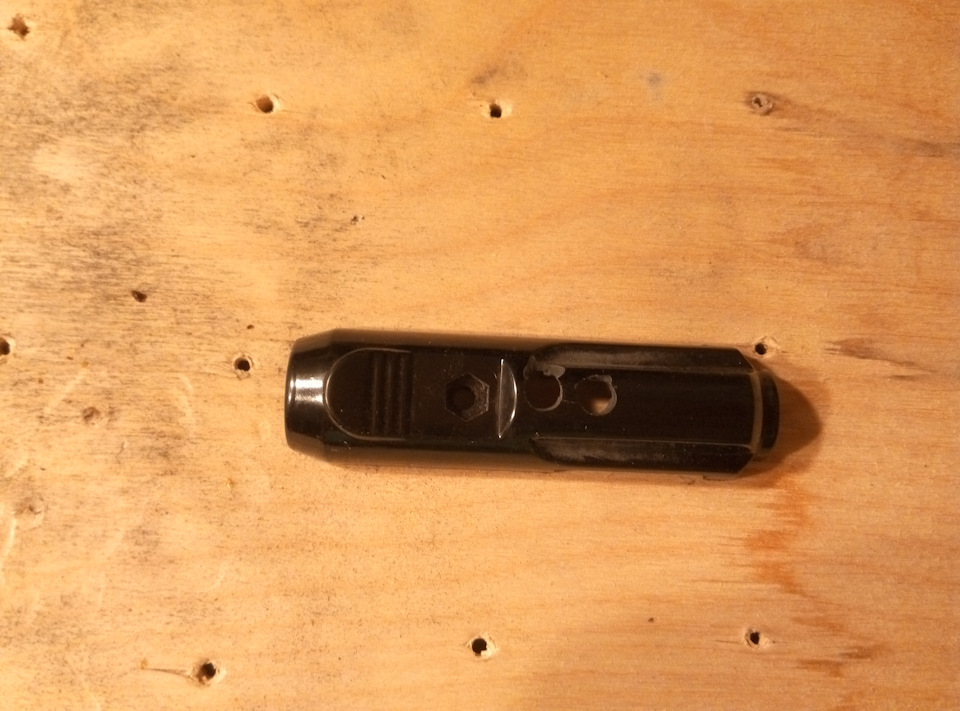

Затем аккуратно постарался высверлить отверстия под светики, однако это крайне неудобно, да и пластик через чур жесткий у корпуса штекера, поэтому аккуратно не получилось))

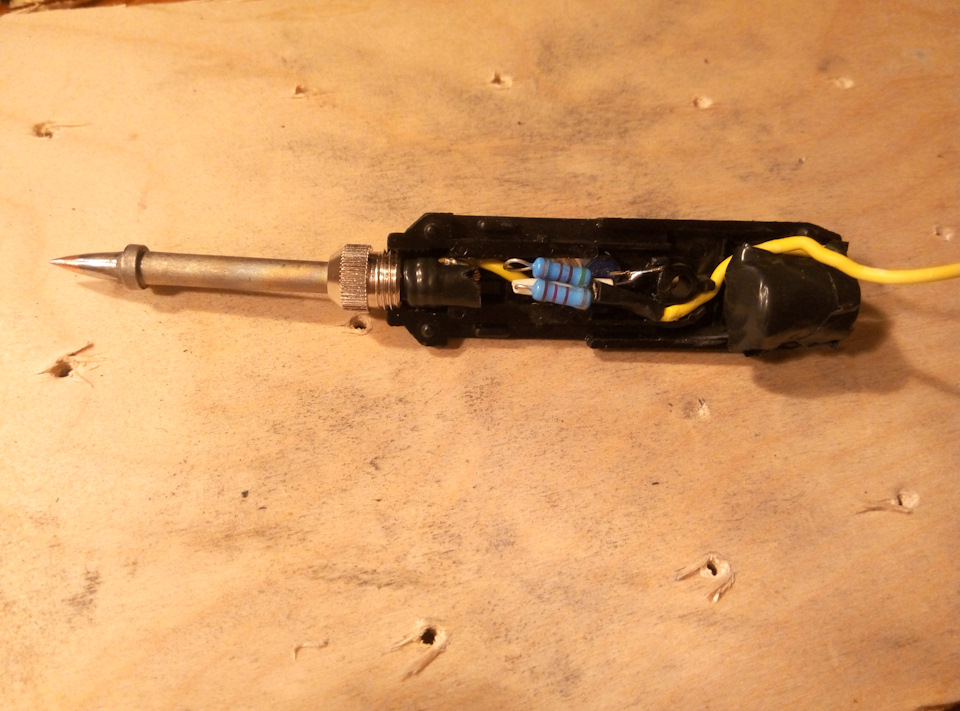

Далее собрал навесным монтажом детали по схеме, потом залил их эпоксидным клеем и вставил щуп.

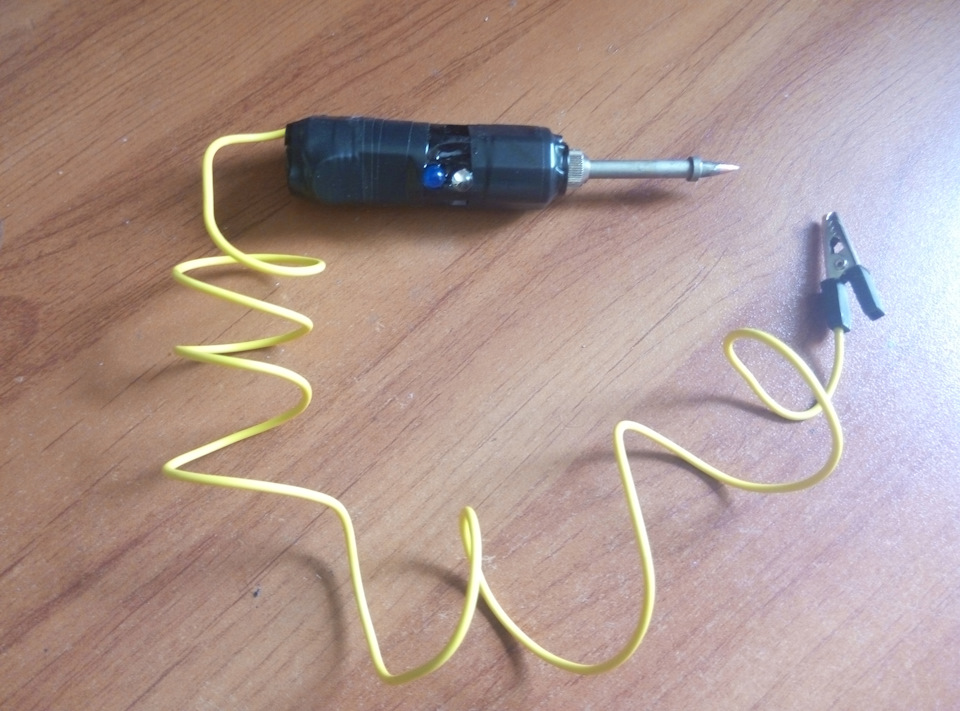

После окончательной сборки имеем следующее устройство.
И вот собственно тест тестера)))
Запись делал скорее для себя, но если будет кому-то полезно буду рад)) Скоро будет запись в БЖ, где будет испытание данного тестера в боевых условиях.
Контролька автоэлектрика от идеи до устройства
Вот решил сделать себе контрольку- пробник для работы с автомобилями.
Сначала я определился с функциями которые мне нужны вот примерный список:
1. Вольтметр
2. Прозвонка
3. Светодиоды синий и красный
4. Зуммер
5. Фонарик
6. Генератор частоты
7. Резистивная нагрузка
8. Распознавание импульсных сигналов
9. Крепкий корпус
Сначала нарисовал схему. Я решил использовать не дорогие и доступные детали. Микроконтроллер самый доступный атмега8. Семисегментный индикатор. Несколько светодиодов, резисторов, и транзисторов. А также зуммер.
Далее я определился с корпусом. Это было самое сложное. Спроектировал корпус в солидворкс и распечатал на 3д принтере.
Лицевую и заднюю панели импортировал в корел и заказал у рекламщиков. Материал ПЭТ и УФ печать. Сделали быстро на следующий день.
Плату я нарисовал под размеры корпуса и заказал их в китае 10шт один соберу себе другие друзьям.
Далее самое интересное – написание прошивки для микроконтроллера. Это заняло самую большую часть времени. Самое интересное это режим энергосбережения. Если забыл выключить он «уснет» через 2 минуты. Если прикоснуться иглой к +12В он тут же проснется.
Точность измерения напряжения 1% чего мне вполне достаточно.
Ток потребления от батареек при включенном вольтметре 20мА. В режиме сна 20мкА. Средняя ёмкость таких батареек 100мА/ч соответственно должно хватить на 4-5 часов непрерывной работы. (это конечно в теории, на практике нужно проверять)
При положительном сигнале на игле – светится красный. При отрицательном – соответственно синий + звуковой сигнал.
Фото красного
Фото синего.
Что не получилось реализовать пока:
1.заряд по USB
2.измерение напряжения встроенной батареи
3.Аналоговый пробник без включения микроконтроллера
4. одна тактовая кнопка оказалась лишняя на плате.
5.частотомер- тахометр
6. измерение температуры
На этой версии платы больше ни каких функций делать не буду.
Сделаю доработанную версию позже.
Как собрать контрольную лампу на 12 и 220 В?
Несмотря на огромное количество измерительных приборов и индикаторов, используемых как в бытовых, так и в производственных задачах, из обихода не перестают выбывать контрольные лампы. Такое устройство можно без проблем и капитальных затрат собрать самостоятельно. Наиболее распространенные модели предназначены для использования в бытовых и автомобильных цепях. Поэтому в данной статье мы разберем, как собрать контрольку на 12 и 220 Вольт своими руками.
Для домашней сети
Отличительной особенностью бытовой сети и подключаемых к ней приборов является питающее напряжение на 220В. Поэтому все запчасти для контрольки должны выбираться исходя из этой величины.
Из запчастей вам понадобятся:
Последние два пункта актуальны для контрольки многоразового использования, если вы хотите прозвонить цепи электропроводки один раз, можно собрать тестер без щупов и кожуха.
Изготовление контрольки на 220В
Чтобы собрать контрольку, вам потребуются такие инструменты: отвертка, паяльник, кусачки или пассатижи. В зависимости от ситуации, вам может понадобиться только часть этих приспособлений. К примеру, если пайка не предвидится, можно обойтись и без паяльника. Следует отметить, что провода к патрону можно припаивать, а не прикручивать, так получиться надежней.
Процесс изготовления состоит из таких этапов:
Контролька на 220 В готова к использованию для прозвонки проводов и электрических цепей. При постоянной работе такой контролькой не забывайте периодически проверять ее работоспособность в заведомо исправной сети, находящейся под напряжением.
Для автомобиля
Автомобильная контролька, в отличи от бытовой, выполняет измерительные операции в цепях постоянного тока с питающим напряжением 12 В. Поэтому вы не сможете использовать контрольку на 220 В в качестве автомобильного пробника. Но принцип изготовления будет идентичным, хотя для диагностики автомобиля вместо лампочек очень удобно использовать светодиодные контрольки.
В виду технических особенностей электропроводки автомобиля, контролька на 12 В, выполненная по принципу описанному выше, не предоставляет полной информации о положении дел в цепи. Из-за чего контролька автоэлектрика может оснащаться такими функциональными дополнениями:
Рис. 2: модернизированная автоконтролька
Такая схема, помимо контроля состояния цепей, позволяет определить плюс или минус на выводах и интенсивность сигнала. Благодаря разнополярному включению светодиодов, один из них загорится при касании к положительному контакту, а второй будет сигнализировать при контакте с минусовой клеммой.
Для реализации такой автотестконтрольки вам понадобятся:
Выбор вспомогательных элементов ограничивается только вашей фантазией и подручными средствами, которые вы найдете в своем гараже, квартире или мастерской. Если вы изготавливаете автомобильный тестер для конкретной цели, вы можете исключить определенные элементы из схемы, чем значительно упростите устройство. Так, наиболее простой контролькой считается модель с одной лампочкой или низковольтным светодиодом.
Простейшая контролька на 12В для индикации цепи
Процесс изготовления состоит из таких этапов:
Контролька готова, можете использовать ее для отыскания цепи в автомобильной проводке или проверять исправность отдельных элементов.
Контролька для определения полярности
Это более сложный вариант, для такой контрольки вам понадобятся два светодиода, можно использовать светодиоды smart (возьмите разные цвета для удобства), корпус (в данном случае используется нерабочая индикаторная отвертка), паяльник, резистор на 1000 Ом. Процесс изготовления контрольки состоит из таких этапов:
Тестер готов, теперь при касании плюсового контакта у вас будет гореть один светодиод, а при касании к минусовому – второй. Но помните, рабочий номинал такой контрольки не подходит для бытовых сетей 220В – он определяется рабочим номиналом световых элементов.
Поделки своими руками для автолюбителей
Контролька для авто своими руками
Вот решил поделиться изготовлением контрольки, которая не заменима в автоэлектрике и работах проводящих на автомобиле связанной с электрикой. Простая в изготовлении контролька, зарекомендовала себя, как нужный и простой в эксплуатации инструмент, без неё никуда))).
Собрана она на простой схеме, которая состоит из пару деталей, её даже схемой трудно назвать, так как спать её может любой.
Имеется два светодиода, лучше взять разных цветов, так ориентироваться проще будет. У меня стоит красный и синий, красный измеряет плюс, синий минус. Резистор можно поставить от 1 до 5 ком, это чтобы не спалить светодиоды.
Также имеется кнопка, которая при нажатии замыкается и светит лампочка на 1.2 Ватта (автомобильная), она служит для определения слаботочного провода или контакта (можно к нему подключиться или нет).
Из самореза сделал наконечник, провод поставил акустический, он дольше служит, так как на излом очень долговечен (примерно около 2 метров), длинный потому что приходить иногда от АКБ подключаться, а искать контакт под торпедой или ещё где. Сам корпус взят от какого-то блока питания, что суётся в прикуриватель. Всё хорошо спаивается, соединяется и изолируется.
Сверху у меня накручена зелёная изолента, можно взять другую цветную, тогда прибор можно с лёгкостью найти среди всяких проводов и подкапотном пространстве автомобиля, так как он так и наровит куда-нибудь деться ))).
Если светиться красный светодиод, значит плюс есть, если при нажатии на кнопку, светится ещё и лампочка, значит плюс хороший.
Светиться синий — минус.
Крокодил минуса на массу.
Предохранители например можно проверить все за минуту, очень удобно, если на одном контакте есть плюс, а на другом конце предохранителя нет, значит ему каюк пришёл. Это я просто для примера привёл, а так им можно много чего проверить, прозвонить, ну и так далее…
Автор; Андрей Куц, Одесса, Украина
Схема контрольки на светодиодах для авто
В статье рассмотрим наиболее распространенные среди автолюбителей схемы контрольки на светодиодах. От самой простой, до более-менее навороченной. Сами контрольки показывать не будем, просто посмотрите на схемы, а корпус подберете уже и без наших подсказок.
Контролька в автомобиле — незаменимый инструмент для автолюбителя, особенно, если необходимо оперативно и правильно определить необходимый провод. Схема контрольки на светодиодах, заключает в себе один принцип, который рассмотрим чуть ниже, и имеет только разнообразные модификации
Наиболее Распространенная Схема контрольки на светодиодах
Схема контрольки на светодиодах самая наипростейшая. Это даже схемой назвать нельзя — игрушка для детей.
Используем два сетодиода разноцветных — зеленый и красный. Красный — плюс, зеленый — минус. Резистор можно поставить до 5 кОм — защита от того, чтобы не сжечь светодиоды.
Имеется кнопка, при нажатии которой можно с точностью определять слаботочный это провод (т.е. можно ли к нему подключаться или нет).
При обычном прикосновении щупа к плюсовому проводу — загорится красный светодиод. Если плюс «сильный», то будет гореть еще и лампочка. И в том и в другом случае — необходимо нажимать кнопку.
Если горит зеленый светодиод — то мы нашли минус.
Схема контрольки на светодиодах с аккумулятором на 3,7 В с пищалкой
Особенности данной схемы:
Схема контрольки на светодиодах с автомобильным аккумулятором
Данная схема контрольки на светодиодах тоже простенькая и ею удобно пользоваться в подкапотном пространстве, т.к. питание данной контрольки происходит от автомобильного аккумулятора.
Для сборки нам потребуются: 2 светодиода, подключенные последовательно и в разных направлениях, 2 стабилитрона на 8В и провода (крокодилы), которые мы подключаем к аккумулятору. Ну и сам щуп. Все это можно уместить в обычной отвертке.
При попадании щупа на провод с плюсом — загорается красный диод. Соединяя щуп с минусом — горит зеленый светодиод. Все очень просто.
Видео на тему схема контрольки на светодиодах
И наконец, подведем итоги: все схемы контрольки на светодиодах имеют похожий вид, просто в зависимости от «хотелок» автолюбителя мы можем предвносить в конструкцию разные изменения, либо выкидывать из схемы часть компонентов.
