Как сделать регулятор оборотов кулера 12в своими руками

Как сделать простой регулятор оборотов, скорости вращения для компьютерного вентилятора, кулера.

Компьютерные вентиляторы могут быть полезны не только внутри компьютера. Допустим я использую такой вентилятор (размерами 120 на 120 мм, 12 В и 350 мА) для быстрой разморозки своего мини холодильника, а также его вполне хватает для проветривания небольшого помещения, после того как надымил паяльником. Хотя когда такие вентиляторы питаешь от их стандартного напряжения 12 вольт они издают относительно большой шум. Да и не всегда нужны их максимальные обороты вращения. Порой данного кулера хватает и при пониженной мощности. Но чтобы это сделать нам понадобится весьма простая схема (что приведена ниже на рисунке), которая позволит регулировать частоту вращения, его скорость, обороты.

Для бывалых электронщиков и радиотехников эта простая схема ясна и понятна, так что буду пояснять ее работы, принцип действия для новичков. Одно дело когда собрал схему, включил, и пусть себе работает. Другое же дело, когда знаешь как она функционирует, и при желании можно ввести свои какие-нибудь изменения и дополнения к имеющейся схеме.

Итак, сама схема регулятора оборотов компьютерного вентилятора состоит всего из трех деталей, а именно это биполярный транзистор типа КТ817 с любым буквенным индексом, переменного резистора на 1 ком и постоянного резистора, который желательно подобрать наиболее подходящий. Транзистор включен по схеме с общим коллектором (называемым также эмиттерным повторителем), а это значит что он усиливает только ток, при том усиления по напряжению не происходит.

Между коллектором и эмиттером стоит делитель напряжения, состоящий из двух резисторов (переменного и постоянного). Как известно, биполярный транзистор имеет три вывода, это эмиттер, коллектор и база. Переход между базой и эмиттером считается управляющим, а переход между коллектором и эмиттером считается силовым. Так вот, в изначальном состоянии (когда никакого напряжения к схеме не приложено) переход коллектор-эмиттер закрыт, он через себя ток не пропускает, его проводимость в этом состоянии имеет бесконечно большое значение (проще говоря имеет бесконечно большое сопротивление). Но вот когда мы на управляющий переход подадим напряжение более 0,6 вольт, этот силовой переход (коллектор-эмиттер) постепенно начинает открываться. И чем больше мы пропустим тока через управляющий переход, тем больше тока сможет пройти через силовой переход.

И вот чтобы напряжение от 0 до 0,6 вольт убрать с переменного резистора мы и вводим в схему постоянный резистор. Именно он возьмет на себя это самое низкое напряжение «мертвой зоны». В итоге переменный резистор будет работать от максимальных оборотов вентилятора до минимальных. Постоянный резистор R2 нужно подбирать. Лучше вначале вместо него поставить подстроечный резистор с сопротивлением около 470 ом. После того как мы подберем нужное сопротивление «мертвой зоны» можно будет ставить и постоянный, до этого подобранным сопротивлением. Оно будет примерно около 100-300 ом.

Что касается самого транзистора. В этой схеме я поставил КТ817. У него максимальный ток, который может пройти через коллектор-эмиттерный переход равен до 3 ампер. Рассеиваемая мощность без радиатора до 1 ватта, а с наличием охлаждающего радиатора эта мощность уже увеличивается аж до 25 ватт. Можно поставить любой другой биполярный транзистор с n-p-n проводимостью, у которого ток коллектор-эмиттер будет больше того, что будет проходит при использовании конкретного вентилятора. Ну, и рассеиваемая мощность должна быть не меньше той, что будет выделяться при конкретном вентиляторе.

Ну, а сама схема работает достаточно просто. Когда мы крутим ручку переменного резистора в сторону уменьшения оборотов вентилятора, то лишнее напряжение отводится на эту транзисторную схему. Проще говоря, лишнюю электрическую мощность на себя забирает эта схема, превращая ее в тепло, которое рассеивается на транзисторе и радиаторе. К сожалению, это является недостатком данной схемы. Ведь при этом не о какой экономии электроэнергии говорить не приходится. Если это для вас важно, то тогда нужно использовать схемы понижающих DC-DC преобразователей, у который с экономией дело обстоит гораздо лучше.

Видео по этой теме:

Как сделать терморегулятор для вентилятора всего на 3 деталях

Для того, чтобы сделать автоматическое включение вентилятора охлаждения не нужно сложных схем, понадобится всего 3 детали. Такой регулятор невероятно прост в построении и регулировке. Для схемы не нужно делать плату, все паяется навесным монтажом за 15 минут.

Детали

Принципиальная схема

Схема регулятора, как говорилось ранее, очень проста. Включается в разрыв цепи питания регулятора 12 В и не требует дополнительного питания, что является несомненным плюсом данной конструкции.

На транзисторе собран пороговый элемент, который отслеживает изменение в цепи резистора и термодатчика. Потенциометром настраивается порог срабатывания.

Как сделать простейший терморегулятор вентилятора 12 В

Закрепляем транзистор и лудим вывода.

Припаиваем переменный резистор, предварительно замкнув один из боковых контактов с центральным.

Термоэлемент будет выносным. Припаиваем к нему провода и изолируем термоусадочной трубкой.

Припаиваем провода от терморезистора к транзистору согласно схемы.

Включаем регулятор в разрыв питания вентилятора.

Подаем питание, производим регулировку срабатывания на нужную температуру.

Проверяем работу терморегулятора

Изначально вентилятор не крутится. Но стоит нагреть датчик теплом руки, как крыльчатка вентилятора начинает вращаться.

В дальнейшем термодатчик можно закрепить на радиаторе охлаждаемой схемы, или оставить просто так в корпусе, внутри которого нужно поддерживать необходимую температуру.

Данная схема прота, а значит очень надежна в работе.

Смотрите видео

Терморегулятор оборотов кулера своими руками

Сегодня соберём очень простой терморегулятор оборотов кулера всего на трёх деталях своими руками. Эта самоделка будет полезна если Вы делаете например, блок питания и нужно чтобы при большой нагрузке, когда начинают разогреваться силовые транзисторы включался кулер для принудительного активного охлаждения этих транзисторов, ну а также он будет полезен и для других устройств и самоделок, таких как электронная нагрузка.

Детали для терморегулятора:

Терморегулятор оборотов кулера своими руками

Терморегулятор оборотов кулера своими руками

Терморегулятор оборотов кулера своими руками

Терморегулятор оборотов кулера своими руками

Как сделать терморегулятор оборотов кулера на 12В, инструкция:

Делать терморегулятор будем по этой схеме:

Терморегулятор оборотов кулера своими руками

Транзистор устанавливаем маркировкой вверх.

Терморегулятор оборотов кулера своими руками

К крайним выводам припаиваем подстроечный резистор, он будет регулировать температуру срабатывания терморегулятора. Третья ножка резистора просто загнута, она не используется.

Терморегулятор оборотов кулера своими руками

Припаиваем к левой ножке транзистора IRFZ44N терморезистор.

Терморегулятор оборотов кулера своими руками

Ко второму выводу терморезистора припаиваем плюсовой вывод кулера.

Терморегулятор оборотов кулера своими руками

Минусовой вывод кулера припаиваем к средней ножке транзистора.

Терморегулятор оборотов кулера своими руками

Теперь присоединяем провода питания для работы терморегулятора для кулера, плюс 12 В подаём на левую ножку транзистора, а минус на правую.

Терморегулятор оборотов кулера своими руками

Устройство готово к работе, теперь можно например, взяться пальцами за терморезистор и крутя подстроечный резистор добиваемся срабатывания терморегулятора, в это время начинает крутиться кулер.

Терморегулятор оборотов кулера своими руками

Терморегулятор оборотов кулера своими руками

Подстроечным резистором можно добиться срабатывания схемы при гораздо большем нагреве, всё подстраивается под свои нужды. При необходимости можно выставив необходимый режим выпаять подстроечный резистор, измерить его выставленное ранее сопротивление и впаять вместо него постоянный резистор близкого номинала к измеренному значению.

Как сделать простой регулятор оборотов, скорости вращения для компьютерного вентилятора, кулера, маломощного электродвигателя постоянного тока

Регулятор: сборка своими руками

Уделив час-два свободного времени, можно соорудить регулятор самостоятельно. Понадобится:

База Т припаивается к серединному контакту ПР, коллектор – к стороннему выходу. К обратному краю ПР нужно присоединить резистор с сопротивлением 1000 ОМ. Второй выход Р припаивается к эмиттеру Т.

Осталось присоединить провод вводного напряжения к Т (он уже сцеплен с крайним выходом ПР). Выход «+» припаивается к эмиттеру ПР.

Чтобы проверить, как работает самодельный регулятор, потребуется вентилятор. Его плюсовой провод соединяется с проводом, идущим от эмиттера. Провод выводного напряжения подсоединяется к блоку питания.

Минусовой провод нужно подсоединить напрямую. Для проверки крутим колесико ПР и наблюдаем за тем, как меняется количество оборотов.

Конструкция безопасна (минусовой провод подключается напрямую) – если произойдет замыкание в контроллере, с вентилятором ничего не случится.

Процесс проверки выглядит примерно так:

При желании можно синхронизировать контроллер сразу с двумя вентиляторами, как показано на схеме:

Синхронизация контроллера с двумя вентиляторами

Установка не отнимает много времени, особенно если работать по готовым схемам. Главное – правильно выбрать устройство под помещение. Не стоит жалеть о потраченных деньгах, ведь чистый воздух важнее. Тем более, всегда можно сэкономить, смастерив регулятор самостоятельно.

Способы регулировки

Для электрических вытяжек, устанавливаемых в жилых помещениях (на кухне, а также в туалетных и ванных комнатах) предусматривается простейший вариант управления. В этом случае возможны только два состояния: включено или выключено.

Для более экономичной работы устройства (не всегда нужно, чтобы оно работало на полную мощность) потребуется регулировать обороты вентилятора. Перед покупкой изделия обязательно проконсультируйтесь у продавца о наличии соответствующей опции.

Реализовать указанную функцию удается следующими способами:

На практике регулировка осуществляется посредством особых устройств (контроллеров), в которых применяются различные принципы управления.

Как подключить?

Выполнить подключение контроллера скорости к вентилятору можно своими руками. Для этого необходимо внимательно прочитать инструкцию и соблюдать ряд мер безопасности при работе с электроприборами. В зависимости от вида конструкции и вида обслуживаемых вентиляторов, контроллеры могут быть установлены на стене, внутри стены, внутри вентустановки или в отдельно стоящем шкафу системы «умный дом». Настенный и внутристенный регуляторы закрепляются при помощи шурупов или дюбелей, в зависимости от габаритов и веса устройства. Крепёжные элементы обычно входят в комплект наряду со схемой подключения прибора.

Схемы подключения у моделей могут отличаться, однако, общие закономерности и последовательность выполнения действий всё же есть. Вначале контроллер нужно подключить к кабелю, подающему ток на вентилятор. Основной целью данного этапа является разделение проводов «фаза», «ноль» и «земля». Затем выполняют подсоединение проводов к входным и выходным клеммам. Главное при этом — не перепутать провода местами и выполнить подключение согласно инструкции. Кроме того, следует проконтролировать, чтобы размер сечения кабеля питания и соединения соответствовал максимально разрешённому напряжению подключаемого устройства.

При подключении регулятора скорости к вентиляторам ноутбука напряжением 12 вольт необходимо выяснить предельно допустимые температуры деталей устройства. Иначе можно лишиться компьютера, у которого от перегрева выйдут из строя процессор, материнская плата и графическая карта. При подключении контроллера к оргтехнике необходимо также строго следовать инструкции. При необходимости подключения сразу нескольких вентиляторов лучше приобрести многоканальный регулятор, так как некоторые модели способны обслуживать до четырёх вентиляторов одновременно.

Регуляторы скорости вентиляторов являются важным многофункциональными устройством. Они защищают технику от перегрева, продлевают срок эксплуатации электрических двигателей вентиляторов, экономят электроэнергию и существенно понижают уровень шума в помещениях. Благодаря своей эффективности и практичности приборы обретают всё большую популярность и растущий потребительский спрос.

О том, как своими руками сделать регулятор скорости вентилятора, смотрите далее.

Разновидности

Регуляторы ограничения скорости вентилятора бывают нескольких видов.

Ступенчатые модели с применением автотрансформатора

Суть работы этого прибора заключается в том, что обмотка прибора разветвлена, поэтому в процессе подключения к ответвлениям вентилятор получает несколько пониженное напряжение. При помощи специального переключателя тот или иной вентилятор подключается к нужному участку обмотки, а скорость его вращения падает. Синхронно с этим снижается потребление электричества, что приводит к общей экономии ресурса.

Регулировка прибора осуществляется при помощи специальной ручки, оснащённой ступенчатой шкалой, имеющей 5 положений. Достоинствами моделей является их надёжность и долгий срок службы. К недостаткам относят довольно габаритный блок управления, что не всегда удобно при размещении устройства в ограниченных пространствах, а также невозможность плавного переключения. Однако при подключении датчиков температуры и таймера переключение скоростей вращения можно автоматизировать.

Автотрансформаторы с электронным управлением

Суть работы таких устройств несколько отличается от принципа действия предыдущих моделей. Прибор оснащён транзисторной схемой и способен модулировать импульсы, плавно изменяя при этом напряжение. Сила напряжения напрямую зависит от частоты импульсов и пауз между ними. Так, при коротких импульсах и длинных паузах напряжение будет намного ниже, чем при длинных импульсах и коротких паузах.

Преимуществами данного контроллера являются небольшие размеры и комфортная стоимость. К недостаткам относят короткую длину соединяющего кабеля. Это вызывает необходимость отдельного расположения блока от ручки управления и его размещения поближе к вентилятору. Электронные модели используются на крупных производствах в сочетании с мощными вентиляционными установками. Они устойчивы к перегрузкам и способны к непрерывной работе в течение длительного времени.

Симисторный (тиристорный) контроллер

Данный вид регуляторов является самым распространённым. Прибор используется для подключения к однофазному вентилятору переменного тока, однако, может работать и с постоянным. При работе прибора каждый из тиристоров понижает выходное напряжение, уменьшая тем самым количество оборотов в минуту. Плюсами устройств является низкая стоимость, небольшой вес и возможность убавления числа оборотов практически до нуля.

Принцип работы и предназначение

Во время постоянной работы вентилятора на максимальных оборотах, ресурс прибора исчерпывается достаточно быстро. В результате мощность устройства заметно снижается, а прибор выходит из строя. Это обусловлено тем, что многие детали не способны выдерживать такой ритм, из-за чего они быстро изнашиваются и ломаются. Чтобы ограничить скорость вращения лопастей и увеличить срок службы вентилятора, в вентиляционную установку встраивают контроллер скорости.

Помимо сбережения рабочего ресурса, контроллеры выполняют важную функцию по снижению шума от работающих вентиляционных систем. Так, в офисных помещениях, где наблюдается большое скопление оргтехники, уровень шума может достигать 50 ДБ, что обусловлено одновременным функционированием нескольких устройств, вентиляторы которых работают на максимальных оборотах. В таких условиях человеку сложно настроиться на рабочий лад и сосредоточиться.

Выходом из сложившейся ситуации является оснащение вентиляционных установок регуляторами скорости. Ещё одним веским аргументом в пользу использования регуляторов является экономный расход электроэнергии. В результате уменьшения количества оборотов и снижения общей мощности вентилятор начинает потреблять меньше энергии, что положительно сказывается на бюджете.

Принцип действия контроллера заключается в изменении напряжения, которое подаётся на обмотку двигателя вентилятора. Существуют более дорогостоящие модели, способные регулировать скорость вращения посредством изменения частоты тока. Однако стоимость таких изделий зачастую превышает стоимость самого вентилятора, из-за чего их установка является нецелесообразной.

Как уменьшить или увеличить скорость вентилятора вытяжки

В вытяжных системах увеличение или снижение скорости вращения вентилятора позволяет изменять интенсивность потока, влияющую на воздухообмен в целом. Для управления им используется один из уже рассмотренных способов (путем изменения напряжения или частоты тока).

На практике применяется первый из приемов, так как частотный регулятор в данном случае будет стоить дороже самого вентилятора

Особенность этого способа заключается в его простоте и дешевизне, что очень важно для бытовых систем и устройств, применяемых в помещениях общественного пользования

Увеличить или уменьшить скорость вытяжки удается простым механическим способом. Для этого в некоторых образцах модулей управления предусматривается небольшое колесико, посредством которого ступенчато или плавно меняются обороты двигателя.

3 лучшие схемы регуляторов скорости вентиляторов

Регулятор скорости вентилятора — простая схема

Предлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов. Она имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.

Список необходимых радиоэлементов:

Фото готового регулятора скорости вентилятора:

Регулятор вентилятора с датчиком температуры

Как известно, вентилятор в блоках питания компьютеров формата AT вращается с неизменной частотой независимо от температуры корпусов высоковольтных транзисторов. Однако блок питания не всегда отдает в нагрузку максимальную мощность. Пик потребляемой мощности приходится на момент включения компьютера, а следующие максимумы — на время интенсивного дискового обмена.

Уменьшить износ вентилятора и снизить общий уровень шума, создаваемого компьютером можно, применив автоматический регулятор частоты вращения вентилятора, схема которого показана на рисунке. Датчиком температуры служат германиевые диоды VD1–VD4, включенные в обратном направлении в цепь базы составного транзистора VT1VT2. Выбор в качестве датчика диодов обусловлен тем, что зависимость обратного тока от температуры имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания.

Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1, VT2. Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить.

Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения окажется значительно больше требуемой, число диодов следует уменьшить.

Устройство монтируют в корпусе блока питания. Одноименные выводы диодов VD1-VD4 спаивают вместе, расположив их корпусы в одной плоскости вплотную друг к другу. Полученный блок приклеивают клеем БФ-2 (или любым другим термостойким, например, эпоксидным) к теплоотводу высоковольтных транзисторов с обратной стороны. Транзистор VT2 с припаянными к его выводам резисторами R1, R2 и транзистором VT1 устанавливают выводом эмиттера в отверстие «-cooler» платы блока питания.

Налаживание устройства сводится к подбору резистора R2. Временно заменив его переменным (100–150 кОм), подбирают такое сопротивление введенной части, чтобы при номинальной нагрузке (теплоотводы транзисторов блока питания теплые наощупь) вентилятор вращался с небольшой частотой. Во избежание поражения электрическим током (теплоотводы находятся под высоким напряжением!) «измерять» температуру наощупь можно, только выключив компьютер. При правильно отлаженном устройстве вентилятор должен запускаться не сразу после включения компьютера, а спустя 2–3 мин после прогрева транзисторов блока питания.

Схема регулятора скорости вентилятора для уменьшения шума

В отличии от схемы, которая замедляет обороты вентилятора после старта (для уверенного запуска вентилятора), данная схема позволит увеличить эффективность работы вентилятора путем увеличения оборотов при повышении температуры датчика. Схема также позволяет уменьшить шум вентилятора и продлить его срок службы.

Необходимые для сборки детали:

Если ваш вентилятор иногда не запускается даже при сильном нагреве (паяльник поднести), то нужно добавить цепочку С1, R2. Тогда R1 выставляем так, чтобы вентилятор гарантированно запускался при подаче напряжения на холодный блок питания. Через несколько секунд после заpяда конденсатора, обороты падали, но полностью вентилятор не останавливался. Теперь закрепляем датчик и проверяем, как все это будет крутится пpи реальной работе.

Rt — любой терморезистор с отрицательным ТКЕ, например, ММТ1 номиналом 10–30 кОм. Терморезистор крепится (приклеивается) через тонкую изолирующую прокладку (лучше слюдяную) к радиатору высоковольтных транзисторов (или к одному из них).

Видео о сборке регулятора оборотов вентилятора:

Регулировка оборотов кулера схема

Шум, издаваемый вентиляторами в современных компьютерах довольно сильный, и это является достаточно распространенной проблемой среди пользователей. Помочь в снижении шума, издаваемого компьютерными вентиляторами системного блока, может регулятор частоты вращения вентилятора или кулера. В продаже имеются различные регуляторы, имеющие разнообразные дополнительные функции и возможности (контроль температуры, автоматическую регулировку скорости и т.д.).

Схема регулятора оборотов вентилятора.

Схема достаточно простая, и содержит всего три электронных компонента: транзистор, резистор, и переменный резистор.

В схему специально введён постоянный резистор R2, назначение которого ограничить минимальные обороты вентилятора, для того, что бы даже при самых низких оборотах обеспечить его надёжный запуск. Иначе пользователь может поставить слишком низкое напряжение на вентиляторе, при котором он будет продолжать крутиться, но которого будет недостаточно для его запуска при включении.

Дополнительно стоит отметить, что если у Вас возникнут трудности с приобретением переменного резистора необходимого сопротивления, то в схеме можно применить переменный резистор R1 сопротивлением от 470 Ом до 4,7 кОм, но при этом придётся изменить и сопротивление резистора R2, оно должно быть таким же, как и у R1.

Монтаж и подключение регулятора скорости.
Монтаж всей схемы осуществляется прямо на ножках переменного резистора, и проводится очень просто:

регулятор оборотов

в разрыв цепи +12В, как показано на рисунке.
Внимание! Если у вашего вентилятора имеется 4 вывода, и их расцветка: черный, желтый, зелёный и синий (у таких плюс питания подаётся по желтому проводу), то регулятор включается в разрыв желтого провода.

Готовый, собранный регулятор оборотов вентилятора устанавливается в любом удобном месте системного блока, например, спереди в заглушке, пятидюймового отсека, или сзади в заглушке плат расширения. Для этого сверлится отверстие, необходимого диаметра для применяемого Вами переменного резистора, далее он вставляется в него и затягивается специальной, идущей с ним в комплекте гайкой. На ось переменного резистора, можно надеть подходящую ручку, например от старой советской аппаратуры.

Стоит заметить, что если транзистор в Вашем регуляторе будет сильно нагреваться (например, при большой потребляемой мощности вентилятором кулера или если через него подключено сразу несколько вентиляторов), то его следует установить на небольшой радиатор. Радиатором может служить кусочек алюминиевой или медной пластины толщиной 2 – 3 мм, длиной 3 см и шириной 2 см. Но как показала практика, если к регулятору подключен обычный компьютерный вентилятор с потребляемым током 0.1 – 0.2 А, то в радиаторе нет необходимости, так как транзистор нагревается совсем незначительно.

Рассмотрим ТОП-3 рабочих схемы регулятора скорости вращения вентилятора. Каждая схема не только проверена, но и отлично подойдёт для воплощения начинающими радиолюбителями. К каждой схеме прилагается список необходимых компонентов для монтажа своими руками и пошаговые рекомендации.

Регулятор скорости вентилятора — простая схема

Предлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов. Она имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.

Список необходимых радиоэлементов:

Плата регулятора скорости вентилятора:

Фото готового регулятора скорости вентилятора:

Регулятор вентилятора с датчиком температуры

Как известно, вентилятор в блоках питания компьютеров формата AT вращается с неизменной частотой независимо от температуры корпусов высоковольтных транзисторов. Однако блок питания не всегда отдает в нагрузку максимальную мощность. Пик потребляемой мощности приходится на момент включения компьютера, а следующие максимумы — на время интенсивного дискового обмена.

Если же учесть ещё и тот факт, что мощность блока питания обычно выбирается с запасом даже для максимума энергопотребления, нетрудно прийти к выводу, что большую часть времени он недогружен и принудительное охлаждение теплоотвода высоковольтных транзисторов чрезмерно. Иными словами, вентилятор впустую перекачивает кубометры воздуха, создавая при этом довольно сильный шум и засасывая пыль внутрь корпуса.

Уменьшить износ вентилятора и снизить общий уровень шума, создаваемого компьютером можно, применив автоматический регулятор частоты вращения вентилятора, схема которого показана на рисунке. Датчиком температуры служат германиевые диоды VD1–VD4, включенные в обратном направлении в цепь базы составного транзистора VT1VT2. Выбор в качестве датчика диодов обусловлен тем, что зависимость обратного тока от температуры имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания.

Резистор R1 исключает возможность выхода из строя транзисторов VT1, VT2 в случае теплового пробоя диодов (например, при заклинивании электродвигателя вентилятора). Его сопротивление выбирают, исходя из предельно допустимого значения тока базы VT1. Резистор R2 определяет порог срабатывания регулятора.

Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1, VT2. Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить.

Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения окажется значительно больше требуемой, число диодов следует уменьшить.

Устройство монтируют в корпусе блока питания. Одноименные выводы диодов VD1-VD4 спаивают вместе, расположив их корпусы в одной плоскости вплотную друг к другу. Полученный блок приклеивают клеем БФ-2 (или любым другим термостойким, например, эпоксидным) к теплоотводу высоковольтных транзисторов с обратной стороны. Транзистор VT2 с припаянными к его выводам резисторами R1, R2 и транзистором VT1 устанавливают выводом эмиттера в отверстие «-cooler» платы блока питания.

Налаживание устройства сводится к подбору резистора R2. Временно заменив его переменным (100–150 кОм), подбирают такое сопротивление введенной части, чтобы при номинальной нагрузке (теплоотводы транзисторов блока питания теплые наощупь) вентилятор вращался с небольшой частотой. Во избежание поражения электрическим током (теплоотводы находятся под высоким напряжением!) «измерять» температуру наощупь можно, только выключив компьютер. При правильно отлаженном устройстве вентилятор должен запускаться не сразу после включения компьютера, а спустя 2–3 мин после прогрева транзисторов блока питания.

Схема регулятора скорости вентилятора для уменьшения шума

В отличии от схемы, которая замедляет обороты вентилятора после старта (для уверенного запуска вентилятора), данная схема позволит увеличить эффективность работы вентилятора путем увеличения оборотов при повышении температуры датчика. Схема также позволяет уменьшить шум вентилятора и продлить его срок службы.

Необходимые для сборки детали:

Настройка производится до закрепления термодатчика на радиаторе. Вращая R1, добиваемся, чтобы вентилятор остановился. Затем, вращая в обратную сторону, заставляем его гарантированно запускаться при зажимании терморезистора между пальцами (36 градусов).

Если ваш вентилятор иногда не запускается даже при сильном нагреве (паяльник поднести), то нужно добавить цепочку С1, R2. Тогда R1 выставляем так, чтобы вентилятор гарантированно запускался при подаче напряжения на холодный блок питания. Через несколько секунд после заpяда конденсатора, обороты падали, но полностью вентилятор не останавливался. Теперь закрепляем датчик и проверяем, как все это будет крутится пpи реальной работе.

Rt — любой терморезистор с отрицательным ТКЕ, например, ММТ1 номиналом 10–30 кОм. Терморезистор крепится (приклеивается) через тонкую изолирующую прокладку (лучше слюдяную) к радиатору высоковольтных транзисторов (или к одному из них).

Видео о сборке регулятора оборотов вентилятора:

Шум, издаваемый вентиляторами в современных компьютерах довольно сильный, и это является достаточно распространенной проблемой среди пользователей. Помочь в снижении шума, издаваемого компьютерными вентиляторами системного блока, может регулятор частоты вращения вентилятора или кулера. В продаже имеются различные регуляторы, имеющие разнообразные дополнительные функции и возможности (контроль температуры, автоматическую регулировку скорости и т.д.).

Схема регулятора оборотов вентилятора.

Схема достаточно простая, и содержит всего три электронных компонента: транзистор, резистор, и переменный резистор.

В схему специально введён постоянный резистор R2, назначение которого ограничить минимальные обороты вентилятора, для того, что бы даже при самых низких оборотах обеспечить его надёжный запуск. Иначе пользователь может поставить слишком низкое напряжение на вентиляторе, при котором он будет продолжать крутиться, но которого будет недостаточно для его запуска при включении.

Дополнительно стоит отметить, что если у Вас возникнут трудности с приобретением переменного резистора необходимого сопротивления, то в схеме можно применить переменный резистор R1 сопротивлением от 470 Ом до 4,7 кОм, но при этом придётся изменить и сопротивление резистора R2, оно должно быть таким же, как и у R1.

Монтаж и подключение регулятора скорости.
Монтаж всей схемы осуществляется прямо на ножках переменного резистора, и проводится очень просто:

регулятор оборотов

в разрыв цепи +12В, как показано на рисунке.
Внимание! Если у вашего вентилятора имеется 4 вывода, и их расцветка: черный, желтый, зелёный и синий (у таких плюс питания подаётся по желтому проводу), то регулятор включается в разрыв желтого провода.

Готовый, собранный регулятор оборотов вентилятора устанавливается в любом удобном месте системного блока, например, спереди в заглушке, пятидюймового отсека, или сзади в заглушке плат расширения. Для этого сверлится отверстие, необходимого диаметра для применяемого Вами переменного резистора, далее он вставляется в него и затягивается специальной, идущей с ним в комплекте гайкой. На ось переменного резистора, можно надеть подходящую ручку, например от старой советской аппаратуры.

Стоит заметить, что если транзистор в Вашем регуляторе будет сильно нагреваться (например, при большой потребляемой мощности вентилятором кулера или если через него подключено сразу несколько вентиляторов), то его следует установить на небольшой радиатор. Радиатором может служить кусочек алюминиевой или медной пластины толщиной 2 – 3 мм, длиной 3 см и шириной 2 см. Но как показала практика, если к регулятору подключен обычный компьютерный вентилятор с потребляемым током 0.1 – 0.2 А, то в радиаторе нет необходимости, так как транзистор нагревается совсем незначительно.

Регулятор оборотов вентилятора охлаждения радиатора(из того что было под рукой).

Завалялась у меня платка DC/DC с ШИМ(ШиротноИмпульсныйМодулятор) на 555 таймере появилась идея использования этого же ШИМа для управления вентилятором системы охлаждения двигателя. Что это дает?
1.Плавное включение вентилятора без просадок бортового напряжения(достигается за счет плавного изменения напряжения на датчике) и как следствие продление жизни самого вентилятора.
2.Зависимость оборотов вентилятора от температуры двигателя.
3.Более стабильный температурный диаппазон двигателя(держится в районе 85 градусов)

Сигнал управления берем от цепи датчика температуры приборной панели, а для надежности ставим эту систему в параллель штатной(правда при этом штатную систему нужно изменить — у штатной вентилятор коммутируется по «+», нам же нужно чтобы вентилятором управлял «-«)

В результате подгонки под наши требования схемы, получаем схему регулятора на 555 таймере работающем в режиме ФИМ(фазо импульсная модуляция) и транзисторах МОСФЕТ( МОСФЕТ-ключ показан в этой схеме упрощенно, на больших токах будет сильно нагреваться):

для уменьшения нагрева нужно использовать несколько мосфетов повторяя цепочку R3-VT1 в параллель, количество транзисторов зависит от мощности вентилятора 200Вт — два транзистора, 300Вт — три транзистора, при больших мощностях возможно придется усиливать выходной какскад 555 таймера:

Важный момент:для равномерного распределения тока нагрузки по мосфетам используем провода сечения 1 — 1,5 кв.мм одинаковой длинны соединяя силовые выводы мосфетов с общими точками схемы.
Так как при работе вентилятора в цепи (акумулятор-вентилятор-регулятор-корпус»земля») течет значительный ток (30А) используем в этой цепи провода сечением не менее 6 кв.мм, а для обеспечения безопасности ставим в эту цепь 40А предохранитель.
Собираем все в корпусе от комутатора зажигания 402 двигателя и размещаем на левом крыле моторного отсека(благо крепёж для монтажа там есть штатно).

Настройка: прогреваем двигатель до 85 градусов и вращением движка резистора R7 добиваемся включения вентилятора на половину его мощьности. Алгоритм работы устройства такой, что при повышении температуры двигателя обороты вентилятора повышаются, при понижении температуры обороты вентилятора уменьшаются. В дальнейшем нужно произвести подстройку так чтобы при 80-82 градусах вентилятор не включался.

Пы.Сы. Практика использования показала что работа устройства далека от совершенства и его эффективность сильно зависит от состояния радиатора (если теплоотдача радиатора «как у нового» то это устройство вполне способно «сбивать температуру» и штатная система включения вентилятора будет срабатывать крайне редко даже в 30 градусную жару, ну а если радиатор «подустал» то кроме плавного разгона вентилятора эта схема ничего более не даст), поэтому рекомендую использовать эту «поделку» только в параллель штатной системе включения вентилятора.
05.2015 Глюк
За время эксплуатации окислились контакты «минусового» провода подключения к бортовой сети — уши корпуса коммутатора, ключи замерли в открытом состоянии и конечно вентилятор закрутился на макс.оборотах «на постоянку». Чистка контактов и установление надежной «массы» вернуло устройство к нормальным режимам работы, но ненадолго. Причиной неисправности оказался один из мосфетов, виновника определил по цвету перегрева его сток-исток контактов.

…продолжаем развивать тему дальше:

01.2019 Доводим слабые места
Как оказалось слабых мест в схеме хватает, попытаемся их исправить:

#Улучшение реакции устройства на изменение температуры
в первоначальном исполнении обороты вентилятора нарастают с меньшей интенсивностью чем хотелось бы.

теперь обороты вентилятора будут возрастать и спадать с большей интенсивностью.
Для понятия принципа действия: чем ближе 5-я нога таймера к «земле», тем ниже обороты вентилятора. На транзисторе А733 собран компаратор, как только напряжение на датчике становится ниже опорного (3.6В) транзистор начинает открываться тем самым закрывая транзистор на 5-ой ноге таймера, вентилятор начинает вращаться. Порог срабатывания подбирается величиной опорного напряжения. При опорном напряжении 3.6В температура охлаждающей жидкости удерживается в пределах 80-85С.

Чтобы иметь возможность подстройки опорного напряжения( для того что бы летом и зимой выставлять разный порог срабатывания вентилятора), в качестве источника используем TL431. Резистором (*) подбирается максимальный предел опорного напряжения. Максимальное опорное напряжение обязательно должно быть меньше 5 вольт, иначе велика вероятность спалить транзистор компаратора.

Далее фото платы в разных стадиях готовности, чисто для наглядности монтажа компонентов

Контроллер вентиляторов с регулировкой оборотов и плавным пуском своими руками.

Добрый день!
Хочу рассказать о том как я делал контроллер вентиляторов для своей машины.

Первым делом расскажу предысторию данной схемы. У меня в машине с завода стоит вязкомуфта, но после установки не родного двигателя она не влезла. Пришлось ставить электро вентилятор и выбор пал на сдвоенные вентиляторы от нивы. Подключил я их через реле и датчик ТМ-108. Однако довольно быстро появился ряд проблем с этим всем:
1) Датчик температуры отказался работать.
Я его поменял, но через месяц он опять вышел из строя. А замена датчика у меня та еще песня так как стоит он в патрубке и что бы его поменять надо снять патрубок те слить ОЖ, а для этого снять защиту ДВС и пыльник. В общем я плюнул и поставил кнопку в салоне. Но ездить с кнопкой как вы понимаете так себе удовольствие.
2) Вторым слабым звеном стало реле. За год я их поменял уже пять штук. не выдерживают( Надо конечно было два реле поставить на каждый вентилятор отдельное реле ) Но дело в том что схема с реле мне не нравилась в принципе. И дело тут в следующем пункте.
3) Шум. Вентиляторы от нивы адски шумят. Я уже ниву в потоке угадываю по звуку вентиляторов. А однажды я приехал на заправку. заправщик долго смотрел на машину, а потом состоялся диалог:
Заправщик: У тебя вентиляторы от нивы что ли.
Я: Да.
Заправщик: А понятно.
При этом машину спереди он не видел, угадал по звуку.
4) И последнее. При включении вентилятора свет притухает, даже обороты у двигателя падают чуть чуть. Пусковой ток у них огромный. Соответственно необходим как минимум плавный пуск.

Мозг контроллера — микро контролер

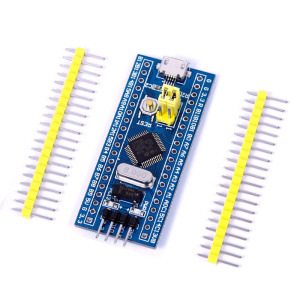

Очевидно, что без микроконтроллера тут не обойтись. Выбор пал на stm32f103 просто потому, что отладочные платы с ним у меня были в наличии и кроме того я знаком только с stm32. AVR с PICами обошли меня стороной, а ардуино… слишком скучно оно.

Про программирование микроконтроллера рассказывать не буду. Слишком большая тема. Посоветую только видео уроки по которым учился я.
Сразу скажу, что в будущем планирую переделать схему под stm32f030 так как этот чип больше подходит для данной задачи.

Силовая часть схемы
Следующий момент это выбор силовых ключей, очевидно что единственный вариант это мощные КМОП транзисторы. Они бывают n-канальные и p-канальные. Причем n-канальные всегда мощнее процентов на 20-30. Это связано с технологией изготовления и от этого никуда не деться. Самый простой способ использования полевых транзисторов это n-канальный транзистор в нижнем плече, а p-канальный в верхнем плече. Те получается, что т.к. n-канальные полевики мощнее, то нужно сделать схему нижнего плеча и все будет отлично. Но, внимание на рисунок.

Как видно из рисунка в схеме нижнего плеча плюс всегда подключен к нагрузке а коммутация происходит подключением массы. Меня это не устраивало совершенно. Тянуть постоянный плюс от аккумулятора на вентиляторы неправильная затея по моему мнению. А брать плюс главного реле или замка зажигания идея еще хуже так как опять будут проблемы с нагрузкой на реле или контактную группу. Использовать же p-канальные полевики все же не хотелось ибо предельные токи у них ощутимо меньше.
Такими размышлениями я пришел к поиску схемы включения n-канального полевика в верхнем плече. Все оказалось довольно просто и придумано до нас (что в общем-то не удивительно) и так драйвер n-канального полевика верхнего плеча: IR2117:

Данный драйвер осуществляет накачку напряжения на затворе транзистора до примерно 30 вольт таким образом напряжение ЗИ получается равным 15 В что соответствует полному открытия транзистора.

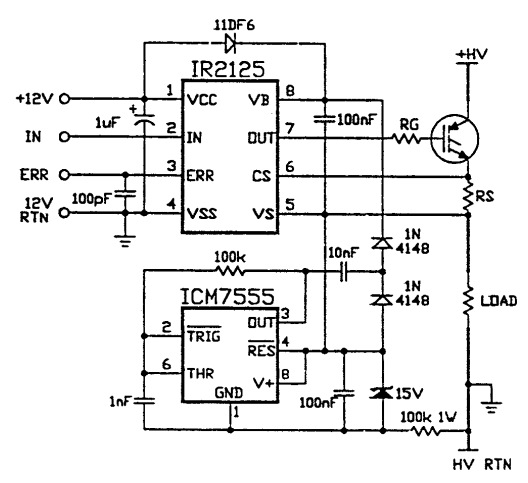

Однако не все так просто как кажется. Дело в том, что накачка напряжения осуществляется за счет заряда запасенного в бутстрапном конденсаторе. Но этот конденсатор нужно еще и заряжать. Те данная схема работает только в импульсном режиме. В моменты отсутствия сигнала заряжается бутстрапная емкость. Мои эксперименты показали, что при питании от 12-13 В максимальная скважность равна 70%. Те с помощью данной схемы мы не можем разогнать вентиляторы более чем на 70% максимальной скорости. Это разумеется не приемлемо.

Дальнейшее гугление привело меня к схеме накачки бутстрапной емкости с помощью таймера n555. Данная схема составлена инженерами компании IR. Использовать ее непосредственно конечно не стоит, во первых драйвер у нас другой да и зачем нам внешний таймер когда у нас есть микроконтроллер.

Входная цепь сигнала датчика температуры

Последней задачей была обработка датчика температуры.

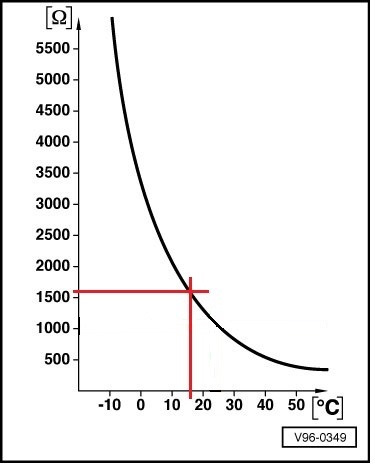

Типичная зависимость сопротивления резистивного датчика от температуры выглядит примерно так:

Для управления вентиляторами нам не нужно измерять температуры меньше градусов 70, но в то же время они занимают большую часть диапазона датчика. Соответственно если подключать датчик к АЦП через резистивную цепочку, точность измерения температуры будет мала и добиться плавного регулирования оборотов будет проблематично. Поэтому было решено использовать дифференциальный усилитель на ОУ. Причем на не инвертирующем входе задать напряжение соответствующее нужной минимальной температуре измерения. И подобрать коэффициент усиления такой, что бы при максимальной температуре на выходе ОУ было опорное напряжение АЦП. Такая схема позволяет отбросить ненужный диапазон измерений. Конечно для обеспечения универсальности схемы диапазон придется расширить однако точность при этом все равно на порядок больше.

Схема
Ну вводная часть закончена перейдем к слайдам )

Вот такая схема у меня получилась в итоге. Здесь два канала ШИМ управляемых от одного датчика. В данной схеме не отображена возможность настройки, т.е. нету ни Bluetooth ни USB. Дело в том, что для начала нужно определиться с корпусом, А для этого нужно определиться насколько сильно будут греться ключи. Возможно придется использовать алюминиевый корпус и тогда о блютузе можно забыть. И встанет вопрос обеспечения пыле и влаго защиты для USB разъема.

И так, чуть о том как что и для чего на схеме. Транзисторы Q5 и Q6 работают в ключевом режиме и нужны для конвертирования выхода микроконтроллера с уровнем единицы равным 3.3В во вход драывер ir2117 с уровнем единицы 12В.
Транзиторы Q7 Q8 так же работают в ключевом режиме и обеспечивают накачку бутстрапной емкости драйверов. Резистор R4 задает минимальную температуру измеряемую системой, чем больше сопротивление тем меньше минимальная измеряемая температура. Диоды D2 D4 защитные диоды Шотки, рассеивающие индуктивную энергию запасенную в катушках мотора при отключении мотора от питающего напряжения. Питание микроконтроллера и ОУ собрано на стабилизаторе LM7805.

Плата

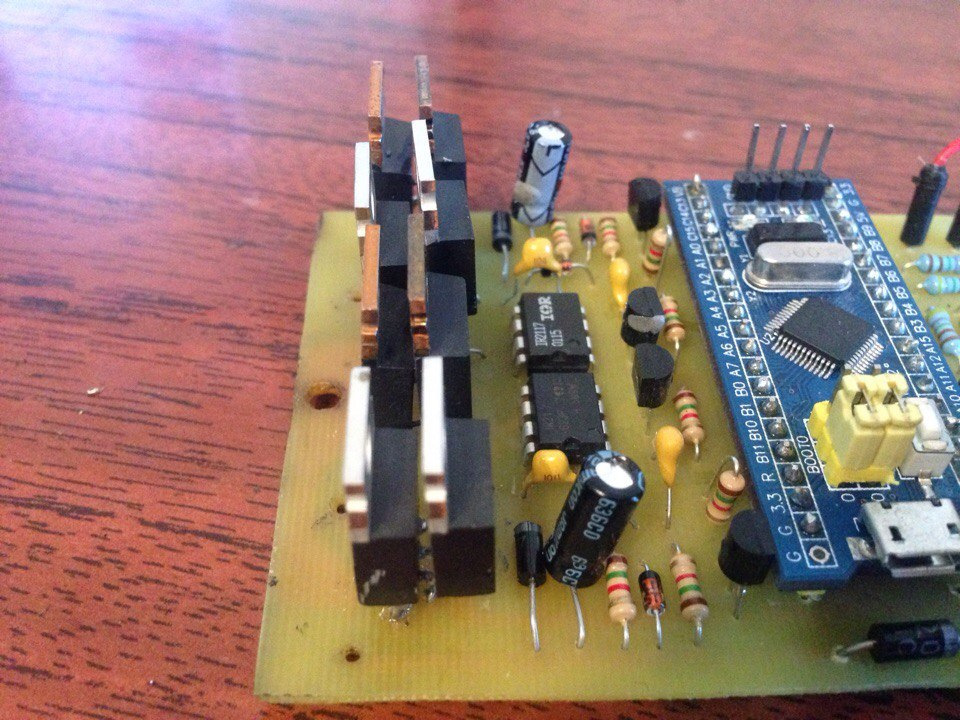

Первые тесты схемы проходили на отладочной плате:

Ворох всего а это ведь только один канал )
А ведь так хорошо все начиналось:

После того как на отладочной плате все заработало, появилсь необходимость проверить схему под нагрузкой в реальных, так сказать боевых, условиях. Поэтому решил сначала собрать все в DIP для простоты доработок в случае чего.

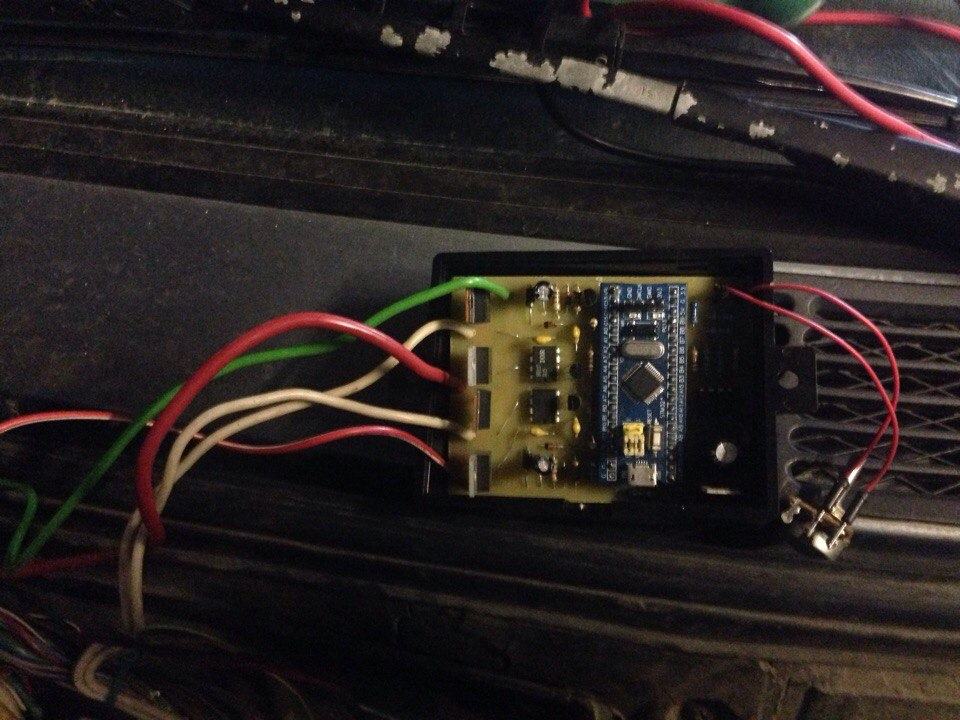

Сразу же при установке понял, что не предусмотрел отключение питания схемы при выключении зажигании. Те предполагалось что питание на схему будет идти на прямую с аккумулятора что бы избежать любых механических включателей на пути тока. Однако при такой схеме контроллер всегда включен и потребляет около 30мА, что не есть хорошо. Пришлось порезать дорожку и запитать всю логику отдельно, взяв плюс с главного реле.
Вторым существенным минусом оказалось то, что ключи при полной нагрузки сильно греются. А при частичной нагрузке греются защитные диоды. Дело в том что предполагалось создать схеме не требующую охлаждения, что бы было достаточно пластмассового корпуса. Решил допаять еще по одному элементу в параллель. Плату переделывать не стал, все равно же тестовая.

Однако ключи и диоды все равно ощутимо греются, не смотря на то что у ключей максимальный ток 110 А, а импульсный 300А! На плате их четыре штуки. Те теоретически схема должна быть в состоянии пропускать до 440А постоянного тока и до 1200 в импульсе! В то время как реальная нагрузка при полном включении около 30А постоянного тока. Те 14и кратный запас по мощности, но ключи все равно греются! Соответственно нужно решать на счет алюминиевого корпуса. Или достаточно поставить радиаторы внутри пластмассового корпуса как сейчас стоит на стабилизаторе.
Время покажет, а пока катаюсь так, посмотрим сколько проживет.

Термостат для компьютерного вентилятора без микроконтроллера

Терморегулятор оборотов кулера своими руками

Сегодня соберём очень простой терморегулятор оборотов кулера всего на трёх деталях своими руками. Эта самоделка будет полезна если Вы делаете например, блок питания и нужно чтобы при большой нагрузке, когда начинают разогреваться силовые транзисторы включался кулер для принудительного активного охлаждения этих транзисторов, ну а также он будет полезен и для других устройств и самоделок, таких как электронная нагрузка.
Детали для терморегулятора:

Терморегулятор оборотов кулера своими руками

Терморегулятор оборотов кулера своими руками

Терморегулятор оборотов кулера своими руками

Терморегулятор оборотов кулера своими руками

Режим работы

За работу прибора отвечает встроенный микропроцессор и специально созданное программное обеспечение. Уникальный алгоритм постоянно анализирует состояние среды и поддерживает её на оптимальном уровне, отображая текущее значение температуры на дисплее. Программное обеспечение, разработанное инженерами нашего предприятия, делает терморегулятор очень простым и поистине идеальным вариантом решения для регулировки температуры.

Как сделать терморегулятор оборотов кулера на 12В, инструкция:

Делать терморегулятор будем по этой схеме:

Терморегулятор оборотов кулера своими руками

Транзистор устанавливаем маркировкой вверх.

Терморегулятор оборотов кулера своими руками

К крайним выводам припаиваем подстроечный резистор, он будет регулировать температуру срабатывания терморегулятора. Третья ножка резистора просто загнута, она не используется.

Терморегулятор оборотов кулера своими руками

Припаиваем к левой ножке транзистора IRFZ44N терморезистор.

Терморегулятор оборотов кулера своими руками

Ко второму выводу терморезистора припаиваем плюсовой вывод кулера.

Терморегулятор оборотов кулера своими руками

Минусовой вывод кулера припаиваем к средней ножке транзистора.

Терморегулятор оборотов кулера своими руками

Теперь присоединяем провода питания для работы терморегулятора для кулера, плюс 12 В подаём на левую ножку транзистора, а минус на правую.

Терморегулятор оборотов кулера своими руками

Устройство готово к работе, теперь можно например, взяться пальцами за терморезистор и крутя подстроечный резистор добиваемся срабатывания терморегулятора, в это время начинает крутиться кулер.

Терморегулятор оборотов кулера своими руками

Терморегулятор оборотов кулера своими руками

Подстроечным резистором можно добиться срабатывания схемы при гораздо большем нагреве, всё подстраивается под свои нужды. При необходимости можно выставив необходимый режим выпаять подстроечный резистор, измерить его выставленное ранее сопротивление и впаять вместо него постоянный резистор близкого номинала к измеренному значению.

Простота монтажа и компактность

Терморегулятор, разработанный в лаборатории Mega Systems, предельно прост в установке и подключении. Его монтаж может выполнить каждый человек, имеющий самые общие понятия об электротехнических изделиях и схемах подключения устройств к сети. Главное – подвести линию переменного тока к месту монтажа.
Терморегулятор состоит из двух элементов:

Терморегулятор для вентилятора своими руками

Сегодня рассмотрим принцип действия системы охлаждения радиатора, а точнее систему управления вентилятором. Вентилятор в автомобиле служит для охлаждения двигателя при его нагреве, однако постоянная работа вентилятора совсем не требуется, во-первых, она бессмысленна, когда радиатор не требует дополнительного охлаждения, во-вторых постоянная работа вентилятора сильно нагружает бортовую сеть, что также ни есть хорошо.

Поэтому нам необходимо обеспечить включение вентилятора при определенном нагреве радиатора (или жидкости в нем). Сама схема представлена на чертеже ниже, помимо включения при определенном нагреве схема обеспечивает плавное включение вентилятора и уменьшает звуковые шумы, что хорошо скажется на сроке службы вентилятора.

Основным элементом в схеме является терморезистор с отрицательным коэффициентом температурной зависимости. Рабочее сопротивление 5-50 кОм все зависит от марки терморезистора. Терморезистор приваривается непосредственно к радиатору. Операция очень ответственная, терморезистор обязательно должен касаться радиатора, при плохой сварке потом придется все переделывать, поэтому этому моменту уделяем особое внимание.

Все номиналы или их определение расписано в схеме, для подбора R1 замеряем мультиметром значение сопротивления терморезистора делим на 5. Полученный результат даст вам понять примерный диапазон значения переменного резистора. Устанавливаем необходимые значения резистора, распаиваем схему и начинаем отладку работы прибора.

Показанная на схеме RC цепочка указана штрихпунктирной линией, потому что не всегда требуется. В случае если при отладке схема будет «хондрить» ее надо будет довесить. Вращая переменный резистор и измеряя сторонним прибором температуру радиатора выставляем необходимую нам температуру включения вентилятора.

Регулятор вентилятора с датчиком температуры

Как известно, вентилятор в блоках питания компьютеров формата AT вращается с неизменной частотой независимо от температуры корпусов высоковольтных транзисторов. Однако блок питания не всегда отдает в нагрузку максимальную мощность. Пик потребляемой мощности приходится на момент включения компьютера, а следующие максимумы — на время интенсивного дискового обмена.

Если же учесть ещё и тот факт, что мощность блока питания обычно выбирается с запасом даже для максимума энергопотребления, нетрудно прийти к выводу, что большую часть времени он недогружен и принудительное охлаждение теплоотвода высоковольтных транзисторов чрезмерно. Иными словами, вентилятор впустую перекачивает кубометры воздуха, создавая при этом довольно сильный шум и засасывая пыль внутрь корпуса.

Уменьшить износ вентилятора и снизить общий уровень шума, создаваемого компьютером можно, применив автоматический регулятор частоты вращения вентилятора, схема которого показана на рисунке. Датчиком температуры служат германиевые диоды VD1–VD4, включенные в обратном направлении в цепь базы составного транзистора VT1VT2. Выбор в качестве датчика диодов обусловлен тем, что зависимость обратного тока от температуры имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания.

Резистор R1 исключает возможность выхода из строя транзисторов VT1, VT2 в случае теплового пробоя диодов (например, при заклинивании электродвигателя вентилятора). Его сопротивление выбирают, исходя из предельно допустимого значения тока базы VT1. Резистор R2 определяет порог срабатывания регулятора.

Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1, VT2. Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить.

Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения окажется значительно больше требуемой, число диодов следует уменьшить.

Устройство монтируют в корпусе блока питания. Одноименные выводы диодов VD1-VD4 спаивают вместе, расположив их корпусы в одной плоскости вплотную друг к другу. Полученный блок приклеивают клеем БФ-2 (или любым другим термостойким, например, эпоксидным) к теплоотводу высоковольтных транзисторов с обратной стороны. Транзистор VT2 с припаянными к его выводам резисторами R1, R2 и транзистором VT1 устанавливают выводом эмиттера в отверстие «-cooler» платы блока питания.

Терморегулятор для вентилятора своими руками

Транзистор нужен мощный, поскольку он является силовой частью регулятора и при подключении мощных вентиляторов через него будет протекать большой ток. Термистор работает в качестве датчика температуры. Подстроечный резистор на 10 кОм желательно взять многооборотный, для более точной настройки устройства.

Чувствительность к температуре, т.е температуру срабатывания устройство регулируют вращением переменного резистора, устанавливают на нужную температуру. Термистор, по сути переменной резистор, сопротивление которого напрямую зависит от температуры, чем больше температура, тем меньше сопротивление термистора, следовательно, при больших температурах кулер будет вращаться все быстрее. Термистор как термодатчик укрепляется на блок двигателя или же на радиатор.

Система идеально подходит для старых отечественных автомобилей, где вентилятор вращается независимо от температуры воды в двигателе. Полевой транзистор можно заменить на более мощный, к примеру IRZF44, IRFZ40, IRFZ46, IRFZ48, IRL3705, IRF3205 и другие – последний довольно мощный, рассеиваемая мощность на этом транзисторе составляет 200 ватт. В любом случае, транзистор нужно будет укрепить на теплоотвод, его просто можно укрепить к кузову автомобиля – через изолирующие пластинки и шайбы (обязательно), при маломощных нагрузках до 50 теплоотвод не потребуется.

Медленно вращая переменный резистор добиваемся нужной степени температурного срабатывания системы. Как известно, термисторы бывают двух основных видов – с положительным и отрицательным температурным коэффициентом. В случае первого при повышении температуры сопротивление возрастает, а с отрицательным коэффициентом – уменьшается. В моем опыте был использован термистор с положительным коэффициентом температуры, поскольку второй разновидности под рукой в тот момент не оказалось.

Когда термистор нагревается до определенного уровня, то его сопротивление резко возрастает и прекращается подача тока на затвор силового ключа, в следствии чего, полевой ключ закрывается, при прекращении нагрева сопротивление термистора уменьшается (в моем случае 220-230 Ом, при комнатной температуре порядка 19гр) и опять возобновляется подача тока на затвор ключа, последний открывается, подавая напряжение на вентилятор.

На базе такой простейшей схемы можно построить довольно чувствительные датчики температуры, которые можно будет использовать в быту, для реализации самых разных идей, при использовании более точных переменных резисторов (многооборотный резистор) можно добиться срабатывания и отключения того или иного устройства от температуры человеческого тела.

Подключив вместо вентилятора электромагнитное реле на нужное напряжение и ток, мы можем управлять довольно мощными сетевыми нагрузками. Один из примеров – автоматическое включение обогревателя, когда температура в комнате ниже нормы и его выключение, когда на комнате уже жара. Аналогичное устройство можно построить и на биполярных транзисторах, с применением германиевых диодов вместо термодатчиков, но об этом поговорим в другой раз. Спасибо за внимание.

Регулятор скорости вентилятора — простая схема

Предлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов. Она имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.

Список необходимых радиоэлементов:

Плата регулятора скорости вентилятора:

Фото готового регулятора скорости вентилятора:

Способы регулировки

Для электрических вытяжек, устанавливаемых в жилых помещениях (на кухне, а также в туалетных и ванных комнатах) предусматривается простейший вариант управления. В этом случае возможны только два состояния: включено или выключено.

Для более экономичной работы устройства (не всегда нужно, чтобы оно работало на полную мощность) потребуется регулировать обороты вентилятора. Перед покупкой изделия обязательно проконсультируйтесь у продавца о наличии соответствующей опции.

Реализовать указанную функцию удается следующими способами:

На практике регулировка осуществляется посредством особых устройств (контроллеров), в которых применяются различные принципы управления.

МАТЕРИАЛЫ И КОМПОНЕНТЫ

Ссылки на магазины, с которых я закупаюсь уже не один год

Вам скорее всего пригодится:

Первые ссылки по возможности оставлены на одного и того же продавца, чтобы сэкономить на доставке. Остальные ссылки – резервные. Нажимайте ссылки колёсиком мыши, чтобы открыть в новом окне!

Как подключить?

Выполнить подключение контроллера скорости к вентилятору можно своими руками. Для этого необходимо внимательно прочитать инструкцию и соблюдать ряд мер безопасности при работе с электроприборами. В зависимости от вида конструкции и вида обслуживаемых вентиляторов, контроллеры могут быть установлены на стене, внутри стены, внутри вентустановки или в отдельно стоящем шкафу системы «умный дом». Настенный и внутристенный регуляторы закрепляются при помощи шурупов или дюбелей, в зависимости от габаритов и веса устройства. Крепёжные элементы обычно входят в комплект наряду со схемой подключения прибора.

Схемы подключения у моделей могут отличаться, однако, общие закономерности и последовательность выполнения действий всё же есть. Вначале контроллер нужно подключить к кабелю, подающему ток на вентилятор. Основной целью данного этапа является разделение проводов «фаза», «ноль» и «земля». Затем выполняют подсоединение проводов к входным и выходным клеммам. Главное при этом — не перепутать провода местами и выполнить подключение согласно инструкции. Кроме того, следует проконтролировать, чтобы размер сечения кабеля питания и соединения соответствовал максимально разрешённому напряжению подключаемого устройства.

При подключении регулятора скорости к вентиляторам ноутбука напряжением 12 вольт необходимо выяснить предельно допустимые температуры деталей устройства. Иначе можно лишиться компьютера, у которого от перегрева выйдут из строя процессор, материнская плата и графическая карта. При подключении контроллера к оргтехнике необходимо также строго следовать инструкции. При необходимости подключения сразу нескольких вентиляторов лучше приобрести многоканальный регулятор, так как некоторые модели способны обслуживать до четырёх вентиляторов одновременно.

Регуляторы скорости вентиляторов являются важным многофункциональными устройством. Они защищают технику от перегрева, продлевают срок эксплуатации электрических двигателей вентиляторов, экономят электроэнергию и существенно понижают уровень шума в помещениях. Благодаря своей эффективности и практичности приборы обретают всё большую популярность и растущий потребительский спрос.

О том, как своими руками сделать регулятор скорости вентилятора, смотрите далее.

Делаем «умную» систему активного охлаждения для мини-компьютера или медиа-приставки

Многие мини-компьютеры или медиа-приставки используют пассивную систему охлаждения. Это могут быть устройства с процессорами Intel Atom и ОС Windows или множество моделей с Android. У части этих устройств есть одна общая проблема — неэффективная система охлаждения. При продолжительной нагрузке и превышении определённого порога температуры начинается троттлинг — процессор начинает снижать частоту, отключать ядра и пр. Производительность падает. Иногда это не сильно заметно, а иногда мешает комфортной работе с устройством. Производители просто не уделяют системе охлаждения достаточно внимания, считая троттлинг нормальным поведением стационарных систем. Посмотрите, например, тематические форумы, там чуть ли не в каждой второй теме мини-компьютеров или медиа-приставок обсуждаются вопросы модификации системы охлаждения. Изначально пытаются решить проблему доработкой пассивного охлаждения. Если это не удаётся, переходят к активному охлаждению с помощью вентилятора. Я расскажу, как сделать простое «умное» активное охлаждение с минимальными затратами.

Единицы мини-компьютеров и медиаплееров с пассивным охлаждением имеют на плате выводы питания для вентилятора с возможностью настройки режима работы. Обычно берут вентилятор на 5 В и подключают (подпаивают) его к внутренним контактам питания USB разъёма или разъёму питания самой медиа-приставки. Просто и эффективно. В этом случае вентилятор работает постоянно во время работы медиа-приставки, что не всегда приемлемо или комфортно из-за шума.

Программируемый терморегулятор W1209
Это компактное устройство, которое предназначено для поддержания определённой температуры. Сфера его применения очень широкая. Его можно использовать для автоматизации нагрева (например, промерзающих труб или бойлера, обогрев растений, инкубатора), вентиляции (например, теплиц), охлаждения и пр., вариантов множество.

Характеристики W1209:

Комплект поставки: терморегулятор и датчик температуры.

Принцип работы простой. В режиме C, охлаждение, контакты реле разомкнуты, пока температура ниже установленной. Как только температура превышает установленную, контакты реле замыкаются и остаются в таком положении, пока температура не снизится на величину гистерезиса. Например, к коммутирующим контактам подключен вентилятор, терморегулятор установлен на температуру 70 ºС, гистерезис 15 ºС. Как только терморегулятор фиксируют температуру 70 ºС на датчике, контакты реле замыкаются, и вентилятор начинает работать. Выключится он, когда температура опустится до 55 ºС.
В режиме H, нагрев, принцип работы обратный. Контакты реле замкнуты, пока температура ниже установленной плюс величина гистерезиса. Как только температура превышает установленную плюс величину гистерезиса, контакты реле размыкаются и остаются в таком положении, пока температура не снизится до установленной.

Программировать терморегулятор просто, настройки сохраняются. Нажимаете кнопку SET и с с помощью кнопок + и — выставляете температуру срабатывания. Если держать кнопку SET 5 секунд, то попадёте в меню настроек:

Повышающий преобразователь

Это простой преобразователь 5 В > 12 В. Он нам нужен для того, чтобы обеспечить управляющее напряжение для терморегулятора. Ещё он понадобится, если вы решите использовать вентилятор на 12 В, вместо 5 В.
Все эти устройство нужно будет установить внутри мини-компьютера или медиа-приставки. Вот фотография для оценки размеров:

Я буду рассматривать вариант, когда вся конструкция подключается к внутренним контактам питания одного из USB разъёмов. Конечно, можно подключить и к разъёму питания самой медиа-приставки. Более того, если на входе 12 В, то и преобразователь не понадобится. Схема подключения будет немного иной. Но я буду рассматривать конкретный универсальный вариант.

Для демонстрации я буду использовать вентилятор на 12 В, но подавать на него буду напряжение 5 В. В реальной ситуации так делать не нужно, т.к. эффективность слабая. Вентилятор должен быть рассчитан на напряжение 5 В. Для питания я буду использовать обычный кабель USB, но в реальной ситуации нужно подключить (припаять) провода к внутренним контактам USB на плате медиа-приставки.

Схема подключения очень простая:

Если вы будете использовать вентилятор на 12 В, то его нужно коммутировать к выходам на преобразователе.

Т.к. ток слабый во всей схеме, используйте тонкие гибкие провода для соединения. Для демонстрации я использовал толстые. Дополнительно можете залить термоклеем места пайки для надёжности, нагрева со слабой нагрузкой там нет. Пайку проводов нужно изолировать с помощью термоусадки или изоленты. При необходимости укоротите провод датчика температуры до нужной длины.

Готовая демонстрационная система:

А вот, как система работает:

Размещаете конструкцию внутри корпуса мини-компьютера или медиа-приставки. Датчик температуры крепите к радиатору SoC.

Например, вы можете установить температуру включения вентилятора 70 ºС, а гистерезис 15 ºС. В обычном режиме, при просмотре видео, просмотре веб-страниц и пр., будет использоваться пассивное охлаждение. Но при нагрузке, например, играми, как только радиатор нагреется до 70 ºС, вентилятор включится и будет работать до тех пор, пока температура не опустится ниже 55 ºС.

В итоге за 2,5$ и 30 минут работы мы добавили немного «мозгов» активной системе охлаждения. Минус у этой системы только один — электромеханическое реле, которое издаёт щелчок при замыкании контактов (включение вентилятора). Идеально было бы его заменить на твердотельное реле или транзистор, чтобы работало бесшумно, но это уже другая история…

Разновидности

Регуляторы ограничения скорости вентилятора бывают нескольких видов.

Ступенчатые модели с применением автотрансформатора

Суть работы этого прибора заключается в том, что обмотка прибора разветвлена, поэтому в процессе подключения к ответвлениям вентилятор получает несколько пониженное напряжение. При помощи специального переключателя тот или иной вентилятор подключается к нужному участку обмотки, а скорость его вращения падает. Синхронно с этим снижается потребление электричества, что приводит к общей экономии ресурса.

Настройка параметров

Терморегулятор имеет возможность точной регулировки параметров включения и выключения обогревателя или охладителя, а дисплей отображает текущее значение температуры.

Принцип работы и предназначение

Во время постоянной работы вентилятора на максимальных оборотах, ресурс прибора исчерпывается достаточно быстро. В результате мощность устройства заметно снижается, а прибор выходит из строя. Это обусловлено тем, что многие детали не способны выдерживать такой ритм, из-за чего они быстро изнашиваются и ломаются. Чтобы ограничить скорость вращения лопастей и увеличить срок службы вентилятора, в вентиляционную установку встраивают контроллер скорости.

Помимо сбережения рабочего ресурса, контроллеры выполняют важную функцию по снижению шума от работающих вентиляционных систем. Так, в офисных помещениях, где наблюдается большое скопление оргтехники, уровень шума может достигать 50 ДБ, что обусловлено одновременным функционированием нескольких устройств, вентиляторы которых работают на максимальных оборотах. В таких условиях человеку сложно настроиться на рабочий лад и сосредоточиться.

Выходом из сложившейся ситуации является оснащение вентиляционных установок регуляторами скорости. Ещё одним веским аргументом в пользу использования регуляторов является экономный расход электроэнергии. В результате уменьшения количества оборотов и снижения общей мощности вентилятор начинает потреблять меньше энергии, что положительно сказывается на бюджете.

Принцип действия контроллера заключается в изменении напряжения, которое подаётся на обмотку двигателя вентилятора. Существуют более дорогостоящие модели, способные регулировать скорость вращения посредством изменения частоты тока. Однако стоимость таких изделий зачастую превышает стоимость самого вентилятора, из-за чего их установка является нецелесообразной.

Характеристики

Как уменьшить или увеличить скорость вентилятора вытяжки

В вытяжных системах увеличение или снижение скорости вращения вентилятора позволяет изменять интенсивность потока, влияющую на воздухообмен в целом. Для управления им используется один из уже рассмотренных способов (путем изменения напряжения или частоты тока).

На практике применяется первый из приемов, так как частотный регулятор в данном случае будет стоить дороже самого вентилятора

Особенность этого способа заключается в его простоте и дешевизне, что очень важно для бытовых систем и устройств, применяемых в помещениях общественного пользования

Увеличить или уменьшить скорость вытяжки удается простым механическим способом. Для этого в некоторых образцах модулей управления предусматривается небольшое колесико, посредством которого ступенчато или плавно меняются обороты двигателя.

Схема регулятора скорости вентилятора для уменьшения шума

В отличии от схемы, которая замедляет обороты вентилятора после старта (для уверенного запуска вентилятора), данная схема позволит увеличить эффективность работы вентилятора путем увеличения оборотов при повышении температуры датчика. Схема также позволяет уменьшить шум вентилятора и продлить его срок службы.

Необходимые для сборки детали:

Настройка производится до закрепления термодатчика на радиаторе. Вращая R1, добиваемся, чтобы вентилятор остановился. Затем, вращая в обратную сторону, заставляем его гарантированно запускаться при зажимании терморезистора между пальцами (36 градусов).

Если ваш вентилятор иногда не запускается даже при сильном нагреве (паяльник поднести), то нужно добавить цепочку С1, R2. Тогда R1 выставляем так, чтобы вентилятор гарантированно запускался при подаче напряжения на холодный блок питания. Через несколько секунд после заpяда конденсатора, обороты падали, но полностью вентилятор не останавливался. Теперь закрепляем датчик и проверяем, как все это будет крутится пpи реальной работе.

Rt — любой терморезистор с отрицательным ТКЕ, например, ММТ1 номиналом 10–30 кОм. Терморезистор крепится (приклеивается) через тонкую изолирующую прокладку (лучше слюдяную) к радиатору высоковольтных транзисторов (или к одному из них).

Видео о сборке регулятора оборотов вентилятора:

Калибровка и сброс

Инженерами лаборатории Mega Systems предусмотрена возможность калибровки терморегулятора. Допустим у вас уже установлен датчик, который отображает 30 С. После установки нашего прибора вы обнаружили, что показания на нем 32 С и вы хотели бы выровнять значения обоих устройств. Для этого необходимо:

Терморегулятор – эффективно, экономно и очень удобно!

Как сделать простой регулятор оборотов, скорости вращения для компьютерного вентилятора, кулера, маломощного электродвигателя постоянного тока.

Как замедлить вращение кулера.

Вообще же есть несколько способов замедлить работу кулеров:

-Уменьшить скорость кулеров в БИОСе. Недостаток – придется при увеличении нагрузки процессора заходить в БИОС и повышать обороты. А это связано с перезагрузкой компа.

-Использовать программу SpeedFan. Недостаток – программу нужно ставить в автозагрузку. Не забывать переустанавливать ёе при переустановке операционной системы. Программа потребляет ресурс процессора. Поддерживается работа не всех материнских плат.

-Переключить кулеры на питание 5 вольт. Недостаток – нет возможности отрегулировать желаемые обороты. При 5-ти вольт кулеры крутятся слабовато. При запылении могут остановится.

—Использовать реобас – устроуство ручного регулирования скорости кулеров с выведенными ручками регуляторов на переднюю панель компа. На этом способе собственно и хочу остановится.

Понижаем шум и обороты кулера

Здравствуйте, сегодня я расскажу как просто понизить обороты и шум кулера. Обойдемся без дерева и флешек.

Это мой первый пост, в последующих я расскажу о том как сделать видео наблюдение, систему жидкостного охлаждения, автоматизированное(программируемое) освещение и еще много чего вкусного, будем паять, сверлить и прошивать чипы, а пока начнем с самого простого, но тем не менее, весьма эффективного приема: монтаж переменного резистора.

Шум от кулера зависит от количества оборотов, формы лопастей, типа подшипников и прочего. Чем больше количество оборотов, тем эффективнее охлаждение, и тем больше шума. Не всегда и не везде нужны 1600 об. и если мы их понизим, то температура поднимется на несколько градусов, что не критично, а шум может исчезнуть вовсе!

Вы же можете сделать ее сами, используя в качестве панельки — заглушку от вашего системного блока(заглушка в корзину, где DVD/CD приводы вставляются), а о прочем Вы узнаете из этого поста.

Далее я буду описывать процесс на примере работы с БП, но он идентичен во всех случаях.

Т.к. я отломал 1 лопасть от кулера на БП, я купил новый на шарикоподшипниках, он значительно тише обычных:

Теперь нужно найти провод с питанием, в разрыв которого монтируем резистор. У этого кулера 3 провода: черный(GND), красный(+12V) и желтый(тахометрический контакт).

Режем красный, зачищаем и лудим.

Теперь нам понадобится переменный резистор с сопротивлением в 100 — 300 Ом и мощностью в 2-5 Вт

. Мой кулер рассчитан на 0.18 А и 1,7 Вт. Если резистор будет рассчитан на меньшую мощность, чем мощность в цепи, то он будет греться и в конце концов — сгорит. Как подсказывает, exdeniz, для наших целей отлично подойдет
ППБ-3А 3Вт 220 Ом
. У такого как у меня переменного резистора, 3 контакта. Не буду вдаваться в подробности, просто припаяйте 1 провод к среднему контакту и одному крайнему, а второй к оставшемуся крайнему(Подробности можете узнать при помощи мультиметра\омметра. Спасибо guessss_who за комментарий).

Теперь монтируем вентилятор в корпус и находим подходящее местечко для крепления резистора.

Я решил его вставить вот так:

У резистора есть гаечка для крепления к плоскости. Обратите внимание, что корпус металлический и может

и он не будет работать, так что вырежьте из пластика или картона прокладку-изолятор. У меня контакты не замыкаются, к счастью, так что на фото нет прокладок.

Теперь самое главное — полевое испытание.

Я включил систему, вскрыл корпус БП и пирометром нашел самый горячий участок(это элемент, похоже транзистор, который охлаждается радиатором). Затем закрыл, выкрутил резистор на максимальные обороты и подождал 20-30 минут… Элемент нагрелся до 26.3 °C.

Затем выставил резистор на половину, шума уже не слышно,

снова подождал 30 минут…
Элемент нагрелся до 26,7 °C.

Опять понижаю обороты до минимума(

100 Ом), жду 30 минут, не слышу вообще никакого шума от кулера… Элемент нагрелся до 28,1 °C.

Я не знаю, что это за элемент и какая у него рабочая температура, но думаю, что он выдержит еще градусов 5-10. Но если учитывать, что на «половине» резистора шума уже не было, то больше нам ничего и не нужно! =)

Теперь Вы можете сделать такую панель, как я привел в начале статьи и это Вам обойдется в копейки.

UPD: Спасибо господам из комментариев, за напоминание о ваттах. UPD: Если Вас заинтересовала тема и Вы знаете, что такое паяльник, то Вы можете запросто собрать аналоговый реобас. Как подсказывает нам fleshy, в статье Аналоговый реобас, описывается это чудное устройство. Даже если Вы никогда не паяли платы, Вы можете собрать реобас. В статье много текста, который и я не понимаю, но главное: Состав, Схема, Мотаж(в этом параграфе есть ссылки на все необходимые статьи по пайке

Самодельный реобас.

Китайская народная промышленность в числе прочих мыслемых и не мыслемых гаджетов, выпускает так же и простенькие реобасы для трудящихся – контроллеры кулера, которые у нас можно приобрести по приемлемой цене. Можно просто купить регулятор кулеров и не парится. Но мы не ищем легких путей. К тому же порой ждать посылку из интернет магазина неохота, когда этот реобас нужен сегодня и в наличии есть паяльник и несколько деталюшек от дедушкиного телевизора. В общем, я решил спаять реобас для компа.

В действительности же, чаще всего простой реобас представляет из себя обыкновенный регулируемый стабилизатор напряжения, на вход которого подается 12 вольт от компьютерного блока питания. К выходу же подключаются все или некоторые кулеры компа. Такой стабилизатор можно собрать, например на одном советском транзисторе и паре резисторах найденных на помойке. Но лучше все таки собрать реобас на микросхеме — стабилизаторе LM317, повсеместно распространенной по всему земному шару.

Пропорциональное управление – залог тишины! Какая задача ставится перед нашей системой управления? Да чтобы пропеллеры зря не вращались, чтобы зависимость скорости вращения была от температуры. Чем горячее девайс — тем быстрей вращается вентилятор. Логично? Логично! На том и порешим.

Заморачиваться с микроконтроллерами конечно можно, в чем то будет даже проще, но совершенно не обязательно. На мой взгляд проще сделать аналоговую систему управления — не надо будет заморачиваться с программированием на ассемблере. Будет и дешевле, и проще в наладке и настройке, а главное любой при желании сможет расширить и надстроить систему по своему вкусу, добавив каналов и датчиков. Всё что от тебя потребуется это лишь несколько резисторов, одна микросхема и термодатчик. Ну а также прямые руки и некоторый навык пайки.

Платка вид сверху

Вид снизу

Состав:

Замечательный режим – ШИМ

Образование ШИМ сигнала

Температурная математика

Регулирование

В качестве датчика у нас используется LM335Z. По сути это термостабилитрон. Прикол стабилитрона в том, что на нем, как на ограничительном клапане, выпадает строго определенное напряжение. Ну, а у термостабилитрона это напряжение зависит от температуры. У LM335го зависимость выглядит как 10mV * 1 градус по Kельвину. Т.е. отсчет ведется от абсолютного нуля. Ноль по Цельсию равен двести семьдесят три градуса по Кельвину. А значит, чтобы получить напряжение выходящее с датчика, скажем при плюс двадцати пяти градусах Цельсия, то нам надо к двадцати пяти прибавить двести семьдесят три и умножит полученную сумму на десять милливольт. (25+273)*0.01 = 2,98В При других температурах напряжение будет меняться не сильно, на те же 10 милливольт на градус. В этом заключается очередная подстава: Напряжение с датчика меняется несильно, на какие то десятые доли вольта, а сравнивать его надо с пилой у которой высота зубьев достигает аж десяти вольт. Чтобы получить постоянную составляющую напрямую с датчика на такое напряжение нужно нагреть его до тысячи градусов — редкостная лажа. Как тогда быть? Так как у нас температура все равно вряд ли опустится ниже двадцати пяти градусов, то все что ниже нас не интересует, а значит можно из выходного напряжения с датчика выделить лишь самую верхушку, где происходят все изменения. Как? Да просто вычесть из выходного сигнала две целых девяносто восемь сотых вольта. А оставшиеся крохи умножить на коэффициент усиления, скажем, на тридцать. В аккурат получим порядка 10 вольт на пятидесяти градусах, и вплоть до нуля на более низких температурах. Таким образом, у нас получается своеобразное температурное “окно” от двадцати пяти до пятидесяти градусов в пределах которого работает регулятор. Ниже двадцати пяти – двигатель выключен, выше пятидесяти – включен напрямую. Ну а между этими значениями скорость вентилятора пропорциональна температуре. Ширина окна зависит от коэффициента усиления. Чем он больше, тем уже окно, т.к. предельные 10 вольт, после которых постоянная составляющая на компараторе будет выше пилы и мотор включится напрямую, наступят раньше. Но ведь мы не используем ни микроконтроллера, ни средства компьютера, как же мы будем делать все эти вычисления? А тем же операционным усилителем. Он ведь не зря назван операционным, его изначальное назначение это математические операции. На них построены все аналоговые компьютеры — потрясающие машины, между прочим. Чтобы вычесть одно напряжение из другого нужно подать их на разные входы операционного усилителя. Напряжение с термодатчика подаем на положительный вход, а напряжение которое надо вычесть, напряжение смещения, подаем на отрицательный. Получается вычитание одного из другого, а результат ещё и умножается на огромное число, практически на бесконечность, получился еще один компаратор. Но нам же не нужна бесконечность, так как в этом случае наше температурное окно сужается в точку на температурной шкале и мы имеем либо стоящий, либо бешено вращающийся вентилятор, а нет ничего более раздражающего чем включающийся и выключающийся компрессор совкового холодильника. Аналог холодильника в компе нам также не нужен. Поэтому будем понижать коэффициент усиления, добавляя к нашему вычитателю обратные связи. Суть обратной связи в том, чтобы с выхода сигнал загнать обратно на вход. Если напряжение с выхода вычитается из входного, то это отрицательная обратная связь, а если складывается, то положительная. Положительная обратная связь увеличивает коэффициент усиления, но может привести к генерации сигнала (автоматчики называют это потерей устойчивости системы). Хороший пример положительной обратной связи с потерей устойчивости это когда ты включаешь микрофон и тычешь им в динамик, обычно сразу же раздается противный вой или свист – это и есть генерация. Нам же надо уменьшить коэффициент усиления нашего операционника до разумных пределов, поэтому мы применим отрицательную связь и заведем сигнал с выхода на отрицательный вход. Соотношение резисторов обратной связи и входа дадут нам коэффициент усиления влияющий на ширину окна регулирования. Я прикинул, что тридцати будет достаточно, ты же можешь пересчитать под свои нужды.

Такс, с блоками разобрались, пора бы и на схемку поглядеть. Думаю большинство уже догадались что тут к чему. А я все равно поясню, для большей ясности. Пунктиром на схеме обозначены функциональные блоки. Блок #1 Это генератор пилы. Резисторы R1 и R2 образуют делитель напряжения, чтобы подать в генератор половину питающего, в принципе они могут быть любого номинала, главное, чтобы были одинаковыми и не сильно большого сопротивления, в пределах сотни килоом. Резистор R3 на пару с конденсатором С1 определяют частоту, чем меньше их номиналы тем больше частота, но опять повторюсь, что мне не удалось вывести схему за звуковой диапазон, поэтому лучше оставь как есть. R4 и R5 это резисторы положительной обратной связи. Также они влияют на высоту пилы относительно нуля. В данном случае параметры оптимальные, но если не найдешь таких же то можно брать примерно плюс минус килоом. Главное соблюдать пропорцию между их сопротивлениями примерно 1:2. Если сильно снизить R4 то придется снизить и R5. Блок #2 Это блок сравнения, тут происходит формирование ШИМ импульсов из пилы и постоянного напряжения. Блок #3Это как раз схема устраивающая вычисление температуры. Напряжение с термодатчика VD1 подается на положительный вход, а на отрицательный вход подается напряжение смещения с делителя на R7. Вращая ручку подстроечного резистора R7 можно сдвигать окно регулирования выше или ниже по температурной шкале. Резистор R8 может быть в пределах 5-10кОм больше нежелательно, меньше тоже – может сгореть термодатчик. Резисторы R10 и R11 должны быть равны между собой. Резисторы R9 и R12 также должны быть равны между собой. Номинал резисторов R9 и R10 может быть в принципе любым, но надо учитывать, что от их отношения зависит коэффициент усиления определяющий ширину окна регулирования. Ku = R9/R10 исходя из этого соотношения можно выбирать номиналы, главное, чтобы он был не меньше килоома. Оптимальным, на мой взгляд, является коэффициент равный 30, что обеспечивается резисторами на 1кОм и 30кОм. Монтаж

Печатная плата

Девайс выполнен печатным монтажом, чтобы быть как можно компактней и аккуратней. Рисунок печатной платы в виде Layout файла выложентут же на сайте, программу Sprint Layout 5.1 для просмотра и моделирования печятных плат можно скачать от сюда

Сама же печатная плата выполняется на раз-два посредством лазеро-утюжной технологии. Когда все детали будут в сборе, а плата вытравлена, то можно приступать к сборке. Резисторы и конденсаторы можно припаивать без опаски, т.к. они почти не боятся перегрева. Особую осторожность следует проявить с MOSFET транзистором. Дело в том, что он боится статического электричества. Поэтому прежде чем его доставать из фольги, в которую Вам его должны завернуть в магазине, рекомендую снять с себя синтетическую одежду и коснуться рукой оголенной батареи или крана на кухне. Микруху можно перегреть, поэтому когда будешь паять ее, то не держи паяльник на ножках дольше пары секунд. Ну и еще, напоследок, дам совет по резисторам, а точнее по их маркировке. Видишь цифры на его спинке? Так вот это сопротивление в омах, а последняя цифра обозначает число нулей после. Например 103 это 10 и 000 то есть 10 000 Ом или 10кОм. Апгрейд дело тонкое. Если, например, захочешь добавить второй датчик для контроля другого вентилятора, то совершенно не обязательно городить второй генератор, достаточно добавить второй компаратор и схему вычисления, а пилу подать из одного и того же источника. Для этого, конечно, придется перерисовать рисунок печатной платы, но я не думаю, что для тебя это составит большого труда.

Автор: DI HALT

Схема реобаса, конструкция.

Как сделать реобас — да очень просто. Для начала, саму микросхему LM317 нужно установить на небольшой радиатор и расположить ее недалеко от корпусного кулера (см фото). Остальная схема реобаса смонтирована на печатной плате навесным монтажом со стороны дорожек (монтаж без сверления отверстий под выводы радиодеталей). Однако это не существенно. В моей конструкции реобаса резистор- регулятор оборотов кулеров расположен внутри компьютера (на плате реобаса), а не выведен на панель компьютера для оперативной регулировки. Экспериментальным путем было установлено, что напряжение 6.5 вольта является самым оптимальным для отношения шум/охлаждение компьютера. То есть регулятором выставлено именно это напряжение на вентиляторах ПК. Возможность оперативной регулировки отсутствует, так как регулятор расположен внутри компьютера. Это сделано для того, чтобы исключить работу компьютера с низкими оборотами кулеров, случайно выставленным регулятором и забытыми в таком положении на длительное время.

Так же схема регулятора оборотов кулеров компьютера имеет тумблер, шунтирующий устройство по питанию и подающий полное напряжение 12 вольт на кулеры ПК. Такой режим может использоваться при необходимости и нтенсивного охлаждения компьютера например при обработке графики. Тумблер выведен на заднюю панель компьютера. То есть, днем при интенсивной работе компьютера можно включать тумблер, тем самым обеспечивая хорошее охлаждение ПК. Если же например нужно оставить компьютер на ночь для выполнения несложных задач — тумблер можно отключить тем самым снизив шум кулеров компа (закачка файлов, файлсервер со слабой нагрузкой, видеонаблюдение — нужно определить нагрев индивидуально для Вашего компа ). Лично я, например не играю в компьютерные игры в принципе, не занимаюсь профессиональной обработкой видео на домашнем компьютере а использую домашний компьютер в основном для интернета. По этому, тумблер у меня постоянно отключен и все кулеры, в том числе и процессорный работают от реобаса на 6.5 вольтах вот уже 7 лет. Полет нормальный.

Я и Диод. © yaidiod.ru.

Радио-как хобби

Система автоматического управления вентилятором своими руками.
Часто в радиолюбительской практике возникает необходимость охлаждать методом обдува какие-либо мощные активные элементы: регулирующие транзисторы в блоках питания, в выходных каскадах мощных УНЧ, радиолампы в выходных каскадах передатчиков и т.д.

Конечно, проще всего включить вентилятор на полные обороты. Но это не самый лучший выход-шум вентилятора будет напрягать и мешать.

Система автоматического управления вентилятором-вот что может быть выходом из ситуации.

Такая система автоматического управления вентилятором, будет управлять включением/выключением и оборотами вентилятора в зависимости от температуры.

В данной статье предложен простой, бюджетный выход из ситуации…

Итак, некоторое время тому назад знакомый товарищ попросил изготовить ему систему автоматического регулирования оборотов вентилятора охлаждения для зарядного устройства. Поскольку готового решения у меня не было-пришлось поискать что-либо подходящее в интернете.

Всегда руководствуюсь принципом –«делать жизнь как можно проще», поэтому подыскивал схемы попроще, без всяких там микроконтроллеров, которые сейчас суют где надо, и где не надо. Попалась на глаза статья :https://dl2kq.de/pa/1-11.htm. Решено было испытать описанные в ней автоматы управления вентилятором…

Система автоматического управления вентилятором №1.

Принципиальная схема устройства показана ниже:

В данном случае применен вентилятор с рабочим напряжением 12 В.

Схема питается напряжением 15…18 В. Интегральный стабилизатор типа 7805 задает начальное напряжение на вентиляторе. Транзистор VT1 управляет работой интегрального стабилизатора. В качестве датчиков температуры использованы кремниевые транзисторы (VT2 и VT3) в диодном включении.

Схема работает следующим образом: в холодном состоянии датчиков температуры напряжение на них максимально. Транзистор VT1 полностью открыт, напряжение на его коллекторе ( а значит и на выводе 2 интегрального стабилизатора) составляет десятые доли вольта. Напряжение, подаваемое на вентилятор почти равно паспортному выходному напряжению микросхемы LM7805, и вентилятор вращается на небольших оборотах.

По мере прогрева датчиков температуры ( одного любого из них, или обеих) напряжение на базе VT1 начинает уменьшаться. Транзистор VT1 начинает закрываться, напряжение на его коллекторе увеличивается, а соответственно, увеличивается и напряжение на выходе микросхемы LM7805.

Обороты вентилятора также увеличиваются и плавно достигают максимальных. По мере остывания датчиков температуры происходит обратный процесс и обороты вентилятора уменьшаются.

Количество датчиков может быть от одного до нескольких ( мною опробовано три параллельно включенных датчика). Датчики могут быть установлены как рядом друг с другом ( для повышения надежности срабатывания), так и размещены в разных местах.

Изначально данная схема разрабатывалась для применения в мощном ламповом усилителе мощности КВ диапазона, отсюда большое количество блокировочных конденсаторов. При применении данной системы автоматического управления режимом работы вентилятора, скажем, в блоках питания, или в мощных усилителях НЧ блокировочные конденсаторы можно не устанавливать.

Данная схема интересна еще и тем, что датчики температуры могут быть как закреплены на радиаторах мощных транзисторов, диодов и иметь непосредственный тепловой контакт с ними,так и установлены на весу, в потоке теплого воздуха.

В качестве транзисторов VT1…VT3 можно применить любые кремниевые транзисторы в пластиковом корпусе и структуры n-p-n. Мною успешно испытаны транзисторы КТ503, КТ315, КТ3102, S9013, 2N3904. Подстроечный резистор R2 служит для установки минимальных оборотов вентилятора.

При настройке данной системы автоматического управления режимом работы вентилятора подстроечным резистором R2 устанавливают минимальные обороты вентилятора. Затем, нагревая датчик, или датчики, каким-либо источником тепла убеждаются в работоспособности системы и возможность срабатывания её от разных датчиков независимо.

Данная схема достаточно чувствительна-можно настроить её на срабатывание даже от нагевания датчика температуры рукой. Важное замечание. Схема измеряет не абсолютную температуру, а разность температур между переходами транзистора VT1 и датчиков VT2 и VT3. Поэтому плата устройства должна быть размещена в месте, исключающем дополнительный нагрев. Интегральный стабилизатор должен быть снабжен небольшим радиатором.

Система автоматического управления вентилятором №2.

Здесь описано аналогичное устройство, но имеющее некоторые особенности.

Для достижения максимальных оборотов вентилятора необходимо подать на него полное напряжение,или, другими словами, регулирующий элемент системы автоматического управления режимом работы вентилятора должен иметь практически близкое к нулю падение напряжения на нем. И в этом смысле схема, описание которой изложено выше, не подходит.

В этом случае применимо другое устройство, схема которого представлена ниже:

Регулирующим элементом служит полевой транзистор с очень низким сопротивлением канала в открытом состоянии. Мною использован транзистор типа PHD55N03.

Подобные транзисторы применяются на материнских платах и платах видеокарт. Я добыл этот транзистор на старой материнской плате:

Цоколевка этого транзистора:

Именно очень низкое сопротивление канала в открытом состоянии и позволяет приложить к вентилятору практически полное напряжение питания.

В этой схеме датчиком температуры служит терморезистор R1 номиналом 10 кОм. Терморезистор должен быть с отрицательным температурным коэффициентом сопротивления ( типа NTC).

Номинал терморезистора R1 может быть от 10 до 100 кОм, соответственно нужно изменить и номинал подстроечного резистора R2. Так, для терморезистора номиналом 100 кОм, сопротивление подстроечного резистора R2 должно быть 51 или 68 кОм. Подстроечным резистором R2 в данной схеме устанавливается порог срабатывания схемы.

Данная схема работает по принципу термоуправляемого реле: вентилятор включен/выключен в зависимости от температуры датчика.

Конструктивно, терморезистор R1 размещается на радиаторе транзисторов, которые обдувает вентилятор. Подстроечным резистором R2 при настройке схемы добиваются старта вентилятора при пороговой (начальной) температуре.

В качестве VT1 подойдет любой полевой транзистор с напряжением стока выше 20 В и сопротивлением канала в открытом состоянии менее 0,5 Ома.

Ниже приведен модернизированный вариант этой схемы. В данной схеме предусмотрена возможность независимой регулировки как минимальных оборотов при нормальной температуре, так и температуру, с которой обороты вентилятора начинают увеличиваться.

Здесь цепь R5, R6,VD2 позволяет установить минимальные обороты вентилятора при нормальной ( начальной) температуре при помощи подстроечного резистора R5. А резистором R7 устанавливают температуру, с которой вентилятор переходит на повышенные обороты.

Как и в предыдущих схемах, блокировочные конденсаторы необходимы при эксплуатации устройства в условиях воздействия мощных высокочастотных наводок-например ламповый усилитель мощности КВ диапазона. В других случаях в их установке нет необходимости.

Терморезисторов-датчиков температуры может быть несколько и установленных в разных местах. Вентиляторов тоже может быть несколько. В этом случае возможно ( но необязательно) будет необходимым предусмотреть небольшой радиатор для регулирующего транзистора.

Вид собранной платы системы автоматического управления обдувом, управляющий транзистор установлен со стороны печатных проводников:

Печатная плата, вид со стороны проводящих дорожек:

Все три схемы, приведенные в этой статье мною опробованы и продемонстрировали надежную и стабильную работу.

Обновление от 13.01.2020

Изготовил еще два варианта подобных регуляторов. Без использования терморезисторов.

Статья с подробным описанием здесь.

Дополнение от 19.02.2020.

Проделал лабораторную работу с целью определения возможности работы термоуправляемого регулятора, собранного по схеме №2 (см. текст статьи), от напряжения +27 В вместо штатных +12 В.

Делать эту работу пришлось, так как у некоторых коллег что-то там не получается и работает наоборот, и вовсе не так…

Схему собрал упрощенную-всего три детали. В качестве регулирующего транзистора применил IRF630.

Схема получилась такая:

В качестве нагрузки использован 27-ми вольтовый электродвигатель ДП25-1,6-3-27.

Всё заработало сразу, и как положено-при нагреве терморезистора двигатель начинает вращаться, при охлаждении останавливается. Порог срабатывания устанавливается подстроечным резистором 10 кОм. Причем, можно выставить так, что схема будет срабатывать даже от нагрева терморезистора дыханием.
