Как сделать рамку для планшета в авто
Рамка для фиксации планшета своими руками
Не знаю почему, но все мусорные пакеты, совершенно не клеятся к эпоксидной смоле. За год переклеил много разного, использовал при этом разные мусорные пакеты и разных цветов. Но проблем ни разу не было — берите любые из свёртка.
Видов смол на рынке в избытке. Лучше всего использовать смолу для ремонта лодок (например composit-stroy.ru), с временем отверждения от 2-х часов или более. Свою эпоксидною смолу покупал в graphite-pro.ru Производство Германии, пользуюсь два года. У неё есть один важный плюс — не имеет запаха.
Смешивать смолу и отвердитель нужно строго 50 на 50. Бытует мнение, чем больше отвердителя добавить, тем быстрее и лучше застынет смола. Это бред! Количество отвердителя, превышающего 50% никаким образом не повлияет на время готовности и тем более твердости изделия. На скорость отверждения и плотность молекул влияют только два параметра: состав смолы и температура окружающей среды. Чем выше температура, тем быстрее схватится состав и тем плотнее он станет.
Виды смол разнятся. Есть смолы выдерживающие высокие температуры, есть смолы затвердевающие только при высоких температурах. Например, если сделать два одинаковых изделия, но одно оставить застывать при комнатной температуре, а второе поместить в печь на шесть часов при 120 градусах — на выходе получите два разных по характеристикам материала. В домашних условиях невозможно изготовить что то похожее на корпус космического спутника или кокпита F1. Если для изготовления кокпита F1 хотя бы известен температурный режим (три часа при 140 градусах, два часа при 180 градусах, три часа при 140 градусах), то состав смолы вовсе неизвестен. Карбоновые изделия и вовсе запекают при 800-1200 градусах. Поэтому все статьи «карбон своими руками» — херня! Да, можно вылепить бампер. Но он и близко не будет обладать качествами карбонового изделия, а в первой же аварии сложится, как пакет для молока.
Плотно обматываем планшет мусорным пакетом, завязываем сверху узлом. Обклеиваем молярным скотчем, что бы получше подтянуть поверхность со стороны экрана.
Подготовим поверхность, на которой будем клеить. Например стекло с полки. Сверху стелим разрезанный пополам мусорный пакет.
Отрезаем два куска стеклоткани (или углеткани) с отступом по 1-1.5 см с трех сторон по краям, и 3-4 см с одной стороны (для создания кармана). Края ткани можно проклеить полоской малярного скотча в 2-3мм, что бы ткань не расползалась. Смешиваем смолу и отвердитель, грамм 100-150. Размешиваем в течении 5-10 минут.
Кладём первый слой ткани на стекло и промазываем его кисточкой. Смолы много не нужно, это клей, а не лак — не перебарщивайте. Смолы нужно столько, что бы она не растекалась и не выступала сверху над поверхностью ткани. Второй слой ткани кладём крест накрест к волокнам первого и так же промазываем. Кладём поверх подготовленный ранее пакет с планшетом.
Аккуратно натягиваем расстеленный пакет под стеклотканью, вокруг планшета, и завязываем узлом сверху. Снова проклеиваем молярным скотчем, для натяжки краёв пакета. Получается упаковка
Оставляем на 24 часа. По истечении этого времени, снимаем верхний пакет. Под ним обнаруживаем кокон вида
Я переборщил с размером ткани и края получились огромными. Аккуратно обрезаем дремелем по контуру, как указано на фото. Сверху оставляем «кармашек», в который в будет вставляться планшет. По бокам только три борта высотой около 7-8мм. Получится рамка, как на фото ниже
На последнем этапе в рамке нужно вырезать окно по контуру, для экрана планшета. Я оставил по бокам бортик в 5 мм. Но делать это нужно только на последнем этапе!
Идём дальше. Отрезаем еще два куска ткани. Один размером как и первые два (чуть больше размера планшета). Второй шириной 3-4 см и длиной в планшет. Снова кладём пакет на стекло, поверх кладём ткань и мажем эпоксидной смолой. Планшет в пакете вставляем в рамку и кладём её сверху на стеклоткань. Теперь нам нужно усилить нижний край рамки. Верхний усилять не нужно, он укреплён карманом для фиксации планшета. Вырезаем ножом из палочки для суши тонкую спицу. Такие палочки делают из бамбука. Бамбук обладает упругостью и плохо впитывает влагу. Поэтому каркас из него получается идеальный. Спицу кладём сбоку от нижнего края и накрываем сверху небольшим куском стеклоткани (см фото). Сверху промазываем эпоксидной смолой.
Кладём на планшет груз и оставляем на 24 часа (например сувенирный камень из Питерской мостовой и старых жестких дисков). По истечении 24 часов снимаем груз, вытаскиваем планшет. Обрезаем края, вырезаем окно под экран планшета. Можно сделать отверстие для встроенного микрофона в верхнем кармане, как на моём фото.
На этом рамка готова. Её можно вклеить куда вам вздумается. Например, в рамку для установки монитора. Снизу, по бокам вклеить две гайки. А планшет фиксировать какой нибудь планкой, закрепляемой болтиками в гайках. Такой способ крепления позволит извлечь планшет в случае необходимости но не позволит планшету болтаться и выдержит любые тряски и удары. Этим способом в моей машине закреплен уже второй планшет.
Точно так же можно сделать и «обратное» крепление планшета. Не нужно вырезать окно для экрана, а планшет вставлять тыльной стороной. Фиксироваться планшет будет карманом с одной стороны, с другой магнитами приклеенными к тыльной стороне рамки. На планшет необходимо приклеить пару тонких стальных полос 0,2-0,3мм (и покрасить в чёрный цвет). Только сначала найдите расположение датчика холла, что бы магниты не отключали вам изображение. Магниты рекомендую никель-кадмиевые — они маленькие, но фиг оторвёшь. На всяких ебеях их как грязи russian.alibaba.com/g/nickel-cadmium-magnets.html
Так же эти магниты можно найти и в любом жестком диске ПК.
Считаю, что на вопрос «как закрепить» ответил развёрнуто, возвращаться к нему больше не буду. Всем добра, создавайте, экспериментируйте, делитесь опытом 🙂
Рамка для планшета своими руками (с фото)
Решил проблему с планшетом, планшет установлю на месте для магнитофона, магнитофон будет за планшетом, а панельку выведу на место прикуривателя(об этом в следующей записью, сделаю фото), благо, что не курю)) Расскажу подробно, но к сожалению без фото, позже выложу готовую рамку.
1)Берем планшет и едем в строительный магазин, покупаем под толщину планшета(надо чтоб планшет заходил не цепляясь и зазора большого не было) «П образный»профиль или такую же трубу(я взял трубу).
2)Меряем высоту планшета, длину и считаем какой длины будет у нас рамка(2*высоты+длина)
Отрезаем трубу нужной длины и от середины отсчитываем половину длины планшета в обе стороны. Отмечаем на боковых гранях трубки в этих местах точки и к ним углом рисуем ровный треугольник(в этих местах будет сгиб планшета для боковых стенок)

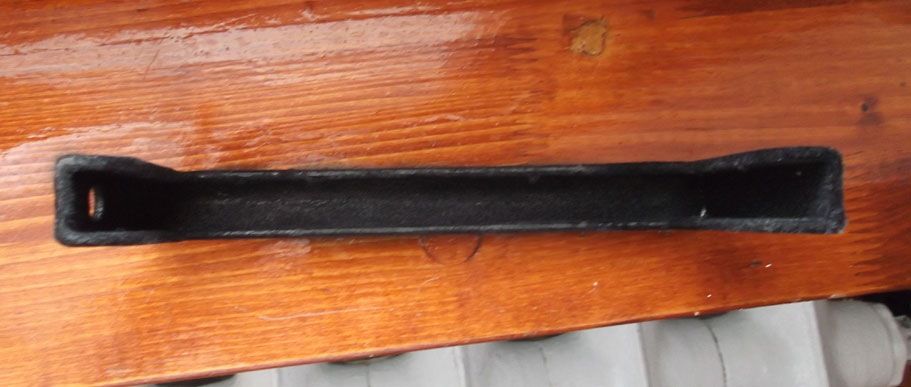

3)Сгибаем и прихватываем сваркой, потом шов ровняем, чтоб не выделялся, углы сглаживаем(я это делал болгаркой)
4)Высверливаем дрелью отверстия для подключения питания, HDMI кабеля и джека.
5)Я зафлокировал рамку, но можно зашпаклевать и выкрасить в нужный цвет.
Магнитофон находится на штатном месте, в родной шахте.Минус один, чтоб заменить диск, надо вытащить планшет, но диски меняются не так часто, так что минус не большой. Шлей к панельке подводиться через стык между бородой и тонелем.
Android-car, или планшет в машине. Часть 1 — изготовление рамки.
В очередной раз у меня зашевелилось шило в заднице возникла бредовая идея. Хочу себе планшет в машину — и все! В срочном варианте был найден подходящий планшет(о нем в будущих бж). Встал вопрос о месте размещения планшета в машине. Самым простым способом было бы закрепить его на пр
исоске. Но есть ряд минусов такого решения: некрасиво, болтаются провода, никакая вандалозащищенность. Поэтому было принято решение изготовить рамку. Можно было конечно заказать люксовую рамку и приспособить в машину — но это было бы так же геморойно, как и сделать новую, но при этом дороже.
Поэтому отправляемся в гараж!
Что я использовал: Ванночка с торпеды, монтажная пена, орг-стекло, скотч, шпатлевка по пластику с стекловолокном и без, шкурки разных мастей, грунт, краска для бамперов, антигравий, прямые руки.
Технология не нова, выгоднее было бы использовать стеклоткань с эпоксидкой, но ее под рукой не оказалось(((
Снимаем ванночку с торпеды, убираем все лишнее.
Изготовил рамку из оргстекла, которая стала основой.
Далее закрыл скотчем все лишнее.постарался придать примерные очертания для рамки.
Ну и по уже ставшей «легендарной» технологии запениваем все к едрени фени)))
Рамка получилась мягковатой, поэтому решил немного усилить шпатлевкой со стекловолокном.
Далее шкурим, опять шпатлюем, потом шкурим и так круг за кругом…
Затем пришло время бежать в машину на примерку)))
После выравнивания поверхности покрываем обычной шпатлевкой по пластику и начинаем вышкуривать…
Тут мне пришла в голову мысль «а почему бы мне не сделать центральную рамку цельной?» Ну и воплотил мысль в жизнь.
Далее захотелось придать рамке текстуру. Покрыл ее антигравием.
Покрасил…
Так же сделал мета для выносных кнопок включения, громкости, назад и домой.
ну и установил в машину.
Каков итог: форма рамки меня полностью устраивает, а вот покраска — не очень. Нужно думать наз текстурой, потому что эта достаточно сильно выделяется из интерьера. Нужно думать, благо время еще есть.
Ну а далее подготовка и установка планшета. Только это чуть позже — тут возникли небольшие трудности…
Установка планшета в авто или Операция «КОЛХОЗ»
Доброго времени суток!
Наконец поставил планшет в машину. Без глубокого вмешательства в электрику и интерьер. Может, эстетичнее было бы встроить планшет в место очечника на торпедо, но побоялся я таких экспериментов. Расскажу немного об установке планшета и других «примочках», которые есть у меня в машине.
Еще в день покупки машины приобрел держатель для планшета. Подкупил он меня основательностью конструкции, телескопической ножкой и плотностью крепления, планшет сидит в нем намертво. Но вот в плане удобства использования для меня в тот момент больше подходил смартфон. Размер небольшой, ставить-снимать удобно, да и пользовался я им только как навигатором, других функций за ним закреплено не было. И вот, по прошествии почти двух лет, захотел я в машине удобно слушать много разной музыки (в свинге диски менять терпение кончилось), смотреть кино в пробках, иметь доступ в интернет, и тому подобное. При этом как можно «бесплатнее»=) А тут как раз от жены перепал Acer IconiaTab, с которым она не смогла найти общий язык. Но, обо всем по порядку…
Первый вопрос — вопрос питания. При этом нужно было сделать так, что бы штатный прикуриватель оставался всегда свободным, а вдоль центральной консоли не тянулись провода к стеклу (фуууу!). Так как устройств, требующих его, планировалось несколько, был приобретен вот такой девайс: разветвитель прикуривателя.
Выбирал именно вариант с выключателями, чтоб при необходимости не таскать туда-сюда штекеры.Начитавшись постов про подключение устройств не в штатный разъем сделал вот так:
Вдаваться в подробности подключения не вижу смысла, все описано не один десяток раз.
Сам же разветвитель приклеил на 3М под торпеду слева от руля, рядом с OBD-разъемом.
Минус один: яркая синяя подсветка тумблеров во включенном положении, но глаз на нее падает редко и она почти не раздражает. Если что — заклею изнутри корпус или выпаяю диоды.
После второпях, в ближайшем магазине, был куплен длинный провод USB-MicroUSB для питания планшета. Вставлен в одно из гнезд разветвителя и пропущен под торпедой. Тут есть недоработка, так как в отсутствии планшета провод от лобового стекла тянется над торпедой аж до дефлектора и выглядит неаккуратно. Думаю, тут помогут зажимы для провода, заказанные на всем известном китайском сайте. В описании значится, что придут они разноцветными, но я думаю их покрасить каким-либо способом и прокачать крепление тем же 3М-ом.
Питание идет от разветвителя штатным проводом (благо, длинный). Провод пропущен под обшивкой левой передней стойки, подсунут под обшивку потолка пластиковой картой и подключен к регу. Провод держится отлично и даже не думает из под обшивки потолка выпадать.
Вернемся к планшету. Так как одной из основных идей было воспроизведение мультимедиа, нужно было подружить штатную магнитолу и планшет. Провод тащить желания никакого не было, по этому решил колхозить Bluetooth. Предложения с набившего уже оскомину «какого-то китайского сайта» доверия не внушали, так что начал искать варианты среди именитых брендов, коих оказалось не так уж много. То есть подходящих на 100% не нашлось вообще. Только маленькая квадратная коробочка Logitech и по форме, и по сути, подходила.
Минусов у этого девайса два, первый: он бытовой, то есть не рассчитанный на работу в машине; и второй: было немного проблематично его найти в продаже. В итоге забрал последний экземпляр с витрины, без упаковки. Правда, дешево, а это в рамках операции «Колхоз» основополагающее требование))
Кушает девайс 5 v и 150 mA, для его питания было найдено и препарировано автомобильное зарядное устройство с аналогичными параметрами. Сам модуль отправился в бардачок у левой ноги водителя на все тот же 3М).
Для соединения с AUX-разъемом в подлокотнике использовал 3-метровый провод RCA-MiniJack, нарощеный «на глаз» по ходу дела. При тестировании всплыл первый недостаток: бытовой модуль ловит наводки от автомобильной сети и на высоких частотах («железо», скрипки, перегруженная гитара) слышны провалы по качеству звучания. Заказал вот это, должно помочь. Пока справился на первое время изменением настроек эквалайзера.
По аппаратной части все. Поставил планшет, законектился по Bluetooth, врубил навигатор, плеер — и вперед!
В общей сложности стоимость мероприятия — менее 4000 руб, если не считать халявный планшет. Скоро будет ELM327, о чем я обязательно напишу! Всем пока!
Планшет в автомобиль вместо магнитолы. Часть 2.
Всех приветствую! Подумал я в бессонную ночь — » в целом то задумка получилась с планшетом ))) «. Проблема была в планшетах купленных в 2011 или 12-ом году. Они свой ресурс выработали к сожалению.
Посему я решил опубликовать простенькую схемку так сказать «начинки» которая интегрирует планшет в машину. Здесь мы рассматриваем планшет Samsung Galaxy Tab 2, но собственно разницы нет.
Снимаем заднюю крышку планшета.
Отсоединяем три разъёма
Откручиваем рамку с АКБ от корпуса планшета. Вставляем разъёмы на место.
Далее у нас задача оттяпать разъем от контроллера и припаять провод чуток длиннее.
Аккумулятор откладываем. Нам нужен только разъём с помощью которого планшет будет получать питание. Остальные провода изолируем.
К разъёму цепляем провод который будет соединен с платой XL4015. Плюс у нас идёт от разъёма где был контроллер. Минус я прицепил к разъёму зарядки.
Комплектующие я покупал на Aliexpress. Получается дёшево и сердито.
Ссылка на плату: aliexpress.ru/item/125817…042311.0.0.264d33edjPBdAe
Можно приобрести плату на которой можно регулировать не только вольтаж но и ампераж:
Выбор большой. Удобно конечно с дисплеем.
Не подключая плату к планшету, соединяем плату с АКБ автомобиля и настраиваем (подкручиваем) отверточкой вольты. На планшет должно приходить 4.2 вольта. После чего можно подключать к планшету.
Далее мы берём провод OTG:
У вас он конечно может быть другим.
Аккуратно снимаем изолирующий колпачек. И разрываем красный провод.
У нас во всей этой конструкции будет подключена камера заднего вида. И если красный провод (он отвечает за заряд планшета) не порвать, то камера заднего вида работать не будет. Но о камере разговор пойдёт ниже.
Соединяем его с планшетом с одной стороны, а с другой с хабом.
Ссылка: aliexpress.ru/item/329152…ff-4566-be0c-d5a3970c89d4
Хаб обязательно должен быть активным (со своим питанием) потому как питаться он будет отдельно от зажигания. Это сделано для того чтобы планшет просыпался в момент включения зажигания.
К зажиганию хаб подключается через вот такую штучку:
На входе 12 вольт, на выходе 5 вольт 3 ампера. Соединил с прикуривателем который включается от зажигания.
Easy Cap. Ссылка: aliexpress.ru/item/329767…67-4954-81e1-a51ef208956b
К хабу мы подключаем так называемую карту захвата (EasyCap). На этой карте мы используем только желтый колокольчик. Остальное нам не нужно. К этому колокольчику мы подключаем камеру. Саму же камеру запитываем от задних ходовых огней. Чтобы при включении заднего хода активировалась камера и давала сигнал на планшет через хаб. При этом на планшете запускается программа которая собственно и выдаёт изображение на планшете.
НО! Есть одна загвоздка. У меня программа не выключается после переключения передачи на паркинг/нейтраль или драйв/первая. В программе где то в установках может есть такая функция, но её не искал.
Ну и магнитола. Я не стал углубляться до усилков и т.д. Мне достаточно магнитолы. Но она должна иметь блютуз. И звук чистый и лишних проводов нет. Сопрягаем планшет и магнитолу. Мне пришлось делать это только один раз. Потом сопряжение проходило автоматом.
К хабу соотвественно можно прицепить флэшку, клавиатуру и т.д.
Это конечно колхоз. Но зато было интересно ))). Плюс ко всему если не рукожоп, то можно добротную штуку сделать. Имея нормальный планшет будет работать как часы.
Ниже список программного обеспечения которое я использовал (есть платное ПО, но поверьте это копейки, оплата единоразовая):
1. Car Launcher — Оболочка для планшета. (меня устроила только она).
( play.google.com/store/app…tolauncher.motorcar&hl=ru ) 150 руб.
3. Яндекс навигатор — ну тут кому что нравится.
4. PC Radio — интернет радио (эту программу можно поискать на просторах интернета и поиметь PRO версию).
