Как сделать радиатор авто
Алюминиевый радиатор своими руками
Как всегда сухо и по делу.
Стоял китайский радиатор. Умер чуть меньше чем за год. Течь в стыке бачка и сот.
Пробовать очередное китайское творчество желания нет. Решено сварить алюминиевые бачки и прилепить их к сотам китайского творчества.

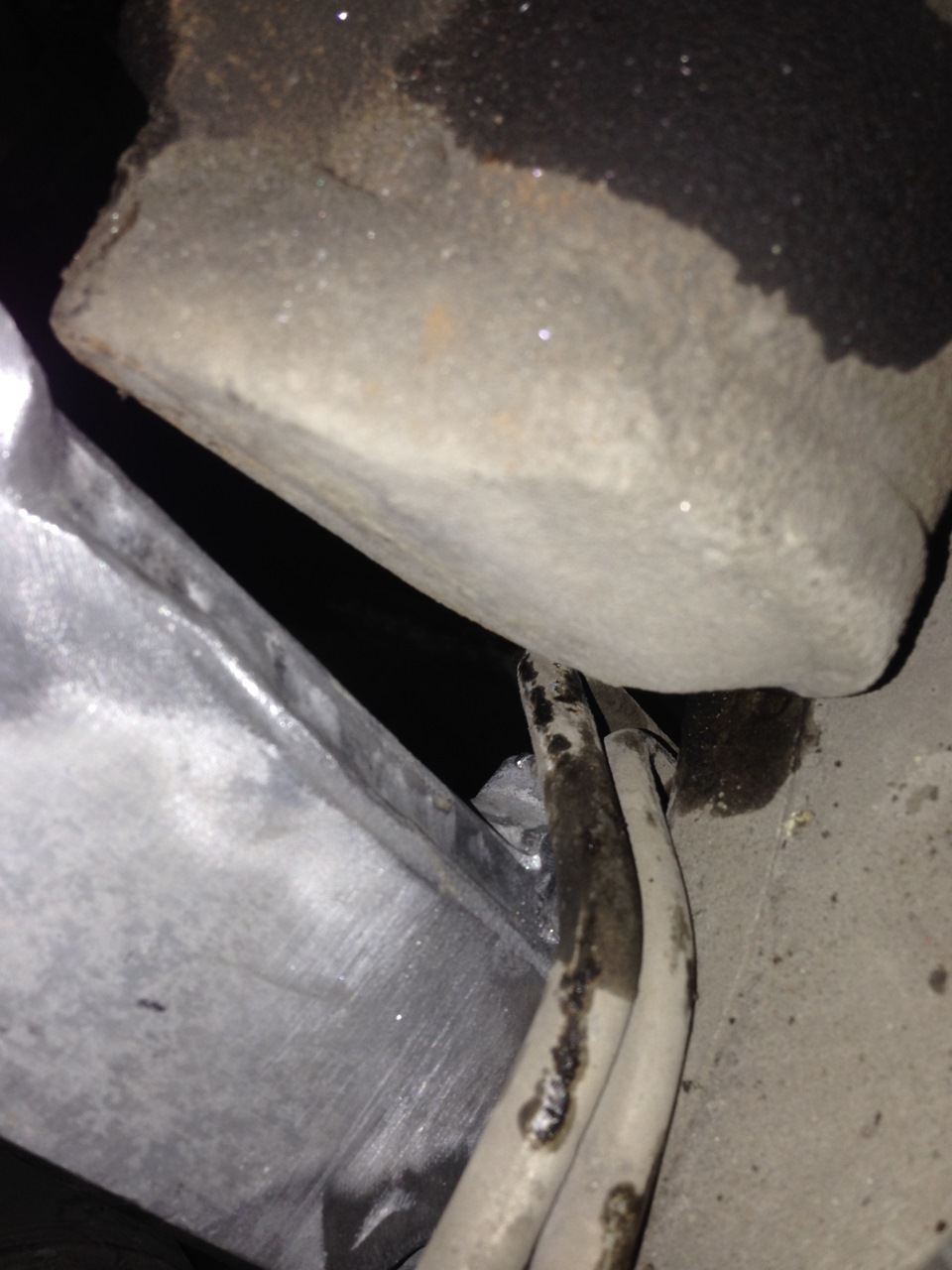

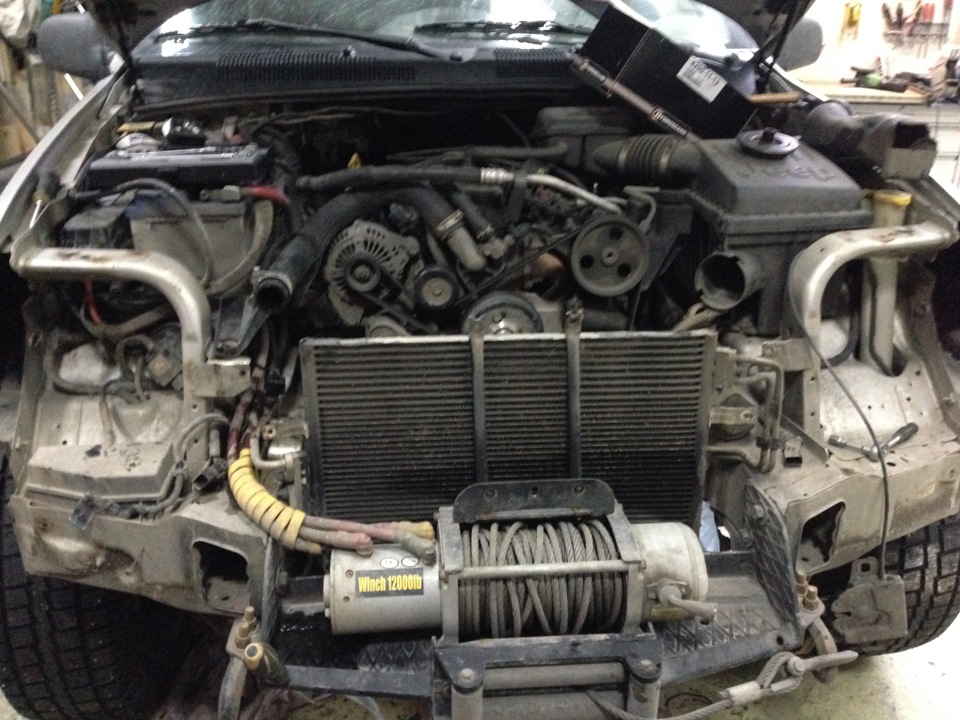

Прихватил на пару точек и на примерку. Обвариваем.
С креплением крышки подсказали.
Спросите а где же выход для подключения охлаждения АКПП? Нет и не будет. Машина 2004г. выпуска. Охлаждение АКПП штатно реализовано через спарку с радиатором кондиционера. На последней фото с правой стороны трубки АКПП подходят.
Если кто то решится сварить себе радиатор на гранда, то берите круглую трубу для бачков диаметром 60. Меньше геморроя, ибо радиатор стоит в притычку и придется очень много спиливать углов.

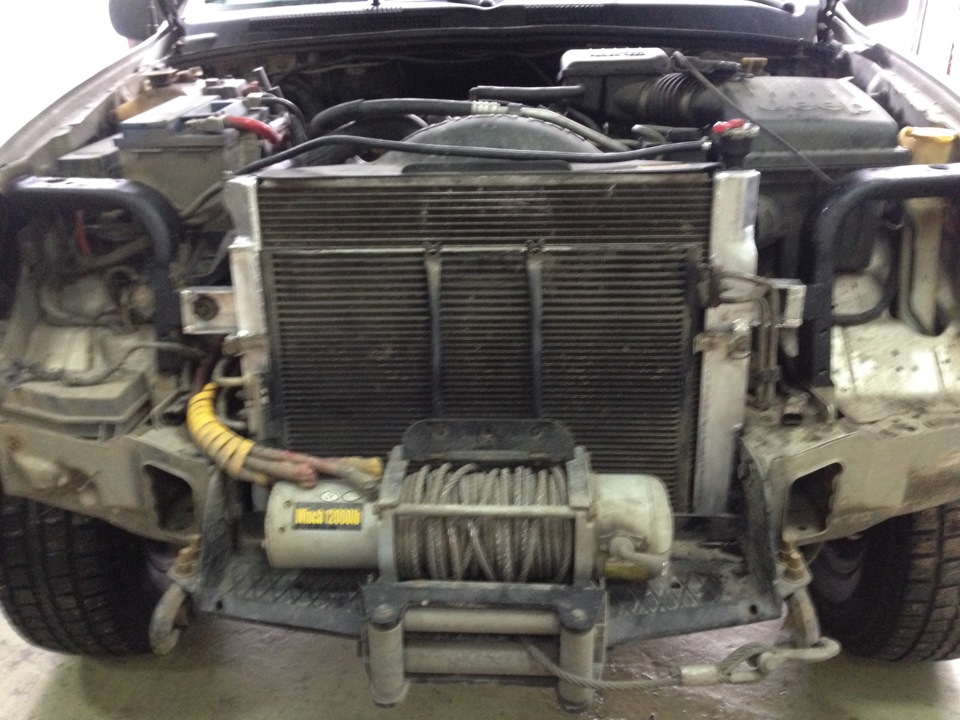

Так реализовано охлаждение АКПП в основном радиаторе. Левый бачок снят с оригинала, правый с китайца. Вот и думайте.
Как запаять и чем склеить радиатор системы охлаждения авто?
Не секрет, что радиатор автомобиля – одна из наиболее важных автомобильных деталей в системе охлаждения мотора транспортного средства. Его основным предназначением является своевременный отвод тепла от мотора внутреннего сгорания в атмосферу. Это происходит благодаря циркуляции жидкости по каналам, которых в теплообменнике авто размещено достаточно много. Так, в статье описаны актуальные для автовладельцев решения о том, как запаять радиатор авто, и какой инвентарь следует подготовить для этих целей.
Каждому водителю следует понимать, что ключевым фактором корректного функционирования системы охлаждения является ее герметичность. Это означает, что даже самая маленькая и незаметная трещина полностью выведет ее из строя. Перед работами по запаиванию детали важно изучить процесс ремонта радиатора охлаждения двигателя своими руками, а также определить, какой клей следует использовать в каждом конкретном случае.
Методы ремонта радиатора авто
Если заметили, что радиатор автомобиля стал неисправным – нужно позаботиться о его скорейшем восстановлении. Иначе придется вкладываться уже в более дорогостоящий ремонт двигателя. Для того, чтобы качественно запаять радиатор, потребуется определиться с наиболее подходящим для этого дела методом. Самыми популярными являются такие способы восстановления целостности данной запчасти:
Чем заклеить радиатор автомобиля?
Теперь давайте поговорим о том, чем заклеить радиатор и какой клей подойдет для этого наилучшим образом. Так, одним из лучших вариантов считается двухкомпонентный адгезив 3М DP 8805. Основой его состава является акрил, что дает возможность использовать состав для работы с трудно склеиваемыми материалами:
Также хорошим вариантом будут специальные клеи-сварки. Они предназначены для быстрого, а главное – эффективного устранения дефектов на пластиковых поверхностях. Клеевые швы после таких составов отлично переносят не только высокие, но и низкие температуры. Кроме того, им не страшны высокие показатели атмосферного давления.
Важно, что при этом не рекомендуется использовать составы вроде суперклея, чтобы приклеить части радиатора. Обязательно учитывайте то, что клей для ремонта детали должен идеально справляться с высокими и низкими температурными режимами.
Чтобы не ошибиться в выборе, рекомендуем покупать требуемый клеящий состав в сертифицированном автомобильном магазине.
Оценка масштабов повреждения радиатора
Сам радиатор принято устанавливать в подкапотное пространство, а точнее в его переднюю часть. Именно так удается создать эффект обдува встречным потоком воздуха во время движения транспортного средства. Недостатком теплообменника авто является хрупкость. Часто это устройство называют самой уязвимой частью любого автомобиля.
Также важно предварительно оценить масштабы повреждения. Если оно достаточно сильное, рекомендуется ориентироваться на прямую спайку. Так можно разобраться с действительно большими трещинами, которые невозможно устранить обыкновенным клеем. Если трещина не самая большая – вполне подойдет замазка по типу холодной сварки. Клей же станет оптимальным решением для восстановления небольших трещинок.
Если не уверены в том, что знаете, как заклеить систему охлаждения авто, лучше ориентируйтесь на ремонт системы в автосервисе. К тому же, на проведение механиком восстановительных работ не придется тратить слишком много денег, ведь сам процесс сложным не считается.
Внутренний ремонт радиатора с помощью химических средств
Ремонт радиатора может быть выполнен и народными методами. Так, когда всяческие химикаты еще попросту не были изобретены, самым эффективным способом борьбы со сломанным теплообменником авто считали обыкновенную горчицу. Ее попросту засыпали в радиатор автомобиля. Так как там циркулирует горячая вода, горчица достаточно быстро разбухает и закрывает собой все небольшие трещины в патрубках.
Так, в любой момент можно приобрести химические средства, которые действуют примерно по этому же принципу. Они часто продаются под названиями «порошковый восстановитель», «восстановительные средства» или «герметики для радиатора».
Основным недостатком использования подобных химикатов является то, что вряд ли удастся узнать их точный состав или же точное место производства. Точно так, как и в ситуации с обычной горчицей, использование некоторых видов таких химикатов может привести к засорению теплообменника. Более того, иногда данные вещества могут вывести из строя и всю охладительную систему мотора.
Как запаять пластик радиатора охлаждения авто
Пайка радиатора охлаждения двигателя считается довольно простой задачей. Впрочем, с ней сможет справиться далеко не каждый из-за недостаточных знаний о том, как запаять радиатор автомобиля собственными силами. Большинство автовладельцев предпочитают отогнать свое авто на станцию технического обслуживания.
Если уверены в своих силах, то для начала стоит определить, чем заклеить пластиковый радиатор. Далее давайте рассмотрим пошаговую инструкцию, которая поможет сделать по-настоящему качественный и долговечный ремонт пластиковых частей детали.
Подготовка поверхности
Прежде, чем заклеить пластик на радиаторе машины, понадобится провести полноценную подготовку поверхности к этому процессу. С этой целью нам потребуется очистить ее от жира, пыли и грязи. Слегка смочите ветошь, и очень аккуратно протрите участки пластика вокруг полученной трещины.
Для того, чтобы достичь более качественного эффекта, рекомендуется воспользоваться спиртовым раствором. Важно, что при этом ни в коем случае нельзя переусердствовать. Дело в том, что слишком активное механическое воздействие на поврежденный участок или чрезмерное надавливание на него при очистке чревато тем, что теплообменник повредится еще больше.
Готовим клеящую смесь
Теперь нужно позаботиться о том, чем заклеить трещину на радиаторе автомобиля. Так, займемся подготовкой клеящей смеси. Если решено пользоваться исключительно специально предназначенным для таких целей клеем, то его использование будет максимально простым.
Небольшое количество клеящего вещества нужно нанести непосредственно на поврежденный участок. Когда на детали отсутствует определенный кусочек корпуса или нет зазора между двумя половинками, которые образуются из-за трещины, то рекомендуется присыпать жидкую основу порошковым компонентом клея.
Так, если сама трещина является слишком глубокой или отсутствует достаточно большая часть корпуса, необходимо выполнять склеивание в несколько этапов. Следует два или три раза наносить клей на неисправный участок, дожидаясь пока каждый из слоев практически полностью высохнет. Когда образовавшуюся щель получится полностью заполнить сухим градулянтом, рекомендуется его пропитать жидким составом. Так вы сможете быть полностью уверенными в том, что он отлично закрепится на поверхности запчасти.
Холодная сварка
Кроме того, заклеить радиатор автомобиля можно с помощью холодной сварки. Так как она поставляется в виде достаточно густой замазки, достаточно будет нанести ее на шов и подождать полного остывания. Важно, что эта самая замазка должна наноситься аккуратным и ровным слоем, чтобы шов был максимально качественным.
Холодную сварку требуется использовать в качестве:
Нанесенный поверх слоя клея слой холодной сварки позволит надолго сохранить качество ремонта автозапчасти и продлить эксплуатационный срок детали.
Финальный этап
Когда клей окончательно застыл и все основные рабочие этапы завершены, нужно произвести финальную обработку поверхности. Следует добиться того, чтобы образовавшийся шов стал аккуратным и гладким. Для таких целей место спайки понадобится обработать мелкозернистой наждачной бумагой, а в идеале – шлифовальной машинкой.
Таким образом получится избавиться ото всех мелких недостатков, которые не лучшим образом повлияют на дальнейшую эксплуатацию изделия. После того, как такая обработка будет произведена, установите теплообменник обратно на его место.
Ремонт алюминиевого радиатора автомобиля своими руками
Рассмотрим как запаять алюминиевый радиатор автомобиля в домашних условиях. Обычно алюминиевые устройства ремонтируются по особому принципу. Так, в обязательном порядке придется паять область повреждения.
Прежде всего понадобится снять радиатор и слить с него все остатки жидкости. Бачки промывают под проточной водой и высушивают до тех пор, пока внутри не останется ни капли воды. Кроме того, нужно максимально тщательно оценить состояние бака. Отыщите в нем даже мельчайшие трещины и недостатки. Так, для этого возьмите большой таз с водой или ванную, подготовьте насос или компрессор. Фитинг крышки закройте ровно так же, как и патрубки системы охлаждения, при этом один из них соедините с насосной трубкой. Устройство уложите в ванную и подайте воздух. Проследите за выходом пузырьков, которые будут появляться из трещин.
Отремонтировать алюминиевый радиатор автомобиля обыкновенным паяльником не получится. Нужно достаточно мощное устройство, которое вряд ли найдется в быту. Так, потребуется аппарат, мощность которого составляет примерно 250 ватт. Сам же алюминий понадобится предварительно прогреть, для чего необходимо воспользоваться специальной газовой горелкой.
Важно, что в данном процессе требуется точное соблюдение базовых мер безопасности. Использование такой аппаратуры не по инструкции чревато получением серьезной травмы.
Меры безопасности
Ремонтируя радиатор автомобиля, стоит быть крайне осторожным и соблюдать определенные меры безопасности. Сам теплообменник в обязательном порядке должен быть отсоединен. Слейте всю жидкость в полном объеме.
Если ранее не имели опыта работы с паяльником, лучше доверить данную задачу профессионалам. При этом следует как минимум потренироваться на менее важных поверхностях и деталях авто.
В работе с холодной сваркой или клеем важно пользоваться перчатками, чтобы не повредить руки. К тому же, обязательно ориентируйтесь на инструкции по применению клея. Так можно не только добиться идеального эффекта от ремонта, но и защитить руки от вредного воздействия клеящих составов.
Выводы
Итак, следуя рекомендациям и советам в статье определить чем заклеить автомобильный радиатор не составит особого труда. При этом главное соблюдать некоторые меры безопасности и выбрать оптимальный вариант ремонта. Если не уверены в том, что сможете самостоятельно справиться с такой задачей – лучше не рискуйте и обратитесь за помощью к квалифицированным автомеханикам.
Остаются какие-либо вопросы? В таком случае советуем посмотреть видео как отремонтировать радиатор автомобиля в домашних условиях. Желаем удачи в вашем начинании!
Как делают радиаторы
Нидерланды — не та страна, которая ассоциируется у большинства с производством автомобильных компонентов. Вместе с тем, именно здесь, в городке Милль, работает одна из восьми фабрик компании, штаб-квартира и инженерный отдел NRF — одного из мировых лидеров в выпуске различных теплообменников для автомобилей, спецтехники, железнодорожных локомотивов, морских судов и индустриального сектора. Остальные заводы — в Испании, Франции и Индии. Все работают по единому стандарту качества и в совокупности производят свыше двух миллионов радиаторов в год.
Для тех, кому лень читать и кто хочет увидеть больше деталей, я приготовил 11-минутный видеоролик о том, как делают радиаторы:
Компания была основана в 1927 году в Амстердаме как мастерская по ремонту радиаторов, спустя несколько лет началось собственное производство. В 1954 году была открыта фабрика в Милле.
Найти ее за зарослями цветущих кустарников где-то посередине утыканной ветряными мельницами благополучной сельской глубинки оказалось непросто, но в итоге мне это удалось.
Посетителей встречает красивый металлический барельеф на кирпичной стене — и различные образцы выпускаемой продукции.
На предприятии два больших цеха. В одном производят алюминиевые радиаторы, в другом — медно-латунные.
Да-да, классическая технология пайки радиаторов из меди и латуни все еще востребована в специальной технике и сельском хозяйстве. Вдобавок, тут выпускают оригинальные радиаторы для снятых с производства европейских тракторов. Цех медно-латунных радиаторов — очень теплый и ламповый, но не только потому, что тут и там горят ацетиленовые горелки.
На стенах — старые инструменты, фотографии из семейного архива, сами заводчане в основном средних лет. В цеху царит семейная атмосфера. Она в целом есть на всей фабрике, но тут — особенно.
В еще одном цеху производят так называемые бокс-кулеры — радиаторы охлаждения для судовых двигателей. Их изобрели инженеры NRF в конце пятидесятых годов прошлого века. Они быстро стали стандартом для индустрии и с тех пор в технологии производства мало что изменилось. Голландская компания до сих пор мировой лидер в производстве бокс-кулеров — ими оснащают даже перспективные беспилотные контейнеровозы и танкеры.
Но давайте вернемся к теме поста — изготовлению автомобильных алюминиевых радиаторов.
Существует две принципиально разных технологии производства радиатора. Это механическая сборка и пайка. Сборные радиаторы чаще всего доступны только на вторичном рынке, в то время как с завода большинство автомобилей комплектуются паяными радиаторами.
В первом случае, радиатор изготавливается полностью механическим способом. Через отверстия в пакете из лент гофрированной алюминиевой фольги вручную вставляются трубки. Пакет слегка поджимается, на трубки устанавливают боковые пластины-коллекторы, после чего которые затем дорнуются для лучшей фиксации. На коллекторы устанавливаются полипропиленовые или полиамидные пластиковые бачки, усики пластины зажимаются на пластике. Вот и все, радиатор готов. Быстро, просто, дешево.
Низкая стоимость и есть главное преимущество механических радиаторов. Они могут быть в несколько раз дешевле паяного. При этом у них есть и целый ряд серьезных недостатков:
— Круглая форма трубок не обеспечивает нужной турбулизации потока охлаждающей жидкости.
— Эффективность теплоотдачи хромает. Трубки выделяют намного больше тепла, чем рёбра из-за отсутствия жесткой связи между трубками и ребрами. По удельной емкости такие радиаторы вдвое хуже паяных.
— Ребра легко заминаются.
— Радиатор способен выдержать меньшее давление.
— Рабочая температура двигателя, который охлаждается механически-собранным радиатором неизбежно увеличивается. Справятся ли с ней вентиляторы, большой вопрос. Появляется риск детонации, перегрева и так далее вплоть до выхода двигателя из строя — особенно в жару и при высокой нагрузке.
На фабрике NRF в Милле делают только паяные радиаторы. Они поставляются на конвейеры BMW, Porsche, DAF, Iveco, GINAF, Liebherr, Claas, Fendt, Damen, VDL и других автопроизводителей.
Трубчато-ленточный паяный радиатор состоит из четырёх компонентов: плоскоовальные трубки, ребра охлаждения, боковые коллекторы (доньи) и бачки.
Все эти детали изготавливаются из алюминия, но в случае с бачками возможна «пластиковая» опция. Вместо простых плоскоовальных трубок в промышленных теплообменниках могут применяться трубки с турбулизаторами — завихрителями потока охлаждающей жидкости, либо пластины с размещенными между ними турбулизаторами (здесь — гофрированная алюминиевая лента).
Плоскоовальные трубки и пластины поступают на фабрику уже в готовом виде, в шестиметровых коробках. Их поверхность заранее покрыта припоем, необходимым для пайки. Их нарезают на нужную длину под спецификацию конкретной модели теплообменника. Затем в случае с пластинами они покрываются флюсом на специальной машине — сначала с одной, а затем с другой стороны. Флюс необходим прежде всего для равномерного распределения ранее нанесенного припоя в момент пайки.
Изготовление гофрированной ленты рёбер охлаждения происходит на формовочных машинах, в которые подается из рулона алюминиевый лист нужной ширины толщиной 0.2 мм.
В результате формовки получается прочная конструкция, которая имеет высокие показатели жесткости как в продольном, так и в поперечном направлении. Гофрированная лента также нарезается на нужную длину.
Боковые коллекторы изготавливаются из алюминиевых пластин двумя основными способами, в зависимости от спецификаций изделия — лазерная резка и прессование, либо совокупность этих процессов.
Далее на специальном стенде, на котором оператор стоит на подъемной платформе, происходит сборка радиаторного пакета.
Слоеный пирог — гофрированная лента, трубка, снова лента, снова трубка… Стенд необходим для точной сборки, он же выполняет роль пресса для поджатия пакета.
Гидравлическая составляющая необходима прежде всего для сборки больших индустриальных радиаторов, но и маленькие собирают тут же. На этой линии, кстати, больше всего женщин. Услышав русский язык, одна из них заулыбалась — девушка с косой приехала работать на голландский завод из Литвы.
После сборки пакета радиатора, его переносят со стенда и устанавливают боковые коллекторы. Это происходит вручную, при помощи опрессовки и тяжелого резинового молотка, поэтому назвать специалиста оператором тут никак не получается: в этой вроде бы простой операции легко ошибиться и замять трубки, и радиатор будет испорчен.
После установки коллекторов, радиатор почти готов к пайке.
Почти — потому что если по конструкции предусмотрены металлические бачки, их устанавливают до пайки методом сварки.
Нам повезло, и мы наблюдали за процессом приваривания бачков на оригинальные масляные радиаторы для двигателя BMW S65B44 — 444-сильного атмосферного V8 от модели M3 в кузове E90/E92/E93. BMW размещает заказ на их производство раз в году, и в последние годы это не более 200 экземпляров. Рядом лежат похожие радиаторы для Porsche. На бачках — клеймо легендарной немецкой радиаторной марки Längerer & Reich. Субподряд! TIG-сварка происходит в среде инертного газа.
Пайка радиаторов происходит в печи. В зависимости от типа теплообменника, используются печи различных типов. Большие радиаторы по конвейеру направляют в огромную печь, где они запекаются вертикально в течение 2-3 часов при температуре от 600 до 700 градусов Цельсия.
Те, что поменьше, направляются на проходящую вдоль почти всего цеха линию, по которой радиатор перемещается подобно пицце на роликовых направляющих.
На первой установке конвейера печи происходит очистка радиатора, потом он попадает в специальную камеру, где на поверхность равномерно наносится флюс путем разбрызгивания. После этого радиатор подсушивается и выползает на участок контроля, где при необходимости оператор наносит дополнительное количество флюса. Далее в течение пары часов радиатор движется по печи. Происходит термохимическая реакция, флюс и припой расплавляются, и на выходе мы имеем практически готовый радиатор, в котором все его компоненты представляют собой единое целое.
Теперь можно установить пластиковые бачки, если это предусмотрено конструкцией. К сожалению, в день моего визита на фабрику никто не выполнял такой операции. Скажу только, что на NRF для производства бачков применяют только первичное сырьё — переработанный пластик не используется.
Затем радиатор необходимо проверить на герметичность. Этой проверке подвергаются все изделия без исключения. Радиатор вновь устанавливается на стенд и опускается в ванну с водой. В него подается воздух под давлением в полторы атмосферы, и оператор визуально следит за тем, чтобы нигде не струились пузырьки воздуха. Проверка занимает несколько минут. Если все хорошо, мастер берет металлический штамп и выбивает на радиаторе свое клеймо.
Масляные радиаторы рассчитаны на большее давление, поэтому их проверяют на автоматическом стенде. В них подается жидкость под давлением 16 атмосфер, и если все в порядке, станок сам ставит соответствующее клеймо.
При разговоре о тестировании стоит упомянуть и заводскую лабораторию, которая служит в основном для тестирования прототипов новых продуктов. Тестируют их по разному. Мне, например, показали тест новой модели радиатора для локомотива — давление в нём каждую секунду менялось от 0 до 2.5 атмосфер. В спецификации на изделие сказано про 148 000 таких циклов, а по протоколу испытания видно, что этот радиатор прошел без разрушения более трех миллионов циклов.
В соседнем помещении смонтирована своеобразная аэродинамическая труба — стенд для оценки теплотехнических параметров радиаторов. Вокруг него —переплетение труб и проводов. Радиатор устанавливается на напорную камеру, в хвосте установки размещается мощный вентилятор.
Перед радиатором размещаются датчики температуры, которые позволяют отслеживать изменение температуры воздуха. Программа испытаний управляется компьютером, что также позволяет максимально точно оценивать эффективность работы радиатора при различных условиях.
После проверки на герметичность, радиатор подсушивается и направляется на участок упаковки.
Упаковка тут происходит практически полностью вручную, без суеты и спешки, с использованием большого количества картона. К радиаторам с логотипом EasyFit прилагают и необходимый набор крепежей и прокладок для упрощения установки.На сегодняшний день установочными наборами комплектуется примерно 2000 наименований производимой продукции.
Поскольку у марки 8 заводов по всему миру, в 18 странах включая Голландию есть собственные дистрибьюторские центры. Один из них в получасе езды от завода. Здесь на площади без малого 9000 квадратных метров оборудовано свыше 13 000 мест для палетт. Единовременно на складе хранится до 400 000 коробок с продукцией. В этом центре обрабатывают заказы для западноевропейских стран. Продукция для России отгружается с похожего склада в Польше.
Вот так делают автомобильные радиаторы на заводе в Голландии. Буду рад вашим комментариям и дополнениям!
