Как сделать пунктирную линию в иллюстраторе

Как создать пунктирную линию в Illustrator

Некоторые программы, которые мы уже знаем сегодня, не только помогают нам быстро и легко проектировать, но и помогают нам в создании некоторых графических элементов, которые мы включаем в наши проекты.

В этом посте мы пришли поговорить с вами об еще одной функции Illustrator как конкретной и важной программы для графического дизайна. Мы покажем вам простое руководство, в котором вы можете активировать опцию пунктирной линии, Таким образом, у вас будет доступ ко многим другим возможностям, если мы говорим о создании дизайнов или проектов, связанных с графикой.

Далее мы объясним другие функции, которые Illustrator выполняет как программа и, прежде всего, как инструмент.

Иллюстратор: основные функции

Источник: Обои Бездна

Illustrator — это программа, входящая в состав Adobe, которая в основном посвящен работе с графикой и векторами. В графическом дизайне, чтобы вы его лучше понимали, он максимально репрезентативен в создании брендов (фирменного стиля) и иллюстраций.

Эти функции связаны с тем, что, как мы уже упоминали, это программа, которая позволяет вам работать с векторами и слоями, что значительно упрощает достижение отличных результатов такого типа. Он был запущен для тех дизайнеров и художников, которым нужно программа, в которой вы можете прикасаться к таким инструментам, как кисти и чернила, поэтому у него есть отличные инструменты, облегчающие дизайн.

функции

Издание

Он позволяет рисовать и редактировать в конкретный или реальный момент, то есть мы можем взять любой объект и отредактировать его по нашей форме, так, как мы хотим и нам нравится. В свою очередь, мы также можем создавать свои собственные, создавать их, применять чернила и шрифты, играть с его формами и применять эффекты и тени.

шрифты

Помимо потрясающих кистей, в нем также есть отличные шрифты. Это деталь, которая должна быть выделена в этой программе, поскольку у нас также есть доступ, чтобы иметь возможность редактировать каждый из шрифтов, который больше всего привлекает наше внимание. Таким образом, мы можем преобразовать букву или простой символ в визуальный контур или применить типографику на плакате.

Форматы

Как и все программы Adobe, он также имеет различные форматы для проектирования. А именно, Вы можете выбрать один формат для печати и другой для Интернета. У вас будет доступ к различным форматам и измерениям, так что вы сможете создать свой собственный рабочий стол, назвать его и сохранить, чтобы у вас был единственный свободный формат.

Цветовой профиль

Еще одна деталь, которую следует помнить об этой программе, заключается в том, что мы можем выбрать и настроить цветовой профиль, который наилучшим образом соответствует обстоятельствам. Вы должны знать, что в зависимости от того, где будет виден ваш дизайн, вы должны настроить тот или иной цветовой профиль. Что ж, Illustrator позволяет даже настроить допечатную подготовку для Китая. Но в этом случае, если вы находитесь не в таких далеких от Европы странах, как Китай, вам не нужно будет устанавливать цветовой профиль в этот режим. Важно, чтобы все ваши дизайны печатались правильно и не было сюрпризов.

Рабочие столы

Также возможно добавьте еще много монтажных областей внутри той, которую мы уже создали в первый раз. Таким образом, можно работать с несколькими артбордами одновременно. Когда у нас уже есть созданный дизайн или наш проект, Мы можем напечатать его различными способами, как вместе, так и по отдельности.

Как активировать пунктирную линию: туториал

шаг 1

шаг 2

шаг 3

Заключение

Illustrator на сегодняшний день является одним из самых представительных инструментов графического дизайна. Настолько, что многие дизайнеры уже используют эту программу в качестве основного инструмента для своих проектов.

В Illustrator можно не только редактировать и создавать векторы, но и играть с их формами, поскольку он считается бесплатным инструментом преобразования. Мы надеемся, что вы узнали больше об этой программе, которая полна сюрпризов, и, прежде всего, что вам предлагается попробовать наш учебник и начать проектирование, как если бы вы были настоящим профессионалом в области дизайна.

Содержание статьи соответствует нашим принципам редакционная этика. Чтобы сообщить об ошибке, нажмите здесь.

Полный путь к статье: Интернет-объявления » Общие » Как создать пунктирную линию в Illustrator

Редактируйте фото онлайн бесплатно в редакторе фотографий

Теперь не нужно искать фотошоп, платить за услуги редактирования. В интернете это можно сделать самому и бесплатно. Онлайн фото-редактор поможет оригинально, качественно обработать необходимую фотографию.

Онлайн – редактор снимков, который объединил в себе наиболее востребованные и удобные функции редактирования.

Редактор не нужно загружать на компьютер или ноутбук. Пользователю достаточно посетить наш сайт и пользоваться программой в онлайн режиме.

Редактор на русском функционирует оперативно, позволяет оперативно редактировать габаритные снимки. Посетитель может выбрать любое фото с любых источников, в том числе из социальных сетей. После редактирования изображений их можно выставить обратно.

Редактор активно пользуются тысячи посетителей. Мы периодически совершенствуем функции редактора, делаем их эффективнее, увлекательнее, не сложнее в пользовании.

Редактор – многофункциональный редактор, где для обработки фотографий онлайн можно выбрать: разнообразные наклейки; текстуру; тексты; ретушь; оригинальные рамки; с эффектами; коллажи и др.

Редактирование фотографий абсолютно бесплатно, также можно бесплатно пользоваться этим фото в будущем.

Желаете без проблем и качественно отредактировать снимок прямо сейчас? онлайн редактор быстро исправит недостатки, и улучшит качество любого фото!

Человеку не подвластно время. Фотоснимок позволяет сохранить самые дорогие минуты нашей жизни в первозданном облике. Снимок улавливает и передает настроение, эмоции, все тонкие жизненные моменты. С iPhotor для рисования такие воспоминания станут более впечатлительными, яркими и незабываемыми!

Фотография – один из видов искусства. Сам процесс фотографирования простой, но он способен зафиксировать сложные моменты – красивое, хрупкое и быстротечное мгновенье. Это непросто передать с помощью обычных рисунков. Какого бы качества не были фото, редактор iPhotor преобразит даже самое обычные, снятые мобильным или простым фотоаппаратом.

Фотография лучше всего способна передать то, о чем вам хотелось рассказать людям. Фоторедактор iPhotor поможет поделиться с близкими впечатлениями, чувствами, отразит ваше вдохновение.

Возможности Редактора онлайн

Изменение размера, поворот, обрезка

Данное меню позволяет регулировать яркость, ретушь лица, коррекцию теней, светлых участков фото и т.п. Здесь также можно изменить оттенок, насыщенность, увеличить резкость картинок. Изменяя настройки каждого инструмента, можно наблюдать за изменениями в режиме онлайн.

Текст, стикеры, рамки

Графический редактор iPhotor позволяет создавать модные картинки, с прикольными стикерами, оригинальными фото рамками, текстовыми подписями.

С помощью редактора iPhotor можно бесплатно превратить цветное изображение в черно-белое, или наоборот, сделать виньетирование, наложение фото на фото, эффект пикселизации.

Онлайн редактор приукрасит самые дорогие моменты вашей жизни!

Рисование с помощью инструментов «Перо», «Карандаш» и «Блик»

Рисование отрезков прямых линий инструментом «Перо»

Простейший контур, который можно нарисовать инструментом «Перо» — это прямая линия из двух опорных точек, созданных щелчком инструмента «Перо». Продолжая щелкать инструментом, можно создать контур, состоящий из отрезков прямых линий, соединенных угловыми точками.

Первый отрезок отобразится только тогда, когда вы щелкнете вторую опорную точку (для просмотра сегментов контура выберите параметр «Резиновая лента» в Photoshop). Кроме того, если отображаются управляющие линии, это означает, что вы случайно перетащили инструмент «Перо». В этом случае выберите «Редактирование» > «Отмена» и щелкните еще раз.

Последняя добавленная опорная точка будет выглядеть как закрашенный квадрат, что означает ее выделение. При добавлении новых опорных точек выделение предыдущих точек отменяется, поэтому соответствующие значки будут пустыми.

Примечание. Чтобы закрыть контур в InDesign, можно также выделить объект, затем выбрать «Объект» > «Контуры» > «Закрыть контур».

Чтобы оставить контур открытым, щелкните, удерживая клавишу Ctrl (Windows) или Command (Mac OS), в любом месте на достаточном расстоянии от любых объектов.

Чтобы оставить контур незамкнутым, можно также выбрать другой инструмент или меню «Выделение» > «Отменить выделение» в Illustrator или «Редактирование» > «Снять выделение» в InDesign. В приложении InDesign или Illustrator также можно просто нажать клавишу ВВОД или Return.

Рисование кривых инструментом «Перо»

Кривая создается путем добавления опорной точки в том месте, где изменяется направление кривой, с последующим перетаскиванием управляющих линий, формирующих кривую. Форма кривой определяется длиной и наклоном управляющих линий.

Чем меньше кривая содержит опорных точек, тем проще ее редактировать и тем быстрее она будет отображаться и выводиться на печать. При использовании слишком большого числа точек на кривой могут возникать ненужные выпуклости. Опорные точки следует размещать с большими промежутками, а форму кривых рекомендуется изменять корректировкой длины и углов наклона управляющих линий.

Появится первая опорная точка, и указатель инструмента «Перо» изменится на стрелку (в Photoshop указатель изменится только после того, как вы начнете перетаскивание).

Как правило, управляющую линию следует растягивать примерно на одну треть от расстояния до следующей опорной точки, которую вы собираетесь нарисовать (позднее можно скорректировать управляющую линию с одной или с обеих сторон).

Для того чтобы ограничить движение инструмента углом, кратным 45°, удерживайте клавишу Shift.

A. Расположение инструмента «Перо» B. Начало перетаскивания (с нажатой кнопкой мыши) C. Растягивание управляющих линий путем перетаскивания

Для того чтобы создать С-образную кривую, перетащите инструмент в направлении, противоположном предыдущей управляющей линии. Отпустите кнопку мыши.

Для того чтобы создать S-образную кривую, перетащите инструмент в направлении предыдущей линии. Отпустите кнопку мыши.

(Только в Photoshop) Для того чтобы резко изменить направление кривой, отпустите кнопку мыши и, удерживая клавишу Alt (Windows) или Option (Mac OS), перетащите управляющую точку в направлении кривой. Отпустите клавишу Alt (Windows) или Option (Mac OS) и кнопку мыши, переместите указатель в то место, где должен заканчиваться сегмент, затем перетащите его в противоположном направлении.

Для того чтобы развернуть управляющие линии опорной точки, перетащите указатель, удерживая клавишу Alt (Windows) или Option (Mac OS).

Примечание. Чтобы закрыть контур в InDesign, можно также выделить объект, затем выбрать «Объект» > «Контуры» > «Закрыть контур».

Чтобы оставить контур открытым, щелкните, удерживая клавишу Ctrl (Windows) или Command (Mac OS), в любом месте на достаточном расстоянии от любых объектов.

Чтобы оставить контур незамкнутым, можно также выбрать другой инструмент или меню «Выделение» > «Отменить выделение» в Illustrator или «Редактирование» > «Снять выделение» в InDesign.

Перемещение опорных точек при рисовании

Завершение рисования контура

Примечание. Чтобы закрыть контур в InDesign, можно также выделить объект, затем выбрать «Объект» > «Контуры» > «Закрыть контур».

Чтобы оставить контур открытым, щелкните, удерживая клавишу Ctrl (Windows) или Command (Mac OS), в любом месте на достаточном расстоянии от любых объектов.

Чтобы оставить контур незамкнутым, можно также выбрать другой инструмент или меню «Выделение» > «Отменить выделение» в Illustrator или «Редактирование» > «Снять выделение» в InDesign. В приложении InDesign также можно просто нажать клавишу ВВОД или Return.

Рисование прямых линий, за которыми следуют кривые

A. Завершенный сегмент прямой B. Наведение инструмента «Перо» на конечную точку (значок преобразования точки отображается только в Illustrator и InDesign) C. Перемещение управляющей точки

A. Расположение инструмента «Перо» B. Перетаскивание управляющей линии C. Новый отрезок кривой завершен

Рисование кривых, за которыми следуют прямые линии

A. Первая гладкая точка в сегменте кривой готова, инструмент «Перо» помещен над конечной точкой B. Перетаскивание, завершающее кривую

A. Размещение инструмента «Перо» над существующей конечной точкой B. Щелчок конечной точки C. Щелчок следующей угловой точки

Рисование двух сегментов кривой, соединенных углом

В результате разделения управляющих линий гладкая точка преобразуется в угловую точку.

A. Перетаскивание новой гладкой точки B. Разделение управляющих линий при перетаскивании с помощью клавиши Alt или Option и изгиб управляющей линии вверх C. Результат после перемещения и перетаскивания в третий раз

Рисование с помощью инструмента «Карандаш»

В основном функции инструмента «Карандаш» в Adobe Illustrator и в InDesign совпадают. С помощью этого инструмента можно рисовать открытые и замкнутые контуры, аналогично рисованию настоящим карандашом на бумаге. С помощью инструмента «Карандаш» удобнее всего быстро создавать эскизы или придавать элементам вид нарисованных от руки. Нарисованный контур можно сразу редактировать требуемым образом.

При рисовании инструментом «Карандаш» опорные точки появляются автоматически, их расположение не приходится определять вручную. Однако после того как контур нарисован, их можно скорректировать. Число опорных точек определяется длиной и сложностью контура и параметрами допуска в диалоговом окне «Параметры инструмента «Карандаш»». Эти параметры управляют чувствительностью инструмента «Карандаш» к движению мыши или пера на графическом планшете.

Рисование контуров произвольной формы с помощью инструмента «Карандаш»

При перетаскивании за указателем остается пунктирная линия. На обоих концах и в различных точках контура появляются опорные точки. При рисовании контура используются текущие атрибуты обводки и заливки; созданный контур по умолчанию остается выделенным.

Рисование в Illustrator, часть 1: инструменты Line

Illustrator – это не только отраслевой стандарт для создания векторной графики, но и очень приятный в использовании. Это руководство предназначено в основном для тех, кто плохо знаком с использованием Illustrator, но даже если вы уже некоторое время пользуетесь этой программой, вам может пригодиться этот курс повышения квалификации.

Принципы и терминология
Мы не будем слишком сильно увязать с теорией, но есть некоторые концепции, которые вам понадобятся, когда вы будете рисовать в Illustrator.

Illustrator создает векторные изображения. Это означает, что его можно изменить без искажений. Если вы хотите создать логотип, который можно сделать достаточно маленьким, чтобы поместиться на бейсбольной кепке, и увеличить его достаточно, чтобы заполнить рекламный щит, можно использовать векторы.

Давайте начнем с линейных инструментов Illustrator. Важно понимать, что когда вы рисуете путь с помощью этих инструментов, цвет линии будет тем цветом, который вы выбрали для обводки, а сам путь является непечатаемым элементом.

Рисование линий
Инструмент «Сегмент линии» является основным инструментом в наборе инструментов, который включает инструмент «Дуга», инструмент «Спираль» и инструменты «Сетка». Чтобы увидеть все инструменты для скрытых линий, просто нажмите и удерживайте указатель над инструментом «Сегмент линии». Вы увидите инструмент Arc, инструмент Spiral и Grid.

В Illustrator вы можете «отрывать» набор инструментов, чтобы они формировали собственную плавающую палитру. Просто нажмите на маленький треугольник справа от скрытого инструмента, вылетите.

1. Инструмент линейного сегмента
Рисование линии с помощью инструмента «Сегмент линии» – это хороший способ познакомиться с созданием контуров в Illustrator. Выберите инструмент «Сегмент линии» и выполните одно из следующих действий:

При рисовании отрезка от руки, вы можете ограничить угол до 45 градусов, удерживая клавишу Shift при рисовании отрезка. Чтобы нарисовать отрезок линии симметрично вокруг центрального радиуса, удерживайте нажатой клавишу « Option» (Mac) или « Alt» (Windows).

Удерживая нажатой клавиши «Shift» + «Option» (Mac) или « Shift» + «Alt» (Windows) при рисовании отрезка, создается линия, которая расширяется от центральной точки и ограничивается шагом 45 градусов.

2. Инструмент Дуга
Когда вы рисуете дугу, вы создаете отрезок, который изгибается. Нарисовать дугу от руки;

1. Выберите инструмент Arc ,
2. Поместите указатель в том месте, где вы хотите, чтобы дуга начиналась, и щелкните и перетащите туда, где вы хотите, чтобы дуга заканчивалась.

Удерживайте клавишу Shift, чтобы ограничить дугу с шагом 45 градусов.
При рисовании удерживайте нажатой клавишу « Option» (Mac) или « Alt» (Windows), чтобы создать дугу, используя начальную точку щелчка в качестве центральной точки.

Вы также можете использовать диалоговое окно инструмента Дуга, чтобы настроить более сложные кривые.

1. Выберите инструмент Arc ,
2. Нажмите один раз на артборде, где вы хотите, чтобы дуга началась. В диалоговом окне щелкните квадрат на локаторе опорных точек. указать, из какой угловой точки будет нарисована дуга. Здесь довольно много вариантов, и я предлагаю попробовать их все, чтобы вы могли почувствовать, как они влияют на кривую. Нажмите ОК.

Длина оси X
Определяет ширину дуги.
Длина оси Y
Определяет высоту дуги.
Тип
Указывает, хотите ли вы, чтобы объект был открытым или закрытым путем.
База вдоль
Определяет направление дуги. Выберите Ось X или Ось Y в зависимости от того, хотите ли вы нарисовать основание дуги вдоль горизонтальной (x) оси или вертикальной (y) оси.
скат
Определяет направление наклона дуги. Введите отрицательное значение для вогнутого (внутреннего) наклона. Введите положительное значение для выпуклого (внешнего) наклона. Наклон 0 создает прямую линию.
Заполнить дугу
Заполняет дугу текущим цветом заливки.

3. Спиральный инструмент
Нарисовать спираль от руки
1. Выберите инструмент Спираль из панели инструментов.
2. Нажмите и перетащите на монтажную область, пока спираль не станет желаемого размера. Перетащите круговое движение, чтобы вращать спираль

Использовать диалоговое окно инструмента Спираль;
1. Выберите инструмент Спираль на панели инструментов.
Нажмите один раз на артборд, где вы хотите, чтобы спираль началась. В диалоговом окне вы можете установить любой из следующих параметров и нажать «ОК».

Радиус
Определяет расстояние от центра до самой внешней точки спирали.
распадаться
Определяет величину, на которую каждый ветер спирали должен уменьшаться относительно предыдущего ветра.
Сегменты
Определяет, сколько сегментов имеет спираль. Каждый полный виток спирали состоит из четырех сегментов.
Стиль
Определяет направление спирали.

4. Прямоугольная решетка
Возможно, вы захотите использовать прямоугольную сетку либо для размещения данных, либо даже как часть многоуровневого дизайна.
1. Выберите инструмент Rectangular Grid ,
2. Выполните одно из следующих действий:

Опции, которые я выбрал ниже, создают прямоугольную сетку, которую вы можете видеть под ней.

Размер по умолчанию
Определяет ширину и высоту всей сетки.
Горизонтальные делители
Определяет количество горизонтальных разделителей, которые вы хотите отобразить между верхом и низом сетки. Значение Skew определяет, как горизонтальные делители взвешиваются по направлению к верхней или нижней части сетки.
Вертикальные разделители
Определяет количество разделителей, которые вы хотите видеть между левой и правой сторонами сетки. Значение Skew определяет, как вертикальные делители взвешиваются влево или вправо.
Использовать внешний прямоугольник в качестве рамки
Заменяет верхний, нижний, левый и правый сегменты отдельным прямоугольным объектом.
Заполнить сетку
Заполняет сетку текущим цветом заливки (в противном случае заливка не устанавливается).

5. Инструмент Полярная Сетка
Это работает аналогично Rectangle Grid, за исключением того, что создает круговую сетку. Использовать этот инструмент;
1. Выберите инструмент Polar Grid. ,
2. Выполните одно из следующих действий:

Размер по умолчанию
Определяет ширину и высоту всей сетки.
Концентрические делители
Определяет количество круглых концентрических делителей, которые вы хотите отобразить в сетке. Значение Skew определяет, как концентрические делители будут взвешены внутри или снаружи сетки.
Радиальные Делители
Определяет количество радиальных делителей, которые вы хотите отобразить между центром и окружностью сетки. Значение Skew определяет, как радиальные делители взвешиваются против сетки против часовой стрелки или по часовой стрелке.
Создать составной путь из эллипсов
Преобразует концентрические круги в отдельные составные пути и заполняет все остальные круги.
Заполнить сетку
Заполняет сетку текущим цветом заливки (в противном случае заливка не устанавливается).

Итак, это линейные инструменты. Все они просты в использовании, но я бы порекомендовал вам, а также практиковать рисование от руки с каждым из них, чтобы вы также опробовали диалоговые окна для каждого из них, чтобы увидеть, насколько точными могут быть эти инструменты.

Завтра мы рассмотрим инструменты Shape, а позже на неделе инструмент Pen.

Линейки, сетки и направляющие

Использование линеек

С помощью линеек можно точно позиционировать и измерять размеры объектов в окне иллюстрации или на монтажной области. Точка, отмеченная цифрой 0 на каждой линейке, называется началом координат.

В Illustrator предусмотрены отдельные линейки для документов и монтажных областей. Одновременно можно выбрать только одну из линеек.

Глобальные линейки находятся на верхней и левой сторонах окна иллюстрации. По умолчанию начало координат линейки находится в левом верхнем углу окна иллюстрации.

Линейки монтажной области находятся на верхней и левой сторонах активной монтажной области. По умолчанию начало координат линейки монтажной области находится в левом верхнем углу монтажной области.

Различие между линейками монтажной области и глобальными линейками заключается в том, что для линеек монтажной области изменение начала координат выполняется на основе активной области. Кроме того, для линеек монтажной области можно задавать различные точки начала координат. Теперь при изменении начала координат линейки монтажной области нарушение узорных заливок объектов на монтажных областях не происходит.

Точка начала координат по умолчанию для глобальной линейки располагается в левом верхнем углу первой монтажной области, точка начала координат по умолчанию для линеек монтажной области располагается в левом верхнем углу соответствующей монтажной области.

Чтобы переключиться между линейками монтажной области и глобальными линейками, выберите «Просмотр > Линейки > Сменить на общие линейки» или «Просмотр > Линейки > Сменить на линейки монтажной области». Линейки монтажной области отображаются по умолчанию, поэтому параметр «Сменить на общие линейки» отображается в подменю «Линейки».

Чтобы показать или скрыть линейки видео, выберите «Просмотр» > «Линейки» > «Показать линейки видео» или «Просмотр» > «Линейки» > «Скрыть линейки видео».

Чтобы изменить начало координат линейки, поместите курсор на левый верхний угол окна иллюстрации, где пересекаются линейки, и затем перетащите туда, где должно находиться новое начало координат.

Во время перетаскивания перекрестье в окне и на линейках показывает изменение начала координат общей линейки.

Примечание. Изменение начала координат общей линейки затрагивает разбиение узоров.

Чтобы восстановить начало координат по умолчанию, дважды нажмите левый верхний угол, где пересекаются линейки.

Система координат теперь перемещена в четвертый квадрант, ранее она располагалась в первом квадранте. То есть в Illustrator CS5 значения по оси Y увеличиваются при перемещении вниз, а значения по оси X — вправо.

Для сохранения в документе предыдущей версии Illustrator глобальные линейки остаются в положении, заданном в таком документе. Хотя начало координат не перемещается в верхний левый угол, система координат переключается на четвертый квадрант.

Изменение единиц измерения

По умолчанию в качестве единиц измерения в Illustrator выбраны пункты (один пункт равен 0,3528 миллиметра). Можно изменить единицы измерения, используемые программой Illustrator для основных измерений, обводок и текста. Можно переопределить единицы измерения, используемые по умолчанию, при вводе значений в полях.

Примечание. Параметр «Общие» затрагивает линейки, измерение расстояния между точками, перемещение и трансформацию объектов, настройку сетки и интервалы между направляющими, а также создание фигур.

Совет. При выборе пикселов и точек можно задать значение XpY, где X и Y являются количеством пикселов и пунктов (например, 12p6 обозначает 12 пикселов и 6 пунктов).

Использование сетки

Сетка расположена позади графического объекта в окне иллюстрации и не печатается.

Когда границы объекта окажутся в пределах 2 пикселов от линии сетки, объект будет привязан к точке.

Примечание. Если выбран параметр «Просмотр > Просмотр в виде пикселов», команда «Выравнивать по сетке» меняется на «Привязать к пикселу».

Использование направляющих

Направляющие помогают выравнивать текст и графические объекты. Можно создавать направляющие линейки (прямые вертикальные или горизонтальные линии) и направляющие объекты (векторные объекты, которые преобразуются в направляющие). Как и сетка, направляющие не печатаются.

Можно выбрать один из двух стилей направляющих — точки и линии — и изменить цвет направляющих, воспользовавшись стандартными цветами или выбрав цвет с помощью палитры цветов. По умолчанию направляющие не закреплены, так что их можно перемещать, изменять, удалять и восстанавливать, однако их также можно закрепить в любом месте.

Создание направляющих

Чтобы преобразовать векторные объекты в руководства, выберите их и нажмите «Просмотр > Направляющие > Создать направляющие».

Чтобы упростить работу с несколькими направляющими, переместите их в отдельный слой.

Чтобы ограничить направляющие только монтажной областью, а не всем холстом, выберите инструмент «Монтажная область» и перетащите направляющие на монтажной области.

Перемещение, удаление и освобождение направляющих

Чтобы переместить направляющую, перетащите или скопируйте ее.

Чтобы удалить направляющую, нажмите клавишу Backspace (Windows) или Delete (macOS) или выберите «Изменить > Вырезать» или «Изменить > Очистить».

Чтобы удалить сразу все направляющие, выберите «Просмотр > Направляющие > Удалить направляющие».

Чтобы освободить направляющую, преобразовав ее обратно в обычный графический объект, выделите направляющую и выберите «Просмотр > Направляющие > Освободить направляющие».

Привязка объектов к опорным точкам и направляющим

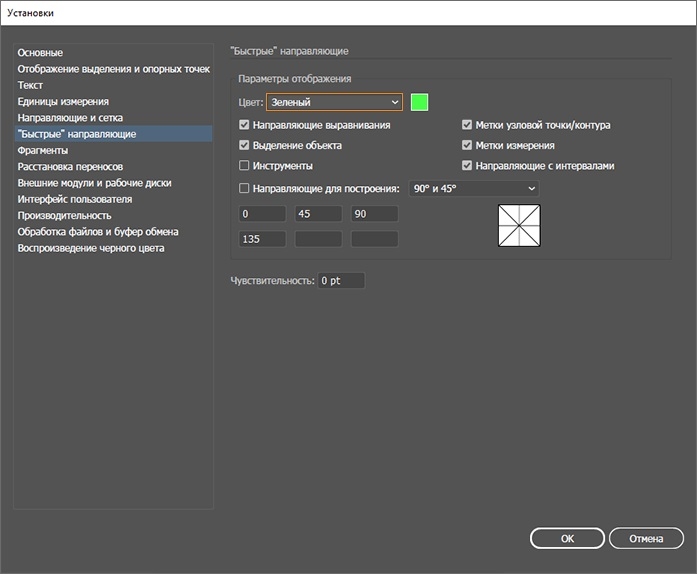

При привязке к точке выравнивание привязки определяется положением курсора, а не краями перетаскиваемого объекта.

Когда курсор окажется в пределах 2 пикселов от опорной точки или направляющей, он будет привязан к точке. При привязке вид курсора меняется со сплошной стрелки на полую стрелку.

Использование быстрых направляющих

Быстрые направляющие временно привязываются к направляющим, которые появляются при создании объектов или монтажных областей или при манипулировании ими. Они помогают выравнивать, редактировать и трансформировать объекты или монтажные области по отношению к другим объектам, монтажным областям или и тем и другим путем привязки-выравнивания и отображения местоположения или координаты X, Y относительно исходного положения. Можно указать тип быстрых направляющих и отображаемых сообщений (например, метки измерения, выделение объекта или метки), выбирая соответствующие настройки «Быстрых направляющих».

Быстрые направляющие включены по умолчанию.

Выберите «Просмотр > Быстрые направляющие» для включения и выключения быстрых направляющих.

При создании объекта с помощью инструмента «Перо» или «Фигура» используйте «быстрые» направляющие для расположения опорных точек нового объекта по отношению к существующему объекту. Или при создании новой монтажной области используйте «быстрые» направляющие для ее размещения по отношению к другой монтажной области или объекту.

При создании объекта с помощью инструментов «Перо» или «Фигура» либо при трансформации объекта используйте контрольные линии быстрых направляющих для расположения опорных точек под заданными углами в 45 или 90 градусов. Задавайте эти углы в разделе Установка быстрых направляющих.

При перемещении объекта или монтажной области используйте «быстрые» направляющие для выравнивания выделенного объекта или монтажной области по отношению к другим объектам или монтажным областям. Выравнивание основано на геометрии объектов и монтажных областей. Направляющие отображаются при приближении объекта к краю или центральной точке других объектов.

При трансформировании объекта быстрые направляющие для удобства появляются автоматически.

Можно изменить условия показа быстрых направляющих, установив параметры «Быстрые направляющие».

Когда включен параметр «Выравнивать по сетке» или «Просмотр в виде пикселов», использовать быстрые направляющие нельзя (даже если выбрать в меню соответствующую команду).

Установка параметров быстрых направляющих

Выберите «Редактирование > Установки > Быстрые направляющие» (Windows) или «Illustrator > Установки > Быстрые направляющие» (macOS), чтобы задать следующие параметры:

Задается цвет направляющих.

Направляющие для выравнивания

Метки опорных точек и контуров

Отображает сведения о пересечении контуров и их центрировании вокруг опорных точек.

Отображает сведения для нескольких инструментов (таких как инструменты рисования и инструментов «Текст») о позиции курсора при его перемещении по опорной точке. При создании, выборе, перемещении или трансформации объектов отображается значение отклонения объекта от исходного положения по координатам x и y. Начальное местоположение появляется при нажатой клавише Shift во время выбора инструмента рисования.

Подсвечивает объект под курсором при перетаскивании курсора вокруг объекта. Цвет подсветки совпадает с цветом слоя объекта.

Отображает информацию при масштабировании, повороте и наклоне объектов.

Отображаются направляющие при рисовании новых объектов. Задаются углы, под которыми направляющие будут исходить из опорных точек или находящегося рядом объекта. Можно установить до шести углов. Введите угол в выделенном поле «Углы», выберите набор углов из всплывающего меню «Углы» или выберите набор углов из всплывающего меню и измените одно из значений в поле, чтобы настроить набор углов. Окно просмотра отражает выбранные установки.

Определяет количество точек между курсором и другим объектом, при котором включаются быстрые направляющие.

Измерение расстояния между объектами

Используйте инструмент «Линейка» для вычисления расстояния между любыми двумя точками и вывода данных в панель «Информация».

Нажмите две точки, чтобы измерить расстояние между ними.

Нажмите в первой точке и перетащите инструмент до второй точки. Перетащите курсор с нажатой клавишей «Shift», чтобы можно было перемещать инструмент только под углами, кратными 45°.

В панели «Информация» отображаются расстояния по горизонтали и вертикали от осей x и y, абсолютные расстояния по горизонтали и вертикали, общие расстояния и измеренные углы.

Переход к панели «Информация»

Используйте панель «Информация» («Окно > Информация») для просмотра сведений об области под курсором и о выделенных объектах.

Если выделен объект и активен инструмент «Выделение», в палитре «Информация» отображаются координаты x и y, а также ширина (Ш) и высота (В) объекта. На значения ширины и высоты влияет параметр «Использовать границы просмотра» в установках «Основные». Если выбран параметр «Использовать границы просмотра», Illustrator включает ширину обводки (и другие атрибуты, такие как тени) в размеры объекта. Если параметр «Использовать границы просмотра» не выбран, Illustrator измеряет только размеры, определяемые векторным контуром объекта.

Если используется инструмент «Масштаб», то, после того как кнопка мыши отпущена, в палитре «Информация» отображается коэффициент увеличения и координаты x и y.

Если используется инструмент «Кисть», в палитре «Информация» отображаются координаты x и y, а также название текущей кисти.

Выберите команду «Показать параметры» в меню панели или нажмите двойную стрелку на вкладке панели, чтобы отобразить значения цветов заливки и обводки выделенного объекта и имя узора, градиента или оттенка, примененного к выделенному объекту.

Примечание. При выборе нескольких объектов в панели «Информация» отображается только информация, общая для всех выбранных объектов.

Применение обводок к объектам

Используйте панель «Обводка» ( Окно > Обводка ), чтобы указать, является ли линия сплошной или пунктирной, последовательность штрихов и другие параметры штрихов, если она пунктирная, толщина штрихов, выравнивание штрихов, пределы срезов, наконечники стрелок, профили ширины, а также стили соединения линий и концов линий.

Можно применить параметры обво��ки ко всему объекту или использовать группы с быстрой заливкой и применить разные обводки к разным краям объекта.

В этом руководстве сотрудник журнала Layers Magazine Дэйв Кросс (Dave Cross) показывает, как применять заливку и обводку в Illustrator, а также пользоваться удобными комбинациями клавиш для работы с заливкой и обводкой.

Применение цвета, ширины или выравнивания обводки

Нажмите поле «Обводка» на панели «Инструменты», «Цвет» или «Управление». Это действие подразумевает, что будет применена обводка, а не заливка.

Если необходимо использовать текущий цвет в поле «Обводка», можно просто перетащить этот цвет из поля на объект. Перетаскивание цвета не работает для групп с быстрой заливкой.

Обводка по центру линии

Обводка внутри линии

Обводка снаружи линии

Примечания.

Создание обводок с переменной шириной

Инструмент «Ширина» на панели «Инструменты» позволяет создавать обводку с переменной шириной и сохранять переменную ширину в виде профиля для последующего применения к другим обводкам. Теперь можно легко настраивать или расширять обводки с переменной шириной с меньшим количеством опорных точек, поскольку Illustrator применяет упрощенные контуры к обводкам.

При наведении инструмента «Ширина» на обводку, на контуре появляется значок в виде бриллианта и маркеры. С помощью этих элементов пользователь может изменить ширину обводки, а также перемещать, дублировать и удалять точку ширины. При наличии нескольких обводок инструмент «Ширина» применяется только к активной обводке. Если требуется изменить обводку, убедитесь, что она задана «Оформление» на панели как активная.

Чтобы создать или изменить ширину в точке в диалоговом окне «Изменение ширины в данной точке», дважды нажмите обводку инструментом «Ширина» и измените значения для точки. При выборе параметра «Скорректировать ширину в соседних точках» изменения, примененные к выбранной точке ширины, затрагивают и соседние точки.

Чтобы выбрать параметр «Скорректировать ширину в соседних точках» автоматически, дважды нажмите точку ширины, удерживая клавишу Shift. При изменении переменной ширины инструмент «Ширина» различает прерывные и непрерывные точки ширины.

Чтобы создать прерывную точку ширины, выполните следующие действия:

Adobe Illustrator для веб-дизайнера 5) Обводка

☝️🧐 Все три режима выравнивания обводки по контуру — «по центру», «внутри» и «снаружи» — применимы только к закрытым контурам. Обводка открытых контуров выравнивается только по центру. Но это ограничение можно обойти с помощью диалога настройки толщины линии — см. ниже ⬇︎

Содержание серии

Материалы цикла представляют собой мои личные конспекты. Нет времени превращать их в полноценные обучающие статьи, и поэтому свободное отношение к слову может расстроить граммар-наци. Также не исключено, что использование каких-то картинок нарушит авторские права. Это нехорошо, но давно не помню, где и что брал. Я предупредил.

🔵 Переменная толщина обводки.

Чтобы сделать толщину линии по периметру контура разной (как при использовании плоской кисти), нужно выбрать один из профилей в меню Variable Width Profile

🔵 Инструмент толщины линий Width (⇧W)

Позволяет создавать обводку с переменной шириной. Переменную ширину можно сохранять в виде профиля.

Инструмент полезен, как для имитации кисти в контурах иллюстраций, так и для создания сужающихся форм, например, для иконок.

Изменение значения Total Width с выставленным флагом Adjust Adjoining Width Points изменяет толщину всей линии пропорционально.

Наиболее подходящая фигура для подбора пользовательских профилей толщины — знак бесконечности. Используя целые цифры в диалоге точных настроек, и удаляя ненужные точки толщины, можно добиться желаемых результатов.

🔵 Пунктирные линии

Чтобы штрихи пунктирной линии равномерно легли на закрытый контур, нужно выбрать опцию Aligns dashes to corners and path ends, adjusting lengths to fit. Однако она работает только с выравниванием обводки по центру контура.

🔵 Контурные рисунки с закругленными концами.

Выбрать скругленные концы (Round Cap) и скругленные стыки (Round Join)

🔵 Шаблонные кисти

Любой контур, фигуру можно сохранить, как шаблонную кисть.

И затем использовать для обводки.

Чтобы перевести обводку шаблонной кисти в стандартный контур, выбрать Object ➜ Expand Appearance. Затем — ⌘J, чтобы соединить фрагменты в единый контур.

Теперь фигуру можно залить.

🔵 Градиентные обводки

Стандартный стиль Apply gradient within stroke (Применение градиента внутри обводки)

Стиль Apply gradient across stroke (Применение градиента по диагонали обводки). Позволяет создавать размытые границы

03 окт 2020

Создание наклонной пунктирной линии в Illustrator

Как добавить диагональную линию к ячейке в Excel

Я пытаюсь создать наклонную пунктирную линию в Adobe Illustrator, примерно так:

Я попытался нарисовать пунктирную линию, а затем применить к ней сдвиг, но по какой-то причине, когда я делаю сдвиг, ничего не происходит. Я использую Adobe Illustrator из Creative Cloud.

Какие-либо предложения? Может быть, другой способ сделать косые черточки?

Затем вы можете обрезать формы по своему усмотрению.

Затем перейдите в Эффекты Искажение и преобразование Трансформация и установите его так, чтобы он двигался по горизонтали, и добавьте нужное количество копий.

Если позже вам потребуется отредактировать строки по отдельности, вы можете перейти к Объект Развернуть Внешний вид

Здесь я быстро сделал угловатые штрихи на вашем изображении.

Я выбрал их, перешел на палитру кистей и выбрал новую кисть.

Во всплывающем диалоге я выбрал Art Brush.

Установите желаемые настройки для углов, перекраски и т. Д.

Надеюсь это поможет.

Создайте узорчатую кисть из модуля, состоящего из 4 наклонных прямоугольников.

Начните с создания прямоугольника и с помощью инструмента «Перо» или «Линия» создайте линию под углом от верха прямоугольника к низу.

Затем используйте инструмент перемещения, удерживая Alt перетащите и скопируйте линию.

Затем с помощью сочетания клавиш Ctrl + D или просматривая меню. Снова трансформируйте, пока линии не заполнят прямоугольник.

Затем вы просто перемещаете прямоугольник в верхнюю часть стопки слоев и делаете его обтравочной маской, используя Ctrl + 7

Рисование в Illustrator, часть 4: инструмент «Перо» – прямые линии

Когда вы рисуете с помощью инструмента «Перо», вы помещаете опорные точки на монтажную область. Точки привязки соединяются путем, образующим отрезок, который может быть прямой или изогнутой.

Рисование прямых линий
Вы можете рисовать прямые линии или замкнутые пути.

1. Выберите инструмент Pen из панели инструментов или нажмите P в качестве ярлыка.

Когда вы впервые выбираете инструмент «Перо», рядом с курсором появится маленький крестик, указывающий, что вы собираетесь начать новый путь.

2. Щелкните один раз на монтажной области, где вы хотите, чтобы начался отрезок прямой линии. Не тяните.

Если появляется линия направления (они выглядят как дополнительные линии выходят из якорной точки), вы случайно перетащили инструмент Pen; выберите Ctrl + Z (Windows) или Cmd + Z (Mac), чтобы отменить, и нажмите еще раз.

3. Нажмите еще раз, где вы хотите добавить следующую опорную точку.

Нажмите Shift, чтобы ограничить угол сегмента кратным 45 °.

4. Продолжайте нажимать, чтобы установить опорные точки для дополнительных прямых сегментов.

Последняя добавленная вами точка всегда отображается в виде сплошного квадрата, что означает, что она выбрана. Другие опорные точки, которые вы добавили, будут выглядеть пустыми.

Завершите путь, выполнив одно из следующих действий:

Добавление и удаление точек привязки
Конечно, будут моменты, когда вы захотите добавить дополнительные опорные точки к своим линиям или удалить ненужные опорные точки. Помните, что хорошее практическое правило – использовать как можно меньше опорных точек для получения плавных линий.

Панель «Инструменты» содержит три инструмента для добавления или удаления точек: инструмент «Перо» инструмент Добавить опорную точку и инструмент Удалить опорную точку , Допустим, я хочу удалить точку из пути, который я нарисовал ранее.

Выберите инструмент «Удалить опорную точку» на панели инструментов или нажмите знак «минус» (-) на клавиатуре. Затем нажмите на точку, которую вы хотите удалить.

Вы можете видеть, что форма линии теперь изменилась.

Если вы хотите добавить дополнительную точку привязки, щелкните в любом месте вдоль отрезка линии, используя инструмент «Добавить точку привязки».

Так вот, как рисовать отрезки прямых линий, довольно просто и ничего страшного там нет!

Редактирование путей
Также важно упомянуть инструменты «Выделение», которые позволяют редактировать нарисованные вами пути.

Чтобы переместить опорную точку, нажмите на точку с помощью инструмента «Прямой выбор» (нажмите A для быстрого доступа), чтобы выбрать ее. Shift + клик, чтобы выбрать несколько точек.

После того, как вы выбрали одну (или несколько) точек, вы можете перетащить эту конкретную точку.

Чтобы выбрать все точки привязки и отрезки между ними, щелкните в любом месте пути с помощью инструмента «Выделение» ( V ).

Теперь при перетаскивании весь путь будет двигаться.
Итак, мы посмотрели на рисование прямых линий с помощью пера, а также на то, как выбрать отдельные точки или весь путь с помощью инструментов прямого выделения и выделения. Мой совет – практиковаться в создании фигур и рисовании открытых и закрытых контуров с помощью пера, пока вы не почувствуете себя по-настоящему комфортно с ним.

В заключительной части этой серии иллюстраторов я покажу вам, как создавать кривые и комбинировать их с прямыми сегментами. Если у вас есть это под поясом, вы можете рисовать что угодно с помощью пера.

Учусь летать

блог дизайнера и иллюстратора

День 5. Палитра Обводка в Иллюстраторе (Adobe Illustrator). Кисти часть 1.

Палитра Обводка.

Находиться в меню Окно. Позволяет редактировать обводку объекта.

Толщина обводки задается в пунтках (В странах СНГ 1 пункт = 0,3759 мм.)

Выравнивание обводки относительно контура/линии (то есть обводка может быть любой толщины, а контур он всегда тонкий). Виды выравнивания: Обводка по центу линии, Обводка внутри линии, Обводка снаружи линии. Выравнивание работает только для замкнутых объектов.

Изменение концов и стыков линии.

Срезанные концы Создаются контур с обводкой с квадратными концами.

Скругленные концы Создаются контур с обводкой с полукруглыми концами.Выступающие концы Создаются контур с обводкой с квадратными концами, выступающими на половину ширины линии за крайнюю точку линии. Этот параметр обеспечивает одинаковую толщину обводки во всех направлениях относительно линии.Угловые стыки Создаются контур с обводкой с острыми углами.
Скругленные стыки Создаются контур с обводкой со скругленными углами.Скошенные стыки Создаются контур с обводкой с квадратными углами.
Срез — это переключение между срезанным (остроугольным) стыком и скошенным (квадратным) стыком. Изменяется от 1 до 500. По умолчанию 4, при этом программа переключается со срезанного стыка на скошенный стык, когда длина точки в четыре раза превышает толщину обводки. Значение 1 для предела среза соответствует скошенному стыку.

Домашнее задание 1 Солнышко:

Для того что бы потом можно было редактировать все это прямым выделением, например, нажимаем меню Объект — разобрать.

Домашнее задание 2.

Скачать видео по работе с кистями. Сегодня у нас практическая часть работы с кистями. Как вы увидите кистей 3 вида и все со своими настроками, поэтому продолжим их изучать на следующей неделе.

Горячие клавиши к уроку:

Команды:

Работать с одним объектом из группы можно:

Итоги недели

ВОПРОС:

Когда я нажимаю копировать (когда угол выставляем), то у меня появляется одна семечка, а не несколько.

Для того что бы повторять последнюю трансформацию (поворот, например) есть команда меню Объект — трансформация — повторить трансформацию (ctrl+D), что я и делаю на видео.
