Как сделать пульт для телевизора своими руками

Универсальный пульт на Arduino

Есть много статей в интернете о том, как сделать свой пульт к телевизору на Arduino, но мне понадобился универсальный пульт для управления телевизором и медиа-плеером. Главное преимущество моего универсального пульта в том, что кнопки в приложении для андроид телефона двух-целевые, а впрочем, смотрите на видео.

Пульт очень удобен в том, что на экране практически одни и те же кнопки используются для управления телевизором и плеером. Одно отличие в том, что кнопка «AV» в режиме управления телевизором меняется на кнопку «◻» (stop) при переходе в режим управления плеером. На картинках показано два режима, слева режим управления телевизором, справа — режим управления плеером.

Ну а сейчас я расскажу немного о создании такого пульта. Для устройства использовал пульт от телевизора ERGO и пульт от медиаплеера DUNE HD TV101W.

Для получения данных от пультов я использовал инфракрасный датчик TSOP1138 (аналог TSOP4838) на рабочей частоте 38 кГц и подключил его к плате Arduino по схеме:

Для начала нам потребуется прочитать коды кнопок пультов. Я воспользовался библиотекой IRremote и тестовым скетчем IRrecvDump.

Этот скетч на потребуется для определения кодировки передачи данных и считывания кода кнопок пультов.

В скетче в строке int RECV_PIN = 11; указываем наш пин под номером 4

После заливки скетча открываем «монитор порта» и, нажимая на кнопки пульта, смотрим на полученные данные.

На картинке пример сканирования кнопки включения от пульта телевизора и пульта плеера. Теперь формируем таблицу для кодов кнопок.

У меня получилось как на фото выше. Под надписью TV коды кнопок пульта от телевизора; под надписью Player — коды от пульта медиаплеера.

Теперь отключаем наш приемник инфракрасных сигналов от платы Arduino и подключаем к ней Bluetooth модуль HC-05 и инфракрасный светодиод по схеме на фото.

После этого переходим непосредственно к скетчу.

В скетче вам потребуется отредактировать коды кнопок, а именно в строках:

Значение 807F08F7 поменять на:

Где 12345678 — это код вашей кнопки.

После редактирования скетча по ваши коды кнопок заливаем скетч в плату Arduino и переходим к установке приложения на телефон.

Включаем блютуз в телефоне, ищем наше устройство, создаем пару, потом запускаем приложение Pult на телефоне.

При запуске у нас появится экран с красным значком bluetooth в правом нижнем углу, что сигнализирует о том, что мы не подключены к нашему устройству.

После этого жмем на этот значок. У нас должно появится окно со списком всех доступных bluetooth устройств, где мы выбираем наше устройство для подключения.

Теперь мы снова вернулись на главный экран и уже можем управлять телевизором:

Для перехода в режим управления нам потребуется нажать кнопку с надписью «Player». Как я говорил раньше, у нас кнопка с надписью «AV» поменяется на кнопку «◻«:

Для отключения от нашего устройства просто зажмите кнопку «Power» на несколько секунд.

Ну и несколько фотографий моего готового устройства.

Получилось, вроде, неплохо. Жду комментарии к статье.

Универсальный пульт ДУ из старого пульта: пошаговое изготовление

На полках магазинов представлены универсальные пульты дистанционного управления (УПДУ) на любой вкус и цвет, однако все они стоят довольно дорого. Выделять графу в бюджете на этот прибор совершенно необязательно, можно потратить немного времени, и сделать универсальный пульт самому из старого пульта ДУ.

Зачем нужен универсальный пульт ДУ?

Дом современного человека представляет собой галерею всевозможной бытовой техники. Иногда её так много, что забываешь, какой пульт для чего подходит. В такие моменты хочется иметь один универсальный пульт ДУ, который бы мог контролировать все устройства.

Пульты также часто теряются из-за малых размеров и повреждаются из-за хрупкости (из-за падений или попадания воды). И универсальный пульт в этих случаях является незаменимым – благодаря ему не приходится, сбиваясь с ног, искать подходящую модель пульта для техники, если оригинал потерян или повреждён.

Возможности и принцип работы универсального пульта ДУ

Основная возможность универсального пульта – управление не только одним телевизором. С помощью УПДУ можно контролировать сразу несколько ТВ, а также иные приборы, например:

Принцип работы универсального пульта ДУ основан на обмене информацией между самим УПДУ и управляемым объектом. Для этого в пульте установлены специальные инфракрасные датчики, которые передают сигнал с помощью невидимого для глаз человека луча.

Такие приборы незаменимы для тех, кто хочет контролировать одним пультом и телевизор и, к примеру, кондиционер.

Как переделать обычный старый ТВ-пульт в универсальный?

Для изготовления универсального пульта нам понадобится не весь старый ПДУ, а только его маленькая часть – инфракрасный светодиод, который находится в передней части устройство. Именно он передаёт сигнал технике, чтобы она выполнила ту или иную команду.

Для взятия деталей подойдут любые пульты с инфракрасными диодами – от Ростелеком, Томсон, DIGMA, Toshiba, LG и т. д.

Что для этого понадобиться?

Перед тем, как приступать к процессу превращения обычного ДУ пульта в универсальный, необходимо подготовить все необходимые инструменты и материалы.

Что нам пригодится:

Советуем использовать не тот телефон, которым вы сейчас активно пользуетесь, а тот, который давно пылиться в ящике – в каждом доме такой найдётся. В этом случае вам не придётся каждый раз выдёргивать штекер, и вы получите полноценный пульт, всегда лежащий на своём месте.

Пошаговые действия

Для самостоятельной сборки универсального пульта ДУ не требуются специальные навыки. Просто подготовьте свой старый пульт от теле-приёмника и, иные необходимые материалы и инструменты, указанные выше.

Как правильно хранить пульт?

Наиболее частая проблема человека заключается в том, что пульт постоянно теряется, и универсальная модель – не исключение. Тяжело найти человека на планете, который хотя бы раз в жизни не терял пульт от ТВ. Но забыть об этом неприятном моменте можно легко – достаточно определить для ПДУ постоянное место, и организовать его.

Универсальный пульт необязательно покупать, его можно изготовить из старого ПДУ, завалявшегося телефона Android и вышедших из строя наушников. Весь процесс не займёт много времени, главное – подготовить всё необходимое и чётко следовать инструкции. А впоследствии – правильно хранить пульт, чтобы он не потерялся.

Как сделать пульт для телевизора своими руками

Пульт — важная вещь для всех, у кого есть телевизор. Именно с его помощью происходит всё управление устройством на расстоянии, что и делает использование телевизора таким комфортным. Трудно представить, как приходилось бы обходиться без него — конечно, на агрегате есть специальные кнопки управления, но это ужасно неудобно по сравнению с понятным и привычным всем пультом. Но что делать, если устройство сломалось окончательно и починить его нельзя? Ответ прост — сделать его самостоятельно! Кроме того, вы легко сможете соорудить такой пульт, который будет универсальным для всех домашних устройств. Что же для этого понадобится и как не допустить досадных ошибок? Обо всём этом вы узнаете в данной статье.

Как сделать пульт для телевизора

Итак, вы решили собрать пульт ДУ (дистанционного управления) своими руками и сделать его универсальным. Вот что вам нужно:

ВАЖНО! Перед началом работы внимательно изучите инструкцию сборке, чтобы понимать, что и зачем нужно делать. Таким образом вы сможете вникнуть в принцип работы будущего устройства и не допустите ошибок, которые могли бы привести к тому, что всё нужно было начинать сначала. Кроме того, проверьте исправность смартфона — если он работает плохо, то сделать пульт не получится.

Собираем пульт для телевизора своими руками

Первым делом нужно пройтись по одной стороне каждого диода наждачкой, а затем склеить их вместе друг с другом гладкой стороной. Очень важно дождаться момента, когда клей окончательно высохнет. Также будьте внимательны, чтобы не налить слишком большое его количество — это может повредить корректной работе будущей конструкции.

Теперь нужно убрать лишние части кусачками и припаять аноды обеих диодов к катодам друг друга. Затем светодиоды прикрепляются к штекеру. Место спайки заклеиваем изолентой, предварительно намазав клеем. Теперь нужно вставить получившееся устройство в смартфон и скачать нужное приложение из плеймаркета.

Его легко найти и скачать, но помните, что понадобится доступ в интернет. С помощью приложения вы сможете управлять телевизором и другими приборами в доме, не отвлекаясь постоянно на поиск пульта и не боясь, что на нём, например, западут кнопки. Управление будет происходить именно с помощью диодов, которые вы приделали к телефону — таким образом, сигнал от Андроида передаётся на телевизор. Вы сможете не только переключать каналы, но и выполнять любые другие функции, которые можно запустить с помощью обычного пульта.

Таким образом, для того, чтобы смастерить самостоятельно универсальный пульт, не потребуется ни дополнительных материалов, ни особых умений. Практически всё необходимое находится именно в смартфоне, поэтому вам не придётся делать именно такую конструкцию, которую подразумевает каждый, говоря фразу «пульт управления».

Главное, что вам нужно — это обеспечить подачу сигнала. Теперь вы знаете, что для этого понадобится и какие действия нужно совершить, чтобы ваш смартфон стал полезным не только при необходимости позвонить или выйти в интернет, но и в случае, когда сломается обычный пульт ДУ от телевизора.

Пульт ДУ своими руками.

Долгое время на антресолях валялась модель эсминца.

Радио управление и двигатели на ней стухли от влажности.
И вот руки добрались его оживить.
Задача:
— что бы все рулилось
— обратная телеметрия
— что бы сильнодешево.

Пульт имеет пищалку. 2-х цветный светодиод. Умеет измерять и выводить на экран напряжение батареи. Умеет принимать от корабля его телеметрию и выводить на экран. Дальность связи до 1000м. Наличие устойчивой связи можно видеть на экране по напряжению батареи модели. Если обратной связи нет, значение будет нулевое (если модель не видит пульт более 1сек, то она останавливается). Частота обмена информацией модели с пультом 10 герц.

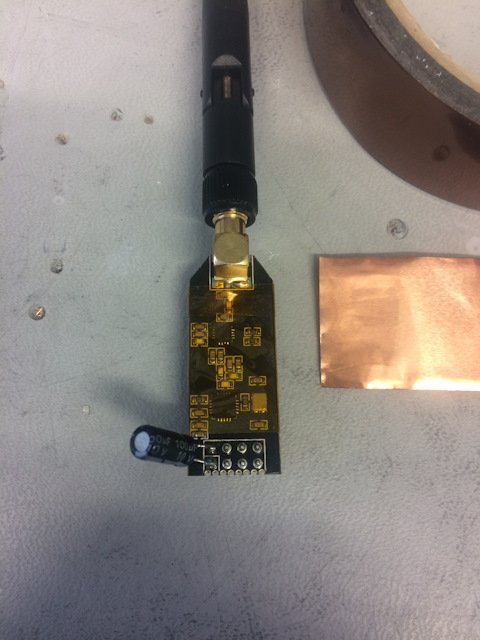

Радиомодули по совету друга были доработаны. Усилители на них шумят и их для увеличения дальности и отсутствия проблем необходимо экранировать.

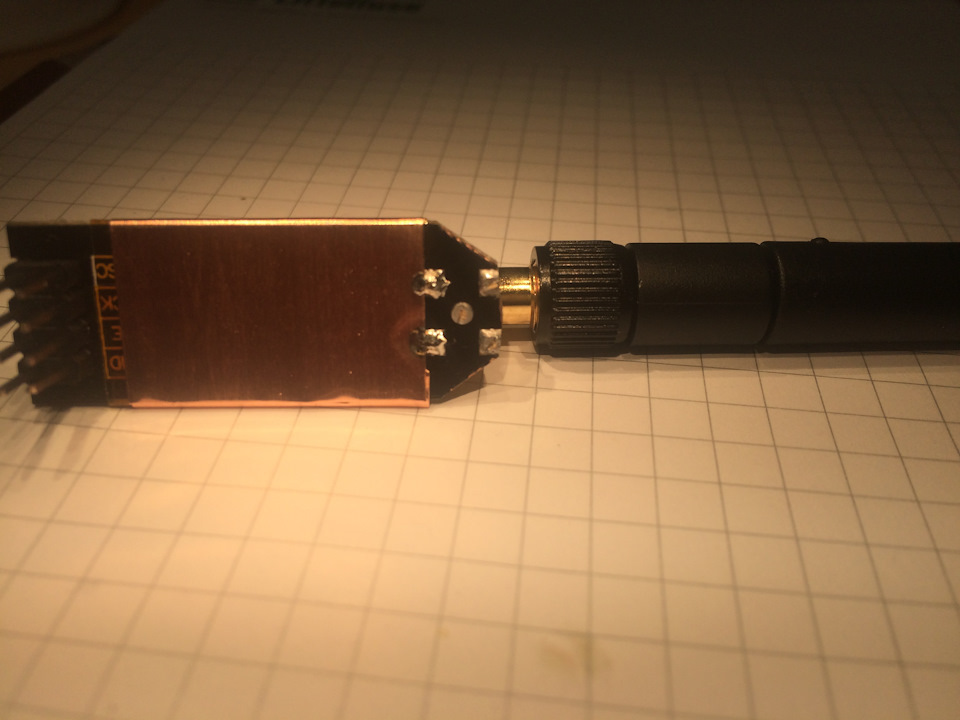

для начала оборачиваем скотчем. Затем фольгой.

Фольгу припаиваем к земле разъема антенны.

Для отладки программного обеспечения пришлось собрать симулятор электроники корабля.

нано, nrf24+ и motor shild.

Сейчас нахожусь в ожидании двигателей для корабля из китая. Пульт завершен.

PS из того что пока не реализовано.
— режим калибровки пульта.
— добавление 3-х датчиков температуры в модель и вывод их в телеметрию (2 двигателя и радиатор платы их управления).
— софт для GPS и магнитометра на модели, что бы она при потери связи сама возвращалась на место запуска.
— автоматическая система борьбы за живучесть модели
— система антивандальная (китайцы у амеров сперли беспилотник, а мой будет лучше не трогать).
Схема спокойно читаема из софта, поэтому останавливаться на ней не буду.
yadi.sk/d/TiWUG4743E8LpH

Проверка работы на танке

Дистанционное управление для старого телевизора

На закате СССР появились и были очень популярны отечественные полупроводниковые телевизоры серии «УСЦТ». Некоторые из них и сейчас в строю. Особенно долговечными были телевизоры с размером экрана 51 см по диагонали (кинескоп был весьма надежным). Конечно, они уже совсем не отвечают современным требованиям, но как «дачный вариант» еще вполне пригодны.

Как сделать простой ИК пульт для телевизора

Как-то, от нечего делать, появилось желание усовершенствовать старенькую, уже давно «дачную» «Радугу- 51ТЦ315», дополнив её системой дистанционного управления. Сейчас уже приобрести «родной» модуль невозможно, поэтому было решено сделать упрощенную однокомандную систему, позволяющую хотя бы переключать программы «по кольцу». Микроконроллеры и спец, микросхемы сразу были отвергнуты по причине нерентабельности, и система была сделана из того, что имелось в наличии.

А именно, интегральный таймер 555, ИК светодиод LD271, интегральный фотоприемник TSOP4838, счетчик К561ИЕ9 и плюс еще по- мелочи. Схема ИК пульта управления показана на сайте www.radiochipi.ru. Он представляет собой генератор импульсов частотой 38 кГц, на выходе которого включен через ключ инфракрасный светодиод. Генератор построен на основе микросхемы «555», так называемого «интегрального таймера». Частота генерации зависит от цепи C1-R1, при налаживании подбором резистора R1 нужно установить на выходе микросхемы (вывод 3) частоту 38 кГц.

Прямоугольные импульсы частотой 38 кГц поступают на базу транзистора VT1 через резистор R2. Диоды VD1 и VD2 вместе с резистором R3 образуют схему контроля тока через ИК-светодиод HL1. При повышенном токе напряжение на R3 увеличивается, соответственно увеличивается и напряжение на эмиттере VT1. И когда напряжение на эмиттере приближается по величине к напряжению падения на диодах VD1 и VD2 происходит снижение напряжения на базе VT1 относительно эмиттера, и прикрывание транзистора.

Схема приемного блока на ИК-излучении

Импульсы ИК-света, следующие с частотой 38 кГц излучаются инфракрасным светодиодом HL1. Управление одной кнопкой S1, которая подает на схему пульта питание. Пока кнопка нажата пультом излучаются инфракрасные импульсы. Схема приемного блока показана на рисунке 2. Он устанавливается внутрь телевизора, на него подается питание + 12V от источника питания телевизора, а катоды диодов VD2-VD9 соединяются с контактами кнопок модуля выбора программ УСУ-1-10. ИК-импульсы, излучаемые пультом, принимаются интегральным фотоприемником HF1 типа TSOP4838.

Данный фотоприемник широко применяется в системах дистанционного управления различной бытовой электронной аппаратурой. При приеме сигнала на его выводе 1 присутствует логический ноль, а при отсутствии принимаемого сигнала единица. Таким образом, когда кнопка пульта нажата на его выходе ноль, а когда не нажата – единица. TSOP4838 должен питаться напряжением 4.5-5.5V. и не более. Но, для управления модулем выбора программ телевизора нужно на кнопки транзисторного 8-фазного триггера подавать напряжение 12V. Поэтому, на микросхему D1 подается напряжение 12V, а на фотоприемник HF1 напряжение 4.7-5V через параметрический стабилизатор на стабилитроне VD10 и резисторе R4.

Согласующим уровни логических единиц каскадом служит транзистор VT1. При этом он инвертирует логические уровни. Напряжение с коллектора VT1 через цепь R3-C2 поступает на счетный вход счетчика D1, рассчитанный на прием положительных импульсов. Цепь R3-C2 служит для подавления ошибок от дребезга контактов кнопки S1 пульта управления. Счетчик D1 К561ИЕ9 представляет собой трехразрядный двоичный счетчик, со схемой десятичного дешифратора на выходе.

Он может находиться в одном из восьми состояний от 0 до 7, при этом логическая единица имеется только на одном, соответствующем его состоянию, выходе. На остальных выходах – нули.При каждом нажатии – отпускании кнопки пульта счетчик переходит на одно состояние вверх, при этом переключается логическая единица по его выходам. Если отсчет начался с нуля, то через восемь нажатий кнопки, на девятое, счетчик вернется в нулевое положение. И далее, процесс переключения логической единицы по его выходам повторится. ИК-светодиод LD271 можно заменить любым ИК-светодиодом. применимым для пультов дистанционного управления бытовой аппаратурой. Фотоприемник TSOP4838 можно заменить любым полным или функциональным аналогом.

Микросхему К561ИЕ9 можно заменить на К176ИЕ9 или зарубежным аналогом. Можно использовать микросхему К561ИЕ8 (К176ИЕ8), при этом будет 10 выходов управления. Чтобы ограничить их до 8-и нужно выход за номером «8» соединить со входом «R» (при этом вход «R» не соединять с общим минусом, как это на схеме). Диоды 1N4148 можно заменить любыми аналогами, например. КД521, КД522. Пульт питается от «Кроны». Помещен в футляр от зубной щетки. Монтаж – объемный на выводах микросхемы А1.

Схема приемника тоже собрана объемным монтажом и приклеена клеем «БФ-4» к деревянному корпусу телевизора изнутри. Для глазка фотоприемника я использовал отверстие для разъема для подключения головных телефонов (отверстие в телевизоре было пустое, закрытое заглушкой, самого разъема не было). Подбором R1 (рис.1) нужно пульт настроить на частоту фотоприемника. Это видно по наибольшей дальности приема. Если схема заинтересовала, но старой «Радуги» нет, её можно использовать и для переключения чего-либо более современного. К выходам микросхемы D1 можно через резисторы подключить транзисторные ключи, с электромагнитными реле на коллекторах или светодиодами мощных оптопар.

Самодельный одноканальный пульт дистанционного управления (ПДУ)

в Управление 0 2,099 Просмотров

В настоящее момент вся сложная бытовая техника комплектуется пультами дистанционного управления (ПДУ). Но имеется немало старинных телевизоров, не снабженных такими пультами.

В настоящий момент на большинстве каналах присутствует телевизионный бардак. Это выражается в том, что рекламные ролики показываются с повышенным уровнем громкости. Особый дискомфорт это оказывает в позднее время, когда вся семья спит, а телевизор смотрит один человек.

Описание устройства пульта дистанционного контроля

Данный самодельный пульт ду возможно использовать для выключения громкости телевизора в момент рекламы. Хотя его возможно применить повсюду, где необходимо дистанционное подключение — отключение электрических приборов, например, свет.

Данный прибор способен оказать неоценимую помощь людям с ограниченной подвижностью. Схема состоит из приемника и передатчика. Передатчик — это пластиковый корпус, в котором размещена схема, изображенная на рис. 1.38.

Размеры корпуса определяются размером батарейки марки 6F22 и электролитического емкости 2000…4000 мкФ. Кнопочный переключатель без фиксации — марки МП31, МП11 и т. п. В роли передатчика возможно применить лазерную указку с расширяющей луч насадкой. Приемник состоит из фотоприемника-усилителя (ФПУ) и электрической схемы фиксации команд. ФПУ лучше использовать стандартный — марки ФП2 или ПИ5. Электрическая схема фиксации команд изображена на рис. 1.39.

Электросигнал с ФПУ активирует ждущий одновибратор, собранный на радиоэлементах DD1.1, DD1.2 и, сквозь инвертор DD1.3, переключает триггер на микросхеме DD2.1. Триггер подключен в счетном режиме. Положительный сигнал напряж. с прямого выхода триггера, сквозь ключевой транзистор VT1, вкл электрореле К1. выводы электрореле размыкают акустический канал возле сопротивления регулировки громкости (на схеме не показано). Для коммутации силовых устройств, возможно использовать электросхему на симисторе, показанную на рис. 1.40.

Следует лишь помнить, что электрическая схема очень чувствительна, в связи с этим требует экранированного корпуса. При размещении фотоприемника его следует чуть-чуть утопить в корпусе и закрыть темным оргстеклом, поскольку фотоприемник откликается на бытовые лампы накаливания.

Простой инфракрасный пульт ДУ

Сейчас много разной бытовой техники оснащаются пультами дистанционного управления (ПДУ). Однако существует необходимость в дистанционном управлении девайсов, не имеющих таких пультов. Предлагаемый, ниже пульт дистанционного управления (ПДУ) можно применить, например для выключения вентилятора, лампы и т.п. Его можно применить везде, где необходимо дистанционное включение- выключение электроприборов, освещения и др. Этот ПДУ может, также оказать неоценимую услугу людям с ограниченной подвижностью.

ПДУ состоит из передатчика и приемника. Передатчик ПДУ – это пластмассовый корпус, в котором собрана схема, показанная на рисунке 1.

Размеры корпуса определяют размеры батарейки типа 6F22 (Крона) и электролитического конденсатора емкостью 2000 – 4000 мкф. Кнопочный переключатель без фиксации можно поставить типа МП3-1, МП1-1 и т.п. Вместо передатчика можно использовать лазерную указку с расширяющей насадкой. В последнем случае дальность управления значительно увеличивается, но процесс наведения на фотоприемник усложняется.

Приемник ПДУ состоит из фотоприемника-усилителя (ФПУ) и схемы фиксации команд. ФПУ лучше применить стандартный от первых выпусков ПДУ типа ФП-2 или ПИ-5. Схема фиксации команд дана на рисунке 2.

Сигнал с ФПУ запускает ждущий одновибратор, собранный на элементах DD1.1, DD1.2 и, через инвертор DD1.3 переключает триггер на микросхеме DD2.1. Триггер включен в счетном режиме. Положительный уровень напряжения с прямого выхода триггера, через ключевой транзистор VT1, включает реле К1. Контакты реле размыкают цепь питания нагрузки. Для коммутации мощных силовых устройств, можно применить схему на симисторе, показанную на рисунке 3.

Если Вы не смогли приобрести готовый ФПУ, то его можно сделать самому по схеме на рисунке 4.

Необходимо только помнить, что схема очень чувствительная, поэтому требует экранированного корпуса. При размещении фотоприемника его необходимо немного утопить в корпусе и прикрыть темным оргстеклом, так, как фотоприемник реагирует на лампы накаливания.

Литература: С.А.Ельяшкевич, Цветные телевизоры 3УСЦТ.

Как сделать универсальный пульт ко всем устройствам

Нас все больше окружают бытовые приборы, облегчающие выполнение рутинных операций. Многие из них управляются дистанционно с помощью пультов. Последних становится все больше, что может приводить к путанице, доставляет определенные неудобства.

Выход есть. Он на поверхности – нужен один универсальный пульт, которым можно управлять всеми бытовыми приборами в доме. Такие устройства уже выпускаются промышленностью. Но их можно сделать самостоятельно.

Бытовая техника управляет инфракрасным излучением. Имеется устройства, которые могут преобразовываться в него сигнал от Bluetooth. Сам сигнал может поступать от смартфона. Устройства размещают по всем комнатам в доме. Скачивают на мобильник соответствующие приложения, настраивают и управляют всей техникой с одного мобильника.

Если решается вопрос управления только телевизорами в доме с помощью смартфона, то преобразователи устанавливать не обязательно. Если телевизоры снабжены выходами в интернет, то они управляются одним смартфоном по Wi-Fi-сети. Но последняя должна быть общей для всех устройств.

Для управления телевизорами существует несколько программ, которые скачиваются на смартфон и позволяют управлять ими. К примеру, Remote Control for TV. Она удобная, у нее простой и, главное, понятный интерфейс. Функционал отличается максимальной упрощенностью – имеются только часто используемые кнопки. С помощью программы переключаются каналы на телевизорах, можно регулировать громкость передач.

Работает программа не только через Wi-Fi-сеть. Можно использовать режим «ИК-Blaster», ИК-порт. Хотя Wi-Fi обеспечивает максимальную стабильность соединения.

У программы есть множество предустановленных настроек, позволяющих управлять большинством современных моделей телевизоров. Чтобы управлять определенным телевизором необходимо выбрать в списке его модель.

Имеются и другие программы, через которые можно управлять телевизорами из смартфона. Это, к примеру:Smart phone Remote Control; Universal Remote TV; Remote Control Pro.

Выпускаются и универсальные программы. Одна из них – Galaxy. Она является универсальным приложением для смартфона. Благодаря ей можно управлять в доме любой бытовой техникой, у которой есть инфракрасный порт. Установив такое приложение на свой гаджет, можно забыть о множестве пультов управления, которыми до этого приходилось пользоваться.

Приложение Galaxy не требует настройки. Выбирается в списке бытовой прибор, который имеется у вас и все – он будет управляться через смартфон.

Ремонт ПДУ своими руками. Часть 2. Советы по ремонту

В первой части статьи было рассказано об истории возникновения и развития пультов дистанционного управления (ПДУ) для управления бытовой телеаппаратурой.

Несмотря на все технологические прорывы, увеличение быстродействия и количества команд, улучшение дизайна и помехозащищенности ПДУ являются, пожалуй, самым уязвимым узлом теле и видео аппаратуры. Именно он постепенно или сразу перестает работать, приводя в недоумение хозяев. Далее будут рассмотрены различные типовые неисправности пультов дистанционного управления и методы их устранения.

Телевизор не реагирует ни на одну из кнопок пульта дистанционного управления

Проверка батареек мультиметром

Лучше всего это сделать в режиме измерения постоянного тока на диапазоне 10А. На более низких пределах возможно «спалить» плавкий предохранитель на 250мА внутри прибора. В отличие от аккумуляторов батарейки не боятся КЗ, и если удастся намерить ток в пределах 200..500мА, то все в порядке. Проверку лучше делать отдельно для каждой батарейки, так проще удержать ее в руках вместе со щупами прибора.

Если же измерять напряжение на батарейках, то необходимо их нагрузить, иначе даже негодные батарейки могут показать присутствие напряжения. В процессе проверки – замены батареек следует обратить внимание на контактные пластины в батарейном отсеке. При обнаружении окисных налетов или ржавчины пластины следует почистить с помощью наждачной бумаги или даже не очень крупного надфиля.

Чтобы дома не было скандалов, количество телевизоров должно быть не менее двух. Это самый лучший вариант для проверки «подозрительного» ПДУ. Уж, наверняка известно, что пульты подходят (или не подходят) к обоим домашним телевизорам.

Если батарейки поменяли, фотокамерой посмотрели, а световых импульсов от этого не стало, то пульт придется разбирать.

Небольшое замечание: если нормальная работа пульта прекратилась сразу после того, как его уронили на пол, то в первую очередь после разборки стоит обратить внимание на керамический резонатор.

Разборка пульта

Все пульты устроены и разбираются достаточно однообразно. Первое, что надо сделать, это удалить батарейки из батарейного отсека. В этом же отсеке внимательно посмотреть, нет ли здесь крепежных винтов, как правило, это их место. Но часто винтов может и не быть вовсе. В этом случае можно приступать к разделению пульта на две половины.

После того, как пульт открыт нижнюю часть можно пока отложить в сторону. В верхней же части останется весь пульт. Пульт со снятой нижней крышкой показан на рисунке 1.

Рисунок 1. Пульт дистанционного управления со снятой крышкой

Здесь мы видим обратную сторону печатной платы. С левой стороны ИК светодиод, а желтый квадратик в правом нижнем углу есть не что иное, как керамический резонатор. Здесь же находятся контакты батарейного отсека и единственный на весь пульт электролитический конденсатор.

Если при проверке с помощью фотокамеры не было обнаружено никаких признаков жизни, то сразу следует проверить внешний вид светодиода и резонатора, осмотреть их пайки. Если они окислены или имеют кольцевые трещины, то их следует заново пропаять. Лучше не просто протыкать паяльником, а извлечь эти детали из платы, зачистить и облудить выводы, и только после этого поставить на место.

Если печатную плату из корпуса удалить, то под ней обнаружится резиновое основание с кнопками, как показано на рисунке 2.

Рисунок 2. Кнопки при нажатии замыкают контактные площадки на печатной плате.

Плата со стороны деталей показана на рисунке 3.

Рисунок 3. Плата пульта дистанционного управления

На рисунке 3 показана верхняя часть резинового основания, на ней расположены толкатели кнопок.

Рисунок 4. Верхняя часть резинового основания с толкателями кнопок пульта дистанционного управления

Упомянутые толкатели при сборке пульта вставляются в гнезда верхней крышки (рисунок 5), одновременно являясь фиксирующим элементом резинового основания.

На рисунках все показано достаточно пристойно и чисто, поскольку незадолго до этого пульт подвергся незначительному ремонту. Как правило, любой вскрытый для ремонта ПДУ представляет собой зрелище достаточно жалкое и даже душераздирающее.

Что можно увидеть внутри пульта

Все пространство, где расположено резиновое основание с кнопками, заполнено прозрачной липучей и тягучей жидкостью по виду напоминающей эпоксидную смолу, только без отвердителя. Жидкость эта намазана аккуратным тонким слоем, местами с маленькими капельками. Если даже постараться, то так хорошо и аккуратно получится не сразу.

Эта липучая жидкость находится везде. На верхней и нижней стороне резинового основания кнопок, на верхней части корпуса с гнездами для кнопок. Верхняя часть печатной платы с контактными площадками тоже намазана этим клеем…

Происхождение этого клея является предметом обсуждений и даже споров в кругах ремонтников. Одни говорят, что это жир от пальцев рук, другие, что это испарения от батареек. Но, почему тогда этими испарениями не покрыта нижняя часть платы, где нет деталей?

Наиболее вероятной кажется версия о том, что эти липучие соединения исходят собственно из самого резинового основания. Резина как бы потеет, выпуская из себя наружу пластификаторы, что говорит о нарушении технологии производства резинотехнических изделий. Вот только возникает вопрос, почему таких некондиционных изделий так много? Ведь практически в каждом пульте, попадающем в ремонт, замечается именно такой дефект.

Эти испарившиеся пластификаторы чаще всего и бывают причиной отказа ПДУ. Внешне подобный дефект проявляется в том, что кнопки перестают «нажиматься», приходится увеличивать прилагаемое усилие, однако через некоторое время это тоже не приводит к прохождению команд. Можно жать сколь угодно сильно, долго, по нескольку раз, но каналы не переключаются, громкость не регулируется…

Несколько способов ремонта

Существует достаточно много рецептов, советов и мнений, как бороться с этим явлением. Один источник советует сразу протирать все это безобразие спиртом, бензином или ацетоном, другой говорит, что ни в коем случае. Кому верить? Поделюсь собственным небогатым опытом в области ремонта ПДУ, клиентов было немного, в основном родственники, соседи и знакомые, но простота устройства и ремонта позволяет сделать определенные выводы. А если еще прислушаться к тому, что пишут в интернете…

Один раз чистка такого пульта спиртом привела к его полному отказу. Если до очистки плохо работало всего несколько кнопок (видимо наиболее часто использующихся), то потом работать перестали практически все. Поэтому пришлось прибегнуть к другому методу ремонта, зато в памяти отложилось, что спиртом мыть эти кнопки нельзя.

Гораздо лучший результат, если плата имеет вот такой сопливый вид, может принести промывание платы и резинки с кнопками не очень горячей водой с применением современного средства для мытья посуды. Следует отметить, что тут тоже можно перестараться: если мыть резиновое основание очень энергичными движениями и нажимать посильней, то результат может получиться с точностью до наоборот. Графитовое покрытие с кнопок смоется, и нажимать их потом можно будет сколько угодно, при этом, нисколько не опасаясь, что нажатие кнопки вызовет переключение канала или регулировку громкости.

Если же графитовое покрытие не было смыто раньше, то промывать следует мягкой тряпочкой, нежными, промакивающими движениями, которые ни за что не сотрут графитовое покрытие. Внутреннюю поверхность корпуса и печатную плату лучше всего промыть при помощи ерша, использующегося для мытья стеклянных банок и бутылок. Совсем хорошо, если перед тем, как отмывать сопливый налет, детали разобранного ПДУ некоторое время, минут 20…30, полежат в растворе моющего средства.

После промывки следует набраться терпения, подождать, пока детали высохнут и только после этого собирать пульт в обратном порядке. Если подобная промывка дала положительный результат,- пульт заработал, остается только радоваться результату. В противном случае можно предложить еще несколько способов ремонта.

Что делать, если кнопки истерты до основания

Для этих ситуаций выходы уже существуют: продаются ремкомплекты для ремонта ПДУ. В пакетике лежит тюбик клея и кругленькие резиновые пятачки с графитовым покрытием. Просто намазывай, и приклеивай, куда надо. Даже есть и инструкции, как приклеивать. Более современный вариант ремкомплекта – пятачки самоклеющиеся. Уж тут все совсем просто. Вот в таких случаях как раз и не повредит протирание резиновых кнопок спиртом или другим растворителем.

Но, к сожалению, купить такие полуфабрикаты возможно не везде и не всегда, хотя цена вопроса просто смешная: где мы и где радиорынок. В этих случаях приходится пользоваться различными подручными средствами. Один из лучших и доступных материалов это алюминиевая фольга с бумажным основанием из сигаретных пачек. Приклеивается достаточно надежно и просто любым клеем типа «Момент» или суперклеем из маленьких тюбиков.

Еще один вариант ремонта ПДУ это намазывание кнопок токопроводящими клеями и лаками, например «Контактол» или «Элласт». По поводу этого способа также существует немало разных мнений, что лучше пока не ясно. Видимо, все просто: у кого получилось хорошо, тот хвалит и наоборот.

Конечно, современные цены на ПДУ не велики, и проще чем, что-то изобретать, пойти и купить новый. Но, бывает, что телевизор настолько стар, что не подходит ни один современный ПДУ. Скорей всего тут пора вместе с пультом покупать новый телевизор. Или все-таки отремонтировать старый пульт.

Ремонт пульта от телевизора своими руками: как починить контакты, восстановление кнопок

Пульт дистанционного управления – это практичное дополнение к телевизору, которое упрощает процесс переключения каналов, а также включение и выключение устройства и пользование другими функциями Смарт ТВ.

Частое и небрежное использование прибора может привести к неполадкам, которые делают его бесполезным. Для решения проблемы необходимо иметь представление о принципе работы пульта, возможных неисправностях, а также методах их решения и профилактики, чтобы снизить их вероятность в будущем.

Плата пульта

Структура и принцип работы пульта дистанционного управления

Рынок пультов разнообразен устройствами разной формы и величины. Все приборы состоят из 4 элементов:

Плата состоит из комплекса электронных компонентов. К ним относятся:

Принцип работы устройства заключается в том, что на плате находятся микросхемы, каждая из которых отвечает за свой процесс. Нажатие кнопки способствует замыканию дорожек. Оно обрабатывается микроконтроллером. Затем генерируется последовательность символов, которая посылается в приемник устройства с помощью вспышек инфракрасного света определенной частоты.

Работа микроконтроллера поддерживается кварцевым резонатором. Его опорная частота составляет примерно 250 000 кГц.

Компоненты пульта в разборе

Виды неполадок

Перед началом ремонта ПДУ нужно определить тип неисправности. К наиболее распространенным неполадкам относятся:

Диагностика устройства

Когда все кнопки пульта не работают, сначала нужно поменять батарейки. На слабом заряде возможна реакция на одно или два нажатия, после чего устройство снова перестает работать.

Если замена элементов питания не помогла, то это неполадки со стороны электроники. Для начала нужно проверить пульт. Сделать это можно при помощи камеры мобильного телефона.

Устройство светодиодом направляют в камеру, после чего удерживают на нем случайную кнопку и делают снимок. Исправная кнопка на фотографии будет давать яркое пятно. Это указывает на неисправность со стороны телевизора.

Диод светится – кнопка работает

Внимание! Бывают ситуации, когда не работает несколько кнопок. В данном случае проблема в контактах или их покрытии.

Как разобрать пульт дистанционного управления для телевизора

В первую очередь нужно разобрать устройство. Половины корпуса пульта могут фиксироваться винтами, защелками или иметь двойную фиксацию.

Винты расположены в отсеке для батареек. После выкручивания винтов нужно аккуратно разъединить корпус. Если не получается, значит в пульте есть защелки.

Для разъединения половинок корпуса можно воспользоваться пластиковой картой или плоской отверткой. Инструмент нужно вставить в линию соединения двух половин корпуса. Это необходимо делать до появления звука щелчка.

Снимать нужно аккуратно, чтобы не сломать защелки

После снятия верхней крышки отделяют резиновую основу. Это нужно делать аккуратно, чтобы не повредить плату пульта. В итоге пульт готов к чистке и ремонту.

Ремонт неполадок пульта тв своими руками

Алгоритм починки пульта зависит от типа неисправности. При этом он практически одинаков на разных устройствах.

Восстановление контактов

Длительное использование пульта приводит к тому, что покрытие контактов стирается. Это приводит к тому, что телевизор перестает реагировать на устройство. Для решения проблемы нужны клей токопроводящий для кнопок пульта, фольга и ножницы. Последовательность выполнения работы:

После этого можно проверить работоспособность кнопок. Если телевизор не реагирует на их нажатие, необходимо искать другую причину неисправности пульта.

Обратите внимание! Для упрощения работы можно приобрести специальные готовые ремкомплекты. В их комплект входит тюбик клея и резиновые прокладки с графитовым покрытием.

Ремонт после падений и ударов

При ударе большую часть потенциальной энергии поглощает корпус пульта. Для начала нужно провести визуальный осмотр на предмет трещин. Их можно устранить клеем. Если устройство не работает, то при падении пострадала плата.

Во время визуального осмотра нужно использовать линзу с увеличительным стеклом, поскольку заметить повреждения невооруженным глазом невозможно. Их можно обнаружить по нескольким признакам:

Осторожно! Во время пайки нельзя использовать кислоту. Она не убирается с платы, что может привести к разрушению контактов в будущем. Лучше воспользоваться канифолью или другим флюсом, который не содержит кислот.

Как отремонтировать пульт ДУ телевизора, если не работают кнопки или залипают

Обычно отмечаются неполадки с нижней частью клавиатуры. К этому могут привести следующие факторы:

Для устранения неисправности необходимо почистить плату и кнопки. Схема работы:

Как отремонтировать пульт от телевизора своими руками – как разобрать устройство, ремонт и восстановление кнопок, чистка платы:

Проверка элементов питания

Также пульт может не работать из-за разряженных батареек. Причина 80% всех обращений в сервисные центры – проблемы с элементами питания.

Проверить возможную причину можно заменой аккумуляторов или их проверкой на мультиметре. Это нужно делать в режиме измерения постоянного тока на диапазоне 10А. При выборе более низких пределов можно сжечь предохранитель. Проверку лучше проводить отдельно для каждой батарейки.

Измерение напряжения лучше проводить в рабочем режиме. При наличии окислов, налетов или ржавчины на контактных поверхностях нужно их убрать с помощью резинки или мелкозернистой наждачной бумаги.

Профилактика неполадок

Если пульт дистанционного управления не защищен полиэтиленовым чехлом, то со временем плата и резиновая основа вместе с пылью собирают жировые отложения с рук. В результате этого ухудшаются или полностью разрушаются контакты кнопок. Для предотвращения неисправностей устройства необходимо своевременно проводить профилактику.

После снятия верхней крышки пульта нужно обратить внимание на контакты, расположенные на плате. Они могут быть с графитовым или щелочным покрытием. Графит придает контактам черный цвет, поэтому его легко перепутать с грязью. Ошибочное снятие покрытие приведет к тому, что контакт будет испорчен.

При наличии небольшого количества загрязнений можно ограничиться локальной чисткой. Для этой цели подойдут обычные ушные палочки. Их нужно смочить в спирте, после чего аккуратно убрать налет. Использование других растворителей может привести к повреждению контактов.

В случае более обширного загрязнения плату вместе с резиновой основой рекомендуется помыть в теплой мыльной воде, используя зубную щетку с мягкими щетинками. После этого нужно тщательно смыть остатки мыла и высушить комплектующие при помощи фена для волос.

Если устройство отказывается работать, нужно проверить батарейный отсек на предмет окисления или деформации контактов. Окислы можно почистить при помощи ножа.

При нарушении целостности контактов потребуются плоскогубцы или круглогубцы. Если из батарейного отсека вправить пружину не получится, то пульт нужно разобрать.

После разборки и чистки устройства нужно проверить места пайки радиодеталей, в особенности инфракрасный диод и батарейные контакты. В этих местах часто образуются кольцевые трещины.

Также необходимо осмотреть саму плату на предмет изломов и трещин, задевающих токопроводящие дорожки.

Важно! Если устройство падало, может быть сломан кварцевый резонатор. С этой проблемой лучше обратиться в ближайший сервисный центр для ремонта устройства.

Ремонт пульта в домашних условиях своими руками подручными средствами:
