Как сделать прокол под дорогой своими руками для водопровода

Как сделать прокол под дорогой своими руками

Владельцы земельных участков и собственных домов знают, как сложна бывает прокладка коммуникаций, если по пути нужно преодолеть какую-то преграду: ручей, асфальтированную дорожку, строение, проезжую часть и т.д. Можно поручить эту работу специалистам, но горизонтальное бурение стоит дорого. Сейчас мы разберемся, как сэкономить и сделать горизонтальный прокол грунта под дорогой своими руками. Это не так уж сложно, и в результате вы сэкономите от 30% до 50% затрат, если сравнивать с наймом специалистов для бурения.

В данной статье мы не будем давать рекомендации по инструментам или расходным материалам — разберем пока саму технологию бестраншейной прокладки коммуникаций. В общей сложности она представляет собой выполнение горизонтального отверстия в грунте (путем его уплотнения), чтобы затем протянуть в это отверстие трубопровод.

Технология прокола под дорогой своими руками:

Важно: этот способ хорошо подходит только для относительно небольших проколов, не длиннее 3-4 метров.

Что же делать, если нужен прокол под дорогой на 10 метров своими руками? Можно воспользоваться для забивания арматуры и трубы гидроцилиндром или другим инструментом (например, дрелью). Но удержать при этом работающий инструмент в руках в одиночку очень сложно, да и сама процедура окажется трудоемкой. Бурение для бестраншейной прокладки коммуникаций длиной от 10 метров и более должно производиться специальной техникой по методу ГНБ.

Существуют мини-установки горизонтального бурения для таких случаев. Но здесь есть один нюанс: самовольно выполнять бурение нельзя, даже если работы будут проводиться по вашему участку. А ведь этим вопросом, как вручную сделать прокол под дорогой, обычно интересуются владельцы строящихся домов, которые нужно подключить к магистральному водопроводу или другой сети. Так вот, в этом случае требуется согласование.

Этап 1: согласование проекта строительства

План прокладки коммуникаций, в том числе и тех, что будут проходить под землей, должен быть обозначен в проекте строительства. Сам же проект нужно согласовать в соответствующих органах еще до начала работ.

Зачем нужно согласование:

Этап 2: выбор метода прокладки

Выше мы описали, как делают горизонтальный прокол грунта под дорогой своими руками, но этот способ имеет немало ограничений. Он подходит только для песчаной и глинистой почвы без каменистых включений, а длина и диаметр трубопровода должны быть небольшими.

Прокладывать трубопроводы большего размера можно с помощью домкрата, пневмопробойника, грунтопрокалывателя, методом гидропрокола или вибропрокола, мини-установкой ГНБ и т.д. Каждый из этих способов требует своих условий, начиная от определенного типа почвы и заканчивая бюджетом строительства. Например, горизонтальное бурение ГНБ и прокладка пневмопробойником невозможны в почве с повышенным водонасыщением.

Ключевые факторы выбора:

Как видите, перед тем, как сделать прокол под дорогой своими руками, важно всесторонне изучить сам участок и особенности грунта.

Исследование грунта

Для изучения свойств почвы на участке, где планируется прокол, можно обратиться в любую организацию, которая проводит геодезические работы. Компании, специализирующиеся на методах ГНБ, также обычно имеют в своем штате таких специалистов.

Результаты исследований сообщат о следующем:

Независимо от того, делаете вы прокол под дорогой своими руками или с помощью инструмента, такие сведения помогут не потратить время и деньги впустую, внезапно наткнувшись на скальную породу или старые коммуникации. Кроме того, они важны для обеспечения безопасности во время работ и позволят избежать обвала уже готового тоннеля.

Техника безопасности: стоит ли делать прокол самостоятельно?

Сразу отметим, в каких случаях не стоит делать прокол под дорогой своими руками: если длина необходимой трассы больше 10 метров, а также когда на территории уже есть подземные коммуникации или труднопроходимые участки.

На песчаных, глинистых и других мягких грунтах можно рискнуть и сделать все самостоятельно, если вы достаточно хорошо изучили участок. Но в любом случае вы должны подготовиться, изучить техническую часть вопроса и быть уверенными в своих силах.

Когда можно сделать прокол вручную:

Если же у вас есть сомнения или вы не хотите тщательно изучать методы бурения, заниматься исследованием грунта и другими подготовительными работами, которые могут занять несколько недель, лучше обратиться к специалистам. Квалифицированные работники справятся с задачей в течение 2-3 дней без ущерба для благоустроенной территории. При этом компании дают пожизненную гарантию на свои работы, а значит, не нужно будет опасаться просаживания или обвала грунта.

Как сделать прокол в земле для водопровода

Прокладка водопровода методом прокола – способ бестраншейного монтажа трубопровода под различными препятствиями — дорогами, зданиями. Суть его состоит в формировании на заданной глубине канала необходимого диаметра путём продавливания его трубами, рабочими органами специальных машин и механизмов, струей воды высокого давления. Применяется данный способ как при прокладке магистральных водоподающих труб, так и для монтажа водопровода в частном секторе, на дачном участке.

Виды проколов

Метод прокола применяют при прокладке водопровода под дорогой

В зависимости от применяемых механизмов, принципа прокладки канала для прокладки труб различают следующие виды прокола:

Для удобства работы на противоположных концах траектории прокладываемой трубы выкапываются два котлована (приямка) — начальный и финальный.

Продавливание

Данный вид прокола выполняется следующим образом:

При прокладке водопроводной полиэтиленовой трубы зимой в фазу протяжки ее прогревают паяльной лампой или горелкой. Это необходимо для того чтобы полиэтилен стал более гибким, не трескался и не деформировался при прохождении в пробуренном для него канале.

Горизонтально направленное бурение

Такой способ широко применяется при прокладке водопроводных сетей диаметром до 200 мм. Прокол выполняется специальными самоходными установками на гусеничном ходу, способными работать в условиях ограниченного пространства и топкого грунта.

Технология выполнения горизонтально-направленного бурения состоит из следующих этапов:

Размер (диаметр) риммера и расширенной скважины должен быть на 30 мм больше диаметра трубы, которую в нее помещают.

В процессе работы внутрь штанг буровой колоны и на наконечник (рабочую головку) подается специальный состав, способствующий разрушению пробуриваемой породы, снижению трения штанг о почву, удалению пробуренной породы из скважины. Собирающийся в приямке буровой состав после завершения работ откачивается, очищается от частиц породы и с помощью химических реагентов регенерируется для последующего использования.

Бурошнековое бурение

Данный способ бестраншейной прокладки водопроводных и других коммуникаций заключается в следующем:

В пробуренную таким способом трубу помещают несколько водоподающих магистралей

Гидропрокол

Данный вид прокола выполняется с помощью установки горизонтального бурения, в которой на конце первой штанги буровой колоны одевается специальная головка, пробивающая почвенную толщу перед собой при помощи мощной струи воды, создаваемой центробежным насосом.

Применяется такой метод для прокола рыхлых песчаных и супесчаных почв.

Вибропрокол

При вибропроколе рабочий орган пневмопробойника помимо вращательных движений совершает также и мощные возвратно-поступательные (как отбойный молоток). Благодаря этому, такие установки могут быстро и качественно прокалывать даже самый плотный глинистый или суглинистый грунт.

Преимущества метода

Популярность и востребованность данного метода прокладки водопровода объясняется такими преимуществами:

Прокол под водопровод своими руками поэтапно

Сделать прокол под землей для водопровода самостоятельно, без привлечения специалистов и подрядных организаций можно при его длине не более 30 м. Такие работы за исключением приобретения материалов не будут стоить их исполнителю ни копейки, позволяя не только сэкономить деньги, но и приобрести полезный опыт в прокладке коммуникаций проколом.

Материалы и инструменты

Наконечник для трубы

При выполнении прокола дороги для водопровода своими руками из материалов необходимы только стальная толстостенная труба диаметром 40 мм с приваренным острым наконечником пирамидальной или конусной формы. Сделать такой рабочий орган лучше из прочной инструментальной стали – непрочный материал, встречаясь в почве с твердыми включениями, прослойками глины, может быстро выйти из строя, деформировавшись.

Из инструментов для данной работы потребуются:

Этапы прокола

Простая технологии прокола под дорогой или другим препятствием состоит из следующих этапов:

Выемка трубы из прокола производится непосредственно при укладке в него водопровода, чтобы земля вокруг проделанного канала не обвалилась и не засыпала его.

Стоимость работ

Делаем прокол под дорогой своими руками

Экономия при самостоятельной прокладке коммуникаций может составить от 30 до 70%. Все зависит от того, какие именно действия вы будете выполнять самостоятельно, а какие закажете на стороне.

Примерные затраты при выполнении прокола своими руками/при обращении к специалистам

Параметры

Самостоятельно

от 800 руб. за метр погонный

Обращение к специалистам

от 2500 руб. за метр погонный

Согласование проекта

Земляные работы: от 300 руб., в зависимости от длины (трубы и прокола) и организации, в которой нужно получить согласование.

Согласование проекта: от 1000 руб., в зависимости от длины (трубы и прокола) и организации, в которой нужно получить согласование.

Входит в стоимость

Исследование грунта

Исполнительная съемка подземных коммуникаций от 300 руб. за один п/метр

Приглашение геодезиста со своим инструментом от 5000 руб. за вызов

*Стоимость может меняться в зависимости от необходимых для вашего участка видов работ

Входит в стоимость

Оплата работы специалистов

для труб диаметром до 110 мм

(входит в общую стоимость)

Покупка трубы

Стальные трубы от 40 р за п/м

Трубы ПЭ от 150 рублей за п/м

*Цены зависят от размера, диаметра трубы, материала и количества

Вы можете приобрести трубу самостоятельно, или ее Вам предоставит организация, выполняющая прокол.

Стоимость трубы оплачивается.

Покупка дополнительных инструментов и материалов

Бесплатно, если располагаете необходимым оборудованием.

Установка мини-гнб: от 120 тыс. руб.

*Окончательная цена может варьироваться в зависимости от выбранного вами способа, и наличия у вас инструментов

Не требуется, специализированные организации располагают всеми необходимыми материалами

Восстановление благоустройства

(Засыпка приямков, выравнивание земли, посев газона)

(обычно входит в стоимость)

Самостоятельный прокол выполняется по следующей технологии

Существуют различные вариации данного метода:

Пробороздив интернет мы нашли еще тысячу и один способ “авторской” прокладки коммуникаций под землей. Мы никогда не сомневались в уникальных способностях народных умельцев, но все же рекомендуем вам воспользоваться одним, из предложенных нами методов, поскольку эти методы являются наиболее надежными и имеют техническое обоснование. Лучше не идти на риск.

Так как вопрос самостоятельного прокола интересует по большей части владельцев частной недвижимости, которые желают либо модернизировать свой участок, либо подвести коммуникации к нему, стоит помнить, что даже если земля находится в вашей собственности нельзя просто так взять и выполнить бурение под ней. Особенно это касается работ, которые по плану предусматривают выход за пределы частной территории. Также отметим, что проколы более 10 метров в длину выполняются при помощи специальной техники и с использованием метода ГНБ.

Выберите подходящий метод прокладки коммуникаций

Существует несколько способов, которые позволяют проложить подземные коммуникации: прямой прокол, метод продавливания, проходка с использованием щитов и горизонтальное направленное бурение и т. д. Выбор метода зависит от:

Сравнительная таблица способов бестраншейной прокладки коммуникаций

Обратите внимание, что выбор бестраншейного способа прокладки труб зависит от диаметра и длины трубопровода, физико-механических свойств и гидрогеологических условий разрабатываемых грунтов и применяемого оборудования. Возможно, на вашей территории будет целесообразно использовать другой вариант прокладки.

Проведите исследования грунта, который собираетесь проколоть

Все это позволит вам защитить инструмент от поломки, и обеспечивает надежность и долговечность ваших строительных работ.

Не экономьте на материалах

Используйте качественный раствор бентонита для того, чтобы облегчить себе бурение, и не “похоронить” инструмент под землей. Также для этих целей можно пользоваться водой. Вода размягчает землю, и облегчает движение в ней бура. Использование воды позволяет также укрепить стенки будущего тоннеля.

Убедитесь в самом инструменте, при помощи которого вы будете пробивать грунт: он должен быть достаточно прочным. Установки мини ГНБ и дрели должны иметь высокую мощность. Чем плотнее и тверже грунт, тем прочнее и мощнее должны быть ваши инструменты.

Изучите технологию

В интернете много советов, как и чем можно сделать прокол. Советуем вам в первую очередь обратиться к квалифицированным учебно-техническим пособиями по выполнению проколов под землей, и только потом искать дополнительную информацию на тематических форумах. Вот несколько книг и научных статей, которые могут помочь Вам в изучении данного вопроса:

Обратитесь к специалистам

Если вы не хотите неделями изучать технологии по книгам, читать советы внештатных инженеров в интернете, а также посещать городское управление и различные инстанции для согласования проекта реконструкции. Если вы не обладаете достаточными знаниями в этой области и физической силой, а хотите получить готовую качественную и согласованную работу в течении 2-3 дней, то советуем вам обратится к специалистам. Они без нарушения благоустройства вашей территории проложат подземные коммуникации. Как правило фирмы дают пожизненную гарантию на свои работы, самостоятельно согласуют проект, а также отвечают за прочность и качество предоставляемых материалов. Благодаря специализированной технике, бурение становится полностью управляемым, местонахождение буровой головки и наличие близлежащих препятствий отслеживается и контролируется локаторщиком и инженером установки.

В каких случаях не стоит выполнять прокол своими руками?

Если длина необходимого прокола превышает 10 метров или на участке есть труднопроходимые виды грунта и уже существующие подземные коммуникации, то мы не рекомендуем Вам выполнять прокол самостоятельно.

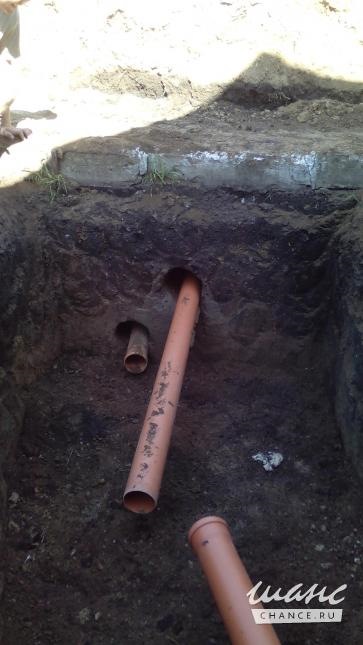

Прокол под землей.

Добрый всем день.Вообщем появилась нужда прокладки нового водопровода, но один нюанс копать ОЧЕНЬ не желательно, хотел бы спросить кто ни будь делал прокол труб под землей?интересует вопрос как самому сделать эту работу, т.к нет организаций по такой работе

Комментарии 94

Такую работу своими руками если делать, то может выйти очень накладно и по деньгам и по потраченному времени. Работаю в конторе по бестраншейной (подземной) прокладке труб gnb-prokol.by/. Очень часто (70-80%) переделываем после «своими руками». Без спец оборудования и локатора лучше и не пробовать. За счет переделок в итоге получается переплата примерно в 1,5 раза.

Спасибо.уже как 2 года назад все сделал.Копал дистанционные ямы через 4-5 м и давил ж/д домкратом (привод для него была дрель(1квт) через редуктор)). Давил на глубине 1,7 метров трубу оцинковку, она служит обсадной, проложил ПНД 32.ушло трубы около 70 метров.и обошлось все это не более 7 т.р

Особенно хорошо получается самому делать, когда по пути прокола никакие коммуникации не лежат.

Особенно через огороды)))

Когда через огороды, то главное, чтобы сосед был адекватным)))

Пришлось соседу паралельно нитку кидать.на том участке сотку давил))))

У нас меняли водопровод по частному сектору. Тоже делали методом прокола, при чем на очень приличное расстояние метров по 300 наверно. Но трубы клали ПНД pndtryba.ru/catalog/ — такого формата, не как у тебя на фото. метал только на отопление сейчас кладут. Специальная машина для этого есть.

первая труба с соплом, сзади через муфту соединяешь керхер. Выставляешь угол и направление, вручную пробиваешь, керхер включен. Потом через муфту добавляешь вторую трубу. и Так же продолжаешь. Можно любой длины трассу пробить.Для слива воды 0,5х0,5 яму и глубиной до метра копаешь. Сам стоишь в траншее. ФСЁ.

Делал промывку труба Д 25мм ( дюймовая) с водой. можно промыть 20-25м в зависимости от грунта. Если грунт не нарушен все ОК, если старая траншея, то как повезет. Если будет камень или обломок бетона томожет уйти в сторону.

Делал под землей проколы в длину 2 метра. Первый раз нужен был водопровод и я решил использовать гидроцилиндр от трубогиба, проталкивал на глубине 160 см. в горизонтальной плоскости водопроводную оцинкованную трубу диаметром сорок мм.
Другой раз мне нужно было сделать прокол под фундаментом дома, чтобы проложить пластиковую трубу 150 мм. Использовал для этой цели бензобур.

Много раз такое делали, но заказывая машину ГНБ. Под дорогой по другому никак. Если грунт песчанный можно промывкой попробовать. Вставляешь в приямок трубу. В трубу шланг с водой под давлением (например пожарный гидрант). Он размывает грунт ты обсадную трубу двигаешь в нутрь. Делали так в пещанной отсыпке под дорогой. Пол пожарного водоёма спустили.
Кто то делал коловоротом ручным. Но помоему ничего приличного из того не вышло.

я сейчас в гараже такое делаю под дорогой дренаж в канализационный колодец. Тяжело 4,5 метро прошёл… Медленно…

Не верю что в области нет фирм которые занимаются ГНБ! Мы как раз этим занимаемся, но вам не выгодно будет нас вызывать)

В области есть только вода для меня будет потом золотой…

Для таких дел проект еще нужен, ни кто без проекта и не возьмется.

Вот я и писал …Своими руками…

В области есть только вода для меня будет потом золотой…

А так, примерно примерно 2 тысячи рублей за метр бурения, без стоимости трубы

Ну норм …для кого то…😊

Както телефонный провод вел к дому, и чтоб не перекапывать проезжкю дорогу придумали с соседом — на кусок 3/4 трубы натянули шланг водопровода и водрй промывали. Воды набралось прилично- зато быстро и не копали

Грунт может прочесть в этом месте где размывали

не просядет некуда. Попробуй просто обычный шланг, подключённый к насосу в землю руками на полтора метра ради эксперимента затолкать

Мы обычном буром и трубами бур удлиняли и все

Тоже хочу попробовать коронку взять по бетону и наращивать трубой хвостовик по мере заглубления

Не коронкой долго не получится нужен самый простой бур и все

Тогда можно бур на 32 думаю хватит и его наращивать

Тогда можно бур на 32 думаю хватит и его наращивать

Еще смотря какую трубу нужно класть туда мы например загнали сотку пластик и потом уже пластиковую 20 ку и все у нас бур не помню какой диаметр был вроде 40 см в диаметре если не больше друго просто не было

Тоже хочу попробовать коронку взять по бетону и наращивать трубой хвостовик по мере заглубления

коронкой не пойдёт пробовал. Эт только камни проходить, а так буром быстрее

А грунт какой у вас

плотная укатанная глина с камнями

спроси у телефонистов )) а вообще пулей пробивал и с помощью трактора (цылиндр тракторный и через гидравлику )

я занимался, установка самодельная до сих пор лежит в гараже. Если интересно пиши. Отдаю почти по цене металла. Проходил ей до 30 метром за раз.

и мне пожалуйста продублируй fomenko837@yandex.ru

можно тоже продублировать… kulittsky.sasha@yandex.ru

я занимался, установка самодельная до сих пор лежит в гараже. Если интересно пиши. Отдаю почти по цене металла. Проходил ей до 30 метром за раз.

и мне пожалуйста продублируй pashatltsf@mail.ru

я занимался, установка самодельная до сих пор лежит в гараже. Если интересно пиши. Отдаю почти по цене металла. Проходил ей до 30 метром за раз.

Если не сложно, пожалуйста продублируй на leonid.romanov.85@mail.ru

я занимался, установка самодельная до сих пор лежит в гараже. Если интересно пиши. Отдаю почти по цене металла. Проходил ей до 30 метром за раз.

Напиши на почту принцип. Интересно. wanderer.vs@gmail.com Заранее спасибо!

Добрый вечер, лет пять назад подрабатывал таким образом. Делали мы это так: участок в котором нужно сделать «прокол» с двух сторон выкапываем ямы. С той стороны с которой будете начинать прокол яма должна быть длиннее. Далее берём трубу металлическую 15шку, метра 2 длинной, подсоединяем к ней шланг с водой, подаём воду, и начинаем проталкивать трубу в грунт в нужном направлении. Как труба заканчивается отключаем воду, через муфту накручиваем следующую трубу. И так до тех пор пока труба не выйдет в другой яме. Идёт как по маслу, не нужно никаких домкратов и т.д. Если тяжело идёт можно одеть на трубу газовый ключ, и с помощью его проталкивать. После того как маленькой трубой проколите, можно любым другим диаметром идти тем же способом. Залетит со свистом. Очень много сделали проколов таким образом.

работал 4 года в этой сфере. делай сам. смотри видео. копай ямы. И делай сперва пилотную скважену, чем-нибудь тонким. а то бур может уйти куда не надо. Когда сделаешь, расширяй до нужного тебе диаметра.

самый обычный рыболовный бур диаметр выбираешь по потребности, ручку отрезаешь и берешь трубу примерно 1/2 или 3/4 примерно мета по 2 можно и по 1.5 и по 1 не суть важно как удобнее на один из концов подбираешь трубу другого диаметра чтоб она налазила на твою кусок примерно 20 см и привариваешь и в свободном конце сверлишь отверстие примерно на восемь, это делается для изготовления перехода с наростом любой длинны и количеством трубы чтоб не рыть большую яму, а с другого конца привариваешь ручку в виде буквы т собственно и все и сверлишь но той глубине на какой тебе надо. Испытано своими руками сверлит на ура за 2 часа 6 метра таким же макаром отступил от фундамента метра два вырыл яму напротив подпола потом прикинул у гол подъема и длинны до подпола и готова сейчас знакомый бурит на даче скважину таким же образом

Я делал прокол под 5-ю железнодорожными путями. Все первые 🙂 На границе нашей родины…
Всего 50 м.
Труба стальная 102 мм толстостенная.
Наконечник делал из пики для отбойного молотка, труба лепестками на конус.
Все варится и обтачивается до гладкого.
Делал лафет 6 м с роликами. Трубу кусками по 4 м наваривал. На конец съемный оголовок.
В него бил пневматическим отбойником «Крот».
Делал преднатяг трубы (с насаженным «Кротом») лебедкой и забивал.
Вполне спокойно пробил 2 нитки.
Если длина прокола не большая, можно упростить: и направляющий лафет поменьше и трубу потоньше.
И попробовать домкратом.
Но главная проблема в точке опоры…

Копал две ямы и бурил буром с перфоратором (делал удлинители по 1.5 метра на резьбе.)

Тащил водопровод под дорогой, метров 6-7, с одной стороны была приемная яма, с другой — сама водопроводная траншея. Труба на 32, один конец в виде конуса сплющивал, и забивал кувалдой из траншеи. Пол-дня возился (земля каменистая у нас), после того как пробил — просто оставил трубу в дырке, срезал конус, пустил внутри водопроводную трубу на 20 и все.

делали тоже сами. паровозным домкратом механическим. трубы по метру может больше. сваривали между собой на конце конус. вышла где надо. конус срезали в трубу вставили водопроводную и все. ну и конечно ямы копать в начале и в конце.

Протыкал через дорогу метров 15 гидравлическим домкратом. Трубу не вытаскивали. В неё пластиковую вставили.

Как проложить трубу под дорогой: технологии простые, быстрые и трудоемкие

Во время строительства дома и обустройства участка владельцам земли приходится решать множество задач. Очень часто затруднения связаны с прокладкой различных коммуникаций там, где находится почти непреодолимое препятствие: например, железнодорожное полотно или проезжая часть. В этом случае возникает закономерный вопрос о том, как проложить трубу под дорогой. Методов решения головоломки есть несколько, однако самой популярной технологией остается «прокол под дорогой». Его можно сделать своими силами, но сначала лучше познакомиться с этим способом бестраншейной прокладки коммуникаций, а потом узнать об альтернативных вариантах.

Особенности бестраншейной прокладки

Традиционный траншейный метод не лучшее решение не только для коммуникаций, прокладываемых под дорожным полотном, потому что:

Бестраншейный метод, при котором покрытие остается целым, экономически выгоден. Кроме того, мастеров-хозяев привлекает доступность метода для непрофессионалов. Есть и другие преимущества:

Минусом можно считать некоторые расходы на специальное бурильное оборудование, и на персонал, который его обслуживает. Однако плюсы в этом случае более весомы.

Что следует сделать до прокладки трубопровода?

Разработка проекта и его согласование — первый этап, который предстоит выполнить хозяевам. В любом проекте строительства должен быть подробный, точный план прокладки коммуникаций.

Получение одобрения

Предварительное согласование с органами местной администрации позволит избежать всех проблем в будущем:

«Самодеятельное» подключение к магистрали без согласования проекта может привести к такому же результату.

Исследование грунта

Если планируется обращение к специалистам, то такие изыскания обычно проводят представители компании, специализирующейся на прокладке трубопроводов. Другой вариант — приглашение сотрудников организации, проводящей геодезические работы. В результате мастер будет знать:

Все эти знания не будут лишними в любом случае. Если говорить только о прокладке трубопровода, то осведомленность о характеристиках грунта даст стопроцентный шанс избежать обвала «свежеизготовленного» тоннеля.

Как проложить трубу под дорогой: методы

Прямой прокол не единственный способ пройти препятствие безо всяких потерь. При прокладке магистралей используют:

Чтобы определить, как проложить трубу под дорогой, какой из вариантов предпочесть, необходимо обращать внимание на целый ряд факторов. К ним относятся:

Еще один рассматриваемый пункт — экономическая целесообразность применения того или иного метода. Поскольку главным требованием в данном случае является сохранения целостности участка дороги, чаще выбор останавливают на «проколе». Этот способ постепенно вытесняет все остальные технологии прокладки труб.

Что такое прокол под дорогой?

Прокол грунта не что иное, как пробивание (продавливание) грунта в горизонтальном направлении. Этот вариант дает гарантию, что целостность дорожного покрытия не будет нарушена. К тому же этот процесс не требует выемки земли. Он позволяет уложить трубы диаметром до 550 мм, поэтому одинаково подходит для прокладки под дорожным полотном водо-, газопроводов, канализации, а также электрических кабелей.

Желание избежать лишних расходов при прокладке коммуникаций вполне резонно: затраты на строительство маленькими не назвать, а горизонтальное бурение с помощью оборудования относительно недорого, но некоторую сумму все же отнимет. Если заняться работой самостоятельно, то можно добиться существенной выгоды — от 30 до 40%. Сам процесс бестраншейной прокладки состоит из нескольких этапов. Это:

За счет работы почва под дорогой становится плотнее, а само покрытие остается неповрежденным. При большой ширине дороги — свыше 10 м — используют специальную буровую установку, предназначенную для ГНБ. Меньшая длина прокола существенно облегчает работу, особенно если она проводится вручную.

Как сделать прокол самостоятельно?

Как уже было отмечено, этот ручной способ применяют, но только если ширина дорожного полотна не превышает 10 м. В этом случае мастеру будет необходима хорошая физическая подготовка, но даже «Гераклу» помощники не помешают. Перед тем как детально рассматривать вопрос о том, как проложить трубу под дорогой, придется заняться поисками оборудования, инструментов и материалов.

Что потребуется найти?

Для операции надо собрать все необходимое. В список входит:

Еще потребуется приобрести несколько отрезков стальных труб нужного диаметра.

Как делают прокол арматурой?

Процесс прокладки трубопровода вручную включает несколько этапов.

После окончания проводки траншеи и приямки закапывают, затем тщательно уплотняют грунт.

Как проложить «трубы трубой»?

В этом случае тоже будет нужно приобрести материалы, а насадку на рабочий инструмент можно сделать самостоятельно. Для прокола понадобится:

Это технология также проста, поэтому этапы затруднений не обещают. Сначала из инструментальной стати изготавливают наконечник, который приваривают к трубе.

Завершающая операция — срезание наконечника и деформированного торца трубы болгаркой. Если ее собираются вынимать, то эту часть работы делают непосредственно во время укладки трубопровода, иначе возможен обвал.

Помощь ручного бура

Это еще один, относительно простой вариант для тех, кого не устраивают предыдущие методы. В этом случае мастеру будет необходимо приобрести двухметровый ручной бур: метр инструмента плюс метр удлинителя. Еще потребуется:

Работа поэтапно выглядит так:

Если грунт под дорогой не слишком податливый, то рекомендуют из траншеи-выхода заранее сделать небольшой подкоп, а затем надежно укрепить его досками. Когда почва на месте работы каменистая, то могут возникнуть препятствия, которые придется героически преодолевать.

Метод горизонтально-направленного бурения

Когда ширина полотна превышает 10 метров, лучше использовать другую технологию — горизонтально-направленное бурение, либо кратко — ГНБ. Максимальный диаметр труб для этой операции — 1200 мм, но такие цифры не нужны частным застройщикам. Возможна укладка любых магистралей — как металлических, так и пластиковых. Для горизонтально-направленного бурения мастеру понадобится специальная буровая установка, предназначенная для этой работы.

Ее устанавливают в том месте обочины, где будет располагаться вход трассы трубопровода под дорогой. Для бурения отверстия используют монитор и локаторы: это оборудования даст возможность избежать даже минимальных отклонений от заданной траектории. ГНБ — способ, который используется для прокладки коммуникаций под любыми (искусственными, природными) объектами, на любой глубине.

Прокладывание трубопровода с помощью буровой установки также состоит из нескольких этапов.

Последний этап — протягивание трубопровода. Для этого к трубе шарнирной серьгой прикрепляют насадку с вертлюгом, который позволит избежать вращения элемента. Другой конец вертлюга соединяют с риммером, после чего трубопровод затягивают в скважину.

Да, это возможная альтернатива, но она потребует дополнительных вложений. Если кому-то интересно, во сколько примерно обойдется аренда оборудования, то говорят, что «ангажирование» установки вместе с персоналом в среднем будет стоить 1000-1400 рублей в час. Цены, конечно, умеют расти.

Бурошнековое бурение

Это еще один ответ на вопрос о том, как проложить трубу под дорогой. В данном случае в роли главного рабочего агрегата выступает гидравлическая установка. Такая бестраншейная прокладка трубопровода отличается от предыдущего метода.

Внутрь тоннеля незамедлительно устанавливают трубы или футляры. Максимальный диаметр таких отверстий составляет 1720 мм.

Другие методы проводки труб

Есть еще 2 вида оборудования, которое может быть использовано в зависимости от характеристик грунта.

Оба варианта достойны рассмотрения, так как они эффективны и обещают минимальные потери времени. И серьезную экономию, так как даже при аренде оборудования и приглашении специалистов прокол обойдется дешевле. Говорят, что разница может быть очень ощутимой — от 30 до 40%.

Имеет ли смысл делать работу своими руками?

Перед тем как принять окончательное решение по вопросу, как проложить трубу под дорогой, надо поразмышлять о целесообразности этого предприятия. Если тоннель будет иметь протяженность более 10 метров, то в этом случае лучше оказаться от «подвига», так как процесс отнимет много времени и сил.

Тот же вывод можно сделать, если на участке есть другие проложенные поземные коммуникации, или на территории существуют труднопроходимые участки. Мягкий грунт (песчаный, глинистый) несколько упростит задачу, однако нужно хорошо знать не только свой участок, но и все особенности этапов.

Прокол своими руками можно рассматривать, если:

Если есть какие-либо сомнения в собственных силах, а подготовительные работы, которые могут занять несколько недель, не вдохновляют, то лучше обратиться к профессионалам. Они с поставленной задачей справятся за несколько дней. Стопроцентная гарантия сохранности дорожного полотна и трассы — еще одно преимущество, ее все-таки не сможет дать самостоятельная работа.

Как проложить трубу под дорогой? Непросто, если мастер и его ассистенты выбрали неблагодарный ручной труд и такие же инструменты. Легко и быстро, если большую часть работы будет выполнять специальная техника и профессионалы. Многие мастера, решившие сделать прокладку без помощи оборудования, сталкиваются в неожиданными проблемами. Поэтому, кажется, что имеет смысл пожертвовать небольшую сумму (1000-1500 р), но зато избежать лишней головной боли.

Следующее видео расскажет, как прокладывают трубы под дорогой самодельными приспособлениями:

Сообщества Сделай Сам Блог Прокол под землей

1 Назначение и преимущество технологии ГНБ

В промышленности наклонное бурение скважин востребовано в нефте-газовой сфере, в строительстве, также метод широко применяется для создания подземных коммуникаций.

Наклонно направленное бурение применяется для выполнения таких работ:

На сегодняшний день, наклонно направленное бурение является наиболее экономичным способом создания подземных коммуникаций и выполнения любых подземных работ. Наклонно направленное бурение, в сравнении с рытьем траншей своими руками, обладает следующими преимуществами:

Первое, что необходимо сделать — согласовать проект строительства, реконструкции

Выполнять прокол под дорогой без плана и согласования не стоит прежде всего по двум причинам.
Первая причина
это личная безопасность. Может получится так, что под вашим участком уже проходят определенные виды коммуникаций, о которых вы не знали. Бывали редкие случаи, когда о скрытых довоенных коммуникациях не было известно даже после согласования проекта. Стоит все же подстраховаться, чтобы не проколоть прилегающую под вашим участком газовую трубу — последствия могут быть плачевными.

Вторая причина
по которой лучше сделать согласование — штраф от органов городского управления за несогласованные действия. Особенно это касается тех видов коммуникаций, которые выходят за пределы вашего личного участка: случаи, когда нужно войти в общую магистральную трубу и т. п.

Последовательность действий

Теперь можно непосредственно начать горизонтально направленное бурение. Этот отрезок при помощи кувалды вбивается в землю в нужном направлении, причем удары всегда должны быть равномерные.

После того как отрезок полностью вогнан, нужно наварить на него следующий. Таким образом, продвигается работа на необходимую глубину. При стыке с породой можно немного изогнуть прут, поэтому нужно быть внимательным. Работа заканчивается ровно в тот момент, когда в месте выхода покажется рабочая «голова». Таким образом формируется направляющий стержень.

Теперь берется труба большего диаметра и надевается на арматуру. Поверх трубы надевается еще один небольшой отрезок немного большего диаметра (стакан), который защитит трубу от расплющивания при ударах, а после того как бить уже не надо, стакан следует снять. Трубу нужно в обязательном порядке заострить болгаркой, дабы ход работы был максимальный.

После того как труба вогнана на самый максимум (не более 2 м), нужно установить в нее насос с водой и включить подачу. Для искусственного повышения давления используются насадки на уменьшение диаметра. Из открытой части трубы будет выходить вода, для которой и подготавливалась бочка на 200 л.

Когда работа с отрезком завершается, нужно убрать бочку в сторону и опорожнить ее. Теперь можно наваривать сверху еще один отрез и аналогичным образом продолжать деятельность, пока не будет зафиксирован выход трубы с другой стороны. Стоит учесть, что один стакан используется на всю работу.

Установка для горизонтально направленного бурения — достаточно дорогостоящее оборудование. Но если нет финансовой возможности для покупки такой спецтехники, то есть вариант изготовления мини ГНБ своими руками. Подобная идея вполне осуществима, что неоднократно доказали многие народные умельцы, демонстрируя свои ГНБ установки на специализированных форумах. Такая установка отлично подойдет для использования в бытовых нуждах.

Давайте разберемся, что потребуется для изготовления такой установки, кроме «прямых рук»:

Приёмы прокладки трубопроводных линий

Среди всех известных приёмов прокладки трубных линий наибольшее распространение получили следующие:

Для того чтобы выбрать подходящий вариант укладки труб, вам потребуется определиться со следующими вещами:

Преимущества техники прокола

Одним из наиболее применяемых способов проводки труб является прокол, используемый при работе в глинистых и суглинистых грунтах (с трубами диаметром до 550 мм). Сразу отметим, что длина прокладываемого таким образом участка не должна составлять более 60 метров. Помимо этого, в подобной ситуации вам никак не обойтись без специальной техники (лебедки и домкрата, в частности).

Применение данного метода имеет несомненные преимущества, благодаря которым удаётся выполнять все работы без разрушения дорожного полотна (или какой-либо иной строительной конструкции). И действительно, в данной ситуации вы прокладываете трубопровод непосредственно под сооружениями или строениями, расположенными на поверхности земли.

В последнее время способ прокладки труб, не предполагающий рытья каких-либо траншей, пользуется у строителей всё большей популярностью и вытесняет постепенно другие варианты их проводки. Специалисты считают «прокол» наиболее надёжным методом и связывают это с такими его достоинствами, как:

Буровая установка

Машины горизонтального бурения, как один из автоматизированных вариантов

Строительство скважины выполняют не только с помощью кувалды, так как используют и более современный способ с применением специальной установки горизонтального бурения. Это позволяет выполнить широкомасштабные работы. Но использование такого оборудования увеличивает стоимость работы в несколько раз.

Главное, при использовании такой установки – это не забывать, что её нужно устанавливать в соответствии с технологиями и нормами. Работа с буровым оборудованием требует учета всех правил, поэтому прежде, чем заняться работой, нужно ознакомиться с инструкцией. Буровая установка подразделяется на два вида.

Ручная установка

С помощью вращения трубы происходит постепенное бурение. Грунт вымывают описанным выше способом, для этого работы иногда приходится прерывать. В этом случае тоже желательно использовать арматуру.

Виды оборудования для ручного бурения

Электрическая

Горизонтальное бурение – наиболее распространено

УГБ двигается на рельсе, поэтому скорость бурения выше. Но в этом случае часто возникают проблемы при попадании на породу, но если она не очень прочная, то установка с ней справится. Процесс протекает быстрее, но буровая установка стоит дорого.

Бурение с помощью современной, высокотехнологичной техники не всегда проходит быстро, потому часто попадает плотная порода. Если процесс протекает автоматически, то к резервуару для вымываемой земли требуется подключить насос с фильтром для откачивания.

После окончания бурения своими руками во всех случаях трубу оставляют по месту, но иногда её меняют на полипропиленовую, потому что у нее больше срок службы.

Видео по теме: Горизонтальное бурение самодельным буром

Прокладка трубопроводов под землей методом

Строительство наружных подземных коммуникаций способом направленного бурения и мини прокола грунта позволяет проводить работы:

На нашем счету следующие города, где была осуществлена бестраншейная прокладка труб методом ГНБ и прокола: Долгопрудный, Реутов, Железнодорожный, Домодедово, Талдом, Подольск, Тула, Ярославль, Королев, Ликино Дулево, Климовск, Щелково, Серпухов, Ивантеевка, Пушкино, Красноармейск, Люберцы, Краснозаводск, Павловский Посад, Дмитров, Химки, Балашиха, Запрудня, Дубна, Видное, Зеленоград, Кубинка, Кашира, Нарофоминск, Руза, Хотьково, Загорянка, Воскресенск, Сергиев Посад, Монино, Икша, Ногинск, Старая Купавна, Поварово, Софрино, Ступино, Александров, Тутаев, Чехов, Электросталь, Фряново, Фрязино, Орехово Зуево, Москва (выполнено более 200 подземных переходов),. А также поселения, поселки, такие как: Мураново, Лесной, Барвиха, Лесные Поляны, Пестово, Кишкино, Толстопальцево, Медвежьи озера, Алабино, Никифорово, Раздоры, Развилка, Рассказовка, Соколово, Тишково, Московский, Комягино, Ельдигино. Николина гора, Горки, Бахчиванжи, Заветы Ильича, Клязьма, пос. Биокомбинат, Зевалово, и многие другие.

Очень актуальна прокладка наружных инженерных сетей под землей методом прокола и гнб частным хозяйствам. Практически в каждое из них необходимо провести или поменять подземный водопровод, вывести напорную или самотечную канализацию, ввести электро кабель, или футляр под газопровод. Вокруг соседи, рядом дорога, озеро или река, лес или овраг, то есть стесненные условия для прокладки инженерных коммуникаций траншейным способом. Прокладка коммуникаций методом горизонтально направленного бурения (гнб) или прокол грунта установкой мини прокола остаются единственным способом строительства Ваших подземных сетей.

Позволят избежать серьезных затрат!

Сохранить дорогу, постройки, окружающий ландшафт! Сохраняя нервы себе и соседям!

В случае наложения жестких требований недопущения нанесения ущерба ландшафту и окружающей среде бестраншейные технологии являются единственным способом проведения работ по устройству инженерных коммуникаций (трубопроводов).

Гибкая ценовая политика и индивидуальный подход к каждому Клиенту,

Работам с юридическими лицами

Работаем с физическими лицами

Самостоятельный прокол выполняется по следующей технологии

Существуют различные вариации данного метода:

Пробороздив интернет мы нашли еще тысячу и один способ “авторской” прокладки коммуникаций под землей. Мы никогда не сомневались в уникальных способностях народных умельцев, но все же рекомендуем вам воспользоваться одним, из предложенных нами методов, поскольку эти методы являются наиболее надежными и имеют техническое обоснование. Лучше не идти на риск.

Так как вопрос самостоятельного прокола интересует по большей части владельцев частной недвижимости, которые желают либо модернизировать свой участок, либо подвести коммуникации к нему, стоит помнить, что даже если земля находится в вашей собственности нельзя просто так взять и выполнить бурение под ней. Особенно это касается работ, которые по плану предусматривают выход за пределы частной территории. Также отметим, что проколы более 10 метров в длину выполняются при помощи специальной техники и с использованием метода ГНБ.

Как сделать прокол под дорогой своими руками? — это чуть ли не самый популярный вопрос по данным статистической поисковой системы
Yandex Wordstat
на тему бестраншейной прокладки коммуникаций. Во многих случаях его задают владельцы частных земельных участков. Сегодня мы разберемся, возможно ли сделать подземный прокол самостоятельно, и что нужно знать перед тем, как начать работу.

Желание сэкономить на прокладке коммуникаций вполне обосновано — горизонтальное бурение стоит немало, а необходимость подведения коммуникаций существует всегда: при постройке дома, необходимости преодоления естественных препятствий (озер, рек) или прохождения через проезжую часть.

Экономия при самостоятельной прокладке коммуникаций может составить от 30 до 70%. Все зависит от того, какие именно действия вы будете выполнять самостоятельно, а какие закажете на стороне.

Примерные затраты при выполнении прокола своими руками/при обращении к специалистам

от 800 руб. за метр погонный

Обращение к специалистам

от 2500 руб. за метр погонный

Земляные работы: от 300 руб., в зависимости от длины (трубы и прокола) и организации, в которой нужно получить согласование.

Согласование проекта: от 1000 руб., в зависимости от длины (трубы и прокола) и организации, в которой нужно получить согласование.

Входит в стоимость

Исполнительная съемка подземных коммуникаций от 300 руб. за один п/метр

Приглашение геодезиста со своим инструментом от 5000 руб. за вызов

*Стоимость может меняться в зависимости от необходимых для вашего участка видов работ

Входит в стоимость

Оплата работы специалистов

для труб диаметром до 110 мм

(входит в общую стоимость)

Стальные трубы от 40 р за п/м

Трубы ПЭ от 150 рублей за п/м

*Цены зависят от размера, диаметра трубы, материала и количества

Вы можете приобрести трубу самостоятельно, или ее Вам предоставит организация, выполняющая прокол.

Стоимость трубы оплачивается.

Покупка
дополнительных инструментов и материалов

Бесплатно, если располагаете необходимым оборудованием.

Установка мини-гнб: от 120 тыс. руб.

*Окончательная цена может варьироваться в зависимости от выбранного вами способа, и наличия у вас инструментов

Не требуется, специализированные организации располагают всеми необходимыми материалами

(Засыпка приямков, выравнивание земли, посев газона)

(обычно входит в стоимость)

Мы не будем заострять внимание на том, какие инструменты лучше использовать или какую трубу выбрать (вы можете прочитать это
).
Сегодня мы дадим рекомендации тем, кто принимает решение и хочет сэкономить.

Прокол под дорогой
—
метод бестраншейной прокладки коммуникаций, когда под воздействием давления бура происходит уплотнение грунтов (небольшая часть грунта выбирается для очистки скважины), а в полученное отверстие затягивается трубопровод. При этом остается неповрежденным дорожное покрытие.

Процесс горизонтально-направленного бурения

Когда все подготовительные работы завершены, можно приступать к непосредственному бурению горизонтальной скважины. Теперь вам придется вооружиться кувалдой. При помощи нее заостренный кусок прутка необходимо вбить в землю в том направлении, в котором находится второй котлован.

После того как вы полностью вгоните отрезок в землю, при помощи сварочного аппарата навариваем на него следующий и так продолжаем до тех пор, пока не дойдет до пункта назначения – в нашем случае это второй котлован. Если вдруг на совеем пути вы встретите твердую породу, например, камень, можно слегка изогнуть пруток, поэтому будьте бдительны и крайне внимательны.

Теперь необходимо взять металлическую трубу большего диаметра и надеть ее на кусок арматуры. Поверх этой трубы надеваем еще один еще большего диаметра, именно он и защитит основную трубу от возможных ударов, довольно часто сопровождающих процесс работы. Трубу также необходимо заострить, чтобы добиться ее максимальной эффективности.

После того как вам удастся вогнать трубу на максимально возможную глубину, можно запустить в нее насос с водой, что позволит очистить ее от грязи, в данном случае преимущественно представленной землей.

Бур для ГНБ своими руками

Основным элементом ГНБ установки является бур, именно на него ложится главная функция процесса бурения. Бур можно приобрести в специализированном магазине строительной техники. Но, раз уж мы решили изготовить установку ГНБ своими руками, то и здесь постараемся справиться самостоятельно.

Для изготовления бура вам понадобится следующее:

Приступаем к изготовлению бура ГНБ своими руками:

Стадии работ при выполнении ГНБ своими руками

Выполнение горизонтально направленного бурения с помощью самодельной ГНБ установки осуществляется в несколько этапов:

Подготовка.
На этой стадии выкапывается две ямы (небольших котлована) параллельно друг другу, напротив препятствия (дороги, например). Глубина котлованов должна быть ориентировочно на 20-30 сантиметров больше планируемой глубины прокладки труб.

Пилотная скважина.
На данном этапе делается предварительная скважина между котлованами. Берется первый отрезок трубы, направляющую трубы нужно заострить при помощи шлифовальной машины. Труба вбивается кувалдой острым концом в сторону принимающего котлована. Забив трубу полностью, к ее окончанию приваривается следующий отрезок трубы и также вбивается. Так продолжается до тех пор, пока в приемном котловане не появится наше острие.

Вбитый прут, между стартовым и приемным котлованом, в дальнейшем выполняет функцию направляющей оси.

Завершающий этап.
Снова вбивается труба, по аналогу предыдущей стадии, но большего размера. После чего, с помощью насоса, под давлением осуществляется вымывание лишнего грунта из трубы.

Стоит сказать, что такое ГНБ своими руками требует больших трудозатрат и терпения. Чтобы проделать горизонтальную скважину даже небольшой дины предстоит приложить немало усилий.

Как произвести прокол своими руками

Практическая реализация метода бестраншейной прокладки труб своими руками возможна лишь на относительно коротком участке (не более десяти метров), а также при наличии хорошей физической формы, которая позволила бы вам выполнять тяжелые рабочие операции. Что касается оборудования, необходимого для подобных работ, то вам обязательно потребуется следующий несложный инструмент:

Процесс по прокладке траншеи обычно включает в себя следующие этапы:

Бестраншейная прокладка труб своими руками

Как своими силами сделать прокол под дорогой

Зачастую для того, чтобы проложить инженерные коммуникации, предполагающие монтаж трубопровода, требуется преодолеть такое препятствие, как дорога.
Такой вид работ, как прокол под дорогой, требуется в тех случаях, когда к загородному дому или дачному участку необходимо провести водопровод через дорогу. Этот метод позволяет укладывать трубы, имеющие разные диаметры, чтобы в дом поступали вода или газ. Кроме этого, прокол под дорогой является одним из универсальных способов проводки энергетических кабелей.

Преимущества техники «прокола»

Прокол под дорогой

Одним из наиболее применяемых способов проводки труб является прокол, используемый при работе в глинистых и суглинистых грунтах (с трубами диаметром до 550 мм). Сразу отметим, что длина прокладываемого таким образом участка не должна составлять более 60 метров. Помимо этого, в подобной ситуации вам никак не обойтись без специальной техники (лебедки и домкрата, в частности).

Применение данного метода имеет несомненные преимущества, благодаря которым удаётся выполнять все работы без разрушения дорожного полотна (или какой-либо иной строительной конструкции). И действительно, в данной ситуации вы прокладываете трубопровод непосредственно под сооружениями или строениями, расположенными на поверхности земли.

Обязательным условием применения данной техники является учёт основных рисков, связанных с возможным осыпанием (размыванием) грунтовых слоёв в месте проводки трубопровода. Во всех таких случаях необходим элементарный учёт не только качества земного состава, но и глубины залегания грунтовых вод на участке предполагаемой прокладки.

В последнее время способ прокладки труб, не предполагающий рытья каких-либо траншей, пользуется у строителей всё большей популярностью и вытесняет постепенно другие варианты их проводки. Специалисты считают «прокол» наиболее надёжным методом и связывают это с такими его достоинствами, как:

Поэтапное выполнение работы

Сначала нужно выкопать с двух сторон дороги ямы. Их глубина должна равняться глубине устанавливаемой трубы. К этом показателю нужно прибавить ещё 20 сантиметров, чтобы было удобно работать.

Из приямка проводятся все последующие работы. Он продолжает траншею и по своей длине должен быть не меньше минимальной длины отрезка подготовленной трубы, которую предстоит вбивать в землю с помощью кувалды.

Такие же размеры должен иметь и приёмный котлован. В нём должно хватать места для удобного размещения. Примерные размеры могут равняться 60 на 60 сантиметров. Как правило, этого бывает вполне достаточно.

Отмечаем ось будущего отверстия. Чтобы это сделать, возьмите стальной прут, заточите его с помощью болгарки, как пику, и вколотите в землю в том месте, где будет проходить труба. Длина прутка не должна быть больше двух метров. В противном случае он просто согнётся. Вбив отрезок, приварите к его концу следующий, и повторяйте эти действия, пока пруток не появится в приёмном котловане.

Арматура или стальной прут указывают направление для вбивания трубы. Во время работы вы можете столкнуться с тем, что пруток упрётся в камень. В этом случае можно его не доставать из земли, так как это практически нереально, а просто отступить некоторое расстояние и начать работу заново.

На этом этапе забиваем трубу. Но перед этим нужно сделать из трубы большего диаметра специальную насадку, чтобы вбиваемая труба не расплющилась.

Кроме этого, край трубы, который будет уходить в землю, нужно сделать острым с помощью болгарки или даже нарезать на нём зубцы.

Выполнив подготовительные работы, наденьте стальную трубу на прут. Затем наденьте насадку и ударьте по этой конструкции два или три раза. После этого убираем насадку, в трубу проталкиваем тонкую пластиковую трубку до упора и включаем насос. На трубку лучше всего надеть муфту, с помощью которой будет зауживаться её диаметр, чтобы увеличить давление потока воды.

Не забудьте приготовиться к тому, что весь вымываемый грунт будет поступать в обратном, то есть по направлению к вам. Поэтому лучше заранее подготовить приямник и установить в него бочку, в которую будет стекать вся грязь.

Чтобы грунт попадал в бочку, понадобится воронка, на которую нужно надеть двухметровый шланг. Воронку можно сделать из пятилитрового бутыля, просто отрезав у него днище.

После того, как принимающая бочка будет заполнена практически полностью, насос можно поставить в неё, но не на самое дно, а только на середину. Чтобы насос не сломался, его нужно защитить фильтром. В качестве фильтра подойдёт и небольшое ведро из пластика, в котором просверливаются дырки небольшого диаметра.

Вымыв часть земли из трубы, снова возьмитесь за кувалду и повторите третий этап. Когда вся труба уйдёт в почву, к ней нужно приварить следующий отрезок и повторить весь цикл, пока труба не появится с другой стороны дороги.

Когда работа будет завершена, направляющий штырь будет свободен от грунта. Его можно использовать повторно, чего не скажешь о той трубе, которая была забита в грунт. Её уже нельзя использовать по прямому назначению, так как качество сварки при проведении такой работы могло пострадать. Поэтому стальная труба используется в качестве изолирующего футляра для трубы, имеющей меньший диаметр и изготовленной из других материалов.

Этот метод доказал свою эффективность при использовании стальной трубы с диаметром 57 миллиметров. В неё затем была установлена ПВХ-труба для водоснабжения, диаметр которой составлял 32 миллиметра.

Конечно, можно использовать и трубы с большим диаметром, но тогда потребуется либо сливать отработанную воду в подготовленную траншею, либо устанавливать ёмкость, имеющую большой объём.

Как проложить трубу под дорогой: технологии простые, быстрые и трудоемкие

Во время строительства дома и обустройства участка владельцам земли приходится решать множество задач. Очень часто затруднения связаны с прокладкой различных коммуникаций там, где находится почти непреодолимое препятствие: например, железнодорожное полотно или проезжая часть. В этом случае возникает закономерный вопрос о том, как проложить трубу под дорогой. Методов решения головоломки есть несколько, однако самой популярной технологией остается «прокол под дорогой». Его можно сделать своими силами, но сначала лучше познакомиться с этим способом бестраншейной прокладки коммуникаций, а потом узнать об альтернативных вариантах.

Особенности бестраншейной прокладки

Традиционный траншейный метод не лучшее решение не только для коммуникаций, прокладываемых под дорожным полотном, потому что:

Бестраншейный метод, при котором покрытие остается целым, экономически выгоден. Кроме того, мастеров-хозяев привлекает доступность метода для непрофессионалов. Есть и другие преимущества:

Минусом можно считать некоторые расходы на специальное бурильное оборудование, и на персонал, который его обслуживает. Однако плюсы в этом случае более весомы.

Что следует сделать до прокладки трубопровода?

Разработка проекта и его согласование — первый этап, который предстоит выполнить хозяевам. В любом проекте строительства должен быть подробный, точный план прокладки коммуникаций.

Получение одобрения

Предварительное согласование с органами местной администрации позволит избежать всех проблем в будущем:

«Самодеятельное» подключение к магистрали без согласования проекта может привести к такому же результату.

Как проложить трубу под дорогой: методы

Прямой прокол не единственный способ пройти препятствие безо всяких потерь. При прокладке магистралей используют:

Чтобы определить, как проложить трубу под дорогой, какой из вариантов предпочесть, необходимо обращать внимание на целый ряд факторов. К ним относятся:

Еще один рассматриваемый пункт — экономическая целесообразность применения того или иного метода. Поскольку главным требованием в данном случае является сохранения целостности участка дороги, чаще выбор останавливают на «проколе». Этот способ постепенно вытесняет все остальные технологии прокладки труб.

Что такое прокол под дорогой?

Прокол грунта не что иное, как пробивание (продавливание) грунта в горизонтальном направлении. Этот вариант дает гарантию, что целостность дорожного покрытия не будет нарушена. К тому же этот процесс не требует выемки земли. Он позволяет уложить трубы диаметром до 550 мм, поэтому одинаково подходит для прокладки под дорожным полотном водо-, газопроводов, канализации, а также электрических кабелей.

Желание избежать лишних расходов при прокладке коммуникаций вполне резонно: затраты на строительство маленькими не назвать, а горизонтальное бурение с помощью оборудования относительно недорого, но некоторую сумму все же отнимет. Если заняться работой самостоятельно, то можно добиться существенной выгоды — от 30 до 40%. Сам процесс бестраншейной прокладки состоит из нескольких этапов. Это:

За счет работы почва под дорогой становится плотнее, а само покрытие остается неповрежденным. При большой ширине дороги — свыше 10 м — используют специальную буровую установку, предназначенную для ГНБ. Меньшая длина прокола существенно облегчает работу, особенно если она проводится вручную.

Особенности прокладки водопровода

Раньше для того, чтобы провести водоснабжение к дому, использовалось землеройное оборудование, нарушавшее гармонию ландшафта. После засыпки траншеи земля проседала, что приводило к необходимости проведения дополнительных восстановительных работ. Сегодня с помощью специальной техники появилась возможность прокладки подземных коммуникаций без повреждений поверхности. Использование современных технологий позволяет в сжатые сроки и с высокой точностью проходить труднодоступные участки, где нет технической или другой возможности отрывки траншей.

Желая подвести на участки центральное водоснабжение, их владельцы не хотят перекапывать территорию, чтобы не нарушать целостность дорожек, цветников и газонов. Метод бестраншейной прокладки труб позволяет с высокой точностью подвести их к точке водозабора в любом месте под фундаментом дома. Аналогичная задача возникает перед строителями после возведения здания, к которому необходимо подвести трубопровод, но нет возможности перекрывать проезд канавой. С помощью специальной техники имеется возможность затянуть в подвал пластиковую магистраль диаметром до 700 мм.

Как сделать прокол самостоятельно?

Как уже было отмечено, этот ручной способ применяют, но только если ширина дорожного полотна не превышает 10 м. В этом случае мастеру будет необходима хорошая физическая подготовка, но даже «Гераклу» помощники не помешают. Перед тем как детально рассматривать вопрос о том, как проложить трубу под дорогой, придется заняться поисками оборудования, инструментов и материалов.

Что потребуется найти?

Для операции надо собрать все необходимое. В список входит:

Еще потребуется приобрести несколько отрезков стальных труб нужного диаметра.

Как делают прокол арматурой?

Процесс прокладки трубопровода вручную включает несколько этапов.

После окончания проводки траншеи и приямки закапывают, затем тщательно уплотняют грунт.

Как проложить «трубы трубой»?

В этом случае тоже будет нужно приобрести материалы, а насадку на рабочий инструмент можно сделать самостоятельно. Для прокола понадобится:

Это технология также проста, поэтому этапы затруднений не обещают. Сначала из инструментальной стати изготавливают наконечник, который приваривают к трубе.

Завершающая операция — срезание наконечника и деформированного торца трубы болгаркой. Если ее собираются вынимать, то эту часть работы делают непосредственно во время укладки трубопровода, иначе возможен обвал.

Помощь ручного бура

Это еще один, относительно простой вариант для тех, кого не устраивают предыдущие методы. В этом случае мастеру будет необходимо приобрести двухметровый ручной бур: метр инструмента плюс метр удлинителя. Еще потребуется:

Работа поэтапно выглядит так:

Если грунт под дорогой не слишком податливый, то рекомендуют из траншеи-выхода заранее сделать небольшой подкоп, а затем надежно укрепить его досками. Когда почва на месте работы каменистая, то могут возникнуть препятствия, которые придется героически преодолевать.

Метод горизонтально-направленного бурения

Когда ширина полотна превышает 10 метров, лучше использовать другую технологию — горизонтально-направленное бурение, либо кратко — ГНБ. Максимальный диаметр труб для этой операции — 1200 мм, но такие цифры не нужны частным застройщикам. Возможна укладка любых магистралей — как металлических, так и пластиковых. Для горизонтально-направленного бурения мастеру понадобится специальная буровая установка, предназначенная для этой работы.

Ее устанавливают в том месте обочины, где будет располагаться вход трассы трубопровода под дорогой. Для бурения отверстия используют монитор и локаторы: это оборудования даст возможность избежать даже минимальных отклонений от заданной траектории. ГНБ — способ, который используется для прокладки коммуникаций под любыми (искусственными, природными) объектами, на любой глубине.

Прокладывание трубопровода с помощью буровой установки также состоит из нескольких этапов.

Последний этап — протягивание трубопровода. Для этого к трубе шарнирной серьгой прикрепляют насадку с вертлюгом, который позволит избежать вращения элемента. Другой конец вертлюга соединяют с риммером, после чего трубопровод затягивают в скважину.

Да, это возможная альтернатива, но она потребует дополнительных вложений. Если кому-то интересно, во сколько примерно обойдется аренда оборудования, то говорят, что «ангажирование» установки вместе с персоналом в среднем будет стоить 1000-1400 рублей в час. Цены, конечно, умеют расти.

Оценка альтернативных вариантов

Помимо метода управляемого прокола существуют и другие варианты устройства коммуникаций в толще грунта без устройства траншей. Иногда альтернатива может оказаться более приемлемой, чем прокол, все зависит от конкретной ситуации.

Горизонтально направленное бурение, которое также называют наклонно-направленным, используется для прокладки напорных и безнапорных трубопроводов. Бурение этим способом выполняется с поверхности земли. Диаметр отверстия следует взять на 30-50% больше, чем размеры труб, которые предполагается в нее уложить.

Отверстие расширяют не сразу, а в несколько этапов. При этом используется бентонитовый раствор, который смешивается с взрыхленным грунтом и облегчает его удаление из ствола. Кроме того, эта рабочая жидкость используется для охлаждения бурового инструмента, а в дальнейшем она образует на стенках шахты слой, который защищает их от разрушения.

Бурошнековое бурение

Это еще один ответ на вопрос о том, как проложить трубу под дорогой. В данном случае в роли главного рабочего агрегата выступает гидравлическая установка. Такая бестраншейная прокладка трубопровода отличается от предыдущего метода.

Внутрь тоннеля незамедлительно устанавливают трубы или футляры. Максимальный диаметр таких отверстий составляет 1720 мм.

Продавливание грунта

Метод продавливания грунта относится к бестраншейным способам кладки трубопровода. Метод продавливания требует использования гидравлической установки. За одну смену она способна проходить до 10 метров. Для укладки трубопровода более 80 метров, трасса разделяется на несколько участков.

Кроме этого, при продавливании необходимо устройство финишного и стартового котлована. В них устанавливают гидравлические устройства. Каждый участок проходят два раза: в прямом и обратном направлении. По технологии методика сложнее, в отличие от прокола, но его возможно использовать в различных типах грунта.

Другие методы проводки труб

Есть еще 2 вида оборудования, которое может быть использовано в зависимости от характеристик грунта.

Оба варианта достойны рассмотрения, так как они эффективны и обещают минимальные потери времени. И серьезную экономию, так как даже при аренде оборудования и приглашении специалистов прокол обойдется дешевле. Говорят, что разница может быть очень ощутимой — от 30 до 40%.

Использование метода ГНБ при прокладке водопровода

Прокладка водопровода методом ГНБ представляет собой процесс, включающий нескольких этапов. Все начинается с получения задачи и составления проекта. Его необходимо согласовать с многочисленными инстанциями, в зоне ответственности которых будет проходить скважина и располагаться строительная площадка.

После утверждения проекта начинается бурение скважин, которое проводится в такой последовательности:

На заключительном этапе в месте выхода колонны на поверхность к ней цепляется трубопровод и затягивается в скважину.

Имеет ли смысл делать работу своими руками?

Перед тем как принять окончательное решение по вопросу, как проложить трубу под дорогой, надо поразмышлять о целесообразности этого предприятия. Если тоннель будет иметь протяженность более 10 метров, то в этом случае лучше оказаться от «подвига», так как процесс отнимет много времени и сил.

Тот же вывод можно сделать, если на участке есть другие проложенные поземные коммуникации, или на территории существуют труднопроходимые участки. Мягкий грунт (песчаный, глинистый) несколько упростит задачу, однако нужно хорошо знать не только свой участок, но и все особенности этапов.

Прокол своими руками можно рассматривать, если:

Если есть какие-либо сомнения в собственных силах, а подготовительные работы, которые могут занять несколько недель, не вдохновляют, то лучше обратиться к профессионалам. Они с поставленной задачей справятся за несколько дней. Стопроцентная гарантия сохранности дорожного полотна и трассы — еще одно преимущество, ее все-таки не сможет дать самостоятельная работа.

Как проложить трубу под дорогой? Непросто, если мастер и его ассистенты выбрали неблагодарный ручной труд и такие же инструменты. Легко и быстро, если большую часть работы будет выполнять специальная техника и профессионалы. Многие мастера, решившие сделать прокладку без помощи оборудования, сталкиваются в неожиданными проблемами. Поэтому, кажется, что имеет смысл пожертвовать небольшую сумму (1000-1500 р), но зато избежать лишней головной боли.

Виды проколов

В зависимости от применяемых механизмов, принципа прокладки канала для прокладки труб различают следующие виды прокола:

Для удобства работы на противоположных концах траектории прокладываемой трубы выкапываются два котлована (приямка) – начальный и финальный.

Продавливание

Данный вид прокола выполняется следующим образом:

При прокладке водопроводной полиэтиленовой трубы зимой в фазу протяжки ее прогревают паяльной лампой или горелкой. Это необходимо для того чтобы полиэтилен стал более гибким, не трескался и не деформировался при прохождении в пробуренном для него канале.

Горизонтально направленное бурение

Такой способ широко применяется при прокладке водопроводных сетей диаметром до 200 мм. Прокол выполняется специальными самоходными установками на гусеничном ходу, способными работать в условиях ограниченного пространства и топкого грунта.
Технология выполнения горизонтально-направленного бурения состоит из следующих этапов:

Размер (диаметр) риммера и расширенной скважины должен быть на 30 мм больше диаметра трубы, которую в нее помещают.

В процессе работы внутрь штанг буровой колоны и на наконечник (рабочую головку) подается специальный состав, способствующий разрушению пробуриваемой породы, снижению трения штанг о почву, удалению пробуренной породы из скважины. Собирающийся в приямке буровой состав после завершения работ откачивается, очищается от частиц породы и с помощью химических реагентов регенерируется для последующего использования.

Бурошнековое бурение

Данный способ бестраншейной прокладки водопроводных и других коммуникаций заключается в следующем:
В пробуренную таким способом трубу помещают несколько водоподающих магистралей

Гидропрокол

Данный вид прокола выполняется с помощью установки горизонтального бурения, в которой на конце первой штанги буровой колоны одевается специальная головка, пробивающая почвенную толщу перед собой при помощи мощной струи воды, создаваемой центробежным насосом.
Применяется такой метод для прокола рыхлых песчаных и супесчаных почв.

Вибропрокол

При вибропроколе рабочий орган пневмопробойника помимо вращательных движений совершает также и мощные возвратно-поступательные (как отбойный молоток). Благодаря этому, такие установки могут быстро и качественно прокалывать даже самый плотный глинистый или суглинистый грунт.

Тонкости выбора подходящего способа

Способ прокладки коммуникаций с помощью горизонтального бурения выбирают еще на стадии проектирования конкретного процесса. Если бестраншейная прокладка труб будет выполняться в рамках строительства какого-то объекта, например, жилого дома, то работы могут стать частью общего строительного проекта.

При проектировании учитываются следующие сведения:

В процессе строительства иногда необходимо изменить уже составленный проект. Это может быть вызвано желанием сократить расходы, используя, например, пластиковые трубы вместо стальных. Кроме того, план расположения подземных коммуникаций на объекте не всегда оказывается достаточно точным.

При выполнении работ могут обнаружиться такие неучтенные трубы или кабели. Все эти моменты могут потребовать изменений в проекте, а это может сказаться и на решении о способе бурения.

Если глубина прокладки коммуникаций невелика, возникает опасность просадки верхнего слоя грунта, особенно, если при бурении использовался бентонитовый раствор. В таких случаях лучше отдать предпочтение горизонтальному шнековому бурению.

Очень часто метод бурения определяется тем, какая именно техника имеется в распоряжении организации, выполняющей заказ.

Например, если строители располагают домкратами или установкой для горизонтального направленного бурения, то ему и будет отдано предпочтение перед методом прокола. Чаще всего такие изменения продиктованы соображениями экономической выгоды.

Прокол под водопровод своими руками поэтапно

Сделать прокол под землей для водопровода самостоятельно, без привлечения специалистов и подрядных организаций можно при его длине не более 30 м. Такие работы за исключением приобретения материалов не будут стоить их исполнителю ни копейки, позволяя не только сэкономить деньги, но и приобрести полезный опыт в прокладке коммуникаций проколом.

Материалы и инструменты

При выполнении прокола дороги для водопровода своими руками из материалов необходимы только стальная толстостенная труба диаметром 40 мм с приваренным острым наконечником пирамидальной или конусной формы. Сделать такой рабочий орган лучше из прочной инструментальной стали – непрочный материал, встречаясь в почве с твердыми включениями, прослойками глины, может быстро выйти из строя, деформировавшись.

Из инструментов для данной работы потребуются:

Этапы прокола

Простая технологии прокола под дорогой или другим препятствием состоит из следующих этапов:

Выемка трубы из прокола производится непосредственно при укладке в него водопровода, чтобы земля вокруг проделанного канала не обвалилась и не засыпала его.

Какие инструменты понадобятся

Прокол под дорогой можно выполнить своими силами. Перед началом работ необходимо подготовить следующий набор материалов и инструментов:

Кроме инструментов, понадобятся недюжинная физическая сила и терпение.

Как сделать прокол под фундаментом для водопровода своими руками

Желание сэкономить на прокладке коммуникаций вполне обосновано — горизонтальное бурение стоит немало, а необходимость подведения коммуникаций существует всегда: при постройке дома, необходимости преодоления естественных препятствий (озер, рек) или прохождения через проезжую часть.

Экономия при самостоятельной прокладке коммуникаций может составить от 30 до 70%. Все зависит от того, какие именно действия вы будете выполнять самостоятельно, а какие закажете на стороне.

Примерные затраты при выполнении прокола своими руками/при обращении к специалистам

от 800 руб. за метр погонный

Обращение к специалистам

от 2500 руб. за метр погонный
