Как сделать прицеп для мотоблока своими руками от начала до конца

Прицеп для мотоблока: характеристики, чертежи, сборка

За последнее десятилетие мотоблоки стали незаменимым помощником в различных сферах деятельности, но наибольшую популярность они заработали в сельском хозяйстве.

Преимущество такой спецтехники заключается в том, что мотоблок можно оснащать различными дополнительными узлами, которые выполняют огромный спектр работ. Более того, если к мотоблоку добавить прицепное устройство, то он становится полноценным, небольшим грузовиком, который может транспортировать разнообразные грузы.

Такое транспортное средство является настоящим спасательным кругом для многих фермеров. Он позволяет сэкономить много времени, а также средств на покупку хозяйственного транспорта или его аренде.

Характеристики стандартных прицепных механизмов

Мотоблок, сделанный на производстве имеет, как правило, стандартные характеристики и размеры, поэтому прицеп для мотоблока также желательно подбирать исходя из определенных параметров:

Цены на телегу для мотоблока могут быть существенными, поэтому многие хозяева, занимающиеся сельским хозяйством, с целью экономии пытаются сделать прицеп для мотоблока. Постройка подобного прицепа дело не сложное, но все ровно к этой работе необходимо тщательно подготовиться, учесть возможные нюансы и углубится в технологию дальнейшего изготовления.

Чертежи

Зачастую для самодельного прицепа к мотоблоку берут листы из стали или оцинкованные аналоги. Иногда еще используют специальный надежный пластик. Естественно, металлические листы имеют больший срок службы, но пластиковые аналоги обойдутся в меньшую сумму.

Когда материал для самодельной тележки для мотоблока выбран можно начинать составление чертежа, и схем всех несущих элементов: рабочий кузов, водительское кресло, а также рама.

Чтобы выполнить такую работу – не нужно являться конструктором-механиком, но предварительный набросок должен быть составлен грамотно.

Почему необходимо тщательно подготовится? При создании тележки для мотоблока нужно начертить модель, указать на все сложные участки, определится с габаритами, а также учесть все узлы и соединительные детали. В чертеже должны быть предусмотрены ходовые и несущие элементы.

Место для водителя должно быть правильно соединено с основным модулем, а также с поворотным узлом. Присоединять все необходимые узлы непосредственно к мотоблоку необходимо при помощи тупиц и консоли. Нужно изготовить цепной механизм (осевой стержень).

Верхняя ось будет служить опорой, а узел поворотного механизма должен вращаться вокруг оси на подшипниках, которые должны быть защищены качественным антипыльником. Все пустоты вокруг таких подшипников обязательно должны быть заполнены смазочной смесью.

Собираем ходовую часть

Для создания удобного водительского кресла много деталей вам не понадобится. Части, которые испытывают большую нагрузку, это поворотник, а также дышло, поэтому их необходимо укрепить ребрами жесткости. Чтобы прикрепить водительское место к мотоблоку – нужен шарнир.

Как говориться «не нужно придумывать велосипед». Отличным вариантом будет конструкция – «труба в трубе». Благодаря такому соединению получается подобие шарнирной системы, благодаря чему колесная база водительского места самостоятельно поворачиваться. Такое соединение снижает вероятность деформации тележки для прицепа.

Устанавливать водительское место к центральной трубе следует на болты, а также шпильки и контргайки. Предварительно выточите в трубе продолговатое отверстие для качественного фиксирования болта, и свободного вращения.

Рессоры, навесы и колеса устанавливают от любых автомобилей и мотоколясок, но в строгом соответствии с предполагаемыми нагрузками. Данные детали желательно приварить к балке, окончания при этом нужно присоединить к лонжерону.

Для дышла зачастую берут трубу сечением (60×30 мм), которую нужно приварить к передней части лонжеронов. Лучи краями необходимо приварить к тяговой сцепке. Таким образом выходит некий аналог заводского варианта дышла.

Рама прицепа

Рама тележки для мотоблока играет роль её несущей конструкции. Габариты и остальные элементы рассчитываются исходя из её размеров. Любые неточности должны быть выявлены и обязательно устранены, потому что в будущем могут возникнуть серьезные проблемы при соединении различных деталей, уголков, труб и швеллера.

1 — раскос (уголок 21×21×З), 2 — рамка сиденья (уголок 21×21×3), 3 — стояк (труба 50×25×4), 4 — стойки сиденья (уголок 40×40×4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40×40×4), 7, 8 — опоры колесной оси правые (уголок 32×32×4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40×40×4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40×40×4), 18 — косынки (s4).

Самым идеальным решением для создания рамы являются прямоугольные трубы с сечением (60×30 мм). А для траверса необходимо использовать квадратный профиль из стали (25×25 мм). Для придания конструкции большей надежности эти элементы необходимо сварить, а также укрепить при помощи специальных поперечников, при этом нужно оставить выступы над лонжеронами.

Для стоек к лицевой части выпусков необходимо приварить с двух сторон продольный профиль. Далее необходимо приварить верхнюю обвязку стоек с поперечным сечением (25 мм).

Выбирать необходимые материалы нужно по определенным характеристикам, которые обеспечивают дополнительную прочность, а также исключают вероятность деформации при повышенных нагрузках. Легкая тележка для мотоблока изготавливается из прямоугольных или круглых труб, а также из металлических уголков.

Чтобы наиболее качественно произвести прикрепление прицепа для мотоблока к его несущей конструкции понадобятся следующие элементы:

Качественная несущая конструкция способна обеспечить необходимый запас прочности, и позволит транспортировать на прицепе тяжелые и крупногабаритные грузы. В случае частого использования прицепа для езды по пересеченной местности такая рама будет отлично справляться с поставленными задачами.

Для обеспечения максимально качественных соединений понадобиться сварочный аппарат, что позволит добиться высокой прочности, а также долговечности.

Создаем каркас

Как сделать прицеп для мотоблока своими руками? Изготавливается такое средство передвижения из листового метала (1 мм), профнастила, досок из разнообразных пород дерева (2 см) и оцинкованных листов. Для изготовления каркаса можно воспользоваться автомобильным кузовом или коляской от мотоцикла.

Проще говоря, для подобных работ подойдут различные материалы, не удорожающие конструкцию.
Если кузов создавать из деревянных досок, тогда их стыки необходимо укрепить специальными накладками из металла. Лучше всего подойдут уголки. Крепить такой каркас нужно при помощи болтов и трех опорных рамок.

В случае создания кузова из оцинкованных листов или профнастила следует использовать металлический профиль. Его необходимо тщательно набить по периметру всего днища для обеспечения его защиты от преждевременного выгибания и других видов деформации.

Конструкция средних прицепов

Работу с такой конструкцией необходимо начинать с произведения расчетов, и создания грамотного чертежа. Мотоблоки средних размеров имеют повышенную мощность, поэтому они легко транспортируют прицепные устройства массой до 500 кг.

Для создания конструкции мастера советуют использовать металлопрокат, который отлично справится с поставленными задачами. Исходя из общих габаритов конструкции необходимо просчитать сколько понадобится металлопроката, а также швеллеров, играющих роль сцепной рамы.

Только максимально точные подсчеты позволят существенно сэкономить на материалах и расходниках, а также намного облегчат сборку прицепа.

Если кузов изготавливается из досок, тогда их стыки нужно скрепить металлическими накладками. Далее кузов необходимо прикрепить к раме при помощи опорных балок. К недостаткам такого прицепа можно отнести отсутствие откидного борта.

Далее необходимо приступать к сборке ходовой части. Для этого можно использовать то, что есть под рукой, от мотоколясок и т. п.

Что касается колесной оси, то эту роль на себя возьмет стержень из стали, диаметр которого 30 мм. Расчет длины должен быть произведен таким образом, чтобы колесная часть сильно не выступала из-за пределов кузова. Стержень необходимо приварить к корпусу и лонжерону.

Конструкция тяжелого прицепа

Создание таких прицепов подразумевает использование прицепного устройства от автомобиля. Если предварительно подготовит необходимые детали и инструменты, то такая сборка займет примерно 2 дня.

Необходимые материалы:

За основу берем ось из швеллера. Габариты телеги для мотоблока рассчитываются из ваших потребностей. Привариваем с двух сторон швеллера переднюю автомобильную полуось, а сверху укладываем профиль. Профиль необходимо уложить по центру конструкции.

По краям швеллера (на стыке торцов с полуосями) уложите трубы длинной 2 метра, таким образом, чтобы стык разделял все трубы пополам. Уложить трубы необходимо параллельно друг от друга. Концы труб нужно перпендикулярно скрепить при помощи уголков.

Таким образом центральный трубный профиль играет роль дышла. От передних углов конструкции необходимо протянуть уголки или профиль, благодаря чему будет обеспечиваться дополнительная прочность. На готовую раму можно устанавливать кузов, а также водительское сиденье. Прицеп для мотоблока необходимо прикрепить к дышлу.

Предполагать, что тележка для мотоблока обойдется вам почти даром не стоит. Цены на материалы и прочие элементы бывают существенными, поэтому придется потратиться. Перед преступлением к работе советуется составить смету, в которую нужно вписывать все расходы.

По статистике тележка для мотоблока может стоять на половину дешевле по сравнению с заводскими аналогами. Но необходимо понимать, чтобы добиться такого результата – нужно провести серьезную работу.

На этапе подготовки к работам нужно тщательно обдумать возможные проблемы, а также заготовить все инструменты и материалы. Производство самодельного прицепа может занять время, поэтому нужно заранее выделить несколько дней. В среднем такая работа занимает одну неделю, но не исключено, что может понадобится и больше свободного времени.

Делаем прицеп для мотоблока: 4 варианта изготовления своими руками

Необходимость наличия прицепа для мотоблока в приусадебном хозяйстве сложно переоценить. Он может пригодиться для множества дел: перевозки рассады и собранного урожая, а также необходимых инструментов и даже мусора. Потратив всего несколько дней на то, чтобы сделать прицеп для мотоблока своими руками, можно значительно облегчить себе в дальнейшем работу.

Самая простая модель прицепа

Для строительства нужной в хозяйстве конструкции необходимо подготовить:

Рама прицепа представляет собой цельную конструкцию, размещенную на каркасной решетке. Для ее обустройства необходимо сделать две траверсы из уголка 25х25 мм, которые будут выступать в роли передней и задней поперечин, и лонжероны из трубы 60х30 мм. Все элементы соединяют с помощью пяти поперечин так, чтоб в результате образовалась решетка.

Простая модель прицепа с откидными бортами – очень нужная в хозяйстве вещь. С его помощью можно не только перевозить ящики и мешки с собранным урожаем, но любые длинномерные грузы

При обустройстве платформы решетки нужно разместить относительно лонжеронов поперечины и траверсы так, чтоб оставались небольшие выпуски. К ним в последствие будут приварены продольные трубы.

К продольным трубам с помощь сварки прикрепляют четыре стойки, к верхней части которых приваривают обвязки из уголка 25х25 мм. Чтобы оборудовать прицеп откидными бортами, рамки конструкции делают отдельно от каркаса. Решетку платформы покрывают дюралалюминиевым листом, фиксируя его болтами. Для зашивки бортов можно применить более тонкие металлические листы, закрепляя их на обвязках и стойках при помощи сварки.

Для изготовления балки два швеллера одной длины вставляют друг в друга, оборудуя один из концов конструкции колесными осями. Готовую балку при помощи рессор соединяют с лонжеронами. Для этого концы рессор надевают на ось кронштейна и ось серьги, а центральную часть приваривают стремянками к балке.

Дышло изготавливают из прямоугольных труб 60х30 мм. Для изготовления двухлучевой конструкции передние концы труб состыковывают и приваривают к корпусу тягово-сцепного устройства агрегата, а задние с нахлестом в 200 мм приваривают к передним концам лонжеронов.

Прицеп готов. При желании его можно оборудовать стоп-сигналами, поворотниками и габаритными огнями.

Изготовление многофункционального прицепа

Этап #1 – подготовка материалов для строительства

Планируя самостоятельно сделать прицеп, необходимо прежде всего разработать чертеж, в котором рассчитать размеры конструкции и представить ее будущий вид.

Продумывая габариты и грузоподъемность конструкции, следует рассчитывать, чтоб с помощью прицепа за одну ходку можно было перевезти в среднем 6-7 мешков овощей, общая масса которых составляет около 400-450 кг

Определившись с размерами прицепа, нужно просчитать необходимое количество метров металлопроката. Также надо просчитать количество швеллеров, которые будут выступать в роли рамы для сцепки. Уделив этому этапу достаточно внимания, можно не только сэкономить расходы, обезопасив себя от возможных затрат на приобретение лишних саморезов и уголков, но и увериться в правильности своих действий.

При изготовлении самодельного прицепа никак не обойтись без сварочного аппарата, поскольку на саморезах функциональная конструкция долго не продержится.

Для обустройства прочной рамы прицепа подойдут стальные уголки сечением 50х25 мм и 40х40 мм, а также обрезки труб прямоугольного и круглого сечения. На изготовление кузова прицепа потребуются доски толщиной 20 мм и брус размером в 50х50 мм для опорных балок.

Этап #2 – изготовление основных элементов

За основу при изготовлении можно взять готовую разработку конструктивной части.

Прицеп имеет повышенный запас прочности, что позволяет использовать его на сложных рельефных поверхностях

Конструкция имеет четыре основных узла: кузов, водило, рама и колеса. Все они соединены посредством сварки.

Для повышения прочности конструкции в области стыка дышла с корпусом поворотного узла предусмотрены четыре ребра жесткости

Кузов представляет деревянную конструкцию, собранную из 20 мм досок, углы которой оборудованы стальными уголками. Прикрепляется кузов к раме прицепа с помощью трех деревянных брусьев – опорных балок.

Рама прицепа изготавливается из набора стальных элементов: труб, уголков и прутка

Поскольку такой прицеп представляет собой одноосевую конструкцию, распределение нагрузки должно быть таким образом, чтоб центр тяжести был смещен в переднюю часть, не выходя за ось колес. Единственным недостатком такого кузова является то, что не предусмотрены откидные борта. При желании конструкцию можно немного усовершенствовать, обустроив откидные стенки. Также желательно сделать на кузове бортовые петли с лямками, которые будут необходимы для фиксирования груза в процессе перевозки.

Этап #3 – обустройство ходовой части

Ходовая часть конструкции является одной из ключевых при изготовлении самодельного прицепа для мотоблока.

Колеса и рессоры можно приобрести новые, но намного проще использовать отслужившие свой срок детали отечественного автомобиля, к примеру, с «Москвича» или «Жигулей»

При обустройстве колесной оси достаточно использовать стальной стержень диаметром в 30 мм. Длина стержня должна быть такой, чтоб в собранном виде конструкции колеса не выступали за ободы кузова. Стержень с помощью сварки прикрепляют через косынки и уголковые опоры к лонжеронам и корпусу продольного шарнира.

Чтобы соединить прицеп с мотоблоком нужно изготовить консоль. Она будет прикрепляться к кронштейну навесного оборудования, поэтому верхняя ее часть должна повторять обводы держака окучника. Нижняя часть консоли представляет собой ось, вокруг которой с помощью радиально-упорных подшипников в закрепленном положении свободно вращается поворотный узел водила.

Оригинальный вариант, предложенный автором, предусматривает шарнирное соединение водила с прицепом

Дышло вставляют в трубчатый корпус продольного шарнира и закрепляют при помощи упорного кольца. Такое конструктивное решение облегчает управление агрегатом на неровных поверхностях, поскольку колеса прицепа будут работать независимо от колес самого мотоблока.

Прицеп почти готов к эксплуатации. Остается только разместить впереди кузова сидение для водителя и прикрепить в специальной рамке на дышле водила подножку, на которую можно опираться в процессе езды.

Другие варианты изготовления прицепов: видео примеры

Управление агрегатом водитель будет осуществлять с сидения, держась и манипулируя рычагами. Сидение желательно оборудовать мягкой подушкой, чтоб не превратить работу с прицепом в настоящее испытание на выносливость организма к тряске.

Прицеп для мотоблока своими руками, чертежи самодельных телег

Самодельный прицеп к мотоблоку

aleks8881-08-2016, 11:45 22 100Техника / C/x техника

На сегодняшний день когда сельское хозяйство проходит свое перерождение, а частные хозяйства становятся все более крупными, требуется и соответствующая вспомогательная техника. И на помощь сельчанину приходит мотоблок, раньше крестьянин пахал лошадью, а ныне пашет земельку мотоблоком). Времена меняются, а суть остается прежней.

Мотоблок очень хороший помошник в ведении частного хозяйства, с ним хозяин выполняет не один ряд задач связанных с земледелием, покосом травы и заготовкой сена на зиму, полив, транспортировка грузов. Лучше помошника не найти.

Как и сам мотоблок все навески к нему продаются в специализированных магазинах, но если все покупать выйдет кругленькая сумма.И по причине экономии многие умельцы идут на хитрость и делают многие навески и агрегаты своими руками. К примеру прицеп стоит не менее 15000 рублей, а изготовив самостоятельно в 3 раза дешевле.

В основном их делают из металлического уголка, проф трубы сваривая раму и кузов, а колеса и ступицы используют от стареньких жигулей, или другой легковой машины.

Что бы понять как правильно нужно делать прицеп к мотоблоку, необходимо наглядно рассмотреть фото и чертежи.
Перед тем как перейти к самоделке, рекомендуется изучить перечень необходимых материалов и инструментов.

Материалы
1) проф труба квадратного сечения
2) уголок
3) колеса 2 шт
4) мост
5) фанера
6) болты
7) гайки
8) нержавейка
9) арматура

Инструменты
1) болгарка
2) дрель
3) сварочный аппарат
4) молоток
5) набор гаечных ключей
6) токарный станок
7) кисть

Для начала автор предлагает ознакомиться с чертежами будущего прицепа.
А так же вот схема.

Далее автор подобрал подходящий мост.

Затем производит сварку рамы.

Делает нижнюю часть.

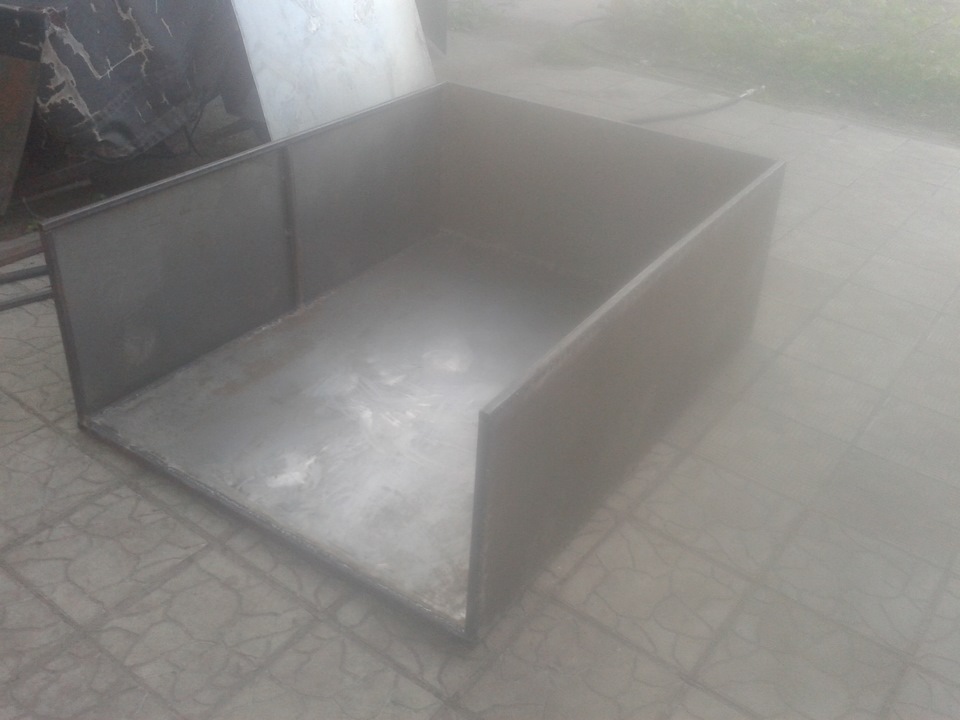

Продолжает работы по кузову.

Замеряет расстояние под сиденье.

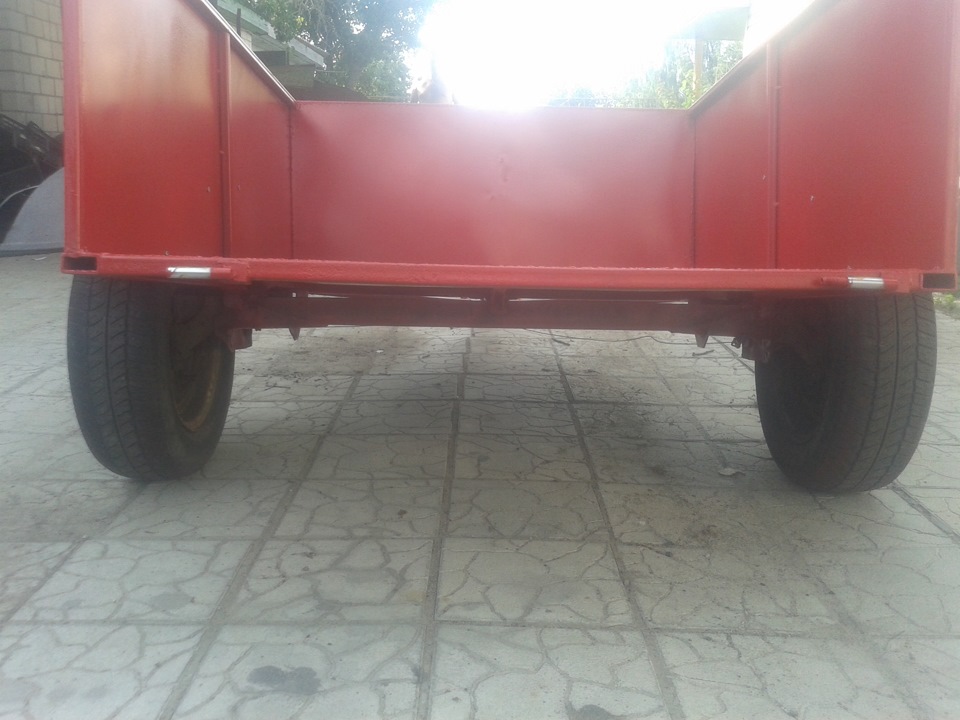

Проверяет крепление колес.

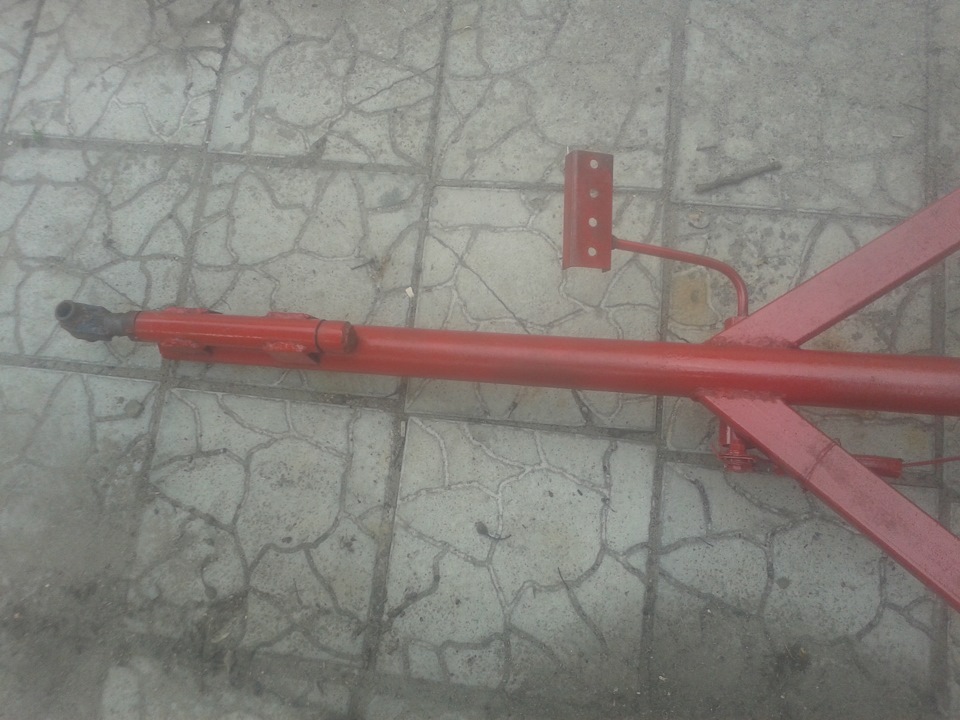

Так же на токарном станке автор выточил палец из прочной стали для сцепного устройства.

Все подогнал и проверил

Все отлично подошло.

Сделал усиление конструкции.

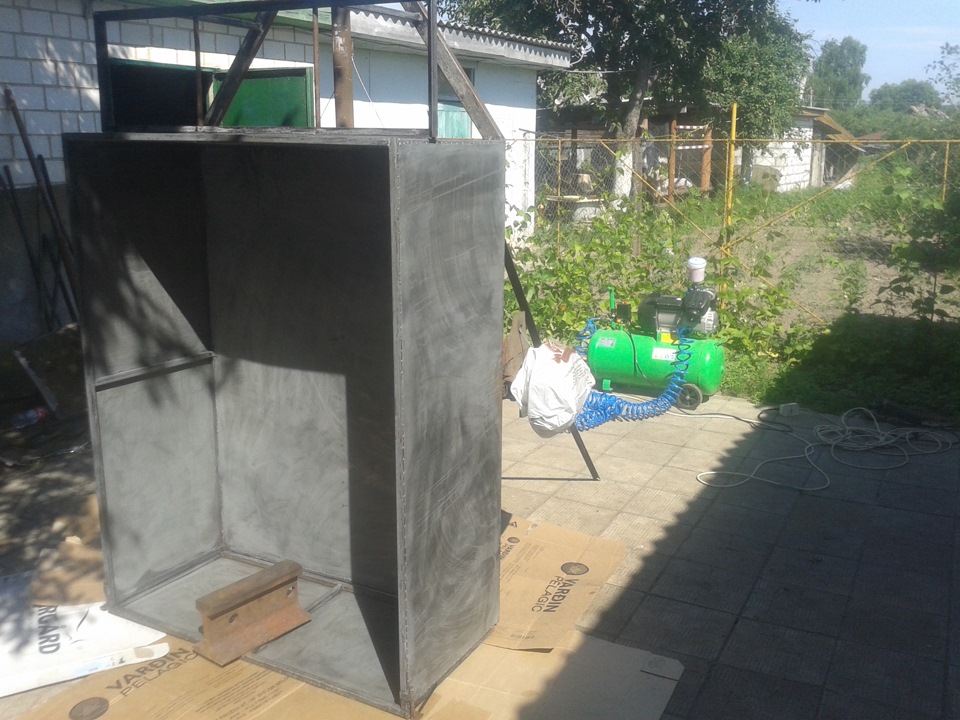

Сделал самосвальный кузов.

В сцепке с мотоблоком.

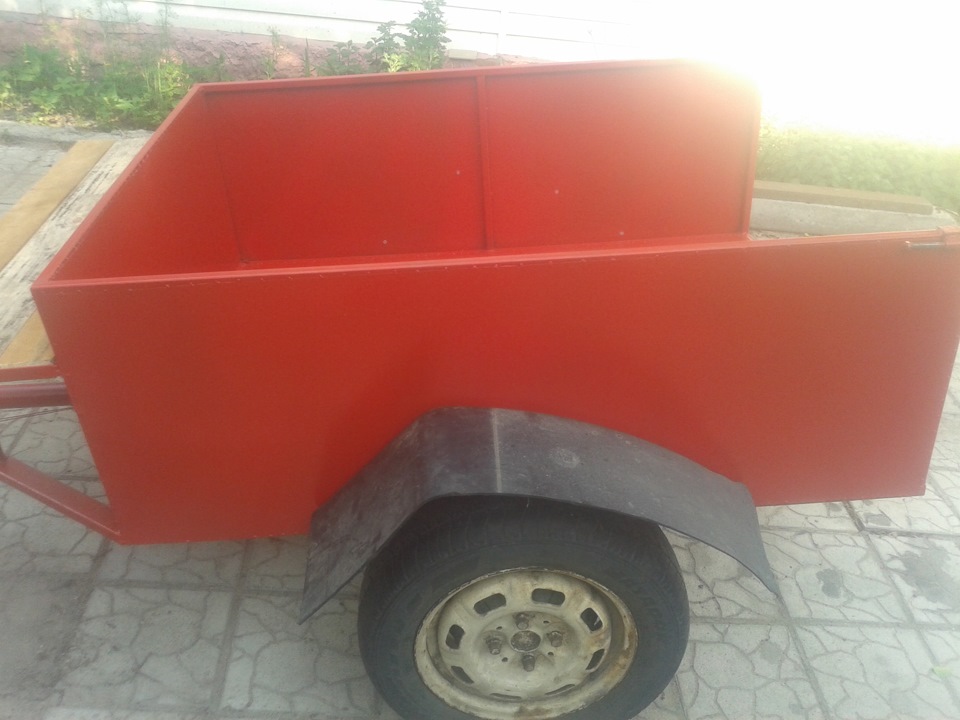

Кузов мастер покрасил в красный цвет.

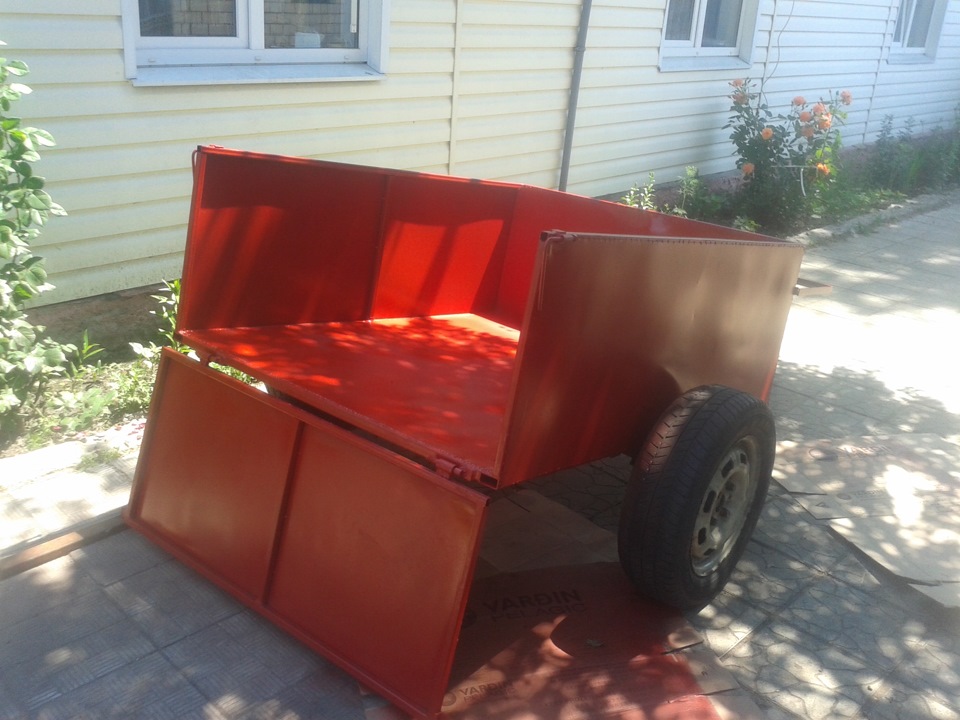

Вот такой красавец получился.

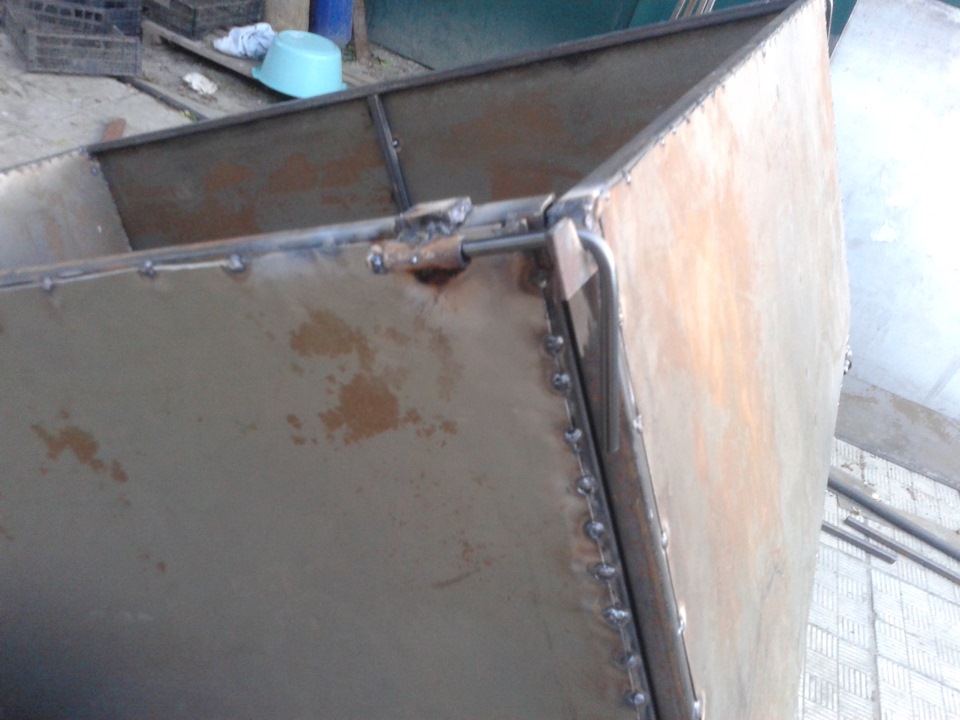

Далее из оцинкованного металла делаются борта.

Пол и боковые борта.

Сделано сиденье и подставка для ног.

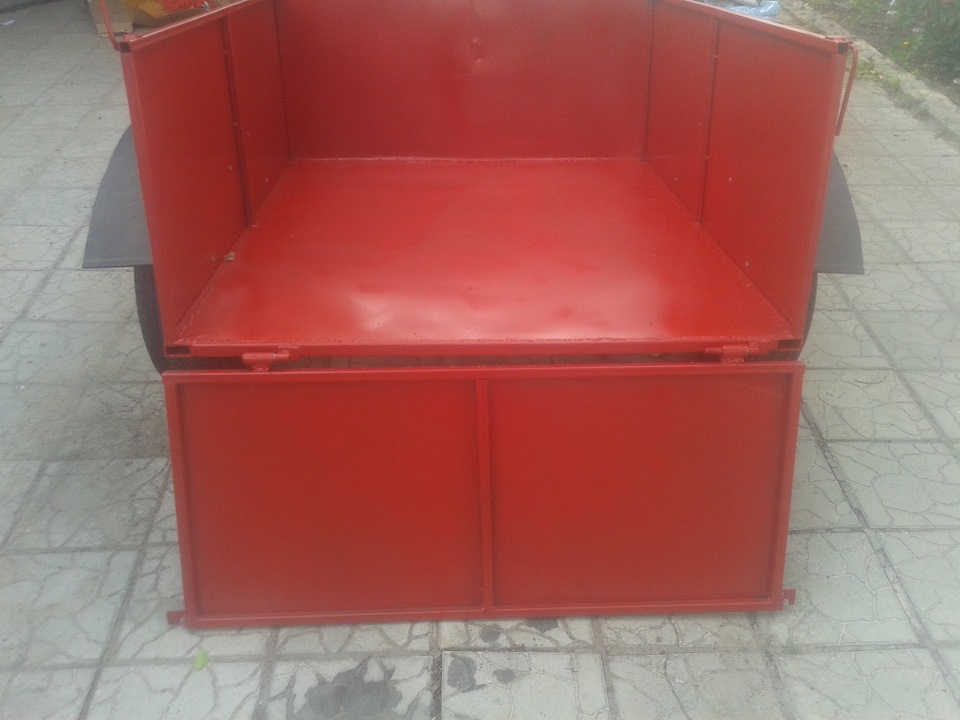

Борт автор сделал открывающимся.

Подставка из нержавейки.

Все работает исправно.

Вот собственно и все что хотелось описать, у автора получился отличный прицеп для мотоблока.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Прицеп самосвал для мотоблока. Сборка часть 2

Как сделать прицеп для мотоблока своими руками от начала до конца. Смотреть фото Как сделать прицеп для мотоблока своими руками от начала до конца. Смотреть картинку Как сделать прицеп для мотоблока своими руками от начала до конца. Картинка про Как сделать прицеп для мотоблока своими руками от начала до конца. Фото Как сделать прицеп для мотоблока своими руками от начала до конца

Прицепное устройство для мотоблока своими руками

Прицеп для мотоблока, вещь нужная, а порой даже необходимая в частном хозяйстве. В данном материале рассмотрим, как сделать прицеп для мотоблока своими руками, ориентируясь на чертежи и описание к ним.

На схеме ниже, самодельный прицеп к мотоблоку, способный перевозить груз весом более 400кг, но обо всем по порядку. Прицеп оснащен водительским местом, он неприхотлив в эксплуатации и довольно прост в изготовлении.

Прицеп к мотоблоку — приступаем к изготовлению

Прицеп для мотоблока: 1 — кронштейн навесных орудий мотоблока «Электроник», 2 — консоль, 3 — водило, 4 — подножка (доска 20мм), 5 — сиденье водителя (доска 20мм), 6 — рама, 7 — кузов (доска 20мм), 8 — балка опорная (брус 50×50мм, 3 шт.), 9 — болт М8, 10 — кольцо упорное (труба 58×4), 11 — колесо (от мотоколяски СЗД, 2 шт.). – общ. Вид

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

— Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

— Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

— При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема «Тележка для мотоблока своими руками».

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 — консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Самодельный прицеп к мотоблоку видео подборка

Так же, представляем видео, на которых показано как сделать прицеп для мотоблока своими руками на опыте людей справившихся с эти делом.

Дополнительные чертежи самодельного прицепа

Дополнительные материалы с подробным описанием и схемами отдельных узлов прицепного усройства для мотоблока, помогут определиться с конструкцией и дадут представление о этапах сборки.

Чертеж общего вида

1 — корпус шарнирного узла; 2 — дышло (труба 43x43x5); 3 — подножка (рифленый лист (сталь.)s5); 4 — рама (труба 43x26x5); 5 — багажник (крышка-сиденье условно не показана); 6 — борт (стальной лист s1,5); 7 — поручень (труба 21×1,5); 8 — стойка (труба 18×1,5, 8 шт.); 9 — дно (стальной лист s1,5); 10 — корпус полуоси (2 шт.); 11 — косынка (лист (сталь) s5, 6 шт.); 12 — вкладыш борта (проволока диаметром 3мм); 13 — стенка ящика, задняя (лист (сталь) s1,5).

Поворотный узел прицепа

1 — корпус; 2 — подшипник 180205Е(2шт.); 3 — ось; 4 — дышло прицепа; 5 — шайбы; 6 — гайка М20х1,5; 7 — шплинт; 8 — втулка распорная; 9 — вилка шарнирного узла мотоблока.

Сиденье-крышка и багажник

1 — обивка (искусственная кожа); 2 — поролон; 3 — петля шарнира (2 шт.); 4 — основание (фанера/двп s12); 5 кант (алюминиевый профиль); 6 — ящик багажника (лист (сталь)s1,5); 7 вкладыш борта (проволока диаметром 3мм); 8 — стенка ящика, задняя (лист (сталь) sl,5).

Ходовой узел

1 — полуось; 2 — подшипник 206 (2 шт.); 3 — сальник (войлочное кольцо); 4 — корпус полуоси; 5 — втулка распорная; 6 — стопор (винт М8, 2 шт.); 7 — пружинное кольцо, упорное; 8 — ось прицепа (труба 49×4,5); 9 — рама.

Педаль тормоза

1 — ось; 2 — подножка; 3 — педаль; 4 — амортизатор (резиновое кольцо); 5 — дышло; 6 — пружина возвратная; 7 — рычаг педали; 8 — кронштейн крепления главного тормозного цилиндра.

Устройство гидравлического тормозного привода: 1 — педаль тормозная; 2 — цилиндр тормозной, главный; 3 — штуцер присоединительный; 4 — трубопровод; 5 — тройник; 6 — скоба (полоса 60×14, s2); 7 — втулка резиновая.

Другие материалы по теме:

Обзор самодельного прицепа для мотоблока.

Самодельный прицеп к мотоблоку

Покупка мотоблока как необходимого средства производства для многих стала необходимостью, но для нормальной работы агрегата в обязательном порядке в комплект нужно купить прицеп. Однако в предлагаемых моделях не всегда учтены необходимые особенности, а в этом кроется одна из причин того, что многие владельцы таких помощников предпочитают самостоятельно конструировать прицеп для мотоблока своими руками.

Для самостоятельной постройки прицепа к мотоблоку самому можно сделать:

Чертеж прицепа для мотоблока

Для облегчения работы необходимо приобрести или использовать готовые элементы:

Виды и назначение моделей основных конструкций мотоблочных прицепов

Основные виды и модели прицепов для мотоблоков, созданных своими руками, классифицируются по типу конструкций кузовной части самоделки:

Цельная конструкция прицепа включает наличие жесткого несъемного корпуса бортов. Благодаря жесткости конструкции прицеп позволяет перевозить грузы как в насыпном, так и в фасованном виде. Кузов имеет большую жесткую платформу рамы, связанную сварным соединением с ограждениями бортов. Для загрузки и выгрузки предусматривается откидной задний борт.

Конструкции-трансформеры являются прицепами универсального применения, они имеют функции как прицепа с жестким кузовом, так и платформы для перевозки крупногабаритных грузов. Рамная основа – жесткое основание, а откидные или съемные борта при трансформировании образуют дополнительную площадь плоской платформы.

Самосвальный тип мотоблочных прицепов позволяет проводить опрокидывание и без дополнительного усилия проводить выгрузку сыпучих грузов.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

В качестве необходимых материалов понадобятся:

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Вас также могут заинтересовать самодельные тележки для мотоблока.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Крепление прицепа к мотоблоку

Дышло прицепа, как и раму, изготавливают из труб 60×60 или 60×30 мм. Это двулучевая конструкция с соединением в сцепном устройстве. Сцепное устройство устанавливается в месте схождения балок дышла. Задние концы труб привариваются с нахлестом и усилением к лонжеронам прицепа.

Сочленение прицепа со сцепкой мотоблока должно обеспечивать легкость поворота движителя при передвижении и одновременно надежность соединения с прицепом.

В простом варианте в роли сцепки к штатному прицепному устройству может быть использована серьга из металлического прута или арматуры диаметром не менее 20 мм. Как вариант, используется стандартное сцепное устройство для автомобильных прицепов и фаркопом.

Для надежного сочленения и удобства управления мотоблоком в месте соединения балок дышла вваривается труба диаметром 40 мм, длиной 100 мм. Внутри трубы на двух подшипниках устанавливается ось прицепного устройства. Со стороны прицепа труба глушится шайбой для фиксации оси прицепного устройства, диаметр отверстия шайбы соответствует диаметру оси прицепного устройства.

Ось прицепного устройства прицепа с одной стороны имеет резьбу для фиксации гайкой со шпилькой, а с другой приваренную сцепку для присоединения к мотоблоку.

Сцепка на конце оси, обращенной к мотоблоку, выполняется из квадратной трубы 60×60 мм длиной 80 мм. Сквозное отверстие в трубе, просверленное через две противоположные стороны, должно соответствовать диаметру фиксирующего пальца сцепки мотоблока и надежно входить внутрь прицепного устройства. Внутри квадратная труба усиливается дополнительными пластинами металла. Края трубы закругляются так, чтобы не создавать дополнительных трудностей при повороте.

Со стороны прицепа ось прицепного устройства фиксируется с помощью гайки и фиксирующей шпильки.

В итоге при соединении прицепного устройства прицепа в проушину сцепки мотоблока и фиксации сцепки пальцем мотоблок и прицеп должны надежно соединяться, при движении обеспечивать устойчивость и легкость управления.

Подборка видео

Суповой набор: Самодельный прицеп в мотоблоку

Суть в том, что мы с отцом любим чего нибудь по ковырять…или смастерить;)
Вот и по этому мы решили сварить прицеп для мотоблока… На продажу… Или родственнику продадим;)
Короче оценивайте любители рукоделия 😉

Делали вечером по 2 часа в день;) в итоге 2 недели;) Вроде получилось достойно;)
Тормоза сделали… Кстати педаль тоже от старого масляного аморта;)
Размер борта 1.5 м на 1.2 … Высота борта 50 см;)

Каркас приварен к балки…плюс усилен уголками…и поперечка приварена к балке… Короче проварены все стыки соединения балки с каркасом.

Тормаза задействованы родные… балка ведь от Москвича… Так что протянули трос и соединили с педалью 😉

Кому нравится, жмите кнопарь =)

Метки: прицеп своими руками.

Комментарии 139

Спасибо за фото отчет.долго искал балку на прицеп.самая оптималтная от азлк 2141 без переделок.либо срезать все и поставить рессоры от 2140.только не пойму стоит ли ставить поперечину.

здравствуйте) лишним не будет)

Автор молодец, класс!
Теперь буду знать как к своему сделать прицеп.

Ой, дочитался о модели, москвич 41?

Себе хочу такой, на китайский «цудо конь» сделать!))Молодец, добротный помогайка!) С какой модели балка?

Вопрос как поворачивает? Интересует поворотный механизм

последняя фото;) я пропустил ее;) все исправил 😉

Он без подшибников там, я так понимаю.

мощный получился помогатор! респект автору!

Спасибо;) Че нибудь будем делать)))))

Спасибо) в живую лучше) фотик гауно)))))

Такой прицеп и к квадрику в деревне не заменимая вещь, лучше и не надо!

У меня прицеп от мотоблока приделан к квадрику использую по полной, на твой смотрю абзавидовался 🙂

прикольно;) все же с квадриком интереснее;) чем на мотоблоке))))) Да ладно … ); не такой уж идеальный прицеп;) но приятно)))))

Может под лавкой ящички сделать

Надр было пружины сделать, а то жестко будет

Блин… это телега… зачем там пружины?)

Согласен, на мотоблоке пружин нет и здесь не к чему.

не гоночный болид… и не комфортный мерседес;) так что все четко;) зато грузи и не бойся за рессоры или пружины)))))

Это точно! Чем проще тем надежней! За тормоза отделная похвала! Молодца!

спасибо)) рад что есть те которым нравится)) а не говорят что мол и что тут такого…)))

Прочел тот пост о котором ты упомянул, «такие люди» присутствуют везде, и могут даже обосрать любую конструкцию, даже идеальную. Приятно было почитать отчет, а это главное. В разделе кулибинство имеет место быть самое настоящее.

спасибо) Просто действительно, показал на примере как мы варили;) Насчет развесовки да… нужно ось переносить чуток назад.но у меня маленький прицеп…я решил не переносить))) И тем более скажем так, первый опыт;) Кто то уже даже что то подчерпнул для себя что то интересное;) Ведь идеи приходят очень спонтанно;) Я ломал голову как педаль сделать из подручных средств…в итоге пошел масл.аморт 😉 как то та;)

Как мне кажется развесовка норм, если необходимо загрузить ось мотоблока то можно смещением груза, а так ведь еще вес водителя есть, и черезмерная нагрузка на сцепном устройстве тоже некчему. Во всем надо находить +

крылья просто ОГОНЬ!)))))

конечно понравилось))) я прицеп переделал под лодочный, так крылья сделал из локеров от ВАЗ2101

классненько, в закладки, а можно размеры в студию(рамы, дышла)?ну или в личку хотяб, спасибо зарание!

Можно. Напиши зпвтра днем. Померяю любые размеры )

Хорошо спасибо большое, напишу))))

Малорики! За идею с москвичевской балкой огромное спасибо. Расскажите поподробнее про систему тормозов у прицепа очень интересно!

Ну в этой балке стоят обычные барабаны и колодки… я протянул трос и подвел к педали… все;)

А как они через прицепное подключается? А все понял это не к автомобилю прицеп…

)))) там же написано))) к мотоблоку)))))

Че-то я сегодня особо внимателен ))))

У меня есть самодельная ось, на основе 21-х цапф. Могу продать. Состояние новой. С серьгами и крепежом.

Так почём продаёшь?

да кину в рекламу 300 у.е)

да)) Гидравлические тормоза зачет;)

Тормоза важная штука, груженого под горку конкретно несет, без них улетишь моментом.

Здорово! Единственно, железо надо было изнутри к каркасу крепить — выгребать удобнее.

думал… зато вид не тот тогда…хотелось все же аккуратненько что бы было)

Знал как сделать готовый не купил бы.
Зачёт!

Пространство под сидухой у моего отца более рационально используется.
Там ящик а крышка мягкая и откидывается.
Ну а за прилежность плюс…

ну сделали так;) первый опыт так сказать)))

ну в том что сделали прицеп;)

Повозки делали ещё в древнем Риме, не вижу ничего новаторского

аххаха))) не нравится не смотрите;) Не претендую на лучшую телегу для мотоблока;) Просто сделал…показал…

В следующий раз, напиши как ты пуговицу пришил, опыт кто нибудь почерпнет. Такую херню люди выкладывать начали, лишь бы написать а там хоть трава не расти

Ну не всем же как некоторым «мажористым мааасквичам» выкладывать как наклеечки за штукарь наклеил да колпачки на колесики прикупил. Чел руками работал и сам придумывал и подгонял, пилил и варил, в результате получилась телега. Но она ему и была нужна. Хорошая и добротная. И не покупная из Ашана или Икеи или где там еще модно такое покупать.
И сообщество это как раз для таких вот постов о том, как люди реально сами делают вещи, а не хвалятся покупочками и наклеечками. Так что если кто тут и не по адресу — так точно не автор поста.
Мужик молодец, на таких Россия держится, а кредитно-понтовому офисному планктону — мое личное фубля и неуважуха. Вот так-то.

И немного урока географии: Гомель это Беларусь, и исходя из вашей логики, то Россия держится на Белорусах )) просто 5 баллов )))

Во во, про что и речь. В этой башченке деление людей только на 2 типа: великие мааасквичи и остальные холопы. А там за МКАДом — это вообще просто текстуры. Давно ль сам-то стал мааасквичом вместо понаеха?
Дана, куле тут пытаться вразумить столь двоичный разум. Давай, купи еще пару наклеечек и приклей на новый кредитный тарантас. И отчет не забудь. Адиос, мучачо 🙂

Надо быть идиотом, чтобы завидовать кредитам, съемной хате в Бутово и узколобости 🙂

Изготовление самодельной телеги для мотоблока своими руками: чертежи, размеры, видео

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Предпочтительнее всего широкие колеса, так как это повышает проходимость транспортного средства.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Виды прицепов

Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:

После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.

Основные этапы работы

Алгоритм создания навесного оборудования для мотоблока включает несколько основных шагов:

После предварительного ознакомления с ходом работы становится вполне понятным, как сделать прицеп для мотоблока своими руками.

Размеры тележки для мотоблока

Габариты прицепа зависят от необходимой грузоподъемности.

Кузов стандартного размера, который может выдержать вес 2,5 ц., равен:

Когда выбраны параметры подходящей тележки, нужно рассчитать количество метров металлопроката и число швеллеров для изготовки рамы и сцепки.

Подготовка списка материалов

Рекомендуется написать перечень нужных материалов исходя из того что уже есть в наличии и по мере необходимости добавлять остальное по продвижению сборных работ. Если вместо профильной трубы квадратного и прямоугольного сечения уже имеются в наличии круглые трубы. Рекомендуется разработать сооружение устройства на базе своего сырья.

Составление чертежа

Итак, с особенностями модели и материалами разобрались, пора приступать к составлению чертежа прицепа для мотоблока или наброска схемы предполагаемого оборудования. Оптимально правильным вариантом будет, если изобразить прицеп с разных сторон с пометками выбранных размеров составляющих навесного устройства.

Здесь не обязательно быть настоящим инженером или чертежником, продуманного наброска вполне буде достаточно.

Конструкция телеги и чертежи

Мотоблок – довольно полезное в сельском хозяйстве оборудование. Чтобы увеличить показатель эффективности его использования, необходимо применять специальное навесное оборудование – насадки. Наиболее практичным является мотоблочный прицеп, прикрепление которого позволит использовать мотоблок как транспортное средство. Стоит отметить, для этого совершенно необязательно приобретать полностью готовый заводской вариант, можно попробовать сделать тележку самостоятельно, используя максимально простой комплекс оснащений и агрегатов.

На чертеже ниже можно увидеть, что представляет собой самодельная тележка на мотоблок, из каких основных агрегатов он состоит и что стоит использовать при его разработке.

Какие инструменты и материалы нам понадобятся

Чертежи для тележки лучше разработать самостоятельно, исходя из характеристик вашего мотоблока. Мы предлагаем для ознакомления типовую конструкцию.

Иллюстрация дает общее представление об изделии. При разработке собственного проекта вы сами определите, какие элементы конструкции в каком сочетании должны присутствовать в тележке.
