Как сделать прерывистый сигнал на авто
Звуковые сигнализаторы автомобиля
Сигнализатор открывания дверей.
Данное устройство представляет собой простой мультивибратор собранный из простых и доступных элементов. Он формирует прерывистый звуковой сигнал (частотой примерно 2 кГц) с частотой повторения около 4 Гц. В случае открывания дверей или багажника установленный в салоне под задним сиденьем пьезоизлучатель BF1 издает прерывистый звуковой сигнал, который информирует водителя о том, что какая-то из дверей незакрыта, либо не закрыт багажник. Справедливости ради стоит заметить, что в иномарках уже давно используются подобные системы с негромким и мелодичным звуком.
Устройство не требует наладки, и при исправных элементах начинает работает сразу. Подключается оно параллельно лампам освещения салона. Полярность подключения значения не имеет, поскольку в схеме есть диодный мост (VD1…VD4). При открывании дверей (капота, багажника), в салоне автомобиля загорается свет, и подается питание на мультивибратор. Схема работоспособна в диапазоне напряжений от 5 до 15 В, что вполне соответствует бортовой сети. Изменением (в небольших пределах) номиналов цепочек C1-R2 и C2-R4 можно изменить период и частоту звукового сигнала.
Сигнализатор заднего хода.
Описанную схему с небольшой доработкой автор использует для подачи громкого сигнала через динамик ВА1 при движении автомобиля задним ходом. В этом случае схема и динамическая головка компактно размещаются в багажнике возле задней панели. В качестве корпуса для этой схемы удобно использовать подходящую мыльницу. Звук из динамика получается достаточно громкий, чтобы привлечь внимание прохожих к движущемуся задним ходом автомобилю на расстоянии до 20 м.
Сигнализатор поворотов.
Данная схема подает звуковые сигналы при включении сигналов поворота. Часто (особенно на старых моделях автомобилей) водитель забывает выключить сигнал поворота после завершения маневра, что приводит к напряженной ситуации на дороге для других участников движения.
В данной схеме излучатель BF1 будет сигнализировать о том, что сигнал поворота включен. На двух элементах DD1.1 и DD1.2 микросхемы DD1 собран простой генератор звуковой частоты. Вывод 7 микросхемы DD1 подключен к «массе» автомобиля. Точки «а» и «б» схемы подключаются к проводам переключателя поворотов в корпусе рулевой колонки. Искать их необходимо опытным путем или по электрической схеме автомобиля. Сопротивлением обмотки излучателя BF1 должно быть не менее 1600 Ом чтобы не создавать чрезмерной нагрузки на выход логического элемента DD1.2. Схема и излучатель располагаются под приборной панелью машины.
Улучшайзинг: прерывистый стоп сигнал

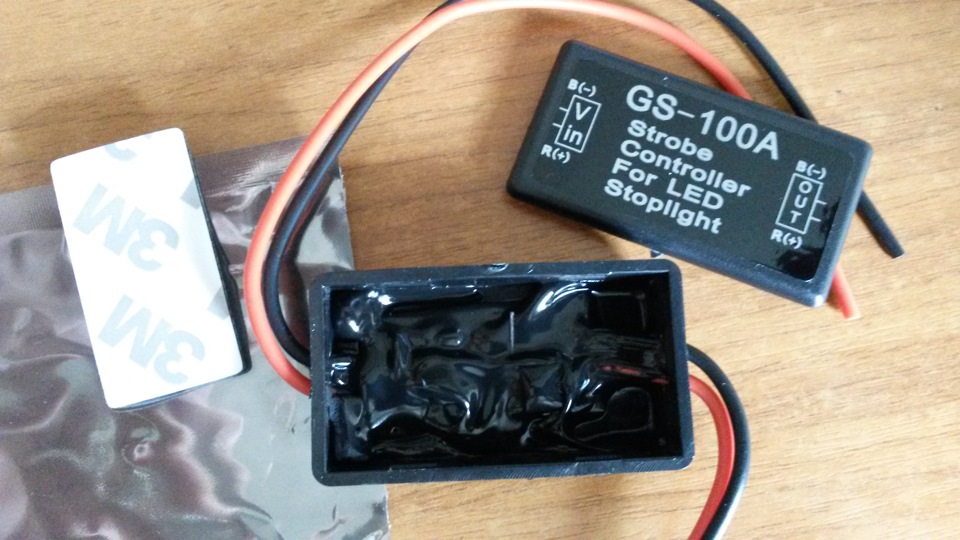

Привет друзья. Бродил как то по сайту AliExpress, и наткнулся на прикольную штукенцию. В описании говорилось что это: Горячая распродажа строба вспышки контроллер мигалкой модуль для из светодиодов автомобилей тормозной хвост стоп сигнал
Подключается к ДОП сигналу.
Заказал, дошла за 2 недели.

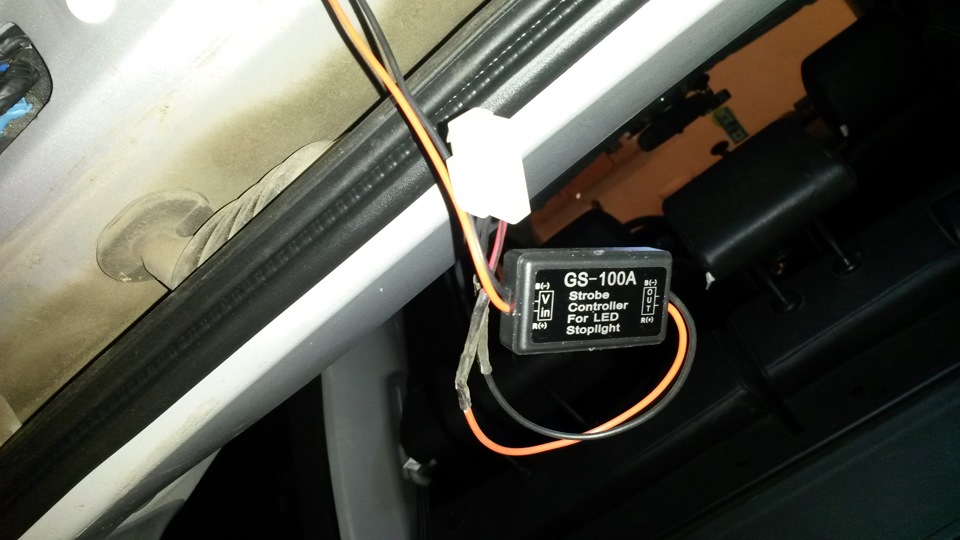

По поводу установки все предельно просто. Добираемся до дополнительного стоп сигнала на двери. Снимаем его. И в разрыв ставим блок. Я резал провод до фонаря припаивался и термоусадкой изолировал.
Потом обернул блок остатками шумоизоляции чтобы он негромыхал. Собрал все в обратной последовательности.
Мигает при нажатии на тормоз. 4 раза быстро, 4 раза медленно, потом постоянно.
Проверил работу с включенным двигателем, работает исправно (в одном месте попадалась запись что для работы нужно ровно 12в если чуть больше то не работает)
Пример работы этого блока на видео
Great Wall Hover 2011, двигатель бензиновый 2.0 л., 122 л. с., полный привод, механическая коробка передач — тюнинг
