Как сделать песчаный фильтр для бассейна своими руками

31.07.202231.07.2022 admin 0 Comments

Как сделать песчаный фильтр для бассейна своими руками

Дельные рекомендации, как сделать песочный фильтр для бассейна своими руками из пластиковой бочки

Очистка воды в бассейне требует использования дорогостоящего и довольно капризного оборудования. Не каждый владелец готов выкладывать немалые суммы за устройство, работающее всего несколько месяцев в году.

Поэтому многие пользователи изготавливают песчаные фильтры самостоятельно, что дает немалую экономию и позволяет вполне эффективно очищать воду в бассейне.

О том, как сделать песочный фильтр для бассейна из пластиковой бочки своими руками, расскажем в статье.

Преимущества и недостатки самодельного устройства

Преимущества такого устройства:

Самодельные фильтры обладают некоторыми недостатками:

Инструкция по изготовлению

Песочный фильтр — довольно простая конструкция, которую можно собрать без использования сложных специальных узлов или деталей.

Необходимо заранее рассчитать его размер, руководствуясь величиной чаши бассейна, подобрать соответствующую пластиковую бочку или иную емкость.

Инструменты и материалы

Необходимо приготовить следующие материалы:

Кроме этого, необходимо найти насос мощностью 150-200 Вт. Он будет обеспечивать циркуляцию воды по кругу (бассейн-фильтр-бассейн).

Понадобятся инструменты:

Перечислены только самые необходимые принадлежности. В зависимости от уровня подготовки и сложности проекта могут потребоваться дополнительные инструменты или материалы.

Чертеж

Для изготовления фильтра необходимо иметь перед глазами рабочий чертеж или хотя бы изображение устройства в разрезе.

Не обязательно делать фильтр в точном соответствии с изображением. Главная цель — понимание устройства и особенностей размещения узлов фильтра.

Этапы работы

Сборка фильтра происходит в следующем порядке:

На этом сборка фильтра считается завершенной, можно приступать к дальнейшим работам.

Подключение и обслуживание

После того, как фильтр собран, его надо подключить к бассейну, выполнить первый запуск.

Как подключить?

Подключение не представляет особой сложности:

Теперь можно выполнить первый запуск:

Здесь можно оценить качество очистки, сделать выводы о работоспособности фильтра.

Как обслуживать?

Обслуживание самодельного фильтра заключается в замене наполнителя. Песок извлекают из емкости, промывают ее изнутри и засыпают новый, чистый наполнитель.

Некоторые пользователи промывают песок, переключая шланги на подачу воды в обратном порядке и сразу сливая воду в канализацию. Однако, получить ожидаемый эффект от этого непросто — надо установить дополнительный прямой слив в канализацию и оснастить его собственным вентилем.

Вся самая важная и полезная информация о песочных фильтрах для бассейнов находится в этом разделе.

Видео по теме статьи

Песчаный фильтр для бассейна своими руками из пластиковой бочки, видео-инструкция:

Заключение

Самодельный песочный фильтр из пластиковой бочки позволит очистить воду в бассейне и сэкономить немалые деньги. Процесс изготовления не представляет сложности, основные усилия обычно прилагают при настройке изделия.

Окончательный вариант способен заменить заводскую модель и продемонстрировать длительный срок службы. Ремонт или обслуживание не представляют сложности, а расходы на них гораздо меньше, чем при использовании готовой модели.

Схемы и инструкции, как сделать песочный фильтр для бассейна своими руками

Домашний бассейн нуждается в своевременной очистке воды. Но готовые фильтры от производителей имеют высокую стоимость.

Есть альтернативное решение – изготовление песочного фильтра для бассейна своими руками из подручных материалов. Следуя инструкции и чертежам, можно создать удобное приспособление, которое будет бороться с загрязнением воды.

Плюсы и минусы самодельного устройства

Преимущества самодельных устройств:

Недостатки самодельных конструкций:

Пошаговое руководство по изготовлению

Общая схема песчаного фильтра подразумевает наличие:

Изготовить песчаный фильтр можно из разных емкостей и материалов:

Из фляги

Для работы понадобится:

Порядок действий:

Как сделать песочный фильтр из алюминиевой фляги, подскажет видео:

Из расширительного бачка

Понадобится:

Порядок действий:

Песочный фильтр из расширительного бака, видео-инструкция:

Из пластиковой бочки

Понадобятся следующие материалы:

Порядок действий:

Из контейнера из пластика

Для изготовления понадобится:

Порядок действий:

Как выбрать и подключить насос к самодельному песчаному фильтру?

Мощность насосного прибора выбирают с учетом емкости чаши: вода будет проходить через очистную систему не меньше 3 раз в день.

Способы установки:

Обслуживание и уход

Чтобы очистная система работала эффективно, важно уделить внимание таким моментам:

Вся самая важная и полезная информация о песочных фильтрах для бассейнов находится в этом разделе.

Заключение

Изготовить песочный фильтр в домашних условиях несложно – это оптимальное решение, когда нет возможности приобрести готовую фильтрационную установку. Несмотря на то, что пропускная способность устройства будет ниже, чем у магазинного аналога, оно будет справляться с задачей очистки воды в бассейне.

Песочный фильтр для бассейна.

Сделал этот фильтр из молочной фляги на 40 литров. Так же есть обратная промывка песка. Насос Агидель. Манометр стоит для определения засоренности фильтра. Как только стрелка начинает подходить к 2атм или выше…значит пора делать обратную промывку. Для этого нужно с помощью кранов пустить поток воды в обратном направлении. Так же можно подключить шланг со скважины, что бы промыть песок и не забирать воду с басика. На фото пластмассовый быстросъем обломлен)))
После очистки каркасного басика у родственников моим фильтром, пришлось сделать еще один фильтр клон. Для этого были куплены необходимые элементы.
Фляги искали на авито…

Кстати есть несколько вариантов таких фляг. Нам нужен именно с таким хомутом с ручками и с раструбом на горловине(позже объясню зачем).

Этот второй фильтр я собирал два года назад. Тогда, почему то не стали покупать оцинковку и купили обычную черняшку.

Сверлим 2 отверстия в корпусе фляги на 1″

И собираем такую конструкцию…

Получился даже покомпактнее, чем мой…
Купили для него кварцевый песок. Все работает отлично, но выплыли косяки. Черняшка очень ржавеет и вся ржавчина идет в бассейн. А ее очень трудно отмыть с чаши. На моем фильтре таких проблем с ржавчиной нет. потому что он сделан из оцинковки) В итоге мне привезли новые оцинкованные фитинги и пришлось все перебрать заново!

Ничего сложного в этом нет…
Собираем сначала 2 лежака

Потом устанавливаем на флягу.

На дно фляги ставится кольцо из полипропиленовой трубы. Насверлены отверстия и труба обмотана сеткой для скважины. Верхняя труба (подача с бассейна) тоже сделана из полипропилена. Устанавливается раструбом вверх, что бы поток воды бился об крышку фильтра, а не в песок. Иначе струя будет делать промоину в песке и ухудшится фильтрация воды.

Песочный фильтр для бассейна своими руками: как правильного его сделать, установить и подключить — схема установки, режимы работы, инструкция по подключению и эксплуатации

Собственный искусственный водоем — это ни с чем не сравнимое удовольствие от купания и возможность освежиться жарким летним днем. Однако даже небольшое гидротехническое сооружение требует существенного ухода. Стоимость фильтрующих приборов в специализированных магазинах достаточно высока, но без них попросту не обойтись. Поэтому многие задумываются, как сделать песочный фильтр для бассейна своими руками, дабы не переплачивать и при этом добиться высокой эффективности.

Необходимо ли такое оборудование

Конечно, тем, у кого имеются совсем небольшие стационарные или надувные конструкции, решать вопрос с фильтрацией воды не приходится. После использования (купания) ее просто применяют для хозяйственных нужд и полива культурных насаждений на приусадебном участке. Когда необходимо, емкость вновь наполняют — и никаких проблем. Однако актуально это только в отношении резервуаров малого размера.

Несмотря на это, даже маленький искусственный водоем способен доставить своим хозяевам определенные трудности. После слива жидкости поверхность следует мыть, лишь потом снова заполнять мини-бассейн. Обслуживание — процесс достаточно трудоемкий, а освежиться в летний период хочется далеко не один раз в день. Что уж говорить о детях, которые готовы плескаться в искусственном водоеме круглосуточно.

Без надлежащего ухода вода быстро загрязняется. В ней размножаются вредоносные микроорганизмы и бактерии. Через некоторое время появляется отчетливый неприятный запах и зеленый цвет. Купание в таких условиях является небезопасным.

Кроме загрязнений, попадающих в водную среду вследствие использования человеком, стоячая жидкость становится пристанищем для:

От присутствия этих нежелательных элементов избавляются с помощью специальных сачков и водяных пылесосов. Однако полноценная очистка данными устройствами невозможна. Большая часть попадающих в воду веществ растворяется или остается в ней в виде взвесей. Именно поэтому очищать нужно не только поверхность и осадок, но и непосредственно жидкостный слой.

Как устроены средства фильтрации на основе песка

Песчаная фильтрующая система включает в себя пять основных элементов:

Сам бак изготавливается из нержавеющего материала (к примеру, пластмасса). Дренажный цилиндр из сетки-нержавейки. К нему подводится трубка вывода воды. Размер отверстий-ячеек должен быть меньше песчинок. В роли фильтрующей основы обычно задействуется кварцевый или стеклянный песок.

Разбираясь со схемой, как устроен песчаный фильтр для бассейна, несложно заметить, что прибор этот предельно простой. Сконструировать его можно из обычных пластмассовых бочек. Надежная крышка с горловиной уже имеются, остается только прикрепить отрезки труб и собрать отсек для дренажа из подходящей сетки.

Каким образом функционирует

Обратите внимание — корпус конструкции засыпается наполнителем не полностью. Между песочной основой и горлом должно остаться пространство. Во время работы прибора оно заполняется загрязненной жидкостью из искусственного водоема. Подача воды осуществляется с помощью насоса. Водная среда проникает сверху вниз через плотный слой песка, тем самым избавляясь от загрязняющих частиц, и уже очищенной подается обратно. Пока насосная система активна, циркуляция не прекращается.

Определить давление во время работы нагнетателя несложно с помощью манометра. Данные варьируются в зависимости от месторасположения механизма для накачивания жидкости:

В процессе очистки песчаный прибор фильтрации загрязняется. С целью промывки организуют подачу жидкостной среды в обратную сторону. В емкость снизу поступает чистая вода, а выходящую сверху загрязненную сливают.

Схема подключения песочного фильтра для бассейна

Если хотите сделать водоочистное устройство самостоятельно, вам потребуется его план-схема. За основу следует взять один из наиболее подходящих исходя из собственных возможностей и предполагаемых объемов жидкости, которую предстоит фильтровать.

Как устроен песочный фильтр, сделанный своими руками?

Для постоянной очистки воды в бассейне устанавливают специальные фильтры. Всего их несколько видов, и все мы их разберем, но остановимся на самом популярном – песчаном фильтре.

Рассмотрим подробно устройство песчаного фильтра для бассейна и как его собрать своими руками.

Какие существуют типы фильтров для бассейна?

Фильтры для бассейнов – это обязательный элемент в циркулирующей системе любого резервуара среднего или большого объема. Маленькие бассейны тоже могут оснащаться данным оборудованием, так как с фильтрами обслуживание проходит намного проще и вода остается чистой дольше.

Фильтры делятся на 3 категории в зависимости от принципа работы:

Давайте, разберем каждый тип в деталях.

Фильтр с диатомитовым наполнителем

Первые в этом списке фильтры работают с использованием дорогостоящего вещества – диатомита. Также его называют кизельгуром, инфузорной землей, целлитом и горной мукой. Очистка в таких устройствах проходит очень эффективно. Также вода получает частичную очистку от микроорганизмов.

Единственным минусом данной установки является ее высокая цена, поэтому диатомит применяется для очистки далеко не каждого бассейна.

Картриджные устройства

Такие фильтры устроены проще, и очистка проходит не так эффективно, как в диатомитовом. Вода проходит через корпус фильтра, где ее встречает картридж в виде мелкой сетки. В итоге вода, проходя через него, оставляет всю грязь в корпусе.

Сам картридж не дорогой и легко меняется при необходимости. Такие фильтры встречаются чаще, чем наполненные инфузорной землей. Но лидерами являются песочные фильтры.

Песочные фильтры

Их устройство действительно простое, а обслуживание не вызывает никаких проблем. В качестве наполнителя используется не обычный песок, а кварцевый. Он задерживает все мелкие частички грязи, которые находятся в толще воды.

Популярность свою данный тип получил благодаря доступной стоимости. Кроме того, многие удальцы собирают подобные агрегаты своими руками, и в итоге фильтрующее устройство обходиться за совсем небольшие деньги.

Принцип работы песчаный фильтра

Устройство аппарата действительно не сложное. Внешний корпус, который герметично закрывается, содержит в себе наполнитель – кварцевый песок и свободное пространство в верхней части.

Вода под напором поступает в корпус и заполняет верхнюю часть корпуса. Далее она под давлением насоса и силы притяжения проходит через песок, оставляя в нем частицы грязи и мусора.

Через какое-то время придется провести очистку песка. Для этого просто включают насос в обратную сторону. Вода снизу вверх прочищает песок и забирает в себя всю скопившуюся грязь. Далее жидкость отправляется в канализацию.

В завершающем этапе очищенная вода проходит через сетку, через которую не может пройти песок, и забирается обратно в общий резервуар.

Как сделать песочный фильтр для бассейна своими руками

Для изготовления фильтрующего устройства вам понадобятся:

В первую очередь нужно разобраться со способами подключения фильтра в циркулирующую цепь. Всего существуют три типа:

Покупные модели чаще всего функционируют по первой схеме. Так как мы рассматриваем сборку самодельного фильтра из пластиковой бочки, то рекомендуется использовать 2-ой или 3-ий способ подключения устройства в сеть, так как первый вариант требует тщательной герметизации корпуса.

Этап 1. Подготовка корпуса

Итак, вы нашли подходящую бочку и все необходимое для работы. Для начала нам нужно подготовить емкость к будущей эксплуатации.

Если вы планируете использовать металлический корпус, то изнутри его следует защитить от коррозии краской. Далее проверяем герметичность емкости, и еще раз убеждаемся в ее целостности.

Теперь нужно сделать отверстия в емкости в верхней и нижней части – одно для подачи грязной воды из чаши, другое для забора уже очищенной жидкости.

Этап 2. Подключение труб к корпусу.

Для подключения трубы к корпусу необходимо использовать штуцер, который подходит вам по диаметру трубы и отверстия. С обеих сторон тщательно на шов наносим состав для полной герметизации соединения.

На верхнюю трубу, которая подает грязную воду, желательно установить крупную сетку. Она будет задерживать в себе весь крупный мусор. Также нужно установить насадку для разбрызгивания воды по всей площади наполнителя. Направленная в одну точку мощная струя – это далеко не то что нам нужно.

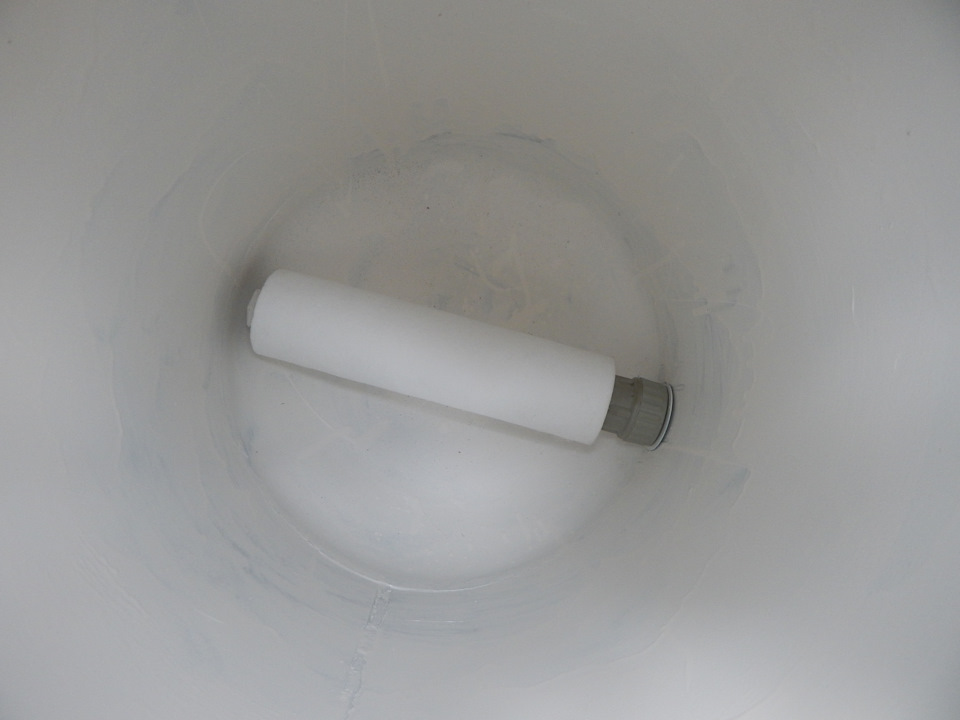

Отверстия в забирающей трубе нужно обтянуть мелкой сеткой или поролоном, которая будет отделять очищенную воду от песка. Материал нужно предварительно проверить на способность задерживания даже самого мелкого песка.

Вместо ткани вы можете использовать цилиндрические картриджи, которые продаются в бытовых магазинах для фильтров воды для питья.

Этап 3. Подготовка наполнителя

Для изготовления фильтра своими руками вы можете использовать кварцевый песок или крошку из стекла. Также возможно использование многослойного варианта.

Если вы собираете фильтр из-за финансовой выгоды, то для вас самым лучшим вариантом станет именно кварцевый песок.

Для песчаного бассейна важно правильно подобрать наполнитель. Если вы возьмете песок с частицами фракции меньше 0,4 миллиметра, то устройство быстро забьется и перестанет работать. В противоположном случае, когда песок слишком крупный, эффективность очистки будет сильно снижена.

Если вы приобретаете наполнитель в магазине, то никакая дополнительная подготовка ему не нужна. В противном случае, вам нужно отсеять через сито крупные и мелкие частицы, оставив песчинки размером 0,4-0,8 миллиметров.

Далее его нужно промыть. Сделать это можно вручную или включив обратную работу фильтра. Проводим очистку до тех пор, пока вода не будет выходить чистой и прозрачной.

Этап 4. Манометр и предохранительный клапан

Чтобы вы могли следить за давлением системы, устанавливаем в циркулярную цепь манометр. Также его можно установить в стенку или крышку корпуса фильтра.

Также на крышку можно установить предохранитель. Он, если давление в системе станет выше допустимого показателя, спустит часть воды. Также есть модели с защитой от завоздушнивания корпуса. Если воздух попадет вместе с водой к емкость, то он будет спущен автоматически.

Этап 5. Установка системы труб

Модели фильтров, которые предоставлены в продаже, имеют широкий функционал, но нам нужно оставить две самые важные – фильтрация и очистка наполнителя.

Для этого с помощью пластиковых труб собираем следующую схему:

Как видно на схеме, мы можем направлять воду, закрывая и открывая соответствующие краны.

Этап 6. Введение фильтра в работу

Итак, перед нами заключительные шаги. Подключаем трубы циркулярной системы к бассейну. Если у вас каркасный бассейн, то у него есть специальные отверстия для забора и возврата воды.

Наполняем емкость кварцевым песком. Не забываем, что нам нужно оставить свободный объем для воды – примерно одна четвертая от всего объема корпуса. Герметично закрываем крышку и проводим первый запуск.

После включения насоса внимательно следите, нет ли где-нибудь протечек. Если такие имеются, то полностью отключите систему, слейте воду и исправьте неисправность.

Работа всей системы должна исходить из расчета, что весь объем бассейна должен успевать фильтроваться за 6-7 часов.

Обслуживание фильтра

В обслуживании фильтр неприхотлив.

Следите за давлением. Норма – 0,8 бар. Когда давление вырастет до 1,2 бара, необходимо провести обратную промывку наполнителя. Если же этого не сделать, то эффективность работы будет ухудшено, а далее может привести к выходу системы из строя.

Помните, что кварцевый песок рассчитан на 3-4 года службы. Далее его нужно заменить. Если же вы выбираете стеклянную крошку, то ее замену нужно проводить через 5-6 лет.

Тематические видеоролики

В первом видеоролике наглядно показана работа и устройство песчаного фильтра для бассейна. Во втором показывается реальный пример фильтрующей установки собранной своими руками. Для вас этот материал будет максимально полезен.

Спасибо за прочтение. Удачных вам экспериментов и успешной сборки песочного фильтра для бассейна.

Как сделать песочный фильтр для бассейна своими руками: пошаговый инструктаж

Ваш бассейн, помимо радости от купания и плавания, доставляет вам хлопоты в виде быстро загрязняемой воды? А стоимость фильтров для ее очищения, которые предлагаются в специализированных магазинах, повергла вас в шок? Согласитесь, было бы неплохо обзавестись фильтрующим приспособлением за разумные деньги.

Нужно ли бассейн оборудовать фильтром?

Владельцы небольших надувных и стационарных бассейно в часто не задумываются об очистке воды. После купания ее просто используют для хозяйственных нужд и полива огорода.

При необходимости, емкость снова наполняют чистой водой. Однако такой способ оправдан только для совсем небольших надувных бассейнов.

Без должного ухода загрязняется сама толща воды и в ней поселяются микроорганизмы и бактерии. Водоросли придают жидкости неприятный запах и зеленый цвет. Купаться в таком бассейне становится опасно

Но даже и с ними мороки хватает – вода загрязняется уже после первого купания. После сливания жидкости, поверхность необходимо вымыть и наполнить чистой водой, которая еще должна согреться. А ведь купаться в жаркую погоду хочется не один раз – дети, к примеру, плещутся там постоянно.

Помимо загрязнения, которое устраивает человек, в стоячую воду также постоянно попадают различные естественные загрязнители, это:

С поверхности бассейна крупный и легкий мусор убирают сачками, осевшие на дно частицы – водяным пылесосом.

Поэтому очищать необходимо не только поверхность и осадочные образования, но и саму толщу воды. Действенным способом, позволяющим поддерживать воду в нормальном состоянии постоянно, является включение эффективного фильтра в систему подачи воды.

Установка фильтра для обработки воды в бассейне позволяет поддерживать надлежащие санитарно-гигиеническое состояние чаши, избавляет купающихся от ряда заболеваний

Преимущества песочного устройства фильтрации

Для очищения воды в бассейне применяют три вида фильтров:

Фильтрующими элементами картриджной разновидности служат устройства, заложенные в основу названия этой группы фильтров. Это самая удобная, но не слишком популярная из-за цены разновидность приспособлений очистки воды. Правда, по стоимости они доступней предыдущих.

Пакеты картриджей из натурального сырья (ископаемой скелетной массы) обеспечивают высокое качество очистки и нейтрализуют большинство микробов, но имеют высокую цену

Картриджные устройства имеют простую конструкцию, легко разбираются для прочистки и замены основного элемента. Очищающий компонент – картридж цилиндрического вида, состоящий из полипропиленовых мембран.

Такие фильтры имеют низкую производительность, поэтому подойдут лишь для бассейнов небольшого объема. Сами картриджи приходится часто мыть (раз в сутки) и менять.

Фильтры картриджного типа достаточно компактны. Их устанавливают у бассейна или непосредственно в емкости. Однако из-за низкой производительности их используют для малообъемных бассейнов

Песочные фильтры способны эффективно обслуживать достаточно объемные резервуары. Фильтрующим слоем является кварцевый песок. Агрегаты имеют несложное устройство и могут быть собраны собственными силами. При этом стоимость готовой системы очистки будет ниже покупной примерно в 2 раза.

Изготовление фильтра песочного типа

Песочный фильтр для бассейна имеет простое и надежное устройство. Основные составляющие конструкции:

Резервуар для песка изготавливают из материала, не подверженного агрессивному воздействию. Чаще всего для этого применяются пластиковые бочки. На дне располагается устройство для забора очищенной воды.

Это небольшая дренажная камера, к которой подведен отводящий патрубок. Ее стенки выполнены из мелкой сетки, размеры ячеек которой меньше частиц используемого песка. Фильтрующим элементом является очищенный песок с фракциями 0,4-0,8 мм – кварцевый или стеклянный. Первый – это демократичный вариант, нуждается в замене раз в 2-3 года.

Второй – более дорогой, но и хватает его на 5 лет. Существуют многослойные модели. Наполнитель в этом случае состоит из слоев с разным размером фракций – от большего к меньшему, либо из нескольких видов фильтрующих элементов – песок, антрацит, гравий.

Основное условие работоспособности песчаного фильтра – это качество наполнителя. Нельзя применять слишком мелкий песок (с фракциями меньше 0,4 мм) – он забьет сетку заборника, и система перестанет работать. При использовании крупного песка снизится качество очистки

Этап #1 — знакомимся с работой песчаного фильтра

Резервуар наполнен фильтрующим элементом не до конца. Когда емкость закрыта, над поверхностью наполнителя образуется герметичная приемная камера, в которую поступает вода из бассейна.

Просачиваясь сквозь слой фильтрующего элемента, вода очищается. Загрязнения оседают на частицах песка, поэтому он должен быть достаточно мелким. Чистая вода накапливается в придонной дренажной камере, из которой по отводящему патрубку поступает обратно в бассейн.

Прокачку жидкости через фильтр обеспечивает насос, который устанавливается в непосредственной близости от бака. Он может быть установлен на подающей линии (перед фильтром), либо на отходящей (между фильтром и бассейном).

В первом случае в приемной камере фильтра создается небольшое давление, которое продавливает воду через наполнитель. Во втором – всасывание жидкости из дренажной камеры создает небольшое разряжение в верхней части, благодаря чему вода из бассейна всасывается в систему.

Для этого через фильтр в обратном направлении – снизу вверх – пропускают чистую воду из бассейна. Наполненная взвесями промывочная жидкость удаляется из верхней части фильтра в канализацию.

В режиме фильтрации грязная вода из бассейна поступает в верхнюю область бака. В нижней части – дренажном элементе собирается очищенная вода и отводится в бассейн. Вентили, обеспечивающие обратный ток жидкости, закрыты

Сооружение песочного фильтра для бассейна своими собственными руками позволит сэкономить почти половину стоимости аналогичного покупного агрегата. Это при условии использования новых составляющих. Если же в наличии уже имеются некоторые отдельные элементы и подходящие подручные средства, то экономия выйдет существенная.

Этап #2 — выбираем вариант подключения

Существует три схемы подключения фильтра относительно насоса для бассейн :

Промышленно изготовленные песочные фильтры выполняют очистку по первой схеме. Они снабжены манометрами и группой безопасности для стравливания избыточного давления.

При конструировании своими руками выбор варианта подключения во многом зависит от уже имеющихся в хозяйстве комплектующих, от типа бассейна и от того, как в нем организованы сливы.

Этап #3 — проводим подготовку корпуса

Если в наличии имеется герметичная емкость достаточного объема, способная работать под давлением, то можно смело сооружать фильтрационную систему по первой схеме.

Камерой фильтра может послужить корпус от расширительного бака мембранного типа. В этом случае его необходимо освободить от «груши» (мембраны) и обработать изнутри краской, защищающей от образования ржавчины.

Из старого мембранного расширительного бака можно соорудить эффективный песочный фильтр, который будет работать по аналогии с агрегатами, имеющимися в продаже. К герметичности и прочности такого бака претензий не будет, главное следить за герметизацией врезаемых штуцеров

Также можно использовать полипропиленовую бочку объемом не менее 60 л. Такие нередко имеются на дачах. Этот материал устойчив к агрессивному воздействию и не подвержен коррозии. Но не все из них смогут выдержать давление. Чаще всего в таких самодельных конструкциях вырывает крышку, но может и лопнуть сам корпус – по тонкому месту.

Этап #4 — врезаем штуцеры и внутренние элементы

Необходимо обеспечить поступление в фильтр грязной воды и откачку очищенной. Для этого в стенки корпуса, или в крышку врезают штуцеры. Зоны врезки тщательно обрабатывают с обеих сторон герметизирующим составом.

Помимо своей основной функции, такая деталь сыграет роль диффузора, чтобы поступающая в фильтр струя воды разбрызгивалась и не «копала» песок. Подготавливают водозаборник, которым может служить любая перфорированная емкость с дополнительной обтяжкой мелкой сеткой, ячейки которой мельче гранул песка.

Для изготовления простейшего водозаборного дренажного устройства можно использовать отрезок пластиковой трубы с пропаянными отверстиями, который сверху обтягивают укрывным садовым материалом. Либо использовать готовый, имеющийся в продаже, цилиндрический картридж, который применяют для фильтрования питьевой воды.

Цилиндр с одной стороны заглушают наглухо, а с другой – в заглушку врезают угловой фитинг, обеспечивая герметичность соединения. К устройству прикрепляют патрубок для соединения со штуцером. Укладывают его горизонтально на дно фильтра.

Вместо сетки для обтяжки водозаборного патрубка можно использовать несколько слоев нетканого материала. Он не пропустит даже мелкие частицы песка и не забьется, поскольку имеет не ячеистую структуру, а спрессованную из волокон

Этап #5 — подготавливаем фильтрующий элемент

Наиболее целесообразно использовать готовый кварцевый песок, специально предназначенный для бассейна. Его гранулы имеют оптимальный размер – 0,4-0,8 мм.

Наполнитель чистый, обеззараженный и не требует никакой подготовки перед использованием. Стандартная весовка упаковок – по 25 кг. На бассейн средних размеров – объемом от 15 до 40 кубов – потребуется два таких мешка.

Обычный песок лучше не применять. Мелкий его вариант склонен к комкованию и образованию в фильтрующем слое прямых вертикальных каналов, крупный не проведет очистку должной степени. Это может привести к снижению качества обработанной воды либо к полному невыполнению фильтром своей основной функции.

Возможно, в распоряжении хозяев имеется кварцевый песок, но не подготовленный. Тогда перед использованием следует провести предварительную обработку.

Наполнитель просеивают через сито, не пропускающие частицы крупнее 1-1,5 мм. Затем его промывают. Эту операцию можно провести уже в фильтре – включить режим обратной промывки и пропускать чистую воду через песок, пока она не станет прозрачной.

Кварцевый песок – это материал, получаемый при разработке карьеров или искусственно, путем дробления горного кристаллического кварца. Практически стерилен. Высокая межзерновая пористость позволяет сорбировать и удерживать загрязнения на поверхности

Этап #6 — монтируем устройства для работы фильтра

Настроив приборы на нужные параметры можно избежать таких неприятностей, как срыв крышки при изготовлении фильтра из полипропиленовой бочки. При превышении давления предохранительный клапан просто сольет лишнюю жидкость, а конструкция останется целой и работоспособной.

Воздухоотводчик в системе также не будет лишним, поскольку в системе циркулирует насыщенная воздухом вода. Постепенно выделяясь, газ может скапливаться под крышкой фильтра. Для установки, работающей по принципу «высоса» воды в крышку фильтра желательно врезать отводчик воздуха – патрубок малого диаметра с краном.

При случайном завоздушнивании системы или подсосе воздуха достаточно будет открыть кран воздухоотводчика и дождаться, пока из него не пойдет вода. Затем кран следует плотно закрыть.

Этап #7 — выполняем обвязку фильтрующей системы

В промышленно изготовленный песочных фильтрах для переключения режимов применяют шестипозиционный вентиль.

В случае самостоятельного монтажа делают разводку трубопровода с соответственно расположенной запорной арматурой и фитингами. Конструкция должна обеспечивать минимум два режима работы системы – фильтрацию и промывание песка.

На данном примере в режиме фильтрации все краны красного цвета должны быть закрыты, а краны синего цвета – открыты. В режиме промывания фильтрующего элемента – наоборот

Насос для системы фильтрации не должен быть очень мощным. Достаточно 150-300 Вт. Производительность подбирается с учетом того, что полная замена содержимого бассейна должна происходить не долее, чем за 6 часов.

Так для искусственного водоема в 20 кубов нужно выбирать насос производительностью не менее 4 м3/час. Выбирать насос мощнее не следует, так как агрегат используется в паре с фильтром. Их производительность должна быть равноценной.

Мощный насос будет прокачивать жидкость через наполнитель слишком быстро, вследствие чего качество очистки снизится и наполнитель выйдет из строя раньше.

Этап #8 — подключаем систему к бассейну

С помощью хомутов к выходным штуцерам фильтровальной системы подсоединяем шланги – подающий и отводящий. Если в бассейне имеются готовые форсунки в стенках, то шланги подключают к ним. Можно просто перекинуть шланги через борт.

Забор жидкости из бассейна и выброс чистой воды должны располагаться как можно дальше друг от друга. Это необходимо для обеспечения хорошей циркуляции и исключения образования мертвых зон в водоеме.

Перед насосом, где бы он ни располагался, необходимо установить фильтр грубой очистки. Это позволит избежать внутренних повреждений в агрегате.

Фильтр грубой очистки, установленный перед насосом, убережет его рабочие органы от поломок и скорого износа

Для системы, наполняемой самотеком, верхняя поверхность бочки должна располагаться ниже зеркала воды в бассейне. При этом следует обеспечить примерно равные потоки – то есть количество прибывающей жидкости должно быть соизмеримо с количеством отсасываемой.

Для этого в местах соединения шлангов с бассейном следует установить краны, которые помогут отрегулировать прокачку.

Этап #9 — наполняем фильтр песком и запускаем

Емкость заполняют фильтрующим элементом, оставляя сверху место для поступления воды. По мере засыпки, песок поливают водой, чтобы он достаточно плотно утрамбовался. В фильтрующую магистраль пускают воду, поскольку насосы включать без жидкости нельзя.

Производят пробный запуск фильтра и проверяют все соединения на протечки. При их обнаружении насос выключают, воду сливают и герметизируют систему. После устранения всех недочетов конструкции, фильтрующую магистраль запускают в работу.

Нюансы эксплуатации и обслуживания

Желающим построить собственный бассейн на даче следует заранее продумать и предусмотреть способы его обслуживания. Вода должна фильтроваться постоянно, особенно если она изначально грязная (например, ржавая) или успела позеленеть после вынужденного простоя.

Если вода чистая, то в целях экономии электроэнергии можно включать его два раза в сутки по 5-6 часов или один раз на 10-12 часов. За это время весь объем воды среднего водоема на 15-20 куб. м поменяется два раза.

По мере эксплуатации фильтрующий элемент покрывается слоем загрязнений, который мешает дальнейшей работе агрегата. Поэтому песок следует промывать.

На поверхности фильтрующего элемента образуется пленка – слежавшиеся загрязнения. Этот слой мешает прохождению воды и повышает давление в системе

Процедура #1 — промывание наполнителя

Периодичность очистки песка от загрязнений зависит от интенсивности использования бассейна, степени загрязнения содержимого, составом и количество применяемой химии. Можно пользоваться рекомендацией промывать наполнитель раз в 7-10 дней. Однако для фильтрационной системы нагнетательного типа следует следить за показаниями манометра.

Нормальным считается давлением в системе, равное 0,8 бар. Если показатель достиг 1,3 бар, то песок требуется промыть.

Для процесса очистки следует обеспечить поступление воды под напором в нижнюю камеру фильтра – в заборное устройство. Для этого заранее устраивают соответствующую разводку, благодаря чему сменить направление потока можно простым переключением кранов.

Независимо от метода подключения системы фильтр нуждается в периодическом очищении наполнителя от плотного загрязняющего слоя. Для этого обеспечивают поступление чистой воды снизу вверх и вывод грязной воды в канализацию или отдельный резервуар. Обратите внимание, что в этой схеме вентиль вывода в бассейн закрыт

Если разводка не смонтирована, то можно переставить шланги. Для нагнетательной системы шланг с верхнего штуцера снимают и крепят к нижнему (к штуцеру, соединенному с водозаборником). Если насос стоит на всасывании, то перекидывают шланги от насоса.

Всасывающий отсоединяют от штуцера заборного устройства и подключают к источнику чистой воды или опускают в бассейн. Напорный – подключают к выходу водозаборника. К верхнему штуцеру крепят шланг для отвода промывочной жидкости в канализацию или в отдельную емкость.

Насос включают, и вода под напором разрыхляет и вымывает накопившийся слой грязи. Промывать песок следует до тех пор, пока сливаемая промывочная жидкость не станет прозрачной.

Процедура #2 — замена песка в фильтре

Постепенно фильтрующий элемент сильно засоряется жировыми и органическими веществами, частичками кожи и волосами. Такой песок уже не способен обеспечить должную очистку воды. Поэтому его требуется заменить полностью.

Замена наполнителя производится следующим образом:

При использовании в качестве наполнителя кварцевого песка, его полная замена потребуется раз в три года.

Для повышения максимальной эффективности работы систему фильтрации устанавливают в непосредственной близости от бассейна. При этом для удобства обслуживания доступ к агрегату должен быть свободным

Система с самотечным наполнением фильтра. Пример хорошей разводки для такого типа подключения:

Вариант быстрого устройства самодельного фильтра. Самотечное наполнение фильтровальной системы. Такой вариант подойдет, если требуется срочная очистка содержимого бассейна.

Для постоянного использования следует смонтировать разводку для возможности переключения в режим промывки:

Правильная конструкция системы фильтрации и своевременное обслуживание, позволяет с комфортом пользоваться лучшим летним развлечением для всей семьи – купанием в бассейне.

Не стоит торопиться и просто погружать шланги в песок – лучше продумать удобную разводку, благодаря которой уход за искусственным водоемом займет минимум времени и не создаст хлопот.

Своими руками

Самодельный фильтр для бассейна — это конструкция, предназначенная для обеззараживания и механического очищения воды.

Если есть желание, можно изготовить фильтр для бассейна своими руками из подручных средств. Для этого потребуется минимальный набор инструментов и материалов, а также знание устройства и принципа работы подобного оборудования.

Можно ли изготовить фильтр для бассейна самостоятельно?

Сделать фильтр можно из алюминиевой фляги, пластиковых бутылок, полипропиленовой бочки или пластиковой трубы. В качестве фильтрующего элемента в самодельных устройствах применяется:

Преимущества и недостатки самодельных водяных устройств

Преимущества:

Недостатки:

Как сделать самому?

Самым популярным наполнителем для самодельных фильтров служит песок, так как он задерживает мелкие частицы грязи, что позволяет содержать бассейн в чистоте. Недостатком является то, что он сбивается в комки. Это ухудшает качество очистки.

Из погружного насоса

Это простейшее фильтрующее устройство, с помощью которого можно удалить грязь с поверхности и дна бассейна, а также очистить воду.

Инструменты и материалы:

Изготовление:

Схема устройства конструкции из погружного насоса:

Из бочки

Поступающая из бассейна сверху вниз вода просеивается через песок, на котором оседают загрязнения (органические, минеральные частицы) и становится чистой.

Инструменты и материалы:

Изготовление:

Пластиковый полимер (полипропилен) не всегда выдерживает высокое давление — у бочки может лопнуть корпус или вырвать крышку.

Схема устройства конструкции из пластиковой бочки:

Следующий этап — подключение фильтра к бассейну с водой. Конструкцию можно подключить одним из трех способов:

В фильтрах промышленного производства есть вентиль переключения режимов. В сделанной своими руками конструкции должно быть 2 режима — промывание песчинок и фильтрация воды. Для этого необходимо изготовить разводку трубопровода с фитингами и запорной арматурой.

При фильтрации воды краны, обозначенные красным, закрыты, синим — открыты. В режиме промывания — наоборот. Как сделать насос для бассейна из пластиковой бочки, можно узнать тут.

Из фляги

Песчаный фильтр для чистки воды из алюминиевой фляги подойдет для очистки воды в надувном или каркасном бассейне.

Инструменты и материалы:

Изготовление:

Схема конструкции из алюминиевой фляги:

Вода из бассейна поступает через трубу в крышке, попадает на песок, очищается и выходит через трубу в стенке фляги. Насос устанавливается перед флягой — из бассейна вода для очистки подается под давлением.

Циркуляционный

Подойдет для бассейна любого объема, так как является самым мощным по сравнению с остальными. Циркуляционный насос способен за 24 часа перекачать 4—6 раз всю воду, обеспечивает ее движение в определенном месте бассейна, может создавать фонтан, пузырьки, обогащать воду азотом.

Инструменты и материалы:

Изготовление:

Фото конструкции из циркуляционного насоса:

Из поролона и труб

Фильтр из поролона подойдет для очистки воды в надувном или каркасном бассейне.

Инструменты и материалы:

Изготовление:

Плавающий

Простой плавающий фильтр для уличного бассейна можно изготовить из картриджа для очистки воды.

Инструменты и материалы:

Изготовление:

Из синтепона

Синтепон (синтетическая вата) состоит из переплетенных тонких волосков, которые беспрепятственно пропускают воду, одновременно собирая на себе частички мусора. Не гниет, не сбивается в комки, его легко постирать. Синтепон — материал недорогой, его можно просто выбросить после использования.

Инструменты и материалы:

Изготовление:

Фильтр из синтепона отлично очищает воду в бассейне на протяжении месяца. По прошествии 4—12 часов работы синтепон необходимо промывать в емкости с чистой водой при температуре не выше 30 градусов Цельсия (сильно выкручивать нельзя) или заменять новым.

Как изготовить фильтр для бассейна из синтепона, расскажет эта статья.

Из пластиковых бутылок

Несложная конструкция, позволяющая очистить воду в каркасном или надувном бассейне небольшого объема. Грязная вода поступает в насос, а затем в бутылку, наполненную древесным углем, где очищается и выливается обратно в бассейн.

Инструменты и материалы:

Изготовление:

Как изготовить фильтр для бассейна из пластиковых бутылок, можно узнать здесь.

Правила эксплуатации

Сделанное своими руками фильтрующее устройство необходимо правильно подключить и обслуживать.

Как подключить?

Хомутами к выходным патрубкам фильтра подсоединяют отводящий и подающий шланги. Часто на стенках бассейна есть специальные форсунки, к которым осуществляется подключение. Если форсунок нет, то можно просто перекинуть шланги через бортик бассейна.

Как обслуживать?

В непрерывной фильтрации нуждается ржавая или позеленевшая от долгого стояния вода. Очищать чистую воду можно дважды в сутки, включив фильтр на 5—6 часов или 1 раз на 10—12 часов. Этого времени достаточно для двукратной замены воды в бассейне объемом 20 м3.

Фильтрующий элемент (песок) необходимо промывать по мере загрязнения. Для этого нужно пустить поток в обратном направлении:

Песок промывается до прозрачности воды, сливаемой в канализацию.

Фильтр из синтепона или поролона можно постирать в теплой воде (до 30 градусов Цельсия) или заменить новым.

Замена песчаного наполнителя:

Заключение

Фильтр для бассейна можно сделать своими руками. Для этого потребуются:

Оптимальный вариант фильтрующего элемента для самодельной системы — кварцевый песок. Именно он качественно очистит бассейн объемом примерно 40 м3.

Для очищения воды в небольших каркасных и надувных водоемах до 20 м3 подойдет прошедший предварительную обработку и измельченный древесный уголь, синтепон, поролон.

Песочный фильтр для бассейна своими руками: схема + пошаговая инструкция

Песчаный фильтр для бассейна своими руками несложно собрать при наличии бака подходящего объема. Однако чтобы он надежно функционировал, надо верно подобрать наполнитель, подготовить его, засыпать необходимую норму.

Плюсы и минусы насоса для бассейна с песчаным фильтром

Основным преимуществом песчаного фильтра является простота конструкции. Он состоит из бака с патрубками и манометром. Функцию фильтрации выполняет кварцевый песок. Наполнитель дешевый, доступный рядовому потребителю. При желании его можно добыть в карьере, подготовить своими руками для засыпки в фильтр.

Песчаный наполнитель отлично задерживает органические и минеральные загрязнители воды. В нем остаются продукты химической реакции, образующиеся во время дезинфекции купели. Однако песчаный наполнитель задерживает только частицы размером от 20 микрон, и это основной недостаток.

Плюсом считается простота обслуживания. По мере загрязнения песчаного материала очистку выполняют обратной промывкой. Кварцевый песок прослужит около 3 лет. Срок эксплуатации зависит от степени загрязнения воды, частоты посещения бассейна и ряда других показателей, связанных с интенсивностью использования фильтра.

Еще одним преимуществом является то, что собрать можно песочный фильтр из имеющихся дома деталей. Если ничего подходящего нет, фильтрующую установку проще купить. Стоимость ее доступна.

Из минусов владельцы бассейнов отмечают большой вес и размер фильтрующего узла. Он занимает свободное место возле купели. При необходимости бак с песком тяжело транспортировать.

Как устроен песочный фильтр для бассейна

Состоит песчаная фильтрующая установка из пяти основных узлов:

Бак изготовлен из устойчивого к коррозии материала. Чаще всего применяется пластик. Цилиндр дренажной камеры выполнен из нержавеющей сетки. Сюда подведен патрубок выхода воды. Ячейки сетки цилиндра по размеру меньше от песчаных частичек. Наполнителем используется кварцевый или стеклянный песок с размером фракций 0,4-0,8 мм.

В общих чертах устройство песчаного фильтра для бассейна настолько простое, что его часто собирают из небольших пластиковых бочек. Крышка с горловиной для засыпки фильтрующего материала есть. Надо только впаять патрубки и сделать дренажную камеру своими руками из сетки.

Как работает песчаный фильтр для бассейна

Корпус не полностью заполнен песком. Между наполнителем и горловиной бака имеется пространство. Сюда по подающему патрубку поступает грязная вода из бассейна, нагнетаемая насосом. Жидкость проходит сверху вниз через песчаный наполнитель. Чистая вода сквозь сетку попадает внутрь дренажного отсека, по отводящему патрубку поступает в бассейн. Цикл непрерывно повторяется, пока работает насос.

Во время работы внутри емкости создается насосом давление или разряжение. Определить его можно по манометру. Показатель зависит от места установки насоса:

Во время фильтрации происходит постепенное загрязнение песчаного наполнителя. Для промывки переключают краны, и насос начинает подавать воду в обратном направлении – снизу вверх. Внутрь бака поступает чистая жидкость. Выходящую сверху грязную воду сбрасывают в канализацию.

На видео обзор режимов работы песчаной фильтрующей установки:

Схема песочного фильтра для бассейна

Если решено создавать своими руками песчаную фильтрующую установку, понадобится ее чертеж. За основу можно взять одну из двух схем:

Как выбрать песчаный фильтр для бассейна

В продажу фильтр обычно поступает без песчаного наполнителя. Песок потребитель покупает отдельно. При выборе модели в первую очередь подбирают изделие нужного объема. Показатель определяет мощность фильтра. От этого зависит, насколько хорошо установка справится с фильтрацией воды. Чем больше бассейн и чаще он будет использоваться, тем большего объема нужен фильтрующий узел. Здесь лучше проконсультироваться у специалистов во время приобретения изделия.

Важно учесть способ крепежа фильтра, а также место расположения купели. Песчаные фильтрующие установки к бассейну не крепятся из-за большого веса. Бак устанавливают рядом с купелью. Из эстетичных соображений и экономии пространства фильтр оптимально покупать для уличного бассейна.

Последним правилом является выбор подходящего песчаного наполнителя. Он продается в мешках, полностью подготовлен к использованию. Дешево обойдется кварцевый песок, но он отличается малым ресурсом фильтрации. В два раза дольше работает стеклянная смесь. Отличным считается комбинированный наполнитель с частицами гравия и другими добавками.

Как сделать песочный фильтр для бассейна своими руками

Чтобы собрать песчаную фильтрующую установку, надо с ответственностью подойти к выполнению каждого пункта пошаговой инструкции.

Какой песок лучше для фильтра бассейна

Песчаный наполнитель лучше покупать в магазине. Он полностью состоит из отсеянных гранул размером 0,4-0,8 мм. Материал промыт, прошел дезинфекцию, готов сразу к загрузке в фильтр. Выбор между кварцевым, стеклянным или комбинированным наполнителем зависит от личных предпочтений. Фильтровать они будут практически одинаково, отличается только срок эксплуатации.

Карьерный или речной песок в самодельном песочном фильтре для бассейна лучше не использовать. Во-первых, сложно отсеять фракции только нужного размера. Во-вторых, потребуется долгая процедура промывки от примесей.

Чем заменить кварцевый песок в фильтре бассейна

Если кварцевый подготовленный песок отсутствует в продаже или он по каким-то параметрам не устраивает владельца бассейна, заменить его можно стеклянным или комбинированным наполнителем. При отсутствии любого подготовленного материала в продаже, придется использовать добытый своими руками материал из карьера.

Песок просушивают и просеивают через сито. Условие обязательно. Если останутся мелкие фракции, они будут комковаться. Крупные песчинки не обеспечат фильтрацию. Подготовленный наполнитель загружают в фильтр, переключают на режим обратной промывки, ожидают, пока из патрубка мутный поток сменит чистая вода.

Сколько засыпать песка в фильтр для бассейна

Количество песчаной засыпки зависит от объема бака. Однако до верха его не заполняют, а оставляют пространство. Продается песчаный наполнитель в мешках, массой по 25 кг. На бассейн объемом 15-40 м 3 надо около двух мешков. Песок засыпают внутрь бака и смачивают водой, чтобы он уплотнился. Уровень засыпки на большинстве фильтров заводского изготовления обычно отмечен меткой.

Как собрать песочный фильтр для бассейна

Для самостоятельной сборки фильтра потребуется пластиковая бочка с резьбовой горловиной и крышкой. Размер зависит от объема бассейна. Патрубки делают из пластиковой трубы, а для дренажной камеры нужна миска и капроновые чулки.

После промывки шланги возвращают в исходное состояние. Пробуют запустить систему фильтрации в обычном режиме.

Как подключить песочный фильтр к бассейну

Все подключения оборудования выполняют гибким шлангом. Фильтр устанавливают возле насоса за стенкой бассейна. Как было рассмотрено выше, схемы подсоединения две:

У всех фильтрующих систем заводского изготовления насос обычно стоит перед баком, где создает внутри давление. При сборке своими руками место расположения фильтра определяют индивидуально. Если подключение песочного фильтра к бассейну осуществляется после бака, то систему настраивают так, что вода из чаши втягивается вакуумом или идет самотеком.

Инструкция по эксплуатации песочного фильтра для бассейна

Песчаный фильтрующий элемент прост в эксплуатации. Заводская конструкция имеет переключатель, позволяющий быстро выполнять промывку, переходить на другой режим работы.

Как пользоваться песочным фильтром для бассейна

Во время эксплуатации фильтра требуется соблюдение основных правил:

Рукоятка переключения клапана имеет фиксатор. Он должен сработать при переходе на другой режим. Нельзя запускать насос в работу, если фиксатор не попал в специальное углубление.

Как промыть песочный фильтр для бассейна

Для промывки фильтра бассейна требуется провернуть рукоятку переключателя в соответствующий режим. Процедуру выполняют при неработающем насосе. Чтобы осуществить сброс грязной воды от промывки, открывают кран ветки, ведущей на канализацию. После запуска насоса промывка обычно длится 3-4 минуты. Ориентиром служит появление чистого потока воды.

После промывки рабочий фильтр должен показывать нормальное давление. Показатель зависит от глубины бассейна, объема воды, перепада уровня и других нюансов. Обычно нормальным считается давление в диапазоне 0,5-1 атмосфера. Если стрелка манометра поднялась до 1,5 единицы, надо еще промывать песчаный наполнитель.

Когда менять песок в фильтре для бассейна

Часто песчаный наполнитель не меняют. Для каждого материала установлен срок эксплуатации. Если происходила фильтрация бассейна кварцевым песком, то сменить его надо по истечению трех лет. Стеклянный песчаный наполнитель изнашивается на протяжении 5-6 лет. Все зависит от степени засорения бассейна и частоты его использования.

Преждевременная замена требуется при сильном загрязнении песка, когда обратная промывка не помогает. Если после включения насоса давление продолжает расти, это сигнализирует о полном износе фильтрующего элемента.

Как поменять песок в фильтре для бассейна

Для смены фильтрующего материала сначала надо приобрести новый песок. Насос останавливают, открывают загрузочную крышку бака. Старый наполнитель вычерпывают рукой или вытягивают строительным пылесосом. Для частных бассейнов первый способ наиболее подходящий.

В общих чертах пошаговая инструкция замены песка в фильтре бассейна одинакова. Однако имеются нюансы. Существуют высокие и низкие фильтрующие установки. В первом варианте загрузочная горловина с крышкой расположена сверху бака. На ней может стоять вентиль, который предварительно надо снять. Удобнее работать, если вентиль установлен на боковой стенке бака, но придется дольше ждать, пока стечет вода.

Второй вариант – это низкий фильтр. Часто он используется на частных маленьких бассейнах. Большой загрузочной горловины нет. Замена песка своими руками происходит через маленькое отверстие. Здесь оптимально придумать удобные приспособления: лопатки, скребки.

После удаления песка своими руками проверяют патрубки и дренажную камеру на отсутствие дефектов. Бак до половины заполняют водой, чтобы смягчить удары наполнителя о днище емкости. На загрузочную горловину устанавливают воронку. Сухой песок насыпают из мешка. По мере засыпки уплотняют слои подачей воды. При достижении нужного уровня засыпку прекращают. Горловину закрывают крышкой. Рукоятку переключателя ставят в режим обратной промывки. После выполнения процедуры рукоятку переключателя ставят в режим уплотнения. После проведения своими руками подготовительных работ переходят на рабочий режим.

Заключение

Песчаный фильтр для бассейна своими руками удобен тем, что можно подобрать оптимальную конструкцию бочки, позволяющую легко осуществлять замену песка. В плане экономии большой выгоды нет. Песок, бак и трубу для патрубков придется покупать.

Песочный фильтр для бассейна.

После приобретения и установки нового бассейна на 10 кубов, встал вопрос фильтрации воды, так как родного фильтра для этой цели явно не достаточно. Покупка заводского, из-за его высокой цены, сразу не вариант. К тому же устройство и принцип работы песочного фильтра очень просты. В качестве бака использовал баллон от порошкового огнетушителя объёмом в 50 литров, предварительно уменьшив его до 30, врезав новую горловину и отрезок трубы с резьбой для отбора воды. Чтобы песок не вымывался, внутри приспособил картридж от проточного фильтра. Для защиты от коррозии бак изнутри покрасил.

Из полипропиленовых труб и фитингов сварил всю систему разводки для воды и собрал всё в одно целое.

Засыпал на 2/3 песок и промыл его обратным потоком воды.

Подключил в систему бассейна временно используя штатный насос-фильтр, вынув из него сменный картридж.

Вывод: система работает, но насос нужен более мощный, хотя это и предполагалось ранее.

Комментарии 45

приветствую.
Какой картридж используется?
может есть еще варианты сепаратора?

Здравствуйте. Картридж — вспененный полипропилен-15 мкм

Коллеги, насос какого типа лучше использовать? Поверхностный или циркуляционный?

Добрый день!
В фильтр просто муфту впаяли, размер помните? На резинке или еще силикон.
Сейчас собираю конструкцию с пластикового бака, насос будет на выходе стоять.

Здравствуйте. Муфта напаяна на обрезок трубки в которой по всей длине насверлил отверстий, а с другого края нарезал внутреннюю резьбу горячей заглушкой. Картридж фильтра одет на эту трубку. С одной стороны он просто плотно прижимается к муфте, а с другой, через шайбу подходящего размера, зажимается заглушкой. Таким образом вода проходит через боковые поверхности картриджа и попадая во внуртеннюю трубку выходит из бака, не вымывая за собой песок из фильтра. В конце сезона картридж в мусор, а на его место новый. Экспериментальным методом установил, что насосу легче проталкивать воду через фильтр, чем высасывать её из него, к тому же, поставив насос после, Вы не сможете промыть песок обратным потоком и взрыхлить его если он сильно сляжется. После фильтра я поставил систему электрического подогрева на случай не сильно солнечных деньков, тоже самодельную, а так вполне справляется солнечный коллектор.

Самодельный песочный фильтр для бассейна: конструируем и подключаем самостоятельно

Рейтинги лучших моделей

Для получения высокой степени очистки воды в бассейне при выборе фильтрующей установки рекомендуется обратить внимание на продукцию фирм, занимающих ведущее место на рынке. Среди моделей составляющих топ-список фильтров для бассейна имеются разные по объему и конструкции модели

Но для оценки качества и производительности выбраны модели, которые уже несколько сезонов занимают лидирующие места в списках предпочтения потребителей.

Krystal Clear Intex 26644

Модель популярной торговой марки производителя бытовых каркасных бассейнов. Преимущество данной модели заключается в высокой производительности при небольших размерах. Заявленной производительности в 4,5 м3 вполне хватает для очистки бассейнов объемом до 25 м3. Подключение к стандартному бассейну осуществляет при помощи фирменных 38 мм шлангов. Модель имеет возможность работать в одном из 6 режимов. Для удобства пользования в модели предусмотрен таймер и манометр. Krystal Clear Intex 26644 может заправляться как кварцевым, так и стеклянным песком фракцией 0,4-0,8 мм. Для стандартной загрузки нужно 12 кг обычного песка, для стеклянного — 8 кг.

Инструкция производителя говорит, что одной заправки достаточно на 3-5 лет эксплуатации.

Конструкция выполнена на платформе. Корпус изготовлен из ударопрочного полиэтилена. Установка отличается компактными размерами удобным подключением к штатным разъемам бассейнов Intex. Инструкция, кроме описания, имеет еще и диск с фильмом — инструкцией по подключению и обслуживанию установки.

Bestway 58495

Самая компактная модель фильтра для бассейна. Производительность составляет 3,4 м3 воды в час. В бак из полипропилена встроен 6-ти позиционный клапан. Таймер обеспечивает автоматическое включение и выключение агрегата. Встроенный манометр позволяет контролировать давление внутри емкости.

Особенностью модели выступает наличие встроенного дозатора ChemConnect. Устройство позволяет в автоматическом режиме осуществлять добавление в фильтруемую воду обеззараживающих химических реактивов. В конструкции предусмотрен дополнительный фильтр для улавливания нерастворенных частиц. Данная функция позволяет обеспечить долговременную защиту насоса от повреждений.

Патрубки для подключения 3,8 см шлангов делают фильтр универсальным для подключения к большинству популярных моделей каркасных бассейнов. Объем песка для засыпки в корпус фильтра – 9 кг.

Aquaviva FSF350

Один из самых больших по объему фильтров для домашних бассейнов. Для загрузки понадобится 20 кг кварцевого песка зернистостью 0,5-1 мм. Бак фильтрующей установки выполнен из стекловолокна. Материал корпуса не боится ультрафиолета, он может устанавливаться на открытом воздухе.

Система имеет стандартные типы подключения при помощи 50 мм шлангов. Производительность составляет 4,3 м3 воды в час. Корпус выдерживает давление до 2,5 бар.

В сравнении с другими моделями Aquaviva FSF350 работает при температуре воды +43 градуса.

Система имеет модульную конструкцию. Корпус фильтра и насос устанавливаются на общей платформе. Производитель рекомендует использовать установку для бассейнов объемом 15-18 м3.

Hayward powerline Top

Это самый именитый и качественный фильтр для домашних бассейнов. Данная модель обеспечивает фильтрацию воды с производительностью от 5 до 14 м3 в час. Такой разброс в показателях связан с тем, что к этому фильтру насос подбирается в зависимости от объема бассейна. Рекомендованный объем чаши для Hayward powerline Top составляет 25 м3. Конструкция оснащена стандартным 6 позиционным клапаном и манометром. Корпус выполнен из ударопрочного полипропилена и способен выдержать давление в 2 бар.

Для работы фильтра потребуется 25 кг кварцевого песка фракции 0,4-0,8 кг. Подключение всех моделей Hayward powerline Top осуществляется при помощи 38 мм шлангов.

Виды фильтров для уличных бассейнов, их виды и назначение: преимущества и недостатки

Чистка загородных бассейнов осуществляется с помощью различных фильтров, которые очищают воду разными методами. Принцип их работы состоит в том, что они, пропуская большой объем воды через свои защитные барьеры, очищают её от различных видов природных и механических типов загрязнений.

Небольшой открытый бассейн для загородного дома

Песочные насосные

Сегодня они являются одними из самых известных устройств для очистки воды, которые можно встретить во многих бассейнах. Но они являются не самыми эффективными среди всех существующих. Такой фильтр состоит из пластикового или металлического бака с песком, через который за определённое время проходит большое количество воды и очищается. В данных устройствах в качестве очищающего материала применяется специальный кварцевый или стеклянный песок, отобранный таким образом, что может задерживать даже самые микроскопические частицы не более 20–25 микрон.

Песочный фильтр с насосом

Частицы в 35 микрон невозможно увидеть без микроскопа.

Благодаря такой технологии работы песочных фильтров, они позволяют поддерживать воду в бассейнах на улице в относительной степени чистоты.

Так как вода, которая проходит через песок, постепенно его загрязняет, то приходится периодически чистить (хотя бы 1 раз в неделю). Для этого специалисты предлагают «метод обратной чистки», который состоит в том, что вода проходит в обратном порядке через фильтр, за счёт чего песок промывается и сам очищается.

Песочный фильтр, установленный возле бассейна

Песочные фильтры обычно устанавливаются в маленьких бассейнах, где вода меняется очень часто.

Картриджные одноразовые

Картриджные фильтры — это ёмкости с определённым количеством одноразовых картриджей, внутри которых расположено специальное чистящее вещество или материал. Обычно такие фильтры оснащены 3 — 4 полипропиленовыми или полиэстерными картриджами и позволяют более тщательно очищать воду в открытом бассейне. Благодаря особенной конструкции картриджей, они способны улавливать даже самые микроскопические частицы в 5–10 микрон. Такие фильтры стоят намного дороже песочных. Также картриджи рассчитаны только на использование один раз, а затем они просто выбрасываются. Но существуют и современные дорогостоящие картриджные фильтры, которые можно промывать методом обратной очистки, как и песочные.

Картриджный фильтр для бассейна

Диатомовые (земляные)

Такие фильтры для водоёмов являются одними из самых дорогих, но между тем и самых эффективных. Внутри такого устройства находится измельчённый порошок, который сделан из природного планктона (раковин диатома). Он является одним из самых эффективных и лучших средств, так как может задерживать в себе мельчайшие частицы в 3–5 микрон.

Диатомовый фильтр для бассейна

Очищается такой фильтр так же, как и песочный «способом обратной очистки» или химическим веществом, которое выпускается для растворения органических микроэлементов в насыпных материалах. Такие фильтры приходится часто менять даже, несмотря на их очищение (до 4 штук в год), что очень дорого. Также земляная очищающая смесь картриджей является очень токсичной, поэтому для их замены потребуется привлечение специалистов.

Внутреннее устройства фильтра

Виды подводных пылесосов для чистки бассейнов

Даже при использовании суперсовременных фильтрующих устройств с насосами они способны очистить только воду, а не всю поверхность водоёма и его дно. Потому для более эффективной чистки бассейна специалисты предлагают использовать также и различные виды специальных подводных пылесосов: ручных или автоматических. Отличаются такие пылесосы по способу управления, конструкции, эксплуатации и цене.

Ручной пылесос для бассейна

Полуавтоматический пылесос для чистки бассейна

Автоматический пылесос-робот для чистки бассейна

Как работает песчаный фильтр

Принцип работы фильтра заключается в механическом отсеивании взвешенных в толще воды частиц (минерального и органического происхождения) путем пропускании ее через песок в вертикальном направлении – сверху вниз. Резервуар наполнен фильтрующим элементом не до конца. Когда емкость закрыта, над поверхностью наполнителя образуется герметичная приемная камера, в которую поступает вода из бассейна.

По мере эксплуатации происходит постепенное загрязнение фильтрующего элемента. Качество очистки снижается. Чтобы возобновить нормальную работу агрегата песок промывают. Для этого через фильтр в обратном направлении – снизу вверх – пропускают чистую воду из бассейна. Наполненная взвесями промывочная жидкость удаляется из верхней части фильтра в канализацию.

Конструкция и принцип работы

Основным преимуществом тепловых насосов является то, что они позволяют не только полностью автоматически нагревать воду в бассейне, но и регулировать ее температурный уровень в желаемом диапазоне.

После получения обратной связи от владельцев, техническое обслуживание такой станции значительно упрощается. Он использует классическое тепло для нагрева воды в бассейне.

Принцип работы такой же и работает точно так же, как и для аналогичных устройств в системах отопления, когда потребитель получает тепло непосредственно от основного источника: Грунтовые воды, почва или воздух.

Благодаря постоянному нагреву грунтовых вод, независимо от времени года, насос может нагреваться круглый год. Основным элементом, за счет которого такой тепловой насос рассеивает тепло непосредственно от первичного источника, является коллектор.

Чем лучше теплообмен, тем эффективнее он работает. Он оснащен специальным веществом, таким как антифриз, что позволяет поглощать тепло с наименьшим перепадом температур.

Затем тепловой насос сжимает газообразные вещества, поступающие в компрессор, что приводит к резкому повышению температуры, а затем тепло передается по цепи. А затем передается на последний теплообменник, который является последним звеном цепи.

Можно рассмотреть основные преимущества таких насосов:

Объем бассейна. Чем больше воды в нем содержится, тем больше производительность устройства.

Для внутренних бассейнов приятными параметрами воздуха являются от 22°C до 24°C, а для воды в бассейне — от 26°C до 27°C

Принимая во внимание эти конечные значения, стоит выбрать тепловые насосы, если не будут выполнены никакие особые пожелания

Нюансы эксплуатации и обслуживания

Процедура #1 — промывание наполнителя

Обратите внимание, что в этой схеме вентиль вывода в бассейн закрыт

Процедура #2 — замена песка в фильтре

Замена наполнителя производится следующим образом:

Закрывают кран на подаче воды. Прокачивают остатки воды, насколько это возможно – если насос стоит на подаче, то в фильтре останется достаточно много жидкости. Отключают электропитание насоса. Вычерпывают весь наполнитель

Загрязненный песок просто кишит бактериями, поэтому делать это следует осторожно и в перчатках, не допуская его попадания на слизистые и в глаза. Наливают немного воды в резервуар фильтра – примерно на 1/3

Жидкость смягчит механическое воздействие падающего песка на элементы конструкции. Засыпать необходимое количество фильтрующего элемента. Открывают подачу воды. Выполнить обратную промывку

Если шланг для очищенной воды просто перекидывается через борт бассейна, то можно этот этап пропустить и слить некоторое количество жидкости в грунт при запуске системы в работу. Включить режим фильтрации.

При использовании в качестве наполнителя кварцевого песка, его полная замена потребуется раз в три года.

Как выбрать и подключить насос к самодельному песчаному фильтру?

Как сделать песочный фильтр для бассейна своими руками

Какой песок лучше для фильтра бассейна

Чем заменить кварцевый песок в фильтре бассейна

Сколько засыпать песка в фильтр для бассейна

Количество песчаной засыпки зависит от объема бака. Однако до верха его не заполняют, а оставляют пространство. Продается песчаный наполнитель в мешках, массой по 25 кг. На бассейн объемом 15-40 м3 надо около двух мешков. Песок засыпают внутрь бака и смачивают водой, чтобы он уплотнился. Уровень засыпки на большинстве фильтров заводского изготовления обычно отмечен меткой.

Как собрать песочный фильтр для бассейна

Как сделать водный пылесос для бассейна своими руками

Существуют разные варианты сборки самодельных агрегатов. Часто в качестве насадки используют шланг и щетку от обычного пылесоса. Удачным вариантом считается две конструкции: одна предназначена для уборки своими руками крупного мусора, а другая – ила.

Если купель стоит под открытым небом, вода часто загрязняется травой, опавшей листвой, насекомыми. В этой ситуации лучше собрать водяной пылесос для бассейна своими руками с мешком, позволяющим собирать крупный мусор.

Из материалов понадобятся фасонные элементы от пластиковой канализации: колена 90 или 45 градусов, диаметром 50 мм, кусок трубы, длиной 30 см и диаметром 100 мм, переходник с диаметра 50 на 100 мм для самодельной щетки. Для шланга используют гофрированный рукав, подсоединяемый к сифону умывальника. Рабочим агрегатом выступит фильтр-насос, который надо купить в магазине.

После подготовки всех материалов начинают собирать донный пылесос для бассейна своими руками, следуя пунктам пошаговой инструкции:

В финале осталось к отводу подключить один конец гофрированного шланга, а второй подсоединить к насосу. Пылесос для чистки бассейна готов. Однако из-за отсутствия ручки его придется во время уборки держать за толстую трубу. Пылесосом удобно очищать мелкие надувные бассейны глубиной до 75 см.

Совет! Подобной конструкции получится пылесос из пластиковой бутылки, где емкость используют вместо куска толстой трубы. Однако у такой конструкции имеется недостаток. Мягкие стенки бутылки во время работы могут сминаться, что усложняет уборку.

Если бассейн расположен под укрытием, листья и трава в него не попадает. Для удаления ила собирают пылесос упрощенной конструкции. Из материалов понадобится щетка от обычного аппарата для всасывания пыли, гофрированный шланг, насос, а также кусок полипропиленовой трубы длиной 1 м.

Трубка используется для ручки. Ее длину лучше рассчитать с учетом роста человека. Однако превышать параметр 1,2 м нельзя. Длинная ручка будет сгибаться во время уборки бассейна. Пылесосом неудобно станет пользоваться.

После подготовки всех материалов самодельный пылесос для бассейна собирают в такой последовательности:

Как выбрать и подключить насос к самодельному песчаному фильтру?

Простой пример: для бассейна емкостью 8 кубометров необходимая очистка составит 24 литра в сутки. Насос производительностью 2,5 кубометра будет работать 10 часов для выполнения трех циклов очистки.

Какой песок используют для фильтрации

Среди популярных материалов для фильтрации небольших фильтров для бассейнов чаще всего используется кварцевый песок. В отличие от других видов песка, например, такого как речной или морской, кварцевый песок отличается однородностью фракций. В составе кварцевого наполнителя присутствует 97-98% кварцевого песка, в то же время для обычного, карьерного песка этот показатель составляет всего 75-80%. Наличие в общей массе других видов минеральных веществ делает такой песок непригодным для фильтрации воды.

Кварц, в отличие от других горных пород практически не вступает в химическую реакцию с органическими и неорганическими веществами, растворенными в воде. Небольшой размер песчинок обеспечивает большую площадь поверхности фильтрации именно это свойство и позволяет использовать кварцевый песок в качестве оптимальной среды для биологической очистки.

Вода, проходя через массу наполнителя, постепенно очищается, оставляя мусор в верхних слоях фильтра. При этом нижние слои остаются практически чистыми.

Еще одним плюсом пользования кварцевым песком в качестве наполнителя фильтра выступает его дешевизна, по сравнению с другими видами песочного наполнителя кварц обходится дешево, а использовать фильтр можно 2-3 сезона подряд.

Зачем чистить воду в бассейне?

Вода в теплое время года в любом водоеме неторопливо загрязняется от органических веществ, если она не циркулирует, не фильтруется. Естественный водоем – непростая природная система циркуляции, где грунтовые воды уходят в грунт, а их припас постоянно дополняется за счет осадков. В природе фильтрация осуществляется естественным способом, а в дачном бассейне это приходится делать за счет особенных приспособлений.

Органический осадок стремительно разлагается, провоцируя тление, и в данной среде заводятся микроскопичные зеленоватые бактерии – светло синий-зеленые водные растения и эвглена зеленоватая. Данный процесс известен как «цветение воды», которая делается мутной и зеленоватой на свету. Данный процесс отлично известен аквариумистам, да и в бассейне происходит примерно то же самое, в случае если нет фильтрации.

На поверхность воды не считая этого падает растительный мусор – сухие ветки, завязь, цветочки и листья. На дно бассейна попадают фикалии птиц, песок и маленькие частички грунта, приносимые ветром. Нередки в ненатуральном водоеме и живы непрошенные гости – личинки комаров и стрекоз, падающие насекомые (жуки, осы, кузнечики). Не сумев выкарабкаться из воды, они утопают и распадаются. Целый это мусор не только лишь портит воду, но разрушает эстетику бассейна.

Совет: Поправить обстановку окажет помощь фильтр с насосом для бассейна. Профильтрованную воду не сливают, она очищается и ворачивается в резервуар. Большой растительный мусор из резервуара убирают сачком или особенным мусоросборником для перелива воды. Не допустить тление и цветение воды оказывают помощь особенные химический добавки. Грязюка со дна убирают водяным пылесосом или самодельным сифоном из шланга.

Пошаговое руководство по изготовлению

Общая схема песчаного фильтра подразумевает наличие:

Изготовить песчаный фильтр можно из разных емкостей и материалов:

Из фляги

Для работы понадобится:

Из расширительного бачка

Из пластиковой бочки

Понадобятся следующие материалы:

Из контейнера из пластика

Для изготовления понадобится:

В крышке пластикового контейнера проделываются два отверстия по 30 мм (в верхней и боковой части). Отрезаются две трубы длиной 15 и 20 см. С помощью паяльника трубы закрепляются в соответствующих отверстиях

Важно надежно закрепить трубы в крышке контейнера. На дне емкости установить фильтр грубой очистки (из пластиковой бутылки)

Наполнить кварцевым песком на 2/3 объема бокс. Закрыть крышкой. Подсоединить к насосу.

Источники информации:
