Как сделать откатные ворота своими руками видео

Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Как изготовить откатные ворота своими руками

Откатные ворота пользуются таким же спросом, как и стандартные распашные. Если об установке таких дверей на придомовой территории не задумываются, то только потому, что они отличаются относительно сложной сборкой. Однако это не причина, чтобы отказываться от ворот, которые при необходимости уходят в сторону. Их сможет соорудить любой мужчина, разобравшийся в конструкции, сделавший правильные расчёты и готовый неукоснительно следовать инструкции по изготовлению.

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

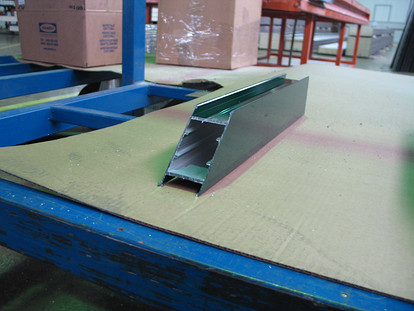

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

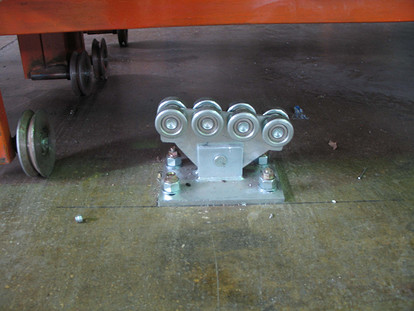

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

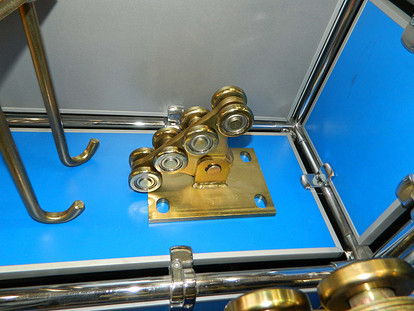

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

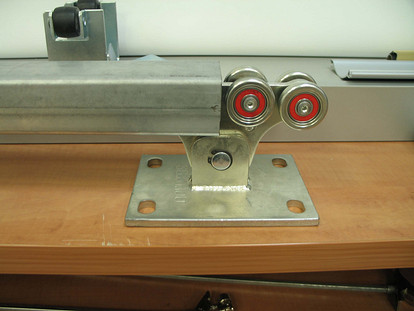

С помощью концевых роликов полотно ворот движется по рельсу

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

Составление чертежей

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

В чертеже нужно указывать размеры конструкции

Выбор строительного сырья и комплектующих для ворот

Перед тем как приступить к изготовлению откатных ворот, необходимо сделать правильный выбор материала и комплектующих.

Выбор материала

Сложным может оказаться выбор материала для создания рамы и створки. Костяк конструкции разумнее делать из профильных труб или деревянных брусков, а для створки ворот следует использовать следующее строительное сырьё:

Стеновой профнастил имеет малый вес, поэтому легко монтируется

Решив сооружать откатные ворота из дерева, кованых элементов или листового металла, надо иметь в виду, что эти материалы тяжёлые, а значит, придётся использовать усиленные фурнитуру и комплектующие.

Комплектующие

Для изготовления дверной конструкции понадобятся следующие детали:

Выбирая комплектующие, следует исходить из размеров и веса ворот

Выбирая фурнитуру в магазине, следует исходить из параметров проёма и веса полотна, которое будет навешано на раму. Кроме стандартного набора комплектующих, рекомендуется приобрести регулировочные пластины, способные избавить от незначительных погрешностей в расчётах без ущерба для всей конструкции.

Расчёт материала и подготовка инструментов

Обычно проём для ворот составляет 4 м, а при изготовлении дверного полотна используют профилированные листы, поэтому перед началом строительных работ нужно приготовить следующее:

Необходимые инструменты

При работе с перечисленными материалами будут нужны некоторые инструменты:

Пошаговая инструкция по изготовлению ворот

Прежде чем приступать к сооружению откатных ворот, надо решить, возводить ли новые столбы или оставлять старые. Второй вариант возможен, если опоры созданы из кирпича или железобетонных блоков с сечением 20×20 мм. Ещё от демонтажа старых столбов можно отказаться, когда в грунте надёжно закреплены профильные трубы из металла с сечением 60×40 мм. В противном случае следует возводить новые опорные конструкции, например, кирпичные.

Сооружение механической конструкции

Изготовление откатных ворот осуществляют поэтапно:

Вместо кирпичных, можно ставить металлические столбы

Во время работы с бетоном его нужно постоянно перемешивать, чтобы он не застыл

Сборка каркаса ворот на монтажном столе облегчит сложную задачу

С помощью распылителя краска наносится ровно

Монтаж откатных ворот

Установка дверной конструкции требует выполнить следующие действия:

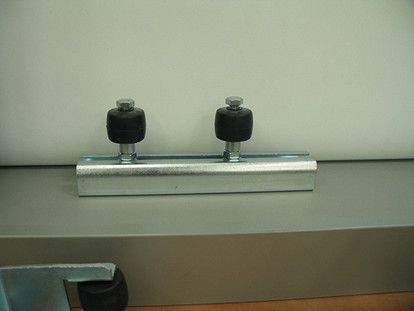

При монтаже пластины с верхними направляющими роликами верхние гайки не следует затягивать сильно

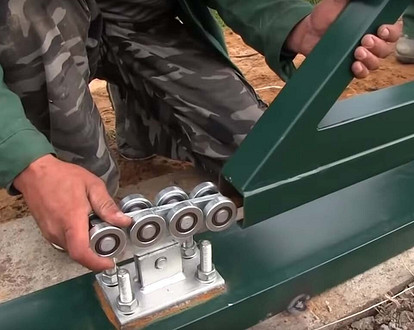

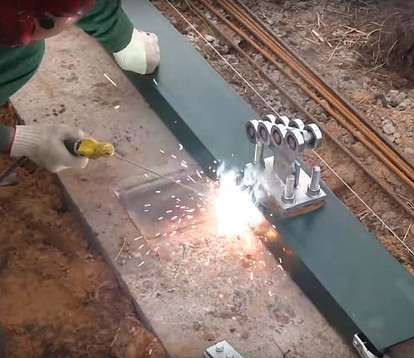

Установка роликов выполняется при помощи электросварки

На этом этапе нужно проверить, как ворота «ходят», и посмотреть, соблюдена ли вертикальность и горизонтальность конструкции в закрытом состоянии. Коррекция ворот проводится регулировочными гайками на шпильках. Если проблем не обнаружено, то крепёжные элементы требуется затянуть.

Осмотрев ворота, можно приступать к дальнейшим монтажным работам:

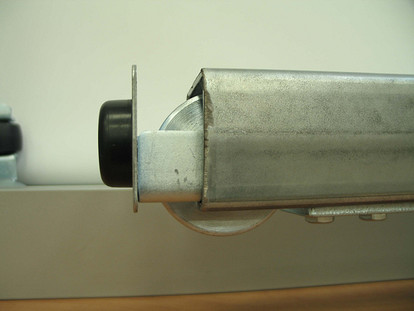

Концевой ролик должен заходить на полку уловителя

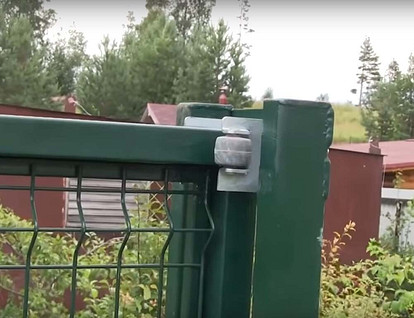

При закрытии створки она должна попадать в верхний уловитель

Видео: бюджетный вариант откатных ворот

Советы по отделке и эксплуатации

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дверные конструкции с облицовкой из дерева — вариант выигрышный, однако требует больших затрат.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Как правильно сварить откатные ворота из профтрубы

При недостатке места перед въездом оптимальным решением будет установка сварных откатных ворот. Им не требуется место для открытия створок, как у распашных, а зимой не придется махать лопатой, расчищая сугробы. При желании любой, кто дружит со сваркой, сделает откатные ворота своими руками.

Конструкция откатных ворот

Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.

В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.

Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Выбираем материалы и фурнитуру

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:

При самостоятельном монтаже откатных ворот придется приобрести:

Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:

Как сделать откатные ворота своими руками: поэтапная инструкция

Чтобы конструкция не получилась в виде пропеллера, сварку откатных ворот нужно производить на ровной площадке. Поскольку работу придется выполнять самому поэтапно, нужно на каждом шагу контролировать правильность изготовления и сборки элементов конструкции.

Устанавливаем столбы

Опоры делают из дерева, швеллера, профильных труб, кирпича, камня. Их устанавливают на глубину не меньше метра, но надежней обустроить общий фундамент. Для монтажа уловителей и поддерживающей скобы используется сварка, поэтому на каменных и кирпичных опорах устанавливаются закладные из листового металла. Под столбы выкапываются ямы размером не меньше 50×50 см. После установки проверяется вертикальность, заливается бетон.

Монтируем фундамент

Котлован под фундамент шириной 0,5 м и длиной на 30 см больше противовеса выкапывается рядом с забором. Дно траншеи должно быть ниже точки промерзания грунта. Далее:

Свариваем створку ворот

Чтобы сварить ворота из профтрубы, нарезаются в соответствии с чертежом заготовки. Затем:

Устанавливаем ворота

Для удобства монтажа, между опорами, на расстоянии от них равном толщине створки, натягивается шнур. Высота над проездом 15 — 20 см. Он будет использоваться как осевая линия при установке опорных тележек.

Сборка производится в следующем порядке:

Обшиваем и красим ворота

Обшивка из листовых материалов крепится саморезами или заклепками. Под них, в элементах каркаса откатных ворот, просверливаются отверстия. При обшивке штакетником или вагонкой их нужно обработать перед покраской антисептиком. Кованые элементы используются самостоятельно или в сочетании с другими материалами.

Профнастил и поликарбонат заранее выбираются по цвету. Листовое железо и кованые детали предварительно обезжириваются и покрываются антикоррозийной грунтовкой. Окраска производится алкидной эмалью или акриловой краской в 2 — 3 слоя. Работа выполняется краскопультом, валиком либо кистью.

Что понадобится для автоматического открывания раздвижных ворот

Для оснащения откатных ворот системой автоматики, можно купить готовый комплект или приобрести составляющие по отдельности. Набор должен состоять из следующих элементов:

Для установки привода используется швеллер, на котором смонтированы опорные тележки. Монтаж выполняется в следующем порядке:

Элементы соединяются кабелями в соответствии с инструкцией или схемой, проводится тестирование. Если вес ворот небольшой в качестве привода подойдет шуруповерт, а блок управления заменяется дешевой системой автомобильной сигнализации.

Полезные советы

Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:

Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.

Устройство откатных ворот своими руками: пошаговая инструкция монтажа модели с электроприводом

Откатные или сдвижные ворота являются сложным механизмом, но, тем не менее они стали из-за своего удобства применяться достаточно широко как на промышленных объектах, так и в частных домовладениях. Существует масса производителей, делающих готовые ворота и комплектующие к ним, квалифицированная рабочая сила быстро и грамотно произведет установку, но тем, кто захочет сэкономить и применить творческую энергию в деле будет интересно устройство откатных ворот своими руками. Тем более что это вполне возможно.

Устройство откатных ворот своими руками

Виды откатных ворот

Откатные ворота бывают разных конструкций, каждая из которых имеет свои преимущества и недостатки. Отметим их.

Подвесные откатные ворота

Эти ворота наиболее часто применялись на въездах предприятий и других охраняемых территорий. На значительной высоте, чтобы была возможность въезда грузового транспорта, монтировалась металлическая балка, а уже не не е при помощи роликовых тележек подвешивалось полотно ворот.

Подвесные ворота — надежные, но материалоемкие

Откатные по рельсу ворота

Откатные по рельсу ворота очень зависят от погодных условий

Консольные откатные ворота

Для того чтобы ворота не имели ограничений габаритов сверху и не было контакта с наземным рельсом, были изобретены консольные откатные (сдвижные) ворота. Эта самая сложная конструкция ворот, но эти «жертвы» абсолютно оправданы. Полотно таких ворот не имеет контакта с поверхностью, а подвешено на консольных роликовых блоках при помощи направляющей балки. Чаще всего такая балка и роликовые блоки расположена в нижней части ворот.

Откатные ворота с консолью снизу применяются чаще всего

Бывают случаи, когда направляющая балка и роликовые блоки могут быть расположены в середине или даже сверху полотна ворот. Это может быть оправдано, когда консольные узлы можно подвесить на капитальную стену здания или имеются какие-либо строительные сооружения или конструкции, способные выдержать нагрузки от полотна ворот. В противном случае придется специально сооружать силовую конструкцию для ворот, что далеко не всегда выгодно.

Варианты откатных консольных ворот

Именно поэтому в большинстве случаев применяют консольные откатные ворота с нижним расположением несущей балки.

Цены на откатные ворота

Описание конструкции и работы консольных ворот

Принципиальную схему откатных ворот с нижним расположением консоли можно посмотреть на рисунке.

Схема откатных ворот с нижней консолью

Полотно ворот смонтировано на раме (1) из профильной металлической трубы. К раме приварена несущая балка (2), имеющая специальный профиль, внутрь которого плотно входят роликовые каретки (3). Балка при этом может перемещаться вместе с воротами влево — вправо по кареткам, обеспечивая открытие и закрытие ворот. Очевидно, что наибольшую нагрузку несут балка и роликовые каретки, особенно в момент их закрытия или полного открытия ворот. Для того чтобы разгрузить ворота при полном закрытии применяется концевой разгрузочный ролик (4), входящий и упирающийся в нижний улавливатель (5). В другой части ворот, для фиксации полотна при полном открытии могут тоже использовать концевой ролик с ограничителем улавливателем, но на данной схеме он не виден.

Для того чтобы у ворот не было боковых качений существуют направляющая с роликами (7) и верхний улавливатель (6), фиксирующий полотно в закрытом состоянии. Для избежания попадания загрязнений и посторонних предмето в в нутрь балки применены заглушки (8). Вся конструкция ворот смонтирова на на трех основных силовых элементах: опорном столбе (9), ответном столбе (10) и фундаменте для роликовых кареток (11). Если на участке уже есть достаточно прочные опоры для ворот (кирпичные, бетонные или металлические), то они могут быть использованы в качестве опорного и ответного столбов, а если нет, то сооружать их придется отдельно из профильной металлической трубы. Фундаме нт дл я консоли в любом случае придется сооружать отдельно.

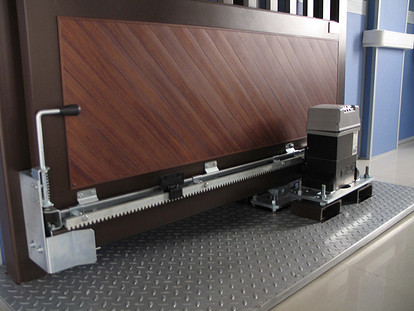

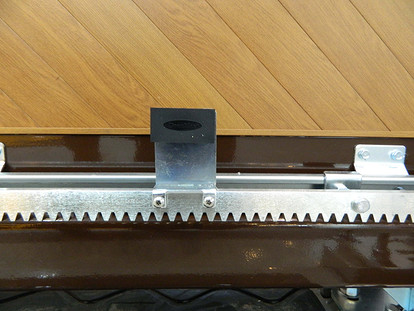

В откатных воротах достаточно легко реализуется электропривод, который закрепляют между роликовых кареток. Для приведения полотна в движение к его боковой поверхности закрепляют зубчатую рейку. Привод снабжают блоком управления, а также различными устройствами, обеспечивающими безопасность.

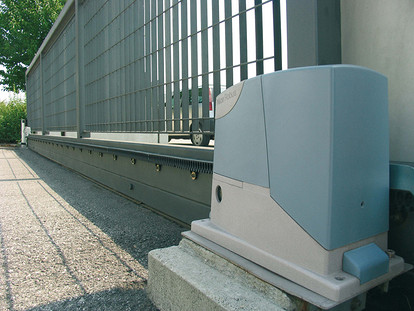

Откатные ворота удобно снабжать электроприводом

Преимущества консольных откатных ворот

Откатные ворота консольного типа имеют ряд преимуществ:

Недостатки все же у откатных ворот есть, но их немного:

Определение возможности установки откатных ворот

Даже при огромном желании и недюжинных финансовых возможностях владельца участка установить откатные ворота, могут сложиться такие ситуации, когда установка либо невозможна, либо сильно затруднена. Какие это ситуации?

Если таких сложных ситуаций на участке нет, то можно приступать к устройству откатных ворот своими руками.

Устройство откатных ворот своими руками

Для того чтобы откатные ворота были установлены правильно и в дальнейшем имели долгий срок эксплуатации, надо разбить технологический процесс на несколько этапов.

Подготовительные работы

Первая и одна из главных частей подготовительных операций – это оценка места установки ворот. На что надо обратить внимание?

Разметочные работы

Когда установлены столбы ворот, независимо от того возведен забор или нет, уже можно приступать к разметке. Для этого надо:

Устройство фундамента откатных ворот

Для того чтобы воспринимать нагрузки от веса ворот в состоянии покоя и при их движении, нужно обустроить фундамент. Для этого в качестве верхней части, на которую будут монтироваться роликовые узлы и электропривод, нужен швеллер №20 длиной в 2000 мм. Для фундамента необходимо выкопать яму, которая примыкает к опорному столбу, имеет длину 2100 мм, ширину 500 мм. Глубина определяется уровнем промерзания грунта в зимнее время. В большинстве регионов глубина в 1500 мм будет достаточной.

План фундамента откатных консольных ворот

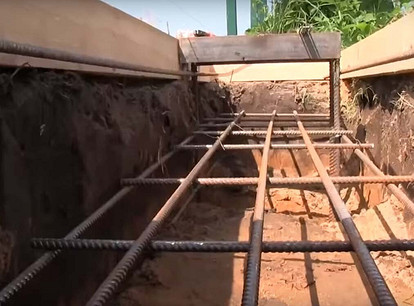

Для армирования фундамента и создания связи швеллера с фундаментом свариваются три каркаса квадратного сечения со стороной 150 мм из арматуры №16 и длиной в 1400 мм. Для поперечных связей можно использовать арматуру №№10—12 с шагом 300—400 мм.

Готовые каркасы привариваются к нижней поверхности швеллера посередине его полки. Осевые линии крайних каркасов располагаются в 400 мм от краев швеллера, а третьего – ровно посередине. После этого надо сделать подсыпку 10 см песка или песчано-гравийной смеси на дно ямы, утрамбовать ее и начать устанавливать готовый швеллер с арматурными каркасами. При этом следует учесть:

Настало время бетонных работ. Для заливки фундамента откатных консольных ворот надо использовать бетон маркой не менее М250— М300. Для его приготовления понадобятся составляющие в следующих пропорциях по объему :

Нужное для фундамента количество, конечно, будет больше, главное – соблюдать указанные пропорции. Для приготовления бетонной смеси лучше всего пользоваться бетономешалкой или мощным строительным миксером. При ручном перемешивании качество бетона ухудшается.

Бетономешалка — незаменимый помощник для устройства фундамента ворот

Сначала в бетономешалку засыпается песок и цемент. После их перемешивания добавляется часть воды, чтобы раствор перемешался до однородного состояния. Далее, добавляется щебень или гравий и постепенно добавляется вода до того состояния, пока бетон не станет однородным и подвижным. При укладке бетона в яму необходимо:

Полное созревание бетона происходит в течение 28 суток, но через неделю он уже наберет ту прочность, которая позволит проводить монтаж ворот. А в это время можно заняться другими технологическими операциями.

Изготовление полотна откатных ворот

При изготовлении полотна ворот, если нет достаточных навыков в сварке металлов, лучше обратиться туда, где специалисты в мастерской по нужным размерам изготовят их. Откатные ворота – это достаточно габаритная конструкция и в домашних условиях будет трудно обеспечить расположение всех деталей в одной плоскости, что крайне необходимо. Еще одним плюсом изготовления ворот в мастерских является то, что грунтовку и покраску можно произвести компрессором, а это дает более качественное покрытие. Но если все-таки есть желание все сделать самому, то это вполне по силам.

Один из возможных вариантов полотна ворот изображен на рисунке. Основной каркас изготавливается из профильной трубы 60*40 мм, а ребра жесткости и внутреннее заполнение – из трубы 20*40 мм. Несущая балка, которая находится снизу чертежа, имеет длину 6 метров и она должна привариваться к воротам, поэтому настало время приобрести набор комплектующих для откатных консольных ворот и профильные трубы для изготовления полотна.

Чертеж полотна консольных откатных ворот с шириной проема 4 метра

В стандартный набор для ворот входит:

Для сварки ворот понадобится сделать монтажный стол, состоящий из трех подставок одинаковой высоты. В качестве подставок могут быть вбитые в землю колья на одном уровне и уложенные сверху доски. Главное, чтобы все три подставки лежали в одной горизонтальной плоскости.

Другим вариантом импровизированного монтажного стола могут быть уложенные на землю и выставленные в один уровень брусья или строительные камни.

Такой монтажный стол приемлемое, но далеко не самое лучшее решение

Таким диском лучше всего очищать трубы от очагов коррозии и загрязнений

Согласно чертежу нарезаются профильные трубы 60*40 мм для основного каркаса ворот. При этом надо стараться делать так, чтобы при сварке не оставалось отверстий для доступа во внутреннюю полость трубы. Разметку надо производить рулеткой и угольником, а резку – болгаркой с отрезным диском, а лучше — нарезной машиной, позволяющей точно соблюдать все углы.

На монтажной поверхности раскладываются трубы, руководствуясь чертежом, проверяется соответствие размерам и перпендикулярность, а затем последовательно прихватываются все швы. После проверки размеров и плоскости обвариваются все соединения труб сплошным швом. Все оставшиеся открытые концы труб завариваются заглушками. После этого все сварочные швы тщательно зачищаются болгаркой со шлифовальным диском.

Раскладка каркаса на монтажной поверхности

Для грунтовки и окраски ворота надо установить в положение, близкое к вертикальному. Лучше всего использовать автомобильную антикоррозийную грунтовку, которую надо нанести в два слоя. Предпочтительней это сделать компрессором и распылителем, но и кистью тоже можно, но это будет дольше, и качество покрытия будет хуже. Особое внимание надо уделить к тому, чтобы грунтовкой пролить щель между балкой и воротами. Также уместно будет укрыть эту щель «колбасками» акрилового герметика. После этого ворота можно целиком красить в два слоя. Внутреннюю поверхность несущей балки красить ни в коем случае не надо!

Грунтовку и покраску лучше делать компрессором с распылителем

После полного высыхания краски на воротах можно смонтировать облицовку, наиболее предпочтительная из которых – это профнастил, так как он сочетает легкий вес, прочность, красивый внешний вид и разумную цену.

Монтаж откатных ворот

Установку консольной конструкции на смонтированный ранее швеллер можно начинать не ранее, чем через 7 дней после бетонирования. Для монтажа роликовых тележек рекомендуется приобрести монтажную пластину со шпильками, которая позволит:

Для монтажа ворот необходимо:

После грамотно проведенного монтажа ворота должны двигаться очень легко и фиксироваться в крайних положениях. Заключительными работами будет зачистка всех сварочных швов, покрытие их антикоррозийной грунтовкой и покраска. Дальше на полотне ворот можно закреплять ручки для открытия и закрытия, а также установить привод с автоматикой. У каждого производителя приводов есть свои особенности установки, подробно описываемые в прилагаемой документации. Но эта работа уже будет намного легче, так как главное уже сделано – устройство откатных ворот своими руками.

Видео — Инструкция по монтажу откатных ворот

Откатные(сдвижные) ворота своими руками пошаговая инструкция

Откатные ворота — современное технологичное решение для загородного коттеджа. Они сдвигаются в сторону вдоль забора и, в отличие от распашных, не требуют пространства для открывания створок. Конструкция достаточно сложна в изготовлении, но при наличии навыков работы с металлом можно сделать откатные ворота своими руками.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот

Плюсы и минусы откатных ворот

Главное преимущество — удобство применения. Достаточно широкие ворота можно открыть без затруднений. Нет необходимости в обустройстве большой подъездной площадки, поскольку полотно сдвигается вбок.

Даже при сильном ветре отсутствует риск самопроизвольного закрывания и повреждения автомобиля. К тому же конструкция легко оборудуется электрическим приводом. Не выходя из машины, можно открыть ворота и заехать на участок.

Отдельно о преимуществах консольных откатных ворот:

Ролики, обеспечивающие движение полотна, находятся внутри балки, что защищает механизм от внешних воздействий, а также позволяет пользоваться воротами без лишних усилий.

Если нет возможности обеспечить необходимый откат, консольным воротам некуда сдвигаться. Установить их на коротком участке не удастся.

Чертежи и расчеты

Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.

При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.

Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

Примерно так должен выглядеть чертеж откатных ворот специалиста

Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.

Комплект фурнитуры

Для стандартных откатных ворот шириной не более 4 м и весом до 500 кг в продаже есть готовые комплекты фурнитуры. В набор включены:

Дополнительно в комплект могут входить регулировочные подставки и кронштейны.

При нестандартном проеме, превышающем 4 м, нагрузки будут больше, поэтому для расчета и изготовления ворот лучше обратиться к специалистам.

Какие нужны материалы

Ворота можно сварить из стальных профильных труб, соединив сечения с разными размерами. Но сейчас производят специальные Т-профили для откатных ворот, которые использовать гораздо удобнее — не нужно сваривать 2 трубы по периметру каркаса и заполнять щели герметиком. Это существенно экономит время и материалы, а поскольку самого шва нет, одновременно улучшается стойкость конструкции к коррозии.

Для изготовления откатных ворот понадобятся:

Весь металл зачистить, загрунтовать труднодоступные места антикоррозийной быстросохнущей грунтовкой. В хорошую погоду можно обработать все профили сразу.

Как сделать откатные ворота: пошаговая инструкция

Монтаж подвесных или рельсовых ворот сводится к установке на столбы направляющей сверху или снизу и креплению роликового механизма. Сложнее изготовить консольные ворота, конструкция которых состоит из рабочего полотна и хвостовика. Действующие усилия в них распределяется таким образом, что ветровые нагрузки воспринимают опоры ограждения, а вырывающие от веса консоли — платформа с отдельным фундаментом.

Сдвижные ворота своими руками: этапы изготовления

Если столбы уже готовы, то работа сводится к следующему:

В случае, когда опор еще нет, необходимо установить прочные столбы из кирпича с внутренним армированием или стойки из профильной трубы 80х80 мм.

Подготовка проема

Желательно решить заранее, какие ворота будут устанавливаться — распашные или сдвижные. От этого зависит, каким образом нужно монтировать крепления для полотна.

При кладке из кирпича в швы замуровывают металлические закладные детали для уловителей и верхней роликовой направляющей. Можно закрепить их в уже готовый столб с помощью прочных анкеров. Расстояние между закладными должно соответствовать высоте полотна ворот. Если опоры изготовлены из профильных труб, крепежные пластины приваривают уже после их установки.

Фундамент под опорный механизм

Основание под опору для консоли закладывают отдельно от фундамента под ограждение. Его располагают рядом с проемом параллельно забору. Возможно несколько решений для устройства фундамента:

При выборе вида фундамента учитывают структуру грунта и глубину промерзания. Если на участке слабые или насыпные почвы, рационально использовать сваи. В плотных грунтах хорошо работают бетонные основания.

Армированные каркасы для фундамента из бетона изготавливают из рабочих стержней и хомутов диаметром 16 и 10 мм соответственно.

К сваям или выпускам арматуры приваривают швеллер № 20 или два параллельных швеллера № 10 и № 14. Их укладывают вплотную к столбу, длина профиля равна 1/2 ширине проема. Верх конструкции должен располагаться на нулевой отметке. Впоследствии к швеллеру будут крепиться 2 регулировочные площадки и 2 роликовые опоры.

Сборка каркаса

Наиболее удобный способ — сборка на специальном монтажном столе в мастерской по изготовлению металлоконструкций. В условиях участка в качестве рабочей поверхности можно выставить горизонтально несколько блоков (брусьев) или же сваривать каркас вертикально.

При вертикальной сборке к концам направляющей балки приваривают 2 «лапы» для устойчивости. Выставляют ее по уровню на подкладках из блоков. Отрезают по размеру проема плюс длина хвостовика, которая должна быть не менее 1/2 ширины проема.

Выставляют и приваривают Т-профиль вдоль балки строго по центру, отступив от торца на толщину стойки. У Т-стоек зарезают углы и приваривают строго вертикально. Временно закрепляют отрезком трубы.

Измеряют диагонали, проверяют геометрию, приваривают верхний Т-профиль, прихватив его в нескольких местах. Чтобы конструкцию не повело, полную обварку ворот делают только после полной сборки.

Внутри рамы через равные промежутки приваривают 2 стойки, а между ними горизонтальные перемычки и диагональные раскосы. Каркас должен получиться жестким и устойчивым.

При ширине ворот до 4 м хвостовик изготавливают в виде треугольника, свыше — прямоугольника. Большая нагрузка требует высокой жесткости, которую может обеспечить прямоугольная консоль.

Для изготовления хвостовика трубу 40х60 обрезают по размеру и приваривают к нижней балке и крайней стойке. Ворота полностью обваривают. Теперь их можно положить горизонтально, не боясь деформировать.

Если будет устанавливаться автоматика, рекомендуется сразу закрепить зубчатую рейку. Предварительно закрутить бобышки, прихватить их к балке. Затем рейку снять и приварить бобышки окончательно. Длина рейки должна равняться ширине проема плюс 50 см. Все швы заполнить автомобильным полиуретановым герметиком. Стыки отшлифовать и покрыть грунтовкой. Красить можно любым способом — кистью, валиком или распылителем.

Обшивка

Чтобы правильно отрегулировать механизм качения, рекомендуется монтировать заполнение до установки ворот в проем. Не запрещено это делать и после, поскольку регулировка — несложная операция, которая выполняется гаечным ключом за несколько минут.

Для обшивки используют:

Материалы крепят к каркасу саморезами или приваривают.

Монтаж фурнитуры и установка полотна

Главные элементы качения — ролики. Они могут быть стальными или полимерными. Последний вид обладает бесшумным плавным ходом.

Роликовые каретки крепят на опорные площадки, приваренные к швеллеру. Для корректировки положения используют регулировочные болты. Приваривать сами ролики не рекомендуется, поскольку при эксплуатации возможно потребуется их регулировка в какой-либо плоскости.

Полотно с опорной балкой надевают на ролики, контролируют положение с помощью уровня. Далее на столб крепят верхний ограничитель, предохраняющий ворота от бокового раскачивания.

Монтаж пластины с направляющими роликами

На второй столб (приемную колонну) монтируют ловители, которые будут удерживать полотно при закрывании. На балку устанавливают концевики, снижающие нагрузку на переднюю каретку.

Монтаж нижнего уловлителя

Установка электропривода и элементов безопасности

После готовности механической части конструкции приступают к монтажу и настройке электропривода. Его крепят к несущему швеллеру с помощью кронштейнов или пластины. Привод нужно выбирать исходя из климатических условий. Чтобы при частых морозах под 30 град устройство безотказно работало, производитель должен дать такие гарантии.

На дачных участках часто наблюдаются перепады напряжения, поэтому двигатель не должен быть слишком чувствительным. Редуктор лучше выбирать не пластиковый, а металлический. Если неожиданно электричество отключили, в приводе находится переключатель режима, с помощью которого можно провести разблокировку.

Электропривод снабжен встроенной токовой чувствительностью, но необходимо предусмотреть другие элементы безопасности — фотоэлементы и сигнальные лампы. Для привода и датчиков движения прокладывают отдельные кабели. При попадании в створ человека или животного происходит обесточивание, включается обратный ход. Сигнальная лампа оповещает участников дорожного движения о том, что из ворот может выехать машина.
Для проверки работоспособности проводят 5 пробных включений. Если полотно движется плавно, без стопорений, лампа и датчики реагируют, значит, монтаж выполнен правильно.

Обслуживание

Регулярный уход за воротами — залог долгой службы откатных конструкций. Он не сложен, достаточно раз в год смазывать подшипники в роликах и контролировать регулировку механизмов.
Фотоэлементы могут загрязниться или запотеть от влажности. Периодически их нужно протирать мягкой тканью.

Зубчатая рейка также нуждается в регулярной очистке от льда и грязи. Скрип или скрежет — опасные предвестники поломки механизма. Смазывать балку солидолом или литолом не рекомендуется. В густой смазке накапливается пыль и песок, в результате ворота может подклинивать.

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Наиболее частые ошибки

Неисправности при работе ворот могут возникнуть из-за нарушения технологии монтажа:

Сборка готовых заводских ворот

Некоторые российские компании предлагают комплекты для сборки откатных ворот своими руками. Все профили уже нарезаны в размер, узлы и составляющие рассчитаны инженерами, на основные элементы дается гарантия. Каркас можно обшить любым материалом по выбору.

Безусловно, комплект будет стоить несколько дороже, чем покупка металла на металлобазе. Но зато вы сможете сэкономить время на подготовке профилей и резке. Останется только правильно и аккуратно собрать конструкцию.

Заключение

Устройство откатных ворот под силу не каждому мастеру. Нужно владеть инструментом, иметь достаточный опыт и неплохо разбираться в металлоконструкциях. В остальном вам поможет наша подробная инструкция.

Как сделать откатные ворота из профнастила: пошаговая инструкция

Многие дачники сталкиваются с вопросом, как сделать откатные ворота из профнастила или другого материала своими руками быстро и качественно. Ведь украсить усадьбу надежным красивым забором означает не только возвести ограду, но и установить ворота.

Отличный вариант для стесненной территории

Откатные ворота, в свою очередь, должны быть простыми в эксплуатации и максимально функциональными. Должны иметь широкие створки и при этом не требовать много места. Такая конструкция – не что иное, как измененный пролет забора с роликами, установленный на направляющие.

Особенности

Оценить достоинства отдельного типа конструкции поможет ряд критериев, по которым оцениваются въездные ворота.

И хотя эти критерии весьма условны, имеет смысл достаточно глубоко оценить все показатели, по которым будет проводиться оценка. Для анализа стоит обратить внимание на:

Кроме того, стоит сразу определиться с понятиями. Раз уж речь идет об откатных воротах, то здесь имеются три основные конструкции, условно объединенные в это понятие:

Достоинства

Главным достоинством этого вида конструкции выступает ее функциональность. Большая створка позволяет сделать въезд во двор практически любому транспорту, она не занимает много места. Ее можно использовать и как ворота на даче или для городской усадьбы.

Стоимость материалов для сборки также невелика. Сварить и установить каркас из профильной трубы и обшить его профлистом стоит ненамного дороже, чем секция забора.

Профильная труба, профлист и запорное устройство весят намного меньше, чем кованые модели или распашные двухстворчатые конструкции из листового металла. Это дает возможность сделать въезд намного шире и больше.

В основе конструкции лежит рама, усиленная диагональными упорами. Имея в распоряжении небольшую ровную площадку для работы и сварочный аппарат, сварить все детали не представляет большого труда. А чтобы понять алгоритм работы, стоит дополнительно изучить фото и видео, которые будут представлены ниже.

Недостатки

Увы, есть и недостатки в варианте, где ворота должны откатываться. Сделать откатные ворота своими руками можно только с использованием навыков сварочных работ. Без этого собрать раму, фундамент, установить направляющую рейку и роликовый блок просто невозможно.

Также необходимо обратить внимание на вопрос, как сделать ролики для откатных ворот. Нужно решить, сделать их самостоятельно из подручных материалов или заказать готовый комплект для установки. Второй вариант намного практичнее и удобнее как в плане работы, так и при регулировке.

Откатные ворота для дачи обычно делаются без автоматизированной системы для установки в неохраняемых дачных массивах. С системой автоматики делают для мест, где гарантирована сохранность устройства. Так что ориентироваться здесь нужно по обстоятельствам и трезво оценивать свои силы и возможности.

Пример для частного дома

Виды конструкций

Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.

Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.

Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.

Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.

Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.

Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.

На фото изображены красивые ворота.

Для кирпичного ограждения

Выбор

Облегчить работу по расчетам и подбору материала можно, просто скачав чертежи стандартных решений, которые выкладываются в Сети. Следующим этапом будет выбор материала и технологии сборки. Правильно подобрать материал также помогут онлайн-калькуляторы.

Основным материалом каркаса панели будет профильная труба размером 30х60 или 40х60 мм. Распорки внутри каркаса изготавливаются из трубы меньшего сечения.

Главное, чтобы по ширине труба наружного каркаса была одинаковая с рамкой внутри. Например, если наружная рамка будет из профиля 30х60 мм, то внутреннюю можно изготовить из профиля 25х60 или даже 20х60 мм.

Для самого ответственного элемента каркаса – опорной балки, или закладной, – выбирается швеллер. Стоит отметить, что советы сварить опорную балку из двух уголков или двух труб сечением 80х80 мм лучше отбросить сразу. Только швеллер, пусть громоздкий, пусть неудобный, но именно он будет работать, а трубы и уголки лучше пустить на направляющие и опорные стойки.

Профилированный лист для установки на рамку стоит подобрать более качественный с полимерным покрытием. Здесь нужно выбирать более дорогие модели. Толщина должна быть не меньше 0,5 мм, а покрытие – обеспечивать надежную защиту от коррозии.

С профлистом рекомендуется приобрести и крепежные материалы: саморезы, заклепки. Если планируется установить калитку в рамке ворот, то необходимо приобрести и притворную планку для обшивки периметра и калитки, и рамки профлиста вокруг.

При заливке фундамента понадобится, кроме этого, еще и арматура диаметром от 8 мм. Общее количество погонных метров арматуры посчитать несложно. При расчете ворот берется ширина створки: для ворот шириной два метра понадобятся две колонны фундамента на глубину промерзания грунта. Для каждого следующего метра ворот суммируется еще одна колонна из четырех прутьев арматуры плюс поперечины.

Монтаж

Первый этап монтажа состоит в том, чтобы создать надежное основание для установки, – закладную планку. Для нее стоит использовать швеллер шириной от 16 см и длиной, равной 1/2 проема ворот.

Закладная должна выдерживать большие нагрузки, поэтому к ней крепится сварочным способом арматурный каркас по четыре прута диаметром 12–16 мм и длиной, равной глубине столба фундамента под откатные ворота. Закладная должна быть связана как минимум четырьмя поясами перемычек из арматуры меньшего диаметра размером 8–10 мм.

Верхний ярус перемычек должен связывать столбы между собой, а нижние – формировать каркас самих столбов.

Второй этап заключается в сборке каркаса. По чертежу делаются разметка профиля и его разрезка. На ровной поверхности выкладываются все элементы, выравниваются по уровню и свариваются небольшими швами. После проверки углов и диагоналей все детали свариваются окончательно.

Сборка каркаса начинается с направляющего рельса, он усиливается рамной трубой и прихватывается точечными швами в нескольких местах. Делать прямой шов от начала до конца не стоит: при сварке металл деформируется, а значит, и направляющий рельс – тоже.

Порядок сваривания каркаса:

Решая, как сделать откатные ворота – с уже установленными столбами или установить их в процессе постройки, – совершенно очевидно. Конечно, столбы лучше устанавливать в комплексе: так удастся избежать ошибок и сэкономить время.

Схема сборки изображена ниже.

Устройство фундамента

Фундамент для откатных ворот имеет сложную форму. Вследствие этого, перед тем как приступать к выемке грунта, нужно сначала на листе бумаги нарисовать то, как будет выглядеть на самом деле подземная часть.

Фундамент отрывается на всю длину закладной планки и глубину колонн. В местах перемычек между колоннами глубина должна быть не меньше 70 см, а колонны должны быть глубже точки промерзания на 15–20 см. Одновременно отрывается и фундамент под опорный столб.

Как сделать раздвижные ворота: пошаговая инструкция с чертежами

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м 2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного

на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

Створка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Монтаж откатных ворот

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

Изготовление фундамента

Этапы возведения фундамента:

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Монтаж закладной

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Установка ворот

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

Привод откатных ворот

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Установка роликов

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла. Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Тележка

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

Уловители

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики

Выбор автоматики напрямую зависит от веса ворот:

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

Автоматические кованые ворота

Автоматика откатных ворот

Деревянные откатные ворота

Кованые

Красивое оформление ворот

Механические

Металлические

Откатные ворота на даче

С автоматикой

Со встроенной калиткой

Вид со двора

Уличные откатные ворота

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

Откатные ворота своими руками

Производство и покупка промышленных откатных ворот является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы в этой статье будут очень кстати.

Откатные ворота своими руками. Выбираем материалы и инструменты

Установка откатных ворот своими руками пошаговая инструкция

Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича. Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

В столбах функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Откатные ворота своими руками: создание закладной детали

Бетонируем фундамент для откатных ворот

Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику. Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками. Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

Как изготовить и установить откатные ворота своими руками

Откатные ворота – удобные и надежные изделия, которые еще несколько лет назад считались предметом роскоши и стоили немало денег. Они имеют множество преимуществ – надежность, легкое управление, высокая прочность, экономия пространства, функциональность. все это в полной мере оправдывает вложенные средства. Тем более имеется множество вариантов и моделей, которые можно применять для ограждения дворов разной площади. Но все же стоит рассмотреть, как можно выполнить откатные ворота своими руками. Конечно, этот процесс требует некоторых знаний, изготовление не такое уж и легкое дело, но если будут соблюдаться все этапы и принципы, то в итоге получится надежная и прочная конструкция.

Особенности откатных ворот своими руками

Если вы решили сделать сдвижные ворота своими руками, то для начала стоит изучить характеристики данных изделий. Конструкции начали применять примерно 50 лет назад. Изначально их устанавливали при въезде на территории больших предприятий, складов. Со временем изделия улучшались, дополнялись, обновлялись, в результате они стали наиболее дешевыми и доступными.

Если еще около 15-20 лет откатные ворота были основным атрибутом богатых дворов и ограждением больших территорий промышленных комплексов, то сейчас, они часто встречаются в частном секторе. Их применяют для ограждения дворов, гаража, и даже для дачных участков.

Среди положительных особенностей сдвижных ворот можно выделить:

Это лишь часть положительных качеств, которыми обладают откатные ворота. Но все же даже они позволяют понять, что данные устройства действительно надежные и функциональные.

Типы конструкций

Все разновидности конструкций похожи по внешнему виду, они отличаются по способу передвижения роликов при открывании и закрывании конструкций. В каждой системе применяются механизмы с роликовым устройством, но вот их установка осуществляется по-разному.

Подвесные откатные ворота

Устройство конструкций позволяет устанавливать их в подвесном состоянии. На опорной балке установлены тележки с роликовым механизмом, по ним передвигается створка ворот, которая зафиксирована на столбах в верхней области проездной части. Они работают по таком же принципу, как обычные откатные ворота.

Если вы решите изготовить именно эти ворота, то для крепления конструкции обязательно приобретайте качественные элементы. Они должны быть выполнены из прочного материала, лучше их покупать в специализированных строительных магазинах.

Для подвесных ворот подойдет материал из стали. Он должен иметь дополнительное покрытие из оцинковки или ПВХ. Это повысит устойчивость конструкции к разным негативным погодным явлениям.

Оградительные изделия открываются вдоль стены, поэтому для них не требуется дополнительное место. По желанию их можно дополнить электрическим приводом, это обеспечит удобное использование и управление.

Среди преимуществ конструкций можно выделить:

Консольные откатные ворота своими руками

Эта разновидность конструкции является самой распространенной. Она имеет створку с противовесом, который установлен на консольных блоках. Главное преимущество изделия состоит в том, что нет контакта нижней несущей балки с дорожным полотном.

Несмотря на то, что изделия являются востребованными их очень тяжело изготовить своими руками. В качестве основы применяется консоль или швеллер. Этот элемент удерживает створку конструкции при открытии и закрытии ворот.

Современные модели не имеют нижние и верхние направляющие. Благодаря этому авто может спокойно проезжать во двор. Полотно подвешивается на специальную балку, которая устанавливается на роликах, именно передвигают поверхность изделия.

К достоинствам консольных откатных ворот относятся:

Рельсовые откатные ворота своими руками

Ворота с рельсовым устройством считаются популярным вариантом, их часто устанавливают на месте въезда во двор. В качестве опоры используется рельс, по нему на при помощи ролика перемещается полотно.

Рельс устанавливается по линии передвижения ворот на одном уровне с дорогой. Благодаря этому сохраняется высокая безопасность во время проезда машины. Наибольший показатель пролета между столбами должен составлять 6 метров.

Не стоит устанавливать ворота с рельсовым механизмом в регионах с частыми снежными заносами. В устройство рельса может забиться снег, в результате образуется наледь, которая будет мешать нормальной работе ворот.

К достоинствам можно отнести:

Роликовые откатные ворота своими руками

Роликовые ворота обычно устанавливаются на область въезда в двор. А вот для гаража они не подходят. Дело в том, что изделия имеют сплошную конструкцию, а стены гаражного строения не всегда позволяют разместить полотно. Кроме этого, механизм не получится поместить весь в сторону, когда проводится открытие ворот.

В устройстве изделий имеется направляющий профиль, который прикреплен к нижней области изделия. Кроме этого, присутствует роликовый механизм с подшипниками, каркас и другие составляющие части, которые требуются для скрепления и удерживания ворот.

Устройство и принцип работы

Перед тем как изготавливать сдвижные ворота своими руками стоит изучить их устройство и принцип работы. Наиболее востребованным вариантом считается консольная конструкция, но ее очень тяжело изготовить самостоятельно. Но данные изделия прекрасно подходят для регионов с постоянно меняющимися погодными условиями.

Сооружение и установка ворот консольного типа не требует больших финансовых вложений. Но предварительно стоит рассмотреть принцип работы изделия.

В основу консольных откатных ворот входят следующие элементы:

Особенности подбора автоматического привода

Рассматривая варианты откатных ворот, стоит обратить внимание на модели с автоматическим приводом, этот элемент не является обязательным, но его наличие намного упрощает управление, избавляет от прикладывания больших усилий при открытии створок. После его установки не нужно будет постоянно выходить из машины, чтобы откатить ворота.

Для ворот стоит применять специальные электроприводы, но можно сделать этот элемент самому.

В этом случае применяют двигатель и редуктор с подходящей мощностью. Для небольших и не сильно тяжелых конструкций подойдет недорогой привод для гаражных ворот.

Приводы стоит выбирать в зависимости от веса конструкции:

При выборе автоматического привода особое внимание стоит обращать на показатель мощности. Для регионов с суровыми зимами предпочтительно приобретать варианты с запасом на 20-30 %, чтобы мотор при низких температурах работал без перебоев. Устанавливается данный элемент только после выполнения всех работ по изготовлению и монтажу ворот.

Как изготовить откатные ворота своими руками

Перед изготовлением стоит рассмотреть, как устроены ворота, какое устройство имеют, можно посмотреть видео с популярными моделями изделий, пошаговым изготовлением. Все эти материалы помогут сделать качественную и надежную конструкцию. Если вы сомневаетесь в своих силах, то лучше воспользоваться помощью профессионалов, но будьте готовы к тому, что изготовление на заказ обойдется достаточно дорого.

Изготавливать своими руками лучше простые ворота без автоматики и других наворотов. В процессе вы не столкнется с непредвиденными проблемами, из-за которых, возможно, придется прекратить работы. Если будут соблюдаться все этапы и правила, то в итоге получится надежная и прочная конструкция.

Подготовка инструментов

Перед тем как приступать к сооружению откатной конструкции стоит подготовить требуемый инвентарь.

У вас в наличии должны быть под рукой инструменты из списка:

Инструменты из вышеперечисленного списка практически у каждого есть дома, к исключению можно отнести только сварочный аппарат. Если позволяют финансы, то можно его приобрести. Если же с деньгами туго, то можно одолжить этот прибор у друзей или родственников.

Создание чертежей и схем

Для изготовления откатных ворот потребуются чертежи и схемы, который стоит сделать перед началом работ. Подробная видео-инструкция в интернете поможет сделать чертеж с указанием точных замеров и расчетов. При помощи него можно будет высчитать объем требуемых материалов с учетом запаса.

Каркасная часть изготавливается при помощи приваривания трубы с размерами 60х40 мм. Затем прикрепляются две вертикальные трубы с параметрами 60х40 мм, каждая идет по 2 метра. Первая крепится к краю, вторая идет на расстоянии 4,4 метра от края горизонтальной трубы.

Далее к области верхних концов этих труб производится приваривание горизонтальной с длиной 4,4 метра. Свободный край нижнего горизонтального элемента и край верхнего крепится трубой с соблюдением угла 256 см.

Каркасная область заполняется вертикальными трубами 40х20 мм. После этого можно делать разметку силовой рамы.

Если вы решили сделать изделие без фундамента, то его можно не отмечать на схеме, но все же без него изделие получится таким прочным и устойчивым. Основание делается путем рытья, лучше сделать котлован с П-образной формой с глубиной не меньше 1,5 метров.

При длине проема 4 метра секция должна составлять не меньше 6 метров. Дорожный зазор на схеме должен быть размечен с длиной не меньше 75 мм.

Силовая рама выполняется из швеллера (его длина должна быть не меньше 2,2 метра, а ширина 20 см). Также для нее применяется арматура с высотой 150 см. Данные элементы должны находиться в перпендикулярном отношении друг к другу.

Вся конструкция должна бетонироваться, далее к ней прикрепляется площадка для привода и подставка. Затем прикрепляются ролики: к подставке – нижние, а к столбику – верхние. На противоположном столе закрепляют верхнюю и нижнюю ловушки.

Откатные ворота своими руками и подбор материала

После подготовки чертежей можно приступать к подбору материала для каркасной части ворот.

Внутреннюю часть можно изготовить из:

При выборе кованых элементов или изделий из дерева стоит учитывать, что для ворот подходят усиленные детали комплектующих. Для улучшения прочности стоит использовать дополнительную фурнитуру.

Для сооружения откатной системы зачастую используются винтовые сваи. Они изготавливаются на протяжении 3-4 дней. Если используется основание из бетона, то работы должны осуществляться в теплую и сухую погоду. На высыхание материала уходит месяц, и это увеличивает длительность работ. По этой причине использование свай считается наиболее удобным вариантом.

Установка винтовых свай

Делая сдвижные ворота своими руками, стоит на начальном этапе установить винтовые сваи. Основное условие, которое должно соблюдаться при сооружении данных элементов, состоит в поддерживании жесткости. Дело в том, что на свайные элементы оказывается повышенная нагрузка. Они не должны уходить в землю даже под своим весом.

При сооружении свай потребуется профильная труба с необходимыми параметрами и трубная обрешетка. Раму стоит предварительно обработать грунтовым раствором. Комплектующие выбираются в соответствии с массой и высотой изделия.

Установка свай должна проводиться пошагово:

Сборка рамы

Каркасная часть выполняется из труб с размерами 60х60 мм. Область ребер конструкции и перемычек должны быть с сечением 20х40 мм.

Сборка рамной конструкции осуществляется по следующей схеме:

Установка профнастила

Обязательно должна быть проведена обшивка ворот, для этого можно использовать профнастил. Для крепления будут применяться шурупы с длиной 19 мм и шуруповерт.

После этого материал обрезается и подстраивается под размеры рамы. Затем можно приступать к фиксированию профнастила на место. Дополнительно можно отделать столбы кирпичом, это придаст воротам более роскошный и шикарный вид.

Необходимая фурнитура

Фурнитурные элементы стоит приобретать в специализированных магазинах. Данные элементы выбираются в соответствии с массой всей конструкции. Некоторые изделия способны выдерживать вес до 400 килограмм. Иногда в продаже встречаются детали для кованых ворот, которые могут сдерживать вес почти 800 кг.

Если изготавливаются простые вороты с обшивкой из профнастила, то лучше применять изделия с нагрузкой до 400 кг. Во время подбора кареток с роликовым механизмом стоит обращать внимание на вид покрытия, предпочтение стоит отдавать элементам из полимерного материала.

Для нормальной работы откатных ворот потребуются следующие фурнитурные элементы:

Как проводится установка каркаса и ворот

Итак, как сделать откатные ворота своими руками? Работа выполняется поэтапно и с соблюдением необходимых принципов. После того как все компоненты будут подготовлены и собраны можно переходить к установке каркаса и ворот.

Рама прикрепляется к кареткам, она устанавливается с соблюдением уровня. Затем проводится легкое прикрепление платформ кареток к системе швеллера. Делаются контрольные замеры и окончательное приваривание платформы кареток.

При проведении работ особое внимание стоит обращать на показатели уровня, они будут указывать на наличие перекосов, нарушений.

Далее проводятся сварочные работы, фиксируются ловушки (верхние и нижние), устанавливаются концевые ролики. Они должны попадать в область нижней улавливающей системы так, чтобы могли ее полностью разгрузить при закрытии.

При желании можно ворота оснастить автоматическим приводом, он намного упростит работу откатной системы. Желательно приобрести уже готовое устройство и прикрепить к конструкции. Контролирование работы будет осуществляться при помощи пульта с дистанционным управлением. При желании можно данный прибор сделать самостоятельно, но для этого могут потребоваться навыки электрика. Но все же лучше доверить эту работу специалисту.

Если вы решили сделать выдвижные ворота своими руками, изучите все важные нюансы, принципы и особенности. Предварительно стоит рассмотреть варианты конструкций, их устройство. Весь процесс изготовления должен проводиться пошагово с соблюдением правил. Не забудьте предварительно составить чертежи и схемы, которые помогут сделать все точно без отклонений и нарушений.

Видео монтажа откатных ворот

Откатные ворота своими руками: инструкция от выбора системы до монтажа электропривода

Въездные ворота на роликах намного удобнее традиционных створчатых, и их проще автоматизировать. Мы расскажем о том, как выбрать механизм, собрать и установить откатные ворота своими руками.

Все о выборе и монтаже откатных ворот

Откатные ворота не распахиваются ветром, надёжно запираются, при открывании не перегораживают проезды между домами и не мешают маневрированию автомобиля. При этом электропривод для них стоит в полтора-два раза дешевле, чем для распашных, он редко капризничает (в отличие от шарнирно-рычажного привода створок). Однако далеко не все конструкции откатных ворот одинаково удобны и долговечны.

Типы роликовых механизмов

Надёжность работы откатных конструкций во многом зависит от типа роликового механизма, поэтому для начала выберем систему движения полотна.

Механизм на роликовой опоре

Механизм самый простой и дешёвый и не требует приобретения специальных деталей. Рельс можно изготовить из уголка (установив его ребром вверх и зафиксировав стальными костылями или частично вмуровав в бетон), а ролики приобрести обычные тележные, с резиновым или пластиковым ободом, в котором нетрудно проделать канавку, чтобы ролик удерживался на рельсе (рельс из швеллера полками вверх моментально забивается грязью).

Увы, у системы есть крупные недостатки. Такие самодельные откатные ворота боятся снега и льда, к тому же со временем рельс начинает деформироваться под давлением проезжающего по нему автомобиля. Мы не рекомендуем использовать механизм этого типа даже в сравнительно мягком климате Краснодарского края и Ставрополья, тем более не подойдёт он для широт Москвы и Санкт-Петербурга.

Mеханизм на роликовом подвесе

Для него лучше приобрести специальные комплектующие, например компании «Ролтэк», но можно обойтись и без них: рельс не так уж трудно изготовить из трубы квадратного сечения, пропилив в ней продольный паз, а роликовые каретки или одинарные ролики купить на строительном рынке.Принцип работы конструкции тот же, что и у межкомнатной раздвижной двери: над проёмом устанавливают рельс (он крепится к перемычке из мощного стального профиля, бетона или кирпича, которая опирается на боковые столбы). Внутрь рельса устанавливают ролики для откатных ворот, оснащенные регулируемыми по высоте кронштейнами, на которых подвешивается полотно. У одной из боковых стоек монтируется нижняя вилка, предупреждающая раскачивание при движении; противоположная стойка оснащается П-образными ловителями. Конструкция вполне надёжна, стойка к воздействию атмосферы, легко автоматизируется, но ограничивает высоту проёма: для въезда грузового транспорта придётся демонтировать перемычку, что далеко не всегда просто, а иногда практически невозможно.

Консольный механизм (самонесущие ворота)

Наиболее распространённая сегодня система, обязательно требующая специальных комплектующих, которые выпускают фирмы «Ролтэк», «Дорхан», «Алютех» и др. Основные части консольного механизма — несущая балка (она служит нижним опорным профилем полотна) и тележки; вспомогательные — верхние направляющие и опорные ролики, концевые ловители и зубчатая рейка для подключения электропривода. Расчётный срок службы такого механизма — 10-17 лет (или 15-25 тыс. циклов открывания и закрывания). DIY-системы, предлагаемые крупными дилерами, позволяют собрать откатные ворота своими руками, в этом поможет пошаговая инструкция с фото, которую мы дадим в статье.

Размер подвесного или консольного механизма выбирают исходя из массы полотна и ширины проёма. Самые простые и недорогие комплекты рассчитаны на массу до 250 кг (иногда 350 кг) и проём шириной 4 м.

Материалы для полотна

Как правило, полотно состоит из каркаса (рамы) и обшивки. Исключение составляют кованые изделия, но и у них есть рамные элементы, к которым крепят элементы механизма и электропривода. Срок службы и надёжность конструкции зависят от выбора материалов и качества сборки полотна почти в той же степени, что и от механизма.

Дерево

Раму деревянного полотна обычно собирают из брусков или досок (например, сечением 100×38 мм), усиливают раскосами и обшивают досками толщиной 22-25 мм, при этом доски допускается направлять как вертикально, так и горизонтально. Чтобы уменьшить деформацию, при увлажнении древесины между досками нужно оставить зазоры 5-10 мм (в зависимости от ширины доски) или использовать монтаж «ёлочкой» или «шахматкой». Не помешает также крыша над воротами — так называемая обвершка (её легче всего устроить при конструкции на подвесе, так как перемычка между столбами может стать основой для стропильных ферм и обрешётки). Деревянное полотно отлично впишется в облик загородного дома, но потребует регулярной покраски и периодического ремонта.

Профнастил

Конструкции из профнастила сегодня наиболее популярны, как и металлические заборы. Раму обычно сваривают из металлопроката (уголка, квадратной трубы), а профнастил к ней крепят кровельными шурупами либо болтами. Главные преимущества конструкции — сравнительно небольшой вес, стабильность геометрии и долговечность (при качественном цинковом покрытии и окраске). Детали рамы следует защитить от коррозии красками по ржавчине.

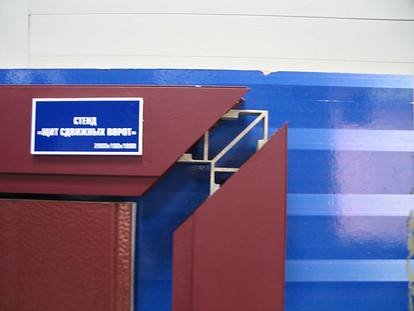

Сендвич-панели

Оболочка таких панелей выполняется из тонкой стали либо алюминия, а наполнителем служит пенопролиуретан. Раму делают из алюминиевых П-образных профилей, скрепляя их закладными элементами и винтами.

Сендвич-панели изящно выглядят, не ржавеют и неплохо изолируют уличный шум, что полезно, если мимо участка проходит дорога с оживлённым движением. К тому же при повреждении любую из панелей можно заменить, приобретать новое полотно для этого нет необходимости. Торцы сендвич-панелей требуется тщательно герметизировать, так как полиуретан способен впитывать влагу и разрушаться под её воздействием.

Инструкция по монтажу подвесных ворот

Теперь расскажем, как сделать откатные ворота на подвесном механизме. В первую очередь (на этапе постройки забора) устанавливают надёжные боковые столбы из стали, бетона, бетонных блоков или кирпича. Они должны быть заглублены как минимум на 1,2 м, но лучше — ниже точки промерзания грунта в данной местности. Затем устраивают перемычку, к которой с помощью Г-образных кронштейнов строго горизонтально крепят рельс. Далее устанавливают каретки и дополнительные элементы (ловители, направляющие ролики) и регулируют систему, чтобы добиться плавного хода и точного попадания створки в ловители.

Последовательность монтажа консольных ворот

Вполне возможно смонтировать консольные конструкции. Пошаговая инструкция прилагается к комплекту деталей, но есть и дополнительные практические нюансы, которые нужно учитывать.

Каретки самонесущей конструкции необходимо установить на железобетонном фундаменте, глубина заложения которого должна превышать глубину промерзания грунта. Не следует экономить, так как при перекосе основания конструкция выйдет из строя (створка перестанет попадать в ловители, привод будет испытывать повышенные нагрузки и может сгореть). На наиболее пучинистых болотистых грунтах (глины с примесью ила) в нижней части фундамента полезно будет устроить уширение. Другой вариант — подобие свайно-ростверковой конструкции, где на глубину промерзания заложены лишь «якоря», связанные мелкозаглублённой рандбалкой на песчаной подушке (расход бетона и объём земляных работ на при этом меньше). Соотношение песка и цементна для приготовления бетона — стандартное — 1/3 (если использовать цемент марки 400 и выше), заполнитель — щебень средней фракции (лучше 5-20 мм).

В фундамент нужно вмонтировать закладные шпильки для крепления кареток. Регулировать положение полотна по горизонтали помогают шайбы и гайки под каретками.

Монтаж привода для откатных ворот своими руками

Автоматически открывать въезд на участок поможет привод. Своими руками установить его можно, но это связано с определённым риском, так как большинство компаний предоставляют гарантию на электродвигатель только при монтаже специалистом дилерской фирмы.

Как и другие уличные сети, подводка к приводу должна быть заземлена и защищена УЗО и автоматическим выключателем (либо комбинированным устройством).

Подробную схему установки с чертежами смотрите на видео.

Источники информации:
