Устройство привода генератора

Главным условием корректного функционирования генератора является правильная передача вращения от силовой установки. Для выработки необходимого количества электроэнергии элемент должен вращаться с большой скоростью.Приводной ремень генератора должен натягиваться чтобы передача осуществлялась должным образом. Если ремень будет провисать, то он начнет проскальзывать на шкивах. Если ремень перетянуть, то появится риск преждевременного износа подшипников, рабочих поверхностей шкива и ремня.Чтобы избежать этих неприятностей, в конструкцию включили регулировку натяжения ремня.В современных автомобилях количество навесного оборудования велико. Это оборудование также получает привод посредством шкива коленчатого вала, в том числе насос гидроусилителя и компрессор кондиционера.Привод этих двух узлов и генератора осуществляется с помощью одного ремня. Из-за этого организация регулировки натяжения приводного элемента с помощью генератора невозможна. Такие автомобили имеют сложную конфигурацию положения ремня. Оборудование, приводимое в действие ремнём, расположено на разных уровнях.Как поменять ролик натяжителя ремня генератора? Для этого надо разобраться в его устройстве. Ролик натяжителя ремня генератора представляет собой подшипник, у которого на внешней его обойме расположена накладка из пластика. У накладки имеется рабочая поверхность, по которой перемещается ремень. Внутри ролика расположена посадочная втулка. Существуют ролики двух типов:

Подшипник является главным слабым местом ролика. Эта деталь вынуждена постоянно испытывать нагрузки. Износ детали порой даже заканчивается полной её поломкой.Рекомендуется менять подшипник каждый раз во время замены ремня.

Признаки неисправности натяжного ролика ремня генератора

Для начала убедитесь в том, что необходима замена ролика натяжителя ремня генератора. Признаки его неисправности перечислены ниже:

Некоторые из этих признаков могут означать неисправность элементов, приводящих ролик в действие. Гул и пищание могут свидетельствовать об износе подшипников насоса ГУР, кондиционера или компрессора. Неисправность может заключаться и в самом генераторе.

Диагностика натяжителя приводного ремня

Натяжитель приводного ремня необходимо проверить на исправность при появлении хотя бы одного из вышеперечисленных признаков. В диагностике нуждаются и прочие элементы конструкции. Диагностика выполняется в несколько этапов:

Как поменять ролик натяжителя ремня генератора?

В качестве примера рассмотрим автомобиль Chevrolet Lacetti. Этот автомобиль достаточно популярен в России. Его можно встретить на многих торговых площадках. Кроме того, этот автомобиль обладает типичной по сравнению с другими автомобилями конструкцией. На Chevrolet Lacetti устанавливается саморегулирующийся натяжной ролик с кронштейном.Для замены ролика вам понадобится следующий набор инструментов: набор рожковых ключей и головок с воротами. Последовательность монтажа представлена ниже:

На других моделях замена ролика натяжителя ремня генератора может несколько отличаться. Чаще всего на автомобилях с эксцентрированными роликами натяжка осуществляется с помощью специального ключа. Этим ключом ролик поворачивается вокруг шпильки с целью натяжения.

Выводы

самодельный натяжитель ремня гены. — Toyota Funcargo, 1.5 л., 2001 года на DRIVE2

Всем доброго дня! вот после очередной замены приводных ремней при зятягиваний ремня гены я оторвал проводок от датчика ввти. уже 2 раз. и тут решил сделать колхозное крепление и натягивание ремня как на ваз21093. И вот в деревне начал мудрить, зорание купил крепеж

вот сам крепеж, только болт удлиненный купил в мир крепежа.

потом начал искать пластину с бортиками, в итоге решил отрезать кусок от ключа 27/30 сторону 30 я уже отрезал когда менял тяги рулевые. фото ключа для снятия тяги в конце выложу. Так вот отрезал кусок и приварил к пластине крепежа гены

пластина с приваренным куском ключа.

пластина после сварки и болгарки не красивая получилась пришлось шлефануть и покрасить в черный. фото отдельно только нет

вид с другого ракурса

потом пришлось просверлить резьбу в гене что бы все держалось. сверло на 8мм нужно.

рассверленный гена готов к установке.

вот готовый продукт. на фото видно что провод от ввти оторванный.

вот фото ключа для снятия рулевой тяги. уже 2 раза пользовался им.

фото ключа на 30 края сточенны так как там стопорная пластина в тяге мешает.

надеюсь кому нибудь пригодится. по времени ушло 1час и 40р денег. 30р крепеж и 10р длинный болт.

Генератор является одним из важнейших элементов системы электрообеспечения автомобиля, поскольку он вырабатывает электрический ток для запитки бортовых электроприборов. Привод его осуществляется от коленчатого вала силовой установки, что обеспечивает постоянную работу генератора, пока функционирует силовая установка. В качестве привода данного элемента используется ремень.

Главным условием нормального функционирования генератора является полная передача вращения от мотора. Чтобы данный элемент смог выработать необходимое количество электроэнергии, он должен вращаться с большой скоростью.

Типы натяжных роликов ремня генератора

Поэтому в таких авто для натяжки приводного ремня применяется специальный натяжной ролик. В таком типе привода генератор уже не является подвижным, а регулировка выполняется за счет смещения этого ролика.

Такой ролик – это обычный подшипник, на внешней обойме которого имеется пластиковая накладка, поверхность ее является рабочей – по ней перемещается ремень. Внутри же ролика имеется посадочная втулка.

По конструкции ролики бывают двух типов и отличаются они по способу крепления и регулировки натяжения.

Крепление ролика генератора с помощью кронштейна

Некоторые автопроизводители используют ролик с пружинным кронштейном. Такой элемент является саморегулирующимся, то есть, пружина самостоятельно регулирует натяжение.

Какую бы конструкцию не имел натяжной ролик, у него есть слабое место – подшипник. Он постоянно функционирует под нагрузкой, и со временем происходит его износ вплоть до полной поломки. Поэтому рекомендуется менять его каждый раз, как производится замена ремня.

Но часто ролики ломаются еще до замены.

Натяжка ремня ГРМ: когда требуется процедура, как правильно сделать своими руками, порядок действий, профилактика, специальный инструмент

Ремень ГРМ – элемент в конструкции двигателя, который соединяет распредвал и коленвал, организуя своевременное открытие и аналогичное закрытие клапанов. Ременный привод должен быть всегда хорошо натянут, вследствие этого инженеры ввели в конструкцию газораспределительного механизма специальные натяжители. Мало кто знает, но от грамотной настройки натяжения зависит не только срок службы самого ремня, но и узла в целом. Более подробно о том, как натянуть ремень ГРМ, и когда такая операция может потребоваться, поговорим в приведённой сегодня статье.

Пара слов о важности правильной натяжки

Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.

Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.

Примечание! Обрыв ременного привода в процессе движения не просто отрицательно сказывается на состоянии двигателя, а реально способен сильно погнуть клапана. Ремонт автомобиля с такой поломкой нередко обходится автомобилистам в пятизначные денежные суммы.

Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:

Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.

Когда требуется натяжка ремня

Рассмотрев предыдущей пункт статьи, наверное, было не сложно понять, что следить за правильностью функционирования ГРМ довольно-таки важно. В том числе стоит придерживать на должном уровне натяжение ременного привода. К слову, натяжка проводится лишь в двух основных случаях:

В ситуациях, не соответствующих отмеченным выше, трогать ременный привод механизма попросту не стоит. Особенно, если мотор работает стабильно, без ярко выраженных проблем.

Процедура натяжки

Допустим, на вашем автомобиле буквально сползает ремень ГРМ, или его натяжка слегка отступает от нормы. Что делать? Естественно, натягивать привод. К счастью многих автомобилистов, процедура натяжки не столь сложна и осуществляется в течение 5-10 минут. Для её проведения понадобится следующий инструментарий:

Непосредственно процедура натяжки проходит так:

Примечание! В процессе проведения ремонтных работ действовать нужно аккуратно, не повреждая смежные элементы ГРМ. Нередко неосторожность неопытных авторемонтников усложняет им жизнь необходимостью проведения дополнительного ремонта.

Пожалуй, на этом по натяжке ремня ГРМ наиболее важная информация подошла к концу. Надеемся, представленный сегодня материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

Замена ролика натяжителя ремня генератора своими руками

Эксплуатация бензинового или дизельного двигателя требует периодической замены определенных элементов ДВС. Среди так называемых «расходников» находятся не только ГСМ, фильтры, тормозные колодки и свечи зажигания/накала, но и приводные ремни с роликами. К таковым, в первую очередь, относятся ремень и ролики ГРМ. Также следует уделять внимание приводу ГУР (гидроусилитель руля), приводу водяного насоса (помпы) системы охлаждения двигателя, приводу компрессора кондиционера, а также приводу автомобильного генератора.

В общем списке навесного оборудования каждый агрегат отвечает за исправное выполнение четко определенной функции. Что касается привода генератора, его неисправности в буквальном смысле слова способны «обесточить» транспортное средство, что сделает невозможным последующий запуск двигателя от автомобильного аккумулятора (АКБ).

Рекомендуем также прочитать статью о том, что такое реле регулятор генератора автомобиля. Из этой статьи вы узнаете об особенностях работы и доступных способах диагностики реле регулятора для устранения неисправностей данного устройства своими руками.

Также без нормальной работы генератора автомобиля эксплуатация ТС может сильно усложниться по причине некорректной работы другого электрооборудования. Далее мы поговорим о частой и достаточно распространенной проблеме, связанной с натяжением ремня генератора, а также рассмотрим, как правильно менять натяжной ролик генератора.

Назначение и функции ролика натяжителя ремня генератора

Натяжной ролик ремня генератора обеспечивает бесперебойную работу генератора автомобиля, который является основным источником электроэнергии для транспортного средства. Нормальная работа привода генератора обеспечивается только с учетом необходимого натяжения приводного ремня генератора.

На большинстве отечественных и иностранных авто для обеспечения должного натяжения используется специальное устройство – натяжитель ремня. Указанный натяжитель ремня генератора отличается простотой конструкции, крепится к блоку ДВС при помощи отдельного кронштейна и имеет в основе следующие базовые элементы:

Что касается крепления кронштейна, данный элемент монтируется на двигатель при помощи нескольких болтов, а также может крепиться посредством шпилек, которые затягиваются гайками. Фактически, именно натяжной ролик в конструкции всего натяжителя регулирует степень натяжения ремня генератора. На разных двигателях можно встретить отличающиеся друг от друга варианты решения. Наиболее простым считается ролик со смещенным центром, который крепится посредством болта. Натяжение ремня осуществляется в момент вращения эксцентрика.

Еще одним распространенным вариантом является натяжной ролик, который размещен на указанном выше подвижном кронштейне с натяжением при помощи болта. Как в первом, так и во втором случае состояние ролика натяжителя ремня генератора необходимо контролировать, а также производить своевременную замену изношенных элементов. Оптимально производить контроль в моменты, когда требуется ослабить натяжение ремня генератора во время проведения ремонтных работ или для плановой замены ремня генератора на новый.

Необходимо добавить, что зачастую первым из строя в конструкции натяжителя ремня выходит подшипник. Такой подшипник все время находится под нагрузкой, а также быстро вращается в подобных условиях, в результате чего происходит ускоренная выработка его ресурса. Далее мы рассмотрим, как самому проверить подшипник и заменить в случае необходимости натяжной ролик ремня генератора.

Как поменять натяжной ролик ремня генератора своими руками

На начальном этапе потребуется осуществить снятие ремня генератора. Далее можно приступать к диагностике состояния подшипника. Обратите внимание, рабочий подшипник не должен иметь никаких люфтов при вращении от руки. Вращение должно осуществляться свободно, без посторонних шумов и скрипов. Также следует осмотреть кронштейн натяжителя и оценить степень износа болта ролика.

В процессе эксплуатации кронштейны могут оказаться изогнутыми, в результате чего происходит смещение натяжного ролика по отношению к плоскости ремня генератора. Если кронштейн искривлен, тогда нагрузка на ремень становится неравномерной, одна сторона ремня генератора растягивается сильнее другой. По этой причине ремень генератора может быстро приходить в негодность, работать с шумом, свистом, проскальзывать и даже слетать.

Рекомендуем также прочитать статью о том, что может свистеть под капотом при запуске на холодную или во время езды на прогретом моторе. Из этой статьи вы узнаете о возможных причинах возникновения посторонних шумов данного характера в подкапотном пространстве автомобиля.

Искривление кронштейна натяжителя ремня генератора может встречаться как на машинах, которые давно находятся в эксплуатации, так и на транспортных средствах с минимальным пробегом. В первом случае имеет место значительный износ, во втором вполне возможен заводской дефект или брак.

В случае обнаружения неисправности подшипника или других проблем с элементами натяжителя потребуется произвести их замену. Для того чтобы поменять натяжитель или ролик ремня генератора, потребуется:

После обратной сборки натяжителя, замены ролика и установки ремня потребуется произвести регулировку степени натяжения ремня генератора. Для правильной регулировки натяжения ремня генератора необходимо отдельно изучить соответствующий раздел сопроводительной документации по эксплуатации и ремонту конкретной модели автомобиля.

Обязательно нужно учитывать, что слишком сильное натяжение значительно сокращает срок службы ролика ремня генератора. Слабое натяжение ремня может приводить к проскальзыванию скрипам в области шкива, а также сбоям в работе самого автомобильного генератора.

Напоследок добавим, что после замены натяжного ролика, установки на место всех элементов и регулировки натяжки ремня генератора необходимо произвести повторную проверку исправности работы натяжителя. Также через несколько километров пробега желательно осмотреть поверхность ремня (как в случае с новым, так и бывшим в использовании ремнем генератора) на предмет возможного появления расслоений, трещин и других дефектов.

Как правильно натянуть ремень привода ГРМ

Ремень привода ГРМ это важный элемент двигателя. Он обеспечивает правильную работу клапанов. Нужно следить, чтобы натяжка ремня ГРМ всегда была достаточной. Это сделает работу вашего авто более стабильной и продолжительной.

Чем опасна деформация и разрыв привода ГРМ

Ремень обеспечивает правильную работу клапанов. Ремень натянут на колесо распредвала и коленчатого вала. Поэтому он регулирует процесс закрытия и открытия клапанов в определенное время. Если пропустить замену ремня, то может произойти серьезная поломка двигателя автомобиля. Чаще всего разрыв ременного привода в движении приводит к провороту коленвала и загибу клапанов. Такая поломка обойдется гораздо дороже в ремонте, чем замена ремня.

К тому же из-за растяжения или ослабления этого привода, могут возникать другие серьезные нарушения. В этом случае наблюдается неправильный процесс газораспределения. При этом другие элементы конструкции двигателя тоже начинают изнашиваться быстрее.

Своевременная замена ремня ГРМ продлит работу двигателя и автомобиля в целом.

В каких случаях стоит произвести замену ремня. признаки того что пора менять привод грм

Замена и натяжка ремня проводится в двух случаях, а именно:

Чтобы узнать, правильно ли натянут ремень, нужно сделать следующее. Взять обычный кантер и линейку. Дальше все просто. Крюк кантера зацепить за ремень ГРМ и потянуть. На циферблате весов должно быть значение равное 10 килограммам. В этот момент произвести замер расстояния, на которое отклонился привод. Если значение будет меньше 5 с половиной миллиметров, то натяжка нормальная. Когда значение больше указанной цифры нужна натяжка ремня ГРМ.

К тому же если при осмотре привода на нем видны трещины, потертости или нехватка зубьев на внутренней стороне, это свидетельствует о необходимой замене ремня. Проверять правильность натяжения, и осматривать ремень рекомендуется каждые 15-20 тысяч пробега. Натяжку ремня несложно произвести самостоятельно. Это позволит сэкономить деньги. К тому же вся процедура несложная. При этом современные автомобили оборудованы натяжителями ремня ГРМ. Поэтому достаточно будет следить за их исправностью и состоянием самого привода.

Самостоятельная натяжка ремня ГРМ

Сделать это своими руками сможет любой автомобилист. Вся процедура недлительная по времени. На всю процедуру вы потратите не более 20 минут. Это при условии, что все будете делать правильно.

Для проведения такого ремонта, понадобятся следующие инструменты:

Это, собственно, все, что нужно. Теперь подробно рассмотрим процесс замены и натяжки привода.

Натяжка ремня ГРМ — несложная процедура. Главное — не перестараться. Излишне перетянутый привод, чаще всего становится причиной изгиба шкива, на котором расположены шестерни.

Натяжной ролик своими руками

Генераторное устройство является одним из основных узлов в системе питания электрооборудования транспортного средства. Для того, чтобы узел всегда работал в нормальном режиме, все его элементы должны находиться в рабочем состоянии. Подробнее о том, что представляет собой ролик натяжителя ремня автомобильного генератора и как он меняется, узнайте ниже.

Назначение и функции

Назначение натяжного ролика ремня генератора заключается в обеспечении бесперебойного функционирования данного узла. Последний, в свою очередь, позволяет обеспечить питание все электрооборудование машины. Натяжение ремня генератора играет важную роль в работе агрегата, поскольку если оно будет недостаточным или избыточным, это приведет к некорректной работе последнего. Чтобы параметр натяжки был оптимальным, на современных машинах используется натяжитель ремня генератора.

Этот элемент обычно имеет простую конструкцию и фиксируется на блоке двигателя благодаря специальному кронштейну.

В конструкцию этого устройства входят:

Новый ролик для генераторного узла

Если говорить непосредственно о креплении кронштейна, то этот компонент обычно устанавливается на мотор с помощью нескольких винтов. В зависимости от машины, крепление может осуществляться с помощью шпилек, фиксирующихся гайками. По факту именно натяжной ролик генератора выполняет функцию регулировки степени натяжки.

В зависимости от двигателя натяжной ролик ремня генератора может иметь различия в своей конструкции. К примеру, одним из самых простых вариантов является ролик, в котором центр смещен — такие устройства обычно фиксируются с помощью винта. По этой схеме натяжка ремешка производится во время вращения эксцентрика.

Не менее распространенным вариантом считается устройство, расположенное на описанном выше подвижном кронштейне — в этом случае натяжка осуществляется также болтом. В обоих вариантах рабочее состояние элемента в любом случае нужно контролировать, если вы заметили, что деталь износилась, то ее как можно быстрее нужно поменять. В противном случае можно столкнуться с проблемой износа и полного выхода из строя детали, что приведет к невозможности нормального функционирования генераторного узла.

Руководство по замене своими руками

Как осуществляется замена ролика натяжителя ремня генератора в домашних условиях? В первую очередь, необходимо произвести демонтаж самого ремешка, после снятия которого нужно проверить состояние подшипникового элемента. В нормальном состоянии у подшипника не должно быть зазоров, когда вы начнете вращать его рукой. Кроме того, само вращение устройства должно производиться свободно, без каких-либо посторонних звуков (автор видео — Роман Романов).

Не лишним будет произвести визуальную диагностику кронштейна детали и оценить, не изношен ли винт крепления. В ходе использования автомобиля кроштейны могут гнуться, что способствует смещению и необходимости ремонта натяжителя ремня. В том случае, если кронштейн искривлен, это приведет к тому, что нагрузка на ремешок будет неравномерной, соответственно, одна его сторона будет растягиваться больше, чем другая. В конечном итоге ремешок просто быстро износится, она начнет издавать нехарактерный шум, свист, может проскальзывать, а в некоторых случаях и вовсе слетать.

Что касается искривления кронштейна, то эта проблема в основном актуальна для более старых транспортных средств, но иногда она проявляется и в относительно новых автомобилях. Если речь идет о машине, которая долгое время была в эксплуатации, то проблема заключается в износе, а если кронштейн искривился на новом авто, вероятнее всего, это заводской брак. Если вы заметили неисправности в работе подшипникового устройства или других компонентов системы, желательно осуществить их замену.

Итак, замена натяжного ролика производится следующим образом:

Как сделать натяжитель ремня своими руками?

Натяжка ремня ГРМ: когда требуется процедура, как правильно сделать своими руками, порядок действий, профилактика, специальный инструмент

Ремень ГРМ – элемент в конструкции двигателя, который соединяет распредвал и коленвал, организуя своевременное открытие и аналогичное закрытие клапанов. Ременный привод должен быть всегда хорошо натянут, вследствие этого инженеры ввели в конструкцию газораспределительного механизма специальные натяжители. Мало кто знает, но от грамотной настройки натяжения зависит не только срок службы самого ремня, но и узла в целом. Более подробно о том, как натянуть ремень ГРМ, и когда такая операция может потребоваться, поговорим в приведённой сегодня статье.

Пара слов о важности правильной натяжки

Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.

Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.

Примечание! Обрыв ременного привода в процессе движения не просто отрицательно сказывается на состоянии двигателя, а реально способен сильно погнуть клапана. Ремонт автомобиля с такой поломкой нередко обходится автомобилистам в пятизначные денежные суммы.

Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:

Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.

Когда требуется натяжка ремня

Рассмотрев предыдущей пункт статьи, наверное, было не сложно понять, что следить за правильностью функционирования ГРМ довольно-таки важно. В том числе стоит придерживать на должном уровне натяжение ременного привода. К слову, натяжка проводится лишь в двух основных случаях:

В ситуациях, не соответствующих отмеченным выше, трогать ременный привод механизма попросту не стоит. Особенно, если мотор работает стабильно, без ярко выраженных проблем.

Процедура натяжки

Допустим, на вашем автомобиле буквально сползает ремень ГРМ, или его натяжка слегка отступает от нормы. Что делать? Естественно, натягивать привод. К счастью многих автомобилистов, процедура натяжки не столь сложна и осуществляется в течение 5-10 минут. Для её проведения понадобится следующий инструментарий:

Непосредственно процедура натяжки проходит так:

Примечание! В процессе проведения ремонтных работ действовать нужно аккуратно, не повреждая смежные элементы ГРМ. Нередко неосторожность неопытных авторемонтников усложняет им жизнь необходимостью проведения дополнительного ремонта.

Пожалуй, на этом по натяжке ремня ГРМ наиболее важная информация подошла к концу. Надеемся, представленный сегодня материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

Как правильно натянуть ремень привода ГРМ

Ремень привода ГРМ это важный элемент двигателя. Он обеспечивает правильную работу клапанов. Нужно следить, чтобы натяжка ремня ГРМ всегда была достаточной. Это сделает работу вашего авто более стабильной и продолжительной.

Чем опасна деформация и разрыв привода ГРМ

Ремень обеспечивает правильную работу клапанов. Ремень натянут на колесо распредвала и коленчатого вала. Поэтому он регулирует процесс закрытия и открытия клапанов в определенное время. Если пропустить замену ремня, то может произойти серьезная поломка двигателя автомобиля. Чаще всего разрыв ременного привода в движении приводит к провороту коленвала и загибу клапанов. Такая поломка обойдется гораздо дороже в ремонте, чем замена ремня.

К тому же из-за растяжения или ослабления этого привода, могут возникать другие серьезные нарушения. В этом случае наблюдается неправильный процесс газораспределения. При этом другие элементы конструкции двигателя тоже начинают изнашиваться быстрее.

Своевременная замена ремня ГРМ продлит работу двигателя и автомобиля в целом.

В каких случаях стоит произвести замену ремня. признаки того что пора менять привод грм

Замена и натяжка ремня проводится в двух случаях, а именно:

Чтобы узнать, правильно ли натянут ремень, нужно сделать следующее. Взять обычный кантер и линейку. Дальше все просто. Крюк кантера зацепить за ремень ГРМ и потянуть. На циферблате весов должно быть значение равное 10 килограммам. В этот момент произвести замер расстояния, на которое отклонился привод. Если значение будет меньше 5 с половиной миллиметров, то натяжка нормальная. Когда значение больше указанной цифры нужна натяжка ремня ГРМ.

К тому же если при осмотре привода на нем видны трещины, потертости или нехватка зубьев на внутренней стороне, это свидетельствует о необходимой замене ремня. Проверять правильность натяжения, и осматривать ремень рекомендуется каждые 15-20 тысяч пробега. Натяжку ремня несложно произвести самостоятельно. Это позволит сэкономить деньги. К тому же вся процедура несложная. При этом современные автомобили оборудованы натяжителями ремня ГРМ. Поэтому достаточно будет следить за их исправностью и состоянием самого привода.

Самостоятельная натяжка ремня ГРМ

Сделать это своими руками сможет любой автомобилист. Вся процедура недлительная по времени. На всю процедуру вы потратите не более 20 минут. Это при условии, что все будете делать правильно.

Для проведения такого ремонта, понадобятся следующие инструменты:

Это, собственно, все, что нужно. Теперь подробно рассмотрим процесс замены и натяжки привода.

Натяжка ремня ГРМ — несложная процедура. Главное — не перестараться. Излишне перетянутый привод, чаще всего становится причиной изгиба шкива, на котором расположены шестерни.

Как сделать натяжитель ремня своими руками

» Блог » Как сделать натяжитель ремня своими руками

До покупки автомобиля знал из интернет источников что есть недостатки по генератору. После покупки убедивись сам переделал, делов на 2 часа…ТЕХНОЛОГИЯ:Отворачиваем родной кронштейн, с лёгким матом снимаем ремень (вспоминая матерей контструкторов т.е.

произнося так скажем ЗАКЛИНАНИЯ), покупаем ремень номер есть на фото, он от калины 1118, ролик натяжителя ремня ГРМ от ВАЗ-2110, 4 шайбы, шпильку и три гайки по внутреннему отверстию натяжителя толи ф10, или 12 не помню в мае делал(шпильки не нашол и в итоге купил нижний болт от задней стойки ВАЗ-2108, обрезал шляпку, и нарезал резьбу доконна) короче сверлим аккуратно товерстие в кронштейне вворачиваем шпильку + с обратной стороны в корпусе обратную гайку, одеваем на неё ролик(для обеспечения соосного состояния шкивов и ролика регулируем расстояние шайбами), устанавливаем кронштейн к мотору, следом ставим гену, одеваем ремень, регулируем натяжение как на ГРМ (эксцентирк). Не покупайте готовый кронштейн с натяжителем 2 тыс просто на ветер, там натяжение ремня вниз к шкиву коленвала, соответственно ремень будет ходить по далеко не спокойной траектории ручейки тогда вылетят тыс через 15, лучше сделать как у меня просто дёшево и надёжно натяжка в верх получается почти овал, ремень лучше брать балаковский…

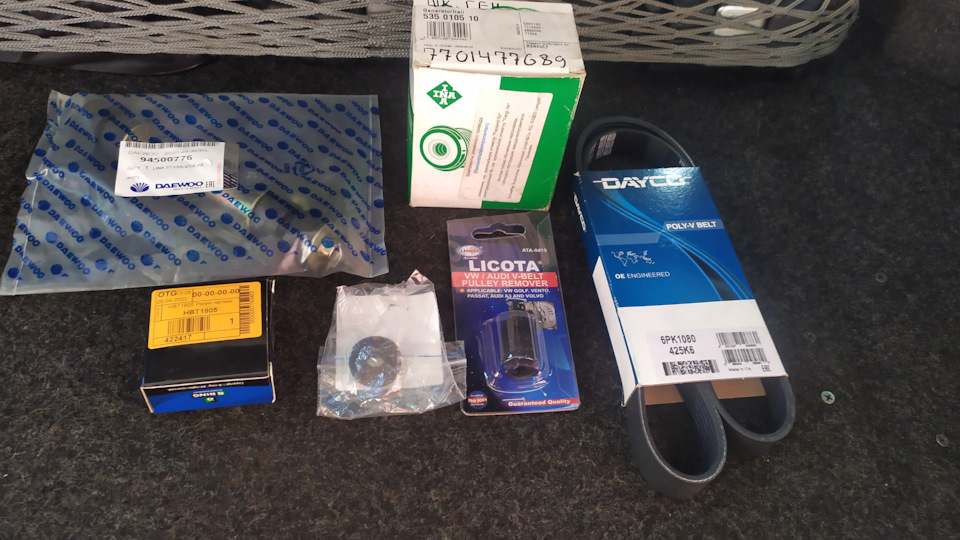

Итого: 1 ремень, 5 шайбочек, 1 болт, 1 натяжитель, 3 гайки

самодельный натяжитель ремня гены. — Toyota Funcargo, 1.5 л., 2001 года на DRIVE2

Всем доброго дня! вот после очередной замены приводных ремней при зятягиваний ремня гены я оторвал проводок от датчика ввти. уже 2 раз. и тут решил сделать колхозное крепление и натягивание ремня как на ваз21093. И вот в деревне начал мудрить, зорание купил крепеж

вот сам крепеж, только болт удлиненный купил в мир крепежа.

потом начал искать пластину с бортиками, в итоге решил отрезать кусок от ключа 27/30 сторону 30 я уже отрезал когда менял тяги рулевые. фото ключа для снятия тяги в конце выложу. Так вот отрезал кусок и приварил к пластине крепежа гены

пластина с приваренным куском ключа.

пластина после сварки и болгарки не красивая получилась пришлось шлефануть и покрасить в черный. фото отдельно только нет

вид с другого ракурса

потом пришлось просверлить резьбу в гене что бы все держалось. сверло на 8мм нужно.

рассверленный гена готов к установке.

вот готовый продукт. на фото видно что провод от ввти оторванный.

вот фото ключа для снятия рулевой тяги. уже 2 раза пользовался им.

фото ключа на 30 края сточенны так как там стопорная пластина в тяге мешает.

надеюсь кому нибудь пригодится. по времени ушло 1час и 40р денег. 30р крепеж и 10р длинный болт.

Генератор является одним из важнейших элементов системы электрообеспечения автомобиля, поскольку он вырабатывает электрический ток для запитки бортовых электроприборов. Привод его осуществляется от коленчатого вала силовой установки, что обеспечивает постоянную работу генератора, пока функционирует силовая установка. В качестве привода данного элемента используется ремень.

Главным условием нормального функционирования генератора является полная передача вращения от мотора. Чтобы данный элемент смог выработать необходимое количество электроэнергии, он должен вращаться с большой скоростью.

Конструктивные особенности привода генератора

Чтобы передача осуществлялась надлежащим образом приводной ремень генератора должен быть натянут. В случае его провисания ремень будет проскальзывать на шкивах, а если его перетянуть, то это повысит интенсивность износа подшипников, генератора, рабочих поверхностей шкива и самого ремня.

Поэтому конструктивно предусмотрена регулировка натяжения ремня. Раньше на автомобилях от шкива коленчатого вала во вращение приводился только один генератор, поэтому регулировка натяжки производилась самим генератором.

В таких авто имелось две точки крепления генератора. Относительно одной из них данный элемент мог вращаться, а вторая точка являлась регулировочной. Чтобы произвести натяжку ремня, достаточно было рассслабить гайку регулировочной точки крепления и оттянуть генератор в сторону от двигателя, а затем затянуть гайку. Такая возможность регулировки натяжения возможна благодаря тому, что коленчатый вал приводит только генератор и форма положения ремня не сложная по конфигурации, он располагается только между двумя шкивами.

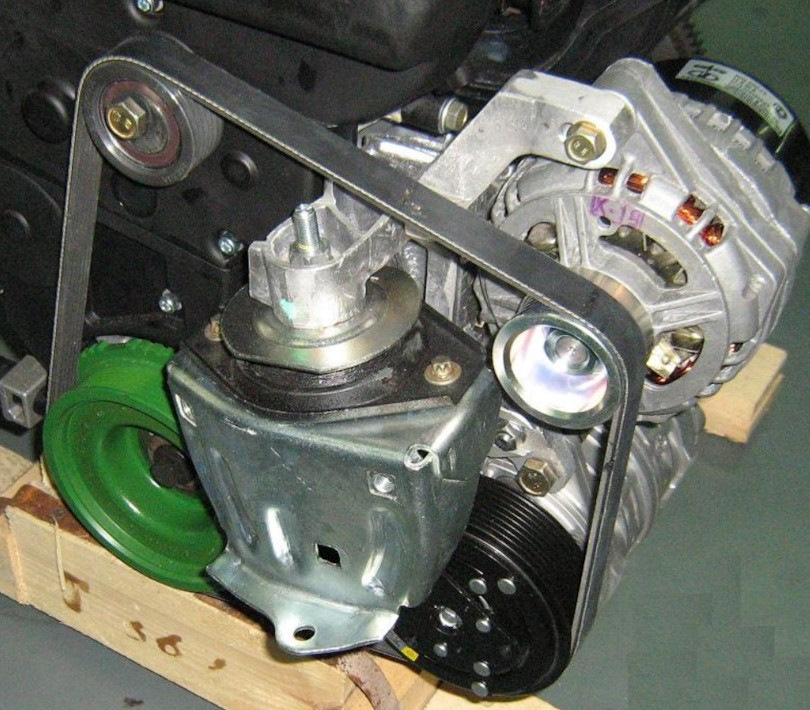

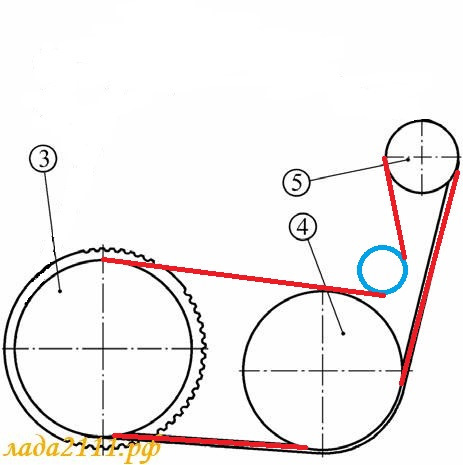

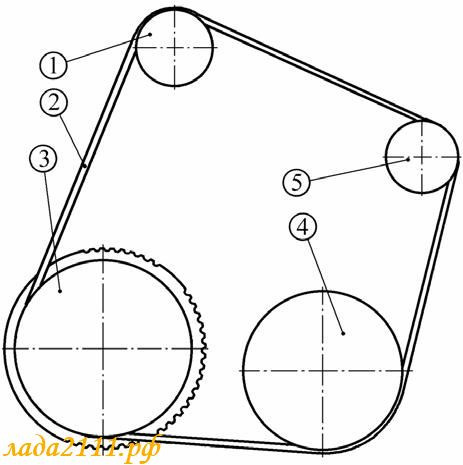

Одна из схем привода генератора

На более современных автомобилях добавилось количество дополнительного навесного оборудования, которое тоже получило привод от шкива коленчатого вала. К такому оборудованию относится насос гидроусилителя и компрессор кондиционера. А поскольку привод этих двух узлов, а также генератора осуществляется одним ремнем, то организовать регулировку натяжения приводного элемента генератором не получится. Конфигурация положения ремня на таких авто очень сложная, поскольку ремень проводит уже по четырем шкивам, при этом оборудование, которое он приводит в действие, располагается на разных уровнях по отношению друг к другу.

Типы натяжных роликов ремня генератора

Поэтому в таких авто для натяжки приводного ремня применяется специальный натяжной ролик. В таком типе привода генератор уже не является подвижным, а регулировка выполняется за счет смещения этого ролика.

Такой ролик – это обычный подшипник, на внешней обойме которого имеется пластиковая накладка, поверхность ее является рабочей – по ней перемещается ремень. Внутри же ролика имеется посадочная втулка.

По конструкции ролики бывают двух типов и отличаются они по способу крепления и регулировки натяжения.

Крепление ролика генератора с помощью кронштейна

Некоторые автопроизводители используют ролик с пружинным кронштейном. Такой элемент является саморегулирующимся, то есть, пружина самостоятельно регулирует натяжение.

Какую бы конструкцию не имел натяжной ролик, у него есть слабое место – подшипник. Он постоянно функционирует под нагрузкой, и со временем происходит его износ вплоть до полной поломки. Поэтому рекомендуется менять его каждый раз, как производится замена ремня.

Но часто ролики ломаются еще до замены.

Замена ролика натяжителя ремня генератора своими руками

Эксплуатация бензинового или дизельного двигателя требует периодической замены определенных элементов ДВС. Среди так называемых «расходников» находятся не только ГСМ, фильтры, тормозные колодки и свечи зажигания/накала, но и приводные ремни с роликами. К таковым, в первую очередь, относятся ремень и ролики ГРМ. Также следует уделять внимание приводу ГУР (гидроусилитель руля), приводу водяного насоса (помпы) системы охлаждения двигателя, приводу компрессора кондиционера, а также приводу автомобильного генератора.

В общем списке навесного оборудования каждый агрегат отвечает за исправное выполнение четко определенной функции. Что касается привода генератора, его неисправности в буквальном смысле слова способны «обесточить» транспортное средство, что сделает невозможным последующий запуск двигателя от автомобильного аккумулятора (АКБ).

Рекомендуем также прочитать статью о том, что такое реле регулятор генератора автомобиля. Из этой статьи вы узнаете об особенностях работы и доступных способах диагностики реле регулятора для устранения неисправностей данного устройства своими руками.

Также без нормальной работы генератора автомобиля эксплуатация ТС может сильно усложниться по причине некорректной работы другого электрооборудования. Далее мы поговорим о частой и достаточно распространенной проблеме, связанной с натяжением ремня генератора, а также рассмотрим, как правильно менять натяжной ролик генератора.

Назначение и функции ролика натяжителя ремня генератора

Натяжной ролик ремня генератора обеспечивает бесперебойную работу генератора автомобиля, который является основным источником электроэнергии для транспортного средства. Нормальная работа привода генератора обеспечивается только с учетом необходимого натяжения приводного ремня генератора.

На большинстве отечественных и иностранных авто для обеспечения должного натяжения используется специальное устройство – натяжитель ремня. Указанный натяжитель ремня генератора отличается простотой конструкции, крепится к блоку ДВС при помощи отдельного кронштейна и имеет в основе следующие базовые элементы:

Что касается крепления кронштейна, данный элемент монтируется на двигатель при помощи нескольких болтов, а также может крепиться посредством шпилек, которые затягиваются гайками. Фактически, именно натяжной ролик в конструкции всего натяжителя регулирует степень натяжения ремня генератора. На разных двигателях можно встретить отличающиеся друг от друга варианты решения. Наиболее простым считается ролик со смещенным центром, который крепится посредством болта. Натяжение ремня осуществляется в момент вращения эксцентрика.

Еще одним распространенным вариантом является натяжной ролик, который размещен на указанном выше подвижном кронштейне с натяжением при помощи болта. Как в первом, так и во втором случае состояние ролика натяжителя ремня генератора необходимо контролировать, а также производить своевременную замену изношенных элементов. Оптимально производить контроль в моменты, когда требуется ослабить натяжение ремня генератора во время проведения ремонтных работ или для плановой замены ремня генератора на новый.

Необходимо добавить, что зачастую первым из строя в конструкции натяжителя ремня выходит подшипник. Такой подшипник все время находится под нагрузкой, а также быстро вращается в подобных условиях, в результате чего происходит ускоренная выработка его ресурса. Далее мы рассмотрим, как самому проверить подшипник и заменить в случае необходимости натяжной ролик ремня генератора.

Как поменять натяжной ролик ремня генератора своими руками

На начальном этапе потребуется осуществить снятие ремня генератора. Далее можно приступать к диагностике состояния подшипника. Обратите внимание, рабочий подшипник не должен иметь никаких люфтов при вращении от руки. Вращение должно осуществляться свободно, без посторонних шумов и скрипов. Также следует осмотреть кронштейн натяжителя и оценить степень износа болта ролика.

В процессе эксплуатации кронштейны могут оказаться изогнутыми, в результате чего происходит смещение натяжного ролика по отношению к плоскости ремня генератора. Если кронштейн искривлен, тогда нагрузка на ремень становится неравномерной, одна сторона ремня генератора растягивается сильнее другой. По этой причине ремень генератора может быстро приходить в негодность, работать с шумом, свистом, проскальзывать и даже слетать.

Рекомендуем также прочитать статью о том, что может свистеть под капотом при запуске на холодную или во время езды на прогретом моторе. Из этой статьи вы узнаете о возможных причинах возникновения посторонних шумов данного характера в подкапотном пространстве автомобиля.

Искривление кронштейна натяжителя ремня генератора может встречаться как на машинах, которые давно находятся в эксплуатации, так и на транспортных средствах с минимальным пробегом. В первом случае имеет место значительный износ, во втором вполне возможен заводской дефект или брак.

В случае обнаружения неисправности подшипника или других проблем с элементами натяжителя потребуется произвести их замену. Для того чтобы поменять натяжитель или ролик ремня генератора, потребуется:

После обратной сборки натяжителя, замены ролика и установки ремня потребуется произвести регулировку степени натяжения ремня генератора. Для правильной регулировки натяжения ремня генератора необходимо отдельно изучить соответствующий раздел сопроводительной документации по эксплуатации и ремонту конкретной модели автомобиля.

Обязательно нужно учитывать, что слишком сильное натяжение значительно сокращает срок службы ролика ремня генератора. Слабое натяжение ремня может приводить к проскальзыванию скрипам в области шкива, а также сбоям в работе самого автомобильного генератора.

Напоследок добавим, что после замены натяжного ролика, установки на место всех элементов и регулировки натяжки ремня генератора необходимо произвести повторную проверку исправности работы натяжителя. Также через несколько километров пробега желательно осмотреть поверхность ремня (как в случае с новым, так и бывшим в использовании ремнем генератора) на предмет возможного появления расслоений, трещин и других дефектов.

Признаки выхода из строя

Признаков проблем в работе данного элемента несколько:

Как сделать натяжной ролик на ремень своими руками

🚩 замена ролика натяжителя ремня и амортизатора ssangyong actyon kyron M111Ремонт натяжителя приводного ремняЗамена ремня ГРМ и натяжного ролика. Лада Калина (Lada Kalina — AvtoVAZ) Наш проект живет и развивается для тех, кто ищет ответы на свои вопросы и стремится не потеряться в бушующем море зачастую бесполезной информации.

На этой странице мы рассказали (а точнее — показали 🙂 вам Как сделать натяжной ролик на ремень своими руками. Кроме этого, мы нашли и добавили для вас тысячи других видеороликов, способных ответить, кажется, на любой ваш вопрос.

Однако, если на сайте все же не оказалось интересующей информации — напишите нам, мы подготовим ее для вас и добавим на наш сайт!Если вам не сложно — оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Как сделать натяжной ролик на ремень своими руками.

Как зменить ролик натяжителя ремня генератора своими руками | Автомобильный портал

Для любого автовладельца, не важно каким автомобилем вы обладаете, будь то хендай санта фе или любой другой, нужно хотя бы примерно знать схему его работы и стандартные симптомы неисправностей, которые явно указывает на замену какого-либо узла или детали автомобиля. В этом посте мы узнаем, как поменять ролик натяжителя ремня генератора самостоятельно не обращаясь на СТО и различные авто сервисы.

Сегодня многие могут сказать, зачем мне знать, как поменять ролик натяжителя ремня генератора самому если в городе через каждый километр, а то и ближе есть различные СТО. Так-то оно так, но, во-первых, у вас может случиться поломка за пределами города, например, в сельской местности или на какой-то одинокой дороге, там, где проезжает несколько машин в сутки.

Поэтому знать хотя бы самые нужные операции, а в их число обязательно входит знание как поменять ролик на ремень генератора, тем более сложного тут то ничего и нет.

Двигатель в автомобиле отвечает не только за его движение, а также из-за работы многих других систем, например, своей работой двигатель вращает вал генератора, который обеспечивает электроэнергией все узлы автомобиля.

Как правило, двигатель автомобиля оснащается несколько рядным шкивом, который и передает силу своего вращение посредством приводных ремней другим элементам автомобиля, в том числе и генератору. Вот как, к примеру, выглядит двухрядный шкив

Двухрядный потому как на него можно закрепить два ремня для передачи усилия другим узлам машин:

Но обычно все эти системы напрямую зависимы от генератора автомобиля, именно поэтому если у вас ослаб или неправильно работает приводной ремень генератора, то и все узлы автомобиля могут работать либо не на полную мощность либо не работать вообще. Так что следить за его состояние нужно внимательно.

Для обеспечения нормального натяжения этого ремня все автомобили оснащаются специальным механизмом, называемым ролик натяжения ремня генератора, собственно который и регулирует натяжение.

Как устроена система натяжения ремня генератора

Обычно на практике используется два варианта реализации натяжения ремня

Это ролик, центр которого смещен относительно его центра, то есть отверстие не посредине, а немного с боку, и так же он оснащается двумя отверстиями для фиксации болтами, получается, что вы вращаете, этот ролик до обеспечения необходимого натяжения, после чего фиксируете его болтами

Второй вариант — это установка ролика на движущийся кронштейн. По сути, получается ролик закреплён на железке, держателе, которая как столка в столе может двигаться вперед и назад, когда вы натянули необходимую силу натяжения, вы просто фиксируете болтами эту движущуюся каретку и ремень натянут

Приступаем к процедуре как поменять ролик натяжителя ремня генератора своими руками

Как вы поняли ролик натяжителя это по своей сути обычный подшипник, за состояние которого нужно так же следить, как и за самим ремнём. К примеру, если у вас автомобиль работает нормально, но как только вы включаете осветительные приборы вашего авто, под капотом начинает раздаваться дикий свист и шелест, скорее всего выходит из строя ремень генератора либо же разбился подшипник ролика натяжителя, и в том и другом случае требуется замена детали на новую исправную.

Итак, давайте заменим ролик натяжитель ремня генератора:

Если все хорошо, закрываем капот и радуемся сэкономленным денежкам. Если вас интересует сколько стоит поменять ремень генератора или отдельно ролик натяжителя, то стоимость, как правило, варьируется 5-10 долларов в зависимости где вы будете производить замену.

Как правило, эта процедура не вызывает сложностей, хотя возможно есть и исключения, но лично я в своей водительской практике с необычными механизмами регулировки натяжения ремней не сталкивался.

Ну а наша статья как поменять ролик натяжителя ремня генератора своими руками подошла к концу, надеемся она была полезной для вас. Опишите как вы производите регулировку натяжения ремней в вашем автомобиле.

как поменять ролик натяжителя ремня генератора хендай санта фе

«Питер — АТ»ИНН 780703320484

Как сделать натяжитель ремня своими руками?

Эксплуатация бензинового или дизельного двигателя требует периодической замены определенных элементов ДВС. Среди так называемых «расходников» находятся не только ГСМ, фильтры, тормозные колодки и свечи зажигания/накала, но и приводные ремни с роликами. К таковым, в первую очередь, относятся ремень и ролики ГРМ. Также следует уделять внимание приводу ГУР (гидроусилитель руля), приводу водяного насоса (помпы) системы охлаждения двигателя, приводу компрессора кондиционера, а также приводу автомобильного генератора.

В общем списке навесного оборудования каждый агрегат отвечает за исправное выполнение четко определенной функции. Что касается привода генератора, его неисправности в буквальном смысле слова способны «обесточить» транспортное средство, что сделает невозможным последующий запуск двигателя от автомобильного аккумулятора (АКБ).

Рекомендуем также прочитать статью о том, что такое реле регулятор генератора автомобиля. Из этой статьи вы узнаете об особенностях работы и доступных способах диагностики реле регулятора для устранения неисправностей данного устройства своими руками.

Также без нормальной работы генератора автомобиля эксплуатация ТС может сильно усложниться по причине некорректной работы другого электрооборудования. Далее мы поговорим о частой и достаточно распространенной проблеме, связанной с натяжением ремня генератора, а также рассмотрим, как правильно менять натяжной ролик генератора.

Как сделать натяжитель ремня своими руками

» Блог » Как сделать натяжитель ремня своими руками

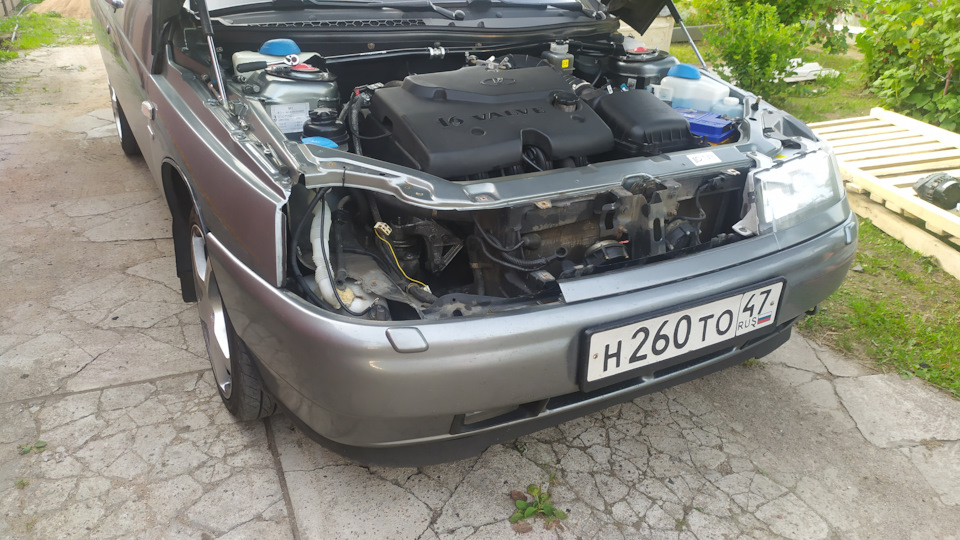

До покупки автомобиля знал из интернет источников что есть недостатки по генератору. После покупки убедивись сам переделал, делов на 2 часа…ТЕХНОЛОГИЯ:Отворачиваем родной кронштейн, с лёгким матом снимаем ремень (вспоминая матерей контструкторов т.е.

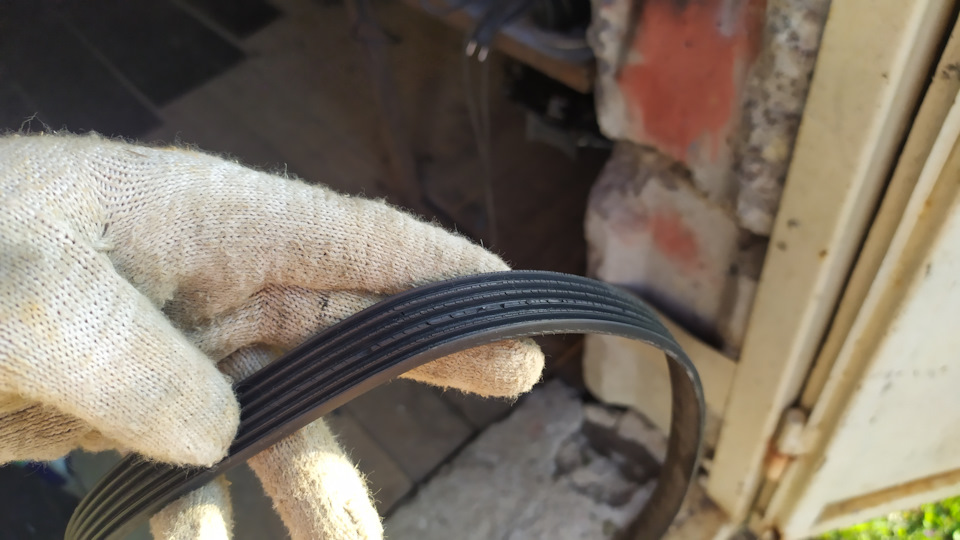

произнося так скажем ЗАКЛИНАНИЯ), покупаем ремень номер есть на фото, он от калины 1118, ролик натяжителя ремня ГРМ от ВАЗ-2110, 4 шайбы, шпильку и три гайки по внутреннему отверстию натяжителя толи ф10, или 12 не помню в мае делал(шпильки не нашол и в итоге купил нижний болт от задней стойки ВАЗ-2108, обрезал шляпку, и нарезал резьбу доконна) короче сверлим аккуратно товерстие в кронштейне вворачиваем шпильку + с обратной стороны в корпусе обратную гайку, одеваем на неё ролик(для обеспечения соосного состояния шкивов и ролика регулируем расстояние шайбами), устанавливаем кронштейн к мотору, следом ставим гену, одеваем ремень, регулируем натяжение как на ГРМ (эксцентирк). Не покупайте готовый кронштейн с натяжителем 2 тыс просто на ветер, там натяжение ремня вниз к шкиву коленвала, соответственно ремень будет ходить по далеко не спокойной траектории ручейки тогда вылетят тыс через 15, лучше сделать как у меня просто дёшево и надёжно натяжка в верх получается почти овал, ремень лучше брать балаковский…

Итого: 1 ремень, 5 шайбочек, 1 болт, 1 натяжитель, 3 гайки

Как зменить ролик натяжителя ремня генератора своими руками

Для любого автовладельца, не важно каким автомобилем вы обладаете, будь то хендай санта фе или любой другой, нужно хотя бы примерно знать схему его работы и стандартные симптомы неисправностей, которые явно указывает на замену какого-либо узла или детали автомобиля. В этом посте мы узнаем, как поменять ролик натяжителя ремня генератора самостоятельно не обращаясь на СТО и различные авто сервисы.

Сегодня многие могут сказать, зачем мне знать, как поменять ролик натяжителя ремня генератора самому если в городе через каждый километр, а то и ближе есть различные СТО. Так-то оно так, но, во-первых, у вас может случиться поломка за пределами города, например, в сельской местности или на какой-то одинокой дороге, там, где проезжает несколько машин в сутки.

Поэтому знать хотя бы самые нужные операции, а в их число обязательно входит знание как поменять ролик на ремень генератора, тем более сложного тут то ничего и нет.

Двигатель в автомобиле отвечает не только за его движение, а также из-за работы многих других систем, например, своей работой двигатель вращает вал генератора, который обеспечивает электроэнергией все узлы автомобиля.

Как правило, двигатель автомобиля оснащается несколько рядным шкивом, который и передает силу своего вращение посредством приводных ремней другим элементам автомобиля, в том числе и генератору. Вот как, к примеру, выглядит двухрядный шкив

Двухрядный потому как на него можно закрепить два ремня для передачи усилия другим узлам машин:

Но обычно все эти системы напрямую зависимы от генератора автомобиля, именно поэтому если у вас ослаб или неправильно работает приводной ремень генератора, то и все узлы автомобиля могут работать либо не на полную мощность либо не работать вообще. Так что следить за его состояние нужно внимательно.

Для обеспечения нормального натяжения этого ремня все автомобили оснащаются специальным механизмом, называемым ролик натяжения ремня генератора, собственно который и регулирует натяжение.

Ролик натяжителя ремня генератора и его замена

Генератор является одним из важнейших элементов системы электрообеспечения автомобиля, поскольку он вырабатывает электрический ток для запитки бортовых электроприборов. Привод его осуществляется от коленчатого вала силовой установки, что обеспечивает постоянную работу генератора, пока функционирует силовая установка. В качестве привода данного элемента используется ремень.

Главным условием нормального функционирования генератора является полная передача вращения от мотора. Чтобы данный элемент смог выработать необходимое количество электроэнергии, он должен вращаться с большой скоростью.

: Ремонт ролика натяжителя ремня генератора

Поэтому при проявлении любого из признаков следует также провести диагностику состояния всех указанных элементом, чтобы выявить, какой именно элемент неисправен. Выполняется она достаточно просто:

Замена ролика ремня генератора на примере Chevrolet Lacetti

Для наглядности рассмотрим, как производится замена ремня и ролика на автомобиле Chevrolet Lacetti. На данном автомобиле как раз установлен саморегулирующийся натяжной ролик с кронштейном.

: ШЕВРОЛЕ ЛАЧЕТИ.ЗАМЕНА РОЛИКА НАТЯЖИТЕЛЯ РЕМНЯ

Чтобы поменять ремень и натяжной элемент, понадобиться набор ключей рожковых и головок с воротками. Последовательность же работ такова:

На других автомобилях замена ролика и натяжка ремня может производится несколько по-другому. К примеру, на авто с эксцентриковыми роликами натяжка производится при помощи специального ключа, которым ролик проворачивается вокруг шпильки для натяжки.

Но все же, работы по замене натяжного ролика навесного оборудования не являются сложными, и их может выполнить даже начинающий автовладелец.

Как сделать натяжитель ремня своими руками

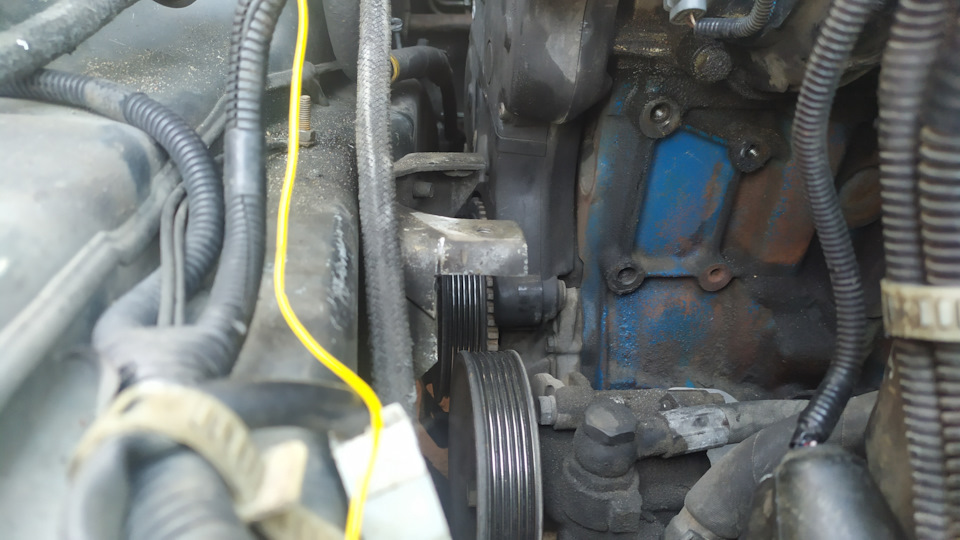

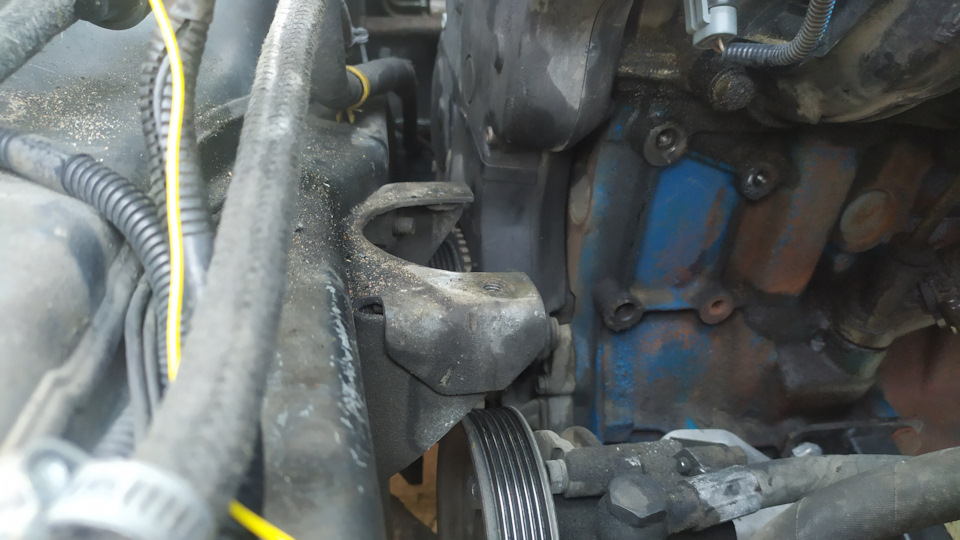

Натяжитель ремня генератора своими руками — Лада Гранта, 1.6 л., 2013 года на DRIVE2

До покупки автомобиля знал из интернет источников что есть недостатки по генератору. После покупки убедивись сам переделал, делов на 2 часа…ТЕХНОЛОГИЯ:Отворачиваем родной кронштейн, с лёгким матом снимаем ремень (вспоминая матерей контструкторов т.е. произнося так скажем ЗАКЛИНАНИЯ), покупаем ремень номер есть на фото, он от калины 1118, ролик натяжителя ремня ГРМ от ВАЗ-2110, 4 шайбы, шпильку и три гайки по внутреннему отверстию натяжителя толи ф10, или 12 не помню в мае делал(шпильки не нашол и в итоге купил нижний болт от задней стойки ВАЗ-2108, обрезал шляпку, и нарезал резьбу доконна) короче сверлим аккуратно товерстие в кронштейне вворачиваем шпильку + с обратной стороны в корпусе обратную гайку, одеваем на неё ролик(для обеспечения соосного состояния шкивов и ролика регулируем расстояние шайбами), устанавливаем кронштейн к мотору, следом ставим гену, одеваем ремень, регулируем натяжение как на ГРМ (эксцентирк). Не покупайте готовый кронштейн с натяжителем 2 тыс просто на ветер, там натяжение ремня вниз к шкиву коленвала, соответственно ремень будет ходить по далеко не спокойной траектории ручейки тогда вылетят тыс через 15, лучше сделать как у меня просто дёшево и надёжно натяжка в верх получается почти овал, ремень лучше брать балаковский…

Итого: 1 ремень, 5 шайбочек, 1 болт, 1 натяжитель, 3 гайки

самодельный натяжитель ремня гены. — Toyota Funcargo, 1.5 л., 2001 года на DRIVE2

Всем доброго дня! вот после очередной замены приводных ремней при зятягиваний ремня гены я оторвал проводок от датчика ввти. уже 2 раз. и тут решил сделать колхозное крепление и натягивание ремня как на ваз21093. И вот в деревне начал мудрить, зорание купил крепеж

вот сам крепеж, только болт удлиненный купил в мир крепежа.

потом начал искать пластину с бортиками, в итоге решил отрезать кусок от ключа 27/30 сторону 30 я уже отрезал когда менял тяги рулевые. фото ключа для снятия тяги в конце выложу. Так вот отрезал кусок и приварил к пластине крепежа гены

пластина с приваренным куском ключа.

пластина после сварки и болгарки не красивая получилась пришлось шлефануть и покрасить в черный. фото отдельно только нет

вид с другого ракурса

потом пришлось просверлить резьбу в гене что бы все держалось. сверло на 8мм нужно.

рассверленный гена готов к установке.

вот готовый продукт. на фото видно что провод от ввти оторванный.

вот фото ключа для снятия рулевой тяги. уже 2 раза пользовался им.

фото ключа на 30 края сточенны так как там стопорная пластина в тяге мешает.

надеюсь кому нибудь пригодится. по времени ушло 1час и 40р денег. 30р крепеж и 10р длинный болт.

Как сделать натяжитель ремня своими руками

Генератор является одним из важнейших элементов системы электрообеспечения автомобиля, поскольку он вырабатывает электрический ток для запитки бортовых электроприборов. Привод его осуществляется от коленчатого вала силовой установки, что обеспечивает постоянную работу генератора, пока функционирует силовая установка. В качестве привода данного элемента используется ремень.

Главным условием нормального функционирования генератора является полная передача вращения от мотора. Чтобы данный элемент смог выработать необходимое количество электроэнергии, он должен вращаться с большой скоростью.

Конструктивные особенности привода генератора

Чтобы передача осуществлялась надлежащим образом приводной ремень генератора должен быть натянут. В случае его провисания ремень будет проскальзывать на шкивах, а если его перетянуть, то это повысит интенсивность износа подшипников, генератора, рабочих поверхностей шкива и самого ремня.

Поэтому конструктивно предусмотрена регулировка натяжения ремня. Раньше на автомобилях от шкива коленчатого вала во вращение приводился только один генератор, поэтому регулировка натяжки производилась самим генератором.

В таких авто имелось две точки крепления генератора. Относительно одной из них данный элемент мог вращаться, а вторая точка являлась регулировочной. Чтобы произвести натяжку ремня, достаточно было рассслабить гайку регулировочной точки крепления и оттянуть генератор в сторону от двигателя, а затем затянуть гайку. Такая возможность регулировки натяжения возможна благодаря тому, что коленчатый вал приводит только генератор и форма положения ремня не сложная по конфигурации, он располагается только между двумя шкивами.

Одна из схем привода генератора

На более современных автомобилях добавилось количество дополнительного навесного оборудования, которое тоже получило привод от шкива коленчатого вала. К такому оборудованию относится насос гидроусилителя и компрессор кондиционера. А поскольку привод этих двух узлов, а также генератора осуществляется одним ремнем, то организовать регулировку натяжения приводного элемента генератором не получится. Конфигурация положения ремня на таких авто очень сложная, поскольку ремень проводит уже по четырем шкивам, при этом оборудование, которое он приводит в действие, располагается на разных уровнях по отношению друг к другу.

Видео: Натяжитель для ремня генератора лада гранта

Типы натяжных роликов ремня генератора

Поэтому в таких авто для натяжки приводного ремня применяется специальный натяжной ролик. В таком типе привода генератор уже не является подвижным, а регулировка выполняется за счет смещения этого ролика.

Такой ролик – это обычный подшипник, на внешней обойме которого имеется пластиковая накладка, поверхность ее является рабочей – по ней перемещается ремень. Внутри же ролика имеется посадочная втулка.

По конструкции ролики бывают двух типов и отличаются они по способу крепления и регулировки натяжения.

Крепление ролика генератора с помощью кронштейна

Некоторые автопроизводители используют ролик с пружинным кронштейном. Такой элемент является саморегулирующимся, то есть, пружина самостоятельно регулирует натяжение.

Какую бы конструкцию не имел натяжной ролик, у него есть слабое место – подшипник. Он постоянно функционирует под нагрузкой, и со временем происходит его износ вплоть до полной поломки. Поэтому рекомендуется менять его каждый раз, как производится замена ремня.

Но часто ролики ломаются еще до замены.

Читайте также: Мичуринск лада официальный сайт

Признаки выхода из строя

Признаков проблем в работе данного элемента несколько:

Стоит отметить, что некоторые признаки присущи и неисправностям с элементам, которые приводит в действие ролик. К примеру, гул или писк может быть также причиной износа подшипников насоса ГУР, компрессора кондиционера и того же генератора.

Видео: Ремонт ролика натяжителя ремня генератора

Диагностика состояния

Поэтому при проявлении любого из признаков следует также провести диагностику состояния всех указанных элементом, чтобы выявить, какой именно элемент неисправен. Выполняется она достаточно просто:

Замена ролика ремня генератора на примере Chevrolet Lacetti

Для наглядности рассмотрим, как производится замена ремня и ролика на автомобиле Chevrolet Lacetti. На данном автомобиле как раз установлен саморегулирующийся натяжной ролик с кронштейном.

Видео: ШЕВРОЛЕ ЛАЧЕТИ.ЗАМЕНА РОЛИКА НАТЯЖИТЕЛЯ РЕМНЯ

Чтобы поменять ремень и натяжной элемент, понадобиться набор ключей рожковых и головок с воротками. Последовательность же работ такова:

На других автомобилях замена ролика и натяжка ремня может производится несколько по-другому. К примеру, на авто с эксцентриковыми роликами натяжка производится при помощи специального ключа, которым ролик проворачивается вокруг шпильки для натяжки.

Но все же, работы по замене натяжного ролика навесного оборудования не являются сложными, и их может выполнить даже начинающий автовладелец.

Читайте также: Дроссельный узел калина 8 клапанов

Даже незначительные поломки в автомобиле могут не только испортить настроение, но и вызвать, так называемую цепную реакцию, когда выход второстепенного узла авто повлечет за собой более значительные поломки и незапланированные траты. К примеру, небольшой узел – натяжитель ремня генератора, казалось бы, что в нем значимого? Давайте рассмотрим, как он устроен, какие виды осмотра существуют и возможные варианты ремонта.

Принципы устройства

Работа генератора и зависящих от него агрегатов: аккумулятора, электронных приборов возможна только в случае нормального натяжения ремня. Каждый производитель старается усовершенствовать узлы и конструкцию выпускаемых моделей, но принцип работы и их возможная комплектация всегда аналогичны. Стандартные составляющие комплекции этого узла, состоят из таких частей:

Есть пара простых модификаций этого приспособления:

В любой из этих версий главным элементом, на который направлена основная нагрузка, является подшипник ролика.

Симптомы выхода из строя натяжителя

Признаки, указывающие на неисправность или износ соответствующих частей:

Осмотр и оценка вероятных неисправностей

Прежде чем поменять необходимую часть, в профилактических целях или произвести полноценный ремонт, стоит предварительно осмотреть, а также выяснить вероятную причину, вызвавшую сбой в работе:

Так как даже замена ремня генератора или ролика натяжителя, не всегда принесет желаемый результат, причина отказа может заключаться в другом. Например, на снятом ремне есть следы тосола или масла, то необходимо найти источник, из которого попадают на ремень данные жидкости, соответственно провести требуемый ремонт.

Замена натяжителя и натяжного ролика

Если в процессе осмотра удалось, установит причину вышеописанных симптомов, следует перейти непосредственно к ремонту и замене изношенных механизмов.

Первое непреложное правило – при плановой замене, необходимо произвести диагностику подшипника, при нормальном состоянии ролик натяжителя вращается тихо, легко без люфта и рывков. Если видно, что ресурс ролика выработан, необходимо поменять этот узел.

Действия необходимые для самостоятельной замены ремня или натяжителя генератора, которые не потребуют специальных приспособлений и инструмента:

Силе натяжения, вновь установленного ремня, после ремонта, следует уделить особое внимание. Если он окажется, перетянут, то нагрузка на подшипник будет способствовать его быстрому износу. Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную. В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов.

На некоторых марках авто вместо нескольких ремней, способствующих работе (гидроусилителя, кондиционера, генератора и т. п.) установлен один, нагрузку на который регулирует автоматический натяжитель. В этом случае от состояния ремня и его натяжения зависят не только степень зарядки генератора, но и работа охлаждающей системы, и состояние гидроусилителя рулевого управления. В этом автоматическом натяжителе основным элементом, является пружина, поддерживающая определенную степень натяжения. Когда приходит время поменять ремень, то следует заменить весь автоматический натяжитель, не обращая внимания на состояние подшипника, так как этот узел не подлежит разборному ремонту.

Читайте также: Замена прикуривателя приора видео

Здравствуйте, уважаемые автомобилисты! Аксиома, понятная всем: управление автомобилем может приносить удовольствие только в случае полной исправности всех его узлов и механизмов.

Даже незначительная поломка несущественного, на первый взгляд, элемента может принести немало неудобств. Если во время движения появляются раздражающие факторы в виде скрипов, свиста, постукиваний, металлического звона, сразу необходимо искать причину поломки.

Иначе вождение автомобиля превратиться в испытание для нервной системы, а возможно и чревато большими затратами в будущем на ремонт. Проблемы, которые иногда возникают с ремнём генератора, известны практически каждому автолюбителю.

Как только ремень начинает свистеть, рвётся, мы быстро спешим заменить ремень генератора и ждём, что всё на этом закончится. Каково же наше удивление, когда проблема не исчезает.

Новый ремень, новый ролик с новым подшипником, соблюдение всех канонов и правил при ремонте ременной передачи генератора могут не дать положительных результатов, если не обследован натяжитель ремня генератора.

Это как раз та деталь, которой почти никогда не уделяют внимание специалисты сервисов, считая её вечной. Практика показывает, что проблемы могут возникнуть даже после того, как автомобиль покидает сборочный конвейер.

Как устроен натяжитель ремня генератора

Существует большое число узлов автомобиля, в которые автолюбителю, не имеющему специальных знаний и навыков ремонта, не стоит самостоятельно разбирать.

Натяжитель ремня генератора имеет очень простое устройство, вполне поддаётся ремонту даже не очень опытным водителям. Каждый из автопроизводителей создаёт натяжители на собственное усмотрение, но большая их часть имеет такие составные части:

Сам кронштейн крепится к двигателю с помощью 3-4 болтов или шпилек с гайками.

Считается, что самое уязвимое место натяжителя – это подшипник. Действительно, находясь в постоянно напряженном состоянии и совершая огромное количество вращений, подшипник вырабатывает свой ресурс и нуждается в замене.

После того, как снят ремень генератора, состояние подшипника диагностируется очень легко. Исправный подшипник не имеет люфта. Не меньше проблем может принести и кронштейн с болтом ролика.

С течением времени кронштейн может незначительно изогнуться, сместив ролик с плоскости нахождения ремня. Подобное искривление кронштейна приводит к таким последствиям:

Такой дефект наблюдается не только у автомобилей, имеющих солидный пробег. Иногда кривой натяжитель ремня генератора можно встретить и на совершенно новых машинах, что указывает на его заводской недочёт.

Замена натяжителя ремня генератора своими руками

Как не прискорбно, но если уж обнаружили искривление кронштейна, то единственный выход – это полная замена натяжителя ремня генератора.

Кронштейн выполняется, как правило, в виде монолитной конструкции и не поддаётся восстановлению. Даже если попытаться его выровнять, то никто не сможет гарантировать, что ролик снова будет установлен на своё штатное место, а сам кронштейн снова не согнется.

Замена натяжителя ремня генератора происходит достаточно быстро. Нужно лишь выполнить такие действия:

Для того, чтобы не допустить поломок в будущем, необходимо выполнять всего два правила. Во-первых, при замене ремня генератора необходимо проверять находятся ли на одной линии шкивы коленвала, генератора и ролик натяжителя, а во-вторых, не допускать слишком сильного натяжения ремня.

Натяжитель ремня генератора — как устроен и как заменить натяжитель самому

Здравствуйте, уважаемые автомобилисты! Аксиома, понятная всем: управление автомобилем может приносить удовольствие только в случае полной исправности всех его узлов и механизмов.

Даже незначительная поломка несущественного, на первый взгляд, элемента может принести немало неудобств. Если во время движения появляются раздражающие факторы в виде скрипов, свиста, постукиваний, металлического звона, сразу необходимо искать причину поломки.

Иначе вождение автомобиля превратиться в испытание для нервной системы, а возможно и чревато большими затратами в будущем на ремонт. Проблемы, которые иногда возникают с ремнём генератора, известны практически каждому автолюбителю.

Как только ремень начинает свистеть, рвётся, мы быстро спешим заменить ремень генератора и ждём, что всё на этом закончится. Каково же наше удивление, когда проблема не исчезает.

Новый ремень, новый ролик с новым подшипником, соблюдение всех канонов и правил при ремонте ременной передачи генератора могут не дать положительных результатов, если не обследован натяжитель ремня генератора.

Это как раз та деталь, которой почти никогда не уделяют внимание специалисты сервисов, считая её вечной. Практика показывает, что проблемы могут возникнуть даже после того, как автомобиль покидает сборочный конвейер.

Как устроен натяжитель ремня генератора

Существует большое число узлов автомобиля, в которые автолюбителю, не имеющему специальных знаний и навыков ремонта, не стоит самостоятельно разбирать.

Натяжитель ремня генератора имеет очень простое устройство, вполне поддаётся ремонту даже не очень опытным водителям. Каждый из автопроизводителей создаёт натяжители на собственное усмотрение, но большая их часть имеет такие составные части:

Сам кронштейн крепится к двигателю с помощью 3-4 болтов или шпилек с гайками.

Считается, что самое уязвимое место натяжителя – это подшипник. Действительно, находясь в постоянно напряженном состоянии и совершая огромное количество вращений, подшипник вырабатывает свой ресурс и нуждается в замене.

После того, как снят ремень генератора, состояние подшипника диагностируется очень легко. Исправный подшипник не имеет люфта. Не меньше проблем может принести и кронштейн с болтом ролика.

С течением времени кронштейн может незначительно изогнуться, сместив ролик с плоскости нахождения ремня. Подобное искривление кронштейна приводит к таким последствиям:

Такой дефект наблюдается не только у автомобилей, имеющих солидный пробег. Иногда кривой натяжитель ремня генератора можно встретить и на совершенно новых машинах, что указывает на его заводской недочёт.

Замена натяжителя ремня генератора своими руками

Как не прискорбно, но если уж обнаружили искривление кронштейна, то единственный выход – это полная замена натяжителя ремня генератора.

Кронштейн выполняется, как правило, в виде монолитной конструкции и не поддаётся восстановлению. Даже если попытаться его выровнять, то никто не сможет гарантировать, что ролик снова будет установлен на своё штатное место, а сам кронштейн снова не согнется.

Замена натяжителя ремня генератора происходит достаточно быстро. Нужно лишь выполнить такие действия:

Для того, чтобы не допустить поломок в будущем, необходимо выполнять всего два правила. Во-первых, при замене ремня генератора необходимо проверять находятся ли на одной линии шкивы коленвала, генератора и ролик натяжителя, а во-вторых, не допускать слишком сильного натяжения ремня.

Как сделать натяжной ролик на ремень своими руками

Ролик натяжителя ремня генератора и его замена

Генератор является одним из важнейших элементов системы электрообеспечения автомобиля, поскольку он вырабатывает электрический ток для запитки бортовых электроприборов. Привод его осуществляется от коленчатого вала силовой установки, что обеспечивает постоянную работу генератора, пока функционирует силовая установка. В качестве привода данного элемента используется ремень.

Главным условием нормального функционирования генератора является полная передача вращения от мотора. Чтобы данный элемент смог выработать необходимое количество электроэнергии, он должен вращаться с большой скоростью.

Конструктивные особенности привода генератора

Чтобы передача осуществлялась надлежащим образом приводной ремень генератора должен быть натянут. В случае его провисания ремень будет проскальзывать на шкивах, а если его перетянуть, то это повысит интенсивность износа подшипников, генератора, рабочих поверхностей шкива и самого ремня.

Поэтому конструктивно предусмотрена регулировка натяжения ремня. Раньше на автомобилях от шкива коленчатого вала во вращение приводился только один генератор, поэтому регулировка натяжки производилась самим генератором.

В таких авто имелось две точки крепления генератора. Относительно одной из них данный элемент мог вращаться, а вторая точка являлась регулировочной. Чтобы произвести натяжку ремня, достаточно было рассслабить гайку регулировочной точки крепления и оттянуть генератор в сторону от двигателя, а затем затянуть гайку. Такая возможность регулировки натяжения возможна благодаря тому, что коленчатый вал приводит только генератор и форма положения ремня не сложная по конфигурации, он располагается только между двумя шкивами.

Одна из схем привода генератора

На более современных автомобилях добавилось количество дополнительного навесного оборудования, которое тоже получило привод от шкива коленчатого вала. К такому оборудованию относится насос гидроусилителя и компрессор кондиционера. А поскольку привод этих двух узлов, а также генератора осуществляется одним ремнем, то организовать регулировку натяжения приводного элемента генератором не получится. Конфигурация положения ремня на таких авто очень сложная, поскольку ремень проводит уже по четырем шкивам, при этом оборудование, которое он приводит в действие, располагается на разных уровнях по отношению друг к другу.

Видео: Натяжитель для ремня генератора лада гранта

Поэтому в таких авто для натяжки приводного ремня применяется специальный натяжной ролик. В таком типе привода генератор уже не является подвижным, а регулировка выполняется за счет смещения этого ролика.

Такой ролик – это обычный подшипник, на внешней обойме которого имеется пластиковая накладка, поверхность ее является рабочей – по ней перемещается ремень. Внутри же ролика имеется посадочная втулка.

По конструкции ролики бывают двух типов и отличаются они по способу крепления и регулировки натяжения.

Крепление ролика генератора с помощью кронштейна

Некоторые автопроизводители используют ролик с пружинным кронштейном. Такой элемент является саморегулирующимся, то есть, пружина самостоятельно регулирует натяжение.

Какую бы конструкцию не имел натяжной ролик, у него есть слабое место – подшипник. Он постоянно функционирует под нагрузкой, и со временем происходит его износ вплоть до полной поломки. Поэтому рекомендуется менять его каждый раз, как производится замена ремня.

Но часто ролики ломаются еще до замены.

Признаки выхода из строя

Признаков проблем в работе данного элемента несколько:

Стоит отметить, что некоторые признаки присущи и неисправностям с элементам, которые приводит в действие ролик. К примеру, гул или писк может быть также причиной износа подшипников насоса ГУР, компрессора кондиционера и того же генератора.

Видео: Ремонт ролика натяжителя ремня генератора

Поэтому при проявлении любого из признаков следует также провести диагностику состояния всех указанных элементом, чтобы выявить, какой именно элемент неисправен. Выполняется она достаточно просто:

Замена ролика ремня генератора на примере Chevrolet Lacetti

Для наглядности рассмотрим, как производится замена ремня и ролика на автомобиле Chevrolet Lacetti. На данном автомобиле как раз установлен саморегулирующийся натяжной ролик с кронштейном.

Видео: ШЕВРОЛЕ ЛАЧЕТИ.ЗАМЕНА РОЛИКА НАТЯЖИТЕЛЯ РЕМНЯ

Чтобы поменять ремень и натяжной элемент, понадобиться набор ключей рожковых и головок с воротками. Последовательность же работ такова:

На других автомобилях замена ролика и натяжка ремня может производится несколько по-другому. К примеру, на авто с эксцентриковыми роликами натяжка производится при помощи специального ключа, которым ролик проворачивается вокруг шпильки для натяжки.

Но все же, работы по замене натяжного ролика навесного оборудования не являются сложными, и их может выполнить даже начинающий автовладелец.

Натяжитель ремня генератора – устройство, проверка, замена

Даже незначительные поломки в автомобиле могут не только испортить настроение, но и вызвать, так называемую цепную реакцию, когда выход второстепенного узла авто повлечет за собой более значительные поломки и незапланированные траты. К примеру, небольшой узел – натяжитель ремня генератора, казалось бы, что в нем значимого? Давайте рассмотрим, как он устроен, какие виды осмотра существуют и возможные варианты ремонта.

Принципы устройства

Работа генератора и зависящих от него агрегатов: аккумулятора, электронных приборов возможна только в случае нормального натяжения ремня. Каждый производитель старается усовершенствовать узлы и конструкцию выпускаемых моделей, но принцип работы и их возможная комплектация всегда аналогичны. Стандартные составляющие комплекции этого узла, состоят из таких частей:

Есть пара простых модификаций этого приспособления:

В любой из этих версий главным элементом, на который направлена основная нагрузка, является подшипник ролика.

Симптомы выхода из строя натяжителя

Признаки, указывающие на неисправность или износ соответствующих частей:

Осмотр и оценка вероятных неисправностей

Прежде чем поменять необходимую часть, в профилактических целях или произвести полноценный ремонт, стоит предварительно осмотреть, а также выяснить вероятную причину, вызвавшую сбой в работе:

Так как даже замена ремня генератора или ролика натяжителя, не всегда принесет желаемый результат, причина отказа может заключаться в другом. Например, на снятом ремне есть следы тосола или масла, то необходимо найти источник, из которого попадают на ремень данные жидкости, соответственно провести требуемый ремонт.

Замена натяжителя и натяжного ролика

Если в процессе осмотра удалось, установит причину вышеописанных симптомов, следует перейти непосредственно к ремонту и замене изношенных механизмов.

Первое непреложное правило – при плановой замене, необходимо произвести диагностику подшипника, при нормальном состоянии ролик натяжителя вращается тихо, легко без люфта и рывков. Если видно, что ресурс ролика выработан, необходимо поменять этот узел.

Действия необходимые для самостоятельной замены ремня или натяжителя генератора, которые не потребуют специальных приспособлений и инструмента:

Силе натяжения, вновь установленного ремня, после ремонта, следует уделить особое внимание. Если он окажется, перетянут, то нагрузка на подшипник будет способствовать его быстрому износу. Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную. В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов.

На некоторых марках авто вместо нескольких ремней, способствующих работе (гидроусилителя, кондиционера, генератора и т. п.) установлен один, нагрузку на который регулирует автоматический натяжитель. В этом случае от состояния ремня и его натяжения зависят не только степень зарядки генератора, но и работа охлаждающей системы, и состояние гидроусилителя рулевого управления. В этом автоматическом натяжителе основным элементом, является пружина, поддерживающая определенную степень натяжения. Когда приходит время поменять ремень, то следует заменить весь автоматический натяжитель, не обращая внимания на состояние подшипника, так как этот узел не подлежит разборному ремонту.

Метки: генератор, натяжитель, подшипник, ремень, ролик

Как сделать натяжитель ремня своими руками?

Замена ремня ГРМ своими руками. Оказывается, не сложно!

Ременным приводом ГРМ оснащено большинство современных автомобилей. Рано или поздно ремень приходится менять. Проще, но дороже сделать это у официального дилера или в проверенном сервисе. «За рулем» рассказывает, как сэкономить, проведя работы самостоятельно.

Сегодня каждый может выбрать доступный ему способ обслуживания автомобиля, благо на рынке есть сервисы и запчасти разной ценовой категории.

Хотите отремонтировать машину чужими руками, но не готовы выложить сумму, которую просит официальный дилер? Ищите проверенных неофициалов. Считаете, что оригинальные запчасти слишком дорогие? Выбирайте неоригинальные от надежных производителей.

А если хотите потратить меньше денег и располагаете временем, замените ремень ГРМ сами. Наша инструкция вам в помощь.

Мы купили комплект для замены ремня ГРМ, куда входит: он сам, ролик натяжителя ремня, прокладка и насос системы охлаждения. Для проведения работ нам понадобятся: Г-образные щипцы, ключи на 13, 15 и 19 мм; шестигранник на 6 мм; головки на 16 и 18 мм, ключ Torx на 30 мм и домкрат, чтобы приподнять мотор. Приступим!

Замену ремня ГРМ мы выполним на довольно распространенном автомобиле — Skoda с 1,6-литровым двигателем мощностью 100 л.с. Основные работы будут вестись с правой стороны моторного отсека по ходу движения.

Ремень ГРМ спрятан под пластиковой крышкой. Чтобы до нее добраться, придется снять верхнюю опору силового агрегата. А доступ к ней перекрыт корпусом адсорбера и бачком системы охлаждения. Соответственно, долой все, что мешает. Показывать процесс демонтажа пропустим. Сразу перейдем к моменту снятия кожуха.

Расчищаем доступ к ремню ГРМ

Подразобрав моторный отсек, мы получили прекрасный доступ к болтам крепления правой опоры силового агрегата, а также к фиксатору верхней крышки ремня ГРМ. Для снятия самой крышки поворачиваем фиксатор в положение Open с помощью шлицевой отвертки. Надавливаем — и фиксатор отстегивается. Их два — спереди и сзади, отстегнув оба, снимаем крышку.

Теперь снимем ремень привода вспомогательных агрегатов. Для этого ключом «на 15» ослабляем натяжение ремня. Выводим ремень и возвращаем натяжитель в исходное положение. Сняв ремень, проверяем его на наличие трещин, для чего выворачиваем наружу и нагружаем. Даже при малейших подозрениях на трещины меняем ремень привода вспомогательных агрегатов без лишних раздумий. У нас он в хорошем состоянии.

Совмещаем метки

Следующий важный этап работ — совмещение меток. Для этого нужен доступ к шкиву коленвала, а значит, придется снять правое переднее колесо, нижний грязеотражающий щиток и правую боковую защиту. Благополучно «расчистив» путь к шкиву коленвала, начинаем вращать его за болт ключом на 19, совмещая метки. Контролируем процесс по метке распредвала. Теперь можно открутить болты крепления шкива. Для этого удерживаем болт его крепления ключом на 19, а шестигранником «на 6» отворачиваем все четыре болта крепления, фланца.

Сняв шкив коленчатого вала, убираем нижнюю защитную крышку ремня ГРМ, которая, кстати, не пластиковая, как верхняя, а стальная. Ключом Torx «на 30» отворачиваем пять болтов крепления крышки. Остановимся еще раз на совмещении меток: та, что на шкиве, должна оказаться напротив той, что на крышке.

Домкратим двигатель

Последнее препятствие на пути к ремню — правая опора двигателя. Чтобы ее снять, мы с помощью домкрата приподнимаем двигатель, и только после этого головкой «на 18» отворачиваем болты крепления верхней опоры. Затем головкой «на 16» — два соседних болта, с помощью которых опора крепится уже к кузову автомобиля. Сняв часть опоры, получаем доступ к болтам крепления оставшейся части непосредственно к двигателю. Их три: два сверху и один снизу. Откручиваем все болты головкой «на 16».

Снимаем ремень ГРМ

Наконец-то, нам ничего не мешает поменять ремень ГРМ. Ослабляем гайку крепления натяжного ролика ключом «на 13», снимаем ремень и ролик. Так как еще задействован насос системы охлаждения, его обязательно следует проверить. При подозрениях на неполадки в его работе, при выявлении люфта или следов подтекания антифриза насос нужно поменять обязательно. Не воспользоваться случаем, проделав такую работу, было бы просто неразумно.

Ставим новый ремень, аккуратно заправляем его на шкивы. Для регулировки удобно использовать зеркало. Берем Г-образные щипцы, вставляем их в отверстия на внутренней обойме ролика натяжителя и проворачиваем его против часовой стрелки. Совмещаем планки: внутренняя неподвижная сторона должна оказаться точно напротив стрелки, которая смещается при проворачивании внутренней обоймы. Как только получилось это сделать, затягиваем гайку, удерживающую ролик.

Отрегулировав натяжение ремня, убедимся в правильности установки меток. Для этого проворачиваем коленчатый вал на два оборота и снова проверяем положение меток. Только после этого можно считать установку ремня правильной и завершенной. Еще раз: важно убедиться, что метки совпадают и что регулировочный флажок на натяжителе находится напротив отверстия на неподвижной планке. Теперь дело за малым: осталось вернуть все снятые детали на место.

Замена ремня ГРМ — процесс, в общем, несложный, но достаточно трудоемкий и затратный по времени. Решив проводить работы самостоятельно, будьте внимательны и аккуратны, а главное, четко следуйте инструкции.

Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на адрес: [email protected]

Ролик натяжителя ремня генератора и его замена

Генератор является одним из важнейших элементов системы электрообеспечения автомобиля, поскольку он вырабатывает электрический ток для запитки бортовых электроприборов. Привод его осуществляется от коленчатого вала силовой установки, что обеспечивает постоянную работу генератора, пока функционирует силовая установка. В качестве привода данного элемента используется ремень.

Главным условием нормального функционирования генератора является полная передача вращения от мотора. Чтобы данный элемент смог выработать необходимое количество электроэнергии, он должен вращаться с большой скоростью.

Конструктивные особенности привода генератора

Чтобы передача осуществлялась надлежащим образом приводной ремень генератора должен быть натянут. В случае его провисания ремень будет проскальзывать на шкивах, а если его перетянуть, то это повысит интенсивность износа подшипников, генератора, рабочих поверхностей шкива и самого ремня.

Поэтому конструктивно предусмотрена регулировка натяжения ремня. Раньше на автомобилях от шкива коленчатого вала во вращение приводился только один генератор, поэтому регулировка натяжки производилась самим генератором.

В таких авто имелось две точки крепления генератора. Относительно одной из них данный элемент мог вращаться, а вторая точка являлась регулировочной. Чтобы произвести натяжку ремня, достаточно было рассслабить гайку регулировочной точки крепления и оттянуть генератор в сторону от двигателя, а затем затянуть гайку. Такая возможность регулировки натяжения возможна благодаря тому, что коленчатый вал приводит только генератор и форма положения ремня не сложная по конфигурации, он располагается только между двумя шкивами.

Одна из схем привода генератора

На более современных автомобилях добавилось количество дополнительного навесного оборудования, которое тоже получило привод от шкива коленчатого вала. К такому оборудованию относится насос гидроусилителя и компрессор кондиционера. А поскольку привод этих двух узлов, а также генератора осуществляется одним ремнем, то организовать регулировку натяжения приводного элемента генератором не получится. Конфигурация положения ремня на таких авто очень сложная, поскольку ремень проводит уже по четырем шкивам, при этом оборудование, которое он приводит в действие, располагается на разных уровнях по отношению друг к другу.

: Натяжитель для ремня генератора лада гранта

Поэтому в таких авто для натяжки приводного ремня применяется специальный натяжной ролик. В таком типе привода генератор уже не является подвижным, а регулировка выполняется за счет смещения этого ролика.

Такой ролик – это обычный подшипник, на внешней обойме которого имеется пластиковая накладка, поверхность ее является рабочей – по ней перемещается ремень. Внутри же ролика имеется посадочная втулка.

По конструкции ролики бывают двух типов и отличаются они по способу крепления и регулировки натяжения.

Крепление ролика генератора с помощью кронштейна

Некоторые автопроизводители используют ролик с пружинным кронштейном. Такой элемент является саморегулирующимся, то есть, пружина самостоятельно регулирует натяжение.

Какую бы конструкцию не имел натяжной ролик, у него есть слабое место – подшипник. Он постоянно функционирует под нагрузкой, и со временем происходит его износ вплоть до полной поломки. Поэтому рекомендуется менять его каждый раз, как производится замена ремня.

Но часто ролики ломаются еще до замены.

Признаки выхода из строя

Признаков проблем в работе данного элемента несколько:

Стоит отметить, что некоторые признаки присущи и неисправностям с элементам, которые приводит в действие ролик. К примеру, гул или писк может быть также причиной износа подшипников насоса ГУР, компрессора кондиционера и того же генератора.

: Ремонт ролика натяжителя ремня генератора

Поэтому при проявлении любого из признаков следует также провести диагностику состояния всех указанных элементом, чтобы выявить, какой именно элемент неисправен. Выполняется она достаточно просто:

Замена ролика ремня генератора на примере Chevrolet Lacetti

Для наглядности рассмотрим, как производится замена ремня и ролика на автомобиле Chevrolet Lacetti. На данном автомобиле как раз установлен саморегулирующийся натяжной ролик с кронштейном.

: ШЕВРОЛЕ ЛАЧЕТИ.ЗАМЕНА РОЛИКА НАТЯЖИТЕЛЯ РЕМНЯ

Чтобы поменять ремень и натяжной элемент, понадобиться набор ключей рожковых и головок с воротками. Последовательность же работ такова:

На других автомобилях замена ролика и натяжка ремня может производится несколько по-другому. К примеру, на авто с эксцентриковыми роликами натяжка производится при помощи специального ключа, которым ролик проворачивается вокруг шпильки для натяжки.

Но все же, работы по замене натяжного ролика навесного оборудования не являются сложными, и их может выполнить даже начинающий автовладелец.

Как сделать натяжитель ремня своими руками?

Эксплуатация бензинового или дизельного двигателя требует периодической замены определенных элементов ДВС. Среди так называемых «расходников» находятся не только ГСМ, фильтры, тормозные колодки и свечи зажигания/накала, но и приводные ремни с роликами. К таковым, в первую очередь, относятся ремень и ролики ГРМ. Также следует уделять внимание приводу ГУР (гидроусилитель руля), приводу водяного насоса (помпы) системы охлаждения двигателя, приводу компрессора кондиционера, а также приводу автомобильного генератора.

В общем списке навесного оборудования каждый агрегат отвечает за исправное выполнение четко определенной функции. Что касается привода генератора, его неисправности в буквальном смысле слова способны «обесточить» транспортное средство, что сделает невозможным последующий запуск двигателя от автомобильного аккумулятора (АКБ).

Рекомендуем также прочитать статью о том, что такое реле регулятор генератора автомобиля. Из этой статьи вы узнаете об особенностях работы и доступных способах диагностики реле регулятора для устранения неисправностей данного устройства своими руками.

Также без нормальной работы генератора автомобиля эксплуатация ТС может сильно усложниться по причине некорректной работы другого электрооборудования. Далее мы поговорим о частой и достаточно распространенной проблеме, связанной с натяжением ремня генератора, а также рассмотрим, как правильно менять натяжной ролик генератора.

Назначение и функции ролика натяжителя ремня генератора

Натяжной ролик ремня генератора обеспечивает бесперебойную работу генератора автомобиля, который является основным источником электроэнергии для транспортного средства. Нормальная работа привода генератора обеспечивается только с учетом необходимого натяжения приводного ремня генератора.

На большинстве отечественных и иностранных авто для обеспечения должного натяжения используется специальное устройство – натяжитель ремня. Указанный натяжитель ремня генератора отличается простотой конструкции, крепится к блоку ДВС при помощи отдельного кронштейна и имеет в основе следующие базовые элементы:

Что касается крепления кронштейна, данный элемент монтируется на двигатель при помощи нескольких болтов, а также может крепиться посредством шпилек, которые затягиваются гайками. Фактически, именно натяжной ролик в конструкции всего натяжителя регулирует степень натяжения ремня генератора. На разных двигателях можно встретить отличающиеся друг от друга варианты решения. Наиболее простым считается ролик со смещенным центром, который крепится посредством болта. Натяжение ремня осуществляется в момент вращения эксцентрика.

Еще одним распространенным вариантом является натяжной ролик, который размещен на указанном выше подвижном кронштейне с натяжением при помощи болта. Как в первом, так и во втором случае состояние ролика натяжителя ремня генератора необходимо контролировать, а также производить своевременную замену изношенных элементов. Оптимально производить контроль в моменты, когда требуется ослабить натяжение ремня генератора во время проведения ремонтных работ или для плановой замены ремня генератора на новый.

Необходимо добавить, что зачастую первым из строя в конструкции натяжителя ремня выходит подшипник. Такой подшипник все время находится под нагрузкой, а также быстро вращается в подобных условиях, в результате чего происходит ускоренная выработка его ресурса. Далее мы рассмотрим, как самому проверить подшипник и заменить в случае необходимости натяжной ролик ремня генератора.

Как поменять натяжной ролик ремня генератора своими руками

На начальном этапе потребуется осуществить снятие ремня генератора. Далее можно приступать к диагностике состояния подшипника. Обратите внимание, рабочий подшипник не должен иметь никаких люфтов при вращении от руки. Вращение должно осуществляться свободно, без посторонних шумов и скрипов. Также следует осмотреть кронштейн натяжителя и оценить степень износа болта ролика.

В процессе эксплуатации кронштейны могут оказаться изогнутыми, в результате чего происходит смещение натяжного ролика по отношению к плоскости ремня генератора. Если кронштейн искривлен, тогда нагрузка на ремень становится неравномерной, одна сторона ремня генератора растягивается сильнее другой. По этой причине ремень генератора может быстро приходить в негодность, работать с шумом, свистом, проскальзывать и даже слетать.

Рекомендуем также прочитать статью о том, что может свистеть под капотом при запуске на холодную или во время езды на прогретом моторе. Из этой статьи вы узнаете о возможных причинах возникновения посторонних шумов данного характера в подкапотном пространстве автомобиля.

Искривление кронштейна натяжителя ремня генератора может встречаться как на машинах, которые давно находятся в эксплуатации, так и на транспортных средствах с минимальным пробегом. В первом случае имеет место значительный износ, во втором вполне возможен заводской дефект или брак.

В случае обнаружения неисправности подшипника или других проблем с элементами натяжителя потребуется произвести их замену. Для того чтобы поменять натяжитель или ролик ремня генератора, потребуется:

После обратной сборки натяжителя, замены ролика и установки ремня потребуется произвести регулировку степени натяжения ремня генератора. Для правильной регулировки натяжения ремня генератора необходимо отдельно изучить соответствующий раздел сопроводительной документации по эксплуатации и ремонту конкретной модели автомобиля.

Обязательно нужно учитывать, что слишком сильное натяжение значительно сокращает срок службы ролика ремня генератора. Слабое натяжение ремня может приводить к проскальзыванию скрипам в области шкива, а также сбоям в работе самого автомобильного генератора.

Напоследок добавим, что после замены натяжного ролика, установки на место всех элементов и регулировки натяжки ремня генератора необходимо произвести повторную проверку исправности работы натяжителя. Также через несколько километров пробега желательно осмотреть поверхность ремня (как в случае с новым, так и бывшим в использовании ремнем генератора) на предмет возможного появления расслоений, трещин и других дефектов.

Как сделать натяжитель ремня своими руками

» Блог » Как сделать натяжитель ремня своими руками

До покупки автомобиля знал из интернет источников что есть недостатки по генератору. После покупки убедивись сам переделал, делов на 2 часа…ТЕХНОЛОГИЯ:Отворачиваем родной кронштейн, с лёгким матом снимаем ремень (вспоминая матерей контструкторов т.е.

произнося так скажем ЗАКЛИНАНИЯ), покупаем ремень номер есть на фото, он от калины 1118, ролик натяжителя ремня ГРМ от ВАЗ-2110, 4 шайбы, шпильку и три гайки по внутреннему отверстию натяжителя толи ф10, или 12 не помню в мае делал(шпильки не нашол и в итоге купил нижний болт от задней стойки ВАЗ-2108, обрезал шляпку, и нарезал резьбу доконна) короче сверлим аккуратно товерстие в кронштейне вворачиваем шпильку + с обратной стороны в корпусе обратную гайку, одеваем на неё ролик(для обеспечения соосного состояния шкивов и ролика регулируем расстояние шайбами), устанавливаем кронштейн к мотору, следом ставим гену, одеваем ремень, регулируем натяжение как на ГРМ (эксцентирк). Не покупайте готовый кронштейн с натяжителем 2 тыс просто на ветер, там натяжение ремня вниз к шкиву коленвала, соответственно ремень будет ходить по далеко не спокойной траектории ручейки тогда вылетят тыс через 15, лучше сделать как у меня просто дёшево и надёжно натяжка в верх получается почти овал, ремень лучше брать балаковский…

Итого: 1 ремень, 5 шайбочек, 1 болт, 1 натяжитель, 3 гайки

самодельный натяжитель ремня гены. — Toyota Funcargo, 1.5 л., 2001 года на DRIVE2

Всем доброго дня! вот после очередной замены приводных ремней при зятягиваний ремня гены я оторвал проводок от датчика ввти. уже 2 раз. и тут решил сделать колхозное крепление и натягивание ремня как на ваз21093. И вот в деревне начал мудрить, зорание купил крепеж

вот сам крепеж, только болт удлиненный купил в мир крепежа.

потом начал искать пластину с бортиками, в итоге решил отрезать кусок от ключа 27/30 сторону 30 я уже отрезал когда менял тяги рулевые. фото ключа для снятия тяги в конце выложу. Так вот отрезал кусок и приварил к пластине крепежа гены

пластина с приваренным куском ключа.

пластина после сварки и болгарки не красивая получилась пришлось шлефануть и покрасить в черный. фото отдельно только нет

вид с другого ракурса

потом пришлось просверлить резьбу в гене что бы все держалось. сверло на 8мм нужно.

рассверленный гена готов к установке.

вот готовый продукт. на фото видно что провод от ввти оторванный.

вот фото ключа для снятия рулевой тяги. уже 2 раза пользовался им.

фото ключа на 30 края сточенны так как там стопорная пластина в тяге мешает.

надеюсь кому нибудь пригодится. по времени ушло 1час и 40р денег. 30р крепеж и 10р длинный болт.

Генератор является одним из важнейших элементов системы электрообеспечения автомобиля, поскольку он вырабатывает электрический ток для запитки бортовых электроприборов. Привод его осуществляется от коленчатого вала силовой установки, что обеспечивает постоянную работу генератора, пока функционирует силовая установка. В качестве привода данного элемента используется ремень.

Главным условием нормального функционирования генератора является полная передача вращения от мотора. Чтобы данный элемент смог выработать необходимое количество электроэнергии, он должен вращаться с большой скоростью.

Как сделать натяжитель ремня своими руками

» Блог » Как сделать натяжитель ремня своими руками

До покупки автомобиля знал из интернет источников что есть недостатки по генератору. После покупки убедивись сам переделал, делов на 2 часа…ТЕХНОЛОГИЯ:Отворачиваем родной кронштейн, с лёгким матом снимаем ремень (вспоминая матерей контструкторов т.е.

произнося так скажем ЗАКЛИНАНИЯ), покупаем ремень номер есть на фото, он от калины 1118, ролик натяжителя ремня ГРМ от ВАЗ-2110, 4 шайбы, шпильку и три гайки по внутреннему отверстию натяжителя толи ф10, или 12 не помню в мае делал(шпильки не нашол и в итоге купил нижний болт от задней стойки ВАЗ-2108, обрезал шляпку, и нарезал резьбу доконна) короче сверлим аккуратно товерстие в кронштейне вворачиваем шпильку + с обратной стороны в корпусе обратную гайку, одеваем на неё ролик(для обеспечения соосного состояния шкивов и ролика регулируем расстояние шайбами), устанавливаем кронштейн к мотору, следом ставим гену, одеваем ремень, регулируем натяжение как на ГРМ (эксцентирк). Не покупайте готовый кронштейн с натяжителем 2 тыс просто на ветер, там натяжение ремня вниз к шкиву коленвала, соответственно ремень будет ходить по далеко не спокойной траектории ручейки тогда вылетят тыс через 15, лучше сделать как у меня просто дёшево и надёжно натяжка в верх получается почти овал, ремень лучше брать балаковский…

Итого: 1 ремень, 5 шайбочек, 1 болт, 1 натяжитель, 3 гайки

Типы натяжных роликов ремня генератора

Поэтому в таких авто для натяжки приводного ремня применяется специальный натяжной ролик. В таком типе привода генератор уже не является подвижным, а регулировка выполняется за счет смещения этого ролика.

Такой ролик – это обычный подшипник, на внешней обойме которого имеется пластиковая накладка, поверхность ее является рабочей – по ней перемещается ремень. Внутри же ролика имеется посадочная втулка.

По конструкции ролики бывают двух типов и отличаются они по способу крепления и регулировки натяжения.

Крепление ролика генератора с помощью кронштейна

Некоторые автопроизводители используют ролик с пружинным кронштейном. Такой элемент является саморегулирующимся, то есть, пружина самостоятельно регулирует натяжение.

Какую бы конструкцию не имел натяжной ролик, у него есть слабое место – подшипник. Он постоянно функционирует под нагрузкой, и со временем происходит его износ вплоть до полной поломки. Поэтому рекомендуется менять его каждый раз, как производится замена ремня.

Но часто ролики ломаются еще до замены.

Как сделать натяжной ролик на ремень своими руками

🚩 замена ролика натяжителя ремня и амортизатора ssangyong actyon kyron M111Ремонт натяжителя приводного ремняЗамена ремня ГРМ и натяжного ролика. Лада Калина (Lada Kalina — AvtoVAZ) Наш проект живет и развивается для тех, кто ищет ответы на свои вопросы и стремится не потеряться в бушующем море зачастую бесполезной информации.

На этой странице мы рассказали (а точнее — показали 🙂 вам Как сделать натяжной ролик на ремень своими руками. Кроме этого, мы нашли и добавили для вас тысячи других видеороликов, способных ответить, кажется, на любой ваш вопрос.

Однако, если на сайте все же не оказалось интересующей информации — напишите нам, мы подготовим ее для вас и добавим на наш сайт!Если вам не сложно — оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Как сделать натяжной ролик на ремень своими руками.

Как зменить ролик натяжителя ремня генератора своими руками | Автомобильный портал

Для любого автовладельца, не важно каким автомобилем вы обладаете, будь то хендай санта фе или любой другой, нужно хотя бы примерно знать схему его работы и стандартные симптомы неисправностей, которые явно указывает на замену какого-либо узла или детали автомобиля. В этом посте мы узнаем, как поменять ролик натяжителя ремня генератора самостоятельно не обращаясь на СТО и различные авто сервисы.

Сегодня многие могут сказать, зачем мне знать, как поменять ролик натяжителя ремня генератора самому если в городе через каждый километр, а то и ближе есть различные СТО. Так-то оно так, но, во-первых, у вас может случиться поломка за пределами города, например, в сельской местности или на какой-то одинокой дороге, там, где проезжает несколько машин в сутки.

Поэтому знать хотя бы самые нужные операции, а в их число обязательно входит знание как поменять ролик на ремень генератора, тем более сложного тут то ничего и нет.

Двигатель в автомобиле отвечает не только за его движение, а также из-за работы многих других систем, например, своей работой двигатель вращает вал генератора, который обеспечивает электроэнергией все узлы автомобиля.

Как правило, двигатель автомобиля оснащается несколько рядным шкивом, который и передает силу своего вращение посредством приводных ремней другим элементам автомобиля, в том числе и генератору. Вот как, к примеру, выглядит двухрядный шкив

Двухрядный потому как на него можно закрепить два ремня для передачи усилия другим узлам машин:

Но обычно все эти системы напрямую зависимы от генератора автомобиля, именно поэтому если у вас ослаб или неправильно работает приводной ремень генератора, то и все узлы автомобиля могут работать либо не на полную мощность либо не работать вообще. Так что следить за его состояние нужно внимательно.

Для обеспечения нормального натяжения этого ремня все автомобили оснащаются специальным механизмом, называемым ролик натяжения ремня генератора, собственно который и регулирует натяжение.

Как устроена система натяжения ремня генератора

Обычно на практике используется два варианта реализации натяжения ремня

Это ролик, центр которого смещен относительно его центра, то есть отверстие не посредине, а немного с боку, и так же он оснащается двумя отверстиями для фиксации болтами, получается, что вы вращаете, этот ролик до обеспечения необходимого натяжения, после чего фиксируете его болтами

Второй вариант — это установка ролика на движущийся кронштейн. По сути, получается ролик закреплён на железке, держателе, которая как столка в столе может двигаться вперед и назад, когда вы натянули необходимую силу натяжения, вы просто фиксируете болтами эту движущуюся каретку и ремень натянут

Приступаем к процедуре как поменять ролик натяжителя ремня генератора своими руками

Как вы поняли ролик натяжителя это по своей сути обычный подшипник, за состояние которого нужно так же следить, как и за самим ремнём. К примеру, если у вас автомобиль работает нормально, но как только вы включаете осветительные приборы вашего авто, под капотом начинает раздаваться дикий свист и шелест, скорее всего выходит из строя ремень генератора либо же разбился подшипник ролика натяжителя, и в том и другом случае требуется замена детали на новую исправную.

Итак, давайте заменим ролик натяжитель ремня генератора:

Если все хорошо, закрываем капот и радуемся сэкономленным денежкам. Если вас интересует сколько стоит поменять ремень генератора или отдельно ролик натяжителя, то стоимость, как правило, варьируется 5-10 долларов в зависимости где вы будете производить замену.

Как правило, эта процедура не вызывает сложностей, хотя возможно есть и исключения, но лично я в своей водительской практике с необычными механизмами регулировки натяжения ремней не сталкивался.

Ну а наша статья как поменять ролик натяжителя ремня генератора своими руками подошла к концу, надеемся она была полезной для вас. Опишите как вы производите регулировку натяжения ремней в вашем автомобиле.

как поменять ролик натяжителя ремня генератора хендай санта фе

«Питер — АТ»ИНН 780703320484

Замена натяжного ролика ремня генератора своими руками

Исправно работать ремень генератора Калины может до 1500 км и более. Величина зависит от стиля вождения и степени изношенности отдельных агрегатов транспортного средства. При поломке последнего необходимо потратить около 30 минут для устранения неисправности. Для качественной замены ремня генератора на Калине требуется определенный опыт.

Причины неисправностей

Как только водитель слышит, что свистит ремень генератора, тут же необходимо проверить исправность последнего. Регулярное посещение СТО позволяет сразу выявить любые отклонения в работе двигателя. При необходимости мастер сможет подтянуть ремень генератора на Калине или полностью его заменить. Статистика производителя свидетельствует, что даже регулярный профилактический сервис не гарантирует отсутствия поломок. К примеру, свист ремень генератора начинает издавать даже на новых машинах при несоблюдении условий эксплуатации.

Еще одной частой проблемой является натяжитель ремня генератора, который необходимо регулировать согласно рекомендациям завода-изготовителя. Проверить и натянуть его можно самостоятельно. Делать это необходимо не реже 1 раза после каждых 200 км. При этом не стоит слишком сильно фиксировать натяжной ролик.

Подумать о замене или о подтяжке ремня генератора Калины необходимо при обнаружении одного из следующих признаков:

Наиболее уязвимой деталью является натяжитель ремня генератора. Он подвергается повышенным нагрузкам, поэтому автовладелец должен избегать по возможности работы двигателя при максимальных оборотах. Это положительным образом скажется на расходе топлива и протяженности пробега между ремонтами.

Методика устранения неисправности

В силу многих обстоятельств заменить ремень генератора может потребоваться на транспортном средстве любого возраста. Опыт и профессиональные руки — залог быстрой замены

На каждом этапе надлежит проявить повышенную осторожность. Всего 1 неверное движение приведет к ухудшению ходовых показателей транспортного средства

Для работы надо заблаговременно подготовить некоторые инструменты:

Перед началом работ двигатель автомобиля Калина 2 выключается. В левой части видна старая деталь. Иногда найти ее достаточно сложно с 1 раза. Выйти из сложившегося положения поможет кратковременное включение мотора.

Местоположение ремня генератора Калины определить станет гораздо проще: он вращается на роликах, издавая специфический шум.

После этого двигатель глушится и в руки берется гаечный ключ.

Начинается все с проверки натяжки. Она не должна быть слишком слабой или сильной. Любые перекосы негативным образом отразятся на работе двигателя. Если натяжка старого ремня правильна, то ее необходимо зафиксировать. При установке новой детали это поможет отрегулировать натяжитель.

Обязательно нужно проверить степень фиксации гайки. Если она слишком слабо держится, то гаечным ключом на 8 это исправляется. Регулировочный шток перемещается в пространстве до момента необходимого уровня фиксации. Ролик натяжителя ремня вращается по часовой стрелке при демонтаже вышедшего из строя элемента. В результате натяжение ремня генератора ослабевает.

Необходимо следить за натяжителем. Как только он в достаточной мере ослабнет, можно переходить к демонтажу нижних фиксаторов. В этом поможет гаечный ключ на 13. Отведение регулировочного штока в верхнее положение позволяет демонтировать старую деталь. Сделать это можно путем снятия первого с вала. Вначале удаляется верхняя часть, а потом нижняя. После снятия деталь надо осмотреть.

Наличие очевидного разрыва или изношенности говорит о невозможности дальнейшего использования. Если на изделии обнаружены царапины, надрывы и так далее, то это повод съездить на СТО.

Лада калинавыбор и замена ремня генератора

Заводская конструкция предусматривает различную длину штатных передач, которая зависит от комплектации машины:

Первые модели ВАЗ 1118 без кондиционера и натяжного ролика оснащены поликлиновым приводом длиной 823 мм. Таким образом, одним ремнем от шкива коленчатого вала может быть задействован не только альтернатор, но и компрессор кондиционера. Схема с роликом позволяет корректировать натяжение.

Рекомендации по выбору ременного привода

В начальной комплектации на автомобиле Лада Калина установлен привод фирмы Gates. В качестве замены на первых моделях можно было использовать Dayco 825. Здесь нужно учитывать, что эластичные экземпляры маркируются символом «Poly-V», при его отсутствии – изделие имеет жесткую структуру.

Альтернативные приводы для ВАЗ 1118 с кондиционером:

Альтернативные приводы для ВАЗ 1118 без кондиционера:

Регламент периодического осмотра и замены ремня генератора на Калине

Многие новоиспеченные обладатели транспортных средств то ли от продолжительной радости, то ли по незнанию вспоминают о наличии гибкой связи под капотом только после загорания лампы на приборной панели. В технической документации автомобиля указаны эксплуатационные нормативы, по истечении которых элементы передачи крутящего момента должны быть сняты и установлены новые:

Специалисты настоятельно рекомендуют ежемесячно проводить плановый ТО резинового привода, состоящий из несложных действий по внешнему осмотру. Деталь нуждается в замене при обнаружении следующих дефектов:

Высокочастотный свист, появляющийся при включении электрических потребителей, также говорит о необходимости замены ремня генератора на Калине или, как минимум, о регулировке его натяжения.

Технология ремонта системы привода вспомогательных агрегатов

Последовательность действий аналогична как для моделей с кондиционером, так и без него и состоит из следующих пунктов:

Регулировка натяжения

После замены ремня генератора на Калине, «черновой» юстировки и последующего запуска двигателя необходимо более точно произвести наладку натяжения привода. Для этого выполняем следующие операции:

При постепенном натягивании ремня можно использовать простые кантерные весы, которые нужно присоединить к ключу на «8» и затягивать шпильку против часовой стрелки до показания 2 кг. Нормальной считается настройка, когда при усилии в 10 кгс на участке между шкивами генератора и коленвала величина прогиба будет находиться в пределах 8-10 мм.

Полезные видеоуроки по теме

ролик с пошаговым выполнением операции поможет детально проанализировать все нюансы замены и регулировки натяжения

Ролик натяжителя ремня генератора — как заменить на Калине своими руками

Замена ремня ГРМ Лада Гранта 1.6 на 16 клапанов

Для некоторых водителей автомобиль является не только средством передвижения, но и истоником удовольствия. Тем не менее, приятные момент от управления автомобилем можно получить только при одном условии – полная исправность всех элементов. Ведь даже незначительные поломки могут принести массу неприятностей в пути. То же самое касается и ремня генератора, поменяв который мы все равно не избавляемся от проблема его посвистывания и плохого заряда аккумуляторной батареи. Сегодя вы узнаете, как устроен ролик натяжителя ремня генератора и как его заменить на Калине.

Устройство натяжителя ГРМ и диагностика неисправностей

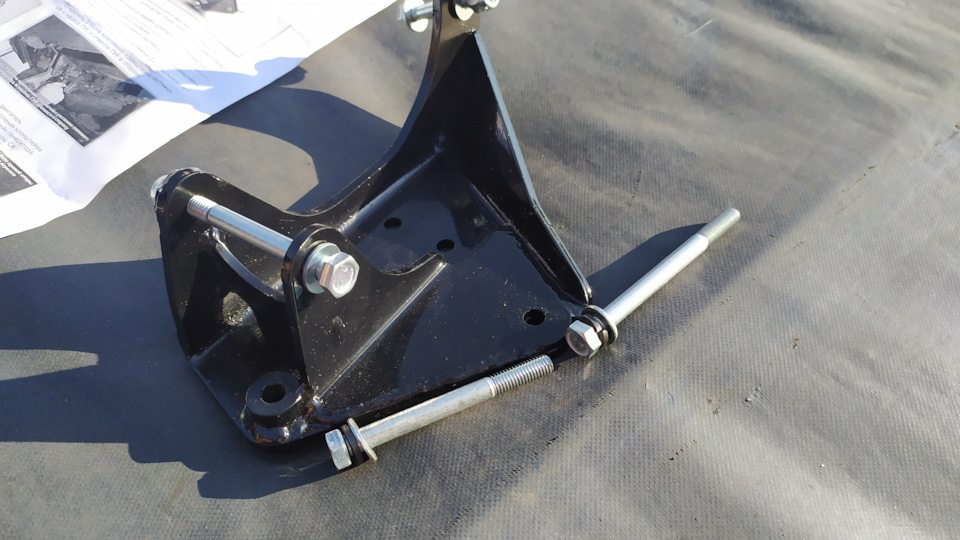

Натяжителем ремня называют механизм, который, не создавая трения, оказывает воздействие на ремень генератора, делая его натянутым. Простейший натяжитель ремня генератора состоит из следующих элементов – роликового подшипника, кронштейна, который вводит его в зацепление с блоком цилиндров, и соединительного болта. Принцип его действия заключается в том, чтобы одеть ремень на ролик и изменить положение кронштейна таким образом, чтобы ремень натянулся.

В процессе эксплуатации автомобиля замечаются следующие неисправности натяжного ролика: шум и вибрация. Все это может быть вызвано его износом. Самым слабым местом натяжного ролика считается его подшипник, который испытывает большие нагрузки, вызванные его постоянным напряжением. Кроме того, повреждениям может подвергнуться и сам кронштейн. В процессе смещения ролика, кронштейн гнется и меняет натяжение ремня. В результате износ последнего может быть неравномерным, что приведет к его раннему выходу их строя.

Чтобы узнать о состоянии натяжного ролика, необходимо снять ремень генератора и попробовать покрутить натяжитель. Если в процессе вращения наблюдаются различные шумы, вибрации и заклинивания, то натяжной ролик генератора нуждается в срочной замене.

Подобная неисправность может встречаться не только у автомобилей, которые обладают внушительным пробегом. Неисправные ролики довольно часто попадают и на прилавки многих магазинов автозапчастей.

Как заменить ролик натяжителя Lada Kalina?

После того, как вам стало известно о неисправности натяжителя ремня генератора, его необходимо заменить. Конечно, когда речь идет о замене ролика, меняют целиком весь натяжитель, так как отдельный ремонт этих частей хоть и возможен но крайне не рекомендуется, так как никто не гарантирует повторное повреждение ролика в случае погнутости кронштейна. Тем не менее, мы расскажем вам, как это делается.

Порядок замены натяжителя выполняется следующим образом:

Теперь можно запустить двигатель и проверить. Если шум прекратился, а аккумулятор заряжается нормально, значит, замена натяжного ролика на Калине прошла успешно

Натяжка ремня ГРМ: когда требуется процедура, как правильно сделать своими руками, порядок действий, профилактика, специальный инструмент

Ремень ГРМ – элемент в конструкции двигателя, который соединяет распредвал и коленвал, организуя своевременное открытие и аналогичное закрытие клапанов. Ременный привод должен быть всегда хорошо натянут, вследствие этого инженеры ввели в конструкцию газораспределительного механизма специальные натяжители. Мало кто знает, но от грамотной настройки натяжения зависит не только срок службы самого ремня, но и узла в целом. Более подробно о том, как натянуть ремень ГРМ, и когда такая операция может потребоваться, поговорим в приведённой сегодня статье.

Пара слов о важности правильной натяжки

Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.

Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.

Примечание! Обрыв ременного привода в процессе движения не просто отрицательно сказывается на состоянии двигателя, а реально способен сильно погнуть клапана. Ремонт автомобиля с такой поломкой нередко обходится автомобилистам в пятизначные денежные суммы.

Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:

Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.

Когда требуется натяжка ремня

Рассмотрев предыдущей пункт статьи, наверное, было не сложно понять, что следить за правильностью функционирования ГРМ довольно-таки важно. В том числе стоит придерживать на должном уровне натяжение ременного привода. К слову, натяжка проводится лишь в двух основных случаях:

В ситуациях, не соответствующих отмеченным выше, трогать ременный привод механизма попросту не стоит. Особенно, если мотор работает стабильно, без ярко выраженных проблем.

Процедура натяжки

Допустим, на вашем автомобиле буквально сползает ремень ГРМ, или его натяжка слегка отступает от нормы. Что делать? Естественно, натягивать привод. К счастью многих автомобилистов, процедура натяжки не столь сложна и осуществляется в течение 5-10 минут. Для её проведения понадобится следующий инструментарий:

Непосредственно процедура натяжки проходит так:

Примечание! В процессе проведения ремонтных работ действовать нужно аккуратно, не повреждая смежные элементы ГРМ. Нередко неосторожность неопытных авторемонтников усложняет им жизнь необходимостью проведения дополнительного ремонта.

Пожалуй, на этом по натяжке ремня ГРМ наиболее важная информация подошла к концу. Надеемся, представленный сегодня материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

• Как отследить машину по глонасс через телефон и что нужно сделать →
