Как сделать мигающий стоп сигнал на автомобиль с помощью реле
Мигающий стоп

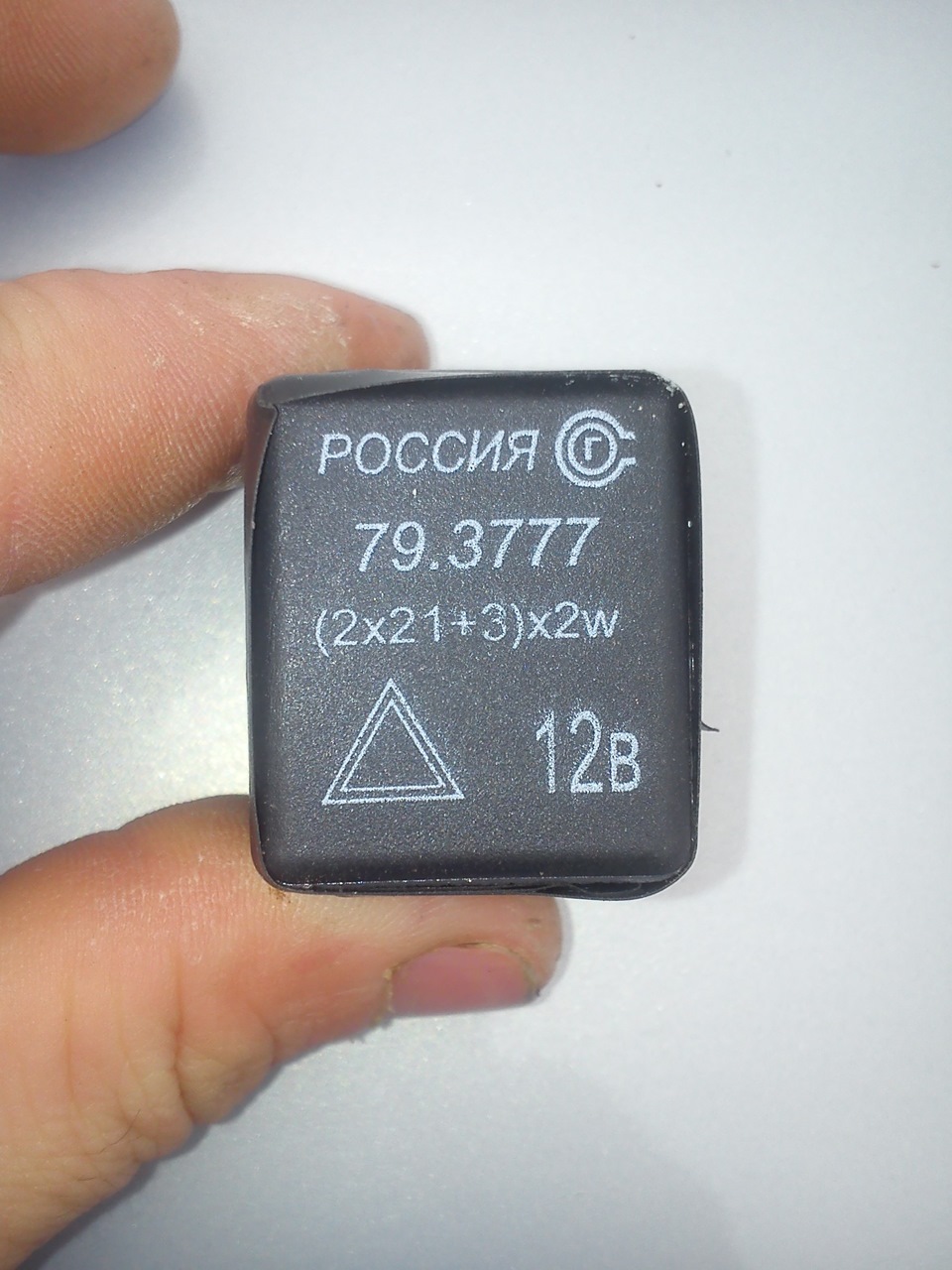

Я взял реле 79.3777 (в нем отсутствует контроль за лампами)

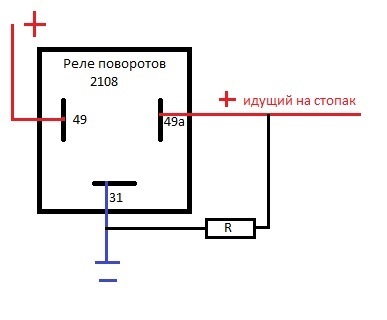

Подключаем его вот по этой схеме:
Контакт 31 — Масса
Контакт 49 — Плюс
Контакт 49а — Плюс на стоп
Вместо диода я использовал обычную лампочку (я взял лампочку освещения салона)
Подключаем и смотрим:
Запчасти
Лада 2115 2004 — аксессуары
Машины в продаже
Комментарии 6
Мне больше нравится вариант со светодиодом от второй ноги датчика скорости, так при оттормаживании с большой скорости вспышки короткие, при движении накатом вспышки более размашистые, и главное ни чего кроме диода в плафон и куска провода не надо 🙂
возможно и привлечет, но водитель сзади может подумать, что у тебя несправна проводка:)и конечно такую штуку нельзя делать тем, у кого привычка зажимать тормоз на получасовую стоянку в пробке(забывают про ручник), потому что такое мигание будет раздражать сзади едущего водителя гораздо больше, чем постоянное свечение=)
Частота моргания не очень высокая, думаю не так уж она и будет раздражать (Это все равно что на светофоре ты стоишь с вкл. поворотником)
а зачем городить дополнительно сопротивление? не проще его перепаять в реле?
Может и проще (как то не учел), но я сделал так)) За идею спс. может когда нибудь перегорит лампочка или реле накроется, тогда сделаю по твоему совету)
Мигающий центральный стоп-сигнал и «вежливые поворотники»
Очередной раз на досуге, перечитывая свои закладки остановился на блоге пользователя CAMOKAT-BETEPAHA и подробно изучил все его поделки… особе внимание привлекли две, это «Моргающий стопак» и так называемые «вежливые поворотники».
Изучив тематику по совместимости реле и схемам подключения, связался с Степаном и заказал.
Модифицированная версия базового реле от Toyota или Daihatsu (производителя Denso) Part number:81980-50030, совместима с большим количеством автомобилей производства Lexus, Nissan, Subaru и т.д.
Основная суть:
Легкое касание лепестка подрулевого переключателя, без фиксации, приводит к определенному количеству автоматических морганий поворотником. Полезно когда необходимо сделать легкий маневр, например при опережении впереди идущего автомобиля. То же самое с аварийкой.
Подключение в штатный разъем в замен родного реле и настройка занимает
Все настройки выполняются одной кнопкой. Настраивается кол-во вспышек и интервалы-задержки. Более подробно о работе устройства и его настройках описано у автора
Вторая приобретенная и установленная поделка, это настраивающееся реле моргания стоп сигналов.
Идея заключалась в подключении данного реле к светодиодной лампе стоп-сигнала встроенного в спойлер.
Подключение осуществляется по простой схеме:

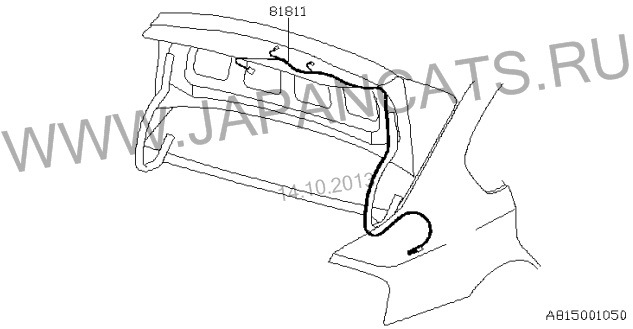

Проводка от спойлера уложена в том же канале что и остальная проводка багажника.
Настройка осуществляется двумя кнопками, настраиваются три параметра, такие как начальная частота моргания, конечная частота моргания (или равномерное свечение) и длительность перехода (время, в течении которого происходит плавный переход моргания от начальной частоты моргания до конечной частоты моргания или равномерного свечения).
Подробнее можно ознакомится в записях автора.
Итого:
— Реле поворотников 1000 руб.
— Моргающий стоп-сигнал 500 руб.
Мигающий стоп-сигнал (бюджетный вариант)
Заставляем мигать дополнительный стоп-сигнал с помощью реле аварийки от ВАЗ 2108.
Подробнее в моем БЖ
Метки: мигающий стоп-сигнал, byd
Комментарии 33
Видел я как-то раз какой-то кросссовер с мигающим дополнительным стопом, но там он был продуманным и менял частоту мигания как я понял от длительности нажатия на педаль тормоза
ребят не совсем правильная логика… да, в пробке это будет бесить… идея хорошая, но требует доработки =)
Я таким самодельщикам дальний врубаю…
Таким любителям ездить с включенными задними ПТФ в любую погоду, и с «моргалками» очень хочется постучать в голову. Особенно после часа стояния за таким «кулибиным» в пробке.
Представляю как он будет радовать дядей в погонах и с полосатой палочкой. Согласно правилам запрещается устанавливать мигающие стопы!
31.4.3. Внешние световые приборы:
Примечания:
4. На легковом автомобиле и автобусе разрешается устанавливать одних или два дополнительных немигающих сигнала торможения красного цвета на высоте 1150-1400 мм от поверхности дороги;
Вы, пожалуйста, украинское ПДД не применяйте к России
Мигающий дополнительный стоп-сигнал и его последующий апгрейд
Как то в прошлом году увидел на дороге Фокус с мигающим дополнительным стоп-сигналом, это напомнило мне игру Need for Speed, в которую я когда-то зарубался. Идея мне тогда понравилась и я даже какое то время думал, как можно ее реализовать. Оказывается, все уже давно придумано и стоит чисто символических денег. Спасибо пользователю Genoch за то, что навел меня на этот девайс, называется Flash Strobe Controller. Можно купить на Алиэкспресс, можно на E-bay, если убеждения не позволяют покупать в Китае.
Итак, спустя 30 дней после покупки получен такой девайс, рабочее напряжение 12 v, подходит для ламп накаливания, так и для светодиодов.
Открываем 5-ю дверь, тянем за края накладку, закрывающую дополнительный стоп-сигнал, снимаем ее, поворачиваем фишку с лампой против часовой стрелки и достаем ее.
Чтобы не резать провода я разобрал фишку. Для этого нужно нажать тонкой отверткой на специальное место в фишке, вынуть белую часть и достать клеммы.
Коробочка устанавливается в разрыв цепи питания, черный провод минусовой. Надпись «IN» на коробочке, соединяем провода с клеммами, вынутыми из фишки, изолируем.
Надпись «OUT», провода к лампе. Провода вставляем в белую часть фишки, немного достаем концы и загибаем за края, и собираем фишку, для этого вставляем белую часть с проводами в серую и защелкиваем конструкцию.
Вставляем лампочку, нажимаем на педаль тормоза и проверяем работу девайса, если не работает, меняем провода местами.
Коробочку крепим на двухсторонний скотч во внутреннюю полость двери, собираем конструкцию и любуемся результатом…
СТОП! ЭТО ЧТО ЗА ФИГНЯ?! НЕ ВИДНО НИФИГА!
Оперативно принимается решение по модернизации доп. стоп-сигнала. У меня же классная машина, поэтому какой-то доисторический ламповый стопарь, в век светодиодных технологий, не должен портить общее приятное впечатление!)))
Постоянно замечаю, что уже почти на всех машинах, включая китайские и даже отечественные, дополнительный стоп-сигнал реализован на светодиодах. Колхозить ленту не хотелось, да и с паяльником я не дружу, поэтому решение нашлось быстро: вмонтировать в стопарь ДХО!
Сказано, сделано, покупаю за 200 р. на том же Алиэкспресс ДХО, длинной 17 см, выбираю бесплатную доставку RussianAir (уже проверенно) и через 12 дней! уже получаю посылку на почте.
На выбор было 2 цвета: черный и серебристый, заказал черный, т.к. стекло тонированное. Корпус алюминиевый, сделаны добротно, задняя часть снабжена широкой липкой лентой, в общем, то что надо, а за такую цену, считай, вообще подарок!
Приступаем к монтажу. Повторяем процедуру снятия накладки, закрывающей дополнительный стоп-сигнал, вынимаем фишку с лампой, затем отсоединяем сам корпус фонаря. Для этого нужно отжать вниз пластиковый фиксатор внутри крышки багажного отделения и вытянуть наружу сначала одну сторону фонаря, затем другую.
Снимаем красный рассеиватель, для этого отверткой тихонечко поддеваем его край и снимаем с крепления.
В качестве основы для крепления будем использовать пластиковый уголок, оставшийся после монтажа пластиковых откосов.
Отмечаем шаблон, вырезаем канцелярским ножом, красим остатками черной краской из баллончика, как вариант можно закрасить черным маркером.
Крепим уголок на двухсторонний скотч, можно на маленький саморез или винтик для надежности.
Отмечаем середину, ориентируясь по отверстию для лампы, и приклеиваем планку ДХО.
собираем все в обратном порядке, устанавливаем фонарь на место. Устанавливаем красный рассеиватель.
Для подключения фонаря необходимо снова разобрать фишку, соединить провода от ДХО с проводами, выходящими из черной коробочки «OUT», скручиваем, вставляем обратно в фишку и собираем все в обратном порядке.
Наслаждаемся полученным результатом и воображаем свой автомобиль прокаченной тачкой!)))))
