Как сделать межблочный кабель для усилителя в авто своими руками

Качественные межблочные кабели своими руками

Продолжение эпопеи с музыкой.

Прочитав много статей на форумах и журналах, решил сделать межблочные кабеля, так как были страшные наводки при работающей машине, да и качество межблоков от Mystery очень хромает.

Купил микрофонный кабель Proel, хорошо сделан из бескислородной меди, о чем свидетельствует надпись, материал из которого изготовлен приятен и внушает доверие. Кабель балансный, направленный.

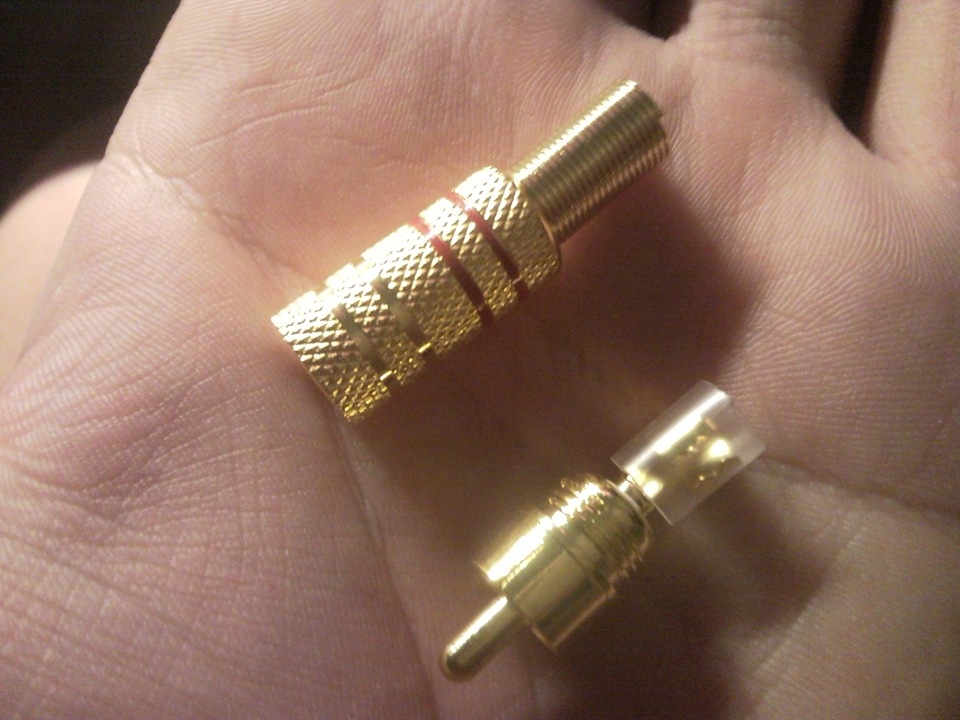

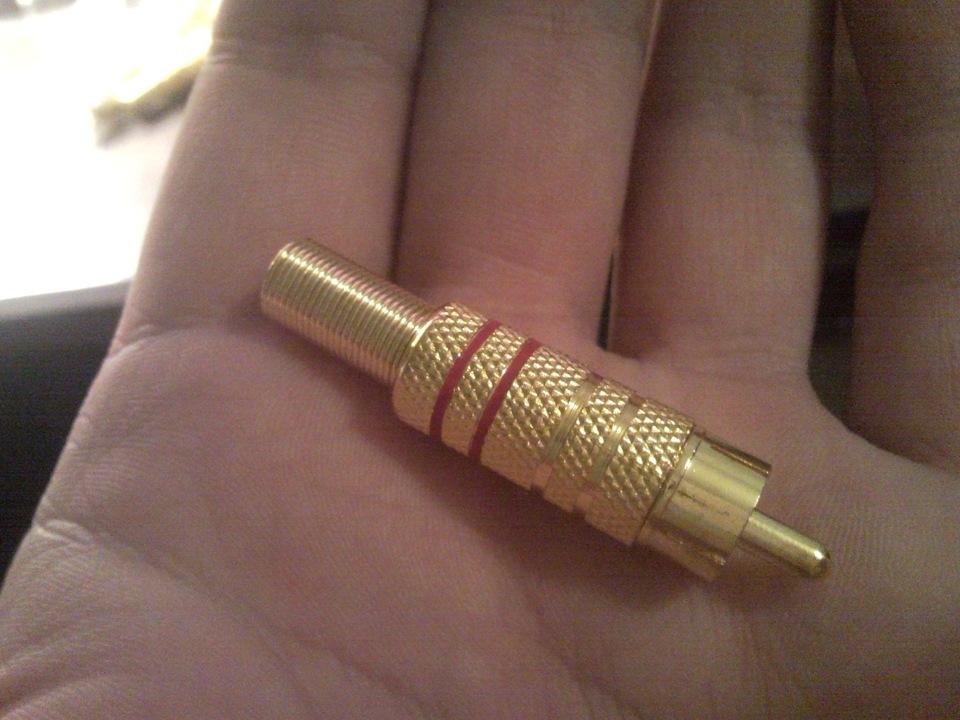

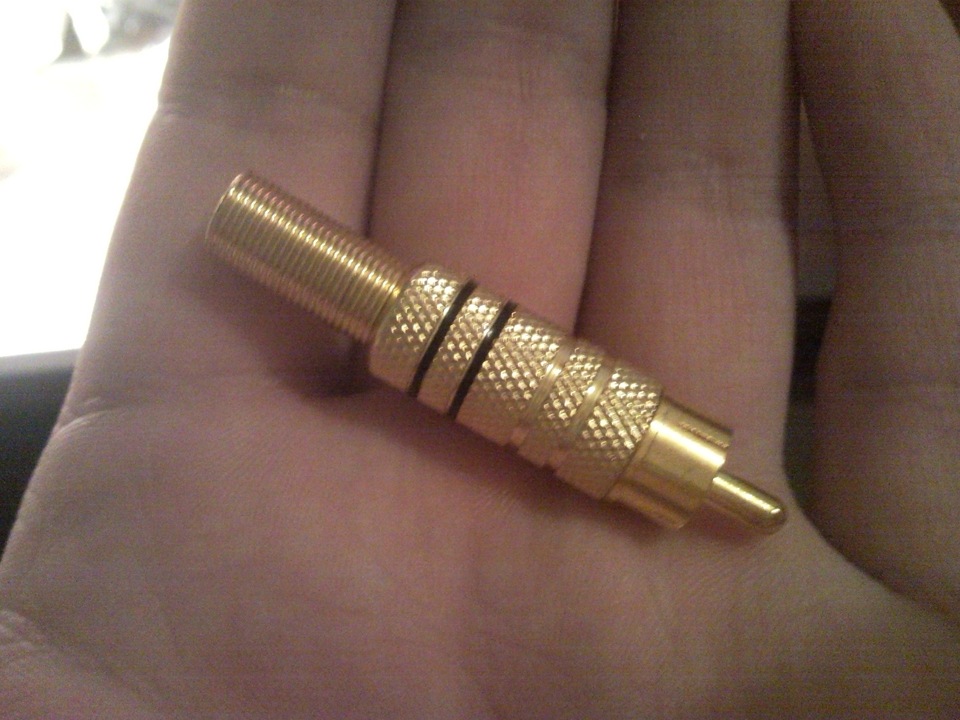

Купил RCA разъемы 12 штук, 6 с черными кольцами и 6 с красными кольцами, No NAME, самые хорошие выбрал из имеющихся в магазине.

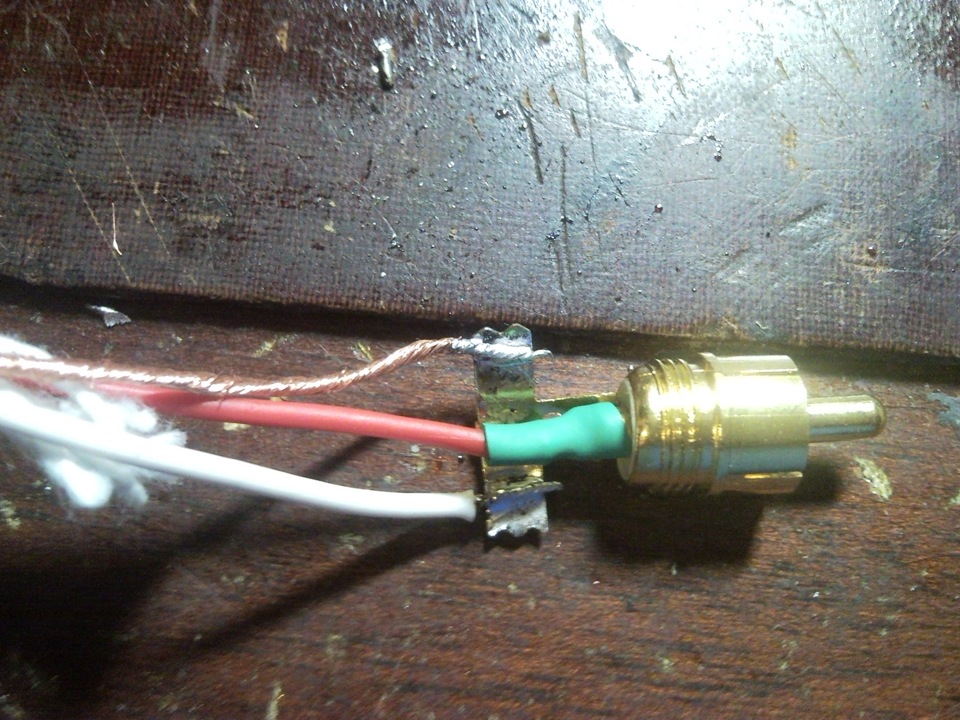

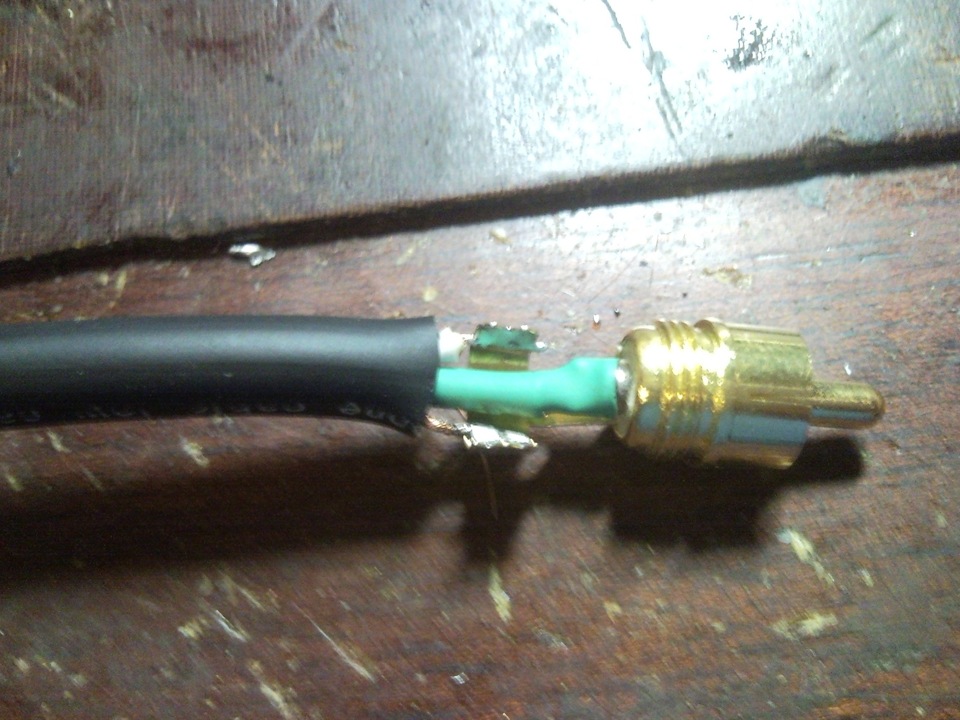

Начал паять, красная жила — сигнал, белая жила — масса, экран со стороны ГУ отрезан и заизолирован, а со стороны усилителя припаян вместе с белой жилой на массу.

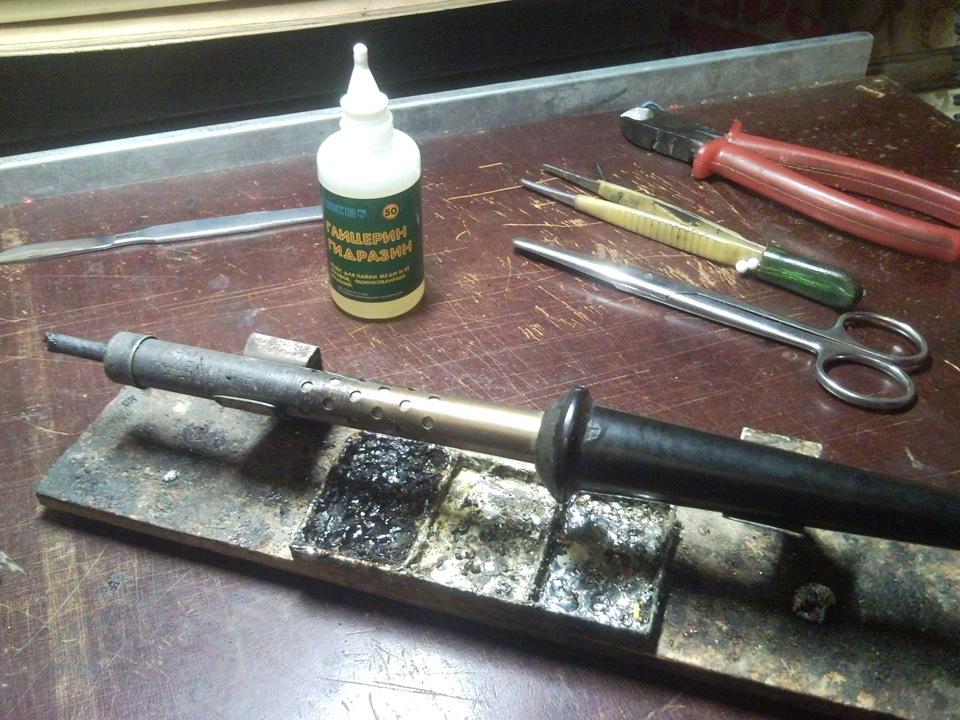

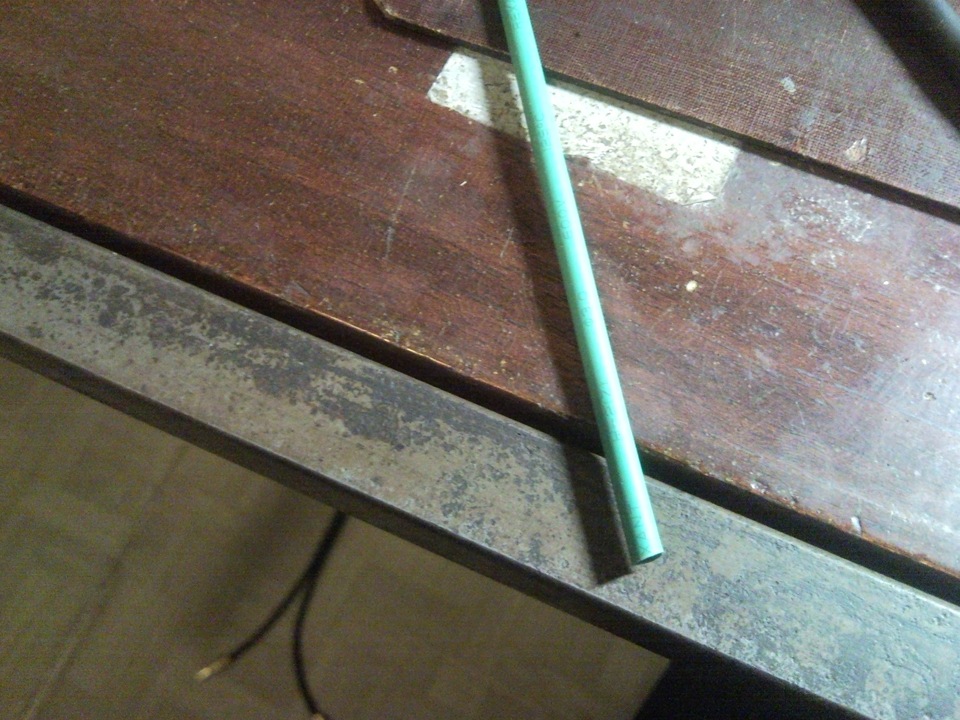

Вот инструмент который мне понадобился. Термоусадочная трубка диаметром 3 и 10 мм.

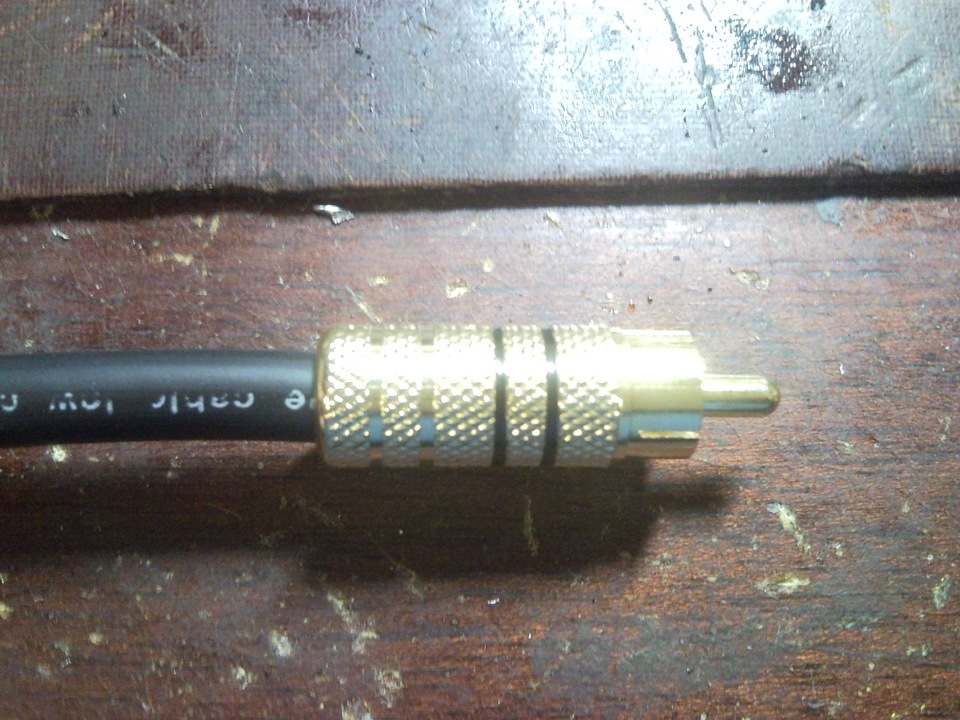

Вот так выглядит после спайки и сборки.

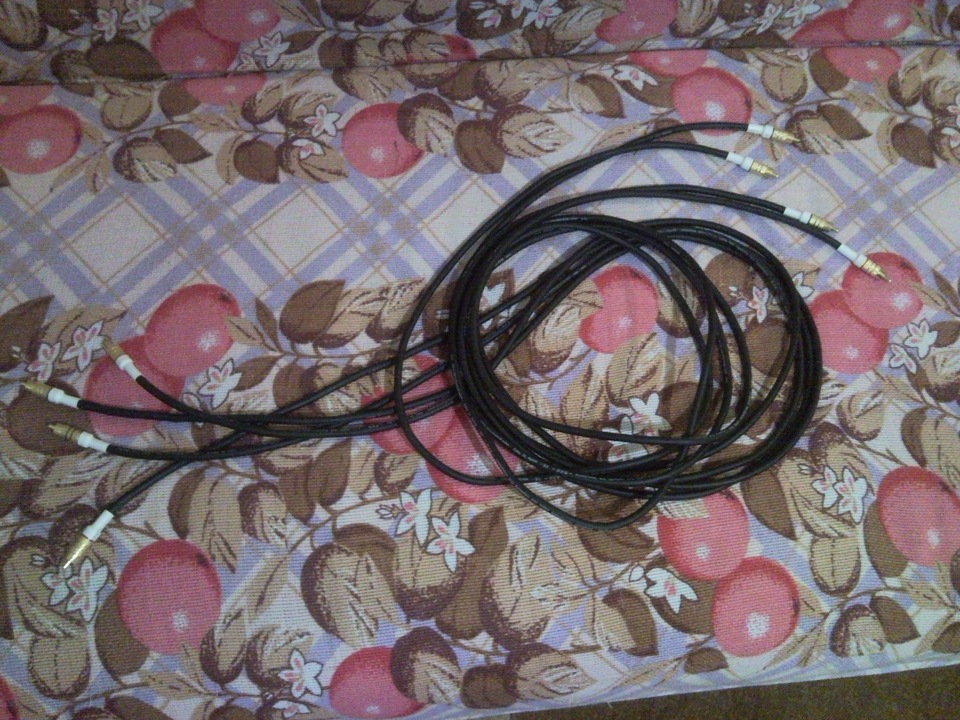

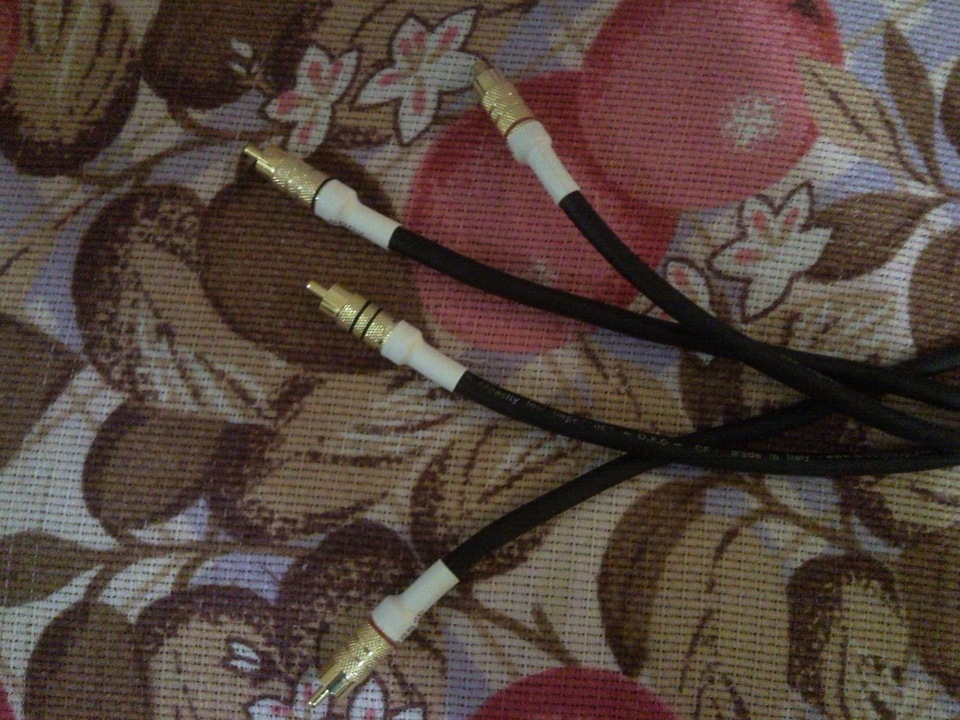

Вот все четыре межблока готовы, 2 на ВЧ и 2 на Широкополосные излучатели.

Звук изменился, стало наиболее интересно звучать во всем диапазоне.

Источник

RCA Кабель своими руками…(Межблочный)Сравнение кабелей.

Припой Oyaide s-47— 214р
Разъем RCA Папа Daxx t05 red 2шт — 500р
Разъем RCA Папа Daxx t05 White 2шт — 500р
Микрофонный кабель Canare L-2T2S GRN 5м — 705р
Микрофонный кабель Canare L-2T2S BLK 5m — 705р
Микрофонный кабель Tasker c260 red 4м — 350р
Микрофонный кабель Tasker c260 yellow 4м — 350р
А так же я забыл купить еще 4 rca коннектора, так что заказал Киксы 500р 4шт
Итого вышло 3824р за два RCA Кабеля для двух канального усилителя.(Дорого)

Теперь посмотрим и сравним кабеля, почему такая разница в цене…
1)Tasker c260

Тут уже другое дело, ее даже не распутать =)
3) KICX DRCAЦена его около 850-1000р

Итак, как тут видно медного экрана нету совсем…А то что мы видим это должна быть фольга, но по моему с фольгой тут общего только цвет, так как по ощущениям похоже на бумагу …

Раскрываем провода дальше и смотрим что ждет внутри.
В таком же порядке…
1) Tasker c260

Экран легко скрутить для припаивания, кабель кстати режется легко, Жилы внутри очень тонкие =(( Как на KICX DRCA
2)Canare L-2T2S

Кабель режется с трудом, экран очень мощный, распутать его сложно…Жилы внутри гораздо толще, это очень приятно…А так же больше покрытия из волокон.

Это конечно полный капец, режется элементарно, из изоляции токо резиновая оболочка, и та самая бумага, жилы тонкие =(((

Теперь когда посмотрел на все это появилось небольшие понятие о проводах…

Дальше провода паяем к RCA штекеру…

Тут должно быть понятно, один +, второй — …Это со стороны усилителя будет…

Сфоткалось плохо, но пытался показать что тут к — еще припаиваем экран…Эта сторона пойдет к ГУ.

В общем получается так…

Вывод:
Во время процесса не смотря на то что мне было очень интересно этим занимать, я пожалел что просто не купил готовые провода, вышло дешевле =\\\
Либо за те же деньги.
Но я вспомнил сравнение, не по мню где, но я видел что кабель Canare L-2T2S переиграл Daxx который стоит 3500р, мне мой Canare L-2T2S обошелся 2400р

Так же можно взять микрофонный кабель в котором идет не 2 жилы, а 4 жилы, таким образом получается экономия в Метраже в два раза.

В итоге самым дорогим выходят RCA Коннекторы, честно на вид разница не понятна, но думаю не просто так они стоит от 100р за шт и даже не знаю до скольки, но сегодня в магазине видел за 1200р ШТ

Отсюда вывод, надо проверять на машине, и сравнить будет ли разница в звуке…На следующей неделе буду останавливать это в авто, и если пост будет интересен сравню как грают кабеля
Бюджетный 500р
Средней стоимости 900р
Canare L-2T2S который мне вышел 2400р
Tasker c260 1200р

Всем спасибо, Всем удачи.

+1 День, решил дополнить тему…
Сегодня заезжал в магазин увидел кабель ART SOUND AXQ цена 350р метр, так же есть готовые RCA стоят 3200р из этого кабеля…
Хмм я скажу он не на уровне =(( У него толстая оплетка (резина) это да, жилы средние, а вот медного экрана нет, проводки замотаны слегка волокнами и очень тонкой фольгой…
В общем однозначно думаю что стоит покупать Микрофонный кабель и делать самому, а для простоты установки брать кабель к которому сразу можно подключить 2 коннектора(в котором 4-ре жилы).
На подобие Canare L-4E6S, QteX MBC424, по лучше будет Mogami 2893, Sommer Cable 200-0551…

Запчасти

Audi 100 Avant 1992, двигатель бензиновый 2.3 л., 133 л. с., передний привод, механическая коробка передач — автозвук

Машины в продаже

Комментарии 16

Разницы, как я понимаю, не будет по качеству 4 жилы в проводе или две?

Думаю алюминиевым скотчем линейки обматать лишним не будет…

история с автомобильными межблочниками аналогична истории с межблоками для домашней акустики для «аудиофилов».

по межблоку проходит низковольтное напряжение (от 0 до 5 вольт). собирание помех извне в данном случае минимально. (если бы это было не так, а как вам льют в уши производители автоакустики — все организации, занимающиеся концертной деятельностью, попросту бы загнулись из-за сумм, которые необходимо тратить на провода). единственное — не стоит кидать межблок вместе с силовым каблом, идущим к усилку, т.к. это поведет за собой появление помех.

поэтому, делаем вывод: чем дороже стоит кабель — тем больше в этой сумме наебалова.

суть в том, что все разъемы звучат абсолютно О ДИ НА КО ВО (аналогичная история с использованием припоя с серебром или пайкой чистым серебром. плюс серебросодержащего или полностью серебрянного припоя в том, что он менее подвержен окислению, в отличие от оловянно-свинцового. но: момент в том, что пайка, произведенная с натуральным флюсом — канифолью, окислится в условиях авто лет за 5, поэтому смысла в серебре никакого). а те разъемы, которые делаются «специально для автозвука» и выпускаются под брендами kicx и иже с ними — тупо сбор бабла, они ничем не отличаются от разъемов, которые продаются в обычных музыкальных магазинах. естественно, мы не берем в рассмотрение разъемы по 20р за штуку, которые тупо рассыпаются, но разъемы из ценовой категориии 150-300 справляются с задачей ровно так же как и разъемы за 1000+

та же история и с каблом. достаточно купить обычное микрофонное кабло, предназначенное для прокладки ( кабель более тонкий и в более жесткой изоляции. при сгибании держит форму. точного названия не помню, гуглите кабели proel), который стоит порядка 70 рублей за метр.

на среднестатистическое авто хватит 4-5 метров кабеля. плюс, можно на всю длину, а можно только на места перехода, мутите змеиную шкуру и профит.

и да. для двух каналов необязательно тянуть два кабеля. земля может быть общей, никакой разницы в звучании это не даст.

Вы это проверяли?
На какой акустике?
У меня в прошлой сотке от rca кабеля звук менялся даже на обычной акустике, но там стоял самый бюджетный я покупал средне бюджетный, и даже на штатке была разница…
А сейчас проверю эти кабеля (для меня дорогие) и уже на эстрадка, где совсем другие громкости и качество

это практика многолетней работы со звуком в рамках концертов

сегодня был у друга в гараже, у него стоит межблок, спаянный мной на разъемах neutrik и микрофонном кабеле klotz. голова алпайн, фокаловские усилитель и акустика вкруг. для эксперимента выкрутили магнитолу и подключились какими-то ноунейм проводами, которые стояли до нынешних. разницы ни на слух, ни по ачх замечено не было.

дело в основном в голове. при покупке у меня стояла голова хундай. с кучей наворотов типа цветного экрана, подключения камеры заднего вида, внешних мониторов и тд и тп. звук был гавно. уже думал менять колонки на что-то типа фокалов или киксов. но потом подвернулся вариант купить мафон пионер — заводские колонки заиграли лучше чем пионеры товарища. да, не так громко, но, судя по рта анализу — более информативно)

вы еще послушайте совета поставить ферритовые кольца с обеих концов провода, чтобы наводки глушить)

С магнитолой все нормально, у меня процессорный альпаин и я им доволен.
В ином случае звук и не проверишь, что там и как играет, конечно усилки у меня слабоваты, но номинала на 120w на канал для прайда s6.5 достаточно…

Источник

Бюджетный межблочный кабель своими руками

Время от времени тут на сайте, в разделе «Вопросы», проскакивают темы о самодельных кабелях. Лично у меня имеются самодельные (акустические и межблочные) кабели. Недавно возникла необходимость в кабеле длиной 180 см. Естественно, я его решил сделать сам и, конечно же, поделиться процессом.

Я решил собрать его из недорогих и легкодоступных материалов. В местном «Музторге» был приобретен микрофонный кабель KLOTZ MC5000 по цене 300р/м. Кабель имеет параметры: две жилы (материал не указан) общей площадью по 0.50 мм², экран, общий диаметр 7 мм.

У меня в запасе были разъемы RCA Neutrik Rean NYS 373. Его параметры: разъем RCA в металлическом черном корпусе с цветной маркировкой, цельный центральный контакт с выводом для пайки, контакты позолоченные, для кабелей диаметром 3.5 – 6.1 мм. Цена от 80 до 150 руб. Сами разъемы могут быть разных версий и немного отличаться внешне. Мне нравятся эти разъемы: они очень хорошо паяются и не теряют своих свойств от времени. В этом бюджете считаю их лучшими.

На данном этапе я столкнулся с тем, что кабель толщиной 7 мм не подходит по размеру под этот разъем. Пришлось удалить резиновую защиту на конце разъема для увеличения выходного отверстия. Так как у нас кабель имеет две жилы и экран, то я решил делать одну жилу сигнальной, вторую — сигнальным экраном, а сам экран соединять с землей на разъеме только с одной стороны, со стороны приемника сигнала. При этом не забываем про направление в кабеле — экран припаиваем там, где маркировка на кабеле заканчивается (здесь будет подключение приемника сигнала).

Теперь приступаем к разделке самого кабеля. Если есть вопросы по фото, задавайте. Делал все у себя на рабочем столе, поэтому за качество картинок прошу строго не судить.

Начнем со стороны приемника сигнала. Снимаем изоляцию с экрана и общую изоляцию с жил.

Я пользуюсь термоусадкой для того, чтобы изоляция не оплавилась при пайке.

На сигнальную жилу отрезаю и усаживаю два отрезка термоусадки, формирую выводы по длине и форме, примеряю под разъем длину. Пора залудить центральные жилы.

В итоге у нас должно получиться примерно вот так

Экран и сигнальную землю припаиваем к корпусу разъема. Излишки припоя можно убрать надфилем. Я использую ПОС61 и нейтральный флюс, канифоль.

Более крупным планом на втором кабеле.

Для надежности все это закрываем термоусадкой

Из особенностей — кабель довольно толстый, а потому его может быть сложно уместить в корпус разъема. Мне при сборке пришлось вообще убрать пластиковую деталь разъема, которая должна фиксировать кабель. А на выходе разъема дополнительно поставил термоусадку.

Теперь приступим к сборке других концов кабеля.

Обратите внимание: с одной стороны экран полностью отрезаем и, чтобы исключить замыкание на корпус разъема, накрываем место термоусадкой

А далее уже продолжаем делать по рисункам по аналогии (как указано выше).

В итоге получился вот такой кабель:

К слову сказать, изготовление кабеля заняло намного меньше времени, чем написание статьи по его изготовлению.

Источник

Автозвук ч.3 Межблочник (делаем сами)

Всем Привет!
Все по прежнему не спеша собираю более-менее приличную музыку. Вот собственно и дошло время до межблочного кабеля. Стандартный провод из набора SOUND QUEST не внушала доверия, т.к. стандартная проводка не очень хорошего качества. Т.к. на будущее я хочу поставить 4-х канальный усилитель, то мне нужен межблочный кабель раздвоенный на входе, а в магазинах предлагается продукция больно хлипкая и собственно проводка не внушает доверия. Было решено изготовить проводку собственными силами.
Народ обычно проводку делает из микрофонного кабеля. Многие делают из провода КММ 2х0.35, но такую проводку я не смог найти в своем городе. Некоторые отчаянные делают из UTP провода (обычный провод для вашего интернета).
Теперь давайте разбираться почему используется именно микрофонный кабель. Исходим от элементарного. Представим себе сцену, где певец поет свою песенку и тянет свой микрофонный кабель по всей сцене и бог знает какой длины этот провод. Необходимо отметить, чем длиннее провод, то тем сложнее защититься от помех и тем больше данный провод подвержен помехам. На кабель певца действуют разного рода помехи от оборудования. Теперь почему мы должны данный провод защищать. По межблочному проводу течет очень маленький ток и собственно любого рода помеха, наводка, возмущение скажется на качестве звучания. С точки зрения электромагнитной совместимости автомобиль сложное устройство подверженная пропускать через себя помехи. Если мы будем рассматривать подстанцию с точки зрения электромагнитной совместимости, то впервые серьезно столкнулись с данной проблемой, когда в релейном отсеке на атомной электростанции вышли из строя терминалы защиты Siemens (если меня память не изменяет). Как таковое направление совместимости появилось недавно в энергетике. Так в чем была проблема с Siemens? Проблема заключалась в том, что в помещениях зру не были предусмотрены цепи заземления шкафов, а под релейным отсеком находились токоограничивающие реакторы (представляет собой индуктивность, необходимое для уменьшения токов короткого замыкания). При коротком замыкании через реактор протекают большие токи, которые порождают электромагнитное поле. Данное электромагнитное поле выбивало все терминалы, ну я думаю суть помехи понятно.
Теперь переходим в наш автомобиль, где в качестве реактора можно рассмотреть модуль зажигания. В автомобиле не предусмотрены цепи заземления, что не удивительно) Если мы пораждаем электромагнитную помеху через модуль, то теперь он будет гулять по всему кузову, т.к. любого рода помеха или по другому заряд течет по поверхности. Здесь мы еще не учли помехи которые рождаются за счет наводок рядом лежачего провода и т.д. и т.п. можно продолжать довольно долго.
Если подводить итог по выше сказанному, то автомобиль несет в себе очень много разного рода и вида помехи от которых необходимо защищаться всеми имеющимися способами.
Способы защиты от помехи:
— В первую очередь необходимо усилитель изолировать от кузова (не должно быть прямого металлического контакта с кузовом)
— Провода из витой пары
— Кабель с экраном
— Экран заземлить с одной стороны, а именно со стороны входа (делается для того, чтобы помеха не гуляла по экрану и не происходила наводка на основной сигнал)

Купил направленный микрофонный кабель производства PREMIER. Много разного рода отзывов на счет направленности кабелей кто-то за, а кто-то против того, что есть польза от соблюдения направления кабеля. Я больше придерживаюсь мнению соблюдать направление. Я конечно не разбирался в технологии изготовлении направленных кабелей, но мне знаком принцип направленности магнитопроводов в трансформаторостроении. Подробно расписывать про магнитопровод не буду. Проводя аналогии с трансформаторостроением собственно и я решил для себя соблюдать направление в изготовлении межблочных кабелей.

На фото видно направление кабеля.

Со стороны ГУ отрезан экран. Выше расписал для чего отрезается.

Обязательно необходимо загнать в термоусадку, т.к. есть возможность экран замкнуть об наконечник.

Купил RCA наконечник в радиодеталях, т.к. в магазинах автозвука больно ценник кусающийся) Нашел более-менее качественный наконечник в радиодеталях. В первую очередь обратил внимание на контактную систему наконечника.

Запаял наконечник со стороны ГУ. Обычно я паяю флюсом ЛТИ-120 и припоем ПОС-63.

Вот собственно так получился межблочник на 4-х канальный усилитель

Решил сразу же заложить акустические кабели с небольшим запасом для будущих планов сечением в 2 кв.мм.

Источник

Направленный межблочный кабель. Пайка своими руками.

Вот и настал завершающий момент в прокладке проводки.
Последним моментом перед укладкой пола стала прокладка межблочников.

Предыстория.
Всего мне нужно было 3 пары (6 проводов) длиной примерно по 3 метра.
Так как не первый раз я уже занимаюсь этим делом, то знаю что:
— 3 метра одной готовой пары в магазине стоит примерно 700р. Качество не то что бы плохое, скажем оно просто гавенное.
— Можно заказать в студии где я заказывал межблочники на Тундру. Качество конечно хорошее, но цена. Итого получилось за 5 метров хорошего кабеля я отдал около 6000 тыс. В нашем же случае нам требовалось 9 метров. На провода для моей системы столько денег тратить не хотел. Да и музыка не главное направление в этом авто…

Короче решил заняться этим делом сам, а именно спайкой межблочников.
Первым делом нашел всю инфу. Вторым все материалы.
Кабель подходит отлично микрофонный. Нашел у нас в городе хороший Японский кабель CANARE L-4E6S.

Так же чудом забрал последние 12 RCA разъемов тк же Японского производителя REAN (Neutrik).

Думал что наконечники пластиковые, а оказалось они металлические.
Кстати последние в хорошем качестве теперь можно найти только в Японии. Так как производство этих наконечников перенеслось в КНР. Качество думаю будет хорошее, но как обычно, не то что было раньше.
Очень хотел купить какую нить красивую оплетку кабеля. И тут столкнулся с проблемой. У нас в городе предлагают только обычную оплетку нескольких цветов из полиамида либо из полиэстера. Свойства у нее конечно хорошие, на на вид и на ощупь не очень, да и к тому же уж слишком просто и банально.
Хотелось что то яркое, красивое, необычное…

Мало того что я не нашел в городе у нас такое, я не нашел в РФ в принципе что то подобное. Случайно наткнулся на один сайт. Там была не плохая, но купить ее не сложилось, у ребят не налажена схема работы интернет магазина. А ждать неделями у меня нет времени. Поэтому было решено собирать так.

Итак, что нам нужно:
Инструмент
— паяльник
— нож
— припой
— паяльная паста
— пассатижи
— кусачки
— иголка
В идеале еще держатель, который помогал бы все это дело держать, когда ты паяешь.

Материалы
— кабель Canare L-4E6S 18 метров
— разъем RCA Neutrik 12 штук.
— термоусадка зеленая и красная.

Все делается в принципе легко. Первым делом зачищаем кабель, распускаем экран.
Бумагу и нитки которые присутствуют в проводе — удаляем.
Кабель ложим надписью слева на право. И начинаем паять наконечники по ходу надписи.
Экран сплетаем в косичку и получаем:

Сразу определяемся. Белую пару паяем в центр, синюю на массу.
На одном конце провода ( тот конец где он будет подключен к ГУ) экран с синим проводом припаиваем к массе. На противоположном, что идет в усилитель экран просто обрезаем. Паять к массе с синим проводом его не нужно.
Первым делом я припаивал синий провод с экраном. Далее обрабатывал его лаком, дабы не допустить окисления.
Далее паял центр. И собирал наконечник.

Таким образом успел напаять вчера 8 из 12 наконечников. Пока готова только одна пара. Там где приходится паять экран, времени уходит больше. Самое долгое это его расплетать. На противоположной стороне все гораздо быстрее.
Так же надеваю термоусадку для обозначения проводов. На один зеленую, на второй красную.
Ну а далее по парно между собой скрепляю провода.
Сегодня доделаю остальные и пойду тестить. Надеюсь что у меня все получилось.

Теперь о стоимости.
Кабель — 80р метр. 80*20=1600р.
Наконечник 80р штука. ( если заказывать из Японии то он обойдется в 120-130р. поэтому нужно брать партией покрупнее. Так как сам наконечник том стоит 60р примерно) 80*960р.
Термоусадка рублей 100.
Итого бюджет 3-х пар хороших межблочников по 3 метра = 2660р. /3=886р.
И не дорого и очень качественно. Главное чтоб мои руки не дали сбой, и я все правильно спаял. Сегодня вечером об этом станет известно )
