Как сделать металлическую лестницу своими руками

Как сделать металлическую лестницу на косоурах своими руками

В малоэтажном частном домостроении применяются лестницы разных моделей, размеров и форм. Одними из самых популярных, как показывает практика, являются металлические лестницы на косоурах. Эти конструкции надежны, относительно просты в изготовлении, практичны и, с точки зрения эстетики, выделяются над остальным видами. Перед тем, как приступить к сборке конструкции своими руками, разберемся с разными видами косоуров.

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоуре легко отличить от системы с тетивой — несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер. Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком.

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух косоуров. Самый простой вариант – когда концы профильного металла закрепляются между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам верхнего и нижнего перекрытия.

Схема каркаса прямой однопролетной лестницы

Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета. Однако, если грамотно рассчитать элементы системы по нагрузкам, то металлический профиль может выдержать довольно серьезный вес и без дополнительных креплений. В этой прочности и заключается основное отличие металлических лестниц от деревянных.

Конструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.

Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются. Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки — можно использовать забежные ступени.

Схема с одним центральным косоуром

Это оригинальная и внешне простая конструкция требует к себе особого внимания, по сравнению с другими системами подъема. Один косоур принимает на себя весь вес марша. К тому же форма профиля должна учитывать дополнительно возникающие нагрузки на кручение. Поэтому важно правильно подобрать форму и сечение косоура. В общем случае подойдет труба сечением 150х150 мм с толщиной стенки не менее 6 мм.

Если сравнить по простоте монтажа лестницу на трубе и лестницу на швеллере, то последний вариант бесспорно выигрывает

Лестница на косоуре из швеллера считается удобной в проведении монтажных работ. Профиль устойчивый, его нет необходимости крутить, выставляя на межэтажные перекрытия. Укладывают швеллер на полку, которая имеет достаточную ширину, обеспечивающую жесткость и надежность установки. При этом монтаж ступеней, а точнее кобылок, также прост и удобен, что не скажешь о трубе.

Особенностью одинарных лестниц на косоурах является воздушность конструкции. К тому же появляется возможность немного сэкономить, ведь количество элементов уменьшается. Но не стоит думать, что экономия будет большой, ведь центральный косоур требует наличия площадок под ступени, к которым делаются отдельные опоры (одна или две). Они могут быть разной формы, чаще прямоугольной или треугольной с разрезом.

Варианты конструкции с 1 и 2 косоурами

Опоры устанавливаются под углом к косоуру и составляют горизонтальную плоскость для крепления ступенек. Само крепление к балке – электросварка.

Углы наклона и ступени

Оптимальный угол наклона лестницы в отношении плоскости пола должен составлять 20-45°.

20-45 градусов — это оптимальный наклон лестницы, но он может быть и иной в зависимости от планировки.

Но так как это идеальный вариант, а на практике встречаются разные ситуации, которые сильно отличаются от оптимальной, то каждый случай разбирается индивидуально. Если площадь помещения позволяет, то лучше сделать угол меньше, отчего сооружение становится более комфортным в плане передвижения по нему. Если помещения небольших размеров, тогда лестница выставляется под большим углом.

Последняя ситуация проблематичная и решается она с помощью переустановки ступеней. Здесь есть свой оптимальный вариант, когда одна ступенька нависает над другой, но при этом их проекции не совмещаются относительно друг друга. В ситуации с большим углом наклона все обстоит по-другому. Ступени будут нависать друг над другом с перехлестом в проекции. Но нельзя допускать, чтобы смещение было больше 8 см. Это заложено ГОСТом и СНиПами о лестницах.

Как точно рассчитать косоур для лестниц

В первую очередь надо определить параметры самой конструкции. Одни из них постоянные, другие можно варьировать.

По строительным стандартам принято, что величина «H1» не должна быть меньше 2 м, «l» варьируется в диапазоне 25-30 см, «h» – в пределах 12-25 см.

Из всех обозначенных величин параметр «H» является постоянной величиной и определяется проектом здания. Все остальные размерные показатели подгоняются под габариты пространства.

Расчет количества ступеней

Количество ступеней – это Н/h=300:18=16. Но необходимо понимать, что последняя верхняя ступень – это пол верхнего этажа, поэтому к косоуру надо будет крепить 15 ступеней.

Расчет длины косоура

Зная количество ступеней, можно вывести длину проекции лестничного марша, для чего определяется глубина ступенек. К примеру, она равна 28 см. Теперь проводится следующая математическая выкладка: 28х15=4,2 м. Это и есть значение показателя «L».

Когда есть размер высоты потолков, есть длина проекции лестницы, остается по теореме Пифагора определить длину косоура.

H²+L²=P², где Р – длина лестницы.

3²+4,2²=26,64 – это Р². Значит, Р=5,16 м. Это и есть длина косоура, необходимого для сооружения лестничного марша по заданным параметрам.

При расчете параметров лестницы нужно придерживаться теоремы Пифагора.

Онлайн-калькулятор

Для удобства мы сделали подборку онлайн-калькуляторов лестниц, с помощью которых вы сможете самостоятельно рассчитать все параметры конструкции, а также номенклатуру и количество необходимого материала.

Инструкция по установке лестницы на косоурах

Размеры сооружения известны, можно приступать к проведению монтажных работ. Вот основные этапы этого процесса.

Монтаж каркаса ступеней своими руками

Начать надо с установки кобылок. Обычно для лестниц такого типа подставки изготавливаются из уголка с шириной полки до 40 мм. Отрезок этого профиля необходимо согнуть под прямым углом. При этом строго выдерживаются размеры горизонтальной и вертикальной его части. В нашем примере соответственно 28 и 18 см.

При монтаже двойной косоурной лестнице начинать нужно с приваривания подставок к одному швеллеру, а затем намечают место крепления на втором и приваривают его.

Кобылки привариваются электросваркой по местам, которые были определены в процессе проведения расчета. Если в конструкции лестницы присутствует два косоура, то сначала крепление подставок производится на один из них, затем второй швеллер прикладывается к первому, за счет чего определяются точные места установки кобылок на втором. Если расстояние между двумя несущими балками большое, то рекомендуется между ними на уровне монтажа кобылок установить поперечные профили (уголки), которые увеличат жесткость и надежность всей лестничной конструкции.

Это самый простой каркас для ступенек, который можно быстро сделать своими руками. Существует большое количество разновидностей подставок, которые изготавливаются из труб, железного листа, стальной арматуры и других профилей.

В конструкции с одним косоуром можно использовать кобылки в виде вертикально установленного профиля на уровне внешнего края ступени. Его высота будет равна высоте подступени. При этом сам каркас одной стороной устанавливается на эту подставку, а противоположной на косоур. На фото ниже этот вариант показан. Необходимо уточнить, что такая конструкция возможна лишь в том случае, если под ступени устанавливается именно металлический каркас.

Подобный вариант монтажа допустим только для лестниц с металлическим каркасом.

Установка ступеней

Что касается крепления ступеней, то все будет зависеть от того, из какого материала они изготавливаются. Если это древесина, то проще всего крепление провести на саморезы или болты. В обоих случаях придется в кобылках или в каркасе сделать отверстия под крепеж.

Если ступени изготавливаются из металла, то надежный способ крепления – электрическая сварка. Хотя на болтах конструкция тоже будет неплохо держаться. Правда, это более сложный вариант, потому что придется делать большое количество отверстий в металлических профилях. Это касается и кобылок с каркасом, и самих ступеней. К тому же после такого соединения необходимо будет скрыть головки болтов (покрасить или надеть пластиковые колпачки).

Установка ограждений

И последний завершающий этап – установка ограждающей конструкции. В этой категории достаточно большой ассортимент, который прекрасно будет гармонировать с металлокаркасом лестницы. Вот только несколько популярных вариантов:

Основное требование к выбору – полное соответствие дизайну самой лестницы на косоурах. Но если говорить об условиях монтажа, то ограждения из нержавейки и пластика подойдут в случае самостоятельной установки. Монтаж остальных конструкций лучше доверить профессионалам.

Изготовление и сооружение лестницы на косоурах своими руками при кажущейся простоте – процесс сложный. Поэтому очень важно точно провести расчеты, лучше сделать чертеж на бумаге, который станет отправной точкой монтажных операций.

Как сделать своими руками металлическую лестницу

Использование металлопроката дает возможность сделать ажурными самые нагруженные и тяжелые элементы постройки. Металл применяют в тех случаях, когда дерево оказывается недостаточно прочным, а камень просто «не влезает» в рамки проектного задания. Чаще всего это ограждения, стойки, лестница, всевозможные переходы и подъемы в доме, там, где экономить на материале нельзя, так как это безопасность и здоровье.

Чем отличается сборка лестницы из металлопроката от дерева и бетона

Прежде чем подыскивать подходящий проект металлической лестницы, нужно будет правильно оценить свои возможности и навыки, подыскать необходимые инструменты и оборудование.

Качественно сделать металлическую лестницу несложно, но перед этим потребуется, как минимум, провести небольшую подготовку:

Последний пункт списка, несмотря на всю его очевидность, всегда был и остается самым важным в подготовке. Сварка метала – достаточно сложная технологическая операция, которой не обучишься за час-два неумелых попыток сделать сварочный шов. Как только получится сделать хотя бы короткие сантиметровые валики, можно приступать к испытаниям.

Наиболее простой способ проверить качество сварки – отбить шлак и сделать с десяток максимально сильных ударов тяжелым молотком или кувалдой. Если сварочное соединение осталось целым, значит, качество сварки в порядке, и можно пробовать сделать сварку простейших деталей металлической лестницы.

Кроме сварки, сделать металлическую лестницу можно двумя способами:

У клепки и сварки есть один серьезный недостаток. Сваркой можно собрать металлическую лестницу из относительно тонкого стального профиля, при этом удается сделать конструкцию очень жесткой и прочной. Если сделать лестницу на заклепках, то, несмотря на толстый и мощный металлопрокат, вся конструкция получается немного «плавающей». Но иногда другим способом сделать лестницу невозможно, например, если в доме планируется установить раритетный авторский вариант из ковки или чугунного литья.

Кроме перечисленного, нужно будет запастись болгаркой, комплектом отрезных дисков, разметочным инструментом, строительным уровнем, сварочными струбцинами, электродрелью и разметочным инструментом.

Варианты изготовления металлических лестниц

Существует достаточно большое количество видов лестниц и лестничных маршей, в том числе:

При этом не создается впечатления избыточной массивности или чрезмерной сложности конструкции. Если планируется сделать сложный вариант лестницы, как на фото, то лучше всего доверить работу фирме или мастерам. Своими силами можно сделать относительно простой вариант. И дело тут не в сложности конструкции или владении сварочным аппаратом. Требуется определенный навык работы с металлом, кроме того, что витая металлическая лестница должна быть прочной, вся конструкция должна быть еще и красивой, а свои ошибки, как правило, сделать легко, а увидеть со стороны довольно сложно.

Металлическая лестница, как сделать прочно и красиво

Первый вариант наиболее простой в изготовлении, такую лестницу можно сделать даже без чертежа, достаточно только правильно рассчитать сечение двух балок, которые будут нести основную нагрузку.

Способ сделать приблизительный расчет

Сечение балок напрямую зависит от двух факторов – от угла наклона и длины металлической лестницы. Чем круче лестничный пролет, тем меньше сечение профиля, чем длиннее – тем толще и массивнее нужно сделать несущие балки.

Расчет нужно сделать по второму условию. Для начала нужно сделать предварительную оценку несущей способности балки. Для этого определяем нагрузку в виде 400 кг, это соответствует весу двух человек, спускающихся по лестнице. Далее, зная приблизительную длину будущей лестницы и нагрузку, по справочнику выбираем сечение балки для условий сосредоточенной силы. Делим надвое и получаем момент сопротивления, по которому нужно подобрать профиль с соответствующим сечением.

Можно также сделать расчет металлической балки для лестницы народным способом. Для этого нужно сделать контрольное нагружение – балку укладывают на опоры и становятся в центральной части. Прогиб под нагрузкой не должен составить более 3 мм на каждый метр длины.

Изготавливаем простейшую металлическую лестницу

Лучше всего использовать швеллер или квадратную профильную трубу, после того как балки были выбраны, нужно сделать базу. Первоначально на стену и на пол крепятся два отрезка из профиля, чаще всего это металлический уголок с шириной полки 50-70 мм. Длину отрезка нужно сделать равной ширине пролета. Вся конструкция будет опираться на эти два куска металла, поэтому крепят их основательно, анкерами в бетон или кирпич.

Далее устанавливаем косоуры. Каждую балку прихватывают болтовым соединением на уголке на стене, второй конец оставляют свободным. Будущие ступени можно сделать максимально горизонтальными, только если обе балки будут находиться в одной плоскости. Приходится подгонять положение с помощью строительного уровня и нескольких подкладок тонких кусочков фанеры. После выравнивания фанеру удаляют, а опорные поверхности подрезают болгаркой вровень.

Следующий этап – изготовление ступеней. Если в наличии есть толстый листовой металл 6-8 мм, то проступи для каждой ступеньки можно сделать цельными, вырезать в виде готовых пластин. К каждой пластине по бокам подваривают отрезки из уголка №3, чтобы можно было закрепить проступь на балках. Остается только выровнять положение проступи, прихватить сваркой и обварить короткими сварочными швами по каждой стороне. Таким способом можно сделать пролетку – длинную и крутую металлическую лестницу с шириной ступени не более 60 см.

Если предполагается сделать пролет 70-110 см шириной, то проступь для лестницы сваривают заранее из уголка в виде П-образных рам. Способ установки степеней на опорные балки аналогичен предыдущему. Можно сделать проступь с вертикальным бортиком под укладку керамогранита или зашить плоскость перфорированной металлической сеткой.

Более сложные конструкции металлической лестницы

Простейшие варианты металлической лестницы не очень удобны для ходьбы, и главное – требуют очень прочных и массивных несущих балок. Существуют более сложные конструкции металлических лестниц, в которых большая часть нагрузки воспринимается не только балками, но и деталями самих ступеней, фото.

В этом случае каждая ступень изготавливается в виде пространственной рамы, в основе которой находится прямоугольник из металлического уголка или профильной трубы, по бокам которого приварены две вертикальные треугольные опоры.

Для того чтобы сделать все ступени одинаковыми, приходится использовать готовый шаблон, заранее изготовленный и подогнанный по требуемым размерам лестницы. Сборку ведут в следующей последовательности:

Если для изготовления лестницы используется достаточно прочный уголок с толщиной полки не менее 6 мм, то от использования несущих балок можно отказаться, рамы ступеней сваривают между собой в готовый металлический пролет.

Это позволяет снизить стоимость работы и одновременно улучшить внешний вид металлической лестницы. По такой схеме обычно изготавливают металлические ступени для внутренних помещений.

Вечная металлическая лестница для крыльца

Если требуется сделать металлическую лестницу для крыльца, лучше всего использовать конструкцию, приведенную на схеме ниже.

В основе ступени лестничного пролета используется два Г-образных профиля, соединенных кромочным отрезком из уголка. Главным преимуществом металлической лестницы является то, что у каждой ступени есть своя опора на грунт или бетонное основание. Это означает, что конструкция сохранит несущую способность в любой ситуации, под любой нагрузкой. К минусам данного устройства можно отнести то, что каждую металлическую ступеньку нужно сделать и подогнать по размерам индивидуально.

В результате на лестницу уходит вдвое больше средств и времени, но затраты можно считать оправданными, если речь идет о доме на сваях, веранде или террасе. Чтобы увеличить жесткость конструкции, можно сделать две крестовидные распорки внутри пролета или установить металлическую лестницу параллельно фасаду здания. Последний вариант подойдет для домов с неутепленными каменными стенами.

Заключение

После сборки каркаса металлической лестницы необходимо выбрать наиболее подходящий материал для проступи. Уличные пролеты практически всегда облицовываются керамогранитными плитками или заливаются бетонной стяжкой. Для дачи чаще всего используется сетчатая облицовка, перфорированные листы или решетка из арматурных прутов. Это позволяет легко удалять грязь с обуви и сохранять чистоту на ступеньках даже в период затяжных дождей. Для домашних лестниц материалом №1 считается полированный дуб или паркетные плиты, на которые наносится специальный рельеф, чтобы сделать их не такими скользкими.

Как сделать лестницу из металла для дачи своими руками?

Наиболее популярным материалом для изготовления самодельных лестниц является древесина — она имеет множество достоинств и довольно проста в обработке. Однако неплохим вариантом также является металл, из которого можно собрать особо прочную и долговечную лестницу снаружи дачного дома.

При правильном обращении с металлом из него можно сделать конструкцию любого типа и конфигурации, которая органично впишется в дизайн любой постройки. Изготовить металлическую лестницу для дачи можно самостоятельно — нужно лишь правильно выбрать форму конструкции, разобраться в требованиях к лестницам и освоить технологию работы со сталью.

Варианты лестниц

По конструкции, металлические лестницы не отличаются от бетонных и деревянных аналогов. Различия имеются только в способах изготовления. Перед началом работы необходимо изучить все варианты и зафиксировать свой выбор в проекте или схеме.

По способу изготовления

От способа изготовления конструкции не зависит, по большей части, ее несущая способность, прочность и удобство эксплуатации. Единственное, на что влияет на выбор — это стоимость и сложность работы. Существует три варианта:

Кроме варианта исполнения конструкции необходимо выбрать ее тип. Выбирается он в зависимости от многих факторов — необходимой несущей способности, доступной площади, эстетики и т. д.

По типу несущих элементов

Чтобы правильно исполнять свою функцию, лестница должна быть способной выдерживать оказываемое на нее воздействие. Для этого необходимо правильно распределить нагрузку, которая приходится на основные точки: ступени, опоры, каркас и перекрытия. В первую очередь необходимо выбрать тип каркаса, исходя из формы организации несущих балок:

В зависимости от длины лестницы и доступной площади конструкция может иметь один или несколько пролетов. Если она прямая, то опорой служит перекрытие или отдельная кирпичная или бетонная перегородка. Поворотный вариант, пролеты которого либо разделяются площадкой, либо объединяются забежными ступенями, дополнительно комплектуется опорой в точке поворота.

Винтовая лестница, которая занимает наименьшую площадь (около 1 м 2 ), может иметь в основе спиральные косоуры — их придется изготавливать заводским способом. Сделать винтовую конструкцию из металла своими руками можно, используя несущую центральную опору, к которой будут привариваться ступени.

Проектирование

При создании проекта лестницы необходимо учитывать несколько параметров конструкции:

Другие детали — вид несущих балок, форма и внешний вид ограждения, материал изготовления проступей, наличие или отсутствие подступенков и т. д. — могут быть любыми. Проект можно составить самостоятельно, пользуясь простыми инструментами и миллиметровой бумагой, или заказать в проектной организации. При создании чертежа своими руками могут помочь специальные программы и готовые проекты.

Фото: профильный металлопрокат

На основании проекта подготавливаются необходимые инструменты и материалы. При изготовлении простой конструкции металлической лестницы для дома потребуются:

Если при изготовлении лестницы будут использоваться материалы помимо металла, их также нужно заготовить в нужном количестве.

Изготовление лестницы

Рассмотреть основные принципы создания металлических лестниц можно на примере простейшей конструкции — прямой, сварной, на косоурах. Работа выполняется в три этапа: сварка каркаса, прикрепление ступеней и изготовление ограждения.

Создание каркаса

Несущими балками станут швеллеры, поставленные на ребро. К ним будут приварены уголки из арматуры (вместо нее можно использовать обрезки труб или другой прочный металл) и пластины, которые станут основанием для проступей.

Результат сварочных работ.

Работа выполняется следующим образом:

Для небольшой лестницы шириной 1–1,5 м хватит двух швеллеров. Когда каркас будет полностью сварен, металл обрабатывается грунтовкой в два слоя. После ее высыхания конструкция защищается антикоррозийным составом.

Обшивка ступеней

Создание проступей заключается в следующем:

Крепеж устанавливается с шагом около 15 см. Если ступени обшиваются металлом, подступенки, как правило, не делаются. Если же лестница отделывается деревом, их тоже можно сделать.

Создание ограждения

Наружные перила могут иметь любой вид. В простом варианте они состоят из следующих элементов:

Опоры прикрепляются к тем же пластинам, к которым приварены несущие балки лестницы. Они должны иметь высоту около 90 см. Между ними устанавливаются балясины — их можно либо приварить к тетивам, либо закрепить на ступенях. Для того, чтобы ограждение получилось ровным, между опорами можно натянуть бечевку в качестве ориентира. В заключение к балясинам привариваются перила.

Фото: уличные перила для железобетонных лестниц

Как и каркас, ступени и ограждение следует защитить антикоррозийным средством. После этого всю конструкцию можно покрасить.

Лестница из металла своими руками пошаговая инструкция

Изготовление металлической лестницы и сборка ее своими руками

Металлическая лестница может гармонично смотреться в любом интерьере.

Лестницы, возводимые в различных помещениях, отличаются по прочности. Все зависит от предназначения конструкции. В частных домах, как правило, делают лестницы из дерева. Это разумно – больших затрат на такую постройку не требуется, сделать ее можно самостоятельно, а результат может получиться очень даже симпатичным. Однако многим хозяевам по душе интерьерные изделия из металла. Вот только большинство начинающих мастеров думают, что построить такую конструкцию своими силами практически нереально. Итак, металлическая лестница своими руками – настолько ли это сложно? Давайте разбираться.

Лестницу из металла изготовить действительно сложнее, чем деревянную, будь то винтовая конструкция или более простой вариант. Чтобы сварить конструкцию, необходим хотя бы минимальный сварочный опыт и некоторые другие навыки работы с металлом. Если коснуться таких технологий, как ковка и литье, то тут все намного сложнее. А готовые чугунные и бронзовые изделия дороже стальных. Алюминий в лестничных конструкциях используется только для перил и ограждений. Несущие конструкции из него не делают – это нецелесообразно с экономической точки зрения. Для получения необходимой прочности опорных балок приходится увеличивать размеры их сечений, что отражается на стоимости изделия.

Какой выбрать каркас

Стальные лестничные каркасы бывают двух типов:

Открытый металлический каркас, будучи собранным, останется на виду. Это требует аккуратности при проведении сварочных работ, а также последующей зачистки и шлифовки швов, покраски всей конструкции.

Лестница с открытым металлическим каркасом.

Вариант закрытого каркаса проще – его можно не «облагораживать» после сборки, так как он будет скрыт облицовочными материалами. Чтобы его изготовить потребуется лишь швеллер с уголками и соответствующие инструменты. После сварки открытого каркаса, его поверхность сначала грунтуют, после чего покрывают краской, не ограничиваясь одним слоем.

Такой каркас впоследствии будет обшиваться деревом, чтобы спрятать все артефакты.

В законченном виде такую лестницу не отличить от деревянной.

Маршевые металлические лестницы

Маршевые лестничные конструкции можно делать либо на тетивах, либо на косоурах. Первый вариант предполагает крепление ступеней торцами к внутренним сторонам тетив (опорных балок). В случае использования не тетив, а косоуров, ступени привариваются сверху, а их торцы остаются открытыми. Последний вариант наиболее прочный, поэтому в качестве опоры часто используют всего один косоур, располагая его посередине марша. Но в изготовлении такая конструкция сложнее.

Конструкция на тетивах

В качестве опорных балок чаще всего используются швеллеры. Они крепятся параллельно друг другу к верхней балке (межэтажному перекрытию) и плите, находящейся снизу. Угол наклона конструкции должен быть в пределах 20–45°. Основу ступенек – уголки приваривают к внутренним сторонам опорных балок. Делать это нужно по уровню, иначе ступеньки получатся неудобными для ходьбы. Оптимальным считается соблюдение следующих параметров: высота ступени – 18 см, ширина – 30 см.

В жилых помещениях чаще всего комбинируют металлические тетивы с деревянными ступенями.

Очень эффектно смотрится конструкция на одной тетиве, с дополнительным креплением ступеней непосредственно к стене больцами.

Конструкция на косоурах

Создание конструкции на косоурах потребует применения тех же материалов, что и при изготовлении лестниц на тетивах. При использовании двух косоуров, они устанавливаются аналогично тетивам, но не на всю ширину марша. Торцы ступенек опорными балками не закрываются. Опоры для ступенек делаются из уголков – их сгибают под углом 90°, получая так называемые косынки, и приваривают к опорам. Горизонтальность их положения проверяется строительным уровнем.

Изготовить такие косоуры достаточно просто, главное — уметь обращаться со сварочным аппаратом.

Гораздо интереснее смотрятся косоуры, изготовленные из листа металла при помощи лазерной резки.

Сборка металлического косоура

Возможен другой вариант крепления ступеней к косоурам. Сначала к опорным балкам привариваются стойки, по высоте равные высоте будущих ступеней. Из уголков нужно сварить четырехугольные рамы для ступеней. Затем эти рамы приваривают одной стороной к стойкам, другой – к опорным балкам.

Данный метод позволяет создавать достаточно оригинальные каркасы.

Ступени, перила и ограждения

Если ступени планируется сделать тоже из металла, его толщина должна быть не менее 3 мм. Желательна рифленая поверхность. Другой вариант обезопасить себя и близких от скользких ступеней – использовать специальное покрытие. Это могут быть резиновые или каучуковые коврики, накладки из резиновой крошки, абразивная клеящаяся лента, алюминиевые отделочные профили.

Подобные абразивные накладки на ступени только украсят наружную лестницу.

Крепятся металлические ступени к основанию с помощью саморезов по металлу. Вариант ступеней из металла применяется, как правило, для уличных конструкций. Внутренние же (межэтажные) лестницы стараются делать более приятными для хождения – оборудуют ступенями из дерева, например. Деревянные ступени крепятся тоже саморезами.

Сейчас наиболее стильным считается вариант, где на металлический каркас устанавливаются стеклянные ступени.

Металлические перила монтируются либо с помощью болтов, либо сваркой. Материалом ограждающей конструкции могут быть арматурные прутья, трубы и другие металлопрокатные изделия. Если в качестве перил используются металлические трубки, то диаметр их должен находиться в диапазоне 35–80 мм. Как правило, их покрывают пластиковыми трубками, чтобы перила были приятны на ощупь.

Чаще всего перила для металлических лестниц изготавливаются из того же металла или нержавеющей стали.

Но иногда используются и более оригинальные кованые изделия.

Как делать винтовую лестницу

Особой ценностью обладает межэтажная винтовая лестница, называемая также спиральной. Во-первых, винтовая лестница очень привлекательно выглядит, часто она является центральным элементом интерьера. Возможны самые разные вариации исполнения винтовой лестницы, так что подходящий вариант найдется практически для любого интерьера. Во-вторых, благодаря компактной конструкции можно высвободить часть жилого пространства, которая была бы занята в случае использования простой маршевой лестницы.

Винтовая лестница для изготовления потребует толстостенную трубу диаметром не меньше 80 мм. Она будет выполнять функцию центральной стойки. Ее длина определяется высотой всей конструкции. Ширину марша (длину ступеней) можно определить исходя из диаметра всей конструкции. В случае малой загрузки лестницы его выбирают равным 140 см. Для более интенсивного использования подойдет диаметр 2 м.

Верхний виток не должен быть помехой при ходьбе по нижнему,поэтому расстояние между ними должно быть порядка 2 м.

Чтобы добиться правильного вертикального положения, монтаж центральной стойки должен производиться с использованием отвеса и уровня. Кроме того, пол в месте установки должен быть достаточно прочным, чтобы выдерживать предполагаемую нагрузку – вес самой конструкции и вес находящихся на ней людей.

Существуют также конструкции без опорного столба, но для самостоятельного изготовления они слишком сложны.

Ступени и гильзы

Из металла можно сделать либо каркас ступени, либо полностью всю ступень. Первый вариант предпочтительнее. Каркас сваривается из уголков. Форма ступеней – трапециевидная, почти треугольная. Средняя часть должна быть не уже 20 см. В качестве облицовки часто используется дерево.

Ступени будущей лестницы следует сначала крепить к гильзам. Гильзы делаются из трубы, диаметр которой немного больше, чем диаметр центральной стойки. Высота гильз выбирается из диапазона 200–260 мм. После того как ступень приварена к гильзе, полученную конструкцию можно просто надеть на центральную стойку.

Если диаметр гильз слишком большой и ступени болтаются на стойке, то используют кольца-уплотнители из трубы соответствующего диаметра. Кольца приваривают к внутренней стороне гильз, чтобы последние плотно садились на стойку.

Стойка крепится, когда все гильзы со ступенями нанизаны на нее. Крепить к деревянному полу несложно – используются анкерные болты и радиальное крепление. Установка на бетонный пол потребует дополнительного бетонирования.

Элементы, необходимые для монтажа винтовой лестницы.

Дополнения

Если одна из опорных балок примыкает вплотную к стене, используют дополнительное крепление анкерами. Вообще, в связи с тяжестью металлических конструкций часто применяют дополнительные опоры. Устанавливают их, например, под межпролетными площадками или забежными ступенями. С той же целью возводят перегородки из кирпича или бетона.

К сожалению, дополнительная опора может слегка подпортить внешний вид всей конструкции.

Очевидным преимуществом металлических лестничных конструкций является их прочность при внешней изящности. Кроме того, металлический каркас, в отличие от деревянного, лишен скрипов. Делать ступени и перила из дерева, а опорную конструкцию из металла – оптимальный вариант. При этом у металлической лестницы устраняется еще один минус – “прохладность” элементов. С деревянными перилами пользоваться лестницей будет намного приятнее.

Деревянные перила будут отлично сочетаться со ступенями из той же древесины.

Простейшая лестничная конструкция

Приставная металлическая лестница – вариант, который изготовить проще всего. Делается приставная лестница с использованием сварки. Для получения двухметровой конструкции понадобятся опоры – две трубы диаметром 5–6 см, а также 6–7 поперечин – трубок круглого сечения 2,5–3 см и длиной 0,7 м.

Отмерив от верха каждой из опор по 25 см, приваривают верхнюю ступеньку. Откладывая дальше по 25 см определяют положение остальных ступенек, после приваривания которых получается приставная лестница.

Делаем приставную лестницу из металла

Готовые комплекты

Сегодня в продаже имеются готовые сборные металлические каркасы. Процесс их установки не предполагает использования сварки, а также проведения таких работ, как шлифовка, зачистка от заусенцев, грунтовка, покраска. Все уже готово, осталось лишь правильно смонтировать, для чего к таким изделиям прилагается подробная инструкция.

Современная модульная лестница.

Если это винтовая конструкция, то краткая пошаговая инструкция будет состоять из следующих пунктов:

Монтаж модульной лестницы

Металлические межэтажные и уличные конструкции делают и на заказ. Это может быть как винтовая лестница, так и конструкция с прямыми маршами. Обратившись к профессионалам, можно заказать, например, открытый вариант каркаса. Или же более простую опорную конструкцию без отделки. Можно просто проконсультироваться у специалистов перед тем, как возводить лестницу своими руками. Такая консультация будет полезна даже человеку, имеющему большой опыт в строительных делах.

Добавить комментарий Отменить ответ

При наличии нескольких этажей или уровней в частном доме или на даче неизменно встанет вопрос осуществления связи между ними, т.е. установки лестницы. Помимо того, что она связывает между собой этажи, позволяет обустроить подъем при наличии цокольного этажа, спуститься в подвал и добраться до чердака, лестница может стать центральным элементом дизайна помещения, его изюминкой.

Учитывая все функции, которые выполняет лестница, многие не решаются сделать лестницу своими руками, а заказывают ее у специализированных производителей, которые зарабатывают на материале, на доставке, на сборке и установке. Помимо этого, они закладывают в смету на монтаж металлической лестницы достаточно высокий уровень рентабельности. Как свидетельствуют отзывы тех, кто решил установить железную лестницу самостоятельно, переплата может составлять до 150-200 %. Согласитесь, немалая сумма и хороший повод задуматься о том, чтобы построить лестницу из металла своими силами.

Металлическая лестница на второй этаж дома

Преимущества металлических лестниц

Выбор в пользу металла стоит сделать по таким причинам:

Самостоятельное изготовление лестницы из металла, процесс трудоемкий. Однако создать незамысловатую, но надежную конструкцию под силу любому, кто решится на это.

Типы и виды металлических лестниц для дома

Металлическая лестница на второй этаж дома, коттеджа, дачи может иметь любой вид. Разнообразие определяется фантазией и дизайн-проектом интерьера. При этом, конструкции металлических лестниц ограничиваются определенными типами, в основу классификации которых, положено несколько факторов:

наружные. Лестница металлическая наружная позволяет существенно сэкономить полезное пространство в доме. Металл, для такой лестницы наиболее популярный материал. Конечно же, для перехода между этажами уличные металлические лестницы не самое лучшее решение, ведь их проблематично эксплуатировать в холодное время года (конечно, это субъективное мнение). Но вот для цокольного этажа или подъема на чердак она незаменима;

внутренние. У такой лестницы свои преимущества. Она позволяет передвигаться между этажами при любой погоде и может стать декоративным элементом интерьера.

Лестница приставная металлическая может относиться к любому из типов, поскольку не является стационарным изделием.

Способы и методы изготовления:

сварные. Простой и распространенный способ. Изготовить такую лестницу своими руками может любой, кто имеет навыки работы со сварочным аппаратом;

кованные лестницы. Пластичность, свойство, которым обладает металл, позволяет умельцам сделать из него путем ковки настоящие произведения искусства. Каркас такой лестницы будет сварной или деревянный, но элементы (ограждения, балясины, перила) обязательно кованные. Кованные лестницы более трудоемки в изготовлении, но всегда будут в почете.

Потребность в облицовке (отделке):

открытые. В этом случае каркас лестницы остается на виду, следовательно, к его внешнему виду будут выдвигаться повышенные требования;

закрытые. Предполагают дополнительную обработку. Часто под лестницей, в целях использования полезной площади обустраивают кладовки. Главное требование к лестнице такого типа – надежность. В производстве закрытой лестницы используют недорогие материалы. Закрытие каркасы считаются более дешевыми еще и потому, что не требуют красивого крепления.

цельные. Собираются из отдельных секций. И в готовом виде устанавливаются на место. Покупая лестницу по секциям есть вероятность не угадать с размерами;

сборные. Состоят из отдельных наборных деталей и элементов. С позиции установки лестницы своими руками, этот вариант более предпочтительный.

маршевые. Состоят из одного или более пролетов (маршей). Среди подвидов можно выделить прямые и с поворотами.

Металлическая лестница с площадкой более проста в изготовлении, а с поворотом имеет более красивый внешний вид.

Примечание. Лестница с поворотом, на языке профессионалов называется лестница с забежными ступенями. Отличаются в зависимости от угла поворота ступеней.

На фото показаны металлическая лестница с забежными ступенями на 90 градусов и с забежными ступенями на 180 градусов

Лестница на металлическом каркасе может иметь несколько видов:

Металлическая лестница на косоурах. Косоур – это конструктивный элемент, который служит подпоркой для ступеней. Такой каркас является самым прочным. Косоуров может быть один или два, в зависимости от замысла дизайна и используемых материалов. Благодаря форме косоура, такие лестницы еще носят название хребтовая металлическая лестница.

Примечание. При значительной ширине лестничного марша следует отдать предпочтение каркасам с двумя косоурами.

Лестница на металлических косоурах позволяет создать легкие и невесомые конструкции. Особенно эффектно они смотрятся в помещениях с отделкой в стиле хай-тек или модерн.

Лестница металлическая на тетиве. Отличие этого вида от предыдущих, заключается в способе крепления ступеней. Их торцы не видны за каркасом.

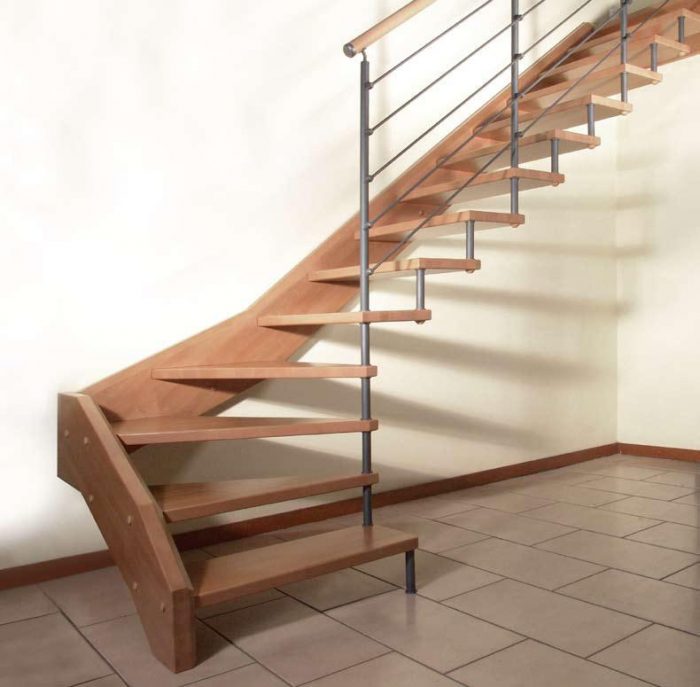

Лестница металлическая на больцах. Больца позволяют создать воздушные конструкции, в которых основная нагрузка приходится на стену дома.

Металлические лестницы — ГОСТ, СНиП

Стоит отметить, что стандарты ГОСТ, СНиП на лестницы из металла –регламентируют их обустройство в жилых многоквартирных или административных зданиях. В частном строительстве от них постоянно отступают. Но, для сведения приведем все существующие стандарты.

Металлические лестницы – чертежи и схемы

Как рассчитать металлическую лестницу своими руками – подробное описание расчетов лестниц из метала с площадкой, с поворотом на 90/180 градусов, винтовых, на больцах, косоурах, утиный шаг, а также параметров – высота, ширина, ступени и т.д.

Металлические лестницы на второй этаж в частном доме

Для изготовления понадобится:

Примечание. Гладкая листовая сталь в устройстве лестницы не применяется, т.к. повышает риск травмирования (скользкая поверхность).

Количество материала, а также его характеристики определяются:

Отдельно отметим, что для новичков будет проще использовать инвертор вместо сварочного аппарата. Это связано с тем, что инвертор поддерживает заданный ток, на него не влияет напряжение в сети, исключает пережег или недожег металла во время сварочных работ. А как известно, и то и другое ослабляет сварочный шов.

После того, как все необходимое выяснили, рассчитали и подготовили, можем начать изучать техническую сторону вопроса как сделать металлическую лестницу. Проиллюстрируем процесс изготовления на нескольких примерах.

Лестница из металла своими руками – пошаговая инструкция

Важно сразу же отметить, что изготовление лестницы из металла может быть выполнено двумя способами:

Поэтому, остановимся на втором способе и опишем монтаж металлической лестницы на второй этаж пошагово.

1. Определение типа лестницы. Будет ли она изготовлена на косоурах, тетиве или больцах.

2. Выбирается способ расположения забежных ступеней (на 90 или 180 градусов).

3. Создается эскиз. Это необходимое условие работы. Эскиз, с нанесенными на него размерами должен быть всегда перед глазами.

4. Закупается металл и очищается от коррозии и окалин.

5. Производится раскрой материала. Раскрой металла выполняется в соответствии с чертежом.

Совет. Для работы удобно, когда каждая деталь промаркирована, например, мелом. Ведь легко запутаться в большом количестве разных заготовок.

Кстати, относительно раскроя всего металла пользователи, которые выполняют работы самостоятельно, расходятся во мнении. С одной стороны, одновременный раскрой увеличивает скорость работы. К тому, же сразу видно недостачу или излишек материала. С другой стороны, раскрой поэтапный позволяет избежать ошибок.

6. Выполняется запил металла. Чтобы выдержать все углы, запил удобно выполнять с универсальным кондуктором для болгарки.

7. Производится установка несущих элементов каркаса.

Один или два швеллера (по числу косоуров) устанавливаются между этажами и привариваются к балке. Для этого, швеллера обрезают под таким углом, чтобы они упирались в балку (с одной стороны) и в пол (с другой стороны) плоской частью среза.

Швеллера можно приварить к основе, как показано на фото.

Здесь важно лишний раз проверить правильность установки, чтобы потом не исправлять недочеты раскосами или не переделывать работу.

Совет. Использование трубы вместо швеллера позволит снизить вибрацию при передвижении по лестнице.

Если планируется металлическая забежная лестница с поворотом на 90 градусов или 180 градусов нужно сразу же изменить конфигурацию основного несущего элемента в соответствии с планом.

Металлическая лестница с забежными ступенями на 180/90 градусов при наличии площадки, устанавливается примерно также, только нижний край верхнего пролета и верхний край нижнего пролета будут упираться в площадку. Здесь нужно обеспечить надежное крепление.

Возможен способ крепления, показанный на фото.

8. Изготавливаются заготовки для ступеней – раскосов (косынок или кобылок). Обычно их делают в виде треугольника, на который потом укладывают ступени. Крепятся заготовки треугольника следующим образом, сначала их закрепляют точечным швом. Использовать цельный шов для сварки заготовок новичкам нецелесообразно. Стоит прихватить металл в нескольких местах и проверить деталь угольником. Только затем можно прочно соединить заготовки между собой и приварить или прикрепить на болтах к основному каркасу.

Работа начинается с устройства первой ступени. Затем на нее укладывают б/у доску (временную ступень) и монтируются последующие раскосы.

Металлическая лестница с забежными ступенями и поворотом на 90 градусов монтируется несколько сложнее. Это связано с тем, что раскосы для лестницы имеют различную конфигурацию. Пользователи советуют изготавливать каждую деталь, после того, как установлена предыдущая.

Примечание. При достаточно широком швеллере можно обойтись без раскосов, а закрепить ступени на подставки, приваренные к металлической тетиве, как показано на фото.

Или установить опоры, как показано на фото

9. При желании, для усиления каркаса, на раскосы устанавливаются дополнительные опоры (например, из стального уголка).

10. Зачищаются швы. Если каркас открытого типа, то этому этапу следует уделить повышенное внимание.

11. Производится обработка металла от коррозии. Качественная обработка предполагает:

обезжиривание (обработка уайт-спиритом, сольвентом, ацетоном);

нанесение преобразователя ржавчины;

Стальная лестница из нержавейки в обработке и окрашивании не нуждается.

12. Металл лестницы окрашивается.

13. Выполняется облицовка лестницы – устанавливаются ступени и декоративные элементы. Причем ступени могут быть выполнены из дерева, стекла, бетона, камня. Каждый из материалов выдвигает свои требования к каркасу. Например, полки уголков, при креплении деревянной ступени должны быть направлены вниз, при бетонировании – вверх и, при необходимости, дополнительно армирована.

Металлические винтовые лестницы на второй этаж

Междуэтажные винтовые лестницы из металла делаются аналогичным образом. Отличие в более сложном расчете материала и изготовлении заготовок каркаса.

Удобным способом изготовить металлические винтовые лестницы является использование модульного косоура. Для того чтобы его изготовить нужно подготовить трубу для центральной опоры. И трубу такой же длины, но большую в диаметре для установки ступеней. Широкую трубу нарезают в заготовки. Длина заготовки равна высоте ступени. В идеале, заготовки должны нанизаться на трубу без перекосов и люфтов.

Примечание. Если гильза садится не плотно, можно сделать под нее уплотнитель из прутка подходящего диаметра. При этом в процессе изготовления пруток нужно обматывать вокруг основной трубы, а не укладывать по внутренней стене гильзы.

Затем делаются треугольные заготовки под ступени. Винтовая железная лестница всегда имеет ступени треугольной формы.

Далее заготовка приваривается к гильзе. Место шва зачищается.

Однако здесь все зависит от предпочтения заказчика.

Далее каркас лестницы обезжиривается, вскрывается растворителем ржавчины, грунтуется и окрашивается.

В итоге может получится такая конструкция.

Или, если не усиливать конструкцию дополнительными элементами, вот такая винтовая лестница из металла своими руками.

Металлическая лестница «утиный шаг»

Тем, у кого пространство в помещении не позволяет установить маршевую лестницу, а пользователи не воспринимают винтовую, будет интересно, как построить металлическую лестницу со ступенями «утиный шаг».

Свое название лестница получила от того, что ее веслообразные ступени устанавливаются с противоположных сторон основных направляющих. При этом на ступень можно поставить только одну ногу. Передвижение по такой лестнице напоминает покачивание утки. Такая конструкция оптимальна в случае, если уклон лестницы составляет более 40°.

Каркас лестницы будет идентичен маршевой или винтовой, а вот ступеням нужно будет уделить больше внимания.

Железные лестницы на второй этаж со ступенями «утиный шаг» показаны на фото.

Лестницы из металла своими руками

Металл прекрасно подходит для сборки разнообразных лестничных конструкций. На фоне других существующих материалов он отличается хорошими показателями продолжительности срока службы, надежности и несущей способности.

Лестницы из металла своими руками

Из рассматриваемого материала можно изготавливать как малогабаритные лестничные конструкции с небольшим весом, так и основательные лестницы любого уровня сложности и конфигурации. Правильно собранная лестница из металла способна органично вписаться почти в любой интерьер. Такая конструкция будет уместна и внутри комнаты, и за его пределами.

Винтовая лестница из металла

Дополнительное преимущество – обыкновенную металлическую лестницу можно собрать собственными руками. Для этого достаточно изучить приведенные далее рекомендации и сделать все в соответствии с инструкцией.

Содержание пошаговой инструкции:

Классификация металлических лестниц

По конструктивным свойствам внутренние и наружные металлические лестницы не имеют существенных отличий от своих деревянных и бетонных аналогов. Перед началом работы нужно обязательно подготовить проект лестницы и выбрать самую рациональную форму изделия.

В соответствии с методом изготовления металлические лестницы подразделяются на сварные и кованые варианты. Мастерство ковки, конечно же, быстро освоить не получится, а вот для изготовления простой сварной лестницы достаточно хорошей теоретической базы и пары практических уроков. Однако для начала нужно подобрать оптимальный вариант будущей конструкции.

Типы лестничных конструкций

Среди наиболее популярных самодельных лестниц нужно выделить:

Лестница на косоурах

Лестница на больцах с прямым маршем

Лестницы на балках

Металлическая винтовая лестница

Вне зависимости от типа лестницы, ее можно опирать исключительно на перекрытие. Чтобы дополнительно повысить общую надежность конструкции под площадками лестничной конструкции можно разместить дополнительные опорные элементы.

Также вы можете закрепить площадки консолями, а стойки незаметно разместить в пространстве стены.

Нередко для размещения лестницы возводится отдельная несущая перегородка из кирпича либо бетона.

В этом моменте вам предстоит разобраться самостоятельно, ориентируясь на личные предпочтения и полученные выше рекомендации.

Варианты комбинирования

Металл можно сочетать практически с любыми отделочными материалами. Он замечательно гармонирует со стеклом, разнообразным камнем, бетоном, а также древесиной и кирпичом.

Лестница из металла и дерева

Самодельную лестницу из металла можно оборудовать любым видом ограждения: как обыкновенными вертикальными стойками, так и необычными экранами из перфорированной стали и стекла, резными изделиями, элементами ручной ковки, прокидами и т.д.

Сплошные стеклянные перила

Элементы ограждения можно крепить с использованием болтов либо же сварки к торцу ступеньки, также их устанавливать непосредственно на ступеньки.

В соответствии с личными предпочтениями владельца, эксплуатационной спецификой и особенностями стилистики, несущую часть металлической конструкции можно дополнить ступеньками из рифленого металла, арматурной стали, бетона, керамогранита и множества других материалов.

Ступени из керамогранита

В частных домах наиболее органично смотрятся металлические лестницы с деревянными ступеньками. Вне дома лестница может состоять полностью из металла. Внутри же каркас желательно обшить другим, более приятным и привычным материалом.

Металлические лестницы с деревянными ступеньками

На ступени лестницы можно уложить облицовочную керамику, прочный ламинат, ковролин и другие износоустойчивые материалы.

Лестница с ковролином

Руководство по сборке самодельной маршевой лестницы

В самостоятельной сборке металлической лестницы нет ничего сверхсложного. От вас требуется лишь во всем следовать инструкции и основательно продумывать каждое свое дальнейшее действие.

Подготовка

Перед началом работы подготовьте все необходимые для этого приспособления. Прежде всего, вам понадобится аппарат для сварки. Новички быстрее всего осваивают аппараты инверторного типа – они наиболее просты в обращении. При соответствующем опыте работы, можете использовать любой другой аппарат, подходящий для сварки используемого вами металла.

Сварочный аппарат DWM 161

Также подготовьте механическую пилу, болгарку и наждачный круг. Если вы будете делать деревянные ступени, дополнительно подготовьте струбцины, электродрель с набором сверл, саморезы, циркулярную пилу.

Предварительно подготовьте проект будущей лестницы. Можете сделать его самостоятельно, заказать в специализированной компании либо же найти подходящие чертежи в открытых источниках. Таких источников довольно много, так что вы сможете безо всяких проблем подобрать вариант лестницы, оптимально подходящий конкретно для вашей ситуации.

Схема устройства простой металлической лестницы: 1 Швеллер. 2 Рифленые металлические ступени. 3 Стальные кобылки. 4 Места сварки. 5 Кронштейны крепления ступеней.

По проекту вы сможете рассчитать необходимое количество арматурной стали, листового металла, труб, металлопрофиля и прочих используемых материалов.

Угол наклона и размер ступеней

Перед началом работы настоятельно рекомендуется потренироваться в сварке сторонних металлических заготовок. Приступайте к чистовой работе лишь после освоения основных приемов выполнения сварки.

Простейшая лестница

В основе простейшей металлической лестницы будет лежать поставленный на ребро швеллер размерами 8-10. Если вы планируете выполнять финишную обшивку лестницы, подготовьте для этого предпочитаемый материал, к примеру, деревянные доски либо листовой металл.

Ступени наружной лестницы лучше всего обшивать рифлеными металлическими листами либо другим нескользящим материалом.

Ограждения будут изготавливаться из угловой стали. Для создания опор под проступи подготовьте арматуру.

Первый шаг. Нарежьте арматуру на кобылки. Это специальные опорные приспособления, размещаемые на балке. Размеры и необходимое количество кобылок подбирайте в соответствии с условиями проектной документации для вашей лестницы.

Второй шаг. К стороне кобылки, на которой в дальнейшем будет «лежать» ступенька, приварите крепежные кронштейны.

Сборка лестницы из металла

Третий шаг. Приварите кобылки к установленному на ребро швеллеру. В этом вам поможет предварительно подготовленная разметка, выполненная в соответствии с проектной документацией.

Сборка лестницы из металла

Приложите второй швеллер к подготовленному швеллеру-балке с закрепленными на нем кобылками и поправьте разметку при обнаружении отклонений.

Для самостоятельной сборки обыкновенной лестницы с метровой шириной хватит пары косоуров либо тетивы. Если лестница будет иметь более внушительные габариты, оснастите ее тремя или большим количеством опорных балок.

Четвертый шаг. Соберите все элементы самодельной металлической лестницы в единую конструкцию при помощи сварки.

Сборка лестницы из металла

Пятый шаг. Обработайте металл грунтовкой, а после ее высыхания – специальным антикоррозионным составом.

В завершение останется установить собранную лестницу на опоры. Функции опоры могут выполнять стойки, качественно сваренные из швеллера, а также металлические уголки, прикрепленные к опорным балкам при помощи сварки.

При желании можете отдать предпочтение более сложной конструкции металлической лестницы с тетивой, вырезанной из толстого листового металла. Режьте в соответствии с проектом, максимально точно и аккуратно. В остальном же порядок сборки лестницы не будет иметь отличий от сборки вышерассмотренного варианта конструкции.

После сборки и установки конструкции приступайте к обшивке ступенек.

Обшивка ступеней

Для отделки ступеней металлической лестницы могут использоваться разнообразные материалы. В домашнем хозяйстве такая отделка наиболее часто выполняется с применением деревянных накладок.

Подготовка к облицовке

Первый шаг. Разметьте на металлических ступеньках места размещения будущих отверстий под болты либо же саморезы с шагом в 150 мм. Расстояние между торцевыми краями ступеней и крепежными отверстиями должно быть не менее 20 мм.

Установка ступеней и подступенок

Второй шаг. Прикрепите к проступям фанерную подложку. Фиксацию элемента выполняйте с использованием специального клеевого состава, обычно продаваемого с отметкой «с эффектом заполнения». Такой клей примечателен тем, что он не сминается после затвердения. Помимо этого, заполняющий клеевой состав позволяет устранить различные мелкие недостатки, неизбежно появляющиеся даже при наиболее высококачественной сварке.

Установка ступеней и подступенок

Использовать для фиксации подложки простую монтажную пену запрещается – этот материал не имеет необходимой стойкости к смятию и очень быстро деформируется под воздействием механических нагрузок.

Третий шаг. Зафиксируйте деревянную накладку на проступи при помощи пары струбцин, а затем окончательно закрепите ее через предварительно подготовленные крепежные отверстия. В случае использования саморезов, размещайте их снизу в подтай. Если же крепление осуществляется болтами, фиксируйте открыто.

Выполните обшивку всех ступеней по приведенной выше схеме.

Таким образом, в самостоятельной сборке простейшей металлической лестницы нет ничего сложного. Изучив основные положения инструкции и узнав дополнительные нюансы, вы сможете справиться со всеми мероприятиями своими руками. Совершенствуйте навыки, и уже очень скоро вы сможете собирать более сложные и эстетически привлекательные лестничные конструкции любых размеров, типов и конфигураций.

Металлическая лестница на второй этаж своими руками

Сегодня предлагаем статью на тему: Металлическая лестница на второй этаж своими руками с комментариями от наших мастеров. Мы постарались полностью осветить тему и подошли к вопросу со всех сторон. Надеемся, что статья будет полезна для вас. Все вопросы можно задать в комментариях после статьи.

Лестницы из металла — наиболее распространенные межэтажные конструкции в частном строительстве. Их отличают высокая прочность, долгий срок службы, устойчивость к механическим повреждениям и колебаниям влажности. Стальные или алюминиевые элементы не скрипят, не горят, не изменяют форму со временем. Монтаж маршей достаточно прост, при наличии сварочного оборудования и навыка работы выполняется своими руками.

Классификация

Металлические лестницы используют постоянно или временно. Согласно назначению их классифицируют:

Лестницы для постоянного использования — стационарные, для временного — складные, раздвижные, приставные.

Конфигурация пролетов разнообразна:

Между маршами размещаются лестничные площадки или забежные ступени. Конструкции с подступенком называются закрытыми, без них — открытыми.

При прямых пролетах проступи имеют прямоугольную форму, при изогнутых или винтовых — клиновидную или угловую. Интересна компоновка марша по типу «гусиный шаг» или «самба». Каждая ступень разделена на две половины, предназначенных для шага определенной ногой.

Типы лестничных конструкций

Лестницы из металла различаются вариантом несущего каркаса:

Монтаж металлической лестницы может выполняться сваркой или сборкой из отдельных деталей или целых модулей. Металл конструкции остается видимым или облицовывается деревом, МДФ, ламинатом, клинкерной плиткой.

К компоновке лестниц согласно эргономических расчетов предъявляются требования:

При устройстве ограждений можно предусмотреть второй ряд поручней.

Варианты комбинирования

Наиболее традиционный вариант комбинирования материалов — металлический каркас с деревянными ступенями и ограждениями. Реже встречаются заполнения из стекла, пластика, композитов. Прочтите также статью про деревянные лестницы на второй этаж, уверены, материал будет вам весьма полезен.

Несущую конструкцию изготавливают из швеллеров, уголков или профильных труб. Устанавливают ступени и перила, обшивают каркас отделочными материалами.

Отделка из дерева прочная и легкая. Если полностью облицевать лестницу массивом, создается иллюзия цельнодеревянной конструкции. Древесину покрывают лаком, воском, тонируют или красят в разные цвета.

Отделка ламинатом — альтернативный вариант обшивки ценными породами дерева. Древесноволокнистая панель дешевле, проще в монтаже. Элементы раскраивают и закрепляют на подложке из фанеры. Качественная плита достаточно износостойкая и механически прочная.

Керамическая или клинкерная плитка, керамогранит — наиболее подходящие варианты отделки уличной лестницы из металла, хотя применяются и внутри дома. Они не боятся воды, грязи или морозов. Противоскользящее покрытие предохраняет зимой от падений, а острые каблуки на твердой поверхности не оставляют следа.

Металлический каркас настолько прочный, что выдерживает тяжелые ступени из бетона. Их изготавливают сборными или монолитными.

Ограждение выполняют в виде:

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

Лестница на косоурах

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

Сборка модульной лестницы

Обшивка ступеней

Для обшивки ступеней используют:

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

1 Выбор оптимального варианта

Независимо от сложности изготовления и типа выбранного изделия, работа начинается с определения места расположения будущей конструкции, после чего составляют чертежи и производят расчет расходных строительных материалов, подготавливают инструмент. На этом этапе также не помешает ознакомиться с нормами СНиП, которым должны соответствовать лестничные марши.

Основными являются следующие требования:

Наибольшее распространение получили следующие типы лестниц. Самый популярный вариант – на двух косоурах, несущих балках, на которые устанавливают ступеньки.

На одном косоуре. Вся нагрузка приходится на центральную металлическую балку, выполненную из мощного двутаврового профиля, швеллера, на которые крепят остальные элементы. Ступени располагаются посередине. Такие лестницы прочные и занимают мало места, при этом выглядят воздушными.

На тетивах, специальных опорах, расположенных сбоку от ступеней.

На больцах, анкерных болтах, которыми ступени крепятся на стену.

Винтовая лестничная конструкция. Это наиболее интересный, но одновременно сложный в исполнении вариант. В качестве несущего элемента выступает центральная опора в виде столба.

При отсутствии опыта изготовления железных конструкций для первого раза следует выбрать и сделать простую одномаршевую лестницу. Если пролет насчитывает больше десяти ступеней, имеет смысл предусмотреть промежуточную площадку или поворот.

Приступая к работе, потребуется подготовить следующий инструмент:

А также такие материалы, как:

2 Прямые металлические лестницы

Металлический каркас собирается следующим образом:

На этом сварная железная конструкция готова и можно изготавливать ступени. Для этих целей подойдет рифленый или обычный листовой прокат, но если лестница располагается внутри дома, то лучше обратить внимание на такие отделочные материалы, как дерево, искусственный, натуральный камень.

Подготовив деревянные планки (размеры заготовок подбирают произвольно, исходя из имеющегося расстояния между балками), их фиксируют при помощи саморезов или используют болтовые соединения. В последнем случае для облегчения процесса на дереве и швеллере наносят необходимую разметку и подготавливают соответствующие отверстия.

3 Особенности монтажных работ

Наибольшее распространение получили марши с одним центральным косоуром и с двумя боковыми. Обычно в качестве основного опорного элемента выступает швеллер или профильная труба. К установке конструкции предлагают следующие требования.

Балки должны быть надежно и устойчиво закреплены. Это касается точности подгонки их края к полу, перекрытию верхнего этажа. Чтобы снизить вероятность образования перекосов, в местах прилегания устанавливают специальные пяты из металла и, зафиксировав их анкерными болтами, после приваривают балки.

Каркас под ступеньки в виде прямоугольной площадки изготавливают из уголка. Учитывая особенности материала дальнейшей отделки, угол сваривают полками вниз и вовнутрь. Этот вариант приемлем для приступок из дерева, металлического рифленого листа, но под бетонирование, керамическую плитку, керамогранит его собирают профилем вверх и внутрь. Количество заготовок должно соответствовать числу ступеней.

Несколько сложнее процесс создания кобылок – опор, выгнутых в виде буквы «Г», поскольку все детали необходимо приварить к балкам абсолютно симметрично, потом каждую из них дополнительно укрепить косынками и соединить поперечной перекладиной. Это приводит к увеличению количества сварных швов и повышает сложность ведения работ.

Длину подбирают произвольно, стараясь, чтобы уклон центрального косоура находился в пределах 30–45°.

Лучший результат получают, если изготовление лестницы задумано еще в процессе проектирования частного дома. Тогда на стадии установки марша проблем не возникает.

4 Винтовая конструкция для небольших помещений

Чтобы лестница получилась удобной, кроме основных размеров (ширины, высоты, глубины ступеней), необходимо учитывать диаметр. Для его определения длину ступеньки умножают на два и прибавляют d опорного столба.

Количество же можно определить, исходя из требований СНиП, согласно которым высота проступка не должна выходить за пределы в 15 – 20 см. А ширина в самом узком месте составляет минимум 10 см, в широком – 27 см, но лучший показатель – в пределах 30 см.

Приступая к изготовлению винтовой лестницы, работы выполняют в следующем порядке:

5 Советы по установке винтовой лестницы

При возведении межэтажной конструкции необходимо учитывать любые нюансы, что в дальнейшем позволит не совершить ошибок и облегчит ее обслуживание.

Независимо от выбранной конструкции и использования отделочных материалов, для изготовления металлической лестницы расходников требуется намного меньше, чем в остальных случаях. Готовое изделие получается легким и хорошо дополняет собой интерьер любого частного дома.

Металлическая лестница на второй этаж дома

Преимущества металлических лестниц

Выбор в пользу металла стоит сделать по таким причинам:

Типы и виды металлических лестниц для дома

Способы и методы изготовления:

Потребность в облицовке (отделке):

Видео (кликните для воспроизведения).

маршевые. Состоят из одного или более пролетов (маршей). Среди подвидов можно выделить прямые и с поворотами.

Лестница на металлическом каркасе может иметь несколько видов:

Металлические лестницы — ГОСТ, СНиП

Металлические лестницы – чертежи и схемы

Металлические лестницы на второй этаж в частном доме

Для изготовления понадобится:

Количество материала, а также его характеристики определяются:

Лестница из металла своими руками – пошаговая инструкция

Важно сразу же отметить, что изготовление лестницы из металла может быть выполнено двумя способами:

Поэтому, остановимся на втором способе и опишем монтаж металлической лестницы на второй этаж пошагово.

1. Определение типа лестницы. Будет ли она изготовлена на косоурах, тетиве или больцах.

2. Выбирается способ расположения забежных ступеней (на 90 или 180 градусов).

4. Закупается металл и очищается от коррозии и окалин.

5. Производится раскрой материала. Раскрой металла выполняется в соответствии с чертежом.

7. Производится установка несущих элементов каркаса.

Швеллера можно приварить к основе, как показано на фото.

Совет. Использование трубы вместо швеллера позволит снизить вибрацию при передвижении по лестнице.

Если планируется металлическая забежная лестница с поворотом на 90 градусов или 180 градусов нужно сразу же изменить конфигурацию основного несущего элемента в соответствии с планом.

Возможен способ крепления, показанный на фото.

Или установить опоры, как показано на фото

10. Зачищаются швы. Если каркас открытого типа, то этому этапу следует уделить повышенное внимание.

11. Производится обработка металла от коррозии. Качественная обработка предполагает:

обезжиривание (обработка уайт-спиритом, сольвентом, ацетоном);

нанесение преобразователя ржавчины;

Стальная лестница из нержавейки в обработке и окрашивании не нуждается.

12. Металл лестницы окрашивается.

Металлические винтовые лестницы на второй этаж

Междуэтажные винтовые лестницы из металла делаются аналогичным образом. Отличие в более сложном расчете материала и изготовлении заготовок каркаса.

Далее заготовка приваривается к гильзе. Место шва зачищается.

Однако здесь все зависит от предпочтения заказчика.

Далее каркас лестницы обезжиривается, вскрывается растворителем ржавчины, грунтуется и окрашивается.

В итоге может получится такая конструкция.

Металлическая лестница «утиный шаг»

Каркас лестницы будет идентичен маршевой или винтовой, а вот ступеням нужно будет уделить больше внимания.

Железные лестницы на второй этаж со ступенями «утиный шаг» показаны на фото.

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

210	235	9	10	270°	202,5°
235	260	10	11	300°	225°
260	285	11	12	330°	247,5°
285	310	12	13	360°	270°
335	13	14	390°	292,5°
335	360	14	15	420°	315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Одномаршевая железная лестница на второй этаж своими руками

Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Видео удалено.

Видео (кликните для воспроизведения).

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

Все о металлических лестницах на крыльцо

Крыльцо – это переходник, который сращивает уровень участка с уровнем пола в доме. Потому было бы не совсем верно строить его без особенной привязки к стилистике фасада, используемым в других конструктивных элементах дома материалам и прочими нюансами. Обычно крыльцо располагают со стороны фронтона, оно может быть узким или широким, деревянным или каменным. Но нередко к крыльцу ведет металлическая лестница. И ее тоже можно сделать своими руками.

Достоинства и недостатки

Металл – один из долговечных материалов, не нуждающихся в рекламе, но все же стоит напомнить о его плюсах и минусах для тех, кто решается на металлическую лестницу.

К достоинствам нужно отнести:

Справедливая характеристика не может обойтись без упоминания недостатков. Металл страшит многих домовладельцев сложностью обработки: его предстоит резать, варить, гнуть. И если опыта и умений в этом недостает, металлическое крыльцо самому не сделать никак. Особенно важны умения в сварочном деле.

Другой минус металла – контакт с водой. Металл обязательно нужно защитить либо лакировкой, либо подкрашиванием. Можно сразу выбрать антикоррозийный материал. Ну а если это, как в данном случае, лестница к крыльцу, можно задуматься об объемном козырьке, который станет навесом и над лестницей. Он полностью или частично защитит конструкцию от осадков.

Наконец, металлическую лестницу нельзя назвать дешевой конструкцией. Для ее изготовления к тому же потребуются сварочная проволока, электроды, крепеж.

Но в целом, вне всяких сомнений, для уличной лестницы, ведущей на крыльцо, металл будет замечательным, износостойким и эстетически приемлемым материалом.

Обзор видов

Современные металлические лесенки бывают либо полностью однородными – только металл и ничего больше, либо комбинированными, когда в конструкции присутствует другой материал или материалы, например, дерево и камень. Но это не все виды лестниц.

Полукруглые

Другое название такой конструкции – винтовая. И она, в свою очередь, бывает двух вариантов.

У винтовых лестниц не такой простой монтаж, и красота требует жертв – не всегда такая лесенка удобна в использовании. Чтобы как-то это нивелировать, межвиточное расстояние по вертикали должно быть, по крайней мере, 2 м. Но для стандартного крыльца на улице такие значения редки.

Угловые

Угловая конструкция крыльца для загородного дома – это два марша, один поворот с промежуточной площадкой, которая касается двух стен строения. Сложность в том, что нужно еще постараться гарантировать надежность с помощью швеллеров либо двутавров, что вмонтированы в несущие конструкции. Но и плюс угловой входной лестницы тоже существенный: дополнительные подпорные колонны под площадкой устанавливать своими руками не надо. И свободное пространство в таком случае можно задействовать на вкус хозяина.

Каркасного типа

Каркасы могут быть открытые и закрытые. Открытые иначе называют черновыми. Открытая конструкция подразумевает изготовление косоуров из металла, балясин и рамок для проступней. Эти элементы не так бросаются в глаза, когда человек идет по лестнице. А вот сверху делаются декоративные деревянные ступени или ступеньки из плитки, камня. И такой черновой вариант хорош для тех, кто в сварном деле не чувствует себя профи. Не самые ровные швы все равно скроет облицовка.

Второй вариант – закрытый каркас, в котором из металла выполнено абсолютно все. Но этот путь для уверенных в себе людей, которые имеют опыт в сварке и понимают, что каждый сваренный, резаный, гнутый элемент будет и наружной частью конструкции, не скрытой от глаз. Также в случае с закрытым каркасом нужно предусмотреть, что будет с такой лесенкой зимой, не станет ли она травмоопасной.

С этой целью ступеньки лучше делать из стального листа с просечками, можно закрывать их на зиму специальными резиновыми подложками, которые не боятся минусовых температур.

Проектирование

Этот этап нередко пропускают, считая, что опыта достаточно справиться без чертежей. Но рассчитать нужно все просто идеально, соблюсти все размеры, заглянуть в ГОСТы. Те, кто так рискует, зачастую остается со ступенями, которые имеют большую высоту, чем нормированная, и пользоваться таким крыльцо, мягко говоря, неудобно.

Какие моменты обязательно учесть на этапе проектирования:

Для чего нужен чертеж – чтобы посмотреть, какой будет готовая лестница, какой конкретно материал и сколько нужно закупить, как именно фиксируется лестничная конструкция к крыльцу. Если нет понятия, как делать чертеж, типовой можно выбрать в интернете. Но еще надежнее заказать проект специалистам. Опять же, металлическая лестница далеко не маловесна. И если этого не учитывать, нагрузка может быть чревата трещинами на фасаде.

Инструменты и материалы

Металлопрофиль подойдет разный, чаще это профильная труба 40 на 60 см или 60 на 60 см. Чтобы сделать ступеньки, нужно взять уголок 25 либо 30 мм. Конечно, для основы потребуется листовое железо. Также стоит взять:

Что-то еще может показаться нужным в процессе работы, но основа для создания лестницы перечислена.

Пошаговая инструкция строительства

Наконец, можно приступить к изготовлению самой лестницы. Описанная ниже схема рассчитана на человека, который знает, что такое «сварить металл», но не готов делать что-то сложное, с обилием деталей.

Итак, лестницу из металла собирают как отдельно от площадки, так и по месту.

Второй вариант зачастую предпочтительнее.

Эта схема стандартна, под нее можно подстраивать другие варианты: с пандусом, с деревянными ступеньками, с каменными, плиточными. Естественно, крыльцо должно гармонировать с домом, а лестница – быть гармоничным началом сооружения. Для этого нужно тщательно выбирать дизайн будущей конструкции, приглядываясь к другим вариантам лесенок для крыльца на даче или в загородном доме.

Красивые примеры

А эти примеры – хороший показатель того, как экономия, уместность и надежность сочетаются в одном объекте.

10 крылец с металлическими лестницами – удачные варианты.

Металлические лестницы своими руками: полезные советы

Виды межэтажных лестниц и преимущества металлических конструкций

По материалу изготовления межэтажные лестницы подразделяются на такие:

Металлические лестницы способны вписаться в любой тип интерьера загородного дома, их можно устанавливать как снаружи, так и внутри помещения. Простую сварную лестницу из металла своими руками собрать проще простого, а после приобретения нужных навыков можно попробовать себя в изготовлении чего-то более сложного.

Из металла можно изготовить красивую и нетяжеловесную модель, которая станет украшением вашего дома.

Наиболее простая конструкция, которую можно сделать своими руками, используя сварочный метод – это одномаршевая. А вот чтобы сделать двухмаршевую лестницу вместе с площадкой, потребуется больше опыта и сноровки.

Металлические лестницы своими руками: ключевые требования к сооружению

По своей конструкции изделия из металла, дерева или бетона не отличаются друг от друга, расчеты и принципы проектирования будут одинаковыми. Также не отличаются и основные требования, которые следует соблюдать при строительстве:

Классификация лестниц из металла

В зависимости от способа изготовления металлические лестницы бывают кованными и сварными, а вот по конструкции они подразделяются на следующие:

Просчитать все параметры и сделать своими руками можно лестницу каждого типа, но винтовая будет самой сложной в плане проектирования, изготовления ее элементов и сборки.

Как осуществить расчет параметров?

Профессионалы, как правило, применяют с целью просчета параметров будущего сооружения его компьютерную модель, где можно легко все продумать и просчитать. Но, если вы беретесь за работу своими руками, то все нужно просчитывать вручную.

На специализированных ресурсах и в профильной литературе можно легко найти все уравнения, которые нужно применять с целью проведения вышеуказанных расчетов.

Что потребуется для работы?

Чтобы приступить к работе по изготовлению металлической лестницы своими руками, приготовьте такой набор инструментов:

Как своими руками сделать лестницу из металла с двумя косоурами?

Работу нужно осуществлять в такой последовательности:

Возьмите уголки и сделайте из них кобылки. Очень важно не допустить ошибок, иначе малейшие перекосы или неточности могут негативно повлиять на целостность всей конструкции. Кобылки должны иметь одинаковый размер и быть зеркальными в отношении друг друга. Кобылки делают из стального уголка.

Вырежьте выборки и состыкуйте углы друг с другом, чтобы получился Г-образный сварной угол. Для лестницы понадобиться всего 14 пар подобных узлов, где одна часть будет выступать, соответственно, правой опорой, а вторая – левой. Теперь приварите кронштейны для крепежа ступеней и поперечные перекладины между каждой парой, перекладины тоже нужно делать из уголков. Чтобы усилить прочность конструкции, возьмите небольшие косынки и установите их внизу ступени в направлении косоуров.

Сделайте разметку по ребру профильной трубы квадратной формы и приварите кобылки по ребру косоура. К первому косоуру приставьте второй вместе с приваренными кобылками и точно перенесите разметку.

Для конструкции шириной 900 мм двух косоуров будет достаточно. Теперь приварите кобылки и ко второму косоуру и проверьте все уровнем. Далее нужно приварить косоуры нижней частью к опоре. Если в вашем доме бетонное основание, то опорная часть может быть установлена прямо в бетоне, а верхнюю часть косоура прикрепляем к опорной стойке, которая крепится к перекрытию между этажами при помощи стальных анкеров. После этого все проверьте уровнем.

Если вы выбрали пристенной вариант лестницы, то для того, чтобы она была жестче, один из косоуров приварите к кронштейнам на стене.

Осталось приварить к кобылкам ступени или же закрепить их при помощи болтов, но тогда потребуется деревянная обшивка. Также можно на кобылки поставить деревянные ступени посредством винтового соединения.

Верхнюю ступень следует устанавливать на минимальном расстоянии от стены, чтобы между ступенью и стеной проходил обойный лист. Ограждение сбоку лестницы нужно приварить так, чтобы это не сокращало ее ширину.

Затем нужно зачистить места сварки, чтобы не были видны заусенцы, швы и зазубрины. Сметите специальной щеткой остатки металла, покройте поверхность грунтовкой и покрасьте в желаемый цвет. Деревянные ступени нужно устанавливать только после высыхания краски.

Весь процесс декора, включая процесс обшивки, уместно осуществлять на этапе чистовой отделки.

Если вы сделали каркас лестницы надежным и прочным, его можно впоследствии дополнительно декорировать с помощью таких материалов как:

Таким образом вы придадите изюминку даже самой невзрачной лестнице.

Помимо лестницы данного типа можно своими руками сделать консольные лестницы без наклонных опор, где некоторые ступени прикрепляются к стене одним торцом с помощью болтов или путем опоры на специальные штыри. Однако, сделать консольную конструкцию, как и винтовую, без специальной подготовки будет крайне трудно.

Если вы не хотите нагромождать помещение металлом, то выберите лестницу из стекла, дизайн которой всегда беспроигрышен и вписывается в любой тип интерьера.

Со стороны может показаться, что строительство металлической лестницы – простая работа. Отчасти это так, но нужно быть предельно внимательным и аккуратным, качественно выполнять сварочные работы и не торопиться при монтаже конструкции. Выбирая вариант строительства металлической лестницы своими руками, вы также сэкономите значительные средства, которые можно потратить на другие ремонтные работы и на оформление интерьера.

Как сделать металлическую лестницу своими руками: взгляд со всех сторон

Чтобы спроектировать чертеж железной лестницы на второй этаж, необходимо рассчитать целый перечень показателей. Это можно сделать как в специальных программах, например, Archicad или 3ds Max, так и самостоятельно.

Чем отличается сборка лестницы из металлопроката от дерева и бетона

К сведению! Если нет уверенности в том, что получится сделать сварочные работы своими руками, то лучше всего пригласить профессионального сварщика или постажироваться с неделю у опытного специалиста.

Последний пункт списка, несмотря на всю его очевидность, всегда был и остается самым важным в подготовке. Сварка метала — достаточно сложная технологическая операция, которой не обучишься за час-два неумелых попыток сделать сварочный шов. Как только получится сделать хотя бы короткие сантиметровые валики, можно приступать к испытаниям.

Кроме сварки, сделать металлическую лестницу можно двумя способами:

Простая металлическая лестница с площадкой: как сделать ее своими руками

Задумывая самостоятельное строительство дома, многие владельцы недвижимости выбирают самый практичный вариант — здание, имеющее два или три этажа. В этом случае есть шанс получить максимальную жилплощадь, но сберечь место на участке, на котором можно разбить сад, возвести беседку, обустроить зону отдыха и т. д. Самое большое затруднение в таких зданиях могут вызвать громоздкие лестничные конструкции, занимающие в помещении немало места. Чаще их делают из дерева, однако металлическая лестница с площадкой позволяет спасти площадь комнаты. Она занимает минимум места, выглядит компактной, почти воздушной, поэтому легко вписывается практически в любой помещение.

Какой конструкция может быть?

Лестницы, сделанные из металла, немногим отличаются от сооружений из дерева, имеют такой же функционал, как бетонные конструкции. Перед тем как приступать к действиям, нужно определить подходящий вид лестницы, заняться проектированием, изготовить (получить) чертеж, закупить все необходимые материалы. В их качестве используют разные металлические изделия: профильные трубы, уголки, швеллера и т. д.

Конфигурация металлических конструкций может быть разной: автор волен выбрать прямые лестницы, имеющие площадку между маршами, криволинейные или винтовые сооружения. Ступени их нередко оформляют вставками из пластика или дерева, мраморной плитки. Отличие изделий из металла от других (бетонных, деревянных) сооружений — способность создать ощущение свободного пространства.

Преимущества и недостатки

Простор не единственное, что привлекает владельцев частных домов. В списке преимуществ металлических лестниц:

Прочность и возможность визуально разгрузить внутреннее пространство помещения — самые серьезные преимущества этих конструкций. Причем такую кажущуюся легкость имеет и более внушительный вариант — лестница с металлической площадкой. Поэтому совсем неудивительно, что популярность их не только не падает, но и растет с каждым годом.

Минусы у надежных сооружений есть. Процесс создания подобных изделий довольно трудоемок. Кроме того, металл требует от мастера навыков, умения «филигранно» обращаться со сварочным оборудованием. Если в проекте предусмотрены сложные декоративные элементы, то автору понадобятся почти «нечеловеческие» усилия.

Поэтому прежде чем всерьез рассматривать то или иное изделие, сначала необходимо трезво оценить свои силы, а уже потом принимать решение о целесообразности изготовления понравившейся металлической модели.

Виды металлических лестниц

Конструкции, сделанные из металла, бывают коваными и сварными. Первые создать очень сложно, нужно специальное оборудование, настоящая кузница, поэтому намного популярнее вторые изделия.

Типы каркаса

Если говорить о конструктивном исполнении, то металлическая лестница может быть сделана:

В последнем случае всю нагрузку будет вынуждена нести стена дома, поэтому главное требование к ней — максимальная надежность материала.

Виды конструкций

Лестницы бывают маршевыми, винтовыми, складными.

Существуют другие варианты — криволинейные (спиральные, циркульные) или комбинированные, где участки могут быть разными: пролеты в них соседствуют с изгибами снизу, сверху либо посередине.

Конструкции могут быть цельными либо сборными. В первом случае сначала изготавливают секции, которые потом сваривают в одну конструкцию. Во втором все элементы можно собирать и разбирать. В этом случае хозяевам гарантировано большее удобство и быстрый монтаж, но за соединениями придется следить.

Есть внутренние и наружные варианты. Лестницы, устанавливаемые внутри дома, отнимают большую площадь, однако хороши тем, что совершенно не зависят от погодных условий. Наружные сооружения позволяют сберечь драгоценные метры, но в холодное время ими пользоваться не слишком удобно.

Рассчитать и соорудить можно металлическую лестницу любого типа. Однако винтовой, комбинированный вариант потребует больше усилий. Эта касается как проектирования, так и изготовления элементов конструкции. Если у мастера пока опыта немного, то лучшая модель — простая, прямая металлическая лестница с площадкой, либо одномаршевая, без нее.

Ступени

Лестницы делают закрытыми, имеющими подступенки, и открытыми, которые их не имеют, а потому выглядят необычно, воздушно. Если говорить про металлические конструкции, то последний вариант используют чаще всего. Для прямых маршей обычно делают прямоугольные ступени, для винтовых или криволинейных сооружений они имеют форму угла или клина, их называют забежными, поворотными.

Есть еще одна интересная их разновидность, которую называют «самба» или «гусиный шаг». В таких лестницах разные ступени — с одной стороны узкие, с другой широкие — чередуются. Смотрятся они очень оригинально, но удобство таких сооружений — довольно спорный вопрос. При недостаточном освещении легко промахнуться мимо ступени, а последствия такого «неверного шага» могут быть непредсказуемыми.

Двухмаршевые лестницы: плюсы и минусы

Металлическая лестница с площадкой — конструкция, имеющая два пролета. Задача горизонтального элемента — разграничение уровней этажей, создание условий для комфортного подъема, придание помещению логической завершенности. В списке плюсов:

Недостатки двух маршей и площадки — большая сложность расчетов, высокая стоимость, если сравнивать с простыми одномаршевыми конструкциями.

Нормы для лестниц

Стандарты незыблемы, они не зависит от материала, которой хозяева выбрали для строительства конструкции, так как главное для них — безопасный, удобный подъем. Поэтому рекомендуют придерживаться определенных правил. Если запланирована металлическая лестница с площадкой, то при ее проектировании надо знать оптимальные значения.

Длина балясин зависит от высоты лестницы. Для небольших конструкций достаточно 900 мм, для высоких маршей уже потребуется 1100 мм. Так как сооружение из металла способно выдерживать значительный вес, а изготавливают его из максимально прочного профиля, думать о потенциальных нагрузках хозяевам не приходится. Но (для интересующихся) минимальный вес, который обязаны выдерживать лестницы, составляет 100 кг.

Проектирование и расчеты

Первый этап — определение типа конструкции и параметров будущего сооружения. Главные из них — количество маршей, высота самой лестницы, пролетов и ее ступеней, их ширина, размеры лестничной площадки, проема под лестницу.

После получения чертежа покупают материалы и крепеж. Чтобы в работе не было непредвиденных пауз из нехватки чего-либо, все покупают с небольшим запасом (5 или 10%).

Дополнительные рекомендации

Металлическая лестница с площадкой должна быть практичной, удобной для всех. Чтобы получить безопасную и надежную конструкцию, лучше обратить внимание на несколько моментов.

Несколько слов, относящихся к соединению с помощью болтов. Вообще, для любых конструкций, которым необходима максимальная надежность, такие соединения не лучший выход, так как со временем «болты разбалтываются» и их придется постоянно проверять. Если мастер не знаком со сварочными работами, то лучше обратиться за помощью к профессионалу — к сварщику.

Металлическая лестница с площадкой

Для сооружения лестницы, имеющей металлический каркас, используют профильные трубы (40х60 мм), гарантирующие максимальную прочность конструкции. Однако с таким же успехом можно заменить их уголками или швеллерами, а также двутаврами. Работу можно проводить двумя способами.

Первый — изготовление сразу всей конструкции вне дома, однако он не подойдет для очень габаритных изделий, которые попросту не смогут вписаться в отведенное им пространство. Второй, оптимальный вариант — изготовление лестницы на месте монтажа. Оно дает возможность постоянной примерки элементов, а значит, шанс допустить неисправимую ошибку сводится к нулю. Все огрехи можно корректировать в ходе работы.

Самые популярные конструкции — простая одномаршевая лестница со ступеньками на косоурах, или двухмаршевая, с площадкой между пролетами. Преимущество последнего сооружения — большая прочность, если сравнивать с другими элементами — с забежными ступенями. Риск оступиться в этом случае полностью отсутствует. Многие владельцы выбирают такие лестницы даже в том случае, когда пролеты невелики по высоте.

Как изготавливают металлическую лестницу?

Самым лучшим вариантом, который позволит избежать ошибок, считают предварительное изготовление небольшого макета лестницы из бруса. В этом случае будет легко проверить правильность конструкции, представить, как она будет выглядеть.

Подготовка состоит из проверки корректности всех расчетов и разметки стен. Заготовки вырезают либо все сразу, либо отдельно для каждого этапа. В последнем случае запутаться в них будет труднее. Профиль разрезают на заготовки, используя для выдерживания углов универсальный кондуктор, затем мелом пронумеровывают все детали с обратной стороны.

Металлические элементы перед монтажом ступеней обязательно обрабатывают. Все места сварки тщательно шлифуют, затем очищают поверхности металлической щеткой, покрывают защитным антикоррозийным составом. Подготовленные элементы грунтуют, потом красят. После высыхания переходят к монтажу ступеней, установка ограждения — последняя операция.

Металлическая лестница с площадкой зачастую становится единственным рациональным вариантом, однако конструкция очень требовательна к мастеру. Необходима аккуратность и внимательность, а сама работа займет немало времени. Чтобы увидеть, как ее выполняют другие, можно посмотреть это видео:

Металлические лестницы своими руками + чертежи, схемы

Когда в жилом здании вы планируете 2-3 этажа требуется продумывать конструкцию, которая приведет на верхние ярусы. Чертеж металлической лестницы, который создан на основании замеров, помогает упрощать работу и делать процесс обустройства доступным.

Конструкция лестницы из металла обладает всеми требуемыми параметрами долговечности и безопасности. Именно по этой причине часто делают ставки на такой тип изделия.

Металл почти не подвержен воздействию коррозии, помогает выигрышно подчеркивать стиль помещения и привносит строгость и изящность дизайна.

Лестницы из металла

Глядя на невероятное разнообразие предлагаемых лестниц из металла можно понять, что их сможет своими руками делать даже тот человек, который не обладает опытом в таких воплощениях. Самое важное – сделать выбор в пользу той конструкцию, которую сможет начертить, подготовить и монтировать в пространстве помещения или за пределами.

Достоинства

Если основываться на приоритетах и минусах материала и конструкции в общем, можно делать выбор в пользу или даже против этого решения.

Подробности

Лестничная конструкция на косоурах

Чертеж лестницы из металла куда проще сделать, если структура будет обустроена посредством косоуров. Это обуславливается тем, что требуется просчитывать дистанцию для каждой ступни и подготовить материалы, которые в будущем будут закреплены на основании. Косоуры представляют собой базой, то есть основой в виде будущей лестницы. Она может быть сделана из разных материалов и быть прикреплена, как это требуется в помещении. Естественно, для покупки подходящих косоуров замеры все же требуется осуществлять. Дело в том, что конструкция должна соответствовать параметрам пространства, выделяемого под лестницу. Лестница по косоурам из металла помогает даже неопытным мастерам реализовывать монтажные задачи. Главное, чтобы были правильно сделаны лестничные чертежи с отметкой места, где будут размещены сходни. А еще требуется иметь под рукой материалы и инструменты, которые важны для воплощения такой идеи в своем доме.

Достоинства

За счет того, что сходни, которые оборудованы с применением косоуров, заслужили призвание, а еще положительные качества подобного решения очевидные:

Это далеко не все преимущества лестниц, которые закреплены на косоурах, каждый владелец дачного дома будет иметь все плюсы.

Недостатки

На схеме металлической лестницы требуется правильно определить размер базы под ступени, чтобы конструкция четко вписывалась в интерьерное оформление. Сделать подобные расчеты нетрудно. Достаточно просто измерять высоту, наклонный угол и ширину монтажа.

Как сделать чертеж

Сделать чертежи своими руками для лестничных конструкций из металла весьма просто. Для этого требуется осуществлять замеры пространства, где будут размещены ступени, которые ведут на второй этаж.

Материалы для замера

Для того, чтобы произвести замеры пространства, требуется иметь под рукой такие принадлежности:

Это минимальное число принадлежностей, которые помогут быстро и качественно осуществлять процесс замера.

Материалы для чертежа

Чтобы схема была по максимуму точной, а также правильной, требуется еще произвести подготовку ряда канцелярских предметов, а точнее:

Начертить схему требуется аккуратно и внимательно, чтобы при непосредственном процессе монтажа не допускайте погрешностей, которые трудно исправить.

Какие параметры требуется измерять

Чтобы не ошибиться и грамотно сделать чертежи собственноручно, требуется производить такие измерения:

После проведения замеров можно перенести записанные характеристики на бумажный лист, создавая схему будущих сходней.

Нюансы, которые важно учитывать в процессе

При проведении замеров важно уделять особое внимание таким факторам:

Рассмотрим разновидности лестниц.

Какими могут быть лестницы из металла

Дизайн домовых лестничных конструкций может сильно отличаться между собой, но каждый из них достоин и их часто выбирают владельцы загородных дачных домов. Конструкции лестниц из металла могут быть разными.

ВинтовыеПодобные сходни помогают по максимуму сохранять полезное пространство в помещении. Ступени выгодно подчеркивают дизайнерскую изысканность и добавляют искру в основную картину пространственного интерьера. Единственное, что можно остановить – трудность самостоятельного составления чертежа. Без особых навыков человек не справится с замерами, которые важны для сложной конструкции. А еще непосредственный процесс монтажа структур лестницы требуется определенной сноровки и умения. Если знать про все особенности винтовой лестницы, человек способен реализовывать идеи с монтажом конструкции сходней. После воплощения задумки интерьер сможет заиграть новыми красками.

МаршевыеДанный вариант обычно применяют для того, чтобы воплотить идеи по монтажу структур лестницы. Для подобного массива можно с легкостью нарисовать схему, даже если вы ранее не занимались подобным. Маршевые лестницы могут быть прямыми, вести на второй этаж или с поворотами (это поможет сэкономить пространство). Измерять параметры, нужные для чертежей любого вида сходней, нетрудно. Достаточно, чтобы у вас под рукой были все приспособления и инструменты. Непосредственный монтаж конструкции тоже элементарный. Требуется следовать пошаговой инструкции.

НавесныеМогут быть конструкции, которые ведут на второй этаж, держащийся на стене. Под эти конструкции не устанавливают подпорки. База для держащей и несущей нагрузки конструкции – это стена. По этой причине до начала работ убедитесь в том, что стены прочные и готовы выдерживать высокие нагрузки. Если да, то можно оборудовать навесные лестницы из металла. Они помогут вам сэкономить пространство, а также сделать стиль помещения изысканным.

В чем достоинства чертежей

Когда будет начерчена конструкция для будущей лестницы, человек облегчит задачу в процессе монтажа сходней. Это помогает:

По этой причине требуется отдавать должное вопросу самостоятельного выполнения работ по чертежам в планировании будущей лестницы.

Лестница из металла с улицы

Металл является материалом, который допускается применять во всех пространствах. По этой причине решение обустраивать ступени, которые ведут на второй этаж с уличной стороны, вполне допускается.

Достоинства

Недостатки

Нет удобство в холодное время, а ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвращать, монтируя особые ограничители на ступенчатых краям.

Как облегчать работы

Чтобы все получалось на высочайшем уровне, не следует удерживать себя в таких рвениях. Естественно, своими руками начертить и монтировать лестницу из металла непросто. Но следует бросать вызов таким трудностям и выигрывать такую эстафету. Когда в доме появляется лестница, сделанная собственноручно, ощущение гордости наполнит и вдохновит на новые победы.

Источники информации:

Как сделать металлическую лестницу своими руками

Как сделать металлическую лестницу на косоурах своими руками

Разновидности и особенности конструкций косоуров

Схема с двумя косоурами

Схема с одним центральным косоуром

Углы наклона и ступени

Как точно рассчитать косоур для лестниц

Расчет количества ступеней

Расчет длины косоура

Онлайн-калькулятор

Инструкция по установке лестницы на косоурах

Монтаж каркаса ступеней своими руками

Установка ступеней

Установка ограждений

Как сделать своими руками металлическую лестницу

Чем отличается сборка лестницы из металлопроката от дерева и бетона

Варианты изготовления металлических лестниц

Металлическая лестница, как сделать прочно и красиво

Способ сделать приблизительный расчет

Изготавливаем простейшую металлическую лестницу

Более сложные конструкции металлической лестницы

Вечная металлическая лестница для крыльца

Заключение

Как сделать лестницу из металла для дачи своими руками?

Варианты лестниц

По способу изготовления

По типу несущих элементов

Проектирование

Изготовление лестницы

Создание каркаса

Обшивка ступеней

Создание ограждения

Лестница из металла своими руками пошаговая инструкция

Изготовление металлической лестницы и сборка ее своими руками

Какой выбрать каркас

Маршевые металлические лестницы

Конструкция на тетивах

Конструкция на косоурах

Ступени, перила и ограждения

Как делать винтовую лестницу

Ступени и гильзы

Дополнения

Простейшая лестничная конструкция

Готовые комплекты

Добавить комментарий Отменить ответ

Преимущества металлических лестниц

Типы и виды металлических лестниц для дома

Металлические лестницы — ГОСТ, СНиП

Металлические лестницы – чертежи и схемы

Металлические лестницы на второй этаж в частном доме

Лестница из металла своими руками – пошаговая инструкция

Металлические винтовые лестницы на второй этаж

Металлическая лестница «утиный шаг»

Похожие новости

Лестницы из металла своими руками

Классификация металлических лестниц

Типы лестничных конструкций

Варианты комбинирования

Руководство по сборке самодельной маршевой лестницы

Подготовка

Простейшая лестница

Обшивка ступеней

Металлическая лестница на второй этаж своими руками

Классификация

Типы лестничных конструкций

Варианты комбинирования

Руководство по сборке самодельной маршевой лестницы из металла

Подготовка

Простейшая лестница из металла на тетивах

Лестница на косоурах

Сборка модульной лестницы

Обшивка ступеней

Рекомендации профессионалов

1 Выбор оптимального варианта

2 Прямые металлические лестницы

3 Особенности монтажных работ

4 Винтовая конструкция для небольших помещений

5 Советы по установке винтовой лестницы

Преимущества металлических лестниц

Типы и виды металлических лестниц для дома
