Как сделать магнитофон из магнитолы

Магнитофон, домашний Бумбокс из автомобильной магнитолы и динамиков, и авто ткани карпет.

Всем привет. Опять очередная моя поделка.

Если быть не много откровенным, то эту идею вынашивал не один год. Все откладывал на потом, то денег нет, то не охота. Ну не мне вам рассказывать как это происходит)). Ну и вот короче приспичило сделать. Машиной заниматься надоело, и тут вспомнил про это! Ну а что получилось судить Вам, начнем!

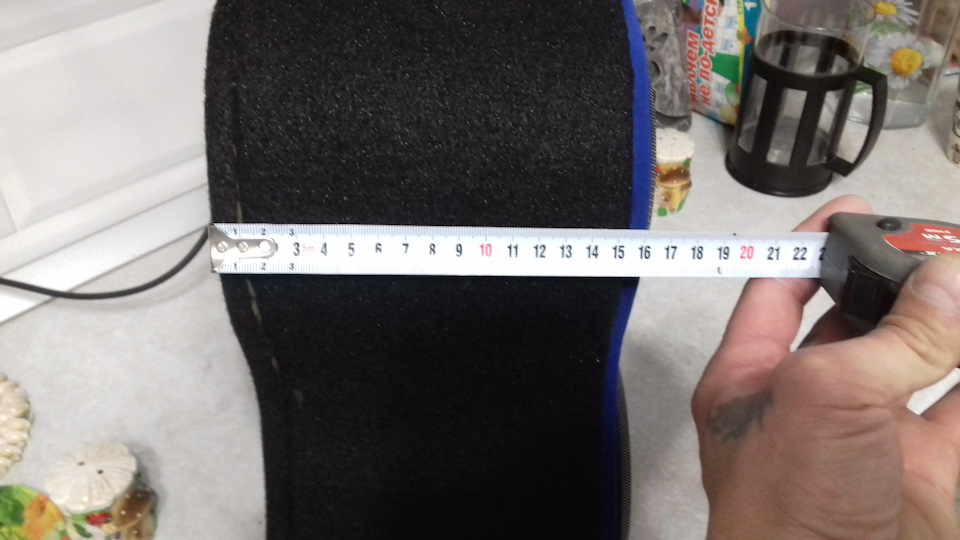

Все началось с покупки магнитолы и динамиков. Не охота мне делать на авось, потом переделывай все. Купил снял размеры со всего. Для начала вырезал из ксероксной бумаги макеты динамиков и магнитолы. Всяко разлаживал на полу динамики. И пришел к выводу что этот вариант что на фото мне нравится больше.

Вариантов было 4 штуки фото к великому сажелению не сохранил. Если кому то понравилось данное решение может сам попробовать. Так сказать примерно увидеть то, что получится но на полу). Так же к лобзику купил два лезвия по дереву, и столярный клей момент. На толстом картоне вырезал 3 шаблона. Это передняя стенка, середина, и маска. Пилить пришлось много. Вот передняя стенка.

Следующее фото это середина.

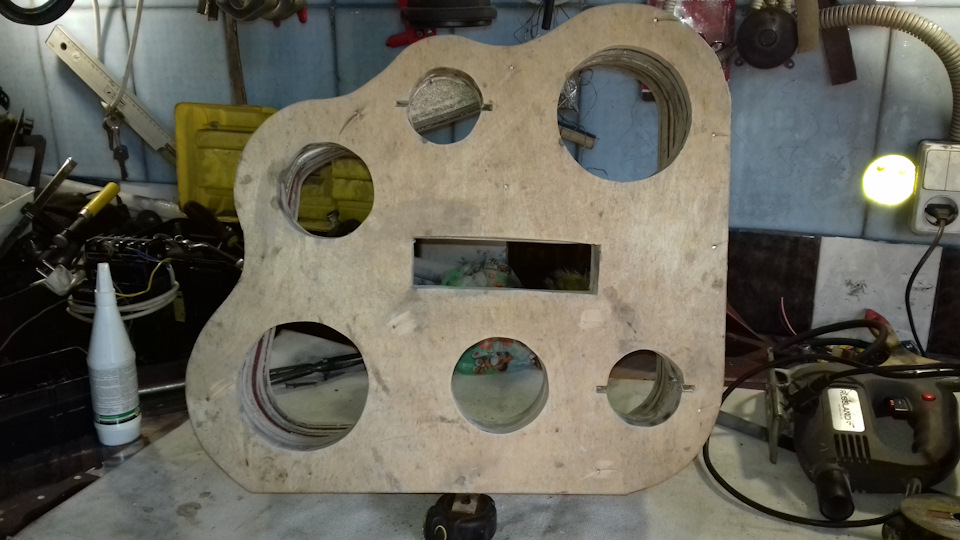

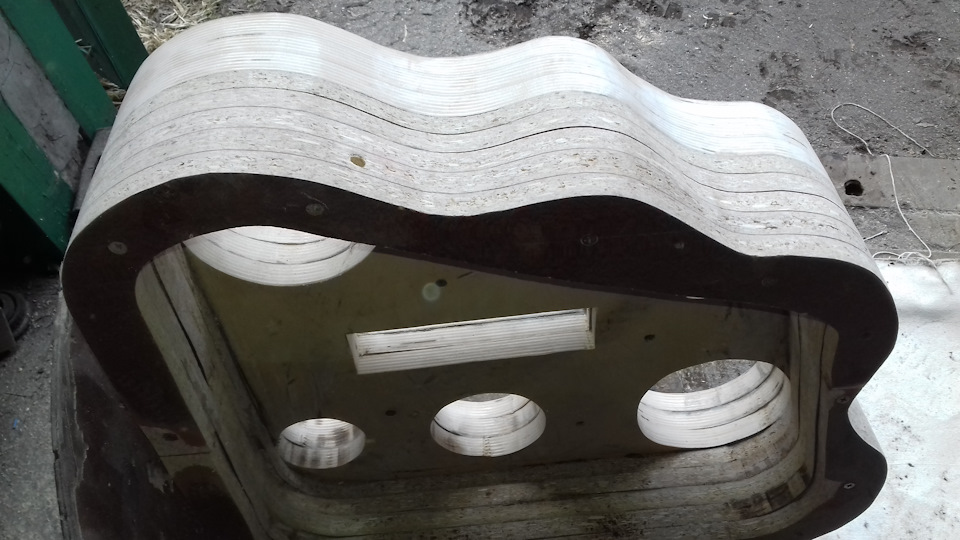

С серединой пришлось по возится по дольше, цельных кусков ДСП у меня не нашлось. Пришлось делать из двух частей. На фото видно.

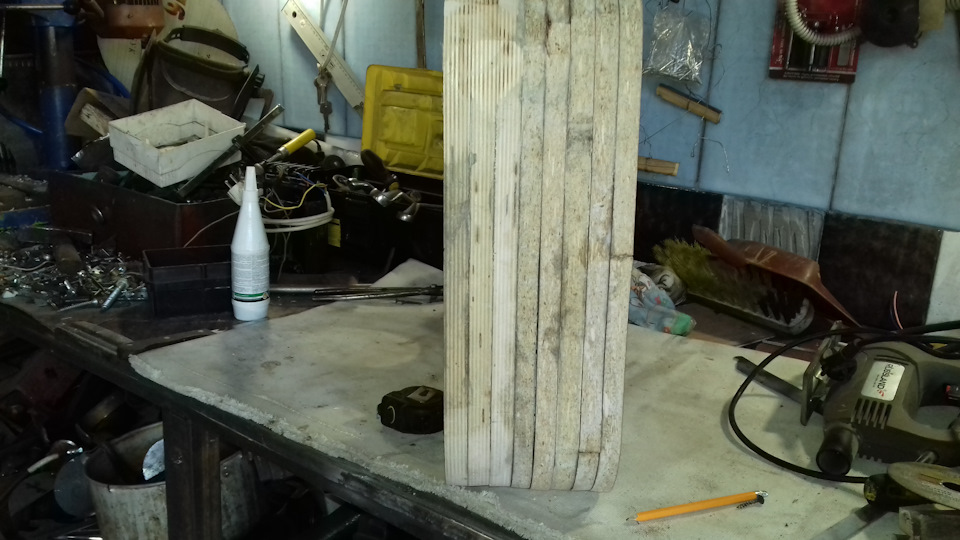

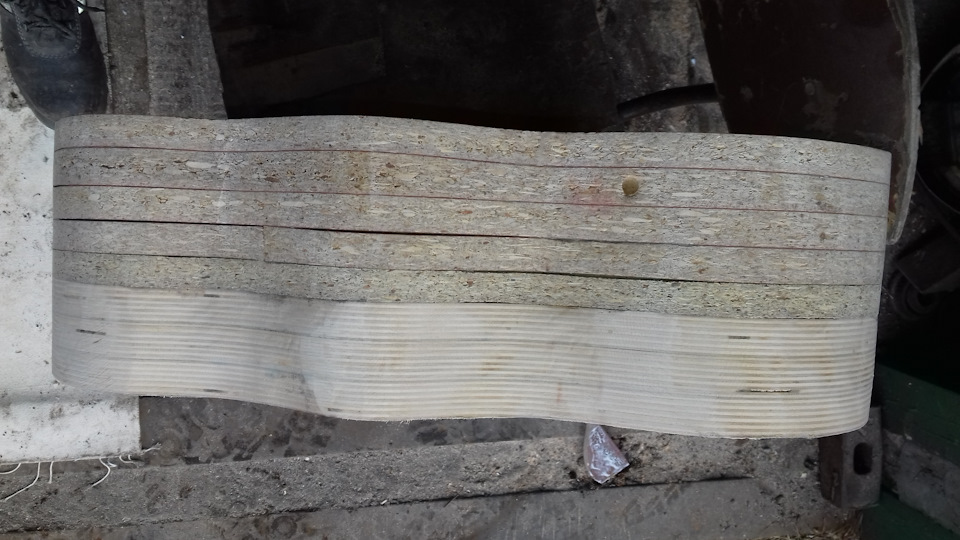

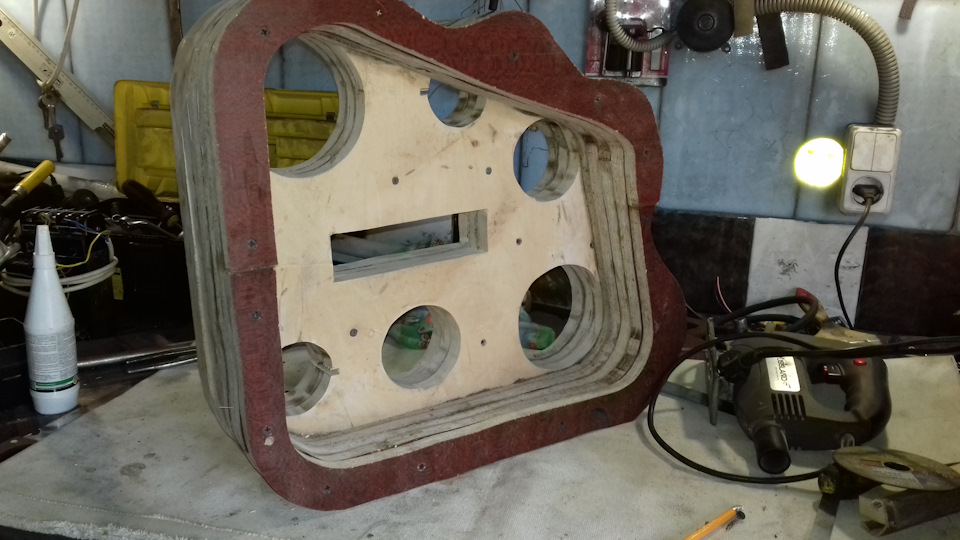

Каждый слой мазал клеем и прикручивал их между собою шурупами. Получилось не плохо. Потом когда все подсохло, шлифовал болгаркой. Было куплено специальная штука на болгарку с кругами на липучках. Шлифовал ей, очень не плохо получилось.

Ну и естественно защита дыхательных путей и глаз. Вот такой я получился пыльный))).

Кстати от такого респиратора было взято решетка для вентиляции на задней крышке. Заднюю крышку показал на видео, фото нет. Но в зади там стоит решетка от вентилятора на отверстии для его. Разъема для провода и крашеные вентиляционные решетки от респиратора.Ладно вернемся к магнитофону).

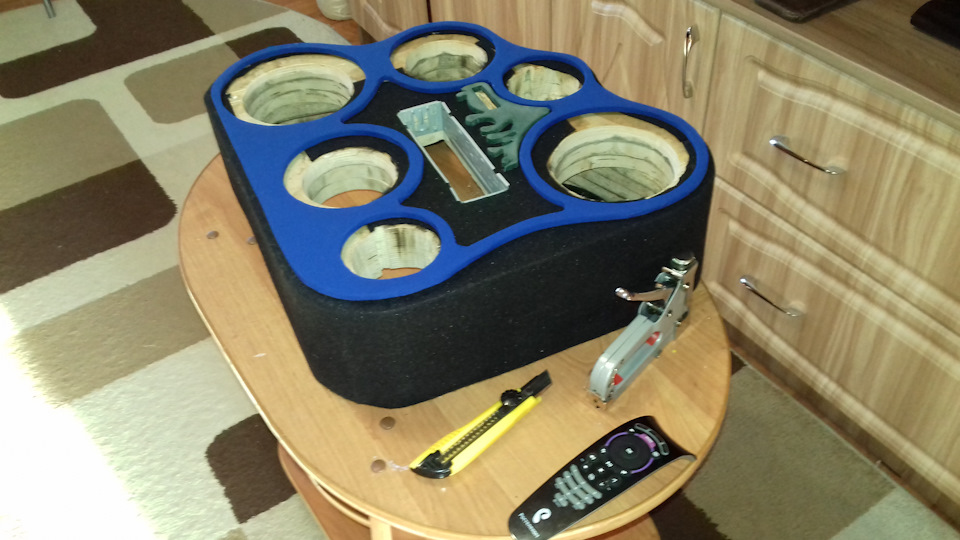

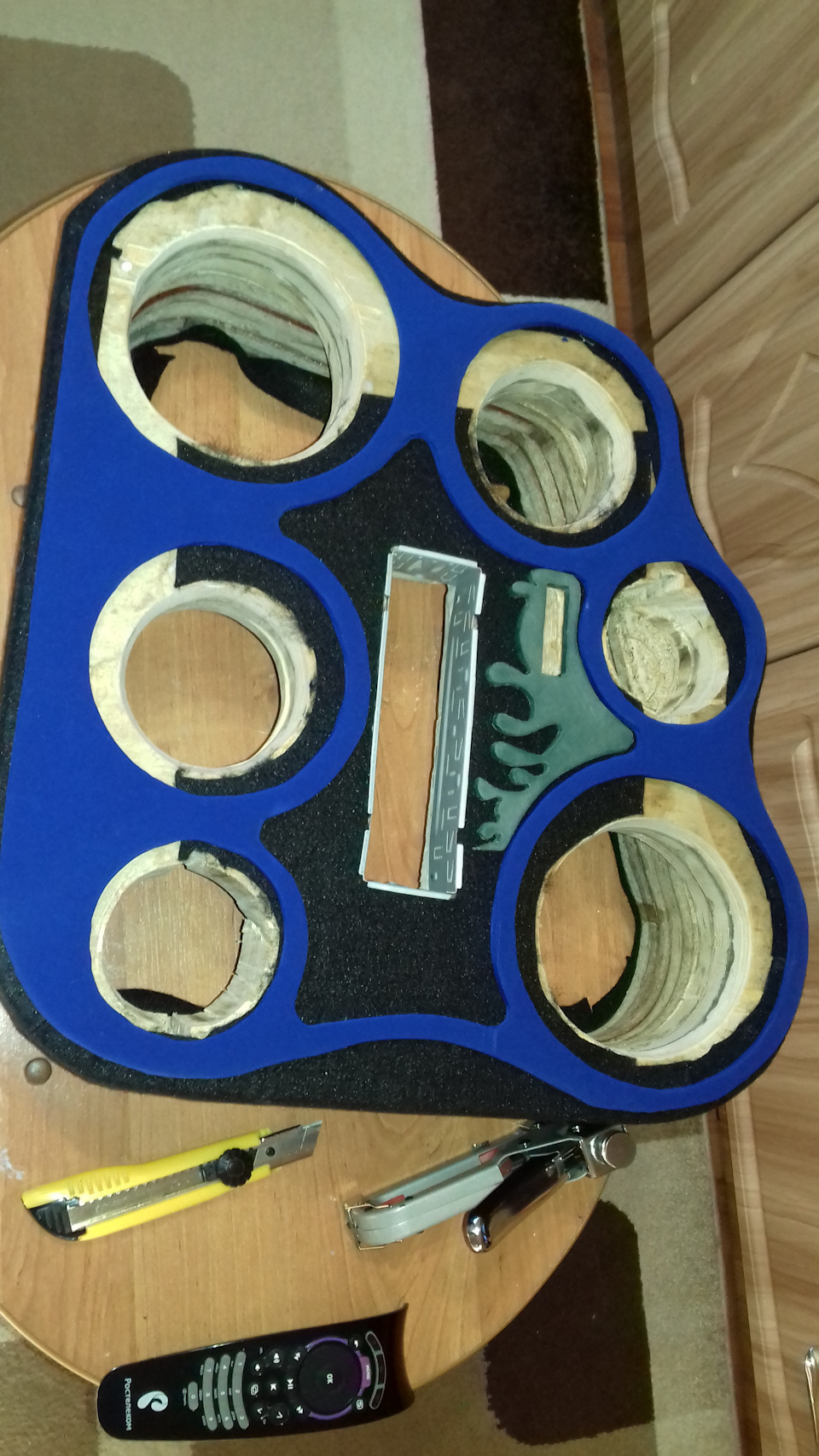

Видно нв фото что как не старался есть щели.

Так что просто так подмышкой его не поносишь))).
Ножки от чего не помню, но они резиновые с отверстием по середине для крепежа. Внутреннее убранство у него от компьютера, (я имею ввиду блок питания) 450W. С головой для магнитофона. Пришлось правда вытащить внутренности из корпуса и поставить так. Вентилятор стоит на против блока, и вытягивает все на ружу. А чтоб не получился затык воздуха, сделаны 2 отверстия и вставлены решетки, для забора воздуха из вне. Хотел сделать подсветку динамиков. Из пластмассы 5 мм было сделана клякса, в которой расположились кнопки включения цветов подсветки. Но не судьба. Лента стоит у нас дорого 600 рублей. А мне нужно всего 40-50 см от ее. Будем ждать Китай. Обязательно до делаю до конца, по случаю. Внизу, так сказать на подошве стоит по середине светодиод светит белым. Единственный что есть. Вечером светит как бы из под его, смотрится прикольно. Разводка самих проводов от выключателей проведена. Осталось за малым). Поет достойно. В магнитоле есть блютус, вход под флешку, возможность отвечать на телефон через магнитолу, и подсветка самой магнитолы 7 разных цветов. Ну вроде как-то так. Сотрите видео, если нравится делитесь видео. Мне будет очень приятно и стимул выкладывать что-то еще. А это что-то еще будет. Всем спасибо, не прощаюсь!

Музыкальный центр из автомагнитолы своими руками

С помощью подходящих инструментов вы можете переделать автомобильную магнитолу в устройство для домашнего прослушивания музыки. Вам необходимо подходящее оборудование, такое как блок питания. И в несколько шагов вы можете сделать автомобильную магнитолу устройством для прослушивания музыки в помещении.

Инструкция по созданию музыкального центра из автомагнитолы

Вам нужен блок питания для создания музыкального центра. Но он не обязательно должен быть новым. Если у вас есть старый компьютер, отключите его от сети и используйте его для своего проекта.

Хотя использование источника питания для подключения автомобильной стереосистемы в доме — это один из способов, вы можете это сделать, даже если у вас нет блока.

Электрическая схема соединений

Хотя большинство магнитол обладают разными количеством выходов и входов, отыскать метод подключения их к сети 220 Вольт при изготовлении домашней аудиосистемы несложно. Стандартная электрическая схема подключения кабелей выглядит так:

Для питания системы используется обычный блок питания старого ПК. Перед тем как подключить его к системе, нужно проверить, что устройство обладает достаточной мощностью, чтобы получить 5 ампер.

Необходимы разъёмы для подключения:

Источники питания типа ATX необходимо подключать через управляющие разъёмы. Они находятся на 24 – пиновой гребёнке.

На изображении показано, какие провода необходимо подключать к автомагнитоле.

Спинка устройства имеет следующий вид:

У различных видов магнитолы место установки питания, число выходов звука и иные параметры могут отличаться. Не меняются только цветовые обозначения кабелей.

Тестирование устройства

Для проверки музыкального центра вам необходимо сначала загрузить аудиофайл на портативный носитель информации c выходом USB. После этого включите музыкальный центр в сеть напряжения. Должен высветиться индикатор, подтверждающий включение.

Затем вставьте флешку в нужный порт USB. Если все действия были выполнены правильно, то динамики должны воспроизводить звук. Если звука нет, то прибавьте громкость или проверьте соединение всех контактов.

Музыкальный центр из автомагнитолы своими руками фото

Когда-то он работал хорошо. Четыре канала звука пригодились для подключения двух динамиков и двух вуферов. Для этого я модифицировал два канала, чтобы они могли воспроизводить только басы, используя простой в конструкции фильтр нижних частот.

Я заменил плохие колонки в моем дешевом телевизоре и теперь могу наслаждаться сериалами и видеоиграми с приличным звуком и басами.

Все обошлось мне почти бесплатно. Все детали в любом случае отправлялись в помойку.

Большую часть времени и усилий я потратил на выяснение принципов работы автоусилителя, собранного своими руками. После этого модификации просты и минимальны. Некоторые провода не работали, я добавил несколько перемычек. Единственная дополнительная деталь — это обычный 12в зарядник, который может дать питание нескольким усилителем, собранным из разного хлама.

Подобная модификация возможна с любым радио, но некоторые из них будут более сложными, поскольку каждая модель будет различаться и придется разбираться самостоятельно.

Процесс изготовления

Изготовление панели на автомагнитолу

Итак, решили сделать панель своими силами. В данном случае, точно не прогадаем. Итак:

Примечание. В некоторых случаях идеальным вариантом для донора рамки становится коробочка от старого DVD. Она подходит и по ширине (189 мм), и по высоте – (60) мм.

Примечание. Перед нами предстанет форма довольно грубая, требующая обработки.

Красим самодельную рамку

Примечание. Цвет для краски должен подбираться в зависимости от цвета торпедо автомобиля.

Устанавливаем панель на место

Блок питания для автомагнитолы

У вас ведь по-любому завалялась старая магнитола где-нибудь в гараже?

Почему бы не сделать музыку в гараж?

Техническое задание

Да, вопрос решается с помощью небольшого автомобильного аккумулятора. Но его работа ограничена по времени, да и заряжать его каждый раз – ну уж извините. Поэтому в данной статье пойдет речь о том, как же собрать своими силами простейший высоко стабилизированный блок питания для магнитолы, работающий от сети 220 Вольт.

Итак, наша главная задача – получить из переменного напряжения 220 Вольт, которое у вас в розетке, постоянное напряжение в 14 Вольт. Думаю, задача ясна и понятна. Но есть маленькое НО: магнитола + колонки + громкость на всю катушку = очень энергопотребляемое устройство. Она у нас будет “кушать” силу тока в несколько Ампер. По моим замерам среднее значение – это 1,5-2,5 Ампера, а при глубоком басе и все 5 Ампер. Все зависит от того, как вы выставите эквалайзер на магнитоле.

Следовательно, нам надо создать такое устройство, которое бы держало напряжение в определенном диапазоне – то есть от 13 и до 14 Вольт и выдавало приемлемую силу тока.

Схема и описание

Итак, схему в студию!

Но… подождите-ка. Чем-то напоминает эта схема ту самую схему Простого блока питания. Ну да, это и есть та самая схема ;-). Просто здесь есть свои нюансы. Главным козырем в этой схемы является регулятор стабилизатор LM350 или LM338. В чем же фишка этих стабилизаторов? И почему мы заменили старую добрую LM317?

Итак, ищем даташиты (это технические описания радиодетали) на стабилизаторы LM317,LM350 и LM338. Я знаю, что вы все лентяи, так что я за вас уже постарался и нашел их главные параметры:

LM317 – может выдать силу тока в нагрузку, и при этом не колыхнуть ярким пламенем, где то 1,5 Ампера. Не… это маловато.

LM350 – может выдать в нагрузку силу тока в 3 Ампера. Ммм, уже лучше.

LM338 – может выдать в нагрузку ток порядка в 5 Ампер! Ну это уже реально мощная штука!

Но опять же есть одно но: все стабилизаторы должны устанавливаться на радиатор, иначе они сдохнут от перегрева. В даташите пишут, что они защищены от короткого замыкания и перегрева, но я что-то все равно не доверяю этим защитам. Если уж коротнет при силе тока в 5 Ампер, микросхема улетит на тот свет к горелым транзисторам.

Для мощных блоков питания потребуется мощный диодный мост. Поэтому лучше взять диодный мост КВРС5010

который можно дешево купить на Али по этой ссылке. Если все-таки душит жаба, то можно собрать из мощных диодов, которые все равно придется покупать, что обойдется дороже.

Моя сборка

Настало время проверить все это дело на практике. Думаю, вы сами понимаете, что блоки питания я собирал из подручных материалов. Первым делом я нашел будущую заготовку под плату и выдрал оттуда все лишние радиодетали.

Очень кстати оказались четыре диода, те что слева внизу, два конденсатора приличной емкости и радиатор вверху справа. Как раз, то что нам надо!

Итак диоды КД203А. Можно любые другие, лишь бы выдерживали проходящую через них силу тока. Плату я переделывать не стал и оставил эти диоды.

Два конденсатора. Один на 2000мкФ, а другой на 100мкФ. В принципе, чем больше по емкости конденсатор после диодного моста, тем лучше. 2000 мкФ, думаю, будет вполне достаточно. Смотрим, чтобы напряжение на конденсаторах не превышало напряжение, которое на них написано. В моем случае я взял конденсаторы, которые могут спокойно работать в цепях до 50 Вольт.

Следующим шагом надо подобрать МОЩНЫЙ (!) трансформатор на 220—–>15-25 Вольт. Не вздумайте ставить туда трансформатор от ваших радиоприемников, китайских игрушек и прочей мелкой аппаратуры. Короче говоря, чем больше трансформатор по габаритам, тем лучше. У нас на работе куча этих трансформаторов, поэтому, вопрос с подбором нужного трансформатора сразу отошел в сторону:

Первым делом смотрим на паспортные данные трансформатора. Итак, тут все элементарно и просто. Там, где больше всего витков и есть первичная обмотка. Далее подключаем эту первичную обмотку к сети 220 Вольт и замеряем напряжение на вторичных обмотках. Смотрим, где есть напряжение, которое нас устроит (ну то есть от 15 и до 25 Вольт).

Трансформатор подобрали. Теперь осталось подобрать микросхему. Так как этот блок питания я делал на небольшие колонки, значит, магнитола будет кушать мало силы тока. Думаю, не более 3 Ампер. Поэтому, будем использовать стабилизатор LM350:

Тщательно подготовим ему место. Для этого берем мелкозернистую шкурку нулевку и зачищаем место для нашего стабилизатора.

Смазываем LM-ку теплопроводящей пастой КПТ-8

Зажимаем ее на радиатор. На этом самый трудный процесс закончен

Потом берем в руки паяльник и навесным монтажом спаиваем схему. Через часик у нас плата превращается в мощный блок питания! После получения нужного напряжения на выходе схемы с помощью переменного резистора, я паял туда постоянный резистор

На выходе получилось где-то 13,7 Вольт. Думаю, этого вполне хватит, чтобы раскачать пару небольших колонок.

Давайте попробуем зажечь лампу на 12 Вольт

Подаем на нее напряжение и вуаля!

Ну все, цепляем магнитолу к блоку питания.

Для тех, кому хочется мощнее

Но что если вам захотелось сделать автопати с корешами прямо в гаражном кооперативе? Разумеется, вы уже не будете раскачивать маленькие колонки, а следовательно, нужен мощный блок питания. Для этих целей как раз потребуется стабилизатор LM338, но к нему в придачу также нужен и приличный увесистый трансформатор. Напряжение лучше все-таки выставлять в пределах 14 вольт, так как при громкой музыке оно будет проседать. Все, конечно же, зависит от трансформатора и от басовых колонок. Про то, почему проседает напряжение, можно почитать в статье работа трансформатора.

Я сделал таких 4 блока питания. Один блок питания раскачивает магнитолу с басовыми динамиками, другие раскачивают тоже приличные колонки. А не проще ли было использовать простой выпрямитель, с которым заряжают аккумуляторы? На некоторых выпрямителях, особенно на самопальных, напряжение имеет пульсации, что в конечном итоге и повлияет на качество звучания. В динамиках будет слышен фон. Фон – это посторонний звук, который мешает звучанию. А наш блок питания имеет на выходе чистое постоянное напряжение, поэтому звук у нас будет чистый и мощный

Готовые модули на Алиэкспрессе

В настоящее время уже ничего не надо придумывать. Достаточно купить готовый модуль и на его базе собрать блок питания для магнитолы. Такой модуль стоит от 4$ и по качеству и энергозатратам будет даже лучше, чем вышеописанный блок питания:

Глянуть и купить можно по этой ссылке.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

магнитофон из магнитолы

Комментарии 103

загорелся твоей идеей, сделал себе похожее смотри сюда www.drive2.ru/b/1845724/

классно получилось, +100 к прямым рукам))…

не перегревается? просто вентилятор на блоке воздух гонит внутрь или наружу? от этого температура сильно зависит

а кассеты куда вставляются интересно

Это старая моделЬ, там бабины.

Пионер очень хороший.

Как аккуратно! 5 баллов.

Добавь еще в угол короба одну маленькую пищалочку через конденсатор и услышишь сразу горааааздо больше))

Офигенный пионерчик. Это еще из тех хороших и надежных. Пользую такой уже лет 6. Очень доволен им. И звучание классное. А такие колонки в гараж лучше делать со старых Маяковских или радиотехника колонок.

Объем для звучания динамика где? все съела магнитола и блок питания… Для того чтоб динамик работал нужен герметичный объем. А для вентиляции электроники нужен доступ воздуха…

Хорошо сделано, аккуратно.
У меня в гараже от блока питания компа питается автомагнитола, установленная под верстаком, от нее провода на колонки по углам гаража.

По моему это не колонка, по крайней мере динамик на сабик смахивает

Не слушайте этих «мастеров» как радио для гаража — отлично.

норм, надо тоже в один корпус все собрать, а то валяется все по гаражу )))

4-е канала, 4-е динамика- все будет гуд!

Класненько!
А чевойто один динамик, а не пара?

не знаю. просто решил сделать один

А-а-а!
Ну хозяин барин.
Удачи и здоровья!

не знаю. просто решил сделать один

Можно по типу компьютерных колонок сделать — вторую подключать через разъем в первой!

Классный бумбокс получился!))

я сначало подумал запихали процессорный магнитофон в гараж потом, приблизил оказался пионер ущербный, у меня в такая же с виду carrozeriя deh p630

какой вы добрый…
и скромный…

какой вы добрый…
и скромный…

естественно, я просто подумал жирно голову ценой за б/у в 8 тыс в гараж пихать, а потом приблизил а это пионер

Задумка на 5, подход хороший. Но зачем всё в один корпус?
Колоночкам дало было отдельные корпуса сделать. Можно даже не считая параметры. Куда уж лучше смотрелось бы.

Хотелось более лаконично сделать + мобильность, можно в другие помешения в доме, можно во двор вынести.

из 18 фанеры мобильность?
Надо было 3 таких ящика сделать.
один с магнитолой и бп. 2 других колонки.
Ну и подключение контактами под зажил либо тюльпаны
А колонки можно сделать чтобы на основную вешать сбоку.
Ну это моё ИМХО.
Сам все никак не доделаю чтото но подобие. Только колонки у меня от старого центра.

Из 18 фанеры бООльшие колонки собирают. Чтобы бабахало. )))))
Тут и 10 бы подошла за глаза.

Ды что под рукой было то и использовал.

Из 18 фанеры бООльшие колонки собирают. Чтобы бабахало. )))))
Тут и 10 бы подошла за глаза.

из фанеры большие колонки не собирают.

Я сам собирал. R30 под саб. Работал в конторке по производству профессиональной акустики

фанера звучит. ящик должен быть инертным.

Из доступного.Есть спец. плотный МДФ. Просто супер.
В самом крайнем случае импортная жесткая дсп.

А мне наоборот нравится как звучит фанера. А МДФ как то глухо

Не в обиду, но магнитофон из магнитолы, масло из масла.
А вообще оч.круто получилось. Молодца.

Хороший мафон получился. Вот тоже хорошее видео про подключение автоаксессуаров к 220в

Можно подключить крону, через диод и память сбиваться не будет.

Это как? Где прочитать можно?

Можно подключить крону, через диод и память сбиваться не будет.

Если не включать магнитолу, то думаю надолго.

тоже сдохло радио, а где-то древний алпайн валяется и пара динамиков, надо замутить бумбокс.

Ничего себе аппаратчик у тебя завалялся. А так работа на высоте, только бы два динамика, и две пищалки.

давно хочу себе такую же приблуду сделать, только из 4х динов

стерео надо было мутить, как бумбокс, место на полке позволяло )))

Интересная реализация) тоже думаю сделать что то подобное, но скорее всего колонки в отдельный корпус сделаю

А я свою до сих пор пользую a-a.d-cd.net/76f4dfu-960.jpg уже на 3-м авто )))

блок не особо подходящий лучше АТ с кнопкой от старых

Молодец.
Я думаю магнитолку пристроить на даче, на кухне… В мебель.

А еще можно определить тип усилителя в магнитоле и посмотреть поддерживает ли он мостовое включение динакмика. Все равно остальные каналы у тебя в воздухе висят.

Духовка)) блок греется мафон греется

Не глупости. Блок от компа греется довольно сильно. Врежь кулер от компа.

+1… блок от компа греет, магнитолке плохо будет.

Подметил суть))) штекер надо купить

Точно такой Пионер работает у меня в мастерской «музыкой». Правда на колонки 15АС.

Здесь реализация неправильная.
1. Магнитофону и блоку питания, нужно охлаждение.
2. «Динамик» плохо играет в зарытом ящике такого объема.

Самый простой способ получить приемлемый результат — сделать заднюю стенку перфорированной.
«Динамик» получит объем, а магнитола и бп приток свежего воздуха который будет гонять динамик.

в блоке питания есть вентилятор от того и охлаждение. А вокруг магнитолы там места больше чем когда она установлена в машине. Динамик маленький, неушто ему объема мало?!

А откуда и куда, этот вентилятор тянет воздух?
В машине, вокруг магнитолы целый салон, шахта магнитолы не не закрыта сзади ничем, и торпеда тоже закрыта только со стороны салона.
Динамик маленький но ход его диффузора — большой. Ему нужно литров 30 для дыхания.

Из корпуса БП наружу, короб не герметичный возбух внутрь все равно проходит. Не знаю как с маггитолой, а с БП точно все нормально.

Этой «негерметичности» недостаточно.
Нужно делать или перфорацию или прорези.

Ну может сделаю сзади дырку аля фазоинвертор

Муз центр из автомагнитолы своими руками

Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство. Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

Стандартный путь

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Схема электрических подключений

Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:

В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:

Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:

На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:

В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты.
Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого производителя, способна «раскачать» домашние колонки без потерь в качестве воспроизведения звука.
А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Выбор автомагнитолы

Так как по умолчанию для создания самодельной акустической системы мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола.
Но эта «любая» должна всё-таки обладать минимальным набором функций:

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров.
И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Создаем домашнюю акустическую систему

Итак, суть вопроса нам ясна. Автомагнитола с динамиками(см.Как выбрать динамики для автомагнитолы своими силами) давно уже лежат рядом на столе и «просятся в бой». Теперь только нам одним не понятно, как нам «подружить» 12-ти вольтовое оборудование с 220-тью вольтовой переменной сетью?
Должен вам сказать, что эта задача имеет несколько решений, которые и содержит нижеизложенная инструкция о том, как подключить автомагнитолу от сети 220.

Способ первый: подключение через самодельный понижающий трансформатор

Данный способ является самым сложным и трудоёмким. Хотя уровень современной электронной техники и позволяет нам от него полностью отказаться мы, в силу того, что рассматриваем все способы о том, как подключать автомагнитолы к 220 в всё-таки уделим ему должное внимание.

Подготовка

Итак, прежде чем произвести подключение автомагнитолы к сети 220, нам придётся своими руками создать понижающий до 12 вольт трансформатор.
Для чего нам понадобятся:

Понижающий трансформатор 220/36 Вольт

Созидание

Дабы максимально облегчить поставленную задачу и не разбирать саму обмотку трансформатора, мы используем свободное пространство площади магнитопровода. Обматываем свободную площадь магнитопровода изоляционным материалом и наматываем на него произвольной длины кусок выбранного нами провода.
Допустим, у нас получилось семь витков.
Для того, чтобы рассчитать нужное для понижения напряжения количество витков и длину провода нам необходимо проделать следующие процедуры:

Снимаем показания с семи витков провода

Для эстетики и удобства на кронштейн прикрепляем дополнительную колодку и присоединяем к ней выводы.

Колодка клемм выводов

Не обольщайтесь, помимо проделанной работы нам потребуется к получившемуся девайсу, для выпрямления тока и снятия его пульсации, подключить диодный мост (диоды можно взять самые распространённые – Д226). Затем подключить с нагрузкой, последовательно дроссель с большой индуктивностью (можно из лампового приёмника или же от ЛДС 402 ватт) и параллельно два конденсатора К50-18 50 вольт по 10000мкф каждый.
В итоге вся схема должна выглядеть примерно следующим образом:

Схема подключения конденсатора

Совет! Все перечисленные комплектующие можно найти в выброшенном на свалку ламповом телевизоре.

Диодный мост может быть изготовлен как из отдельных диодов…

Самодельный диодный мост

…так в виде монолитной конструкции (сборки)…

…которая предпочтительнее в силу своей низкой стоимости и компактности. Единственным минусом можно считать полную его не ремонтопригодность, так как при выходе из стоя одного диода придётся менять весь монолит.

Подключение

Далее собираем всю цепь, получившуюся конструкцию помещаем в приготовленный заранее корпус, подключаем автомагнитолу с динамиками и наслаждаемся с друзьями музыкой. При этом, как бы невзначай, проронив в беседе с ними словосочетание «самодельный музыкальный центр»)))

Способ второй: подключение через стационарный блок питания

Как мы ранее выяснили, все автомагнитолы «питаются» постоянным током и требуют для своих нужд 12 вольт, ни больше — ни меньше. Как раз данные выходные параметры имеют стационарный бесперебойные блоки питания и различные сетевые адаптеры.

Как подключить автомагнитолу от сети 220 через сетевой адаптер

Выбор блока питания

При выборе данного устройства необходимо обратить внимание на силу тока при выходе, она должна быть не менее пяти ампер. Следует учитывать, что при максимальных нагрузках автомагнитола может потреблять до 10-15 ампер, но повторюсь – только при максимальных нагрузках!
Конечно же, в продаже имеются и более мощные блоки питания, созданные специально для этих целей, но цена их такова, что вся целесообразность создания самодельной акустической системы сводится на нет.

Подключение

Отрезаем стандартный разъем автомагнитолы, который предназначен для подключения к автомобилю, и зачищаем концы проводов питания для присоединения их к сетевому адаптеру или к бесперебойнику. Проводку динамиков можно оставить в старых разъемах и собрать акустическую схему через стандартные «коннекты».
В целом схема подключения автомагнитолы выглядит следующим образом:

Схема как подключить автомагнитолу к сети 220

Естественно, вместо АКБ мы подразумеваем бесперебойный блок питания или же сетевой адаптер, который на выходе выдаёт необходимые стабильные 12 вольт. Как видно из фото, подключение ничего сложного собой не представляет: подключаем магнитолу в обычном порядке и наслаждаемся приятной музыкой.

Способ третий: подключение через блок питания от стационарного компьютера

Так как тема статьи уже полностью раскрыта и смысл третьего способа уже понятен, переходим сразу к делу.

Подготовка блока питания к работе

Преимущество данного метода в том, что найти старый и рабочий компьютерный блок питания не составляет ни какого труда, а спрос на бу устройства до того низок, что его можно приобрести на любом радиорынке или в компьютерной мастерской практически за бесценок.
Хотя, в большинстве случаев бывшие в употреблении блоки питания от персональных компьютеров находятся в рабочем состоянии, прежде чем подключить к автомагнитоле, его необходимо проверить, и если это необходимо подготовить к работе:

Внимание! Перед каждым вскрытием блока питания его необходимо отключать от сети!

Как подключать автомагнитолы к 220 в: дефектные конденсаторы

Совет! Перед началом ремонта блока питания своими руками необходимо разрядить высоковольтные электролитические конденсаторы выпрямителя выходного тока путём параллельного подключения к контактам конденсатора резистора сопротивлением в 100 или 200 кОм на несколько секунд.

Ну и в завершении подготовки компьютерного блока питания, для пущей солидности, его можно покрасить из аэрозольного баллона краской-спреем (имеется в продаже любого автомобильного магазина) под цвет интерьера комнаты или всей акустической системы.

Подготовка к подключению блока питания типа АТ

Каждый компьютерный блок питания имеет несколько жгутов питания с выходными разъёмами, где провод чёрного цвета является минусовым или общим, а на жёлтый провод подаётся нужные нам 12 вольт.

Подключение автомагнитолы к сети 220 через жгуты блока питания

Так как компьютерный блок формата АТ не имеет дежурного блока питания «+5» или иначе как «Standby» и выходного напряжения в 3,3 вольта, то при его включении на его выходах «+12V», «+5V», «-12V», «-5V» напряжение появляется сразу. Поэтому при наличии «а-тэшного» блока питания (АТ), нужные провода «откусываются», и к питающим проводам автомагнитолы подключается вся вышеизложенная акустическая схема.

Подготовка к подключению блока питания типа АТХ

В случае блока питания типа АТХ требуется некоторая доработка. Дело в том, что данный тип БП (блоков питания) оснащается дежурным источником тока напряжением в +5 вольт (Standby).
Данный дежурный источник тока работает постоянно при подключении БП к сети в 220 вольт и вводит всю систему в «спящий» режим. Поэтому, если вы хотите чтобы на выходных каналах сразу после включения БП появлялись предусмотренные напряжения «+12V», «-12V», «+5V», «-5V». «+3.3V», вам необходимо замкнуть его контакты разъёма путём установки перемычки на чёрный и зелёный провод.

Как подключить автомагнитолу к 220 своими руками через БП ATX

Подключение к блоку питания автомагнитолы

Наверное, вы уже в курсе, что у автомагнитолы так же имеется спящий и рабочий режимы, и как только водитель замыкает поворотом ключа зажигания электрическую цепь, автомагнитола автоматически переходит из режима «sleep» в режим «active».
Из этого следует, что если мы подключим основные провода автомагнитолы чёрный – минус (Ground) и жёлтый – плюс (Battery), к которым подключается напряжение бортовой сети автомобиля, к соответствующим выводам блока питания, автомагнитола не включится, она будет находиться в «спящем» режиме. Дабы исключить данное недоразумение, нам придётся найти красный провод с маркировкой «АСС», который в штатной схеме подключён к замку зажигания, и соединить его с жёлтым проводом автомагнитолы, после чего автомагнитола будет запускаться сразу же при подаче на неё напряжения.

Подключение автомагнитолы к сети 220

На этом инструкция о том, как подключить своими руками автомагнитолу от сети 220 подходит к концу. В завершении хотелось бы обратить ваше внимание на то, что для «домашнего» варианта очень удобны автомагнитолы с дистанционным пультом управления.
Согласитесь, в автомобиле пульт ДУ всё равно в основном лежит без дела, а дома каждый раз вставать и идти к магнитоле для переключения трека или же для регулировки громкости как то не очень удобно. С пультом процесс прослушивания музыки будет происходить намного проще и комфортнее.

Создаем усилитель из музыкального центра своими руками. Музыкальный центр своими руками

Сегодня по сети обсуждают несколько идей, как сделать музыкальный центр своими руками. На нашем портале решили не отставать от жизни, собрали задумки вместе, результат представляем вниманию читателей. Захватывает мысль, что из единственной покупной и недорогой детали с участием старого хлама возможно собрать работоспособную музыкальную систему. Поделка сопрягается с усилителем, к примеру, для электрогитары. Как часто случается в жизни, главная задача: собрать разрозненные части, а также уберечь аппаратуру от неправильной эксплуатации. Посмотрим, как сделать музыкальный центр собственноручно.

Как подключить автомагнитолу дома через блок питания

Сперва отметим, что стандартный разъем DIN магнитолы в данном случае не понадобится. Необходимо его аккуратно срезать кусачками, а провода зачистить с целью их дальнейшего присоединения к динамикам и блоку питания. Оговоримся, что сила тока у блока питания по линии +12 В должна быть не меньше 12 А (в идеале — 15-20 А). Максимальный ток по линиям +5 В и пр. значения не имеет. В качестве точки подключения блока к магнитоле можно использовать любой разъем, но оптимальный выбор — разъем подключения жесткого диска.
Следует отметить, что эксплуатируется два подхода к решению вопроса подключения проводов. Одни умельцы самостоятельно мастерят переходник, другие же просто обходятся спайкой проводов. Разумеется, спайка обеспечивает лучшее качество передачи тока, но это требует обрезания разъема, что затрудняет дальнейшее использование БП по его прямому назначению. Также иногда можно найти в магазине радиоэлектроники подходящий коннектор заводской штамповки, что является наиболее предпочтительным вариантом.

Итак, провод красного цвета — 5 В, желтый провод — это 12 В (ему в магнитоле соответствует красный), черный — заземление (ground окрашен в черный и на магнитоле). Теперь — алгоритм запуска блока питания без участия материнской платы.

Необходимо взять в руки самый большой разъем (подключается к «материнке»). Там необходимо замкнуть два соответственных контакта. Делается это при помощи обычной канцелярской скрепки или булавки. Пока она воткнута, напряжение подается по всем проводам. Если же цепь разомкнуть, электроэнергия отключается. Хорошо, когда на блоке есть штатная кнопка выключения. Тогда булавку можно оставить насовсем и даже припаять. Подключение динамиков и дополнительного оборудования осуществляется в обычном порядке.

Из чего собрать музыкальный центр

В основе изобретений лежит умение использовать чужие детали для создания новых вещей. К примеру, микроконтроллеры уже давно составляют часть сложной аппаратуры, но никогда еще их использование не выглядело столь простым, как в начале XXI века. Встраиваемые микросистемы позволяют проигрывать массу форматов, включая флэш-карты памяти. Это позволяет использовать микросхемы для декодирования сигнала. Большинство стоит 1000-2000 рублей и дополняется пультом управления.

Напряжение питания у устройств: +5 или +12 В, что позволяет легко сопрягать цифровую технику со стандартным компьютерным блоком питания. Микросхемы усилителей доступны на прилавках интернет-магазинов и столичных рынков, возможно по отдельности набрать эквалайзеры и прочие элементы музыкальной системы вместе с регулировочными ручками. Это позволяет конструировать акустические конгломераты по собственным потребностям.

В видео на Ютуб обсуждается возможность создания самостоятельно музыкального центра из встраиваемой микросистемы MP2896. В продаже множество прочих. Плюс в возможности выбора. Старую музыкальную систему используйте с толком. Известно, что у современников отпала надобность в кассетных магнитофонах, две нижние деки убираются вместе с головками предусилителя и прочими ненужными вещами. Внутри остается радио с проигрывателем дисков. Кстати, последний замените на DVD привод, загвоздка лишь в распознавании формата.

Вместо дек остается поставить пару современных широкополосных динамиков, чтобы получить некое подобие бумбокса. Плюс в красивом внешнем виде, удобных элементах регулировки, отсутствии внешних колонок. Внутри уже стоит блок питания, дополнительный большой плюс. Стандартов USB старая техника не знала, следовательно, неотъемлемой частью процедуры станет встраивание кард-ридера либо интегрированной микросистемы наподобие названной выше. Отдельные новинки техники наши читатели осмотрят на сайте electronshik.ru, где выставлены и цены. Приводим характеристики MP2896:

Имеются ограничения по файловой системе носителей, пульт управления. В результате видим устройство с напряжением питания 5 В, которое читает флэщки, принимает радиовещание, пропускает через эквалайзер формируемый внешний звук. Остается добавить сюда усилитель низкой частоты и динамики, чтобы получить работоспособную систему.

Выбор автомагнитолы

УАЗ 469 Старичок Бортжурнал установил генератор 90А
Так как по умолчанию для создания самодельной акустической системы мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола. Но эта «любая» должна всё-таки обладать минимальным набором функций:

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров

И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности

. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Развитие цифровой электроники заметно не только в быстром устаревании средств вычислительной техники, но и в быстром моральном устаревании автомобильной электроники.

На примере автомагнитол практически все доступные достижения прогресса встраиваются в эту аппаратуру, вместе с улучшением потребительских свойств значительно снижается и их цена. Некогда недоступная по цене MP3 автомагнитола — мечта автомеломана, сейчас стоит чуть больше 1000 рублей. Такая ситуация приводит к тому, что в хозяйстве появляются вполне работоспособные ненужные приборы. Как-то волей судьбы находился долгое время в 150км от большого города. В ненастную погоду время приходилось коротать у телевизора показывающего в наш век прогресса всего два эфирных канала, точнее два зомбоканала. В диапазоне FM сотовый телефон принимал только одну радиостанцию с широким репертуаром густо замешанным гопстопными песнями. Вот здесь и вспомнил о старой вынутой из машины автомагнитоле. В виду наличия свободного времени решил сделать стационарный самодельный радиоприемник с возможностью приема радиостанции «Маяк» в средневолновом диапазоне. Тем более все дополнительные части в виде громкоговорителя и блока питания имелись, а рамочная антенна осталась после изготовления детекторного приемника.

Варианты схемы подключения автомагнитолы

Volkswagen Golf VI Бортжурнал Подключение видеорегистратора через блок предохранителей Golf 6

Как было подмечено выше, основная цель установщика — по возможности следовать предписаниям и инструкциям производителя. Основная инструкция — это схема подключения автомагнитолы, которая обычно отличается лишь расцветкой проводов. Тем не менее, они всегда подписаны, благодаря чему очень просто произвести замену старой магнитолы на новую, даже если разъемы не совпадают. В таком случае вполне подойдут старые провода, ведущие к динамикам, антенне, а также сабвуферу и усилителю, если они есть. Не обязательно менять и провода питания, если их состояние не вызывает опасений, черный кабель заземления или массы, он же «ground», также можно оставить прежним. Таким образом, опираясь на цветовую схему подключений, приладить новую магнитолу можно всего лишь за какие-то пять минут.

Сборка радиоприемника

1. В качестве блока питания применил малогабаритный китайский импульсный блок питания, но подойдет любой блок питания с выходом на 12 вольт и нагрузкой от 1,5-2 Ампера. Блок питания разместил на пластиковой панели закрепленной на стенке ящика. Провода питания автомагнитолы зачищены и подключены к клеммам блока питания.

2. Установил динамик и панель для защитной сетки.

2. Антенну решил сделать встроенной. Для опытов была собрана рамка из подручных материалов. Размер диагонали рамки 200мм, на рамку намотал 16 витков провода в эмалевой изляции. Подключив рамку к приемнику и принял радиостанцию «Маяк» на средних волнах на частоте 549кГц. В дальнейшем рамка была доработана и изготовлена из CD диска со снятым зеркальным слоем. Хочу отметить, что испытывалось несколько старых автомагнитол, аппарат фирмы Pioneer DEH-3700MP напрочь отказался работать на СВ с рамкой и просил кусок провода длиной 1-1,5 метра.

3. Рамку закрепил на боковой стенке ящика радиоприемника.

4. Автомагнитолу закрепил в ящике при помощи скобы сделанной из четырех звеньев монтажной ленты. С одного конца скоба крепится гайкой к магнитоле, а с другого скоба крепится винтом к нижней крышке ящика.

Музыка это то, от чего многие не в состоянии отказаться ни дома, ни на отдыхе, ни даже за рулем автомобиля. А что надо для музыки – знают все! Нет, мы сейчас не об инструментах, оркестре и исполнителях, мы прежде всего об устройствах, которые в состоянии ее воспроизвести. У нас дома это музыкальный центр, на природе портативная магнитола, а в машине магнитола. А что делать если есть автомагнитола, а музыку надо слушать дома? На самом деле автомагнитола вполне способна заменить музыкальный центр, здесь надо лишь подать на нее питание, подключить акустику, но и подумать на счет корпуса. Именно о таком варианте апгрейда автомагнитолы, когда из нее можно сделать музыкальный центр, мы и поговорим в нашей статье.

Этап подключения динамиков

Распиновка разъемов компьютерного блока питания

У многих подключение динамиков может вызывать озадаченность. Вполне реальная картина, когда в автомобилях, особенно старых, есть всего два динамика, а схема новенькой автомагнитолы предусматривает наличие как минимум четырех. Не стоит отчаиваться, из любой стереосистемы можно сделать квадросистему. Потребуется лишь выбрать удачные места для врезки. Чаще всего в поле зрения тюнеров попадают дверные карты (передних дверей), но это, скорее, дело фантазии.

Помимо самих динамиков и проводов автолюбители также покупают специальные короба, в которые помещаются динамики. Это и акустический эффект улучшает, и значительно упрощает монтажные работы. Кроме того, необходимо хорошенько упрятать проводку, чтобы ее не было видно, отсутствовал риск перелома жилы, и пассажиры не смогли случайно задеть ее ногами.

Динамики помещают в специальные короба, что улучшает акустический эффект и упрощает монтажные работы

Если за основу взять схему подключения автомагнитолы Pioneer, то дело должно обстоять примерно следующим образом. На правый передний динамик должен идти «плюсовый» серый провод и «минусовый» серо-черный. Левый передний: белый — на «плюс» и бело-черный — на «минус». Правый задний динамик требует фиолетового («+„) и фиолетово-черного (“-») проводов. Ну и левый задний динамик: на него необходимо выделить зеленый и зелено-черный провода, это, соответственно, «плюс» и «минус».

Когда в вашем распоряжении есть всего лишь два динамика, и установка дополнительной пары не планируется, можно легко обыграть этот момент. Для этого необходимо соединить между собой «минусовые» провода левых динамиков, затем то же сделать с «плюсовыми». Подобные манипуляции следует провести с проводами динамиков правой стороны. Все это подключается к двум динамикам. Некоторые практикуют изоляцию проводов для задней пары динамиков, оставляя лишь кабели для фронтальных левого и правого динамика.

Что взять за основу музыкального центра из автомагнитолы

Итак, что надо мы примерно знаем:

Блок питания; — акустику; — корпус.

…так как же попробовать реализовать это все с минимальными затратами? Если оглянуться вокруг и присмотреться, то можно найти вещи, которые практически по всем параметрам соответствуют нашим требованиям, при этом вложения в них минимальны. Вот например старый системный блок, если извлечь из него все уже «отработанные внутренности» и при условии что у него рабочий блок питания, то это просто идеальный вариант для нашего случая. Именно о том, как сделать музыкальный центр из старого системного компьютерного блока и автомагнитолы мы и продолжим наше повествование.

Прежде всего необходимо найти нашего донора. В нашем случае это старый системный блок, но с рабочим БП. Для установки магнитолы в корпус необходимо будет поработать над ним. Первым делом необходимо удалить перегородку под установку материнской платы.

Далее надо будет на фронтальной стороне вырезать окошко под установку магнитолы. Расположить это окошко лучше всего чуть ниже, для устойчивости и в месте, где есть сплошная жестяная пластина, для лучшей жесткости при установке.

В любом случае, после установки магнитолы ее придется дополнительно крепить к корпусу с помощью импровизированных уголков и ленточек, которые можно нарезать из извлеченной перегородки.

Также потребуется крепеж, ну это само собой.

Теперь, после того как механическая установка магнитолы закончена, приступаем к монтажу акустики. Конечно, настоящей акустикой это не назовешь, всего лишь 4 динамика, да тонкие жестяные стенки от боков системного блока, в которых прорезаны установочные отверстия под динамики.

Прорезать отверстия можно с помощью электролобзика.

Для того, чтобы стенки были чуть пожестче, а звук соответственно получше, можно приклеить к стенкам дополнительный шумоизоляционный материал, вроде того, который применяется для шумоизоляции на машинах. Теперь после того как механическая часть установки автомагнитолы окончена, и музыкальный центр обрел уже почти свои конечные внешние черты, можно приступить и к электрическому присоединению магнитолы.

Различные способы подключения

Как запитать от самодельного трансформатора

Начнём с самого трудоёмкого способа включить магнитолу: с помощью понижающего трансформатора, сделанного своими руками. С учётом широкого ассортимента в магазинах электротоваров к этому методу прибегает всё меньшее число автомобилистов, ведь сидеть и самостоятельно собирать 12-вольтовый агрегат — удовольствие небольшое. Проще сходить и купить готовый. Однако, если в средствах человек ограничен, приходится действовать по старинке.

Старый понижающий трансформатор (в этом примере фигурирует 36-вольтовый). Изолента. Мультиметр. Калькулятор. Изолированный провод сечением 0,5–0,8 мм и длиной около 0,9 м.

Прежде всего узнайте, какое напряжение будет приходиться на 1 виток вторичной обмотки трансформатора. Для этого намотайте 7 витков нового изолированного провода поверх старого, после чего подключите устройство к сети. С помощью мультиметра измерьте напряжение на концах провода вторичной обмотки. Допустим, оно составило 2,9 вольта. Витков было сделано 7, следовательно, на каждый приходятся примерно 0,41 вольта.

С помощью мультиметра измеряется напряжение на выходе трансформатора

Зная это число, мы можем рассчитать, какое количество витков должна иметь обмотка для того, чтобы на выходе было 12 вольт. 12 делится на 0,41 — получается 30. Столько раз следует обмотать изолированный провод поверх старого. Теперь снимите провод, которым были сделаны 7 пробных витков, и измерьте его длину — 126 см в нашем случае. Это число делится на 7 — получается 18. Такова длина одного витка в сантиметрах. Далее 18 умножается на 30 — получается 540 (см). Для создания трансформатора понадобится провод именно этой протяжённости. Поскольку магнитола потребляет постоянный ток, а в сети он переменный, его необходимо выпрямить (а заодно и снизить пульсацию). Для этого к трансформатору с новой 30-витковой обмоткой подключается диодный мост, собранный из 4 стандартных диодов Д226, плюс дроссель, индуктивность которого должна быть как можно выше (найти такой можно в старом ламповом телевизоре или радиоприёмнике). Дроссель подключается параллельно с парой конденсаторов ёмкостью не менее 1000Мкф. Схема готового 12-вольтового трансформатора выглядит так:

Трансформатор с подключённым диодным мостом и дросселем

Подключение с помощью зарядного устройства

Как уже упоминалось выше, автомагнитола потребляет постоянный ток напряжением 12 вольт

При выборе адаптера в магазине автовладельцу также следует обращать внимание на силу тока на выходе трансформатора — она не должна быть меньше 5 ампер. Оптимальный вариант — адаптер на 6,5 ампер:

Адаптер на 12 вольт, сила тока на выходе 6.5 ампер

Далее стандартный разъём, с помощью которого магнитола подключается к машине, отрезается, концы проводов зачищаются, соединяются с кабелем адаптера и изолируются.

Здесь вместо АКБ (аккумуляторная батарея) подключается готовый адаптер

Подключение с помощью компьютерного блока питания

Блок питания можно либо купить с рук, либо снять со старого компьютера. Перед подключением он разбирается и осматривается на предмет наличия вздувшихся конденсаторов. Если таковые нашлись, их необходимо заменить.

Вздувшиеся конденсаторы в блоке питания подлежат замене

После предварительного осмотра блок собирается. Нужно обратить внимание на жгуты питания с разъёмами. Чёрный провод в них является общим, т. е. «минусовым». Жёлтый — это те самые 12 вольт, необходимые магнитоле.

По жёлтому проводу подаётся 12 вольт

Блок питания формата АТХ придётся дорабатывать, поскольку у него есть дежурный источник тока Standby, который в компьютерах работает постоянно (даже когда система находится в спящем режиме). Для получения на выходе необходимого напряжения в разъём блока придётся поставить перемычку, замкнув зелёный и чёрный провода. Только после этого можно подключать магнитолу.

Перемычкой замыкаются чёрный и зелёный разъёмы

Как подключить автомагнитолу к бытовой сети электропитания: видео

Так сложно ли подключить магнитолу к сети? Как видим, не очень

Главное, ничего не напутать в представленных выше схемах и соблюдать особую осторожность, снимая конденсаторы. В некоторых из них, вероятно, сохранился остаточный заряд

Блок питания самодельного музыкального центра

Напряжение питания компьютерного блока питания идеально подходит для проектируемых современных устройств, +5 и +12 В. От первой лини питается микросистема, от второй – заряжается аккумулятор (потребуется докупить). В отсутствие сети музыкальный центр работает автономно. Чтобы обеспечить положенные 5 В и не перегревать микросхему, на сайте sinava.ru представлена готовая схема преобразователя постоянного напряжения 12-5 В.

На рисунке видно, что микросхема LM7805 преобразует напряжение в нужный формат. Конденсаторы впаяны для фильтрации гармоник. Электролитические имеют пробивное напряжение 25 В, прочие (с прямыми обкладками на схеме) – 50 В. Не забывайте правильной полярностью ставить элементы. На схеме для удобства положительные электроды электролитических конденсаторов обозначены плюсиками. И лучше не включать микросхему на повышенном напряжении, чтобы не перегрелась.

Прочее интересное: на Ютуб предлагают сделать раздельные тумблеры питания в музыкальном центре для усилителя низкой частоты и встраиваемой микросистемы, провести разъем jack к усиливающему каскаду. В результате становится возможным использовать ящик в виде усилителя для электрогитары. Какие внутрь добавить микросхемы для эффектов, думайте сами. Не запрещается одновременно использовать вход aux. Это дает шанс подыгрывать любимым артистам либо петь на караоке. Сопровождение, понятное дело, уже должно присутствовать на флэш носителе.

Учтите, что при работе усилитель низкой частоты сильно греется. Хостовая микросхема должна располагаться на значительных размеров радиаторе из алюминия или другого металла, хорошо проводящего тепло (медь). По схожему признаку нужный элемент возможно вычленить из конструкции заводского старенького музыкального центра: ищете самый тяжело нагруженный (с массивным радиатором) ключ, скорее всего, самый нужный.

Отсюда идут провода на динамики. Дорожки по печатной плате проследите вооруженным или невооруженным глазом.

Остается понять, какое напряжение питания использовалось в старой аппаратуре, чтобы состыковать все воедино. Нужно просчитать входные и выходные напряжения:

Кстати, из советского переносного магнитофона возьмите блок питания (если компьютерный не устраивает). Не факт, что там найдутся указанные напряжения, но схему преобразования 12-5 В мы уже привели (найдете и прочие по аналогии). Полагаем, что возможно раздобыть нечто подобное для каждого случая. Сделайте это, компьютерный блок питания не отличается легким весом, следовательно, таскать железо удовольствия мало. Рассчитан блок ПК на потребляемую мощность выше 350 Вт, которая просто по определению не пригодится в самодельном музыкальном центре.

Разберемся, как подключить усилитель к автомагнитоле

Здесь потребуется кабель питания усилителя от аккумулятора, предохранитель, провод соединения линейного выхода магнитолы с линейным входом усилителя. Чтобы правильно выбрать провод питания, нужно знать оптимальное сечение. Для этого следует вычесть вероятную силу тока, который будем проходить по нему. Нужно суммировать мощность усилителя, скажем, она составит 400 Вт. Так как КПД данного устройства не превышает 85%, добавляем к результату еще 15%. Получается 470 Вт. Делим это число на 14 (напряжение бортовой сети) и получаем 33,6 А — показатель для выбора провода.

На плюсовый кабель, поближе к самой клемме, устанавливается соответствующий по Амперам предохранитель, помещенный в колбу. Далее нужно взять звуковые провода, которых должно быть столько же, сколько на магнитоле линейных выходов. Каждый выход магнитолы и вход усилителя соединяется отдельным кабелем

Отвечая на вопрос о том, как подключить усилитель к автомагнитоле, нужно обратить внимание на вход Remote с тыльной стороны усилителя. Его следует соединить с синим или сине-белым проводом на магнитоле (тот же, что и на антенну)

Усилитель закрепить можно где угодно. Как правило, его размещают в багажнике и проводят туда провод питания из моторного отсека.

«Плюсовый» кабель подключается к контакту «+» или «Batt» на клеммной колодке с 3-мя контактами. «Минусовый» шнур от «минусовой» клеммы АКБ идет на соответствующий контакт, подписанный «-» или «GND». На усилителе есть еще одна колодка — для подключения динамиков. Для каждого динамика там предусмотрено по 2 канала, их можно распределить по паре на каждый динамик (один динамик = один канал). Также можно суммировать контакты каналов путем подключения только «плюса» первого канала и «минуса» второго. После успешного подключения можно проверить работу системы.

Создаем домашнюю акустическую систему

Итак, суть вопроса нам ясна. Автомагнитола с динамиками(см.) давно уже лежат рядом на столе и «просятся в бой». Теперь только нам одним не понятно, как нам «подружить» 12-ти вольтовое оборудование с 220-тью вольтовой переменной сетью? Должен вам сказать, что эта задача имеет несколько решений, которые и содержит нижеизложенная инструкция о том, как подключить автомагнитолу от сети 220.

Способ первый: подключение через самодельный понижающий трансформатор

Данный способ является самым сложным и трудоёмким. Хотя уровень современной электронной техники и позволяет нам от него полностью отказаться мы, в силу того, что рассматриваем все способы о том, как подключать автомагнитолы к 220 в всё-таки уделим ему должное внимание.

Подготовка

Итак, прежде чем произвести подключение автомагнитолы к сети 220, нам придётся своими руками создать понижающий до 12 вольт трансформатор. Для чего нам понадобятся:

Созидание

Дабы максимально облегчить поставленную задачу и не разбирать саму обмотку трансформатора, мы используем свободное пространство площади магнитопровода. Обматываем свободную площадь магнитопровода изоляционным материалом и наматываем на него произвольной длины кусок выбранного нами провода. Допустим, у нас получилось семь витков. Для того, чтобы рассчитать нужное для понижения напряжения количество витков и длину провода нам необходимо проделать следующие процедуры:

Для эстетики и удобства на кронштейн прикрепляем дополнительную колодку и присоединяем к ней выводы.

Не обольщайтесь, помимо проделанной работы нам потребуется к получившемуся девайсу, для выпрямления тока и снятия его пульсации, подключить диодный мост (диоды можно взять самые распространённые – Д226). Затем подключить с нагрузкой, последовательно дроссель с большой индуктивностью (можно из лампового приёмника или же от ЛДС 402 ватт) и параллельно два конденсатора К50-18 50 вольт по 10000мкф каждый. В итоге вся схема должна выглядеть примерно следующим образом:

Совет! Все перечисленные комплектующие можно найти в выброшенном на свалку ламповом телевизоре.

Диодный мост может быть изготовлен как из отдельных диодов…

…так в виде монолитной конструкции (сборки)…

…которая предпочтительнее в силу своей низкой стоимости и компактности. Единственным минусом можно считать полную его не ремонтопригодность, так как при выходе из стоя одного диода придётся менять весь монолит.

Подключение

Далее собираем всю цепь, получившуюся конструкцию помещаем в приготовленный заранее корпус, подключаем автомагнитолу с динамиками и наслаждаемся с друзьями музыкой. При этом, как бы невзначай, проронив в беседе с ними словосочетание «самодельный музыкальный центр»)))

Способ второй: подключение через стационарный блок питания

Как мы ранее выяснили, все автомагнитолы «питаются» постоянным током и требуют для своих нужд 12 вольт, ни больше — ни меньше. Как раз данные выходные параметры имеют стационарный бесперебойные блоки питания и различные сетевые адаптеры.

Выбор блока питания

При выборе данного устройства необходимо обратить внимание на силу тока при выходе, она должна быть не менее пяти ампер. Следует учитывать, что при максимальных нагрузках автомагнитола может потреблять до 10-15 ампер, но повторюсь – только при максимальных нагрузках! Конечно же, в продаже имеются и более мощные блоки питания, созданные специально для этих целей, но цена их такова, что вся целесообразность создания самодельной акустической системы сводится на нет.

Подключение

Отрезаем стандартный разъем автомагнитолы, который предназначен для подключения к автомобилю, и зачищаем концы проводов питания для присоединения их к сетевому адаптеру или к бесперебойнику. Проводку динамиков можно оставить в старых разъемах и собрать акустическую схему через стандартные «коннекты». В целом схема подключения автомагнитолы выглядит следующим образом:

Естественно, вместо АКБ мы подразумеваем бесперебойный блок питания или же сетевой адаптер, который на выходе выдаёт необходимые стабильные 12 вольт. Как видно из фото, подключение ничего сложного собой не представляет: подключаем магнитолу в обычном порядке и наслаждаемся приятной музыкой.

Способ третий: подключение через блок питания от стационарного компьютера

Так как тема статьи уже полностью раскрыта и смысл третьего способа уже понятен, переходим сразу к делу.

Подготовка блока питания к работе

Преимущество данного метода в том, что найти старый и рабочий компьютерный блок питания не составляет ни какого труда, а спрос на б\у устройства до того низок, что его можно приобрести на любом радиорынке или в компьютерной мастерской практически за бесценок. Хотя, в большинстве случаев бывшие в употреблении блоки питания от персональных компьютеров находятся в рабочем состоянии, прежде чем подключить к автомагнитоле, его необходимо проверить, и если это необходимо подготовить к работе:

Внимание! Перед каждым вскрытием блока питания его необходимо отключать от сети!

Совет! Перед началом ремонта блока питания своими руками необходимо разрядить высоковольтные электролитические конденсаторы выпрямителя выходного тока путём параллельного подключения к контактам конденсатора резистора сопротивлением в 100 или 200 кОм на несколько секунд.

Ну и в завершении подготовки компьютерного блока питания, для пущей солидности, его можно покрасить из аэрозольного баллона краской-спреем (имеется в продаже любого автомобильного магазина) под цвет интерьера комнаты или всей акустической системы.

Подготовка к подключению блока питания типа АТ

Каждый компьютерный блок питания имеет несколько жгутов питания с выходными разъёмами, где провод чёрного цвета является минусовым или общим, а на жёлтый провод подаётся нужные нам 12 вольт.

Так как компьютерный блок формата АТ не имеет дежурного блока питания «+5» или иначе как «Standby» и выходного напряжения в 3,3 вольта, то при его включении на его выходах «+12V», «+5V», «-12V», «-5V» напряжение появляется сразу. Поэтому при наличии «а-тэшного» блока питания (АТ), нужные провода «откусываются», и к питающим проводам автомагнитолы подключается вся вышеизложенная акустическая схема.

Подготовка к подключению блока питания типа АТХ

В случае блока питания типа АТХ требуется некоторая доработка. Дело в том, что данный тип БП (блоков питания) оснащается дежурным источником тока напряжением в +5 вольт (Standby). Данный дежурный источник тока работает постоянно при подключении БП к сети в 220 вольт и вводит всю систему в «спящий» режим. Поэтому, если вы хотите чтобы на выходных каналах сразу после включения БП появлялись предусмотренные напряжения «+12V», «-12V», «+5V», «-5V». «+3.3V», вам необходимо замкнуть его контакты разъёма путём установки перемычки на чёрный и зелёный провод.

Подключение к блоку питания автомагнитолы

Наверное, вы уже в курсе, что у автомагнитолы так же имеется спящий и рабочий режимы, и как только водитель замыкает поворотом ключа зажигания электрическую цепь, автомагнитола автоматически переходит из режима «sleep» в режим «active». Из этого следует, что если мы подключим основные провода автомагнитолы чёрный – минус (Ground) и жёлтый – плюс (Battery), к которым подключается напряжение бортовой сети автомобиля, к соответствующим выводам блока питания, автомагнитола не включится, она будет находиться в «спящем» режиме. Дабы исключить данное недоразумение, нам придётся найти красный провод с маркировкой «АСС», который в штатной схеме подключён к замку зажигания, и соединить его с жёлтым проводом автомагнитолы, после чего автомагнитола будет запускаться сразу же при подаче на неё напряжения.

На этом инструкция о том, как подключить своими руками автомагнитолу от сети 220 подходит к концу. В завершении хотелось бы обратить ваше внимание на то, что для «домашнего» варианта очень удобны автомагнитолы с дистанционным пультом управления. Согласитесь, в автомобиле пульт ДУ всё равно в основном лежит без дела, а дома каждый раз вставать и идти к магнитоле для переключения трека или же для регулировки громкости как то не очень удобно. С пультом процесс прослушивания музыки будет происходить намного проще и комфортнее.

Итак, корпус полностью не делал, просто использовал часть стола, а сделал что-то типа кожуха обеклейкой из картона и цветного скотча.

Туда вмонтировал 80 мм вентилятор от компьютерного блока питания, купил 2 выключателя автомобильных с лампочками разных цветов.

Один включает питание вентилятора, а другой — подсветку цветомузыки, которую как-то недавно собирал.

Вентилятор подключается через простейший транзисторный регулятор напряжения, которым можно регулировать скорость вращения лопастей — ведь не всегда нам нужны все 100 процентов оборотов. Схема его на рисунке ниже:

Регулятор выполнен навесом, прямо на самом переменном резисторе. На транзистор прикрутил кусочек алюминия на всякий случай. Хотя он практически и не греется.

Почему использовал именно картон? Он хорош тем, что прекрасно режется и принимает любую необходимую форму, выключатели замечательно стали, охлаждение обеспечено.

Блок питания — импульсный, на 12В 4А. Его мощности вполне достаточно для питания всей системы.

А подключается всё это хозяйство к сетевому фильтру.

Общие затраты на систему:

Блок питания 700 рублей — 12 вольт 4 А — магинтола 900 рублей вместе с фильтром питания кожухом и всей проводкой. — колонки — 2 комплекта колонок Mystery MJ103BX ПО 800 РУБЛЕЙ — 1600 рублей с моей скидкой 1500 руб. — два выключателя с индикацией на 12 вольт — 45 рублей. — вентилятор регулятор и транзистор, скотч провода изолента и прочие расходники уже были в наличие.

В своём варианте вы можете использовать для корпуса текстолит, алюминий или фанеру (разместив магнитолу внутри старой колонки). Главное, я показал вам сам принцип построения подобных аппаратов. Конструкция самодельного музыкального центра установлена и радует своей удобностью и хорошей работой вот уже который день! С вами был тов. redmoon.

Обсудить статью КАК СДЕЛАТЬ МУЗЫКАЛЬНЫЙ ЦЕНТР

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Как подключить автомагнитолу Pioneer Пионер

Выбор на Pioneer пал неспроста, так как это поистине культовый бренд звукового оборудования, который держит первенство по популярности уже много лет подряд. Именно такая магнитола становится пределом мечтаний рядового владельца четырехколесного друга. Если вы не знаете, как правильно подключить автомагнитолу Пионер (Pioneer), то лучше не экспериментируйте и прислушайтесь к рекомендациям. Во-первых, оптимально производить подключение при помощи стандартного разъема ISO. Впрочем, бывают разные случаи и разные схемы проводки, особенно на старых моделях авто.

Pioneer — поистине культовый бренд звукового оборудования, который держит первенство по популярности уже много лет подряд

На самом деле, алгоритм подключения довольно незатейлив, и все решают цвета оболочек. Более толстый желтый провод — кабель питания, идущий от аккумуляторной батареи, то есть, это «плюс». Стоит помнить, что он должен оснащаться предохранителем, чтобы в случае чего магнитола не сгорела. Имеется в виду штатный предохранитель, интегрированный в систему проводов Pioneer. Лучше сразу раскрутить и проверить целостность предохранителя. Черный утолщенный провод — это «минусовый» кабель, соединенный с массой автомобиля.

Есть еще красный провод, он тоже отвечает за питание, но связан уже с выключателем зажигания. Если его подключить, то музыкой можно будет наслаждаться лишь в пути или на прогреве. Это сделано для того, чтобы аудиосистема в случае забывчивости владельца не разрядила «в дрова» АКБ. Но красный провод можно соединить с желтым, это даст возможность слушать песни в любое время, даже в гараже, во время стоянки.

Риски разряда аккумулятора установщик тогда берет на себя. Необходимо также помнить, что абсолютно все манипуляции с проводкой осуществляются при отключенной АКБ.

Как сделать корпус радиоприемника своими руками

Корпус решил сделать из кусков — обрезков OSB плит. Заготовки вырезались электролобзиком.

1. Для приемника потребуется шесть заготовок:

— лицевая панель рамка для крепления автомагнитолы размером 260мм×95мм;

— лицевая панель для динамика 260мм×240мм;

— боковая стенка, высота 330мм, основание 240мм, верхняя часть 260мм, потребуется две штуки;

— верхняя крышка 262мм×260мм;

— нижняя крышка 230мм×260мм.

Внешние габариты ящика радиоприемника следующие, ширина 275мм, высота 330мм, глубина 260мм. Заготовки с лицевой стороны отшлифовал

2. Вопрос конечной отделки приемника не решен до сих пор, поэтому для свободы мысли решил собрать корпус на клею ПВА. Сборку начинаем с основания приемника, для этого в месте крепления боковых стенок при помощи саморезов на клею крепим две рейки сечением 25мм×25мм.

3. Такие же бруски приклеил в местах крепления боковых стенок верхней крышки, здесь саморезы не использовал, прижимное усилие для склеивания осуществил струбцинами. Время высыхания каждой склейки 24 часа.

4. К днищу и крышке приклеил боковые стенки. Стенки прижимаем к рейкам струбцинами. Обязательно надо проверить диагонали ящика, замеры должны быть одинаковы. Если, что-то криво то лучше все исправить на этом этапе.

5. После высыхания склеек ящика приклеил рейки по контуру крепления будущей задней крышки, а также приклеил рейки в местах установки лицевых панелей. Для фиксации использовал струбцины.

6. Аккуратно разметил и выпилил на панели крепления магнитолы вырез по центру верхней части шириной 178мм и глубиной 50мм.

8. До установки панелей обязательно шлифуем наждачной бумагой их лицевую часть, потом это сделать будет труднее.

9. Вклеиваем панели в ящик. Окончательно высушиваем все соединения.

10. Отшлифовал ящик с торцов и со стороны клеевых соединений.

11. Ящик необходимо тщательно очистить от пыли.

12. Заднюю стенку размерами 320мм×270мм вырезал из куска облагороженной ДВП. В стенке по разметке просверлил отверстия диаметром 10мм. Стенка крепится к корпусу четырмя саморезами.

13. Корпус приемника можно покрыть паркетным лаком, прошпаклевать и покрасить или обклеить шпоном.

Как подключить магнитолу на ВАЗ 2106

При подключении звукового оборудования на вазовскую классику затруднений возникать не должно. Даже если есть проблемы со старыми проводами, нетрудно разузнать, откуда они тянутся, отсеять лишнее от обязательного и все подключить. Даже при использовании прочих марок автомагнитол схема подключения будет ясна. Она, как правило, изображена на наклейке, присутствующей прямо на корпусе, или в сопроводительных документах, лежащих в коробке. Как и в других случаях, питание можно организовать напрямую или через замок зажигания. Обязательным условием также является наличие предохранителя на «плюсовом» кабеле.

Впрочем, в блоке предохранителей «шестерки» и так есть штатный предохранитель № 1 на 16 А, отвечающий за работу магнитолы. Через него также подключаются часы, звуковой сигнал, стоп-сигналы задних фонарей, прикуриватель, салонные фонари в центральных стойках. Поэтому есть смысл сразу проверить как сам предохранитель, так и работоспособность вышеуказанных потребителей электроэнергии. Если в данной цепи есть неисправности, порождающие риск короткого замыкания, следует их устранить. Перед тем, как подключить магнитолу на ВАЗ 2106, заменить и сам предохранитель, поджав хорошенько контакты.

Музыкальный центр своими руками

Как просто сделать самодельный музыкальный центр?

Если у Вас завалялась старая акустическая система, а ещё лучше если она активная, то из неё легко можно сделать хороший музыкальный центр.
Для этого сейчас в Китае можно купить MP3 панель и пристроить её к Вашей колонке.

В нём будет поддержка USB флешки, SD карты, FM приемника, bluetooth, а также управление с пульта ДУ.

В китайском магазине, например на Алиэкспресс можно купить вот такую или наподобие MP3 панель:

Если колонка не активная, то нужно будет приобрести дополнительно к панели стереоусилитель и блок питания на 12 В с током не менее 3А (зависит от выбранного усилителя).

Если у Вас активная колонка, то панель подключаем ко входу усилителя колонки, питание +12В берём с неё же. Если такого питания там нет, придется делать стабилизатор или отдельный БП.

Собираем на столе наш будущий музыкальный центр:

Выход панели соединяем со входом усилителя переходником в комплекте.

Питание постоянное 12В однополярное и для панели, и для усилителя одинаковое параллелим питание на контактах усилителя.

Проверяем работу, выставляем максимальную громкость на панели и потенциометром на усилителе ограничиваем до появления искажений.

Регулировка громкости будет потом производиться с пульта.

Затем всё крепим в колонке.

НЧ динамик подключен напрямую, а ВЧ через конденсатор 10 мкф (зависит от типа ВЧ-динамика).

Получился вот такой неплохой музыкальный центр, всё необходимое в нем есть:

Поддержка USB / SD карты / Bluetooth / FM / AUX — режимы переключаются автоматически или в ручную. Функция автоматического воспроизведения: автоматическое воспроизведение музыки при включенном питании.

Поддержка музыки формата MP3/WMA/WAV.

MP3 песни 32-320 kbps, WAV/WMA: до 1411 кбит/с.

На панели есть: регулировка громкости, следующая запись, эквалайзер, воспроизведение/пауза, остановка, отключение звука, выключение.

Поддержка функции питания и памяти: память отключается до воспроизведения песни и громкость можно запоминать до текущего места (если питание панели не выключалось).

Управление с пульта дистанционного управления.

Можно встроить вышеуказанные блоки, например в корпус от старого DVD, питание взять от него же:

Также данную панель можно встроить в панель автомобиля. Её выход нужно будет подключить ко входу AUX штатной магнитолы или другого усилителя.

Приятных прослушиваний любимой музыки!

P.S. Купить необходимые блоки можно в китайских магазинах или в магазине МастерОК (дороже, но проверено и быстрее)

Как к автомагнитоле подключить usb

В большинстве случаев современная автомагнитола имеет штатный вход usb, через который можно подключать различные гаджеты. Чаще всего это флеш-накопители. В принципе, сложно не догадаться, как к автомагнитоле подключить юсб, ведь стыковка осуществляется элементарно. Также при помощи шнура можно подключить к магнитоле MP3-плеер, у которого есть выход MicroUSB. В таком случае аудиосистема будет проигрывать треки, сохраненные в памяти плеера. Как вариант можно приобрести FM-трансмиттер, способный проигрывать файлы с USB-накопителя и передавать их по собственной радиоволне на штатный приемник автомагнитолы.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Важно! Уместней всего смонтировать модуль в отделение для аудиокассет или вместо CD дисковода. Если старый привод еще рабочий, то можно оставить его. В результате устройство сможет работать как с флешкой, так и с диском.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V

. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb

Все тонкости переделки детально показаны в видео далее.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос. После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.

Внимательно осматриваем конденсаторы расположенные

на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить

П О П У Л Я Р Н О Е:

Освещение в гараже должно охватывать максимальную площадь рабочего места. Для этого оптимальным вариантом является расположение светильников квадратом. При этом пары ламп устанавливаются с боков автомобиля. Можно также разместить по одной лампе по бокам, спереди и сзади. Подключение светильников выполняется попарно, каждая пара должна иметь отдельный выключатель. Дополнительно освещается рабочий стол или верстак. Подробнее…

В этой статье представлена схема простого усилителя НЧ на не дорогой микросхеме LM386. Его может сделать даже начинающий радиолюбитель.

Усилитель можно использовать для усиления сигналов звуковой частоты с компьютера, плеера, карманного радиоприемника, для дверного звонка или наушников… Есть множество применений для этого маломощного усилителя.

Успехом раннего урожая в весеннее время будет постройка теплицы. Это одна из основных построек на дачном участке. Сейчас на рынке можно купить поликарбонат или готовую поликарбонатную теплицу. Они надежны, но требуют на их покупку определенных денежных средств. Но очень часто бывает при замене окон на пластиковые старые оконные блоки остаются ненужными.

Как подключить сабвуфер к автомагнитоле

Затея воплощается в жизнь лишь при наличии усилителя. В таком случае достаточно 2-канального варианта, способного работать в мостовом режиме, то есть передавать поток с левого и правого каналов на один динамик сабвуфера. Необходимо соединить сигнальным (звуковым) кабелем линейные выходы и входы между магнитолой и усилителем. После этого нужно подключить сабвуфер к соответствующим звуковым каналам на усилителе. Если вас интересует, как подключить сабвуфер к автомагнитоле таким образом, чтобы можно было его включать отдельно от магнитолы — в удобное время, то вот подходящее решение. Необходимо провод от Remote подключить к бортовой сети, через отдельную кнопку и минуя магнитолу.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Инструменты и материалы

Для работы вам потребуются:

Полный список мер безопасности можно найти в положениях закона об охране труда.

Видео: пример подключения автомагнитолы через компьютерный блок питания

Пример внешнего оформления автомагнитолы приведён ниже.

Автомагнитола в самодельном корпусе с колонками скомплектована одним блоком

Потратив несколько часов, мы получим музыкальный центр, не уступающий по качеству звука магазинным автомагнитолам.

Многих из автолюбителей наверняка посещала мысль об эксплуатации автомобильной магнитолы дома, на даче или в гараже, чтобы получить возможность слушать музыку не только в салоне автомобиля. Возникает несколько вопросов: можно ли это сделать и как подключить автомагнитолу дома самостоятельно? Хорошая магнитола как правило стоит гораздо дешевле любого музыкального центра, а при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать очень достойным качеством звучания, за скромную сумму, но уделить этому моменту немного своего времени всё же понадобится.

Музыкальный центр на FM-модуляторе

Сегодня автомобилистам предлагают интересную фишку: прослушивание флэш-носителей через приемник машины. Используется брелок, куда подключается устройство памяти. Потом FM-модулятор работает, как рация. Излучает радиоволны, которые в состоянии поймать приемник автомобиля. Оба устройства настраиваются на произвольную частоту FM-диапазона, присутствующие слушатели (владельцы приемников) поблизости наслаждаются контентом с флэшки.

Изобретение основано на том, что мощность передачи мала. Однако достаточна, чтобы компоненты музыкального центра работали согласованно. FM-модулятор используют для создания автономных систем. Если собрать музыкальный центр, включив в состав приемник (любой старенький, советский), получится прослушивать флэшки на приличных динамиках, даже в автомобиле. Гаджет питается прикуривателем, аккумулятор подойдет в качестве источника, как и компьютерный блок питания.

Возможно сделать музыкальный центр самостоятельно, как указано, если уже куплен FM-модулятор. Усилитель нет надобности добавлять, в приемнике присутствует встроенный. Но для работы на большие колонки лишний каскад не помешает.

Не забывайте, что колонки разносятся с электронной начинкой не зря: радиоаппаратура не любит вибраций, в особенности, мощных низких частот. По указанной причине собрать электронные компоненты в одном ящике не лучшая идея. Идеально воткнуть в коробку пару динамиков от старенького магнитофона. Полагаем, что громкоговорители приспособлены уживаться с электроникой без взаимного вреда.

Примечание! Умникам, недооценивающим роль вибраций, рекомендуем почитать о причинах крушения шаттла Колумбия в 2003 году.

FM-модулятор можно достать за цену порядка 300 рублей. Если есть старенький приемник и сумеете собрать усилитель низких частот, непременно попробуйте. Подойдет любой Турист. Если на рабочем канале FM-модулятора появится станция, нужно просто перестроить его и приемник. Это не слишком удобно при постоянной смене зон вещания.

Музыка это то, от чего многие не в состоянии отказаться ни дома, ни на отдыхе, ни даже за рулем автомобиля. А что надо для музыки – знают все! Нет, мы сейчас не об инструментах, оркестре и исполнителях, мы прежде всего об устройствах, которые в состоянии ее воспроизвести. У нас дома это музыкальный центр, на природе портативная магнитола, а в машине магнитола. А что делать если есть автомагнитола, а музыку надо слушать дома? На самом деле автомагнитола вполне способна заменить музыкальный центр, здесь надо лишь подать на нее питание, подключить акустику, но и подумать на счет корпуса. Именно о таком варианте апгрейда автомагнитолы, когда из нее можно сделать музыкальный центр, мы и поговорим в нашей статье.

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:

Если после прочтения кажется что информации недостаточно, ознакомьтесь со статьей « »

Электрическая схема соединений

Хотя большинство магнитол обладают разными количеством выходов и входов, отыскать метод подключения их к сети 220 Вольт при изготовлении домашней аудиосистемы несложно. Стандартная электрическая схема подключения кабелей выглядит так:

Для питания системы используется обычный блок питания старого ПК. Перед тем как подключить его к системе, нужно проверить, что устройство обладает достаточной мощностью, чтобы получить 5 ампер.

Необходимы разъёмы для подключения:

Источники питания типа ATX необходимо подключать через управляющие разъёмы. Они находятся на 24 – пиновой гребёнке.

На изображении показано, какие провода необходимо подключать к автомагнитоле.

Спинка устройства имеет следующий вид:

У различных видов магнитолы место установки питания, число выходов звука и иные параметры могут отличаться. Не меняются только цветовые обозначения кабелей.

Как сделать

Существует несколько способов переделать старую магнитолу в сабвуфер. Выбор варианта следует делать, учитывая состояние техники, наличие входов для разных переходников, собственные способности.

Для осуществления данного способа необходимо умение использовать паяльник. Можно извлечь старое приспособление для прослушивания музыки. Затем демонтируют верхнюю крышку. При этом становится виден блок для кассет. Полюсовой провод следует отпаять и изолировать: это поможет предотвратить возникновение посторонних звуков. Отрывать его не следует, поскольку техника при этом может сломаться. После этого необходимо найти, куда припаять выход AUX-IN.

Затем, чтобы сделать усилитель из автомагнитолы, следует обнаружить звуковые каналы. Для этого надо вставить кассету, на которой аудиозаписи отсутствуют, поставить проигрыватель на режим воспроизведения. После этого отвертку прижимают к проводам. При соприкосновении с каналами звука раздастся негромкий треск. Один из выходов аудиокабеля припаивается к корпусу прибора, другой к правому, а третий — к левому каналу.

Если механизмы сильно изношены, сама магнитола не может быть использована, можно извлечь из нее встроенный усилитель и использовать его для других устройств.

Из кассетного магнитофона

Такой метод позволяет сделать усилитель из магнитолы или простого магнитофона. Часто в старых устройствах отсутствует вход для USB-порта. В таком случае для подачи сигнала подойдет переходник в форме кассеты, который помещают в специальный механизм. После этого следует включить режим воспроизведения аудио на приборе. К источнику сигнала следует подключить штекер исходящего от проводника провода.

Из FM-трансмиттера

Другая методика, позволяющая из магнитолы сделать усилитель звука, предполагает наличие FM-трансмиттера, который и станет альтернативным источником звукового воспроизведения. Такой способ используется в тех случаях, когда на автомагнитоле отсутствует лоток для кассет либо же данная деталь неисправна, сломана.

Чтобы приспособление работало правильно, необходимо вставить флешку с аудиозаписями в USB-порт. Если такой отсутствует, можно использовать иной источник, подключающийся через AUX-IN. После этого в прикуривателе надо освободить место. Затем магнитолу автомобиля и трансмиттер настраивают на общую частоту.

Минусом такого варианта является постоянное нахождение в порте питания прикуривателя кабеля: зарядить в машине телефон при этом не удастся.

Как сделать музыку для гаража своими руками из автомобильной магнитолы.

Насколько автомобильная магнитола качественнее стационарной — это большой вопрос. Во-первых, цифровые источники звука совершенно не отличаются по качеству друг от друга. Звук в формате МР3 с частотой 16 килобит не будет толком звучать ни в Роллс Ройсе, ни в самой хитрой домашней аудиосистеме.

Во-вторых, большую роль все же играет акустическая система, чем сама вертушка. Однако если осталась магнитола от старого автомобиля или же в процессе замены магнитолы на новую появилась свободная, то почему бы не установить её, если не дома, то по крайней мере, в гараже или на даче. Преимущество первое — это многофункциональность.

Мы получаем универсальный прибор, полноценную аудиосистему с возможностью слушать радио в нескольких диапазонах, компакт-диски, диски с музыкой в формате МР3, также имеем возможность подключать к магнитоле внешние накопительные устройства. Преимущество второе — у каждой автомагнитолы обычно не два, а четыре выхода на динамики. Это значит, что производитель аудиосистемы уже по-чёрному разделил звуковые частоты, нам остаётся только подключить динамики. Преимущество третье — экономия.

В музыкальных центрах, которые мы покупаем, как стационарные, огромная часть уплаченной нами суммы компенсирует работу дизайнеров, мы также платим за декоративные материалы, которые никакого отношения к звуку не имеют. Для интерьера это, конечно, важно. Скорее всего, мы и купили бы домой красивый, а не качественный аудиоцентр. Преимущество четвёртое — компактность. Даже если не стоит задача украсить интерьер, мы можем подумать о том, как подключить магнитолу дома, оставив на виду только панель управления.

Словом, смысл взяться за эксперименты есть. Все бы хорошо, но проблема питания аппаратуры сводит все преимущества автомагнитолы дома на нет. Не то чтобы невозможно было запитать магнитолу от блока питания, можно, более того, есть даже специальные сетевые адаптеры, которые выдают на выходе именно стабильные 12 вольт и около 12 А тока, это как раз то, что нужно магнитоле. Проблема в том, что цена такого блока питания, специально предназначенного для подключения автомобильных гаджетов к бытовой сети В, если не приближается к цене самой магнитолы, то где-то около неё.

В среднем, цена такой штуки 1,,5 тысячи рублей. Не слишком экономно. Есть ещё один готовый для использования вариант, но также не слишком дешёвый. Можно использовать блок питания от бытовых галогенных ламп. Он представляет собой импульсное устройство, которое также выдаст примерно 12 В и А на выходе. Такие устройства можно купить в магазинах бытового освещения и цены на них очень разные, зависят от бренда и мощности устройства. Если эти два варианта не подходят по каким-либо причинам, рассматриваем более доступные методы.

Третий вариант подключения — использование бесперебойного источника питания типа Люксеон РSС Это небольшое и лёгкое устройство, которое стоит около тысячи рублей, имеет все необходимые разъёмы и клеммы, при этом для подключения даже не придётся браться за паяльник. Кроме того, устройство имеет несколько степеней защиты от перегрузки, от перегрева, имеет мощность 35 Вт и может работать с напряжением от 90 до В.

Поскольку устройство бесперебойное, то в нем есть встроенный аккумулятор, который обеспечит автономное питание 12 В до подключений сети. Однако и этот вариант бюджетным назвать язык не повернётся. Самый недорогой способ оживить магнитолу без АКБ — использование компьютерного блока питания. Такие БП валяются в мастерских по ремонту компьютеров горами и просто ждут, чтобы их хоть как-то использовали.

С питанием разобрались. Осталось уточнить, что практически во всех моделях автомагнитол есть красный провод, который отвечает за спящий режим устройства. Такая функция нам не нужна, поэтому соединяем красный провод АСС с плюсовым проводом напрямую. Осталось добиться звучания:. Собственно, осталось развести провода по комнате или по гаражу, закрепить динамики или колонки и наслаждаться любимой музыкой.

Как подключить магнитолу дома Насколько автомобильная магнитола качественнее стационарной — это большой вопрос. Содержание: Преимущества включения автомагнитолы от сети Как заставить работать систему без аккумулятора Подключаем магнитолу от сети В Ищем звук в автомагнитоле Преимущества включения автомагнитолы от сети Преимущество первое — это многофункциональность. Как заставить работать систему без аккумулятора Все бы хорошо, но проблема питания аппаратуры сводит все преимущества автомагнитолы дома на нет.

Тестирование устройства

Для проверки музыкального центра вам необходимо сначала загрузить аудиофайл на портативный носитель информации c выходом USB. После этого включите музыкальный центр в сеть напряжения. Должен высветиться индикатор, подтверждающий включение.

Затем вставьте флешку в нужный порт USB. Если все действия были выполнены правильно, то динамики должны воспроизводить звук. Если звука нет, то прибавьте громкость или проверьте соединение всех контактов.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Обзор магнитолы для гаража

Музыкальный центр своими руками

Сегодня по сети обсуждают несколько идей, как сделать музыкальный центр своими руками. На нашем портале решили не отставать от жизни, собрали задумки вместе, результат представляем вниманию читателей. Захватывает мысль, что из единственной покупной и недорогой детали с участием старого хлама возможно собрать работоспособную музыкальную систему. Поделка сопрягается с усилителем, к примеру, для электрогитары. Как часто случается в жизни, главная задача: собрать разрозненные части, а также уберечь аппаратуру от неправильной эксплуатации. Посмотрим, как сделать музыкальный центр собственноручно.

Музыкальный центр своими руками

Подключаем автомобильную магнитолу дома, своими руками

Если вы являетесь автолюбителем, то наверняка хоть раз в жизни в вашей голове мелькала мысль о том, чтобы попробовать подключить автомагнитолу к своему компьютеру дома. Действительно, если есть магнитола, почему не попробовать? Иногда даже самая обычная магнитола из средней ценовой категории способна превзойти акустическую систему самого знаменитого производителя за пару тысяч долларов. Многие автовладельцы очень часто меняют магнитолы на новые, а вот старые вам смогут еще послужить. Их можно подключить не только дома, но и на даче, и в гараже. Они будут выполнять функцию акустической системы или домашнего кинотеатра. Своими руками вы сможете сделать настоящий превосходный домашний кинотеатр. Но как это сделать и подключить магнитолу дома к блоку питания?

Стандартный путь

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Схема электрических подключений

Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:

В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:

Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:

На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:

В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Музыкальный центр своими руками: пошагово

Микросхемы дают возможность проигрывать множество форматов, в том числе с флеш-карты. Стоимость большинства микросхем находится в пределах 1500-2500 руб. и имеет в комплекте пульт Д/У.

Внимание! Микросхемы усилителей можно приобрести в магазине, возможно, по отдельности набирать эквалайзеры и другие элементы акустической системы одновременно с ручками регулировки. Это дает возможность собрать акустические конгломераты по своей необходимости.

Сегодня обсуждается возможность использования встраиваемой микросистемы MP 2896. На рынке есть много других. Преимущество в большом ассортименте. Старую аудио систему необходимо использовать с толком. На сегодняшний день нет необходимости в кассетных магнитофонах, 2 деки снизу убираются одновременно с головками усилителя и другими ненужными элементами. Внутри должно остаться радио с проигрывателем компакт-дисков. Между прочим, последний можно заменить на DVD-проигрыватель.

Вместо дек нужно установить несколько широкополосных колонок, так получится некий бумбокс. Преимущество в привлекательном виде, удобстве регулировки. В конструкции уже находится блок питания. Разъемов USB старая музыкальная аппаратура не знала, соответственно, требуется установка кард-ридера. Основные характеристики MP 2896:

Есть в комплекте пульт Д/У. То есть, получается система с напряжением 5 Вольт, читающая флэшки, принимающая радио, пропускающая звук через эквалайзер. Необходимо лишь добавить низкочастотный усилитель и колонки, чтобы собрать работоспособный музыкальный центр.

Музыкальный центр из автомагнитолы своими руками (распиновка для подключения магнитолы)

Музыка это то, от чего многие не в состоянии отказаться ни дома, ни на отдыхе, ни даже за рулем автомобиля. А что надо для музыки – знают все! Нет, мы сейчас не об инструментах, оркестре и исполнителях, мы прежде всего об устройствах, которые в состоянии ее воспроизвести. У нас дома это музыкальный центр, на природе портативная магнитола, а в машине магнитола. А что делать если есть автомагнитола, а музыку надо слушать дома? На самом деле автомагнитола вполне способна заменить музыкальный центр, здесь надо лишь подать на нее питание, подключить акустику, но и подумать на счет корпуса. Именно о таком варианте апгрейда автомагнитолы, когда из нее можно сделать музыкальный центр, мы и поговорим в нашей статье.

Что взять за основу музыкального центра из автомагнитолы

Итак, что надо мы примерно знаем:

— блок питания;
— акустику;
— корпус.

…так как же попробовать реализовать это все с минимальными затратами? Если оглянуться вокруг и присмотреться, то можно найти вещи, которые практически по всем параметрам соответствуют нашим требованиям, при этом вложения в них минимальны. Вот например старый системный блок, если извлечь из него все уже «отработанные внутренности» и при условии что у него рабочий блок питания, то это просто идеальный вариант для нашего случая. Именно о том, как сделать музыкальный центр из старого системного компьютерного блока и автомагнитолы мы и продолжим наше повествование.

Процесс изготовления музыкального центра из автомагнитолы и системного блока своими руками

Прежде всего необходимо найти нашего донора. В нашем случае это старый системный блок, но с рабочим БП. Для установки магнитолы в корпус необходимо будет поработать над ним. Первым делом необходимо удалить перегородку под установку материнской платы.

Далее надо будет на фронтальной стороне вырезать окошко под установку магнитолы. Расположить это окошко лучше всего чуть ниже, для устойчивости и в месте, где есть сплошная жестяная пластина, для лучшей жесткости при установке.

В любом случае, после установки магнитолы ее придется дополнительно крепить к корпусу с помощью импровизированных уголков и ленточек, которые можно нарезать из извлеченной перегородки.

Также потребуется крепеж, ну это само собой.

Теперь, после того как механическая установка магнитолы закончена, приступаем к монтажу акустики. Конечно, настоящей акустикой это не назовешь, всего лишь 4 динамика, да тонкие жестяные стенки от боков системного блока, в которых прорезаны установочные отверстия под динамики.

. прорезать отверстия можно с помощью электролобзика.

Для того, чтобы стенки были чуть пожестче, а звук соответственно получше, можно приклеить к стенкам дополнительный шумоизоляционный материал, вроде того, который применяется для шумоизоляции на машинах.
Теперь после того как механическая часть установки автомагнитолы окончена, и музыкальный центр обрел уже почти свои конечные внешние черты, можно приступить и к электрическому присоединению магнитолы.

Электрические подключения музыкального центра из магнитолы к блоку питания системного блока компьютера

Первоначально необходимо обеспечить питание нашей магнитоле – 12 вольт. Такое напряжение может выдать наш блок питание, ведь не зря мы его взяли… Но просто так он не будет включаться, необходимо замкнуть на нем зеленый и черный провод, только после этого он начнет работать.

Лучше всего включения блока питания, а значит и включения магнитолы сделать через выключатель, который можно смонтировать в удобном для вас месте. В нашем случае наверху системного блока.

Теперь подключаем магнитолу. Магнитолы обычно имеют стандартные провода с цветовой маркировкой для ее подключения (разъем ISO).

Распиновка и обозначения проводов для подключения магнитолы приведены на рисунке ниже. Теперь будет еще одна проблема. Так как память у автомагнитолы энергозависима, то придется еще обеспечить дополнительное питание на желтый провод, либо каждый раз вновь настраивать магнитолу при ее включении. В нашем случае альтернативным источником питания выступил аккумулятор, не обязательно покупать для этого какой-то новый аккумулятор, ведь потребление питания в режиме ожидания у магнитолы минимально, а значит даже старого и подсевшего аккумулятора хватит надолго.
Все, теперь нам осталось собрать обратно системный блок, установив в него аккумулятор и закрыв боковые стенки с установленными в них динамиками, подключив антенну к гнезду магнитолы.

По результатам работы у нас получился музыкальный центр, собранный своими руками. Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

Автомагнитола дома, колонки своими руками. моноблок

автомагнитола дома, колонки своими руками

Идея создания моноблока из автомагнитолы и автоаккустики возникла, потому что музыку в машине слушать шумно, можно насладиться качеством звучания только при выключенном двигателе. Решил убрать из автомобиля эти музыкальные девайсы, а когда при случае под руку попались полки от шифоньера из ДСП, решил сделать моноблок для дома, потому как музыка в машине звучала очень неплохо и простаивать этим компонентам зря не должно.

Почитав статьи про создание АС(акустических систем), а в первую очередь выяснив возможность запитать магнитолу от блока питания ПК, узнал что запитать получится и осуществил пробное подключение блока питания ПК, магнитолы с одним динамиком. Все работает.

Материал стенок ДСП, МДФ. фанеру нельзя, т.к. они гибкая и будет резонировать. Я использовал ДСП какую нашел бесплатно. При проектировании колонок, считайте, чем больше объем воздуха в ящике, тем лучше (мягче басы)(но лучше рассчитать).

Полку разметил таким образом, чтобы на колонки оставалось максимум объема. Сделал разметку, для пиления использовал электролобзик, затем выравнивать край можно или шкуркой руками или болгаркой с лепестковым кругом. Для соединения стенок лучше использовать евровинт мебельный.

Обязательно сделайте крепеж стенок основательным, не жалейте винтов, чтобы жесткость конструкции была на должном уровне, чтобы при большой звуковой нагрузке на стенки они не вносили своих призвуков.
После разметки под винты и просверливании отверстий под них, соберите всю конструкцию моноблока целиком со всеми винтами, для того чтобы убедится в правильности расположения креплений до основной сборки. Если все хорошо собралось, приступаем к основной сборке моноблока. Для закручивания винтов я использовал шуруповерт с шестигранником на 4 мм, который отпилил болгаркой от мебельного ключа(прямой участок ключа). Надо понимать как распределяется нагрузка внутри колонки с максимума до минимума: стенки передняя – задняя – боковые – верхняя – нижняя. При сборке все стыки промазываем силиконовым герметиком (+пистолет для тубы с герметиком). По теории закрытого ящика звуковые волны должны оставаться внутри ящика, а не просачиваться наружу через щели. Так я собрал моноблок за исключением нижней стенки, через эти отверстия я буду вставлять остальные детали.

Прикрутил динамики на место. Сначала использовал винты из комплекта к динамикам, но потом стал саморезами по дереву закручивать – они лучше в данном случае.
Расположение деталей у меня такое: динамики по бокам, каждый в отдельной колонке, посередине внизу магнитола, вверху сзади блок питания. Пилил лобзиком первые разы, поэтому не важно получалось.
Следующий шаг – усиление жесткости углов. Проклеиваем квадратными или треугольными штапиками на клей ПВА(у меня был вроде ПВА_М ярославский – хорошо справился). Ясно, что дерево должно быть сухое, ровное и пошкуренное.

Ставим блок питания до установки магнитолы(удобнее прикручивать крепление). Затем магнитолу.

Для того чтобы блок питания от ПК заработал в нашем случае надо его стартовать. Ставим перемычку на большом коннекторе (зеленый с любым черным проводом), подойдет скрепка.

Далее советуется объем колонки заполнить звукопроницаемым материалом не касаясь диафрагмы, чтобы снизить скорость зв. волн, уменьшить нагрузку на стенки. я заполнил синтепоном, но когда проверил звучание – убрал, т.к. колонка стала яркой(много ВЧ и СЧ, НЧ стало очень мало). До укладки синтепона я ее проверял без нижней стенки. Звук – отпад! весь моноблок стоял на полу (1 фото).

Далее собрав на герметик нижнюю стенку, послушав – опять мало НЧ, лучше чем с синтепоном, но не то что было в 1е прослушивание на полу без низа. Я предположу, что пол или стол служит нижней стенкой с большой площадью + щели с низу играют роль фазоинвертера (случайного). Но однозначно звук получился самый лучший без нижней стенки на полу. Т.е. после постройки моноблока нужно регулировать звучание колонок под свои желания(с нижней стенкой или нет).

Итог. Когда закончил собирать, понял как надо было это сделать на самом деле.

Муз центр из автомагнитолы своими руками. Как смастерить музыкальный центр своими руками. Бумбокс из автомагнитолы. Самодельная аудиосистема

Стандартный путь

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Схема электрических подключений

Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:

В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:

Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:

На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:

В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.

Инструкция по созданию музыкального центра из автомагнитолы

Вам нужен блок питания для создания музыкального центра. Но он не обязательно должен быть новым. Если у вас есть старый компьютер, отключите его от сети и используйте его для своего проекта.

Хотя использование источника питания для подключения автомобильной стереосистемы в доме — это один из способов, вы можете это сделать, даже если у вас нет блока.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Самодельный корпус простого MP3 USB bluetooth музыкального центра

Как сделать корпус для MP3 USB bluetooth мини музыкального центра своими руками / Sekretmastera

Корпус Bluetooth центра

Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.

Детали корпуса Bluetooth width=»1024″ height=»576″[/img] Соединение стенок корпуса

Внутренняя перегородка корпуса

Сборка корпуса width=»1024″ height=»576″[/img] Корпус собран

Тыльная панель с крышкой

Разметка лицевой панели

Отверстия в передней панели

Вклеены фазоинверторы

Лицевая панель музыкального width=»1024″ height=»576″[/img] Корпус Bluetooth width=»1024″ height=»576″[/img] Разводка проводников

Установка динамиков на лицевой панели

Лицевая панель закреплена в корпусе

Лицевая панель

Установка модуля

Крышка тыльной панели

Bluetooth музыкальный центр
Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото. Да! И если в вашей местности FM вещания нет или от вещания вянут уши, то вы вполне можете организовать своё вещание на FM диапазоне. Главное передавать на свободных частотах, не вещать мат и политику, тогда вас никто не тронет. Вот ссылка а приличный FM передатчик стартового уровня https://ali.pub/4bw467.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Сообщества › Сделай Сам › Блог › Самодельный мощный бумбокс в гараж или на дачу

Давно у меня чесались руки сделать стационарную музыку для гаража или дачи. Чтобы играла качественно и громко, и чтобы не жалко было грязными руками трогать

Музыкальный центр из автомагнитолы своими руками

Инструменты и материалы

Для моделей, собираемых «с нуля», используют:

В качестве готового корпуса подойдёт пассивная колонка – как правило, сабвуфер – которую легко разобрать и переделать, возможно, заменив верхнюю, нижнюю и боковые стенки на более длинные. Ориентируйтесь по чертежу. В «сателлиты» (высокочастотные динамики) установить усилитель и блок питания будет затруднительно – много места займёт радиатор или охлаждающие вентиляторы. Если центр небольшой – используйте корпус и несущие конструкции от автомагнитолы. Для изготавливаемого самостоятельно корпуса нужны:

Вместо краски можно использовать и декорирующую плёнку. Из инструментов потребуются:

Идеально, если у домашнего мастера присутствует токарный станок. Он поможет идеально изготовить любые крутящиеся элементы.

Тестирование устройства

Для проверки музыкального центра вам необходимо сначала загрузить аудиофайл на портативный носитель информации c выходом USB. После этого включите музыкальный центр в сеть напряжения. Должен высветиться индикатор, подтверждающий включение.

Затем вставьте флешку в нужный порт USB. Если все действия были выполнены правильно, то динамики должны воспроизводить звук. Если звука нет, то прибавьте громкость или проверьте соединение всех контактов.

Итак, корпус полностью не делал, просто использовал часть стола, а сделал что-то типа кожуха обеклейкой из картона и цветного скотча.

Туда вмонтировал 80 мм вентилятор от компьютерного блока питания, купил 2 выключателя автомобильных с лампочками разных цветов.

Один включает питание вентилятора, а другой – подсветку цветомузыки, которую как-то недавно собирал.

Вентилятор подключается через простейший транзисторный регулятор напряжения, которым можно регулировать скорость вращения лопастей – ведь не всегда нам нужны все 100 процентов оборотов. Схема его на рисунке ниже:

Регулятор выполнен навесом, прямо на самом переменном резисторе. На транзистор прикрутил кусочек алюминия на всякий случай. Хотя он практически и не греется.

Почему использовал именно картон? Он хорош тем, что прекрасно режется и принимает любую необходимую форму, выключатели замечательно стали, охлаждение обеспечено.

Блок питания – импульсный, на 12В 4А. Его мощности вполне достаточно для питания всей системы.

А подключается всё это хозяйство к сетевому фильтру.

Общие затраты на систему:

Блок питания 700 рублей – 12 вольт 4 А- магинтола 900 рублей вместе с фильтром питания кожухом и всей проводкой.- колонки – 2 комплекта колонок Mystery MJ103BX ПО 800 РУБЛЕЙ – 1600 рублей с моей скидкой 1500 руб.- два выключателя с индикацией на 12 вольт – 45 рублей.- вентилятор регулятор и транзистор, скотч провода изолента и прочие расходники уже были в наличие.

В своём варианте вы можете использовать для корпуса текстолит, алюминий или фанеру (разместив магнитолу внутри старой колонки). Главное, я показал вам сам принцип построения подобных аппаратов. Конструкция самодельного музыкального центра установлена и радует своей удобностью и хорошей работой вот уже который день! С вами был тов. redmoon.

Обсудить статью КАК СДЕЛАТЬ МУЗЫКАЛЬНЫЙ ЦЕНТР

Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство.
Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек
, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Электрическая схема соединений

Хотя большинство магнитол обладают разными количеством выходов и входов, отыскать метод подключения их к сети 220 Вольт при изготовлении домашней аудиосистемы несложно. Стандартная электрическая схема подключения кабелей выглядит так:

Для питания системы используется обычный блок питания старого ПК. Перед тем как подключить его к системе, нужно проверить, что устройство обладает достаточной мощностью, чтобы получить 5 ампер.

Необходимы разъёмы для подключения:

Источники питания типа ATX необходимо подключать через управляющие разъёмы. Они находятся на 24 – пиновой гребёнке.

На изображении показано, какие провода необходимо подключать к автомагнитоле.

Спинка устройства имеет следующий вид:

У различных видов магнитолы место установки питания, число выходов звука и иные параметры могут отличаться. Не меняются только цветовые обозначения кабелей.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Инструкция по созданию музыкального центра из автомагнитолы

Вам нужен блок питания для создания музыкального центра. Но он не обязательно должен быть новым. Если у вас есть старый компьютер, отключите его от сети и используйте его для своего проекта.

Хотя использование источника питания для подключения автомобильной стереосистемы в доме – это один из способов, вы можете это сделать, даже если у вас нет блока.

Электронная часть MP3 USB bluetooth музыкального центра

Как сделать MP3 FM USB bluetooth мини музыкальный центр своими руками / Электронные самоделки

Получив по почте весь комплект деталей сразу не паяя проверьте работоспособность MP3 USB bluetooth модуля, мне один пришел неисправный (деньги вернули). Подробности соединения всех деталей смотрите на видео и фото. К УНЧ подключались динамики от цветного кинескопного телевизора. Динамики демонтированы с проводами и разъемами подключения. Гнездо подключения на плате телевизора тоже было извлечено при помощи паяльника. Гнезда подключения динамиков припаяны на плату УНЧ. Питание от блока 5 Вольт подаем УНЧ и на модуль. При подаче сигнала на УНЧ через проводники разъема звук шел с конкретным фоном (смотрите видео), для устранения фона была снята направляющая разъема линейного выхода на плате и на штырьки установлена и припаяна плата УНЧ. Возможно вам придется при настройке подать питание на модуль минуя микросхему стабилизатора питания. Сборка схемы показала работоспособность такого варианта включения MP3 FM USB bluetooth модуля.

MP3 модули

Детали для сборки width=»1024″ height=»576″ Динамики от телевизора

Установлены гнезда на УНЧ

Сборка схемы

Доработка модуля

Штырьки свободны

Установка УНЧ на модуль

УНЧ на модуле

Усовершенствованная схема центра

Выбор автомагнитолы

Так как по умолчанию для создания самодельной мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола.Но эта «любая» должна всё-таки обладать минимальным набором функций:

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров. И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона

Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками

И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Как самому сделать усилитель звука для магнитолы на микросхеме

На некоторых старых автомагнитолах отсутствуют такие полезные входы как USB и AUX, поэтому чтобы использовать их в качестве усилителя придётся вынимать устройство из посадочного места и открывать печатную плату. Если нет опыта работы с электронными схемами, то за эту работу браться не стоит. Сначала на плате автомагнитолы нужно найти интегральную микросхему усилителя низкой частоты. Это большая по размерам деталь и единственная, которая устанавливается на радиатор-теплоотвод. На принципиальной схеме и на плате она может обозначаться AMP или POWER AMP. Затем нужно определить входные контакты усилителя. На микросхеме их два – это вход левого канала и вход правого канала. Левый канал может обозначаться Line L или L-in, а правый – Line R или R-in. Определить правильность можно прикоснувшись к каждому контакту пальцем. В соответствующих динамиках будет слышен гул. При этом питание автомагнитолы должно быть включено. Земля или общий провод маркируется надписью Line GND.

Если маркировка на схеме отсутствует можно найти входы каналов непосредственно на микросхеме. Для этого нужно последовательно прикасаться ко всем выводам, ориентируясь на появление гула в динамиках. Припаивать разъём к этим контактам нельзя. Нужно определить точки подключения разделительных конденсаторов и уже к ним припаивать провода.

Распайка каналов на штекере и гнезде должна выполняться экранированным проводом по следующей схеме.

Сделанный своими руками усилитель звука из магнитолы можно использовать с любым внешним источником звука. Регулировки тембра в такой конструкции отсутствуют, поскольку сигнал подаётся непосредственно на вход оконечного усилителя, минуя эквалайзер. Для того чтобы снизить уровень шумов следует обрезать дорожки идущие к конденсаторам С1 и С2 от предварительного усилителя головки воспроизведения.

Если в автомобиле установлена новая магнитола, из старой можно сделать компактный усилитель звуковой частоты. Чтобы собрать усилитель звука из магнитолы нужно удалить всё лишнее и ненужное.

Как собрать усилитель звука из магнитолы можно понять по рисунку. Автомобильная магнитола ZXM8330-PA собрана на двух микросхемах и трёх транзисторах. FM тюнер собран на микросхеме ТА2003, а оконечный усилитель на микросхеме TDA2003. Радиоприёмную часть и первый транзистор в каскаде предварительного усиления сигнала с магнитной головки можно сразу исключить. Провод питания электродвигателя так же нужно обрезать. Так же перерезается печатная дорожка питания тюнера, идущая от переключателя «Radio»-«Tape» и дорожка с выхода микросхемы на коллектор второго транзистора. С оставшимися элементами схемы можно экспериментировать. Если внешнее устройство, которое будет подключаться к усилителю, имеет достаточно мощный выходной сигнал, то его следует подключать к верхнему по схеме выводу переменного резистора «VOLUME»

Для подачи слабого сигнала можно использовать коллектор второго транзистора, то есть ту точку, куда подавался сигнал с тюнера. В этом случае будут работать регулировки тембра и переключатель ограничения громкости «Mute». Цепь питания первого и второго транзисторов нужно разорвать. В автомобиле питание всей электроники осуществляется от аккумулятора. Если усилитель будет эксплуатироваться как отдельное устройство, ему потребуется простой источник питания на 12-18 В. Усилитель обеспечивает выходную мощность 6 W на динамической головке сопротивлением 4 Ом и 10 W на двухомном динамике. Максимальный потребляемый ток 3,5 А. По аналогичному принципу можно сделать своими руками усилитель из любой автомагнитолы. Главное это правильно определить входные цепи и отключить от входа все лишние каскады, которые могут быть источниками шумов. Особенно это касается каскадов усиления тракта воспроизведения. Работа со стереофоническими системами немного сложнее, но методика остаётся такой же.

Создаем домашнюю акустическую систему

Итак, суть вопроса нам ясна. Автомагнитола с динамиками(см.Как выбрать динамики для автомагнитолы своими силами) давно уже лежат рядом на столе и «просятся в бой». Теперь только нам одним не понятно, как нам «подружить» 12-ти вольтовое оборудование с 220-тью вольтовой переменной сетью? Должен вам сказать, что эта задача имеет несколько решений, которые и содержит нижеизложенная инструкция о том, как подключить автомагнитолу от сети 220.

Способ первый: подключение через самодельный понижающий трансформатор

Данный способ является самым сложным и трудоёмким

Хотя уровень современной электронной техники и позволяет нам от него полностью отказаться мы, в силу того, что рассматриваем все способы о том, как подключать автомагнитолы к 220 в всё-таки уделим ему должное внимание

Подготовка

Итак, прежде чем произвести подключение автомагнитолы к сети 220, нам придётся своими руками создать понижающий до 12 вольт трансформатор. Для чего нам понадобятся:

Понижающий трансформатор 220/36 Вольт

Созидание

Дабы максимально облегчить поставленную задачу и не разбирать саму обмотку трансформатора, мы используем свободное пространство площади магнитопровода. Обматываем свободную площадь магнитопровода изоляционным материалом и наматываем на него произвольной длины кусок выбранного нами провода. Допустим, у нас получилось семь витков. Для того, чтобы рассчитать нужное для понижения напряжения количество витков и длину провода нам необходимо проделать следующие процедуры:

Собираем схему включения трансформатора, с участием намотанного на магнитовпровод куска провода и измеряем выходное напряжение;

Снимаем показания с семи витков провода

МОЩНЫЙ УСИЛИТЕЛЬ ДЛЯ НАЧИНАЮЩИХ

Новичкам очень советую собрать эту схему. Я и сам не мастер, а скорее начинающий радиолюбитель. Ну азы электроники, элементарные вещи уже знаю, так что решил попробовать свои силы на этой конструкции… Всё началось с того, что давно хотел собрать себе недорогой, но довольно мощный усилитель звука. Не на простейших 1555, которые играют не лучше обычных миниколоночек, а хотя-бы на полсотни ватт. Ну вот и достиг цели. Собрал усилитель на известной микросхеме TDA7294. С неё можно легко выжимать 100 Вт и более. Купил микросхему всего за 1.5$, а всё остальное вытащил с советского телевизора, там нашел практический всё.

Схема подключения микросхемы

Достоинство этого усилителя в том, что он настолько проверенный-перепроверенный тысячами радиолюбителей, что все начинающие смогут без проблем собрать данную схему — тут нет никаких сереьзных препятствии. Все детали можно найти дома (кроме самой микросхемы).

Диодный мост взял с импортного телевизора, хотя во время воспроизведения звука диоды греелись ощутимо. Все остальные детали достал с советского ТВ.

Еще одно, усилитель снабжен кулером, так как радиатор был не очень большим. Схему собрал на куске картона. Текстолита я вообще не нашел. Многим радиолюбителям такая роскошь, как текстолит, купорос, лазерный принтер — недоступна. В этом списке и я тоже есть:( Зато вы можете видеть, что если захотеть что-то сделать, то можно обойтись и малым.

Детали соединял медными проводами. Светодиоды и прочие индикаторы вообще не ставил, так как мне сереьзность и работоспособность важна в первую очередь. Динамик на данный момент 20-30 Вт, 8 Ом. 100 ваттную головку еще не купил.

Фото готового усилителя выше. Да, аккуратность не в лучшем состоянии. Но на удивление всё получилось очень хорошо — нет никаких слышимых искажений. Входной сигнал подавал с телефона. Усилитель запустился с первого-же включения и это очень меня обрадовало! С ув. best.boy99 Форум по УМЗЧ

Музыкальный центр на FM-модуляторе

Сегодня автомобилистам предлагают интересную фишку: прослушивание флэш-носителей через приемник машины. Используется брелок, куда подключается устройство памяти. Потом FM-модулятор работает, как рация. Излучает радиоволны, которые в состоянии поймать приемник автомобиля. Оба устройства настраиваются на произвольную частоту FM-диапазона, присутствующие слушатели (владельцы приемников) поблизости наслаждаются контентом с флэшки.

Изобретение основано на том, что мощность передачи мала. Однако достаточна, чтобы компоненты музыкального центра работали согласованно. FM-модулятор используют для создания автономных систем. Если собрать музыкальный центр, включив в состав приемник (любой старенький, советский), получится прослушивать флэшки на приличных динамиках, даже в автомобиле. Гаджет питается прикуривателем, аккумулятор подойдет в качестве источника, как и компьютерный блок питания.

Возможно сделать музыкальный центр самостоятельно, как указано, если уже куплен FM-модулятор. Усилитель нет надобности добавлять, в приемнике присутствует встроенный. Но для работы на большие колонки лишний каскад не помешает.

Не забывайте, что колонки разносятся с электронной начинкой не зря: радиоаппаратура не любит вибраций, в особенности, мощных низких частот. По указанной причине собрать электронные компоненты в одном ящике не лучшая идея. Идеально воткнуть в коробку пару динамиков от старенького магнитофона. Полагаем, что громкоговорители приспособлены уживаться с электроникой без взаимного вреда.

FM-модулятор можно достать за цену порядка 300 рублей. Если есть старенький приемник и сумеете собрать усилитель низких частот, непременно попробуйте. Подойдет любой Турист. Если на рабочем канале FM-модулятора появится станция, нужно просто перестроить его и приемник. Это не слишком удобно при постоянной смене зон вещания.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого производителя, способна «раскачать» домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Музыкальный центр на FM-модуляторе

Сегодня автомобилистам предлагают интересную фишку: прослушивание флэш-носителей через приемник машины. Используется брелок, куда подключается устройство памяти. Потом FM-модулятор работает, как рация. Излучает радиоволны, которые в состоянии поймать приемник автомобиля. Оба устройства настраиваются на произвольную частоту FM-диапазона, присутствующие слушатели (владельцы приемников) поблизости наслаждаются контентом с флэшки.

Изобретение основано на том, что мощность передачи мала. Однако достаточна, чтобы компоненты музыкального центра работали согласованно. FM-модулятор используют для создания автономных систем. Если собрать музыкальный центр, включив в состав приемник (любой старенький, советский), получится прослушивать флэшки на приличных динамиках, даже в автомобиле. Гаджет питается прикуривателем, аккумулятор подойдет в качестве источника, как и компьютерный блок питания.

Возможно сделать музыкальный центр самостоятельно, как указано, если уже куплен FM-модулятор. Усилитель нет надобности добавлять, в приемнике присутствует встроенный. Но для работы на большие колонки лишний каскад не помешает.

Не забывайте, что колонки разносятся с электронной начинкой не зря: радиоаппаратура не любит вибраций, в особенности, мощных низких частот. По указанной причине собрать электронные компоненты в одном ящике не лучшая идея. Идеально воткнуть в коробку пару динамиков от старенького магнитофона. Полагаем, что громкоговорители приспособлены уживаться с электроникой без взаимного вреда.

FM-модулятор можно достать за цену порядка 300 рублей. Если есть старенький приемник и сумеете собрать усилитель низких частот, непременно попробуйте. Подойдет любой Турист. Если на рабочем канале FM-модулятора появится станция, нужно просто перестроить его и приемник. Это не слишком удобно при постоянной смене зон вещания.

Создаем домашнюю акустическую систему

Итак, суть вопроса нам ясна. Автомагнитола с динамиками(см.Как выбрать динамики для автомагнитолы своими силами) давно уже лежат рядом на столе и «просятся в бой». Теперь только нам одним не понятно, как нам «подружить» 12-ти вольтовое оборудование с 220-тью вольтовой переменной сетью? Должен вам сказать, что эта задача имеет несколько решений, которые и содержит нижеизложенная инструкция о том, как подключить автомагнитолу от сети 220.

Способ первый: подключение через самодельный понижающий трансформатор

Данный способ является самым сложным и трудоёмким

Хотя уровень современной электронной техники и позволяет нам от него полностью отказаться мы, в силу того, что рассматриваем все способы о том, как подключать автомагнитолы к 220 в всё-таки уделим ему должное внимание
