Как сделать кессон для скважины своими руками

Как сделать кессон для скважины своими руками

Сделать кессон для скважины своими руками несложно, если подробно разобраться в теме и подобрать оптимальное решение. Есть несколько вариантов, что позволяет найти то, что вызовет меньше всего затруднений в реализации и позволит оборудовать надежную конструкцию, которая защитит технику от любых неблагоприятных воздействий.

Что такое кессон для скважин и для чего он нужен

В застройке, где используется система индивидуального водоснабжения, большое значение имеет надежная защита скважины от разного рода негативных факторов. Одним из важнейших элементов при этом является кессон – закрытое пространство в устье скважины, располагающееся ниже уровня грунта на участке. Это не только позволяет установить все необходимое оборудование в закрытом контуре, но и обеспечить его удобное обслуживание или ремонт, если в этом возникнет необходимость.

Что касается назначения, основные аспекты таковы:

Отверстия в дне, где входит обсадная колонна и сбоку, через которые выходят трубы и проводка, нужно герметизировать с использованием любого состава на полимерной основе.

Из чего изготавливают скважинные кессоны

Есть много разновидностей, каждая из которых обеспечивает необходимую надежность.

Выбирать нужно по ситуации, альтернативы следующие:

Все варианты одинаково хорошо подходят для кессона при условии их правильного сооружения и соблюдения определенных рекомендаций.

Как сделать кессон для скважины из кирпича

Если нужно сделать конструкцию недорого самому, а под рукой есть кирпич (подойдет и бывший в употреблении), то можно использовать его. Для того, чтобы представлять конструкцию, стоит сделать простой чертеж с указанием размеров, это упростит работу.

Инструкция состоит из таких этапов:

Пространство между наружной поверхностью и стенками ямы заполнить песком, смешанным с цементом, чтобы защитить эту часть от скопления воды при осадках.

Обустройство конструкции из бетонных колец

Это решение используется очень часто ввиду простоты и удобства. Работа занимает немного времени, но для нее понадобится кран или любая техника, способная поднять кольцо.

Процесс состоит из таких этапов:

Соединение с оголовком тоже можно промазать герметиком снаружи. А если есть щели между ним и кольцом изнутри, лучше всего заполнить их монтажной пеной.

Как сделать кессон для скважины из металла своими руками

Если есть металл толщиной 3-5 мм или обрезки большой трубы (обычно для кессона используют диаметр 1,25 м, а для оголовка 60 см), можно использовать материал для изготовления кессона.

В этом случае работы проводят так:

Не стоит забывать о гидроизоляции пространства вокруг обсадной трубы, его можно заделать битумным герметиком, который обеспечит влагонепроницаемую, но при этом пластичную защиту.

Монолитное сооружение из бетона

Это решение предполагает заливку монолитной конструкции в нужном месте.

В этом случае необходимо следовать такой инструкции:

В опалубке не стоит забывать вставлять втулки, чтобы потом вести трубы и проводку.

Кессон для скважины из пластиковой бочки

Применять бочку можно разве что на даче, где в кессона располагается только насос и пространство особо и не нужно. Для работы используют емкость на 200 л, важно, чтобы она была чистой.

Работу проводят так:

Гораздо удобнее сделать кессон около жилого дома из еврокуба. Это квадратная пластиковая емкость, усиленная снаружи металлическим каркасом и имеющая достаточно большой размер. Ее несложно устанавливать:

Стоит помнить, что в еврокубах нередко хранят опасные вещества, стоит выбирать варианты, которые точно не нанесут вреда здоровью.

Кессон можно оборудовать и своими руками, если разобраться в разновидностях и подобрать ту, которую будет удобнее всего сделать. Все рассмотренные виды надежны и долговечны, если делать работу по инструкции и использовать качественные материалы. Чтобы еще лучше разобраться в аспектах монтажа, стоит посмотреть видео, где всего показано наглядно.

Как самостоятельно сделать скважинный кессон?

Многие гидротехнические сооружения нуждаются в установке защитных емкостей (кессонов). Можно приобрести такую систему в готовом виде, а можно сделать кессон для скважины своими руками. С этой целью следует закупить все необходимое и ознакомиться со специальной литературой. Кстати, вся нужная информация по установке скважинных механизмов содержится в данной статье!

Что такое кессон?

В осенне-зимнее время системам автономного водоснабжения требуется специальная защита, которую могут обеспечивать специальные системы — кессоны. Это объемные утепленные резервуары, находящиеся на определенной глубине в земле. Именно утепление их стенок реализует бесперебойной работу всего скважинного механизма (о том, как правильно подобрать оборудование для скважины с кессоном, читайте в специальной публикации).

На сегодняшний день существуют разные виды таких установок.

Что такое кессон и для чего он нужен:

Виды кессонов

Наибольшей популярностью пользуются системы:

Устройство кессона для скважины может выполняться в разных формациях (круг, квадрат и прочее).

Пластиковый вариант отличается длительным периодом эксплуатации, небольшой массой и высокими эксплуатационными характеристиками. Такая система имеет привлекательную цену по сравнению с аналогами, но самостоятельно изготовить ее практически невозможно. Пластиковый вариант можно приобрести в готовом виде!

Кирпич, как основание стен строения, так же, как и бетон (железобетон), может монтироваться самим домовладельцем. Кирпичные строения отличаются устойчивостью и дешевизной. Важно лишь для кирпичного сооружения соблюдать все тонкости кладки, чтобы раньше времени изделие не дало трещинок, через которые внутрь будет проникать влага.

Металлическая арматура — вершина рейтинга материалов для конструирования скважинных кессонов. Желательно использовать алюминиевые сплавы либо нержавейку. Достоинствами данных устройств являются:

Металлические системы следует изготавливать из стального проката, толщина которого около 3 мм. Готовые элементы конструкции сваривают друг с другом, а затем красят. Внутренние поверхности строения желательно защитить антикоррозионным покрытием. Благодаря этому в скважине такой кессон может прослужить не один десяток лет. Естественно, у металлических вариантов будет самая высокая стоимость.

Устройство и особенности приямков для скважин

Устройство кессона предназначено для обеспечения внутри конструкции плюсовых температур. Могут дополнительно применяться теплоизолированные крышки-люки и двери. Желательно делать внутри скважинного кессона вентиляцию, предусматривая монтаж выходных отверстий. Допускается установка неподалеку от крышки выхода, оснащенного шаровым краном. Это можно использовать в дальнейшем как водопроводную колонку.

Сооружая кессон, следует брать во внимание диаметр напорного бака, а также высоту с шириной устанавливаемого в последующем оборудования. Именно эти характеристики влияют на расположение ввода трубы-обсадки с целью обеспечения удобного входа.

Сооружение из кирпича

Надежный кессон своими руками выкладывают из кирпича. Описанный вариант не требует больших вложений в утеплитель, а его степень твердости и стойкости не уступает аналогам. Кессон для скважины своими руками ставят на поверхности, где весной паводковые с подземными водами не затопляют 3-х метровой высоты. Если такой параметр «не работает», то велика вероятность подтопления всей системы.

Какие материалы и инструмент потребуются?

Для проведения соответствующих работ в скважине требуется следующее оборудование:

Кирпичную конструкцию в скважине можно выполнить любой высоты и ширины, важно при этом запастись нужным количеством:

Также следует оштукатуривать внутренние стены, поэтому следует прикупить все нужное и для этих действий.

Как сделать бетонный кессон для скважины самостоятельно:

Подготовительные работы

Для начала следует определиться с видом дна строения для скважины. Его можно мастерить как:

Далее размечают колышками с натянутым шнурком нужные границы и роют около скважины котлован.

Пошаговая инструкция

Если планируется внутри скважинного кессона засыпка или стяжка, следует залить ленточный фундамент. Его ширина должна быть более размеров кирпичной кладки, чтобы стены стояли на нем свободно. Алгоритм работ следующий:

Армирование установки делают с помощью сетки, установленной от основания на высоту в 50 мм. С помощью влагостойких материалов обязательно утепляют стены строения. Далее проводят заливку бетонным составом всей конструкции.

Как только заливочный состав высохнет, приступают к монтажу обрешетки с последующим ее бетонированием. Допускают изготовление из кирпича оголовья резервуара. В завершении закидывают землей кессон до грунтового уровня с обязательной установкой люка. Затем опускают внутрь всю нужную технику.

Сооружение и обустройство конструкции из бетона

Смастерить защиту-кессон на своем загородном участке можно как из металла, так и из бетона. Как сделать кессон для скважины своими руками, знает не каждый, но данный материал поможет в этом разобраться! Бетонную установку можно сделать с помощью:

На начальном этапе определяются с необходимостью бетонирования дна, делая это на уровне грунта.

Выбирают нужные размерные характеристики, определяясь с расположением дополнительной техники и гидроаккумулятора. Простого приямка величины 1×1м вполне достаточно для полноценной работы. Кессон для скважины из кирпича своими руками мастерят согласно особенностям поднятия грунтовых вод весной. Это касается и железобетонных строений.

Необходимые материалы и инструмент

Кессон из кирпича, так же, как и из железобетона, мастерят с применением:

Кроме материалов, требуется и специальный инструмент. Если в изготовлении бетонного строения будут использоваться готовые железобетонные кольца, для их поднятия может понадобиться кран.

Работа с монолитным бетоном проводиться в несколько стадий.

Подготовительные работы

Сначала определяются с местом проведения будущих строительных работ, очищая его от находящегося там хлама. Затем размечают место копки и приступают к рытью ямы около обсадной трубы. Копают вглубь не меньше, чем на 2 м.

Для предотвращения обваливания стенки сооружения на них кладут гидроизоляционный материал либо геотекстиль. В случае отсутствия необходимости проведения бетонных работ в основании скважинного кессона делают его засыпку щебенкой или песком на пятнадцатисантиметровую высоту с последующей утрамбовкой.

Инструкция по ходу работ

Желательно установить пояс армирования на расстоянии 8 см от боковых поверхностей котлована. Затем делают ограждения с помощью подручного пиломатериала. Сооружение скользящей опалубки поможет в решении проблем с недостатком досок. По ходу заливки деревянные конструкции поднимают на новую высоту, пока полностью не схватится бетон. Предварительно до заливки бетоном рекомендуется обтянуть полиэтиленом всю опалубку.

Бетон готовят из цементно-песочной смеси с добавлением щебня. Как только он высохнет, в боках конструкции делают дыры для пеналов (гильз), куда затем будут монтироваться кабеля с водопроводами. Герметичность отверстий достигается за счет заделывания дыр цементно-песчаным составом.

На следующем этапе приступают к сооружению опалубки перекрытия. Обустройство горловины кессона делают в виде деревянного щита, имеющего люковый проем. Также следует предусмотреть в нем вентиляцию с летней колонкой. Готовую конструкцию кладут на стенки. Затем приступают к монтажу боковых элементов с укладыванием арматурной сетки.

Желательно бока и пол опалубки застелить полиэтиленом с последующим бетонированием.

Далее идет утепление конструкции с последующей установкой необходимой техники.

Как сделать металлический кессон своими руками

Кессон с металлическими стенами – самая дорогостоящая конструкция, особенно если толщина стальной плиты равна 3мм. При этом конструкцию можно выполнить в различных формациях:

Такие системы следует делать по предварительно изготовленным рисункам-чертежам.

Фотогалерея ”Чертежи конструкции”

Материалы и инструменты

Металлическую скважинную систему следует мастерить с использованием различных типов труб:

Герметичное дно можно будет изготовить с помощью газового резака или бензореза. Эти же инструменты пригодятся для монтажа круглого резервуара.

Подготовительные работы

Алгоритм проведения начальных работ следующий:

В ходе работы по изготовлению стального строения для скважин рекомендуется применять сварочный аппарат, способный обеспечить герметичность всей камере.

Инструкция по изготовлению

Сначала делают люк и основание кессона. Люк устанавливаем после, а пока вырезаем для обсадки отверстие нужной величины. Далее последовательность работ такая:

Допускается приварка по бокам металлических петель–креплений подъемника.

Желательно до заливки перекрытия обработать с внешней и внутренней стороны сварные соединения специальной жидкой защитой.

Подъемным краном устанавливают металлический каркас на постоянное место эксплуатации. Затем сваривают трубу-обсадку с пеналом. Далее герметизируют участки соединения кабеля и трубопровода, а затем всю конструкцию засыпают грунтом.

Процесс изготовления металлического кессона для скважины:

Полезные советы

Существуют некоторые хитрости, позволяющие не только облегчить монтаж кессона для скважины, но и существенно продлить срок его службы. Познакомимся с ними более подробно:

Описанные действия позволяют избежать образования пустот внутри монолитного железобетона. Проведение строительных работ в весеннее время года позволяет узнать точное состояние котлованного основания.

Самостоятельный монтаж с установкой кессона для скважины – хлопотное, но полезное дело. При этом хозяин всегда учитывает влияние всех факторов, что положительно отражается на качестве службы конструкции и семейном бюджете. Умелое проведение всего комплекса работ позволит домовладельцам длительное время наслаждаться бесперебойной работой водонасосного оборудования и делать при необходимости ремонт в комфортных условиях.

Изготовление кессона для скважины своими руками

Сегодня проблема водоснабжения загородного дома, не подключённого к центральному водопроводу, решается достаточно просто. На участке обустраивают скважину с глубинным насосом, от которого прокладывают трубопровод к дому. Бесперебойную подачу воды обеспечивают установленные рядом со скважиной или в подвале гидроаккумулятор с устройствами автоматики и регулирования. Чтобы защитить устье скважины и насосное оборудование в зимний период, используют кессон, который устанавливают в непромерзающих слоях грунта. Достаточно высокая цена заводских изделий из пластика и металла вынуждает умельцев искать более дешёвые варианты. Рассмотрим несколько конструкций кессонов, изготовленных из подручных материалов.

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Сооружение из кирпича

Кессон, построенный из кирпича, представляет собой прочную, надёжную конструкцию и требует минимального утепления. Кирпичный приямок над скважиной можно устанавливать только в том случае, если уровень грунтовых и паводковых вод в весенний период не поднимается выше 3 м. В противном случае избежать затопления скважины не удастся.

При строительстве сооружения важно учитывать его вес, поскольку неправильное обустройство основания может привести к проседанию конструкции и деформации трубопровода.

Кирпичный кессон для скважины

Какие материалы и инструмент потребуются

Огромным преимуществом кирпичного кессона является то, что его можно сделать любого размера, в зависимости от собственных возможностей и предпочтений. Для строительства понадобятся:

При расчёте количества строительных материалов исходят из того, что на один квадратный метр кладки в полкирпича (с учётом толщины растворных швов) понадобится примерно 50 шт. красных обожжённых кирпичей.

Перед началом строительных работ необходимо подготовить:

Кроме этого, если планируется оштукатуривание внутренней поверхности кессона, то потребуются штукатурные маяки, шпатели и другие инструменты.

Подготовительные работы

Дно кирпичного кессона может выполняться как в виде цементно-песчаной стяжки или малозаглубленного плитного фундамента, так и простой щебневой засыпкой. Кстати, не стоит снисходительно относиться к последнему способу — если опасности подтопления грунтовыми водами нет, то именно он позволит отводить стекающий конденсат в грунт.

Котлован под приямок можно вырыть своими руками, без привлечения землеройной техники

Процесс подготовки к строительству резервуара начинают с разметки границ при помощи колышков и натянутого шнура. После этого начинают рыть котлован вокруг скважины на необходимую глубину. При этом можно воспользоваться как собственными силами с привлечением к работе родственников и друзей, так и землеройной техникой. Разумеется, обозначать границы котлована в последнем случае не потребуется.

Если для оголовка кессона будет использоваться самодельная крышка, то изготавливают рамку с деревянным или металлическим люком, который будет установлен в перекрытие.

Пошаговая инструкция

Обсадную трубу выполняют только после того, как будет подготовлено основание днища кессона

Стенки кессона в полкирпича обеспечат достаточную прочность и теплоизоляцию

Чтобы снизить стоимость сооружения, верхнее перекрытие можно не бетонировать, а засыпать грунтом, соорудив холм высотой до 30 – 40 см над уровнем участка.

Перекрытие кессона под установку деревянной обрешётки

Заливка плиты перекрытия

Кессонная горловина из кирпича

После высыхания раствора кессон засыпают до уровня участка и устанавливают люк. Внутрь резервуара опускают металлическую лестницу и монтируют оборудование. После подключения насоса проводят пробный пуск и настройку автоматики.

Видео: Кирпичный кессон для скважины своими руками

Сооружение и обустройство конструкции из бетона

Если вы хотите построить бетонный кессон, то сделать это можно двумя способами:

В первом случае можно обойтись лишь своими силами, тогда как использование бетонных колец потребует дополнительных рабочих рук и привлечения грузоподъёмного оборудования.

Кессон из сборных железобетонных элементов

Так же, как и в случае с кирпичным кессоном, перед началом строительства определяют необходимость бетонирования пола в зависимости от уровня грунтовых вод. Размер кессона выбирают исходя из того, будет ли в нём размещаться гидроаккумулятор и другие устройства. Если приямок будет простым защитным сооружением для скважины, то его размеры должны быть около 1×1 м. При необходимости размещения насосного оборудования кессон делают габаритами не менее 1.5×1.5 м.

Необходимые материалы и инструмент

Для строительства бетонного приямка понадобятся такие материалы:

Инструмент, который понадобится для работы, найдётся у каждого домашнего мастера. Возможно, что-то придётся одолжить или взять напрокат. Перечень основного инструмента выглядит так:

Сооружение приямка из монолитного бетона включает несколько этапов, поэтому в процессе работы можно воспользоваться нашей инструкцией.

Подготовительные работы

Перед тем как приступить к сооружению бетонного кессона, определяют место будущего строительства, освобождают его от мусора и делают разметку. После этого вручную или с привлечением строительной техники копают яму вокруг обсадной трубы скважины. Глубину котлована делают не менее 2 м и при расчёте его размеров ориентируются на габариты кессона и толщину стенок сооружения. К слову, учитывая ширину опалубки 15 – 20 см, размеры котлована должны быть на 30 – 40 см больше сечения приямка.

Чтобы предотвратить осыпание грунта со стенок ямы, их закрывают геотекстилем или другой плотной гидроизоляцией. Она же будет препятствовать утечкам известкового молочка во время бетонирования. Если же бетонные работы на дне кессона не предполагаются, то пол засыпают слоем песка и щебня толщиной до 15 см, после чего эти материалы утрамбовывают при помощи ручного инструмента.

Инструкция по ходу работ

Монтаж геотекстиля и армопояса на нижнем ярусе кессона

Установка опалубки скользящего типа

К строительству следующего яруса приступают после того, как бетон даст схватку

Отверстие в стенке кессона под водопроводные трубы

Можно обойтись без перфорирования стенок, если установить пеналы ещё на этапе обустройства опалубки и заливки бетона.

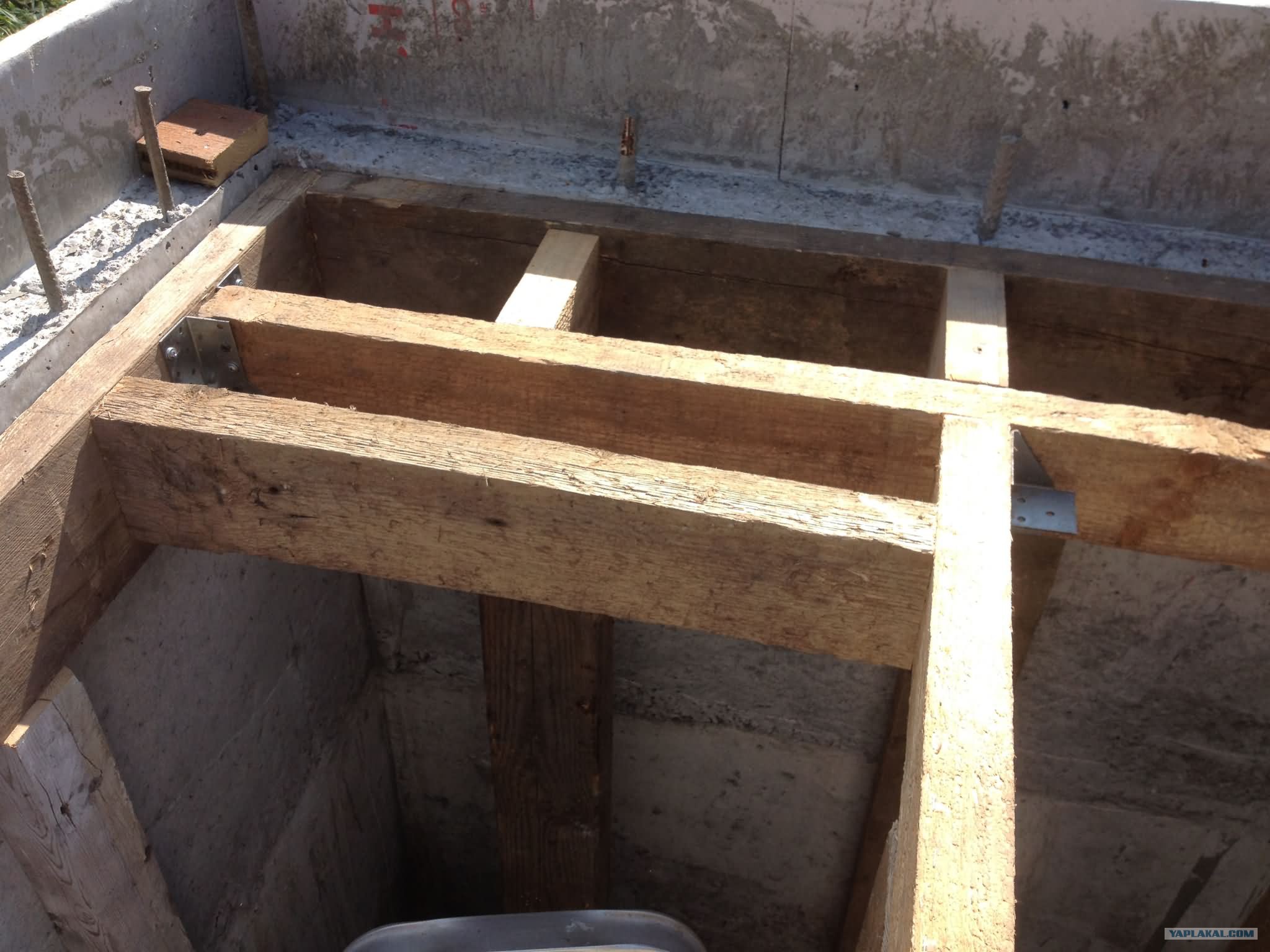

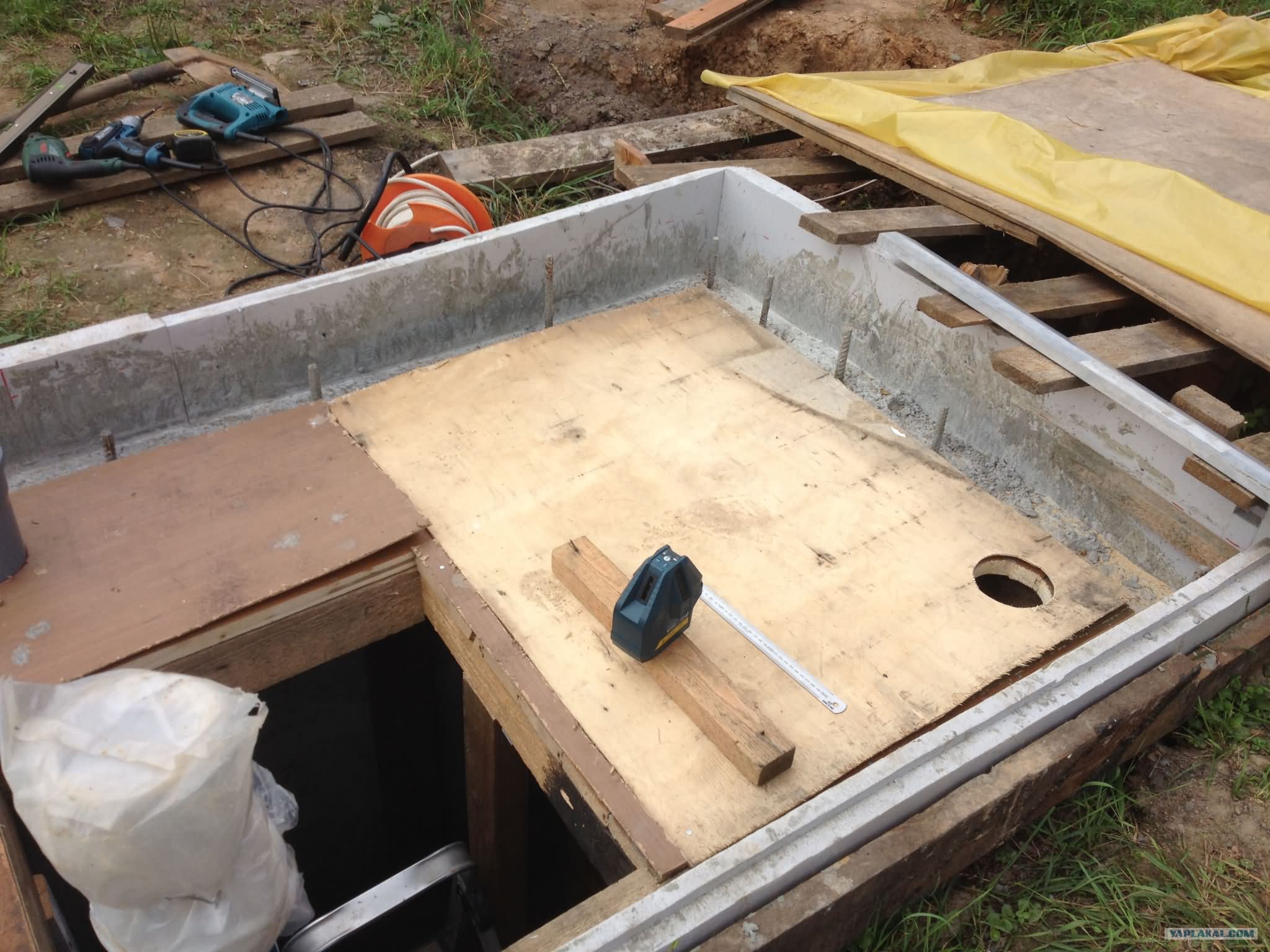

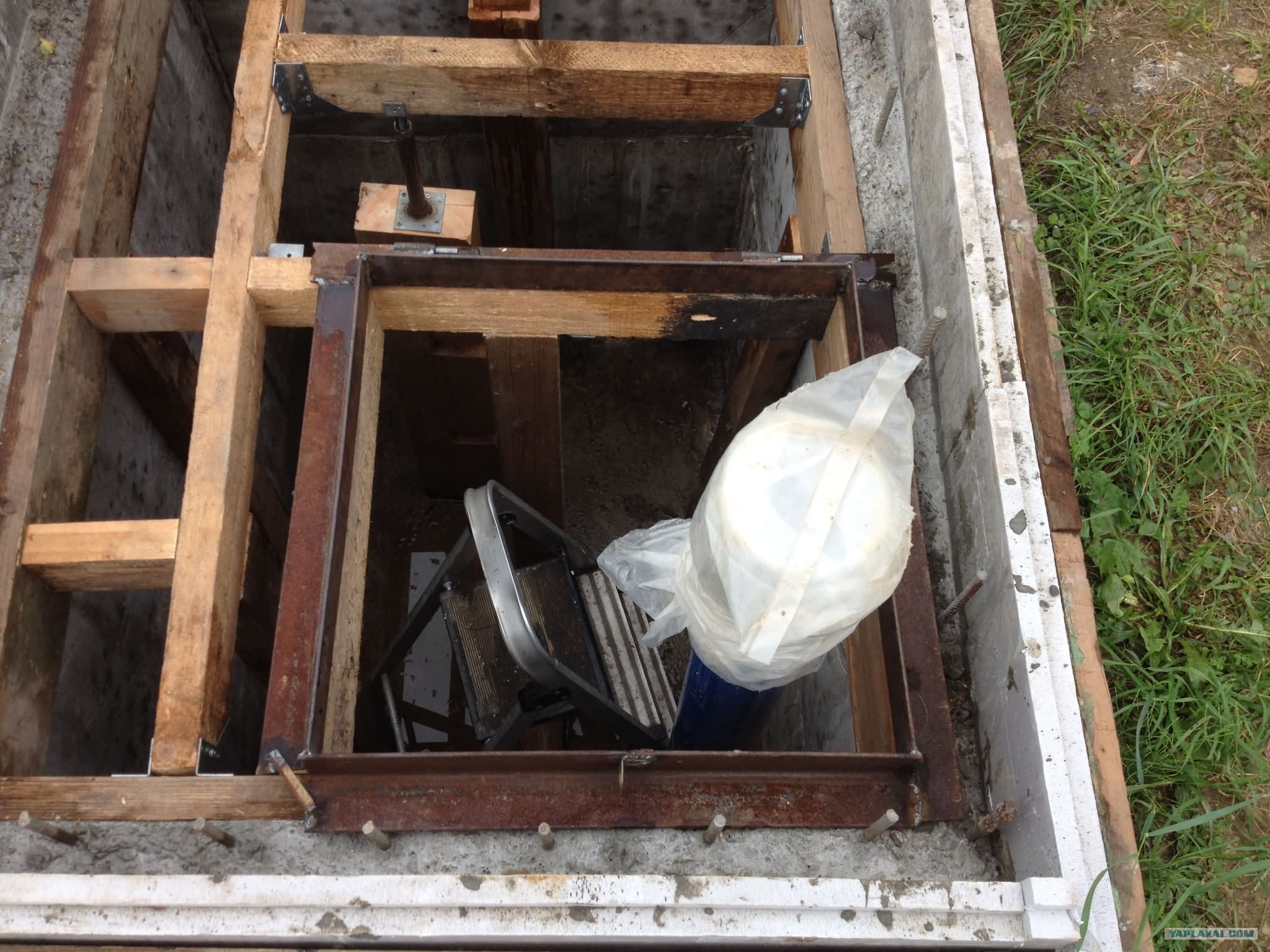

Обустройство обрешётки перекрытия

Гидроизоляция обрешётки и установка армирования

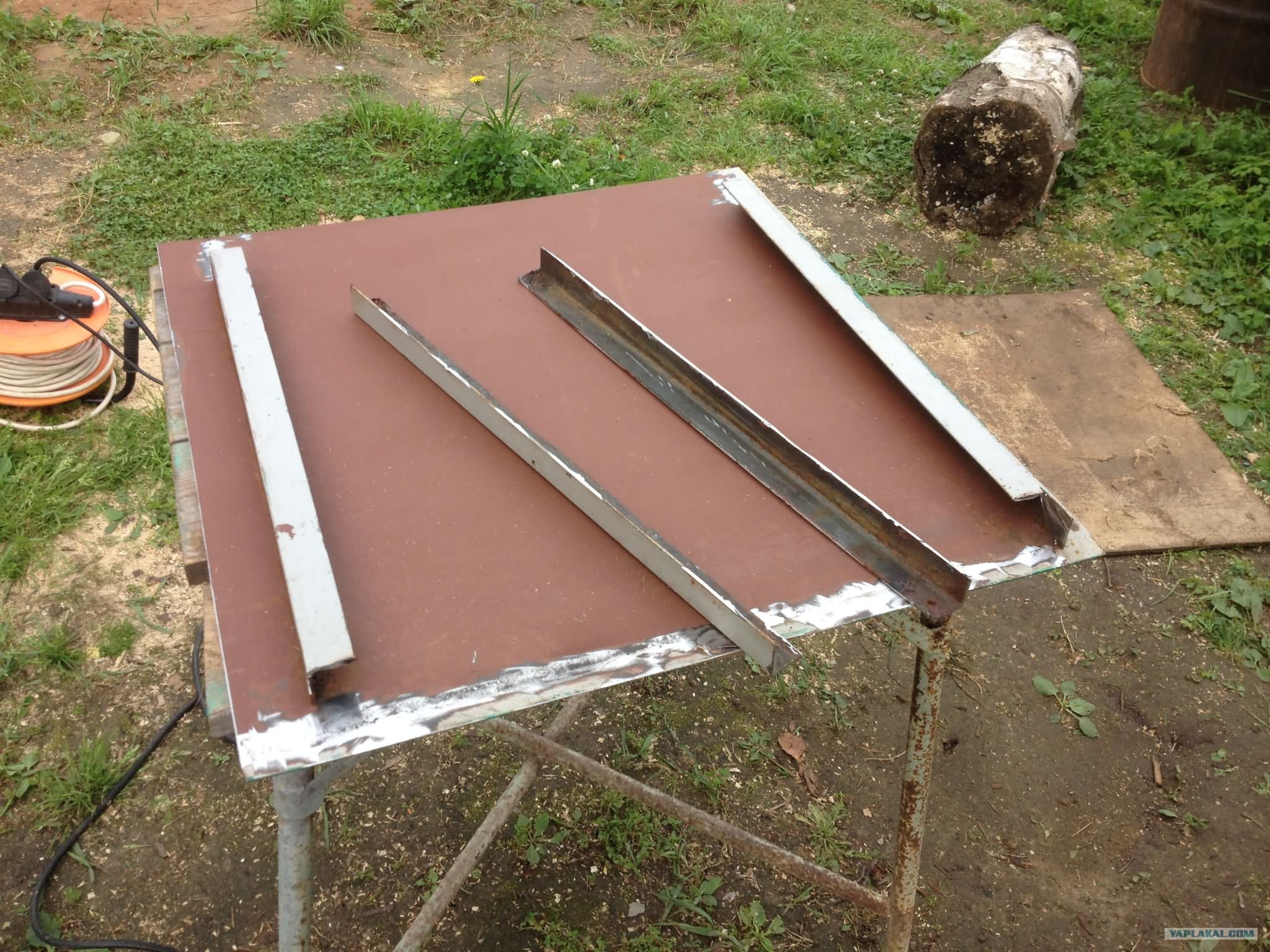

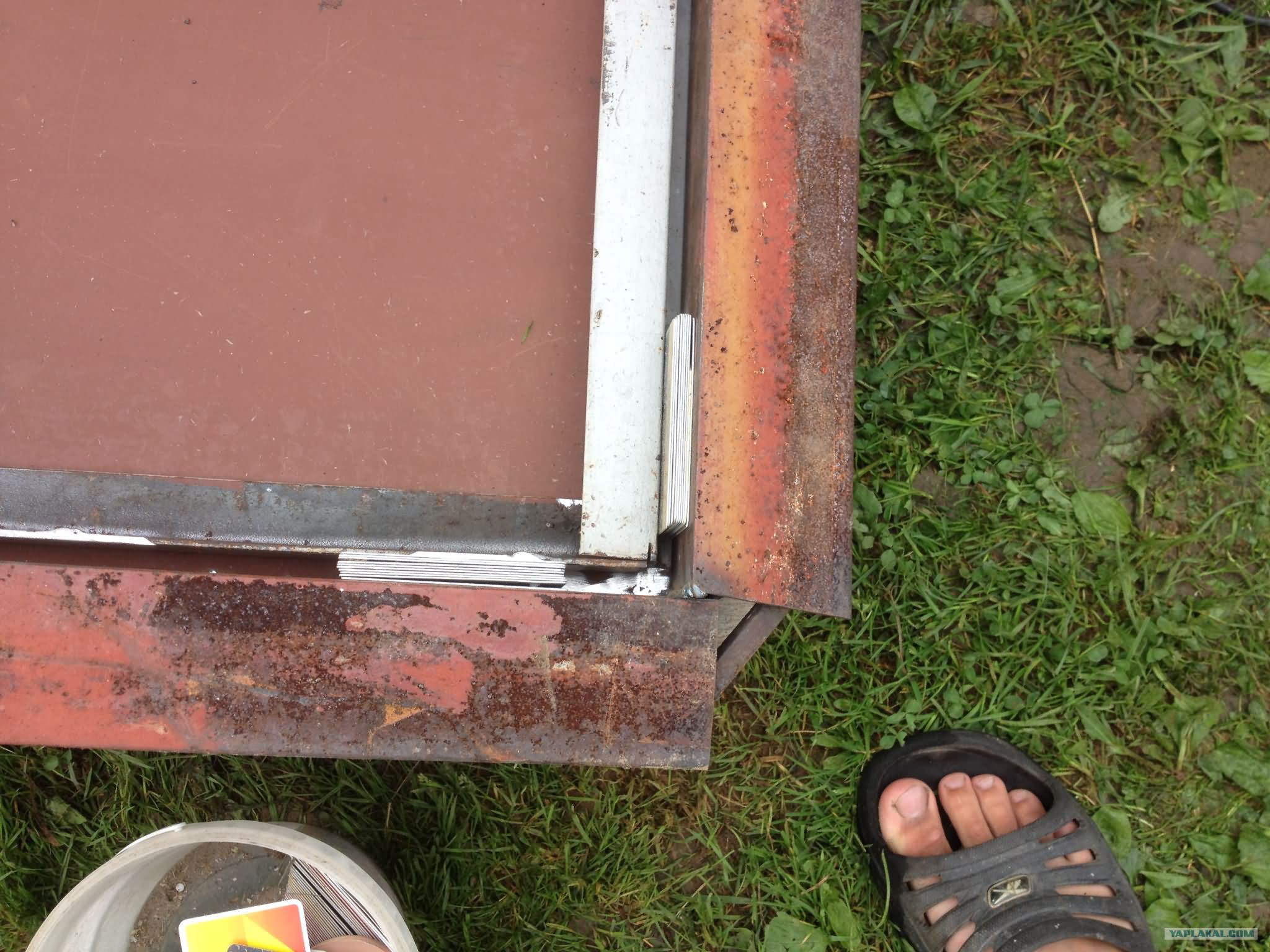

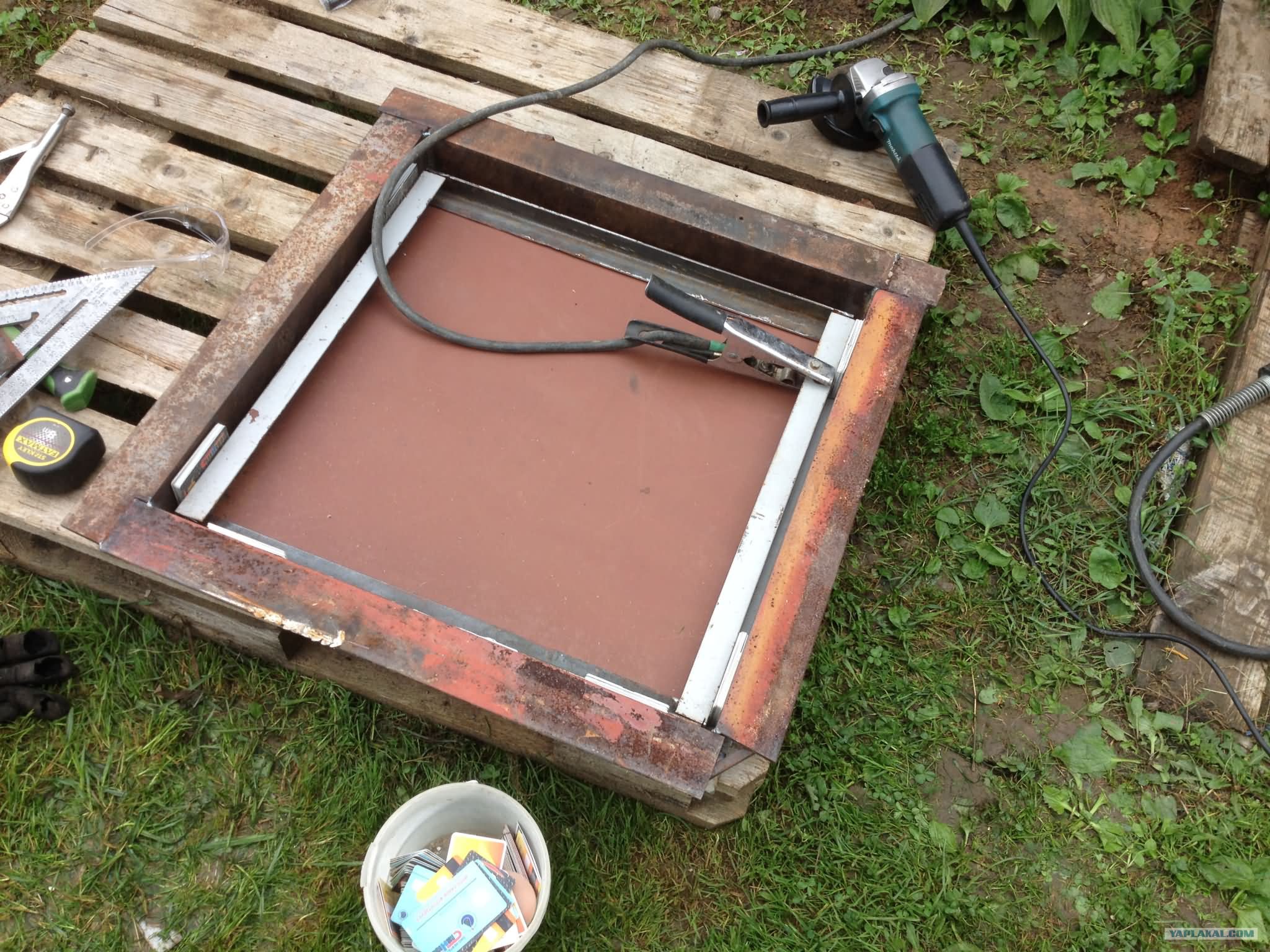

Монтаж металлической рамы с люком

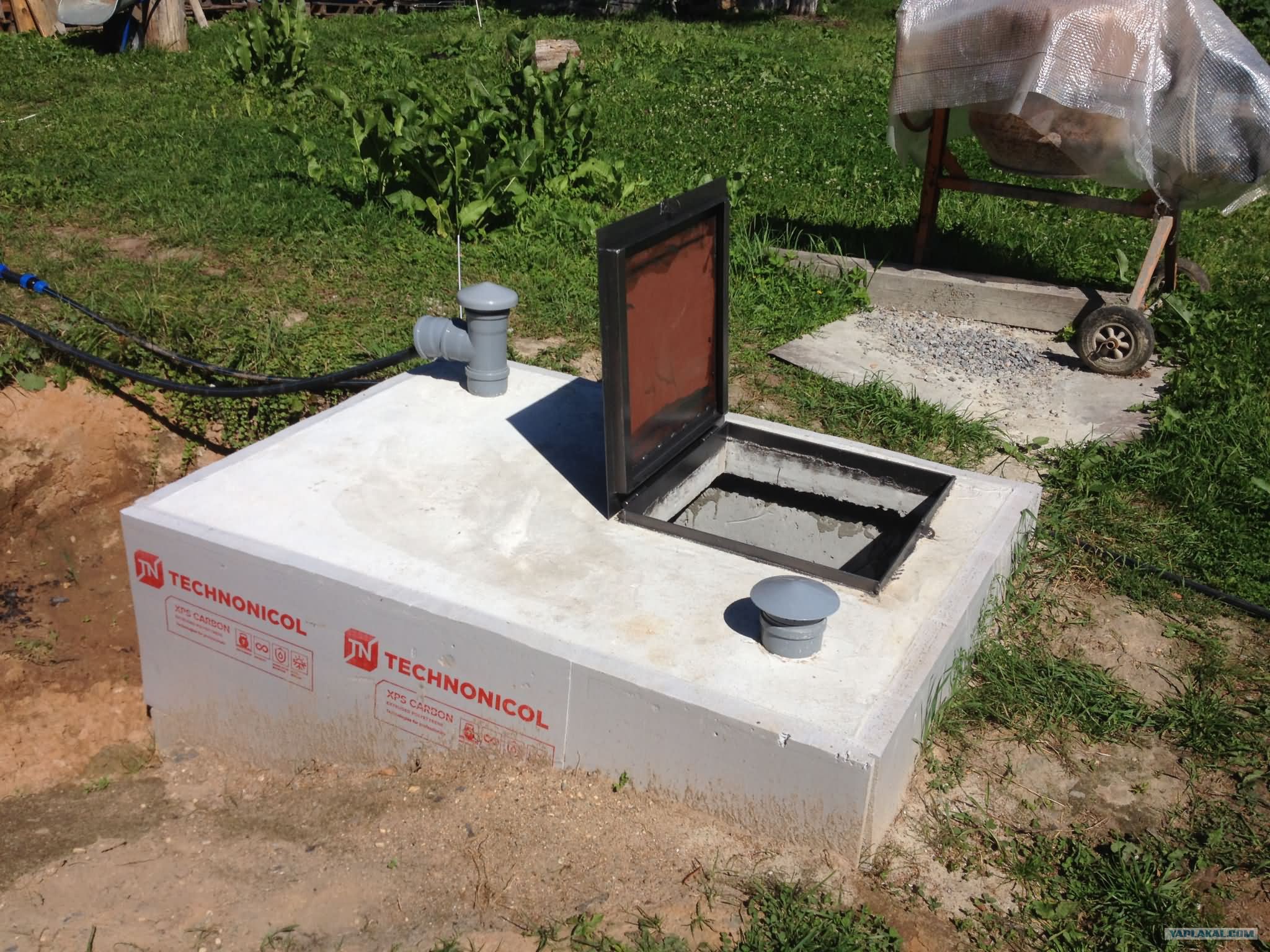

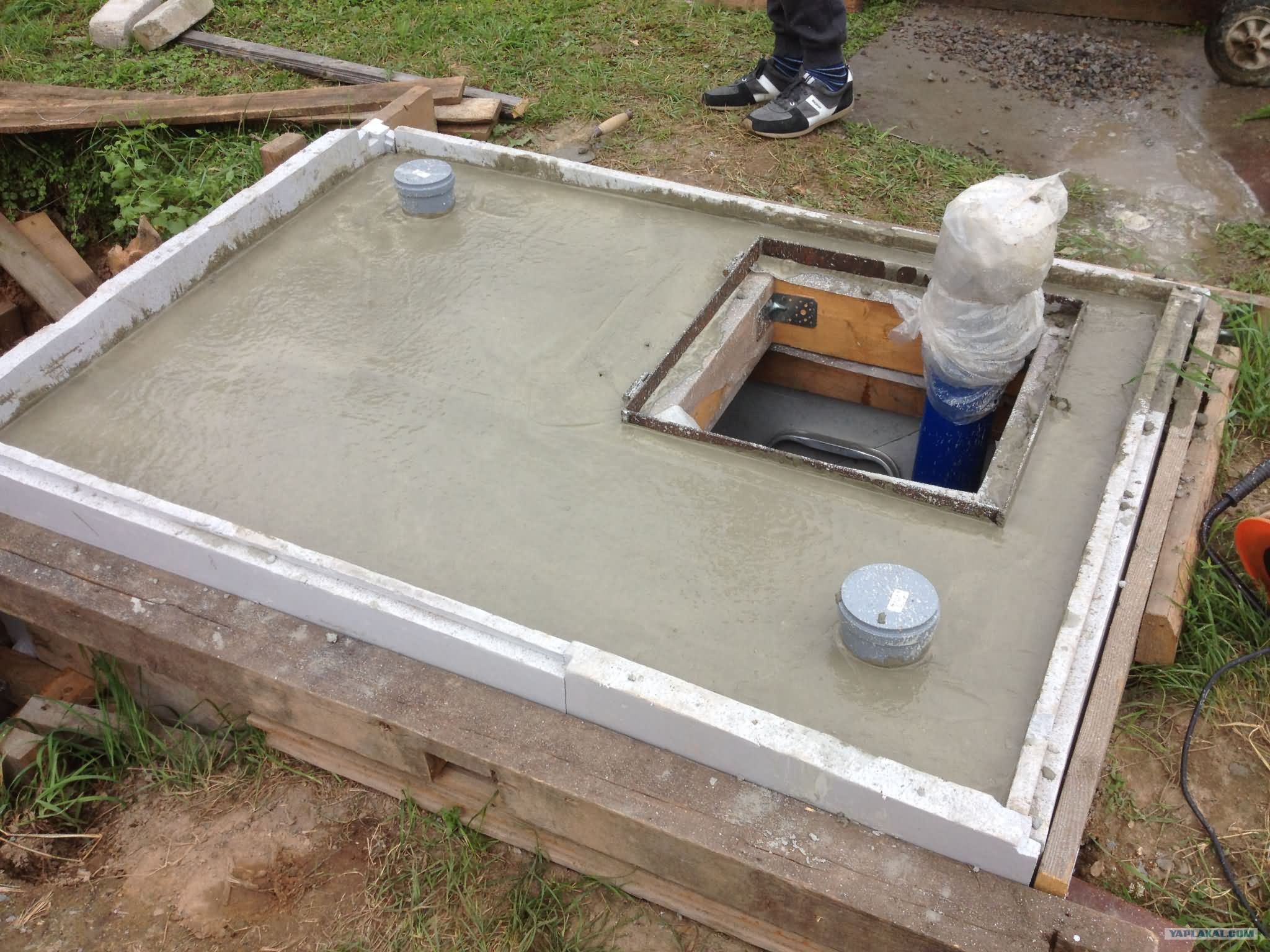

Залитая бетоном горловина кессона

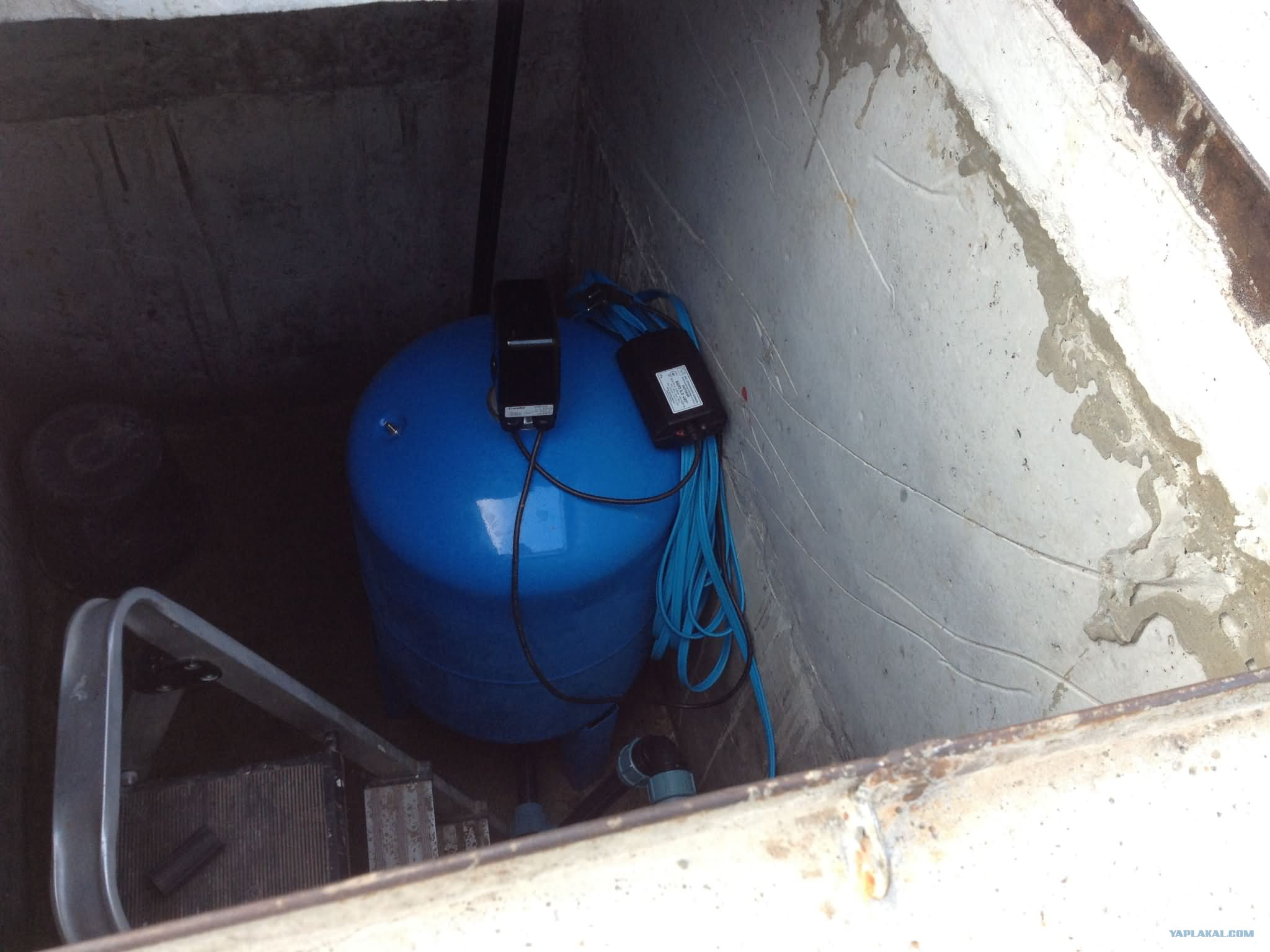

После утепления конструкции можно приступать к установке оборудования и эксплуатации сооружения.

Видео: Утепление кессона своими руками

Как сделать металлический кессон своими руками

Стальной кессон является одним из наиболее дорогостоящих вариантов, который, к тому же, требует регулярной покраски и ухода. В наше время, когда есть альтернатива в виде пластиковых или сборных железобетонных конструкций, популярность металлических приямков стремительно падает. Тем не менее, если в ваших закромах найдётся несколько стальных листов, то строительство кессона из металла может стать бюджетным решением проблемы.

Можно купить металлический кессон заводского изготовления, однако для домашнего мастера его изготовление не представляет трудностей

Фотогалерея: чертежи конструкции

В зависимости от материалов, имеющихся в наличии, можно изготовить круглый, квадратный или прямоугольный кессон для скважины. Размеры на приведённых ниже чертежах и схемах являются ориентировочными и могут быть увеличены до любых значений при необходимости установки в приямке дополнительного оборудования.

Обустройство скважины или бетонный кессон своими руками

P.S. кто не в курсе о чем вообще речь и что это за очередная серия, можно ознакомится здесь
Серия №1 (сарай)
Серия №2 (забор и мелочевка. )

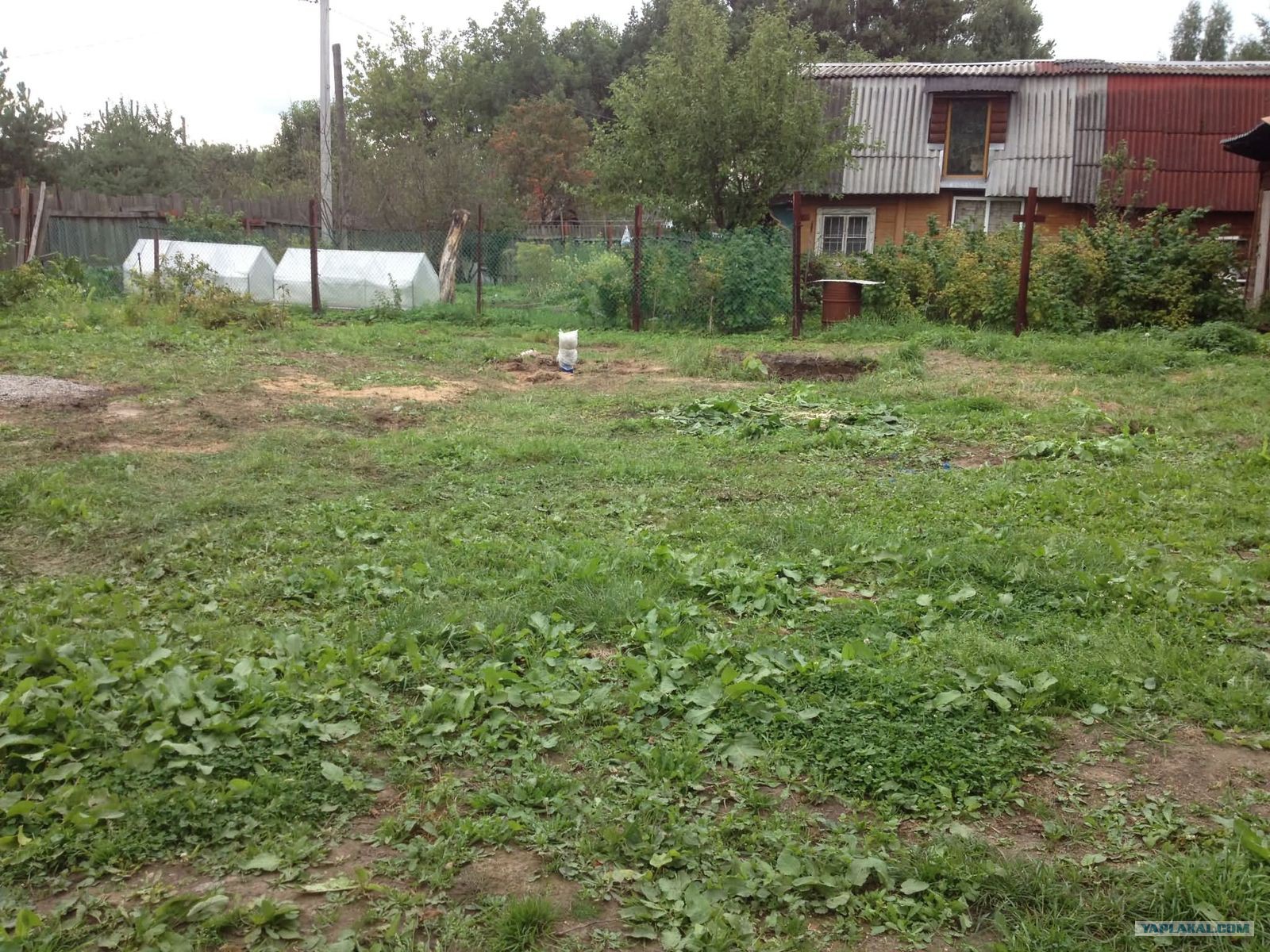

3. Место самой скважины выбрал исходя из соображений, чтобы было проще ее потом обустроить, там рядом была яма, соответвенно, чтобы меньше
копать, хотел пробурить прямо в ней, но так нельзя, поэтому хуйнули рядом

4. Вечером подготавливали технику, в камазе внутри была самодельная цицтерна, ее стали набирать водой, для подачи в установку, т.к. полный он
бы вряд ли сюда заехал

6. Когда приехал, обсадную трубу уже воткнули, измеряли дебит и прочую там ебалу

9. Смесь пиздецовая получилась, разбавленная глина

10. Качали помпой, но не все, т.к. то что уже отстоялось, было похоже на ликер и не шло по шлангу

11. А вот этой елдой бурили. Сразу выбрал именно роторное бурение, т.к. от шнекового было бы много лишней земли, которую потом нужно было куда-то девать

12. Откачали вот до этого уровня, далее осталось примерно см 70 месева

14. Прокачивали до чистой воды

15. Потекла, единственно кончено, дебит скважины очень маленький 685 л/час. но это из-за того, что находимся на высоком берегу волги и эта глубина
примерно уровень реки

17. После всех работ и оплаты в размере 32.5*2100=68250 я остался с торчащим куском трубы над поверхностью земли

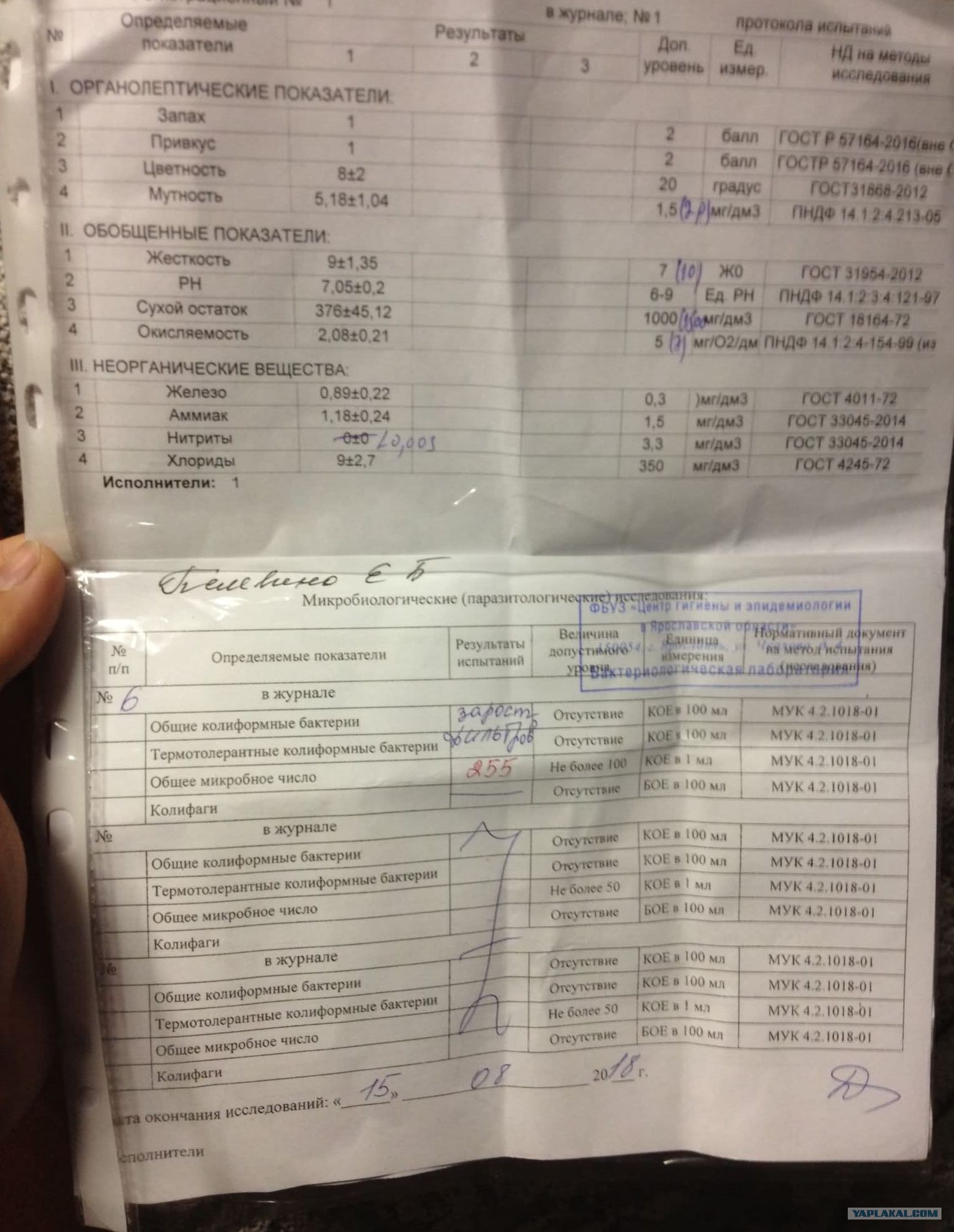

18. Налил воды в тарелку и оставил на открытом воздухе, посмотреть, много ли выпадет железа, т.к. с этим у нас проблема в области

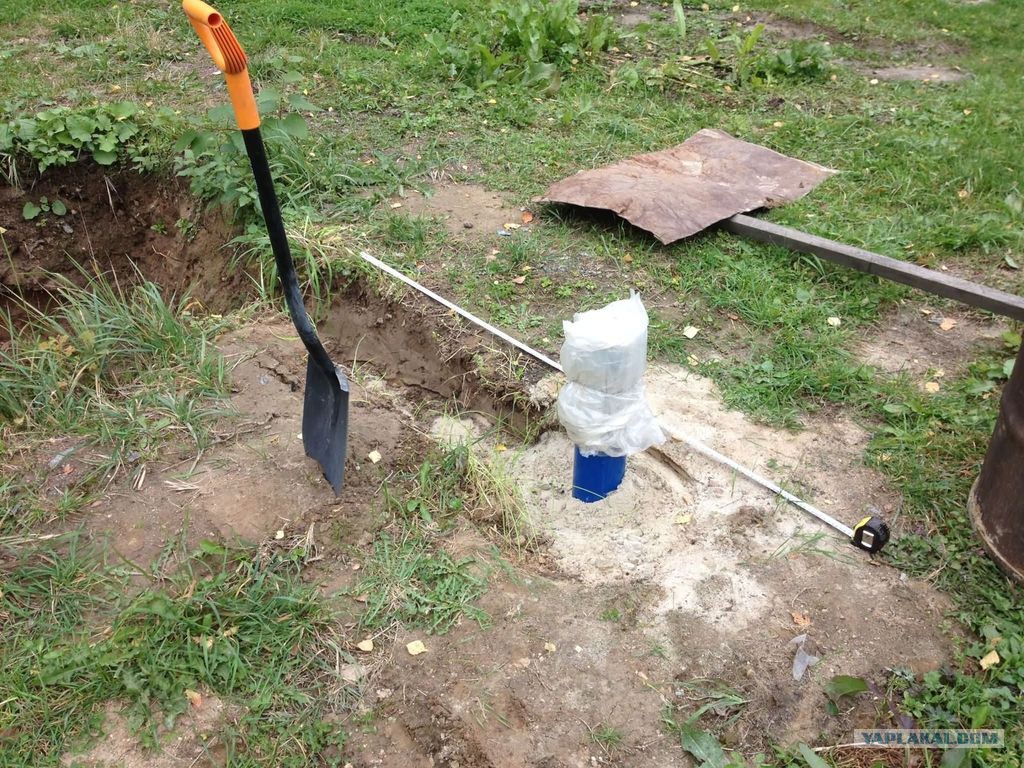

19. Чтобы не откладывать в долгий ящик, потихоньку приступил к работам по обустройству

20. Наметил примерные размеры, и вперед, хуярить лопатой

21. Часть земли закидывал в уже имеющуюся яму, заодно и присыпал жидель от бурилки

22. Земля на участке хорошая примерно 30-35 см плодородка, 30-35 см супесь, далее примерно 1 м глины и на глубине 1.60-1.70 м идет слой «ПГС», очень
крупный песок и примесью гальки, вот до этого уровня и копал. На фото отчетливо видны первые 3 слоя земли

P.S. голоса лишь нужны, чтобы понять, интересна ли будущая тема, а не с целью заработать петрухи, которая мне не нужна.

25. Выкидываем лишнее за борт

26. Ну пока примерно так

27. Выставляю доски по периметру ямы, чтобы задать размеры и было понимание где еще подровнять

28. Далее начинаю подравнивать правилом, чтобы добиться более-менее ровных стен. Заодно примеряю листы ЭПП, кессон буду сразу утеплять на полную глубину

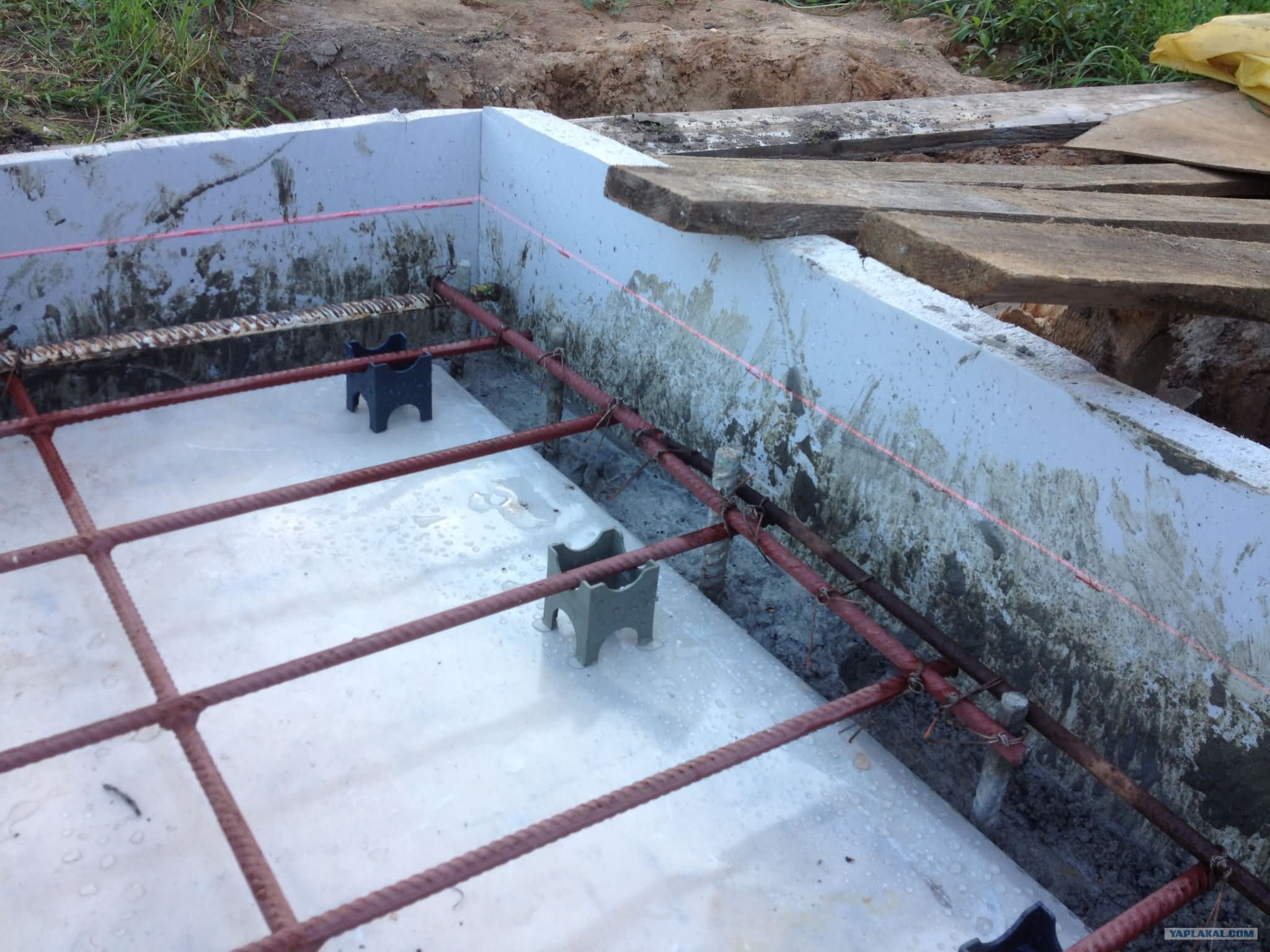

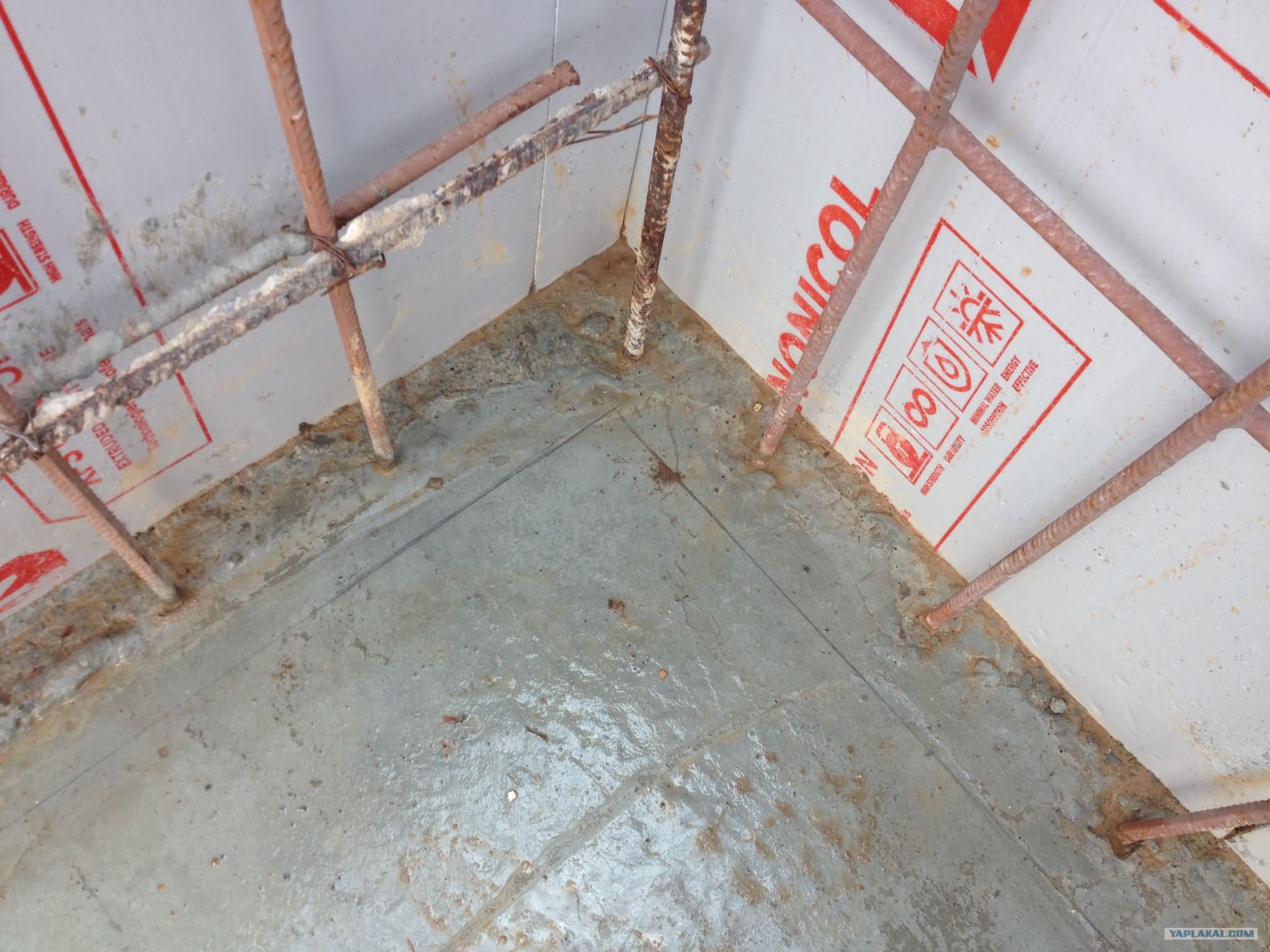

31. Полностью весь каркас вязать не стал, т.к. неудобно было бы ходить, дотыкал арматуру по мере роста стен

33. Вот объем одного замесика нашей трудяги на 180 л

34. Я закидываю лопатой сверху, друган вибрирует

35. Итого на пол ушло 3 полных замеса, толщина пола получилась примерно см 12. наводим марафет

36. Пока схватывлася пол, начал колотить щиты для внутренних стен

37. Весь материал для опалубки также трофейный, на заднем плане видно остатки «дома», часть из которых потом очень пригодилась

38. Но вот тут пришла беда с первым летним дождиком. Сквозь стыки ЭПП глину размыло и все это месиво натекло внутрь

39. Вот место утечки, глина была рассыпчатая и от дождя быстро растаяла

40. Все собирал губкой и в ведро

41. Подвязываю арматуру для первого слоя стены. Почему для первого и тем более слоя? Все очень просто, если сделать опалубку на всю высоту, то при такой толщине стены в 10 см и наличии в ней арматуры будет очень трудно или даже нереально засунуть вибратор на всю глубину, чтобы уплотнить бетон

42. Отступаю от стен по 10 см и черчу линии, вдоль которых буду выставялть оплаубку

44. Выставил опалубку, после уже понял ошибки и косяки. Вобщем, нужно собирать ее, так, чтобы все саморезы можно было выкрутить во внутрь, при
демонтаже, также нежелательно так близко располагать стыковочные доски, лучше подальше

46. Вроде норм расстояние

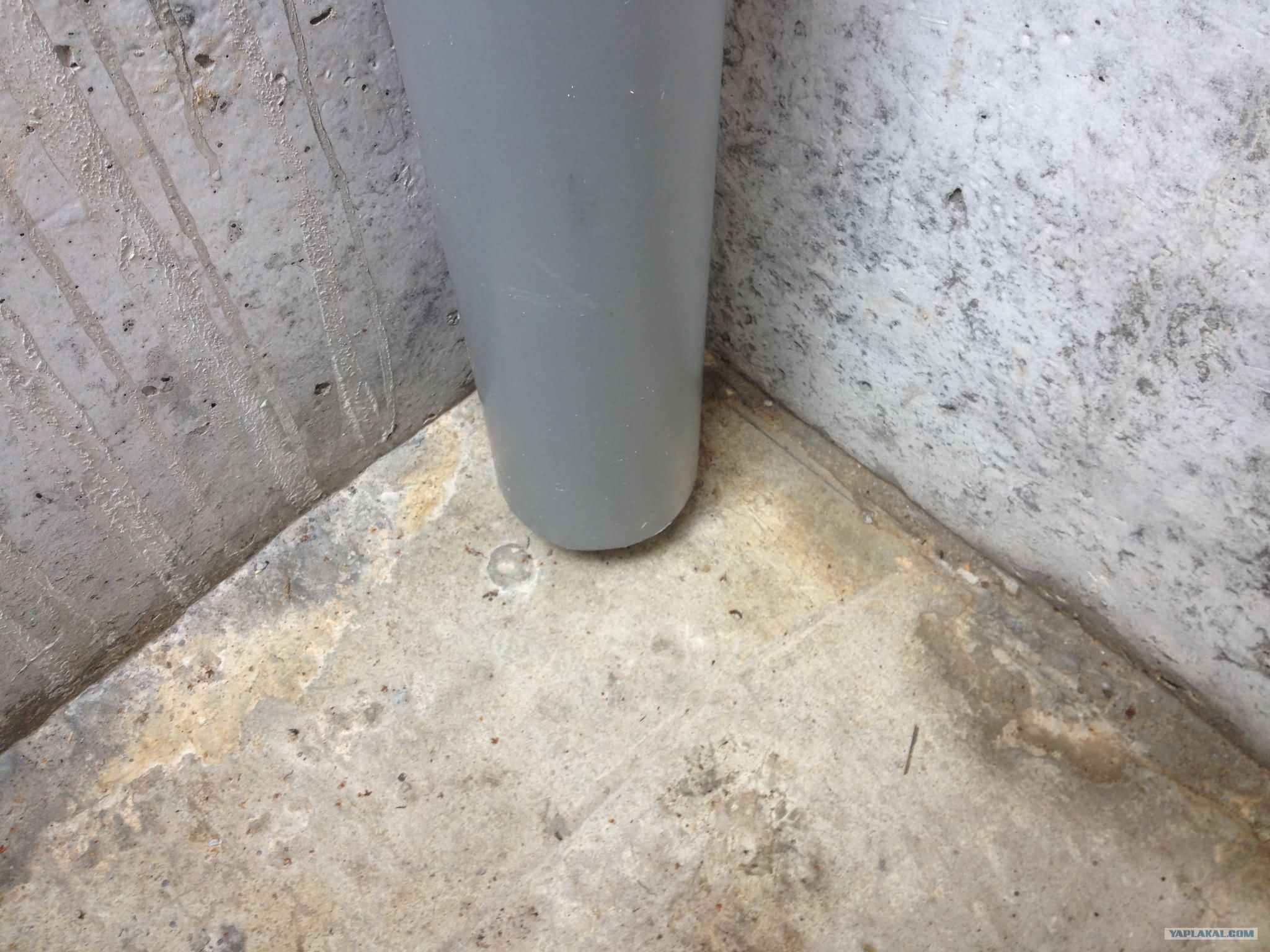

47. Заложил сразу раструб, чтобы потом можно было выводить трубу под землей к строениям

50. Процесса заливки первой части стены нет, там все просто, меси и закидывай. Т.к. по прогнозу были дожди, закрыли все сверху пленкой и в один из дней
приехал проверить не натекло ли опять воды. Подхожу к месту и наблюдаю такую хуйню, что-то лежит сверху на пленке

55. Толщина стены сверху

57. Тоже получилось все отлично

61. Вот поливает немноголичсленный дождичек этим летом

62. Как наладилась погодка, продолжаем, выставляю верхний слой ЭПП

63. Получилось все впритык, на утепление ушла ровно 1 упаковка из 16-ти листов толщиной 50 мм

64. Подвязываю куски трофейной арматуры, которую находил в огороде.

65. Иногда получалось так, что к 10-й приходилось подвязывать 18-ю, но ниче страшного, у нас же не 9-ти этажный дом, нагрузок здесь, по сути, никаких

67. Выставляем часть внешней опалубки, чтобы поддержать периметр, который не подпирает земля

68. Внутренняя опалубка выставилась теперь значительно быстрее, с учетом предыдущих ошибок. щиты пошли теже самые, что стояли внизу

69. Щиты поставил, чтобы не упали, на самопальные лавочки, собранные из 3-х досок

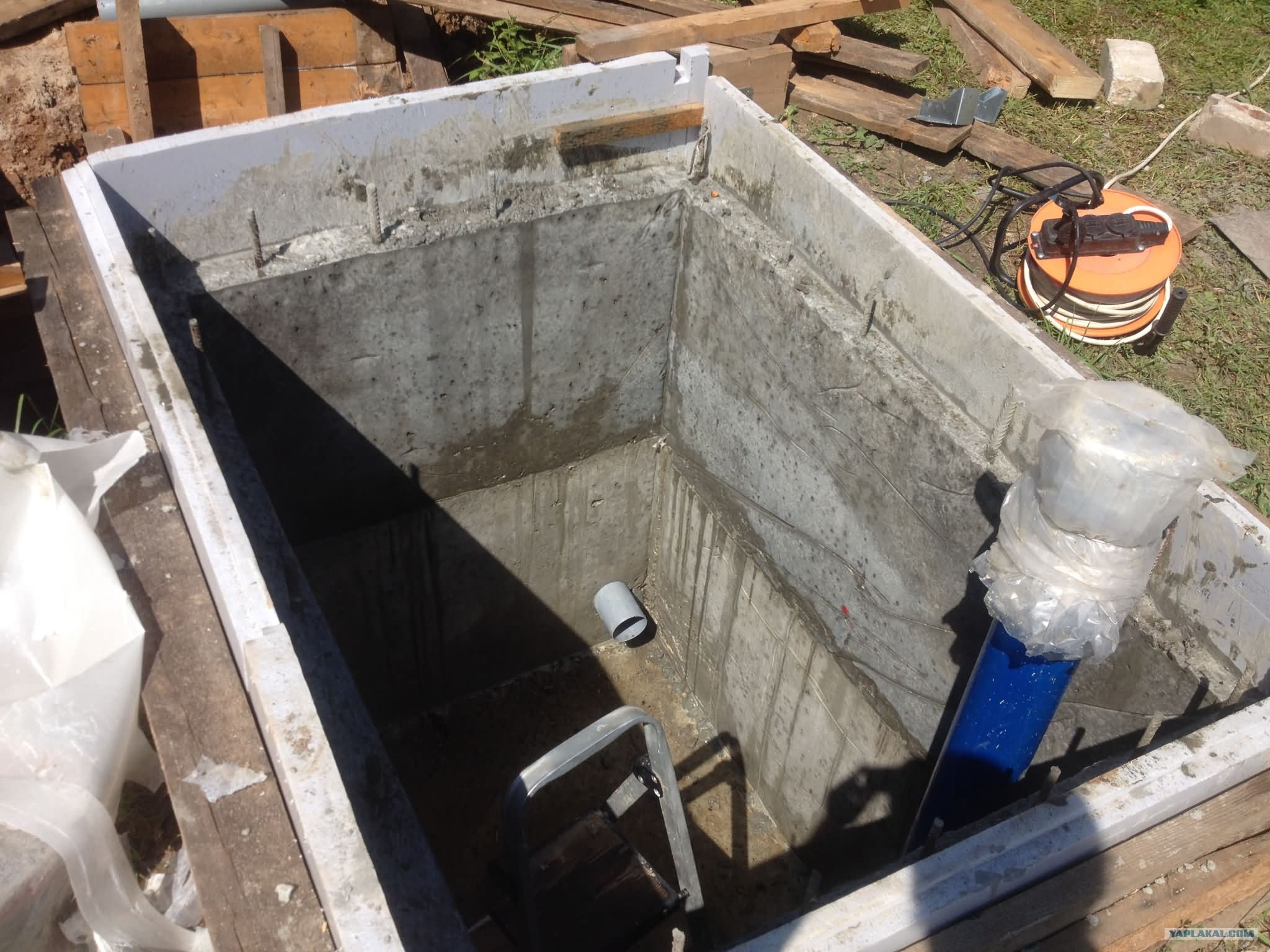

74. На боковые стены по периметру уходит 6 полных замесов

75. Тут получилось немного ниже, не хватило буквально пару ведер, т.к. видимо бетон распер ЭПП в некоторые пустоты земли

79. Поливаю, чтобы бетон набирал прочности

80. В свободные минутки заебенил лавку из валявшихся на участке пиломатериалов

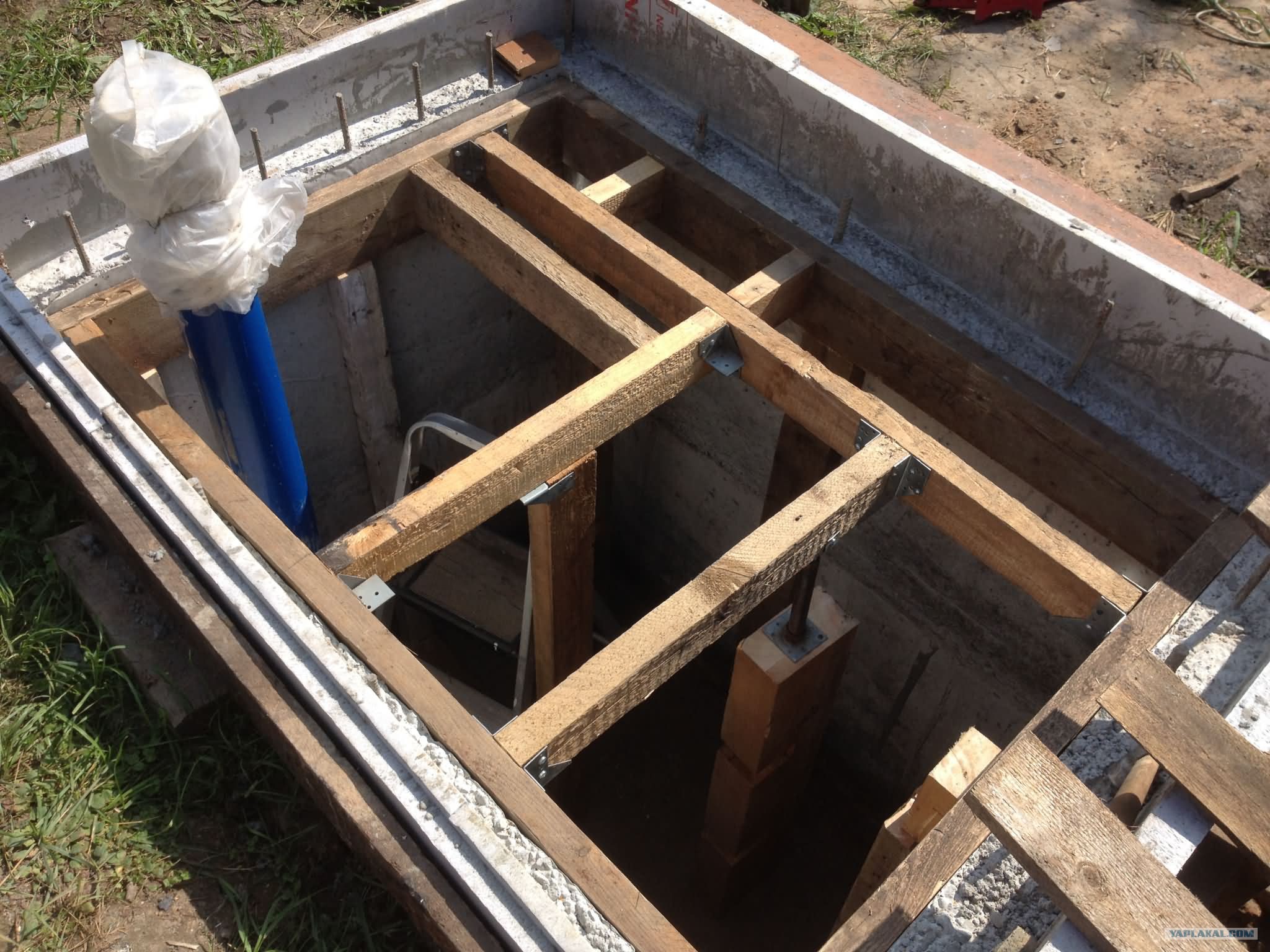

81. Через пару деньков начинаю готовить опалубку под потолок

82. Здесь самое главное досок не жалеть, благо их навалом и разного калибра

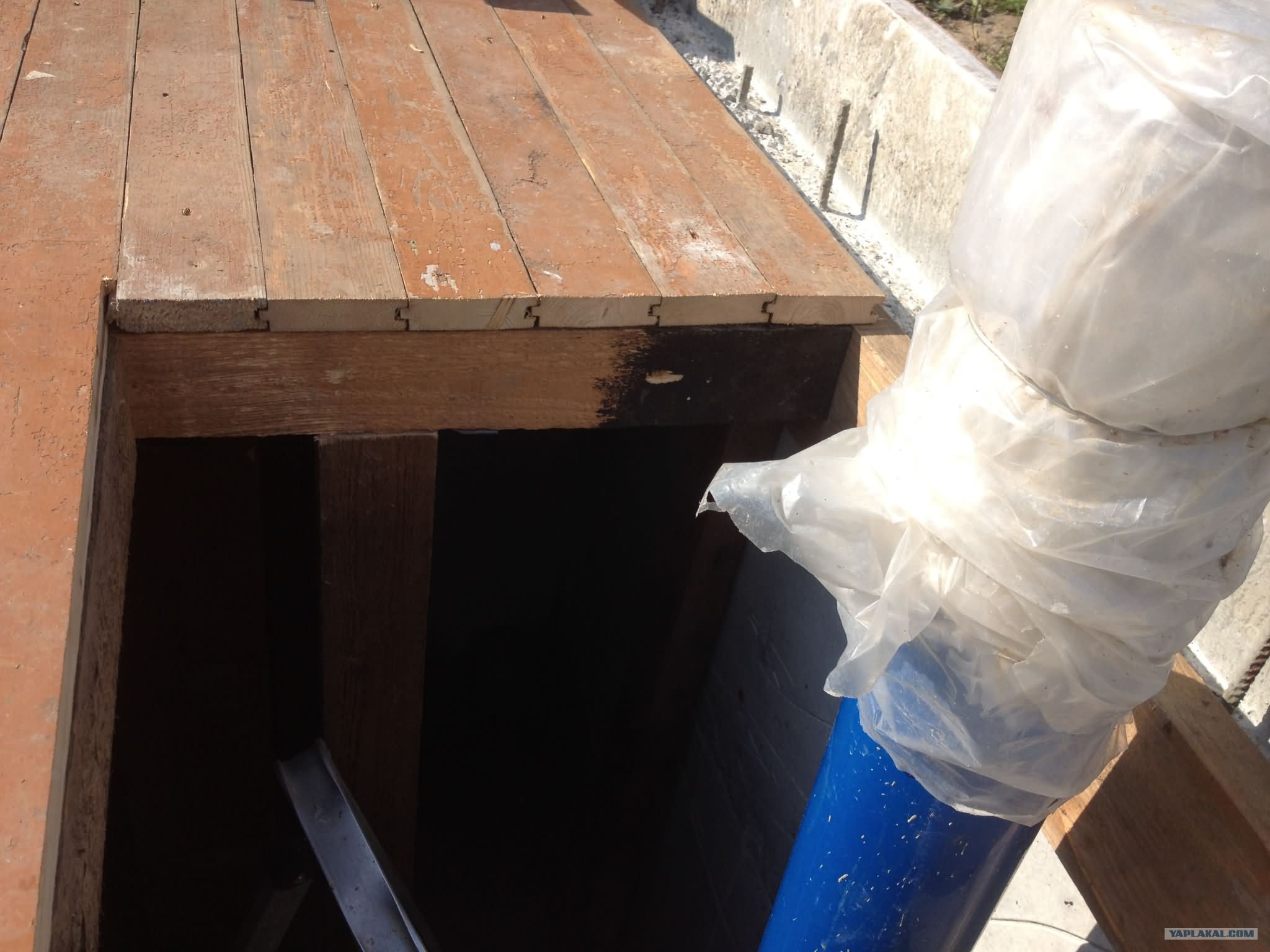

84. Поэтому колотим. оставялю место под люк

85. Сверху укладываю половую доску

86. Толщина у нее 32 мм паз, поэтому провалиться не должна

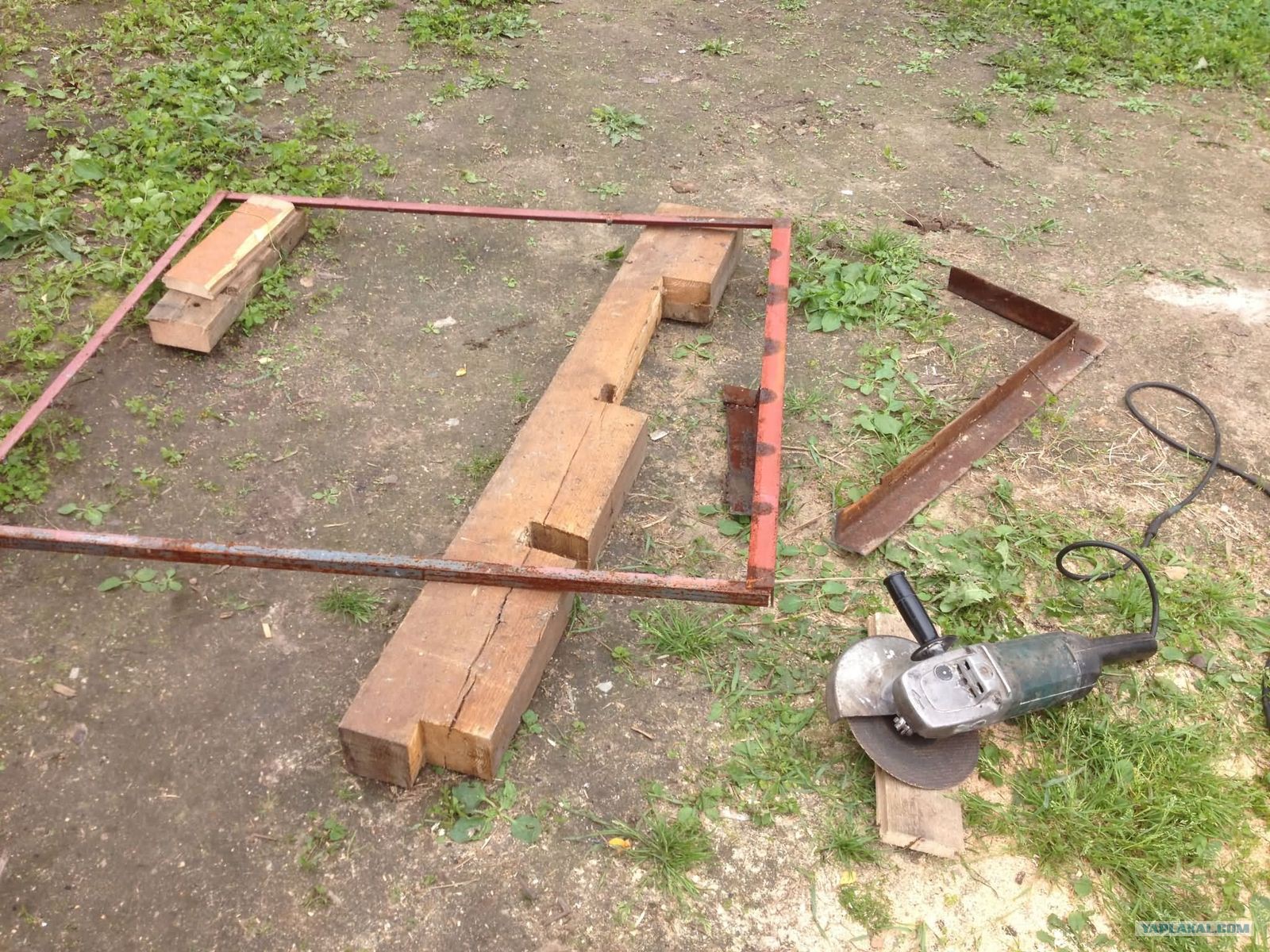

88. Делаю заготовки для сварки

89. Выпиливаю из решетки арматуру для армирования потолка

90. Легла как родная, нужно только немного подвязать

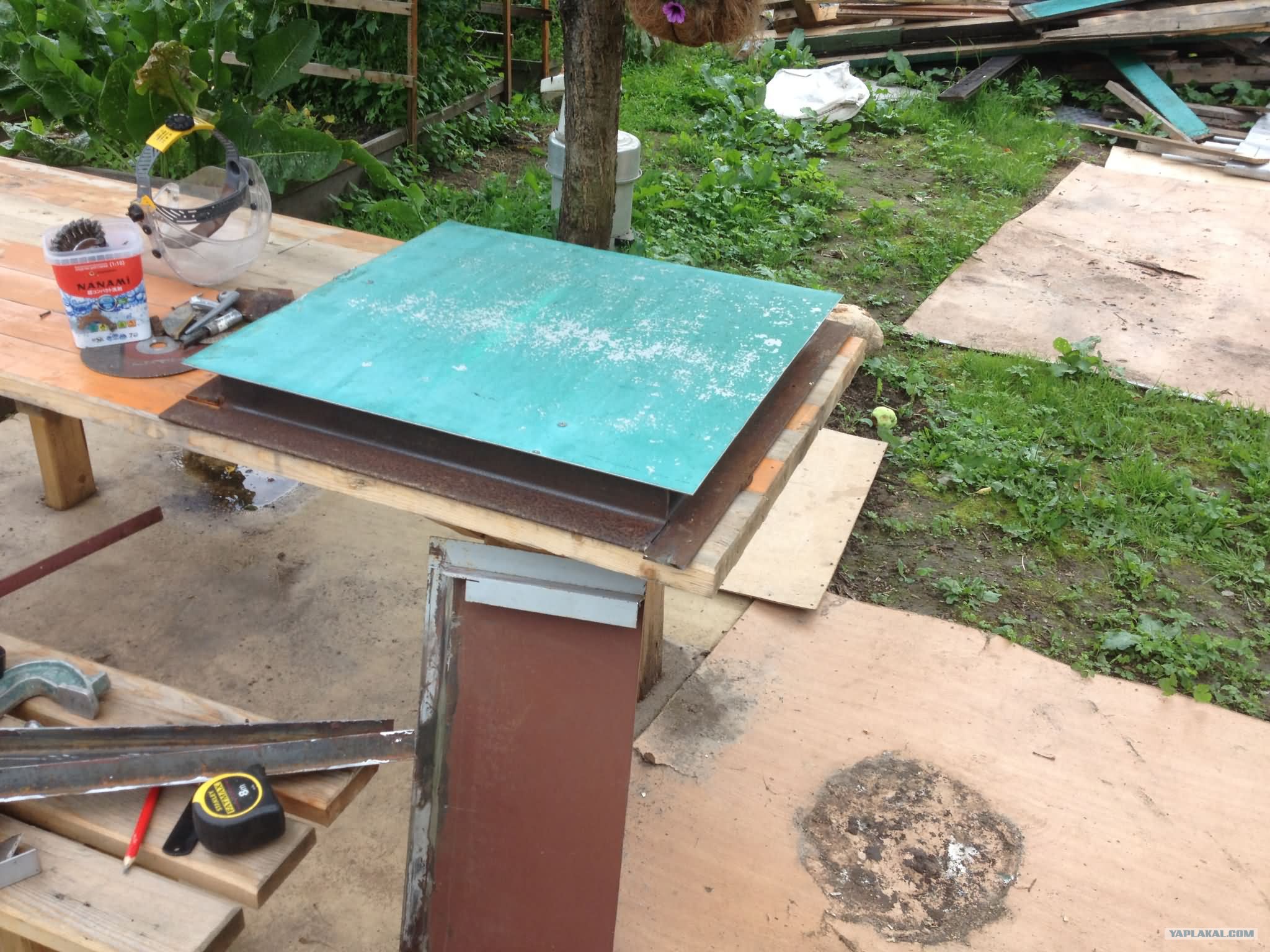

91. В качестве крышки использовал входную дверь, которую отпилил по нужным размерам. Толщина металла двоечка, думаю будет достаточно

92. Правда изначально приваренные уголки каркаса пришлось спилить, чтобы потом переварить с нужным уже смещением

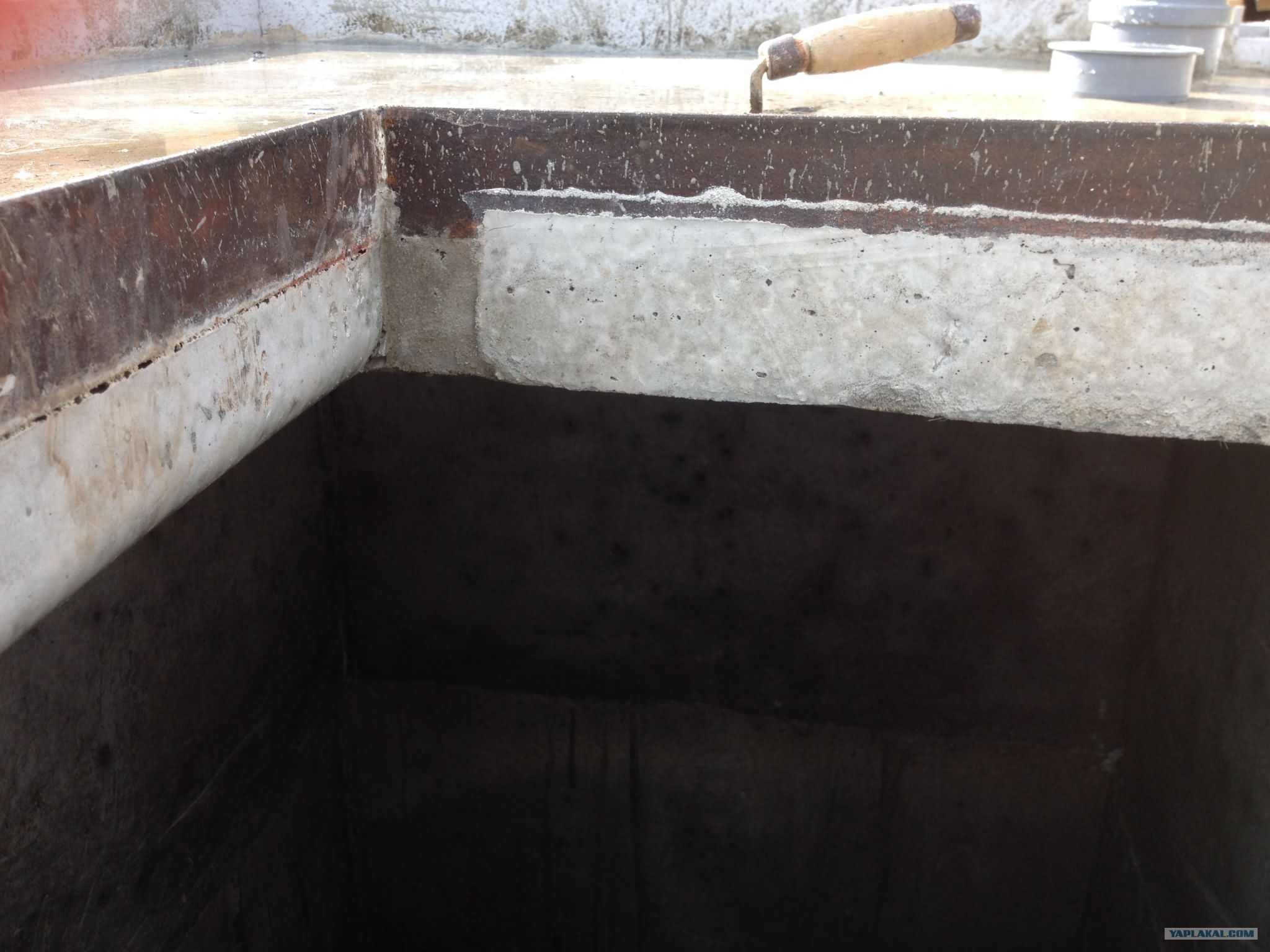

94. Выставили зазоры между основным каркасом и крышкой

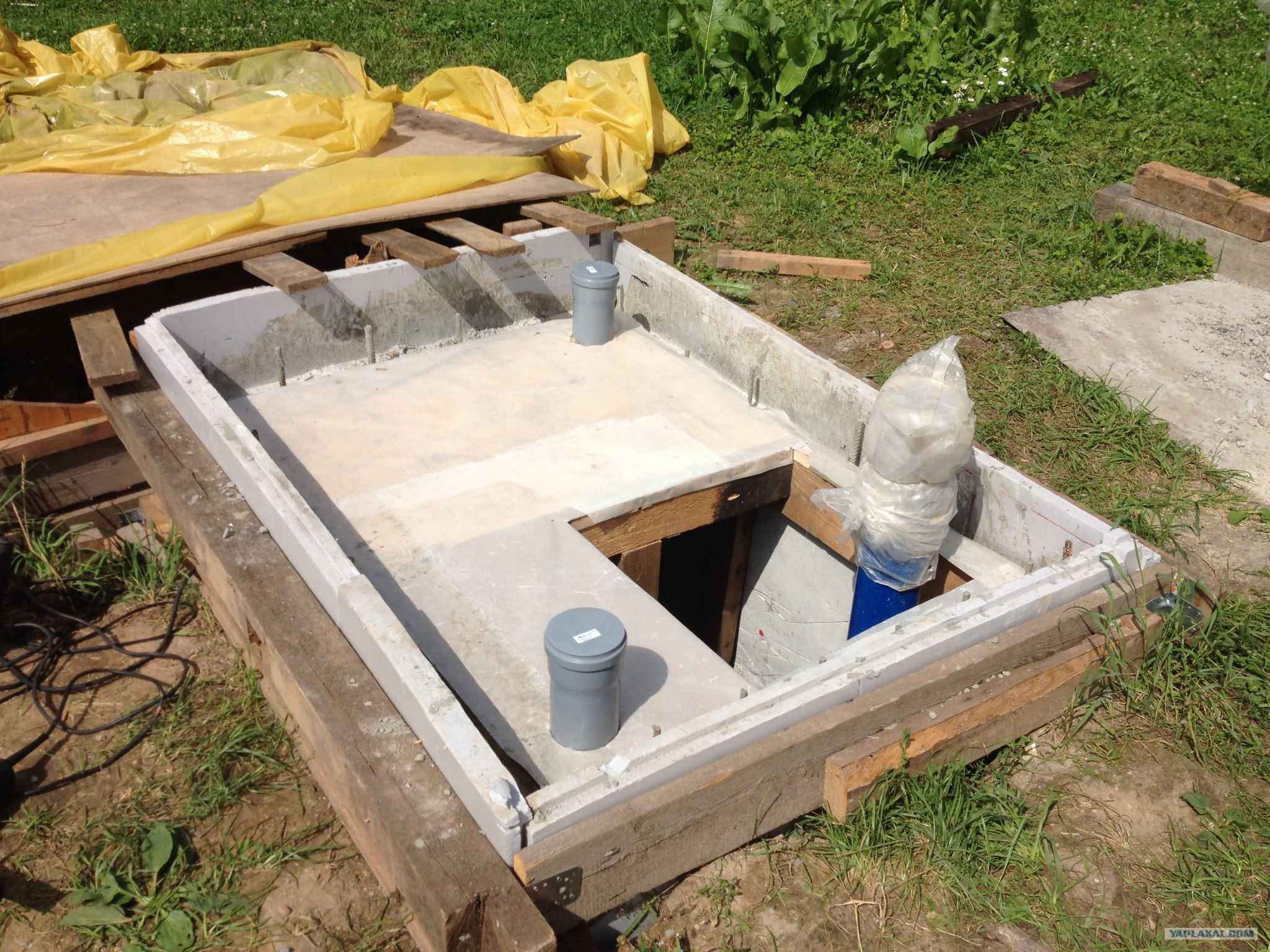

96. Далее застилаю доски опалубки листами ДВП, чтобы поверхность потолка была ровной

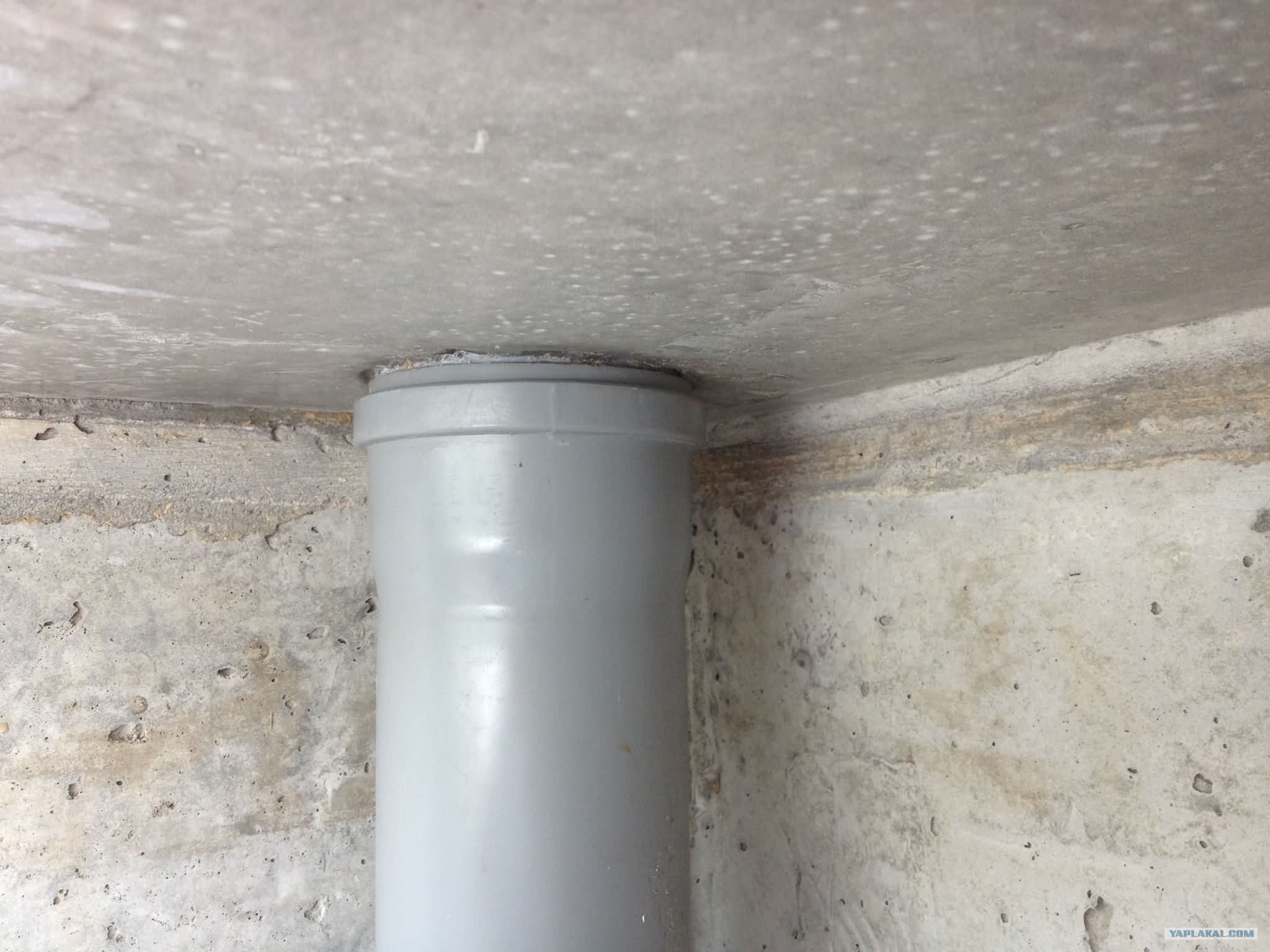

97. Загоняю раструб для вентилляции

98. Затем такой же по диагонали

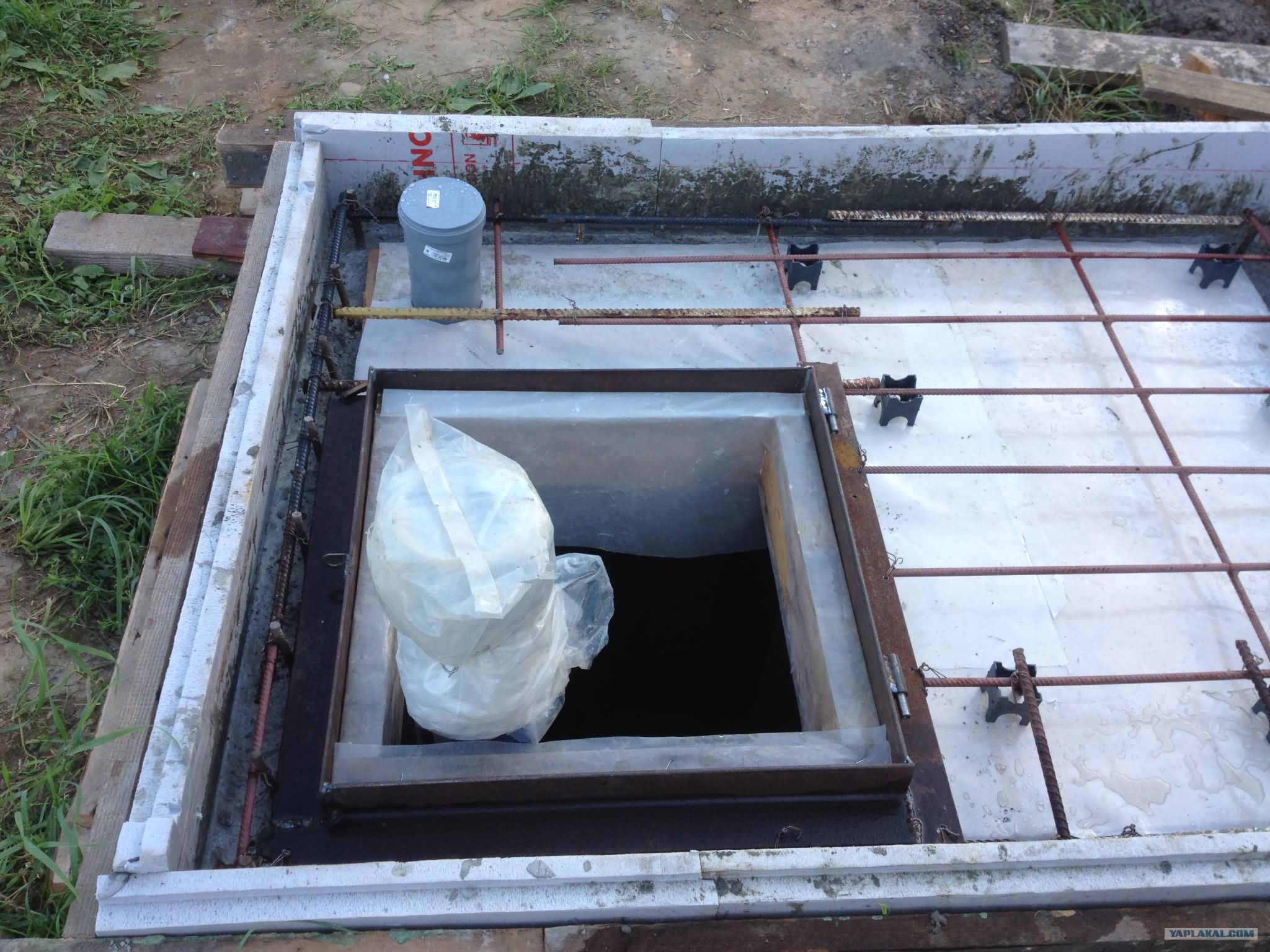

99. Закидываю арматуру на «стульчики» и входной каркас сверху

100. Подвязываю недостающую арматуру

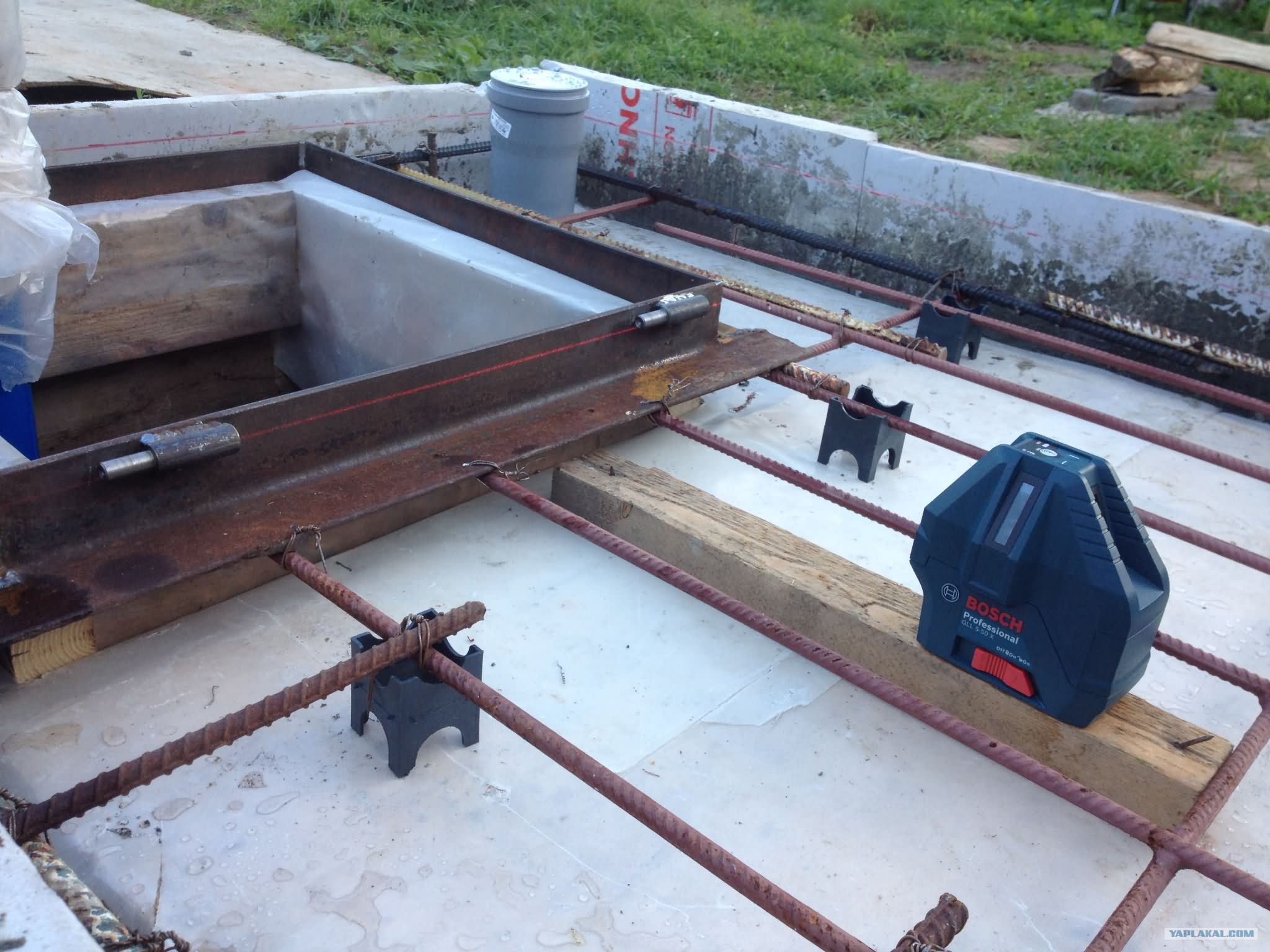

101. Далее ставлю лазерный нивелир, чтобы отбить толщину потолка в 10 см

102. Прочерчиваю линию маркером, чтобы при заливке ориентироваться на нее

105. На потолок ушло 3 замеса

106. Наводим красоту

107. Через пару деньков снимаю пленку

108. Получилось отлично

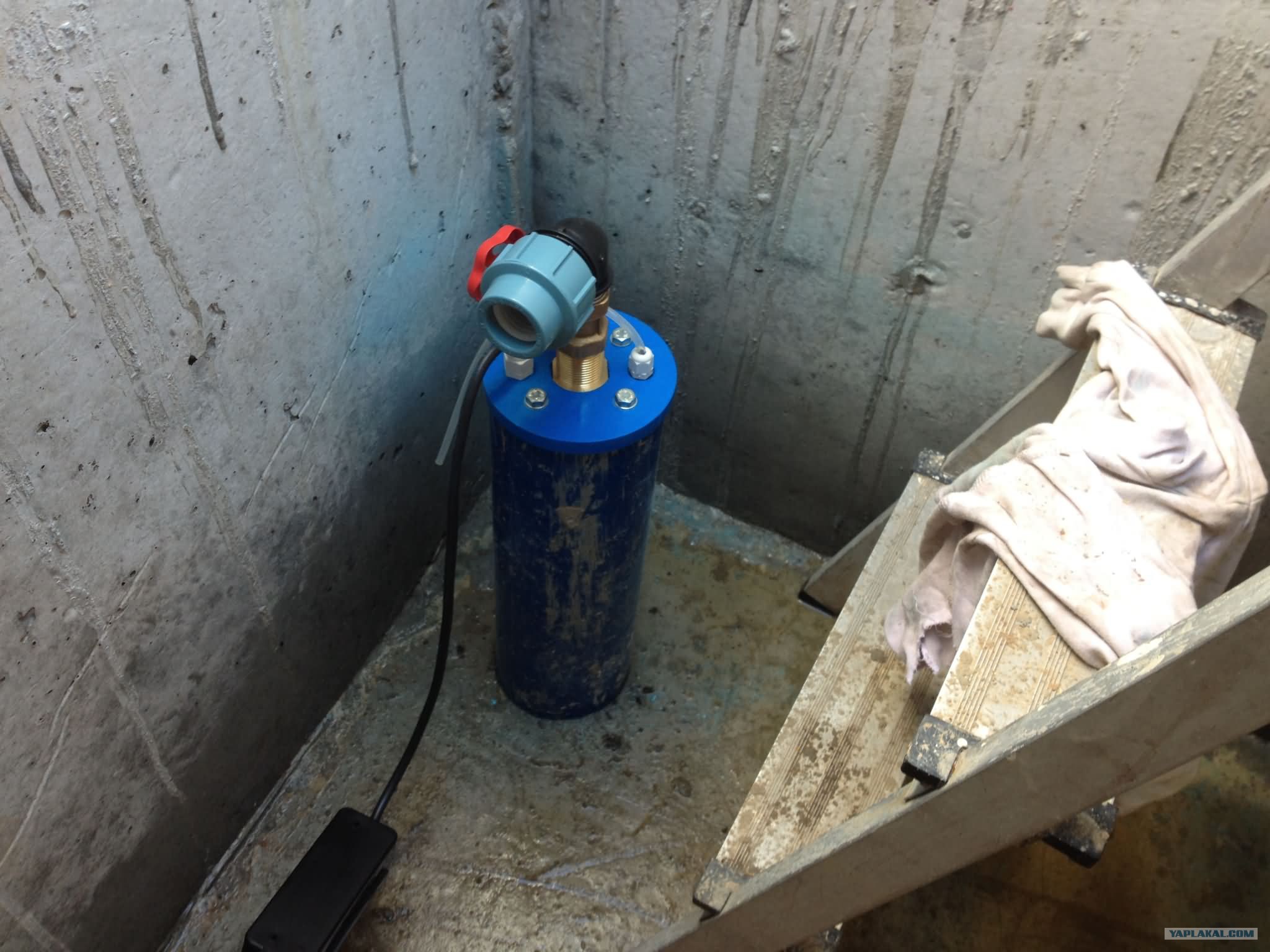

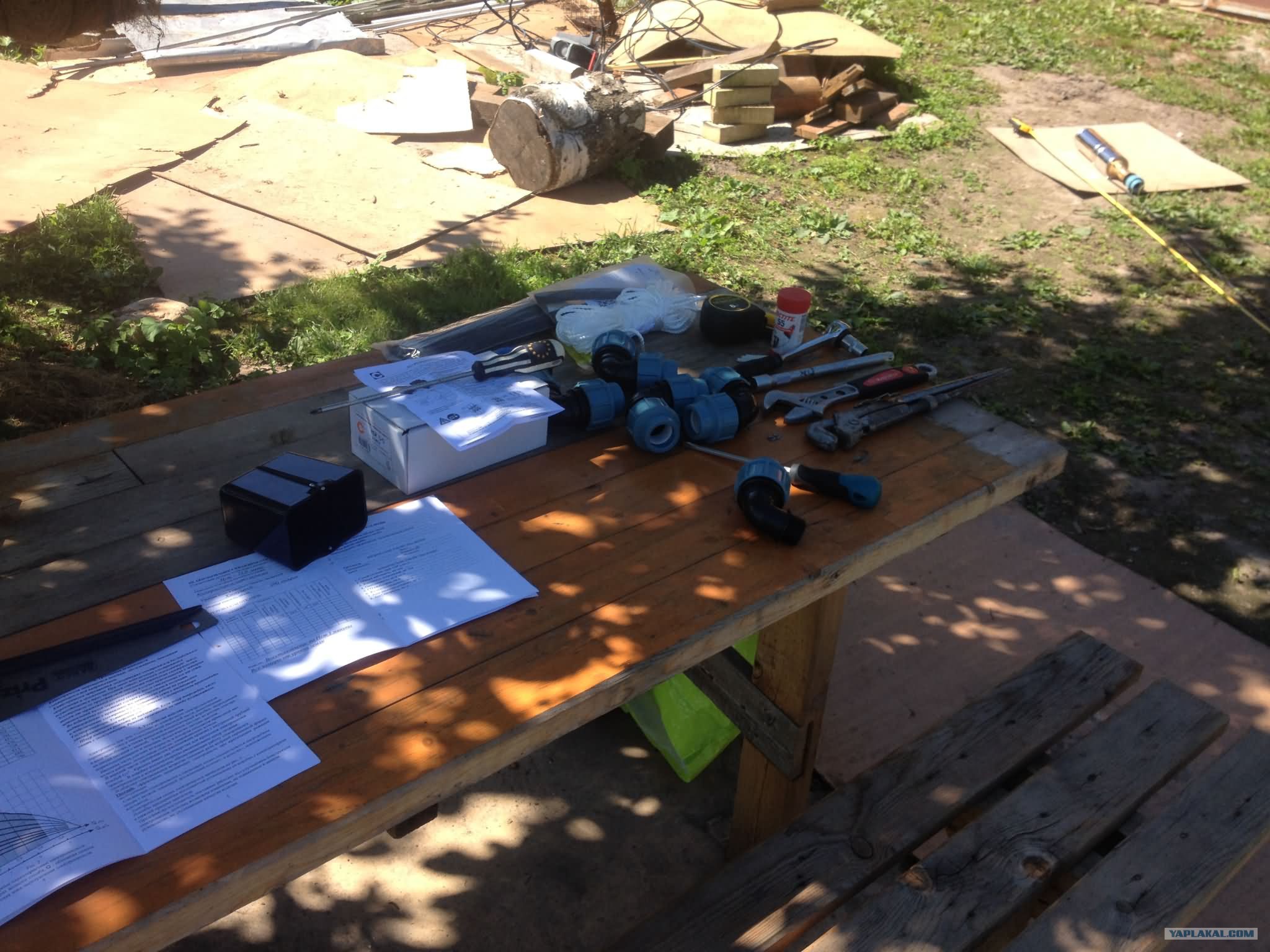

110. После того как кессон готов, пошел процесс монтажа и наладки оборудования

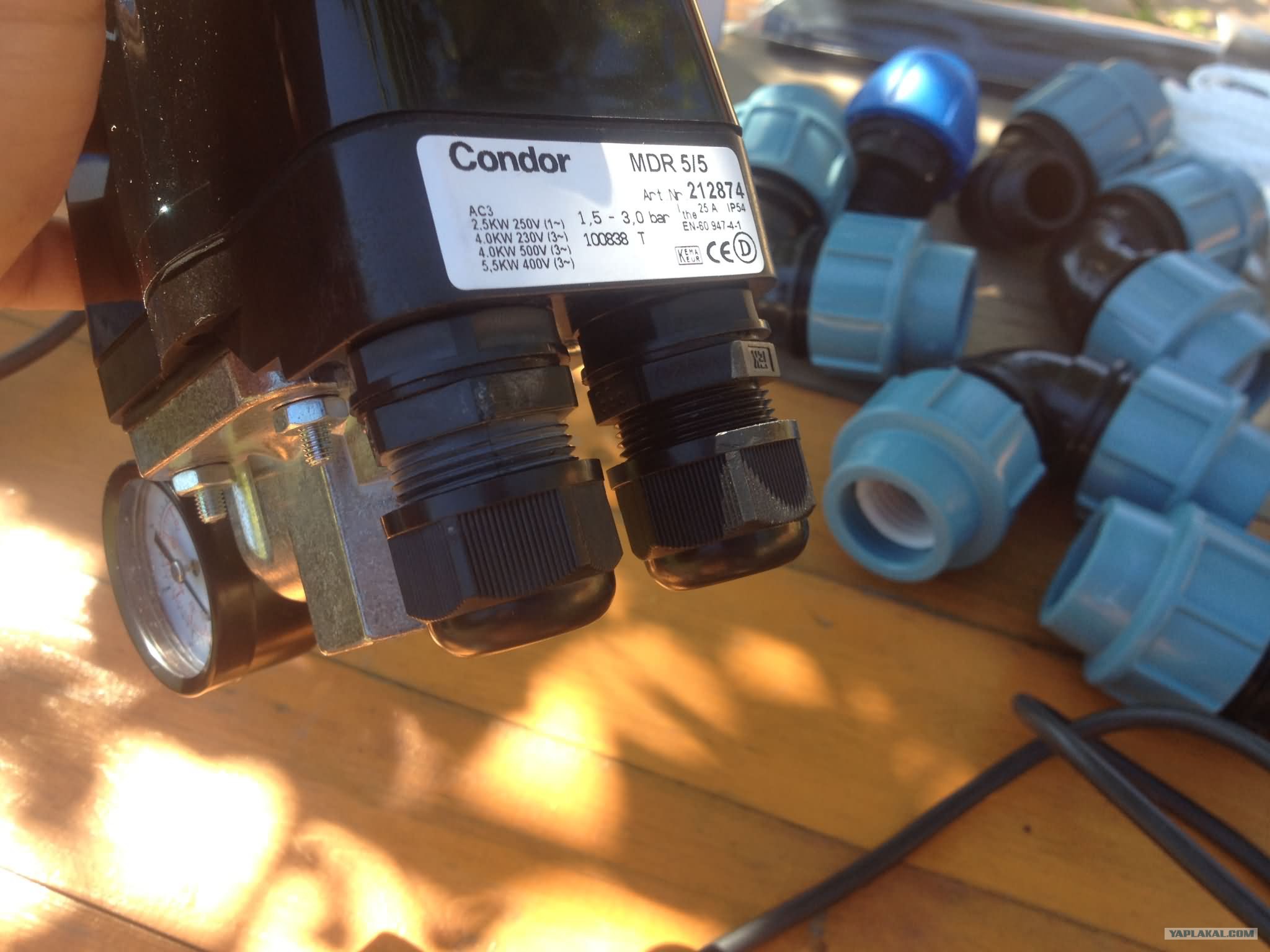

111. Реле давления, подключаем к насосу

112. Рабочий процесс

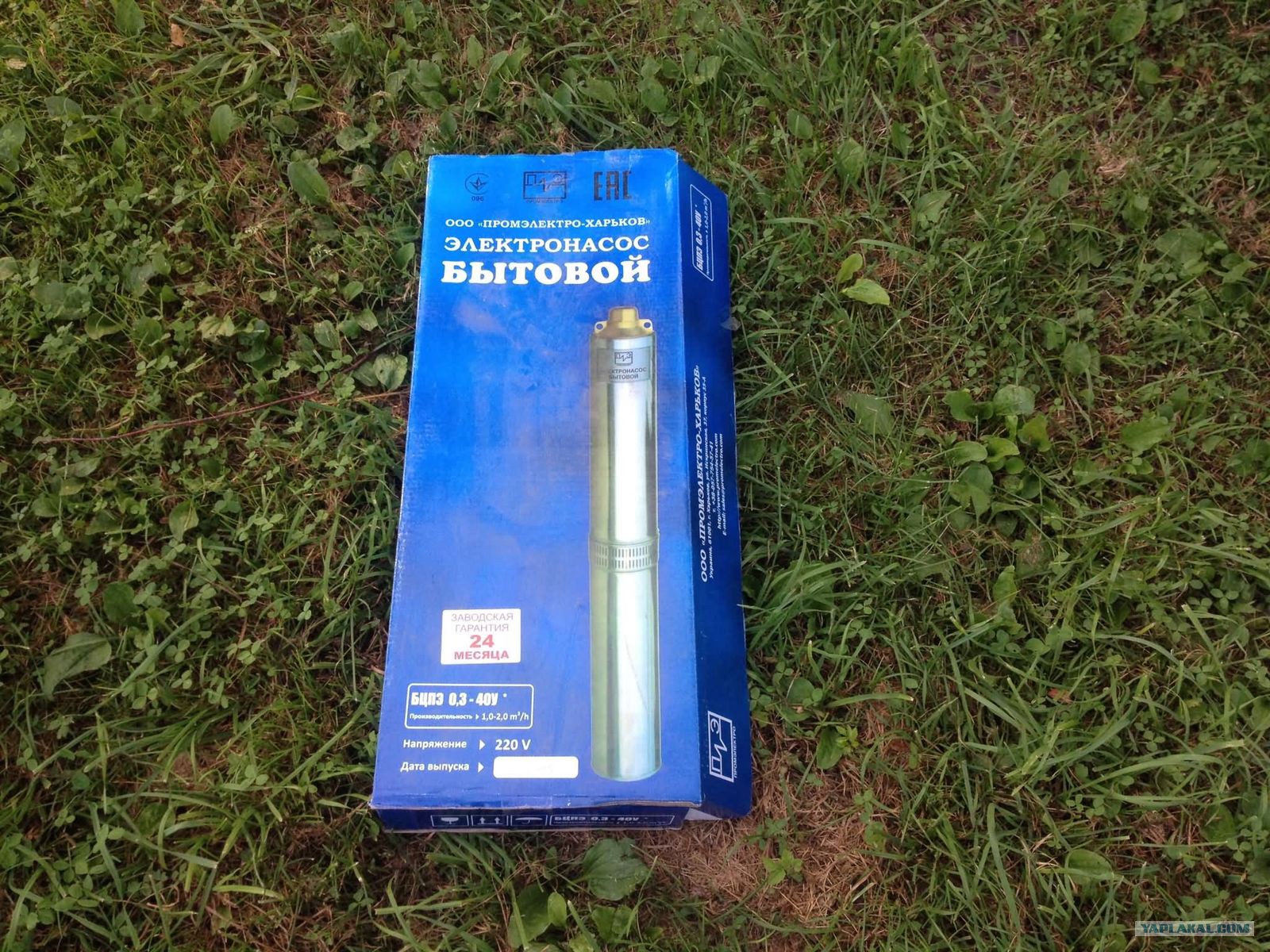

113. Изначально, сразу после того, как пробурили скважину, купил насос, но руки дошли поставить его только в этом году. Девочки посоветовали водолей БЦПЭ 0.5-25У, т.к. дебет скважины очень маленький, всего 685 л в час, ну подумал, что им виднее. оказалось, все наоборот

114. Все смонтировали, опустили, стали считать по формуле, сколько воды вытечет за определенное время и т.к. насос для этой скважины был «мощный», то
регулировали напор вентилем. Долго тут описывать весь гемор, который был по итогу, в результате проебались до самого темна, вытаскивая все обратно, пытаясь найти причину, почему все не работает должным образом

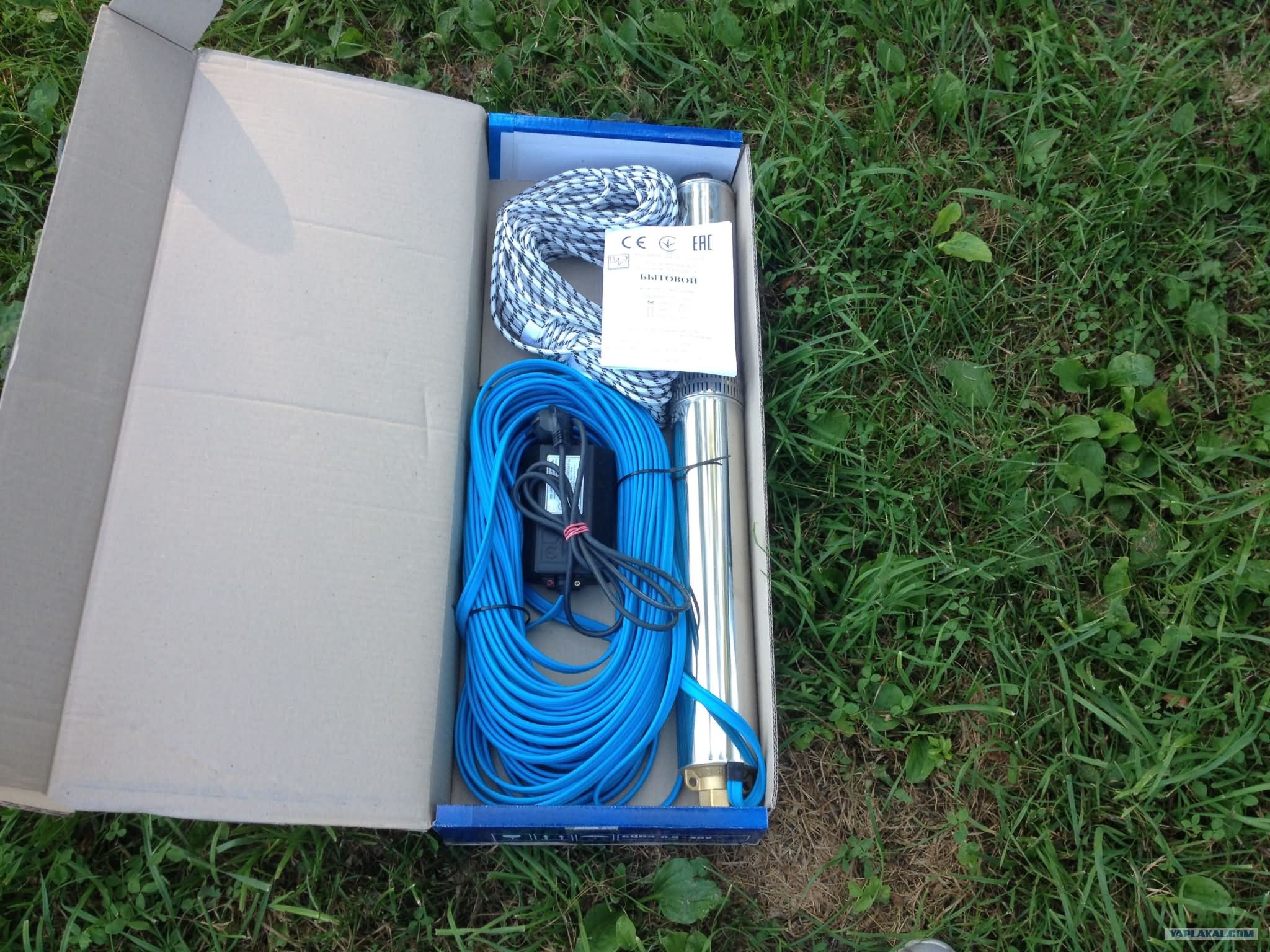

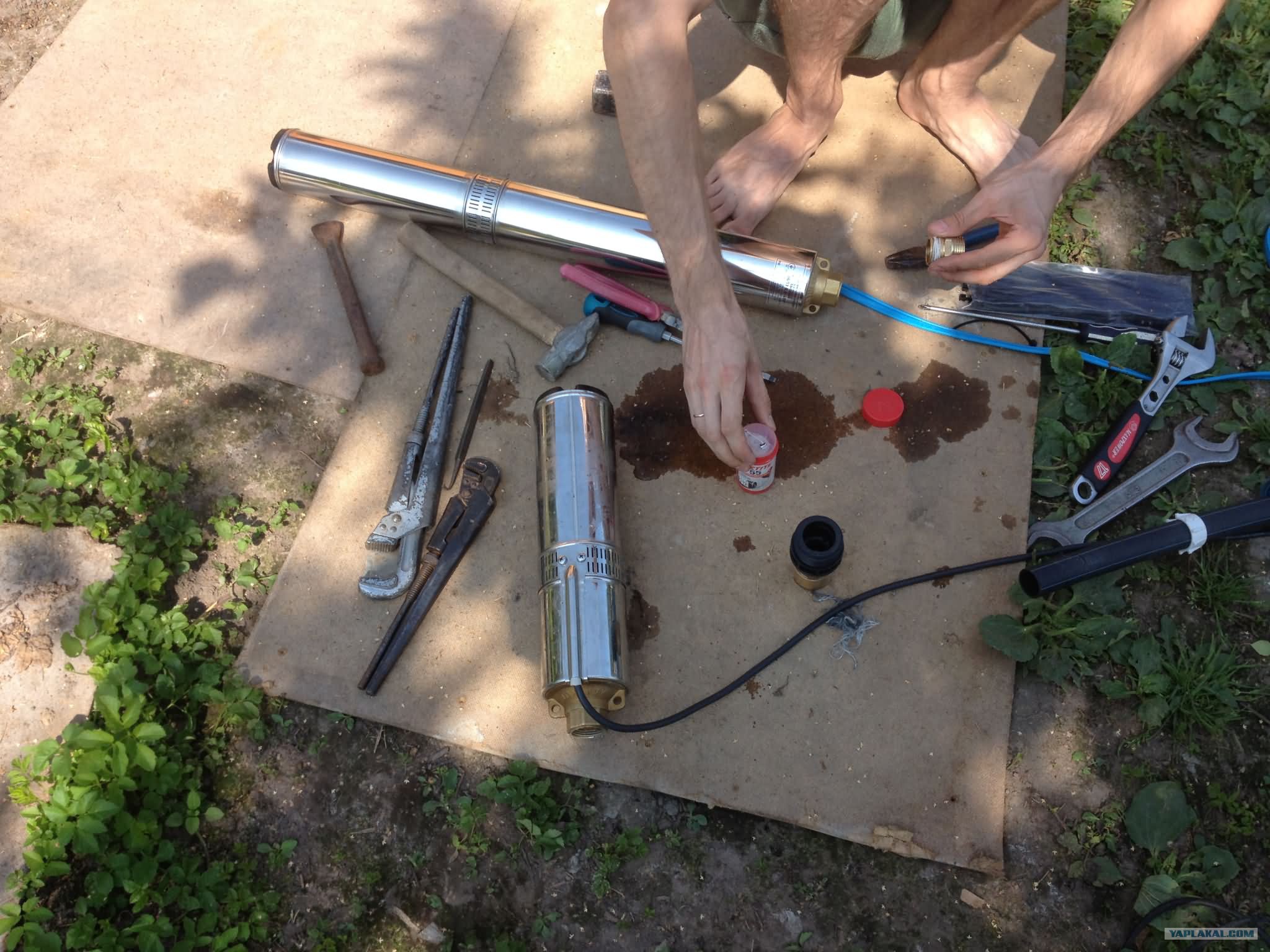

116. И без лишнего пиздабольства заменил мне насос, на более мощный

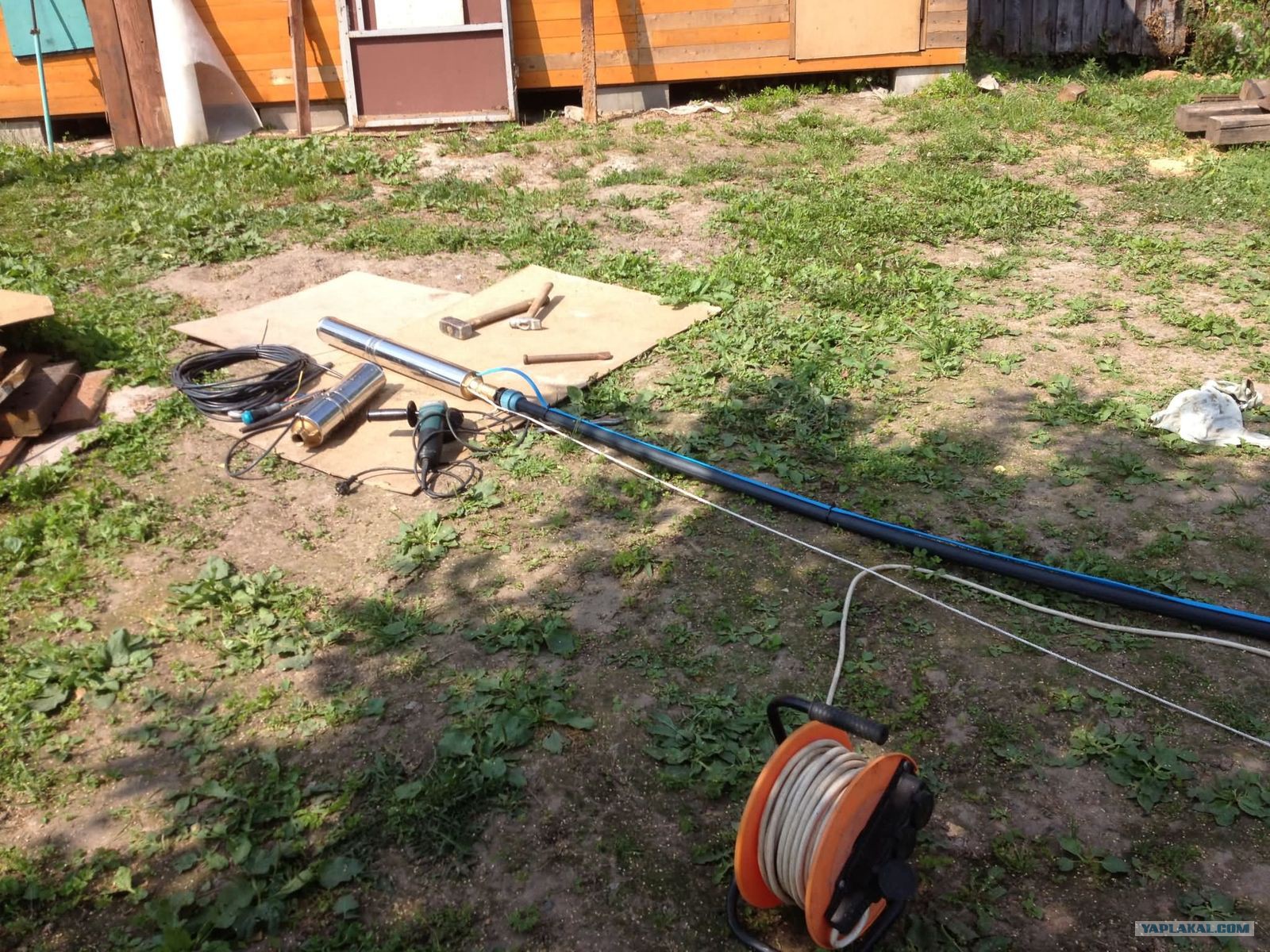

118. Монтируем все по новой

119. Немного выбираем кабель питания, крепим капроновый трос из комплекта (из нержавейки не стал брать, не с целью с экономить. )

120. Заводим по новой кабель в реле давления

122. и сделал кран на зимнее время, чтобы сливать воду с ГА

125. Вроде бы все ничего, но чего-то не хватает

128. Осталось совсем немного, подрезаем торчащий ЭПП

129. Коробка приобретает ровные очертания

130. В закрытом виде, осталось только покрасить

131. А вот как раз заливаю протекающий угол, заебался конечно копать яму мастерком, т.к. лопатой было уже не подлезть на такую глубину, но все прошло успешно

133. Красим крышку хамером

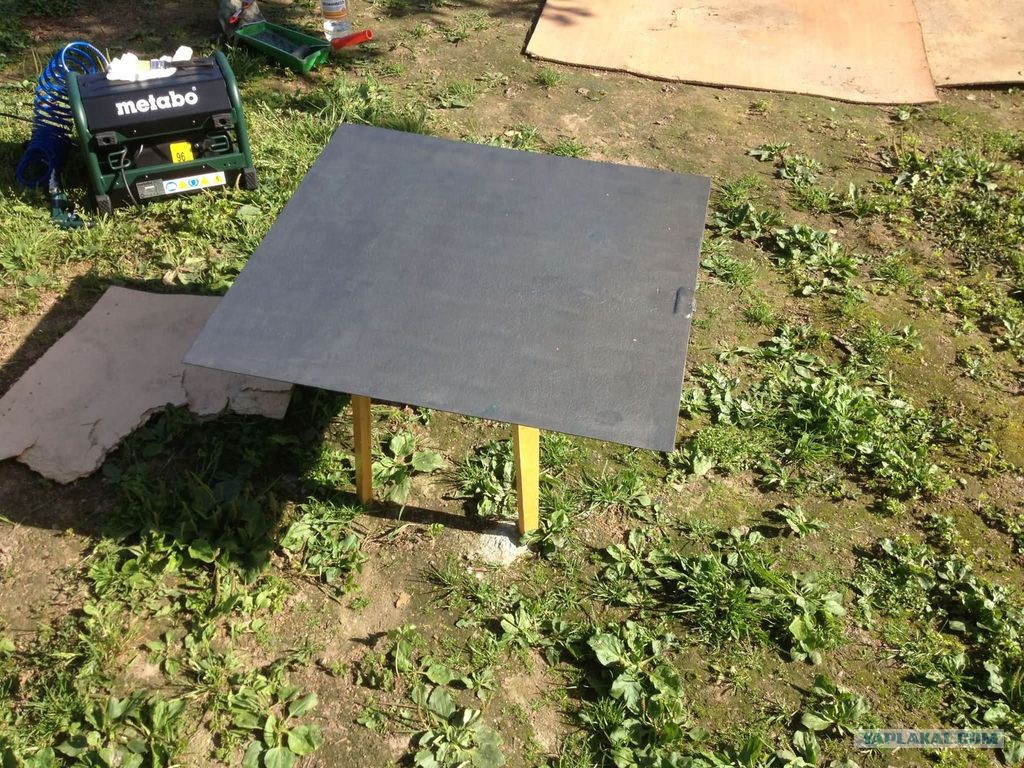

135. Оставляем сушится

137. и, не смотря на то, что перепад грибков на улице по высоте совсем никакой, они стоят почти вровень

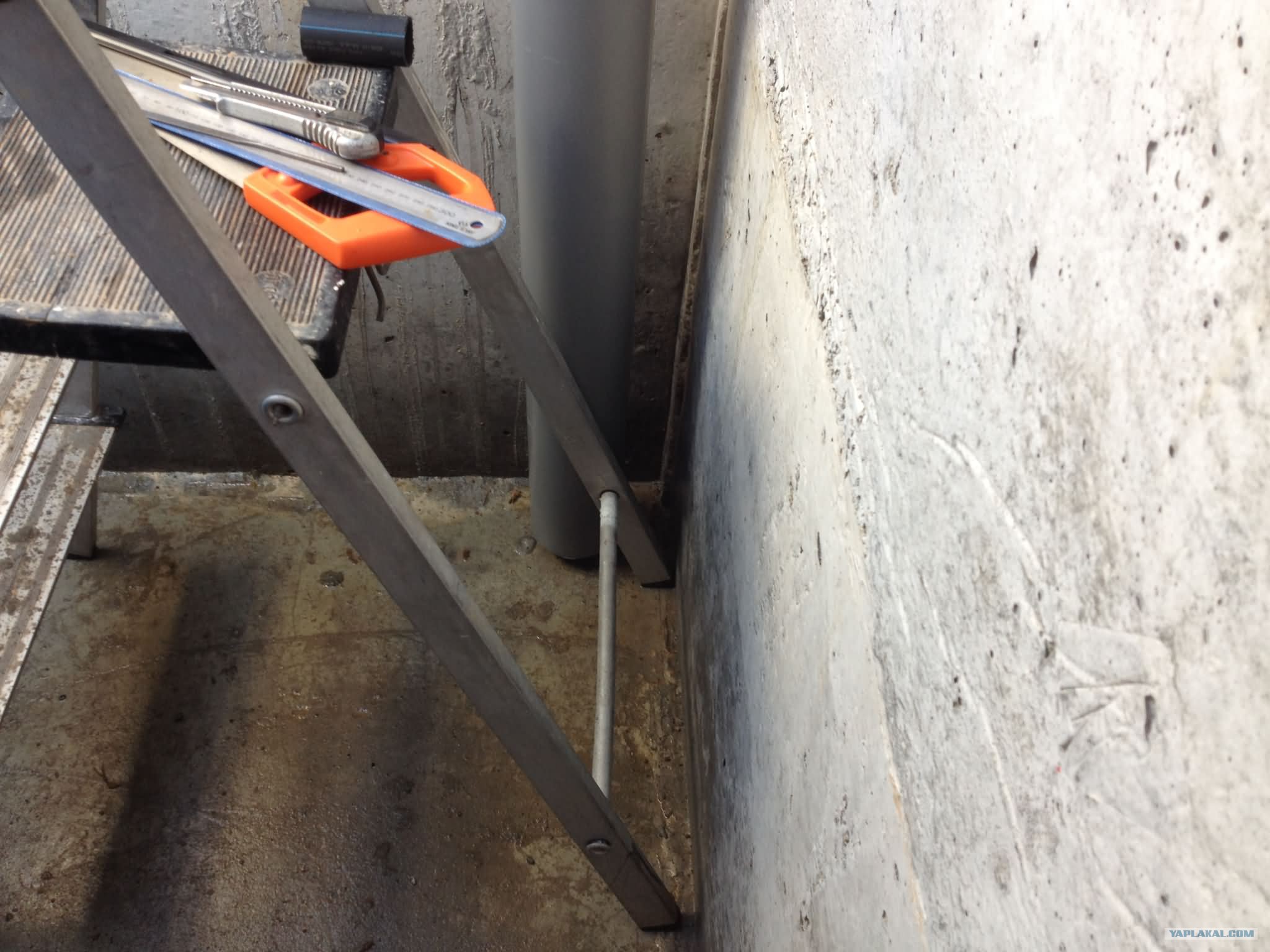

139. Даже высох тот проблемный угол, который тек, хотя он был постоянно сырой

Если плюсовать еще оборудование, чтобы посмотреть какая получилась себестоимоcть скважины «под ключ», имеем:

Как сделать кессон для скважины своими руками

Все больше городских жителей приобретают в собственность не квартиры, а земельные участки в пригороде. Воздух там чище, шума меньше, да и цены на землю не могут не радовать глаз. Однако приняв решение перебраться в собственный дом, следует учитывать, что вам придется самостоятельно распланировать и проложить на своем участке все необходимые коммуникации. Одним из важных этапов организации автономной системы водоснабжения дома в условиях отсутствия центральной канализации является установка кессона на скважину. Прежде чем узнавать, как сделать кессон для скважины своими руками, необходимо выяснить, что он из себя представляет.

Устройство кессона для скважины

Проводка коммуникаций в частном доме предполагает в том числе и наличие системы подачи чистой питьевой воды. Для правильного монтажа системы водопровода необходимо учесть несколько важных моментов. Во-первых, водопровод должен либо находиться на глубине ниже уровня промерзания грунта, либо быть снабженным системой активного обогрева. Такая система обходится недешево, поэтому кессон, зарытый на глубине около двух метров, считается более дешевым, но не менее эффективным способом организации подачи воды.

Устройство кессона для скважины

Кессон представляет собой герметичную емкость цилиндрической или квадратной формы, выполненную из водонепроницаемых материалов. Он помогает защитить воду из скважины от смешивания с грунтовыми водами, а также замерзания в зимний период. В условиях суровой русской зимы кессон дополнительно утепляют при помощи вспененного полимера или пенопласта. Снизу в кессон входит обсадная труба скважины, а с боку выходят трубы водоснабжения.

Размеры кессона в каждом отдельном случае рассчитываются индивидуально. Нет смысла делать кессон большого размера, так как в таком случае вы просто потратите лишние строительные материалы. Обычно кессон строят с расчетом на то, чтобы одному человеку внутри кессона было удобно проводить обслуживание и ремонтные работы. Для этих целей, как правило, достаточно сделать кессон диаметром один метр, и высотой около двух метров. Таких размеров будет достаточно, чтобы свободно разместить внутри кессона насос, автоматику для его управления, манометры и фильтры и уберечь его от промерзания.

Виды кессонов для скважин

Кессон из пластика для скважины сегодня встречается довольно часто, хотя производить такие кессоны стали относительно недавно. По сравнению со всеми другими видами кессонов, пластиковые кессоны обладают рядом весомых преимуществ:

При всех его плюсах, обойдется такой кессон дороже, чем другие разновидности. Однако можно сэкономить, сделав пластиковый кессон для скважины своими руками.

Кессон из пластика

Бетонный кессон для скважины, наоборот, используется с каждым годом все реже. Для изготовления кессона такого типа используют либо готовые железобетонные кольца, которые много весят и дорого стоят, либо жидкий бетон с армированием. Чтобы бетонный кессон не проседал, а качество воды в нем всегда оставалось на должном уровне, требуется надежная гидроизоляция и устойчивый фундамент, что также повышает общую стоимость работ.

Кессон для скважины из кирпича один из самых долговечных. Главный его недостаток – это высокая стоимость. Имея хотя бы базовые навыки каменщика, сложить такую примитивную конструкцию большого труда не составит. Кроме того, кирпичному кессону, так же как и бетонному, требуется качественная и надежная гидроизоляция.

Кирпичный кессон для скважины

Металлический кессон изготавливают из стали. Простота конструкции и легкий монтаж кессона для скважины из металла являются главными его преимуществами. Металлический кессон — это сварная металлическая коробка из металла толщиной 4 мм, обработанная изнутри и снаружи специальным антикоррозийным покрытием. Для тех, кто не умеет или не хочет работать со сварочным аппаратом, продаются готовые металлические кессоны.

Как правильно сделать кессон для скважины

Технология строительства кессона для скважины для каждого из описанных выше видов кессонов будет различаться. Однако при строительстве любого кессона потребуется провести подготовительные землеройные работы.

Раз вы задумались над тем, как самостоятельно соорудить кессон для скважины, возможно и саму скважину вы предпочтете пробурить своими руками. Поэтому рекомендуем к прочтению соответствующую статью. Скважина — весьма трудозатратный объект, поэтому весьма полезным будет знать более простой способ получения питьевой воды. В одноименных статьях вы найдете, как найти на участке воду для колодца и вырыть колодец самостоятельно: http://vse-postroim-sami.ru/engineering-systems/water-supply/3438_kolodec-svoimi-rukami/.

Дальнейший алгоритм действий, как сделать кессон для скважины своими руками, зависит от его материала изготовления.

1. Если вы решили построить заливной кессон, вначале вам потребуется установить внутрь котлована арматурную сетку с шагом 30 см и прутом диаметром 8 мм. На расстоянии 6-8 см от сетки устанавливается опалубка.

Бетон заливается постепенно. Каждый новый слой необходимо провибрировать вручную или с помощью виброплатформы.

Горизонтальная опалубка монтируется для изготовления перекрытия. Учтите, что сверху вам необходимо будет оставить отверстие для люка.

Снять опалубку можно будет через 4-7 дней после заливки. Полностью бетон застынет лишь через месяц. Только тогда можно приступать к установке внутрь него кессонного оборудования.

2. Кессон из готовых ЖБИ колец монтируется значительно быстрее. Для того, чтобы монтировать кессон такого типа, необходимо на прочное, герметичное основание поместить при помощи специальной техники нужное количество бетонных колец. Стыки между кольцами дополнительно изолируются при помощи цементно-песчаного раствора.

3. Кирпичный кессон монтируется на хорошо гидроизолированный и утепленный фундамент. Для погреба достаточно толщины стен в полкирпича. Все швы должны быть тщательно заделаны, чтобы их не размыло сточными водами. Как правило, кирпичный кессон имеет прямоугольную или цилиндрическую форму. Главное не забыть сделать отверстия для ввода водопроводной трубы и трубы для установки кабеля. Перекрытие может использоваться любое.

4. Перед установкой металлического кессона на основание из щебня укладывают брусья. Сам кессон устанавливается таким образом, чтобы технический проем совпал с выходом обсадной трубы. Емкость после установки необходимо выровнять.

Подробное видео по обустройству скважины с помощью кессона из металла, включая установку оборудования и т.п.

Если вы приобрели готовый кессон, то он, наверняка, уже имеет гидроизолирующее покрытие. Если же вы сварили кессон самостоятельно, его необходимо будет прогрунтовать и покрасить. Не забывайте о необходимости изготовления отверстий для труб под кабель и водопровод. Кроме того, при сварке кессона обязательно снабдите кессон ребрами жесткости. В противном случае кессон может просто вдавить внутрь.

5. Пластиковые кессоны изготавливают из полимеров толщиной около 20 мм. Монтирование такого кессона не вызывает никаких сложностей: достаточно лишь погрузить кессон в котлован с учетом расположения технологических отверстий. Однако чтобы защитить такой кессон от деформации в будущем, засыпку котлована необходимо проводить с использованием бетонной или песчано-бетонной смеси. Также пластиковый кессон нуждается в дополнительном утеплении наружных стенок.

Схема монтажа кессона для скважины

В качестве альтернативы бетонным кольцам в последнее время часто стали использоваться полимерпесчанные кольца из композитных материалов. Такие кольца значительно меньше весят и не нуждаются в использовании специальной техники для их установки. Стыкуются такие кольца между собой при помощи системы «паз-гребень». Для изоляции швов используется силиконовый герметик или мастика из битума. В остальном установка кессона из полимерпесчанных колец идентична установке пластиковых кессонов.

Строительство кессонов для скважины своими руками из различных материалов

При строительстве автономного водоснабжения загородного дома скважина нуждается в защите от попадания в трубу песка, почвы и поверхностных загрязнённых вод. Рассмотрим порядок выполнения работ по сборке и установке кессона, притом в нескольких вариантах с использованием различных материалов.

Для исключения попаданий загрязнений в водоносный слой, сдерживания стенок скважины от обрушения и защиты оборудования водоподачи от промерзания в зимний период, скважина оборудуется кессоном.

В продаже имеются готовые металлические и пластиковые кессоны, отличающиеся формой и размерами, но обустроить кессон можно и самостоятельно, используя и другие строительные материалы.

Конструкция кессона

Для того чтобы соответствовать своему назначению, конструкция кессона должна быть:

При этом форма устройства может быть одно- и двухступенчатой, с основанием в виде круга или квадрата.

В днище кессона предусматривается проход под водоподъёмную трубу. В боковой стенке оборудуются проходы для домашнего и уличного водопровода, электрического кабеля, а в некоторых случаях — вентиляционные отверстия с трубами, выходящими выше уровня земли. При использовании тонколистовых материалов основание, боковые поверхности и крышка должны быть укреплены рёбрами жёсткости. В верхней части кессона фиксируется на петлях утеплённая крышка. На вертикальной поверхности монтируются ступени для быстрого и легкого доступа и обслуживания оборудования, а на крышке крепятся ручки.

Изготовление кессона своими руками

На выбор материалов для кессона в первую очередь влияют: трудоёмкость монтажа, доступность и цена материалов, а также наличие опыта работы с ними.

На первом этапе выполняются земельные работы. Нужно выкопать котлован таким образом, чтобы выход обсадной трубы находился не по центру кессона, а был несколько смещён. Так удобнее располагать и обслуживать устанавливаемое в резервуаре оборудование. Дно котлована должно находиться на 0,5 м ниже уровня промерзания грунта, а его ширина должна быть немного больше наружных размеров кессона, на 150–200 мм с каждой стороны для создания песчаной теплоизоляционной засыпки (для тонкостенных кессонов — металлического или пластикового).

Внутренние размеры камеры без установки в нём насосной станции могут составлять 1х1 м (Ø 1 м), с оборудованием — 1,5х1,5 м (Ø1,5 м). Толщина стенок зависит от выбранного материала и его прочностных характеристик.

Одновременно с подготовкой котлована выбирается часть земли под каналы для прокладки водопровода к дому и к кранам на приусадебном участке.

Кессоны из армированного монолитного бетона

Обязательно стенки укрепляются арматурой, учитывая высоту сооружения и стоимость обустройства скважины. Было бы весьма досадно, если бы обрушившаяся стена нанесла серьёзный ущерб системе водоснабжения дома. Так как гораздо проще сделать плоскую опалубку, монолитные кессоны чаще всего выполняют квадратными в основании.

Для работы потребуются:

1. Песчаная подушка. 2. Бетонное основание. 3. Стенки кессона из монолитного бетона. 4. Горловина люка. 5. Лестница. 6. Крышка кессона

Заливка опорной плиты

Опорная плита может не армироваться, однако по её периметру желательно уложить ряд арматуры с вертикально закреплёнными прутьями для связки с ней стен для надёжности. Ко второму этапу нужно переходить, когда бетон достаточно схватится, чтобы по нему можно было ходить. Если грунтовые воды расположены ниже уровня днища кессона, опорную плиту можно не заливать бетоном, а просто уплотнить почву и насыпать слой песка и щебня.

1. Опорные колья. 2. Щиты опалубки. 3.Песчаная подготовка. 4. Бетон. 5. Арматура

Вязка арматуры

Земляные стены закрываются гидроизоляционным материалом, препятствующим осыпанию грунта и не позволяющим впоследствии подмывать стены талыми или поливочными водами. По периметру кессона выполняется вязка арматуры на расстоянии от гидроизоляции, равном половине толщины стены. Вертикальные пруты достаточно установить в один ряд через 0,4–0,5 м, подварив их к закладным бетонного основания и перевязав арматурой с соседними прутами. Если в основание заложить пруты на всю высоту кессона, то потребуется только горизонтальная перевязка через 0,4–0,5 м. Высота арматуры должна быть достаточной для крепления на ней горизонтального арматурного каркаса перекрытия.

Подготовка щитов для опалубки и установка

Проще заранее подготовить щиты для опалубки заданных размеров, чем заколачивать гвозди в тесноте. Если щиты готовы, нужно их опустить в котлован и закрепить с внутренней стороны вдоль линии арматурного каркаса на расстоянии, равном половине толщины стены, скрепляя между собой. В местах прохода коммуникаций закладываются отрезки труб или ограждается досками канал прямоугольного сечения. Если закладные не сделаны (например, из-за сложности герметизации опалубки), стену впоследствии нужно будет пробивать перфоратором, пока бетон не полностью окаменел. Если есть желание вмуровать ступени в стены, нужно побеспокоиться о закладных конструкциях до заливки.

1. Внешняя опалубка стенок кессона. 2. Внутренняя опалубка стенок кессона. 3. Распорные брусья. 4. Бетон

Заливка бетонных стен

Стены до самого верха лучше залить в один приём или хотя бы в один день. Заранее подсчитайте необходимое количество раствора и составляющих для его приготовления. Так можно избежать горизонтальных швов в конструкции кессона. При наполнении опалубки нужно периодически трамбовать слои или штыковать прутом в глубину, выпуская воздушные пузырьки.

После того как раствор залит, нужно установить над местом строительства временный навес, защищающий стены от осадков. В жаркую погоду поверхность бетона нужно слегка смачивать, чтобы избежать растрескивания. К следующему этапу можно переходить через 7-10 дней, после высыхания бетонных стен.

Заливка перекрытия

После снятия опалубки на стены укладывается щит, сколоченный из досок, в котором имеется ограждённое отверстие под монтаж крышки, а также проходы для вентиляционной трубы и уличного водопровода. Трубы вставляются в отверстия и закрепляются. Щит накрывается слоем гидроизоляционного материала, а поверх него, на некотором расстоянии от поверхности, вяжется арматурный каркас, закрепляемый к прутам стен. Чтобы обеспечить просвет между каркасом и гидроизоляцией, нужно под арматуру подложить несколько камней. Заливают бетон и дают ему окрепнуть.

Монтаж люка

Собирается опалубка для монтажа металлоконструкции крышки. Покупная крышка или сваренная собственноручно из листовой и профильной стали, устанавливается в опалубку и заливается бетонным раствором. Опалубка снимается, внутренняя сторона крышки утепляется (например, пенопластом). Поверхность кессона, кроме люка, накрывается гидроизоляцией и засыпается слоем почвы до уровня земли на участке.

Немного полезной теории на видео:

Кессоны из кирпича

Кессоны из кирпича имеют сходную конструкцию. Земляные работы и заливка перекрытия выполняются так же, как и в предыдущем случае. Если опорная плита не сооружается, под стенами устраивают ленточный фундамент шириной чуть больше стен и покрывают его слоем рубероида.

Стены, а при необходимости и дно кессона, представляют собой кирпичную кладку. Выкладываются на некотором расстоянии от грунта для организации изоляции из песка, битого кирпича или щебня. Каждый ряд кирпичей следует выкладывать, контролируя горизонтальность уровнем и тщательно накладывая и разравнивая цементный раствор, чтобы не оставалось пустот в кладке. В месте прохода канала для водопроводной трубы в кладку вмуровывается закладная конструкция.

Перекрытие и монтаж крышки выполняются так же, как для монолитного бетонного кессона.

Стальные кессоны

Металлические кессоны можно собрать только на сварке, для обеспечения герметичности. В качестве материалов используют листовую углеродистую, покрытую кузбасским лаком, или нержавеющую сталь толщиной 3–10 мм. Перед работой нужно определиться с размерами, прорисовать будущую конструкцию (с отверстиями, рёбрами жёсткости, ступнями, строповочными петлями и при возможности её детализировать для удобства изготовления. В качестве рёбер жёсткости можно использовать уголок, швеллер или косынки.

Если вы сможете недорого приобрести трубу диаметром 1–1,5 м нужной длины, она послужит отличной основой создания цилиндрического кессона. Самостоятельно из листов проще сварить резервуар с квадратным основанием.

На первом этапе изготовления производится раскрой листов для днища стен и верхней части кессона, включая откидывающуюся крышку. Так как лист достаточно толстый, ручным инструментом его резать очень сложно, резать сваркой или ножовкой по металлу долго. Хороший вариант: попросить порезать металл при покупке согласно размерам вашей конструкции.

При сварочных работах старайтесь выполнять швы максимально качественно, а затем обработайте всю поверхность средством против ржавчины и вскройте изнутри подходящим лаком, а снаружи битумной мастикой.

Земляные работы ничем не отличаются от предыдущих вариантов. Самостоятельно опустить тяжёлую конструкцию в котлован невозможно, вам потребуется аренда спецтехники или устройство блока, тяга от автомобиля и помощник, направляющий кессон на предназначенное ему место.

После установки металлоконструкции на опорную плиту, сквозь отверстия в стенах подсоединяется водопровод, все стыки завариваются, крышка утепляется. Полость между кессоном и земляными стенами нужно засыпать песком, а сверху уложить плодородную почву.

Монтаж кессонов из железобетонных колец

Кессон из железобетонных колец на всех этапах, кроме стен, выполняется так же, как и из монолитного бетона, но стены конструкции составляются из готовых элементов. Экономятся время и силы, но укладка колец потребует привлечения спецтехники с грузоподъёмным оборудованием. Бетонные кольца укладываются друг на друга на раствор из гидроизоляционной цементной смеси. Перед монтажом правильным будет подготовить бетонное основание, особенно если за счёт талых вод весной верховодка в вашем районе может высоко подниматься, уложить гидроизоляцию на дно и стенки котлована, а затем закрепить края на горловине конструкции. Вокруг выполняется песчаная отсыпка и монтаж люка, аналогично описанному выше.

Установка пластикового кессона

Пластиковые кессоны из полипропилена или полиэтилена устанавливаются аналогично металлическим, но герметизацию соединений внутри конструкции к трубам выполняют не сваркой, а монтажной муфтой. Полость между наружной боковой поверхностью и земляными стенами рекомендуют залить бетонным раствором для большей прочности сооружения. После высыхания бетона, «плечи» резервуара засыпаются почвой. Иногда бетонируют весь объём вокруг кессона.

Кессон для скважины своими руками из бетона и кирпича особенности обустройства, пошаговые инструкции

Классификация кессонов

Кессон – это герметическая емкость, предназначенная для защиты устья скважины от мороза, осадков и прочих негативных явлений. Его форма может быть разнообразной, но достаточной для того, чтобы внутрь мог спуститься человек для обслуживания оборудования. Кессон для скважины может быть изготовлен из нескольких видов материалов:

Схема устройства кессона.

Виды самодельных кессонов

Кессон для скважины из кирпича

Мастер может сделать специальную камеру для размещения в ней насосного оборудования, автоматики, гидроаккумулятора из таких материалов:

Железобетонные кольца. Этот вариант хорош лишь тем, что при высоком УГВ и сильной пучинистости грунта камера не сдвинется с места из-за своей массы

Но здесь важно учесть, что места стыков колец часто имеют свищи. Кессон будет периодически подтапливаться

Монтаж такой защитной камеры потребует серьезных затрат: доставка ЖБ элементов, аренда спецтехники для их установки.
Монолитная бетонная заливка. Считается более прочной, чем конструкция из колец. К тому же работы хоть и трудоёмкие, но под силу даже одному мастеру. При правильном армировании итоговый бетонный кессон будет прочным, герметичным, долговечным. Чаще такую камеру делают квадратной из-за особенностей установки опалубки. Так же как и под ЖБ кольца, под бетон необходимо прочное основание.
Металл. Подобную камеру монтируют все реже, поскольку сталь склонна к коррозии, а значит, к разрушению со временем. Чтобы этого избежать, при устройстве металлического кессона придется дополнительно обрабатывать материал специальными красками. К тому же качество сварных швов не всегда идеально, что приводит к образованию свищей и дальнейшему подтоплению камеры.

Кирпич. Оптимальный вариант кессона, если мастер хочет самостоятельно выполнить монтаж камеры. Особенно актуален такой её вид, если на участке имеются остатки блоков от построенного коттеджа. Кирпичный кессон отличается прочностью и надежностью. Главное — обработать его наружные стенки битумной мастикой для полной герметизации.
Полимер. Здесь можно использовать большую бочку, либо купить пластиковый кессон с ребрами жесткости. Работать с полимерными резервуарами легче, чем с иными. К тому же служат пластиковые кессоны от 50 и более лет.

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

Полимерный кессон

Пластиковый кессон с ребрами жесткости

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

Технология установки полимерного кессона:

Подготовительные работы

Начальный этап при монтаже любого кессона — подготовка котлована под него и устройство основания. Яму роют по габаритам будущей камеры плюс 20-30 см со всех сторон, включая дно. В итоге горловина кессона должна возвышаться над уровнем земли на 20 см. Это позволяет исключить попадание атмосферных осадков в защитное сооружение.

Низ котлована хорошо трамбуют. Подсыпают песчаную подушку слоем 10 см и хорошо уплотняют её. Если предусмотрен монтаж бетонного, кирпичного или кессона из ЖБ колец, обязательно делают цементную площадку толщиной 15-20 см. Её лучше армировать. Как только основание готово, можно приступать к устройству кессона.

Разновидности кессонов

Для изготовления оборудования используют такой материал, который обеспечит достаточную теплоизоляцию и требуемую герметизацию, которая должна быть внутри.

Есть следующие типы кессонов:

У всех видов имеются как преимущества, так недостатки. Перед выбором сооружения нужно подумать о том, чего хочет владелец добиться при установке, о скорости работы, стоимости кессона, долговечности эксплуатации и пр.

Типы материалов для строительства кессона

Прежде чем начать монтаж кессона для скважины, следует выбрать материал конструкции, сравнивая характеристики различных вариантов.

Устройство кессона для скважины

Проводка коммуникаций в частном доме предполагает в том числе и наличие системы подачи чистой питьевой воды. Для правильного монтажа системы водопровода необходимо учесть несколько важных моментов. Во-первых, водопровод должен либо находиться на глубине ниже уровня промерзания грунта, либо быть снабженным системой активного обогрева. Такая система обходится недешево, поэтому кессон, зарытый на глубине около двух метров, считается более дешевым, но не менее эффективным способом организации подачи воды.

Устройство кессона для скважины

Кессон представляет собой герметичную емкость цилиндрической или квадратной формы, выполненную из водонепроницаемых материалов. Он помогает защитить воду из скважины от смешивания с грунтовыми водами, а также замерзания в зимний период. В условиях суровой русской зимы кессон дополнительно утепляют при помощи вспененного полимера или пенопласта. Снизу в кессон входит обсадная труба скважины, а с боку выходят трубы водоснабжения.

Размеры кессона в каждом отдельном случае рассчитываются индивидуально. Нет смысла делать кессон большого размера, так как в таком случае вы просто потратите лишние строительные материалы. Обычно кессон строят с расчетом на то, чтобы одному человеку внутри кессона было удобно проводить обслуживание и ремонтные работы. Для этих целей, как правило, достаточно сделать кессон диаметром один метр, и высотой около двух метров. Таких размеров будет достаточно, чтобы свободно разместить внутри кессона насос, автоматику для его управления, манометры и фильтры и уберечь его от промерзания.

Необходимые инструменты и материалы

При строительстве кессона стыки между бетонными кольцами нужно тщательно загерметизировать

Если мастер принял решение монтировать монолитный бетонный кессон, следует подготовить такие материалы:

Для монтажа кессона из кирпича следует подготовить:

Из инструментов понадобятся:

Для всех остальных видов кессона (из полимера или колец) потребуются сами емкости плюс лопата и трамбовка.

Как самостоятельно изготовить кессон

Чтобы сделать своими руками, для начала необходимо определиться с материалом, параметрами системы.

Монолитная конструкция из бетона

Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий

Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой

Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

Конструкция кессона монолитного из бетона.

Работа проводится следующим образом:

Кессон из бетонных колец

Скважинная система из бетонных колец предусматривает следующее:

Из бетонных колец кессон для скважины.

Бюджетная камера из кирпича

Устройство кессона из кирпича:

Герметичная емкость из металла

При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

Как сделать кессон для скважины своими руками – варианты устройства, инструкция по строительству

На загородных участках, расположенных вдали от городской инфраструктуры, владельцы в качестве источника воды обустраивают скважины. С целью защиты их оголовка от давления грунта и других неблагоприятных воздействий обустраивают кессон.

Что такое кессон для скважин

Это утепленное сооружение, в котором размещают все оборудование для функционирования скважины. При желании домашний мастер может изготовить своими руками кессон, не пользуясь услугами специалистов. Существует четыре варианта такой конструкции. Для их строительства требуются разные строительные материалы.

Кессон надежно защищает размещенное в нем оборудование от проникновения воды. Изначально данные конструкции использовали только для проведения подводных работ. Но со временем для этих изделий нашлись иные сферы применения. Например, их стали монтировать на оголовок водозаборных скважин.

Кессон стандартно имеет несложную конструкцию. Его сверху закрывают люком, который не только защищает оголовок от проникновения грунтовых вод, но и от влияния минусовых температур. Посредством него человек может проникнуть внутрь камеры, чтобы произвести текущее обслуживание или ремонт.

В донной части кессона находится ввод обсадной трубы, а входы для водопровода и кабеля имеются в боковых стенках. Крышку, а при необходимости и другие элементы сооружения, теплоизолируют. Обычно для утепления задействуют вспененный полимер или пенопласт. Классический вариант камеры делают в форме цилиндра, имеющего высоту 2 метра и диаметр, равный минимум 1 метру.

Диаметр кессона, равный минимум одному метру, тоже не случайный. Его нужно делать таким, чтобы для размещения человека, спустившегося вниз, и монтажа соответствующего оборудования было достаточно пространства.

Делая выбор, следует помнить, что маленькой емкостью будет неудобно пользоваться, а слишком большая обойдется владельцу загородного дома в значительную сумму, поскольку герметичные камеры являются дорогостоящим приобретением.

Загубленный в грунт кессон выполняет важные функции:

Помимо этого, особенности устройства кессона позволяют размещать в нем всю аппаратуру, необходимую для функционирования скважины, в том числе насос, разные системы водоочистки, трубы и автоматику, запорную арматуру, оснащенную пневматическим или электрическим приводом.

Поскольку камера влагонепроницаема, она защищает все вышеперечисленное оборудование от несанкционированного доступа. Конструкция не дает проникать внутрь насекомым и грызунам. Сооружения, изготовленные из материалов с высоким значением теплоотдачи, необходимо утеплять. Для теплоизоляции подходят исключительно не гигроскопичные материалы.

Широкий выбор вариантов конструкции

Для изготовления кессонов можно задействовать любые материалы при условии, что они способны обеспечить качественную герметизацию и теплоизоляцию внутренней части конструкции.

Как правило, на оголовок монтируют емкости, сделанные из:

Самостоятельное изготовление кессона

Домашний умелец, при наличии желания может изготовить конструкцию любого типа. Главное, принять решение, из какого материала лучше сделать емкость и определиться с ее параметрами.

Существует несколько разных вариантов, несложных в реализации:

Строительство монолитного сооружения из бетона своими руками

Когда запроектировано создание своими руками бетонного кессона, для него наиболее оптимальной является четырехугольная форма, поскольку это в значительной степени облегчает работу по строительству опалубки. Сначала необходимо разобраться с размерами котлована под сооружение, который нужно выкопать.

При необходимости сделать бетонное дно, его высоту следует учитывать. Помимо этого, глубину приямка рассчитывают таким образом, чтобы поверхность крышки находилась заподлицо с линией поверхности земли.

Чтобы определиться с типом возводимой конструкции, необходимо произвести гидрогеологическую оценку дна ямы. Желательно это сделать весной в то время, когда максимально высоко поднимаются грунтовые воды. Если на дне сухо, тогда будет достаточно дренажного слоя. Когда там влага, емкость лучше сделать полностью герметичной, иначе ее, скорее всего, заполнят грунтовые воды.

При выполнении разметки места будущего котлована нужно помнить, что камеру относительно обсадной трубы размещают не симметрично, в результате чего свободного пространства для работы спустившегося в конструкцию мастера будет больше. В этом случае также получится более удобно расположить оборудование.

Когда обустраивается бетонный кессон для скважины, после того, как известны размеры и расположение ямы, приступают к проведению земляных работ. В ходе их реализации можно одновременно прокапать траншею к дому для прокладки трубопровода.

Если котлован готов, начинают обустраивать дренаж, состоящий из двух компонентов:

Такой дренаж не даст воде, попавшей в кессон, оставаться внутри, поскольку она быстро переместится в почву. Затем приступают к созданию опалубки, которую можно монтировать одним из двух методов.

В первом варианте стенки котлована задействуют в качестве наружных элементов опалубки. Бортики ямы прикрывают плотной полиэтиленовой пленкой, чтобы вода, содержащаяся в бетонном растворе, не проникала в грунт. После этого собирают из арматуры каркас. Для него используют стальную крупноячеистую штукатурную сетку или своими руками связывают ее с 30-сантиметровым шагом.

Арматуру закрепляют так, чтобы она располагалась внутри создаваемого бетонного слоя, и потом устанавливают еще одну стенку опалубки, для которой задействуют древесно-полимерные плиты или обычные доски.

Для второго способа строительства опалубки используют щиты, сбиваемые из досок. Их помещают в котлован так, чтобы получились двойные стенки, между которыми размещают арматуру, после чего можно выполнять заливку раствора. Данный вариант требует применения большого количества досок, но зато позволяет обустроить дренажные пазухи, а это в первом варианте невыполнимо. Эти пазухи востребованы, когда грунтовые воды залегают высоко, иначе сооружение окажется затопленным.

Далее приступают к приготовлению раствора, ручное замешивание которого является трудоемким процессом. Лучше арендовать бетономешалку или собрать ее собственноручно из металлической бочки нужного размера. Для подачи смеси в опалубку делают лоток, можно задействовать и старую водосточную трубу, заранее разрезав ее вертикально.

Если такой возможности нет, применяют метод штыкования. Для выполнения уплотнения изготавливают особое приспособление из тонкой трубы, штыря или куска арматуры, приварив к нему ручки.

Этот инструмент нужно резко погружать в залитый бетонный раствор и потом медленно его извлекать, раскачивая приспособление из одной стороны в другую. Вода и воздух при выполнении штыкования перемещаются к поверхности, а бетон становится плотнее.

Если количество влаги недостаточное, поверхность бетонного сооружения начинает покрываться трещинами, а это приводит к понижению его прочностных характеристик. Поэтому на бетон после завершения заливки периодически брызгают воду или в жаркую погоду покрывают влажной тканью.

При сооружении своими руками бетонного кессона для скважины, через неделю опалубку можно снимать, но бетон абсолютную прочность наберет примерно по истечении месяца. После этого проводят финишные работы.

Легче и проще всего монтировать плиту перекрытия с люком, изготовленную в заводских условиях. Другим вариантом является заливка перекрытия цементным раствором, но для этого потребуется сооружение горизонтальной опалубки. Выполняются такие работы аналогично тому, как описано выше. После окончательного высыхания конструкции необходимо произвести гидроизоляцию.

Сборка конструкции из бетонных колец

Перед тем, как сделать для скважины кессон из бетонных колец, следует подготовить котлован для их размещения. Для определения его глубины применяют ту же методику, как и в случае с монолитной конструкцией. Высота дна в данном случае зависит от его типа. Оно бывает либо полностью герметичным, либо состоять из дренажного слоя.

Выбор определенного типа производится с учетом уровня нахождения грунтовых вод. Если предпочтение отдано варианту с созданием герметичной конструкции, выкапывают яму требуемой глубины и обустраивают на дне песчаную подушку, имеющую высоту примерно 10 сантиметров, и плотно ее утрамбовывают.

До того, как опускать, бетонные кольца непременно обрабатывают гидроизоляционным материалом, таким, как, например, битумная мастика. Если этого не сделать, они начнут пропускать внутрь сооружения влагу и быстро разрушаться. Далее бетонное дно подготавливают к установке. В плите делают отверстие для скважинной трубы.

С помощью специальной техники опускают вниз днище, пропустив обсаду в готовое отверстие. Плиту помещают на подготовленную подушку. Далее занимаются подготовкой монтажа колец. Каждое из этих изделий тщательно покрывают гидроизоляционным материалом, к примеру, битумной мастикой и ожидают, пока она высохнет.

При устройстве кессона для скважины своими руками из колец их погружают в котлован и обрабатывают каждое место стыка скрепляющим составом. Специалисты рекомендуют запенивать швы, поскольку раствор в случае подвижки грунта разрушается, а обладающая большей пластичностью пена остается невредимой.

Затем получившиеся швы покрывают гидроизоляцией. Сверху помещают перекрытие, которое оснащено люком. Конструкция готова к эксплуатации, остается лишь заполнить землей пустоты, имеющиеся вокруг кессона.

До того, как сделать своими руками для скважины кессон из тяжелых бетонных колец, следует заказать специальную технику. Главное при их монтаже укладывать изделия так, чтобы они максимально точно состыковались между собой.

Возведение недорогой камеры из кирпича

Строительство кессона из кирпичей во многом напоминает обустройство бетонной конструкции. Сначала требуется выкопать котлован. Он может быть сделанным точно под будущую емкость или созданным немного большим.

Работу по кладке кирпичей начинают от угла, хорошо заполняя все швы раствором. Качество периодически контролируют с помощью отвеса и уровня. После того, как высота кладки достигнет места ввода трубопровода и электрического кабеля, между кирпичами помещают специальные гильзы для обустройства входов.

Существует другой вариант, когда сверху на камеру укладывают доски, отрезки швеллеров, кусок балки. На определенном уровне прикрепляют вентиляционный канал, а также люк и гильзу под трубу для полива. Потом накрывают возведенную конструкцию листом пластика или жестью, если обрешетка сделана без зазоров.

Создание герметичной конструкции из металла

Металлические емкости бывают самой разной формы, но ее обычно определяет материал, имеющийся у домашнего умельца в распоряжении. Если планируется сооружение четырехугольной камеры, тогда потребуется 3-5 миллиметровый металлопрокат и арматура или пруток, имеющий сечение 10 миллиметров.

Работу по созданию металлической емкости начинают с подготовки котлована. Его выкапывают с учетом глубины кессона для скважины. Дно котлована выравнивают по уровню и на расстоянии 40-50 сантиметров от него обрезают обсадную трубу и временно накрывают ее ветошью или куском пластика.

Подготовленные заранее металлические детали очищают от ржавчины и складывают на настил из досок, чтобы они в процессе работы не стали грязными. Сначала изготавливают дно, для чего подготавливают элемент требуемой формы и вырезают в нем отверстие под гильзу для обсадной трубы. Чтобы ее смонтировать, задействуют двусторонний сварочный шов.

При устройстве кессона четырехугольной формы боковые стенки выкраивают из металлопроката. Материал размечают и вырезают отверстия для ввода трубопровода и кабеля. Соединяют боковые стенки и днище.

Закрепляют петли, сделанные из арматуры или прутка, предназначенные для крепления строп, а также крышку или люк и приступают к выполнению гидроизоляции. Наружные и внутренние швы полностью освобождают от шлака и несколько раз покрывают их защитным составом. Им же обрабатывают всю конструкцию.

Когда конструкция из металла готова, ее опускают в котлован. Чтобы смонтировать кессон, следует использовать подъемный кран, который оснащен мягкими стропами. Над котлованом размещают деревянные бруски и на них устанавливают емкость. Потом подпорки убирают и осторожно и медленно опускают ее вниз, насаживая на обсадную трубу.

Сооружение, достигшее дна котлована, непременно выравнивают с использованием уровня. В гильзы заводят кабель и трубы. Проверяют качество гидроизоляции. Вновь обрабатывают участки, где при выполнении монтажа она была повреждена. Гильзу к обсадной трубе приваривают, или запенивают, если обсада изготовлена из пластика. Емкость после завершения герметизации места ввода кабеля и труб засыпают грунтом.

Как сделать кессон для скважины своими руками

Порядок установки кессона

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня. Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри

После высыхания гидроизоляции проводят обратную засыпку камеры

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

Полимерный кессон

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

Технология установки полимерного кессона:

Особенности

Колодец в собственном дворе или на даче зачастую является не предметом роскоши, а самой настоящей необходимостью в тех местах, где отсутствует централизованный водопровод. Однако простое торчащее из земли бетонное кольцо мало кому доставляет эстетическое удовольствие, да и удобство использования в этом случае ниже среднего. Чтобы исправить эту ситуацию, необходимо облагородить колодец, установив специальный ворот, которой существенно облегчает подъем воды. На сегодняшний день в крупных строительных магазинах можно приобрести уже готовые колодезные ограды, но, как правило, они либо имеют далеко не самый презентабельный вид, либо стоят очень дорого.

Поэтому чаще всего домашние мастера возводят домики для колодца своими руками – в этом случае и фантазию можно проявить, и обустроить все именно так, как вам нужно.

Разберемся, зачем, вообще, нужно это ограждение.

Это важные, но не единственные функции домиков – стенки колодезного домика в зимнее время не дают воде замерзнуть, а кроме того, и это очень важно, обеспечивают безопасность маленьких детей. На домики часто врезают щеколды и устанавливают замки, которые не дают любознательным малышам перегнуться и упасть в воду

Чтобы максимально облегчить подъем воды, монтируют ворот и стойки – обычно это обычное бревно с вращающейся ручкой, к которому крепится металлическая цепь.

Конечно, идеальный колодезный домик должен требовать самого простого ухода и органично вписываться в ландшафтный дизайн.

Существует большое разнообразие домиков, устраиваемых для гидротехнических сооружений, чаще всего их выполняют в виде крышки, домика или беседки.

Первый вариант оптимален в условиях ограниченного бюджета, поскольку является довольно экономичным. Это простая крышка, которая закрывает вход в колодезную шахту на уровне земли. Оборудовать такую защиту довольно быстро и просто, однако необходимо постоянно контролировать крышку, чтобы она была все время закрыта.

Конструкция в виде домика или беседки часто устанавливается на дачах, где прекрасно дополняет ландшафтный дизайн. Как правило, такая беседка имеет специальную защитную дверцу, которая препятствует попаданию осадков, а также защищает воду от попадания мусора. Материалом для изготовления таких домиков служит древесина, которая отличается долговечностью и экологической чистотой.

При составлении чертежей и схем домиков для колодца очень важно принимать во внимание материал, из которого он будет сооружаться. Чаще всего используют:

Чаще всего используют:

Домики из камня и кирпича строятся довольно быстро и просто, они отличаются надежностью и могут прослужить на протяжении многих лет. Единственным недостатком такого строения является его низкая привлекательность, поэтому подобные домики будут нуждаться в финишной отделке, что приводит к дополнительным затратам времени, сил и средств.

Очень популярны домики из бетона, этот материал позволяет соорудить конструкцию любой формы – можно оформить ее в виде круговых осей, а можно возвести небольшую возвышенность. Вариантов очень много, однако каждый из них так же, как и кирпич, потребует декоративной отделки – чаще всего используют мозаику или каменные фрагменты.

Домик из металлоконструкций оптимален для участков в стиле хай-тек, он отличается лаконичной формой, строгой геометрией и концептуальностью.

Однако самым популярным материалом для обустройства домиков были и остаются бревна – изделия из древесины гармонично смотрятся в любом ландшафте, деревянный домик имеет исключительно привлекательный внешний вид, а кроме того, надежно защищает вход в шахту. Единственный минус такого материала – это подверженность гниению под воздействием внешних атмосферных факторов. Однако если использовать мореное дерево и обработать его специальными защитными составами, то срок его службы продлится на долгие годы.

Домик может быть и пластиковый, однако такие варианты чаще используются для создания декоративных конструкций.

Выбор материала – это далеко не единственный вопрос, который необходимо решить на этапе подготовки к строительству, очень важно составить чертеж, а для этого следует выбрать дизайн конструкции. Колодезные домики могут быть открытыми и закрытыми

Колодезные домики могут быть открытыми и закрытыми.

Открытые модели включают несколько основных элементов:

Такие варианты широко распространены в деревнях, они оптимальны, если колодцем пользуются несколько владельцев.

Конструкция закрытого типа включает немного другой набор составных деталей:

Каждая из таких конструкций индивидуальна и непохожа на другие, стены здесь могут либо составлять единое целое со срубом, либо их роль выполняют скаты крыши, но вне зависимости от особенностей строения, они надежно защищают колодец от непогоды, а также делают безопасным перемещение по участку детей и домашних животных.

Традиционно используют несколько вариантов конструкций.

От выбранной формы зависит проект будущего домика для колодца и особенности его дальнейшего строительства. Традиционно габариты домика должны соответствовать непосредственно конструкции шахты: ряду колец из бетона или форме бревенчатого сооружения. Имейте в виду, что если сделать крышу слишком маленькой, то вода не будет защищена от пыли и грязи, а слишком просторный покров сделает эксплуатацию источника воды неудобной.

Подбор и монтаж оборудования для поставки воды

Водоснабжающее оборудование отличается типом и местом установки. Основными элементами являются:

Гидроаккумулятор бывает открытого и закрытого типа. Открытый устанавливают в самой высокой точке здания. Предпочтительнее закрытый (мембранный) гидроаккумулятор, поддерживающий постоянное давление в водопроводе.

Поверхностный насос для неглубокой скважины

Поверхностное оборудование легко установить, оно дешевле погружного. Область применения ограничивается глубиной уровня воды. Если она превышает 8 м, помпе трудно захватить воду. Максимальная глубина – 10 м, но в этом случае оборудование работает с минимальной производительностью, долго запускается.

Станцию размещают на поверхности, шланг от нее опускают в скважину. Это упрощает монтаж и уход. Водоприемная труба небольшого диаметра, что позволяет применить станцию в абиссинском колодце.

Погружной насос для глубокой скважины

С глубины более 10 м поднять воду можно только погружной помпой. Некоторые изделия снабжаются автоматикой управления, защитой от перепадов напряжения, сухого хода.

Обязательные элементы водоснабжающего оборудования для частного дома – гидроаккумулирующий бак и автоматика. Глубинная помпа обеспечивает подъем воды на большую высоту, поэтому никаких ограничений в выборе места для расположения мембранного гидроаккумулятора нет. Его и автоматику можно разместить на большом удалении от источника водозабора – на производительность это влияет незначительно. Отличным выбором месторасположения будет подсобное помещение, где сухо и чисто.

Глубинный насос монтируют, опуская в скважину на отметку ниже уровня воды вместе с другими устройствами:

Всё о монтаже и подключении

Чтобы кессонная камера хорошо выполняла свои защитные функции, а также прослужила максимально долго, при её монтаже нужно соблюдать ряд правил. Перед началом работ следует тщательно обдумать схему подведения внешнего трубопровода.

Нужно учесть пути прокладки других подземных коммуникаций, глубину залегания грунтовых вод и уровень промерзания почвы зимой. Особенности установки также зависят от конструкции кессона и от материала, из которого он изготовлен.

Монтаж кессона из бетонных колец

Бетонные кольца – многофункциональные изделия, которые широко применяются для устройства водоносных, канализационных, коммуникационных колодцев. Перед началом установки, кольца нужно обмазать снаружи влагозащитным составом – специальной мастикой, битумом, либо оклеить листовой гидроизоляцией.

Монтаж колец производится двумя способами:

Сложность при установке бетонных колец может заключаться лишь в необходимости использовать кран. Аренда строительной спецтехники увеличивает стоимость работ, и она не всегда сможет свободно проехать к месту обустройства скважины на приусадебном участке.

Монтаж металлического кессона

Металлические конструкции также отличаются большой массой, поэтому для их монтажа придётся использовать подъёмный кран или лебёдку. Изначально выкапывается котлован необходимой глубины и габаритов. Дно его выравнивается, и на нём обустраивается основание в виде бетонной заливки, либо песчано-гравийной подушки.

Перед началом установки металлический кессон снаружи тщательно обрабатывается гидроизоляционными составами во избежание коррозии. После установки на место, его стенки и крышку рекомендуется утеплить во избежание излишних теплопотерь.

Монтаж пластикового кессона

Процесс установки уже готовых полимерных кессонов в общих чертах схож с монтажом металлических камер. Порядок действий здесь тот же, за исключением необходимости обустройства гидроизоляции. Ещё одна особенность пластиковых кессонных камер – возможность их выдавливания из земли при пучении грунта.

Поэтому, для увеличения массы, дно их заливается бетоном, либо засыпается песчано-гравийной подушкой. Для закрепления лёгкой конструкции в грунт, также используются «якоря» в виде арматуры, забитой в землю.

Полимерно-песчаные модификации имеют сборную конструкцию, состоящую из нескольких элементов. Крепятся они друг с другом при помощи шип-пазовых соединений. Установка их друг на друга точно такая же, как и при монтаже бетонных колец. После окончания монтажных работ, к установленному кессону подводится внешний трубопровод, верхний край обсадной трубы обрезается по нужному уровню, и на него ставится оголовок.

Финансовый план

Первоначальные вложения

Всего первоначальные инвестиции в основные и оборотные средства составляют 1092 тыс. руб. Однако этой суммой первоначальные инвестиции не ограничиваются. С учетом закупки кормов, оплаты труда и ЕСН, покрытия текущих убытков при сделанных в модели проекта предположениях об оборачиваемости средств общие инвестиции в течение первых трех кварталов оцениваются в 1890 тыс. руб. Данный объем инвестиций можно оценить как нижнюю реалистичную границу вложений.

Динамика инвестиционных вложений

Основные капиталовложения производятся в течение первого квартала жизни проекта. Далее необходимо инвестировать в расширение помещений птицефермы для увеличения поголовья до 2000 кур. Инвестиции оцениваются в 700 тыс. руб. Период осуществления капиталовложений — 7 квартал. Для покрытия дефицита денежных средств потребуются дополнительно 140 тыс. руб. в 7 квартале.

Особенности защиты скважины от холодов

Неграмотное обустройство водозаборной выработки нередко создает препоны для нормальной работы источника. Особенно остро ошибки и недочеты проявляются в зимний период.

Эксплуатацию скважины, не защищенной от промерзания надежной теплоизоляцией, в морозы затрудняет формирование наледи по зеркалу воды и образование ледяных пробок в трубопроводе.

В итоге насосное оборудование и система в целом работает с повышенной нагрузкой. Крупная пробка может деформировать или вовсе разорвать трубы ПНД, из которых чаще всего сооружают наружные ветки водопровода.

Пробки и ледяная корка в скважине появляются, если водозабор работает “не в полную силу”. Т.е. если в эксплуатации есть перерывы, достаточные для кристаллизации воды. Даже если хозяева автономного водопровода не рассчитывают на подобные паузы в функционале, средства их профилактики в виде устройства системы утепления должны быть проведены.

Мероприятия по утеплению водопроводной системы проводятся от точки ввода в дом до глубины, которая на 20-30 см ниже уровня сезонного промерзания грунта. Это значение можно найти в сборниках по строительной климатологии СП за номером 131.13330.2012 и в СНиПе за номером 23-02-99.

Глубина промерзания определяется в соответствии с условиями региона и типом грунта, охватываемым зоной промерзания. Ее значение получают эмпирическим путем на основании многолетних наблюдений.

Грамотное обустройство водяной скважины избавит от формирования наледи и ледяных пробок в водопроводе (+)

Если водопровод вводится в дом через фундамент неутепленного подвала, ветку до входа в отапливаемое помещение тоже необходимо утеплять. Использование материалов для утепления объектов расположенных в земле имеет свою специфику.

Утеплители должны обладать следующими свойствами:

Последний пункт очень важен, потому что летом мыши могут растащить утеплитель по гнездам, а зимой прорыть в нем ходы, чтобы добраться до теплых труб. Все это приведет к прямому доступу холода к элементам водопровода.

Защита утеплителя от мышей и насекомых – одна из главных проблем при утеплении объектов, расположенных на улице под землей

Иногда для защиты скважины и системы подачи воды от холода достаточно выполнения процедур, не требующих специальных знаний о принципах утепления подземной системы водоснабжения. Вода, которая подается в систему из глубины, имеет положительную температуру (обычно от 7 до 13 градусов Цельсия).

Если есть риск замерзания воды, то необходимо настроить режим работы системы таким образом, чтобы подача воды происходила небольшими порциями, но как можно чаще. Постоянное циркуляция подземной воды, температура которой по определению выше 0º С, будет препятствовать обледенению.

Утеплить оголовок и трубы при не очень холодных зимах в южных регионах России или при глубоком залегании водопровода можно без особых изысков с помощью опилок или соломы. Для этого необходимо вырыть яму возле оголовка и канаву вдоль залегания трубы водопровода, засыпать их сухими опилками или соломой и снова зарыть яму.

Проводить эту процедуру надо каждый год осенью, чтобы к зиме опилки и солома не успели сгнить. Для устранения промерзания на более длительное время или если предложенные способы не гарантирует положительный результат, необходим другой подход к решению проблемы.

Восстановить водоснабжение зимой тяжелее и дороже, чем провести грамотное утепление с учетом конструктивных особенностей системы и климатических условий

Монтаж пластикового кессона для скважины своими руками

В принципе, установка кессона для канализации или хранения продуктов гораздо проще.

Завершающая установка гидробака

Монтаж гидробака в колодцы и скважины обеспечивает бесперебойную работу системы водоснабжения для частного дома или бани. Как обустроить скважину для воды, оснащенную гидроаккумулятором?

Гидробак подсоединяется к насосному оборудованию и обеспечивает постоянную подачу воды. При открытии крана жидкость поступает из гидросооружения в бак, а после – к потребителю.

Кессон для скважины своими руками

Из каких материалов изготавливают

Самые распространенные кессоны – металлические круглой формы. Под определенные нужды они могут быть квадратной или прямоугольной формы. Реже кессоны делают из пластика и железобетонных колец.

Металлический кессон

Стальная коробка, обработанная снаружи антикоррозийным покрытием с толщиной металла 3-6 мм.

Преимущества

Мы уделяем особое внимание качеству изготовления и качеству сварных швов;
Благодаря герметичности есть возможность установки в нем оборудования для скважины, в том числе электрического;
Простота монтажа (относительно бетонных колец и пластикового кессона);
Механическая прочность, устойчивость к давлению грунта;
Надежная фиксация в грунте. Пригрузка грунтом на тело плюс сварка с обсадной колонной предотвращает всплытие кессона;
Срок службы до 50 лет. Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Недостатки

Пластиковый кессон

В последнее время набирает популярность способ обустройства скважины при помощи пластикового кессона. Давайте рассмотри его преимущества и недостатки.

Преимущества

Недостатки

Заблуждения о пластиковом кессоне

Кессон из железобетонных колец

Железобетонные кольца для обустройства скважины используется монтажными организациями крайне редко.

Почему редко применяют:

Железобетонный кессон позволяет выполнить отвод воды от скважины ниже глубины промерзания, во всем остальном он уступает возможностям металлического и пластикового кессона.

Кессон для скважины из бетонных колец своими руками

Кессон из колец бетона можно изготовить самостоятельно в домашних условиях. Проще всего сделать его заглубленным колодцем. Перед проведением работ следует посетить консультацию специалиста, схема работ, где будет полностью обозначена. Можно посетить специальную организацию, а можно узнать необходимую информацию у знающего человека.

Далее следует запастись необходимыми материалами и оборудованием:

На поверхности земли, где будет проводиться копка, делают специальные метки.

Бетонные звенья заказывают заранее, чтобы не останавливать работы, дожидаясь их поступления. Заказывать следует столько элементов, какой глубины планируется кессон. Кстати, они имеют разный диаметр и высоту, поэтому выбирать при заказе следует те модели, которые подходят для выбранной конструкции.

В противном случае будет трудно обеспечить герметичность готового сооружения, что негативно отразится на работе установленного оборудования. В первую очередь это касается весенних грунтовых вод, а также низких температур.

Земляные работы

Копка котлована должна проводиться в сезон, когда подземные воды находятся на самом низком уровне. Поэтому не рекомендуется приступать к указанным работам в период весеннего паводка и осенних дождей. Большой опыт мастеров такого монтажа подсказывает о проведении данных работ в ясную погоду, когда грунт плотный и сухой.

В некоторых случаях бетонные сооружения лишаются герметичности, поэтому монтировать кессон нужно на участках с пониженным количеством подземной жидкости. Это увеличит срок эксплуатации конструкции и уменьшит количество проблем.

Копка котлована может проводиться с задействованием экскаватора, а может осуществляться вручную. В первом случае работа будет выполнена быстро, а во втором – дешево! При копке необходимо учитывать гидроизоляционные работы, требующие дополнительного пространства. Поэтому размер выкопанного сооружения должен быть больше диаметра колодца на 2 м.

Весь ненужный грунт следует поднимать на поверхность, чтобы не загружать пространство будущего кессона.

Благодаря такой глубине насосному оборудованию не страшно промерзание и в полученном пространстве человек может встать в полный рост. Вручную лопатами необходимо выровнять днище внутри колодца, чтобы ровно уложить бетонные элементы.

Копка ямы и обустройство приямка для кессона из бетонных колец:

Гидроизоляция

Грамотно выполненная гидроизоляция – залог долгой и бесперебойной службы указанной конструкции. Герметизацию швов можно проводить перечисленными составами:

Описанные составы подходят для обмазывания колец для достижения герметичности. Гидроизоляционными составами обрабатывают внутренние стены кессона, так как добраться до наружных сторон трудоемко. В тоже время обмазку на нижней плите перекрытия всегда продавливает вода, поэтому полностью от нее защититься в бетонном кессоне невозможно.

Место контакта обсадной трубы и бетонного кольца также не герметично, так как обмазка не сможет долго держаться между двумя неоднородными по составу материалами.

Щели между установленными кольцами в готовом сооружении можно промазать бетонной смесью, состоящей из песка и цемента. Готовую бетонную смесь наносят в щели между установленными конструкциями и ждут высыхания.

Монтаж

После копки котлована приступают к монтажу бетонных колец, установленных друг на друга при помощи грузоподъемной техники. Алгоритм проводимых манипуляций следующий:

Процесс монтажа бетонных колец для обустройства скважины:

Из бетонных колец смастерить кессон под силу каждому, важно лишь соблюдать все правила монтажа и обязательно проводить гидроизоляционные работы. Первый год службы рекомендуется чаще заглядывать в такое сооружение для проверки его герметичности

Бетонный кессон для скважины своими руками

Если нет возможности или желания нанимать грузоподъемную технику, то можно изготовить монолитный бетонный короб для защиты скважины и оборудования. Но нужно учесть, что придется затратить время не только на обустройство, но и на высыхание бетонных стен. Такой резервуар обычно делают прямоугольного сечения для упрощения монтажа опалубки.

Видео — Как сделать бетонный кессон своими руками

Изготовление кессона лучше проводить в весеннее время. Это поможет оценить увлажненность дна котлована и выбрать тип основания кессона:

Такое исследование проводят на этапе землеройных работ.

Изготовление перекрытия кирпичного кессона

Пошаговая инструкция обустройства монолитного бетонного кессона

Шаг 1. Вокруг оголовка выкапывают котлован. Его глубина определяется не только точкой промерзания грунта, но и видом основания кессона. Дренирующий слой составляет в общем 25-30 см, а монолитное бетонное дно с песчаной подушкой – 20 см. Чтобы определиться с шириной ямы, нужно к выбранном внутреннему размеру прибавить по 10 см для каждой стены, плюс зазор до стенок котлована, если опалубка будет двойной. Зазоры также важны при высоком УГВ, чтобы сделать вокруг кессона дренажные пазухи.	Вокруг оголовка выкопать котлован
Шаг 2. Обустраивают дно. Для низкого УГВ сначала засыпают 10-сантиметровый слой утрамбованного песка, а потом – 15-сантиметровый щебенчатый слой. Если дно котлована влажное, заливают бетонное основание. Для этого на песочную подушку укладывают пленку, заходящую и на стенки ямы, вниз кладут на деревянные бруски арматурную решетку так, чтобы она не задевала стены. Потом заливают раствор бетона слоем в 10 см, закрывая арматуру.	Обустроить дно
Шаг 3. После высыхания дна возводят опалубку. В несыпучих грунтах можно ее делать с одной стеной, внешнюю же часть будет выполнять борт ямы, покрытый пленкой. Во влажных и осыпающихся грунтах обе стенки опалубки – это щиты из деревянных досок, между которыми устанавливается сетка арматуры. Обязательно нужно уже на этом этапе предусмотреть места выхода водопровода и входа силового кабеля.	Изготовление опалубки
Шаг 4. Замешивают бетонный раствор и подают его в опалубку. Для равномерного распределения бетона и удобства его заливки из пластиковой трубы делают желоб. Подают бетон порционно, уплотняя его вибрационным инструментом или штыкованием. Это позволяет удалить воздух и сделать бетон плотным.	Замешивают бетонный раствор и подают его в опалубку
Шаг 5. Правильно высушивают бетонные стены. Для этого их опрыскивают водой и накрывают влажной тканью на срок до 5 дней. Такая мера предупредит образование трещин от быстрого испарения влаги.	Высушить бетонные стены
Шаг 6. Через неделю убирают опалубку и останавливают работы примерно на 4 недели для полного созревания бетона.	Убрать опалубку
Шаг 7. Устанавливают в качестве перекрытия готовую бетонную плиту с люком. Можно залить крышу и из раствора бетона, предварительно соорудив горизонтальную опалубку. Учитывают место люка и выхода вентиляции и поливочной трубы.	Горизонтальная опалубка перекрытия
Шаг 8. Наносят на стены резервуара изнутри и снаружи гидроизоляцию, например, битумную мастику.	Нанести на стены резервуара битумную мастику

Резервуар готов. В конце устанавливают оборудование и лестницу, заводят и подключают все коммуникации, заменив стыки труб и кабеля со стенками кессона. После этого проводят обратную засыпку и облагораживают участок вокруг резервуара.

Монтаж пластикового кессона для скважины своими руками

В принципе, установка кессона для канализации или хранения продуктов гораздо проще.

Как сделать металлический кессон своими руками

Стальной кессон является одним из наиболее дорогостоящих вариантов, который, к тому же, требует регулярной покраски и ухода. В наше время, когда есть альтернатива в виде пластиковых или сборных железобетонных конструкций, популярность металлических приямков стремительно падает. Тем не менее, если в ваших закромах найдётся несколько стальных листов, то строительство кессона из металла может стать бюджетным решением проблемы.

Можно купить металлический кессон заводского изготовления, однако для домашнего мастера его изготовление не представляет трудностей

Фотогалерея: чертежи конструкции

В зависимости от материалов, имеющихся в наличии, можно изготовить круглый, квадратный или прямоугольный кессон для скважины. Размеры на приведённых ниже чертежах и схемах являются ориентировочными и могут быть увеличены до любых значений при необходимости установки в приямке дополнительного оборудования.

Материалы и инструменты

Для строительства квадратного или прямоугольного стального защитного сооружения понадобятся:

Для строительства приямка круглой формы можно использовать трубы промышленного изготовления:

При изготовлении круглого резервуара обязательно используйте бензорез или газовый резак, если есть такая возможность. В противном случае вырезать круглые элементы для днища и люка придётся угловой шлифмашиной.

Подготовительные работы

Так же, как и при установке кессона любого типа, работу начинают с рытья котлована и выравнивания дна ямы по уровню. Глубина должна быть рассчитана таким образом, чтобы горловина ёмкости находилась на высоте 15 – 20 см от уровня участка. Это позволит избежать затопления сооружения во время сильных дождей или весеннего снеготаяния. После этого обсадную трубу обрезают на высоте 0.4 – 0.5 м, а отверстие в ней закрывают ветошью или другим подходящим материалом.

Металлические элементы конструкции очищают от ржавчины и укладывают на деревянный настил из брусков или досок. Это поможет предотвратить их загрязнение во время работы.

Инструкция по изготовлению

Выполняют монтаж боковых поверхностей и днища ёмкости.

Бочата приваривают к стенкам кессона.

Сварочные соединения внутри и снаружи конструкции зачищают от шлака, после чего металлические поверхности обрабатывают защитным составом. Снаружи используют несколько слоёв битумной гидроизоляции, а внутри — грунтовку, окрашивание и обработку антикоррозионными составами. При необходимости конструкцию утепляют экструдированным пенополистиролом или другим негигроскопичным утеплителем.

Для установки металлического кессона используют подъёмный кран с мягкими стропами. Чтобы совместить отверстие гильзы с выходом обсадной колонны, в качестве рычагов используют деревянные брусья.

Видео: Установка металлического кессона

После установки приямка на место, проверяют его уровень и восстанавливают повреждённую гидроизоляцию. После этого пенал приваривают к обсадной трубе или запенивают щель монтажной пеной, если колонна скважины представляет собой изделие из поливинилхлорида (ПВХ).

Резервуар засыпают землёй после того, как будут выполнены и герметизированы места подключений трубопровода и силового кабеля.

Разновидности кессонов

Для изготовления оборудования используют такой материал, который обеспечит достаточную теплоизоляцию и требуемую герметизацию, которая должна быть внутри.

Есть следующие типы кессонов:

У всех видов имеются как преимущества, так недостатки. Перед выбором сооружения нужно подумать о том, чего хочет владелец добиться при установке, о скорости работы, стоимости кессона, долговечности эксплуатации и пр.

Изготовление кессона из трубы большого диаметра

Металлические трубы могут иметь диаметр от 420 до 2520 мм. Именно последний вариант очень подходит для изготовления кессона. Предпочтение можно отдать такому способу по следующим причинам:

Круглый металлический кессон изготавливается из труб большого диаметра, доступных на вторичном рынке

Очевидно, что трудозатраты и стоимость такого материала будут значительно ниже, чем для всех остальных из перечисленных выше.

Видео: установка кессона вручную

Задача укрытия оборудования кессона в техническом и технологическом отношении не представляет собой сложной проблемы. Все работы легко могут быть проделаны своими руками, а для выполнения специальных операций, таких, как сварка и установка кессона на место, можно пригласить квалифицированных специалистов. Остальное скорее трудоёмко, чем сложно. Успехов вам!

Как сделать металлический кессон своими руками

Кессон с металлическими стенами – самая дорогостоящая конструкция, особенно если толщина стальной плиты равна 3мм. При этом конструкцию можно выполнить в различных формациях:

Такие системы следует делать по предварительно изготовленным рисункам-чертежам.

Материалы и инструменты

Металлическую скважинную систему следует мастерить с использованием различных типов труб:

Герметичное дно можно будет изготовить с помощью газового резака или бензореза. Эти же инструменты пригодятся для монтажа круглого резервуара.

Подготовительные работы

Алгоритм проведения начальных работ следующий:

Инструкция по изготовлению

Сначала делают люк и основание кессона. Люк устанавливаем после, а пока вырезаем для обсадки отверстие нужной величины. Далее последовательность работ такая:

Допускается приварка по бокам металлических петель–креплений подъемника.

Подъемным краном устанавливают металлический каркас на постоянное место эксплуатации. Затем сваривают трубу-обсадку с пеналом. Далее герметизируют участки соединения кабеля и трубопровода, а затем всю конструкцию засыпают грунтом.

Процесс изготовления металлического кессона для скважины:

Как правильно выбрать пластиковый кессон

Итак, описав свойства разных материалов, мы понемногу пришли к пониманию, каким должен быть хороший кессон. Главные критерии при выборе – это прочность, низкая теплопроводность и герметичность. Достигаться оптимальные свойства могут не только за счет материалов, но и за счет конструкции изделия.

Чтобы внутри установился температурный режим без перепадов, необходимо, чтобы сосуд был полностью герметичным. Первое место, через которое будет проходить интенсивный теплообмен – это крышка люка, поэтому лучше приобрести кессон с плотно закрывающейся крышкой, не будет лишней и дополнительная теплоизоляция этого узла. Отдельные модели кессонов оснащены двойной спускной дверью, первая из которых устанавливается на уровне нулевой отметки, а вторая поднимается на 30 см над уровнем грунта. Подобные системы дополнительно оснащаются системами вентиляции.

Компактно и аккуратно

Другой важный момент – это размер кессона, который определяется объемом, занимаемым насосным оборудованием. Учитывайте, что вам должно быть удобно спускаться вниз и осуществлять ремонт в случае чего.

В остальном модели будут отличаться лишь функционально: разные системы запирания (откидные, винтовые и т.д.), наличие лестницы.

Бетонный кессон для скважины

Размеры устройства берём те же — глубина 2 м при габарите 2,5 м. Для отливки кессона из бетона понадобятся инструменты:

Таблица: инструменты для отливки кессона

Понадобится также инструмент для нанесения гидроизоляции на наружную сторону отлитого корпуса.

Материалы для кессона

Рассчитываем объём бетона, который понадобится для отливки сплошного корпуса кессона. Достаточная толщина стенки составит 20 сантиметров. Используется бетон марки 200. Площадь стен составляет 2,7х2 + 2,5х2 = 10,4 м2, объём при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м3.

Для изготовления высокой опалубки лучше использовать листовые материалы: фанеру водостойкую или металлический лист. Площадь высокой опалубки составляет 2,7 х 4 х 1,8 = 19,44 м2 по наружной стенке и 2,5 х 4 х 1,8 = 18 м2 по внутренней. Общая площадь — 37,4 м2. Исходя из этого и нужно приобрести материалы, учитывая их раскраиваемость.

Для сборки опалубки понадобятся также деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки — 2 метра, то есть понадобится 3 шестиметровых бруска. Укосины и распорки можно изготовить из подручного материала.

Порядок подготовки к заливке бетонного корпуса такой же, как описан выше.

Пошаговая инструкция по отливке корпуса бетонного кессона

Для изготовления нужно выполнить ряд последовательных операций:

В процессе заливки нужно установить закладные детали для выхода труб разводки водоснабжения и кабеля электропитания.

Общие требования ↑

В любом случае нужен котлован 2-метровой глубины или чуть глубже (для бетонного нужна подушка). Его копают вокруг обсадной трубы скважины. Размер котлована должен быть больше, чем будущий кессон на 20–25 см по каждой стороне, если работы проводят с использованием техники (чтобы не приходилось с усилием устанавливать конструкцию и не осложнялся монтаж труб). Зазор между кессоном и стенками котлована засыпают грунтом. В случае самостоятельной установки кессона или его строительства своими руками котлован делают еще шире ради удобства.

На дне котлована устраивают подушку из песка и щебня. Ее затем заливают бетоном с предварительным двойным армированием. Армирующую сетку собирают при помощи вязальной проволоки. Шаг — 20 см. Кессон устанавливают на бетонную плиту.

Обсадную трубу заглубляют (попросту обрезают).

Обустраивая скважину с кессоном, необходимо позаботиться о гидроизоляции конструкции. Пластиковые не подвержены коррозии. Металлические в большинстве случаев продают уже обработанными. Кессоны, сделанные своими руками, изолируют до установки — наружные стенки обрабатывают битумной мастикой. В случае приобретения необработанной конструкции схема та же — наносят мастику на внешние стенки (иногда и на внутренние).

Слой гидроизоляции должен быть равномерным и непрерывным, без наслоений и подтеков. Согласно строительным правилам и нормам, заглубленные конструкции нужно обрабатывать в несколько слоев. Каждому слою дать просохнуть. Битумную мастику можно заменить на другой материал (цементная гидроизоляция), но работать необходимо, четко соблюдая инструкцию, приложенную к продукту.

Утеплять кессон нужно изнутри. Соблазн обклеить его поверху утеплителем велик, но специалисты утверждают, что в таком случае сцепка с грунтом недостаточна, и за неподвижность конструкции трудно поручиться, а неподвижность эта необходима, поскольку соединения герметичны, и ползающий кессон тащит за собой обсадную трубу. Утепляют различными материалами вплоть до распыляемых — чаще в ход идут пенопласт, ППУ,экструдированныйпенополистирол.

Установка металлической конструкции

Принимая решение, какой выбрать для скважины кессон, необходимо учитывать, что для установки металлического варианта потребуется литая плита в качестве основания и крепление анкерами. Перед монтажом короба камеры его следует оклеить гидроизоляционным материалом и загрунтовать изнутри. Это обязательные мероприятия даже при использовании нержавеющей стали. Также требуется утепление.

Способ прокладки коммуникаций имеет ряд отличий. Обсадную трубу скважины протягивают через гильзу, приваренную герметично ко дну. Для других вводов в стенах имеются проваренные втулки. В них вкручивают фитинги и выводят линии подачи воды, прокладывают силовой кабель к электро насосу.

Последовательность действий при установке обычно следующая:
