Аркадный автомат своими руками(ARCADE MACHINE) 1 часть ⁠ ⁠

Доброго времени суток)))Меня зовут Константин и я из Омска.Скучно было как-то на выходных и решил я собрать аркадный автомат)) если есть вопросы вот я Вконтакте https://vk.com/kostyanchickk

Т.к. боковины должны быть одинаковыми а листы у нас тоже одинаковые просто прикрепил к этому эскизу такой же лист.(4 саморезами по дереву)т.е лист на лист положил вровень.По линии выпилил электролобзиком.кое где пришлось подровнять напильником. и вуаля)

Зная длину и ширину выпилил полки.Крепил их с помощью мебельных пластиковых уголков(временно) и пресс шайб

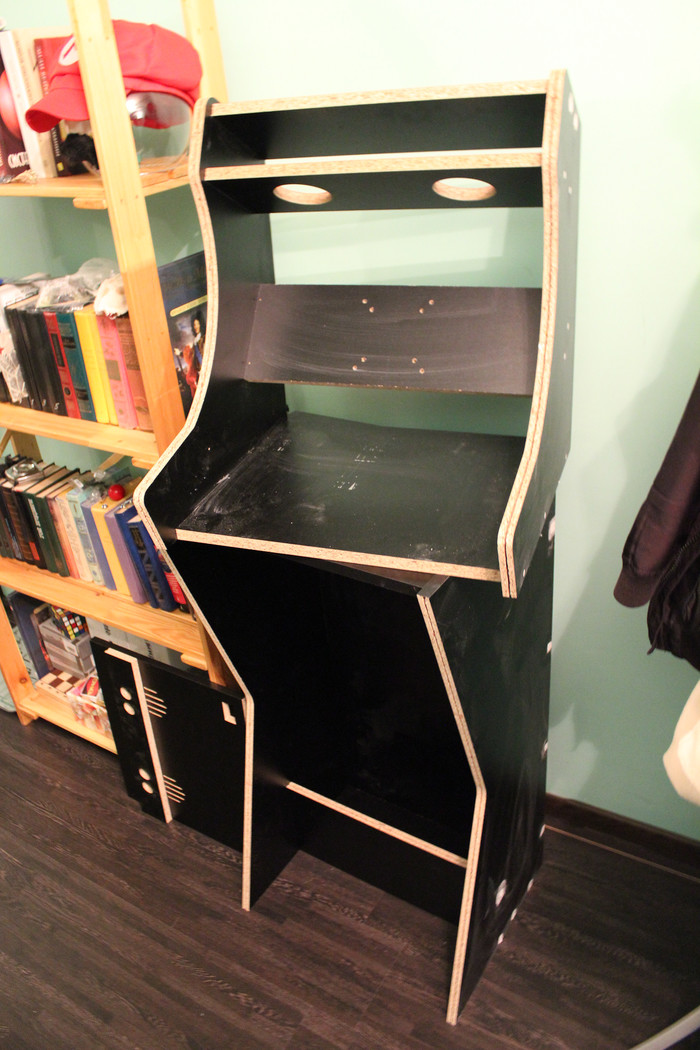

Установив этот каркас сходил купил железных огроменных уголков))))

Начал потихоничку выпиливать заднюю часть.Полочки внутренние.Крепил их уже на эти уголки и все те же пресс шайбы(ПОЛОЧКИ НУЖНЫ ДЛЯ ЖЕСТКОСТИ КОНСТРУКЦИИ+НА НИХ РАСПОЛОЖИЛ ЖЕЛЕЗО)

Монитор взял самый обычный 19 дюймов LCD старенький.Поставил его посередине для стимула)))

И в этот же день собственно говоря я кусками ДСП и уголками с пресс шайбами привел автомат уже к такому виду

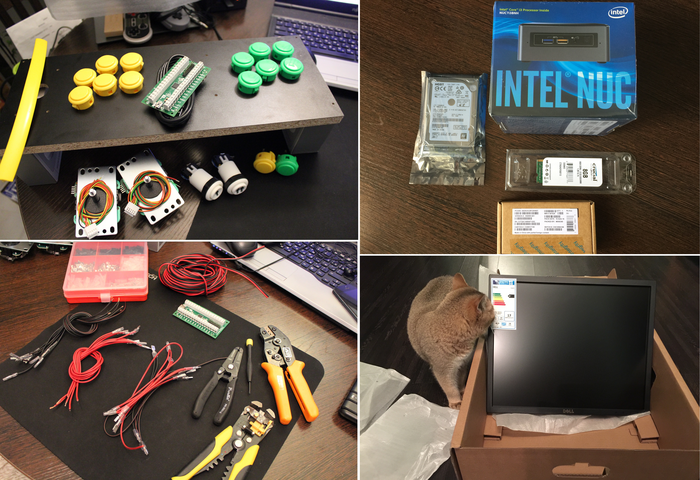

Как раз приехали кнопки и джойстик управления с USB контроллером с китая

Первым делом решил их проверить конечно и собрал всё в простой картонной коробке подключив все на соплях как говорится.(К СИСТЕМЕ И ЖЕЛЕЗУ Я ВЕРНУСЬ В САМОМ КОНЦЕ ПОСЛЕ ОПИСАНИЯ СБОРКИ АВТОМАТА)

Пока не забыл прикладываю свою схему расположения игровых кнопок(КНОПКИ ДИАМЕТРОМ 30 мм)

Купил перьевое сверло соответственно диаметром 30 мм просверлил отверстия для будущих кнопок

Для свободного хода джойстика при толщине ДСП 16 мм вполне хватило отверстия в 20 мм.Пришлось покупать и перьевое сверло на 20(ТЕМ БОЛЕЕ ЧТО Я УЖЕ КУПИЛ БУДУЩУЮ КНОПКУ ВКЛЮЧЕНИЯ АВТОМАТА И ОНА БЫЛА ДИАМЕТРОМ В 20 мм)ОПЯТЬ СВЕРЛИМ)))

Крайние левые отверстия для кнопки включения правые соответственно игровые а верхние три это кнопки управления в меню а так же сервисные.Параллельно решился сам собой вопрос с монитором.У данной модели Круглая ножка опоры.Пришлось ее отпилить.Перед этим сняв железную защиту которая была прикручена снизу самой ножки.

Для того чтобы автомат звучал были приобретены простые китайские колонки с питанием USB

Знакомый тоже собрал автомат. Правда поиграть не зовут 🙁

Чувак, покажи заценить, может разрешишь подъехать посмотреть :)?

За Ratt жирный плюс))

Железная составляющая очень интересует. Дело в том, что меня чот дернуло и я два часа назад гуглил эти автоматы. И тут ваш пост. Я не знаю как это назвать, но занятное совпадение))

Добавь ещё видосик с ккакой нить игрушкой, сам процесс

Нагнул систему)⁠ ⁠

Читер⁠ ⁠

«Мой муж установил этот автомат в ванной, для приема моих антидепрессантов и лекарств от биполярного расстройства»⁠ ⁠

Продолжение поста «МВД Кирова не перестает удивлять»⁠ ⁠

Заметил в комментариях сомневающихся людей, поэтому было решено съездить и самому проверить что там за автоматы. ТЦ Антей:

По памяти заехал в ещё 2 места, одно кафе «Охотник» находится в 160 метрах от отдела полиции № 1 УМВД России по городу Кирову, но служители закона туда видимо не ходят, поэтому не могут знать о терминалах с платными видео-игрушками. ТЦ Арбат:

Идея на миллион⁠ ⁠

Медведь решил остаться⁠ ⁠

Даже если клешня работает нормально, и выходное отверстие достаточно велико, вытащить игрушку может быть не так просто.

А у нас в Челябинске целый Лас-Вегас с игровыми автоматами, расположенными прямо на остановках и в людных местах.

Пост написан, не с целью поворчать на людей которые по идеи должны закрывать такие заведения, а узнать как оно в других городах? У вас тоже в городе игровые автоматы расположены на остановках и в открытую работают?

Вот подумалось, может быть ПК с установленными программами казино не попадают под статью о игровых автоматах. Выходит дело не в крышевании и взятках, а в том, что у нас законы с дырками. Объясните мне пожалуйста этот момент, те кто разбирается в этом.

Аркадный автомат дома своими руками ⁠ ⁠

ТС несомненно молодец и все такое, но почему «своими руками»?

Деревяшки скорее всего заказал у мебельщиков, наклейки напечатал, потроха с Алика, прошивка скачана из интернета. Своими руками собрал конструктор и наклейки приклеил? Пойду закажу с Алика 3д принтер и соберу его по инструкции СВОИМИ РУКАМИ.

А так хорошая работа, молодец

Я 3 года назад делал домашний ЧПУ станок, и хотелось именно «своими руками». Т.е. из покупного ардуинка, драйвер двигателей, фрезер, остальное все откуда-то выколупано. Прошивку писал с нуля, вместо шаговиков были двигатели постоянного тока из принтеров с самодельными энкодерами, мебельные направляющие из стола, портал из мебельных дверц, все вручную пилилось, подгонялось, проект был только в голове. Жесткость станка оставляет желать лучшего, но вот это ИМХО труъ своими руками

Источник вдохновения — Тим Ханкин⁠ ⁠

Люди реализуют свои творческие порывы по-разному. Когда мы говорим «творчество», то подразумеваем чаще всего музыку, изобразительное искусство, литературное творчество. Но есть и довольно странные виды творчества, например создание игровых автоматов. Простых игровых автоматов, где за монетку можно поучаствовать в каком-то действии, организованном для вас машиной.

Автомат, где видна диорама — семья и ягненок. Раскрутив ручку, с гулом раскручивается стрелка барабана, которая после нажатия кнопки определения судьбы ягненка постепенно остановится в одном из секторов — Pet (домашний питомец) или Meat (Еда). И остановившись в одном из секторов диорама поменяется, семья или будет гладить ягненка как домашнее животное, или будет сидеть вокруг стола, на котором подан запеченый ягненок.

Разделение животных на «питомцев» и на скот весьма условно, с чего мы решили, что кого-то есть нельзя, а кого-то можно?)

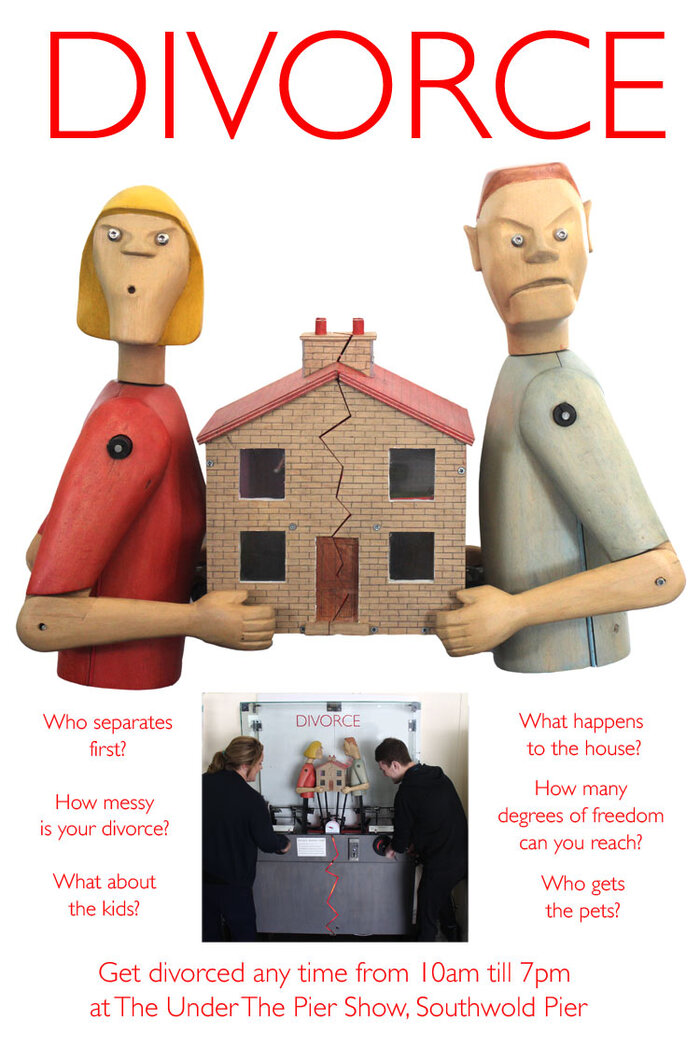

Автомат, предлагающий посоревноваться в разделе имущества при разводе. Мужская и женская фигуры держат дом. Вращая маховик со своей стороны фигуры, натягивается пружина, и дом перетягивается в одну из сторон. Если игроки вращают маховики примерно одинаково, то дом может менять свое положение у одной из фигур несколько раз. И вот, в конце звенит звонок и дом разрывает пополам. Внутри оказываются разделены вещи, расчленена собака, болтаться дети…

А вот этот автомат я прям хочу скопировать). Заказал бы кто его нам) Это автомат — симулятор работы манипулятора горячей комнаты, которым «загружается реактор». На самом деле такие манипуляторы были одним из символов атомного века, а сейчас наверное только специалисты о них знают. Это такие дистанционные полностью механические манипуляторы, которые позволяют ученому работать с жутко радиоактивными веществами находясь за толстым радиационно-стойким стеклом. Видеокамер тогда не было, а работать с опасными веществами надо. Вот так это выглядит в современности, фотка из интернета:

Автомат проводит обучение — нужно манипулятором открыть сундучок с цилиндриками топлива и загрузить их в ячейки реактора в стенке. Если уронить топливо дважды — окно закроется защитным экраном и работу можно продолжить только ориентируясь по камере. Уронишь еще раз — проиграл, забери свой радиоактивный мусор и проваливай (выезжает лоток с конфетой, на которой написано «съедобный радиоактивный мусор»). Справился — в розеке появится электричество)

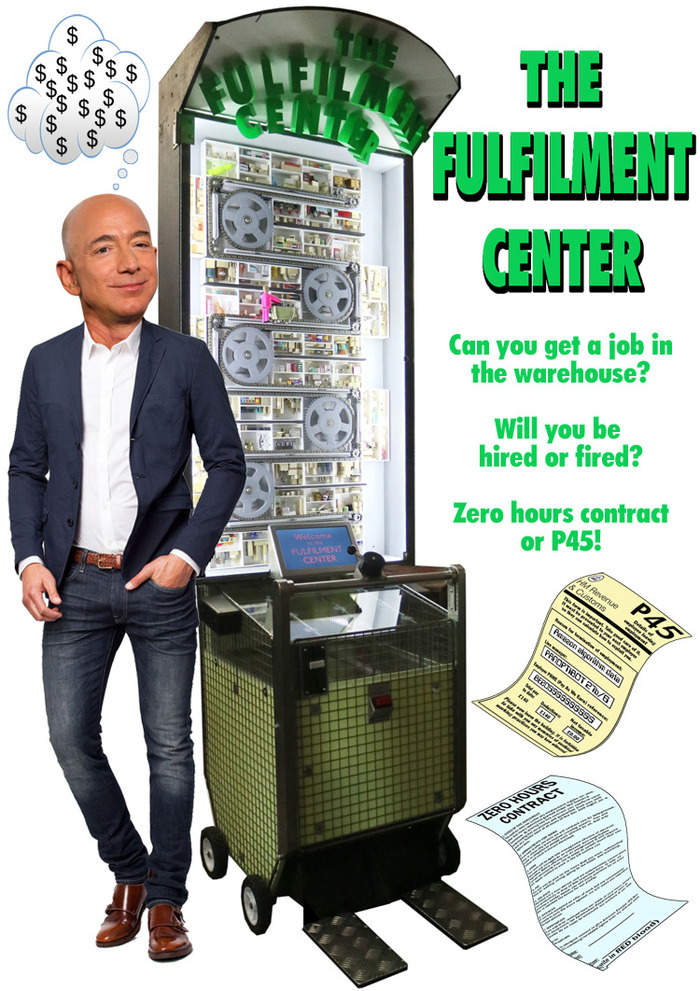

==The fulfilment center (2018)==

Автомат предлагает поиграть за работника склада Амазон. Встав на лыжеподобные площадки, нужно шевеля ногами передвигать фигурку сборщика заказов к мигающей ячейке, успевая сделать это за отведенное время. Если в заданное время не уложиться (а попробуй весь день так по складу побегать) то автомат печатает форму Р45. Это бумага в британии, которая выдается уволенным. Их аналог нашей фразы «за забором очередь».

Про нещадную эксплуатацию корпорациями работников многие слышали. Над потогонной системой амазона иронизировали даже создатели саузпарка. И ростки этой порочной практики растут и у нас, думаете просто так становятся женщинами-милиардерами? Вставай, проклятьем заклеймленный….

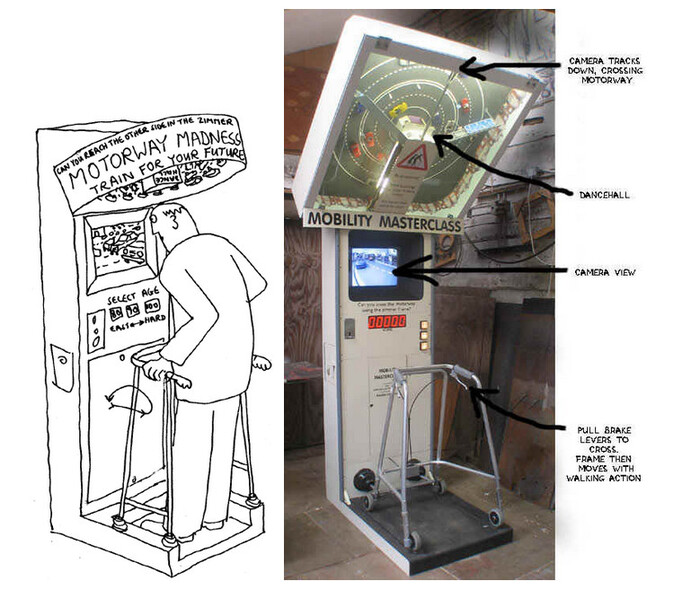

==Mobility masterclass (2005)==

Автомат предлагает играть за маломобильного пешехода на оживленной трассе. Передвигая ходунки, нужно продвинуть фигуру перехода к цели, избегая столкновений с автомобилями. Причем перед игроком экран и он наблюдает вид от первого лица — в фигурке маленькая камера.

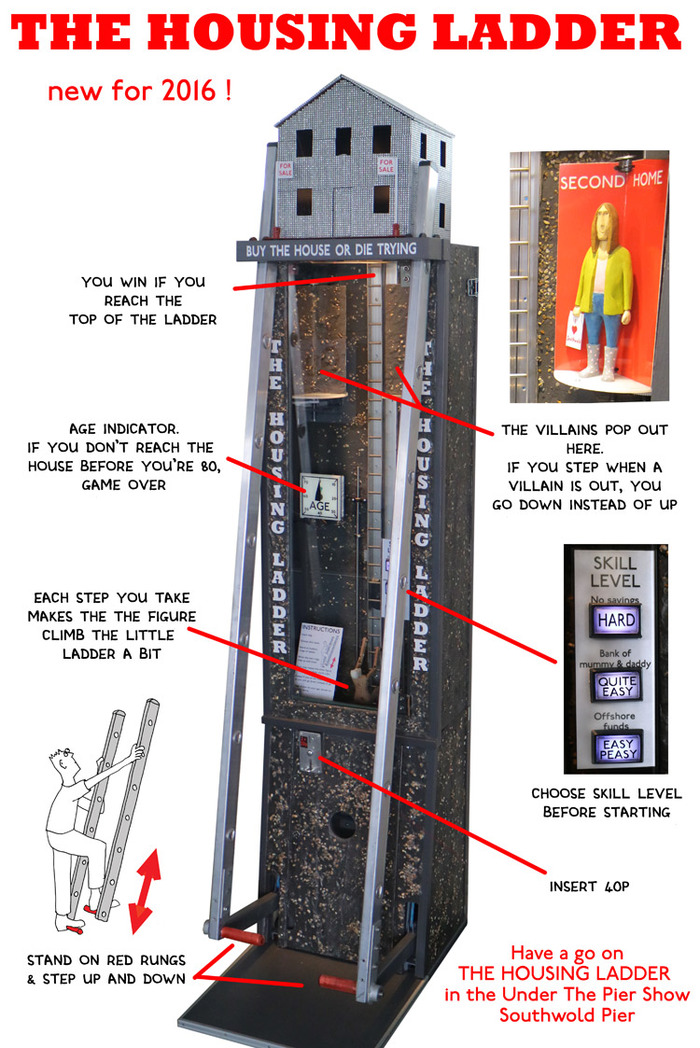

==The Housing Ladder (2016)==

Думаете только у нас строят дорогое жилье, которое может позволить себе далеко не каждый?) Или «инвестиции» в жилье, из-за которого цены ползут вверх? Собственно Тим воодушевился проблемами с британским жильем делая этот игровой автомат. Слоган «купи дом, или умри пытаясь». Нужно используя лестницу вскарапкиваться к цели — покупка дома. Счетчик возраста тикает, но нужно замирать, если появляется фигурка врага. Если успеешь вскарапкаться по лестнице к дому — будет вечеринка, а нет — ты проиграл.

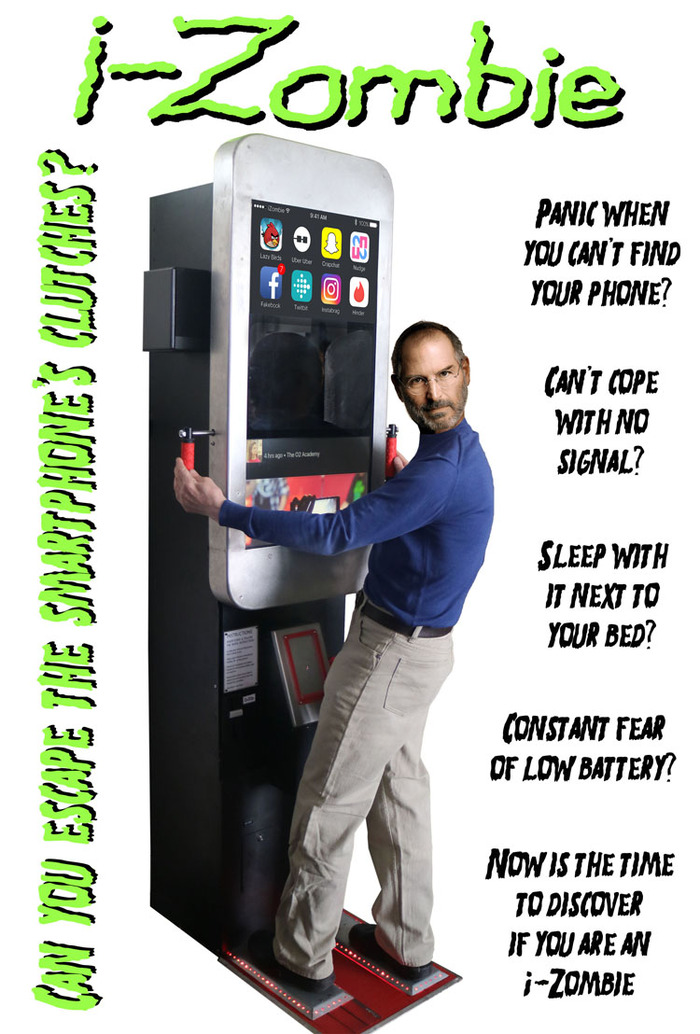

Автомат предлагает поучавствовать против i-зомби. Перед началом нужно положить свой телефон в ложемент и встать перед автоматом. Управляя персонажем боковыми ручками, нужно уворачиваться от бескоечного потока зомбаков, чьи лица подсвечены экранами телефонов в их руках. Автомат использует отражение в полупрозрачном зеркале, поэтому фигурки видны объемными.

По окончании игры вы тянитесь за телефоном — а его нет. Автомат объявляет, что чтобы убедиться что вы не заражены и не зомби — телефон вернут только через три часа. И когда посетитель испытает несколько секунд паники, автомат говорит, что для экстренного возврата телефона надо нажать кнопку — откроется лоток с телефоном. Вы — телефонный зомби)

А чье творчество вдохновляет вас? Раньше в популярной механике в конце был каждый номер обзор работ какого-нибудь автора, чаще кинетические скульптуры или техноскульптуры, но попадались и интересные творения.

Мои работы можно посмотреть тут. Впрочем практически все я на пикабу выкладывал)

Аркадный автомат своими руками⁠ ⁠

Итак, для своих двух подписчиков пилю краткую инструкцию.

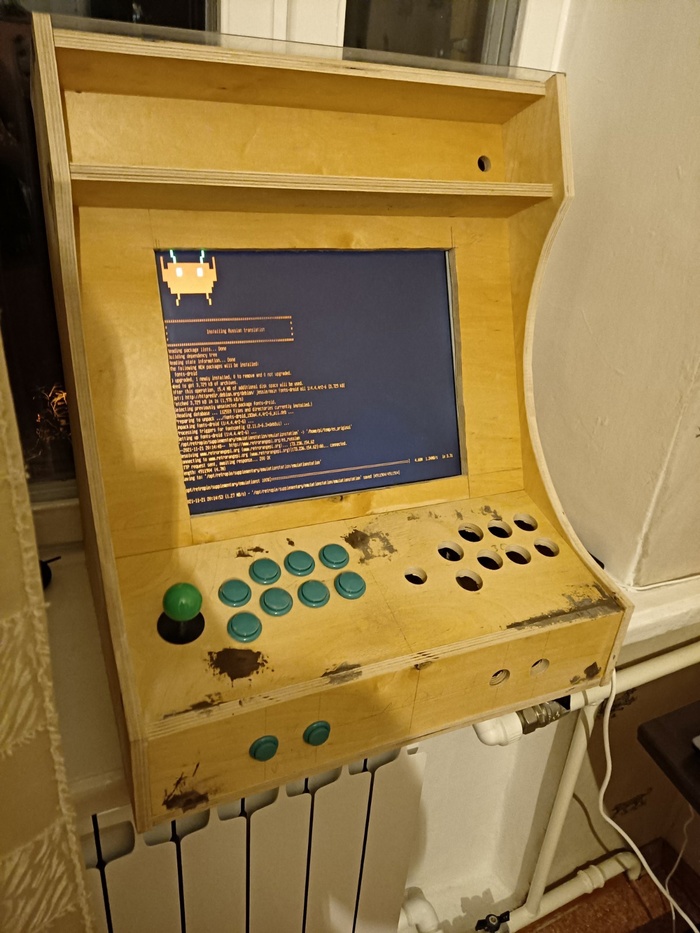

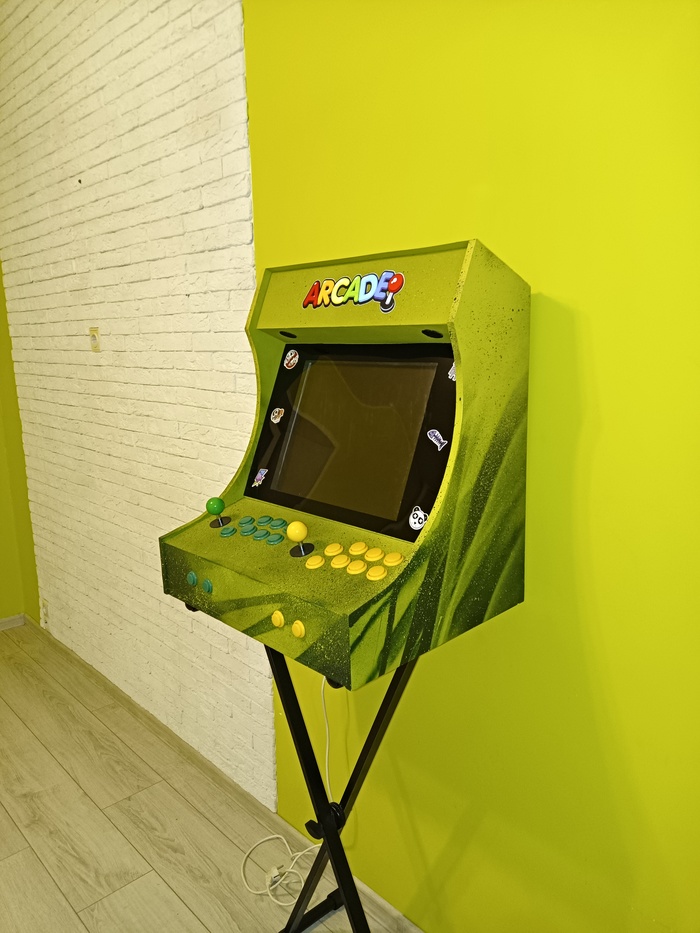

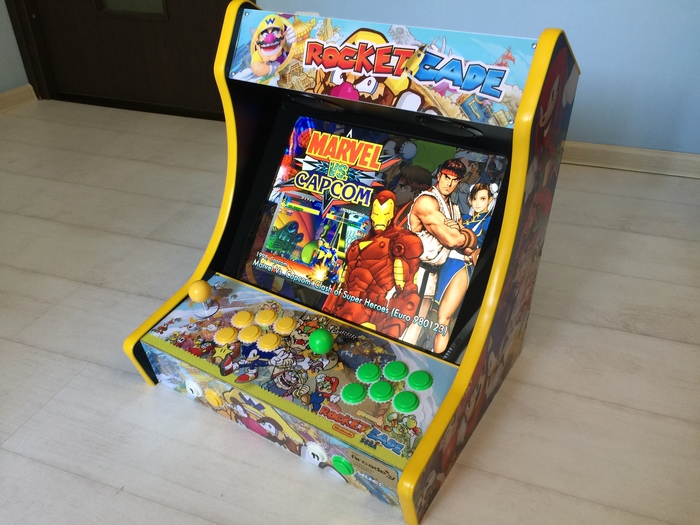

Ну и фото почти готового автомата для затравки. Фото финального результата будет ниже.

Поддерживаются игры от разных поколений Sega и Nintendo, Playstation 1, образы mame от старых автоматов типа pacman, подключив клавиатуру можно поиграть в старые Doom, Quake, Prince of Persia.

-Чертежи, найденные на сайте instructables или ваши собственные: https://disk.yandex.ru/d/ktzEMu6FTg68QA

-Фанера, я использовал 12мм для надежности

-Старый жк монитор от компьютера

-Одноплатный компьютер (я использовал OrangePI PC+)

-Дистрибутив RetrorangePI (у меня 4.2, по опыту он стабильный)

-Быстрая карта памяти MicroSD, объем исходя из количества игр, которые вы хотите залить, на нее же ставим ОС. Накатываем образ системы с помощью проги Rufus.

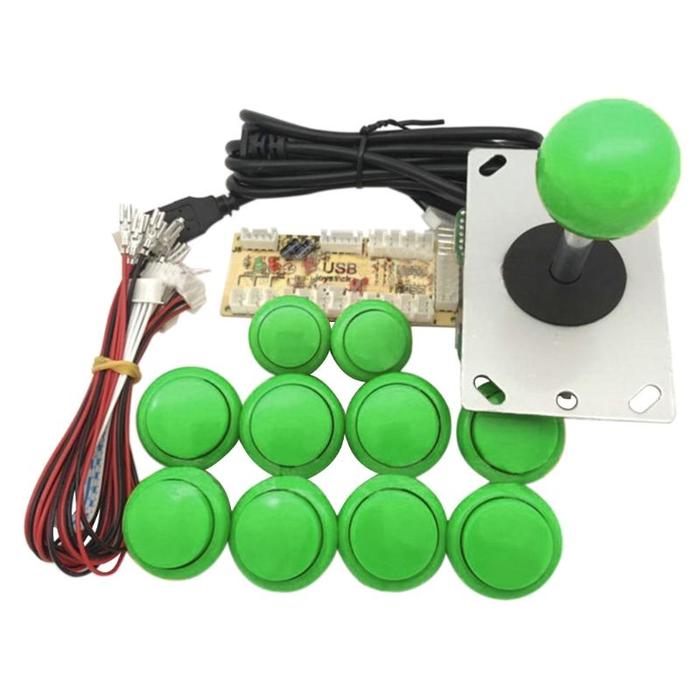

-Комплект аркадных джойстиков с алиэкспресс (ищем по запросу arcade joystick kit)

-Маленькие компьютерные колонки

-Светодиодная лента с питанием от USB

-Лист прозрачного пластика толщиной 1.5мм

-Металлическая сетка или грили для динамиков, чтобы прикрыть отверстия для вывода звука

-Различные сверла по дереву, шуруповерт.

-Принтер для распечатки лекал боковых панелей.

Итак, идем в строймаркет с чертежом и покупаем нарезанные на месте по размерам с чертежа прямоугольные листы фанеры. Офигеваем с цен на фанеру.

Теперь ищем кого-то с торцовочной пилой, возможно там же, в строймагазине, и просим сделать нужные углы с чертежа на торцах фанеры.

Или ищем кого-то с ЧПУ, получаем полностью готовые панели по чертежу и вообще не страдаем, но мне не удалось.

Распечатываем лекала из файла по ссылке, склеиваем листы между собой, лишнее отрезаем, все интуитивно понятно. По лекалу размечаем боковые фигурные части, вырезаем.

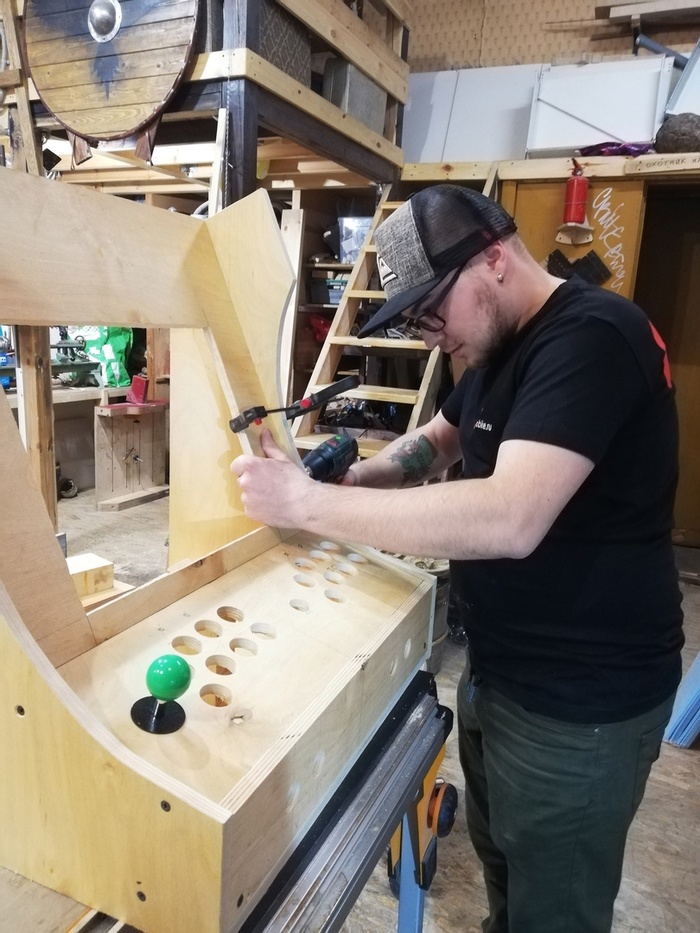

Сверлим панель под джойстики и кнопки, я переразметил ее под большее количество кнопок, чем есть на исходном чертеже.

Товарищ любезно предоставил мне мастерскую, но в принципе можно справиться и в гараже/дома.

Приступаем к соединению панелей. Местами со внутренней стороны использованы деревянные бруски для более прочного соединения.

Внимание! Установите джойстики заранее, сделайте в дне отверстие для доступа в дальнейшем на случай их поломки. Иначе будет никак не подлезть без разборки корпуса.

Фронтальную панель верхней консоли я сделал из прозрачного пластика, который поверх покрасили. Верхнюю панель тоже. Это позволило облегчить корпус. Задняя панель еще не готова, это тоже будет тонкий пластик.

Панель с джойстиками лучше подпереть внутри по центру бруском, помимо крепления к стенкам.

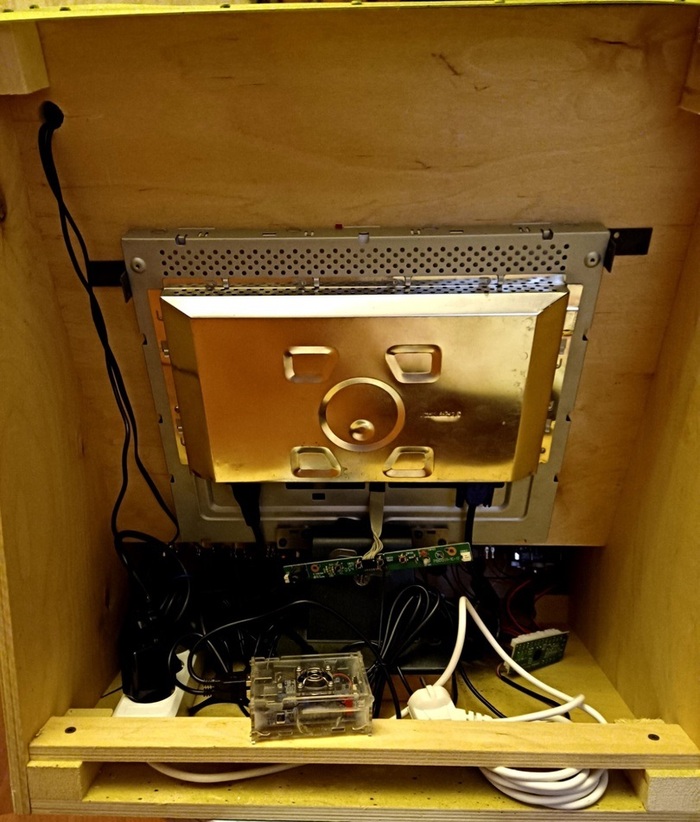

Снимаем с него корпус, оставляем только ногу. Ногу через деревянную проставку нужной толщины прикручиваем к дну корпуса.

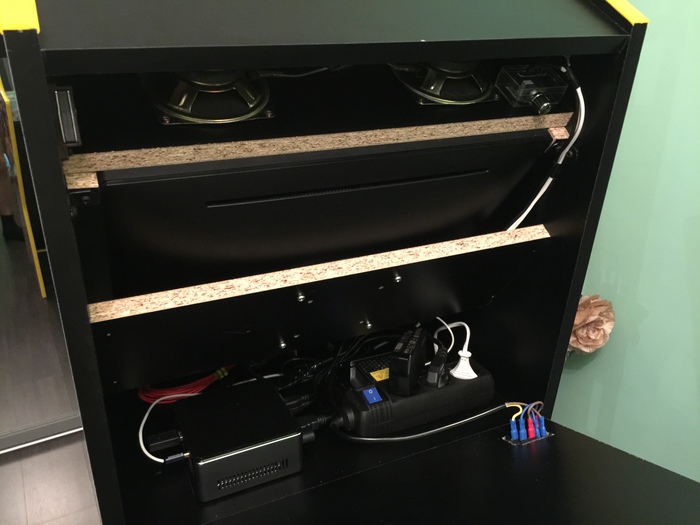

Продолжаем сборку. В задней стенке верхней консоли делаем отверстие. В него мы проведем провода от колонок и светодиодной ленты. В нижней панели консоли делаем отверстия для вывода звука от колонок. Я забыл сделать их заранее и сверлил уже на частично собраном корпусе.

Фото колонок нет, я использовал маленькие компьютерные колонки с питанием от USB.

Закрываем консоль спереди панелью из прозрачного пластика(клеим на двусторонний скотч).

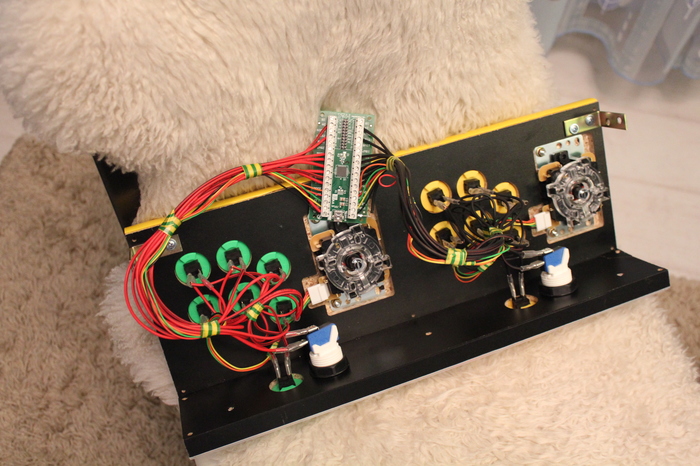

Подключаем джойстики: кнопки нужно подключать к платам в одинаковом порядке. Сам порядок не важен, но он должен совпадать, т.к. система настроит второй джойстик так же, как и первый. То есть, например, левая нижняя кнопка на обеих платах подключена к разъему номер 2.

Теперь вырезаем защитную панель под экран из тонкого пластика. Размечаем на ней часть, которая должна остаться прозрачной, заклеиваем, остальное красим. Панель приклеим на тонкий двусторонний скотч.

Добавляем последние штрихи в виде стикеров и подключаем все провода.

Для подключения монитора используем переходник HDMI->VGA + AUX.

Для питания всей начинки внутри ставим удлинитель с 4 розетками.

Накатываем образ системы на флешку, устанавливаем флешку в плату и стартуем.

При первом включении система обнаружит геймпады и предложит их настроить.

Чтобы пропустить ненужные позиции при настройке, нажмите и удерживайте кнопку А, которую вы назначите перед этим. Функцию hotkey enable настройте на кнопку select. Будет удобно выходить из игр нажатием select+start. Другие сочетания клавиш помогут открыть дополнительные параметры для игры (например переназначить в ней кнопки), определяется все методом тыка.

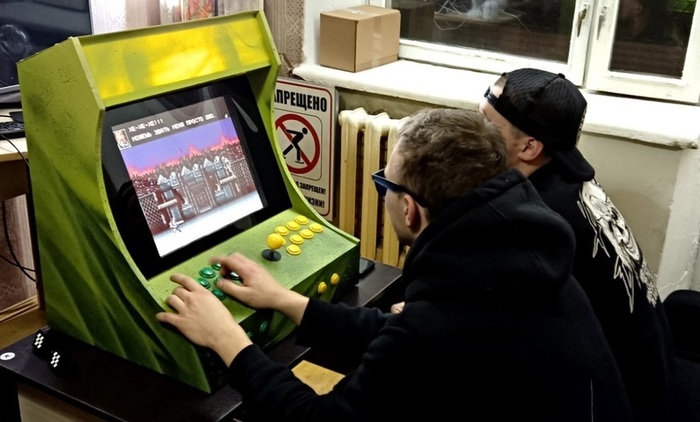

Используем друзей и пиво для проверки автомата на прочность и ностальгируем:

Я не гарантирую точность чертежей. В процессе я импровизировал. Что-то местами не совпадало, но не критично.

Также прошу прощения за маленькое количество фото. Был слишком увлечен процессом.

Постараюсь ответить на вопросы в комментариях.

Почему пинбол это не скучно и какие в нем правила? Часть 1⁠ ⁠

Гейм дизайнером этой игры опытнейший John Borg, за свою карьеру он спроектировал более 25 пинболов. Iron Man занимает примерно 40ую позицию в рейтинге всех пинболов по версии Pinside.

Оригинально эта игра вышла в 2010 году тиражом 1200 экземпляров, но в 2014 году компания Stern pinball выпустила дополнительные 300 экземпляров этой игры, а пинбол имел маркировку Pro Vault Edition. Конкретно у нас вторая версия, от первой она отличается наличием светодиодов в базовой комплектации, в первой версии использовались лампы накаливания. Eще одна особенность более поздней версии в том что на корпусе автомата используются специальные фольгированные наклейки, которые очень круто смотрятся. (тут в картинке я Вам конечно не смогу передать весь эффект этих наклеек)

Фанатам железного человека этот автомат придется очень по душе, поскольку весь сюжет игры основан на двух частях одноименного фильма, которые вышли в 2008 и 2010 году. В этом пинболе вы услышите английскую озвучку, саунтреки, и оригинальные кадры из фильмов которые будут переодически появляться на экране.

Давайте быстренько пройдемся по тому что у нас находится на поле. В игре два флиппера, два инлейна, два аутлейна, два слингшота.

Семь красный стендап таргетов в центре поля. 4 слева и 3 справа.

По центру у нас находится iron monger который прячется под полем и появляется в определенном режиме. Перед ним находится первый магнит.

Второй магнит находится в секторе с фигуркой Whiplash. Чуть выше этого магнита располагаются два желтых стендап таргета.

Так же не поле есть еще 4 маленьких синих стендап таргета которые символизируют четырех Дронов: Ground Assult Drone, Air Assault Drone, Tactical Assault Drone. Sea Assault Drone.

В левой верхней части поля находится сектор War Machine.

В верхней части поля у нас располагаются две рампы, одна слева, другая справая, которые ведут шар в соответсвующий инлейн. Рядом с рампами на поле есть еще три лупа, левый, центральный и правый.

В игре так же присутствуют три спинера с изображением Iron Monger-a, каждый из которых находятся в самом начале лупа.

В правой верхней части поля три поп бампера и два топлена перед ними.

Теперь давайте поговорим о двух финальных заданиях. Чтобы запустить Do or Die Hurry up, Вам нужно открыть пять персонажей: Iron Man, War Machine, Iron Monger, Whiplash и Drones.

Улучшать костюм и собирать Всех этих персонажей можно абсолютно в любой последовательности.

Когда вы соберете слово по буквам полностью, иконка с Iron Man загорится, плюс ко всему вы улучшите свой костюма на единицу.

Следующий персонаж War Machine.

Когда вы уничтожите 8 Дронов у вас загорится 5ая иконка с Drones. Блин и тут я понял что у меня кончился лимит по картинкам. Добавлять больше не могу. Кто нибудь вообще дошел до конца? писать продолжение? интересно или не интересно? В это воскресенье мы будем играть на нем лайвом на нашем ютубе и твиче, поэтому кому интересно, приходите на стрим, пообщаемся и поиграем. Начало в воскресенье в 19:30 по Москве. Вопросы/комментарии всегда велком. Ну и вообще пишите че думаете, мне очень интересно было отвечать на Ваши вопросы в прошлом посте! Ссылка на вторую часть Почему пинбол это не скучно и какие в нем правила? Часть 2

Как я реставрирую пинбол автоматы⁠ ⁠

И внешний вид у них когда они приезжают, вообще не презентабельный. Поэтому сегодня я покажу как это все приводится в порядок. Первым делом снимаются все элементы на поле. Для ускорения этого процесса я собрал Вам гифку.

После чего с обратной стороны поля снимается вся кишка с проводами и все остальные элементы так же снимаются.

После всех этих процедур можно вытащить поле, отмыть и отправить на обновление лакового покрытия.

Остается обработать нижнюю часть. Она достаточно грязная, и просто тряпкой получится просто развозить грязь по дереву.

Поэтому используем шлифовальную машинку с пылесосом, предварительно сняв все винтики и всю прочую мелочевку. На фото ниже думаю видно где чистили а где нет.

Дальше уже начинаем собирать все элементы под полем и на поле, перед тем как все это ставить назад, все нужно разобрать, постыл и собрать обратно. Тут внимание заострять не буду, так как тут ничего интересного нет.

Собраное поле, но уже с другой стороны выглядит вот так.

Естественно ставить чистое поле в грязный корпус никто не будет. Поэтому разбираем все в корпусе, все вымываем, и только потом устанавливаем поле.

И самое приятное ставим поле, все подключаем и запускаем автомат!

Аркадный автомат своими руками (ретрогейминг с динамической подсветкой)⁠ ⁠

Честно говоря, идея совсем не нова. Семь лет назад я уже рассказывал на Habr’е как сделать свой ретро-игровой центр на основе Raspberry Pi. Тогда я ограничился лишь настройкой малинки, в перспективе подумывая добавить к малинке полноценные кнопки и корпус. Но на том дело и кончилось. Прошло время, изменились возможности и желания и пришло время поделиться и своей разработкой.

Для начала нужно определиться с идеей. К началу проекта я знал только два тезиса:

* Сердцем автомата будет Raspberry Pi

* У автомата будут полноценные аркадные кнопки, но всё-таки неплохо иметь возможность подключения геймпадов и клавиатуры с мышью.

Вооружившись этим знанием идём рисовать макет. Для отрисовки я использовал SketchUp.

Обязательно ошкуриваем канты. Боковые канты и торец панели с кнопками закругляем.

Далее красим канты краской-лаком «фуксия».

По окончанию столярных и рлакокрасочных работ можно (не обязательно) высохшие панели и канты (которые не будут оклеены плёнкой) покрыть яхтным лаком для долговечности и износостойкости.

Электрика и электроника

Теперь аккуратно разбираем ноутбук. Извлекаем оттуда матрицу, узнаём её точное название. Заказываем LVDS-драйвер для матрицы ноутбука. Обязательно сверяемся с описанием, что LVDS-драйвер поддерживает нашу матрицу, обязательно уточняем у продавца, что это так. На Aliexpress полно разных вариаций плат, часто отличающихся набором входов\выходов. Для автомата собственно нам нужен вход HDMI, выход на LVDS интерфейс матрицы, выход на подсветку матрицы и крайне желательно выход на динамики (т.е. выход со внутреннего усилителя на два динамика). В моём случае плата содержит 4-пиновый разъём с выходом под два одноваттных динамика по 8 Ом каждый. В комплект должен идти так же блок питания на 4 ампетра 12 вольт, но если нет, заказываем и его. Заказываем кнопки. Выбор сейчас огромный, можно найти под любой дизайн и вкус.

Берём два метра адресной LED-ленты SK9822 (или APA012) и адаптер питания к ней. В зависимости от плотности светодиодов выбираем блок питания от 2 до 6 ампер. Для удобства ещё возьмём уголки для соединения ленты на поворотах.

Так же берём 12-вольтовую ленту метр-два под вывеску. Я брал самую дешевую и трансформатор на 15Вт к ней (SMD3528 60 диодов\4.8вт на метр, 2м).

Ну и по мелочи закупаем:

* Разъёмы быстрого соединения TP-001B вроде таких, 2шт+

* Вентилятор 120х120 (корпусной, 12в) 1шт

* Припой\флюс и т.п., если нужно.

В итоге наш автомат будет всегда включен в розетку, далее по ключу на фронтальной панели его можно будет «завести». От главного выключателя питание идёт на обычную 220в розетку, в которую подключены все остальные адаптеры. 12-вольтовый адаптер (15-ваттный) запитан от розетки дополнительным проводом (к клеммам).К этому адаптеру подключаем светодиодную ленту и вентилятор.

Когда придёт плата LVDS-драйвера, подключаем её к питанию и матрице (соединяем LVDS и питание подсветки), а так же подключаем HDMI к источнику изображения (той же малинке). Если всё подключено правильно, то матрица должна сразу завестись и появится изображение. Возможно, немного нужно будет откалибровать цвета и яркость. Всё делаем через пульт. Так же берём и подключаем к разъему помеченному как CN20 на плате штекер JST, не забыв припаять к нему два аудипровода, а к ним, соблюдая полярность, два динамика. В моей плате разводка такая:

[ +LEFT, GROUND, GROUND, +RIGHT ]

Для того, чтобы подключить динамическую подсветку, режем ленту SK9822 на четыре части и соединяем уголками. К разъемам питания на ленте подключаем с правильной полярностью разъем быстрого соединения (затем соеденим с 5В блоком питания), а контакты на самой ленте подсоединяем к GPIO 19 и 23 пинам на малинке, не забыв обязательно еще соединить землю, чтобы избежать мерцания ленты.

Ленту закрепляем на двухсторонний скотч на обратной стороне матрицы. Скорее всего штатный липкий слой будет отваливаться, поэтому используем какую-нибудь сверхпрочную ленту (у меня на ней две кочерги висят и не отрываются), но приклеиваем ленту к матрице аккуратно, стараясь надавливанием не повредить хрупкую и нежную матрицу.

Скачиваем образ RetroPie (под четвёртую малинку). Прошиваем нашу microsd карточку например BalenaEtcher или Win32Imager (если используем Windows, конечно). Выходим в консоль. Далее устанавливаем статический адрес для нашей малинки (чтобы было удобнее перекидывать ROM’ы):

Добавляем\правим строки на наш желаемый IP и IP наш роутер

interface wlan0 # или eth0 если малинка подключена по ethernet
static ip_address=192.168.0.66/24
static routers=192.168.0.1
static domain_name_servers=192.168.0.1. 8.8.8.8

Так же бязательно включаем SSH (для закачки ROM’ов через сеть) и SPI (для управления подсветкой):

Идём в Interfacing Options. Включаем SSH и SPI, сохраняем и перезагружаем малинку.

Теперь устанавливаем Hyperion для управления подсветкой. На выбор можно поставить «старый» Hyperion или Hyperion NG.

Чтобы поставить старый достаточно использовать установочный скрипт, скачиваем его:

На Raspberry Pi 3 скрипт заведётся, а вот про четвёртую малинку скрипт уже не знает, поэтому правим его:

Делаем скрипт исполняемым:

Разницы для Hyperion между третьей и четвёртой малинкой нет, поэтому по факту мы использовали ту же сборку, что предполагается использовать на третьей. Далее останется настроить Hyperion через Hypercon (например на Хабре есть статья на эту тему).

Альтернативно, что более удобно, используем новый Hyperion NG. Но, правда, его нам придётся собрать. Для этого выполняем:

Теперь нужно прописать Hyperion NG как сервис, чтобы он загружался с нужной конфигурацией при загрузке малинки. Для этого создаём файл hyperion.service с содержимым:

И (пере)запускаем сервис:

# убеждаемся, что hyperion не запущен, если запущен, останавливаем и убираем службу
systemctl status hyperion.service
sudo systemctl stop hyperion.service
sudo systemctl disable hyperion.service
# добавляем hyperion в качестве сервиса, чтобы он грузился при загрузке
sudo cp hyperion.service /etc/systemd/system/hyperion.service
sudo systemctl start hyperion.service

Теперь Hyperion NG будет доступен через web-интерфейс. Идём туда, вбив в браузере:

* Controller type == apa102

* RGB byte order == BGR

Внимание! Захват экрана происходит только при наличии подключенного экрана. Если вы попытаетесь посмотреть лог Hyperon’a с отключенным экраном (отключенным HDMI), то увидите пачку ошибок DispmanX. Сразу после подключения всех проводов захват изображения начнёт работать, а светодиоды динамически подсвечиваться в зависимости изображения на экране.

В-первых, добавим музыку в меню. Для этого устанавливаем mpg123:

Добавляем старт музыки при старте оболочки:

Создаём, если их нет, два файла:

Делаем файлы исполнимыми:

Перед # RETROPIE PROFILE END добавляем:

И теперь туда можем накидать немного фоновой музыки.

sudo nano /opt/retropie/configs/all/emulationstation/gamelists/zxspectrum/gamelist.xml

И добавляем путь к видео (например /home/pi/RetroPie/screensavers/screensaver_2.mp4) в параметр video:

/home/pi/RetroPie/roms/zxspectrum/Arkanoid (1987)(Imagine Software)[tr pt].z80

Arkanoid (1987)(Imagine Software) [tr pt]
/home/pi/.emulationstation/downloaded_media/zxspectrum/screenshots/Arkanoid (1987)(Imagine Software)[tr pt].png
/home/pi/.emulationstation/downloaded_media/zxspectrum/marquees/Arkanoid (1987)(Imagine Software)[tr pt].png
/home/pi/RetroPie/screensavers/screensaver_2.mp4
0.75
.
20020101T000000
Taito

Ну ещё устанавливаем и настраиваем темы (ES Themes), например по цветовой гамме ко мне вписался отлично cyberpunk. Так же можно например вместо runcommand показывать изображения. И ещё. ладно, хватит! Тюним, настраиваем, сохраняем, выключаем.

Одной из визуальных доминант нашего автомата будет его визуальное оформление, а если точнее, то наклейки на корпус. Для того, чтобы всё получилось красиво, идём в графический редактор, берём изображения и подготавливаем их для макетов в масштабе 1 к 1 с размером печати. Устанавливаем профиль CMYK. В идеальном мире лучше иметь разрешение для печати 250-300 пикселей на дюйм, но, в моём случае, у исходников было разрешение только в 95 пикселей на дюйм, и, опережая события, скажу, что тоже вышло отлично и даже вблизи особого «мыла» нет.

Идём в типографию и заказываем все наклейки на самоклеящейся плёнке. Я выбрал глянцевую плёнку на бумажной основе. Обязательно с ламинацией. Причём это жизненно важно для тех поверхностей, с которыми будут контактировать руки игроков, то есть как минимум для панели с кнопками. Если есть такая возможность, то для панели с кнопками и стиками делаем напольную ламинацию. Альтернативно панель иногда закрывают оргстеклом, но для меня, для домашнего использования это излишне. Так же для вывески можно использовать так называемую транслюцентную плёнку, которая будет пропускать свет. Но, увы, почти все типографии отказались мне печатать маленький кусочек (20х50см), либо за этот маленький кусочек запросили цену, сравнимую со всей остальной печатью вместе взятой. Как показала практика, света двухметровой светодиодной ленты хватает с излишком даже при использовании обычной плёнки, наклеенной на оргстекло. Так что смысла в траслюцентной плётке нет никакого.

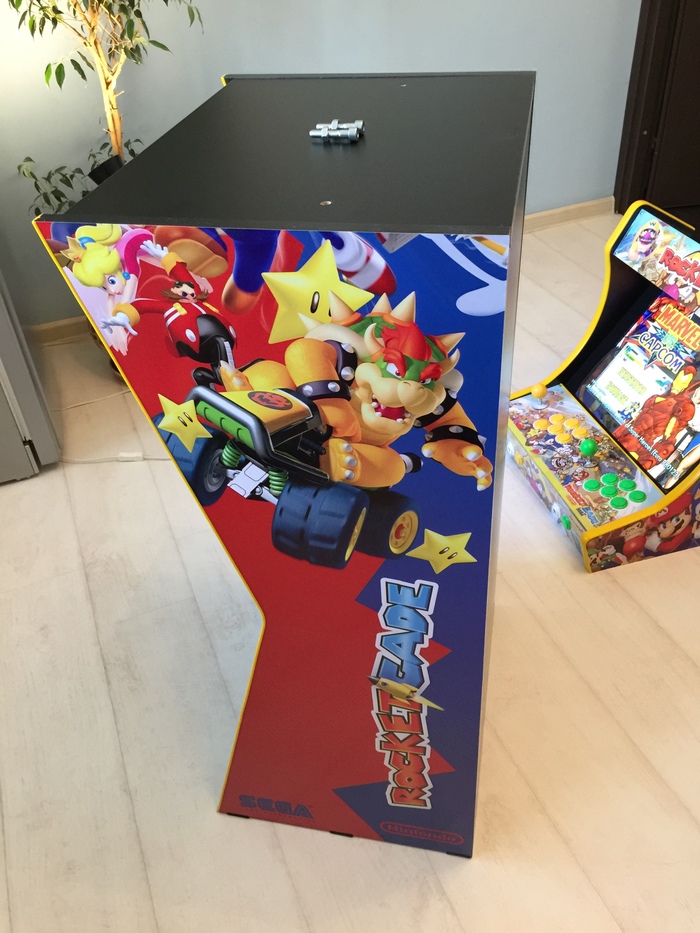

Когда плёнка придёт, наклеиваем плёнку неспеша на все поверхности, постепенно выгоняя оставшийся воздух мягкой тряпочкой. Излишки плёнки (по контуру) обрезаем максимально отрым ножом, или, что лучше, лезвием бритвы.

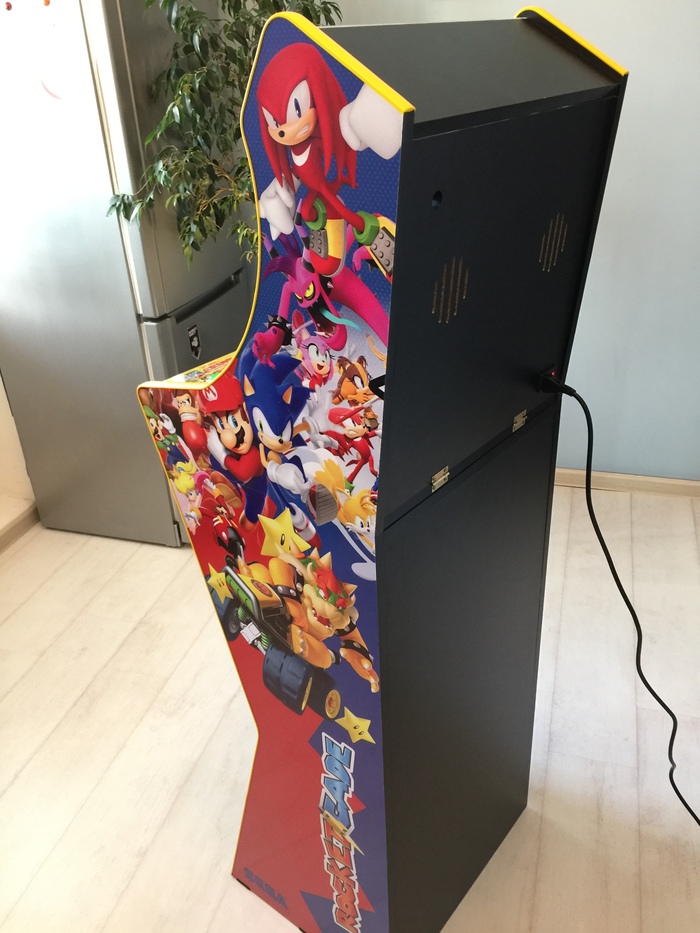

И, наконец, собираем корпус. Здесь всё просто. Берём шуроповёрт, уголки, и саморезы и все смежные поверхности собираем между собой.

Матрица прикреплена к передней панели на тонких блестящих алюминиевых профилях.

В самую последнюю очередь устанавливаем стекло на витрину, предварительно спрятав под него динамики, вклеенные в нижнюю планку вывески. Динамики закрываем сеткой. Ну, вот собственно автомат и готов. Запускаем, настраиваем кнопки (если не настроили раньше) и играем.

Контра, Батлтодс и Мортал Комбат в одной коробке. История о том, как я сделал игровой автомат и поставил его в офисе

Многие дети российских 90-х с теплотой вспоминают часы, проведённые за приставками, — как с друзьями играли в «танчики», Батлтодс, Рокэнролл рэйсинг и кучу других игр. Уверен, что есть среди вас и такие, кто и до сих пор играет и коллекционирует классические приставки и игры для них. Что-то в них есть такое, что связывает с беззаботным детством.

Я и сам этим отчасти болею. Но когда я немного погрузился в мир ретрогейминга, оказалось, что в моем детстве было много такого, что так или иначе обошло меня стороной. Сейчас я говорю об аркадных автоматах — явлении, которое в 80-90-е было фактически двигателем прогресса. Многие знакомые нам игры сначала писались именно под аркадные автоматы, а уже потом портировались на домашние консоли в урезанном виде.

Среди интересующихся ретрогеймингом есть мнение, что играть надо на оригинальном железе, а эмуляция — это не тру. Это означает, что если вы решили вспомнить былые деньки и погонять с друзьями в «Чипа и Дэйла», то будьте добры достать себе приставку (желательно оригинальную NES или Famicom) и пару картриджей к ней. В современном мире это не проблема — можно купить всё это на интернет-аукционах. Вопрос только в том, с какой суммой вы готовы расстаться.

Но что же делать с аркадными играми? Купить оригинальный автомат можно. Но доставка его обойдется в неприлично большую сумму американских денег, да и игра там будет одна.

Тут мы неизбежно приходим к эмуляции. Но ощущения-то от игры хочется получить особенные, как в аркадном зале.

Выход — собрать аркадный автомат самому

Из чего будет собран наш аркадный автомат

Сердце аркадного автомата — аркадный джойстик, именно он наряду с общим антуражем должен помочь нам перенестись в 80-90-е и попытаться уловить атмосферу аркадного зала.

Какой джойстик использовать — не принципиально. На AliExpress уйма предложений разнообразных DIY-наборов. Мой выбор пал на этот.

Как я уже писал, игры мы собираемся запускать на эмуляторе. Значит, мозгом нашего автомата станет вполне обычный ПК. Можно, конечно, сделать всё и на одноплатном компьютере, но:

Что касается монитора: пробежавшись по комиссионкам, максимум, что я смог найти подходящего — это 20-ти дюймовый монитор HP L2035. Главным критерием было соотношение сторон 4:3. Ну а бонусом оказалась удобная конструкция, которая крайне удачно поддается модификации.

Последняя крупная часть автомата — его корпус. Без него это просто ПК. Собрать его я решил из ЛДСП — чтобы надежно.

Сборка корпуса

Кажется, самая сложная задача, которая предстоит решившему сделать игровой автомат, это сборка корпуса для автомата. Звучит несложно — фактически надо просто построить шкаф, в который будет установлен ПК и встроен монитор. На деле всё чуть сложнее — готовые чертежи с размерами найти сложно (или я плохо искал). То, что нашёл, позволило набросать кривую 3D-модельку.

Оценив результат как удовлетворительный, я решил, что проще и удобнее всего заказать распил ЛДСП.

Чтобы это сделать, нужен конкретный список деталей с точными размерами. Поэтому вспоминаем студенчество и «Компас» и рисуем чертёж боковой панели. Отмечаем на ней все внутренние детали. Вот уже с этими артефактами можно идти в любую компанию, которая продаёт ЛДСП и предоставляет услуги резки по ней.

Вот что получилось конкретно у меня: раскрой и чертёж

В принципе, для большинства деталей можно заказать кромление ПВХ-лентой, но, скорее всего, криволинейные детали откажутся кромить в том месте где вы закажете распил. Выхода три:

В конструкциях всех аркадных автоматов 80-90х всегда был козырёк, на котором гордо светился логотип игры, завлекая игроков. Безусловно, здесь он тоже необходим. Сам логотип я сделал из куска оргстекла, обклеенного заранее напечатанной наклейкой с названием автомата.

Чтобы лицевая панель автомата выглядела красиво, нужна деталь из оргстекла толщиной 5 мм, заказать такую по размерам — не проблема. С одной из сторон оргстекло красим чёрной аэрозольной краской, оставив по центру непрокрашенный прямоугольник размером с экран монитора.

Так как внутри автомата в моей версии — ПК, то встаёт вопрос выбора операционной системы. Поставленную задачу можно решить как на Windows, так и на Linux. Последний вариант мне как-то ближе (и покупать систему не надо), поэтому расскажу немного о том, как развернуть всё на Linux. Наиболее подходящий, на мой взгляд, для этой цели дистрибутив — Lubuntu 16.04 LTS.

Важный вопрос — это удобство выбора и запуска игр, хочется управлять автоматом исключительно с помощью установленного джойстика. Для этого нужна своеобразная frontend-оболочка, в удобном виде показывающая список игр и по требованию запускающая эмулятор с выбранной игрой. Благо Open source-сообщество уже давно решило эту задачу. Как говорится: «всё уже написано до нас». Например, у проекта Attract-mode есть версии под все популярные платформы, в том числе интересующую Ubuntu. Оболочка поддерживает темы оформления, которые, кстати говоря, написаны на Squirrel, так что любителям модификаций будет, где развернуться. Ну или можно посетить форум проекта и найти что-нибудь по душе.

Работа с оболочкой предельна проста: после запуска нажимаем tab и попадаем в меню. В первую очередь настраиваем эмуляторы — пути к играм и всяческим красивостям: логотипам, видео-превью, обложкам, постерам. В зависимости от темы могут использоваться разные красивости. Их, кстати, можно попробовать стянуть с помощью встроенной функции scrape artwork. Не надо думать, что найдется всё, но для большинства популярных игр всё приедет автоматом. Для поиска видео-превью игр можно ещё воспользоваться проектом Progettosnaps.net — ребята собрали очень большую коллекцию видео и распространяют её абсолютно бесплатно.

После настройки путей надо обязательно прожать пункт generate romlist — после того как, счётчик дойдет до 100%, автоматически будет добавлен экран (display) данного эмулятора. Выйдя из меню, на этом экране уже можно полистать список игр и попробовать что-нибудь запустить.

Основным эмулятором станет известный MAME — благо, его сборка существует и под Linux. Для меня стало открытием, что ромы для этого эмулятора так же версионированы, как и сам эмулятор, так что не получится на новом эмуляторе запустить ром со старой версии. Но так как версию рома узнать не получится, придётся качать много апдейт-паков и обновлять ромы, которые вы выберете для своего аркадного автомата. Много ромов и апдейтов к ним можно найти на проекте Emuparadise.me.

Для разнообразия можно поставить ещё несколько эмуляторов: nestopia, gens, zsnes и настроить их в attract-mode.

Есть небольшой нюанс — не во всех эмуляторах есть возможность замапить выход из эмулятора на кнопку джойстика. Он решается установкой пакета antimicro, который висит в процессах и мапит кнопки джойстика на кнопки клавиатуры: просто выбираем кнопку на джойстике и мапим её на Esc.

Остается только сделать так чтобы attract-mode и antimicro запускались сразу при логине и всё!

Провода и прочее

Итак, у нас уже есть корпус и настроенный ПК, Всё, что нам осталось, это встроить джойстик, колонки, свет и развести провода внутри корпуса.

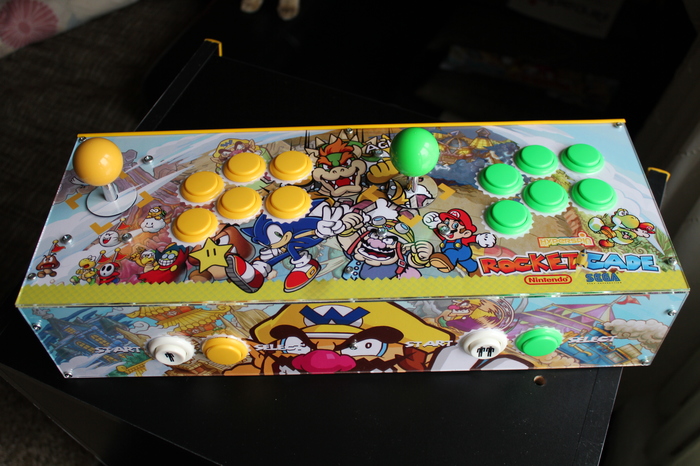

Встроить джойстик в автомат, вернее, в панель управления, не составит труда. Фактически надо просто насверлить отверстий необходимого размера. А вот расположить их — процесс творческий и поле для экспериментов. У меня получилось вот так:

Чертежик можно посмотреть тут

Для подсветки лого я использовал метра два LED-ленты 12V (потому как проще всего запитаться от блока питания ПК).

Колонки проще взять с питанием от USB — как-то комфортнее работать с 5V вместо 220V.

Чтобы было удобно включать и выключать автомат, регулировать уровень громкости и включать подсветку, делаем небольшой блок управления на передней панели автомата.

В этот момент остается только дизайнерская работа: если вы можете спроектировать и распечатать красивые сайдарты, чтобы чёрный ящик заиграл новыми красками, то я вам завидую белой завистью. А если вы такой же технарь, как и я, — то приходится искать способы выйти из положения. Например, купить абстрактную виниловую наклейку или заказать на AliExpress неприлично много стикеров и залепить ими весь автомат. Последним вариантом я и воспользовался. На это ушло около 500 стикеров.

Вместо заключения

Я рассказал историю сборки аркадного автомата, но история его жизни с этого только началась. Почти сразу в моей голове возникло желание поделиться радостью и эмоциями со своими коллегами, ведь играть всегда лучше в компании.

В итоге аркадный автомат переехал в офис «2ГИС» на 20 этаж и в данный момент причиняет добро и наносит радость всем желающим. По ощущениям очень много людей пробует играть в автомат. После работы стабильно можно застать кого либо, пытающегося найти именно ту игру из своего детства, даже были заказы что-то добавить. Вечером в пятницу небольшая толпа людей создает ощущение маленького аркадного зала. Мне кажется именно таким оно и было — когда ты ждешь своей очереди поиграть автомат — с интересом наблюдаешь как играют твои друзья и искренне переживаешь с ними особо сложные моменты.

Ну всё, с обязательной программой закончил, теперь произвольная часть.

Как превратить ПК в классическую аркадную машину

Хотели бы вы иметь дома аркадный автомат, который максимально соответствовал бы опыту салонов того времени, и вам кажется, что то, что есть на рынке, недостаточно точно? Что ж, в этой статье мы дадим вам советы о том, как настроить его на основе ПК, который выглядит и ощущается как старые.

В последние годы создание домашних аркад стало очень модным с использованием стандартного аппаратного обеспечения ПК или вариантов аппаратного обеспечения, обычно используемого в системах PostPC, таких как планшеты и смартфоны. Если вы планируете установить его дома, у нас есть ряд советов по аппаратному обеспечению, которое вы должны выбрать, если вы основываете его на ПК, чтобы оно было как можно более точным.

Какая мощность мне нужна для моей домашней аркады?

Это зависит от того, какой тип аркады вы хотите построить, поскольку в разное время они имели разные спецификации, и поэтому стоимость эмуляции варьируется в зависимости от типа аркадной машины, которую вы хотите построить для своего дома.

В принципе, что-то вроде Raspberry Pi должно быть достаточно для вас, но вы обнаружите, что есть аркадные машины, которые очень сложно эмулировать или которые не эмулируются с той легкостью, которая должна быть, поэтому мы рекомендуем ПК, но вам не нужно покупать следующий ПК поколения, как тот, который нужен для игры в Киберпанк.

Большинство эмуляторов заставляют всю нагрузку эмуляции ложиться на ЦП так что это та часть, которую вам нужно будет выбрать лучшее, чтобы обеспечить хорошую производительность при эмуляции на всех системах, но это не значит, что вам нужно покупать ПК следующего поколения, да, попробуйте купить башню, так как мы будем необходимо установить видеокарту, как мы увидим позже.

Старая проблема с аркадным экраном

Игры для аркад создавались для мониторов своего времени, которые давно вымерли. Это означает, что вы не будете видеть игры так же, как на оригинальной машине. Добавьте к этому тот факт, что на ЖК-экранах, если входное разрешение ниже, чем выходное разрешение, это выглядит очень плохо.

Другая проблема, с которой вы столкнетесь, заключается в том, что игры прошлых лет работали на мониторах 4: 3, тогда как большинство мониторов сегодня панорамные. Обратите внимание, что на экране 16: 9 все игровые пиксели будут искажаться, и игры будут выглядеть иначе.

Лучшее решение? Утилизируйте старый телевизор с ЭЛТ

Но в случае, если вам удалось получить телевизор из старых времен и вы хотите, чтобы изображение передавалось через GPU / ГРАФИЧЕСКИЙ ПРОЦЕССОР чтобы быть наиболее правильным, вам понадобится программа под названием CRT Emudrivers 2.0. Для этого вам понадобится эмулятор Groovy Mame, который предназначен для использования в ЭЛТ-мониторах, будь то обычные телевизоры, телевизоры вещания, такие как SONY PWM, мониторы для ПК и даже мониторы JAMMA для развлекательных целей.

Но это работает с любой конфигурацией, если не только на AMD Графические процессоры Radeon. Вам не нужно покупать карту следующего поколения, более того, если вы немного присмотритесь, вы можете найти карту Radeon по очень низкой цене. Еще более рекомендуются видеокарты десятилетней давности или более. Мы рекомендуем вам искать AMD или ATI Radeon с выходом VGA. Имейте в виду, решение не работает с NVIDIA Видеокарты GeForce.

Если ваша видеокарта несовместима с входным сигналом используемого вами ЭЛТ-монитора, мы рекомендуем купить конвертер сигналов. Устройство или небольшая плата, которые преобразуют видеосигнал VGA в сигнал, совместимый с указанным экраном или монитором.

Элементы управления для нашей аркадной машины

В этом случае мы будем прямыми и не будем заставлять вас делать так много обходных путей, мы рекомендуем вам избегать копий низкого качества и выбирать то, что имеет ручки и кнопки Sanwa. Рекомендуемая нами модель Mayflash Arcade Stick F500 Elite отличается отличным качеством и не имеет никаких сложностей. Очевидно, что если вы хотите играть с большим количеством людей, вы должны покупать по одному для каждого игрока.

Хранилище для нашей аркадной машины

Для нашей аркадной машины очень важно то, что мы можем обновлять ее программное обеспечение без особых сложностей, поэтому мы рекомендуем вам не устанавливать какой-либо внутренний жесткий диск, чтобы иметь более быстрый доступ к обновлению программного обеспечения.

Поэтому мы рекомендуем использовать для подключения через USB внешний диск, неважно, есть ли он. SSD или жесткий диск, он не обязательно должен быть большой емкости, поскольку ПЗУ занимают много места. Вы даже можете использовать USB-накопитель. Конечно, настройте BIOS на загрузку с USB-порта, иначе вы не сможете его использовать.

И наконец мебель

У нас осталась мебель, которая зависит от каждого из вас и вкусов каждого. Вы можете собрать его самостоятельно или заказать изготовленный, так как есть размеры, которые специализируются на сборке мебели для игровых автоматов. У вас также есть вариант DIY из планов таких сайтов, как MameRoom.

После того, как вы соберете свою аркадную машину, то, что она максимально соответствует машинам прошлых лет, будет тем, чем вы будете больше всего гордиться в конце проекта.

Игровой аппарат изнутри и снаружи. Обзор от производителя

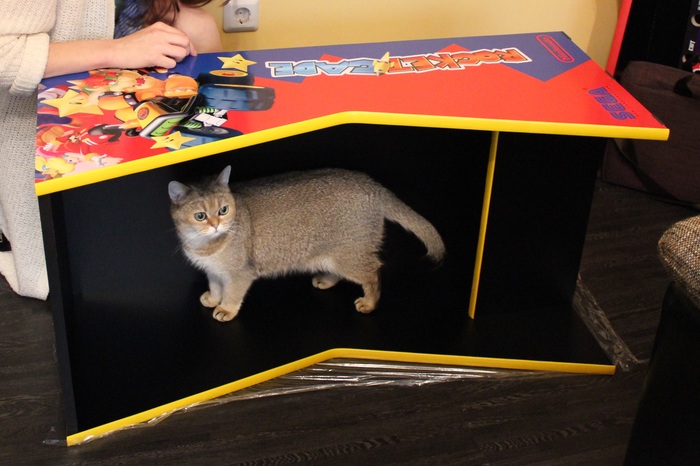

Котики, куда ж без них

Привет, меня зовут Олег, и я управляю и владею компанией которая занимается разработкой и выпуском игровых автоматов с денежным выигрышем.

Так как данная тематика слабо освещена на Хабре/GT и хотелось бы о многом рассказать, начну я все же с общей вводной статьи. Я долго думал, с какой стороны подойти к данной тематике: стандартная автобиографическая подача «как я открыл казино..» или рассказать о том, как рассчитываются барабаны и бонусы в играх, о аппаратной платформе, которая применяется в нашей индустрии, об архитектуре программ, которые мы разрабатываем, об игромании, и т.д. Но все же пусть вначале это будет мини-обзор обо всем, а я постараюсь его сделать интересным.

Сразу хотелось бы отметить, что хоть я нахожусь в Украине, где игорный бизнес под запретом, но разработка и экспорт вполне легальны. И хоть мы и охватываем полный цикл (разработка ПО, игровых плат, графики, звуков, корпусов, сборка, эксплуатация) – оперировании происходит в странах где этот бизнес легален, хоть и жестко регулируется.

Игровой аппарат с денежным выигрышем (в дальнейшем – игровой аппарат) это как правило видеослот, как на фото ниже.

Игровой аппарат компании Apex

Так же это может быть

Бинго по сути является той же лотереей, нам эта игра знакома по советским бочоночкам в мешке, с карточками, она даже так и называлась – лото. Но тем не менее, эта игра настолько популярна среди латиноамериканских народов, что обычно выносится в отдельный класс.

Игра бинго собственного производства

Мы в этой статье, остановимся на видео слоте, как самом интересном экземпляре игровых аппаратов.

Технически, стандартный игровой аппарат представляет собой металлический корпус, с игровой платой внутри, 2-3 мониторами, с сенсорным экраном, и периферией.

Фото игрового аппарата в открытом виде не нашлось, на данном изображении — игровой терминал собственного производства. Отсек справа с дверцей — для купюроприемника

На главном (нижнем) мониторе специальная программа эмулирует вращение барабанов, на которых изображены игровые символы. Барабанов чаще всего 5, высотой 3 символа каждый, хотя, конечно есть множество вариаций, что б «отличиться». Задача игрока — поймать определенное сочетание символов на соседних барабанах. Чаще всего в линию, чаще всего слева направо, но не всегда.

В данной игровой ситуации выgало 4 символа «10» по линии номер 19. Символ «лев» в данном случае — WILD символ, который заменяет собой любой другой.

Правила игр отличаются, и обычно вынесены, на отдельный дополнительный монитор.

Пример таблицы выплат

Интересно, что дополнительные мониторы, которые ранее были просто рекламным стеклом, с информацией о призах, выросли в размерах настолько, что сейчас превышают по площади главную «рабочую» зону. Общее количество мониторов на одном аппарате, может доходить до пяти – мини-тач панель для управления, монитор с барабанами, 2 монитора с информацией об призах/джекпотами и верхний монитор «топлер» c лого бренда. Стандартный размер диагонали – 24”.

Заглянем внутрь аппарата.
Сердце изделия – игровая плата. Ранее это были сложнейшие модульные многослойные платы собственного производства, которые обходились производителем «в копеечку».

Плата Novomatic Coolfire

У проприетарных плат было только одно преимущество – сложность изготовления как защита от копирования, но Китай и Тайвань это не останавливало. Цена копии была весьма ощутимой, например, стоимость голой копии (без прошивки) игровой платы Novomatic Coolfire доходила до 2500 долларов США.

Конечно, и 10, и 15 лет назад, существовали решения на базе ПК. Однако они не очень подходили по ряду причин.

В первую очередь, они плохо справлялись с контролем огромного числа периферии, и с сохранением мгновенного состояния игры при внезапной пропаже питания. Вдобавок не все органы регулирования и контроля были готовы к метрологии подобных устройств: типичный кейс тех времен – инспектор с программатором требует ПЗУ что бы снять контрольную сумму прошивки.

В итоге многие PC-based изделия глючили, теряли данные, или вообще были построены на десктопной версии Windows. Все это создавало плохую репутацию аппаратов, построенных на ПК, и даже отлично работающее изделие было сложно продать.

Стоит отменить, что существовали, и существуют симбиозы x86 платформы, специально разработанной для игрового аппарата.

Игровая платформа Advantech Innocore

Однако в наши дни, большинство производителей используют PC платформу. Это стало возможно благодаря, как и технологиям – спасибо емким и надежным EEPROM, быстрым шинам, dual-head видеомодулям, так и производителям материнских плат, которые сделали шаг на встречу нашей индустрии. Причем, как в техническом аспекте, так и маркетинге. Например, стоило заказать 200 материнских плат, и к нам на производственный участок, приехал из Германии менеджер по развитию Fujitsu в Европе.

В итоге, сейчас стандартное решение для аппарата – это промышленная материнская плата, плюс интерфейсная игровая плата, которая контролирует периферию, и хранит финансовую и игровую информацию.

Подрубрика «интересный факт»: при использовании ПК, финансовые данные и игровая комбинация как правило хранятся в игровой плате в EEPROM. Поэтому что бы исключить ситуацию «на первых двух барабанах ничего не совпало – выдергиваем из розетки, и по новой», после нажатия на кнопку старт приходится вначале генерировать комбинацию, пересчитывать финансы, сохранять новый дамп состояния аппарата в плату, а только потом крутить барабаны.

Подрубрика «истории из жизни»: в начале двухтысячных один крупный английский производитель выпускавший механические аппараты, прислал нам для теста 5 аппаратов «видеослот» собственной разработки, как новинку. Аппараты были построены на базе ПК, и что насторожило сразу — на базе Windows. Ок, поставили. На третий день – звонок с салона «у нас нереально крупный выигрыш, игрок уже вызвал милицию, что б зафиксировать». Приезжаю: 99999999 гривен на экране. Из нолика единичка как-то вычлась у ребят в программе. Ну, спасибо что BCD формат, а не WORD, а то было бы 4,294,967,294.

Мы используем промышленную плату Fujitsu D3313-S4 в связке с «игровой» платой собственной разработки, на базе STM32. Платы общаются между собой по Ethernet. От USB мы отказались по ряду причин, но т.к. на материнской плате есть 2 ethernet разъёма – то нам так даже удобнее.

Рассмотрим периферию стандартного игрового аппарата.

Кнопки управления

«Просто кнопки» применяемые ранее, сменились кнопками с программируемым TFT-дисплеем внутри. Это один из жирных плюсов нашей индустрии – можно «пощупать» интересные изделия, в рабочих целях.

Клавиатурная панель аппарата компании Williams gaming

Сейчас в тренде – ЖК тач панели, однако они не дают тактильного ощущения нажатия, поэтому чаще применяются в сочетании с механической кнопкой «СТАРТ» по которой можно бить.

Клавиатурная панель аппарата компании IGT

Купюроприемник

Главный элемент в полуавтономных аппаратах (существуют cashless решения, но об них позже). Как правило это сложное электро-механическое устройство, с набором датчиков и электро-механических приводов.

Модель купюроприемника JCM iVision

Принятые купюры укладываются в кассету, стопкой. Стандартная кассета – на 500 купюр.

Подрубрика «интересный факт»: многие задумываются как купюроприемник распознает купюру. В нем нет оптического сканера, подобного компьютерным. Естественно, бывают разработки на основе image processing, но обычно это просто оптические и ультрафиолетовые датчики с призмой, которые накапливают интегральные составляющие цветов, и сравнивают с эталоном.

Эти датчики работают в комплексе с магнитными сенсорами, и сенсорами физического присутствия купюры. Принцип сравнения интегральных параметров позволяет фильтровать дефекты на купюрах, а также справляться с различной степенью износа.

Модуль купюроприемника JCM iVision

Подрубрика «истории из жизни»: в двухтысячных годах, устройства одного крупного производителя, принимали 10 грн, разрезанные ровно поперек, с приклеенным листиком вырезанным из тетради в клеточку, и 5 грн, с приклеенным листиком из тетради в линию. Если приклеить наоборот – не принимало, работало именно в такой конфигурации. Как до этого додумался кто-то – непонятно, но убытки мы понесли немаленькие, пока производитель не выпустил апдейт.

Существуют купюроприемники с механизмом выплаты купюр, но о них мы поговорим в следующий раз (если он будет).

Монетоприемник

Используется редко, обычно актуален в связке с устройством выплаты монет (хоппером).
Монетоприемники бывают тупыми (мы их называем coin comparator), которые определяют размер жетона сравнивая его с эталоном, и умными – которые способны различать различные номиналы монет.

Монетоприемник Azkoyen Modular A

Как распознать монету, которая в отличие от купюры быстро летит вниз через механизмы? Конечно по звуку удара об площадку. Основной датчик монетоприемника – акустический сенсор. Не думаю, что речь идет о диапазоне частот человеческого уха, но нем не менее, меряются параметры вибрации. Так же в процессе детектирования монеты участвует магнитный сенсор.

Для защиты от «рыбалки» всегда применяются антифишинговые механизмы блокировки, монета которая прошла через сенсоры – обратно уже не выйдет.

Подрубрика «интересный факт»: монетоприемники игровых аппаратов теоретически совместимы с машинами для вендинга, но как правило, используются только в сфере гейминга. В вендинг машинах другой принцип хранения и выдачи монет. Диспенсер вендинг аппарата – это пластиковые высокие тубусы, с различными номиналами монет, рассчитанные что б выдать определенное количество сдачи. Это обычно несколько монет, которые можно неспеша насыпать в мелкий лоток.

Устройство выплаты монет (хоппер)

Бывают с ленточным механизмом и с дисковым. Это довольно тупые устройства: мотор крутит диск, оптический сенсор считает количество. Как я писал выше, они отличаются от диспенсеров монет кофе-машин, и прочего оборудования выплаты сдачи.

Ленточный хоппер MK IV

Дисковый хоппер Azkoyen MDP-10

Подобные устройства популярны в странах, где в ходу монеты с высокой деноминацией, например, 2 Евро.

Принтеры чеков

В игровой сфере применяются немного другие принтеры чем в платежных терминалах. Это тоже термо-принтеры, однако печатают они на плотном картоне. Стоимость отпечатка выходит повыше – 0.5 цента.

Принтер Futire Logic GEN2

Зачем в аппарате принтер? Нет, фискальные чеки не приняты, это задача кассы и кассира. Принтер нужен для системы TITO (ticket in, ticket out).

Суть в следующем: игрок имеет желание сменить аппарат, и продолжить игру, на счету аппарата допустим 500 долларов. Он жмет кнопку «выплата», аппарат сообщает серверу, по специальному игровому протоколу «я аппарат id 23, выплата 500 usd».

Сервер генерирует уникальный токен, и отправляет его аппарату. Игровой аппарат печатает этот токен в виде штрих кода, на плотном картоне. Игрок получает напечатанный билет.

Далее, он может пойти в кассу и обналичить его, либо сесть за другой аппарат, и ввести данный билет в купюроприемник. Все купюроприемники умеют читать 1D штрих-код, поэтому игровой аппарат получив данные от купюроприемника «принят билет со штрихкодом ххххххх», передает эту информацию на сервер.

Сервер принимает токен, находит его в базе, и говорит аппарату начислить 500 USD. Игрок продолжает игру.

Данных механизм взаимодействия возможен в залах, оборудованных сервером, который обслуживает аппараты по игровому протоколу IGT SAS (не путать с Serial Attached SCSI), и для нас это боль, потому что протокол старый (RS-232 с дополнительным 9-м wake up битом, который обычно плохо поддерживается 16550 чипами в ПК) и проприетарный (привет IGT). Базовая подписка что бы получить документацию стоит довольно недешево.
Топология — 127 устройств висят на общей шине, wake up бит в байте – признак что следующий байт является адресом устройства, к которому обращаются, а не байтом данных.

Подрубрика «интересный факт»: существует современный свободный протокол общения игровых устройств, на базе TCP/IP: Open G2S, но против лобби гигантов не попрешь, да и в нашей сфере legacy support это не просто звук.

Кард-ридер:

Используется редко. По сути выполняет функции считывания банковских карт для POS операций, а также для идентификации игрока.

Лично мы – не применяем, а если и начнем, то ограничимся бесконтактными считывателями, достаточными для paypass.

Аппарат компании Bally с кард-ридером.

Сенсорный экран:

Все мы помним, как сложно порой нажать на виртуальную кнопку платежного терминала. Причина тому – акустические такчкрины (Сенсорные экраны на поверхностно-акустических волнах — ПАВ). Они очень чувствительны к загрязнениям (посторонний объект полностью блокирует работу устройства). Так же они не любят громкий звук (вернее вибрации).

В игорной индустрии применяются инфракрасные сенсорные экраны и ёмкостные. Инфракрасные экраны чуть дороже чем ПАВ, но более надежны. Они не любят прямые солнечные лучи, но в нашей сфере, этот элемент полностью отсутствует. А вот вибрации от звука — вполне.

Конструктивно, инфракрасный экран – это рамка с светодиодами и фотодатчиками по периметру. Чем их больше – тем точнее. Но палец толстый, так что много и не надо.

noname IR сенсорная рамка

Рамка создает некоторую глубину между внешней поверхностью корпуса и стеклом монитора, поэтому не всегда подходит. Производители, у которых особенности дизайна таковы, что стекло не утоплено, или общее стекло объединяет несколько мониторов, не могут использовать инфракрасные экраны (как и производители смартфонов), поэтому выбирают ёмкостные экраны.

Подрубрика «интересный факт»: в игровых аппаратах, даже при наличии тачскрина, используется как минимум одна механическая кнопка – «Старт» (Play). Игроки настолько привыкли бить по этой кнопке, что панель из нержавеющей стали зачастую прогибается со временем. В итоге, никто не хочет, чтобы эти Мегаджоули гасились экраном монитора, и используется кнопка.

Счетчики

Даже в современном аппарате используются электромеханические счетчики. По сути – это подсистема дублирования целостности финансовой информации.

Данные в электронном виде могут быть повреждены или взломаны, а опломбированный счетчик – повышает надежность. Игровая плата обычно умеет определять факт отсоединения счетчиков, а опломбированные разъемы затрудняют установку «заглушки».

Подрубрика «интересный факт»: В Румынии органы контроля требуют иметь онлайн показания механических счетчиков. Как можно считать со счетчика не имеющего протокола коммуникации данные — сами не знают. Оптическую систему распознавания цифр применить не получается, т.к. счетчики должны смотреть наружу, через прозначное окошко в корпусе.

Экзотика

Некоторые производители применяют 3D мониторы, правда польза от таких решений сомнительна – глаза устают сильно. Но глубина 3D эффекта регулируется, вплоть до нуля.

Аппарат компании IGT с 3D монитором не требующим очков.

Те, у кого достаточно денег – выпускают фирменные кресла с клавиатурой, встроенной акустикой, и вибрацией.

Аппарат компании Novomatic «Novostar V.I.P»

Как правило, современный игровой аппарат построен на базе ОС Linux, на котором работает ПО написанное на С++. Активно используются 3D движки, хотя камера зафиксирована.

Компании, пришедшие в land-based из онлайна, а так же те, кто изначально озаботился мультиплатформенной поддержкой используют Unity или самописные web-движки, и в десктопном варианте просто распахивают Web канвас на весь экран.

Подрубрика «интересный факт»: gambling лицензия на Unity стоит 200 тыс долларов. Пруфов нет, но читал и слышал неоднократно.

На первый взгляд, программа видео слота кажется простой, и может создаться иллюзия «мы тоже так можем, давайте нырнем в эту денежную отрасль». На самом деле, много сложных алгоритмов присутствуют неявно «под капотом», а некоторые законы жанра в дизайне и математике – известны только тем, у кого есть опыт.

Кстати о дизайне – отрасль довольно консервативна, у нас работает принцип «лучшее враг хорошего» и «работает – не трогай». Поэтому некоторые интерфейсы выглядят как привет из девяностых. Тут нет места тонким шрифтам, не говоря уже о material design, и прочих современных трендах. Drop shadow, stroke width = 10, inner bevel, gold color gradient – наше все. Как в «99 франков»: «У нас, небо всегда голубое, а девчонки всегда красивые».

Вернемся к ПО. Мы используем Qt, с самописным движком под OpenGL. Мне нравится, что я могу собрать код под Windows, чтобы поработать с графикой в Photoshop, и вернуться в Linux, что б собрать релиз.

В простых проектах мы используем Qt3D на QML. Библиотека сыровата, но мне нравтся что можно прицепить контроллер анимации к любому свойству объекта.

В релизе мы используем Ubuntu Linux, в которой убрано все лишнее, и установлен Openbox. Естественно заблокированы все хоткеи, контекстное меню, текстовые консоли.

Программа является «мультигеймом», т.е. загружает в память сразу набор игр, и позволяет между ними переключаться. Сжатие текстур помогает умещать графику 25-30 игр в 4 Гб ОЗУ.

С подключаемой периферией мы работаем на уровне протокола команд. Диск с драйверами сразу отправляется в мусорную корзину, пишется письмо производителю, подписывается NDA, и получается все необходимая информация. Сложнее, но надежней. Тем более, что иногда к устройству надо постучаться мелкой платой, без ОС.

Подрубрика «истории из жизни»: одному программисту я поручил доделать стек общения с принтером. Ну и не уследил. Программист увидел, что принтер совместим с ESC/P, который отлично поддерживается в Убунту, и переделал все под растеризацию в QImage и печать системой. Ну работает ведь. В итоге, я по ssh удаленно настраивал клиентам не печатающий CUPS сервер, пытаясь его отучить от адресации к устройству по серийному номеру, который естественно отличается от номера принтера в девелоперском офисе.

Математика

Расчет классической игры, для механического аппарата не представляет собой никакой сложности – есть таблица выигрышей за каждую комбинацию, необходимо посчитать количество всех возможных сочетаний для каждого символа, домножить выигрышные комбинации на значение выигрыша, и получить общую сумму денег, которую аппарат выплатит.

То есть расчет ведется для полной прокрутки всех барабанов по очереди. Если провести аналогию с одометром автомобиля, то анализируется комбинации вращения дисков от 00000 последовательно до 99999. Это намного эффективнее чем вращать барабаны случайно и накапливать статистику выигрышей (брутфорс). Каждая комбинация равновероятна, поэтому достаточно все проанализировать по 1 разу.

С выигрышными линиями тоже все просто (в современном игровом аппарате их больше 1). Вероятность сочетания любой комбинации равновероятна по любой линии, поэтому достаточно проанализировать сочетания для одной линии, и этот расчет будет корректен для любого количества линий, активных одновременно (при некоторых правилах игры это не так, например, если в игре присутствует символ, который «распахивается» затирая собой несколько клеток).

Сложности начинаются с появлением WILD символов (джокеров). Wild символ полиморфен, и заменяет собой любой другой символ. Т.е. комбинация LEMON WILD LEMON учитывается ПО аппарата как LEMON LEMON LEMON.

В итоге надо решить задачу «В шляпе 3 шара двух цветов, и из них можно достать 2 белых или 2 черных». Классическая теория вероятностей разводит руками по поводу полиморфных объектов (поправьте если не так), приходится обрабатывать эту ситуацию – когда общее количество сочетаний, больше чем произведение всех элементов.

Так же очень нескучно рассчитывать игры типа бинго, где боле старшая выигрышная комбинация графически исключает младшую, или игры типа draw poker, где результат зависит от стратегии игрока (какие карты поменял, какие оставил).

Подрубрика «интересный факт»: барабаны в видео слотах, хоть и виртуальные, но крутятся честно — вот список тестов ГСЧ, на которые нас проверяют при сертификации: Meta-testing, Confidence Level, Adjacency Blocks, Adjacency High-Low, Adjacency Max-Min, Count of Counts, Coupon Collector’s Test, DieHard Battery of Tests, Duplicates Test, Interplay Correlation Test, Overlaps Test, Permutation Test, Position Interaction Test, Relative Frequency by Positions Test, Wald-Wolfowitz Runs Test, Serial Correlation Test, 3 Sigma Test, Total Distribution Test, Total Distribution by Position Test, Unequal Probabilities Test.

Все производители рассчитывают барабаны таким образом, что при случайном вращении, мат ожидание суммы выигрышей меньше чем суммы ставок, что обеспечивает доходность.

Лучшая аналогия – диск рулетки. Математика заложена в физике диска и таблице выигрышей – 37 возможных исходов, множитель выигрыша за номер – 36. Итого процент отдачи рулетки с одним зеро: 36*1/37=0.972.

В видео слоте – тоже самое, только количество возможных исходов исчисляется десятками миллионов.

Обычно длина барабанов в видео слоте составляет 25-75 символов. Меньше этого диапазона будет плохо – топовые символы будут часто сочетаться, больше тоже не очень хорошо – слишком долгий выход аппарата на матожидание. Также, барабаны могут быть разной длинны.

Давно небыло картинок — это просто скриншот одной из наших игр

Подрубрика «интересный факт»: в электро-механических аппаратах барабаны слишком коротки, и не подходят для того, что б анонсировать крупные выигрыши, за определенные комбинации. Увеличить длину не позволяют банальные габариты аппарата (барабан круглый).

Как выйти из положения если хочется вращать барабаны честно? В памяти микроконтроллера существуют «virtual reels» — барабаны, составленные из сегментов реальных механических барабанов. Эти виртуальные барабаны имеют необходимую длину, достаточную для того, что б определенные символы выпадали редко.

В итоге, ГСЧ крутит виртуальные сертифицированные барабаны, а шаговый сервопривод останавливает физические барабаны на сегментах эквивалентных виртуальным.

Сборочный цех

Статья выходит за рамки краткого обзора, поэтому просто опубликую несколько фото нашего процесса сборки:

Logic area до применения кабель-канала

Logic area после применения кабель-канала. Тут еще отсутствует левая часть, но смысл думаю понятен.

Упакованный терминал похож на гробик.

Красота

Online казино

За окном 2017-й год, все больше и больше людей имеют банковские карты, и осуществляют платежи в интернет. И что важнее, все большее количество людей научилось доверять онлайн-сервисам. Я имею ввиду не безопасность данных – эта проблема всегда будет актуальной, а уверенность получить услугу, от компании которая «где-то там далеко, а вдруг лохотрон».

Поэтому онлайн казино становятся на ноги все уверенней и уверенней. А значит озвучка сериалов будет страдать все больше и больше.

Немалую роль в популяризации оказывают стримеры (осторожней со ссылкой, много мата), а также работа с клиентом – офлайн казино зачастую не знают своих пользователей даже по имени, а у онлайн заведений – набор персональных данных. Мне, как зарегистрированному пользователю российского казино, не стесняясь звонят в Украину с московского номера, что б рассказать о какой-нибудь текущей акции. Подумаешь, роуминг. Клиент важнее.

Открыть онлайн казино очень просто – достаточно сделать сайт с регистрацией пользователей, и заключить договора с компаниями контент-провайдерами слотов. По-хорошему нужен еще биллинг, но при желании, эту услугу можно так же отдать компании-провайдеру.

Провайдер предоставляет API, и фрейм, в котором отображается видео слот. Онлайн казино передает контент-провайдеру идентификатор игрока, и ставку, и в ответ получает сумму выигрыша (конечно это упрощенное описание процесса взаимодействия с API). Какой интерактив происходит в процессе игры – казино по большому счету не сильно волнует.

В итоге, провайдер игрового контента получает свой небольшой процент, за сервис, а казино – реальные деньги от платежей пользователей.

Обычно онлайн-казино это агрегатор, который взаимодействует с несколькими разработчиками игр. У каждого из разработчиков игр свой API, но суть взаимодействия везде похожа.

Понятно, что лицензия одной страны, не дает право вести деятельность по всему миру – есть страны которые требуют локального лицензирования, или полностью запрещают данный вид деятельности. Но не все страны способны осуществлять мониторинг и блокировать доступ к нелегальным ресурсам.

Подрубрика «интересный факт»: «Проблемы с доступом в joycasino?» (с) У меня – да. Вот что я вижу по адресу joycasino.com и всем зеркалам: «Данный ресурс закрыт для посещений из Украины, Португалии. По всем вопросам, пожалуйста, обращайтесь в службу поддержки support@joycasino.com». Самые назойливые, оказались самыми законопослушными, большинство остальных ресурсов без проблем дают авторизоваться, и даже осуществить финансовые транзакции.

Подрубрика «истории из жизни»: было интересно, как казино выплачивает выигрыш на банковскую карту, с нетерпением ждал перевод, что б посмотреть назначение платежа.

Сумма в 186 долларов пришла по частям, с задержками. 50 долларов которые я внес как депозит пришли как «возврат товара», еще 2 платежа по 50, с такой же формулировкой (видимо чьи-то, т.к. я вносил только 50), и на сутки позже пришло 36 долларов как перевод из Кипра (видимо не нашлось депозита подходящего по значению).

В общем минимизация налогов работает и в этой отрасли.

Хотелось бы пару слов сказать о компаниях-разработчиках онлайн слотов (NetEnt, Microgaming, Endorphina, Yggdrasil).

Раньше мы смотрели на них из офлайна слегка скептически, но за последние годы они поднаторели, поняли законы жанра, и выдают очень качественный и красивый продукт. Ну и финансово себя неплохо чувствуют, например, годовая прибыль Netent Entertament за 2016 год составила 58 миллионов долларов.

Многие игры до сих пор на флеше, но они постепенно портируются на HTML5.

Вид игры «Voodoo» компании Endorphina.

Мифы и факты

Миф №1: операторы игорных заведений обдирают народ, и купаются в золоте

На самом деле, игровой аппарат отдает обратно в виде выигрышей 90%-96% денег. Т.е. мы оставляем себе не более 10% от оборота. Сравните с бутиком модной одежды, где маржа 300%.
Нам помогает тот факт, что выигрыши суммируются в общие кредиты, и на эти деньги осуществляется ставка повторно.

Итого в среднем, деньги прокручиваются 2.5-3 раза (зависит от агрессивности игры), аппарат каждый раз откусывает в среднем 8%, и итого хоть математически мы забираем 8%, практически за счет повторной прокрутки денег заработок доходит до 3*8=24% от оборота (округлим до 25%). Тем не менее, 75% попадает игрокам.

Далее, по поводу 25%. Даже если есть деньги купить землю и построить казино (в реальной жизни приходится оплачивать аренду), всегда есть лицензионные отчисления. Это расходы как на саму лицензию на вид деятельности, так и налог на каждую эксплуатируемую единицу (в Украине это называлось патент).

Например, налог на установку аппарата в Румынии, составляет около 13 евро в день. Таким образом, даже если аппарат достался бесплатно, аренда помещения бесплатно, люди работают бесплатно, если физически в аппарат не будут вносить ежедневно купюр суммой 52 евро – он будет убыточен. Реально порог рентабельности намного выше.

Миф №2: игровой аппарат меняет свою стратегию выплат в зависимости от текущей ситуации

Очень распространено мнение, что процент отдачи регулируется аппаратом «на лету», и после крупной выплаты он будет «есть деньги».

На самом деле, применение подобных алгоритмов очень опасно, т.к. может обернуться против создателя. Если игрок или что хуже, злоумышленник, почувствует некоторый алгоритм поведения, он может его использовать в своих целях.

Даже если алгоритм с виду убыточен для играющей стороны, знание – сила. Только полная непредсказуемость, даже для разработчика, позволяет быть уверенным в результате.

Впрочем, некоторые грязные методы психологического воздействия применяются, если они явно не запрещены в стране, выдающей лицензию.

Например, «near-miss effect», когда невыигрышная комбинация барабанов, подменяется до рендера (на уровни модели) на другую невыигрышную, но выглядящую более привлекательно. Например, 5 дорогих одинаковых символов, разбросанных так, что они не сочетаются ни в одну из линий, определенных правилами.

Этот трюк не влияет на результат (что так, что так — выигрыш ноль), но создают ощущение что «почти совпало, попробую еще».

Мы повышаем яркость, при повышении ставки, используем ритмичные гипнотизирующие звуки при вращении барабанов, расставляем аудио-визуальные акценты если что-то может совпасть, еще до того как совпало. И да, конечно стекла в заведениях всегда заклеены и нет часов, ни на стенах, ни на экранах.

Подрубрика «интересный факт»: один украинский оператор использовал в своих заведениях телефонную будку, в которую можно было зайти, выбрать один из вариантов эмбиент-окружения (пробка, метро, супермаркет) и ответить на звонок на мобильный телефон.

Миф №3: Можно купить набор «секреты игровых аппаратов» и выиграть

Это правда. Ну, отчасти. Методики типа «в такой-то игре, нажмите одновременно эту и эту кнопку» конечно не работают. Но при наличии физического доступа к автомату – можно купить прошивку с закладкой, подменить, прийти через неделю, и активировав закладку специальной комбинацией клавиш и действий – получить выигрыш.

Обычно такое практикуется путем сговора с персоналом заведения. Это работает со старыми моделями аппаратов, и от такого можно защититься только пломбированием, логированием открытия дверей, и контролем за копиями ключей.

Кстати, industrial материнская плата Fujitsu, которую мы применяем, способна контролировать размыкание цепи контактов дверей, даже в выключенном состоянии, и логировать в себе в CMOS память.

В заключение, мини FAQ:

Q: Сколько стоит игровой аппарат?
A: От 4 до 12 тыс евро за типовую модель.

Q: Опасна ли игромания?
A: Очень. Зависимость 100% психологическая, а память не сотрешь. Страдает вначале самооценка – проигрыш денег, которыми можно было распорядиться более умно, развивает ненависть к себе, а это куда хуже, чем ненавидеть правительство, начальство, или соседей. Затем, включаются бытовые факторы – нехватка денег в сочетании с желанием срочно отыграться может включать программы «достать денег любой ценой».

Q: Играл ли я на деньги?
A: Да, когда это было легально, я поиграл на каждом из доступных игровых аппаратов, всех производителей. Это происходило в заведениях конкурентов, и приходилось играть на деньги. «Чтобы понять женщину нужно думать как туфли». Я мог бы написать «это того стоило, т.к. дало бесценный опыт в разработке игр», но в итоге, не смотря на большое количество игр, я выиграл намного больше чем проиграл (хватило на спортивный автомобиль).

Q: Беспокоит ли меня этический аспект моей деятельности?
A: Не больше чем владельца кондитерской фабрики, о том, что покупатели страдают ожирением, и недотягивают до 60-ти. Возможно я плохой человек, но я делаю то, что умею лучше всего. Сегодня несколько тысяч людей перераспределило свои деньги между собой, но это был их выбор не мой.

Q: Были ли ошибки в наших программах, приводящие к незапланированным выигрышам?
A: Да, было пару раз, можно было ввести бонусную игру в бесконечный цикл. Причина была в неправильной синхроницации логики сигналами-слотами, клавиатурный эвент уходил в логику бонуса, который уже был закончен. За 4 года активной разработки и постоянных апдейтов – это нормальный результат, бывает. Обычно благодаря онлайн-мониторингу финансовой статистики такое быстро замечается и исправляется.

Q: Сколько процентов кода покрыто unit-тестами?
A: Ноль. Мы отдаем себе отчет, что законы в странах наших клиентов таковы, что они обязаны выплатить любую сумму, показанную на экране, и не важно откуда она взялась. Но я предпочитаю тратить время на движение вперед, а протестировать свежий релиз могут низкооплачиваемые люди вручную. Возможно это неправильно, но бизнес – это риск.

Q: Знакомые котики на КПДВ.
A: Все права на использование получены 😉

На этом все, если есть желание что б я осветил какою-то из затронутых нем подробнее — пишите в коментариях. Так же мы разрабатываем лоттерейные системы с автоматическим розыгрышем каждые 5 минут, и умные оптические клиент-сервер турникеты для школ.
Спасибо за внимание!

Пафосное фото автора статьи с собственной продукцией, на выставке Romania Arena Expo

Как создаются игровые автоматы для казино онлайн?

Для начала кое-что интересное. Это, скорее всего, пример не того, как должны создаваться хорошие слоты, а процесс создания примитивных, скучных, невзрачных, ничем не цепляющих слотов. Но создание таких игр может быть привлекательно простым и быстрым. После этого перейдем к серьезному бизнесу.

Создание онлайн слота за 5 минут без кодирования!

Это не просто громкий заголовок. Обычный смертный может сам создать свой онлайн слот. Конечно, онлайн казино его не допустят на свой сайт, зато для кого-то это может показаться забавным занятием. Для этого используется специальный Slot Builder, например, представленный компанией WeAreCasino.

Ниже представлено видео того, насколько простым может быть процесс создания игрового автомата. Конечно же, вы не получите ничего шедевриального, и даже приближенного к тому, что создают профессиональные студии вроде NetEnt. Зато с набором этих инструментов можно создать довольно сносный слот. Игры такого уровня даже продают некоторые разработчики. После просмотра этого ролика может показаться, что некоторые студии действительно пользуются подобными платформами.

Как создаются стоящие слоты, в которые хочется играть

Играя в онлайн слоты, мы не задумываемся над тем, насколько трудным является процесс производства. Представьте, что на создание одного качественного слота уходит примерно один год. За это время Голливудская киностудия может выпустить один, а то и несколько фильмов. Хотя в производстве слотов задействовано гораздо меньше людей, примерно чуть больше десяти, включая дизайнеров, программистов и тех, кто отвечает за математику слота.

Чтобы ускорить процесс производства, разработчики используют собственные шаблоны и набор функций. Часто можно встретить одинаковые функции и механику слота в разных играх одного разработчика. Quickspin, например, использует свой уникальный Achievements Engine в слотах Sakura Fortune, Volcano Riches и некоторых других.

Игровой автомат Sakura Fortune от компании Quickspin имеет процент отдачи 96.58%, высокую дисперсию, 5 вращающихся барабанов и 40 линий выплат. Бонусной игры нет, есть фриспины, есть символ Wild, есть символ Scatter, и нет множителя. Играть в игровой автомат Sakura Fortune можно в автоматическом режиме, есть режим «Быстрый спин».

Игровой автомат Sakura Fortune от компании Quickspin имеет процент отдачи 96.58%, высокую дисперсию, 5 вращающихся барабанов и 40 линий выплат. Бонусной игры нет, есть фриспины, есть символ Wild, есть символ Scatter, и нет множителя. Играть в игровой автомат Sakura Fortune можно в автоматическом режиме, есть режим «Быстрый спин».

Игровой автомат Volcano Riches от компании Quickspin имеет процент отдачи 96.43%, высокую дисперсию, 5 вращающихся барабанов и 40 линий выплат. Бонусной игры нет, есть фриспины, есть символ Wild, есть символ Scatter, и нет множителя. Играть в игровой автомат Volcano Riches можно в автоматическом режиме, есть режим «Быстрый спин».

Игровой автомат Volcano Riches от компании Quickspin имеет процент отдачи 96.43%, высокую дисперсию, 5 вращающихся барабанов и 40 линий выплат. Бонусной игры нет, есть фриспины, есть символ Wild, есть символ Scatter, и нет множителя. Играть в игровой автомат Volcano Riches можно в автоматическом режиме, есть режим «Быстрый спин».

Играм от ELK Studios характерны Betting Strategies, когда игрок может выбирать автоматические стратегии повышения или понижения ставок. Во многих слотах похожи даже символы. Особенно это касается карточных символов.

Эти заготовки не изобретаются каждый раз заново. Разработку видео слота в какой-то степени можно сравнить со сборкой автомобиля. У многих моделей большинство деталей могут быть одинаковы, хотя вид будет отличаться. Сборщик берет множество существующих деталей, соединяет их, добавляет какие-то индивидуальные для модели части и получается новая машина.

Разработка и утверждение концепции

Первым делом разработчики собираются, чтобы выбрать идею слота. Идею многократно обсуждают, дорабатывают и добавляют конкретику. Игры не должны повторять другие слоты, поэтому на начальном этапе изучаются игровые автоматы аналогичной тематики, и обдумывается то, как можно сделать слот более запоминающимся.

К примеру, есть куча слотов на тему лепреконов. Все они довольно одинаковы: человечек в зеленом костюме, горшочки с золотом и несколько ирландских символов на удачу. В прошлом году Yggdrasil выпустили Rainbow Ryan, который не спутаешь ни с одним слотом про лепреконов. Это яркий, зажигательный слот, совмещающий тему лепрекона с улетным роком. Это и есть та, фишка, с которой разработчик должен определиться.

Игровой автомат Rainbow Ryan от компании Yggdrasil Gaming имеет процент отдачи 96.3%, выше среднего значения дисперсию, 5 вращающихся барабанов и 4096 линий выплат. Бонусной игры нет, есть фриспины, есть символ Wild, есть символ Scatter, и нет множителя. Играть в игровой автомат Rainbow Ryan можно в автоматическом режиме, есть режим «Быстрый спин».

Игровой автомат Rainbow Ryan от компании Yggdrasil Gaming имеет процент отдачи 96.3%, выше среднего значения дисперсию, 5 вращающихся барабанов и 4096 линий выплат. Бонусной игры нет, есть фриспины, есть символ Wild, есть символ Scatter, и нет множителя. Играть в игровой автомат Rainbow Ryan можно в автоматическом режиме, есть режим «Быстрый спин».

Дизайн

Часто первые картинки слота появляются задолго до запланированного запуска игрового автомата. Это объясняется тем, что еще на ранних стадиях команда детально прорабатывает то, как будет выглядеть слот: цвета, символы, персонажи, бонус раунды, и многое другое.

Математика

В процессе разработки определяется математика игрового автомата. Решается, насколько часто выплачиваются выигрыши, размер выигрышей, частота активации бонусов и т.д. Разные игроки предпочитают разный уровень риска, и исходя из того, для какой аудитории разрабатывается слот, будет определяться его математика.

Один из наиболее важных вопросов в процессе создания слота — какой будет дисперсия. Разработчики должны определиться с тем, насколько рискованной будет игра. Их решение должно основываться на том, для какой аудитории они создают онлайн слот.

Генератор случайных чисел (ГСЧ)

Чтобы обеспечить случайность результатов каждого спина, разработчики используют программы ГСЧ, которые работают на основе алгоритмов, подбирающих случайные числа. У надежных разработчиков эти ГСЧ проверяются независимыми организациями, которые подтверждают честность игр (и выдают лицензию).

Разработчики не распространяются о деталях работы их ГСЧ в целях безопасности. Ведь это главный элемент, который обеспечивает случайность выигрышей и проигрышей. Но в общих чертах ГСЧ работают таким образом. Вы нажимаете на старт, программа генерирует случайные числа, которым соответствуют определенные символы слота. Числа расшифровываются и передаются на экран уже в виде картинок.

Успех или провал?

Даже после того, как игровой автомат уже был запущен, разработчик может вносить в него некоторые изменения. Это связано с появлением новых платформ, браузеров, операционных систем, а также для адаптации к требованиям новых юрисдикций.

Насколько успешным окажется онлайн слот, зависит от того, как отреагируют на него игроки. То есть, учитывается, насколько он будет популярен и играют ли в него регулярно. Если игроки проводят за слотом много времени и часто к нему возвращаются, то это, несомненно, успех.

К сожалению, нельзя определенно сказать, какого типа игровые автоматы будут пользоваться спросом, ведь игроков много и вкусы у них разные. Поэтому можно видеть как довольно простые, так и продвинутые слоты, которые пользуются успехом. Это как Sizzling Hot от Novomatic и Finn and the Swirly Spin от NetEnt. Два очень разных слота во всех отношениях, но оба популярны.

Игровой автомат Sizzling Hot Deluxe от компании Novomatic имеет процент отдачи 95.66%, ниже среднего значения дисперсию, 5 вращающихся барабанов и 5 линий выплат. Бонусной игры нет, фриспинов нет, символа Wild нет, есть символ Scatter, и нет множителя. Играть в игровой автомат Sizzling Hot Deluxe можно в автоматическом режиме, есть режим «Быстрый спин».

Игровой автомат Sizzling Hot Deluxe от компании Novomatic имеет процент отдачи 95.66%, ниже среднего значения дисперсию, 5 вращающихся барабанов и 5 линий выплат. Бонусной игры нет, фриспинов нет, символа Wild нет, есть символ Scatter, и нет множителя. Играть в игровой автомат Sizzling Hot Deluxe можно в автоматическом режиме, есть режим «Быстрый спин».

Игровой автомат Finn and the Swirly Spin от компании NetEnt имеет процент отдачи 96.62%, ниже среднего значения дисперсию, 5 вращающихся барабанов и 10 линий выплат. Бонусной игры нет, есть фриспины, есть символ Wild, есть символ Scatter, и нет множителя. Играть в игровой автомат Finn and the Swirly Spin можно в автоматическом режиме, есть режим «Быстрый спин».

Игровой автомат Finn and the Swirly Spin от компании NetEnt имеет процент отдачи 96.62%, ниже среднего значения дисперсию, 5 вращающихся барабанов и 10 линий выплат. Бонусной игры нет, есть фриспины, есть символ Wild, есть символ Scatter, и нет множителя. Играть в игровой автомат Finn and the Swirly Spin можно в автоматическом режиме, есть режим «Быстрый спин».

Если да, я готов у тебя заказать такой.

Аркадный автомат своими руками (ретрогейминг с динамической подсветкой)⁠ ⁠

Честно говоря, идея совсем не нова. Семь лет назад я уже рассказывал на Habr’е как сделать свой ретро-игровой центр на основе Raspberry Pi. Тогда я ограничился лишь настройкой малинки, в перспективе подумывая добавить к малинке полноценные кнопки и корпус. Но на том дело и кончилось. Прошло время, изменились возможности и желания и пришло время поделиться и своей разработкой.

Для начала нужно определиться с идеей. К началу проекта я знал только два тезиса:

* Сердцем автомата будет Raspberry Pi

* У автомата будут полноценные аркадные кнопки, но всё-таки неплохо иметь возможность подключения геймпадов и клавиатуры с мышью.

Вооружившись этим знанием идём рисовать макет. Для отрисовки я использовал SketchUp.

Обязательно ошкуриваем канты. Боковые канты и торец панели с кнопками закругляем.

Далее красим канты краской-лаком «фуксия».

По окончанию столярных и рлакокрасочных работ можно (не обязательно) высохшие панели и канты (которые не будут оклеены плёнкой) покрыть яхтным лаком для долговечности и износостойкости.

Электрика и электроника

Теперь аккуратно разбираем ноутбук. Извлекаем оттуда матрицу, узнаём её точное название. Заказываем LVDS-драйвер для матрицы ноутбука. Обязательно сверяемся с описанием, что LVDS-драйвер поддерживает нашу матрицу, обязательно уточняем у продавца, что это так. На Aliexpress полно разных вариаций плат, часто отличающихся набором входов\выходов. Для автомата собственно нам нужен вход HDMI, выход на LVDS интерфейс матрицы, выход на подсветку матрицы и крайне желательно выход на динамики (т.е. выход со внутреннего усилителя на два динамика). В моём случае плата содержит 4-пиновый разъём с выходом под два одноваттных динамика по 8 Ом каждый. В комплект должен идти так же блок питания на 4 ампетра 12 вольт, но если нет, заказываем и его. Заказываем кнопки. Выбор сейчас огромный, можно найти под любой дизайн и вкус.

Берём два метра адресной LED-ленты SK9822 (или APA012) и адаптер питания к ней. В зависимости от плотности светодиодов выбираем блок питания от 2 до 6 ампер. Для удобства ещё возьмём уголки для соединения ленты на поворотах.

Так же берём 12-вольтовую ленту метр-два под вывеску. Я брал самую дешевую и трансформатор на 15Вт к ней (SMD3528 60 диодов\4.8вт на метр, 2м).

Ну и по мелочи закупаем:

* Разъёмы быстрого соединения TP-001B вроде таких, 2шт+

* Вентилятор 120х120 (корпусной, 12в) 1шт

* Припой\флюс и т.п., если нужно.

В итоге наш автомат будет всегда включен в розетку, далее по ключу на фронтальной панели его можно будет «завести». От главного выключателя питание идёт на обычную 220в розетку, в которую подключены все остальные адаптеры. 12-вольтовый адаптер (15-ваттный) запитан от розетки дополнительным проводом (к клеммам).К этому адаптеру подключаем светодиодную ленту и вентилятор.

Когда придёт плата LVDS-драйвера, подключаем её к питанию и матрице (соединяем LVDS и питание подсветки), а так же подключаем HDMI к источнику изображения (той же малинке). Если всё подключено правильно, то матрица должна сразу завестись и появится изображение. Возможно, немного нужно будет откалибровать цвета и яркость. Всё делаем через пульт. Так же берём и подключаем к разъему помеченному как CN20 на плате штекер JST, не забыв припаять к нему два аудипровода, а к ним, соблюдая полярность, два динамика. В моей плате разводка такая:

[ +LEFT, GROUND, GROUND, +RIGHT ]

Для того, чтобы подключить динамическую подсветку, режем ленту SK9822 на четыре части и соединяем уголками. К разъемам питания на ленте подключаем с правильной полярностью разъем быстрого соединения (затем соеденим с 5В блоком питания), а контакты на самой ленте подсоединяем к GPIO 19 и 23 пинам на малинке, не забыв обязательно еще соединить землю, чтобы избежать мерцания ленты.

Ленту закрепляем на двухсторонний скотч на обратной стороне матрицы. Скорее всего штатный липкий слой будет отваливаться, поэтому используем какую-нибудь сверхпрочную ленту (у меня на ней две кочерги висят и не отрываются), но приклеиваем ленту к матрице аккуратно, стараясь надавливанием не повредить хрупкую и нежную матрицу.

Скачиваем образ RetroPie (под четвёртую малинку). Прошиваем нашу microsd карточку например BalenaEtcher или Win32Imager (если используем Windows, конечно). Выходим в консоль. Далее устанавливаем статический адрес для нашей малинки (чтобы было удобнее перекидывать ROM’ы):

Добавляем\правим строки на наш желаемый IP и IP наш роутер

interface wlan0 # или eth0 если малинка подключена по ethernet
static ip_address=192.168.0.66/24
static routers=192.168.0.1
static domain_name_servers=192.168.0.1. 8.8.8.8

Так же бязательно включаем SSH (для закачки ROM’ов через сеть) и SPI (для управления подсветкой):

Идём в Interfacing Options. Включаем SSH и SPI, сохраняем и перезагружаем малинку.

Теперь устанавливаем Hyperion для управления подсветкой. На выбор можно поставить «старый» Hyperion или Hyperion NG.

Чтобы поставить старый достаточно использовать установочный скрипт, скачиваем его:

На Raspberry Pi 3 скрипт заведётся, а вот про четвёртую малинку скрипт уже не знает, поэтому правим его:

Делаем скрипт исполняемым:

Разницы для Hyperion между третьей и четвёртой малинкой нет, поэтому по факту мы использовали ту же сборку, что предполагается использовать на третьей. Далее останется настроить Hyperion через Hypercon (например на Хабре есть статья на эту тему).

Альтернативно, что более удобно, используем новый Hyperion NG. Но, правда, его нам придётся собрать. Для этого выполняем:

Теперь нужно прописать Hyperion NG как сервис, чтобы он загружался с нужной конфигурацией при загрузке малинки. Для этого создаём файл hyperion.service с содержимым:

И (пере)запускаем сервис:

# убеждаемся, что hyperion не запущен, если запущен, останавливаем и убираем службу
systemctl status hyperion.service
sudo systemctl stop hyperion.service
sudo systemctl disable hyperion.service
# добавляем hyperion в качестве сервиса, чтобы он грузился при загрузке
sudo cp hyperion.service /etc/systemd/system/hyperion.service
sudo systemctl start hyperion.service

Теперь Hyperion NG будет доступен через web-интерфейс. Идём туда, вбив в браузере:

* Controller type == apa102

* RGB byte order == BGR

Внимание! Захват экрана происходит только при наличии подключенного экрана. Если вы попытаетесь посмотреть лог Hyperon’a с отключенным экраном (отключенным HDMI), то увидите пачку ошибок DispmanX. Сразу после подключения всех проводов захват изображения начнёт работать, а светодиоды динамически подсвечиваться в зависимости изображения на экране.

В-первых, добавим музыку в меню. Для этого устанавливаем mpg123:

Добавляем старт музыки при старте оболочки:

Создаём, если их нет, два файла:

Делаем файлы исполнимыми:

Перед # RETROPIE PROFILE END добавляем:

И теперь туда можем накидать немного фоновой музыки.

sudo nano /opt/retropie/configs/all/emulationstation/gamelists/zxspectrum/gamelist.xml

И добавляем путь к видео (например /home/pi/RetroPie/screensavers/screensaver_2.mp4) в параметр video:

/home/pi/RetroPie/roms/zxspectrum/Arkanoid (1987)(Imagine Software)[tr pt].z80

Arkanoid (1987)(Imagine Software) [tr pt]
/home/pi/.emulationstation/downloaded_media/zxspectrum/screenshots/Arkanoid (1987)(Imagine Software)[tr pt].png
/home/pi/.emulationstation/downloaded_media/zxspectrum/marquees/Arkanoid (1987)(Imagine Software)[tr pt].png
/home/pi/RetroPie/screensavers/screensaver_2.mp4
0.75
.
20020101T000000
Taito

Ну ещё устанавливаем и настраиваем темы (ES Themes), например по цветовой гамме ко мне вписался отлично cyberpunk. Так же можно например вместо runcommand показывать изображения. И ещё. ладно, хватит! Тюним, настраиваем, сохраняем, выключаем.

Одной из визуальных доминант нашего автомата будет его визуальное оформление, а если точнее, то наклейки на корпус. Для того, чтобы всё получилось красиво, идём в графический редактор, берём изображения и подготавливаем их для макетов в масштабе 1 к 1 с размером печати. Устанавливаем профиль CMYK. В идеальном мире лучше иметь разрешение для печати 250-300 пикселей на дюйм, но, в моём случае, у исходников было разрешение только в 95 пикселей на дюйм, и, опережая события, скажу, что тоже вышло отлично и даже вблизи особого «мыла» нет.

Идём в типографию и заказываем все наклейки на самоклеящейся плёнке. Я выбрал глянцевую плёнку на бумажной основе. Обязательно с ламинацией. Причём это жизненно важно для тех поверхностей, с которыми будут контактировать руки игроков, то есть как минимум для панели с кнопками. Если есть такая возможность, то для панели с кнопками и стиками делаем напольную ламинацию. Альтернативно панель иногда закрывают оргстеклом, но для меня, для домашнего использования это излишне. Так же для вывески можно использовать так называемую транслюцентную плёнку, которая будет пропускать свет. Но, увы, почти все типографии отказались мне печатать маленький кусочек (20х50см), либо за этот маленький кусочек запросили цену, сравнимую со всей остальной печатью вместе взятой. Как показала практика, света двухметровой светодиодной ленты хватает с излишком даже при использовании обычной плёнки, наклеенной на оргстекло. Так что смысла в траслюцентной плётке нет никакого.

Когда плёнка придёт, наклеиваем плёнку неспеша на все поверхности, постепенно выгоняя оставшийся воздух мягкой тряпочкой. Излишки плёнки (по контуру) обрезаем максимально отрым ножом, или, что лучше, лезвием бритвы.

И, наконец, собираем корпус. Здесь всё просто. Берём шуроповёрт, уголки, и саморезы и все смежные поверхности собираем между собой.

Матрица прикреплена к передней панели на тонких блестящих алюминиевых профилях.

В самую последнюю очередь устанавливаем стекло на витрину, предварительно спрятав под него динамики, вклеенные в нижнюю планку вывески. Динамики закрываем сеткой. Ну, вот собственно автомат и готов. Запускаем, настраиваем кнопки (если не настроили раньше) и играем.

kak_eto_sdelano

Как это сделано, как это работает, как это устроено

Самое познавательное сообщество Живого Журнала

Собираем мы классический upright кабинет такого типа:

Фотографий процесса осталось немного, потому по большей части будут фотографии внутри\снаружи, с описаниями.

Детали из мастерской пришли в таком виде:

Начинаем сборку корпуса. Мощные уголки с одним большим отверстием на каждой стороне — сначала уголок позициониркется\фиксируется шурупом с большей шляпокой, после чего докручивается еще 3 шурупа. Таким образом погрешность в позиционировании «боковин» не больше 1мм:

В таком виде корпус уже можно поставить. Сверлим отверстия под кнопки:

Сверлим аудио-панель, крепим динамики (и решетки динамиков). Тестируем работу «железа» с изображением и звуком:

Собираем игровую панель. Доски обклеиваются пленкой, поверх которой прозрачный ПВХ-пластик (самый дешевый вариант «антивандального» покрытия):

Тестируем все «железо» еще раз (работа джойстиков, изображение, звук, работа монетоприемника):

Вообще, если вариант для дома-офиса, звуковую панель лучше ставить на видное место (козырек\игровая панель).

Для «коммерческого» варианта панель лучше прятать внутрь автомата, т.к. звук при необходимости можно регулировать системно. Все «лишнее» железо в таких условиях желательно располагать внутри автомата, возле «дверки обслуживания».

В данном случае усилитель определяем на «козырек», подальше от «вандалов», провода закрываем сделанным из того же ПВХ-пластика коробом, крашенным изнутри (при установке к стене его не видно, но если знать где находится — можно дотянуться и подрегулировать звук, не открывая автомат):

Козырек будем подсвечивать светодиодной лентой, а закрывать белым-рассеивающим оргстеклом, с УФ печатью:

Оргстекло, закрывающее монитор, сразу идет в двусторонней пленке. Замеряем размер экрана, вырезаем квадрат на одной из сторон стекла, снимаем пленку вокруг него (клеим отраженный зеркально логотип), красим из баллончика, снимаем пленку:

Рамку монитора обклеиваем двусторонним скотчем (желательно ЗМ — освобождаем два противоположных угла, позиционируем, клеим, вытягиваем остатки скотча, прижимаем), тщательно вымываем\выдуваем и стекло и экран монитора, склеиваем во избежание попадания пыли, люфтов и для большей крепости конструкции:

Делаем деревянное крепление (единственное место, где понадобится столярный клей) на всю ширину автомата и устанавливаем вместе со стеклом. Конструкция уже достаточно крепкая, но стекло дополнительно прокручиваем обычными мебельными уголками:

Выпиливаем отверстия под монетоприемник (вообще есть специальная дверца, в которую он устанавливается — так удобнее его обслуживать и настраивать, но это экономный вариант) и дверцу. Устанавливаем:

Из оставшихся досок делаем «полку» под хранилище монет, в качестве которого выступает пластиковый контейнер за 99руб.:

Все железо крепим на одну сторону (Pandora Box 5 настраивается нажатием кнопки на корпусе, до которой можно дотянуться прямо от дверцы):

И готовый вариант (там за кадром обклеили «боковины»):

Еще раз все тщательно тестируем, закрываем заднюю крышку, наслаждаемся результатом:

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану (shauey@yandex.ru) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Еще раз напомню, что посты теперь можно читать на канале в Яндекс.Дзене

и как обычно в инстаграме. Жмите на ссылки, подписывайтесь и комментируйте, если вопросы по делу, я всегда отвечаю.

Жми на кнопку, чтобы подписаться на «Как это сделано»!

Как выигрывать в игровые автоматы 600 000 рублей в месяц, реально рабочие схемы и стратегии обыграть слоты

Я знаю, как выиграть в игровые автоматы. И вышел на доход более 600 тыс. рублей в месяц. Все стратегии и алгоритмы выигрыша в слоты разработаны мною лично и постоянно проверяются. Далее разберем подробно схемы и правила выигрыша, так же действующие системы игры и советы от экспертов.

Как выиграть в игровые автоматы реальные деньги

С чего все началось

Все помнят время когда, когда клубы Вулкан были очень популярны. Как и все я был игроманом (лудоман), проигрывал часть заработной платы в игровые аппараты. Но был замечен парень, который выигрывал всегда. Он снимал по 2 000 — 3 000 рублей и уходил в другой клуб. Выяснилось, что у меня с ним, есть общие подруги. И вот судьба свела нас. Пили пиво, короче балдели. Стояли курили на балконе и я расплакался, что проиграл в слоты все деньги. Он по пьянке рассказал про автомат Crazy Monkey, что и как играть. Вот так поменялась моя жизнь. Но автоматы закрыли и я начал играть на деньги онлайн. Потратил много денег, потому что пришлось дорабатывать схемы. Но за пару лет заработано очень много. Поэтому делюсь схемами бесплатно.

Правила игры по схемам

Давайте подробно разберем правила игры по схемам в игровые автоматы. Очень важный момент, соблюдайте все советы, потому что от этого зависит ваш выигрыш. Первое, что нужно играем только на официальном сайте слотов казино Вулкан. Попали на скриптовый сайт, как следствие потеряли деньги. Я играю здесь и все схемы проверяю только там.

Схемы, как выиграть в игровые автоматы

Ну вот подошли к главному, как выиграть в игровые автоматы. Обязательно соблюдайте правила игры по схемам. В конце дам ответы на часто задаваемые вопросы.

Схема выигрыша игровой автомат Crazy Monkey (Обезьянки)

Схема на игру Crazy Monkey рабочая, проверена мною ’26/07/2022’.

Нужно пополнить на 600 рублей. Что позволит разыграть игровой автомат.

Схема дает выиграть в слот более 45 000 рублей. По большим ставкам часто выпадает призовая (бонус игра). Видео, как я играю по данной схеме:

Схема выигрыша игровой автомат Fruit Cocktail (Клубнички)

Схема на игру Fruit Cocktail рабочая, проверена мною ’26/07/2022’.

Стоит пополнить на 400 рублей.

Очень быстро накидывает, снимаем не много. Даем отдохнуть и снова зарабатываем деньги. Дает выиграть до 30 000 рублей. Оставляем обязательно 1500 рублей для дальнейшей игры в игровой автомат. Вот видео, как правильно играть по схеме, что бы выиграть в слот Fruit Cocktail (Клубнички):

Схема выигрыша игровой автомат Resident (Резидент)

Схема на игру Resident рабочая, проверена мною ’26/07/2022’.

Этот слот пополняем на 1000 — 1200 рублей, не боимся все отобьете.

Крутой автомат мой любимый. Дает до 60 000 рублей. Если сбились играем последний шаг, а потом с первого. Вот видео, как выиграть в игровой автомат Resident (Резидент):

Схема выигрыша игровой автомат Keks (Кекс)

Схема на игру Keks (Кекс) рабочая, проверена мною ’26/07/2022’.

Нужно пополнить баланс на 1000 — 1300 рублей.

Автомат реально дающий выиграть до 70 000 рублей. Главное не сбиваться. Смотрим видео как я играю по схеме выигрыша слот Кекс:

Схема выигрыша игровой автомат Book of Ra (Книга Ра)

Схема на игру Book of Ra (Книга Ра) рабочая, проверена мною ’26/07/2022’.

Тут все интереснее, поэтому пополняем на 1500 — 2000 рублей.

Игровой автомат дает выиграть до 80 000 рублей. По 9-ти линиям часто дает бонус игру (призовую). Обязательно смотри видео, как я обыгрываю слот Book of Ra:

Следите за обновлениями схемы, как выиграть в игровые автоматы онлайн казино Вулкан. Проверяю каждый день. Сам зарабатываю по этим схемам. Буду выкладывать новые схемы.

Как правильно понимать схемы и изменение интерфейса

Многие не понимают, как правильно прочитать схему. Тем более после изменения внешнего вида игровых автоматов. Все схемы действуют, так же и на новом интерфейсе, не чего не изменилось в алгоритмах. Давайте конкретно разберем схему на игровой автомат Обезьянки.

И так, Линия — это количество линий от 1 до 9, выбираем слева. Ставка это общее количество кредитов за один ход, устанавливается кнопкой «Ставка». Смотрим первый шаг: 1 Линия — Ставка 10 — играем 3 раза

Второй шаг: 7 Линий — Ставка 70 — играем 1 раз

Третий шаг: 9 Линий — Ставка 180 — играем 2 раза, соотвественно

И вот так получается один полный круг.

Как правильно играть в игровые автоматы и выигрывать с помощью стратегий новичку

Некоторые начинающие гемблеры заблуждаются в своих суждениях о том, что для победы в казино нужна только удача. Сейчас на множестве тематических сайтов имеется ряд всевозможных стратегий, которые при правильном применении могут привести Вас к выигрышу в слоты. Главное помнить, что казино выигрывает в любом случае. От Вас зависит лишь процент его выигрыша, будет он больше или меньше. С первого раза, конечно же, у Вас вряд ли что-то получится, но любой навык требует наработки. Тренируйтесь на разных автоматах, комбинируйте разные схемы, тогда Вы сможете быстрее начать выигрывать крупные суммы.

Что такое мартингейл и как его применить к игровым автоматам

Стратегия мартингейл, или как его еще называют «догон», способна привести к большим суммам выигрыша путем постоянного удвоения суммы ставок. Его можно применять во множестве популярных карточных игр и на автоматах.

Эта схема берет свое начало с суровой эпохи девяностых, когда игровые автоматы стояли на каждом шагу, а азартные заведения работали в наземных пунктах, а не в режиме онлайн. Чаще всего мартингейл применяется по отношению ко всем видам рулетки. Так как в ней соблюдаются минимальные требования по отношению к игроку, догон считается наиболее популярной стратегией в таких игровых автоматах. Все, что от Вас требуется — это систематическое удвоение потенциального выигрыша.

Суть догона заключается в том, что цвета и чет/нечет могут выпасть при равных шансах. Хотя при наличии нулевого сектора процентное соотношение выпадения той или иной комбинации составляет только 48,6. Учитывая показатели коэффициентов при выпадении одного из чисел для заключения пари и отработки принципа мартингейла лучше использовать чет/нечет и красное/черное.

Суть догона довольно проста – ставьте определенную сумму, даже если Вы не выиграете, продолжайте ее удваивать. И так до того момента, пока не одержите победу. Ставить на первое пари нужно с тем расчетом, чтобы Вам хватило на серию из нескольких проигрышей подряд. Когда ставка все-таки сыграет, нужно вернуться к первоначальной сумме ставок. Теперь Вы готовы не только выиграть, но и потерпеть серию проигрышей и при этом не остаться ни с чем.

Опасность сего метода заключается в возможном неправильном расчете первоначальной ставки. Вы можете думать, что суммы Вашего банка хватит на полосу неудач по ставкам. Но лишь по воле случая деньги могут закончиться до того, как одержите победу. В рулетке все зависит не только от стратегического мышления, но и от везения. К примеру, один и тот же цвет может выпасть двадцать раз подряд.

Свести потери к минимуму при стратегии догона можно только если у Вас достаточно денег в банке. Если денег не много, достаточно сделать самую маленькую ставку. Пусть на первом этапе Вы поставите два рубля, зато к пятому уже сможете выиграть шестьдесят четыре.

В самом игровом зале есть несколько механизмов защиты от фанатов мартингейла:

Помните, что такие меры предосторожности нужны заведению для того, чтобы не лишить себя основного количества прибыли. Но в Ваших же интересах избегать те казино, в которых стоит ограничение на количество удвоений и верхние пределы. Если речь зашла о том, какое казино выбрать, лучше отдать предпочтение залам с низкими лимитами. Тогда Вы сможете разбегаться в пределах до тысячи рублей, особо себя не ограничивая. Такой подход хорош тем, что при отсутствии крупных выигрышей, Вы избежите больших потерь по банку.

Смарт Гемблер – стратегия профессионалов в игровые слоты

Несмотря на кажущуюся простоту принципа этого варианта, он зарекомендовал себя как достаточно эффективный и действенный.

Суть метода довольно проста в понимании: нужно всего лишь использовать ставки минимального уровня на одной линии. Если ставка сыграла, происходит ее удвоение. Удваивать нужно до максимально возможного крупного выигрыша.

Применять схему можно на автоматах любого уровня. Вам должно хватить даже малой суммы в банке, чтобы разыграться на несколько часов.

Зиг Заг, схема выигрыша на новейших игровых автоматах

Умные гемблеры знают, что залог успеха отчасти лежит в том, чтобы не зацикливаться на одном автомате. Нужно пробовать разные автоматы, комбинировать различные стратегии и только тогда можно выбрать для себя наиболее оптимальный вариант.

Помимо того, что эта стратегия приносит больше выигрышей, она приносит еще и разнообразие игрового процесса. К тому же, нельзя забывать о возможности выиграть джекпот. Чем чаще Вы меняете игровой автомат, за которым играете, тем выше вероятность сорвать большой куш.

Размер первой ставки здесь также должен быть минимальным, но действовать нужно совершенно беспорядочно, не соблюдая никакую закономерность. Как только подошла серия проигрышей, смело меняйте автомат на другой. Во-первых, Вы опробуете функционал большинства слотов, во-вторых, весело проведете время, ну и в-третьих, вероятнее всего заработаете неплохую сумму денег.

Сведите риски к минимуму с помощью метода Парлай для игровых слотов

Согласно этому методу, после каждого проигрыша нужно сокращать сумму ставки ровно в два раза. Это позволяет сэкономить банк чуть более долгое время. Выбирайте слоты, у которых максимально высокий рейтинг. Если Вы выбираете карточные столы, стоит обратить внимание на подсчет карт, который применяется в основном в блэкджеке и покере. Попробуйте совместить Парлай с подсчетом, не бойтесь экспериментировать.

Как обыграть игровые автоматы, советы от экспертов

Те, кто является постоянным посетителем онлайн-казино, уже ориентируются в игровом арсенале и выбирают для себя те развлечения, которые привлекают их больше всего. Каждый игрок ищет для себя в казино что-то свое, одним нужно сорвать куш, другим – получить удовольствие от процесса, третьи наслаждаются адреналином от неожиданных поворотов в игре. В зависимости от этого кто-то предпочитает покер, рулетку, блэкджек и т. д. Фаворитом подавляющего количества геймеров являются игровые автоматы. В любом виртуальном игорном заведении эта категория самая многочисленная и популярная.

Выиграть в слотах легко?

Слоты любят за яркость и красочность, легкость и скорость процесса игры и приятные отдачи. По статистике, игровые автоматы автоматы имеют отдачу в среднем 96-97%. Но это не значит, что выигрывать вы будете на них каждый второй раз и без напряга. Игра в автоматы, казалось бы, самое элементарное развлечение из всех. Здесь не надо тщательно продумывать наперед несколько ходов, делать сложные математические расчеты в уме, ведь игровые автоматы работают по принципу случайного выбора символов.

Но это не совсем так. Бывалые игроки рассказывают, что относиться к слотам легкомысленно – пагубное занятие. Даже в этой игре нужно соблюдать стратегию, которая поможет не потерять все состояние, а наоборот, увеличить свой капитал.

Как же обыграть слоты?

Естественно, все нелегальные методы взлома или перепрошивки игровых автоматов отклоняются. Во-первых, взломать современные слоты непросто, во-вторых, нам не нужны проблемы с законом. Если вам будут предлагать сомнительные авантюры по завладению джекпотом автомата, подумайте сто раз, перед тем как пойти на это.

Конкретной пошаговой инструкции вы не найдете нигде: это невозможно сделать, потому что все игровые автоматы запрограммированы по-разному. Поэтому нельзя придумать один общий план по завоеванию всех слотов мира. Но опытные игроки, которые пожертвовали годами и не одну сотню тысяч рублей ради достижения заветной цели – обмануть слот, делятся теперь своим опытом и с другими любителями азарта. Разработано несколько стратегий игры, придерживаясь которых, вы сможете повысить свои шансы на успех.

Стратегия, как выиграть в игровые автоматы «Одна игра»

Она подойдет для новичков или тех, кто любит идти к цели по протоптанным дорожкам, потому что это самая простая стратегия, но и самая эффективная.

Смысл заключается в том, чтобы сделать одну ставку, но самую большую из возможных. Выхода из такой ситуации два: пан или пропал. В случае выигрыша ставку можно повторить, в противном случае попробовать свои силы на другом автомате.

Стратегия, как обыграть аппараты «Отклонение»

Суть ее состоит в том, что сначала нужно вложиться в игру и только потом получить отдачу. Вы должны запастись терпением и потратить время и деньги на то, чтобы отследить поведение автомата. Для начала выберите тот, который дает установленный выигрыш, а не предлагает прогрессивный джекпот. Сделайте первую минимальную ставку и с нее начинайте записывать статистику выигрышей. Спустя 10-15 вращений вы будете примерно понимать, с какой периодичностью выпадает выигрышная комбинация. Далее эти данные вы можете использовать уже при игре с более высокими ставками.

Стратегия «Зонт», для выигрыша

Придерживаясь этой линии поведения, игрок разрабатывает свой график ставок. Они должны начинаться с одной на минимальную сумму, далее постепенно возрастают до пиковой максимальной ставки и снова идут на спад. Это можно выразить в схеме «1-1-2-2-3-3-4-4-5-4-4-3-3-2-2-1-1». Отклоняться от запланированного графика нельзя, иначе вы растеряете все деньги и останетесь у разбитого корыта.

Эти основные правила поведения при игре на слотах помогут вам приблизиться к заветной победе, вместо того чтобы бездумно спускать деньги часами на одном и том же автомате.

Теперь вы понимаете, что слоты – это не примитивная игра, в которой победа зависит от улыбки фортуны. Это игра, требующая осмысленного подхода, контроля действий и анализа ситуации.

Пользуясь одной из этих стратегий, не забудьте также и о других работающих правилах:

Можно ли выиграть в игровые автоматы играя по маленьким ставкам

Каждый раз, посещая виртуальное казино, пользователь рассчитывает на приятно проведенный досуг, и вместе с тем, получение финансовой добавки к зарплате.

При существовании наземных казино было распространено мнение, что азартные игры предназначены только для богатых людей. Сейчас в интернет – казино вхожи люди с разным достатком. Адреналин и приятные эмоции желают получить все. Правда, не все могут делать крупные ставки, но это не беда. Появилось огромное количество игровых автоматов с рублевыми ставками небольших размеров. Они проверены на наличие лицензий и существуют вполне легально.

Приступая к играм, игрок должен решить для себя, что ему ближе и желаннее. Маленькие депозиты представляют интерес, прежде всего, для новичков. Это нормально, когда человек при минимальном значении хочет получить по максимуму. Этот же постулат действует и в игорном бизнесе. Первое чувство, которое испытывает новичок, это недоверие. Пожалуй, никто не решится сразу вкладывать крупные суммы в незнакомое предприятие, тем более виртуальное.

Слоты с небольшим депозитом

Все слоты интернет – казино делятся на высокодисперсные, при игре в которые будут выпадать частые проигрыши, но в определенный момент наступит выигрыш и он будет крупным. Что касается низкодисперсных слотов, то все как раз наоборот: выигрыши будут выпадать часто, и они будут небольшими.

Вовсе не обязательно отыскивать игорные заведения с маленькими ставками. Достаточно ввести умеренную сумму, а потом тратить ее частями. В каждом казино игрокам предоставлено огромное количество азартных игр, среди них всегда найдутся игровые слоты со ставкой в 1 рубль. Это может быть рулетка или автоматы с барабанами. Совершенно бессмысленно рассчитывать на крупный выигрыш при минимальном депозите.

Приличный выигрыш выпадет не скоро, поэтому есть смысл обратить внимание на бонус, который дается новичку, впервые попавшему на ту или иную игровую площадку. Это прекрасная возможность начать играть, не потратив ни копейки. Есть бонус на первый депозит, который чаще всего равен 100%, но не более 100 – 200$. Геймер должен изучить условия, по которому бонус дается, потому что его нужно отыграть. Если условия будут нарушены, то казино вправе отказать в выводе выигранных сумм на личный счет клиента.

Преимущества игровых автоматов в казино с маленькими ставками

Понятно, что большое количество игорных заведений открыты представителям всех слоев общества, в интернет – пространстве найдется место для всех. Такая политика имеет свои преимущества, главные из них:

Многие казино практикуют демо – режим для набирания опыта, некоторые рекомендуют сразу начать игру на реальные деньги. Что лучше, каждый участник выбирает сам. Если для демо – режима регистрация не обязательна, то, претендуя на реальные выигрыши, игрок обязан пройти регистрацию, независимо от того, где он предполагает получить доступ: компьютер, планшет или смартфон.

Стоит ли играть на маленькие ставки

На этот вопрос может ответить только сам пользователь. Все зависит от задачи, какую он поставил перед собой. Интернет предлагает множество вариантов для удовлетворения всех потребностей. Можно внести депозит в 50 – 100 руб. и наслаждаться процессом весь вечер, играя на копеечных автоматах. В этом есть свои прелести:

Многие казино предлагают слоты с незначительными ставками, но имеющих высокую отдачу. Это говорит о том, насколько уважительно игорные заведения относятся к игрокам, имеющим разные финансовые возможности. Ситуация всегда может измениться. Сегодня низкая ставка, а завтра так повезет, что счет пойдет на тысячи.

Советы опытных игроков, как выигрывать в игровые автоматы

Чем выше поднимаются рейтинги онлайн-казино, тем больше пользователей они привлекают. И всё больше из них интересуется: как выиграть в игровые автоматы? И хотя считается, что выигрыш в казино зависит от случайности, многие стремятся ей управлять, чтобы увеличить шансы на приз и уменьшить риски проигрыша. Чаще всего им нет необходимости придумывать новое, поскольку опытные игроки уже разработали стратегии и нашли необходимые для этого уловки. Им и будет посвящена следующая статья.

Казино, где можно выиграть – как правильно выбрать клуб игровых автоматов

Итак, удача всегда начинается с выбора правильного клуба для игры в слоты. Это необходимо не только для увеличения шансов на победу, но и ради безопасности – такие казино не «сольют» ваши деньги. Не заблокируют вывод и не установят аппаратов с нулевой отдачей. Главными качествами хорошего казино являются:

Два самых важных пункта здесь – это наличие лицензии и высокая отдача слотов. Поскольку надежные казино всегда покупают софт от проверенных разработчиков, отличающийся хорошим уровнем выигрыша. Особенно рекомендуются автоматы от двух разработчиков – Microgaming и Novomatic – вероятность получить выигрыш здесь почти всегда такая же, как и на реальных «живых» автоматах. Выбирая казино и игровой автомат в нём, стоит полагаться в том числе и на своё чутье – если вы рассматриваете казино как способ заработка, осторожность необходима на всех этапах.

Как найти игровой автомат, где можно выиграть деньги

Поскольку результат вашей игры всегда зависит исключительно от слота, секрет выигрышной игры заключается в правильном подборе аппарата. Немаловажно также узнать его «секреты». Для этого будет полезно начать играть в автомат в демо-версии, чтобы изучить отдачу и функционал. Однако не стоит надолго задерживаться в этой версии – только игра на реальные деньги даст вам полное понимание автомата.

На что стоит обратить особое внимание играя в слоты?

Рекомендации от экспертов с опытом – как начать выигрывать в слоты

Выбрав подходящее вам казино и определив круг игровых автоматов, которые вы готовы протестировать, можно приступать к реализации вашей собственной стратегии игры или одно из уже проверенных. Среди наиболее популярных для новичков: стараться заработать максимальную возможную комбинацию или бонусный комплект за первые (от 50 до 100) вращений, а затем оставить автомат. Заработанные бонусы сослужат вам хорошую службу впоследствии.

Следующим образом выглядит типичная стратегия опытного игрока:

Во-первых, необходимо выбрать подходящий вам слот (возможно, тот, на котором вы уже играли) из списка и сделать на нём от пятнадцати до двадцати тестовых спинов. По этому количеству, считается, и можно определить, будет ли сегодня выигрыш или нет. Если тенденция отрицательная, необходимо сразу переходить на другой слот и проводить там ту же операцию.

Многие предпочитают придерживаться такой закономерности: проверять один за другим несколько автоматов одного и того же провайдера, поскольку все они действуют на одной платформе и, если один из них «не дает», то, скорее всего, не будут и другие. Такой подход позволяет быть аккуратнее и меньше рисковать своим депозитом.

Секрет выигрышных комбинаций в игровые автоматы

Для каждого автомата существует своя собственная максимальная комбинация, например, пять определенных символов в один ряд, позволяющая сорвать высокий куш моментально. Выигрышные комбинации для автоматов должны быть известны заранее (всегда есть возможность их узнать), а чтобы «подвести» игру к одной из них, приходится делать небольшие (иногда – с увеличением) ставки в течение долгой игровой сессии.

Ответы на часто задаваемые вопросы

Можно ли реально выиграть деньги в игровые автоматы?

В игровые автоматы очень много людей выигрывают реальные деньги. Строго соблюдайте все правила игры по схеме и точно победите. Схемы 100% рабочие, так как сам работаю по ним.

Есть ли приложения для выигрыша в слоты?

Производители игровых автоматов не дают доступ к машинному коду казино. Таким образом онлайн казино не может подкручивать процент отдачи игрового автомата. И поэтому просто не может существовать каких либо программ для выигрыша. И если Вам кто то пытается продать софт для заработка в игровых автоматов, то это не правда и обман.

Схемы в телеграмм каналах это правда?

Сам лично играть по ним не пробовал, поэтому не чего не могу сказать. Но слышал, не очень хорошие отзывы.

Есть ли лимиты на выигрыш?

У казино лимитов на выигрыш нету. Но играя по моим схемам в слоты, я не рекомендую снимать большие суммы. Заведите не сколько аккаунтов и снимайте не большие суммы. Не будет подозрений и дополнительных проверок личности.

Как выиграть в игровые автоматы на телефоне?

Играя по схемам не важно на чем играть, то есть ПК или телефон андроид. Советую новичкам с начало играть на телефоне в доме режиме бесплатно. Официальный сайт казино автоматически переведет вас в мобильную версию сайта.

Как выиграть в казино Вулкан с 50 рублей?

Реально можно выиграть в казино Вулкан с 50 рублей и с 100 рублей. Главное правильно выбрать стратегию и строго придерживаться схеме игры. Медленно поднимаем баланс по минимальным ставкам и только затем поднимаем количество линий.

Как выиграть в игровые автоматы и какие реально дают выиграть деньги?

В какой конкретно играть игровой автомат выбирать вам. По мне так которые реально дают выиграть деньги это: Crazy Monkey (Обезьянки), Fruit Cocktail (Клубнички), Resident (Резидент), Keks (Кекс), Book of Ra (Книга Ра). Будут и новые схемы выигрыша в другие игровые автоматы. Пока еще проверяю.

Как сделать автомат из дерева своими руками поэтапно

Честно говоря, идея совсем не нова. Семь лет назад я уже рассказывал на Habr’е как сделать свой ретро-игровой центр на основе Raspberry Pi. Тогда я ограничился лишь настройкой малинки, в перспективе подумывая добавить к малинке полноценные кнопки и корпус. Но на том дело и кончилось.

На Хабре были и другие достойные публикации о создании игрового автомата:

Итак, значит интересует тема своей, «домашней» аркады многих людей. Поэтому, поделюсь и своей разработкой.

Проектирование

Для начала нужно определиться с идеей. К началу проекта я знал только два тезиса:

Для автомата так же нужен какой-нибудь дисплей. В идеале для ретрогейминга нужно использовать экран 4:3, но такого у меня не осталось, специально покупать — это вступать с конфронтацию с внутренней жабой. А вот неплохой альтернативной является использовать матрицу от ноутбука. У меня лет восемь как лежит ноутбук Fujitsu Siemens Amilo 3438G со сгоревшей видеокартой и уже не помню куда выпотрошенной памятью и жёстким диском. Так как дисплей только 17 дюймов, ради интереса в проекте можно было бы использовать и динамическую подсветку, визуально расширяющую размер экрана.

Вооружившись этим знанием идём рисовать макет. Для отрисовки я использовал SketchUp.

Нарисовать мне, очень далекому от 3D графики человеку, макет автомата в SketchUP — дело одного вечера. Конечно, точность этого инструмента не самая идеальная, но в целом прикинуть с точностью до 1-2 сантиметров как будет выглядеть будущий автомат — можно. Натягиваем текстуры, любуемся.

В качестве материала я буду использовать мебельные щиты (дерево, сосна) — из-за лёгкости её обработки. Но, в целом никто не мешает использовать МДФ, ДСП или фанеру. Автомат я планирую делать из двух частей — из верхней (собственно автомата, «bartop») и нижней — стола. Высоту стола я выбрал равной 90 см., что даст высоту до кнопок в 105 см. Здесь стоит сказать, что высота стола зависит от роста того, кто будет играть в автомат, и от расположения, наклона экрана и панели с кнопками. То есть, как правило, высота панели с кнопками колеблется от 85 до 115 см от пола. Экран лучше ставить напротив лица играющего, но в случае с bartop это взаимоисключающие вещи, и поэтому делаем наклон экрана в 20-30 градусов, а наклон панели в половину этого значения. Экран в обязательном порядке закрываем оргстеклом — во-первых между матрицей и панелью у меня будет щель в 5 сантиметров по периметру для подсветки, а во-вторых это просто эстетично.

Заказываем щиты, уголки, саморезы, рояльную петлю (250мм) для люка обслуживания, замочек для дверцы, сетку, оргстекло и краску в строительном магазине (у меня вышло по расчётам 8 метров панелей с учётом обрезков, пачка саморезов 3.5х16мм 200шт, и уголков 30х30мм штук 20). Все панели я буду красить в чёрный цвет, а торцы панелей, канты — в цвет «фуксия». В идеале на канты следовало бы надеть ПВХ-бордюр. Но я, увы, не нашёл нужного мне цвета. Так что обойдусь краской. Внутреннюю часть панелей я тоже в обязательном порядке крашу чёрным цветом, так как из-за щели для подсветки внутренность просматривается, и для эстетики важно всё держать в одном стиле.

Так же обязательно подготавливаем шаблоны для точной вырезки боковых панелей и панели для кнопок. Я использовал готовые шаблоны Starcade (с небольшими изменениями, правда — чуть уменьшил размер вывески, плюс добавил отверстия для hotkey и для выключателя). Кстати, почитайте оригинал, там годный DIY на английском.

Как сделать автомат Шмайсер

Смастерить автомат из дерева можно разными способами. Все зависит от вашего мастерства и материалов, которые есть под рукой.

Чтобы изготовить модель автомата понадобится:

Доски или рейки, которые будут использоваться должны быть длинной не менее 50 сантиметров. Первую рейку вдоль распиливаем посередине, оставляя только треть. В то время как нижнюю часть нужно удалить. Вторую рейку разделяем на два не равных отрезка. Более длинная часть будет магазином, а короткая рукояткой будущего автомата.

Заготовленные части изделия необходимо отшлифовать, при помощи наждачной бумаги. После чего скрепите все детали, используя клей.

Также любому оружию необходима мушка. Её смастерите из гвоздя, аккуратно вбив в верхней части дула. Похожим образом сделайте спусковой крючок. На боковой части автомата прикрепите шпингалет, в качестве затвора.

Столярка

Сверлим отверстия под кнопки и динамики (перовым сверлом или кольцевой пилой). Для кнопок нужны отверстия диаметром в 24мм, для стика — 14мм, для динамиков — в зависимости от их размеров (у меня — 30мм).

Обязательно ошкуриваем канты. Боковые канты и торец панели с кнопками закругляем.

Красим заготовки чёрной краской (в зависимости от краски в один или несколько слоёв, обязательно дожидаясь полного высыхания, чтобы не получить вздутия и трещин).

Далее красим канты краской-лаком «фуксия».

По окончанию столярных и лакокрасочных работ можно (не обязательно) высохшие панели и канты (которые не будут оклеены плёнкой) покрыть яхтным лаком для долговечности и износостойкости.

Электрика и электроника

Поначалу у меня была устойчивая идея сделать автомат «из хлама» — из того, что было — начиная от старой матрицы, до старой Raspberry Pi v1.0 которая собственно и работала «ретро-игровым центром» ещё семь лет назад. Но затем пришло понимание, что проект получается не сильно бюджетным (даже в части корпуса), и раз делать автомат, то нужно его делать качественно. И раз свою внутреннюю жабу мне придётся потеснить, то заодно стоит и обзавестись новой Raspberry Pi, потому как, исходя из опыта использования первой ревизии она не сильно подходит для работы в аркадном автомате. Во-первых, на ней либо не работают, либо сильно тормозят игры на MAME (собственно с игровых автоматов), так и многие игры с N64 и PS1 неиграбельны. Во-вторых, настройка Hyperion для динамической подсветки превращается в боль, так как в старой RetroPie нужных библиотек нет, а при попытке оные установить оказывается, что многие репозитарии со старыми версиями мертвы. А новая RetroPie, даже со сборками под старые ревизии сами по себе тормозят. Поэтому берём и заказываем Raspberry Pi 4 на 4Gb, обязательно в дополнение взяв радиаторы (можно с вентиляторами) для оной. Берём microsdhc карту (например на 64Gb), адаптер питания USB type-C на стабильные 3-4А. А так же провод microHDMI — HDMI для подключения к матрице.

Теперь аккуратно разбираем ноутбук.

Извлекаем оттуда матрицу, узнаём её точное название.

Заказываем LVDS-драйвер для матрицы ноутбука. Обязательно сверяемся с описанием, что LVDS-драйвер поддерживает нашу матрицу, обязательно уточняем у продавца, что это так. На Aliexpress полно разных вариаций плат, часто отличающихся набором входов\выходов. Для автомата собственно нам нужен вход HDMI, выход на LVDS интерфейс матрицы, выход на подсветку матрицы и крайне желательно выход на динамики (т.е. выход со внутреннего усилителя на два динамика). В моём случае плата содержит 4-пиновый разъём с выходом под два одноваттных динамика по 8 Ом каждый. В комплект должен идти так же блок питания на 4 ампера 12 вольт, но если нет, заказываем и его.

Заказываем кнопки. Выбор сейчас огромный, можно найти под любой дизайн и вкус. У меня например такие.

Берём два метра адресной LED-ленты SK9822 (или APA012) и адаптер питания к ней. В зависимости от плотности светодиодов выбираем блок питания от 2 до 6 ампер. Для удобства ещё возьмём уголки для соединения ленты на поворотах.

Так же берём 12-вольтовую ленту метр-два под вывеску. Я брал самую дешевую и трансформатор на 15Вт к ней (SMD3528 60 диодов\4.8вт на метр, 2м).

Ну и по мелочи закупаем:

В итоге наш автомат будет всегда включен в розетку, далее по ключу на фронтальной панели его можно будет «завести». От главного выключателя питание идёт на обычную 220в розетку, в которую подключены все остальные адаптеры. 12-вольтовый адаптер (15-ваттный) запитан от розетки дополнительным проводом (к клеммам).К этому адаптеру подключаем светодиодную ленту и вентилятор.

Когда придёт плата LVDS-драйвера, подключаем её к питанию и матрице (соединяем LVDS и питание подсветки), а так же подключаем HDMI к источнику изображения (той же малинке). Если всё подключено правильно, то матрица должна сразу завестись и появится изображение. Возможно, немного нужно будет откалибровать цвета и яркость. Всё делаем через пульт. Так же берём и подключаем к разъему помеченному как CN20 на плате штекер JST, не забыв припаять к нему два аудипровода, а к ним, соблюдая полярность, два динамика. В моей плате разводка такая:

[ +LEFT, GROUND, GROUND, +RIGHT ]

Для того, чтобы подключить динамическую подсветку, режем ленту SK9822 на четыре части и соединяем уголками. К разъемам питания на ленте подключаем с правильной полярностью разъем быстрого соединения (затем соединим с 5В блоком питания), а контакты на самой ленте подсоединяем к GPIO 19 и 23 пинам на малинке, не забыв обязательно еще соединить землю, чтобы избежать мерцания ленты.

Ленту закрепляем на двухсторонний скотч на обратной стороне матрицы. Скорее всего штатный липкий слой будет отваливаться, поэтому используем какую-нибудь сверхпрочную ленту (у меня на ней две кочерги висят и не отрываются), но приклеиваем ленту к матрице аккуратно, стараясь надавливанием не повредить хрупкую и нежную матрицу.

Автомат из бумаги который стреляет

Приготовьте для работы: цветную бумагу, клей, скотч, ножницы.

Приступаем к изготовлению игрушки:

б) продвиньте рычаг вперед и закройте зазор;

в) наберите воздуха и что есть мочи дуньте в углубление, находящееся рядом с прикладом.

Остальные пули можно засовывать в нижнюю часть приклада.

Настраиваем софт

За прошедшие года RetroPie стала конфеткой и почти настроек не требует — достаточно прошить образ системы и подключить любые контроллеры — и автомат готов. Но всё-такие кое-что нужно рассказать, учитывая наши дополнения.

Скачиваем образ RetroPie (под четвёртую малинку). Прошиваем нашу microsd карточку например BalenaEtcher или Win32Imager (если используем Windows, конечно). Выходим в консоль. Далее устанавливаем статический адрес для нашей малинки (чтобы было удобнее перекидывать ROM’ы):

sudo nano /etc/dhcpcd.conf

Добавляем\правим строки на наш желаемый IP и IP наш роутер

interface wlan0 # или eth0 если малинка подключена по ethernet static ip_address=192.168.0.66/24 static routers=192.168.0.1 static domain_name_servers=192.168.0.1. 8.8.8.8

Так же обязательно включаем SSH (для закачки ROM’ов через сеть) и SPI (для управления подсветкой):

Идём в Interfacing Options:

Включаем SSH и SPI, сохраняем и перезагружаем малинку.

Динамическая подсветка

Теперь устанавливаем Hyperion для управления подсветкой. На выбор можно поставить «старый» Hyperion или Hyperion NG.

Чтобы поставить старый достаточно использовать установочный скрипт, скачиваем его:

На Raspberry Pi 3 скрипт заведётся, а вот про четвёртую малинку скрипт уже не знает, поэтому правим его:

Делаем скрипт исполняемым:

sudo chmod +x install_hyperion.sh

Разницы для Hyperion между третьей и четвёртой малинкой нет, поэтому по факту мы использовали ту же сборку, что предполагается использовать на третьей. Далее останется настроить Hyperion через Hypercon (например на Хабре есть статья на эту тему).

Альтернативно, что более удобно, используем новый Hyperion NG. Но, правда, его нам придётся собрать. Для этого выполняем:

Теперь нужно прописать Hyperion NG как сервис, чтобы он загружался с нужной конфигурацией при загрузке малинки. Для этого создаём файл hyperion.service с содержимым:

И (пере)запускаем сервис:

# убеждаемся, что hyperion не запущен, если запущен, останавливаем и убираем службу systemctl status hyperion.service sudo systemctl stop hyperion.service sudo systemctl disable hyperion.service # добавляем hyperion в качестве сервиса, чтобы он грузился при загрузке sudo cp hyperion.service /etc/systemd/system/hyperion.service sudo systemctl start hyperion.service

Теперь Hyperion NG будет доступен через web-интерфейс. Идём туда, вбив в браузере:

Внимание! Захват экрана происходит только при наличии подключенного экрана. Если вы попытаетесь посмотреть лог Hyperon’a с отключенным экраном (отключенным HDMI), то увидите пачку ошибок DispmanX. Сразу после подключения всех проводов захват изображения начнёт работать, а светодиоды динамически подсвечиваться в зависимости изображения на экране.

Как автоматы делают

В современном мире почти все малыши фактически флегмантичны к игрушкам. Еще больший энтузиазм, на данный момент, вызывают электронные девайсы. Непременно, каждый родитель обеспокоен сиим и пробует приобщить малыша к играм с настоящими предметами.

Одним из самых наилучших методов, которым можно отучить малыша от виртуальных миров – это сделать игрушку совместно с ним. Автомат, выполненный своими руками, станет хорошей игрушкой, с которой можно чрезвычайно забавно провести время. А ежели получится сохранить, то он будет хорошим сувениром «из детства», влекущим за собой массу приятных воспоминаний.

Есть несколько методов, которыми можно сделать автомат. Все зависит от того сколько времени и сил вы готовы вложить в поделку. Еще одним принципиальным фактором является, наличие всех нужных инструментов. Ведь, далековато не у каждого есть в запасе целый набор для столярного ремесла.

Если ребенок, для которого предназначено изделие довольно взрослый, то можно дополнительно разнообразить игрушку. А конкретно добавить функцию стрельбы.

Главное помните, чтоб не омрачать процесс сотворения древесного автомата, не стоит также забывать о простых правилах сохранности. Берегите руки при работе с режущими инструментами. Заблаговременно приобретите защитную маску и респиратор, для работы на шлифовальном станке или с наждачной бумагой.

Существует большущее количество забав, в которые вы сможете играться вкупе с детками. Непременно, это подвижные игры для улицы. При этом неотъемлемым плюсом древесной игрушки является её крепкость. Что не скажешь о пластмассовых аналогах.

Как сделать обычный автомат из дерева

Чтобы разнообразить игры собственного малыша, можно смастерить обычной древесный автомат. Это не займет много времени, но поначалу необходимо приготовить все необходимое.

Для упрощения работы распечатайте чертеж модели автомата. Чертеж без особенного труда можно отыскать в сети веб. Дальше следуйте согласно представленной ниже инструкции:

Если распечатать изображение автомата на бумаге, а опосля вырезать и употреблять в качестве трафарета, то изделие получится чрезвычайно реалистичным. Ведь все пропорции получится соблюсти.

Такой игрушечный автомат из дерева довольно прост в изготовлении, и доставит ребенку много радости.

Как сделать реалистичный автомат Калашникова

Реалистичную модель автомата, можно сделать в домашних критериях, используя при этом доступные инструменты. Итак, вот перечень вещей, которые понадобятся:

Для начала выберете нужный материал для работы. Лучше выбрать доску из сосны.

При выборе древесины для изделия, обратите внимание, что на ней не обязано быть суков либо щепок.

На древесине делаем рисунок. Маркером намечаем контур грядущего «Калашникова». Стоит учесть, что магазин будет раздельно крепиться к автомату, потому рисовать его необходимо раздельно. Когда изображение готово начинайте аккуратненько выпиливать болванку с помощью лобзика.

Далее на листе фанеры начертите два наброска боковых частей автомата. Эти детали пригодятся, что бы в будущем скрыть место крепления магазина. Фанеру для этого стоит выбрать тонкую.

Чтобы магазин накрепко крепился к основанию орудия, необходимо несколько раз примерить его и обточить. Ничто не обязано зацепляться, лишь в этом случае в процессе игры ребенку будет удобно.

На фрезерном станке придайте размер изделию. Для этого нужно снять фаску с рукояти, а также с приклада. Потом как можно лучше отшлифуйте заготовки.

Возьмите заготовленные боковые части, вырезанные из фанеры, и приклейте их к основной части автомата, обильно смазав клеем. Особенное внимание стоит уделить контуру заготовки. Опосля прижмите все детали, для наиболее надежного склеивания, и оставьте на несколько часов, до полного высыхания. В итоге, стоит еще раз отшлифовать изделие, чтоб части из фанеры не выделялись.

На завершающем шаге, займитесь окрашиванием получившейся модели автомата. Можно употреблять черную краску, или лак.

Если отдаете предпочтение краске, то используйте краску на аква базе. Она наиболее безопасна.

Чтобы магазин крепился к автомату надежнее, нужно употреблять магниты. Ежели обретенные магниты имеют форму пилюли, то до этого чем их приклеить, стоит просверлить в магазине и внутренней части автомата маленькие отверстия. Поперечник отверстий должен совпадать с поперечником магнитов. В случае ежели был приобретен магнит рулонного типа, то приклейте кусок магнита подходящей формы и размера на внутреннюю часть автомата. А на магазин в этом случае нужно приклеить железную пластинку. Клей лучше выбрать скорого высыхания, или суперклей.

Теперь автомат из дерева готов. Эта модель орудия чрезвычайно увлекательна и реалистична, а означает непременно будет воспользоваться спросом в кругу детей.

Как сделать игрушечный автомат и дерева

Прежде чем приступить к работе над будущей игрушкой пристально прорисуйте эскиз грядущего автомата и перенесите его на материал, из которого будет выполнено изделие. При этом каждую деталь необходимо прорисовать отдельно.

Убедитесь что весь набор инструментов нужных для работы находится у вас под рукою. Для начальной отделки необходимы: молоток, стамеска, топорик, рубанок, ножовка по дереву, ножовка по сплаву, дрель, уровень.

Для заготовки следует выбирать древесину из хвойных пород. А на «болванке» оставлять не наименее 15% материала в качестве запаса. Это требуется для следующей корректировки формы изделия. Все элементы грядущего автомата вырезаются отдельно.

После того как все детали вырезаны из дерева, необходимо перебегать к шагу шлифования. Для заслуги подходящего результата используйте последующую последовательность. Поначалу обработайте каждую деталь при помощи ратфилей. Потом используйте наждачную бумагу поначалу крупную, а следом маленькую, чтоб довести поверхность изделия до нужного уровня гладкости.

На крайнем шаге, займитесь оформлением будущей игрушки. Для этого поверхность дерева покройте лаком, лучше в два слоя. Места, где будет нанесена краска, предварительно загрунтуйте.

Дайте игрушечному автомату высохнуть. И сможете приступать к игре.

Как сделать автомат Шмайсер

Смастерить автомат из дерева можно различными методами. Все зависит от вашего мастерства и материалов, которые есть под рукой.

Чтобы сделать модель автомата понадобится:

Доски либо рейки, которые будут употребляться должны быть длинноватой не наименее 50 см. Первую рейку вдоль распиливаем в центре, оставляя лишь третья часть. В то время как нижнюю часть необходимо удалить. Вторую рейку разделяем на два не равных отрезка. Наиболее длинноватая часть будет магазином, а маленькая ручкой грядущего автомата.

Заготовленные части изделия нужно отшлифовать, при помощи наждачной бумаги. Опосля чего же скрепите все детали, используя клей.

Также хоть какому оружию нужна мушка. Её смастерите из гвоздя, аккуратненько вбив в верхней части дула. Схожим образом сделайте спусковой крючок. На боковой части автомата прикрепите шпингалет, в качестве затвора.

На завершающем шаге, еще раз отшлифуйте будущую игрушку наждачной бумагой. Опосля покройте весь автомат краской темного цвета. И дайте изделию подсохнуть.

Теперь можно с наслаждением играться таковым автоматом и одерживать новейшие победы.

Как сделать обычной Шмайсер

Очень нередко бывает, что нет достаточного количества времени на создание сложной модели автомата. Но это не неувязка, ведь, обычный Шмайсер можно смастерить из подручных материалов. Понадобятся:

Одну из реек разделите на две части. Лучше, чтоб одна из половин была длиннее другой.

На 2-ой рейке выпилите несколько кусков в области грядущего ствола. Также в противоположной части, отпилите кусочек древесины таковым образом, чтоб вышел острый угол. Это будет импровизированный приклад, автомата.

В завершении при помощи гвоздей прикрепите магазин, и рукоять к основной части игрушки.

Как сделать муляж автомата из дерева

Зачастую хорошим материалом для сотворения муляжа является рядовая фанера. Воспользовавшись одним из способов можно без труда сделать модель автомата своими руками.

Для работы пригодятся последующие «базовые» инструменты и принадлежности:

Для сотворения реального муляжа, необходимо заблаговременно отыскать, эскиз реального автомата. Лучше чтоб на чертеже были указаны все четкие размеры.

Когда все составляющие грядущего муляжа уже вырезаны из фанеры, нужно склеить их и накрепко скрепить, до полного высыхания. В этом процессе чрезвычайно полезны будут струбцины. Они довольно накрепко зафиксируют все детали вместе.

Чтобы «болванка» обрела форму подходящего автомата, нужно воссоздать все отверстия и выемки. Используйте для этого лобзик, сначала высверлив отверстия, а опосля придав им форму.

Муляж, непременно должен иметь реалистичный вид. А означает необходимо будет как следует потрудиться. Ежели нет достаточного количества опыта при работе с резцами, лучше начать с наиболее обычных деталей. В неприятном случае, можно случаем разрушить изделие и работу придется начинать с нуля. Но, итог, должен повеселить своим сходством с оригиналом.

Отдельное внимание уделите шлифовке. Для придания нужной гладкости кропотливо обработайте, муляж наждачной бумагой. Поначалу прогуляйтесь по всей поверхности наждачной бумагой с большими зернами. К примеру, с маркировкой М – А опосля используйте маленькую бумагу для чистовой отделки.

Конечно же, нужно окрасить муляж. При этом обратите внимание, что цвета должны совпадать с оригиналом, данной модели автомата. Выбирайте краски подходящих оттенков.

Как сделать автомат стреляющий резинками

Любую модель автомата, представленную выше можно модифицировать, ежели добавить возможность стрельбы.

Самый обычной метод это прикрепить к одной из сторон автомата маленькой черенок. Также может подойти узкая рейка. Установить «спусковой механизм» можно как сверху, так и сбоку.

Собираем воедино

Одной из визуальных доминант нашего автомата будет его визуальное оформление, а если точнее, то наклейки на корпус. Для того, чтобы всё получилось красиво, идём в графический редактор, берём изображения и подготавливаем их для макетов в масштабе 1 к 1 с размером печати. Устанавливаем профиль CMYK. В идеальном мире лучше иметь разрешение для печати 250-300 пикселей на дюйм, но, в моём случае, у исходников было разрешение только в 95 пикселей на дюйм, и, опережая события, скажу, что тоже вышло отлично и даже вблизи особого «мыла» нет.

Идём в типографию и заказываем все наклейки на самоклеящейся плёнке. Я выбрал глянцевую плёнку на бумажной основе. Обязательно с ламинацией. Причём это жизненно важно для тех поверхностей, с которыми будут контактировать руки игроков, то есть как минимум для панели с кнопками. Если есть такая возможность, то для панели с кнопками и стиками делаем напольную ламинацию. Альтернативно панель иногда закрывают оргстеклом, но для меня, для домашнего использования это излишне. Так же для вывески можно использовать так называемую транслюцентную плёнку, которая будет пропускать свет. Но, увы, почти все типографии отказались мне печатать маленький кусочек (20х50см), либо за этот маленький кусочек запросили цену, сравнимую со всей остальной печатью вместе взятой. Как показала практика, света двухметровой светодиодной ленты хватает с излишком даже при использовании обычной плёнки, наклеенной на оргстекло. Так что смысла в транслюцентной плётке нет никакого.

Когда плёнка придёт, наклеиваем плёнку не спеша на все поверхности, постепенно выгоняя оставшийся воздух мягкой тряпочкой. Излишки плёнки (по контуру) обрезаем максимально острым ножом, или, что лучше, лезвием бритвы.

На оклеенную панель с кнопками собственно устанавливаем кнопки. Раскручиваем гайки и закручиваем обратно в панель. Вставляем кнопки, а к кнопкам подсоединяем четыре провода: два на кнопку и два на подсветку. Плюс и минус. Прикрепляем на саморезы стики, и затем стики и все кнопки вставляем 4-пиновыми разъемами в энкодеры — с K1 по K12. Порядок не важен, всё равно всё затем конфигурируется в EmulationStation при загрузке. Единственной разницей между игроками будет одна дополнительная кнопка у первого игрока — hotkey. Для второго игрока такой кнопки нет (да и в-общем она и не нужна).

Вообще если взглянуть на энкодеры, то помимо подключения ещё четырёх кнопок (для 10-кнопочного варианта (+ две кнопки Select и Start)) есть возможность подключить ещё четыре тумблера — turbo, auto, mode, clear, а так же есть четыре двух-пиновых разъема под 2-х контактный джойстик (вверх-вниз-влево-вправо), плюс вынесенный разъем питания. Но проводов в комплекте, ни самих тумблеров нет. Ну а выход на малинку — это разъем и провод miniUSB — USB. Так что подключаем провода с двух энкодеров в разъем USB Raspberry Pi.

И, наконец, собираем корпус. Здесь всё просто. Берём шуроповёрт, уголки, и саморезы и все смежные поверхности собираем между собой.

Матрица прикреплена к передней панели на тонких блестящих алюминиевых профилях.

Вырезаем стекло на переднюю панель (очень аккуратно — оргстекло хрупкое). Ставим стекло на фронтальную панель. Стекло можно поставить на саморезы или клей, но чтобы не портить внешний вид у меня стекло просто прижимается нижней планкой вывески.

В самую последнюю очередь устанавливаем стекло на витрину, предварительно спрятав под него динамики, вклеенные в нижнюю планку вывески. Динамики закрываем сеткой. Ну, вот собственно автомат и готов. Запускаем, настраиваем кнопки (если не настроили раньше) и играем.

Disclaimer: все приведённые в статье ссылки даны исключительно для ознакомления и указания тех или иных деталей, которые я использовал для сборки автомата (или их аналогов). Никакого рекламного характера они не несут и никто мне не платил за рекламу (а могли бы). И, хотя как минимум один из ритейлеров присутствует на Хабр’е, никакого я отношения к ним не имею.

Исходя из цен на момент покупки стоимость автомата без учёта работ, инструментов (пилки, свёрла), электричества, а так же матрицы ноутбука составила:

24000 рублей, что сопоставимо со стоимость современной приставки или готового автомата с AliExpress на PandoraBox. Но… сделать что-то своими руками и уникальное — это бесценно

Как сделать автомат из «Лего»

Для изделия понадобится:

Берут и соединяют 8 белых деталей среднего размера. К ним добавляют 2 средних и 1 большую фигуру синего цвета сверху.

Поверх синих деталей крепят 3 блока (1 средний и 2 больших) того же цвета.

Одну большую деталь крепят слева, сверху и снизу добавляют два больших блока и 2 средних блока. Закончена изготовление ствола.

Продолжается сборка в другую сторону

Крепится 2 больших и 1 средняя синие детали к центральной части автомата. Завершаем центральную часть 2 средними, 1 большой и 1 маленькой деталями сверху.

Далее, сборка приклада. В правой части крепим 3 больших блока. Снизу к ним добавляем 2 больших и 1 среднюю детали. Еще один ряд вниз – 1 большой и 1 маленький блок.

Оружие из «Лего»-конструктора готово!

В современном мире многие дети практически равнодушны к игрушкам. Гораздо больший интерес, сейчас, вызывают электронные гаджеты. Безусловно, каждый родитель обеспокоен этим и пытается приобщить малыша к играм с реальными предметами.

Одним из самых лучших способов, которым можно отучить ребенка от виртуальных миров – это сделать игрушку вместе с ним. Автомат, выполненный своими руками, станет отличной игрушкой, с которой можно очень весело провести время. А если удастся сохранить, то он будет отличным сувениром «из детства», влекущим за собой массу приятных воспоминаний.

Есть несколько способов, которыми можно создать автомат. Все зависит от того сколько времени и сил вы готовы вложить в поделку. Еще одним важным фактором является, наличие всех необходимых инструментов. Ведь, далеко не у каждого есть в запасе целый набор для столярного ремесла.

Если ребенок, для которого предназначено изделие достаточно взрослый, то можно дополнительно разнообразить игрушку. А именно добавить функцию стрельбы.

Главное помните, чтобы не омрачать процесс создания деревянного автомата, не стоит также забывать об элементарных правилах безопасности. Берегите руки при работе с режущими инструментами. Заранее приобретите защитную маску и респиратор, для работы на шлифовальном станке либо с наждачной бумагой.

Существует огромное количество забав, в которые вы можете играть вместе с детьми. Несомненно, это подвижные игры для улицы. При этом неотъемлемым плюсом деревянной игрушки является её прочность. Чего не скажешь о пластиковых аналогах.
