Как сделать игровой автомат аркадный

Аркадный автомат дома своими руками

Здравствуйте, хочется немного уйти от политики и коронавируса, решил немного разбавить новости и поделиться своим проектом. Автомат выполнен в виде Bartop и стойкой превращающей его в полноразмерный. Питаю отдельные чувства именно к такому «модульнуму» формату, о преимуществах которого напишу ниже.

Все начинается с выреза заранее подготовленных деталей на ЧПУ станке. Сборка готовых деталей не вызывает вопросов, лишь по своей прихоти всегда утапливаю шляпки конфирматов в детали и приходится замазывать их шпаклевкой. Замазал – зашкурил.

Настройка и монтаж комплектующих. Кнопки и стики фирмы Sanwa как безусловного лидера по качеству. Монитор на 19 дюймов с соотношением сторон 5:4 то, что доктор прописал.
Производительный и главное компактный ПК Intel NUC с 128 SSD под систему и 1Tb под медиа файлы оболочки HyperSpin. В этом месте появляется самый важный вопрос: почему не Raspberry Pi + оболочка RetroPi? Нужна была именно платформа Windows и больше «лошадей» под капотом чем у малины. Так же необходима функция быстрого снятия самого Intel Nuc с автомата и подключение его к широкоэкранному телевизору для комфортной игры с джойстиком на диване. Инструменты для обжимки проводов для платы управления всегда под рукой. Сама плата Ipac позволяющая свести Input lag к минимуму, который не заметен в 90% игр, но очень важен в файтингах и платформерах.

Смонтированные элементы на панели управления.

Сама панель управления с лицевой стороны. Стоит обратить внимание на детали из оргстекла, расположенные поверх артов, это позволяет снизить износ самих артов от постоянного контакта с руками игрока и в целом очень красивый элемент.

На фото выше хорошо видно, как расположены комплектующие.

Тут я хотел показать процесс нанесения артов на поверхности автомата, но это довольно рутинная работа. Лучше дать глазам отдохнуть и взглянуть на объективно прекрасное.

Стойка без Bartopa.

Сам Batop. Вот тут стоит вспомнить о упомянутой в первом абзаце «модульности». Так как все комплектующие находятся в самом бартопе, то вы с легкость (открутив два болта) снимаете его со стойки и идете играть к другу.

Вид автомат с обратной стороны. Видны отверстия под вентиляцию и единственная кнопка с предохранителем на задней панели для ВКЛ/ВЫКЛ автомата.

По итогу имеем автомат с огромным количеством платформ и десятки тысяч игр разных десятилетий, в которые можно поиграть путем нажатия одной кнопки. Удобно и глаз радует. Главное эмоции, сразу вспоминаются моменты игры с «профессионалом» Mortal Kombat 3 Ultimate и его недовольные, но местами справедливые замечания, что на джойстике от Sega MD2 он бы меня в два счета уделал, а на этих «Стиках и кнопках» играть невозможно! На что я начинал читать ему нотации уходя в историю, что изначально игра была выпущена на Аркадном автомате. Все заканчивалось игрой в мой любимый аркадный футбол Super Sidekicks на платформе SNK Neo Geo, но и там победитель не менялся. Всем удачи, терпения и побольше позитивных, положительных эмоции в это нелегкое время!

Как мы делали аркадный автомат

Почти два года назад мой друг ellanorsh написал статью «Жизнь самодельного аркадного автомата». И я хотел бы рассказать продолжение нашей истории.

Ведь рассказать есть о чем. Мы побывали на ряде мероприятий, попробовали собрать денег на постройку автомата через краудфандинг и, наконец, договорились с авторами игры Shovel Knight и сделали собственный аркадный автомат с нашим дизайном.

В своих первых экспериментах мы сделали аркадную тумбочку на китайской jamma плате, которая через полгода вышла из строя.

Но за это время мы успели свозить тумбочку на Старкон, Гик Пикник и еще пару мероприятий поменьше. Везде к нашей икеевской аркадной тумбочке выстраивалась очередь. Выглядело это как-то так:

Во время мероприятий мы старались привлечь игроков в наш краудфандинговый проект на российском аналоге Кикстартера — Планета.ру. Там мы хотели собрать средства на постройку по-настоящему крутого аркадного автомата. А затем установить его в общедоступном месте Санкт-Петербурга. Реализовать наш план не получилось, но мы даже не думали сдаваться.

Затем нам захотелось не просто скопировать классический аркадный автомат, а сделать что-то то свое. В ходе всех наших экспериментов мы познакомились с кучей интересных и заинтересованных людей и наша команда разрослась от двух человек до пяти.

Примерно в то же время я поддержал на Кикстартере проект ретро-игрушки Shovel Knight. Через год после Кикстартера я получил свою игровую копию и она привела меня в полный восторг. Приключения рыцаря с лопатой, классные боссы и сочные уровни — как раз то, что нужно для нового аркадного автомата. И я решил связаться с их разработчиками, чтобы получить у них разрешение на изготовление аркадного автомата с использованием артов и собственно игры. Разработчики были в восторге от нашего предложения, и работа закипела.

Для начала мы набросали новую версию аркадного корпуса в google Sketchup, вставив Стена Ли для масштаба.

Затем сделали подробный чертеж в автокаде и с ним отправились в мастерскую для расписки и сборки каркаса.

Так как игра разработана под ПК, внутрь автомата установлен бюджетный компьютер с выведенными кнопками включения и перезагрузки.

Кнопки и джойстики для панели управления подключаются к специальным китайским платам, которые подключаются по USB и воспринимаются, как контроллеры без дополнительного ПО. Для удобного к ним доступа и удобной замены кнопок или проверки подключений было решено сделать панель управления откидывающейся, как капот автомобиля. Естественно, капот можно закрепить, чтобы лишние ручки туда не залезали.

Сам автомат выполнен из ламинированного дсп и оргстекла. Наклейки на боковинах печатались на пленке, а вот верхний титул и накладка на панель управления на специальном пластике. И тут стоит сказать, что сложности в сборке возникали на каждом этапе.

Вначале мы воевали с мастером, который целый месяц не мог приступить к распилу листов дсп, придумывая все новые и новые отговорки. После «серьезного» разговора каркас автомата был распилен и собран за неделю.

Затем право затягивать процесс сборки перешло типографии. Вначале она неделю не могла напечатать наш заказ, а потом еще неделю переделывала бракованные рулоны. Но итог стоил того! Правда, оказалось, что боковины автомата были выпилены на глазок и не совпали с чертежами и наклейками, но с этой проблемой мы справились, заклеивая пустоты полосками от бракованных версий пленки. На следующем своем автомате будем печатать иллюстрации сразу на листке дсп. И, конечно, же хотим в будущем выпиливать каркас лазером, чтобы свести погрешности к минимуму.

На готовый автомат мы поставили билд Shovel Knight, который нам предоставили разработчики игры. И для них же мы сняли небольшой демонстрационный ролик с обращением.

Вы могли заметить, что игра задумана для одного игрока, но автомат имеет пару джойстиков и два набора кнопок. Так как автомат не предусматривает наличия монетоприемника, мы также установили на него эмулятор MAME и купили оболочку Maximus Arcade, чтобы помимо рыцаря с лопатой можно было играть в «Marvel vs Capcom» и любые другие аркадные хиты.

Здесь, кстати, тоже не обошлось без сложностей. Разобраться с эмулятором MAME — та еще работенка. Нужно скачать сам эмулятор, биосы для игр, сами игры и все это должно быть между собой совместимо. Некоторых игр приходилось ставить по пять копий, чтобы выбрать среди них те версии, которые корректно запускаются, содержат меньше всего «ненужных» экранов и нормально работают в требуемом разрешении.

А сейчас, с учетом накопленного опыта, мы уже приступили к производству следующего аппарата. Постараемся избавиться от всех шероховатостей, отточить производственные процессы и оптимизировать конструкцию.

Аркадный автомат своими руками (ретрогейминг с динамической подсветкой)

Честно говоря, идея совсем не нова. Семь лет назад я уже рассказывал на Habr’е как сделать свой ретро-игровой центр на основе Raspberry Pi. Тогда я ограничился лишь настройкой малинки, в перспективе подумывая добавить к малинке полноценные кнопки и корпус. Но на том дело и кончилось.

На Хабре были и другие достойные публикации о создании игрового автомата:

Итак, значит интересует тема своей, «домашней» аркады многих людей. Поэтому, поделюсь и своей разработкой.

Проектирование

Для начала нужно определиться с идеей. К началу проекта я знал только два тезиса:

Сердцем автомата будет Raspberry Pi

У автомата будут полноценные аркадные кнопки, но всё-таки неплохо иметь возможность подключения геймпадов и клавиатуры с мышью.

Вооружившись этим знанием идём рисовать макет. Для отрисовки я использовал SketchUp.

Столярка

Обязательно ошкуриваем канты. Боковые канты и торец панели с кнопками закругляем.

Красим заготовки чёрной краской (в зависимости от краски в один или несколько слоёв, обязательно дожидаясь полного высыхания, чтобы не получить вздутия и трещин).

Далее красим канты краской-лаком «фуксия».

По окончанию столярных и лакокрасочных работ можно (не обязательно) высохшие панели и канты (которые не будут оклеены плёнкой) покрыть яхтным лаком для долговечности и износостойкости.

Электрика и электроника

Теперь аккуратно разбираем ноутбук.

Извлекаем оттуда матрицу, узнаём её точное название.

Заказываем LVDS-драйвер для матрицы ноутбука. Обязательно сверяемся с описанием, что LVDS-драйвер поддерживает нашу матрицу, обязательно уточняем у продавца, что это так. На Aliexpress полно разных вариаций плат, часто отличающихся набором входов\выходов. Для автомата собственно нам нужен вход HDMI, выход на LVDS интерфейс матрицы, выход на подсветку матрицы и крайне желательно выход на динамики (т.е. выход со внутреннего усилителя на два динамика). В моём случае плата содержит 4-пиновый разъём с выходом под два одноваттных динамика по 8 Ом каждый. В комплект должен идти так же блок питания на 4 ампера 12 вольт, но если нет, заказываем и его.

Заказываем кнопки. Выбор сейчас огромный, можно найти под любой дизайн и вкус. У меня например такие.

Берём два метра адресной LED-ленты SK9822 (или APA012) и адаптер питания к ней. В зависимости от плотности светодиодов выбираем блок питания от 2 до 6 ампер. Для удобства ещё возьмём уголки для соединения ленты на поворотах.

Так же берём 12-вольтовую ленту метр-два под вывеску. Я брал самую дешевую и трансформатор на 15Вт к ней (SMD3528 60 диодов\4.8вт на метр, 2м).

Ну и по мелочи закупаем:

Разъёмы быстрого соединения TP-001B вроде таких, 2шт+

Вентилятор 120х120 (корпусной, 12в) 1шт

Припой\флюс и т.п., если нужно.

В итоге наш автомат будет всегда включен в розетку, далее по ключу на фронтальной панели его можно будет «завести». От главного выключателя питание идёт на обычную 220в розетку, в которую подключены все остальные адаптеры. 12-вольтовый адаптер (15-ваттный) запитан от розетки дополнительным проводом (к клеммам).К этому адаптеру подключаем светодиодную ленту и вентилятор.

Когда придёт плата LVDS-драйвера, подключаем её к питанию и матрице (соединяем LVDS и питание подсветки), а так же подключаем HDMI к источнику изображения (той же малинке). Если всё подключено правильно, то матрица должна сразу завестись и появится изображение. Возможно, немного нужно будет откалибровать цвета и яркость. Всё делаем через пульт. Так же берём и подключаем к разъему помеченному как CN20 на плате штекер JST, не забыв припаять к нему два аудипровода, а к ним, соблюдая полярность, два динамика. В моей плате разводка такая:

[ +LEFT, GROUND, GROUND, +RIGHT ]

Для того, чтобы подключить динамическую подсветку, режем ленту SK9822 на четыре части и соединяем уголками. К разъемам питания на ленте подключаем с правильной полярностью разъем быстрого соединения (затем соединим с 5В блоком питания), а контакты на самой ленте подсоединяем к GPIO 19 и 23 пинам на малинке, не забыв обязательно еще соединить землю, чтобы избежать мерцания ленты.

Ленту закрепляем на двухсторонний скотч на обратной стороне матрицы. Скорее всего штатный липкий слой будет отваливаться, поэтому используем какую-нибудь сверхпрочную ленту (у меня на ней две кочерги висят и не отрываются), но приклеиваем ленту к матрице аккуратно, стараясь надавливанием не повредить хрупкую и нежную матрицу.

Настраиваем софт

Скачиваем образ RetroPie (под четвёртую малинку). Прошиваем нашу microsd карточку например BalenaEtcher или Win32Imager (если используем Windows, конечно). Выходим в консоль. Далее устанавливаем статический адрес для нашей малинки (чтобы было удобнее перекидывать ROM’ы):

Добавляем\правим строки на наш желаемый IP и IP наш роутер

Так же обязательно включаем SSH (для закачки ROM’ов через сеть) и SPI (для управления подсветкой):

Идём в Interfacing Options:

Включаем SSH и SPI, сохраняем и перезагружаем малинку.

Динамическая подсветка

Теперь устанавливаем Hyperion для управления подсветкой. На выбор можно поставить «старый» Hyperion или Hyperion NG.

Чтобы поставить старый достаточно использовать установочный скрипт, скачиваем его:

На Raspberry Pi 3 скрипт заведётся, а вот про четвёртую малинку скрипт уже не знает, поэтому правим его:

Делаем скрипт исполняемым:

Разницы для Hyperion между третьей и четвёртой малинкой нет, поэтому по факту мы использовали ту же сборку, что предполагается использовать на третьей. Далее останется настроить Hyperion через Hypercon (например на Хабре есть статья на эту тему).

Альтернативно, что более удобно, используем новый Hyperion NG. Но, правда, его нам придётся собрать. Для этого выполняем:

Теперь нужно прописать Hyperion NG как сервис, чтобы он загружался с нужной конфигурацией при загрузке малинки. Для этого создаём файл hyperion.service с содержимым:

И (пере)запускаем сервис:

Теперь Hyperion NG будет доступен через web-интерфейс. Идём туда, вбив в браузере:

Controller type == apa102

RGB byte order == BGR

Внимание! Захват экрана происходит только при наличии подключенного экрана. Если вы попытаетесь посмотреть лог Hyperon’a с отключенным экраном (отключенным HDMI), то увидите пачку ошибок DispmanX. Сразу после подключения всех проводов захват изображения начнёт работать, а светодиоды динамически подсвечиваться в зависимости изображения на экране.

Настройки RetroPie

В-первых, добавим музыку в меню. Для этого устанавливаем mpg123:

Добавляем старт музыки при старте оболочки:

Создаём, если их нет, два файла:

Делаем файлы исполнимыми:

Перед # RETROPIE PROFILE END добавляем:

И теперь туда можем накидать немного фоновой музыки.

И добавляем путь к видео (например /home/pi/RetroPie/screensavers/screensaver_2.mp4) в параметр video:

Ну ещё устанавливаем и настраиваем темы (ES Themes), например по цветовой гамме ко мне вписался отлично cyberpunk. Так же можно например вместо runcommand показывать изображения. И ещё. ладно, хватит! Тюним, настраиваем, сохраняем, выключаем.

Собираем воедино

Одной из визуальных доминант нашего автомата будет его визуальное оформление, а если точнее, то наклейки на корпус. Для того, чтобы всё получилось красиво, идём в графический редактор, берём изображения и подготавливаем их для макетов в масштабе 1 к 1 с размером печати. Устанавливаем профиль CMYK. В идеальном мире лучше иметь разрешение для печати 250-300 пикселей на дюйм, но, в моём случае, у исходников было разрешение только в 95 пикселей на дюйм, и, опережая события, скажу, что тоже вышло отлично и даже вблизи особого «мыла» нет.

Идём в типографию и заказываем все наклейки на самоклеящейся плёнке. Я выбрал глянцевую плёнку на бумажной основе. Обязательно с ламинацией. Причём это жизненно важно для тех поверхностей, с которыми будут контактировать руки игроков, то есть как минимум для панели с кнопками. Если есть такая возможность, то для панели с кнопками и стиками делаем напольную ламинацию. Альтернативно панель иногда закрывают оргстеклом, но для меня, для домашнего использования это излишне. Так же для вывески можно использовать так называемую транслюцентную плёнку, которая будет пропускать свет. Но, увы, почти все типографии отказались мне печатать маленький кусочек (20х50см), либо за этот маленький кусочек запросили цену, сравнимую со всей остальной печатью вместе взятой. Как показала практика, света двухметровой светодиодной ленты хватает с излишком даже при использовании обычной плёнки, наклеенной на оргстекло. Так что смысла в транслюцентной плётке нет никакого.

Когда плёнка придёт, наклеиваем плёнку не спеша на все поверхности, постепенно выгоняя оставшийся воздух мягкой тряпочкой. Излишки плёнки (по контуру) обрезаем максимально острым ножом, или, что лучше, лезвием бритвы.

И, наконец, собираем корпус. Здесь всё просто. Берём шуроповёрт, уголки, и саморезы и все смежные поверхности собираем между собой.

Матрица прикреплена к передней панели на тонких блестящих алюминиевых профилях.

В самую последнюю очередь устанавливаем стекло на витрину, предварительно спрятав под него динамики, вклеенные в нижнюю планку вывески. Динамики закрываем сеткой. Ну, вот собственно автомат и готов. Запускаем, настраиваем кнопки (если не настроили раньше) и играем.

Disclaimer: все приведённые в статье ссылки даны исключительно для ознакомления и указания тех или иных деталей, которые я использовал для сборки автомата (или их аналогов). Никакого рекламного характера они не несут и никто мне не платил за рекламу (а могли бы). И, хотя как минимум один из ритейлеров присутствует на Хабр’е, никакого я отношения к ним не имею.

Исходя из цен на момент покупки стоимость автомата без учёта работ, инструментов (пилки, свёрла), электричества, а так же матрицы ноутбука составила:

История создания Аркадных автоматов для серьезного заказчика с несерьезным дизайнером

Всем привет! В этой статье я расскажу историю создания двух Аркадных автоматов с играми для них, и попутно ответим на вопросы:

— Как сделать то, чего никогда не делал

— Как установить LED панель на 32 дюйма куда угодно

— Как найти дизайнера и потерять покой

— Важные уроки жизни: Сжатые сроки. Грабли для каждого?

Глава 1. Воодушевляющее начало

В очередной раз читая новости и украдкой поглядывая на календарь, чтобы посмотреть сколько дней осталось до конца этого удивительного и насыщенного событиями года, мне захотелось поделиться доброй историей. Давайте отвлечемся от коронавируса и курса доллара, глубоко вдохнем, расслабимся и вспомним 2015 год.

Чем он примечателен? США снова дружат с Кубой, Skyrim уже 4 года, а Плутон застукали нагишом. Я же в тот далекий год получил интересный заказ на изготовление двух аркадных автоматов для крупной сети квестовых комнат. До него все автоматы делались для себя и исключительно как хобби.

Переговоры с заказчиком

При первом разговоре с заказчиком стало понятно, что все будет по «взрослому». Договор, четкое ТЗ на разработку двух игр, ТЗ на проектировку и изготовление двух аркадных автоматов. Вишенкой на торте сроки изготовления в 37 дней.

По ТЗ задачей автоматов было предоставить 2 игры для последовательного прохождения командой игроков от 2-4 человек. Прописывалось время прохождения, условия и другие параметры игры. Отдельным пунктом была интеграция автоматов и игр по заданным протоколам с проектом квест комнаты и желание видеть автоматы в эстетике фильма Трон. К данному фильму я был не равнодушен и принялся изучать ТЗ более подробно, внимательно выискивая дополнительный интерес к проекту.

Классический корпус

Первый автомат должен иметь корпус схожий с классическим, управление в виде 5 кнопок, начинкой из PC и экраном в 19 дюймов. Просто и надежно. Смотрим дальше.

Cocktail Table

Qix (1981)

На первом автомате будет крутиться классическая слот игра на 4 барабана. Игроки вовремя останавливают каждый барабан по очереди и запоминают выпавшие символы для дальнейшего прохождения квеста.

Второй автомат станет гордым обладателем наследия игры QIX 1981 года. Механику оставляем, остальное наше. Необходимо аккуратно открыть всю картинку на экране. Запомнить и дальше по квесту.

Успеть за 37 дней

Определим основные задачи:

— Спроектировать и собрать два Аркадных автомата

— Разработка двух игр, работающих последовательно и в связке с оборудованием квест комнаты

— Сделать проект за 37 дней

К умопомрачительному сроку изготовления для полноты картины стоит добавить один несущественный нюанс. Каждый день просрочки равен штрафной неустойке в 4000 рублей. Какая ерунда по сравнению с чувством сборки ранее неизведанного корпуса и возможностью установить LED панель на 32 дюйма в Аркадный автомат.

Глава 2. Приступаем к работе

Начнем с основы, железо. Тут все обыденно. На классическом автомате из органов управления только 4 кнопки с подсветкой. На коктейльном два аркадных стика и по паре кнопок с каждой стороны. В обоих случаях мозгами для системы выступает ПК с Windows на борту.

Игры для автоматов

Не забываем про сроки и запускаем разработку игр параллельно с проектировкой и сборкой корпуса.

Признаюсь, игры я делать не умею. Всех, кто связан с программированием считаю магами и волшебниками. Как сделать то, что не умеешь? Есть 100% работающий метод, записывайте. Найти профессионалов и доверить работу им. Не будем спорить с опытом предков и поступим так же. Нашел братьев Белорусов с игровой студией, скинул им ТЗ и после многочисленных правок и доработок игры были готовы. Задачу интеграции игр с помощью протоколов в систему квест комнаты и возможность удаленного управления администратором тоже реализовали.

Cocktail Table Классический корпус

Движемся дальше. Корпуса. Вопросов по классическому Аркадному автомату не было. Берем наш любимый корпус в виде «Bartop», фаршируем его ПК железом и добавляем к нему стойку. Не забываем про модульность конструкции, верхняя часть при необходимости легко снимается со стойки.

Проектирование коктейльного автомата заставило задуматься о габаритах, расположении элементов управления и способе установки 32 дюймового экрана с защитой от вандальных действий. В защите нужна была надежность и приятная глазу внешность. Выбор пал на стекло, оно нашлось в профильной компании. Определили вид, толщину и порезали по размерам. На всякий случай сделали две детали, про запас.

3D модели автоматов

Наглядные 3D модель автоматов, которые можно покрутить повертеть. Удобно. Берем несколько листов МДФ на 16мм и отправляем на резку. МДФ это мощь, надежность и тяжесть! До сих пор не понимаю почему не использовал ЛДСП. Молодо зелено.

Глава 3. Если друг оказался вдруг

Основной темой в оформлении автоматов была выбрана стилистика вселенной фильма Трон. Справедливо решив, что моего опыта на уроках ИЗО в 3 классе недостаточно я приступил к поискам профессионала в этом деле. Открыл фриланс биржу и отсортировав по нужным мне параметрам его нашел (не делайте так). Все было при нем. Огромный опыт, шикарное портфолио, работа с крупными брендами и т.д. Скинул ему ТЗ, уточнил цену и сроки. Оплатил и стал ждать чуда.

Арты

Долго ждать не пришлось, получил работу, подходящую по стилистике, но не подходящую по размерам для печати. Ответом было – «У меня в программе другие размеры». Проверил, файл с деталями верный, как и размеры. Он готов поменять размеры за дополнительную плату. Соглашаюсь (не делайте так) и оплачиваю доработку. Получаю растянутый файл по разрешению без изменения детализации самого рисунка. Не векторный. Бонусом ко всему заказу было добавление меня в черный список сразу после скинутого архива с файлами. Занавес.

Directed by.

Столкнувшись с такой вопиющей вселенской несправедливостью, надолго разочаровываюсь в фриланс биржах и дизайнерах, в частности. Сахара в этот горький напиток, преподнесенный судьбой, добавляет хороший человек, который исправляет весь рисунок и доводит его до уровня печати с детализацией. Урок усвоен, опыт получен.

Отдаем в печать. Плотная самоклейка с антивандальным покрытием, доступна в любом крупном рекламном агентстве.

Глава 4. Результат и выводы

Собираем корпус и клеим Арты. Фото сборки корпусов и нанесение Артов, к сожалению, не сохранились. Дальше было недолгое тестирование и шлифовка игр. Контрольные прогоны по взаимодействию с квест комнатой и упаковка перед отправкой. Не ругайте за отсутствие хороших финальных фото и видео, поставленные сроки совсем выбили из головы необходимость данных действий.

Мы успели. Успели за 37 дней спроектировать и собрать два аркадных автомата, один из которых в новом для нас корпусе. Разработать и наладить работу двух игр на них. Получили бесценный опыт работы с заказчиком и познакомились с великолепными людьми, настоящими профессионалами своего дела.

Я благодарен заказчику. За работу по договору, за внятные и четкие ТЗ, за адекватность и поддержку на всем этапе работы. Это прозвучит странно, но главная благодарность за сжатые сроки, именно не иллюзорная возможность попадать на 4к рублей каждый день, двигали проект вперед. Спасибо братьям Белорусам за игры, дизайнеру за жизненные уроки и Арты.

Какие уроки я усвоил для себя:

— Соблюдайте условия договора и ТЗ

— Не судите людей по обертке

— Делегируйте работу профессионалам

— Ставьте реальные сроки

— Запускайте процессы параллельно, чтобы не тормозить разработку

Увидели ничем не занятое место? Установите туда LED панель на 32 дюйма. Спасибо что дочитали статью до конца и будьте счастливы!

Делаем Аркадный автомат с купюроприемником и монетоприемником

Хочу рассказать вам об опыте создания Аркадного автомата с купюроприемником и монетоприемником. Статья не претендует на пошаговое руководство по сборке, скорее является целью поделиться своим опытом и мыслями. Во всех успешных книгах по успешному успеху пишут, что бизнес нужно масштабировать. Кто я такой, чтобы спорить с книгой. Поэтому, строить будем сразу три штуки. Пожалуй, достанем инструменты и начнем собирать.

Детали перед сборкой

Собираем корпус

Чертим и готовим детали, заранее предусматривая все технические отверстия, расположение комплектующих и их крепления, размещение элементов управления. Немного пошевелить извилинами заставляет установка и размещение деталей монетоприемника и купюроприемника, так как размеры технического отсека в стойке очень ограничены. Не стоит забывать об идее независимой «головы» самого аппарата, конструкция должна позволять свободно снимать верхнюю часть аркадного автомата и использовать без алчных порывов, только для игры и удовольствия. Скидываем на резку ребятам с ЧПУ, материал ЛДСП 16 мм черный матовый. Забираем и легкой рукой с шуруповертом соединяем детали.

Комплектующие

Вооружаемся комплектующими. В нашей обойме имеется два стика управления, 16 разноцветных кнопок в «американском» стиле с полным обвесом в виде подсветки, проводов и платы, к которой все это подключается. Кнопки Start двух игроков. Гнездо питания с предохранителем. Блок питания с возможностью выдавать как 12, так и 5 вольт. Это важно, так как нам необходимо запитать от него подсветку кнопок, звук и саму плату с играми. Возникает вопрос – А почему используется плата с предустановленными играми, а не raspberry pi или миниПК на винде. Ответ прост, бесперебойность и надежность работы. Сама плата имеет на своем борту 412 «отборных» игр с аркадных автоматов, необходимый нам Jamma интерфейс подключения, VGA выход на монитор и работает как часы.

→ Тут стоит сделать небольшое уточнение. Проект создавался много-много лет назад, именно поэтому вы можете видеть кнопки и стики такого типа. В первый и последний раз. Все следующие проекты заботливо укомплектовывались кнопками и стиками истинных самураев фирмы Sanwa. Это же относится и к плате с играми.

Jamma кабель и схема подключения к плате

Алчные детали

Вот они! Алчные комплектующие. За отбор бумажных денег у игроков отвечает купюроприемник CashCode MVU 1024 от настоящих капиталистов. Монетоприемник простой, но надежный. Принимает только чеканные монеты. Ведьмаки играют бесплатно.

Сборка панели управления

Панель управления. Устанавливаем кнопки и стики на свои места. Не забываем про кнопки Start и Exit. При использовании интерфейса Jamma запутаться в подключении невозможно. Прокидываем кабель подсветки от блока питания на кнопки и делаем проводной хаос еще больше. В последующем провода красиво уложатся в аккуратные пучки и хаос отступит.

Муки выбора места установки блока питания и платы

Внимательный читатель заметит муки выбора места расположения блока питания и платы. В итоге все на своих местах. Появились динамики и исчез монитор.

Обжимаем и паяем

Пришло время достать обжимной и паяльные инструменты. Организовываем подачу питания на все узлы с одной точки под контролем предохранителя. Запитываем: монитор, подсветку и сам блок питания. Паяльник пригодился для простого усилителя звука с шестипалым потенциометром.

Очередь на монтаж комплектующих

Подключаем, проверяем. Дальше установка жк мониторов на 19 дюймов с соотношением сторон 5:4, задней крышки и установка подсветки. Монтаж панели с купюроприемником и монетоприемником на фото не попал. Ранее автоматы уже успели обклеить «Артами» в круг. Пришло время звать заказчика на приемку.

Усатый заказчик

Теперь то готово? Готово. Больше всего заказчика интересовал отсек внизу стойки.

Голова

Сначала убедимся, что идея модульного автомата сохранена и можно спокойно снимать верхнюю часть, брать с собой играть к другу.

Обратная сторона головы

Замок на задней стенке и решетки вентиляторов защищающие любопытные пальцы от травм. Есть предположения зачем на задней крышке отверстие в левом верхнем углу?

Собран и выключен

Собран и включен

Три в ряд

Итог сборки. Это был непростой опыт, узнал много нового и впервые понял, что не всю информацию можно найти в интернете. Особенно если это касается купюроприемников. На фото можно внимательно рассмотреть рисунки и найти своих любимых персонажей из видеоигр.

Спасибо, что дочитали до конца и до встречи!

Играю в Pac-Man, не испытывая дефицита в монетках. Или как собрать свой аркадный автомат

Привет! Я Илья, разработчик игр в Beeline Казахстан. Люблю изучать игры и однажды понял: платформ много, о существовании каких-то я даже не знаю — пора мне тоже заняться аркадами.

В свободное время я собираю аркадные автоматы — мне нравятся большие кнопки аркадников, их джойстик и антураж. Еще прикольно, что какие-то игры изначально создавались под аркадник, а потом портировали на домашние системы.

К тому же это готовое развлечение для развлечения гостей — всегда есть о чем рассказать и показать, объявить, так сказать, о своем уровне задротства. А еще в детстве я не наигрался в аркады (так как был дефицит с монетками) и поэтому решил таким образом закрыть гештальт во взрослом возрасте.

Я собираю аркадники не только для себя, но еще ставлю их в разных барах Казахстана и привожу на мероприятия. Доход от этого небольшой, но на 100 % покрывает все расходники. Вижу, что на Хабре есть такие же, как я, поэтому решил рассказать свою историю сборки аркадного автомата.

Первый автомат

Около пяти лет назад на YouTube я наткнулся на Николая Губанова — это довольно известный блогер и спец по ретро-играм. Увидев, как он делает свой ретро-автомат, я подумал: «Не понимаю, как я вообще раньше жил без этого?!» — и я решил тоже попробовать.

Сначала я придумал, как он будет работать.

Подумав, я решил, что мозг будет на Raspberry Pi. Важным для меня было еще одно: игра обязательно должна быть на двоих. Как ни странно, все киты, которых я тогда искал в интернете, были на одного игрока.

У меня не было никаких ориентиров по аркадникам: как удобно, какого размера он должен быть и т. п. Поэтому я решил сделать прототип. Сначала вырезал контроллеры разного размера из бумаги и разложил их на столе вместе с экраном — обычным LCD-монитором. После этого заказал Raspberry Pi и аркадные кнопки с eBay.

Вот так я раскладывал бумагу, чтобы понимать размеры

Когда все пришло, буквально на коленке собрал прототип контроллера в отдельной развет коробке и протестировал на нескольких играх, подключив Raspberry Pi к обычному телику.

Еще я сделал рендер автомата в Блендере, чтобы было понятно, каким я хочу его сделать. Он был белый с черной окантовкой. Со всем этим пошел к другу Стасу в его мастерскую по дереву.

Так выглядел мой рендер

Не буду описывать все, что мы делали, но скажу одно. Для первого автомата процесс выбора материала, закупка и отрисовка схем, обсуждение того, «каким все это должно быть», был очень долгим.

Постройка была сложной, длилась, наверное, три месяца. Я мог уделять этому время только по выходным. Поэтому за три месяца было съедено много шашлыка и выпито много пива (что, в принципе, неплохо).

Таким я видел свой аркадный автомат

В первый раз все было сложно и непонятно: как обрабатывать материал, как крепить, как сделать так, чтобы играть было удобно, как сделать удобный доступ внутрь. Ответы на каждый вопрос мы искали в процессе стройки.

Естественно, финальный результат очень отличался от того, что я там нарендерил. Более того, отличался даже цвет. Когда мы фрезеровали кромки на кусках фанеры, я увидел, что там очень красивый срез. Поэтому решил, что хочу, чтобы все выглядело максимально крафтово: как сырое, непокрытое ничем дерево. Стас подобрал покрытие, которое выполнило задачу, — восковую пропитку, которая создает полное ощущение непокрытого дерева и на вид, и на ощупь.

Приятный бонус от всего этого: я наконец-то научился делать что-то руками. То есть превращать кучу материалов во что-то готовое и работающее.

Этот цвет дерева меня буквально покорил

Техническая сторона

Игра запускается на эмуляторе из программы Emulation Station, которая стоит на образе операционки Retropie. Образ поставляется без контента, игры и ромов bios — ромсеты нужно качать самостоятельно.

На самом деле, чтобы сделать свою игру, нужно не так много именно технических знаний.

Нужно знать платформу Raspberry Pi на уровне новичка и не бояться интерфейса командной строки. Иногда нужно уметь немножко паять (это пригодится не в каждом билде) и работать с материалами. Но этому можно научиться в процессе. Остальное — это так называемые «софт-скиллы»: уметь заказывать на eBay и гуглить.

Запускаем все примерно так:

Качаем официальный менеджер образов для Raspberry Pi.

Втыкаем MicroSD-карточку, запускаем менеджер образов, в списке выбираем образ Retropie и закачиваем его на карту.

Размещаем карту в Raspberry Pi, подключаем питание, оно какое-то время грузится.

Дальше попадаем в Emulation Station — главный интерфейс выбора системы и игры.

Он сразу предложит настроить контроллер: если подключен джойстик, настраиваем его, или клавиатуру, если его нет.

Далее идем в раздел Retropie и настраиваем там Wi-Fi.

После этого в сети появится общая директория, куда можно закидывать игры (в поддиректорию roms) и биосы (тут читайте на сайте ретропая, они все по-разному настраиваются).

Загрузка Raspberry Pi

Из чего делать корпус

Сначала я делал корпус акрадника из 15 мм фанеры. Дерево было очевидным вариантом — большая часть оригинальных аркадных автоматов была сделана из дерева, с ним удобно работать, оно классно пахнет.

Позже пробовал частично печатать автомат на 3D-принтере

Уголки печатались, а плоские элементы создавались из фанеры и ЧПУ. Когда я собирал автомат, все было хорошо. Но оказалось, что я выбрал не очень прочную фанеру (не нашел хорошей), да и крепления оказались не самыми лучшими (видимо, не рассчитал нагрузку). Тот апарат не пережил транспортировку обратно с фестиваля и сломался.

Пробовал стекловолокно

Автомат, который не пережил транспортировку, я отвез в мастерскую по изготовлению бамперов и терминалов. Они сняли с него слепок для изготовления корпуса из стекловолокна и сделали несколько таких.

Мне не понравилось работать со стекловолокном. Во-первых, пришлось выбросить футболку — в ней позастревала стеклянная пыль во время сверления отверстия для монтажа оборудования. Во-вторых, все руки были исцарапаны, а на коже появилось раздражение. Ну и в-третьих, стекловолокно ужасно воняет! Короче, мне не понравилось.

Это автомат из стекловолокна Этот тоже из стекловолокна Так стекловолоконный автомат выглядит в разобранном виде

У стекловолокна есть преимущество перед деревянными конструкциями. Аппарат получается очень легкий, это удобно для фестивалей — не нужно мучиться при транспортировке. Поэтому я сделал парочку и успокоился.

В итоге: сейчас я чаще всего использую 10 мм фанеру. Я отправляю чертежи на распил на ЧПУ-фрезере, забираю, шлифую, собираю корпус.

Это автомат из 15 мм фанеры. Тяжеловат, но зато вандалам не по зубам

Рекомендации

На самом деле, главная рекомендация для тех, кто думает начать собирать аркадники, — определиться, для чего вам это и где будете это использовать. Когда вы определите область применения и аудиторию, будет понятно, из чего и как строить.

Дом, бар, магазин — это разные места, и люди там решают разные задачи, соответственно, у автомата будут разные свойства.

Еще одна рекомендация — не делать аппарат тяжелее необходимого. То есть не нужно делать его из крутого и тяжелого дерева, вы просто не сможете его потом передвигать. Если нужно постоянно перемещать автомат — используйте самые легкие материалы, иначе разоритесь на грузчиках или придется постоянно лечить поясницу.

По возможности прототипируйте. Это нужно, чтобы проверить компоновку. Можно сделать 3D-модель, но если проверять в плане эргономики, то лучше сделать макет. Так получится оценить, удобно ли стоять/сидеть, держать, нажимать, одному или двум игрокам, удобно ли расположен экран.

А еще делайте так, чтобы на автомат не получалось поставить напиток, — иначе менять вам внутренности примерно раз в пару дней 🙂

Кстати, я писал, что делаю аркадники на Raspberry Pi, но это не обязательно. Мне эта платформа удобна, но можно использовать любой другой компьютер, с которым вы чувствуете себя комфортно.

Этот автомат сначала стоял в гик-магазине, а сейчас ездит со мной по ивентам

Аркадный игровой автомат

Мы уже рассказывали о том, как сделать игровую приставку в стиле «лихих 90-х» на базе Raspberry Pi. Настало время прокачать эту идею и собрать настоящий игровой автомат, который составит достойную конкуренцию «Капитану Крюку».

Видеообзор

Что понадобится?

Как это работает?

Среди разнообразия образов таких игр, они называются ROM-ами, мы нашли версию Battle Citty для игровых автоматов. Основное отличие такого образа от привычных «Танчиков» в том, что для запуска игры нужно кинуть монетку в монетоприемник. Только после этого эмулятор запустит игру.

Изображение мы выведем на кинескоп старого телевизора. Для управления используем пару Iskra Neo — они будут считывать сигналы с NES-овских джойстиков и посылать их на Raspberry по USB.

Как собрать джойстик?

Пультом управления будут старые джойстики от NES. Такие до сих пор можно найти в магазинах видеоигр. Чтобы разобрать джойстик, нужно открутить 4 винта с обратной стороны корпуса.

Внутри плата с контактными площадками и контроллер обрабатывающий нажатия.

Чтобы не расшифровывать данные с чипа, можно подпаяться к площадкам напрямую и передавать сигнал о нажатии каждой клавиши

Другие концы проводов прикручиваются в клеммники Screw Shield установленного на Iskra Neo.

Исходный код

Прошейте плату Iskra Neo кодом программы.

Подключение к телевизору

Перед тем, как вывести изображение через коаксиальный видеовыход, его нужно активировать. Для этого на SD-шке с образом откройте файл config и раскомментируйте строки удалив символ #

Подключив телевизор через коаксиальный кабель, можно вывести изображение на кинескоп.

Сборка корпуса

Для боковых стенок подойдет лист фанеры толщиной 12 мм. Такой толщины хватит для придания необходимой жесткости корпуса автомата. Конечно можно вырезать детали электролобзиком, но проще сделать это на ЧПУ станке по готовым файлам для резки.

Ниже приведен эскиз векторного файла боковых стенок для резки на станке ЧПУ.

Остальные элементы можно вырезать из фанеры потоньше. 8-9 мм будет в самый раз. Эти детали будут крепится между боковыми стенками.

На корпусе предусмотрены смотровые окна, через которые будет видна электронная начинка автомата. В лицевых панелях сделаны отверстия для экрана телевизора и установки монетоприёмника. Смотровые окна нужно закрыть прозрачным акрилом. Этот материал отлично режется лазерным плоттером.

Детали корпуса удобно соединять с помощью деревянных реек и межсекционных стяжек. В результате получится надежная и прочная конструкция, которую не сложно разобрать для хранения или транспортировки. Осталось закрепить телевизор и покрасить корпус.

Подсветка

Для подсветки подойдут цветные адресуемые светодиодные плашки WS2811. Как и адресные ленты, каждая такая плашка может загораться всеми цветами радуги. Для игрового автомата это самое то!

Для питания плашек нужен мощный блок питания. Блок на 12 Вольт и 6 Ампер подойдет в самый раз. К этому же блоку подключится и монетоприемник, которому для работы нужны те же 12 Вольт.

Для управления подсветкой понадобится WiFi Slot. Можно взять другой контроллер, но здесь уже есть слоты для тройка модулей и не придётся возиться со шлейфами и переходниками. Перед сборкой цепи, прошейте плату примером из библиотеки Neopixel.

Через драйвер светодиодных лент управляющая плата получает питание и отправляет данные на светодиодные секции для изменения цвета и яркости их свечения.

Настройка Retropie

Перед тем как подключить искру, нужно настроить эмулятор на работу с клавиатурой.

При первом запуске система просит подключить устройство ввода. Подключив клавиатуру нужно нажать и удерживать пару секунд любую клавишу, чтобы обнаружить её.

После этого можно приступать к назначению кнопок джойстика на клавиши клавиатуры.

Соберем всё воедино

Разместите все компоненты в корпусе и подключите как показано на рисунке Для работы монетоприёмника пин, к которому он подключается, нужно притянуть к земле. Сделать это можно резистором на 10 кОм.

Аркадный автомат своими руками

Сегодня о том, как собрать аркадный автомат своими руками на примере аркадного кабинета ARCADIY classic с купюроприемником и о возникших в процессе сборки сложностях.

Арканый кабинет собирается на мощных уголках с одним большим отверстием для позиционирования. Сначала вкручивается шуруп в центр, уголок устанавливается в нужное положение, после чего докручиваются остальные. Такая последовательность при сборке позволяет избежать конструктивных неточностей в диапазоне до 1мм. для каждой детали.

За подсветку верхней панели аркадного автомата отвечает 220В светодиодная лампа. Панель накрыта рассеивающим белым оргстеклом с УФ печатью. Само стекло приклеено на двусторонний 3M скотч к 16мм L планкам, прикрученным к боковым стенкам автомата.

За подсветку верхней панели аркадного автомата отвечает мощная 220В лампа.

О процессе сборки аркадного автомата ARCADIY classic мы уже подробно писали на pikabu. Конструкция с креплением стекол на 3М позволяет избежать сколов во время сверления стекла, отсутствуют лишние элементы и стекло держится крепче за счет большей площади соприкосновения. На проверку оказалось, что оторвать стекло можно либо преварительно срезав скотч изнутри, либо уже после того, как стекло лопнет.

Направляющие 16мм L планки прикручены к боковым стенкам автомата, а стекло крепится к направляющим на двусторонний 3M скотч. Рамка монитора так же приклеена к стеклу на 3М скотч, во избежание попадания пыли

Рассмотрим все компоненты аркадного автомата

Рамка монитора приклеена на двусторонний 3M скотч к стеклу, во избежание попадания пыли на пленку. Cтекло клеется к 16мм L планкам, которые прикручены к боковым стенкам аркадного автомата. Монитор держится на двух рейках 3×2.

Купюроприемник ICT A7. Прибыл от заказчика, уже запрограммированый на прием купюр только наименования 50р. и 100р.

Блок питания 12В 10А. Нужен для питания усилителя и подсветки кнопок.

Обычный тройник с двуям блоками питания 5В 2А. Раздельное питание Raspberry Pi и Arduino mega необходимо для избежания помех на 3,5 разъем Raspberry Pi из-за общей земли. Raspberry Pi по 3+ версию включительно дает чистый звук только при раздельном питании, или по HDMI.

На задней стенке автомата сделана дверца, для удобного доступа ко всем компонентам, в том числе к кассетнику купюроприемника.

Аркадный автомат своими руками готов. В качестве эмулятора используется RetroArch с оболочкой Attract mode и специально написанной на Squirrel темой-сеткой. Проверяем работу, закрываем крышку и скрываем шурупы под накладками. Можно играть.

Мы не только пишем статьи о сборке автоматов, но и собираем их на заказ. У нас вы можете купить аркадный автомат, заказать чертеж классического игрового автомата под ваши нужды, или просто бесплатно проконсультироваться.

Ну и напоследок небольшое видео работы ARCADIY classic:

Жизнь самодельного аркадного автомата

Лирическое введение

Я просто обожаю эстетику кнопочек, джойстиков и больших экранов.
В детстве в моем родном городке был зал с аркадными автоматами на базе Сеги, и, не смотря на то, что у меня у самого была Сега, я постоянно бегал туда играть. А ведь тогда я еще не знал всех прелестей Галаги, Донки Конга и Пакмана.

Моя первая коробка

Год назад я решил сделать аркадный автомат вместе со своим другом. Оказалось, что в России толковый автомат не купить вообще, а заказывать из Америки или Китая очень дорого. Было принято волевое решение купить компоненты, сделать 3D модель и отдать чертежи на лазерную резку.

Пока шла посылка, я набросал модель будущего автомата.

Загвоздка выскочила там, откуда мы её не ждали. Вырезать детали из МДФ и орг. стекла, покрасить их и обклеить пленкой с принтами нам оказалось не по средствам.

Выглядела она примерно так:

Несколько далеко от первоначального чертежа, не так ли? Да и крепость конструкции оставляла желать лучшего. Пока мы продолжали свои поиски конторы по резке дерева, коробка трепалась все сильнее и сильнее, а ажиотаж к аркадным играм становился все больше и больше.

Мы решили усовершенствовать нашу конструкцию, перенеся её на более прочную деревянную основу. На помощь нам пришла Икея со своей самой дешевой тумбочкой, которую каждый может найти в их каталоге.

Аркадные игры для всех

Несколько месяцев наша тумбочка стояла в IT- бар KLЮTCH, об этом можно прочитать в их хабрапосте, но Китайская плата нас подвела и вышла из строя. Сейчас я пытаюсь её перепаять, пока жду новую от поставщиков из США. Так что, к сожалению, сейчас поиграть на единственном в Питере тру автомате не получится. Надеюсь, что скоро тумбочку опять введу в строй.

Пока «тумбочка» работала мы даже успели провести настоящее аркадное мероприятие с конкурсами, викториной и конечно же турниром по Street Fighter.

На данный момент мы не оставляем надежд, что когда-нибудь доделаем автомат своей мечты. Для этого, скорее всего, будем обращаться к краудфандингу.

Старое железо. Моя аркадная машина.

Это история о том, как я собрал домашний аркадный автомат.

Меня всегда интересовала эстетика аркадных залов 80х

Возможность собраться вместе, поиграть и установить рекорд, сражаться с кем-то, кто все время приходит и играет в игру лучше — это всегда казалось мне неимоверно крутым.

Но В виду того, что у нас в стране это не так распространено, в детстве я мог видеть аркадные машины и аркадные залы только в кино, да и то изредка.

Компьютерные клубы, в конце девяностых конечно закрывали немного эту потребность, но это не совсем то.

Примерно в те времена у меня и зародилась смутная мечта — прикоснуться ко всему многообразию аркадных игр у себя дома.

Итогом этой мечты стал самодельный аркадный автомат, о котором я и хочу вам рассказать.

Изначально я хотел заказать себе просто аркадный джойстик вроде x-arcade, который подключается к компьютеру, затем поставить на компьютер эмулятор, накачать игр, да и остановиться на этом.

Но мой товарищ Витя. Рассказал мне, что проще и дешевле будет заказать не готовый аркадный джойстик (только доставка которого обойдется в кругленькую сумму) а купить отдельно кнопки, стики, контроллеры для джойстиков и собрать корпус самостоятельно.

А потом мы решили, что раз все равно будем делать корпус, то почему бы не сделать сразу аркадный кабинет.

Сказано — сделано, я закал все что нужно на Али Экспрессе, и пока посылка ехала ко мне из поднебесной, мы принялись за подготовительные работы.

Дальше будут старые фотографии, потому, что события, про которые я рассказываю, примерно пятилетней давности, прошу прошения за качество фото.

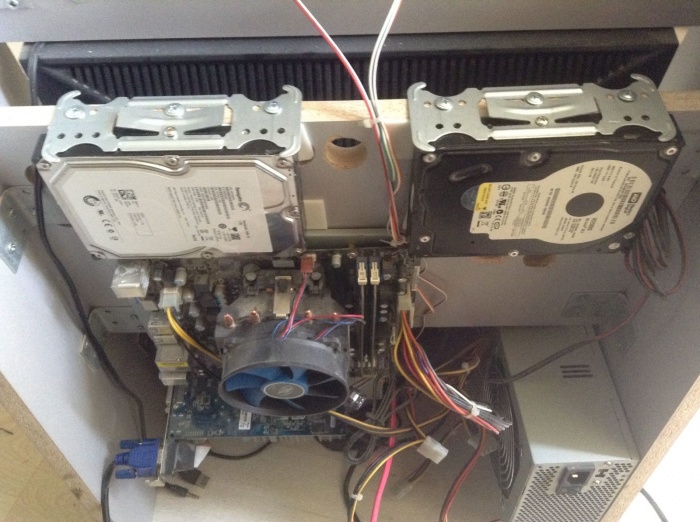

Первым делом нужно было собрать компьютер, на котором будут эмулироваться игры.

Мы нашли детали, которые до этого валялись без дела — престарелая материнская плата с процессором, оперативная память, жесткий диск.

Для того, чтобы игры смотрелись аутентично, было решено в качестве дисплея использовать монитор с пропорциями экрана 3 на 4, а для экономии места внутри кабинета — это должен быть жк монитор. Уже тогда такие мониторы встречались нечасто.

Наш экземпляр мы купили на по объявлению.

Собрав все запчасти вместе я подключил питание и надеялся, что смогу вдохнуть в это железо жизнь. Получилось, но далеко не с первого раза.

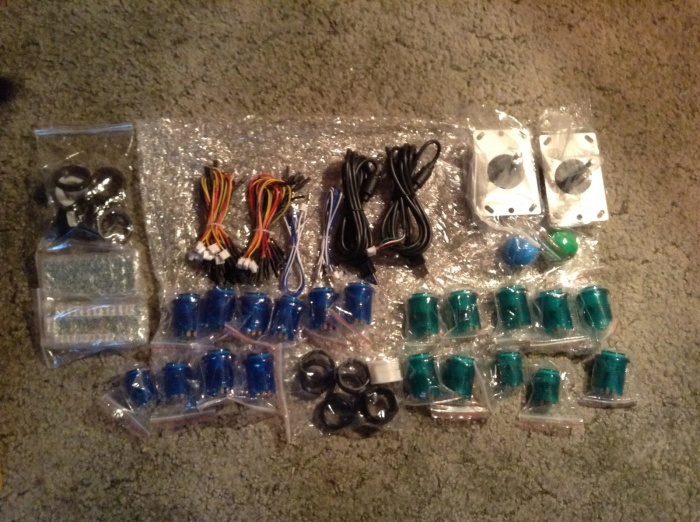

Вскоре пришла посылка с запчастями для джойстика.

Я проверил, что все работает и сделал картонный макет передней панели, на которой смонтировал кнопки, чтобы проверить, насколько удобно они будут нажиматься и при необходимости подкорректировать их расположение.

Сам корпус решили делать не полноразмерный, а половинчатый, который предполагает, что автомат будет стоять на столе.

Затем в мебельной мастерской мы заказали по нашим чертежам части корпуса из ДСП.

Принесли все в гараж и взялись за дело

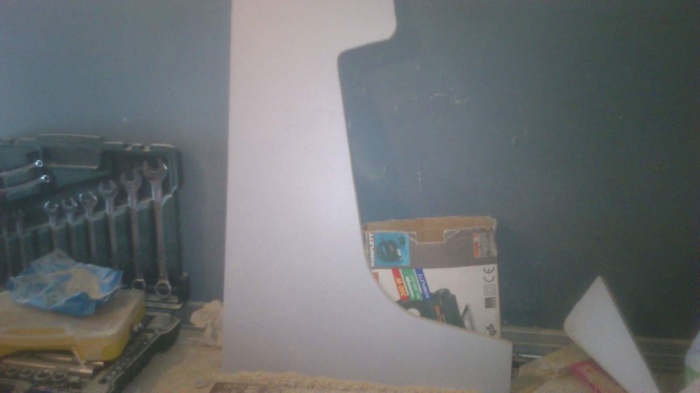

Боковые стенки пришлось выпилить лобзиком, чтобы придать им округлые формы.

В итоге получилось как-то так.

После этого при помощи дрели и фрезы мы просверлили отверстия под кнопки и джойстики на передней панели.

Получилось тоже не с первого раза. Доска, которую мы испортили, стала креплением для монитора внутри аркадного кабинета. Отверстия оказались очень кстати для того, чтобы провести через них провода.

Когда передняя панель была готова, я смонтировал на ней кнопки и стики.

Две отдельные кнопки вывел для того, чтобы назначить на них функцию Заброса монетки.

Все пыльные работы были сделаны и автомат можно было забрать из гаража домой.

После этого у Вити не было времени заниматься этим проектом. Я решил не бросать и довести автомат до ума.

Это затянулось еще на очень долгое время.

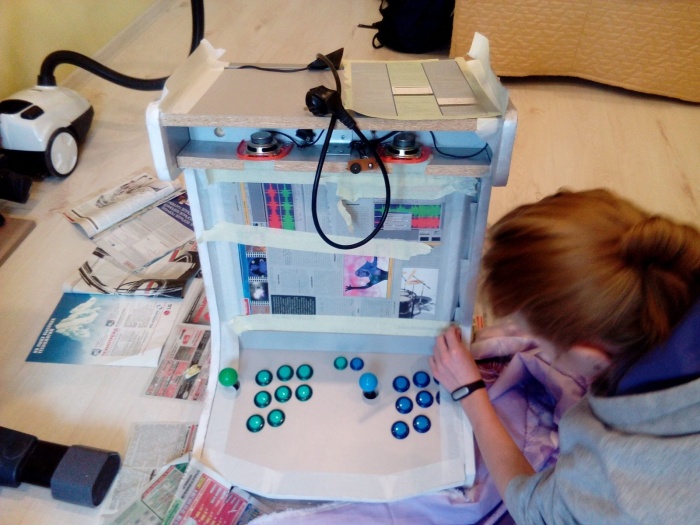

Небольшие USB колонки я разместил в верхней части автомата, над монитором. Туда же вывел кнопку включения.

После этого автомат стоял в таком виде, и я и мои друзья в него с удовольствием играли.

2д игры шли на нем на ура, но вот трехмерные игры престарелое железо тянуло с большим трудом.

В какой-то момент мой домашний компьютер начал капризничать и я купил себе новый, а запчастями старого решил усилить автомат.

После небольшой операции по пересадке компьютерных органов аркадная машина смогла взять новые высоты эмуляции.

Помимо прочих аугментаций, автомат обзавелся видеокартой с выходом hdmi, сделав возможным захват изображения через него. И вторым жестким диском на терабайт.

Для того, чтобы автомат больше не ютился на столах и стал габаритами соответствовать своим старшим товарищам из аркадных залов 80х, я заказал для него тумбу.

Тумба как раз такой высоты, чтобы играть в автомат стоя, а внутри на полочках можно удобно разместить диски и прочие игровые штуки, что я собственно и сделал.

Вскоре руки дошли и до косметических изменений — необработанные грани боковин автомата было решено выровнять шпатлевкой и покрасить. В этом мне очень помогла моя девушка.

А для того, чтобы закрыть щели, рамку монитора и придать автомату более благородный вид, я хотел закрепить спереди лист оргстекла, подкрашенного из баллончика.

Но оргстекло оказалось найти не так просто и вместо него я использовал поликарбонат. Он прочнее оргстекла и с ним удобнее работать.

Черных шурупов для крепления поликарбоната под рукой не оказалось, поэтому я их тоже покрасил

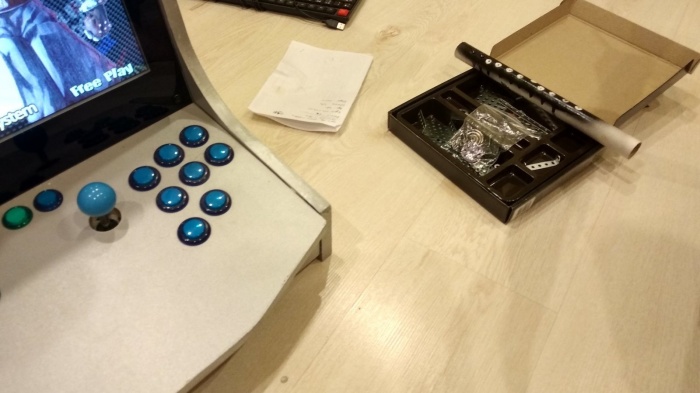

Из таких же полосок поликарбоната сделаны и декоративные элементы передней панели. На данный момент на ней не хватает красивой непрозрачной наклейки, которая бы закрывала богатый внутренний мир верхней панели от посторонних глаз.

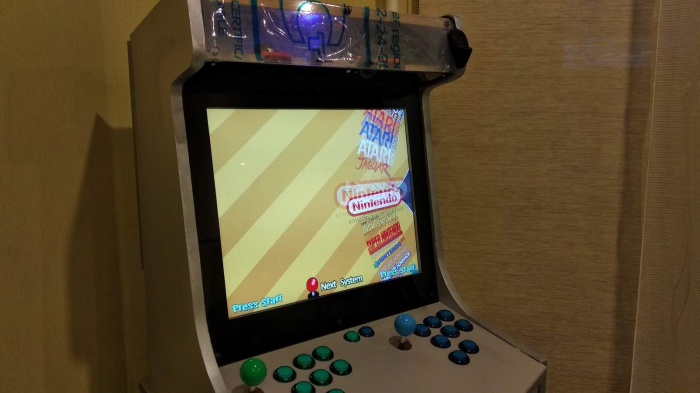

Вот такой получился автомат, создание которого затянулось ни на один год.

С процессом его создания у меня связано много положительных моментов, полезного опыта и самых приятных воспоминаний.
