Изготовить конструкцию, которая будет показывать объёмное изображение, очень просто даже в домашних условиях. Для этого потребуется смартфон, кусок прозрачного пластика, несколько инструментов и аккуратность.

Что нужно для изготовления голограммы:

Начертите на бумаге трапецию со сторонами 1 см вверху 3,6 см по бокам и 6 см внизу. Если вы используете планшет, можно увеличить габариты в несколько раз.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Возьмите прозрачную пластиковую коробку от диска или стекло, обведите четыре трапеции одинаковой формы по созданной ранее выкройке и вырежьте их ножом и скальпелем. В случае со стеклом нужно использовать стеклорез и быть предельно осторожным, чтобы не порезать пальцы. По желанию зашкурьте края, чтобы они не были острыми и плотно прилегали друг к другу.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Составьте из вырезанных трапеций пирамиду и скрепите грани клеем, скотчем или изолентой. Для большей эстетики лучше использовать прозрачный крепёж, но для экперимента подойдёт любой.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Установите специальное приложение, предназначенное для воспроизведения голограмм. Их можно найти в Google Play и App Store по поисковому запросу «голограмма». Запустите приложение и положите пирамиду на экран.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Для лучшего эффекта голограммы следует просматривать в темноте, так они выглядят просто потрясающе. Если увеличить размер пирамиды и использовать устройство с экраном большего размера (например, планшет, ноутбук, монитор или даже телевизор), голограмма будет ещё больше и красивее.

Что такое голограмма и как ее сделать?

Свет – это удивительная форма энергии, которая проносится через наш мир с невероятной скоростью: 300 000 километров в секунду — этого достаточно, чтобы пролететь от Солнца до Земли всего за 8 минут. Мы видим мир вокруг, потому что наши глаза являются сложными детекторами света: они постоянно улавливают световые лучи, отражающиеся от близлежащих объектов, в результате чего мозг может создавать постоянно меняющуюся картину об окружающем мире. Единственная проблема заключается в том, что мозг не способен вести постоянную запись того, что видят глаза. Мы можем вспомнить то, что, как нам казалось, мы видели, и распознать образы, которые мы видели в прошлом, но мы не можем легко воссоздать образы неповрежденными, как только они исчезли из поля зрения.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Существует гипотеза, согласно которой наша Вселенная – самая настоящая голограмма

Можно ли сохранить луч света?

Сколько голограмм в вашем кошельке? Если у вас есть какие-то деньги, ответ, вероятно, будет: «довольно много.» Голограммы – это блестящие металлические узоры с призрачными изображениями внутри банкнот, которые помогают бороться с фальшивомонетчиками, так как их очень трудно воспроизвести. На кредитных картах тоже есть голограммы. Но для чего еще можно использовать голограммы?

Еще в 19 веке гениальные изобретатели помогли решить эту проблему, открыв способ захвата и хранения изображений на химически обработанной бумаге. Фотография, как известно, произвела революцию в том, как мы видим мир и взаимодействуют с ним – и она дала нам фантастические формы развлечений в 20-м веке в виде фильмов и телевидения. Но как бы реалистично или художественно ни выглядела фотография, о ее реальности не может быть и речи. Мы смотрим на фотографию и мгновенно видим, что изображение – это застывшая история: свет, который захватил объекты на фотографии, исчез давным-давно и никогда не может быть восстановлен.

Еще больше увлекательных статей на самые разные темы ищите на нашем канале в Яндекс.Дзен. Там выходят статьи, которых нет на сайте.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Голограмма безопасности на банкноте помогает остановить фальшивомонетчиков – их труднее воспроизвести, чем другие устройства безопасности.

Что такое голограмма?

Голограммы немного похожи на вечные фотографии. Это своего рода «фотографические призраки»: они выглядят как трехмерные фотографии, которые каким-то образом попали в ловушку внутри стекла, пластика или металла. Когда вы наклоняете голограмму кредитной карты, то видите изображение чего-то вроде птицы, движущейся «внутри» карты. Как она туда попадает и что заставляет голограмму двигаться? Чем она отличается от обычной фотографии?

Предположим, вы хотите сфотографировать яблоко. Вы держите камеру перед собой, и когда вы нажимаете кнопку спуска затвора, чтобы сделать снимок, объектив камеры ненадолго открывается и пропускает свет, чтобы попасть на пленку (в старомодной камере) или на светочувствительный чип датчика изображения (чип в цифровой камере). Весь свет, исходящий от яблока, исходит из одного направления и попадает в один объектив, поэтому камера может записывать только двумерную картину света, темноты и цвета.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Голограмма слона выглядит так

Если вы смотрите на яблоко, происходит что-то другое. Свет отражается от поверхности яблока в оба ваших глаза, и мозг сливает их в одно стереоскопическое (трехмерное) изображение. Если вы слегка повернете голову, лучи света, отраженные от яблока, будут двигаться по несколько иным траекториям, чтобы встретиться с вашими глазами, и части яблока теперь могут выглядеть светлее, темнее или и вовсе быть другого цвета. Ваш мозг мгновенно все пересчитывает и вы видите несколько иную картину. Вот почему глаза видят трехмерное изображение.

Голограмма – это нечто среднее между тем, что происходит, когда вы фотографируете, и тем, что происходит, когда вы смотрите на что-то реально. Как и фотография, голограмма – это постоянная запись отраженного от объекта света. Но голограмма также выглядит реальной и трехмерной и движется, когда вы смотрите вокруг нее, точно так же, как реальный объект. Это происходит из-за уникального способа, которым создаются голограммы.

Чтобы всегда быть в курсе последних новостей из мира высоких технологий и популярной науки, подписывайтесь на наш новостной канал в Telegram.

Как сделать голограмму?

Создать голограмму можно отражая лазерный луч от объекта, который вы хотите захватить. На самом деле, вы разделяете лазерный луч на две отдельные половины, просвечивая его через полузеркало (кусок стекла, покрытый тонким слоем серебра, так что половина лазерного света отражается и половина проходит через него). Одна половина луча отражается от зеркала, попадает на объект и отражается на фотопластинке, внутри которой будет создана голограмма. Это называется объектным лучом. Другая половина луча отражается от другого зеркала и попадает на ту же самую фотопластинку. Это – опорный луч. Голограмма образуется там, где два луча в пластине встречаются.

Как сделать мини 3D голограмму с помощью смартфона

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Если вы думаете, что оптические иллюзии способны вытворять только профессиональные художники-графики, то вы ошибаетесь. Создать объемное 3D изображение, которое будет «парить» в воздухе — под силу каждому.

В сегодняшней статье мы подробно расскажем, как сделать голограмму прямо у себя дома, без использования дорогостоящего оборудования.

Все, что потребуется для реализации задумки — чтобы у вас под рукой был смартфон или планшет.

Экран цифрового гаджета будет выступать в качестве «генератора» изображения, а самодельное устройство (проектор) поможет сделать картинку объемной и «живой».

Чтобы визуальный эффект от просмотра голограммы был более интересным – желательно использовать вращающуюся подставку.

Обратите внимание: в домашних условиях вы можете не только просматривать 3D картинки, но также смотреть видео. Только для этого необходимо, чтобы выбранный вами клип воспроизводился одновременно в четырех проекциях.

Впрочем, сделать это несложно. Обработка видеоролика для его последующего просмотра на самодельном голографическом проигрывателе возможна практически в любом видеоредакторе для ПК.

Как сделать 3D голограмму в домашних условиях

Рассмотрим самый простой и доступный вариант самодельного устройства для просмотра голограммы на телефоне. Лучше всего, если это будет именно смартфон — с большим сенсорным экраном.

В принципе, можно использовать и планшет. Однако в этом случае самодельное устройство придется сделать побольше.

Теперь давайте изготовим само устройство. Для этого необходимо вырезать из бумаги четыре шаблона одинакового размера.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Потом переносим шаблоны на прозрачный пластик — например, на коробочку от компакт-диска. Далее аккуратно вырезаем заготовки из пластика с помощью канцелярского ножа.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Если под рукой нет коробки от CD-диска, можно использовать плексиглас или же обычную пластиковую бутылку.

После того как вырезали все четыре заготовки, необходимо будет соединить их между собой. Для этого можно использовать скотч или суперклей.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Ну а дальше, как говорится, — дело техники. На смартфоне воспроизводим специальное видео с картинками или клипом (их без проблем можно найти на YouTube), и устанавливаем на экран собранное устройство. Выключаем свет в комнате, и наслаждаемся красочным зрелищем.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Подробно о том, как сделать голограмму своими руками, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала BuzzingFish.

Материалы и размеры

Для изготовления голографического мини проигрывателя нам понадобятся:

Чтобы сделать голограмму своими руками на телефоне, надо будет сделать пирамидку, основание которой равно 6 см, а верхняя часть — 1 см. Высота от основания фигуры до верха — 3,5 см. Для лучшего понимания рекомендуем изучить чертеж.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Для проигрывания голограммы на планшете необходимо сделать устройство побольше. Для этого надо всего лишь умножить все исходные данные на 2.

Таким образом, у нас должна получиться пирамидка, основание которой равно 12 см, а верхняя часть — 2 см. Высота от основания до верха — 7 см.

Возможны и другие варианты. Например, можно сделать пирамидку с основанием 9 см и верхней частью — 1,5 см. Высота фигуры — 5,5 см. Размеры можно посмотреть на фото ниже.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Вообще, размеры могут быть любыми, однако нужно, чтобы грань пирамидки находилась под углом 45 градусов по отношению к экрану смартфона или другого цифрового устройства.

Если это условие не будет соблюдено, то голограмма может оказаться либо слишком низко, либо выйти за пределы верхней части устройства.

Зачем нужна смола

Используя пластик (не важно — плексиглас или обычную ПЭТ бутылку) не всегда получается создавать качественные голограммы. Если вы хотите получить максимально реалистичную картинку, рекомендуем использовать эпоксидную смолу.

Форму для заливки эпоксидки будет делаться по тому же принципу, что и готовая пирамидка.

То есть сначала вырезаем из прозрачного пластика четыре заготовки, потом склеиваем их между собой. Только в данном случае вместо суперклея желательно использовать термоклей.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

После того как сделали «опалубку», смешиваем эпоксидную смолу с отвердителем (пропорции указаны в инструкции), и заливаем внутрь формы. Даем затвердеть, и разбираем форму.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

В результате у нас получится монолитная пирамидка из эпоксидки, которая при воспроизведении 3D голограммы обеспечит более четкую и качественную картинку. Но и затраты на изготовление такого устройства будут больше.

Создание проектора 3D-голограммы

При желании можно изготовить другой вариант самодельного мини проигрывателя 3D голограммы для телефона.

Для его изготовления потребуется коробочка от компакт-диска (или плексиглас), а также две дощечки из дерева или фанеры.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Процесс сборки голографического проигрывателя еще проще, чем изготовление пирамидки.

Для этого берем прозрачную часть коробки от CD-диска, и просто приклеиваем ее с помощью термоклея или другого клея между двумя дощечками.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

После этого находим в интернете подходящее изображение в формате GIF. Скачиваем и воспроизводим найденный файл на смартфоне, в сам телефон укладываем сверху дощечек. И опять же — не забываем выключить свет в помещении.

Подробно о том, как создать голограмму с помощью самодельного проектора, можно посмотреть на видео ниже.

Как я собирал голограмму

Решил собрать голограмму своими руками, но в итоге вместо картинки я получил разочарование. Стоило ли вообще в это лезть?

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

И всё же, если вы надумайте собрать дома голограмму, то далее я опишу какие ошибки я допустил, чтобы вы уж точно их не допустили.

Маленькое уточнение!

Голограмма — объёмное изображение, полученное голографическим методом, именно так написано в толковом словаре Ожегова. В современном толковом словаре русского языка Т.Ф. Ефремовой говорится, что голограмма — это объемное изображение предмета на фотопластинке, полученное методом голографии. Выходит, голограмма это нечто «плоское», но имитирующая объём.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

К чему я это? А к тому, что сегодня в этой сфере огромная путаница с терминами! Сегодня многообразие объёмных и аэрозольных дисплеев, различного рода проекций обычно называют голограммами для того чтобы обыватели быстро вникали о чём пойдёт речь. Поэтому когда в новостях говорят про то, как голограмма известного человека появилась на сцене, то обычно, речь идёт о самой банальной проекции.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

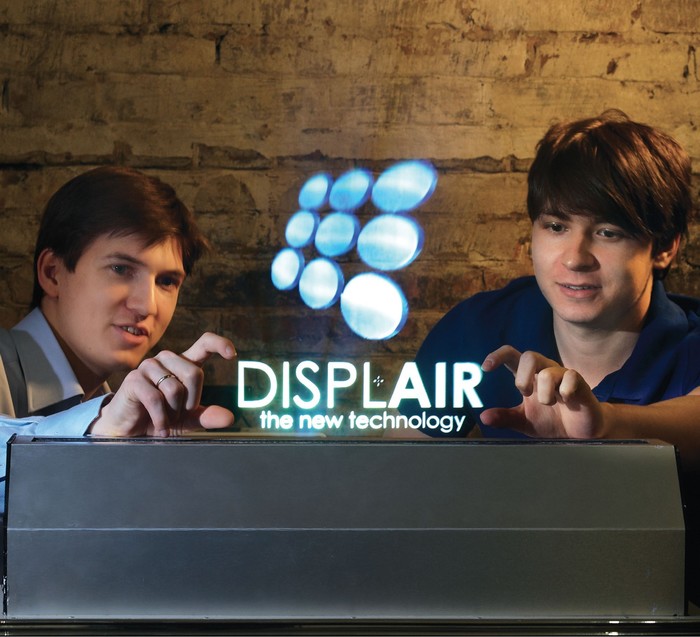

Бывают более продвинутые проекции, это уже аэрозольные экраны.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Речь в статье пойдёт об объёмных дисплеях, которые могут показывать объёмную картинку со всех ракурсов. Объёмные дисплеи условно делят на 2 типа:

Static volume — в этих устройствах нет макроскопических подвижных деталей (экранов или зеркал) Классическим примером являются светодиодные кубы, когда в каждой точке пространства вокселем является светодиод. В настоящий момент такие кубы распространяются как игрушки.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Swept volume – тип дисплеев с подвижным экраном, который работает за счёт персистенции. Такой тип я и пытался собрать.

Принцип работы

Персистенция, она же инерция зрения — это способность глаза, соединять быстро сменяющиеся изображения в одно — неподвижное. Представьте себе 2 картинки. Если они будут быстро сменять друг друга, то они сольются в одну. Наглядный пример это тауматроп:

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Подвижные экраны подобных объёмных дисплеев могут быть прямоугольными, дискообразными или с винтовым поперечным сечением. Главное, экран должен двигаться так быстро, что куча статичных картинок сливаются в одну объёмную.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Создание

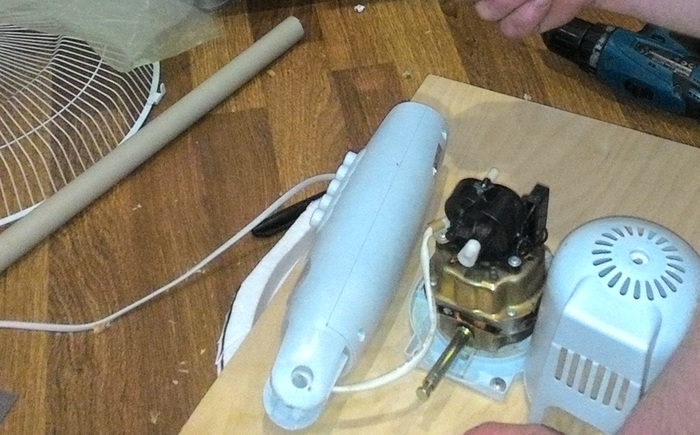

Самый доступный для меня вид подвижного экрана – вращающийся. Для этого разобрался старый вентилятор.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

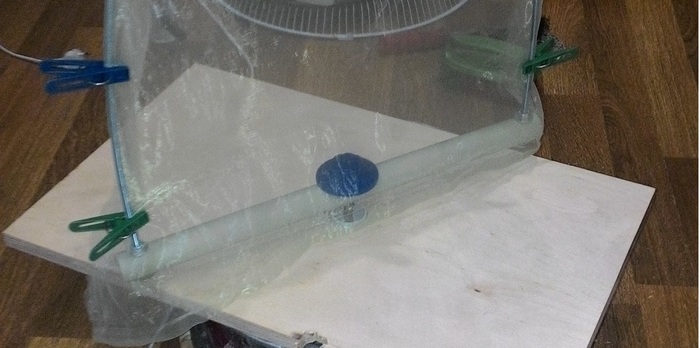

Поначалу экран был тяжёлый и большой. Но затем делал всё меньше и меньше, ибо двигатель вентилятора был очень слабым. А одно из главных условий – быстрая скорость, поэтому, не рекомендую двигатель от вентилятора. В итоге экран сделал из прочной согнутой шпильки, на которую натянул полупрозрачный материал из старой занавески. Такой материал хорошо просвечивается и продувается, не создавая лишнее давление при вращении.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Когда я начал проецировать тестовые картинки, то я увидел радугу.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Дело в том, что уcтройство DLP проектора с одной матрицей основано на использовании вращающегося диска, выполняющего роль светофильтра. Он размещен между лампой и матрицей и поделен на три равных сектора: красного, синего и зеленого цветов. Проходя через окрашенный сектор, свет попадает на матрицу, отражается от микрозеркал, проходит через объектив и формирует на экране изображение соответствующего цвета. Затем свет проходит через следующий сектор фильтра и т. д. Изображение на экране воспринимается цветным за счет эффекта инерции зрения (персистенция). Если цвет изображения обновляется менее чем за 30 мс, человеческий глаз воспринимает его как равномерно окрашенное. Теперь мне стало понятнее почему рабочие образцы дисплеев так бедны на цвета.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Далее отказался от двух цветов RGB, начал проецировать и тут мои полномочия всё.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Одно из условий – на каждый момент вращения, должна быть своя картинка. Но проецирование сбоку на вращающийся экран не даст стабильную картинку, потому что видеомаппинг на быстродвижущиеся объекты это очень сложно.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Тогда я добавил зеркало, которое тоже вращалось бы с экраном, но уже с меньшей скоростью. По задумке, мне нужно было проецировать статичную развертку, которое бы маленькое зеркало во время движения собирало бы в целую картинку. На деле же, подвижность зеркала растягивала картинку, делая проекцию искаженной.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

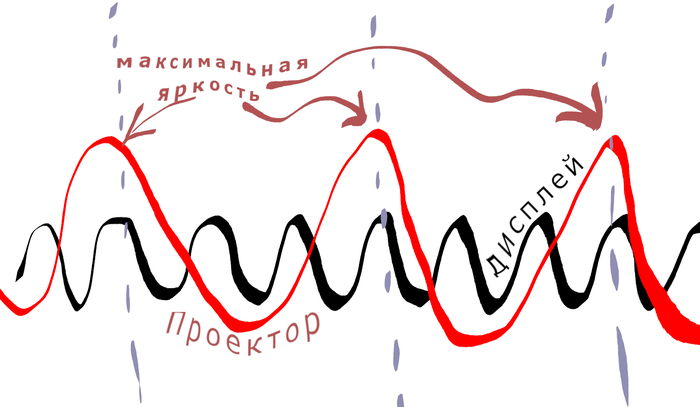

Затем я попробовал сделать развёртку мерцающей, но из-за несовпадения частоты вращения и мерцанием, картинка всегда проецировалась в разных местах:

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Тогда я взял лист бумаги, поднёс его к вращающемуся экрану и записал количество ударов по нему во время вращения. Каждый щелчок это пик на аудиозаписи. Каждый щелчок, это один оборот. Затащил в программу для видеомонтажа и сделал мерцание сответственно оборотам. На деле же, сделать штык в штык не получилось. В итоге никакой разницы. Далее я пошёл на крайний шаг. Залепил зеркало бумагой, оставив тонкую полоску.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

В теории, такая проекция должна была создать цилиндр. На деле из-за слишком яркой развертки для зеркала, светом заливалось так много площади, что разглядеть что либо давалось с трудом. Второе, из низкой частоты мерцания проектора, вместо цилиндра были маленькие полоски.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Одной из главных ошибок было проецировать всю развёртку. На деле надо было половину окружности, ибо из-за прозрачности экрана изображение повторялось. Но в итоге получить нормальную стабильную картинку не получилось. Весь эксперимент в дальнейшем хочу записать в виде видео. Поэтому если я где-то что упустил и есть ещё идеи как проецировать на экран, то буду рад любым ответам в комментариях…

Несложные оптические трюки со смартфоном: голограмма и проектор

Для начала, рассмотрим два забавных DIY-трюка с использованием смартфона. Для них не требуется почти никаких дополнительных компонентов, а те, что есть, стоят недорого. Всё работает, голограмма парит в воздухе, проектор выводит изображение, в приемлемом качестве. Работа предстоит с бумагой, ножницами, клеем.

В качестве руководства будем использовать видеолекции курса «Galaxy Upcycling – новая жизнь старого смартфона» который можно посмотреть на YouTube канале «IT ШКОЛЫ Samsung». Курс подготовлен российским Исследовательским центром Samsung (Samsung Research Russia) сотрудником которого я являюсь. При создании курса было решено двигаться в сторону образования и экспериментов. Основу курса составляют практико-ориентированные занятия с обучающими примерами, объясняющими, как превратить старый гаджет на платформе Android в новое устройство: мини-проектор, часы, умную гирлянду и т.д.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Голографическая пирамидка

Вот видеоруководство и дальше текстовая расшифровка, для тех, кто не любит смотреть, но любит читать:

Итак, голографическая пирамидка. Звучит круто, выглядит соответствующе. Чтобы спроецировать изображение, парящее в темноте как голограмма, нужно склеить пирамидку из прозрачного пластика, и поставить ее в темноте на экран смартфона или планшета.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Здесь вызвать затруднения может только прозрачный пластик. Где его взять:

Пластик от упаковки техники, например наушников, бритвы и так далее. Единственное условие, пластик нужен гладкий и не изогнутый, то есть бутылка не подойдет.

Листы пластика для брошюровки. Используются в качестве обложки документа. В магазине канцтоваров называются “Обложки для переплета пластиковые” формата А4. Только ни в коем случае не берите матовый, нужен именно прозрачный. На примере таких листов я и буду показывать.

Итак, начнем делать нашу крутую 3D-пирамиду. Нужно нарисовать развертку пирамиды на бумаге, вырезать, наложить, и потом склеить уже из прозрачного пластика. Развертка будет выглядеть так:

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Понятно, что она состоит из четырех трапеций. Я не буду подгонять размеры под диагональ экрана конкретного смартфона. Размер трапеции для смартфона будет такой: 1 сантиметр ширина верхнего основания, 3,5 сантиметров высота, 6 сантиметров ширина нижнего основания. А для планшета то же, но в два раза больше.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условияхЧертеж трапеции для телефона и для планшета.

Нужно четыре такие трапеции, начну с одной. Понадобится линейка. На клетчатой бумаге выйдет так:

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Вырежем, получится одна грань пирамиды. Теперь прикладываем и обводим вырезанную трапецию четыре раза.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Главное делать аккуратно. Я делала неаккуратно, и моя пирамида потом норовила завалиться вбок.

Так, вырезали бумажную пирамиду. Теперь возьмем пластик и на него это перенесем. Смело рисуйте маркером или фломастером, их легко смыть с пластика водой и губкой с чистящим средством.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Чтобы знать, как сгибать, подложу вниз бумажный чертеж и линии сгиба тоже нарисую на пластике.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Осталось вырезать и сложить. Сгибая, используйте линейку.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Склеим конструкцию тонким кусочком скотча, чтобы не разваливалась.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Давайте тестировать. Беру смартфон, открываю YouTube, там много готовых видео для 3D-пирамидки. Ищете просто по запросу “3d hologram”. Чаще всего это видео с рыбками, цветочками, иногда еще и с музыкой.

Бабочки, птички, медузы, аниме

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

    Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

    Мультфильмы (миньоны, губка Боб)

    Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Ставлю пирамидку по центру. Она будет падать, если вы криво согнули или неаккуратно вырезали. Если снизу мешают острые углы, можно обрезать ножницами.

Теперь, если выключим свет, увидим, что медуза как бы плавает в воздухе, с какой бы грани ни посмотрели.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Теперь удивляйте друзей забавной игрушкой!

Как это работает

Этот забавный пример, иллюстрирующий базовые законы геометрической оптики, давно известен в театре и цирке. Эффект впервые описал итальянский ученый еще в 17 веке. Называется “Призрак Пеппера”, по фамилии британского инженера, который начал использовать трюк в театральных постановках, например, по повести Чарльза Диккенса “Призрачный человек”.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условияхИсточник фото: https://en.wikipedia.org/wiki/Pepper%27s_ghost

Стекло стоит под углом 45 градусов. Снизу и впереди сцены комната с окрашенными черной краской стенами, в ней ярко освещенный актер. Отражение актера на стекле видят зрители.

Ещё трюк используется в концертной индустрии для создания голограмм исполнителей. К примеру, изображение рэпера Тупака Шакура было представлено на сцене вместе с Доктором Дре и Снуп Догом в 2012 году. А в 2014 году таким же образом состоялось выступление Майкла Джексона.

Еще это единственный способ организовать выступление виртуального персонажа. Мультяшный вокалоид Мику Хатсуне только таким образом может петь и танцевать на сцене, в окружении реальных музыкантов. Потому что физически она не существует. Или например, группа Gorillaz, которая выступила вместе с Мадонной.

Есть современные примеры применения этой технологии в цирке: немецкий цирк Roncalli отказался от номеров с животными и заменил их голограммами. Слоны, лошади и рыбы выступают теперь в представлениях виртуально.

Мини-проектор

Да, он показывает видео на стене! Пусть и не лучшем качестве. Причем изображение на стене будет гораздо крупнее того, что видите на экране смартфона, то есть свою задачу он выполняет. Здесь по-честному.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Конструкция такая: коробка из-под обуви, с крышкой, выкрашенная изнутри черной гуашью, с линзой в отверстии. Внутри подставка для смартфона. Подставка не фиксированная, подвижная, чтобы менять расстояние до линзы.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Смартфон любой модели

Коробка из-под обуви. Рекомендую взять компактную, не сильно широкую. Но в нее, конечно, должен пролезать смартфон.

Линза. Подойдет лупа для чтения. В продаже можно встретить трехкратные, с ними вы тоже можете сделать проектор, правда с удручающим качеством картинки. Поэтому рекомендую 7-кратную, она ненамного дороже. Проектор будет как настоящий!

Картон, чтобы сделать подставку для телефона

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Поэтому придется взять коробку побольше, в которую лупа свободно помещается вместе с ручкой. Это скорее коробка от кроссовок или от сапог. Когда выбираете коробку, примеряйте лупу, чтобы подходила по размеру.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Чтобы вырезать отверстие, я разобрала коробку и отрезала лишние боковые стенки и верхнюю часть, потому что иначе линза не входила. Главное, что коробка все еще закрывается и не разваливается на части.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Теперь рисуем отверстие и вырезаем его. Картон толстый, ножницами будет трудно сделать это аккуратно. Я решила воспользоваться канцелярским ножом, но будьте осторожны, не порежьтесь. Другой вариант, если боитесь испортить стол: ножницы, только лучше не канцелярские (они большие), а маникюрные: ровнее получится вырезать окружность.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Теперь пристраиваем внутрь лупу. Возьму ленточку тонкого скотча и надрежу через промежутки, чтобы получились такие лепестки.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Отгибаем в стороны всю эту красоту. Приклеили, вот так линза держится.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Итак, исходим из того, что линза держится в коробке, и осталось придумать, как закрепить смартфон. Но хорошая новость в том, что вы уже можете протестировать конструкцию!

Для этого запустите видео, к примеру, с YouTube, на смартфоне. Желательно мультфильм с яркими заметными цветами. Яркость экрана поставьте на максимум. Пробовать нужно в темноте. Поставьте смартфон внутрь коробки и запустите видео.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Двигая смартфон вперед-назад рукой, заметите, что видео вдруг приобрело резкость. Вау! Вы проецируете мультфильм на стену!

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Если не работает, то вероятно вы: криво закрепили линзу, взяли линзу с небольшим увеличением, неровно держите смартфон.

Итак, первый рабочий прототип готов! Теперь начинаем доводить наш мини-проектор до совершенства!

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Смартфон неудобно держать рукой. Он должен стоять сам внутри коробки, поэтому будем делать для него картонную подставку. Мне было лень клеить отдельную конструкцию, и я сделала подставку, разрезав ненужную картонную коробку. Смартфон перевешивает подставку, поэтому утяжелите ее или сделайте из остатков картона опору. А сам смартфон приклейте к подставке скотчем.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Ура! Самодельный проектор готов и работает! Конечно, он не заменит настоящего проектора. Но зато вы собрали его сами.

А теперь, когда всё получилось и пора хвастаться друзьям своим самодельным проектором, давайте разберемся, как же тут всё устроено.

Как это работает

Здесь ответы на два базовых вопроса:

почему изображение после линзы вверх ногами

на каком расстоянии расположить смартфон

Чтобы объяснить, я нарисовала картинки в онлайновом Open Source-симуляторе Ray Optics Simulator.

Это физика, 8 класс. Линзы бывают собирающие (слева) и рассеивающие (справа).

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

В нашем случае мы имеем дело с собирающей двояковыпуклой линзой.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Через оптический центр линзы лучи проходят без преломления.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Эта линия еще называется главная оптическая ось линзы.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Посмотрим, как будет формироваться изображение точки, лежащей не на главной оптической оси линзы, а в стороне от нее.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Луч, проходящий через оптический центр линзы, пройдет прямолинейно.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

А другой луч переломится через линзу и пройдет через фокус. На пересечении этих двух лучей и будет изображение точки.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Теперь уже нетрудно понять, как формируется изображение. Предположим некий предмет. Для определенности, поставлю его на расстоянии, превышающем фокусное, но не сильно. Дальше объясню, почему.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Рисуем путь лучей, как в предыдущем примере с точкой. Первый луч проходит через оптический центр линзы.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Второй луч проводим перпендикулярно линзе, дальше он преломляется и идет в точку фокуса. На пересечении этих двух лучей и получается точка.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Опускаем из нее перпендикуляр. Вот так будет выглядеть изображение. Видим, что оно увеличенное.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Далеко не всегда картинка будет увеличенная, и вы можете убедиться в этом, проводя эксперименты с самодельным проектором.

Предмет в фокусе. Тогда изображение отсутствует. Видите, что здесь нет пересечения.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

    Предмет между фокусом и двойным фокусом. Изображение перевернутое, увеличенное.

    Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

    Предмет в двойном фокусе. Изображение перевернутое, равное.

    Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

    Предмет за двойным фокусом. Изображение перевернутое, уменьшенное.

    Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Человеческий глаз тоже устроен как линза, и изображение попадает на нашу сетчатку перевернутым. Но мозг научился переворачивать изображение.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Заключение

Если знаете еще нетривиальные примеры использования смартфона в образовании, научных экспериментах, в системе Умного дома, в качестве игрушки или гаджета, пишите в личку. Мы хотим продолжить снимать новые серии видеокурса «Galaxy Upcycling – новая жизнь старого смартфона», и ваши идеи с благодарностью могут быть использованы для создания новых лекций курса, с указанием авторства.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Татьяна Волкова, куратор трека по Интернету вещей социально-образовательной программы для вузов «IT Академия Samsung»

Любительская голография — начало пути

Хочу рассказать об одном из своих интересов – оптической голографии. Нет, это про не те голограммы, что показаны в «Звёздных войнах», или видны в пирамидках на экранах мобильных телефонов, не про проекцию на плёнке и т. п. А то, о чём рассказывает Википедия в соответствующей статье, а ещё лучше в англоязычном варианте (это касается всех ссылок на Википедию по тексту). Не буду вдаваться в технические подробности и дебри уравнений (происходящие процессы очень сложны, и по теме написаны десятки объёмных монографий и сотни статей), а попробую очень кратко рассказать, что такое оптическая голография и чем она отличается от фотографии в практическом плане, что в ней такого интересного и каким образом можно в домашних условиях изготовить первую настоящую голограмму. Хоть процесс записи голограмм и похож на классический аналоговый фотографический процесс, но всё же он имеет ряд заметных отличий: другие оптические схемы, не нужен объектив, и соответственно нет необходимости в фокусировке, используются фотографические материалы со значительно большим разрешением, монохроматические источники излучения, принципиальное отсутствие негатива и позитива, строгие требования к отсутствию вибраций, иные правила композиции сцены и мн. др.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Итак, классическая цветная (в чёрно-белой всё также, только с одним каналом цвета) фотография, как аналоговая, так и цифровая, способна фиксировать только амплитуду световых волн, и посредством цветоделения опосредованно длину волны. Получается плоское изображение сцены строго с одного ракурса и с цветами, только с тем или иным успехом создающими для человека иллюзию исходных цветов. Использование свойств бинокулярного зрения и особых художественных приёмов может придать изображению некоторый объём, но также лишь с одного ракурса, цифровые VR системы не в счёт, речь про чистый аналог.

Малоизвестный процесс Липпмана, эксплуатируя явление интерференции света, непосредственно регистрирует, а затем воспроизводит исходный спектральный состав излучения. Вследствие интерференции на фотопластинке запечатлевается сложная картина взаимодействия всех пришедших от сцены световых волн, а в последствии дифракция на получившейся структуре снова восстанавливает эти волны в точности с той же длиной и пропорциональной амплитудой. Получается изображение аналогичное фотографическому, но с точной передачей спектра излучения без привлечения цветоделения и иных ухищрений. Почему же данный способ не вытеснил традиционную цветную фотографию, особенно учитывая, что он появился задолго до неё? Во-первых, высокая сложность: необходимы специальные высокоразрешающие фотоматериалы, особое плотно прилегающее к фотографической эмульсии зеркало (изначально использовалась жидкая ртуть), специальная химическая обработка, полученное изображение воспроизводится только под определёнными углами освещения и наблюдения, и пр. Во-вторых, и так хорошо, получаемые аддитивным смешением цвета́ для человека визуально тождественны исходным длинам волн.

Оптическая голография, также, как и процесс Липпмана эксплуатирует явление интерференции и фиксирует не только интенсивность, но и фазу световой волны, а значит направление падения каждого луча в сцене попавшего на фотографический материал. Происходит запись информации о световом поле, а не об изображении построенном объективом, как в классической фотографии. Потому технология и была названа голографией, что с др.-греческого переводится как «полный» и «пишу», т. е. полная запись, при этом сохраняется вся информация о падающем на регистрирующую среду свете. И при воспроизведении голографическое изображение получается практически неотличимо от оригинального в момент записи, несущее в себе множество признаков глубины, позволяющее рассмотреть запечатлённый объект в разных ракурсах в пределах некоторого угла (имеющее параллакс по одной или двум осям). Если есть тени, блики, отражения, преломления, то они достоверно передадутся, такая себе трассировка лучей.
К слову, существуют пленоптические камеры, реализующие некоторые возможности предоставляемые голографией, но они не получили пока особого распространения.

Для примера, очень удачная цветная голограмма (не моя):

Динамический диапазон сцены может достигать фантастических 1:1 000 000. Голограмма играет роль окна, через которое можно наблюдать сцену в том виде, в котором она была на момент записи. Каждая точка голограммы несёт в себе информацию о всех упавших лучах от всей сцены. Потому разделив голограмму на несколько частей мы потеряем часть информации о сцене, но не в таком объёме, как в случае классической фотографии, в случае голограммы изменив ракурс возможно удастся увидеть объекты сцены, которые были бы полностью потеряны в случае обыкновенной фотографии. Конечно, применение голографии не ограничивается только художественной голографией и развлечениями, это и контроль конструкционных материалов и технологических процессов, и научные исследования, и голографические оптические элементы, и перспективные способы хранения информации, и методы обработки информации и мн. др.

Как же происходит запись голограммы? Как правило для этого требуется два когерентных пучка света, один опорный, идёт непосредственно от лазера и непосредственно падает на регистрирующую среду. Второй отражается от объектов сцены и несёт информацию о ней. Именно они и интерферируют между собой, а полученная картина интерференционных полос фиксируется фотографическим материалом. Затем благодаря дифракции на полученной структуре только одного опорного пучка, не несущего обычно никакой информации, происходит восстановление объектного (второго пучка) и возникает изображение запечатлённой сцены. Происходит кодирование информации о сцене с участием опорного пучка выступающего в роли ключа, затем восстановление закодированной информации с использованием того-же ключа, пучка с такими же свойствами, как и у опорного в момент записи.

Существует множество видов голограмм и способов их записи, две наиболее простых и наглядных схемы это – схема Лейта-Упатниекса, дающая пропускающие голограммы, в ней и опорный пучок и объектный падают на фотоматериал с одной стороны. И схема Денисюка, дающая отражающие голограммы, когда пучки падают с разных сторон. Первые имеют очень высокую яркость и степень реализма, имеют несколько меньшие требования к разрешающей способности фотоматериалов и виброустойчивости, однако с ними сложно получить цветное изображение, а самое главное, что они могут быть воспроизведены только с помощью лазера (так называемые радужные голограммы воспроизводятся белым светом, но их пока рассматривать не будем). Вторые могут быть воспроизведены в обычном белом свете, голограмма самостоятельно вырезает из падающего света нужные ей длины волн, и при записи голограммы одновременно тремя лазерами можно получить цветное изображение. Оба способа имеют применение и легко реализуются, особенно второй, для которого достаточно положить фотопластинку на объект и осветить со стороны пластинки лазером. Не буду сюда вставлять чужие картинки со схемами, кои есть в той же Википедии, сосредоточусь на практической части. Отметив только, что недостатком кроме сложности процесса является необходимость использования высоко когерентного, а значит монохроматического излучения, и для записи цветного изображения также будет необходимо использовать три источника излучения. А также, как и в случае процесса Липпмана у голограмм при воспроизведении особые требования к освещению.

Также существует возможность рассчитать дифракционную картину на ЭВМ и затем записать её на фотоматериал, или отобразить рассчитанную интерференционную картину на голографическом дисплее, которые в данный момент находят на стадии ранних прототипов, например проект MIT. Но на практике к таким способам не прибегают, они пока находятся в стадии научных исследований, кроме фурье-голограмм, которые вполне реально напечатать на обыкновенном принтере, но они особого восторга не вызывают. Голограммы крупных размеров, со сложными эффектами, объектов не существующих в реальности обычно создаются гибридным способом, когда объектный лазерный пучок проходит через LCD панель, которая формирует изображение с одного из ракурсов, и затем интерферирует с опорным пучком на голографическом фотоматериале. Делая несколько экспозиций с разными изображениями получают так называемую мультиплексную голограмму. Немного информации о цифровых синтезированных голограммах есть в статье Википедии.

Что же необходимо для записи классического, полностью аналогового голографического изображения – создания оптической голограммы?

2176 лин./мм. Или, для отражательной голограммы при угле падения опорного пучка 45°, и падении объектного пучка перпендикулярно пластинке. Принимая коэффициент преломления стекла равным 1.6, получим угол опорного пучка после преломления равный arcsin(sin(45°) / 1.6)

4798 лин./мм.
Для этого используются различные приёмы, от того, что кладут объекты сцены непосредственно на фотоматериал, или фотоматериал на объекты, до оптических столов весом сотни килограмм с активными пневматическими опорами. Требования по вибрациям значительно смягчаются при использовании импульсного лазера, но при этом сам лазер становится самой сложной и дорогостоящей частью системы.

Второе. Специальные фотоматериалы, имеющие высокое разрешение (от 1 000 до 5 000 лин./мм и выше) и созданные специально для фиксирования интерференционной картины с использованием тех или иных схем. Существующие виды регистрирующих материалов:

Третье. Лазер также, как и механика, должен быть очень стабильным, причём требования к стабильности крайне высоки. В первую очередь он должен быть одномодовым, как по поперечным модам (один единственный пучок излучения), англ. single transverse, TEM00, так и по продольным (одна частота излучения), англ. single longitudinal. Вот по последней характеристике и нужно искать подходящий лазер. Для голографии кроме длины волны крайне важен такой параметр излучения, как временна́я когерентность. В общих чертах он определяет стабильность параметров излучения во времени, максимально возможное время отставания одного луча по отношению к другому, при котором будет наблюдаться конрастная интерференционная картина. Так как скорость света очень высока, то удобнее манипулировать длиной когерентности (сколько свет проходит за время когерентности). Ширина линии лазерного излучения связана с длиной когерентности по формуле: центральная_длина_волны^2 / ширина_линии. Так для длины когерентности в 10 см ширина линии лазера для 650 нм должна составлять 0.004 нм.

Длина когерентности лазера ограничивает максимальную глубину сцены голограммы, но для разных схем по разному. Например, для схемы записи Денисюка, где объект находится за фотопластинкой, разница хода объектного и опорного пучка приблизительно составит расстояние которое прошел луч от фотопластинки до объекта и обратно. И максимальная глубина сцены составит примерно половину длины когерентности. В случае схемы Лейта-Упатниекса всё зависит от способа освещения, наличия и положения зеркал и светоделительной пластинки, и вполне можно добиться максимальной глубины сцены приблизительно равной длине когерентности.

К счастью, довольно много видов лазеров при правильном подходе способны дать требуемые характеристики, особенно в области малых мощностей. Так многие гелий-неоновые лазеры имеют излучение с длиной когерентности 15-20 см при мощности до десятков мВт. Как это ни странно, большинство недорогих красных лазерных указок и маломощных модулей до 5 мВт также вполне пригодны, и могут давать излучение с длиной когерентности от сантиметра до нескольких метров. А вот зелёные и синие лазерные указки часто не пригодны для чего-то большего чем для запись сцены с монетами в несколько миллиметров глубиной, но тут нужно изучать каждый экземпляр в отдельности, про это будет немного ниже. В общем, обзор лазеров, их выбор, способы питания и стабилизации – это тема для ещё одной, довольно объёмной статьи.

Перейдём непосредственно к практической части. Для первых экспериментов был выбран готовый набор для экспериментов в области голографии, включающий в себя подходящий лазер с блоком питания на батарейках, фотополимерные голографические пластинки, некоторую механику, документацию, тестовый объект в виде модели автомобиля, и другие вспомогательные объекты вроде брелока с синим светодиодом в качестве источника неактиничного (не влияющего на фотоматериалы) свет – Litiholo Hologram kit c дополнением Reflection upgrade.

Фотоматериалы. Фотополимер с защитным слоем на оптическом стекле толщиной 1.8 мм, заявленная дифракционная эффективность (что-то вроде КПД в данном случае) более 90%, чувствительность в диапазоне от 400 до 690 нм, т. е. можно записывать и цветные голограммы. Подходят, как для записи пропускающих, так и отражательных голограмм. Фотопластинки до экспонирования фиолетового цвета, после облучения лазером в наиболее освещённых местах обесцвечиваются, полное обесцвечивание производится ярким белым светом, никакой другой процедуры проявления или фиксирования не требуется.

Лазер. Полупроводниковый лазерный модуль 638 нм с заявленной мощностью 5 мВт, имеет переменный резистор для точной настройки тока и блок питания на батарейках, заявлен как пригодный для голографии.

В соответствии с комплектной инструкцией была собрана схема для записи пропускающих голограмм.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Лазер был предварительно прогрет (оставлен во включенном состоянии) в течении 15 минут, а генерируемый спектр проверен самым простым способом: за лазером устанавливается лист белой бумаги, а перед ним параллельно бумажному листу на расстоянии 30 см и перпендикулярно лучу стеклянная пластинка (например, предметное стекло для микроскопа или фотопластинка с удалённым чувствительным слоем), на листе должна наблюдаться чёткая интерференционная картина состоящая из светлых и тёмных полос, в тёмных промежутках должны отсутствовать более слабые светлые полосы, а сама картина должна быть стабильной во времени и как можно более контрастной. Если полосы не наблюдаются, смещаются во времени, или картина имеет очень низкую контрастность, то не имеет особого смысла пытаться записать голограмму, необходимо изменить ток лазера, дать ещё времени на прогрев и/или заменить сам лазер. Если картина чёткая и без промежуточных полос, то можно говорить о том, что длина когерентности не меньше чем толщина_пластинки * 2 * коэффициент_преломления. Так при толщине стекла 1.8 мм это число составит примерно 5.5 мм, потому лучше найти стекло потолще или лучше набор стёкол разной толщины. Скорее всего длина когерентности будет даже больше, так как без инструментальных способов измерения оценка контрастности слишком субъективна. Точнее можно будет сказать записав голограмму или воспользовавшись интерферометром Майкельсона.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Затем была произведена запись голограммы комплектного объекта, модели автомобиля.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

К сожалению, камера не передаёт динамического диапазона получаемых изображений их яркости и объёма. Вживую, когда убираешь объект создаётся ощущение, что ничего не изменилось, что объект всё там же, только немного изменяется его освещённость, остаётся объём, отражения, тени, блики и возможность изменения угла наблюдения. Изображение проявляется только в свете лазерного излучения падающего под углом падения опорного пучка.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Следующей была собрана схема для записи отражательных голограмм с помощью дополнительных деталей из Reflection upgrade, которые лишены выше озвученного недостатка и видны в белом свете.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Тут уже необходимо сооружать башню для лазера, и ни о какой ¼ части длины волны речь не идёт. Однако это требование распространяется только на взаимное расположение объекта и фотоматериала, и некоторых оптических элементов, лазер просто не должен откровенно болтаться, и всё будет хорошо.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Полученные голограммы видны в белом свете, лучше всего подходят точечные источники с непрерывным спектром, солнечный свет или свет от галогенных ламп, а угол падения светового пучка должен быть тем же, что и при записи. Коэффициент цветопередачи источника освещения крайне важен, так как отражательная голограмма создаёт изображение отражая некоторый диапазон длин волн, а остальные пропускает, и этот самый диапазон для максимальной яркости изображения должен содержаться в свете в полном объёме. Так как запись ведётся красным лазером, то этот диапазон получается красно-желтым, цвет зависит от угла падения света, и изображение получается несколько приятнее на вид, чем монохромное в свете лазерного излучения.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Голограммы получились, и это показывает, как легко можно начать (а для кого-то и закончить, если не зацепило) развиваться в этом довольно популярном на западе, и практически забытом на пост советском пространстве увлечении, которое вполне может перейти в профессиональное и коммерческое русло, например изготовление изобразительных голограмм на заказ. Также это отличная тема для привлечения интереса школьников к наукам, кружковой деятельности, первых научных работ, затрагивающая и способная интегрировать множество разделов физики, техники, технологии, химии, радиоэлектроники, информационных технологий.

Если тема вызовет интерес, то постараюсь ещё написать про механику, оптику, лазеры, фотоматериалы, в том числе самодельные и т. д. Также с удовольствием учту все замечания и пожелания, дополню статью недостающей по мнению читателей информацией.

Для более глубокого изучения вопроса также могу порекомендовать следующие источники:

Как я собирал голограмму ⁠ ⁠

Решил собрать голограмму своими руками, но в итоге вместо картинки я получил разочарование. Стоило ли вообще в это лезть?

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

И всё же, если вы надумайте собрать дома голограмму, то далее я опишу какие ошибки я допустил, чтобы вы уж точно их не допустили.

Голограмма — объёмное изображение, полученное голографическим методом, именно так написано в толковом словаре Ожегова. В современном толковом словаре русского языка Т.Ф. Ефремовой говорится, что голограмма — это объемное изображение предмета на фотопластинке, полученное методом голографии. Выходит, голограмма это нечто «плоское», но имитирующая объём.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

К чему я это? А к тому, что сегодня в этой сфере огромная путаница с терминами! Сегодня многообразие объёмных и аэрозольных дисплеев, различного рода проекций обычно называют голограммами для того чтобы обыватели быстро вникали о чём пойдёт речь. Поэтому когда в новостях говорят про то, как голограмма известного человека появилась на сцене, то обычно, речь идёт о самой банальной проекции.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Бывают более продвинутые проекции, это уже аэрозольные экраны.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Речь в статье пойдёт об объёмных дисплеях, которые могут показывать объёмную картинку со всех ракурсов. Объёмные дисплеи условно делят на 2 типа:

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Swept volume – тип дисплеев с подвижным экраном, который работает за счёт персистенции. Такой тип я и пытался собрать.

Персистенция, она же инерция зрения — это способность глаза, соединять быстро сменяющиеся изображения в одно — неподвижное. Представьте себе 2 картинки. Если они будут быстро сменять друг друга, то они сольются в одну. Наглядный пример это тауматроп:

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Подвижные экраны подобных объёмных дисплеев могут быть прямоугольными, дискообразными или с винтовым поперечным сечением. Главное, экран должен двигаться так быстро, что куча статичных картинок сливаются в одну объёмную.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Самый доступный для меня вид подвижного экрана – вращающийся. Для этого разобрался старый вентилятор.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Поначалу экран был тяжёлый и большой. Но затем делал всё меньше и меньше, ибо двигатель вентилятора был очень слабым. А одно из главных условий – быстрая скорость, поэтому, не рекомендую двигатель от вентилятора. В итоге экран сделал из прочной согнутой шпильки, на которую натянул полупрозрачный материал из старой занавески. Такой материал хорошо просвечивается и продувается, не создавая лишнее давление при вращении.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Когда я начал проецировать тестовые картинки, то я увидел радугу.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Дело в том, что уcтройство DLP проектора с одной матрицей основано на использовании вращающегося диска, выполняющего роль светофильтра. Он размещен между лампой и матрицей и поделен на три равных сектора: красного, синего и зеленого цветов. Проходя через окрашенный сектор, свет попадает на матрицу, отражается от микрозеркал, проходит через объектив и формирует на экране изображение соответствующего цвета. Затем свет проходит через следующий сектор фильтра и т. д. Изображение на экране воспринимается цветным за счет эффекта инерции зрения (персистенция). Если цвет изображения обновляется менее чем за 30 мс, человеческий глаз воспринимает его как равномерно окрашенное. Теперь мне стало понятнее почему рабочие образцы дисплеев так бедны на цвета.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Далее отказался от двух цветов RGB, начал проецировать и тут мои полномочия всё.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Одно из условий – на каждый момент вращения, должна быть своя картинка. Но проецирование сбоку на вращающийся экран не даст стабильную картинку, потому что видеомаппинг на быстродвижущиеся объекты это очень сложно.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Тогда я добавил зеркало, которое тоже вращалось бы с экраном, но уже с меньшей скоростью. По задумке, мне нужно было проецировать статичную развертку, которое бы маленькое зеркало во время движения собирало бы в целую картинку. На деле же, подвижность зеркала растягивала картинку, делая проекцию искаженной.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Затем я попробовал сделать развёртку мерцающей, но из-за несовпадения частоты вращения и мерцанием, картинка всегда проецировалась в разных местах:

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Тогда я взял лист бумаги, поднёс его к вращающемуся экрану и записал количество ударов по нему во время вращения. Каждый щелчок это пик на аудиозаписи. Каждый щелчок, это один оборот. Затащил в программу для видеомонтажа и сделал мерцание сответственно оборотам. На деле же, сделать штык в штык не получилось. В итоге никакой разницы. Далее я пошёл на крайний шаг. Залепил зеркало бумагой, оставив тонкую полоску.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

В теории, такая проекция должна была создать цилиндр. На деле из-за слишком яркой развертки для зеркала, светом заливалось так много площади, что разглядеть что либо давалось с трудом. Второе, из низкой частоты мерцания проектора, вместо цилиндра были маленькие полоски.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Одной из главных ошибок было проецировать всю развёртку. На деле надо было половину окружности, ибо из-за прозрачности экрана изображение повторялось. Но в итоге получить нормальную стабильную картинку не получилось. Весь эксперимент в дальнейшем хочу записать в виде видео. Поэтому если я где-то что упустил и есть ещё идеи как проецировать на экран, то буду рад любым ответам в комментариях.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Инженериум DIY

226 постов 3.2K подписчиков

Правила сообщества

В сообществе будут попадаться посты для новичков, поэтому не стоит влетать в пост с минусомётом, направленным на задающих вопросы по теме поста.

Стоило ли вообще в это лезть?

Тут такой момент. У вашего проектора скорость отклика и частота кадров какая? Для проецирования картинки кинемотографичческого типа вам нужено вращение хотя бы 24 оборота в секунду, и при этом кадр на каждые несколько градусов вспышкой. Допустим, проекций у вас 180, по картинке на градус.

Я не знаю, где такой проектор брать, но у вас точно не он. И из-за этого получается хрень.

Собственно из-за этого, рекомендуется начинать с вращающейся светодиодной ленты.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Зачем вращать, если можно болтать? Надо построить частоту кадров под синусоидальную функцию и таскать экран туда-сюда, считывая где сейчас экран с кривошипа. И очень важно будет настроить систему параллакса.

Короче «low hardware, high software» вариант такой.

Из вариантов еще проще: можно привязать занавеску к вентилятору и попробовать создать стоячую волну турбулентностью, а проецировать в нормали к поляризации.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Домашний кинотеатр из хлама⁠ ⁠

Здравствуйте уважаемые пикабутяне!

Решил поделиться рецептом, как я дома собрал компактный кинотеатр (если можно его так назвать) по сути из говен и палок:) Начнем comrads!

Уйдем немного в сторону. решил я проникнуться японской анимацией ̶с̶т̶а̶т̶ь̶ ̶а̶н̶и̶м̶е̶ш̶н̶и̶к̶о̶м̶. Никогда не тянуло, ну не понимал я её. Смотрел в студенчестве но как то мимо. Полазив по интернету, решил зайти с козырей и начать с Евангелион.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

И знаете что. это чертовски завораживающая вещь! Лично для меня анимация движений огромных мехов, просто отпад. И это мать его 1995 год!

И я принял решение, что смотреть такую красоту на телефоне не стоит! и вам не советую:)

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Вспомнил я, что где-то в закромах валяется у меня китайский проектор и акустическая система 2.1. И чего же добру пропадать, что нибудь да соберем. Покопавшись ̶в̶ ̶б̶а̶б̶к̶и̶н̶о̶м̶ ̶ ̶с̶е̶р̶в̶а̶н̶т̶е̶ оные были обнаружены в целости и сохранности. И вот это чудо китайского гения UNIC UC-40

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Характеристики у него такие себе, но для меня и это топчик. Главное он есть, а вот экрана для него нет. Цены на экраны меня и мою внутреннюю жабу не устроили от слова совсем. Ну ок руки вроде из плеч и пошла магия.

Самый важный критерий был компактность, не очень хотелось постоянно собирать и разбирать. поэтому был выбран рулонный вариант. Встал вопрос с материалом, тут ребята которые уже прошли по моему пути советуют ПВХ полотно, он же натяжной потолок или баннерную ткань.

На местном сайте купи-продай с потолочным полотном как-то грустно ̶т̶ы̶ ̶б̶л̶Э̶т̶ ̶п̶о̶т̶о̶л̶о̶к̶ ̶з̶а̶к̶а̶з̶ы̶в̶а̶й̶,̶ ̶а̶ ̶н̶е̶ ̶к̶у̶с̶к̶и̶ ̶п̶о̶к̶у̶п̶а̶й̶ а вот баннерную ткань удалось найти. Вот она 🙂

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Довольно плотная. Одна сторона гладкая, другая с теснением. Что собственно не мешает ни как.

С материалом разобрались, теперь был вопрос с механизмом развертывания. Почему-то в голову сразу пришла мысль о жалюзи, компактно и просто! Спойлер! да так и есть!

Нужно две мебельных хромированных трубы из зеленого магазина!

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

И механизм для жалюзи из того же магазина!

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

С проектором есть момент, для расчета экрана нужно знать расстояние между ним и проектором. Находим этот параметр в инструкции и получаем в моем случае диагональ изображения в 100 дюймов! при соотношении сторон 16:9 вот кстати удобный калькулятор https://www.calc.ru/diagonal-i-storony-displeya-100-dyuymov-16:9-v-santimetrakh.html

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Ну вот и сложилась картинка для меня в тот момент. Прыгнув в машину, я поехал к рекламщикам за тканью. По приезду я пообщался с ребятами и они подтвердили что тема рабочая. Они уже делали подобный экран из этой ткани. По цене вообще комфортно ̶з̶н̶а̶я̶ ̶ц̶е̶н̶у̶ ̶з̶а̶в̶о̶д̶с̶к̶о̶г̶о̶ еще и по размеру моему вырезали 250х180. Брал с небольшим запасом, чисто на всякий. В магазине тоже проблем не было, если только найти что где в нем:)

Что имеем по итогу:

Довольные грузимся в тачку ̶о̶х̶у̶е̶в̶а̶е̶м̶ ̶о̶т̶ ̶т̶о̶г̶о̶,̶ ̶ч̶т̶о̶ ̶3̶ ̶м̶е̶т̶р̶а̶ ̶т̶р̶у̶б̶ы̶ ̶з̶а̶л̶е̶з̶л̶и̶ ̶в̶ ̶к̶у̶п̶э̶

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Успешно выгружаемся дома.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Далее процесс такой. обрезаем трубу до 270 (помним что экран 250) оставляем края по 10.

Обезжириваем спиртом ̶н̶а̶с̶т̶о̶й̶к̶о̶й̶ ̶б̶о̶я̶р̶к̶и̶ и клеем скотч.

На полу раскрываем ткань, разглаживаем и с помощью самого точного инструмента ̶г̶л̶а̶з̶а̶ клем трубу к ткани.

повторяем и получаем:). да немного неровно, на результат не влияет

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Далее механизм для жалюзи, металлическое крепление было главным критерием! Спойлер:) Вес всего экрана оказался довольно небольшим. Килограмма два на ощущение.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Механизм словно создан для этой трубы. все установилось как по маслу!

Про установку к стене говорить не буду, там все просто. Лучшее делать это вдвоем.

И вот оно. Сорян за качество, вацап пожирал:)

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Получилось довольно компактно, механизм работает! Колонки были установлены на скорую руку рядом с экраном:) Провода для них наращивал еще давно, вот и пригодилось!

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Для проектора была собрана полочка на скорую руку, из того что было под рукой:)

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

И вот оно! Система работает!!

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Получилось как-то так:) В живую смотрится намного лучшее чем на фото ̶ф̶о̶т̶о̶ ̶г̶о̶в̶н̶о̶ ̶я̶ ̶з̶н̶а̶ю̶

Ну и понеслось. украл у жены стори из инсты:)

Могу себе позволить смотреть анимешку))

И это реально круто!! особенно когда сделал это своими руками.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Доволен как слон, нужно будет окультурить все провода да и вообще навести порядок. А так вообще балдеж:)

Понятно что можно поговорить про качество экрана,проектора и т.д. Но ребят себестоимость этого экрана ̶б̶а̶б̶у̶й̶н̶и̶ всего 3.000 рублей!! и собран он на коленке за пару часов.

Так что вот мой рецепт! спасибо за внимание!

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Повесть о создании домашнего кинотеатра (ну почти кинотеатра) Часть 5⁠ ⁠

Вулканский салют Вам, товарищи киноманы, кинолюбы и даже, возможно, синефилы. Думаю в этой части Вы сможете получить последние минимальные знания, необходимые для сбора скромного, и не профессионального, но своего Домашнего Кинотеатра.

Как всегда, ссылки на предыдущие посты (для удобства навигации переименовал по ключевым моментам):

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

С момента запуска моего ДК прошло около 4х месяцев. Всё это время мы с женой занимались необходимой просветительской деятельностью, показывая 9-ти летнему сыну (привет Тим!) всю вселенную Мстителей, Звёздных войн, Властелина колец, Людей Х и т.д.

Со временем я стал замечать, что некоторые фильмы были какие-то слишком тёмные, хотя учитывая жанр и общую стилистику всё должно было выглядеть ярко и красочно. Стоит отметить, что несмотря на предел моего проектора по разрешению (Full HD), все фильмы я смотрел в 4К, картинка все равно была лучше, чем просто 1080. Но я не обращал внимания на волшебный показатель HDR. Напоминаю, что это технология работы с изображениями и видео, диапазон яркости которых превышает возможности стандартных технологий. Проще говоря, картинка должна быть «сочной и мощной». Но, какого то хрена, всё было наоборот. Думаю многие помнят 3-ю серию 8-го сезона Игры престолов. Как же у всех кипело от того, насколько она была тёмной. А оказывается не серия была такой, а мы с Вами. Нужно было смотреть этот «шедевр» только в полной темноте и на топовом оборудование, которое могло выдать все прелести большого яркостного диапазона в ночных сценах.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Большинство современных фильмов выпускается в 4К HDR формате, и у обладателей не достаточно мощной техники есть 2 варианта решения проблемы с деградацией цветов:

1. Использовать видеофайлы в формате SDR (стандартный динамический диапазон).

Разница очень заметная. Все цвета яркие, правильные и смотреть одно удовольствие. К сожалению, не все фильмы появляются в обоих вариантах.

2. Использовать медиаисточник, способный преобразовывать HDR в SDR. К примеру, в Xiaomi Mi box S есть такая возможность и во многих других плеерах. На форуме Ixbt кто-то писал, что эта функция нормально работает только у Zidoo z9x и выше, но другого подтверждения такой инфы я не нашел.

Надеюсь всем понятно, что при просмотре на экране диагональю от 100 дюймов, какие-нибудь BDrip 720 будут выглядеть мягко говоря, не очень. Поэтому готовьтесь к файлам от 20 гигов и более. Также не стоит забывать о звуке. Я искренне надеюсь, что вы сможете поставить простенькую 5.1 акустику, ведь без многоканального звука часть магии улетучивается. В идеале, наш видеоконтент должен быть в 4К около 50 Мбит/с, звук 6-ти, 8-ми канальный, ну и, помня возможности аппаратуры, в SDR или HDR (но эти характеристики конечно вышка, можно и поскромнее).

Особой разницы, при этих параметрах, в формате сжатия нет. Не думаю, что вы сможете заметить визуально отличия MKV от HEVC или MPEG-4. Главное, чтобы ваш медиаисточник смог их распознать и спокойно транслировать без недостатков.

Для любителей смотреть всё в потоке, разочарую. Вряд-ли онлайн просмотр сможет выдать качественное видео и звук. В легальных Кинопоиск, Нетфликс, Амазон и т.д., очень мало фильмов в 4К и многоканальному звуке (речь про дублированное кино, конечно вариантов с оригинальной дорожкой много).

Если же мы говорим о вариантах с попугаем и ромом, к примеру HD VideoBox, скорость вашего интернета и роутера должна быть соответствующая (сами посчитайте, если фильм будет весить 50-60 гигов).

Лично я сторонник качать на жесткий диск, ну а Чудотворцев и Бесстыжих с 5.1 смотреть не обязательно.

Заранее скачанное я смотрю через KODI. Это просто дьявольская программа, с таким уровнем гибкости, количеством настроек и встроенных патчей, что из неё можно сделать полноценный медиацентр, с возможностью прямого скачивания с торрентов.

Схемы чертить не мастер, но принцип должен быть понятен.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Все устройства подключаются HDMI кабелем. Про него следует рассказать побольше.

HDMI кабель бывает разного формата, от этого зависит его пропускная способность.

На момент написания этого поста актуальности в 2.1 практически нет. Контента подходящего очень мало, играть на PS5 при 120 кадрах тоже вряд-ли получится (железо не вытянет). Если у вас топовый ПК, учитывая нынешние цены тысяч за 200, возможно вы это выжмите (при условии, что и ваш проектор тоже сможет).

Чтобы в ближайшие лет 5 не напрягаться, вполне достаточно 2.0.

Брать кабель более 10 (на крайний случай 15) метров не желательно, ухудшение сигнала прямо зависимо от длины. И не видитесь на рекламные слоганы по типу: «Золотая оплётка кабеля», «Вкрапление серебра, титана», «Сердцевина из когтей Росомахи», и т.п. Берите средний по стоимости и будет вам счастье. У HDMI кабеля есть уникальная способность быть несовместимым с вашей техникой просто «потому что». Желательно заранее уточнить в магазине, согласятся ли они обменять кабель если он вам не подойдет (у меня получилось без проблем). У упоминаемого мной ранее канала на YouTube Blackroom, есть отличное видео на тему HDMI.

Длинный кабель нам нужен для связи проектора и ресивера. Все остальные берем покороче, чтобы меньше путаться в проводах.

Не забываем на всех устройствах включить HDMI-CEC. Отличная технология, позволяющая управлять всем с одного пульта. Не все функции будут работать также, как и на родном пульте, но включить-выключить и прибавить громкость вполне Ок.

Вот и закончилась матчасть. Настало время рассказать, что же получилось у меня.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Долго выбирал проектор, читал форумы, упомянутые мной в предыдущих постах, разные технологии и т.д. и т.п. (вы теперь это знаете не хуже меня).

Остановился на Epson EH–TW5820

Я взял в ДНС за 84099 рублей в апреле 2021 г. С такими характеристиками и чтобы был из магазина, других вариантов нет.

— Неплохая заявленная контрастность 70000:1

Вы уже должны понимать особенности технологии, и в этой цене опять же, конкурентов нет.

— Сдвиг объектива (линзы)

Он встроенный в корпус. Если вам нужно часто переносить проектор и использовать его, так сказать, в поле, встроенный свисток очень удобен. Вошел в аккаунт, подключился к сети и все работает. Но при стационарном использовании он бесполезен. К нему нельзя подключить доп. оборудование, жесткий или флешку, да и сам он довольно слабоват. Считаю, что это ненужный функционал, за который приходится платить деньги. Я его сразу снял, и подключил к ТВ в другой комнате, который был без Smartа.

Чтобы изображение было комфортным, нужна полностью тёмная комната. И мой экран покрашен Тиккурилой, что сделало его слегка серым. Если поставить стандартный, белый экран, ярости будет прям с избытком, но тёмный на изображении будет уже не таким контрастным. Так что, идеальный киносеанс получается при формате SDR видео и поздним вечером (сериальчики, благодаря шторам и жалюзи, можно смотреть в любое время дня и ночи).

В связи с некоторой ограниченностью в выборе моделей и средствах, было принято решение делать своими руками.

Как полотно используется лист ЛДСП, грунтованный и покрашенный Tikkurila Harmony цвет H499 (светло-серый).

По краям рамы закреплена полоска черного бархата, шириной по бокам 6 см, сверху и снизу по 3.5 см. Её клеили на двухсторонний скотч и крепили степлером.

Экран получился тяжелым, советую учесть это заранее, если будете делать сами.

Контрастность изображения в сравнении с чистым белым листом, определенно в пользу покрашенного, хоть и есть потери по яркости.

PS4. Хоть и играю редко, но как уж совсем без этого. (5-ю пока покупать смысла не вижу, обновлюсь до 4К проектора, тогда и подумаю).

Ресивер Pioneer VSX-421. Вместе с акустикой стоял еще подключенным к ТВ. Надежный, как швейцарские часы и по цене можно найти совсем уж за копейки.

Все довольно старенькое, и не стоит космических денег, но мне пока вполне хватает. И обязательно рекомендую сделать минимальную настройку акустики(задержка звука, в зависимости от расстояния до зрителей, громкость отдельных каналов, корректировка баса и т.д.).

Дальше будет небольшой фото отчет:

Старый ТВ был 55 дюймов, сейчас кажется просто игрушечным.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Выравнивал положение проектора относительно экрана и наоборот. После ТВ остались отверстия, в них и закрепил поперечные бруски (не хотелось дырявить стену), поэтому получился центр тяжести не по середине. Когда стянул горизонтальные бруски с «центральными», все встало по уровню и намертво.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Уже покрасил экран, все саморезы спрятались за бархатной окантовкой.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Конструкция конечно выглядит не очень, но для первичной настройки хватило.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Вот итог. Добавились блэкаут жалюзи. Кабель HDMI протянут за экраном и по потолку к проектору. За центральным каналом прячется Mi Box с подключенным жестким. Диван расположен на расстоянии 3.6 м от экрана, сам экран весит немного высоковато, около 90 см от пола, из за фронтальных колонок. (Беззубый кот вымещает злобу на диване, поэтому сорри за разодранный угол).

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Из-за небольшой неровности пола, колонки стоят на разной высоте. Создается впечатление, что экран весит неровно (это не так, все чётко по уровню).

Сделал бы экран еще чуть больше, но лень было переносить выключатель.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Ролик с Youtube 4К в формате 16:9 прям огонь, яркий, насыщенный. Камера передать полностью не может.

Паук в формате 2.40:1, поэтому рамка сверху-снизу. По кадру видно глубину чёрного, её более чем достаточно.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

На этом пожалуй всё. Честно говоря, впервые писал такие длинные тексты и так много. Оказывается, дело непростое, но чертовски приятное.

Как всегда, благодарю за чтение, если кому-то смог помочь, очень рад, если есть вопросы, пишите.

Отдельное спасибо моей замечательной жене, Алёне, которая помогала мне в создании ДК, собирала со мной экран, аккуратно сделала бархатную рамку и вообще терпела меня, пока я всё настраивал и перенастраивал.

Закончу первым кадром по сериалу Властелин колец, дающим нам надежду увидеть Валинор и Древа Валар, а также сопутствующие им разборки и кипиш.

О каких возможностях принтера вы не знали

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Каждый художник обязан знать, как смешать цвета. Эти принципы осваивали ещё мастера палеолита, они сохранились и в современных типографиях. Совершенно новый подход к цветам нашёлся только недавно, и чернила для любых оттенков в нем используются одинаковые — бесцветные.

Шаг 1. От смешения к сложению

Окраску зелёного листа или багрово-жёлтые цвета осеннего леса создают те же красящие пигменты. Но взгляните под ноги: лужа на асфальте подскажет абсолютно другой способ добиться красочных тонов. Тонкая бензиновая плёнка на ней переливается всеми цветами радуги, хотя и бензин, и вода — вещества сами по себе прозрачные, неокрашенные. Неполярный бензин крайне плохо смешивается с водой, разбегаясь по её поверхности плёнкой минимальной толщины. Свет, падая на неё, частью отражается, а частью проходит дальше, отражаясь внутренней стороной бензиновой плёнки. Две отражённые волны складываются. Если их максимумы совпадут, они усилятся, а если на максимум одной придётся минимум другой — ослабят друг друга и пропадут.

Такое сложение световых волн называется интерференцией. Она окрашивает радугой и бензиновую плёнку на луже, и круглый бок мыльного пузыря. В зависимости от толщины в каждом участке интерференция проявляет свет определённой длины видимого диапазона, от коротких (0,4 мкм) фиолетовых до длинных красных (0,75 мкм). Окрашенные зелёным (0,5 мкм) участки тоньше красных ровно на 0,25 мкм — или величину, кратную этой цифре.

«Из неорганических веществ подходящими свойствами обладает кристаллический диоксид титана, — рассказали нам Александр и Владимир Виноградовы, руководящие лабораторией растворной химии передовых материалов и технологий петербургского Университета ИТМО. — Нужно только приготовить взвесь таких наночастиц и научиться наносить их достаточно тонкими слоями, точно контролируя их толщину. Тогда в отраженном свете интерференционная картинка будет выглядеть цветной, хотя сами чернила, коллоидный раствор диоксида титана, — бесцветные».

Шаг 2. Ода принтеру

Контролировать толщину слоёв с такой точностью можно и лазерной гравировкой, и сложными методами напыления — все они требуют использования невероятно сложной техники и могут работать лишь с небольшими по размеру образцами. «Оказавшись в командировке в Канаде, мы заметили, что даже самые обеспеченные нанолаборатории активно пользуются обычными офисными струйными принтерами с пьезоэлектрической головкой, — братья-близнецы Виноградовы действительно похожи, как две капли наночернил, и даже говорят о себе во множественном числе. — Некоторые модели принтеров очень неприхотливы и легко переносят эксперименты с раствором, который залит им в картриджи».

Конечно, дешёвый принтер, который не жалко и погубить, не может контролировать нанесение капель с большой точностью. Но для наночернил этого и не требуется. «Мы не инженеры и не конструируем принтеры, — поясняют братья Виноградовы. — Мы химики, и наша задача — найти такой состав чернил, чтобы каждая капля, высыхая, создавала ровный отражающий слой заранее определённой толщины». Добиться этого удалось, подобрав добавки, изменившие параметры вязкости и поверхностного натяжения раствора. В итоге толщина слоёв, остающихся на подложке, задаётся не столько принтером, сколько свойствами самих чернил. В несколько проходов дешёвый струйный аппарат создаёт нанотехнологичный продукт: цветную картинку, распечатанную бесцветными чернилами. Один слой «проявляет» фиолетовые тона коротких длин волн, два слоя — более длинноволновые.

Как сделать голограмму в домашних условиях

Иллюзия голограммы на протяжении длительного времени была предметом размышления ученых, артистов и фокусников. И не удивительно, в голографическом изображении есть «чарующая магия».

Всемирно известный художник Сальвадор Дали пробовал работать в технике голографии. Дали пояснил, чем является голография для художника: «Голография, как искусство, проявляет себя синтезом оптической науки и художественного творчества, в котором многие замыслы требуют совместной работы ученых, конструкторов и художников».

Голография – это особый фотографический метод, при котором с помощью лазера регистрируются, а затем восстанавливаются изображения трехмерных объектов, в высшей степени похожие на реальные. Такая фотографическая запись называется голограммой.

С появлением планшетов, мобильных телефонов, смартфонов, стало ясно, что однажды пути этих двух знаковых технологий пересекутся. Такую псевдоголограмму теперь каждый может сделать на планшете, смартфоне и экране компьютера. Для получения трехмерной картинки на экран устройства устанавливается четырехгранная пирамида без вершины. С помощью специально подготовленного движущегося изображения, воспроизводящегося на экране, и этой пирамиды можно создать объемную картинку. Изображение, отражаясь от плоскостей пирамиды, проявляется в виде 3D-проекции.

В своей работе я буду изучать создание 3D-голограммы с помощью голографической пирамиды.

Актуальность:владение информацией о 3D технологиях полезно для развития 3D мышления современного школьника.

Гипотеза:Я думаю, что 3D-голограмма, полученная с помощью голографической 3 D пирамиды не является истинной голограммой.

Предмет исследования:3D голограмма.

Объект исследования: создание голограммы 3D.

Метод исследования: конструирование, эксперимент.

Изучение создания 3D голограммы.

1. Понять, что такое голограмма, историю ее создания;

2. Узнать, что такое голография, псевдоголография, и, как изготовить голографическую 3D пирамиду;

3. Изучить этапы создания 3D голограммы;

4. Рассмотреть современное применение 3D голограмм;

5. Создать свою голографическую 3D пирамиду и 3D голограмму (своего фото и видео) в специальном редакторе.

История развития голографии

В 16 веке неаполитанский ученый Джамбаттиста делла Порта разработал камеру (рис.1) для иллюзии. Им же написана работа «Натуральная магия», которая является первым упоминанием о воспроизведении иллюзий. Ученый рассматривал вопрос о том, как в камере могут быть видны предметы, которых там на самом деле нет.

Рис. 1 Принцип построения изображения в камере-обскуре

Французский физик Габриэль Липпман (1908г.) открыл новый способ фотографической регистрации информации. Габриэль Липпман разработал теорию использования световых волн для захвата цвета в фотографии. Учёный покрыл ртутью заднюю сторону стеклянных фотографических пластин, чтобы она действовала как зеркало, и световые волны отскакивали обратно через эмульсию, создавая волновую интерференцию.

И только с 1947 года появляются первые публикации по голографии. Деннис Габор, создатель голограммы, объяснил, что запись не только амплитуды, но и фазы световой волны позволяет потом воспроизвести объемную картину.

Однако полное осуществление идеи Габора стало возможным только после появления в 1960 г. источников света высокой степени когерентности — лазеров. Исходная схема Габора была усовершенствована американскими физиками Э. Лейтом и Ю. Упатниексом, которые получили в 1963 г. первые лазерные голограммы. Советский ученый Ю. Н. Денисюк предложил в 1962 г. оригинальный метод фиксирования голограмм на толстослойной эмульсии. Этот метод, в отличие от голограмм на тонкослойной эмульсии, дает цветное изображение предмета.

Конечно, современная голография шагнула уже в жизнь, и часто люди воспринимают голографию как область прикладной, развлекательной индустрии.

Голография – набор технологий для точной записи, воспроизведения и переформирования волновых полей оптического электромагнитного излучения, особый фотографический метод, при котором с помощью лазера регистрируются, а затем восстанавливаются изображения трехмерных объектов, в высшей степени похожие на реальные. Изображение, получаемое с помощью голографии, называется гологра́мма, и считается наиболее точным автостереоскопическим воспроизведением зрительного впечатления, производимого снятыми объектами.

Если взять фотографию как очень похожее слово, то она с точки зрения науки регистрирует амплитуду светового сигнала. И когда мы фотографируем, мы все проектируем на плоскость. А основу голографии составляет запись амплитуды и фазы. З апись не только амплитуды, но и фазы световой волны позволяет затем воспроизвести объемную картину [7, 8].

Голограммы, полученные Эмметтом Лейтом (рис.2), достаточно реалистично передают объемный образ объекта. Правда, существовали некоторые ограничения и неудобства, так как для восстановления изображения необходим лазер, как и при экспозиции, да и окрасочный цвет объекта не передается.

Трехмерная голограмма, записанная по методу Юрия Николаевича Денисюка (рис.3) в толстослойной фотоэмульсии, полностью восстанавливает не только объем объекта, но и его цвет. Так как на одну голограмму можно записать изображение предмета для трех длин волн: красный, синий и зеленый. При восстановлении голограммы будут формироваться сразу три голографических изображения предмета соответственно в красных, синих и зеленых тонах, с последующим формированием одного цветного.

Рис.2 Схема установки Э. Лейта

Рис.3 Схема установки Ю.Н. Денисюка

3 D голография (псевдоголография) – это гибридная голография, преимущество которой перед простой голограммой в том, что позволяет создавать «в воздухе» иллюзию трехмерного изображение легко доступным способом. Принцип получения голограммы в голографической установке похож на принцип получения изображения в плоском зеркале.

На грани голографической 3D пирамиды (далее по тексту пирамиды) проецируется одна из четырех частей изображения с экрана смартфона или компьютера. Таким образом, с каждой стороны зритель видит свою картинку, что создает иллюзию трехмерных объектов внутри пирамиды, рис.4.

С помощью специально подготовленного движущегося изображения, воспроизводящегося на экране, и пирамиды можно создать иллюзию объемной картинки. Изображение, отражаясь от плоскостей пирамиды, проявляется в виде 3D-проекции [ 4 ]. Эффект трехмерности создается за счет черного фона и прозрачности материала пирамиды.

Рис.4 – Голографическая 3D пирамида

Габариты пирамиды для голограммы могут быть любыми, они определяются в зависимости от размера экрана устройства, на котором будет воспроизводиться 3D-картинка [3]. В сетях сегодня можно найти специальное видео для 3D-голограммы. Анимационные картинки, обычно изображенные на черном фоне, — основа для 3D-проекции, которая появится в прозрачной пирамиде, рис.5. Нужно скачать их и включить на экране устройства. Для проверки соответствия размеров нужно сделать следующее: 1) расположить смартфон (в данном случае — планшет) вверх экраном; 2) поставить пирамиду меньшим основанием на экран; 3) посмотреть на изображение сверху. Маленький квадрат (срез верхушки пирамиды) должен быть примерно в 2 раза меньше расстояния между движущимися картинками; 4) само изображение в целом не должно выходить за пределы большего квадрата; 5) высоту пирамиды проверяем по углу наклона ребра — примерно 45°. Тогда изображение не окажется слишком высоко, выходя за пределы прозрачной конструкции, или низко. Если все параметры правильные, пирамиду для монитора можно считать готовой и годной к использованию при воспроизведении объемного изображения.

Е сли хочется сделать голограмму из самого себя, нужно на черном фоне сфотографироваться или записать видео. Затем можно использовать практически любой фоторедактор и программу для анимации, рис.6. Специальная картинка для 3D включает фото человека, повторенное 4 раза и расположенное крестообразно. Эти 4 одинаковых изображения на черном фоне нужно разместить в рамках квадрата, рис.5

Рис. 5 Заготовка (фото) для создания 3D-голограммы

Можно записать видео со своим изображением на темном фоне. Используя любой фоторедакторе, и заготовку (рис.5), по разметке выставить 4 одинаковых видео. Дальше редактор (рис.6) преобразует в одно видео, которое можно будет смотреть с помощью через голографической 3D пирамиды.

Рис. 6 Фоторедактор для создания 3D-голограммы

Современное применение 3 D голограмм

Голограммы используются на документах, кредитках и этикетках – это защитные голограммы, рис.7 Также голограммы используют во всем мире в качестве наклеек на товарные упаковки и документы. Они служат прекрасной защитой от подделок: скопировать голографическую запись очень трудно, рис.8.

Голограммы, полученные по технологии советского ученого Ю.Н.Денисюка (рис.9) используются для изготовления объемных картин.

Однако большие технические сложности, связанные с производством обычных голограмм, не привели к их массовому распространению.

Рис.7 Радужные голограммы

Рис.8 Голографическая наклейка Рис.9 Голограмма Ю.Н.Денисюка

А вот псевдоголограммы нашли широкое применение. В изуальное восприятие играет большую роль при любом представлении и презентации. Созданная реклама с яркими визуальными 3D эффектами запоминается. Используется данная технология в местах с большим потоком посетителей: выставки, торговые центры, открытые площадки.

Современными примерами сегодня являются, например, прозрачные и полупрозрачные достопримечательности в парках Уолта Диснея. Гигантская голограмма в 9,1 м просматривается в пустом бальном зале. Анимированные призраки движутся в скрытых черных комнатах. Самая современная версия применяется в башне Террора Сумеречной Зоны [3]. Аттракцион в городе Нэшвилле использует классическую технику, давая гостям увидеть духов, взаимодействующих со средой. В Калифорнии также есть аттракцион Хэллоуин на Лесных горах, изображающий сюжетных персонажей. Проекция изображения на пол и отражение его в стекле позволяет живому актеру взаимодействовать с призраком, что используется в спектаклях.

Иллюзия находит применение в разных сферах, например, виртуальная японская певица Hatsune Miku (рис.10 а), Немецкий Цирк Ронкалли заменил животных голограммами (рис.10б, в), реклама товара (рис.10г, д), или выставочные экспонаты музея: выбираешь интересующий экспонат (рис.10е) и видишь его голограмму, рис.10 ж.

Рис.10 Применение псевдоголограмм

В практической части работы я изготовлю призму для голограммы и свою голограмму. Чтобы изготовить голографическую 3 D пирамиду для голограммы, беру 4 коробки от компьютерных дисков с прозрачными крышками, скотч, ножницы.

Э тапы создания пирамиды: 1) Отламываю от коробки прозрачную крышку; 2) Вырезаю из заготовок геометрические фигуры по трафарету. 3) Изготавливаю картонную равнобедренную трапецию с основаниями 2 и 12 см и высотой 8 см. 4) Трафарет прикладываю к пластику и обвожу маркером (лучше черным). 5) С помощью металлической линейки и канцелярского ножа делаю точные прорезы по намеченным линиям. 6) Разламываю пластик по разрезу. 7) Получилось 4 трапеции. Они одинаковы по форме и размерам. 8) Трапеции склеиваю между собой скотчем. 9) Формирую объемную призму. 10) Ребра с наружной стороны закрепляю скотчем [3]. 11) Призма готова, рис.11.

Рис.11 Голографическая 3D пирамида

Для создания своего 3D фото, я в обычной программе Paint свое фото повторил 4 раза и расположил следующим образом, см. рис.12а. Затем с помощью призмы и телефона наблюдал результат, рис.12б.

Рис.14 Мое 3D видео

1. В своей работе я и изучил историю создания голограммы;

2. Узнал, что такое голография и 3 D голография (псевдоголография);

4. Рассмотрел современное применение 3 D голограмм;

Моя гипотеза подтвердилась. 3D-голограмма, полученная с помощью голографической 3 D пирамиды не является истинной голограммой и не основана на принципах голографии.

Издательство: Издательские решения / 201 8 г.- 260 c ;

Мастер класс голограмма

Создание 3D голограммы при помощи графической программы Cinema 4D и видеопрограммы Sony Vegas pro

Просмотр содержимого документа
«Мастер класс голограмма»

Муниципальное бюджетное образовательное учреждение

«Детский технопарк «Кванториум»

по дополнительной общеобразовательной общеразвивающей

программе «Art Cinema»

Тема: Создание 3D голограммы для телефонов и планшетов

ПДО МБОУ ДО Кванториум

Целевая аудитория: 13-17 лет

Структура мастер-класса: мастер-класс состоит из двух этапов: теоретический и практический.

Этап 1 (теоретический).

Цель: Научить азам 3D моделирования для последующего проектирования голограммы.

образовательные: Изучить основы 3хмерной программы Cinema4D;

2) развивающие: Развить понимание интерфейса различных программ.

3) воспитательные: Воспитать необходимые качества (усидчивость, заинтересованность) для работы с 3D программами.

Форма проведения: Обучающий

Продолжительность: 20 минут

Тип занятия: комбинированное.

Этап 2 (практический).

Цель: Создать 3D голограмму при помощи 2х графических программ (Cinema4D, Sony Vegas Pro)

образовательные: Обучить учащихся азам 3D моделирования при помощи простейших инструментов в виде вращения и перетаскивания фигур;

2) развивающие: Развить трехмерное мышление у учащихся.

3) воспитательные: Воспитать работу в команде за счет совместной работы над проектом.

Форма проведения: Самостоятельная разработка слушателями собственной модели мероприятий по методике или технологии учителя-мастера;

Вид мастер-класса: Обучающий

Продолжительность: 1 час

Техника безопасности: Правила работы с компьютером (памятка в приложении)

План проведения мастер-класса

Тренинг или разминка (активизация деятельности аудитории).

Перемещение взгляда. Взгляд скользит с одного объекта на другой, осматривая все находящиеся вокруг объекты. На один миг замирает на одной точке, чтобы воспринять и настроить резкость (аккомодация), переходит на другой объект. Педагог: «Усваивайте новые зрительные привычки: не сосредоточивайте взгляд на одной точке! Сосредоточение взгляда напряженных глаз на одной точке – большая нагрузка!»

Перекрестные движения. Встаньте прямо и одновременно вытяните вперед правую руку и поднимите левую, согнутую в колене ногу. Теперь смените положение рук и ног (8-10 раз). Попробуйте при этом делать глазами круговые движения. Педагог: «Движение бодрит и поднимает настроение!»

Блок теоретической информации. Демонстрация результатов работы мастера.

Практикум. Привлечение слушателей к ходу мастер-класса. Обмен идеями. Образная интерпретация.

Педагог задаёт учащимся вопросы, наталкивающие аудиторию размышлять и критически мыслить над ответом.

Как вы думаете какие виды голограмм уже существует?

Ребята, а в чем разница между 2D графикой и 3D?

Совместная работа мастера с аудиторией.

Педагог поэтапно всё показывает на доске, указывая каждое действие необходимое выполнить для достижения цели.

Графическая: на доске таблица со знаками

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

В таблице цели мастер класса записывается педагогом на доске. Со старшими участниками можно ставить цели совместно. В конце урока учащиеся плюсуют напротив каждой цели и в той графе, которую они считают более приемлемой.

1. Материалы: Призма изготовленная из орг. стекла.

2. Инструменты для работы: Компьютер, компьютерная мышь, интерактивная доска. Программа Сinema 4D, Sony Vegas Pro.

В виде презентации на сенсорной доске.

Оказывается, самый настоящий 3D-проектор для получения голографического изображения можно легко сделать своими руками! Причем из подручных средств: своего телефона и коробочки от CD.

Для того чтобы сделать это волшебство вам понадобятся:

— обычная пластиковая коробка от CD (прозрачная);

— миллиметровка или лист в клеточку;

Для начала берем миллиметровую бумагу и чертим на ней трапецию со следующими пропорциями: нижнее основание – 6 см, верхнее основание – 1 см, высота – 3,5 см. Вырезаем.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Теперь нужно разобрать коробочку от CD и отломить все бортики. А потом на пластике обвести ручкой трапецию и вырезать ее стеклорезом. Таких трапеций делаем 4 штуки.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Когда они будут готовы, полосками скотча (или же суперклеем) скрепляем 4 детали по боковым сторонам.

Как сделать голограмму в домашних условиях. Смотреть фото Как сделать голограмму в домашних условиях. Смотреть картинку Как сделать голограмму в домашних условиях. Картинка про Как сделать голограмму в домашних условиях. Фото Как сделать голограмму в домашних условиях

Теперь вам остается только загрузить в телефон специальное видео.

Описание теории мастер-класса, необходимой для работы

Нам необходимо создать 3D изображение, состоящее из вашего имени, которое мы разметим на подложку в виде сплющенного овала. Также мы свами создадим различные цветовые материалы, которые применим на наш 3D объект и разукрасим в нужные цвета. Следующая наша задача, это создать источники света с разными цветами и разноцветными тенями, это усилит красоту и естественность визуализации нашего объекта, а также обучит вас азам 3D моделирования в Сinema 4D. Следующее наше действие — это собрать сому голограмму в видео программе, в которой мы соединим 4 вида 3хмерной проекции и сохраним как ролик, которой потом занесём в телефон.

Поэтапное описание хода работы.

2 – Выбираем инструмент «Выдавливание Nurbs» и заносим в слоях в него наш текст. Тем самым выдавливая его на 20 сантиметров.

Разворачиваем наше «имя» и располагаем его в заранее созданной рамке в виде сплюснутого овала.

3 – Создаем новые «Материалы» для создания цветов, которые мы используем для окрашивания нашего текста и его подложки.

4 – при помощи мышки переносим на объекты созданные цвета, тем самым окрашивая их в выбранный «материал»

5 – Создаем источник света для добавления в сцену красивых оттенков.

6- Размещаем до 4 разных источников света по сцене таким образом, чтобы они освещали нашу 3D модель.

7- Настраиваем цвет освещения и их тень. Заходим в настройки света и выбираем в разделе «Основное» цвет освещения. Затем заходим в пункт «Тень», выбираем включить тень и выбираем её вид. Так же необходимо указать цвет тени для каждого источника света.

8 – Объединяем слой текста со слоем подложки, зайдя в опции слоёв и выбрав «Объединить сгруппировать».

9- Выбираем инструмент вращения и указываем в 0 кадре анимации с какого ракурса мы смотрим на наш 3D модель. Нажимаем на инструмент «ключ» на шкале времени, тем самым записав наши действия.

10- Переходим в 55 кадр и вращаем наш объект на 360 градусов.

11-Нажимаем на «Ключ», записываем данные поворота.

12 – Сохраняем проект покадрова в формате «JPG».

13 – Открываем программы Sony vegas Pro

15 – Располагаем 4 варианта видео при помощи инструмента вращения в 4рех проекциях под 90 градусов.

16 – Сохраняем видео в формате «WMV»

17 – Подведение итогов.

Демонстрация готового продукта, проделанной практической деятельности, объяснений правил использования голограммы.

Источники информации:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
