How to: Add class diagrams to projects

To design, edit, and refactor classes and other types, add a class diagram to your C#, Visual Basic, or C++ project. To visualize different parts of the code in a project, add multiple class diagrams to the project.

You can’t create class diagrams from projects that share code across multiple apps. To create UML class diagrams, see Create UML modeling projects and diagrams.

Install the Class Designer component

If you haven’t installed the Class Designer component, follow these steps to install it.

Open Visual Studio Installer from the Windows Start menu, or by selecting Tools > Get Tools and Features from the menu bar in Visual Studio.

Visual Studio Installer opens.

Select the Individual components tab, and then scroll down to the Code tools category.

Select Class Designer and then select Modify.

The Class Designer component starts installing.

Add a blank class diagram to a project

In Solution Explorer, right-click the project node and then choose Add > New Item. Or, press Ctrl+Shift+A.

The Add New Item dialog opens.

Expand Common Items > General, and then select Class Diagram from the template list. For Visual C++ projects, look in the Utility category to find the Class Diagram template.

If you don’t see the Class Diagram template, follow the steps to install the Class Designer component for Visual Studio.

The class diagram opens in Class Designer and appears as a file that has a .cd extension in Solution Explorer. You can drag shapes and lines to the diagram from Toolbox.

To add multiple class diagrams, repeat the steps in this procedure.

Add a class diagram based on existing types

In Solution Explorer, open a class file’s context menu (right-click) and then choose View Class Diagram.

In Class View, open the namespace or type context menu and then choose View Class Diagram.

If Class View is not open, open Class View from the View menu.

To display the contents of a complete project in a class diagram

In Solution Explorer or Class View, right-click the project and choose View, then choose View Class Diagram.

An auto-populated class diagram is created.

Разработка и просмотр классов и типов в конструкторе классов

Разрабатывайте, отображайте классы и другие типы, а также выполняйте их рефакторинг в коде с помощью конструктора классов в Visual Studio. Используйте диаграммы классов для создания и изменения классов в проекте C#, Visual Basic или C++. Диаграммы классов также позволяют лучше понимать структуру проекта или реорганизовывать код.

Сведения о применении диаграмм классов

Разработка: редактируйте код своего проекта путем редактирования схемы классов. Добавляйте новые и удаляйте ненужные элементы. Внесенные изменения будут отражены в коде.

Визуализация: лучше понимайте структуру своего проекта путем просмотра классов в проекте на схеме классов. Настраивайте схему таким образом, что было можно сосредоточиться на наиболее важных сведениях о проекте. Сохраняйте свою схему для использования ее в дальнейшем для демонстрации или в документации.

Рефакторинг: переопределяйте методы, переименовывайте идентификаторы, выполняйте рефакторинг параметров, реализуйте интерфейсы и абстрактные классы.

Просмотр типов и отношений

В диаграмме классов отображаются сведения о типах, например о составляющих их элементах и отношениях между ними. Визуализация этих сущностей является динамическим представлением кода. Это означает, что можно изменять типы в конструкторе, а затем просматривать эти правки в исходном коде сущности. Аналогичным образом диаграмма классов синхронизируется с изменениями, вносимыми в файлы с кодом.

Если проект содержит диаграмму классов и в проекте есть ссылка на тип, который находится в другом проекте, диаграмма классов не отображает этот тип до сборки проекта для него. Аналогичным образом, диаграмма не отображает изменения кода внешней сущности, пока вы не перестроите проект с этой сущностью.

Процесс создания диаграммы классов

Диаграммы классов помогают понять структуру классов в проектах. Возможно, эти проекты были созданы другими разработчиками или необходимо просто обновить ваш собственный проект. Диаграммы классов можно использовать для настройки, совместного использования и предоставления сведений о проекте другим пользователям.

Первым шагом в предоставлении сведений о проекте является создание схемы классов, отображающей то, что вы хотите показать. Дополнительные сведения см. в разделе Добавление диаграммы классов. Можно создать несколько схем классов для проекта, которые можно использовать для отображения отдельного представления проекта, выбранного подмножества типов проекта или выбранного подмножества членов типов.

Кроме определения того, что именно показывает каждая диаграмма классов, также можно изменить способ представления данных. Дополнительные сведения см. в статье Практическое руководство. Настройка диаграмм классов.

После точной настройки одной или нескольких схем классов можно скопировать их в документы Microsoft Office и распечатать или экспортировать в виде графических файлов. Дополнительные сведения см. в разделе Практическое руководство. Копирование элементов диаграммы классов в документ Microsoft Office, Практическое руководство. Печать диаграмм классов и Практическое руководство. Экспорт диаграмм классов в виде изображений.

Конструктор классов не отслеживает расположение исходных файлов, поэтому, изменение структуры проекта или перемещение исходных файлов в проекте может привести к тому, что конструктор классов не будет отслеживать тип, особенно исходный тип для typedef, базовые классы или типы ассоциаций. Может возникнуть ошибка вида Конструктору классов не удалось отобразить этот тип. В этом случае перетащите измененный или перемещенный исходный код в схему классов и повторно отобразите ее.

Диаграммы классов в Visual Studio

Традиционно моделирование программного обеспечения осуществляется отдельно от кодирования. Как правило, это происходит на этапе проектирования, который заканчивается до начала кодирования. В большей части случаев диаграммы моделирования, построенные на этапе проектирования, быстро устаревают в ходе разработки программного обеспечения и теряют свое значение при неизбежном изменении проекта.

Утилита Class Designer системы Visual Studio позволяет внедрить моделирование в интегрированную среду разработки в виде действий, которые можно выполнить в любое время на всем протяжении разработки проекта. Диаграммы классов динамически конструируются по исходному коду, т.е. они никогда не устаревают. Любые изменения, внесенные в исходном коде, немедленно отражаются на диаграмме классов, а любое изменение диаграммы классов отражается в коде.

Создание диаграммы классов

Процесс проектирования приложения обычно подразумевает как минимум наличие схемы классов, которые будут созданы, и описание их взаимодействия. Среда Visual Studio 2013 имеет область проектирования Class Designer, в которой можно формировать диаграмму классов. Затем в классы можно добавлять поля, свойства и методы, а также устанавливать взаимоотношения между ними.

Несмотря на то что этот объект называется диаграммой классов, он поддерживает классы, структуры, перечисления, интерфейсы, абстрактные классы и делегаты. Существует несколько способов, с помощью которых разработчик может добавлять диаграмму классов в свой проект. Например, он может открыть диалоговое окно Add New Item, чтобы создать новую пустую диаграмму классов в проекте:

Новую диаграмму классов можно добавить в проект, щелкнув на кнопке View Class Diagram инструментальной панели в окне Solution Explorer или щелкнув правой кнопкой мыши на проекте или классе, а затем выбрав команду View Class Diagram в контекстном меню. Если при этом проект был выделен, то система Visual Studio автоматически добавит все типы, определенные в проекте, в начальную диаграмму классов. Хотя в некоторых случаях это может оказаться удобным, для проекта, содержащего большое количество классов, процесс создания и уточнения такой диаграммы может оказаться слишком долгим.

В отличие от некоторых программных средств, требующих, чтобы все типы, существующие в проекте, принадлежали одной и той же диаграмме классов, в системе Visual Studio диаграмма классов может содержать сколько угодно пользовательских классов. Это позволяет добавлять в одно решение несколько диаграмм классов.

Область действия утилиты Class Designer ограничена одним проектом. Например, нельзя добавлять в диаграмму классов типы, определенные в разных проектах, даже если они являются частями одного и того же решения.

Надстройку Class Designer можно разделить на четыре компонента: область проектирования (design surface), инструментальная панель Toolbox, окно Class Details, сетка свойств. Изменения диаграммы классов сохраняются в файле с расширением *.cd, который в сочетании с исходными файлами используется для генерации схемы, демонстрируемой в области проектирования Class Designer.

Область проектирования диаграммы классов

Область проектирования надстройки Class Designer позволяет разработчику взаимодействовать с типами, используя перетаскивание компонентов. Разработчик может добавлять в область проектирования существующие типы, перетаскивая их из любого представления классов или окна Solution Explorer. Если файл, связанный с окном Solution Explorer, содержит несколько типов, то все они добавляются в область проектирования.

На рисунке ниже показана простая диаграмма классов, содержащая два класса: Customer и Order, а также перечисление OrderStatus. Каждый класс содержит поля, свойства, методы и события. Между классами существует ассоциация, поскольку класс Customer содержит свойство Orders, представляющее собой список объектов типа Order, а класс Order реализует интерфейс IDataErrorInfo. Вся эта информация содержится на диаграмме классов.

Каждый класс на диаграмме классов изображается как отдельная сущность, которую можно перетаскивать по области проектирования и при необходимости изменять размеры. Класс состоит из полей, свойств, методов и событий. На рисунке выше эти компоненты сгруппированы в разделы. Разработчик может изменять шаблон для диаграмм классов, например, перечислять компоненты в алфавитном порядке или группировать их по уровню доступа.

Надстройка Class Designer часто используется для просмотра многочисленных классов, чтобы было понятно, как они связаны друг с другом. В таком случае удобно скрывать компоненты классов, чтобы упростить диаграмму. Для того чтобы скрыть все компоненты одновременно, можно использовать переключатель, расположенный в правом верхнем углу представления класса в области проектирования. Если необходимо скрыть не все, а лишь некоторые компоненты, то их можно скрывать по отдельности или по разделам, щелкая правой кнопкой мыши на соответствующем элементе и выбирая в контекстном меню команду Hide.

Инструментальная панель Toolbox

Для того чтобы облегчить добавление элементов на диаграмму классов, в инструментальной панели Toolbox есть корешок закладки Class Designer. Чтобы создать элемент, следует перетащить его из инструментальной панели Toolbox в область проектирования и дважды щелкнуть на нем. На рисунке ниже показана инструментальная панель Toolbox с видимой закладкой Class Designer. Элементы на панели Toolbox можно разделить на сущности (entities) или соединители (connectors). Обратите внимание на то, что элемент Comment можно добавить на закладку Class Designer, но он не появляется ни в одной части кода, а просто добавляется в документацию о диаграмме классов.

Сущности (entities)

Для того чтобы удалить сущности из диаграммы, надо щелкнуть на них правой кнопкой мыши и выбрать в контекстном меню команду Remove From Diagram. В этом случае они не удаляются из исходного кода, а исчезают из диаграммы классов. Если разработчик все же хочет удалить связанный с сущностью исходный код, следует выбрать команду Delete Code.

Для того чтобы увидеть код, связанный с сущностью, следует дважды щелкнуть на сущности или выбрать команду View Code в контекстном меню, которое открывается после щелчка правой кнопкой мыши. Сущности, включенные в инструментальную панель Toolbox, описаны ниже.

Class (класс)

Поля, свойства, методы, события и константы можно добавлять в класс с помощью контекстного меню, открывающегося после щелчка правой кнопкой мыши или с помощью окна Class Details. Несмотря на то что класс может поддерживать вложенные типы, они не могут добавляться в область проектирования. Классы могут также реализовывать интерфейсы. Например, на рисунке выше класс Order реализует интерфейс IDataErrorInfo.

Enum (перечисление)

Может содержать только список членов с присвоенными им значениями. Каждый метод имеет резюме и комментарии, но они появляются только в виде XML-комментария, расположенного напротив метода.

Interface (интерфейс)

Интерфейсы определяют свойства, методы и события, которые должен реализовать класс. Интерфейсы могут также содержать вложенные типы, но напомним, что добавление вложенных типов не поддерживается утилитой Class Designer.

Abstract Class (абстрактный класс)

Абстрактные классы не отличаются от обычных классов, за исключением того, что их имена в области проектирования набираются курсивом и снабжаются меткой Abstract (в языке C#) или Must Inherit (в языке VB).

Struct (структура)

Это единственная сущность, кроме перечислений, которая появляется в области проектирования в прямоугольнике. Аналогично классу, структура имеет поля, свойства, методы, события и константы. Кроме того, она тоже может содержать вложенные типы. Тем не менее в отличие от класса структура не имеет деструктора.

Delegate (делегат)

Несмотря на то что делегат появляется на диаграмме классов как сущность, он не может содержать вложенные типы. Он может содержать только параметры, определяющие его сигнатуру.

Соединители (connectors)

Между сущностями могут быть установлены отношения двух типов. Они иллюстрируются на диаграмме классов с помощью соединителей, описанных ниже:

Inheritance (Наследование)

Соединитель Inheritance используется для того, чтобы показать отношение между классами, наследующими свойства друг друга.

Association (Ассоциация)

Ассоциацию классов (class association) можно представить либо в виде поля или свойства класса, либо в виде ассоциативной связи между классами. Для этого можно использовать контекстное меню, открывающееся после щелчка правой кнопкой мыши на поле, свойстве или линии связи между классами.

Для того чтобы показать свойство как ассоциацию коллекции, необходимо щелкнуть правой кнопкой мыши на классе и выбрать команду Show as Collection Association. В результате свойство будет скрыто в классе и показано в виде соединителя с ассоциированным классом на диаграмме.

Design and view classes and types with Class Designer

Design, visualize, and refactor classes and other types in your code with Class Designer in Visual Studio. Use class diagrams to create and edit classes in your C#, Visual Basic, or C++ project. You can also use class diagrams to understand your project structure better or reorganize your code.

What you can do with class diagrams

Design: Edit your project’s code by editing the class diagram. Add new elements and delete unwanted ones. Your changes are reflected in code.

Visualize: Understand your project’s structure by viewing the classes in your project on a diagram. Customize your diagram so that you can focus on the project details that you care about the most. Save your diagram to use later for demonstration or documentation.

Refactor: Override methods, rename identifiers, refactor parameters, and implement interfaces and abstract classes.

View types and relationships

Class diagrams show the details of types, for example, their constituent members, and the relationships between them. The visualization of these entities is a dynamic view into the code. This means that you can edit types in the designer and then see your edits reflected in the source code of the entity. Similarly, the class diagram is kept in sync with changes you make to code files.

If your project contains a class diagram and your project references a type that’s located in another project, the class diagram does not show the referenced type until you build the project for that type. Likewise, the diagram does not display changes to the code of the external entity until you rebuild the project for that entity.

Class diagram workflow

Class diagrams can help you understand the class structure of projects. These projects might have been created by other developers, or you just need a refresher on a project you created yourself. You can use class diagrams to customize, share, and present project information with others.

The first step in presenting project information is to create a class diagram that displays what you want to show. For more information, see Add a class diagram. You can create multiple class diagrams for a project that can be used to display a distinct view of the project, a chosen subset of the project’s types, or a chosen subset of the members of types.

In addition to defining what each class diagram shows, you can also change the way that information is presented; for more information, see How to: Customize class diagrams.

After you have fine-tuned one or more class diagrams, you can copy them into Microsoft Office documents and print them, or export them as image files. For more information, see How to: Copy class diagram elements to a Microsoft Office document, How to: Print class diagrams and How to: Export class diagrams as images.

Class Designer does not track the location of your source files, so changing your project structure or moving source files in the project can cause Class Designer to lose track of the type, especially the source type of a typedef, base classes, or association types. You might get an error, like Class Designer is unable to display this type. If you do, drag the modified or relocated source code to the class diagram again to redisplay it.

Практическое руководство. Добавление диаграмм классов в проекты

Диаграммы классов не могут быть созданы для проектов с общим кодом для нескольких приложений. Сведения о создании схем классов UML см. в разделе Создание проектов и схем моделирования UML.

Установка компонента «Конструктор классов»

Если у вас не установлен компонент Конструктор классов, выполните следующие действия, чтобы установить его.

Откройте Visual Studio Installer из меню «Пуск» или выбрав в строке меню Visual Studio Инструменты>Получить инструменты и функции.

Откроется Visual Studio Installer.

Выберите вкладку Отдельные компоненты и затем прокрутите вниз до категории Средства для работы с кодом.

Выберите Конструктор классов и нажмите Изменить.

Начнется установка компонента Конструктор классов.

Добавление пустой схемы классов в проект

В обозревателе решений щелкните узел проекта правой кнопкой мыши и выберите пункт Добавить>Новый элемент. Либо нажмите клавиши CTRL+SHIFT+A.

Откроется диалоговое окно Добавление нового элемента.

Разверните Обычные элементы>Общие и выберите Схема классов из списка шаблонов. Для проектов Visual C++ шаблон Схема классов находится в категории Служебные программы.

Если шаблон Схема классов отсутствует, выполните действия по установке компонента Конструктор классов в Visual Studio.

В конструкторе классов откроется схема классов, и в обозревателе решений появится файл с расширением .cd. Можно перетаскивать фигуры и линии в диаграмму из панели элементов.

Чтобы добавить несколько схем классов, необходимо повторить шаги данной процедуры.

Добавление диаграммы классов на основе существующих типов

В обозревателе решений откройте контекстное меню файла класса, щелкнув правой кнопкой мыши, и выберите пункт Перейти к диаграмме классов.

В представлении классов откройте контекстное меню пространства имен или типа и выберите пункт Просмотр схемы класса.

Если представление классов не открыто, откройте его из меню Вид.

Отображение содержимого всего проекта в схеме классов

В обозревателе решений или в представлении классов щелкните проект правой кнопкой мыши и выберите Просмотр, а затем — Просмотр схемы класса.

Будет создана автоматически заполняемая диаграмма классов.

Практическое руководство. Настройка схем классов

Способ отображения информации схемой классов можно изменить. В рабочей области конструирования можно настроить всю схему или отдельные типы.

Например, можно изменить масштаб всей схемы классов, изменить порядок группировки и сортировки членов отдельного типа, скрыть или отобразить отношения, переместить отдельные типы или наборы типов в любое место на схеме.

Настройка способа отображения фигур на схеме не приводит к изменению кода типов, представленных на ней.

Разделы, содержащие члены типов, например раздел Properties класса, называются секциями. Отдельные секции и члены типов можно скрывать или отображать.

Увеличение или уменьшение масштаба отображения схемы классов

Откройте и выберите файл диаграммы классов в конструкторе классов.

Чтобы изменить уровень масштабирования области конструктора, нажмите кнопку Увеличить или Уменьшить на панели инструментов конструктора классов.

Укажите конкретное значение масштабирования. Для этого можно воспользоваться раскрывающимся списком Масштаб или ввести допустимый уровень масштабирования (в диапазоне от 10 % до 400 %).

Изменение уровня масштабирования не оказывает влияния на масштаб печати схемы классов.

Настройка способа группировки и сортировки членов типа

Откройте и выберите файл диаграммы классов в конструкторе классов.

Щелкните правой кнопкой мыши пустую часть области конструктора и наведите указатель на пункт Участники группы.

Выберите один из трех доступных вариантов.

Группировка по типу разделяет отдельные члены типа в сгруппированный список свойств, методов, событий и полей. Отдельные группы зависят от определения сущностей. Например, класс не отобразит никакую группу событий, если для этого класса не определены события.

Группировка по доступу разделяет отдельные члены типа в сгруппированный список модификаторов доступа членов. Например, общие и частные.

Сортировать по алфавиту отображает элементы, из которых состоит сущность, в виде единого упорядоченного в алфавитном порядке списка. Список сортируется в порядке возрастания.

Скрытие секций в типе

Откройте и выберите файл диаграммы классов в конструкторе классов.

Щелкните правой кнопкой мыши категорию членов в типе, которую требуется настроить (например, выберите узел Методы в классе).

Щелкните Скрыть ячейку.

Выбранная секция исчезнет из контейнера типа.

Скрытие отдельных членов в типе

Откройте и выберите файл диаграммы классов в конструкторе классов.

Правой кнопкой мыши щелкните член в типе, который требуется скрыть.

Щелкните Скрыть.

Выбранный член исчезнет из контейнера типа.

Отображение скрытых секций и членов в типе

Откройте и выберите файл диаграммы классов в конструкторе классов.

Правой кнопкой мыши щелкните имя типа, содержащего скрытую секцию.

Щелкните Показать все члены.

Все скрытые секции и члены появятся в контейнере типа.

Скрытие отношений

Откройте и выберите файл диаграммы классов в конструкторе классов.

Правой кнопкой мыши щелкните линию связи или наследования, которую требуется скрыть.

Выберите Скрыть для линий связи или Скрыть линию наследования для линий наследования.

Щелкните Показать все члены.

Все скрытые секции и члены появятся в контейнере типа.

Отображение скрытых отношений

Откройте и выберите файл диаграммы классов в конструкторе классов.

Правой кнопкой мыши щелкните имя типа, содержащего скрытые линии связи или наследования.

Щелкните Показать все члены для линий связи либо Показать базовый класс или Показать производные классы для линий наследования.

Удаление фигуры со схемы классов

Фигуру типа можно удалить из схемы классов, не затронув соответствующий код типа. Удаление фигур типов из схемы классов влияет только на данную схему. Базовый код, определяющий тип и другие схемы, отображающие тип, не затрагиваются.

На схеме классов выберите фигуру типа, которую необходимо удалить из схемы.

В меню Правка выберите команду Удалить из схемы.

Фигура типа и все линии связи или наследования, соединенные с фигурой, больше не будут отображаться на схеме.

Удаление фигуры типа и ее кода

Щелкните правой кнопкой мыши на рабочей области конструирования.

В контекстном меню выберите команду Удалить код.

Фигура удаляется из схемы, а ее базовый код удаляется из проекта.

Как подключить Диаграммы классов в Visual Studio 2017-2019?

Относительно не давно обновил студию, и к моему удивлению я не обнаружил в ней Диаграмм классов. Оказалось что их надо было выбирать при установки студии. Но обо всем по порядку. Диаграмма классов очень похожа на язык UML, но не путайте, это язык DSL— domain specific language это определенный архитектурный слой который описывает бизнес сущности и модель. Применяют его в программировании в основном для визуального представления всех классов и методов проекта и их внутренний логику взаимодействия. Хотя UML был предназначен для конструирования приложения, часть возможностей перетекла и в DSL. Тут таким же образом можно наглядно используя конструктор, создавать, классы, поля и методы, проводить между ними ассоциативные связи итд. Однако мы отошли от нашей проблемы, а именно того как установить класс диаграмм в visual studio 2019.

Для этого зайдем в студию и выберем в пункте Средства>Получить средства и компоненты… как показано на рисунке выше. Запустится Visual Studio Installer в котором необходимо установить галочку в пункте Разработка расширений Visual Studio, а в окне Сводка установить галочку Конструктор компонентов. И нажать кнопку Изменить, не забудьте перед этим закрыть саму студию. Недостающие компоненты будут загружены и когда вы запустите студию сможете воспользоваться классом диаграмм.

Чтобы им воспользоваться вам необходимо выделить проект нажать правую кнопку мыши, далее выбрать Представление и > Перейти к диаграмме классов.

В последних версия VS переименовали компонент, потому многие его не могу найти, для этого я дополню статью.

заходим в Средства >>Получить средства и компоненты …

Откроется окно Visual Studio Installer

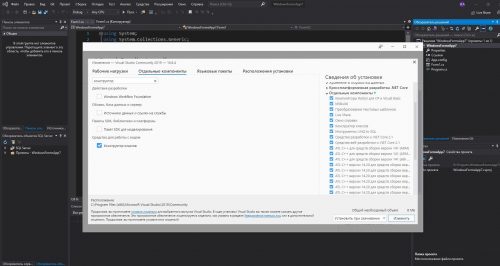

Далее вам не обходимо перейти на вкладку Отдельный компоненты.

И в поле поиска вписать слово конструктор.

От фильтруется список и вы увидите компонент Конструктор классов нужно установить галочку на компоненте. И нажать в правом углу кнопку изменить.

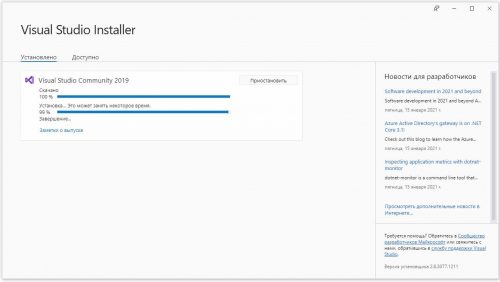

Произойдет загрузка компонента и у вас вновь откроется студия по завершению.

Далее вам необходимо выбрать правой кнопкой мыши по проекту и перейти в пункт Представление >>Перейти к диаграмме классов. У вас загрузится конструктор как на скриншоте.

Для тех кто так и не понял как это сделать, снял видео.

Работа с кодом С++ в Конструкторе классов

Конструктор классов отображает визуальную область конструктора, которая называется диаграммой классов и предоставляет визуальное преставление элементов кода в проекте. Схемы классов можно использовать для разработки и визуализации классов и других типов в проекте.

Конструктор классов поддерживает следующие элементы кода C++:

Класс (похож на фигуру управляемого класса, за исключением того, что он может иметь несколько отношений наследования)

Анонимный класс (отображает созданное представлением класса имя для анонимного типа)

Макрос (отображает представление макроса после обработки)

Это не аналог схемы классов UML, которую можно создать в проекте моделирования. Дополнительные сведения см. в разделе UML-схемы классов: справочник.

Устранение неполадок при разрешении типов и отображение проблем

Расположение исходных файлов

Конструктор классов не отслеживает расположение исходных файлов. Таким образом, при изменении структуры проекта или перемещении исходных файлов в проекте конструктор классов может потерять тип (особенно исходный тип определения типа, базовых классов или типов связи). Может возникнуть ошибка, например Конструктору классов не удалось отобразить этот тип. В этом случае перетащите измененный или перемещенный исходный код в схему классов и повторно отобразите ее.

Проблемы с обновлением и производительностью

Для проектов Visual C++ для отображения изменения в исходном файле на схеме классов может потребоваться от 30 до 60 секунд. Из-за такой задержки конструктор классов может выдать ошибку В выбранном блоке не найдены типы. После возникновения подобной ошибки нажмите кнопку Отмена в сообщении об ошибке и дождитесь отображения элемента кода в представлении классов. После этого конструктор классов должен быть в состоянии отобразить этот тип.

Если схема классов не обновляется для вывода внесенных в код изменений, может потребоваться закрыть схему и снова открыть ее.

Проблемы разрешения типа

Конструктор классов может оказаться не в состоянии разрешить типы по следующим причинам:

Тип находится в проекте или сборке, на которые нет ссылок из проекта, содержащего эту схему классов. Чтобы исправить эту ошибку, добавьте ссылку на проект или сборку, содержащие данный тип. Дополнительные сведения см. в статье Управление ссылками в проекте.

Тип не существует (или был закомментирован). Чтобы исправить эту ошибку, убедитесь, что тип не закомментирован и не удален.

Тип находится в библиотеке, на которую ссылается директива #import. В качестве возможного обходного пути можно вручную добавить сформированный код (TLH-файл) в директиву #include в файле заголовка.

Убедитесь, что конструктор классов поддерживает введенный вами тип. См. раздел Ограничения для элементов кода C++.

Скорее всего, проблема с разрешением типов возникает, так как код не найден для одной или нескольких фигур на схеме классов » «. Это сообщение об ошибке не обязательно означает, что код содержит ошибку. Оно указывает лишь на то, что конструктору классов не удалось отобразить код. Попробуйте сделать следующее.

Убедитесь, что тип существует. Убедитесь, что исходный код не был случайно закомментирован или удален.

Попытайтесь разрешить тип. Тип может находиться в проекте или сборке, на которые нет ссылок из проекта, содержащего эту схему классов. Чтобы исправить эту ошибку, добавьте ссылку на проект или сборку, содержащие данный тип. Дополнительные сведения см. в статье Управление ссылками в проекте.

Диагностика других сообщений об ошибках

На открытых форумах Microsoft Developer Network (MSDN) можно получить помощь в устранении ошибок и предупреждений. См. Форум по конструкторам классов Visual Studio.

Ограничения для элементов кода C++

При загрузке проекта на С++ конструктор классов работает в режиме только для чтения. Вы можете изменить схему классов, но не можете сохранить изменения из схемы классов обратно в исходный код.

Конструктор классов поддерживает только собственную семантику C++. Для проектов C++, которые компилируются в управляемый код, конструктор классов будет визуализировать только те элементы кода, которые являются собственными типами. Таким образом, вы можете добавить диаграмму классов в проект, но конструктор классов не позволит визуализировать элементы, в которых свойству IsManaged задано значение true (то есть типы значений и ссылочные типы).

Для проектов C++ конструктор классов считывает только определение типа. Например, предположим, что вы определяете тип в файле заголовков (H) и определяете его члены в файле реализации (CPP). При выполнении команды «Просмотр схемы класса» для файла реализации (CPP) конструктор класса не отображает ничего. Еще один пример, если вы выполняете команду «Просмотр схемы класса» для CPP-файла, который использует оператор #include для включения других файлов, но не содержит фактические определения классов, конструктор класса снова не отображает ничего.

IDL-файлы, которые определяют COM-интерфейсы и библиотеки типов, не отображаются в схемах, пока не будут скомпилированы в машинный код C++.

Конструктор классов не поддерживает глобальные функции и переменные.

Конструктор классов не поддерживает объединения. Это особый тип класса, в котором объем выделяемой памяти равен размеру самого большого элемента данных объединения.

Конструктор классов не отображает типы, которые определены за пределами текущего проекта, если только проект не содержит правильные ссылки на эти типы.

Конструктор классов может отобразить вложенные типы, но не отношения между вложенным типом и другими типами.

Конструктор классов не может отобразить типы, которые относятся к void или являются производными от типа void.

How to: Customize class diagrams

You can change the way that class diagrams display information. You can customize the whole diagram or the individual types on the design surface.

For example, you can adjust the zoom level of an entire class diagram, change how individual type members are grouped and sorted, hide or show relationships, and move individual or sets of types anywhere on the diagram.

Customizing the way that shapes appear on the diagram doesn’t change the underlying code for the types represented on the diagram.

The sections that contain type members, such as the Properties section in a class, are called compartments. You can hide or show individual compartments and type members.

Zoom in and out of the class diagram

Open and select a class diagram file in Class Designer.

On the Class Designer toolbar, click the Zoom In or Zoom Out button to change the zoom level of the designer surface.

Specify a particular zoom value. You can use the Zoom drop down list or type a valid zoom level (valid range is between 10% and 400%).

Changing the zoom level does not affect the scale of your class diagram printout.

Customize grouping and sorting of type members

Open and select a class diagram file in Class Designer.

Right-click an empty area on the design surface and point to Group Members.

Select one of the available options:

Group by Kind separates individual type members into a grouped list of Properties, Methods, Events, and Fields. The individual groups depend on the entities definition: for example, a class will not display any events group if there are no events yet defined for that class.

Group by Access separates individual type members into a grouped list based on the member’s access modifiers. For example, Public and Private.

Sort Alphabetically displays the items that make up an entity as a single alphabetized list. The list is sorted in ascending order.

Hide compartments on a type

Open and select a class diagram file in the Class Designer.

Right click the member category in the type you want to customize (for example, select the Methods node in a class.

Click Hide Compartment.

The selected compartment disappears from the type container.

Hide individual members on a type

Open and select a class diagram file in Class Designer.

Right-click the member in the type you want to hide.

Click Hide.

The selected member disappears from the type container.

Show hidden compartments and members on a type

Open and select a class diagram file in Class Designer.

Right-click the name of the type with the hidden compartment.

Click Show All Members.

All hidden compartments and members appear in the type container.

Hide relationships

Open and select a class diagram file in Class Designer.

Right-click the association or inheritance line that you want to hide.

Click Hide for association lines, and click Hide Inheritance Line for inheritance lines.

Click Show All Members.

All hidden compartments and members appear in the type container.

Show hidden relationships

Open and select a class diagram file in Class Designer.

Right-click the type with the hidden association or inheritance.

Click Show All Members for association lines, and click Show Base Class or Show Derived Classes for inheritance lines.

Remove a shape from a class diagram

You can remove a type shape from the class diagram without affecting the type’s underlying code. Removing type shapes from a class diagram affects only that diagram: the underlying code that defines the type and other diagrams that display the type are not affected.

On the class diagram, select the type shape you want to remove from the diagram.

On the Edit menu, choose Remove from Diagram.

The type shape and any lines of association or inheritance connected to the shape no longer appear on the diagram.

Delete a type shape and its underlying code

Right-click the shape on the design surface.

Select Delete Code from the context menu.

The shape is removed from the diagram and its underlying code is deleted from the project.

Практическое руководство. Создание типов с помощью конструктора классов

Создание нового типа

В панели инструментов в конструкторе классов перетащите в диаграмму классов один из следующих элементов.

Класс или абстрактный класс

Enum

Интерфейс

Структура (VB) или Struct (C#)

Делегат

Модуль (только в Visual Basic)

Задайте имя типа. Затем выберите для него уровень доступа.

Выберите файл, в который требуется добавить исходный код для типа:

Чтобы создать новый файл и добавить его в текущий проект, выберите Создать новый файл и задайте имя файла.

Чтобы добавить код в существующий файл, выберите Добавить в существующий файл.

Если решение содержит общий проект для нескольких приложений, можно добавить новый тип в диаграмму классов в проекте приложения, но только при условии, что соответствующий файл класса находится в том же проекте приложения или в общем проекте.

Затем добавьте другие элементы для указания типа:

Применение пользовательского атрибута к типу

Щелкните фигуру типа на схеме классов.

В окне Свойства рядом со свойством Пользовательские атрибуты для типа нажмите кнопку с многоточием (…).

Добавьте один или несколько настраиваемых атрибутов, по одному на строку. Не заключайте их в квадратные скобки.

Пользовательские атрибуты будут применены к типу.

Применение пользовательского атрибута к члену типа

Щелкните на схеме классов имя члена на его фигуре типа или его строку в окне «Сведения о классе».

В окне Свойства перейдите к свойству члена Пользовательские атрибуты.

Добавьте один или несколько настраиваемых атрибутов, по одному на строку. Не заключайте их в квадратные скобки.

Пользовательские атрибуты будут применены к типу.
