Как сделать диагностику автомобиля самому через ноутбук на ниссан альмера классик

ELM 327 v1.5 + TECU v.2 + Nissan Almera n16 диагностика

Существует множество программ для диагностики вашего железного коня через ELM327, я остановил свой выбор на ПО Tecu.

Что побудило меня на это? Ошибка P0335 — всем знакомая, но на текущем пробеге 182 т.км считаю что еще рано!

Что понадобилось:
1. Устройство elm 327 v1.5. У меня устройство на 2х платах с чипом pic18f25k80, возможно на другом чипе также будет работать ;

На Android, iOS данной программы нет!
Главным достоинством я считаю то, что она бесплатная, и можно узнать больше информации чем от ПО на смартфонах!

Подготовка:
1. Распаковать архив, в корень диска. Обратите внимание, в названии папки не должно быть пробелов, символов(кроме цифр), русских букв;
В моём случае это C:\Tecu2

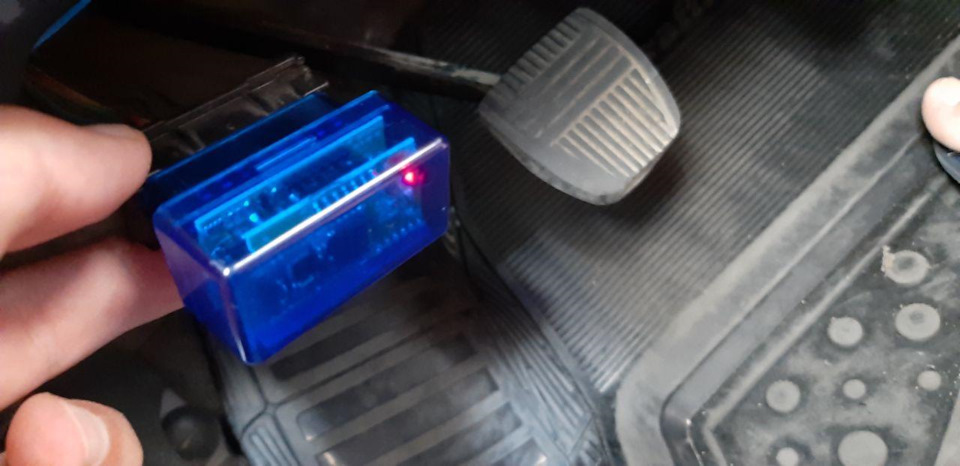

2. Вставить ELM 327 в диагностический разъем (я делал без зажигания);

3. Включаем зажигание;

4. На планшете/ноутбуке в панели уведомлений правой кнопкой мыши(далее — ПКМ) щелкаем по знаку Bluetooth, выбираем Показать все устройства Bluetooth

5. Нажимаем «Добавление Bluetooth или другого устройства»

6.Выбираем тип устройства — Bluetooth

7. Система должна найти наше устройство ELM327 с названием OBDII. Как мы видим, рядом у кого то еще есть елмка.

8. Находим наше устройство, и вводим пароль. По умолчанию это: 0000 или 1234 или 6789.

9. Если все успешно сделали, мы видим что успешно связали ваше устройство с машиной. Это уже 50% успеха!
10.Видим, что мы «Сопряжены» с устройством, дальше нам нужно посмотреть на каком порту мы «сидим», и разрешить обмен данными. Для этого справа кликаем «Другие параметры Bluetooth»

11. Установить везде флажки для видимости нашего устройста(планшета, и обмена данными)

12. Не закрывая окно, переходим в вкладку COM-порты, и запоминаем на каком порту наше Bluetooth устройство

Как видим, у меня почему-то 2 порта, это COM3 и COM4. Я не знаю почему 2 порта, но будем использовать COM4(там где имя OBDII ‘Port’).
13. Запускаем файл на нашем диске C:\Tecu2 с названием tecu

14. Двойным кликом левой кнопкой мыши выбираем строку 0001 Адаптер ELM323/327 и совместимые

15. Кликаем 2 раза по строке 0005 «Nissan (Consult 1)»

16. Выбираем к какому «мозгу» хочем подключиться. Т.к. у меня(предпооложительно) abs нет, и мкпп, буду юзать только строку 0003 Nissan EFI

17. Откроется новое окошко. Открываем Файл-Настройки.

18. Необходимо выбрать наш порт, это COM4, и скорость установить на значении: 38400. Для сохранения настроек нужно жмякнуть на дискетку, и закрыем окошко с настройками

19. Проверяем включено зажигание/ заведен ли автомобиль.
20. В окошке нажимаем на 4ю иконку слева — «Информация о ECU»

21. У вас будет пусто, нет информации. Нам нужно ее запросить, жмякнуть на иконку с флагом

22. Ждем порядка 10-20 секунд, если видим что пишет «Обмен», вы удачно законнектились.

23. Видим информацию о наших PID

24. Закрываем текущее окно, и жмякаем по первой иконке слева — «Таблица параметров реального времени»

25. Нажимаем внизу на самую первую иконку, и ждем измерения

На этом все!
При помощи этой программы мы можем строить графики с наших датчиков.
Вот что отследил я :
Двигатель еще прогревается

Поддал оборотов до 2000 на протяжении

В дальнейшем хочу сделать пост какие должны быть показания мин. и максимальные на датчиках, чтобы знать сразу «куда копать» и на что стоит обратить внимание.
Но одному собирать информацию достаточно долго, жду в личку желающих кто сможет помочь!

Источник

(Дополнено) OBD II ELM 327 на Almera classic 2006 есть решение, заходи =)

Долго +нудно+вступление : если лень читать, пропускайте до кратко))

Читая на форумах можно понять, что мол наша машина — не считывается вообще, мол только с 2008 года, и бросьте все эти попытки и игрушки вроде ELM327.

Но вот это не правда, нашу машину можно подключить, и считать параметры тоже, и речь не только о вольтах аккумулятора.

Просто мне казалось ну не может такого блин быть, везде унификация, просто не может и таки докопался, чем хочу с вами поделиться

Что надо: андроид телефон, elm327, машина, (внезапно! ) желательно та самая альмера классик

Вы наверно тоже как и я купили девайс elm327, сперва надо проверить не левак ли он у вас
Для этого качайте прогу на Market elm327 identifier или как-то так, вставляете девайс в тачку, включаете зажигание в положение ОN, дальше врубаете блютус в телефоне, в настойках сопрягаяте (откуда я знаю, вдруг кто то из вас глупый человек)

сканируете, по идее чем больше зеленых полос, тем больше вероятности что у вас не подделка.

Вообще подошли в итогу, машина в положении ON, девайс вставлен, телефон рядом

Нашу тачку в данный момент есть 3 самых важных программы.
Должны быть у всех.

1 Hobdrive — очень информативен, удобно контролировать работу мотора и смотреть на расход топлива.
2 NDS II lite — специфичная хоть и родная, но зато отлично ОБУЧАЕТ ДРОССЕЛЬНУЮ ЗАСЛОНКУ, без колдунств с педалью и секундомером. Может сбросить самообучение.
3 Car gauge pro — мощная программа для поиска неисправностей, показывает вольтаж, делает тесты оборудования, и самое важное подключается к ABS и подробно показывает неисправности, может скинуть любые ошибки.

остальные проги глупые игрушки и не стоят внимания.

1 Hobdrive, в настройках указываете блютус устройство, выбираете его, потом не жмите подсоединить.
Снизу находите профили машин, жмите ОБНОВИТЬ
и ЖДЕТЕ
профили обновляются, выбираем первый Nissan — ищем нашу альмеру и прям 2006 года, свою, автомат или ручник.

2 настраивать не нужно, просто запускаете, она сама все найдет.
3 Выбираете на старте нисан и ЕКУ гасолин или АБС.

Все это экономит много денег и времени, данные трио это уровень диагноста любителя.Что немного лучше большинства местных авто электриков!

Вообщем если кому помогу, скажите мне в душе спасибо)) (серьезно) ))))) =)), надеюсь вам тоже станет так же немного радостно, в наши серые сраные будни))

Источник

Диагностика на Android

Недавно прочитал статью Regnard про HobDrive что и сподвигло меня написать этот пост.
Так как я не дружу с ай устройствами (ну вот не нравится мне и всё тут), в статье рассмотрю только диагностику под Android и скоро под Windows.

Как показала практика отличаются они как правило цветом и ценой, хотя есть исключения, но мы не об этом =)

Для начала «спарим» телефон с OBD адаптером, для этого в настройках bluetooth находим ваш адаптер и сопрягаем устройства. Пароли на адаптерах как правило типа: 0000 или 1234 или 12345.

Начнем с самого навороченного hobDrive.
Поддерживает все возможные платформы!

В «Параметрах автомобиля» выбираем Загрузить из шаблона

Выбираем Nissan Almera 2006 (в полной версии есть шаблон Almera luxuri 2005)

Все сохраняем и на главный экран

Можно посмотреть остальные датчики

Диагностика (грёбаный NATS)
NATS MALFUNCTION P1610 — P1615
P1612 — Ошибка связи между блоком управления двигателем и иммобилайзером
P1614 — Иммобилайзер — ключ не обнаружен
P1615 — Иммобилайзер — ключ обнаружен, но его идентификатор не верен

Смысла нет всё описывать, возможностей куча. На новогодние праздники всегда скидка 50% (вместо 600р за 300р)

Крайне аскетичный дизайн, разработка одного из альмероводов.

Процесс настройки как и в предыдущих программах.
В итоге увидим нечто подобное.

Основные параметры присутствуют, умеет читать и стирать ошибки!

Nissan DataScan II
По возможностям проще Хоба, но самые основные вещи есть
Жмем Connect, выбираем Ваш адаптер и ждем подключения

Свайпаем на соседний экран

По кнопке + можно добавить различные данные

Бесплатная версия работает минут 10-15, потом просит интернет соединения и зависает.

Все ошибки по Альмере можно посмотреть вот ТУТ

Источник

Диагностика Nissan Almera своими руками

Диагностика по моделям авто Комментариев нет 02 марта 2021 Просмотров: 3560 Рейтинг:

Время прочтения

Сложность материала:

Компьютерная диагностика автомобилей является обязательной процедурой обследования состояния транспортного средства. Учитывая модернизацию систем, электронное сканирование существенно упрощает поиск неисправностей.

Не исключением является и Nissan Almera, в бортовой электронике которой активно применяется компьютерное управление двигателем. Начиная с двигателей QG15DE вплоть до последних версий, автомобили поддерживают диагностику через OBD разъем. Независимо от года выпуска Алмера совместима со сканерами, типа OBD2, включая ELM327.

На автомобиле используются разъемы двух видов: OBD-II Full или OBD-II 24 pin.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ «Ford Focus 2». Статья так же содержит рекомендации: какой сканер или адаптер, а так же программу выбрать для диагностики. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Автор сайта elm327-obd2.ru

1. Варианты выполнения диагностики

Важно:

На автомобиле Ниссан Альмера поддерживается два типа выполнения диагностики:

Второй метод позволяет выполнить более глубокую диагностику автомобиля, позволяя выявить скрытые и неповторяемые неисправности.

2. Особенности и марки ЭБУ

Возможности диагностики Nissan Almera:

3. Протоколы, используемые в Nissan Almera

Для передачи данных между блоком управления и различными узлами автомобиля используются определенные стандарты. Они обеспечивают межблочную связь устройств с главным ЭБУ. Диагностический прибор выполняет функцию ретранслятора, согласовывая протокол передачи и сервисное ПО.

Каждая модель ЭБУ работает по определенному стандарту: CAN шина; SAE J1850; ISO 9141 тип 2; KWP 2000.

В автомобиле Ниссан Альмера используется протоколы KWP FAST, ISO 9141, CAN. На старших моделях Almera применялся протокол KWP Slow, схож по принципу со своим аналогом, но отличающийся низкой скоростью передачи информации.

На скоростной шине CAN работают модели ЭБУ: Hitachi, Bosch, Denso.

Расположение ЭБУ:

На ранних версиях автомобиля (дорестайлинговые модели), электронный блок управления размещался в подкапотном пространстве, под полкой привода щеток-очистителей. Крепление выполнено на двух болтах. Важно: левый болт дополнительно является массой, его важно не повредить.

В поздних вариантах Альмера месторасположение осталось аналогичным. Единственное изменение – вариант крепления. Имеются отличия в защелках пластикового корпуса монтажной рейки.

Чип тюнинг и прошивка Ниссан Альмера:

Серийные прошивки используются в ЭБУ по умолчанию. Разница в программном обеспечении зависит от серии двигател, его объема и типа используемого блока управления. Серийные прошивки заточены под экологические нормы токсичности Евро и обеспечивают оптимальный баланс между мощностью и расходом топлива.

Прошивка серийного ПО выполняется в нескольких случаях:

Частным случаем являются коммерческие прошивки, устанавливаемые при чип-тюнинге. Это процедура, при которой мощность двигателя повышается через изменения ПО и модернизацию деталей. За счет чип-тюнинга увеличивается динамика автомобиля, но повышается расход топлива.

Загорелся Check Engine на Nissan Almera?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

4. Способы диагностики ЭБУ и ошибок, а так же прошивка на Ниссан Альмера через OBD2

Существует несколько вариантов сервиса компьютерных блоков Nissan.

Ниссан Альмера поддерживает режим самодиагностики базовых узлов автомобиля через приборную панель. Алгоритм включения функции:

Набор состоит из 4 групп цифр (1-10), разделенных паузами. 10 сигналов индикатора по 10 серий означает код 0000 – отсутствие неисправностей в памяти.

Если во время индикации завести автомобиль и повысить обороты до 2000, компьютер отобразит состояние лямбда-зонда (лампочка горит – бедная смесь, гаснет – богатая).

Сканирование ЭБУ при помощи внешних приборов позволяет провести более глубокую диагностику систем автомобиля. При помощи адаптеров можно провести считывание памяти блока с прямой расшифровкой кодов неисправностей.

Кроме того, внешние приборы отображают состояние двигателя и его систем в режиме реального времени. Пользователь может отследить изменения параметров и точно определить дефект. Благодаря разнообразию сервисного ПО адаптер превращается в гибкий инструмент в руках мастера.

Обзоры диагностических сканеров для Ниссан Альмера

Читай подробные статьи по обзору автосканеров, в том числе совместимых с Нассан Альмера.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Прошивка электронных блоков управления Nissan Almera выполняется через программаторы. Они подключаются к блоку управления посредством кабелей-переходников. Коммутация осуществляется через диагностический разъем.

Для некоторых моделей ЭБУ (Hitachi, Denso) потребуется физическое подключение к пинам памяти и процессора на плате. Для этого выполняется пайка контактов с последующим подключением их к программатору. Предварительно выполняется считывание EEPROM. Для этого подойдут программы, типа IDA Pro.

Прошивка выполняется программаторами, типа MPPS v.13.02 ECU flasher.

5. Инструкция по диагностике Nissan Almera своими руками с помощью ноутбука или смартфон через OBD2 разъём

Определить, где находится OBD разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для Ниссан Альмера зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Ниссан Альмера».

Для определения типа OBD2 протокола и поддерживаемых вашим авто режимов диагностики можно на странице: «Режимы диагностики и протоколы автомобилей Nissan».

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Ниссан Альмера»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Хороший выбор для начинающего диагноста

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

6. Частые вопросы по автодиагностике через компьютер или смартфон Ниссан Альмера

Диагностика ошибок, их расшифровка

В режиме самодиагностики через панель приборов Ниссан Альмера ЭБУ самостоятельно сканирует узлы. Вывод информации производится в кодовой системе из 4 цифр. Используя таблицу значений, пользователь может самостоятельно определить в какой системе обнаружена неисправность. Расшифровки на этом этапе не происходит.

Сканирование внешними приборами отличается от самодиагностики. Подключение осуществляется через сервисный OBD разъем. Расшифровка происходит на этапе считывания данных. Пользователь получает готовый результат с описанием типа неисправности и узла, в котором она обнаружена.

Дополнительно, допускается очистка памяти ЭБУ после ее устранения.

Подходящие адаптеры и кабели

Приведем пример приборов для диагностики автомобиля Ниссан Альмера.

Выбирая ELM 327, рекомендуем обращать внимание на ревизии чипа 1.5. Они отличаются большей стабильностью работы и корректностью соединения.

Отдельно стоит упомянуть сканеры серии Nissan Consult версий 3 и 2 Plus. Являются дилерским оборудованием и поддерживают полный спектр диагностических функций.

Выбор диагностического сканера Nissan зависит от моделей автомобилей, которые вы планируете обслуживать и функций, которые вам потребуются для работы:

Особенности углубленной диагностики

Глубокая диагностика позволяет детально просканировать автомобиль на предмет неисправностей. Устройства имеют расширенную базу ошибок, что расширяет возможности мастера.

При помощи глубокой диагностики можно:

Глубокое сканирование систем выполняется при помощи специального оборудования, которое часто бывает узкофункциональным. К нему относятся дилерские сканеры марки Nissan и аналогичные.

Примечание:

Программа Nissan Consult III Plus является дилерской программой автопроизводителя Nissan. Программа появилась на смену старой версии Nissan Consult III (без плюса) приблизительно в 2010 году. Основной причиной появления новой версии вероятней всего является борьба автопроизводителя с относительно недорогими китайскими клонами оригинального адаптера VI. В отличие от оригинала, такой клон имеет собственные драйвера, и работает не очень стабильно по сравнению с оригинальным адаптером (иногда присутствуют вылеты программы при совершении диагностики). Кроме этого, в некоторых клонах частично неработают блоки по DDL протоколу, а некоторые клоны вообще не поддерживают DDL протокол. Для программы Nissan Consult III Plus автопроизводителем был создан новый оригинальный адаптер — VI2.
