Как сделать барбекюшницу своими руками из металла

Просто, но с выдумкой: как своими руками сделать барбекю из металла

Барбекю на свежем воздухе – возможность провести время в тёплой компании семьи и друзей и порадовать близких разнообразными блюдами из мяса и овощей на углях.

Модель печи барбекю зависит от частоты использования и места его установки. Обладатели частного дома возводят каменную печь в своём саду. Такой вариант может служить даже летней кухней.

Любители выехать на природу выбирают мобильные устройства для пикника. Для шашлыка на свежем воздухе отлично подойдут барбекю из металла.

Самодельные барбекю из металла

Металлические печи в домашних условиях изготавливают стационарными, складными или разборными. Стационарную печь дополнительно оборудуют полками, складные и разборные модели удобно положить в багажник автомобиля и выехать на природу.

Барбекю из металла несложно сделать самостоятельно, определившись с условиями его использования.

Преимущества металлических изделий

У металлических изделий имеется ряд преимуществ перед вариантами из других материалов:

Недостатки

Стоит отметить и недостатки металлических барбекю:

Как изготовить барбекю своими руками? Проект изделия и чертеж

Барбекю в домашних условиях можно изготовить:

Независимо от предполагаемого материала изготовления, сначала продумывают проект изделия. Удобно работать с нарисованным эскизом.

Хозяин определяется с размерами печи. Параметры определяются исходя из того количества пищи, которое планируется готовить. Ориентируются на удобство и правильность приготовления продуктов.

Справка. Для домашнего использования подходят барбекю шириной 30—100 см и глубиной 15—20 см. Например, на десять шампуров оптимальная ширина печи — 100 см.

Схема изготовления составляется самостоятельно или берётся готовая из интернета. На чертеже указывают размеры деталей, чтобы не отвлекаться на измерения в процессе работы.

Выбор материала

Лучше всего для изготовления печи подходит листовая сталь. Но проще сделать её из материалов, уже имеющих нужную форму. Предметы, напоминающие по форме барбекю, — это бочка или баллон от пропана.

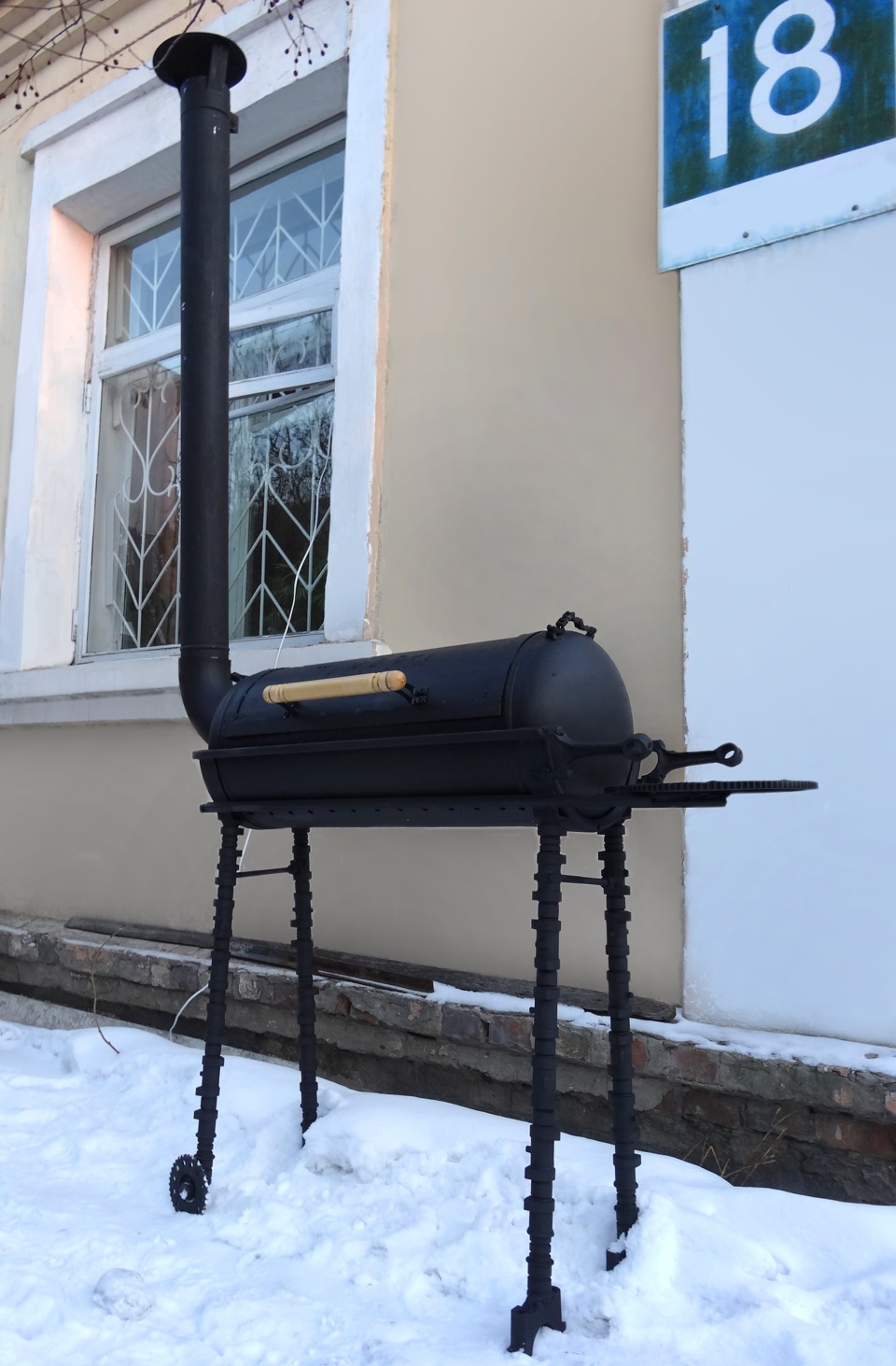

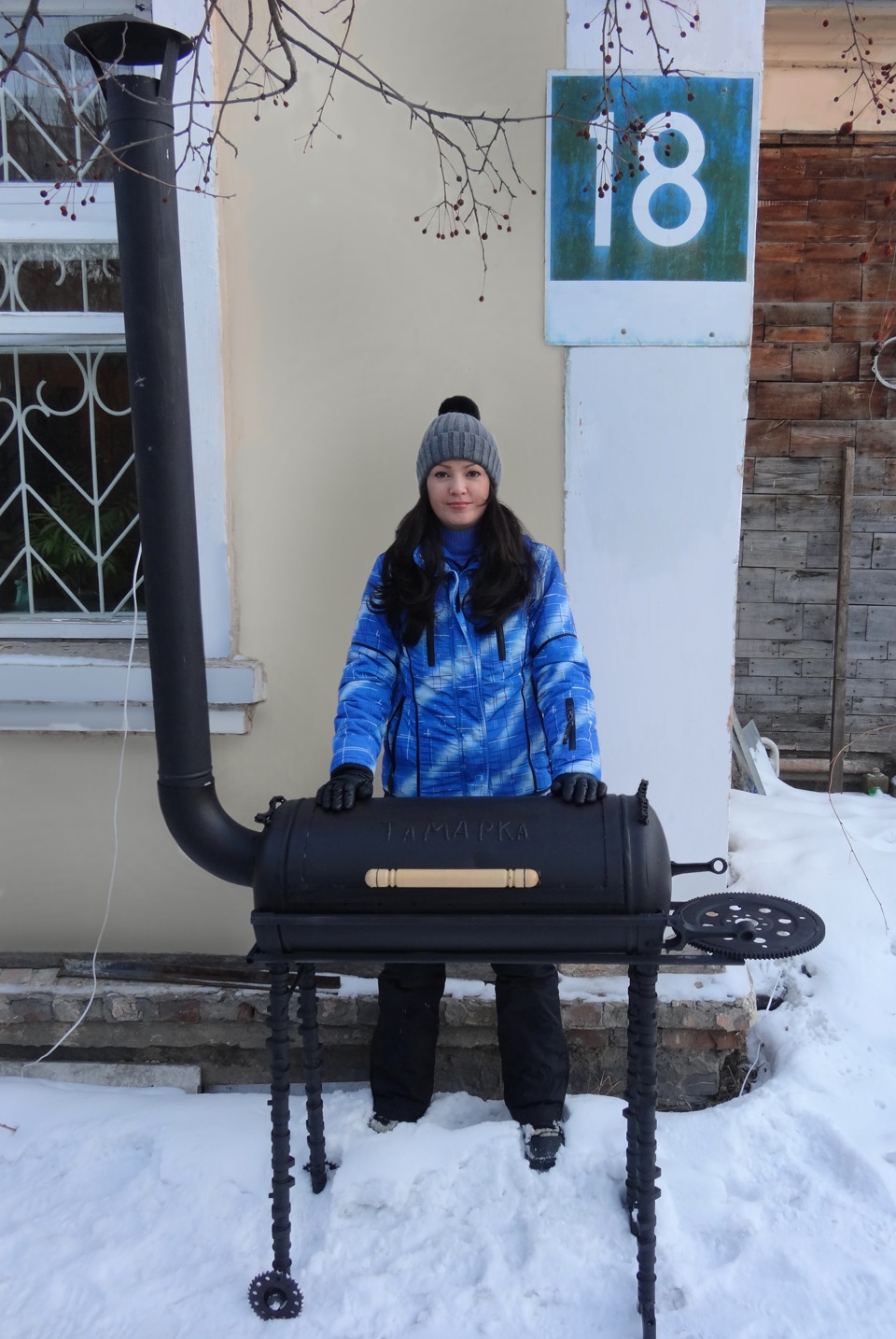

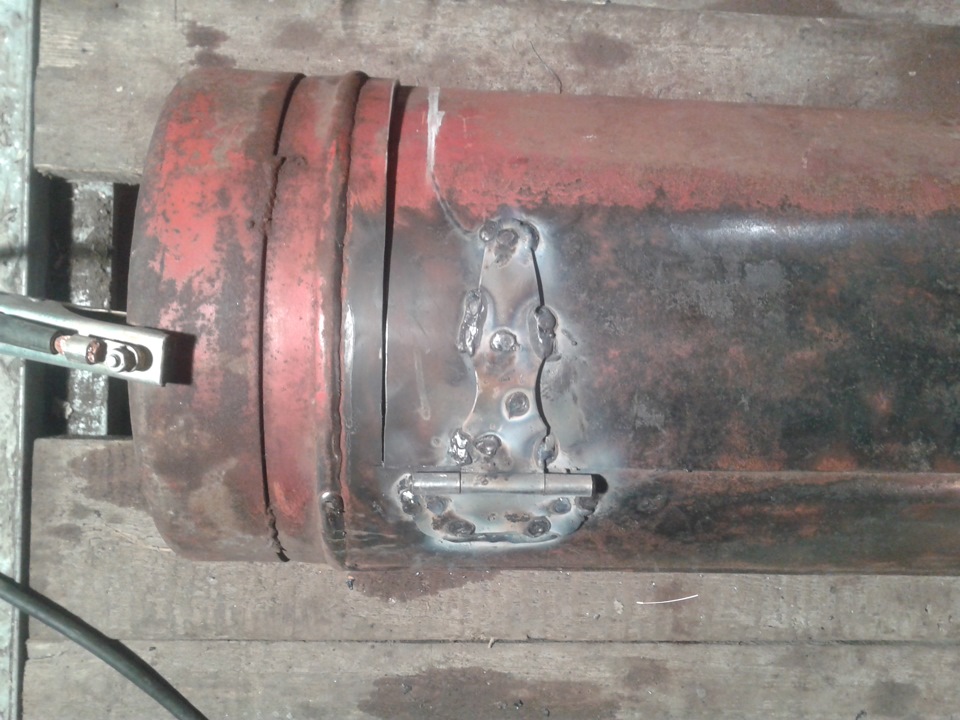

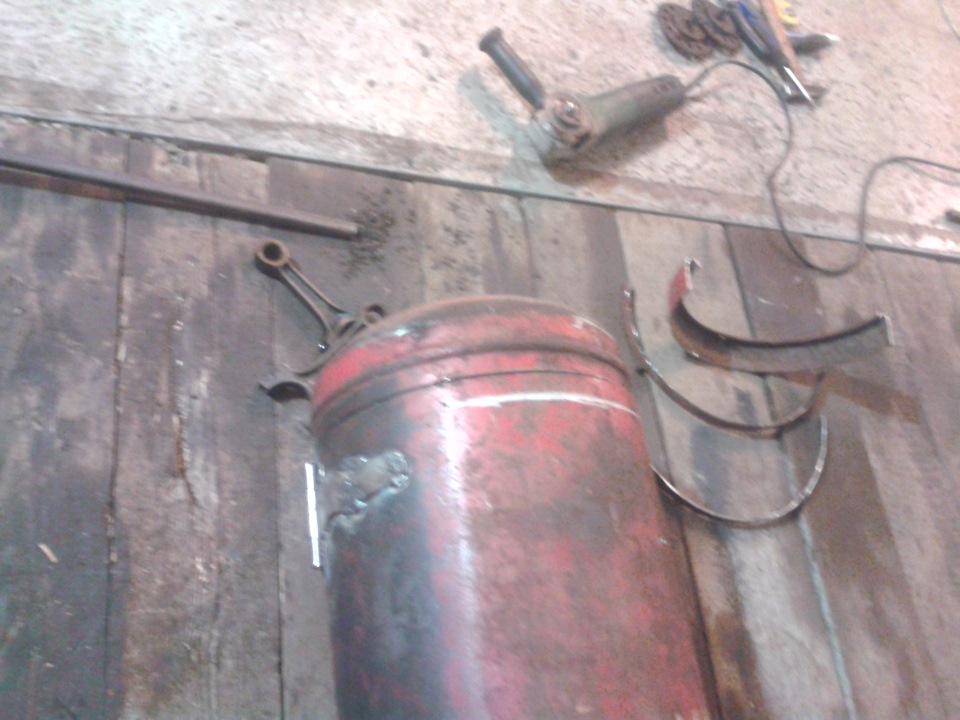

Барбекю из металлической бочки или баллона. Фото

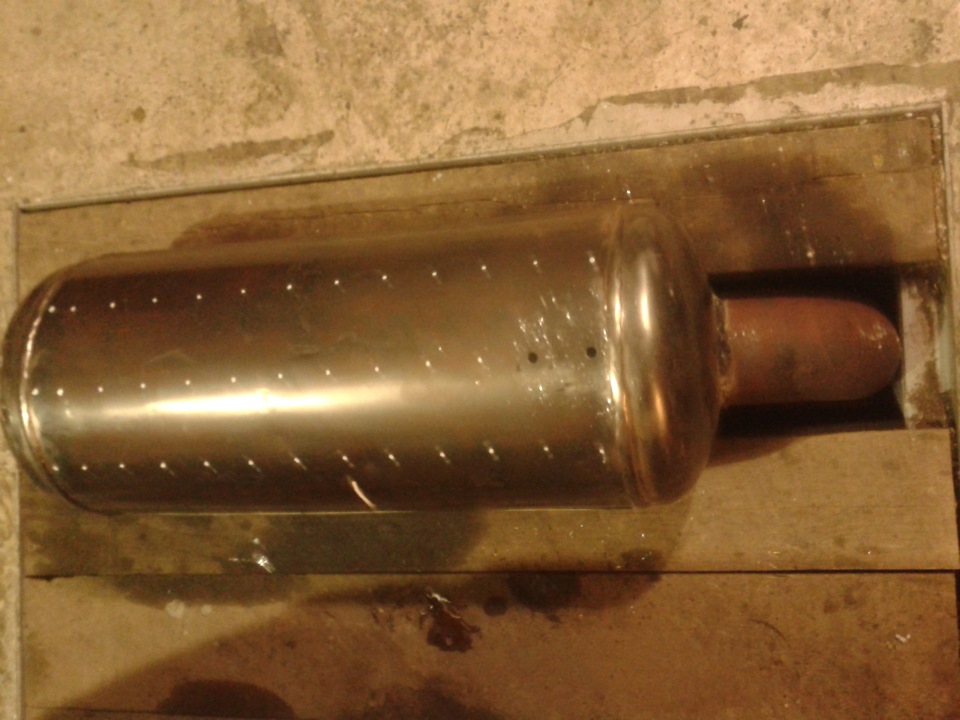

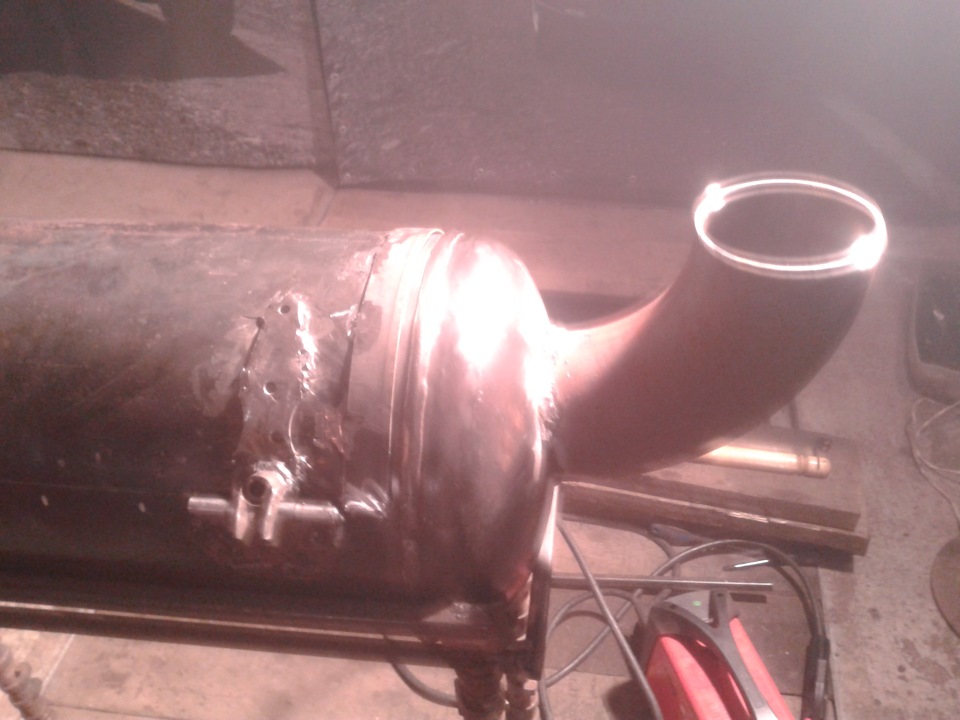

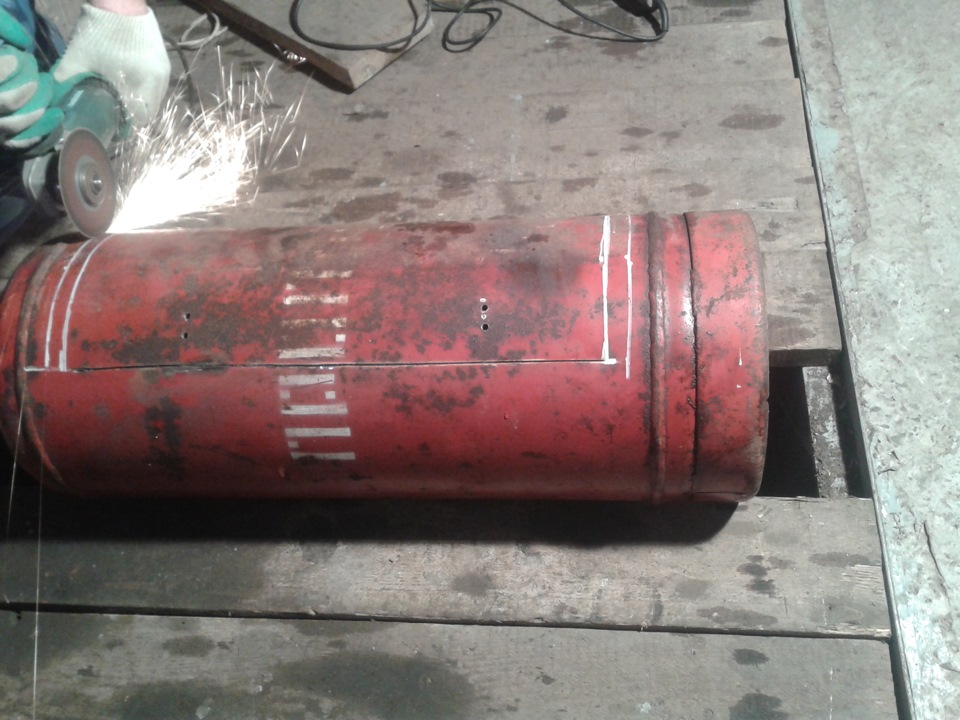

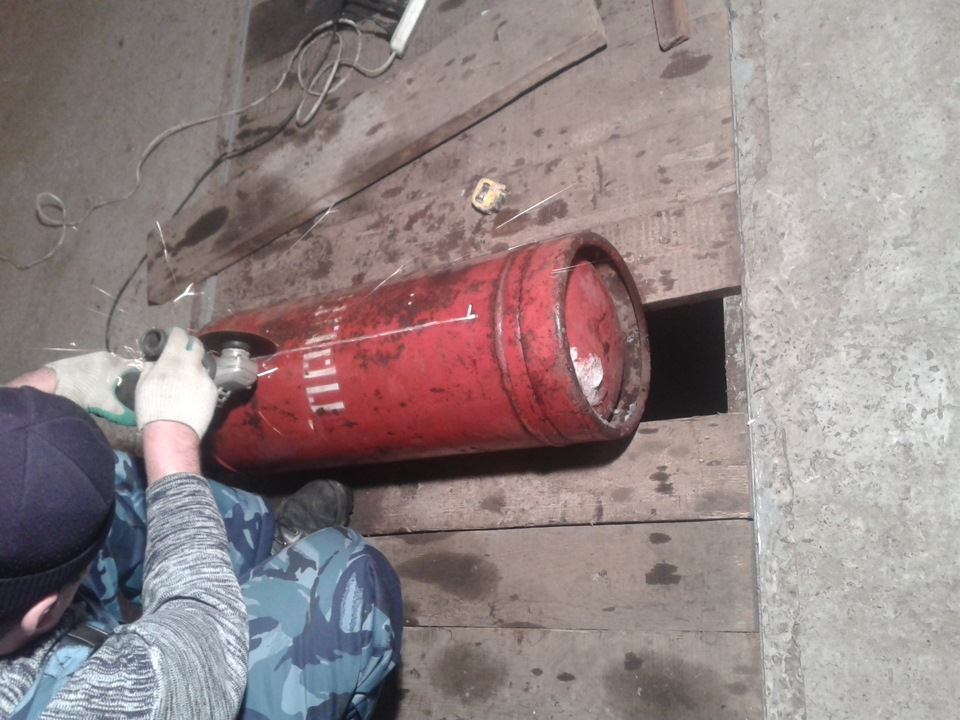

Бывшие в использовании бочка или баллон сначала подвергаются обработке. Их предварительно «прожаривают» для удаления вредных веществ, очищают от краски.

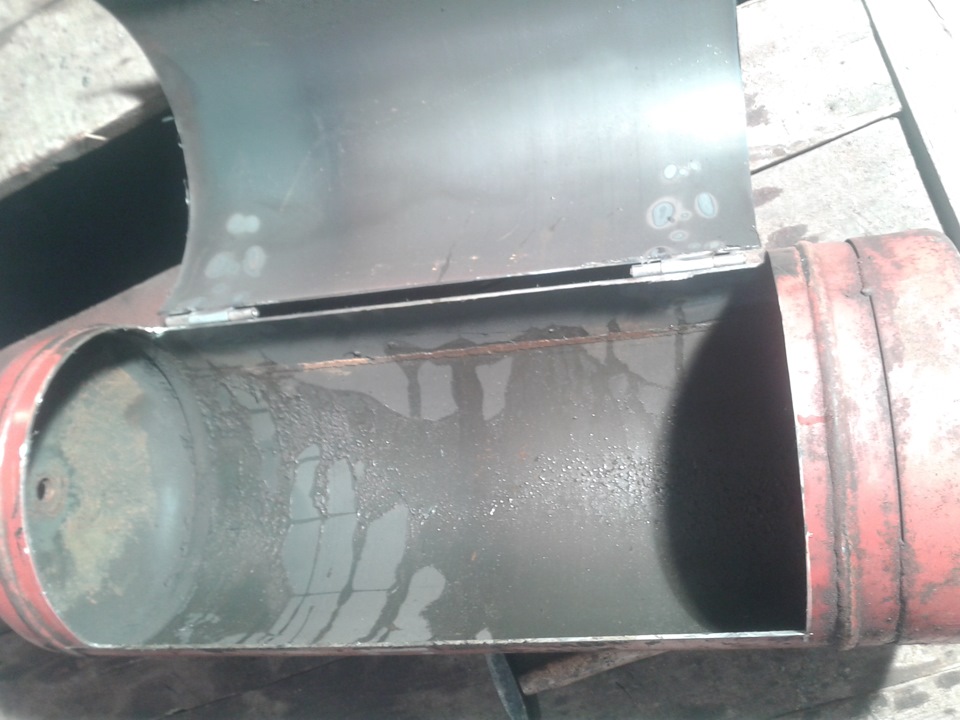

Фото 2. Бочка разрезается пополам, из соображений безопасности острые края загибаются и сглаживаются.

Фото 3. С ограждениями из оцинкованного металла и приваренной ручкой бывшая бочка уже немного похожа на барбекю.

Фото 4. Полки из деревянных досок придают конструкции законченный вид, барбекю готово к использованию.

Необходимые инструменты

Для такого варианта изготовления понадобится:

Для защиты от травм во время работы используют маску, очки, перчатки.

Этапы изготовления

Важно! Вентиляционные отверстия просверливают на нижней части барбекю на расстоянии не более 5 см, начинают и заканчивают сверлить в 2 см от торцевой стенки.

Барбекю из листа металла. Схема и размеры

Для сооружения печи из листовой стали понадобятся инструменты, указанные выше. Вместо бочки или баллона, берут лист металла.

Аналогично делают разборные модели, только вместо сварки используют болты.

Фото 6. Распиливать лист стали с помощью болгарки следует предельно аккуратно. Для того, чтобы линия распила была ровной, можно использовать другую металлическую полосу.

Как расположить мангал на участке?

Печь или мангал располагают во дворе в зоне отдыха. Мебель ставят так, чтобы к барбекю можно было подойти с двух сторон. Тогда удобно готовить вдвоём, и выполняется правило безопасности. В случае возгорания будет возможность покинуть опасный участок.

Осторожно! Барбекю из металла быстро накаляется, при неосторожном обращении можно получить ожог.

Если площадь не позволяет расставить садовую мебель вокруг барбекю, к нему делают дорожку. Тропинку можно вымостить кирпичом. Пространство зоны отдыха не должно быть скользким, особенно во время дождя, поэтому она засыпается гравием или щебнем.

Над зоной барбекю обычно ставится навес.

Пожарная безопасность

В целях пожарной безопасности барбекю не располагают под низкими ветками деревьев, вблизи легковоспламеняющихся предметов, сухой травы. Печь не должна соприкасаться с забором или стеной дома, так как будет нагревать эти конструкции.

Мангалы устанавливают соответственно розе ветров, чтобы дым и пепел не попадали на крышу или двор соседей. Если подветренных сторон несколько, монтируют экран.

Как улучшить изделие?

Используя свою фантазию, знания и навыки работы с инструментом можно создать зону отдыха с барбекю для себя и своих близких.

Мангал украшают элементами ковки. Если соорудить поддон, угли не будут падать на землю. Площадку дополняют декоративными и уютными деталями.

Сделанная из качественных материалов печь будет несколько лет радовать своих хозяев. А праздник на свежем воздухе с ароматными блюдами на углях обязательно будет незабываемым.

Полезное видео

В видеосюжете наглядно, с чертежами и указанием размеров, показано, как превратить металлическую бочку в отличное барбекю.

Изготовление барбекю из металла на участке

Барбекю является отличным и простым украшением любого загородного участка или дачи. Всё дело в том, что оно используется для приготовления деликатесов, и в летнее время трудно представить себе пикник без этого удобного приспособления. Посмотрим далее, какой должна быть такая печь и насколько сложно изготовить её дома своими силами.

Каким должно быть барбекю

Сегодня сложно встретить человека, который бы не знал или не видел в действии барбекю. Классическая западная конструкция имеет много общего с мангалом, но отличается от него внешне. Как правило, это металлические изделия, предназначенные для того, чтобы готовить пищу на углях. На многих современных барбекю наносится в несколько слоёв защитное покрытие, которое даст возможность эксплуатировать его в разнообразных климатических зонах.

Различаются они между собой не только по размерам и внешнему дизайну, но и по комплектации. Ещё одно отличие связано с типом топлива, которое будет использоваться для приготовления блюд. Есть барбекю, работающие только на готовых углях, а в другие можно засыпать и обычные дрова. Для этого их оснащают корзиной для розжига этих дров, а также топкой и дымоходом.

Если планируется установка печи в беседку, то желательно сделать это на одном общем фундаменте. Печи, весящие несколько десятков килограммов и более, обязательно должны быть установлены на нескольких опорах. Чтобы продлить безопасный эксплуатационный ресурс, барбекю устанавливают на основание, созданное из армированного бетона не менее 15 см толщиной. После этого можно приступать к окончательной отделке бетона плиткой или декоративным камнем.

Требования к металлической конструкции барбекю

Если мы планируем обустраивать зону барбекю на загородном участке, то она предполагает наличие жаровни для приготовления пищи. Известно достаточно много разнообразных типов конструкций, однако они должны отвечать, в первую очередь, требованиям безопасности.

Итак, основные требования будут заключаться в следующем:

Обратите внимание: так называемые подарочные варианты исполнения редко бывают удачными в эксплуатационном плане. Кроме того, неизбежно на барбекю появится слой жира и угольной сажи, который придётся драить вручную. С простыми конструкциями сделать это будет проще и быстрее.

Проекты постройки барбекю из металла

Мобильные варианты барбекю пользуются наибольшим спросом по причине высокой транспортабельности. Они не обладают большими техническими отличиями по сравнению с тем же мангалом или коптильней. Главное — иметь минимальный опыт работы с таким материалом, как листовой металл.

Классические конструкции обычно имеют форму круглой чаши, но встречаются сравнительно редко. Такая конструкция является довольно сложной в плане технической реализации и требует больших финансовых затрат. Наиболее универсальными считаются варианты, которые в себе совмещают несколько типов печей.

Поэтому популярной конструкцией у наших соотечественников является барбекю и мангал, объединённые в одном изделии. Достаточно из листового металла сварить при помощи сварки четырехугольный каркас. Лучше, конечно, сделать его разборным для удобства в перевозке на пикник и обратно.

Какие особенности есть у данной конструкции, которые делают её удобной в использовании:

Чтобы использовать по максимуму функционал объединённого мангала и барбекю, отдельно следует изготовить комплект съёмных решёток. Это даст возможность готовить разные продукты при разной температуре горения, поскольку будет меняться высота отдельной решётки относительно углей, расположенных на дне.

Чтобы проект получился успешным, на начальных стадиях готовят технические чертежи. Они могут быть сделаны непрофессионально, ведь главное — учесть размеры будущих частей по длине, ширине и глубине, а также предусмотреть места соединения. Останется по форме вырезать боковые стенки из металла, проделать по бокам отверстия для циркуляции кислорода и активизации процесса горения. Сверху на рёбрах листа делаются специальные насечки, на которые позже будут ставиться шампура или вертел.

Многим по душе придётся мобильная версия мангала, который легко собирается и транспортируется к месту предстоящего пикника. Опоры могут быть различной длины: как метровые, так и не высокие стойки сантиметров по 20-30. Для корпуса берётся листовой металл с толщиной 2,5 мм. Чтобы усилить прочность конструкции, опоры делают более жёсткими, за счёт усиления их поперечными рейками. К такой конструкции можно приделывать любые 4 колеса, которые найдутся в хозяйстве.

Ещё один вариант быстрого создания барбекю и мангала заключается в том, чтобы найти или изготовить стальной противень с достаточно высокими боковыми стенками. В них просверливаются большие отверстия, а сам противень устанавливается на опору в виде металлической рамки. Отдельно разжигаются угли, которые пересыпаются в противень. На решётку выкладывается мясо или другая пищевая продукция, а дальше процесс готовки ничем не отличается от более «продвинутых» конструкций.

Пошаговая инструкция изготовления

По сравнению с другими материалами, которые можно применить на создании жаровни-барбекю, металл является одним из самых доступных и прочных. Их можно переносить с места на место и хранить компактно. Для работы с металлом требуется сварочный аппарат и болгарка. Если над конструкцией барбекю не планируется крыша, то лучше сделать его разборным и мобильным.

Посмотрим, что потребуется, если мы задумали сделать барбекю из металла своими руками. Для этого, как минимум, понадобится пару металлических листов. А дальше пошаговый порядок действий будет следующим:

Это самая простейшая конструкция, но её можно доработать несколькими компонентами. Прежде всего, можно продумать крышку, которая позволит готовить блюда способом томления, например, узбекский плов. Если мангал оснащён дымоходом, то его можно регулировать одним из положений заслонки: открытым полностью, частично и закрытым.

Есть несколько общих рекомендаций, которые будут полезны при эксплуатации барбекю самых разных конструкций:

Как видим, технология производства барбекю с мангалом из металла своими руками не отличается особенной сложностью. Главное — запастись металлом, сварочным аппаратом и несколькими свободными часами. Такой вариант вполне подойдёт неискушённым дачникам, которые не желают покупать дорогостоящую конструкцию в специализированном магазине. Мы приглашаем делиться своим опытом тех читателей, кто имеет свой личный опыт по изготовлению подобных конструкций.

Как сделать мангал для барбекю из металла своими руками? Обзор и Чертежи- Пошагово +Видео

Как сделать барбекю из металла своими руками? Невозможно оспорить то, приготовленные на углях мясо, рыбка и овощи намного вкуснее и не зря считаются гастрономическими изысками. При приготовлении нужно будет работать с раскаленным металлом и открытым огнем. От того, насколько удобно и просто повару будет работать на барбекюшнице или мангале зависит итог, а именно вкус блюда.

По этой причине многие ценители жареного на открытом воздухе мяса предпочитают делать удобные для себя барбекю из металла своими руками, о чем и пойдет речь в этой статье.

Общие сведения

Конструкция – какой она должна быть

Есть несколько способов выбрать подходящую для себя конструкцию барбекю:

Важно! Какой бы из вариантов вы ни выбрали, берите за основу только реальные проекты, а не задумки. Как бы ни выглядели печи, прежде всего, стоит обращать внимание на практичность.

Металл – это идеальный материал для создания грилей, печей и жаровен. Конструкция из чугуна или стали будет быстро прогреваться, и это не даст терять тепло для прогревания каменного или кирпичного спуска. А вот из металла можно сделать переносную модель, или даже раскладную, если вы часто выезжаете на природу со своим барбекю.

Требования к конструкции

Есть большое количество схем и вариантов, конструкций и задумок, но не все из них безопасны и удобны.

Чтобы не попасть впросак и не скопировать чужие ошибки, учтите следующие моменты:

Полезный совет! Не приобретать или копировать модели барбекю из металла, которые украшены огромным количеством наварных и резных деталей.

Как бы повар ни старался, но при работе с печью при приготовлении к поверхностям из металла будет налипать слой сажи и жира, которые требуется удалять и чистить вручную. Помимо этого, действительно удачные конструкции крайне редко бывают с изысканным оформлением.

Как выбрать барбекю

Многие люди считают, что жаровня барбекю и мангал – это абсолютно одинаковые конструкции по принципу работы и устройству. Хотя большинство конструкций, изготовленных своими руками, могут подтвердить это утверждение, на самом деле это не так. Мастера редко придают значение всем тонкостям при обустройстве барбекю, и только истинные ценители и почитатели знают все секреты и нюансы. По этой причине, если вы хотите сделать идеальную жаровню барбекю из металла своими руками, вам стоит познакомиться поближе с такими знатоками.

Чем отличается барбекю от мангала?

Главных отличий всего два.

Во-первых, несмотря на то, что принцип действия и устройство в чем-то похожи, мангал и барбекю отличаются топочной частью при работе. Получается, что и выделяющееся тепло воздействует на рыбу и мясо разными способами, и конечный эффект тоже отличается. В мангале еда прогревается продуктами сгорания от древесины и немного теплом от раскаленных углей. А в барбекю приготовление и нагрев идут за счет излучения, так как в этом случае приток воздуха к поверхности слабее и идет на внутреннюю часть.

Во-вторых, в барбекю нагревание продукта происходит мягче, так как основная доля тепла идет на нагревание углей, металл, а благодаря решетке холодный воздух обтекает и охлаждает уже зажарившуюся поверхность. К сожалению, только повар может в полной мере объяснить разницу, но вкратце при приготовлении на жаровне барбекю из металла жир и влага остаются внутри продукта, а не испаряются с потоком горячего газа, благодаря чему блюдо сочнее, насыщеннее по вкусу. При наличии барбекю не составит труда приготовить сочный стейк, а для получения того же результата на мангале вам нужно будет заворачивать заготовку в металлическую фольгу.

При классическом устройстве жаровни барбекю есть металлические чаши, в которых уголь разжигают, и в них же он и тлеет. В старых разновидностях вместо угля использовали дрова, и их складывали горкой в металлическую емкость и сжигали до углей. Как только чашка заполнялась до краев, ставили решетку или несколько стальных прутьев и начинали готовить. Для получения аналогичного эффекта в мангале нужно постоянно переворачивать шампуры с мясом и стараться не пересушить мясо или овощи, и при этом добиться хорошей прожарки.

Конструкция жаровни

Классическое устройство подразумевает, что для приготовления будет использована чаша из металла/камня, над котором расположена металлические решетка (в идеале – никелированная), но можно использовать самую обычную, даже из стальной толстой проволоки. В современном производстве жаровни имеют специальные подогревательные стаканы для металлического барбекю.

Воздух поступает в стакан, частично сжигает уголь, а после продукт сгорания удаляется наружу по металлическим стенкам. Так вы можете сохранять высокую температуру и при этом не заморачиваться с обмахиванием опахалом.

2 в 1 – мангал и барбекю из металла своими руками

По конструкции система представляет собой короб с четырьмя углами, который сварен из листов металла. Эту конструкцию можно хранить в разборном виде, и если нужно, собирать и устанавливать на пикнике.

Особенностями является:

Обратите внимание, что эта схема барбекю из металла своими рукам считается одной из лучших существующих на сегодняшний день.

Если вы будете использовать все возможности жаровни правильно, то как дополнение к печи нужно будет изготовить несколько съемных решеток, которые обеспечат возможность жарки на разной высоте от углей. Саму конструкцию собирают уже из готовых деталей, которые заранее вырезают по форме и размеру.

В донной части, к углам приваривают крепления для опор. Само же дно изготавливают так, чтобы оно было сплошным и без отверстий. На него укладывают перфорированное фальш-дно. Воздух подается через боковую щель и фальш-дно. При перекрывании щели можно добиться нужной теплопроизводительности, и благодаря этому не сжигать продукты. Еще имеются просечки, которые дают возможность устанавливать вертел или шампуры. Саму конструкцию можно легко разобрать, почистить, и даже упаковать при необходимости.

Заключение

Помимо угольных видов жаровен можно делать своими руками электропечи или жаровни с газовым подогревом. Хотя настоящие гурманы не оценят такой способ, но зато можно будет готовить на барбекю даже на балконе, и при этом ничего не задымиться.

Барбекю своими руками из металла

Печь-барбекю можно соорудить самостоятельно из подручных материалов. Надёжная конструкция получается из металла. Нужно найти подходящий материал и придерживаться инструкции по изготовлению.

Требования к металлической конструкции жаровни-барбекю

Чтобы печь получилась надёжной, необходимо знать, что нужно учесть на начальном этапе. Должны соблюдаться следующие требования:

Не рекомендуется перегружать изделие большим количеством различных декоративных металлических элементов. Это добавит трудностей при чистке барбекю.

Виды конструкций

Жаровня может иметь различную конструкцию. Чтобы подобрать наиболее удобный и подходящий вариант, следует узнать об особенностях каждого вида:

Выбирать подходящую конструкцию рекомендуется с учётом площади участка и особенностей использования.

Чертежи и размеры

Для удобства нужно создать небольшой проект — чертёж будущего мангала. Это позволит учесть все нюансы и определиться с размером. Можно использовать цельный металлический лист или куски. В последнем случае удобно делать сборную конструкцию, когда дно получается толще стенок.

Профильные трубы подойдут для сооружения ножек, на которых будет стоять изделие. Можно использовать уголки из металла.

Ширина короба должна соответствовать длине шампуров, из которой вычитают около 10 см. В среднем значение составляет 30 см. На длину влияет количество шампуров, которое планируется использовать на мангале одновременно. Глубина конструкции — 20–25 см. Увеличение этого параметра приведёт к большему расходу топлива и более медленной прожарке продуктов.

Днище барбекю делается двойным, что позволяет поддерживать стабильное тепло жарового слоя без риска просыпания углей.

Пошаговая инструкция изготовления

Процесс по сооружению мангала своими руками складывается из следующих шагов:

Собственными руками изготовить подобную печь несложно. Этот вид стационарный. К нему можно добавить ручки или колёсики, чтобы его было удобнее перемещать из одного места в другое.

Самостоятельно можно соорудить и разборный вариант мангала. Схема действий сходна с предыдущей:

Советы по использованию

Помимо правильного изготовления конструкции, важно грамотно эксплуатировать её, чтобы она прослужила дольше, а блюда получались вкусные. После сооружения жаровни её тщательно очищают от ржавчины и грязи. Помимо стандартных салфеток, используют шлифовальную машинку: она отлично избавляет от следов ржавчины.

Тщательно удалять нагар после готовки не стоит. Небольшое его количество подарит блюду особый аромат. Если планируется покрасить готовую конструкцию, то нужно использовать только средства, устойчивые к воздействию высоких температур.

Следует провести обезжиривание поверхности и выдержать детали конструкции в едкой щёлочи около 90 минут. Это позволит избежать появления коррозии и создаст на конструкции жарозащитную плёнку.

Если в барбекю присутствуют элементы древесины, их обязательно обрабатывают влагостойкими составами и антисептиками. На месте расположения жаровни не должно быть сухой травы и веток. Его заранее подготавливают перед установкой конструкции.

Изготовить барбекю из металлического листа не так сложно. Достаточно подобрать подходящий материал и следовать инструкции.

Барбекю своими руками из металла

Вне всякого сомнения, рецепты приготовления мяса, рыбного филе и овощей на раскаленных углях заслуженно считаются наиболее удачными с точки зрения получения максимально ярких вкусовых качеств и гастрономических изысков. В процессе приготовления приходится работать с открытым огнем и раскаленным металлом. От того, насколько удобно и комфортно повару при работе на мангале или барбекюшнице, зависит половина успеха в приготовлении блюда.

Поэтому в большей части ценители барбекю предпочитают делать жаровни и печи своими руками, на основании своих представлений о конструкции и процессе.

Каким должен быть мангал или печь барбекю

Существует только несколько подходов в выборе конструкции печки барбекю:

Металл идеально подходит для всевозможных печей, грилей, жаровен. Конструкция из стали или чугуна быстро прогревается, что позволяет не терять тепло на прогрев кирпичного или каменного корпуса. Печь из металла можно сделать передвижной, переносной или даже мобильной раскладной, если потребуется.

Требования к металлической конструкции жаровни барбекю

Вариантов и схем, всевозможных конструкций барбекю из металла существует достаточно большое количество, не все они одинаково удобны и безопасны. Чтобы не попасть впросак и слепо не копировать чужие ошибки,потребуется учесть следующее:

Как бы ни старался повар аккуратно работать с печкой, в процессе приготовления к металлической поверхности прилипает слой сажи и жира, которые нужно будет чистить и удалять своими руками. Кроме того, по-настоящему удачные конструкции жаровни редко изготавливают в «подарочном» оформлении, это скорее правило, нежели исключение.

Как выбрать печь барбекю

Большинство людей считают мангал и жаровню барбекю абсолютно одинаковыми по устройству и принципу работы. В большинстве случаев для самодельных конструкций из металла это абсолютно справедливое утверждение. Мастера особо не придают значения тонкостям обустройства барбекюшниц, тогда как для настоящих ценителей и почитателей все нюансы и секреты конструкций «фирменных» жаровен крайне важны.

Чем печь для приготовления барбекю отличается от коробки мангала

Принципиальных отличий два.

Классическое устройство жаровни барбекю предполагает наличие чаши из металла, в которой разжигается и тлеет древесный уголь. В старых вариантах барбекю вместо угля использовались обычные дрова, которые складывались горой в емкости из металла и сжигались до состояния углей. Как только объем горящего угля заполнял металлическую емкость до краев, устанавливалась решетка из металла или просто несколько стальных прутьев, и начинался процесс приготовления.

Чтобы получить аналогичный эффект в мангале, шампуры с мясом приходится постоянно переворачивать и очень постараться, чтобы не пересушить запекаемый продукт, и одновременно основательно прожарить его.

Конструкция жаровни барбекю

Классическое устройство барбекю подразумевает использование круглой чаши из металла или камня, над которой устанавливается решетка из металла, лучше выбрать никелированную, но можно использовать и обычную, сваренную из толстой стальной проволоки. Современные конструкции жаровен барбекю из металла, как на фото, имеют специальные подогревательные стаканы в донной части казана.

Поступающий через стакан воздух сжигает часть угля, после чего продукты сгорания протекают по стенкам из металла и удаляются наружу. Таким образом, можно сохранять высокую температуру углей и емкости без утомительного обмахивания опахалом из металла, как в случае с мангалом.

В устройстве барбекю из металла нет мелочей, каждый элемент конструкции служит своим целям. Прежде чем выбирать чертежи барбекюшницы для постройки своими руками, обратите внимание на две основные особенности конструкции из металла:

В эксклюзивных вариантах исполнения конструкцию печи устанавливают на стальном или керамическом основании, закрепленном на грунте. Для мобильных и переносных конструкций опорные ножки печи фиксируют на грунте с помощью специальных металлических колышков.

Проекты постройки печи барбекю из металла

Изготовление жаровни барбекю из металла технически не сильно отличается от постройки мангала, газового гриля или коптильной камеры. Успех мероприятия зависит только от вашего умения работать с листовым металлом, главное — насколько удачно был выбран проект будущей печи барбекю.

В классическом виде, с круглой чашей жаровни из металла строятся довольно редко, причиной тому сложность и дороговизна изготовления емкости под угли. Среди самодельных конструкций чаще всего встречаются универсальные варианты, включающие в себя элементы мангала, гриля и барбекю.

Самодельная жаровня барбекю с мангалом в одном устройстве

Конструктивно такая система представляет собой четырехугольный короб, сваренный из листового металла. Такую конструкцию можно хранить в разобранном виде, при необходимости собирать и устанавливать в домашних условиях или на пикнике. Особенностью подобной жаровни барбекю из металла является:

Чтобы правильно использовать все возможности жаровни, в дополнение к самой печи потребуется изготовить комплект из нескольких съемных решеток, обеспечивающих возможность жарить продукты на разной высоте от раскаленных углей.

Конструкция жаровни из металла собирается сваркой из заранее вырезанных по форме и размеру боковых стенок и уголкового крепежа, как на фото.

В углах донной части привариваются крепления для опор. Само дно жаровни выполняется сплошным, без отверстий. На днище укладывается перфорированное фальшдно. Подвод воздуха осуществляется через боковую щель и отверстия в фальшдне.

Перекрывая щель, можно добиваться необходимой теплопроизводительности жаровни, и тем самым не «сжигать» продукты и готовить на медленном огне. Просечки металла на краях позволяют устанавливать шампуры или целый вертел.

Сама конструкция из металла быстро разбирается, легко чистится, и при необходимости может быть упакована в коробок 900х600х400 мм.

Мобильные варианты печей барбекю

Для пикников можно использовать более простой и легкий вариант барбекю, представленный на чертежах. В зависимости от индивидуальных предпочтений коробку из металла можно изготовить на высоких, почти метровых опорах или на небольших, длиной в 110 мм «карандашах».

В обоих случаях корпус печи изготавливается из листового металла толщиной не менее 2,5 мм. Для конструкции, рассчитанной на домашнее использование, жесткость опор можно усилить поперечными рейками из металла, после чего появится возможность установки колес.

Зачастую гурманы и ценители блюд из запеченного на углях мяса и рыб предпочитают классический вариант конструкции барбекю на газогенераторе. В этом случае для изготовления газового генератора потребуется тонкостенная стальная труба, высотой 50-70 см и диаметром 150-200 мм. Чашку жаровни можно установить на блоки, но чаще всего конструкцию жаровни барбекю вмонтируют в центр стола.

Самым простым вариантом конструкции барбекюшницы из металла может стать обычный стальной противень с высокими стенками. Достаточно прорезать боковые отверстия и установить его на небольшую опорную рамку. Раскаленные угли разжигаются в отдельной емкости, засыпаются в противень, накрываются решеткой, и жаровня готова.

Особым шиком считается круглая чашевидная конструкция барбекю, устанавливаемая в керамическом коконе из обожженной огнеупорной глины. Внутрь глиняной емкости загружается раскаленный уголь, устанавливается жаровня, решетка и выкладываются слоями мясо и овощи. Такую конструкцию можно переносить и перевозить, но чаще всего из-за большого веса ее используют только в домашних условиях.

Заключение

Кроме угольных вариантов жаровен, можно изготовить своими руками печку с электрическим или газовым подогревом. Очевидно, что настоящему гурману такой способ запекания явно не подойдет, но зато готовить барбекю можно даже в условиях квартиры или балкона, без риска возникновения пожара или задымления.

Барбекю своими руками: делаем из кирпича или металла, пошаговая инструкция с фото

Загородный отдых в воскресные дни в большинстве случаев ассоциируется с приготовлением очень вкусных мясных, рыбных и овощных блюд на раскаленных углях. Безусловно, всегда можно на скорую руку организовать небольшой мангал, даже попросту выкопав в земле углубление и придумав какие-нибудь перекладины для сетки или шампуров. Но, согласитесь, все же намного качественнее и вкуснее, с меньшим расходом топлива продукты будут приготовлены, в случае использования специальных конструкций – мангала, гриля или барбекю.

Барбекю своими руками

Что скрывается под словом «барбекю»?

Прежде всего, необходимо разобраться, что мы должны получить, если поставлена цель создать именно барбекю.

Возможно, слово «барбекю» пошло от «варварского» приготовления пищи в очагах и на кострах

Возможно, способ приготовления пищи этих самых полудиких кочевых племен – варваров – на открытых кострах или в каменных пещерных очагах, и лег в основу устоявшегося названия. Но, согласитесь, что этот «варварский» способ всем нам очень и очень нравится!

Решили построить печь барбекю?

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать мангал.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Кроме этого отличным решением является тандыр! Про строительство тандыра своими руками читайте также на нашем портале.

Но сразу возникает вопрос – встречается немало рецептов приготовления блюд на мангале, на гриле или по кулинарной технологии барбекю. В чем разница, в чем та тонкость, которая отличает одно от другого?

По большому счету, разница невелика, но все же она есть.

Это, как видно, самое простое из перечисленных устройств. Приготовление мяса на нем требует определенной сноровки, так как жар поступает только снизу, и важно не передержать, не пересушить сторону продуктов, обращенную к огню.

Для барбекю необходим или закрытый с трех сторон очаг …

Другой вариант – когда вокруг решетки барбекю обязательно наличествует бортик, стенка, которая не дает сразу жару расходиться по сторонам от малейшего ветерка.

… или же решетка окружена стенкой-бортиком, задерживающим жар на некоторой высоте от обжариваемых продуктов

Мангал, барбекю и гриль очень часто легко трансформируются от одного типа к другому

Цены на барбекю Forester

Барбекю почти готово? А беседки еще нет?

Но перед строительством беседки обязательно ознакомьтесь с информацией по строительству фундамента для беседки — здесь.

Простейшая жаровня-барбекю за десять минут

Для работы понадобится:

— Около сотни кирпичей (поз. 1). Их количество может быть и меньшим – все зависит от высоты будущего «сооружения».

— Металлический лист (поз. 2) и решетка (поз. 3). Размер этих элементов должен быть примерно равным. По сути, их длина и ширина предопределят и величину жаровни.

Схема простейшей жаровни-барбекю, которую можно выложить буквально за несколько минут

Кладка будет проводиться «на сухую», то есть никакого строительного раствора не понадобится.

Металлические жаровни-барбекю из подручных материалов

Если хозяин дома имеет хорошие навыки в обработке и сварке металла, то очень хорошим вариантом может стать переносная модель барбекю. Задача еще больше упростится в том случае, когда имеются старые ненужные металлические бочки или газовые баллоны.

В принципе, можно обойтись даже и без сварки – именно о таком варианте и пойдет речь. Картинки в левом столбце таблицы можно рассмотреть подробнее, увеличив их кликом мышки.

Изображение	Описание
	Берется обычная стандартная металлическая бочка в хорошем состоянии. Важно, чтобы перед этим в ней не хранились легко возгораемые продукты (например, бензин). На бочке сразу делается внешняя разметка – две параллельные линии между дном и крышкой. Участок, который будет вырезаться, должен составлять примерно ⅓ поверхности. На рисунке показана разметка, выполненная двумя полосами изоленты (синие стрелки). Обратите внимание на расположение заливной горловины бочки – практически на уровне дальней линии разметки, с небольшим смещением назад (красная стрелка). Это важно, так как горловина будет затем использована для дымохода.
	Поперечные линии реза намечаются примерно в 50 мм от отбортовочных соединений крышки и днища, и должны идти строго параллельно им. Затем с помощью «болгарки» вырезается намеченное окно. Очень важно произвести резы максимально ровно и аккуратно, так как вырезанный фрагмент будет использован в качестве крышки, и зазоры при ее закрытии должны будут оставаться минимальными.
	Дальнейшая работа будет проще, если сразу соорудить подставку для будущего барбекю. Вариантов здесь может быть очень много, но для примера можно привести несложную конструкцию, которая не потребует сварных соединений. Схема показана на рисунке. Потребуются отрезки трубы Ø 40 мм – 4 штуки длиной 750 ÷ 800 мм (эта высота обеспечит наиболее комфортное пользование жаровней), и 2 штуки длиной, равной длине положенной на горизонтальную поверхность бочки с прибавлением еще 150 мм на узлы верхнего крепления. Соединение ножек с перекладинами осуществляется болтами, для чего в трубах просверливаются отверстия (показано стрелкой)
	Теперь черед изготовить перемычки, которые придадут жесткость конструкции подставки. И дешевле, и проще будет сделать их деревянными, а если точнее – то их фанеры толщиной не менее 10 мм. Для этого вырезаются две полосы длиной 700 мм, и две – 900 мм, с общей шириной 150 мм. В двух из них сверлом-коронкой выбираются отверстия Ø 42 ÷ 45 мм, равноудаленные от центра и расстоянием между намеченными центрами отверстий в 500 мм. В двух других отверстия такие же, но расстояние между их центрами увеличено до 750 мм. Это даст небольшой уклон ножек вовнутрь, что повысит прочность конструкции. Первая пара фанерных заготовок надевается на ножки-трубы обеих металлических половин каркаса (синяя стрелка). Для большей жёсткости перемычки связываются между собой с помощью саморезов поперечиной, также изготовленной их полосы фанеры (красная стрелка). Кстати, эту перемычку можно сделать широкой – тогда она послужит еще и в качестве достаточно удобной подсобной полки.
	Теперь – как зафиксировать эту деревянную распорку перемычку на нужной высоте? Проще всего укрепить на каждой из ножек обычные хомуты – они не дадут фанерным деталям опуститься вниз. Важно разместить этот узел не ближе, чем в 400 мм от верхних перекладин, чтобы деревянные детали не обгорали от жара при пользовании барбекю. Такая фиксация с помощью хомутов позволит при необходимости быстро разобрать всю конструкцию, просто ослабив гайки и сняв детали с ножек. Аналогичным образом устанавливаются и нижние перемычки, у которых отверстия расставлены несколько шире. Высота их расположения я- 100 ÷ 150 мм от уровня земли. Соединять их поперечиной не требуется.
	Все, подставка для барбекю готова. Можно устанавливать бочку сверху и продолжать работу. Цилиндр бочки надежно встал между металлическими перекладинами (синяя стрелка), а торцами уперся в соединительные узлы (красная стрелка), что исключает его перемещение в какую бы то ни было сторону. Под весом бочки вся конструкция подставки, расположенная под небольшим уклоном, внутрь окончательно расклинится и будет неподвижной.
	Продолжаем работу над самой бочкой. Главными инструментами становятся дрель, отвёртка, гаечные ключи, так как все соединения будут резьбовыми. Использовать алюминиевые заклепки нежелательно, так как термическая стойкость этого металла невысока. В первую очередь устанавливаются кронштейны, на которые будет выкладываться сетка жаровни. Это –обычные стальные уголки, прикрученные болтами чуть ниже уровня вырезанного проема с одной стороны – и по горизонтали к ним – с противоположной. Размещение уголков – в зависимости от размеров и жесткости имеющейся решетки, так, чтобы обеспечивалась ее надежная установка с упором как минимум по всем четырем углам, а если нужно – с дополнительными уголками во избежание прогиба.
	Чаще всего используют разборную решетку из двух половинок – ее легче установить в полость бочки. На рисунке показан именно такой вариант. Стрелками отмечены установленные кронштейны.
	Пришла пора заняться откидной крышкой. На задней, высокой части проема на винты крепятся обычные стальные оконные петли (неразборные).
	Вторая половина петель прикручивается к вырезанному ранее из бочки фрагменту. Необходимо очень точно вымерять расположение петель, чтобы получающаяся крышка ровно встала по размеру окна и максимально плотно закрывала его в нижнем положении.
	Теперь на очереди дымоход (красные стрелки). Пробка в сливной горловине снимается, а вместо нее вкручивается резьбовая муфта соответствующего диаметра. так, чтобы получился выступающий резьбовой патрубок (поз. 1). На него накручивается отвод 90° (поз. 2), к которому затем можно подсоединить невысокую трубу, разместив ее таким образом, чтобы отводимый дым не становился помехой для человека, занятого приготовлением пищи. В нижней части торца бочки дополнительно модно сделать регулируемое поддувало (синие стрелки). Для этого высверливается несколько отверстий Ø 10 ÷12 мм (поз. 3), а выше на болту-оси размещается заслонка, которой можно регулировать поступление воздуха в топку. Это бывает особо важно при приготовлении в режиме гриля, так как при закрытой крышке жаровни горение без кислорода может просто прекратиться.
	Остались последние «штрихи». Устанавливается дымоходная труба (синяя стрелка). Обязательно предусматривается наличие ручки, за которую будет открываться крышка жаровни – барбекю. Желательно изготавливать ее из материала, который не будет сильно нагреваться. Варианты могут быть разными, например, такой, как показан на рисунке (оранжевая стрелка). Если есть желание, то можно после предварительной очистки покрыть сверху бочку специальной жаростойкой краской. Мастер, который изготовил барбекю, про который шел рассказ, дополнительно укрепил на поверхности крышки термометр (красная стрелка), позволяющий следить за температурным режимом в процессе приготовления в режиме «гриль». По сути, сборка барбекю закончена.

Только от креативности и умения мастера зависит, насколько функциональной станет его конструкция

Креативный подход дает возможность существенно расширить функциональность изготавливаемой конструкции. Например, несложно предусмотреть дополнительную «опцию» коптилки, установив дополнительную камеру на выходе дыма из основной жаровни. Другой вариант – установка отдельной топочной камеры внизу, которая будет использоваться именно в режиме копчения продуктов. А для поддержания нужной температуры и требуемой для копчения концентрации дыма, на дымоход устанавливается регулируемая задвижка. Наглядный пример такой модели гриля-барбекю с возможностью перехода в режим копчения – в прилагаемом видеосюжете.

Видео: интересная модель гриля-барбекю с коптилкой

Стационарные барбекю из кирпича

Те владельцы загородных особняков, которые любят солидность и основательность, наверняка предпочтут нечто более монументальное, стационарное, сложенное на годы из кирпича. Что ж, и в этом вопросе нет ничего невозможного для самостоятельного сооружения жаровни-барбекю или даже целого комплекса или иначе – зоны барбекю.

Пример стационарной зоны барбекю под сенью беседки

Выбор оптимального места для комплекса барбекю

Прежде всего, необходимо определиться с местом. При этом учитывается целый ряд правил:

После того как место выбрано, переходят к строительству. А начинается оно всегда с устройства фундамента.

Фундаме нт дл я кирпичной печи-барбекю

Цены на барбекю GREIVARI

Несложный вариант без дымоходной трубы

Такую стационарную жаровню-барбекю должен суметь сложить любой человек, имеющий начальные навыки каменщика. Ничего сложного нет – не требуется даже порядовки. Вполне будет достаточно приведенной схемы, которую можно взять за основу, и при желании изменить в части габаритов постройки или ее отдельных элементов.

Конструкцию можно и немного изменить. Например, на фотографии выше показано, что несколько уровней размещения поддона – жаровни и решеток обеспечиваются, соответственно, несколькими рядами поперечной укладки кирпича. Кроме того, выступающие снаружи поперечно расположенные кирпичи могут стать опорой для боковых столиков, очень удобных для подготовки и разделки продуктов прямо у барбекю. Для этого несложно выложить еще одну кирпичную стенку с одной или даже с обеих сторон.

С одной или с обеих сторон можно пристроить разделочные столики

Такой простейший мангал-барбекю не предполагает направленного отвода дыма. Правда, если подобное сооружение предполагается разместить в беседке, то можно подвесить сверху дымосборный колпак, по типу кухонной вытяжки, а от него уже сделать вывод наружу.

Цены на популярные барбекю

Более сложная задача – барбекю с трубой

Задачу можно несколько усложнить – сложить барбекю с полностью закрытым с трех сторон очагом и дымовой трубой. Понятно, что трудоёмкость и общие затраты здесь будут существенно повыше, но зато и само сооружение уже смотрится значительно солиднее и может стать украшением участка.

Много рассказывать здесь словами, наверное, не надо – намного больше информации принесет подробная порядовка кладки. Останется лишь сделать к ней некоторые примечания:

Как видите, и в этом случае ничего критично сложного нет: главное – последовательность, предельная аккуратность и точный расчет при кладке каждого ряда, с обязательным контролем горизонтальности и вертикальности стенок.

Опять же, это сооружение может быть базовым, около которого несложно будет пристроить разделочные столики.

При желании, возможностях и должной сноровке можно соорудить более сложный многофункциональный комплекс барбекю

Ну а тем, кто хочет все же возвести самостоятельно более сложный комплекс, с широкой функциональностью, с кухонной плитой, духовкой или казаном для приготовления плова, предлагается ознакомиться с подробной видеоинструкцией. Это поможе т т резво оценить свои средства и строительные возможности, чтобы принять правильное решение по выбору приемлемой модели.

Видео: инструкция по возведению барбекю-комплекса из кирпича

Мангал-барбекю своими руками

Мы с женой большие любители мяса на гриле: шашлыков, крылышек и другого. Но маленький мангал удобен только для поездок, а дома хотелось иметь большой, высокий, удобный мангал со столиком. В магазинах такой стоил довольно дорого, да и зимой выбора почти не было. Решили сделать сами. В интернете я нашел ролик, как люди делали из старого газового баллона на 50 л, а у нас как раз пара таких старых были в запасе.
Первым делом, нужно было убедиться в отсутствии паров газа в баллоне. Для этого спилил вентиль ножовкой и стали промывать теплой проточной водой.

Затем приступили к резке.

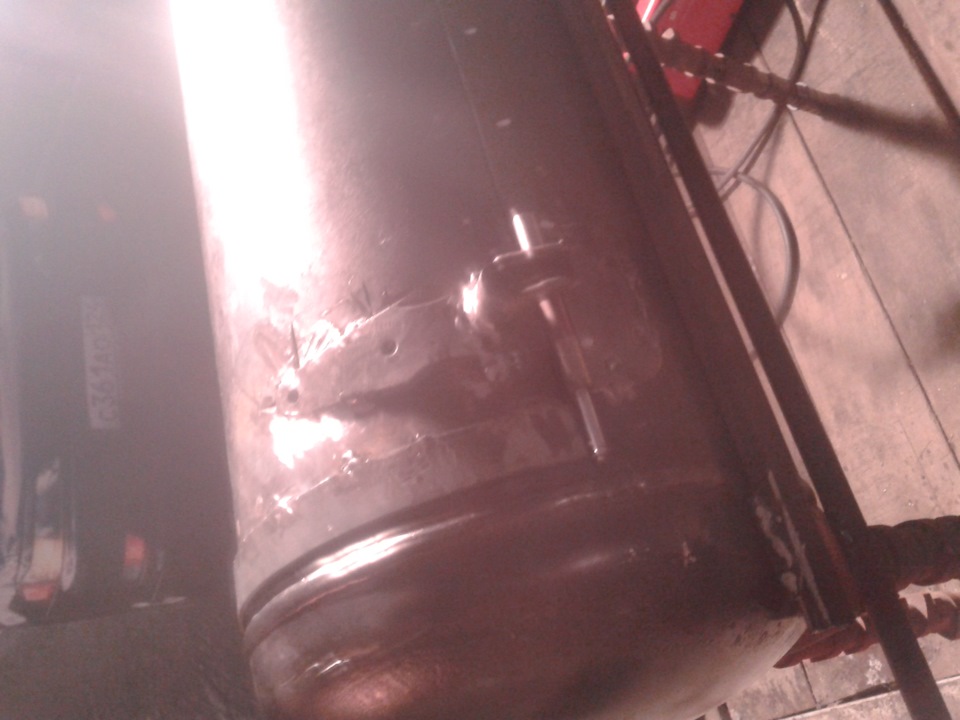

Прорезав заднюю стенку, приварили петли. Но на будущее лучше использовать длинные петли, так как металл на баллоне скручен и после резки его сильно ведет. Только после этого крышка прорезается до конца.

Дальше срезали с баллона основание, на котором он стоял. Оно же послужило ложем для самого мангала.

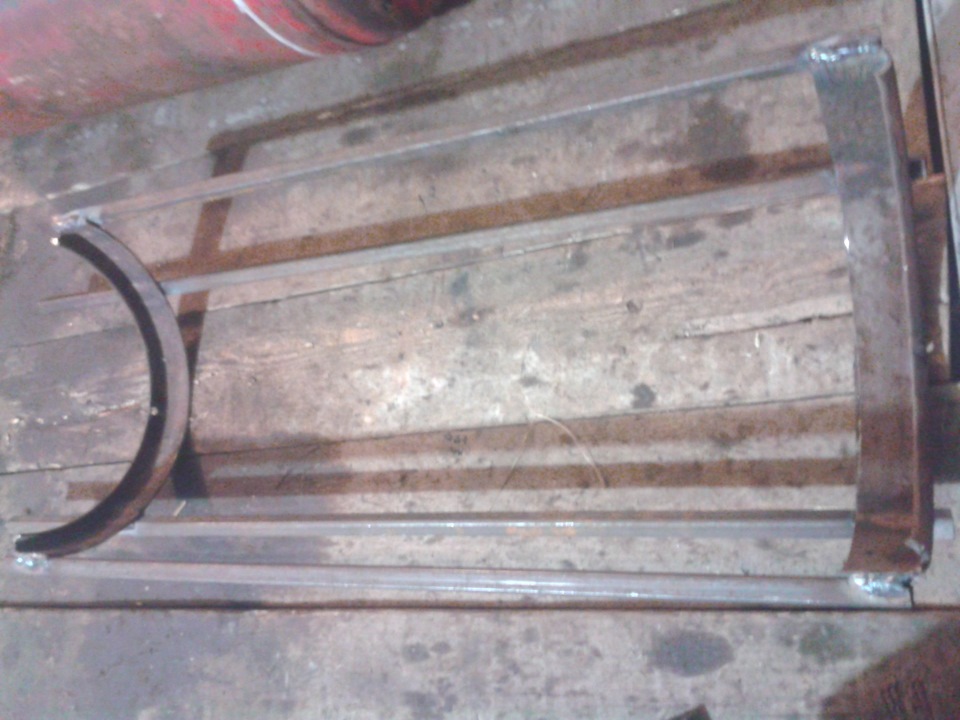

Из профильной трубы 10х10 соединили полукольца и получилось основание. К нему приварили ножки, ими послужили старые распредвала моторов серии JZ.

Брат принес с работы колено на 100 и нарезал полоски металла для обрамления дверцы.

Внутри была приварена труба, на которую будут опираться решетка, заодно она придала жесткость мангалу.
Были просверлены дыры 10 мм под продувку и шампура. В качестве подставки под тарелки использовался автоматный маховик, ручками для передвижения послужили шатуны, колесики — из шестерен грм, ручки для поднятия мангала с ложа — цепь грм. Трубу сделал из водосточной оцинкованной трубы.

Затем все зачищалось перед покраской железной щеткой, после этого я был похож на дикобраза — весь в металлических иглах.

Чтобы сделать приятное жене, я решил украсить мангал надписью, объединяющей ее имя (Тамара) и название ее любимой машины (марк-2), тем более, для оформления мангала использовались запчасти от маркообразных. И вот, сваркой, вывел надпись «ТаМАРКа» 🙂 После этого все красилось высокотемпературной краской.
Наступило 8 марта, я как раз постарался успеть к празднику все доделать, чтобы вручить подарок. И с помощью друга, с трудом запихав в форик, мангал был торжественно привезен и вручен дома.
Радости не было предела!

А через пару дней, когда потеплело, мангал был испробован в деле.

Барбекю из металла для дачи

Не секрет, что приготовление мяса, рыбы, овощей и прочих продуктов на горячих углях – это действия, ведущие к получению блюд с непревзойденным вкусом. В этом процессе работа строится с открытым пламенем и раскалёнными металлическими поверхностями. И от степени комфорта работы кулинара в этих условиях зависит большая часть успеха в создании блюда.

По этой причине многие почитатели барбекю творят жаровни и печи самостоятельно. И творческая работа основывается на их представлениях о структуре барбекю и его строительном процессе.

Конструкция мангала или барбекю

Решая вопросы по конструкции, можно применять такие подходы к барбекю своими руками:

Прогрев чугунной или стальной поверхности получается стремительным. Так не утрачивается тепло на прогревание корпуса из камня или кирпича. Барбекю из металла (МБ или БМ) может быть перемещаемым, сборным или мобильным.

Критерии к конструкции МБ

Сегодня существует множество версий и схем различных конструкций такого барбекю из металла. Но не все они отличаются равноценным комфортом и безопасностью. И, чтобы избежать повторения чужих ошибок, необходимо учитывать, что:

Не следует приобретать или копировать слишком внешне изощрённые модификации. Такие барбекю могут отличаться обилием декоративных компонентов. Дело в том, что, как бы ни пытался кулинар делать работу с барбекю аккуратной, всё равно на металлической поверхности оказываются жиры, сажа и прочие отложения. Они устраняются своими руками. В итоге все эти изящные элементы постепенно утрачивают свой красивый облик.

Нюансы выбора

Для многих людей барбекю и мангал – это синонимы и конструкции с идентичными структурами и основами работы. И это утверждение касается многих самодельных металлических конструкций. Специалисты мало уделяют внимания нюансам создания барбекюшниц. А истинные почитатели считают все тонкости «фирменных» конструкций очень значимыми.

Металлические барбекю и мангал. Отличительные черты

У этих агрегатов похожи основы работы и устройство в целом. Однако в работе их топочных отсеков есть некоторые отличия. И образующееся тепло оказывает разное воздействие на готовящиеся продукты. В итоге получаются разные финальные результаты.

В мангале нагрев продуктов идёт от результатов сжигания древесины и от раскалённых углей.

В МБ пища нагревается излучением: воздушный напор нагретой поверхности слабоват. Он оказывается во внутреннем отделе.

В МБ готовящаяся продукция нагревается мягче. И больший процент тепла нагревает металл и угли. Благодаря решётке воздух с низкой температурой обволакивает и сразу охлаждает горячую поверхность. Суть этого действия может объяснить лишь специалист в запекании мяса и рыбы. Эти продукты не утрачивают своей влаги и жира под действием значительных температур. И, поэтому, чтобы приготовить сочный стейк на металлической решётке барбекю, не нужно прикладывать значительных усилий. Получение такого же результата на мангале возможно при условии заворачивания мяса в металлическую фольгу.

В стандартной структуре жаровни МБ присутствует металлическая чаша. В ней происходит возгорание и тление древесного угля. В предыдущих версиях МБ уголь заменяли традиционными дровами. Они доводились до кондиции углей. При достижении горящих углей краёв металлической ёмкости ставилась решётка или стальные прутья, и стартовал кулинарный процесс.

Похожий результат в мангале получается, если постоянно менять нагреваемые стороны шампуров с мясом. При этом мясо нужно не пересушить, а качественно прожарить.

Структура жаровни

В стандартной структуре МБ значится круглая металлическая или каменная чаша. Над ней позиционируется металлическая никелированная решётка. Такая решётка считается оптимальным вариантом. Но часто применяется и решётка из стальной проволоки.

Модернизированные жаровни предусматривают наличие особых стаканов для подогрева. Они находятся ближе ко дну казана.

Воздух, идущий через этот стакан, сжигает процент угля. Затем продукты сжигания идут по металлическим стенам и оказываются снаружи. Так удерживаются нужные температурные показатели углей и всей рабочей ёмкости. При этом не нужны дополнительные действия с опахалом, как в ситуации с мангалом.

В структуре металлического барбекю важна каждая составляющая. И до выбора чертежей для сооружения своего барбекю необходимо знать следующую специфику металлической конструкции:

В оригинальных версиях конструкционной реализации барбекю ставят на особые фундаменты, крепящиеся на грунте. Они изготавливаются из керамики или прочнейшей стали.

Мобильные и передвижные модели ставятся на опорные ножки, которые крепятся особыми колышками к грунту.

Проекты сооружения

У этих проектов нет существенных технических отличий от проектов сооружения мангалов, коптилен или газовых грилей. Успешность работ определяется только вашим мастерством в работе с листовым материалом. Очень важно грамотно подобрать проект задуманного барбекю.

Классический формат с круглой чашей сегодня встречается крайне редко. Так как изготавливать ёмкость под угли довольно трудно и дорого. В категории самодельных версий часто выделяются модели, в которых помимо основной функции есть опции и гриля, и мангала.

Пример популярного чертежа (считается самым оптимальным):

Проект «Сочетание МБ и мангала».

По конструкции это короб с четырьмя углами с дымоходом. Для его варки применяются листы металла. Конструкцию можно разбирать и хранить в таком формате. Её сборку можно делать и дома.

Её специфика такова:

Грамотное полноценное использование всего потенциала жаровни возможно, если само барбекю дополнить изготовленным комплектом съёмных решёток. Их количество определяете самостоятельно, основываясь на ваших целях. Обычно их 3-5 штук. Благодаря ним вы сможете готовить еду на различной удалённости от углей.

По углам донного пространства нужно монтировать (приварить) крепежи для опор.

Если перекрыть отверстие, можно получить требующуюся тепловую эффективность жаровни. Такой метод позволит уберечь пищу от сжигания и проводить кулинарные процессы на медленном огне.

Для установки шампуров или всего вертела можно предусмотреть металлические прочески на крайних сторонах.

Мобильные модификации барбекю

Если вы часто выходите на природу на пикники, вам необходима простая модификация барбекю. Её чертёж представлен ниже.

В зависимости от персональных пристрастий металлический короб можно соорудить на опорах, отличающихся по высоте. Они могут достигать одного метра или быть коротенькими: 10-20 см.

Если агрегат создаётся только для домашнего применения, можно развить жёсткость его опор. Для этого они оснащаются поперечными металлическими рейками. После их установки можно монтировать колёса (при надобности).

Варианты установки чаши таковы:

Простейший вариант такого проекта – это использование стандартного стального противня. Его стенки должны быть высокими. По боковым сторонам делаются прорези. Противень ставится на среднеразмерную опорную раму. Сжигание углей происходит в обособленной ёмкости. Они помещаются в противень. Затем на них помещается решётка. Создание жаровни завершено.

Особой привилегией является круглая чашеобразная модификация. Она ставится в кокон, созданный из обожженной огнестойкой глины. В эту ёмкость помещается раскалённый уголь. Затем ставятся жаровня и решётка.

Продукты можно выкладывать слоями. Созданная конструкция мобильна, хотя обладает внушительной массой. Из-за этого её часто задействуют лишь на своём участке.

Часто мобильные версии ставят в беседках и на верандах с соблюдением техник безопасности. Так барбекю приобретают и защиту от осадков.

Если барбекю ставится вне помещений, например, посередине поляны, то предусмотреть навес для него тоже не помешает. Лучше его соорудить из поликарбоната или тоже листового металла. Он должен немного превосходить параметры барбекю.

Однако многие умельцы им не желают ограничиваться. Они своими руками из металла создают аппараты, подогрев в которых осуществляется электричеством или газом. Такие модели можно использовать на лоджиях. При этом вероятность задымления или воспламенения помещения отсутствует.

Барбекю из металла

Преимущества металлических мангалов

Чем же так хороши мангалы из металла? Монолитную печь для барбекю или кирпичный ее вариант отличается капитальностью — в таком случае конструкцию не нужно будет убирать на зиму, да и выглядит она надежнее, прочнее, долговечнее. Кроме того, печь из камня можно усовершенствовать дополнительными рабочими зонами, которые позволят не только жарить мясо, но и запекать овощи, рыбу, коптить продукты. При этом выглядеть печь будет благородно, она органично впишется в облик любого участка. Стоит ли обращаться к металлу?

В большинстве случаев — определенно, стоит. У капитальных конструкций есть свои плюсы, но и портативность — это далеко не недостаток. Металлический мангал занимает немного места, что хорошо для скромных по площади участков. Установить такую печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже стационарную ее версию можно перевозить с места на место, хотя и с небольшими неудобствами — а при создании походного складного варианта свой мангал можно будет взять с собой на природу, даже не имея автомобиля.

Есть у создания металлического мангала своими руками и другие преимущества.

Минусом может стать недостаток эстетичности печи из стали. Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит лишь взглянуть на некоторые проекты, чтобы убедиться — и такую конструкцию можно превратить в шедевр.

Варианты конструкций

Прежде чем приступать к работе, необходимо выбрать тип конструкции, в соответствии с которым будет составляться чертеж мангала. Выбор делается на основании ряда характеристик печи:

Существует множество конструкций мангалов из металла. Самыми распространенными являются такие модели.

Не отдельным типом конструкции, но весьма своеобразным вариантом является изготовление жаровни из заранее подготовленных металлических емкостей — читайте следующие статьи:

Различные стальные приспособления можно использовать и для декора — например, популярно применение кованых частей от швейных машин Zinger в качестве подставки.

Изготовление стационарной жаровни

Основные этапы работы удобнее всего рассмотреть на примере изготовления простого стационарного мангала. Их два: составление чертежа и конструирование печи. Дополнительно можно учесть декорирование (окрашивание) конструкции и создание дополнительных элементов. Как сделать мангал из металла своими руками?

Проектирование

При создании самодельного мангала из металла своими руками размеры можно подбирать любые, в зависимости от особенностей эксплуатации печи. Основной критерий, под который подбираются габариты — это количество мяса, поджариваемого за один раз. Оптимальные размеры мангала таковы.

Решив вопрос с размерами, нужно определить, чем покрасить мангал. Краска защитит металл от коррозии, при этом она сама должна быть устойчива к атмосферным воздействиям и высокой температуре. Она не должна выделять токсины при нагревании. Подойдет акриловая термостойкая краска или силикатные лаки.

Конструирование жаровни

Выбор толщиной 3 мм обусловлен тем, что более тонкий металл быстро прогорит, а более толстый — это пустая трата денег. Работа по созданию ящика простая — нужно вырезать стенки и дно в соответствии с чертежом, пропилить в них отверстия для воздуха и аккуратно сварить элементы друг с другом.

Таким образом, работа осуществляется следующим образом.

На этом основная конструкция готова. Далее к торцам можно приварить ручки, сделать крышку, приварить крепления для шампуров и кочерги и т. д. Также сделанный из металла мангал окрашивается: перед этим нужно удалить старую ржавчину и загрунтовать поверхность.

Вытяжка для мангала

Отдельно стоит рассмотреть оснащение мангала вытяжкой. Она представляет собой урезанную трубу, через которую эффективно удаляется дым, в обычных условиях не дающий спокойно готовить мясо. Вытяжка обычно представляет собой купол из металла, который либо приваривается к основной конструкции или подвешивается сверху, если печь расположена под крышей.

Для изготовления этого приспособления используются такие же листы металла, которые свариваются в форме усеченной пирамиды, на вершине которой размещается короткая труба. Площадь основания вытяжки должна немного превышать площадь мангала.

Стальная вытяжка легко чистится и несложна в изготовлении. Чтобы она не испортилась со временем, ее следует покрасить термостойкой краской.

Пошаговая инструкция по изготовлению барбекю с дымоходом из металла

В боковой части бочки, болгаркой, нужно вырезать отверстие.

Затем нужно найти 6 труб.

Если трубы бетонировались, обрезаем болгаркой эту часть. Четыре трубы будут служить ножками.

Каждую пару ножек соединяем трубой с помощью болтов.

Она же будет служить боковым фиксатором бочки. Длину трубы определяет длина бочки. Итак, у нас получится две секции. В каждой будет по две ножки и боковая соединяющая труба.

Чтобы соединить две секции между собой, понадобятся доски. Всего их нужно пять штук небольшой ширины (15-20 см.). Четыре доски будут фиксировать ножки (по две с каждой стороны). Две из них будут закреплены в нижней части ножек (5-10 см. от земли), другие две чуть выше середины высоты ножек.

Просверливаем по два отверстия в каждой доске диаметром равным диаметру труб для ножек. Продеваем две ножки в отверстия доски, с одной стороны, так же делаем и с другой стороны. Затем ставим металлический каркас ножками вверх и устанавливаем на них крепления для досок на одинаковой высоте. Это могут быть болтовые хомуты. Затем надеваем оставшиеся две доски и для них также устанавливаем хомуты. Далее ставим каркас на ножки. Доски ложатся на хомуты, принимают свое положение и не дают ножкам разъехаться в разные стороны.

Пятая доска соединяет между собой доски на верхнем ярусе, тем самым полностью фиксируя каркас. Теперь вся конструкция обрела достаточную прочность. Устанавливаем на нее бочку.

Займемся обустройством бочки. Чтобы установить решетку внутри бочки, закрепим кронштейны. По два кронштейна с каждой стороны решетки. Сделать это можно с помощью болтов.

Та часть бочки, которую вы вырезали, будет служить крышкой барбекюшницы. С помощью петель крепим крышку к бочке. При закрывании крышка будет упираться в кронштейны и не провалится внутрь. Также можно установить скобки для дополнительного удержания закрытой крышки.

Затем бочку нужно хорошо промыть.

После этого установить ручку для крышки. Материалом может быть обычная деревянная ручка для лопаты.

Просверлить вентиляционные отверстия и установить затворы.

Затем закрепить трубу дымохода. И последний штрих — бочку нужно покрасить. Все, теперь гриль-барбекю из металла готова.

Мангалы из металла своими руками.

Металл от бочек, барабанов стиральных машин, газовых баллонов вполне может стать основой для мангала на даче.

Мангал барбекю из металлической бочки своими руками.

Старая металлическая бочка — главный претендент на переделку под барбекю или мангал. Она даже по своей форме похоже на классическое барбекю.

Отрезаем примерно четвертую часть боковой поверхности бочки — это будет наша крышка. Для барбекю нам нужна основа — делаем ее из четырех металлических труб на деревянных распорках.

Внутри бочки устанавливаем решетки для гриля, делаем вентиляционную трубу и отверстия для воздуха.

Крышку барбекю крепим к бочке на двух неразъемных металлических петлях. Устанавливаем термометр и крепим деревянную ручку.

Мангал из барабана стиральной машинки.

Барабан стиральной машинки сделан из металла отличного качества и из него получится отличный мангал.

Для лучше тяги барабан лучше разрезать пополам и сложить как показано на нижнем фото.

Мангал печь своими руками из металлического бака водонагревателя.

Этот оригинальный проект мангала сочетает в себе мангал с печкой.

Бак старого водонагревателя будет служить основой мангала, а металлические трубы — топкой.

Фактически мы сначала делаем ракетную печь на дровах: свариваем трубы, привариваем наш бак.

Для хорошей тяги мы должны предусмотреть для печки мангала такую важную деталь как на нижнем фото.

Теперь на даче у нас есть универсальный мангал как для любимых шашлыков.

Так и для варки всяких вкусностей.

Такой мангал хорошо поддерживает нужную температуру и мясо получается сочным. Ну, а ароматным оно будет от вида ваших дров.

Мангал из металлической раковины.

Делаете ремонт и меняете раковину? Отлично! Из старой сделаем мангал своими руками.

Убираем из раковины все детали, фитинги, оставляя только металл.

Т.к. у нас раковина с металлической столешницей и нам надо ее согнуть, надрезаем метал болгаркой и при помощи металлической рейки и собственных рук, сгибаем ее под углом 90 градусов.

Для жесткости конструкции делаем деревянные распорки в нижней части. Вот такой получился быстрый мангал своими руками.

Как сделать барбекю из металла своими руками: чертежи и пошаговая инструкция

Чертежи мангала из металла своими руками

Мангал — удобное кулинарное оборудование, основа для готовки на жару. Это функциональное изобретение позволит готовить различную пищу, используя натуральный шар от углей.

Хотя изначально оно создавалось как универсальный инструмент готовки, сейчас мангал — основа для приготовления шашлыков и мяса.

Вокруг него проводятся выезды на природу и дачу, отмечая приход весны, встречая лето и провожая осень.

Однако приобретение мангала дорогостоящее. Простая металлическая конструкция порой стоит огромные суммы, не оправдываясь внешним видом или качеством. Поэтому гораздо лучше сделать мангал самостоятельно, используя качественный металл и свои навыки.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

Хотя некоторые из них очевидны, они все необходимы для качественной готовки. Глубина мангала позволит создать достаточное количество жара и поместить мясо на такой высоте, где оно будет готовиться, а не гореть. Также это позволит одновременно положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, существенно отличается от другой готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Предварительный подбор размеров крайне важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть достаточно широким для покрытия всей длины шампура, при этом допускать размещение более чем восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любой позиции, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут варьироваться в зависимости от типа мангала.

Определяемся с видом мангала

Разновидности этих конструкций многочисленны. Ведь каждый старается найти оптимальный вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

Обычный

Обычный мангал квадратной конструкции. Хотя и имеет большой вес, может переноситься. Зачастую ножки съемные.

Разборный

Небольшой и легкий разборный вариант, который можно возить в машине. Подходит для походов в лес, удобнее и прост.

Стационарный

Массивный мангал, созданный из металла. В основе могут быть кирпичные блоки для большей надежности. Часто такие мангалы дополняются стальными декорациями.

Выбор типа — важный нюанс при самостоятельной постройке мангала. Это позволит определиться с задачами и подобрать оптимальный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачников.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки выберем обычный вариант, используемый чаще всего. Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен так:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием от жара до шампуров.

Ширина мангала — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.

Верхняя часть конструкции оснащена зазорами для шампуров. Они позволяют равномерно распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

Подготовка элементов будущей конструкции

Основой для мангала являются металлические листы. Другие материалы использовать не рекомендуется, ведь именно металл обеспечивает конструкцию достаточной стойкостью к жару и компактностью. Толщина металла — около 2-3 мм. Для работы понадобятся:

Многие предпочитают другой вариант сборки. Различные листы можно заменить одним большим металлическим полотном. Сделав несколько надрезов, можно соединить конструкцию с минимальным количеством сварных швов. Так она будет более надежной.

Стоит учитывать дополнительные элементы, если ваша конструкция отличается от вышеприведенной. Ее можно дополнить ручками для переноски, поддоном, выемками для ножек и другими деталями.

Для начала происходит предварительная разметка. Отмечаются места крепежа и сварки, создаются зазоры для шампуров. Для этого используется болгарка или пила. Воздушные отверстия также создаются на этом этапе.

Сварка мангала своими руками

Сварка — оптимальный вариант для мангала. Она переносит большие перепады температуры и гораздо эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкция поочередно фиксируется и приваривается по углам.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

Мангалы из металла с навесом

Для готовки шашлыков при непогоде используется специальная конструкция мангала с навесом. Это позволит скрыть мясо и жар от осадков, однако такая конструкция непроста. Здесь есть два варианта действий:

Первый вариант оптимальный, ведь он позволит скрыть как шашлыки, так и самого шашлычника. При этом его конструкция и установка куда проще. Второй же вариант требует дополнительных расчетов, чтобы основа смогла выдержать вес навеса.

Конструкцию рекомендуется крепить на металлические углы. Это лучший вариант, ведь он существенно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он огнеупорный, не реагирует на перепады температуры и имеет малый вес, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычной, необходима лишь защита огня и удобное расположение основы. Это позволит свободно готовить еду, не цепляясь за арматуру.

Вариант мангала с навесом в одной конструкции более сложен и выполняется профессиональными сварщиками. Здесь требуется создание надежной конструкции, вес которой равномерно распределен на основание. Для стационарных мангалов навес сделать куда проще, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть дополнительно декорирована металлическими элементами, как это видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она попросту необходима, ведь металл, используемый в конструкции, легко подвергается ржавчине, а сажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

Таким требованием соответствуют следующие покрытия:

Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно. Они требуют специального обжига, после которого и получают свои свойства.

Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.

Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

Самостоятельно сделать мангал довольно просто. Для этого достаточно листа металла, сварки и желания. Но стоит придерживаться схемы и плана, ведь незначительные отклонения могут в дальнейшем сказаться на удобстве в использовании мангала. В этом поможет данное видео, где продемонстрирована сборка более сложной конструкции:

Мангал из металла: нюансы технологии изготовления

Шашлычных дел мастера могут приготовить это блюдо даже посреди глухого леса без единого приспособления для этого. Но все же гораздо приятнее и удобнее использовать для приготовления пищи на природе надежные, проверенные и прочные устройства. Но чаще всего этот процесс происходит с участием мангалов.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю.

Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см.

В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции.

Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения.

Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

Мангалы из металла своими руками. Размеры, фото готовых изделий

Незаменимыми помощниками в частном доме или на дачном участке являются мангалы из металла своими руками. Размеры, фото законченных жаровен, приведенные в этой статье, помогут справиться с их обустройством самостоятельно.

Подобные изделия довольно часто используются при проведении праздников на природе, однако чтобы понять, какое устройство необходимо, нужно разобраться в их разновидностях.

Готовый чертеж мангала из металла с размером короба и опор можно использовать в работе как образец.

Размеры стандартного мангала на ножках

Можно выделить несколько вариантов исполнения мангалов:

Стационарный кованый мангал

Примеры переносных мангалов из металла

Передвижной мангал-барбекю с колесами

Отдельно стоит отметить электрический мангал. Для удобства пользователей в нем предусмотрено автоматическое вращение шампуров. На такой жаровне мясо прожаривается равномерно. Существуют и полностью электризованные экземпляры, на которых вместо углей используются нагревающиеся спирали.

Чертеж мангала из бочки с электро-вертелом

Самый простой и легкий в изготовлении переносной мангал представляет собой две небольшие стойки в виде буквы «П» из металла, которые втыкают в землю. Естественно, места под угли в нем нет, их располагают на земле непосредственно между стойками.

Статья по теме:

Простейший походный мангал

Такое изделие можно легко взять в пеший поход. Оно занимает мало места и поместится даже в рюкзак. Для его изготовления потребуются два уголка, длина которых будет равна длине мангала, а также четыре металлические стойки и детали для крепления конструкции. Фото мангала из металла демонстрирует простоту такого приспособления.

Конструкция простейшего походного мангала

Несложно собрать стационарный мангал из металла своими руками. Для создания простейшей прямоугольной жаровни потребуется:

Шаг 1: сваривание корпуса и ножек мангала

Предварительно стоит подготовить чертеж будущей конструкции. Здесь нужно предусмотреть высоту готового изделия, его ширину и длину, отметить расстояния между перфорационными прорезями, а также нахождение фасок для шампуров.

Стандартное расстояние между вентиляционными щелями в мангале из металла своими руками составляет 7-8 см, их устраивают примерно на таком же расстоянии от дна конструкции. Количество фасок зависит от того, сколько шампуров планируется использовать.

Стандартное их число – 8.

Шаг 2: создание дополнительной съемной подставки

Как сделать своими руками мангалы из металла? Чертежи, схемы, фото, видео-материалы, имеющиеся в интернете, могут стать примером для самостоятельного изготовления качественного и долговечного изделия. Размеры мангала из металла выбирают индивидуально, рассчитывая на желаемое количество шампуров в одной закладке:

Шаг 3: мангал со съемной подставкой сделан своими руками

Шаг: 4 использование мангала для приготовления пищи

Не нужно использовать сварочный аппарат для создания мангала из металла своими руками. Чертежи, фото подобных изделий подскажут, как правильно собрать конструкцию. Оптимальный размер короба будущей конструкции составляет 70х30 см.

При разрезании металлического листа оставляют около 4 см на стыки. На стенках выполняют небольшие прорези и сгибают листы таким образом, чтобы можно было состыковать углы и дно конструкции.

На каждой детали, в том числе и на ножках, высверливают отверстия под шурупы.

Конструкция разборного мангала

Такой мангал легко собирается и разбирается, поэтому его легко брать с собой на природу. Установка подобной жаровни займет всего несколько минут.

Металлический мангал с навесом

Довольно легко изготовить шашлычницу из обычной металлической бочки. Готовый мангал может быть в двух вариантах: с крышкой и без. Для этого бочку разрезают на две неравные части, меньшая из которых будет служить крышкой.

Края полученных металлических форм тщательно зачищают от заусенцев и обрезков. К нижней части, предназначенной для жарки, приваривают ножки из уголков или тонкой трубы. Выполняют вентиляционные прорези, а к краям стенок приваривают небольшие полочки.

На них удобно класть решетку для жарки, а также шампура.

Мангал сделанный своими руками из бочки

Верхнюю меньшую часть тоже обваривают по краям уголком, на обе части крепят петли и соединяют конструкцию воедино. Довольно легко сделать коптильню из такого мангала из металла своими руками. Фото, размеры подобных изделий помогут самостоятельно собрать необходимую конструкцию для дома.

Неплохо смотрятся мангалы с элементами ковки. Часто их оборудуют дополнительными приспособлениями:

Кованый мангал в виде кареты

Современные мастера-дизайнеры создают поистине уникальные конструкции для жарки в виде пиратских сундуков, небольших автомобилей или паровозов. Их украшают коваными узорами или цветами. Подобные мангалы станут прекрасными элементами декора любого дачного или придомового участка.

Примеры креативных самодельных мангалов

Любое металлическое изделие необходимо защитить от коррозии. Для окраски обычно используют специализированные составы, устойчивые к большому жару. Существуют и другие способы защиты. Довольно распространенным считается воронение. В результате подобного процесса на металлическом листе появляется совершенно черная пленка, защищающая изделие от высокой температуры.

Мангал из металла своими руками (видео)

Делаем мангалы из металла своими руками: фото, размеры, чертежи

Наличие стационарного очага на участке или мобильного на загородном пикнике резко повышает качество отдыха в кругу семьи или большой компанией. Поскольку мангалы, сделанные своими руками из металла, имеют разные размеры, фото различных модификаций в данном руководстве помогут выбрать оптимальный вариант для конкретных эксплуатационных условий.

Классификация мангалов с чертежами и фото

Основными эксплуатационными особенностями очагов для готовки горячего блюда на скорую руку являются:

Оптимальным вариантом для загородного дома является полноценная кирпичная печь-барбекю. Однако она занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает бюджет строительства.

Оригинальный мангал из металла, фото которого приведено выше, не уступает качеством дизайна кирпичной печи-барбекю. Классифицируются они по признакам:

Пользователю важно понимать, что во время сжигания дров происходит усиленный износ металла. Поэтому угли лучше приготавливать в костре или приобретать их готовыми, а внутри мангала поддерживать жар без открытого огня. Тогда оборудование прослужит дольше.

Стандартные размеры

Чтобы сварить мангал своими руками из металла, необходимо наличие соответствующего оборудования и навыка работы с ним. Домашнему мастеру следует учесть следующие нюансы:

Посмотрите варианты на чертежах:

Нажмите на картинку для увеличения

Внимание: С учетом вышесказанного конструкции мангалов из расположенных горизонтально 100 – 200 л бочек должна быть дополнена стальным перфорированным листом – подом. В противном случае толщина углей будет неравномерной, мясо в средней части шампуров может подгореть.

Какие бывают?

Перед тем как сварить мангал для стационарной установки, следует ознакомиться с оригинальными самоделками домашних мастеров. Резко повышает качество обслуживания очага дымоход. Однако на него расходуется больше листового металла, при размещении внутри беседки придется изготовить узел прохождения сквозь кровлю, пробить крышу.

Отдельно стоящие мангалы из металла погодозависимые, поэтому их обычно оснащают навесами из оцинковки, профлиста, металлочерепицы. Чтобы в случае кратковременных осадков мясо можно было дожарить без проблем.

На больших участках с зонами отдыха, барбекю солидных размеров, прудами и прочими элементами ландшафтного дизайна сооружаются передвижные мангалы на колесиках. Это облегчает сервировку стола, позволяет отодвинуть дымный очаг от места отдыха гостей.

Для загородного отдыха чаще сооружаются небольшие разборные или трансформируемые очаги. Они имеют небольшой размер для размещения в багажнике авто, простую прямоугольную форму без декоративных изысков.

Из чего изготавливаются?

С учетом всех перечисленных нюансов конструкция мангала может состоять из заготовок листового металла, кованных элементов или в ней частично используются готовые изделия из стали подходящей формы/размеров:

В любом случае их придется доработать, чтобы увязать со стандартными размерами очага и вписать в существующий ландшафтный дизайн.

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:
Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Изготовление переносного мангала

Для загородных пикников стационарный очаг непригоден, поэтому сооружается разборный либо трансформируемый металлический мангал своими руками из листовой стали. Основными нюансами мобильного очага являются:

Больше информации об изготовлении этого типа мангалов читайте здесь.

Таким образом, зная размеры для приготовления шашлыка, примерное количество пользователей, можно изготовить мобильный железный мангал. Для сооружения стационарного дополнительно потребуется сварочное оборудование (хотя можно и без него обойтись), ну а вся необходимая информация есть выше.

Мангал из металла своими руками: фото, схемы, чертежи, видео

Какой же загородный участок или дача без металлического мангала. Он пользуется огромным спросом во время отдыха и приготовления горячих блюд. Конструкция кованных мангалов и барбекю позволяет быстро приготовить пищу на углях, отличающуюся изысканным вкусом. При этом строение простое, а с изготовлением справится и новичок.

Черный мангал из металла на дачном участке

Особенности мангалов

Приобретение готового изделия в магазине достаточно дорогое удовольствие, однако не всегда оно оправдывает ожидания. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, способен прослужить вам долго, так как рассчитан именно под ваши нужды.

Виды по конфигурации:

Технические характеристики и особенности строения:

Важные моменты

В зависимости от типа конструкции при изготовлении мангала могут возникнуть спорные вопросы. Что важно знать всем пользователям:

Чем привлекательны такие кулинарные устройства:

Где поставить

Металлические приспособления для жарки и копчения можно разместить не во всех местах, существуют требования безопасности и рекомендации для более качественного использования. Профессионалы рекомендуют:

Какими бывают жаровни по своему виду:

Как выбрать размер

Габариты металлического устройства очень важны для начинающего мастера. Важно учитывать количество человек в компании или семье для расчета количества мангалов и размеров самой конструкции. Рекомендации по стандартным размерам:

Сварка самодельного мангала

При помощи сварочного аппарата можно создать прочную и надежную конструкцию, которая устойчива к резким перепадам температуры и способна прослужить вам долго. В конце процесса сварки все швы между деталями тщательно проверяются и шлифуются.

Из каких материалов можно изготовить домашний мангал:

Неразборная конструкция

Для изготовления стационарного мангала нам понадобятся:

Прежде чем начать собирать конструкцию, нужно составить чертеж с размерами и расстоянием между деталями. Например, между отверстиями для вентиляции в нижней части корпуса должно быть от 7 до 8 сантиметров. На фото показано применение дополнительной подставки.

Определяем количество шампуров, у нас их будет не больше 8 штук в одной закладке. Порядок действий:

С помощью видео мастер-класса можно изготовить отличный мангал для вечерних посиделок с друзьями.

Складной чемодан

Мангал складной своими руками из металла можно сделать по чертежам с фото. У вас получится удобная в использовании установка-дипломат, она транспортабельна и мобильна. Конструкция складывается вовнутрь, тем самым скрывая все пачкающиеся поверхности и детали. В такой чемодан можно разместить шампура и переносить в любое место, просто держась за ручку.

Складной металлический кейс

Мангал-бочка

Нам понадобится бочка с толстыми стенками и хороший чертеж. Существует 2 метода вырезания бочки: срезается только верхняя часть (создание крышки) или бочка обрезается ровно пополам (самый распространенный). Мы рассмотрим оба.

1 способ

Рассмотрим процесс сборки мангала своими руками из металла с крышей из бочки:

2 способ

Изготовление происходит так, как и в первом случае. Единственным отличием будет разрезание бочки на две равные части. Вторую деталь можно оставить и использовать в качестве крышки. Тогда ее следует обварить, монтировать в нее ручку и крепеж держателя. Пошаговая инструкция в видео мастер-классе.

За домашним мангалом необходимо бережно ухаживать, чтобы увеличить срок службы. Удаляйте загрязнения мягкими тряпками, смазывайте установку время от времени специальным маслом. А также не забывайте про финишную покраску и декор, ведь мангал должен быть не только функциональным, но и красивым.

Как сделать мангал из металла своими руками

Любим мы, если погода позволяет, с друзьями пожарить на открытом воздухе шашлыки. Впрочем, если погода не позволяет, тоже…жарим. Но в любую погоду шашлыки без мангала — дело несерьезное. Если есть у вас частный дом или дача, сделать можно стационарную солидную установку, совмещающую мангал и барбекюшницу.

Их делают обычно частично из кирпича или природного камня, частично из металла. Если нет желания возводить нечто серьезное, можно сварить жаровню из металла и поставить недалеко — на заднем дворе под навесом, в гараже, в кладовке и т.д. Если вы любитель отдыха на природе в любом виде, вам без переносного мангала не обойтись. Причем такого, который удобно будет переносить/перевозить.

Вот о том, как сделать мангал из металла своими руками и пойдет речь дальше.

Шашлыки жарим и когда погода позволяет, и когда нет… потому и мангал нам нужен в любое время года

Размер мангала из металла

Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см.

Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей.

А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.

Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:

У всех свои представления о том, какой мангал лучший, но есть безусловно красивые варианты. Иногда красота сочетается с практичностью (как на фото в центре). Автор действительно мастер (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.

Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.

Сгибаете заготовку, потом завариваете швы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

Дно и стенки можно усилить — чтобы их не выгибало от высоких температур

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото.

Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили.

Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Как прикрепить к дну мангала из металла ножки из труб (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварить (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Как сделать беседку из металла для посиделок с шашлыком читайте тут.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:

Эти мангалы из металла сделаны на каркасе

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

Самодельный мангал под навесом с «кухонным» уголком (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Если вам интересны мангалы, которые быстро изготавливаются и не требуют особых навыков, обратите внимание на мангалы из газовых баллонов.

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

Мангал в чемоданчике — хорошая идея (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

Еще один мангал, который можно уложить в чемодан (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу.

Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стали (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик.

Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм.

Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые. На простых моделях можно и попрактиковаться.

Чертежи

И напоследок несколько чертежей. Размеры меняйте по своему усмотрению, никакого криминала в этом нет.

Чертеж железного мангала на высоких ножках

Чертеж мангала-чемодана из металла (в помощь тем, кто хочет сделать своими руками)
