Как сделать американки на ваз 2107

Американки через реле с выносным выключателем.

Добрейшего всем времени суток, сегодня я расскажу вам о том, как я сделал американки «по уму» (через реле), которые можно будет отключить при встрече с нашими любимыми сотрудниками ДПС.

Предистория:
Ни для кого не секрет что американки очень сильно преображают практически любую машину, в частности машины российского автопрома, а то, что эта доработка практически ничего не стоит, делает ее просто великолепной по сравнению с прочими.
НО, так как я проживаю в республике ТАТАРСТААААААН, мне просто необходимо было иметь возможность ее в случае «принудительной остановки» ребятами, чье имя нельзя называть сами знаете кем, выключать. (Ибо депосы в Татарстане могут придраться ко всему, а 12.5.1 мне пока ни к чему).
Ранее я уже делал американки на свою прошлую машину, но сделал все максимально колхозно, хотя я и имею представление о радиотехнике, да и учусь по этой специальности, так что мне очень стыдно (net) :С

Итак, начнем:
Схему я брал из открытых источников, вроде на том же драйв 2, но уже и не вспомню конкретно где, так что перепишу все в 100500 раз по новому.
Для данной доработки нам понадобятся следующие компоненты:
1)Пятиконтактное реле — 2 штуки.
2)Колодки под реле соответственно — 2 штуки.
3)провода для подключения — по ситуации, для каждой машины по-разному(но лучше взять больше, чем меньше:D).
4)Диоды — 2 штуки.
5)Конденсаторы — 16/25 вольт 4700мф.
6)Термоусадка или же изолента.
7)Клеммы «мама» (крупные, такие же как в колодках) — 4шт.
8)Кламмы «папа» — 2шт. (просто чтобы не мотать провод на клемму, а подключить по-людски)
9)Клемма с ушком, для кремления минуса — 2шт.
Если так же собираетесь делать с выносным выключателем, то так же понадобится:
10)Выключатель двухконтактный/трехконтактный (с подстветкой)((Не суть важно, так как для «стелс» выключателя подсветка использоваться не будет)) — 1 штука.

Перейдем к самой схеме подключения:
*советую к колодке радиодетали соединять пайкой(если есть возможность конечно.)

Прилагаю 2 схемы, одна с выключателем, другая без:

Теперь о подключении подкапоткой:

Сама схема подключается в разрыв плюса, идущего на поворотник.

1]Отключаем колодку от поворотника, достаем плюсовую клемму «мама» (для примера колодки вставил просто рандомную колодку с инета, под клеммой внизу есть небольшая выемка, в ней видно усико клеммы, прижимаем это усико чем-нибудь тонким и клемма свободно выходит из колодки).

2]Обжимаем клемму «папа» на выводе 87 на реле (плюс поворотник на картинке) и вставляем в клемму, которую мы вытащили, либо же наматываем провод с вывода 87 просто на клемму, но лучше подключить все нормально, чтобы в дальнейшем не было головняка по проводке (желательно все это заизолировать изолентой или же термоусадкой).

3]Вынимаем колодку из фары, ищем на ней плюс на габариты (зачастую это желтый провод, но у меня на одной фаре был желтый, на другой коричневый, проще найти мультиметром или просто лампочкой).
Достаем клемму с найденным нами плюсом на габариты (достаем так же как и в пункте 1]). Откусываем провод от клеммы, зачищаем, скурчиваем с проводом (вывод 88 с реле) и надеваем клемму «мама»-обжимаем и вставляем на прежнее место в колодке, саму колодку вставляем в фару.

4]Прокидываем провода из салона (которые идут к кнопке) и подключаем их в разрыв плюса с габаритов (проще соединить у самой релюшки).

5] Надеваем клемму с барашком на выход 85 с реле (минус с кузова) и крепим как любой минус из подкапотки

6]Размещаем реле и кнопку салоне по своему усмотрению

7]Прокладываем провода и крепим их стяжками или изолентой (для пущей аккуратности подкапоткой).

______________________________________________________________________________________________
Вот вообщем-то и все, теперь вы гонщик нелегальный, а ваша ласточка выглядит в разы лучше, ниже прикладываю фотографии, как все выглядит у меня и бонусом, как выглядело на прошлой машине.
Надеюсь все максимально подробно разъяснил, если будут вопросы-подскажу что к чему, спасибо за внимание и удачи!

Как установить американки на ваз 2107

Владельцы ВАЗ-2107 часто стремятся сделать свои машины более стильными. С этой целью их тюнингуют и, в числе прочего, устанавливают американки. Так называют схему, при которой поворотные сигналы горят постоянно, то есть выполняют функцию габаритов. Также они используются и по прямому назначению – указывают, в какую строну водитель планирует ехать. Как оснастить классические жигули данной системой, расскажем далее.

Законна ли американка

В соответствии с поправками, внесенными в действующие ПДД и вступившими в силу еще в 2006 году, требования к осветительным приборам, устанавливаемым на автомашины, стали заметно более суровыми.

С того момента представители Госавтоинспекции получили возможность штрафовать всех, кто управляет автомобилями, имеющими габаритные огни, не отвечающие актуальным ГОСТам.

Кончено, по большей мере инспекторы не обращают внимания на нестандартно работающие фары. Тем не менее стоит понимать, что любой, кто сделает рассматриваемые фонари на своей машине, может оказаться привлеченным к административной ответственности.

Правонарушение квалифицируется по статье 12.5 КоАП. Здесь очень четко написано, что передвижение на транспортном средстве, оснащенном габаритами, чей цвет и режим работы противоречит требованиям, запрещено. Приведены нормативы в «Основных положениях», на базе которых осуществляется допуск машин к эксплуатации.

Административный кодекс предусматривает за нарушение следующие санкции:

Последнее наказание выглядит несколько сомнительным, ведь фары вряд ли кто-нибудь осмелится снимать, но, тем не менее, остальные кары довольно реальны. Потому рекомендуем хорошенько подумать: нужна ли вам американка?

Суть переделки

Если вам все ни по чем, то расскажем поподробнее, как модернизировать поворотники классического автомобиля ВАЗ, чтобы они выполняли еще и функцию габаритов. Стоит отметить, что данный стандарт имеется только в одной стране мира – Соединенных Штатах.

Принцип работы схемы такой – огни горят постоянно как габариты. Однако когда водитель намеревается повернуть, один из них начинает мигать. Сама схема проста – руководствуясь ею, изменения сделают все, кто имеет хоть элементарные представления об электромеханике.

Что потребуется

Для американки, прежде всего, потребуется реле – подойдет рабочее автомобильное для ВАЗ или любое другое, продающееся на радиорынках.

Из материалов нужны:

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.

Нюансы

Номера контактов реле обозначены на схеме. Провода к ним необходимо припаивать. Крайне важно каждый конец тщательно заизолировать (окрасьте лаком или натяните термотрубки). С противоположной стороны припаяйте клеммы. Кабели проложите аккуратно через общий пучок.

Последний этап

Под конец необходимо установить кнопку включения (при желании вы можете добавить к ней индикатор питания). Далее систему проверяют на работоспособность.

Ваз 2107 SE Американки

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку
Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Плюс взял от кнопки света, там есть постоянные 12в

Красивых фото сделать не успел(
При включенных американках и при включении поворота, поворот хорошо моргает и никого не вводи в заблуждение.

По ПДД РФ данный «тюнинг» не запрещен, так что можем смело ездить)

Ну что скажете о проделанной работе?)
Подписывайтесь, будет интересно)

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие:

1)— Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817
3. Реле 5-ти контактное обычное автомобильное — 2шт
3. Клеммы для реле — 2шт
4. Круглые клеммы — 2 шт
5. Провод — 4м. (цветные) я брал по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

набор юного электрика

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте.Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

Русские американки (габариты в поворотниках)

далее выводим дополнительную клему мама от габарита для подсоединения американок.

Теперь остается подключить массовый провод к массе на колодке поворотника, плюс поворотника и плюс дополнительного габарита.

С ближним светом немного размывает габарит, но поворотник отлично видно, не смотря на то, что он белый.
Этот способ подойдет как на классику так и на семейство Самары.
Посоветуйте стоит ли пытаться покрасить лампочку термостойкой желтой краской и грозит ли что — нибудь от ГИБДД за белые поворотники?

Как просто сделать «американские поворотники» своими руками

Суть этой самоделки заключается в том, чтобы превратить поворотники автомобиля в габаритки, такие поворотники еще называются американскими. Когда повороты выключены, поворотные огни светятся как габаритные, а при включении поворота нужная сторона поворотных огней начинает мигать. Схему автор нашел в интернете и решил поделиться тем, как можно просто собрать такую схему. Для работы системы понадобиться реле, подойдет как автомобильное, так и из магазина радиотоваров.

Материалы и инструменты для изготовления:
— конденсаторы с характеристиками 1000 мкФ Х 16В (LZ);
— диоды типа 1N5819;
— соединительная колодка штырьевого типа (КСШ 1*0.75);
— соединительная колодка с гнездами (КСГ 1*0.75);
— соединительная колодка штырьевого типа (КСШ 2*0.75);
— соединительная колодка с гнездами (КСГ 2*0.75);
— провода к колодкам. Всего этого потребуется по два экземпляра;
— само собой понадобится паяльник с припоем, ножницы и другие инструменты.

Шаг первый. Схема устройства
Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.

Реле подключается с помощью пайки. Как это сделать, можно подробно увидеть на фото. Самое главное в этом процессе — тщательная изоляция места пайки и открытых проводников.

Шаг третий. Подключаем кнопку и тестируем систему
Теперь остается подключить систему к колодке бортового компьютера, подключить кнопку, автор даже подключил индикатор питания. Теперь после нажатия кнопки она начинается светиться, что говорит о том, что система включена. Ну а как все работает, можно детальнее увидеть на видео.

Американские габариты на ваз классику через реле и конденсатор

Так как заменил фары и сверлить отверстия как я делал со своими фарами я не хотел, я решил подключить все через схему.
Все необходимое брал мне друг, так как он разбирается в радио деталях и достал мне практически все за бесплатно.

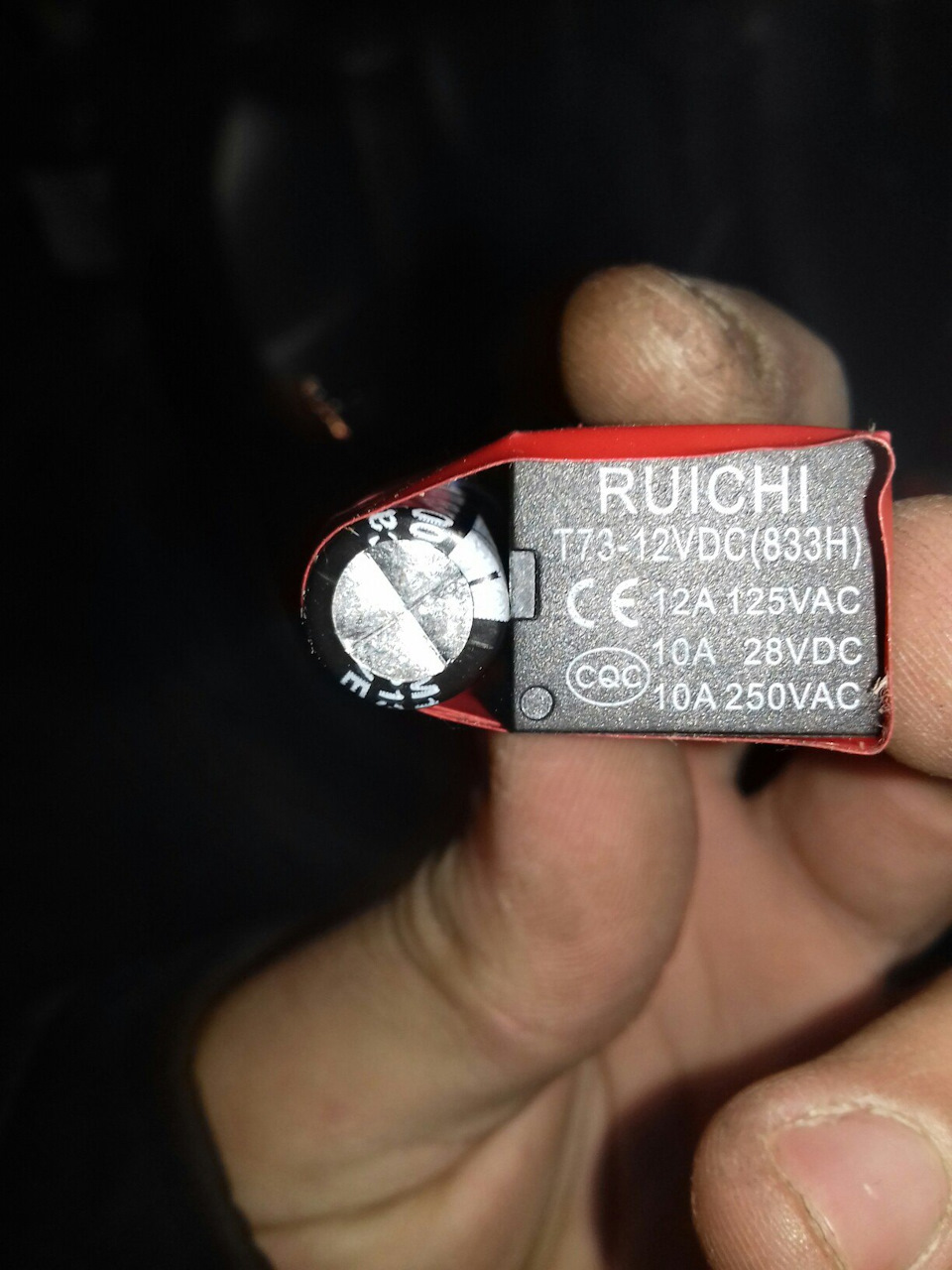

1) 5-ти контактное реле промышленное или бытовое не помню как он сказал, размерами меньше автомобильного, и стоит 30р, а 5ти контактное автомобильное около 70р за штуку.
2) Конденсаторы на 1000мкф 25 вольт. в схеме на 4700, но он сказал разница только в размере самого кондера, в свечении разницы совершенно не будет.
3) 2 диода, IN5819
4) клеммы мама/папа
5) термоусадка, изолента
6)провода несколько метров
если вы собираете на автомобильном реле то еще:
1) 2 реле 5-ти контактных — 75.3777
2) 2 разъема для реле
На конденсаторе нарисовано где минус, диод направить серым штрихом к (86) ноге.

Подключал все по такой схеме:

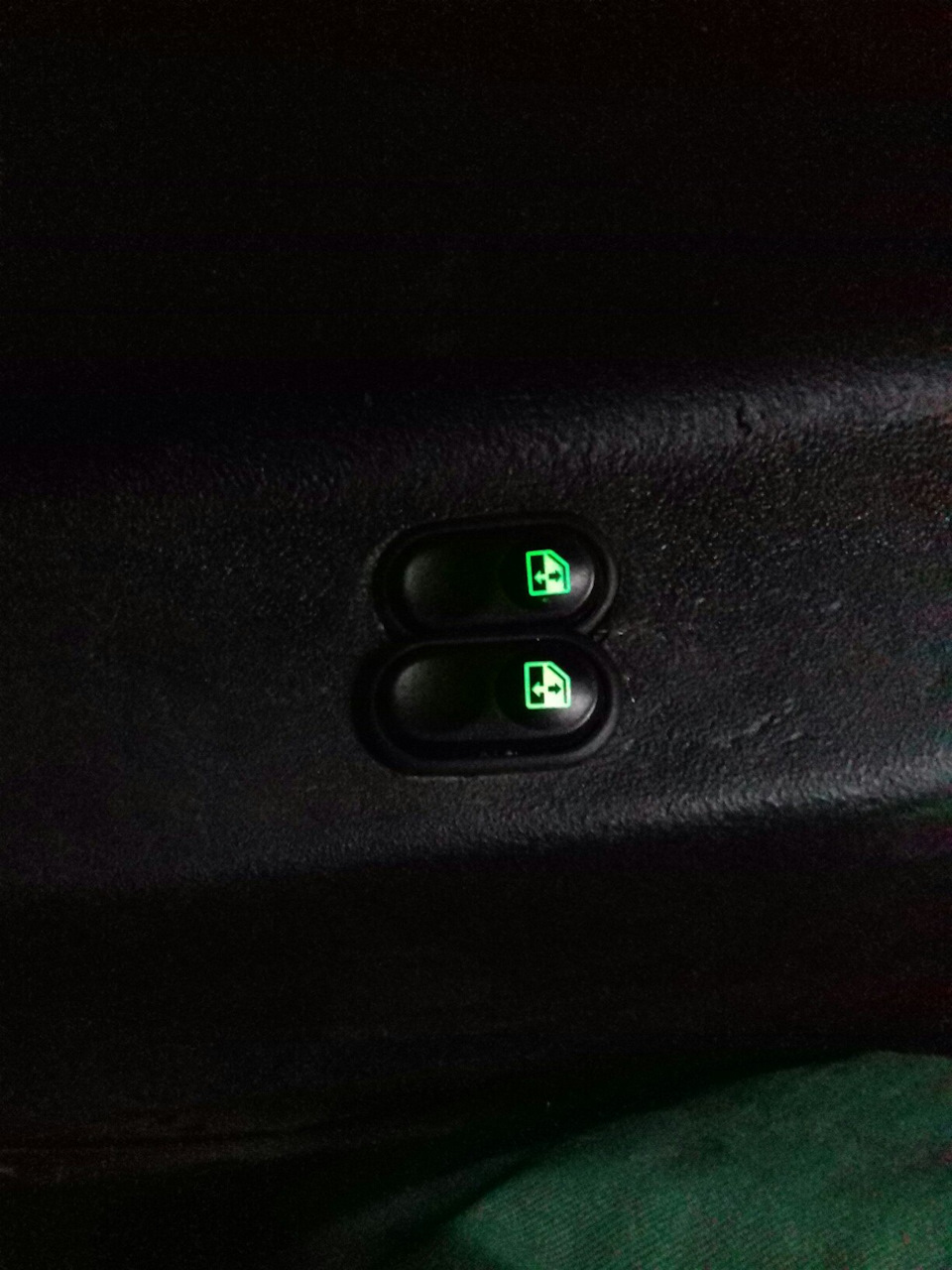

к этому реле кинул еще и свои зеркала SE и запитал кнопки электростеклоподъемника.

Колодка проводов слева:

Колодка проводов справа:

Ну и видео работы всей этой схемы вконтакте:
vk.com/video82170152_456239091

Кто дочитал до сюда, и кому понравилось, прошу нажать мне нравится 🙂
До новых встреч, дальше — больше!

Теги для поиска:
американки, американки на классику, американки на ваз, американские габариты через реле, американские габариты на ваз через реле, американские габариты через конденсатор, американские габариты через конденсатор на ваз, рыжие поворотники, горящие поворотники.

«Американские» габаритные огни

Как можно заметить из названия, тема сегодняшнего поста будет довольно баянистая, но даже из нее я постараюсь выжать максимум полезной и интересной информации, а так же поделюсь своим подходом к созданию, так называемых, «американских» габаритов в передние поворотники.

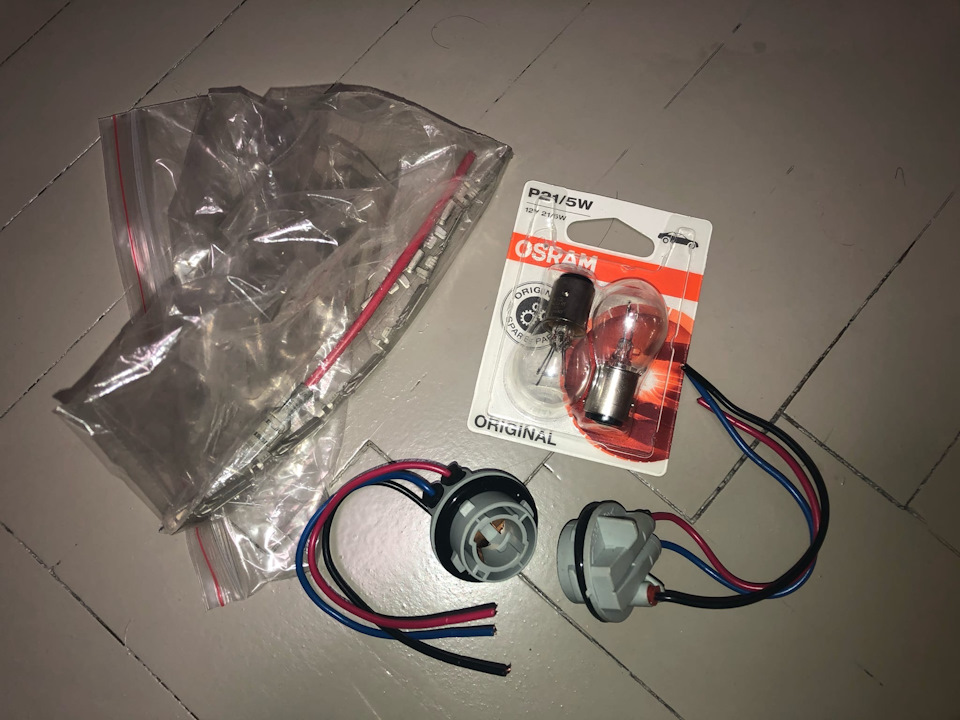

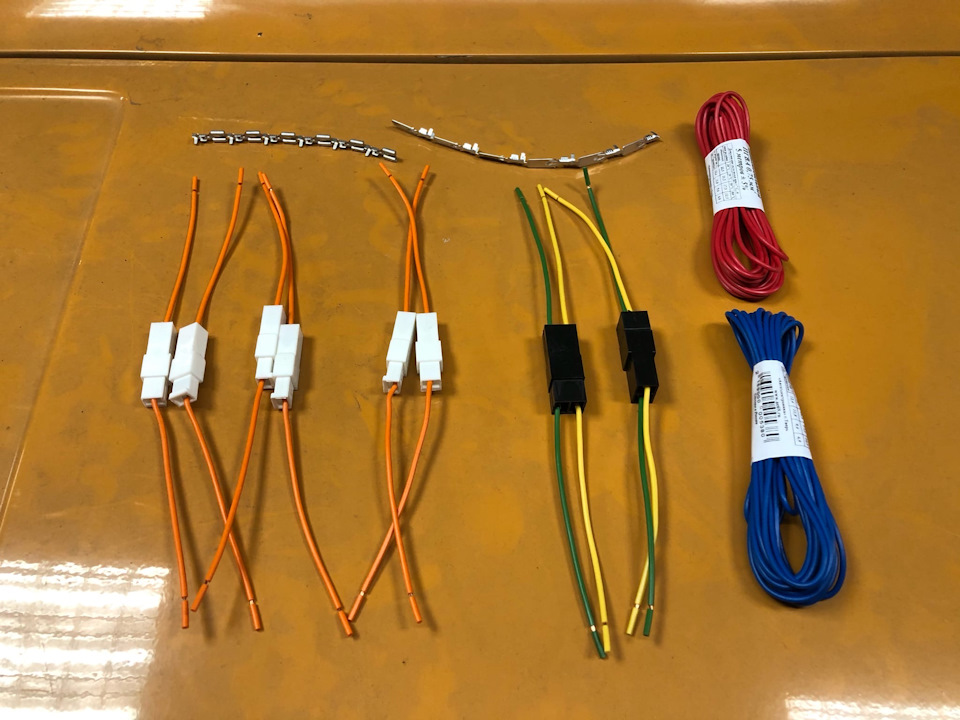

Теперь расскажу что потребуется для этого приобрести:

Следующий, как по мне, наиболее запарный этап это было переставить клеммы семерочного переключателя так, чтобы в каждом из положений было замкнуто два соседних контакта. При разборке переключателя должно сразу стать понятно, что я имею ввиду. Сложно было извлечь одну клемму и переставить ее как на фото снизу.

Начиная с этого этапа начинается самое трудное в объяснении, потому что никаких схем я не делал, а все продумывал у себя в голове, ориентируясь на электросхему от 2105. Но я все же постараюсь разжевать максимально понятно, на босяцком языке).

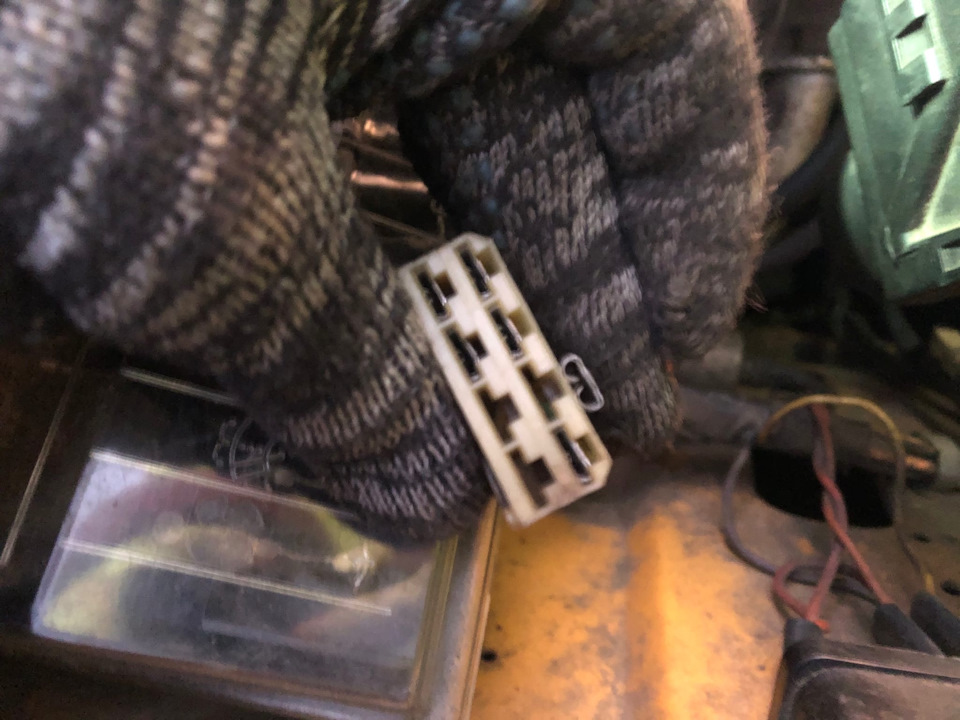

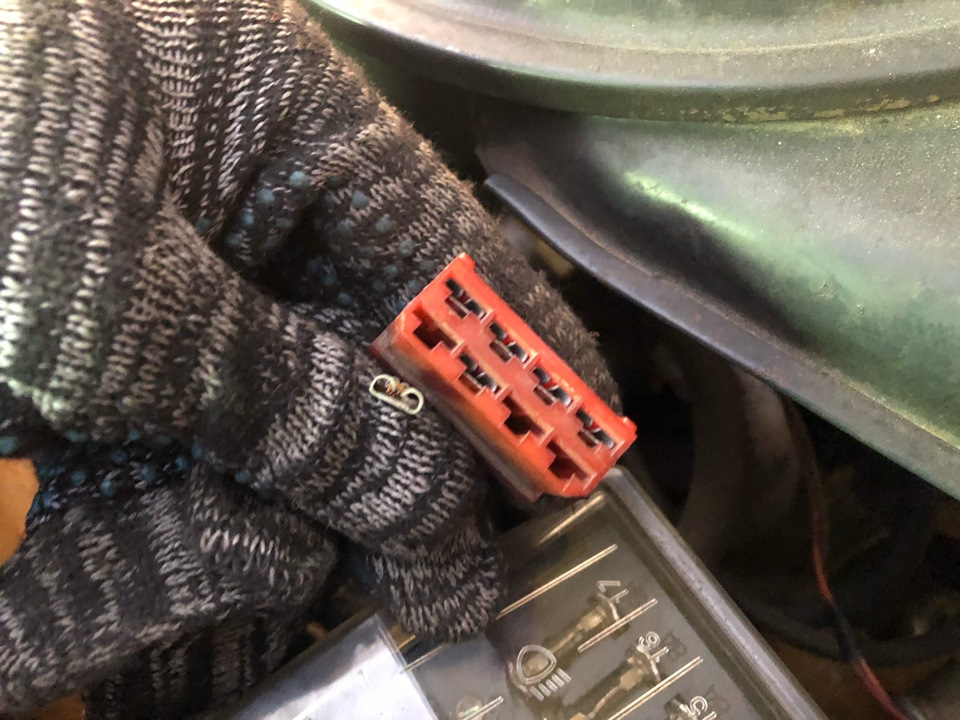

Итак лезем под капот и находим блок предохранителей. Далее, извлекаем разъемы, условно обозначенные номерами 1 и 4, ориентируясь по фото снизу:

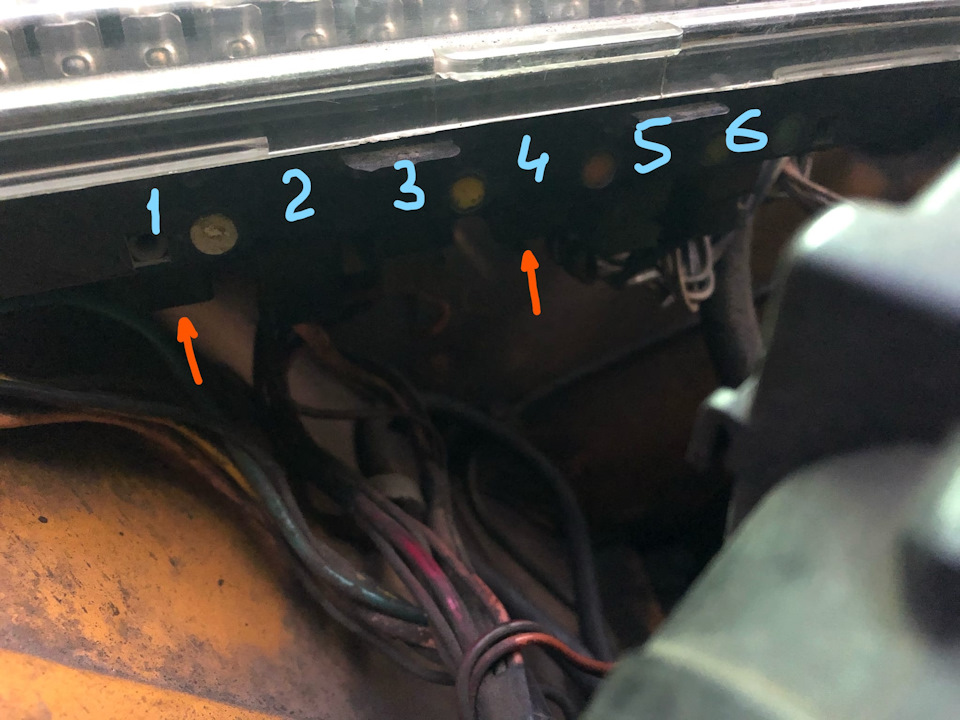

Затем методом многократных проверок, мною были определены по одному провода на каждом разъеме, которые отвечают за плюс у габаритов (лично у меня цвета проводов отличались от тех что на схеме). Теперь необходимо извлечь найденную клемму, как показано на фото:

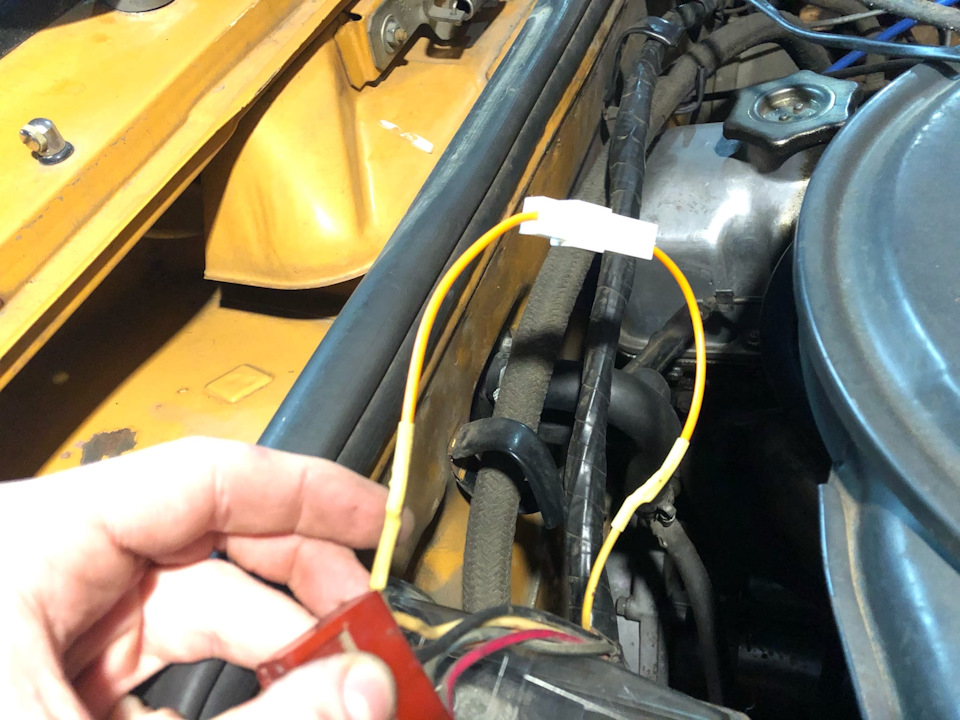

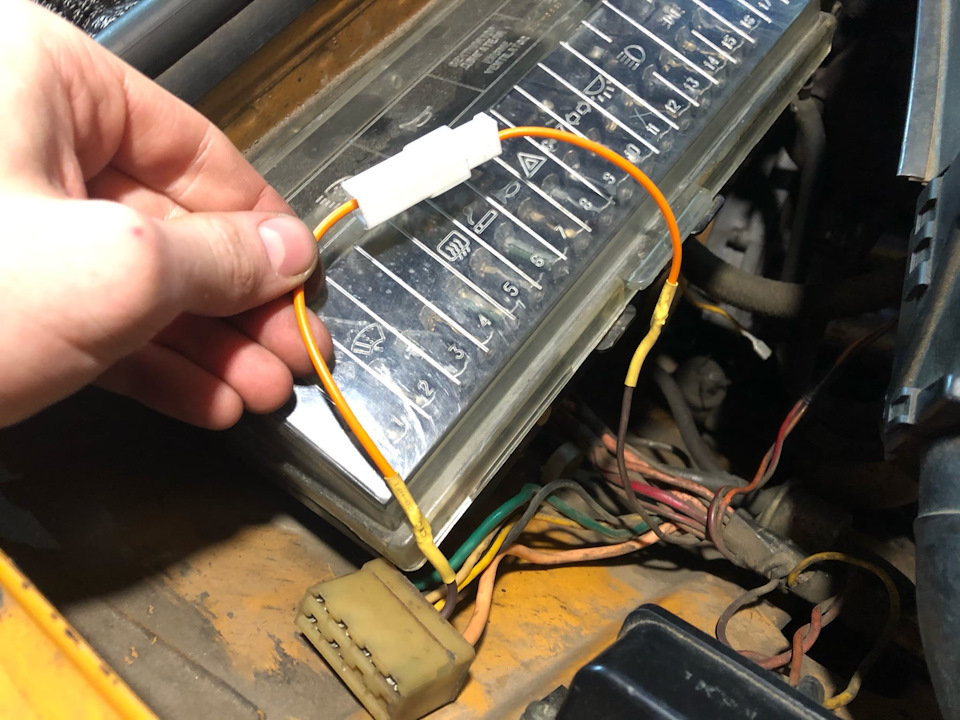

Следующим этапом внедряем однокотнактный разъем в цепь каждого габарита, соблюдая последовательность: «папа» от клеммы, «мама» — к габариту. Это нужно для того, чтобы все было красиво, и при желании была возможность демонтировать наши американки легким телодвижением. По итогу должно получиться так:

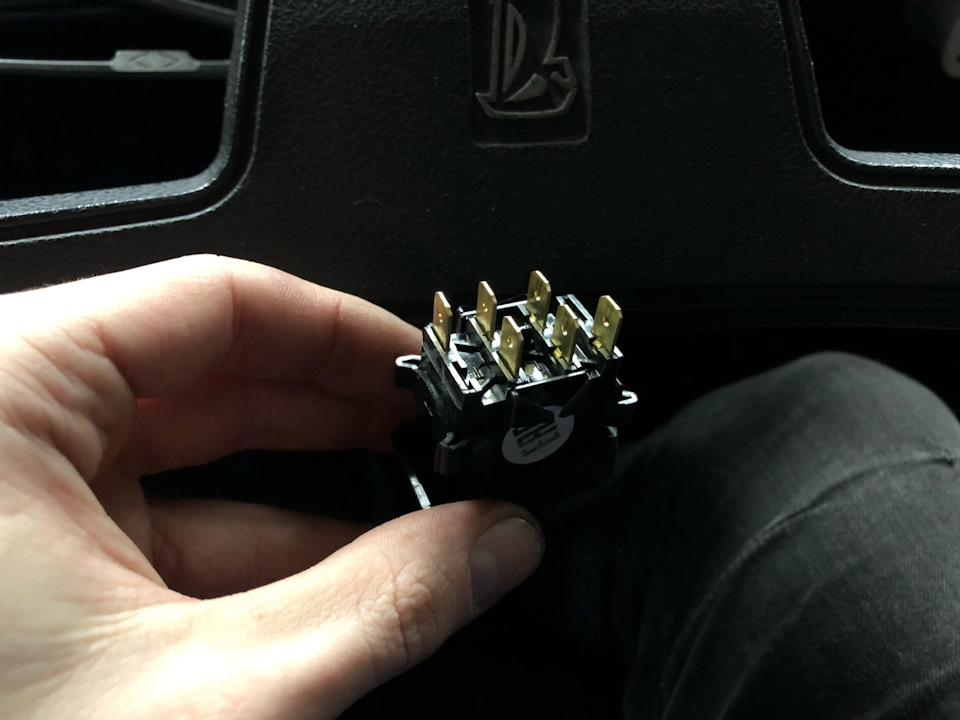

Затем кидаем один провод (в моем случае это зеленый) в салон к переключателю на приборной панели, с заранее подготовленной парой разъемов типа «мама» на первом конце, и один провод (у меня это красный) так же в салон, но уже с разъемами типа «папа». Подключаем пару «мам» в разъемы от блока предохранителей, которые мы сделали в начали, а пару «пап» — на левый и правый габариты. Можно было обойтись и одним цветом провода, поскольку мы как бы размыкаем уже существующую цепь переключателем.

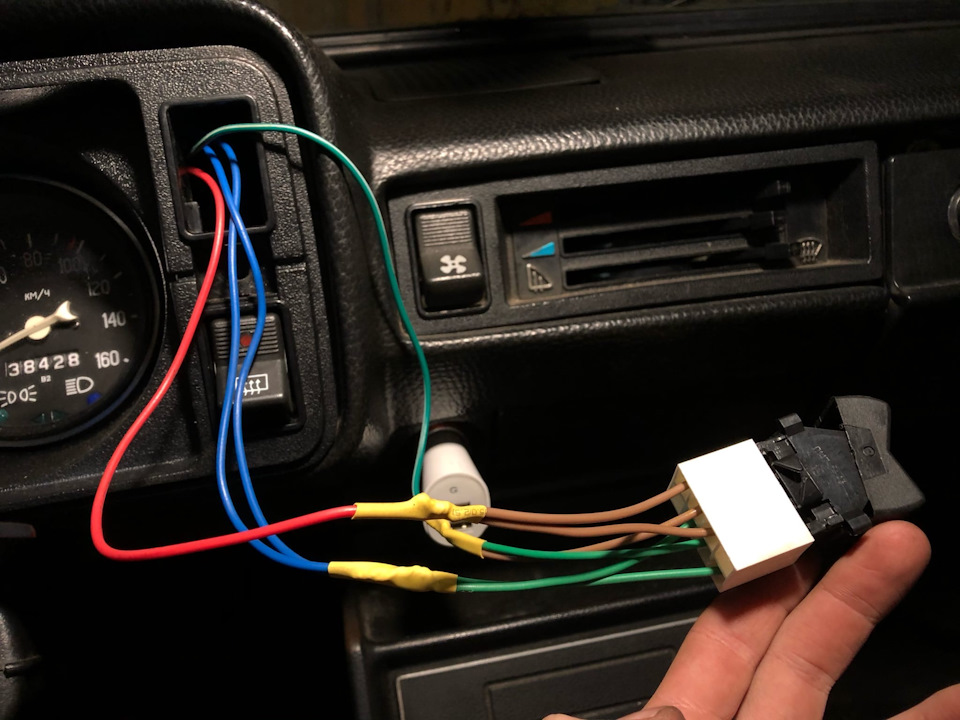

Со стороны салона проделываем следующую операцию, берем разъем, в который вставляется переключатель, извлекаем две клеммы, которые не будут задействованы, а оставшиеся 6 соединяем между собой попарно, как показано на фото снизу. Затем к ним подключаем зеленый и красный провода, идущие из подкаподтного пространства.

Теперь переходим к проводу, который пойдет на наш заветный «американский» габарит (в моем случае синий). Кидаем его параллельно до левого и правого передних поворотников, подсоединив к разъему переключателя как на фото выше, и перемещаемся снова в подкапотное пространство. На другом конце синего провода нужно сделать одноконтактный разъем типа «папа».

Далее берем двухконтактные патроны и проводим с ними небольшую махинацию: черный и синий (мать его!) провода подсоединяем к «маме» купленного двухконтакного разъема, чтобы подключить к штатному разъему поворотника. Красный же провод подсоединяем к «маме» одноконтактного.

И на этом этапе я понял что совершил факап в цветах проводов, потому что забыл, что на двухконтактном патроне синий — это поворотник, а красный — габарит, поэтому получилось не по феньшуй, но исправимо, правда не сейчас))

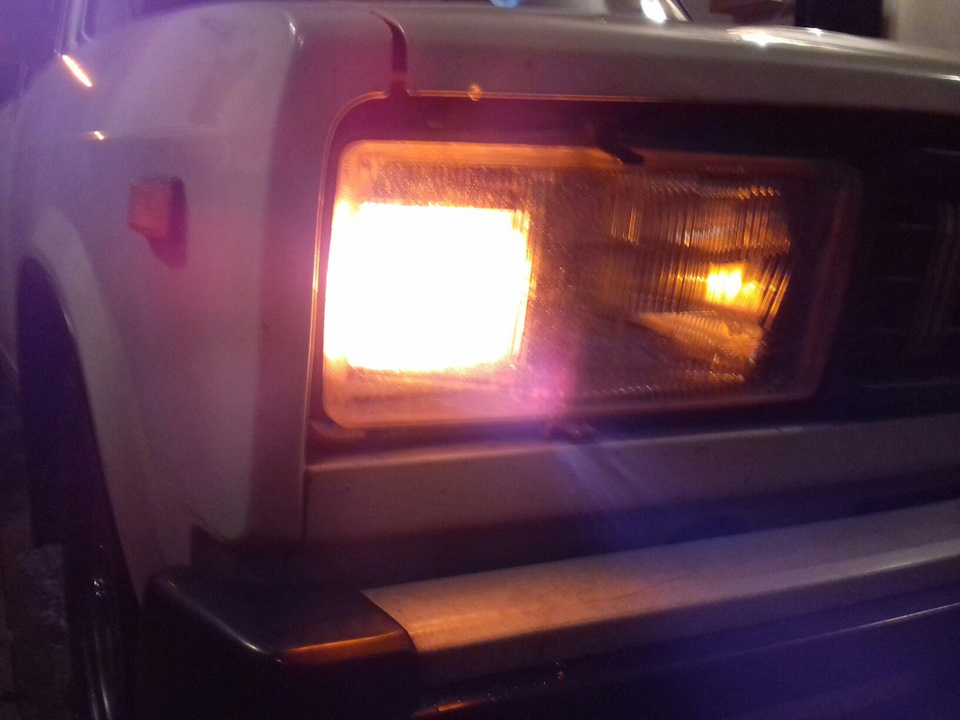

Проверяем на работоспособность и радуемся, что все исправно работает!)

Итог: у меня получилось реализовать, так называемую «автономную» работу американок, то есть работают они исключительно при включенных габаритах, но независимо от штатный габаритов, а трехпозиционный переключатель позволил реализовать как раз заветные три режима работы:

Как сделать американки на ваз через реле

Законна ли американка

В соответствии с поправками, внесенными в действующие ПДД и вступившими в силу еще в 2006 году, требования к осветительным приборам, устанавливаемым на автомашины, стали заметно более суровыми.

С того момента представители Госавтоинспекции получили возможность штрафовать всех, кто управляет автомобилями, имеющими габаритные огни, не отвечающие актуальным ГОСТам.

Кончено, по большей мере инспекторы не обращают внимания на нестандартно работающие фары. Тем не менее стоит понимать, что любой, кто сделает рассматриваемые фонари на своей машине, может оказаться привлеченным к административной ответственности.

Правонарушение квалифицируется по статье 12.5 КоАП. Здесь очень четко написано, что передвижение на транспортном средстве, оснащенном габаритами, чей цвет и режим работы противоречит требованиям, запрещено. Приведены нормативы в «Основных положениях», на базе которых осуществляется допуск машин к эксплуатации.

Административный кодекс предусматривает за нарушение следующие санкции:

Последнее наказание выглядит несколько сомнительным, ведь фары вряд ли кто-нибудь осмелится снимать, но, тем не менее, остальные кары довольно реальны. Потому рекомендуем хорошенько подумать: нужна ли вам американка?

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

Суть переделки

Если вам все ни по чем, то расскажем поподробнее, как модернизировать поворотники классического автомобиля ВАЗ, чтобы они выполняли еще и функцию габаритов. Стоит отметить, что данный стандарт имеется только в одной стране мира – Соединенных Штатах.

Принцип работы схемы такой – огни горят постоянно как габариты. Однако когда водитель намеревается повернуть, один из них начинает мигать. Сама схема проста – руководствуясь ею, изменения сделают все, кто имеет хоть элементарные представления об электромеханике.

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Всем привет, в этой статье хочу вам рассказать, как можно на любом авто, просто и быстро сделать американские поворотники. Для этого нам понадобятся две простые релюхи автомобильные, 5-контактные, которые продаются абсолютно в любом автомобильном магазине.

Вот такие;На всякий случай схема самого реле.

Как сделать американки на ваз 2107

Как правильно сделать американки на ВАЗ-2107

Владельцы ВАЗ-2107 часто стремятся сделать свои машины более стильными. С этой целью их тюнингуют и, в числе прочего, устанавливают американки. Так называют схему, при которой поворотные сигналы горят постоянно, то есть выполняют функцию габаритов. Также они используются и по прямому назначению – указывают, в какую строну водитель планирует ехать. Как оснастить классические жигули данной системой, расскажем далее.

Законна ли американка

В соответствии с поправками, внесенными в действующие ПДД и вступившими в силу еще в 2006 году, требования к осветительным приборам, устанавливаемым на автомашины, стали заметно более суровыми.

С того момента представители Госавтоинспекции получили возможность штрафовать всех, кто управляет автомобилями, имеющими габаритные огни, не отвечающие актуальным ГОСТам.

Кончено, по большей мере инспекторы не обращают внимания на нестандартно работающие фары. Тем не менее стоит понимать, что любой, кто сделает рассматриваемые фонари на своей машине, может оказаться привлеченным к административной ответственности.

Правонарушение квалифицируется по статье 12.5 КоАП. Здесь очень четко написано, что передвижение на транспортном средстве, оснащенном габаритами, чей цвет и режим работы противоречит требованиям, запрещено. Приведены нормативы в «Основных положениях», на базе которых осуществляется допуск машин к эксплуатации.

Административный кодекс предусматривает за нарушение следующие санкции:

Последнее наказание выглядит несколько сомнительным, ведь фары вряд ли кто-нибудь осмелится снимать, но, тем не менее, остальные кары довольно реальны. Потому рекомендуем хорошенько подумать: нужна ли вам американка?

Суть переделки

Если вам все ни по чем, то расскажем поподробнее, как модернизировать поворотники классического автомобиля ВАЗ, чтобы они выполняли еще и функцию габаритов. Стоит отметить, что данный стандарт имеется только в одной стране мира – Соединенных Штатах.

Принцип работы схемы такой – огни горят постоянно как габариты. Однако когда водитель намеревается повернуть, один из них начинает мигать. Сама схема проста – руководствуясь ею, изменения сделают все, кто имеет хоть элементарные представления об электромеханике.

Что потребуется

Для американки, прежде всего, потребуется реле – подойдет рабочее автомобильное для ВАЗ или любое другое, продающееся на радиорынках.

Из материалов нужны:

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.

Нюансы

Номера контактов реле обозначены на схеме. Провода к ним необходимо припаивать. Крайне важно каждый конец тщательно заизолировать (окрасьте лаком или натяните термотрубки). С противоположной стороны припаяйте клеммы. Кабели проложите аккуратно через общий пучок.

Последний этап

Под конец необходимо установить кнопку включения (при желании вы можете добавить к ней индикатор питания). Далее систему проверяют на работоспособность.

Как сделать американки на ваз 2107

Наверное довольно многие владельцы ваз 2107 задумывались и наблюдали как сделать американские габариты в прицепи нет нечего сложного и минимум средств.
Нам будит нужно:
1) Гнездо под 2х контактную лампочку 2 штуки.
(подходит от приоры)
2) 2х контактная лампочка по 12v 2 штуки.
3) Изолента.
4) Желание прямые руки и светлая голова.
Принцип работы:
1)Отрезаем старое гнездо от 1 контактной лампы и устанавливаем, наше 2х контактное.
2)Устанавливаем 2х контактную лампочку в гнездо.
3)Теперь берем проводим провод от габаритов к нашей 2х контактной лампочке(смотрим фото)

4) Также устанавливаем сами провода от поворотника (смотрим фото)

Теперь когда вы будите включать поворотник то он будит моргать ярче чем наши американские габариты(смотрим видео)

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку
Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Плюс взял от кнопки света, там есть постоянные 12в

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817
3. Реле 5-ти контактное обычное автомобильное — 2шт
3. Клеммы для реле — 2шт
4. Круглые клеммы — 2 шт
5. Провод — 4м. (цветные) я брал по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

Как правильно сделать американки на ВАЗ-2107

Как правильно сделать американки на ВАЗ-2107

Владельцы ВАЗ-2107 часто стремятся сделать свои машины более стильными. С этой целью их тюнингуют и, в числе прочего, устанавливают американки. Так называют схему, при которой поворотные сигналы горят постоянно, то есть выполняют функцию габаритов. Также они используются и по прямому назначению – указывают, в какую строну водитель планирует ехать. Как оснастить классические жигули данной системой, расскажем далее.

Суть переделки

Если вам все ни по чем, то расскажем поподробнее, как модернизировать поворотники классического автомобиля ВАЗ, чтобы они выполняли еще и функцию габаритов. Стоит отметить, что данный стандарт имеется только в одной стране мира – Соединенных Штатах.

Принцип работы схемы такой – огни горят постоянно как габариты. Однако когда водитель намеревается повернуть, один из них начинает мигать. Сама схема проста – руководствуясь ею, изменения сделают все, кто имеет хоть элементарные представления об электромеханике.

Преимущество американских габаритов

Штраф за их установку

За установку американских габаритных огней грозит штраф в размере 2500 рублей для гражданских лиц, а для должностных размер штрафа повышается в несколько раз: от 15000 до 20000 рублей, а для юридических от 40000 до 50000 рублей. В ФЗ №195 от 10.12.1995 года “О безопасности дорожного движения” регламентировано, что может быть установлено дополнительно или изменено в автомобиле, и к каким последствиям приведут вышеперечисленные действия.

Но штрафа может не последовать, если ваши дополнительные габаритные огни были зарегистрированы после установки. То есть, как устанавливает законодатель, вы обязаны провести повторную сертификацию или повторное декларирование соответствия Вашего транспортного средства.

В основном за дополнительные габаритные огни сотрудники ГАИ не штрафуют, даже если и обращают на это внимание. Но они вправе это сделать и могут при этом сослаться на федеральный закон, указанный мной выше, а именно на 4 главу статью 15.

Следовательно, “американки” незаконны, так как в ПДД РФ есть пункт, запрещающий эксплуатацию транспортных средств при наличии данных пунктов: когда количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства.

Но в России есть автомобили, в которых еще на заводе были установлены эти самые американские габаритные огни, что же делать в этом случае?

Это, конечно, спорный вопрос, но установление дополнительных габаритов не совсем являются правильным, так как они вводят в заблуждение остальных участников дорожного движения. Не всегда может быть понятно, хотите ли Вы повернуть, или это просто новая “фишка” на Вашем авто. И если уже говорить об американском законодательстве в области ПДД, то у них вообще регламента, связанного со светом авто нет, единственное, что написано в их ПДД о световых приборах – они должны быть исправными.

Рекомендуется, если вы все же решитесь на установку “американок”, поставить на поворотники ШИМ, ограничить яркость на уровне 3-5 Ватт.

Из этого видео вы узнаете, как можно самому сделать американские габариты:

Заключение

Американские габаритные огни устанавливать не рекомендуется, от них только проблем больше. Если их использовать при дневном свете, то вы рискуете попасть в аварийную ситуацию, так как вас плохо видят как автомобилисты, так и пешеходы Поэтому, лучше не рискуйте и не устанавливайте их, так как все-таки указатели поворотов служат для информирования других участников движения о намерении совершить маневр, а не для того, чтобы вас было лучше видно.

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Существует немало способов тюнинга, самый дешевый из которых — доработка фар. Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114. Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий.

Как сделать американки на ваз 2114

Существует очень много способов реализовать американки на ваз 2114, каждые имеют свои плюсы и минусы. В зависимости от ваших умений, желаний и возможностей можно выбрать любой, из ниже представленных, или же придумать свой.

Лампа в поворотник с двумя нитями.

Двухнитевая лампа относительно хороший способ. Она достаточно проста в установке и понятна в использовании. В лампе находится две нити, одна тусклая на 5 Ват, друга более яркая на 25 Ват. Нить с слабой яркостью используется в качестве габаритных огней, а с сильной на поворотники. В итоге сигнал поворота достаточно отчётливо заметно, на фоне габаритных огней.

Для установки потребуется цоколь на два +, либо припаять провод напрямую к лампе, но нужно быть осторожным, при этом она может перегореть.

Принцип инверсии сигнала. При этом лампа поворотника при движении постоянно горит, а при включении сигнала поворота, начинает моргать. По яркости, как в предыдущем случае огни не различаются, но выделяется сигнал за счет того, что лампа в момент работы полностью гаснет.

С установкой все просто, потребуется лишь немного порезать провода и два пятиконтактных реле, по одному на каждую фару.

Реле с конденсатором и диодом

Этот способ, по сути, более правильный предыдущий. К пятиконтактому реле добавляются диод IN5819 и конденсатор на 25 вольт 4700 мф. Принцип работы тот же, но есть гарантия, что ничего, нигде не замкнет и прослужит долго без проблем.

Замыкание габаритов на лампу поворотника

Нет ничего проще, как замкнуть поворотники на ваз 2114. Но данный способ в корне не верен, и использовать его категорически не рекомендуется. Лампа повортника напрямую подключается к габаритам, а сигнал поворота по сути отсутствует совсем.

Самый правильный по мнению большинства, но при этом самый трудозатратный способ – это внедрение дополнительно патрона в фару. Патроны берутся из ненужных повторителей, отрезаются и впаиваются в фару. При аккуратном исполнении все выглядит незаметно, не каждый догадается о внесенных изменениях.

Наверное довольно многие владельцы ваз 2107 задумывались и наблюдали как сделать американские габариты в прицепи нет нечего сложного и минимум средств.
Нам будит нужно:
1) Гнездо под 2х контактную лампочку 2 штуки.
(подходит от приоры)
2) 2х контактная лампочка по 12v 2 штуки.
3) Изолента.
4) Желание прямые руки и светлая голова.
Принцип работы:
1)Отрезаем старое гнездо от 1 контактной лампы и устанавливаем, наше 2х контактное.
2)Устанавливаем 2х контактную лампочку в гнездо.
3)Теперь берем проводим провод от габаритов к нашей 2х контактной лампочке(смотрим фото)

4) Также устанавливаем сами провода от поворотника (смотрим фото)

Теперь когда вы будите включать поворотник то он будит моргать ярче чем наши американские габариты(смотрим видео)

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку
Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Плюс взял от кнопки света, там есть постоянные 12в

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817
3. Реле 5-ти контактное обычное автомобильное — 2шт
3. Клеммы для реле — 2шт
4. Круглые клеммы — 2 шт
5. Провод — 4м. (цветные) я брал по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

Процесс обтяжки

Для обтяжки изделия нам снова пригодятся выкройки из миллиметровой бумаги. Надеемся, что вы еще их не выкинули. Также вам пригодится примерно погонный метр выбранного материала для обтяжки, клей высокого качества, капроновые нитки, хороший фен.
Сначала более подробно обсудим, какие материалы и инструменты лучше выбрать.

Самый очевидный материал для обтяжки элементов салона – это кожа. Можно остановиться как на натуральной коже, так и на экокоже. Главное, чтобы материал действительно был качественным и не трескался на морозе. Лучше всего покупать специализированную кожу для автомобилей. Вряд ли подойдет материал, который предназначен для мебели. Ведь мебель обычно используется в комфортных домашних условиях. А автомобиль будет подвергаться как воздействию прямых солнечных лучей, так и сильным морозам.

Владельцы Ваз 2107 также часто выбирают в качестве обшивки алькантару. Ее стоимость примерно такая же, что и у натуральной кожи. Более дешевые материалы обычно имеют низкое качество. Алькантара хороша тем, что ее бархатистая поверхность приятна на ощупь и защищает от запотевания локтя. Ее легко очистить от грязи, она легко переносит перепады температур. Ее несложно использовать в процессе перетягивания элементов салона. Можно даже приобрести алькантару с самоклеющейся основой, что облегчит работу с ней в разы.
Клей – очень важный материал для дальнейшей работы. Клей «Момент» не годится для подлокотника. Со временем он приведет к вспучиванию и отслоению кожи от корпуса. Лучше всего использовать специальный клей для автокожи.

Для того, чтобы бардачок приятно выглядел и изнутри, можно использовать обыкновенный карпет. Он недорого стоит, устойчив к царапинам и не рвется. Это очень практично, учитывая, что вы будете хранить внутри изделия.

Итак, переходим к описанию самого процесса обтягивания.

Как сделать американки на ваз 2107

Как сделать американки на ваз 2107 — Ремонт автомобиля своими руками

“Американский стиль” с габаритными огнями, установленными в поворотниках — популярный элемент тюнинга ВАЗ 2114. Провести такую модернизацию совсем несложно, поэтому владельцы “четырнадцатой” производят доработку указателей поворотов самостоятельно.

Есть несколько способов поставить габариты в поворотниках ВАЗ 2114. Но, прежде чем приступить к работе, обратите внимание на один нюанс — соответствие этого элемента тюнинга Правилам дорожного движения.

Габариты в поворотниках и ПДД

Перенос габаритов в указатели поворотов относится к изменению конструкции автомобиля, за что статьей 12.4 ч.1 КоАП России предусмотрены штрафные санкции. Особенно это касается случаев, когда цвет габаритных огней отличается от белого. Разумеется, субъективного мнения инспектора недостаточно для наложения штрафа.

Несоответствие цвета должно быть доказано при помощи спектрометра. Но на практике обжаловать постановление достаточно сложно, ведь суды нередко выносят решения исключительно на основании слов сотрудников МВД, составивших протокол.

Перед тем, как сделать габариты в поворотниках ВАЗ 2114, обратите внимание еще на один момент: желтые габариты хуже заметны и могут ввести в заблуждение других водителей, поэтому такой тюнинг не вполне безопасен.

Габариты в поворотники с помощью двухнитевой лампы

К более мощным нитям лампы следует подключить провода, идущие к указателю поворота, а к менее мощным — провода габаритных огней.

Подключить последние можно параллельно, тогда указатели поворотов будут дополнять штатные габаритные огни, или просто переключить провода “габаритов” на лампы в “поворотниках”. Последний вариант и есть “американский” тюнинг, при котором габаритные огни и указатели поворотов совмещаются.

Габариты в поворотники с помощью дополнительной лампы

Габариты в поворотники при помощи реле

Можно заставать лампы передних поворотов работать в режиме габаритов, не утрачивая свою функцию. Для этого следует установить пару реле, которые будут разрывать цепь питания ламп при включении указателя поворота.

Таким образом при включении габаритов лампы поворотов будут просто гореть, а если включить указатель поворота — мигать в противофазе с задними поворотами (при подаче напряжения задние лампы загораются, а передние гаснут из-за размыкания контактов реле).
У такого решения есть одна проблема — лампы поворотов не будут светиться, если выключены габаритные огни.

Чтобы решить проблему, необходимо добавить еще пару реле, которые будут переключать питание ламп поворотов на штатную схему, когда габаритные огни выключаются.

Недостаток этого метода в снижении надежности работы световых сигналов из-за увеличения количества контактных групп в цепи питания. Чтобы увеличить надежность и уменьшить количество проводов и контактов, можно использовать полупроводниковые схемы включения ламп поворотов.

Самостоятельно собрать такую схему, не имея специальных знаний и опыта, весьма сложно. Поэтому лучше приобрести новую или попоросить помощи у специалиста.

Теперь вы знаете как сделать габариты в поворотниках ВАЗ 2114.

Реализовать ли эти познания на практике и испытывать ли трудности при прохождение техосмотра или при встрече с дорожной полицией — решать вам.

Как сделать американки на ваз 2107

Принцип работы:
Поворотники загораются при включении габаритных огней (соответственно работают с ближним и дальним светом фар). При включении одного из поворотников один горит, а второй начинает моргать, при выключении поворотника опять загораются оба. Та же история с аварийкой, оба поворотника полностью тухнут и загораются в такт остальным повторителям.

Вот изображение схемы по которой велась работа.

2 конденсатора на 4700мкФ 25вольт 2 диода IN5819 2 5-ти контактных реле и 2 разъема под них (можно купить в любом магазине автозапчастей, лично я только там их нашел) клеммы мама/папа — мне понадобились только 4 клеммы.

Прямые руки и, хотя бы, начальные навыки пользования паяльником.

Правильно установите диод, иначе работать схема не будет.

По схеме кто-то конденсатор выводил на отдельные провода, я же кондер и диод запаял напрямую в разъем под реле (так, мне показалось, компактней и легче), пошел пробовать.

Примерно накидал проводов проверить работоспособность

получилось вместе с габаритами загораются все поворотники (с левой стороны т.к. там собственно и велась работа). Думал, что же там могло быть, обратился к парню, который уже собирал себе такую схему. Выяснилось, что главное отсоединить + который идет на поворотник от самого поворотника и пустить через реле (по схеме).

Габариты в поворотниках ВАЗ 2104

Решил, будет не лишним сделать габариты в поворотниках.

1. Держатель безцокольной лампочки от повторителя поворотов ВАЗ 2107 (который на крыле). 2. ДВЕ безцокольные лампочки (с усиками) каждая на 5W — можете больше по мощности поставить.

Сверлить не бойтесь, ничего страшного не будет — я проверил. Только одно «но» — когда сверлить начнете отверстие под держатель лампочки, обязательно выньте 21 — ватную лампочку от поворотника с патроном из блок фары, иначе сверлом можете её задеть и тогда у вас в блок фаре стёклышки будут.

Что касается проводки — думаю разберётесь — ничего сложного нет Обязательно заизолируйте мамки, которые воткнуты в держатель лампочки — на всякий случай.

Извините, что не могу выложить фотку с включенными габаритами, не могу камеру настроить, чтобы она нормально показала как светят поворотники, с телефона просто фоткал (там как то бликует ужасно и цвета размазываются), на днях сфоткаю на нормальный фотик и выложу фото, не сомневайтесь, смотриться очень даже миленько, мягонький такой свет в оранжевом блоке, приятно смотрится.

Перенос габаритных огней со штатных подфарников в штатные фары ВАЗ 2106

Цель переноса — улучшение внешнего вида автомобиля, повышение безопасности. Не новость, что габаритные огни в подфарниках шестерки еле заметны в сухую летнюю ночь, не говоря уже о слякотной осени и темной заснеженной зимы, когда на бампере скапливается сугробчек, закрывающий подфарники. Габаритный свет в фарах отлично виден в любую погоду.

Для переделки понадобится: Инструмент: — Дрель — Оправка — Клещи для монтажа клемм — Отвертка крестовая — Бокорезы

— Сверла, диаметром от 2мм до 13мм*

Детали: — Гнездо патрона лампочки. Покупаем на барахолке старые убитые фары от ВАЗ-2101 и выдираем оттуда. Цена вопроса 5р./шт. — Патрончики габаритов ВАЗ-2101. Покупаем новые в магазине. 3р./шт. — Фары ВАЗ-2106. Покупаем новые в магазине 100р./шт. — Провод 2м. — Клеммы, типа «мама» 10шт.

Замена подвесного подшипника карданного вала и крестовины на ВАЗ 2101-2107 своими руками

На дорогах любого города можно увидеть тысячи авто ВАЗ. С одной стороны, их крепости можно позавидовать, с другой — машины старого образца всё чаще нуждаются в ремонте.

Что нужно для ремонта подвесного подшипника карданного вала и крестовины?

Одним из вопросов, с которым сталкиваются автомобилисты, стремящиеся научиться и выполнять большинство работ по ремонту авто своими руками, становится ремонт подвесного подшипника карданного вала и крестовины.

Какие понадобятся запчасти? Для начала стоит купить подвесной подшипник, предварительно его проверив. Важно, чтоб он прокручивался без «зацепа». Резина же обязана быть не «деревянной», а эластичной и довольно мягкой.

Если материал окажется жёстким, то при движении машины на кузов от карданного вала будет передаваться вибрация. Крестовину купите «родную», не забыв также о стопорных кольцах, которые часто деформируются или же вовсе ломаются.

Желательно докупить гайки и болты крепления карданного вала.

Инструменты. Для замены крестовины и подшипника нужны: торцевые ключи (13, 27), рожковые ключи (12, 13), молоток, медная или алюминиевая наставка, стяжной съёмник, сжимные пассатижи, фланец эластичной муфты. Работы лучше проводить в яме.

Как заменить крестовину и подвесной подшипник карданного вала?

1. Снимите с авто карданный вал. Взяв ключ №13, открутите два болта, которые крепят к поперечной опоре подвесной подшипник. Затем открутите гайки, крепящие к хвостовику заднего моста сам кардан.

2. Сняв кардан, обязательно проставьте метки керном или зубилом на всех до единой его запчастях. Это очень важно! Сборку этой части двигателя нужно будет провести в полном соответствие ваших меток, иначе вибрации или биения кардана не удастся избежать.

3. Начните ремонтные работы с замены крестовины. Снимите при помощи пассатижей все стопорные кольца, а затем аккуратно установите кардан таким образом, чтобы крестовина очутилась «на весу».

3. Возьмите оправку и молоток и выбейте чашку крестовины.

4. Разверните кардан, снимите чашку, а следующую чашечку выбейте. Вбить их обратно будет очень легко.

5. Зачистите проушины кардана от грязи и ржавчины и прочистите канавки под все стопорные кольца.

6. Следующий этап — установка крестовины. Снимите с двух сторон от неё чашки и заправьте в проушины крестовину. Сдвинув её в одну сторону, очень аккуратно наденьте чашечку, чтобы не рассыпать иголки, находящиеся в ней.

7. Воспользовавшись наставкой из мягкого металла, присадите чашку, ощутив тот момент, когда появится канавка под стопорное кольцо. Установите его и переверните кардан.

8. Затем тоже очень-очень аккуратно сдвиньте навстречу чашке крестовину и наденьте её так же, как и в предыдущем случае, т.е. до появления канавки. Установите стопорное кольцо. На этом этапе будьте очень внимательны, т.к. установить вторую чашку гораздо сложнее, чем первую, особенно если раньше вы с такой работой не сталкивались вовсе. Сложно, но выполнимо. Главное — запастись терпением, тем более, что делаете ремонт для себя.

Статья в тему: Вариаторная коробка передач: что это такое

9. Переходите к замене подвесного подшипника. После того, как крестовина будет снята, вставьте во фланец старой эластичной муфты шлицевой конец кардана. Взяв ключ 27, открутите гайку, которая крепит к переднему валу вилку карданного шарнира.

10. Стяните вилку шарнира при помощи съёмника. Далее осталось лишь снять с вала подвесной подшипник. Как это сделать? Можно обрезать наружное кольцо подшипника и воспользоваться съёмником или же взять и сбить последний с карданного вала.

11. Проведите сборку деталей в обратной последовательности, пользуясь метками. Не забудьте подмять борт гайки вилки от карданного вала.

Ремонт запчастей завершён. Проверьте ход машины, прислушавшись, не появилась ли вибрация, «биение» или другие звуки. Если всё проделали правильно, то машина побежит по дороге легко и плавно.

Как сделать американки на ваз 2107 — Ремонт и обслуживание автомобилей

“Американский стиль” с габаритными огнями, установленными в поворотниках — популярный элемент тюнинга ВАЗ 2114. Провести такую модернизацию совсем несложно, поэтому владельцы “четырнадцатой” производят доработку указателей поворотов самостоятельно.

Есть несколько способов поставить габариты в поворотниках ВАЗ 2114. Но, прежде чем приступить к работе, обратите внимание на один нюанс — соответствие этого элемента тюнинга Правилам дорожного движения.

Улучшил тормоза на ВАЗ 2107, заменив барабанные на дисковые. Рассказываю как

Дисковые тормоза намного лучше барабанных – об этом никто не поспорит. Одной из доработок Жигулей можно смело считать заменой барабанных тормозов на дисковые. Что понадобится для этой доработки и как ее можно реализовать – узнаете из сегодняшней статьи.

Что нужно купить?

Весь этот тюнинг обойдется в 5 тысяч рублей. А понадобится:

► Тормозные диски ВАЗ 2109 – 2 шт. ► Комплект передних колодок ВАЗ 2109,► Тормозные шланги, трубки и прочие соединительные элементы для жидкости,► Проставки, ► Ремонтный комплект редуктора и новое масло,► Шпильки колес – подойдут от ГБЦ ВАЗ 2109,

► Планшайба для крепления суппортов – 2 шт.

В процессе работы может понадобиться что угодно, поэтому лучше иметь в запасе друга с машиной.

Порядок выполнения

В первую очередь вывешиваем заднюю ось, снимаем колеса, разбираем тормоза и вытаскиваем полуоси.

Пробуем поставить диски на полуоси – не получится. Везем к токарю и дорабатываем. Далее навариваем на полуось колесные шпильки.

Меняем ремонтный комплект заднего моста и устанавливаем планшайбу. Для тех, кто не понял, как она выглядит – можно изготовить самостоятельно, опираясь на фото:

После ее монтажа, можно собирать полуоси, надевать тормозные диски и суппорта.

Остается срастить тормозные трубки и придумать, как будет работать ручной тормоз. Вообще, эта система без него, поэтому если он вам нужен, вам придется искать задние дисковые тормоза от другой модели авто.

Кроме того, здесь не поможет «колдун», потому как задние колеса будут срабатывать раньше. Так что, его нужно либо заменить, либо доработать и отрегулировать под новую тормозную систему. Иначе зимой сыграет злую шутку в повороте.

Но несмотря на недостатки, преимущество, определенно, есть. Автомобиль лучше стал отзываться на тормозную педаль, что является несомненным плюсом для Жигулей.

За интересными и актуальными новостями автомобильного мира заходите на сайт Автоновости №1, на канал в Telegram и паблик в .

Как сделать американки на ваз 2107

Как правильно сделать американки на ВАЗ-2107

Владельцы ВАЗ-2107 часто стремятся сделать свои машины более стильными. С этой целью их тюнингуют и, в числе прочего, устанавливают американки. Так называют схему, при которой поворотные сигналы горят постоянно, то есть выполняют функцию габаритов. Также они используются и по прямому назначению – указывают, в какую строну водитель планирует ехать. Как оснастить классические жигули данной системой, расскажем далее.

Законна ли американка

В соответствии с поправками, внесенными в действующие ПДД и вступившими в силу еще в 2006 году, требования к осветительным приборам, устанавливаемым на автомашины, стали заметно более суровыми.

С того момента представители Госавтоинспекции получили возможность штрафовать всех, кто управляет автомобилями, имеющими габаритные огни, не отвечающие актуальным ГОСТам.

Кончено, по большей мере инспекторы не обращают внимания на нестандартно работающие фары. Тем не менее стоит понимать, что любой, кто сделает рассматриваемые фонари на своей машине, может оказаться привлеченным к административной ответственности.

Правонарушение квалифицируется по статье 12.5 КоАП. Здесь очень четко написано, что передвижение на транспортном средстве, оснащенном габаритами, чей цвет и режим работы противоречит требованиям, запрещено. Приведены нормативы в «Основных положениях», на базе которых осуществляется допуск машин к эксплуатации.

Административный кодекс предусматривает за нарушение следующие санкции:

Последнее наказание выглядит несколько сомнительным, ведь фары вряд ли кто-нибудь осмелится снимать, но, тем не менее, остальные кары довольно реальны. Потому рекомендуем хорошенько подумать: нужна ли вам американка?

Суть переделки

Если вам все ни по чем, то расскажем поподробнее, как модернизировать поворотники классического автомобиля ВАЗ, чтобы они выполняли еще и функцию габаритов. Стоит отметить, что данный стандарт имеется только в одной стране мира – Соединенных Штатах.

Принцип работы схемы такой – огни горят постоянно как габариты. Однако когда водитель намеревается повернуть, один из них начинает мигать. Сама схема проста – руководствуясь ею, изменения сделают все, кто имеет хоть элементарные представления об электромеханике.

Что потребуется

Для американки, прежде всего, потребуется реле – подойдет рабочее автомобильное для ВАЗ или любое другое, продающееся на радиорынках.

Из материалов нужны:

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.

Нюансы

Номера контактов реле обозначены на схеме. Провода к ним необходимо припаивать. Крайне важно каждый конец тщательно заизолировать (окрасьте лаком или натяните термотрубки). С противоположной стороны припаяйте клеммы. Кабели проложите аккуратно через общий пучок.

Последний этап

Под конец необходимо установить кнопку включения (при желании вы можете добавить к ней индикатор питания). Далее систему проверяют на работоспособность.

Как сделать американки на ваз 2107

Наверное довольно многие владельцы ваз 2107 задумывались и наблюдали как сделать американские габариты в прицепи нет нечего сложного и минимум средств.
Нам будит нужно:
1) Гнездо под 2х контактную лампочку 2 штуки.
(подходит от приоры)
2) 2х контактная лампочка по 12v 2 штуки.
3) Изолента.
4) Желание прямые руки и светлая голова.
Принцип работы:
1)Отрезаем старое гнездо от 1 контактной лампы и устанавливаем, наше 2х контактное.
2)Устанавливаем 2х контактную лампочку в гнездо.
3)Теперь берем проводим провод от габаритов к нашей 2х контактной лампочке(смотрим фото)

4) Также устанавливаем сами провода от поворотника (смотрим фото)

Теперь когда вы будите включать поворотник то он будит моргать ярче чем наши американские габариты(смотрим видео)

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку
Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Плюс взял от кнопки света, там есть постоянные 12в

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817
3. Реле 5-ти контактное обычное автомобильное — 2шт
3. Клеммы для реле — 2шт
4. Круглые клеммы — 2 шт
5. Провод — 4м. (цветные) я брал по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

Как сделать американки на ваз 2107

Наверное довольно многие владельцы ваз 2107 задумывались и наблюдали как сделать американские габариты в прицепи нет нечего сложного и минимум средств.
Нам будит нужно:
1) Гнездо под 2х контактную лампочку 2 штуки.
(подходит от приоры)
2) 2х контактная лампочка по 12v 2 штуки.
3) Изолента.
4) Желание прямые руки и светлая голова.
Принцип работы:
1)Отрезаем старое гнездо от 1 контактной лампы и устанавливаем, наше 2х контактное.
2)Устанавливаем 2х контактную лампочку в гнездо.
3)Теперь берем проводим провод от габаритов к нашей 2х контактной лампочке(смотрим фото)

4) Также устанавливаем сами провода от поворотника (смотрим фото)

Теперь когда вы будите включать поворотник то он будит моргать ярче чем наши американские габариты(смотрим видео)

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку
Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Плюс взял от кнопки света, там есть постоянные 12в

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817
3. Реле 5-ти контактное обычное автомобильное — 2шт
3. Клеммы для реле — 2шт
4. Круглые клеммы — 2 шт
5. Провод — 4м. (цветные) я брал по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

как сделать американки на ваз 2107

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку
Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Плюс взял от кнопки света, там есть постоянные 12в

Наверное довольно многие владельцы ваз 2107 задумывались и наблюдали как сделать американские габариты в прицепи нет нечего сложного и минимум средств.
Нам будит нужно:
1) Гнездо под 2х контактную лампочку 2 штуки.
(подходит от приоры)
2) 2х контактная лампочка по 12v 2 штуки.
3) Изолента.
4) Желание прямые руки и светлая голова.
Принцип работы:
1)Отрезаем старое гнездо от 1 контактной лампы и устанавливаем, наше 2х контактное.
2)Устанавливаем 2х контактную лампочку в гнездо.
3)Теперь берем проводим провод от габаритов к нашей 2х контактной лампочке(смотрим фото)

4) Также устанавливаем сами провода от поворотника (смотрим фото)

Теперь когда вы будите включать поворотник то он будит моргать ярче чем наши американские габариты(смотрим видео)

Материалы и инструменты для изготовления:
— конденсаторы с характеристиками 1000 мкФ Х 16В (LZ);
— диоды типа 1N5819;
— соединительная колодка штырьевого типа (КСШ 1*0.75);
— соединительная колодка с гнездами (КСГ 1*0.75);
— соединительная колодка штырьевого типа (КСШ 2*0.75);
— соединительная колодка с гнездами (КСГ 2*0.75);
— провода к колодкам. Всего этого потребуется по два экземпляра;
— само собой понадобится паяльник с припоем, ножницы и другие инструменты.

Шаг первый. Схема устройства
Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.

youtube видео

https://www.drive2.ru/r/lada/1055812/ ссылка на драйве)

ПОХОЖИЕ ВИДЕОРОЛИКИ

Внешний вид/доработки по мелочи/дневник жигуля

РЕКЛАМА и Сигны В Личку. Камера отжила своё, выбросил в этот же день. Внешний вид/доработки по мелочи/дневник жигуля/новая БИТАЯ МАШИНА ссылка на газ упор: https://www.drive2.ru/l/3018674/ https://vk.com/russianlow >

Тонировка заднего стекла автомобиля своими руками. Видео инструкция

Видео инструкция о том, как качественно затонировать заднее стекло автомобиля своими руками. Профессиональная тонировка заднего стекла.

Замена лампочек на панели приборов «ВАЗ»

Разрезали баллоны.( цилиндрический и тороидальный). Что внутри? Газобаллонное оборудование

Разрезали баллоны.( цилиндрический и тороидальный). Что внутри? Газобаллонное оборудование. Купить баллоны Torelli : https://mln.com.ua/ballony/?set_filter=y&arrFilter_159_336913281=Y Группа Facebook : https://www.facebook.com/milanoua

Лью в бак ацетон)

ВАЗ 2105 — замена ламп P21W на светодиодные. Тест-сравнение

стоп-сигналы, поворотники, противотуманки и задний ход. Все лампы p21w — https://goo.gl/q6V8FY 1156-P21W рекомендую — https://goo.gl/MznUPS Автотовары — http://ali.pub/k89jz Горящие товары — http://ali.pub/f1vx0 TMALL Доставка из России — http://ali.pub/rs2aw ВК: https://vk.com/kita_shopping_club ОК: http://ok.ru/group/54940897378320 f: https://www.facebook.com/groups/kitashopping Blog: http://kitashoppingblogs.blogspot.com DRIVE2: https://www.drive2.ru/users/sckh/#blog ################ Видео Инструкция КЭШБЕКА: https://youtu.be/mY7S2zZv8w0 ################ Моя партнёрка YOUTUBE: http://join.air.io/kita_shopping

7 Привычек Вождения, Которые Разрушают Вашу Машину и Опустошают Кошелек

Подпишитесь на AdMe: http://goo.gl/DgUonf —————————————————————————————- Как сделать вождение автомобиля легким и безопасным занятием? Как научиться плавно тормозить? Вот несколько простых водительских лайфхаков, которые должен знать каждый, чтобы стать настоящим профессионалом. —————————————————————————————- Мы в социальных сетях: Facebook: https://www.facebook.com/www.adme.ru/. 5-Minute Crafts на Youtube: https://www.goo.gl/8JVmuC —————————————————————————————- Больше классных статей и видео на http://adme.ru/

КАК ОБМАНЫВАЮТ ПЕРЕКУПЫ. Ремонт торпеды

Надеюсь, уважаемый зритель поймет, что торпеда была отремонтирована самым дешевым методом только для съемок данного ролика) Естественно, подушки безопасности можно было поставить назад, но это не наш выбор, а владельца. А то дизлайками еще закидают)

[hackmyth] КАК ГАЗ УБИВАЕТ ВАШ ДВИГАТЕЛЬ

Кто хочет поддержать проекты, то отправляйте финансовую помощь для канала с пожеланием на что, через Paypal на пользователя info@yogaclub.cz или через Donationalerts Ссылочка для поддержки вот: http://www.donationalerts.ru/r/test4drive В сообщении к финансам пишите на какой проект и в соответствии с финансами будем двигаться. Здесь у нас — Пежо 406 уже три машины у каждого свое, семейка Рено Мастер-Ниссан Интерстар-Опель Мовано. смотрите Пока работаем по своему плану. Саксо закончен.

Убираем ржавчину на дверях авто как убрать ржавчину body repair

ремонт дверей авто. удаление ржавчины. Шлифовка. Грунтовка.

https://www.drive2.ru/r/lada/1055812/ ссылка на драйве)

TheBoomerangl: Как так сделать!? Полиция за это дело не штрафует!?

Ro Po: Это обычные 2×контактные лампы один плюс на габарит другой на поворотник

I Sh: Это не американки.

иван александров: у меня так же на семёрке

Виталий Козарезов: Федя, красава! Давай дальше тюнь.

Press CTRL+D to add the page to the bookmarks.
Нажмите CTRL+D, чтобы добавить страницу в закладки.

Video on this topic

ваз 2107 американки

https://www.drive2.ru/r/lada/1055812/ ссылка на драйве)

Блоу-офффффф в ВАЗ 2107.

Дневник Жигуля | АМЕРИКАНКИ на ваз | Классика

В этом видео мы отрегулируем патрубки охлаждаемой жидкости, заменим бензиновый фильтр, поставим решетку.

Поддержите видео! поделись и поставь лайк (to be continued) https://vk.com/paren_s_zavoda_youtube?w=wall-151577488_169 схема подключения в.

дешевые американки на ваз 2107

Страница ВКонтакте (https://vk.com/id207815349) Группа ВКонтакте (https://vk.com/club145820789) Инстаграм (https://www.instagram.com/arsentipichnyi/)

Американки на ваз 2107 за 240 рублей

как сделать американки на ваз 2107//боевая классика

КАК СДЕЛАТЬ АМЕРИКАНКИ НА ВАЗ (ЖИГУЛИ) + ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)Измаил

Обзорчик на лампы! На видео показано как сделать американки на ваз,и как подключить ДХО на машине. На видео.

Latest News

Achieve A Perfect Body In A Few Months

Achieving the perfect body is more than attainable with this Fitness Savvy equipment: https://www.fitness-savvy.co.uk/brand/life-fitness/. In today’s society, it can be very challenging staying in shape when you have to deal with a hectic work schedule, your precious little rambunctious kids, obligations to your significant other.
Yes, staying in shape can be quite the challenge but with the right equipment a bit of time management and most of all persistence it is easier now more than ever to get back in shape or for those who are in shape to stay in shape – because it can be straightforward to get out of shape.
A Home Gym: The Ideal Gym
The benefits of having a home gym are significant for many reasons:
You don’t have to compare yourself to others
You don’t have to travel to a gym
You don’t have to pay for some gym membership
You learn to push yourself
You spent a lot for the equipment
You can work at your own time
A home gym may be a bit difficult in the beginning because it can feel very tempting to put it off for tomorrow. However, for those who are able to muster the will and the determination, they will soon discover after that that they will have built up a discipline in themselves that will make getting into shape that much more comfortable. Self-discipline is the first step to getting that perfect body you crave.

Perfect For Your Gym
The fitness savvy equipment is an excellent choice for those looking to stock the recently new gym or old gym with the best in quality equipment. Not only are they made of the best material but our equipment is very affordable for those looking to improve upon their gym.
Visit Our Site Today
Whether you are looking for equipment for your home so that you may exercise in the comfort of your home without the stares and glares from other people or just looking to get better equipment for your gym you can rest your mind at ease doing the equipment we offer is some of the best that you will come across.
At proves that will not break the bank the overall end results of a fit, and toned body will all be worth it in the end. Visit our site today and get the best equipment available.

Как сделать американки на ваз 2107

Как правильно сделать американки на ВАЗ-2107

Владельцы ВАЗ-2107 часто стремятся сделать свои машины более стильными. С этой целью их тюнингуют и, в числе прочего, устанавливают американки. Так называют схему, при которой поворотные сигналы горят постоянно, то есть выполняют функцию габаритов. Также они используются и по прямому назначению – указывают, в какую строну водитель планирует ехать. Как оснастить классические жигули данной системой, расскажем далее.

Законна ли американка

В соответствии с поправками, внесенными в действующие ПДД и вступившими в силу еще в 2006 году, требования к осветительным приборам, устанавливаемым на автомашины, стали заметно более суровыми.

С того момента представители Госавтоинспекции получили возможность штрафовать всех, кто управляет автомобилями, имеющими габаритные огни, не отвечающие актуальным ГОСТам.

Кончено, по большей мере инспекторы не обращают внимания на нестандартно работающие фары. Тем не менее стоит понимать, что любой, кто сделает рассматриваемые фонари на своей машине, может оказаться привлеченным к административной ответственности.

Правонарушение квалифицируется по статье 12.5 КоАП. Здесь очень четко написано, что передвижение на транспортном средстве, оснащенном габаритами, чей цвет и режим работы противоречит требованиям, запрещено. Приведены нормативы в «Основных положениях», на базе которых осуществляется допуск машин к эксплуатации.

Административный кодекс предусматривает за нарушение следующие санкции:

Последнее наказание выглядит несколько сомнительным, ведь фары вряд ли кто-нибудь осмелится снимать, но, тем не менее, остальные кары довольно реальны. Потому рекомендуем хорошенько подумать: нужна ли вам американка?

Суть переделки

Если вам все ни по чем, то расскажем поподробнее, как модернизировать поворотники классического автомобиля ВАЗ, чтобы они выполняли еще и функцию габаритов. Стоит отметить, что данный стандарт имеется только в одной стране мира – Соединенных Штатах.

Принцип работы схемы такой – огни горят постоянно как габариты. Однако когда водитель намеревается повернуть, один из них начинает мигать. Сама схема проста – руководствуясь ею, изменения сделают все, кто имеет хоть элементарные представления об электромеханике.

Что потребуется

Для американки, прежде всего, потребуется реле – подойдет рабочее автомобильное для ВАЗ или любое другое, продающееся на радиорынках.

Из материалов нужны:

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.

Нюансы

Номера контактов реле обозначены на схеме. Провода к ним необходимо припаивать. Крайне важно каждый конец тщательно заизолировать (окрасьте лаком или натяните термотрубки). С противоположной стороны припаяйте клеммы. Кабели проложите аккуратно через общий пучок.

Последний этап

Под конец необходимо установить кнопку включения (при желании вы можете добавить к ней индикатор питания). Далее систему проверяют на работоспособность.

Простые “американские поворотники” своими руками

Постоянно делаю на заказ американки (оранжевые габариты в поворотниках) — решил и себе сделать. Схема найдена в интернете. Реле можно использовать как автомобильное, так и обычное из радиомагазина.

Конденсаторы ставлю 1000 мкФ 16 В — они влияют на время возврата в режим габаритов.

Схема с автомобильным реле

Детали:

Конденсаторы: 1000 мкФ x 16 В (LZ)
Диоды: 1N5819
Реле
Колодка соединительная штырьевая с проводами КСШ 1*0,75
Колодка соединительная гнездовая с проводами КСГ 1*0,75
Колодка соединительная штырьевая с проводами КСШ 2*0,75
Колодка соединительная гнездовая с проводами КСГ 2*0,75
Всё это нужно в 2х экземплярах.

Припаял провода к реле.

Установка на столько проста, что описывать нечего — просто включаем их между проводами поворотников и самими поворотниками. Питание в режиме габаритов подаем на одинарный провод.

Я решил не подключать их к габаритам, а сделать отдельную кнопку, чтобы можно было выключить американки.

Кнопку взял противотуманок. Вот ее схема включения:

Схема кнопки противотуманок.

Питание, массу и подсветку взял с колодки бортовика. (Ваз 2115)

Колодка бортового компьютера

Индикатор тоже подключил

А вот видео работы (сначала с выключенными, потом с подключенными на время съемки к противотуманкам — кнопки еще не было)

Как сделать американки на ваз 2107

Наверное довольно многие владельцы ваз 2107 задумывались и наблюдали как сделать американские габариты в прицепи нет нечего сложного и минимум средств.
Нам будит нужно:
1) Гнездо под 2х контактную лампочку 2 штуки.
(подходит от приоры)
2) 2х контактная лампочка по 12v 2 штуки.
3) Изолента.
4) Желание прямые руки и светлая голова.
Принцип работы:
1)Отрезаем старое гнездо от 1 контактной лампы и устанавливаем, наше 2х контактное.
2)Устанавливаем 2х контактную лампочку в гнездо.
3)Теперь берем проводим провод от габаритов к нашей 2х контактной лампочке(смотрим фото)

4) Также устанавливаем сами провода от поворотника (смотрим фото)

Теперь когда вы будите включать поворотник то он будит моргать ярче чем наши американские габариты(смотрим видео)

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку
Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Плюс взял от кнопки света, там есть постоянные 12в

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817
3. Реле 5-ти контактное обычное автомобильное — 2шт
3. Клеммы для реле — 2шт
4. Круглые клеммы — 2 шт
5. Провод — 4м. (цветные) я брал по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

как сделать американки на ваз 2107//боевая классика

Для просмотра онлайн кликните на видео ⤵

Установка Американок на ВАЗ 2105-2107 Подробнее

АМЕРИКАНКИ ЗА 10 МИНУТ! СМОЖЕТ КАЖДЫЙ!! Подробнее

АМЕРИКАНКИ за 150руб на ваз 2105-2107 самый ПРОСТОЙ способ Подробнее

Габарит в поворотниках. Американка как сделать? Установка габаритов в поворотники. Как сделать? Подробнее

АМЕРИКАНКИ НА ЖИГУ | ГРАМОТНЫЙ ТЮНИНГ Подробнее

АМЕРИКАНКИ на Ваз 2107 за 200р Подробнее

американки на ваз 2107 Подробнее

АМЕРИКАНКИ НА ваз 2107 за 370р ДХО на ваз 2105-2107 своими руками Подробнее

Американские габариты на классику Подробнее

ЧЕХОСЛОВАЦКИЕ ФАРЫ | АМЕРИКАНКИ Подробнее

ВАЗ 2107.Делаем ПРАВИЛЬНЫЕ АМЕРИКАНКИ Подробнее

Внешний вид/доработки по мелочи/дневник жигуля Подробнее

«ЖЕСТКАЯ» ТОНИРОВКА ЗА 250Р/СВОИМИ РУКАМИ. Подробнее

Как сделать Американские габариты в поворотниках на любом авто?Очень Ярко.Просто.Быстро. Подробнее

АМЕРИКАНКИ НА ДВЕНАШКУ КУПЕ Подробнее

ТРИ ВАРИАНТА LED ДХО/DRL по ГОСТу для АВТО старых моделей. УСТАНОВКА, ПОДКЛЮЧЕНИЕ. Подробнее

#40 Тачка на прокачку Ваз 2107 Pride Car Audio Подробнее

бесшумные замки ваз 2107 (часть 1) Подробнее

ангельские глазки ваз 2107 (семерка). Обзор моей машины Подробнее

как сделать американки на ваз 2107

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку
Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Плюс взял от кнопки света, там есть постоянные 12в

Наверное довольно многие владельцы ваз 2107 задумывались и наблюдали как сделать американские габариты в прицепи нет нечего сложного и минимум средств.
Нам будит нужно:
1) Гнездо под 2х контактную лампочку 2 штуки.
(подходит от приоры)
2) 2х контактная лампочка по 12v 2 штуки.
3) Изолента.
4) Желание прямые руки и светлая голова.
Принцип работы:
1)Отрезаем старое гнездо от 1 контактной лампы и устанавливаем, наше 2х контактное.
2)Устанавливаем 2х контактную лампочку в гнездо.
3)Теперь берем проводим провод от габаритов к нашей 2х контактной лампочке(смотрим фото)

4) Также устанавливаем сами провода от поворотника (смотрим фото)

Теперь когда вы будите включать поворотник то он будит моргать ярче чем наши американские габариты(смотрим видео)

Материалы и инструменты для изготовления:
— конденсаторы с характеристиками 1000 мкФ Х 16В (LZ);
— диоды типа 1N5819;
— соединительная колодка штырьевого типа (КСШ 1*0.75);
— соединительная колодка с гнездами (КСГ 1*0.75);
— соединительная колодка штырьевого типа (КСШ 2*0.75);
— соединительная колодка с гнездами (КСГ 2*0.75);
— провода к колодкам. Всего этого потребуется по два экземпляра;
— само собой понадобится паяльник с припоем, ножницы и другие инструменты.

Шаг первый. Схема устройства
Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.

youtube видео

https://www.drive2.ru/r/lada/1055812/ ссылка на драйве)

ПОХОЖИЕ ВИДЕОРОЛИКИ

Внешний вид/доработки по мелочи/дневник жигуля

РЕКЛАМА и Сигны В Личку. Камера отжила своё, выбросил в этот же день. Внешний вид/доработки по мелочи/дневник жигуля/новая БИТАЯ МАШИНА ссылка на газ упор: https://www.drive2.ru/l/3018674/ https://vk.com/russianlowclassics Группа RLC ВЛАДЕЛЕЦ ГРАНТЫ:https://vk.com/id76722865 INSTAGRAM: https://www.instagram.com/_nadezhin_/ ВК: https://vk.com/nikolas_nadezhin FACEBOOK: https://www.facebook.com/nikita.nadezhin.1?ref=bookma.. music:Droeloe feat. Nevve – Jump *******Giraffe Squad – Wait for Me *******Miss Daisy Kong Collective *******Open Ocean – All we’ve left behind

Тонировка заднего стекла автомобиля своими руками. Видео инструкция

Видео инструкция о том, как качественно затонировать заднее стекло автомобиля своими руками. Профессиональная тонировка заднего стекла.

Замена лампочек на панели приборов «ВАЗ»

Разрезали баллоны.( цилиндрический и тороидальный). Что внутри? Газобаллонное оборудование

Разрезали баллоны.( цилиндрический и тороидальный). Что внутри? Газобаллонное оборудование. Купить баллоны Torelli : https://mln.com.ua/ballony/?set_filter=y&arrFilter_159_336913281=Y Группа Facebook : https://www.facebook.com/milanoua

Лью в бак ацетон)

ВАЗ 2105 — замена ламп P21W на светодиодные. Тест-сравнение

стоп-сигналы, поворотники, противотуманки и задний ход. Все лампы p21w — https://goo.gl/q6V8FY 1156-P21W рекомендую — https://goo.gl/MznUPS Автотовары — http://ali.pub/k89jz Горящие товары — http://ali.pub/f1vx0 TMALL Доставка из России — http://ali.pub/rs2aw ВК: https://vk.com/kita_shopping_club ОК: http://ok.ru/group/54940897378320 f: https://www.facebook.com/groups/kitashopping Blog: http://kitashoppingblogs.blogspot.com DRIVE2: https://www.drive2.ru/users/sckh/#blog ################ Видео Инструкция КЭШБЕКА: https://youtu.be/mY7S2zZv8w0 ################ Моя партнёрка YOUTUBE: http://join.air.io/kita_shopping

7 Привычек Вождения, Которые Разрушают Вашу Машину и Опустошают Кошелек

Подпишитесь на AdMe: http://goo.gl/DgUonf —————————————————————————————- Как сделать вождение автомобиля легким и безопасным занятием? Как научиться плавно тормозить? Вот несколько простых водительских лайфхаков, которые должен знать каждый, чтобы стать настоящим профессионалом. —————————————————————————————- Мы в социальных сетях: Facebook: https://www.facebook.com/www.adme.ru/. 5-Minute Crafts на Youtube: https://www.goo.gl/8JVmuC —————————————————————————————- Больше классных статей и видео на http://adme.ru/

КАК ОБМАНЫВАЮТ ПЕРЕКУПЫ. Ремонт торпеды

Надеюсь, уважаемый зритель поймет, что торпеда была отремонтирована самым дешевым методом только для съемок данного ролика) Естественно, подушки безопасности можно было поставить назад, но это не наш выбор, а владельца. А то дизлайками еще закидают)

[hackmyth] КАК ГАЗ УБИВАЕТ ВАШ ДВИГАТЕЛЬ

Кто хочет поддержать проекты, то отправляйте финансовую помощь для канала с пожеланием на что, через Paypal на пользователя info@yogaclub.cz или через Donationalerts Ссылочка для поддержки вот: http://www.donationalerts.ru/r/test4drive В сообщении к финансам пишите на какой проект и в соответствии с финансами будем двигаться. Здесь у нас — Пежо 406 уже три машины у каждого свое, семейка Рено Мастер-Ниссан Интерстар-Опель Мовано. смотрите Пока работаем по своему плану. Саксо закончен.

Убираем ржавчину на дверях авто как убрать ржавчину body repair

ремонт дверей авто. удаление ржавчины. Шлифовка. Грунтовка.

https://www.drive2.ru/r/lada/1055812/ ссылка на драйве)

TheBoomerangl: Как так сделать!? Полиция за это дело не штрафует!?

Ro Po: Это обычные 2×контактные лампы один плюс на габарит другой на поворотник

I Sh: Это не американки.

иван александров: у меня так же на семёрке

Виталий Козарезов: Федя, красава! Давай дальше тюнь.

Press CTRL+D to add the page to the bookmarks.
Нажмите CTRL+D, чтобы добавить страницу в закладки.

Video on this topic

ваз 2107 американки

https://www.drive2.ru/r/lada/1055812/ ссылка на драйве)

Блоу-офффффф в ВАЗ 2107.

Дневник Жигуля | АМЕРИКАНКИ на ваз | Классика

В этом видео мы отрегулируем патрубки охлаждаемой жидкости, заменим бензиновый фильтр, поставим решетку.

Поддержите видео! поделись и поставь лайк (to be continued) https://vk.com/paren_s_zavoda_youtube?w=wall-151577488_169 схема подключения в.

дешевые американки на ваз 2107

Страница ВКонтакте (https://vk.com/id207815349) Группа ВКонтакте (https://vk.com/club145820789) Инстаграм (https://www.instagram.com/arsentipichnyi/)

Американки на ваз 2107 за 240 рублей

как сделать американки на ваз 2107//боевая классика

КАК СДЕЛАТЬ АМЕРИКАНКИ НА ВАЗ (ЖИГУЛИ) + ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)Измаил

Обзорчик на лампы! На видео показано как сделать американки на ваз,и как подключить ДХО на машине. На видео.

Latest News

Achieve A Perfect Body In A Few Months

Achieving the perfect body is more than attainable with this Fitness Savvy equipment: https://www.fitness-savvy.co.uk/brand/life-fitness/. In today’s society, it can be very challenging staying in shape when you have to deal with a hectic work schedule, your precious little rambunctious kids, obligations to your significant other.
Yes, staying in shape can be quite the challenge but with the right equipment a bit of time management and most of all persistence it is easier now more than ever to get back in shape or for those who are in shape to stay in shape – because it can be straightforward to get out of shape.
A Home Gym: The Ideal Gym
The benefits of having a home gym are significant for many reasons:
You don’t have to compare yourself to others
You don’t have to travel to a gym
You don’t have to pay for some gym membership
You learn to push yourself
You spent a lot for the equipment
You can work at your own time
A home gym may be a bit difficult in the beginning because it can feel very tempting to put it off for tomorrow. However, for those who are able to muster the will and the determination, they will soon discover after that that they will have built up a discipline in themselves that will make getting into shape that much more comfortable. Self-discipline is the first step to getting that perfect body you crave.

Perfect For Your Gym
The fitness savvy equipment is an excellent choice for those looking to stock the recently new gym or old gym with the best in quality equipment. Not only are they made of the best material but our equipment is very affordable for those looking to improve upon their gym.
Visit Our Site Today
Whether you are looking for equipment for your home so that you may exercise in the comfort of your home without the stares and glares from other people or just looking to get better equipment for your gym you can rest your mind at ease doing the equipment we offer is some of the best that you will come across.
At proves that will not break the bank the overall end results of a fit, and toned body will all be worth it in the end. Visit our site today and get the best equipment available.

как сделать американки на ваз 2107//боевая классика

Ебнутый способ будет и много гемора

MaxiShow Hace 11 meses

адилет шайлообеков Hace un año

Если лампочка загорится че опять разобрать?

Mrshare games Hace un año

Татар малае блэээт молодец та инде узен)

Move CarX Drift Hace un año

нахера фару разобрали?

Саня Серябряков Hace un año

Ебать ты дебил в жопе себе дырку сделай там намного проще

Senan Alishzade Hace un año

Senan Alishzade Hace un año

ShaamsY Hace un año

Аслан Асланов Hace un año

Ну ты и гавно. Че ты там бубнишь

ShaamsY Hace un año

Владимир Попов Hace un año

А не проще купить 3х контактную лампочку,хркнь а не видео!

Махмуд Шахов Hace 11 meses

Честно уважаю пацанов которые с жигами возятся, но ты сложно все это замутил, я вчера себе сделал тоже с трехконтактной лампой, за 370 р и даже фару не снимал, посмотри моё видео у меня на канале, а так лайк что заморочился

ShaamsY Hace un año

я с тобой полосностью согласен,но как вариант можно рассматривать и к тому же материалы нам достались на халяву,финансовых потерь не было XD

Владимир Попов Hace un año

ilyas Rahmat Так это дешевле чем потом герметик покупать чтобы стекло поставить и намного меньше заморочек.
