Как прозвонить пины на авто

Как найти обрыв и короткое замыкание в проводке автомобиля

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

Также рекомендуется проверить все точки крепления «массы».

Схемы реле и предохранителей для автомобилей LADA:

Приборы для поиска неисправностей в электропроводке

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

Как найти обрыв проводки в автомобиле

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

Как найти короткое замыкание в проводке автомобиля

Осматриваем весь участок цепи на наличие повреждений.

Технологическая инструкция АВТОВАЗа

Ниже представлены общие методы проверки целостности электрических цепей, проверки на наличие замыканий с использованием омметра и вольтметра.

Проверка целостности электрической цепи

Потеря целостности электрической цепи может быть вызвана следующими причинами:

Проверку целостности цепи выполнять в следующей последовательности:

Проверка замыкания цепи на «массу»

Проверку выполнять в следующей последовательности:

Чтобы избежать повреждения клеммы, пробник должен подключаться с помощью щупа заданного диаметра, соответствующего размеру контакта в ответной колодке.

Проверка замыкания цепи на бортовую сеть

Проверку выполнять в следующей последовательности:

Чтобы избежать повреждения клеммы, пробник должен подключаться с помощью щупа заданного диаметра, соответствующего размеру контакта в ответной колодке.

Измерение напряжения на контактах жгута проводов

Проверку выполнять в следующей последовательности:

Чтобы избежать повреждения клеммы, плюсовой шнур вольтметра должен иметь щуп заданного диаметра, соответствующий размеру контакта в ответной колодке.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Источник

Как правильно проверить проводку в автомобиле мультиметром

Количество электроники в современных автомобилях из года в год растет, а это означает, что провода в них находятся, практически, повсюду. Для того чтобы они не мешали эксплуатации и стильному интерьеру автомобиля, их связывают и укладывают в специальные каналы вдоль боков, потолка и пола автомобиля, а сверху закрывают отделочными панелями, ковровым покрытием и обивкой.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Эти жгуты проводов проходят через узкие каналы, и часто подвергаются вибрации и механическим нагрузкам, что может вывести один или несколько из них из строя. Когда это происходит, все оборудование, которое питается от поврежденного провода, перестает работать. Чтобы справиться с проблемой автолюбитель должен знать, как прозвонить проводку в машине мультиметром, для быстрого и эффективного восстановления ее работоспособности.

Причины возникновения сбоев в работе проводки автомобиля

Электрическая система автомобиля имеет основные цепи зарядки для запуска и зарядки аккумуляторной батареи, а также дополнительные: электрическое освещение, электродвигатели, датчики, магнитные замки, стереосистема и компьютер. Все цепи размыкаются и замыкаются переключателями или реле (дистанционными переключателями, управляемыми электромагнитами).

Ток в цепи течет по одному кабелю батареи через компонент, находящийся под напряжением, и попадает в батарею через металлический корпус автомобиля. Корпус подключается к клемме заземления АКБ толстым кабелем.

В отрицательной (-) системе заземления ток течет от положительной (+) клеммы к работающему компоненту. Компонент заземления кузова автомобиля, подключается к отрицательной (-) клемме аккумуляторной батареи.

На практике встречается довольно много вероятных причин выхода из строя автомобильной проводки. Вот самые частые причины выхода из них:

Как подготовится к тестированию автомобильных проводов

Пред тем как проверить проводку в автомобиле мультиметром, понадобится приготовить обычный цифровой бытовой мультиметр, измерительные щупы, длинную проволоку и зажимы «крокодилы». Также нужно будет иметь руководство по ремонту автомобиля и схему электропроводки.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Наличие электрической схемы цепи значительно упростит диагностику, поможет идентифицировать нагрузки, провода, переключателей и управляющих устройств в цепи. Благодаря чему, пользователь сможет понять, как ток должен течь в цепи, как она защищена, а также, в каком обычно замкнутом или разомкнутом состоянии она находится. Если схемы нет, ее можно купить или скачать из Интернета для конкретной марки автомобиля.

Важно! При изучении схемы потребуется обратить особое внимание на разъемы, соединения, переключатели и компоненты в цепи, где имеется возможный обрыв. Чтобы избежать путаницы, идентифицируют провода по цвету и клеммам, переключателям или нагрузке, к которым они подключены. Тщательно отсоединяют разъемы, чтобы не повредить их. По возможности отсоединяют разъемы датчиков с задней стороны или со стороны проводов.

Проверка реле и предохранителей

Согласно Руководству по ремонту авто устанавливают, какой предохранитель или реле связаны с неработающим оборудованием. Если неработающих компонентов несколько, по схеме подключения определяют общие точки в цепи. Это существенно сузит области поиска неисправности.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Для более точной проверки используют мультиметр в режиме прозвонки. Если предохранитель не звонится, то неисправен. Заменяют сгоревший предохранитель на новый с аналогичными характеристиками.

Визуальный осмотр проводки

Перед тем как прозвонить провода мультиметром в автомобиле, выполняют визуальный осмотр проводки. Для того чтобы найти поврежденный провод, открывают неработающее оборудование автомобиля и находят питающие провода. Во многих случаях для этого потребуется снятие внутренних отделочных панелей. Если провода заключены в гибкую пластиковую трубку, то осторожно снимают ее, чтобы можно было их осмотреть. Если будет определен провод с нарушением изоляции — его нужно будет заменить.

Проверка мультиметром провода на обрыв

Проверка на целостность проводов автомашины должна выполняться с соблюдением правил электробезопасности. В противном случае, исполнитель может получит травму электротоком. Он также должен понимать основы функционирования электрооборудования, для того чтобы правильно выполнить проверку.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Важно! Если автолюбитель испытывает сомнения в своих возможностях работать безопасно в электросетях, то лучше воспользоваться услугами электрика.

Поэтому, чтобы этот тест был успешным, потребуется мультиметр, гаечный ключ, а также фонарик. Перед выполнением теста убеждаются, что отключен источник питания провода.

Настройка мультиметра

Перед тем как найти короткое замыкание в проводке автомобиля, правильно настраивают мультиметр. Он должен быть включен на диапазон измерения в омах. Максимальный предел этого измерения мультиметра — это разомкнутый контур (OL), поскольку при разрыве прибор определяет сопротивление воздушной прослойки между двумя выводами. В некоторых моделях может потребоваться, чтобы пользователь нажимал кнопку непрерывности.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Измерения сопротивления выполняется специальными проводами-щупами: черный вставляется в разъем COM, а красный в разъем АV. Перед началом работ убеждаются, что щупы правильно установлены и закреплены.

Тестирование на обрыв

Если на предохранителе нет напряжения, а сам предохранитель исправен, то потребуется проверить участок цепи между соединением держателя предохранителя и аккумулятором. Например, в этой части цепи может быть плохое соединение с АКБ.

При проверке электрических или электронных компонентов в автомобиле используют цифровой мультиметр с сопротивлением 10 МОм, чтобы предотвратить повреждение автомобильного компьютера и других электрических устройств.

Проверка цепи на обрыв:

Внимание! Для того чтобы это исправить, убеждаются, что линия заземления исправна и не подвержена коррозии. При необходимости устанавливают перемычку для создания надежного хорошего заземления, чтобы определить работоспособность цепи при целостной заземляющей линии.

Изоляция проблемной цепи

Для того чтобы проверить целостность участка цепи, который вызывает сомнение в работоспособности, нужно изолировать этот участок от остальной цепи. Отключают эту часть цепи, отсоединив разъем, переключатель или нагрузку с каждого конца секции, которую нужно протестировать.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Устанавливают измеритель на непрерывность или на самое низкое значение по шкале Ом. Подключают один из выводов цифрового мультиметра к одному концу изолированной цепи, а другой вывод — к другому концу. Если на дисплее отображается «OL» — бесконечное сопротивление, то в этой части цепи имеется разрыв.

Дальше потребуется переместить один из выводов ближе к другому, и вновь проверить сопротивление цепи или прозвонить мультиметром. Сокращают цепь постепенно до тех пор, пока мультиметр не издаст звуковой сигнал.

Важно! Разрыв будет расположен между этой точкой и предыдущей точкой, которую проверили. Если цифровой мультиметр издает звуковой сигнал или на дисплее отображается 0.3 Ом, или аналогичное небольшое значение сопротивления, то значит в цепи нет обрыва.

Тем не менее, если в результате измерения будет получено более высокое сопротивление, то это указывает на слабое или корродированное соединение, клемму или провод. При необходимости проверяют падение напряжения в этой части цепи, чтобы определить причину сбоя.

Проверка цепи свечей зажигания

Кабели свечей зажигания часто выходят из строя, что объясняется экстремальными условиями эксплуатации: перепады температур, вибрация, высокие электрические нагрузки и наличие химических веществ: масла, смазки и охлаждающей жидкости.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Предварительно проверяют провода свечей зажигания на предмет визуальных повреждений: оплавленная или растресканная изоляция.

Если видимых повреждений на проводах нет, то выполняют тест на сопротивление цифровым мультиметром по шкале Ω. Удерживают щупы измерителя на каждом конце кабеля и считывают общее сопротивление на шкале.

Как найти КЗ в проводке автомобиля мультиметром

В автомобильной проводке существует 2 вида короткого замыкания: на питание и на землю. При КЗ на «массу» ток проходит от электроцепи к кузову. В этой ситуации провода, контактируя с кузовом или мотором, греются и теряют защитные характеристики изоляции. Также выходят из строя предохранители, приборы освещения и датчики.

КЗ на питание возникает в жгуте с чрезмерным числом проводов, размещенных близко друг с другом. Протертые или оборванные провода соединяются между собой, образуя аварийную цепь, и включают оборудование, которое в данный момент не нужно. Например, при включении фар, раздается звуковой сигнал. Найти КЗ в отдельной цепи довольно сложно. Для того чтобы упростить диагностику в современных авто применяют схемы электропроводки (EWD) с цветовой кодировкой.

Для проверки КЗ рекомендуется принять меры безопасности, работы проводить в защитных очках. Далее находим автомобильный аккумулятор, отсоединяя положительный кабель от АКБ и размещая таким образом, чтобы его конец не касался оборудования или кабелей.

Определяют неработающее устройство, отсоединяют его питающие провода, предварительно установив их полярность и располагают так, чтобы они ни к чему не прикасались.

Плюсовой провод к блоку предохранителей отключают от панели так, чтобы его конец был свободным. Отрицательный провод от полосы заземления также отсоединяют аналогичным образом. К положительному и отрицательному проводу подключают соответственно щупы омметра, и контролируют показания цифрового мультиметра или аналогового по стрелке. Если первоначально стрелка откинется в сторону, а потом вернется в первоначальное положение, то КЗ в цепи нет. Если стрелка отклонится и останется на месте — в цепи КЗ.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Очевидно, что обычным мультиметром довольно сложно обнаружит этот тип неисправности. Для этого лучше использовать специальный тестер-контроллер CMS для жгута проводов, который позволяет определить, находится ли провод под напряжением, благодаря встроенному датчику.

Диапазон измерения от 0 до 60 В постоянного тока, также может измерять переменный ток. Для этого пользователю не потребуется повреждать оболочку провода, чтобы добраться до проводящего металла. Детектор позволяет быстро обнаружить провод с плохим контактом или плохой проводимостью из-за нарушений изоляции, или других сбоев в целостности конструкции.

Чтение результатов выполнятся на ЖК-экране, а измерительный датчик может проникнуть даже в самые труднодоступные места, поэтому не потребуется делать разборку автомобиля.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Современные автомобили имеют более 1500 проводов различного назначения. Они работают в сложных условиях: при высокой температуре, повышенной вибрации и химически активной среде. Поэтому не удивительно, что какие-то провода часто обрываются или утрачивают целостность изоляционного покрова. В этом случае водителю нужно будет самостоятельно определить место КЗ в цепи с применением мультиметра.

Видео по теме

Источник

Полная прозвонка 12 PIN до блока | Круиз-контроль

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Огромное спасибо этому человеку d-e-a-d за уйму потраченого времени на меня и формирование этого подробного отчёта.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

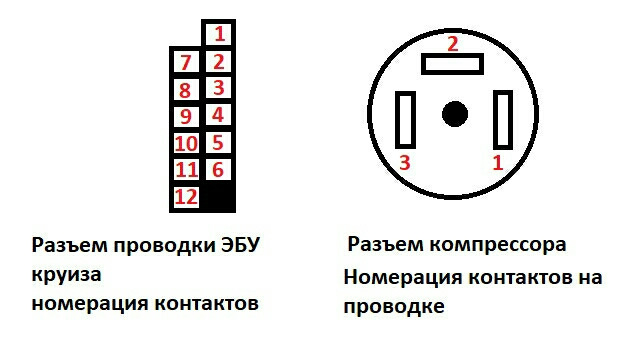

Снимаем разъем с блока круиза, взяли в руку и повернули так как я его нарисовал на картинке, начинаем прозванивать пины, я их подписал так как они должны быть:

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

1 пин) — тут постоянная масса, прозвониваем его на кузов мультиметром в режиме пищалки, должна быть масса обязательно.
2 пин) — не используется.
3 пин) — не используется.
4 пин) — включаем зажигание и на этом пине должно появляться +12 вольт относительно массы (1 и 5 пина или кузова) при нажатии кнопки RES (подпружинена) или FIX (при этом движок рычажка круиза в положении ON)
5 пин) — тут постоянная масса, прозваниваем его на кузов мультиметром в режиме пищалки, должна быть масса обязательно.
6 пин) — этот пин идет прямиком на насос-компрессор на 2 пин его разъема, прозваниваем его мультиметром в режиме пищалки, провод должен звониться, так мы проверим целостность.
7 пин) этот пин идет прямиком на насос-компрессор на 1 пин его разъема, прозвониваем его мультиметром в режиме пищалки, провод должен звониться, так мы проверим целостность.
8 пин) — на этом пине появляется питание +12 вольт относительно массы (1 ли 5 пин разъема либо относительно кузова) при включенном зажигании и при включении круиза (ползунок на рычажке в положение ON) проверьте мультиметром.
9 пин) — тут сидит сигнал с датчика скорости, он очень важен, косвенно его можешь проверить так — вывесить переднее левое колесо, включи нейтраль, мультиметр в режим проверки постоянного напряжения одним концом на этот пин а второй на массу (на 1 или 5 пин либо на кузов), при включенном зажигании если вращать колесо то на этом пине будет напряжение, оно будет меняться примерно в диапазоне 10-11-12 вольт смотря как быстро будешь крутить колесо (не забудь, зажигание надо включить) или просто катнуть машину при включенном зажигании.
10 пин) — тут должно появится +12 вольт при включенном зажигании и зажатой кнопке RES (ползунок в крайнее левое положение которое не фиксируемое под пружинкой), опять же +12 там появится относительно массы 1 или 5 пина либо кузова.
11 пин) — тут мы можем прозвонить концевики педалей, они подключены последовательно. Проверяем так — включаем круиз в положение ON, и этом пин должен звониться на массу (мультиметр одним концом на 11 пин а второй на кузов либо на 1 или 5 пин разъема в режиме пищалки), при этом если нажать на тормоз или сцепление то звониться не должно.
12 пин) — этот пин идет прямиком на насос-компрессор на 3 пин его разъема, прозвоните его мультиметром в режиме пищалки, провод должен звониться, так мы проверим целостность проводки до насоса.

Источник

Как найти короткое замыкание в автомобиле

Что такое мультиметр

Мультиметровый прибор используется в основном для замера напряжения, силы тока и сопротивления в электроцепи и на отдельных ее участках. Проще говоря прибор в одной оболочке, имеет вольтметр, амперметр и омметр.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
Как выглядит прибор

В зависимости от устройства и числа дополнительных опций, его применяют для исследования целостности электрической цепи, контроля и измерения характеристик ее узлов.

Также устройством можно замерять показатели постоянного и переменного тока.

При измерении каждой характеристики (ток, напряжение, сопротивление и прочее) нужно для начала:

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
Конструкция мультиметра

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Используем мультиметр

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:



Зачем нужно прозванивать провода

Процесс прозвонки провода необходим для того, чтобы узнать его функциональность. При помощи простого прибора можно найти обрыв, КЗ, дефекты или увлажнение провода. Профессиональный мультиметр находит расстояние до обрыва.

Проверка провода необходима, когда мастер или домовладелец ищет источник выхода из строя электрических приборов, в том числе бытовых, переносок, розеток. Также провод прозванивают перед монтированием проводки.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
Процесс прозвона поводов



Устройство прибора

Устройства могут различаться по внешнему виду, но принципиально мультиметры делятся на аналоговые аппараты и цифровые приборы.

Аналоговые приборы уже постепенно вытесняются с рынка цифровыми, но в домах у многих домашних мастеров еще можно встретить аналоговые устройства.

Такие аппараты снабжены индикаторным экраном со шкалой и стрелкой. Преимуществом этих моделей является наглядность показа измерений. Отклонение стрелки визуально легче оценить, чем мелькание цифр на электронном табло цифровых приборов. Часто при прозвонке необходимо оценить примерные показатели сопротивления или, вообще, его наличие или присутствие, поэтому аналоговые устройства подходят для большинства практических работ.

Цифровые мультиметры имеют более сложную электронную начинку и цифровой дисплей. Этот тип устройств используют в основном на производстве и в промышленности.

Корпуса всех мультиметров имеют выходы для двух щупов. Это два провода в изоляции, заканчивающиеся иглоподобными металлическими насадками. В ряде случаев на насадки надевают специальные зажимы, так называемые «крокодилы». При выборе прибора нужно особое внимание уделять качеству щупов. От них зависит правильность измерений.

Провода должны быть гибкими с прочной пайкой и хорошо держаться в гнездах устройства. Часто бывает, что внешне эффектные щупы неудовлетворительного качества с плохими техническими характеристиками.



Правила пользования прозвонкой

Единственное правило, которое необходимо запомнить, проводить процесс прозвонки разрешается только в полностью обесточенной цепи.

Вам это будет интересно Трансформатор для сварки

Ниже подробно описано как как проверить провод мультиметром и без него.

Как правильно прозвонить провода (мультиметром и без приборов)

Поэтапный процесс работы:

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
Как подключать щупы

Прозвонить провода можно и без применения мультиметра. Для работы понадобится:

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
Схема устройства с лампочкой

После подготовки инструментов для работы, с их помощью необходимо собрать простую измерительную цепь. При, верно, собранной цепи и в случае исправности провода, лампа будет работать. Если на участке есть дефект, то лампочка не загорится.



Как прозвонить кабель в квартире без мультиметра

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
При отсутствии прибора можно воспользоваться альтернативным способом проверки целостности проводов. Для этого понадобится батарейка 4,5 или 9 В, лампочка от карманного фонарика и пара гибких проводов.

К одной из клемм источника тока присоединяют лампу, к ней один из проводов. Другой провод подключают к другому зажиму батареи. Далее прозвонка осуществляется аналогично проверке мультиметром: при наличии электрического контакта в целом проводе лампа загорается. Такой способ применяется для определения групп линий электропроводки в распределительных коробках, при небольшой длине кабеля.

Прозвонка требует соблюдения техники безопасности. Перед началом необходимо убедиться, что участок цепи обесточен. Автоматический выключатель в распределительном или вводном щите необходимо перевести в положение “выкл”. Инструменты, люминесцентные светильники, бытовую технику с электродвигателями также нужно выключить из сети. Такое оборудование накапливает остаточный заряд, который может повредить измерительный прибор. При измерении нельзя касаться руками оголенных участков провода или кабельной жилы. Это может исказить результаты прозвонки.



Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

Вам это будет интересно Лучшие модели сварочных аппратов

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
Тестер для изоляции мегаомметр

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
Прозвонка проводки через розетку

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
Проверка целостности цепи
Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Вам это будет интересно Особенности импульсного паяльника

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
Прозвонка от АКБ

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике.

Как прозвонить провода в автомобиле

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Как прозвонить длинные кабели

Предыдущими способами прозвонить длинные кабели невозможно. Как прозвонить кабель при значительной длине?

Концы жил соединяют попарно. На другом конце кабеля присоединяют «крокодил», шупом поочередно касаются соседних проводов и жил. Таким способом определяют целостность пары проводников.

При недостатке мощности мультиметра применяют специальные измерительные трансформаторы с несколькими выводами c известным напряжением между каждыми и вольтаметр. Концы проводов соединяют с клеммами трансформатора. Прозвонку осуществляют путем измерения напряжения между экранирующей или армирующей оплеткой и проводом.


Правила безопасности

Основные правила, которые необходимо соблюдать при работе с мультиметром:

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто
Токоизмерительные клещи
В заключении необходимо отметить, пользоваться мультиметром достаточно просто. Необходимо соблюдать все правила безопасности и указания. Это устройство рекомендуется иметь в каждом доме и время от времени определять есть ли наличие короткого замыкания или неисправностей.

Проверка электропроводки

Если с предохранителями все очень просто и вместо сгоревшего достаточно установить новый, то с электропроводкой все намного сложнее. Основным признаком, по которому определяется короткое замыкание в автомобиле, является повторно сгоревший предохранитель, который был только что заменен. Поэтому причину необходимо искать в проводке, используя для этого метод исключения.

Читать дальше: Масло в двигатель форд фьюжн

В этом случае разные потребители поочередно отключаются от проверяемой линии. Одновременно проверяется целостность проводов. Часто место аварии определяется визуально, по следам подгоревшей и оплавившейся изоляции. Однако, некоторые провода спрятаны слишком далеко, например, под панелью приборов, поэтому приоритет в проверке отдается потребителям.

Поиски необходимо выполнять в определенном порядке, при включенном напряжении. Но эта операция будет невозможна при наличии КЗ, поскольку предохранитель сразу же сгорает. Поэтому вместо предохранителя используется потребитель с высокой мощностью, например, лампа на 55 Вт. К ее выводам подключаются провода при помощи клемм. Другие концы проводников подключаются вместо предохранителя, также с помощью клемм. Лампочка подключается последовательно, чтобы ток проходил через нее, а сама она располагается в пределах прямой видимости.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Если в проверяемой линии автомобильной проводки присутствует короткое замыкание, то в момент включения лампочка загорится ярким светом на полную мощность. Когда она подключена к исправной линии, то свечение будет тусклым, поскольку ток на этом участке имеет номинальное значение. Так методом исключения можно поочередно узнать состояние всех потребителей.

Когда обнаруживается неисправный проверяемый потребитель, можно попытаться его отремонтировать. Однако, специалисты рекомендуют не рисковать и установить новую деталь. С замыканием шутить не следует, поскольку в другом случае при несчастливом стечении обстоятельств, может сгореть вся проводка и даже сам автомобиль.

Иногда может возникнуть ситуация, когда все потребители уже проверены, а лампочка все равно светит на полную мощность, то есть, причина все еще не найдена. Это указывает на наличие короткого замыкания в самой проводке, а не в потребителях. В этом случае проверка существенно осложняется, поскольку для доступа ко всем линиям придется демонтировать элементы салона и другие детали.

Тем не менее, тестером, если он есть в наличии, можно проверить участки, находящиеся в свободном доступе и существенно сократить поиски. Эти задачи уже более сложные и требуют вмешательства квалифицированных автомобильных электриков. Кроме того, водителю потребуются знания и навыки разборки и сборки различных элементов авто, правила пользования обычным и специальным инструментом.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» – кузов машины и двигатель. В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

Читать дальше: Диск тормозной передний логан

Также рекомендуется проверить все точки крепления «массы».

Схемы реле и предохранителей для автомобилей LADA:

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Короткое замыкание в машине

Для ответа на вопрос о том, как найти короткое замыкание в автомобиле, первым делом проверьте все предохранители и реле – как правило, при замыкании один из них должен выйти из строя. После обнаружения такого предохранителя или реле – выясните по описанию (на крышке блока предохранителей) к какому узлу он принадлежит. Далее начинайте исследовать этот узел – осмотрите визуально все провода, идущие от него до блока предохранителей.

Как прозвонить пины на авто. Смотреть фото Как прозвонить пины на авто. Смотреть картинку Как прозвонить пины на авто. Картинка про Как прозвонить пины на авто. Фото Как прозвонить пины на авто

Если внешние признаки короткого замыкания в автомобиле не найдены, то установите мультиметр в режим измерения сопротивления, после чего отключите «плюс» проверяемого узла от блока предохранителей и от питаемого им прибора. Затем подключите один контакт мультиметра к плюсовому проводу, второй контакт – к массе. Если короткого замыкания нет, то сопротивление на мультиметре будет равно единице. В противном случае – «плюс» где-то касается «минуса».

Читать также: Исправность двигателя от стиралки

Принцип действия

Для аналогового типа прибора не требуется собственный источник питания. Его принцип работы такой же как у амперметра, и работает аналоговое устройство лучше всего в диапазоне радиоволн и электромагнитных полей. Внутри корпуса прибора находятся индукционные катушки, и когда щупы касаются проводника, то в катушках начинает образовываться ток. Созданное магнитное поле отклоняет индикаторную стрелку на некоторый угол. Величина этого угла зависит от силы возникшего тока, и стрелка по нарисованной шкале указывает значение измерений.

В цифровых приборах размещена текстолитовая печатная плата, на которой расположена цифровая микросхема, отвечающая за обработку полученных данных. Для работы электросхемы и экрана цифровые устройства питаются от батарей или от внешнего источника питания.

Цифровые мультиметры обладают меньшей погрешностью измерений и имеют более точные показатели, чем их аналоговые коллеги.

На передней панели мультиметра имеется переключатель, который выбирает режим измерений. Переключатель задает масштабный коэффициент, определяющий значение на шкале устройства.

Аналоговые приборы имеют два типа шкалы:

Равномерная шкала очень чувствительная к перегрузкам, поэтому на переключателе сначала устанавливают большое значение масштабного коэффициента, который постепенно уменьшают. Логарифмическая шкала лишена этого недостатка и имеет диапазон значений от нуля до бесконечности.

Таким образом, основными узлами мультиметров являются:

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
