Как проверить утечку тока на автомобиле мультиметром приора
Измерение утечки тока аккумулятора.
Решил сегодня измерить утечку тока с аккумулятора.
В любой машине есть минимальный ток утечки, в разных источниках он колеблется от 10 до 80 мА (0,01-0,08А). Сигнализация, магнитола, память контроллера системы вспрыска, приборная панель и пр. Обычно в сумме это все не превышает 60 мА и с такими затратами АКБ прослужит долго, не будет садиться после длительной стоянки.
Измерял всё мультиметром. Для начала нужно выставить в режим измерения тока на 10 А (или 20 А если у кого есть).
Безопаснее мерить ток в разрыве массы (снятой с минуса АКБ). Причем следует проводить измерения подключив прибор, а потом разрывать цепь. В этом случае установившийся ток потребления не изменится
Как определить утечку тока в разрыв массы:
-Подключаем мультиметр одним проводом к АКБ
-Снимаем аккуратно «-» клемму с АКБ
-Другой провод мультиметра подключаем на снятый провод (полярность на цифровом мультиметре не имеет значения)
Можно конечно посмотреть что является основным потребителем, но пока для меня неактуально.
Технология определения утечки тока:
-Подготовьте автомобиль к тестированию(отключите магнитолу, габаритные огни, освещение в салоне и т.д.)
-Через минуту подключите амперметр в разрыв цепи и снимите показания. (особенность автосигнализаций такова, что они становятся на охрану не раньше чем через минуту)
-Как увидели на амперметре ток утечки, то начинаем вытаскивать и ставить обратно по порядку предохранители и реле.
-Станет понятно какая цепь дает утечку, когда ток придет в норму.
Итого получаем, что ток утечки моего авто примерно 40-50 мА, что является вполне приемлимым результатом.
Проверка утечки тока в автомобиле.
Доброго времени суток, уважаемые форумчане!
Решил проверить напряжение в сети автомобиля. Воспользовался мультиметром. До этого еще Интернет почитал. С напряжением все понятно.

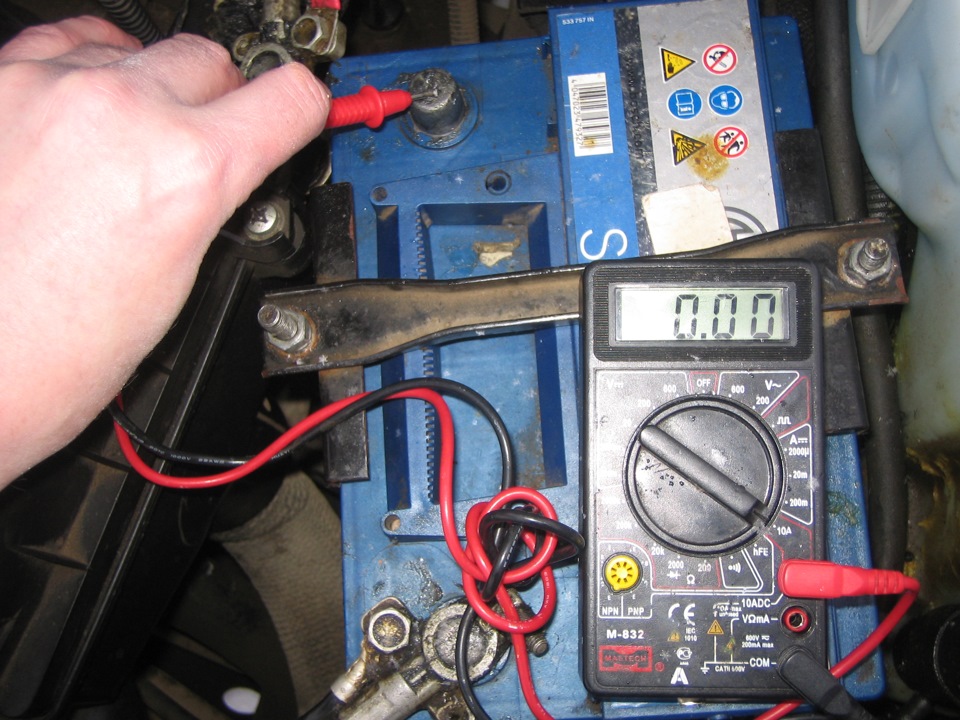

А с проверкой тока утечки ничего непонятно. Вставил в разрыв аккумулятора и клеммы. Выставил 10А. Но показания постоянно — 0.
Подскажите, пожалуйста: что не так делаю? Вроде элементарно и материал до этого почитал, но не получается. Как будто разрыв сети и брелок перестает сигналку «видеть».
Дополнение.
Всем привет! Все советы перепробовал… Такое подозрение, что, действительно, мульт частично не так работает… Все режимы перебрал… Что то не так…
Еще прошу совета: электроклещи для дома вообще нужны?
Лада Приора Седан 2008, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 13
А вот такими перещелкиваниями повредиться ничего не сможет в машине? получается, что методом проб и ошибок! 🙂
Положение селектора мультиметра на 2 против часовой нужно перевести, у него стоит на Амперах, а нужно на миллиамперы. Естественно он 0 показывает, там таких цифр нет, посмотрите вторую половину вот этой моей записи, есть фото, все видно
Во-первых, у тебя на фото ручка мультиметра на вольтах стоит, как же ты собрался ток мерить? Во-вторых, ток утечки надо в разрыве плюсовой клеммы мерить и на 200мА достаточно вполне. В-третьих, красный клемник надо в среднее отверстие ставить
Ну во первых ручка стоит на амперах, просто на целых амперах, а не миллиамперах, во вторых можно мерить и на плюсовой и на минусовой клемме, на плюсовой нужно соблюсти полярность, на минусовой не важно, в третьих красный щуп стоит нормально.
Тогда почему у него ничего не выходит, если по-вашему все норм?
Не слушай предыдущих комметаторов, бред пишут )) откуда там страшная цифра 10 ампер? Мультик на 2 позиции против часовой переставь, на миллиамперы. В моем журнале можешь глянуть в одном из последних событий — перекраска суппортов, поиск утечки тока.
на «+» в разрыв померь
Для начала проверь первый описанный вариант.(переключатель и провод) Не исключён и второй вариант с перегоревшим предом.
Скорее всего в мультике предохранитель сгорел или дорожка
Утечка тока в автомобиле: как проверить мультиметром?
Проверка утечки тока мультиметром в автомобиле — это процедура, которую важно выполнять не только для машин с большим сроком эксплуатации. Водитель каждого авто может столкнуться с ситуацией, когда АКБ вроде бы заряжена, но однажды движок не может заработать из-за того, что она всё-таки села. Одна из причин — как раз утечка тока. Конечно, чаще всего она наблюдается у подержанных машин, потому что наши дорожные условия далеки от идеала, в результате чего слой изоляции проводков перетирается, гнёзда подключения окисляются. С помощью мультиметра вы сможете определить цепь потребления и тот элемент, который даже в нерабочем состоянии садит автомобильный аккумулятор. Сделать это не трудно, тем более что мы расскажем вам всё о том, как найти утечку тока в автомобиле мультиметром.
Всякая ли утечка — плохо?
Утечкой тока называется незапланированный ток, протекающий в электроцепи. Идеальные значения утечки – нулевые, но это не значит, что любая цифра выше 0 — плохо.
Современные автомобили «напичканы» самыми разными приборами: сигнализация, часы, память ЭБУ (электронного блока управления) и многое другое подключено к сети и потребляет электрическую энергию, причем не время от времени, а постоянно. Например, когда авто не работает, начинают функционировать охранные системы. Значит, какая-то утрата электроэнергии, то есть утечка тока, приемлема, главное, чтобы значения не были выше нормы.
Такую норму можно представить как постоянную величину, то есть её можно высчитать, просуммировав потребление каждого элемента в бортовой сети. Представим, что охранная система берет максимум 20 мА, часы 1мА и т.д. Суммарная цифра может доходить до 80 мА (0,08А), но всё зависит от определённого авто.
Например, в легковых машинах к нормальной можно отнести утечку тока максимум в 40мА, если функционирует лишь штатная электроника. При установке дополнительных устройств допустимое значение увеличивается до 80. Сюда как раз относятся колонки, нештатная сигнализация и т.п.
После прочтения этой статьи вы сможете самостоятельно понять, как обстоят дела с вашим автомобилем.
Как найти утечку тока в автомобиле мультиметром: проверяем аккумулятор
Всё, что нужно иметь под рукой: исправный измерительный прибор и гаечный ключ. Тестер должен проверять токи, величина которых минимум 3-5А. Большая часть современных цифровых мультиметров измеряет постоянные токи до 10А, аналоговые до 3А.
Пользоваться мультиметром легко, но советуем прочитать инструкцию по применению к вашей модели, потому что обозначения и другие моменты могут отличаться.
Измеряем общий ток
Зажигание должно быть отключено. Перед поиском утечки сделайте всё так, как если бы ставили машину на стоянку:
Как померить ток утечки мультиметром в автомобиле
Если вы увидели цифру со знаком минус, значит, у вас неправильная полярность, но само значение реальное. Можете просто поменять провода местами.
После подключения смотрим на экран и наблюдаем за цифрами.
Не подключайте тестеры к “-” и “+” на аккумуляторе, иначе получится короткое замыкание. Для машины ничего страшного, а вот мультиметр перестанет работать из-за сгоревшего предохранителя.
Чтобы не держать наконечники тестера своими руками, используйте фиксаторы “крокодил”.
Помните, что, после подключения измерительного прибора включать бортовое оборудование не стоит: ток, который потребляется им, может быть выше максимального диапазона измерения мультиметра, из-за такой нагрузки он сгорит.
Можно проверять и снимать плюсовую клемму автомобильного аккумулятора. Для измерений разницы нет. Но, если осуществлять проверку через положительную клемму и в ходе измерений она соскочит и коснётся корпуса, будет очень нехорошо!
Предположим, на дисплее мультиметра мы увидели цифру 0,44А. Переводим в миллиамперы и получаем 440 мА. Это значение сильно превышает норму, что плохо для АКБ, которая быстро разрядится в случае простоя машины.
Но замер тока утечки мультиметром ещё не завершён. Ничего не снимая, не переключая, нужно подождать минут 5-10. Это связано с тем, что не все узлы автомобильного интеллектуального оборудования снижают потребление энергии сразу после отключения зажигания. Если прошло около десяти минут, но утечка тока осталась прежней, проблема точно есть, необходимо искать причину.
Полезное видео о том, как измерить мультиметром ток утечки в автомобиле:
Поэтапно отключаем потребители
Теперь настало время узнать, как замерить утечку тока в автомобиле мультиметром, чтобы найти опасный потребитель или убедиться, что точно всё в порядке?
Процесс по сути тот же. Режим и диапазон измерений на мультиметре прежние, ничего менять не нужно! Подключение осуществляется таким же способом, но теперь источник потребления нужно исключить из цепи бортовой сети. То есть нештатное оборудование по очереди отключается, при этом нужно смотреть на показание тестера: вынимаете с блока питания все плавкие вставки, если при снятии какого-то предохранителя цифра на дисплее мультиметра опустилась до нормы, значит, вы обнаружили утечку. Теперь остаётся устранить её, для этого внимательно проверьте каждый участок цепи: проводки, клеммы и т.п.
Если вы сняли все предохранители, а значения тестера не поменялось, придётся проверять всю систему проводки: изоляцию, контакты и т.п. Протестируйте генератор и дополнительные потребители: охранные, музыкальные системы и т.п. Часто именно они вызывают утечку.
Главное, не забывайте, что мерить нужно при заглушенном движке!
Важное видео о том, как проверить ток в автомобиле мультиметром и не только:
Рекомендуем начать искать утечку с нештатных приборов. Объясняется это тем, что для него часто нет штатных мест в машине, в результате чего самоделкины прикручивают приборы в подходящие по их мнению места. И это имеет право на существование, ведь хозяин-барин. Но порой некоторые действия вызывают проблемы, в частности, утечку тока.
А что дальше?
Если с нештатным оборудованием всё в порядке, и оно не вызывает утечки, нужно отключать приборы, которые установил производитель. Делать это важно аккуратно. Впрочем, всегда можно отдать своё авто на диагностику специалистам. Упрощает процесс предохранительная колодка, которая по обыкновению имеется в каждом автомобиле. Несмотря на разницу колодок в разных моделях машин их суть работы одинакова: каждый предохранитель отвечает за определённые приборы. Подробности есть в электросхеме вашего автомобиля.
Надеемся, наша статья о том, как мультиметром проверить на утечку тока аккумулятор, была вам полезна. В блоге есть много полезных статей о том, как проверять тестером напряжение и другие параметры в разных приборах.
Желаем безопасных и точных измерений!
Вопрос — ответ
Вопрос: Как найти утечку тока в автомобиле цифровым мультиметром?
Имя: Даниил
Ответ: Для этого можно сначала измерить общий ток, а затем, при выявлении утечки, выполнить поэтапное отключение потребителя для выявления проблемного источника. На мультиметре выбирается функция амперметра и максимальный предел измерения, обычно это 10А.
Вопрос: Как проверить утечку аккумулятора обычным мультиметром прямо на автомобиле?
Имя: Артём
Ответ: После подготовки, в которую включается отключение зажигания, нужно настроить мультиметр: выбрать функцию проверки постоянного тока и наибольший предел измерений. После этого важно правильно подключить провода тестера к АКБ.
Вопрос: Как поэтапно замерить утечку тока в автомобиле мультиметром?
Имя: Камиль
Ответ: Подключение осуществляется таким же способом, как при измерении общего тока, но теперь источник потребления нужно исключить из цепи бортовой сети. То есть нештатное оборудование по очереди отключается, при этом нужно смотреть на показания тестера.
Вопрос: Как быстро измерить ток утечки в автомобиле мультиметром?
Имя: Егор
Ответ: Для точных результатов вам понадобится около 10 минут. После подключения мультиметра к АКБ нужно выждать 5-10 минут. Это связано с тем, что не все узлы автомобильного интеллектуального оборудования снижают потребление энергии сразу после отключения зажигания.
Вопрос: Как правильно померить ток утечки мультиметром?
Имя: Матвей
Ответ: Вот что нужно сделать перед использованием мультиметра: выключить потребители (кондиционер, лампочки и т.п.), отключить зажигание, активировать систему охраны при её наличии, хорошо закрыть двери. Советуем оставить опущенным одно стекло, если вдруг из-за тестирования батареи случайно сработают замки на дверях.
Как проверить утечку тока АКБ мультиметром? Норма утечки тока в автомобиле. Поиск и устранение.
ЭТА СТАТЬЯ БОЛЬШЕ ДЛЯ СЕБЯ, ХОЧУ НА ДОСУГЕ ПРОВЕРИТЬ У СЕБЯ НА OPEL ASTRA GTC.
Если машина очень долго стоит на стоянке и не используется, то после того как водитель повернет ключ в замке зажигания, ничего не произойдет. В процессе может щелкать реле, возможно, оживет даже стартер. Но вращать коленчатый вал он если и будет, то недостаточно. Все это — симптомы разряда аккумуляторной батареи за то время, пока машина находилась на стоянке. Существует норма утечки тока в автомобиле. Но когда АКБ разряжена, данные показатели значительно выше этих нормальных. Давайте рассмотрим, как можно обнаружить утечку тока и устранить эту неисправность.
ПОЧЕМУ САДИТСЯ АККУМУЛЯТОР?
Во время длительной стоянки заряд не должен уходить, однако нужно также учитывать токи утечки. Особенно быстро разряжается батарея в современных авто. Здесь в сеть включено немалое количество различных электронных устройств и гаджетов.
Зачастую в таких случаях норма утечки тока в автомобиле значительно выше, чем допустимая. Среди типовых причин можно выделить старую и некачественную проводку, а также изоляцию проводов. Еще одна из распространенных причин – это неправильно подключенное электронное оборудование. Это может быть аудиосистема, мультимедиа, навигатор и так далее. Причины утечки тока в автомобиле могут заключаться в грязных либо окисленных контактах. Все это существенно садит АКБ.
ДОПУСТИМЫЕ НОРМЫ ПОТРЕБЛЕНИЕ ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ.
В современных машинах есть определенное количество потребителей электрической энергии на постоянной основе. Это могут быть часы, память ЭБУ, иммобилайзеры, сигнализации и другое подобное оборудование. Они подключены к сети и потребляют электричество. Причем постоянно.
Для примера возьмем энергозависимую память ЭБУ. Если ее стереть, блок начнет процесс переобучения и будет снова запомнить все текущие установки. Охранные системы начинают работать только тогда, когда машина стоит на стоянке. Из этого можно сделать вывод, что небольшое потребление электрической энергии – это нормальная ситуация.
Но есть норма утечки тока в автомобиле. Эта норма представляет собой некую постоянную величину – ее можно высчитать. Нужно просуммировать потребление каждого потребителя в бортовой сети. Например, сигнализация требует не более 20 мА. Для работы часов нужно 1 мА. Аудиосистема потребляет около 3 мА и так далее. В сумме общая цифра будет находится в диапазоне от 10 до 80 мА (0,01-0,08А). Это совсем немного. Даже одна лампа в фаре, которую забыли выключить, потребляет от 500 мА. А норма утечки тока в автомобиле в 50 мА (0,05А) не сможет стать причиной полного разряда АКБ даже зимой.
Определить, какой имеется объем потребления, можно при помощи мультиметра. И если в процессе замеров уровень потребления выше допустимого, значит. в бортовой сети существует неполадка. Ее необходимо найти и устранить.
ОПРЕДЕЛЯЕМ, КУДА ПРОПАДАЕТ ТОК САМОСТОЯТЕЛЬНО.
Как известно, главных причин, из-за которых сильно разряжаются аккумуляторные батареи, всего две. Это дополнительные потребители или короткое замыкание в сети. Итак, давайте посмотрим, как замерить утечку тока в автомобиле мультиметром.
С помощью данной операции можно найти и обнаружить тонкое место в бортовой сети. Для поиска утечки измерительный прибор следует включить в режим измерения силы тока. Не стоит забывать, что в автомобильной сети есть постоянный ток. Что касается диапазона измерений, то достаточно будет 10 Ампер.
КАК ПОДКЛЮЧИТЬ МУЛЬТИМЕТР.
Прежде чем начать поиск утечки тока в автомобиле, нужно правильно подключить прибор к бортовой сети. Что касается потребителей электричества от аккумулятора, их лучше по возможности отключить. Для проведения измерений амперметр включают в разрыв цепи. Чтобы получить такой разрыв, с плюсовой клеммы (можно и минусовой) АКБ снимают провод. Затем подключают один контакт амперметра к плюсу (или минусу) аккумулятора. А второй – к только что снятому проводу.
Никогда не подключайте измерительные приборы к плюсу и минусу на аккумуляторе. В результате получится короткое замыкание. С машиной ничего не случится, но в мультиметре сгорит предохранитель. Если все подключено верно, тогда на экране прибора появится число, которое соответствует току, что потребляется постоянно включенными электроприборами. Если допустимая утечка тока в автомобиле ниже, чем результат измерений, нужно искать причину далее.
КАК НАЙТИ УТЕЧКУ.
Как мы знаем, одна из основных причин, по которым возникает данная проблема, это какой-либо электронный прибор из дополнительного либо нештатного оборудования. В современных автомобилях с каждым годом таких узлов становится все больше. Начинать поиски необходимо с тех приборов и устройств, которые установлены самостоятельно, то есть нештатно. Это могут быть различные вентиляторы, сигнализации, да что угодно.
Заводская проводка в автомобилях надежно защищена. И короткие замыкания в ней происходят только в случае каких-либо существенных повреждений. К примеру, в результате ДТП может повредиться защитный кожух. Но вот провода, проложенные самим владельцем автомобиля, зачастую лежат небрежно. Их укладывают в первое попавшееся место, которое при беглом осмотре кажется самым подходящим. Именно в этих проводах и скрывается причина возникновения коротких замыканий. А КЗ ведет к утечке токов. Проложенные автовладельцем провода могут находиться в опасной близости к блоку мотора. Двигатель, как известно, греется в процессе работы. Так, изоляция проводов может банально расплавиться.
Также шнуры трутся о края металлических деталей (особенно в местах соприкосновения дверей автомобиля). Они перетираются — в результате нарушается целостность изоляции и появляется короткое замыкание. Специалисты по автоэлектрике рекомендуют сразу после измерений (если норма утечки тока в автомобиле не соответствует показаниям мультиметра) перейти к визуальному осмотру всего, что установлено нештатно. Также обследовать необходимо отдельные части и элементы приборов и устройства, которые подвержены механическим воздействиям. Если речь идет о сигнализации, то это могут быть концевики. Если нет никаких следов нарушения, обгорания, коррозии, тогда стоит перейти к более сложным методам поиска неисправности. С помощью этой диагностики можно существенно сузить круг возможных неисправностей.
КАК ВЫПОЛНИТЬ ГЛУБОКУЮ ДИАГНОСТИКУ.
Итак, мы уже знаем, как замерить утечку тока в автомобиле мультиметром. В этом случае прибор подключается таким же образом, как и в предыдущем случае. Но здесь по очереди вынимается каждый предохранитель и отключается реле.
Это выполняется для размыкания цепи в бортовой сети машины. Когда показатель утечки станет близким к норме, значит, цепь с проблемным потребителем обнаружена. Дальше уже следует заменить либо отремонтировать неверно работающее оборудование.
ДОПОЛНИТЕЛЬНАЯ ДИАГНОСТИКА.
Иногда встречаются сложные ситуации, в которых даже после проверки утечки с помощью извлечения предохранителей положительного результата нет и источник проблемы не найден. В этом случае не остается ничего, кроме как проверить утечку тока в автомобиле в цепях. Они никак не защищены предохранителями. Это генератор и стартер. Очень часто аккумулятор разражается из-за неправильной работы генератора. Элемент попросту не заряжает батарею.
Для проверки генератора мультиметр подключают к клеммам аккумулятора. Прибор переводят в режим измерения напряжения. Далее измеряют напряжение. Если АКБ разряжена полностью, прибор покажет от 12,6 до 12,9 В. Затем нужно завести мотор, включить ближний свет, печку, систему подогрева заднего стекла и измеряют напряжение снова – идеальные показатели от 12,8 до 13,4 В. Максимум – 14,3 В. Если при заведенном моторе напряжение находится в этом диапазоне, то рабочий элемент исправен. Если оно меньше, тогда проблема в генераторе, которые не заряжает батарею.
УСТРАНЕНИЕ УТЕЧЕК.
Перед тем как устранить утечку тока в автомобиле, необходимо найти источник.
В качестве него может быть что угодно. А для устранения проблемы нужно отремонтировать или заменить неверно работающее электронное устройства. Также для устранения достаточно убрать короткое замыкание.
ЗАКЛЮЧЕНИЕ.
Если есть ощущения того, что АКБ разряжается быстрее, тогда следует начать поиск короткого замыкания или «клина на массу». Теперь мы знаем, как проверить утечку тока в автомобиле и как устранить неисправность.
НАДЕЮСЬ СТАТЬЯ ОКАЗАЛАСЬ ДЛЯ ВАС ПОЛЕЗНОЙ.
ВСЕМ СПАСИБО И УДАЧИ НА ДОРОГАХ!
Измерение тока утечки
Давно собирался это сделать. Часто попадаются записи на Драйве об этом простом и нехитром мероприятии. Наконец я это сделал. Кстати, после того, как уже закончил, нашел на Драйве совет — как нужно правильно мерять (тут, комментарий tolancop ).
Ну, в следующий раз так и сделаю:
«СНАЧАЛА следует подключать прибор, а только ПОТОМ разрывать цепь. В этом случае установившийся ток потребления не изменится.»
Поскольку хотел сфоткать показания, сделал по другому:
1. Снял клемму
2. Щупы закрепил: на АКБ — хомутом, в клемме — зажал, подтянув гайку
3. Мультиметр перевел в режим измерения силы тока (10А)
4. Вставил разъемы в мультиметр.
На фото видно, как подключил провода. Допустимым считается ток утечки до 70мА. (То есть до 0,07 на мультиметре). Я сильно не испугался, так как при подсоединении клеммы включается магнитола.
Поэтому пошел и выключил ее. Затем ток упал сначала до 0,09 а потом до 0,03А. Хз, почему в два этапа… ааа, может свет в салоне потух 🙂
30мА — приемлемо вроде. (допустимо до 70мА) Кто хавает 30мА — не стал выяснять, АКБ не садится (тьфу-тьфу) — максимально двухнедельный срок простоя был — заводится отлично, стартер крутится также бодро.
Вот еще фото, как щупы подсоединил:
Треснул провод. То ли от старости, то ли от страны происхождения (кЕтай), то ли от страны нахождения (погода — минус 15)
Всем высокого тока прокрутки и отсутствия маааахонькой утечки!
Лада Приора Седан 2008, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 17
чё её искать то это мафон раз его оключил и стало 009 ну ты опишись чё было то у меня так же
У меня 0,53-0,71А утечка((((((((((
Ищи причину. Или чаще заряжай АКБ
На выходных к электрику поеду!
у меня 0.18 А )) не знаю почему так много, позже буду смотреть преды
Тоже не давно мерил, у меня 0,5 — 0,6
Т.к стоит Бк мултитроникс (всегда в режиме ожидания) + штатная магнитола, она тоже всегда в режиме ожидания.
У меня тоже 0,03А, на инжекторных авто ниже не видел… на карбах не было случая померить…
у меня 0.1 и такой же аккум но сегодня его приговорили
На дешёвых приборах у все провода отваливаются так. Даже летом.
Одень туда термоусадку))
И возьми другой прибор, если серьезно решил проверить. У таких, игрушечных, большая ошибка в показаниях.
окей. На другой прибор надо заработать)
у меня тоже 0,03В. только если я не ошибаюсь, надо на «+» клемме это делать и поставить машину на сигналку и выдержать так не менее 30 секунд. и кстати китай провод тоже изолятор пошвам, от холода видимо)
В следующий раз с сигналкой померяю. Спасибо за совет)
кстати, если не хочешь чтоб сбрасывались настройка магнитолы и т.д. возьми многожильный провод обмотай клемму «+» акб плотно и на нее уже цепляй красный провод мультика(желательно крокодил) и можешь потом красный провод от акб отсоеденить не боясь сбросить настройки. и еще после использования мультика щупы вытаскивай. я в торопях оставил их в режиме проверки тока, а хотел измерять напряжение на клеммах акб и 2-3 секунд хватило чтоб спалить реле напряжения и диодный мост. повезло что обмотки целы оказались, а то у меня шеснарь с гуром. снимать гену врагу не пожелаешь) стабильного напряжения и малых токов утечки 😀
