Как проверить работоспособность крышки радиатора авто

Диагностика крышки радиатора/ закипает антифриз

Дорогие друзья, решил написать этот пост, тк на драйве мало людей пишет как же все таки точно определить виновата ли крышка радиатора в кипении антифриза. Спасибо каналу MyVideos на YouTube, ссылку оставлю ниже.
Поврежденная крышка радиатора не может эффективно герметизировать систему и поддерживать в ней надлежащее давление, что ведет к нарушению функционирования системы охлаждения. Причин, вызывающих данную проблему может быть много, напр. неисправность резиновой прокладки на крышке или заклинивание перепускного(парового) либо атмосферного(впускного) клапана.
Основные симптомы, которые могут подсказать, что это она:

• Частая проблема — это раздувает патрубки верхнего либо нижнего радиатора
• Антифриз начинает бурлить в бачке при температуре 100-105℃, а не при должной 120℃
• Не меняется уровень ОЖ в расширительном бачке на горячую и холодную
• Также встречал посты людей о том, что при неисправной крышке печка не греет теплым воздухом, имхо мне кажется это не совсем из за этого, больше похоже на сломанный термостат.

Проводить диагностику нужно НА ХОЛОДНУЮ следующим образом:
• Необходимо снять с горловины радиатора маленький патрубок, который регулирует избыточное давление из под клапана крышки радиатора в расширительный бачок, отмечен ниже на фото красным кружком
• Залить в горловину радиатора ОЖ, либо немного воды если он у вас не пустой конечно. Наливаем полностью, чтоб текло из под краёв
• Закручиваем крышку и начинаем сжимать верхний патрубок радиатора(отмечено стрелкой кто не знает). Если из штуцера горловины радиатора выплёскивается жидкость, значит, клапан в крышке заклинил в открытом либо полуоткрытом положении. НО он может поймать клин и в закрытом положении, тогда чаще всего раздувает патрубки!

Вот такой простой и быстрый способ диагностировать поломку крышки, если же вы конечно уверены, что у вас не прогорела прокладка гбц(проверить это можно надев презерватив на расш. бачок, если он вздуется значит газы идут в хату). Надеюсь этот пост кому то поможет!

Артикул: 25330-17000 MOBIS (HYUNDAI/KIA) Крышка бачка радиатора HYUNDAI

Источник

Проверка крышки радиатора

Добавил запись про проверку крышки радиатора, не забываем вовремя ее менять.

Неисправная крышка системы охлаждения может вызвать течи тосола (антифриза) и перегрев двигателя. Как этого избежать?

Проверьте, не «вздулась» ли прокладка под крышкой системы охлаждения. См. рис. 1а или 1б.
Увеличенная прокладка может препятствовать вентиляции колпачка, что, в свою очередь, может вызвать течь охладителя или перегрев системы.

1. Черная резиновая прокладка должна быть меньше в диаметре, чем металлический ободок под ней (см. рис. 2). Если прокладка нигде не заходит за металлический ободок, и резина чистая, без признаков маслянистых отложений, то все в порядке.

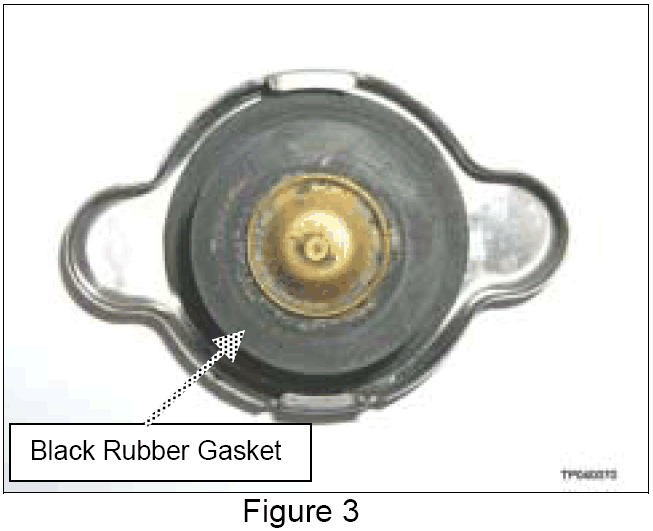

2. Металлический ободок полностью скрыт прокладкой (см. рис. 3), крышку радиатора нужно заменить.
— тщательно протрите кромку заливной горловины для удаления любых отложений,
— закройте радиатор новой крышкой.

3. Если металлический ободок не скрыт прокладкой, но на нем, или на прокладке присутствуют отложения различной природы (см. рис. 4), крышку радиатора также следует заменить.
— тщательно протрите кромку заливной горловины для удаления любых отложений,
— закройте радиатор новой крышкой.

Источник

Пробка радиатора. Как, что и почему.

Доброго дня, дорогие друзья.

Сегодня мы продолжим серию передач ремонт для нищебродов «сделай сам»
Все как всегда с приходом зимы — после очереди на шиномонтаж на СТО выстраивается очередь менять антифризы, термостаты, а также отдельная категория «апосмотритепечку»

Сегодняшняя тема «мелочь, а неприятно», а именно возможные неисправности пробки радиатора и как ее вообще проверить своими… гм… руками.

Система охлаждения с расширительным бачком без давления очень часто используется в большинстве автомобилей, особенно японских. Чертеж пробки я взял от москвича, а он, как всем известно, еще Соичиро Хондой испытывался.

Шучу, конечно. Принцип просто один и тот же.
Гм. Опять много слов? Значит к делу.

Внимание: не открывайте пробку на горячем двигателе, даже «через тряпочку»! Резкое снижение давления может вызвать вскипание антифриза, даже если машина не кипит сейчас. А еще патрубки сдуются, и машина в вас плюнет. Вспомните, как ведет себя газировка при резком и медленном открывании крышки. Работайте только с остывшим двигателем или близко к этому.

Нормальная работа пробки:
При нагреве антифриза его объем увеличивается, а также образуется насыщенный пар. Который при определенном давлении (обычно около 1 бара, ну или на пробке у себя почитайте) приподнимает основной (ака паровой) клапан и выходит через отводную трубку в расширительный бачок.

Задача клапана: держать давление из радиатора, открыться только при давлении, которое написано на пробке плюс-минус 10%.
Как проверить: отсоедините любой небольшой патрубок на двигателе, например подогрев заслонки или коллектора и попытайтесь «надуть» систему с помощью обычного насоса или пистолета подкачки с манометром. По шипению или бульканью в расширительном бачке можно четко отследить давление срабатывания клапана. Напоминаю, оно написано на пробке.
И не сбрасывайте давление резко, ибо получите плевок антифризом из «надутой» системы.

При остывании двигателя жидкость уменьшается в объеме, всасывая в себя антифриз из бачка, но уже через обратный клапан.

Его задача: удерживать давление со стороны радиатора, но свободно открываться, если там вакуум.
Проверка последовательно:
1. Визуально: попробуйте приподнять пятачок клапана ногтем. он должен ходить с минимумом усилий.
2. При отсутствии давления в радиаторе поставьте пробку на место, отсоедините трубочку с расширительного бачка и попробуйте через нее ртом «надуть» радиатор. Так как пружинка на этом клапане слабая, некоторое количество воздуха вдуть в радиатор у вас получится, что подтвердится потом «пшиком» при откручивании пробки. Ртом, потому что давление открытия минимальное.

Часто возникающий вопрос «куда уходит антифриз»
Вот одна из причин.
Негерметичность верхней прокладки пробки. Даже несмотря на то, что пробка «пшикает» при открывании, это говорит о работоспособности основного клапана, но с этой прокладкой не связано.
Что при этом происходит:
Пар или излишки антифриза понемногу улетучиваются или вытекают, но только часть их попадает в расширительный бачок.

Обратный процесс еще хуже:
Вместо того, чтобы высосать жидкость из бачка, идет подсос воздуха через прокладку.

В итоге уровень антифриза понемногу уменьшается, и от уровня жидкости в бачке это часто не зависит.
Что должна делать прокладка: держать давление и вакуум без исключения.
Как проверить: параллельно с проверкой обратного клапана попробуйте осторожно надуть радиатор через трубку расширительного бачка (не более 1бар!) и послушайте шипящий звук, а лучше всего, обмажьте мыльным раствором пробку. Аналогично проверьте на вакуум, хотя бы ртом на «прилипание языка»

Ну вот как-то так.
Надеюсь, вам было интересно и полезно. Не мерзните, не перегревайтесь.
Всем хороших выходных.

пс. Хондоводы, при замене пробки будьте внимательны, у хонд два типа пробок, не ошибитесь!
Ну а кто-нибудь, я надеюсь, напишет в комменты номера обоих, ибо у меня сейчас нет возможности.

Источник

Как проверить крышку радиатора

Как проверить крышку радиатора? Этим вопросом задаются автолюбители в разное время года. Ведь работа крышки радиатора обеспечивает повышенное давление в системе охлаждения двигателя, что, в свою очередь дает возможность нормально работать двигателю и функционировать печке салона в холодное время года. Поэтому за ее состоянием необходимо регулярно следить, и при необходимо менять клапан, уплотнительное кольцо, или же крышку целиком, поскольку чаще всего она представляет собой не разборную конструкцию. Поэтому чтобы проверить как работает крышка одного визуального осмотра недостаточно, нужен еще тест и давлением.

Как работает крышка радиатора

Для того, чтобы лучше понять суть проверки крышки радиатора, для начала необходимо обсудить ее устройство и схему. В первую очередь необходимо отметить, что антифриз в системе охлаждения находится под повышенным давлением. Это обстоятельство сделано специально для того, чтобы повысить температуру кипения охлаждающей жидкости, поскольку рабочая температура двигателя немного превышает традиционные +100 градусов по шкале Цельсия. Обычно температура кипения антифриза находится в районе +120°С. Однако она зависит, во-первых, от давления внутри системы, а во-вторых, состояния охлаждающей жидкости (по мере старения антифриза снижается и температура его кипения).

Через крышку радиатора не только заливают антифриз непосредственно в корпус радиатора (хотя обычно доливают антифриз в расширительный бачок соответствующей системы), но и через нее выходит в расширительный бачок охлаждающая жидкость, превращенная в пар. Устройство крышки радиатора автомобиля достаточно простое. Ее конструкция подразумевает использование двух прокладок и двух клапанов — перепускного (другое название — паровой) и атмосферного (другое название — впускной).

Перепускной клапан размещен на подпружиненном плунжере. Его задача состоит в том, чтобы плавно контролировать давление внутри системы охлаждения. Обычно оно составляет около 88 кПа (отличается у разных автомобилей, а также зависит от условий работы двигателя у конкретного двигателя). Задача же атмосферного клапана противоположная. Так, он предназначен для обеспечения постепенного выравнивания атмосферного давления и повышенного давления внутри системы охлаждения в ситуации, когда двигатель выключен и остывает. Использование атмосферного клапана обеспечивает два аспекта:

Таким образом, перечисленные факторы являются ответом на вопрос, на что влияет крышка радиатора. На самом деле частичный выход ее из строя обычно приводит к тому, что температура кипения антифриза снижается, а это может привести к его закипанию в процессе работы мотора, то есть, перегреву двигателя, что само по себе очень опасно!

Симптомы неисправности крышки радиатора

Автовладельцу рекомендуется периодически проверять состояние крышки радиатора, особенно, если машина не новая, состояние системы охлаждения среднее или ниже этого, и/или если в качестве охлаждающей жидкости использовалась вода или разбавленный ею антифриз. Также состояние крышки имеет смысл проверить в случае, когда антифриз очень долго используется в системе охлаждения без его замены. В этом случае он может начать разъедать резиновое уплотнение на внутренней поверхности крышки. Аналогичная ситуация может возникнуть, например, когда при пробивании прокладки головки блока цилиндров в охлаждающую жидкость может попасть масло. Эта технологическая жидкость вредна для уплотнения крышки, а кроме того, она ухудшает эксплуатационные свойства антифриза.

Основной симптом поломки в данном случае — течь из под крышки радиатора. И чем она сильнее — тем хуже ситуация, хотя даже при малейшем пропускании жидкости необходимо выполнить дополнительную диагностику, ремонт или замену крышки.

Существует еще несколько косвенных признаков того, что крышка радиатора не держит давление в системе охлаждения. К ним относится:

Перечисленные неисправности могут стать причиной того, что крышка радиатора пропускает наружу охлаждающую жидкость (тосол или антифриз). Существует еще пара косвенных признаков выхода крышки из строя. Однако они могут указывать и на другие, более серьезные, поломки в системе охлаждения. Так, к ним относится:

Еще если один или другой клапан не будут нормально работать, что уровень охлаждающей жидкости в расширительном бачке будет одинаковым. В нормальных условиях он должен меняться (пусть и незначительно) в зависимости от температуры двигателя.

Как проверить работу крышку радиатора

Проверить исправность крышки радиатора можно несколькими методами. Для этого нужно следовать представленному ниже алгоритму.

Существует так называемый «народный» метод проверки состояния крышки радиатора. Он заключается в том, чтобы на прогретом (включенном) двигателе пощупать патрубок радиатора. Если давление в нем есть, значит, крышка держит, а если патрубок мягкий — значит, клапан на ней пропускает.

Однако встречается и описание еще одного «народного» метода, который на самом деле некорректен. Так, утверждается, что необходимо сдавливать рукой верхний патрубок, одновременно с этим наблюдая повышение уровня жидкости в расширительном бачке. Или, аналогично, демонтировав конец отводного патрубка наблюдать, как антифриз будет вытекать из него. Дело в том, что столб жидкости приподнимает седло клапана лишь в ситуации, когда давление от силы сжатия будет гораздо больше. На самом же деле жидкость при возрастании давления давит во всех направлениях, и будет приподнимать перепускной клапан лишь «на излишках». И давление охлаждающей жидкости распространяется по всем каналам, а не только в одном конкретном (к седлу).

Проверка крышки подручными средствами

Проверить работу перепускного клапана достаточно просто. Для этого нужно отсоединить любой небольшой патрубок системы охлаждения на двигателе, например, подогрев заслонки или коллектора. Далее необходимо с помощью компрессора с манометром (чтобы знать точное подаваемое давление) необходимо подавать воздух в систему. Значение давления, при котором срабатывает клапан, будет легко определить по шипению и бульканию, исходящему из элементов системы охлаждения. Обратите внимание, что в конце процедуры нельзя резко сбрасывать давление. Это грозит тем, что при открывании крышки антифриз может выплеснуться под давлением. В нормальных условиях для предотвращения этого и предназначен атмосферный клапан.

Из расширительного бачка жидкость попадает в радиатор через обратный клапан. Он удерживает давление со стороны радиатора, однако спокойно открывается в случае, если там имеется полный вакуум. Проверка его проводится в два этапа:

Проверка прокладки крышки

Вместе с клапанами имеет смысл проверить и герметичность верхней прокладки крышки радиатора. Даже когда воздух со свистом выходит при открывании крышки это свидетельствует лишь о работоспособности клапана. Однако через негерметичную прокладку антифриз может понемногу испаряться, из-за чего его уровень в системе падает. При этом возникает и обратный процесс, когда вместо того, чтобы забрать антифриз из расширительного бачка в систему попадает воздух из атмосферы. Так образуется воздушная пробка («завоздушивание» системы).

Проверить пробку можно параллельно с проверкой обратного клапана. В исходном положении она должна быть установлена на своем месте на радиаторе. Для проверки нужно «надуть» радиатор через трубку, идущую от расширительного бачка (однако давление должно быть небольшим, около 1,1 Бара), и закройте трубку. Можно просто послушать наличие шипение выходящего воздуха. Однако лучше сделать мыльный раствор (пену), и обмазать им пробку по периметру (в районе прокладки). Если воздух из-под нее выходит, — значит, прокладка негерметична и требует замены.

Прибор для проверки крышки радиатора

Многих автовладельцев, столкнувшихся с разгерметизацией системы охлаждения интересует вопрос о том, как проверить на работоспособность крышку радиатора с помощью специальных тестеров. Такой заводской прибор стоит более 15 тысяч рублей (по состоянию на начало 2019 года), поэтому он будет доступен лишь для автосервисов и мастеров, занимающихся ремонтом автомобилей на постоянной основе. Рядовым же автовладельцам можно сделать аналогичный прибор из следующих компонентов:

Опуская подробности изготовления прибора, можно сказать, что он представляет собой отрезанный верхний бачок радиатора, на котором заглушили все соты, чтобы через них не выходил воздух, а также боковые стенки с аналогичной целью. К одной из боковых стенок герметично присоединяется ниппель автомобильной камеры, к которой подсоединяется компрессор. Далее испытуемая крышка устанавливается на свое посадочное место, а с помощью компрессора подается давление. По показаниям манометра можно судить о ее герметичности, а также работоспособности встроенных в нее клапанов. Преимущество данного прибора — низкая себестоимость. Недостатки — трудоемкость изготовления и неуниверсальность. То есть, если крышка отличается диаметром или резьбой, то для нее нужно изготавливать аналогичный прибор, однако уже из другого негодного радиатора.

С помощью тестера крышки радиатора можно проверить рабочий диапазон их давлений. Он будет отличаться для различных двигателей. В частности:

Приведенные значения являются усредненными, однако на них вполне можно ориентироваться. Точную информацию о рабочих давлениях главного и вакуумного клапанов вы найдете в мануале или на специализированных ресурсах в сети интернет. В случае, если тестируемая крышка показывает значение давления, которое сильно отличается от приведенного, — значит она неисправна, и, следовательно, требует ремонта или замены.

Ремонт крышки радиатора

Отремонтировать крышку радиатора чаще всего невозможно. Точнее, результат будет, скорее всего, негативным. Так, можно самостоятельно можно попробовать заменить резиновые прокладки на крышке, очистить ржавчину на ее корпусе, заново покрасить. Однако, если в конструкции ослабилась пружина или вышел из строя один из клапанов (или два сразу) — то их ремонт вряд ли возможен, поскольку сам корпус является в большинстве случаев неразборным. Соответственно, лучшим решением в данном случае будет покупка новой крышки радиатора.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление.

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля. Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Источник

Как проверяется крышка радиатора на работоспособность (3 способа)

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.
В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

Замена или ремонт?

Для чего многие водители ездят с открученной крышкой расширительного бачка?

Возможно ли вообще отремонтировать бачок? Если его разорвало на кусочки, тогда нет.

Ремонту данный элемент подлежит только в случае выхода из строя комплектующих — поплавка или крышки.

При потере герметичности, вне зависимости от причин, ремонт невозможен. Теоретически можно склеить пластик, сделать заплатки, но ни к чему хорошему подобная экономия не приведет.

Чтобы заменить крышку, воспользуйтесь запасной частью от модели ВАЗ 2199. Хотя эта модель старше, нежели «десятка», элементы взаимозаменяемые. Плюс по качеству крышка от девятки оказалась лучше, а резьба совпадает идеально.

Просто выкрутите сломанную крышку и вкрутите на ее место новую. Вот и вся суть замены.

Замена

Итак, старый расширительный бак утратил герметичность, а потому его следует демонтировать и поставить на место старой емкости новую.

Чтобы выполнить грамотную замену емкости с охлаждающей жидкостью, вам потребуется определенный набор инструментов и материалов:

Наждачка требуется для того, чтобы обработать входные отверстия нового бака, выполненного из пластика. Это обусловлено их шероховатостью. Если сделать отверстия гладкими, патрубки прочнее и надежнее будет прилегать.

Инструкция по замене прилагается к каждому новому баку. Так что с этим проблем возникнуть не должно. Опишем основные моменты.

Если вы выбрали бачок от Приоры, тогда придется снять шумоизоляцию капота и вырезать небольшой ее участок на уровне верхней части бачка. Это обусловлено несколько отличной от стандартного бачка формой.

Как видите, работа не сложная, никаких проблем возникать не должно. Здесь главное грамотно выбрать новый расширительный бак, и, согласно инструкции, установить его на место вышедшего из строя компонента.

Устройство современного радиатора

Как работает герметик для радиатора: полезен ли он, какой лучше выбрать
Радиатор охлаждения ДВС, как правило, имеет два бачка (нижний и верхний), сердцевину, в которой охлаждается жидкость (антифриз или тосол), и несколько дополнительных деталей для крепления. Жидкость от охлаждающей рубашки двигателя поступает в радиатор, где ее температура понижается до требуемого значения, затем антифриз снова передается двигателю. Для изготовления сердцевины и бачков используются легкие металлы: или алюминий, или латунь. Благодаря их высокой теплопроводности они обеспечивают эффективное и быстрое охлаждение антифриза.

Сердцевина радиатора состоит из горизонтально расположенных металлических пластин, соединенных с полыми трубками, идущими вертикально вниз от верхнего бачка к нижнему бачку. Таким образом, при движении через сердцевину жидкость разбивается на несколько потоков, и происходит увеличение площади ее соприкосновения с воздухом атмосферы, ведущее к повышению интенсивности охлаждения.

Патрубки радиатора позволяют соединять бачки с рубашкой охлаждения двигателя. Нижний бачок имеет, как правило, сливной краник, через который можно слить жидкость. Подобным краником снабжена и рубашка двигателя. Антифриз заливается внутрь системы охлаждения через горловину верхнего бачка.

Функционирование систем охлаждения современных автомобилей происходит с учетом значения температуры:

Действие системы охлаждения можно объяснить следующим образом. Нагретая двигателем жидкость направляется насосом через патрубки в радиатор, в котором обеспечивается понижение ее температуры. После чего охлажденная жидкость (антифриз) снова подается в рубашку двигателя, и далее цикл повторяется.

Сердцевины радиаторов автомашин могут быть:

В первом случае охлаждающие трубки могут иметь расположение:

Ребра у радиаторов, относящихся к типу трубчато-пластинчатых, бывают либо плоскими, либо волнистыми, и могут иметь разный размер. Кроме того, для усиления теплопередачи на них иногда делают специальные турбулизаторы (просечки, отогнутые и образующие узкие проходы для воздуха).

У радиаторов, называемых, трубчато-ленточными, охлаждающие трубки всегда расположены в ряд, а для изготовления ленты их решеток используется медный лист толщиною от 0,05 миллиметра до 0,1 миллиметра. Чтобы усилить теплоотдачу с помощью завихрений, на ленте выполняют фигурные отверстия методом штамповки или создают отогнутые просечки.

Сегодня наибольшее распространение получили радиаторы охлаждения автомобиля, изготовленные на основе алюминиевых сплавов. Такие устройства дешевле и легче латунных аналогов, но уступают последним по надежности и сроку службы. Еще одним достоинством радиаторов из латуни является то, что они проще ремонтируются: их можно паять. В то время как радиатор системы охлаждения, известный как алюминиевый, более сложен в ремонте, так как его детали и конструктивные элементы соединяют между собой с использованием завальцовки и герметизирующих материалов.

Где искать протечки?

Сожмите или согните шланг, чтобы обнажить возможные трещины.

Внимательно осмотрите изгибы, места соединений и крепления хомутами. Разбухание шланга может свидетельствовать о внутреннем разрыве. Такой шланг способен лопнуть в любой момент. Ощупайте проблемные зоны в поисках мягких участков, которые тоже могут указывать на внутренние повреждения. Для того, чтобы заглянуть под или за шланг, используйте фонарик и зеркало.

Залежи ржавчины на опоре говорят от том, что под давлением шланг протекает. Затяните хомуты потуже.

Проверяем крышку радиатора в гаражных условиях. Как??

Проверяем крышку радиатора в гаражных условиях. Как??

Расскажите, у кого есть опыт, как проверить без специнструмента пробку радиатора на предмет ее давления открытия. Как узнать держит она больше заявленных 0.9 или все ровно?

На прогретой машине пощупай патрубок радиатора. Если давление есть, то все в порядке. Если патрубок мягкий то клапан на крышке неисправен.
Ну и визуально погляди на крышку.

Если пробка не держит давление — ОЖ раньше чем нужно вытесняется в расширитель, соответственно расширитель полный, температура закипания ОЖ снижается. Тут и до перегрева недалеко,а если наоборот — и при 0,9 крышка не стравливает ОЖ в расширительный бачёк. Как проверить что клапан сработает при 0,9?

Как вариант, взять с исправного авто? Или свою на исправный авто поставить!

Если больше 0,9 то рано или поздно где-нибудь выдавит, чаще всего страдает верхняя крышка радиатора, в гаражных условиях не проверить, только путем сравнения с другим авто ИМХО.

Расскажите, у кого есть опыт, как проверить без специнструмента пробку радиатора на предмет ее давления открытия. Как узнать держит она больше заявленных 0.9 или все ровно?

Давлением управляет пружина. На неё нет ударных нагрузок, так что можно сказать, что со временем она не теряет своих свойств.

У самой крышки бывают 2 вида неисправностей — не выпускает вообще или не держит вообще. Проверять на пропускное давление нет смысла (если крышка оригинальная).

Не держит давление — проблема в резинке. Шланг на прогретой машине будет вялым, НЕупругим.

Не пропускает — на прогретой машине шланг будет как «*** в ночи» )))))) Каменным. И уровень в расширительном бачке на горячую и на холодную не будет меняться.

В обоих случаях крышку надо менять.

Глупо искать чёрную кошку в тёмной комнате, тем более, если её там нет.
Но ещё глупее искать в тёмной комнате чёрную змею. Тем более, если она там есть.

Как правильно проверить крышку и устранить проблему

Первоначально окинуть взглядом деталь на предмет повреждений. Неосмотрительность-главный фактор, который может навредить всей охлаждающей системы и двигателя в целом. При покупке новой крышки следует ее проверить на наличие повреждений, так как возможен брак с магазина.

Если крышка без внешних дефектов, ее следует закрутить и завести двигатель. ДВС должен поработать, чтобы набрать рабочую температуру. После данного действия нужно осторожно прокручивать пробку против часовой стрелки. Должен появиться шипящий звук. Отсюда можно понять, что пробка, действительно, работает как надо.

Пока двигатель заведен, следует проверить толстые патрубки охлаждающего контура. Если в системе несоответствующее давление (низкое), то патрубки на работающем двигателе будут вдавленными.

Открутить крышку расширительного бачка и сдавить патрубок. После закрыть пробку и отпустить патрубок. Он должен прийти к изначальной форме при повседневном для силового агрегата давлении в охлаждающем контуре.

Лучшим вариантом для теста пробки бачка системы является насос с измерительным показателем уровня давления в контуре.

Диагностика элемента на автомобилях моделей Калина, Приора, Газель

Чтобы понять исправность крышки, нужно не только проверить ее состояние, но и произвести диагностику атмосферным воздухом. В специальных сервисных центрах используют оборудование-насос давления, которые нагнетают необходимое количество атмосфер. Им можно вычислить работоспособность клапанов в крышке расширительного бачка.

К примеру, у водителей на Приоре нет специального насоса, как ему проверить работоспособность крышки расширительного бачка?

Диагностика качества работы пробки будет менее точная, но все равно можно выявить неисправности работы клапанов:

Это основная инструкция к моделям АвтоВАЗа. Данная инструкция подойдет к Калине, Приоре и моделям марки Газель.

Проверка крышки подручными средствами

Как проверить крышку расширительного бачка. устройство и принцип работы расширительного бачка

Проверить работу перепускного клапана достаточно просто. Для этого нужно отсоединить любой небольшой патрубок системы охлаждения на двигателе, например, подогрев заслонки или коллектора. Далее необходимо с помощью компрессора с манометром (чтобы знать точное подаваемое давление) необходимо подавать воздух в систему.

Значение давления, при котором срабатывает клапан, будет легко определить по шипению и бульканию, исходящему из элементов системы охлаждения

Обратите внимание, что в конце процедуры нельзя резко сбрасывать давление. Это грозит тем, что при открывании крышки антифриз может выплеснуться под давлением

Из расширительного бачка жидкость попадает в радиатор через обратный клапан. Он удерживает давление со стороны радиатора, однако спокойно открывается в случае, если там имеется полный вакуум. Проверка его проводится в два этапа:

Процесс установки пробки

Прежде чем установить пробку для алюминиевого радиатора, следует надежно зафиксировать отопительный прибор на стене.
В целом можно придерживаться следующей инструкции:

Вначале выполняют сборку отдельных секций в единый прибор отопления, количество секций подбирается индивидуально для каждого случая. При соединении элементов пользуются ФУМ лентой, позволяющей достичь максимальной герметичности. Далее выбирают место, где будет располагаться радиатор, чаще всего их устанавливают под окном

При этом очень важно придерживаться рекомендованных расстояний от стены, пола и подоконника. Затем в стене делают отверстия с помощью специальных инструментов, забивают в них пластиковые анкеры и вкручивают металлические кронштейны. На них навешивают радиатор.

Основные неисправности охлаждающей системы двигателя

Как выполняется замена радиатора охлаждения лады калины

Система охлаждения двигателя автомобиля состоит из большого количества отдельных ее частей — радиатора, вентилятора, системы патрубков, датчиков. При некорректной работе хотя бы одного элемента хуже начинает работать вся система. Поэтому причиной поломки может быть:

Еще одной неисправностью можно считать использование антифриза с неподходящими параметрами, например, обычной воды. Как известно, на морозе она кристаллизуется, что обычно приводит к механическим поломкам элементов системы охлаждения. Поэтому выбирать антифриз нужно в соответствии с требованиями автопроизводителя.

Охлаждающая жидкость автомобиля ваз 2107 — проверка уровня

Расширительный бачок системы охлаждения на автомобиле ваз 2107 установлен в моторном отсеке с левой стороны на брызговике и закреплен на кронштейне резиновым хомутом. Рекомендация При снятии и установке шлангов системы охлаждения рекомендуется заменить штатные ленточные хомуты на червячные, имеющие маркировку 25-40. Эти хомуты удобнее при монтаже и надежнее уплотняют соединения.Проверка уровня охлаждающая жидкость на автомобиле ваз 2107Уровень охлаждающей жидкости в расширительном бачке должен находиться на 3-4 мм выше метки «MIN», выполненной на полупрозрачном корпусе расширительного бачка. 1. Для удобства контроля уровня охлаждающей жидкости отстегиваем резиновый ремень, придерживая расширительный бачок рукой. ВНИМАНИЕ Отворачивать пробку расширительного бачка следует только на холодном двигателе автомобиля ваз 2107, так как на прогретом двигателе внутри расширительного бачка создается избыточное давление.2. При необходимости открываем пробку расширительного бачка и доливаем в него охлаждающую жидкость (см. Эксплуатационные жидкости используемые на автомобилях ваз 2107 до требуемого уровня. ВНИМАНИЕ Охлаждающая жидкость ядовита, будьте осторожны. При попадании на лакокрасочное покрытие жидкость может вызвать изменение его цвета, поэтому сразу же удалите охлаждающую жидкость ветошью. Не используйте в качестве охлаждающей жидкости воду, она не содержите своем составе ингибиторов коррозии, плохо смазывает уплотнения насоса и замерзает при отрицательных температурах. Замена охлаждающей жидкости на автомобиле ваз 2107Замену охлаждающей жидкости на автомобиле ваз 2107 проводим согласно периодичности технического обслуживания (см. «Периодическое техническое обслуживание автомобиля ваз 2107»), а также в случае изменения ее цвета (это является признаком старения жидкости). Охлаждающую жидкость заменяем только на холодном двигателе автомобиля ваз 2107! Последовательность выполнения работ по замене охлаждающей жидкости на автомобиле ваз 21071. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).2. Переводим рычаг управления отопителем салона ваз 2107 в крайнее правое положение (полностью открываем кран отопителя). 3. Отворачиваем и снимаем пробки радиатора и расширительного бачка. 4. Снимаем грязезащитный щиток двигателя (см. «Грязезащитный щиток — снятие и установка»).5. Подставляем емкость (не менее 10 л) под пробку сливного отверстия в блоке цилиндров. 6. Торцовым ключом на 13 мм с удлинителем отворачиваем пробку сливного отверстия. 7. Сливаем охлаждающую жидкость с автомобиля ваз 2107 из блока цилиндров. 8. Подставляем ту же емкость под сливное отверстие радиатора и отворачиваем пробку. 9. Сливаем охлаждающую жидкость из радиатора. 10. Отстегнув ремень крепления расширительного бачка и приподняв его, сливаем охлаждающую жидкость из бачка через радиатор. 11. Устанавливаем расширительный бачок на место и закрепляем его ремнем. 12. Заворачиваем пробки сливных отверстий на радиаторе и блоке цилиндров. Примечание Чтобы не возникло воздушных пробок, рекомендуется снять резиновый шланг с патрубка узла подогрева впускного трубопровода (корпуса дроссельной заслонки на инжекторном двигателе автомобиля ваз 2107). При заполнении системы в момент выхода жидкости из шланга надеваем его на патрубок13. Заполняем систему охлаждения двигателя автомобиля ваз 2107 через горловину радиатора до тех пор, пока уровень жидкости не достигнет нижней кромки горловины. 14. В процессе заполнения системы автомобиля ваз 2107 охлаждающей жидкостью (для уменьшения вероятности образования воздушных пробок) обжимаем шланги радиатора рукой. Закрываем пробку радиатора. 15. Заливаем в расширительный бачок охлаждающую жидкость до уровня на 3-4 мм выше о на стенке бачка и закрываем пробку. 16. Запускаем на автомобиле ваз 2107 двигатель и даем ему поработать на холостом ходу 3-5 мин для удаления воздушных пробок, после чего останавливаем двигатель и доливаем в радиатор и расширительный бачок охлаждающую жидкость до необходимого уровня.

Работа клапана

Поддержание давления на уровне 1,1 – 1,5 кг/см2 обеспечивается предохранительным клапаном крышки, открывающимся при превышении предельного значения.

Кроме того, после того, как двигатель остынет и ОЖ начинает уменьшаться в объёме, открывается атмосферный клапан – для впуска воздуха, во избежание возникновения излишнего разрежения в системе.

Для того, чтобы в полной мере оценить роль крышки расширительного бачка, необходимо подробнее ознакомиться с тем, как избыточное или недостаточное давление влияют на состояние не только системы охлаждения, но и двигателя в целом.

Чем опасен избыток или недостаток давления?

Чрезмерное воздействие изнутри на детали системы охлаждения способно, как минимум, привести к срыванию со штуцеров патрубков. Но могут быть и худшие последствия – разрывание корпуса термостата или расширительного бачка. Бывали также случаи разгерметизации радиаторов охлаждения двигателя или отопителя, а также прорыв паров через прокладку ГБЦ.

Пагубное влияние низкого давления не столь очевидно. Но именно оно приводит к закипанию антифриза.

А кипение не только нарушает теплоотвод от деталей, но и вызывает их кавитационную эрозию, то есть вырывание частиц металла с поверхности. Поверхность деталей становится как бы изрытой, что со временем становится причиной их разрушения.

В «зону риска» попадают такие дорогостоящие части мотора, как блок цилиндров и головка.

Если не будет открываться атмосферный клапан при охлаждении антифриза, то в системе охлаждения возникнет разрежение, достаточно сильное для того, чтобы спровоцировать подсос воздуха через уплотнительные прокладки, соединения патрубков со штуцерами и пр. Попавший в систему воздух образует паровоздушные пробки, «запирающие» трубопроводы и нарушающие циркуляцию ОЖ.

Резюмируя вышесказанное, можно кратко сформулировать ответ на вопрос о том, что будет если неисправна крышка расширительного бачка:

Признаки неисправной пробки

Как определить неисправность?

Характерным признаком поломки предохранительного клапана, не «запирающего» расширительный бачок, является преждевременное (при температуре около 100°С) закипание антифриза, «выбрасывающегося» в бачок.

Иногда может идти пар из под капота, охлаждающая жидкость выплескивается на горячий выпускной коллектор. При этом стрелка температуры двигателя находится в зеленой зоне.

Но такое явление может быть вызвано также прогоранием прокладки ГБЦ и заклиниванием клапана термостата, из-за чего ОЖ не поступает в радиатор. Для того, чтобы установить работоспособность термостата, на ощупь проверьте верхний и нижний патрубки радиатора – они должны быть горячими.

Если «пробита» прокладка ГБЦ, то верхний патрубок станет твёрдым, как накачанная велосипедная шина – от избытка паров. Пробой прокладки также сопровождается повышенной дымностью выхлопа – из глушителя будет вырываться белый пар.

Также на некоторых иномарках, при откручивании крышки клапан отламывается и застревает в бачке. Этот факт указывает, что ваккумный клапан перестал работать. Пришло время заменить пробку.

Классификация

Как проверить целостность и починить крышку расширительного бачка
Пробки для радиаторов отопления можно условно разделить на группы по нескольким признакам.

Материал

Как правило, он соответствует материалу радиатора:

Стальной фитинг для алюминиевых и биметаллических батарей.

Резьба

Она может быть правой (вкручивается по часовой стрелке) и левой. Как правило, левая пробка для чугунного радиатора и произведенная в России стальная пробка для алюминиевых/стальных/биметаллических приборов маркируются буквой «Л».

Если маркировка отсутствует, идентифицировать тип резьбы несложно: достаточно проследить одну ее нитку на протяжении пары витков.

Функции

С глухой пробкой все просто и ясно: ее единственная функция — заглушить резьбу концевой секции.

Проходная радиаторная пробка служит для присоединения к отопительному прибору подводки и/или элементов обвязки. Фактически, она представляет собой переходник на резьбу меньшего диаметра. Резьба на секции зависит от материала отопительного прибора:

Диаметр присоединяемой к проходной пробке резьбы тоже может быть разным:

Чугунная пробка под подводку диаметром ДУ20.

В некоторых случаях обвязка или подводка может использовать для подключения не проходные пробки, а непосредственно резьбу коллектора концевой секции.

Когда это практикуется?

Что такое расширительный бачок?

Бачок расширительный — узел жидкостной системы охлаждения двигателей внутреннего сгорания; емкость специальной конструкции, предназначенная для компенсации утечек и температурного расширения циркулирующей в системе охлаждающей жидкости.

Расширительные бачки используются и в других системах транспортных средств, тракторов и спецтехники: в гидроусилителе руля (ГУР) и в различных по назначению гидравлических системах. В целом по назначению и конструкции данные бачки схожи с бачками системы охлаждения, а об их отличительных особенностях рассказано ниже.

Расширительный бачок выполняет несколько функций:

Наличие бачка в жидкостной системе охлаждения обусловлено особенностями и физическими свойствами охлаждающей жидкости — воды или антифризов. При повышении температуры жидкость, в соответствии с ее коэффициентом температурного расширения, увеличивается в объеме, что приводит и к повышению давления в системе. При чрезмерном росте температуры жидкость (особенно вода) может закипеть — в этом случае избыточное давление сбрасывается в атмосферу через встроенный в пробку радиатора паровой клапан. Однако при последующем охлаждении двигателя жидкость приобретает нормальный объем, а так как часть ее была утеряна при выпуске пара, давление в системе падает — при чрезмерном снижении давления открывается встроенный в пробку радиатора воздушный клапан, давление в системе выравнивается с атмосферным. В этом случае в систему попадает воздух, что может оказывать негативное влияние — в трубках радиатора образуются воздушные пробки, препятствующие нормальной циркуляции жидкости. Так что после стравливания пара необходимо пополнять уровень воды или антифриза.

Антифризы различных типов обладают более высоким по сравнению с водой коэффициентом температурного расширения, поэтому описанные выше процессы происходят более интенсивно. Для устранения данных негативных эффектов в систему охлаждения и вводится расширительный бачок, соединенный с радиатором. При повышении температуры излишки жидкости просто отводятся в бачок, а при охлаждении двигателя — возвращаются в систему. Это значительно повышает порог сброса пара в атмосферу и увеличивает интервал между пополнениями уровня жидкости в системе.

Система охлаждения двигателя и место в ней расширительного бачка

Расширительный бачок играет важную роль в работе системы охлаждения и всего силового агрегата, поэтому при любой неисправности его необходимо заменить. Чтобы подобрать нужный бачок и верно выполнить ремонт, следует сначала разобраться в существующих типах и особенностях этих деталей.

Источник
