Как проверить пищалки на работоспособность в авто

Проверка динамиков при помощи мультиметра и определение неисправностей

В современном мире динамики получили обширное распространение, ведь без этих устройств невозможно производить телевизоры, мобильные телефоны, планшеты, колонки, наушники и другую аудио аппаратуру. И чаще всего их работа остается незаметна для людей до тех пор, пока динамик не выйдет из строя.

Что такое динамик

Динамик (часто называются громкоговорителями) представляет собой электрическое устройство, которое преобразует электрический сигнал в звук. Это преобразование происходит за счет колебательного движения электрической катушки в постоянном магнитном поле (это поле обеспечивает постоянный магнит или, в более редких случаях, электромагнит).

Эта катушка движет диффузор, который, в свою очередь, создает колебания воздуха, а это позволяет слышать воспроизводимые звуки.

Несмотря на простоту конструкции, неисправности, возникающие во время эксплуатации динамиков, все же могут периодически возникать. Если динамик начал воспроизводить звук с помехами, шипением или треском или вообще перестал работать, в первую очередь следует локализовать проблемное место.

Для начала необходимо провести визуальный осмотр устройства, а именно, проверить на наличие повреждений:

При наличии повреждений, данную деталь стоит отремонтировать или заменить (если повреждены гофра или диффузор, динамик придётся менять). Но если внешних дефектов не обнаружено, а звук воспроизводится с помехами или вообще отсутствует, то проблема могла возникнуть в контактах или катушке динамика и в данном случае поможет проверка динамика мультиметром.

Проверка динамика мультиметром

Для проверки контактов необходимо провести измерение сопротивления, установив мультиметр в режим определения данной характеристики.

Щупы необходимо подключить к контактам соблюдая полярность динамика и при неподвижном диффузоре подвигать ними. Если на дисплее мультиметра показания постоянно меняются, то это будет означать что проводка повреждена и ее необходимо заменить.

В случае если перевернуть динамик и покрутить его, слышны посторонние звуки (например, постукивание), то, скорее всего от гильзы, в которой расположена катушка, отпало несколько витков или вся обмотка. Это можно исправить, заново намотав обмотку.

Также важно внимательно осмотреть звуковую катушку, которая расположена внутри динамика и выглядит как намотанный спиралью провод. Эта катушка должна иметь ровную, аккуратную обмотку, без переплетений и случайных нахлестов, изломов, разрывов и других механических повреждений.

Если механические дефекты все же обнаружены, катушку следует заменить. Неправильную обмотку (неровную или с нахлестом) можно самостоятельно, аккуратно перемотать.

Для проверки правильности перемотки катушки достаточно несколько раз прослушать две-три хорошо знакомых песен. Во время прослушивания нужно акцентировать внимание на громкости (как минимальной, так и максимальной), качестве звука (отсутствие посторонних шумов) и переходах звука.

Проворачивания диффузора также помогут обнаружить дефекты. Если при выполнении этого действия слышны скрежет, треск или шорох, то, скорее всего, возле магнитного зазора находится посторонние предметы, например, металлолом случайно попавший при сборке и другой мусор. Исправить то можно просто чисткой динамика.

Если диффузор проворачивается с трудом или вообще не крутится, то проблема заключается в сместившейся катушке или гильзе, а также смещение керна что в свою очередь приводит к заклиниванию гильзы. Данную проблему можно исправить, разобрав динамик и установив эти детали в правильное положение.

Электронную начинку динамиков можно проверить тестером, омметром или любым другим устройством для измерения электрического сопротивления.

Для этого необходимо мультиметр включить в режим замера сопротивления и померить данную характеристику динамика. Для полифонических динамиков сопротивление в среднем составляет 8 Ом, а для слуховых – порядка 30 Ом.

В случае, если измерительное устройство не показывает каких либо данных, значит что повреждена проводка динамика, а если она целая то проблема заключается в обрыве катушки. Поврежденную проводки или катушку с обрывом нужно заменить на новые.

Для проверки целостности непосредственно катушки, при помощи мультиметра необходимо прозвонить ее. В этом режиме щупы тестера присоединяются к контактам динамика.

Если на дисплее мультиметра показано значение больше 0, то звуковая катушка целая, а если это значение равно 1 то в катушке произошел обрыв и в этом случае ее необходимо заменить.

После проверки электроники стоит проверить качество сборки диффузора и гофра. Для этого динамиком необходимо воспроизвести инфранизкие частоты. Это позволит обнаружить некачественную склейку гофра и диффузора.

В последнюю очередь стоит проверить качество работы динамика при помощи генератора частот. Данная проверка динамиков должна выполняться в диапазоне от 20 Гц до 20 кГц. Отсутствие хрипов и искажений будет означать, что динамик работает исправно и качественно.

Данные методы помогут решить задачу такую как проверка динамика мультиметром.

Источник

Твитеры (Пищалки) и проверка шумомером

Доброго времени суток!

Спасибо что заглянули в блог )

На выходных решил поставить пищалки, дабы приукрасить звук в птице )
Заказал в инет. магазине Юлмарта себе пищалки фирмы Kicx ST 20, не дорого и не плохо )

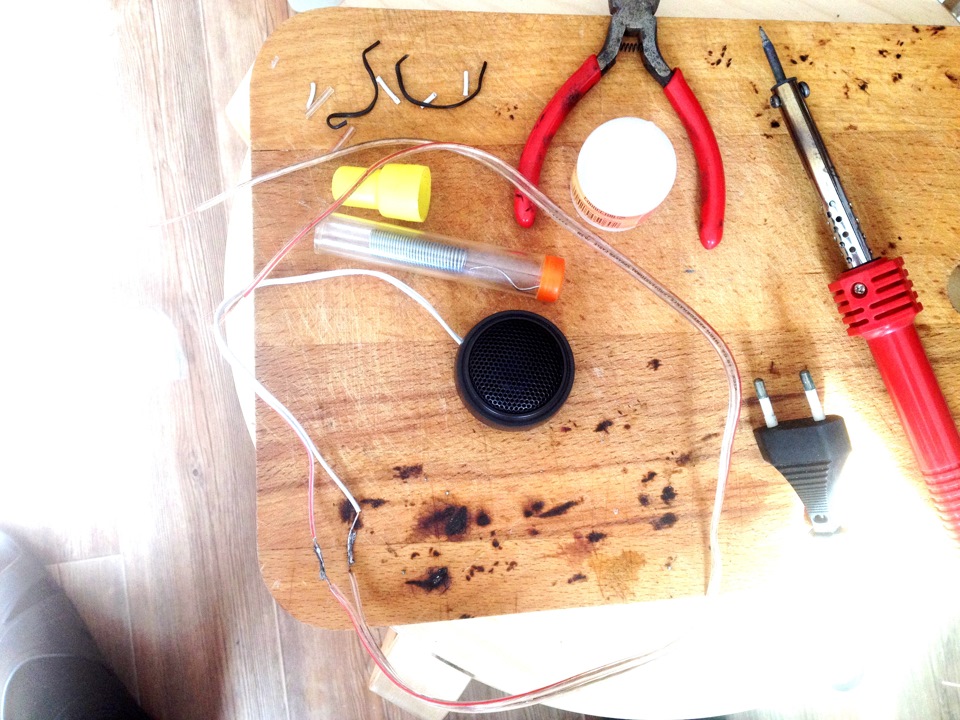

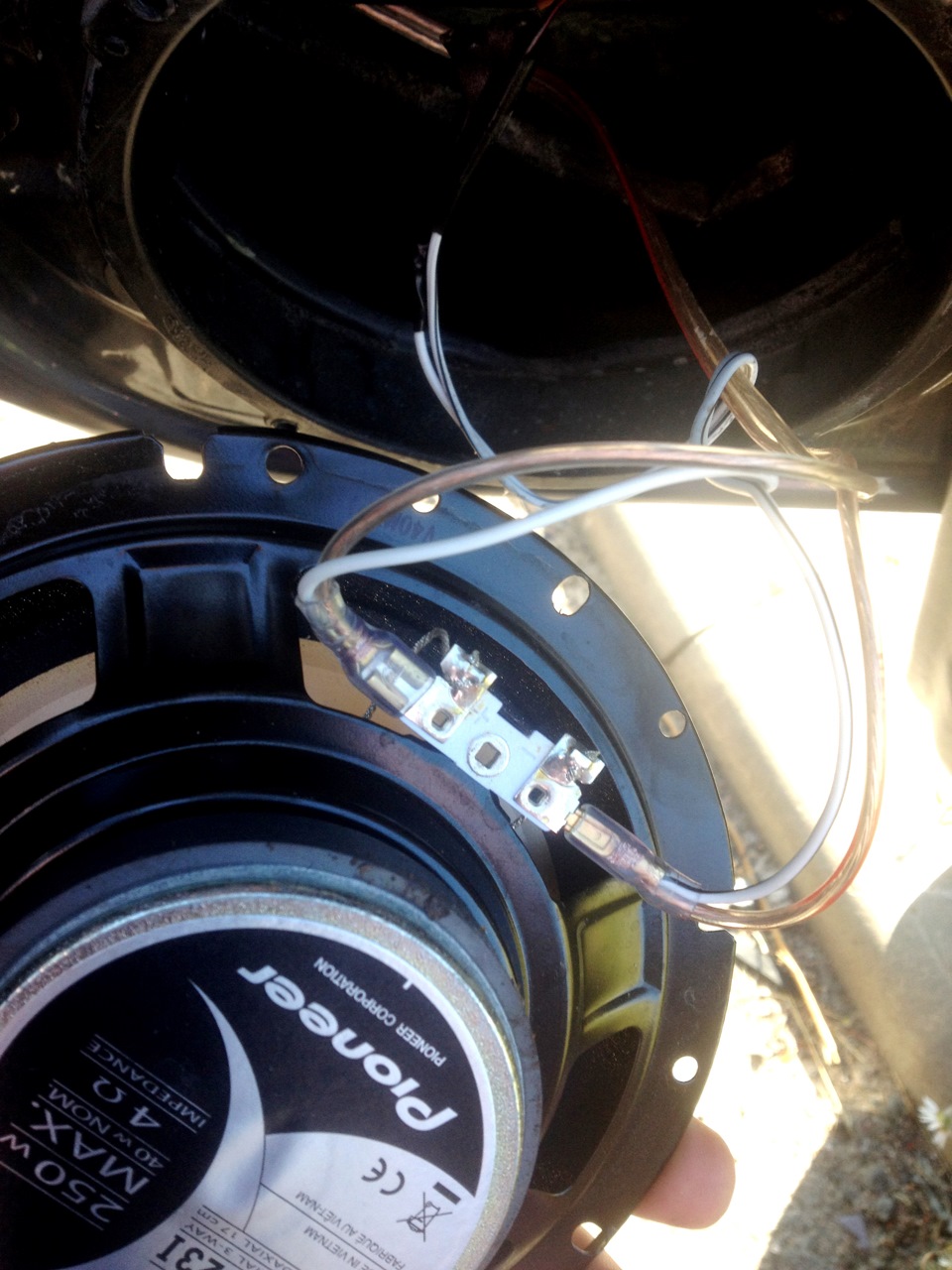

С установкой проблем не было, выкладываю фотки там все видно )

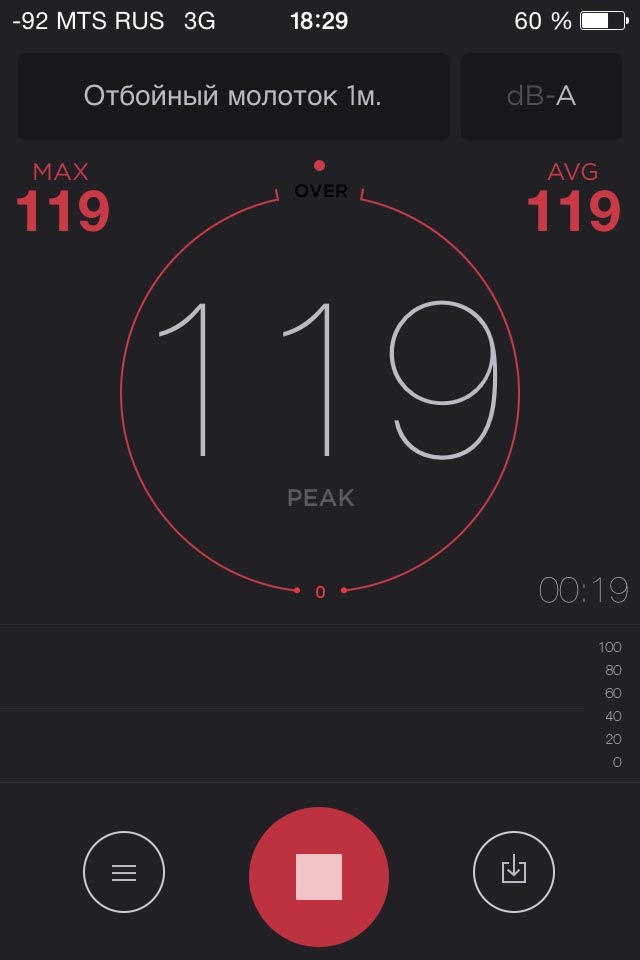

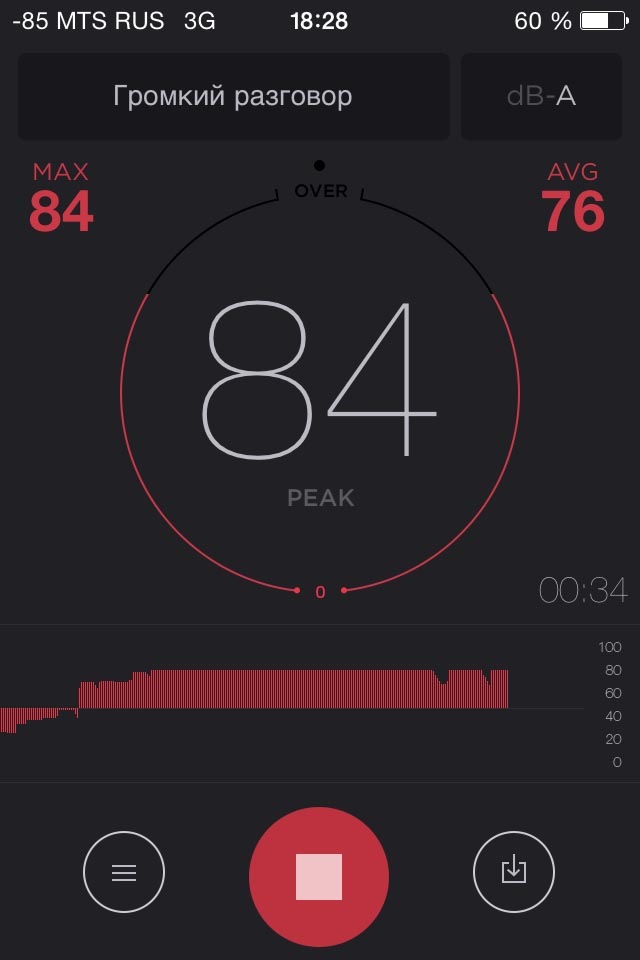

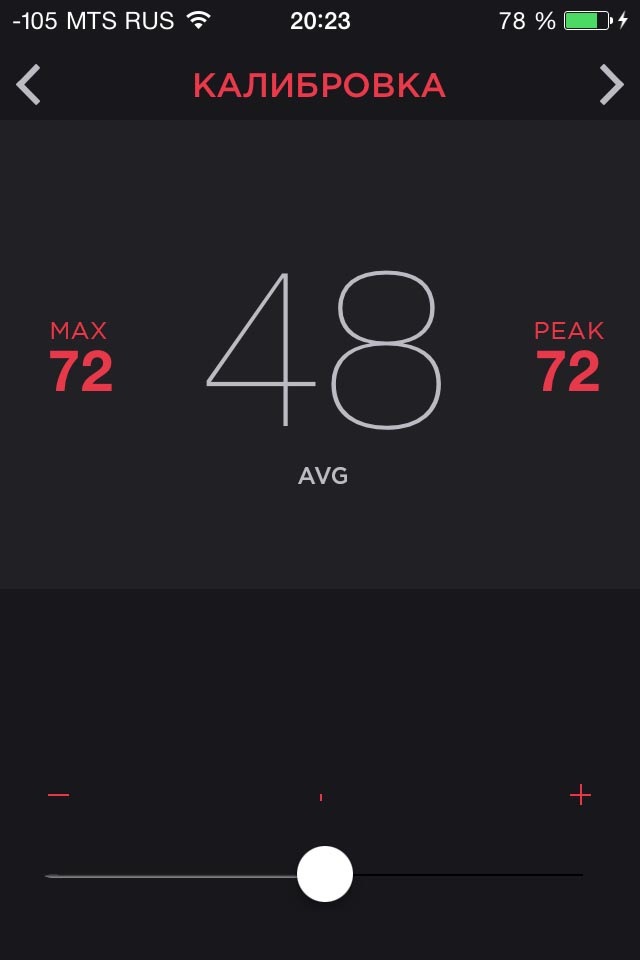

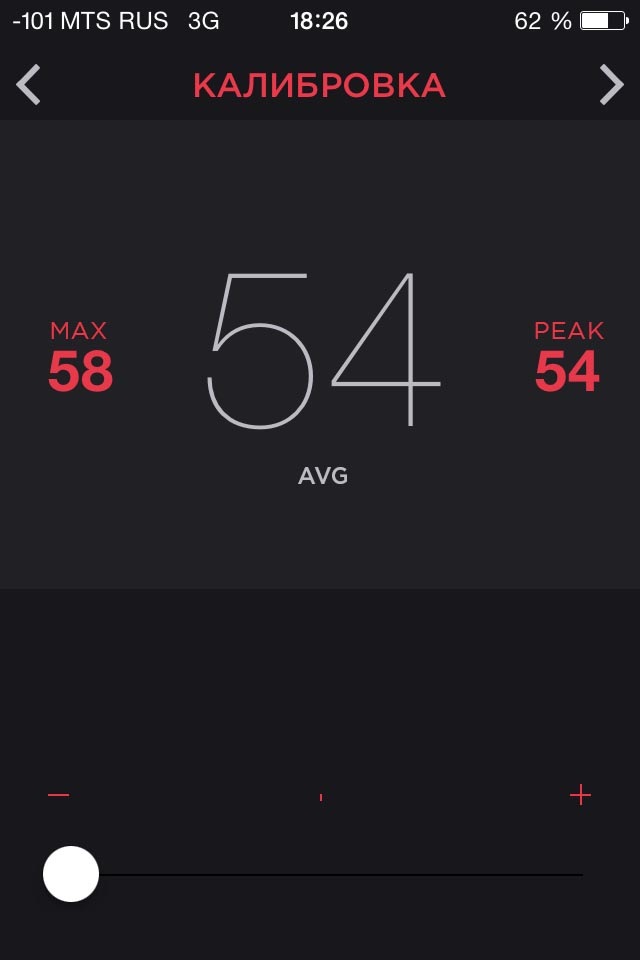

И да, забыл про шумомер. Скачал себе прожку на огрызок, дабы проверить уровень шума в авто при слушании музычки:

Всем добра и хорошего настроения!

Nissan Bluebird 1999, 125 л. с. — автозвук

Машины в продаже

Комментарии 22

Скажите а родние динамики у Вас широкополосние или коаксиальние?

Пищалки просто припаял к передним динамикам? Не хрипят на большой громкости?

да просто к передним. Нет не хрипят.

Читал, что без кроссовера пищалки будут пытаться воспроизвести бас и из-за этого могут сгореть!

а там стоит кондей как на больших колонках на пищалки, и он вроде как фильтрует низы

Понятно:) Тогда тоже так сделаю:) Спасибо:)

а там стоит кондей как на больших колонках на пищалки, и он вроде как фильтрует низы

да. кондер фильтрует слегка. а как же общее сопротивление? оно ведь изменилось. Твиты — 4 ома и миды — 4 ома. И подключены паралельно. Общее сопротивление — 2 ома. Потянет твой ГУ или усилитель? не сгорит ли он или ГУ? Надо подумать.
www.drive2.ru/l/1194789/
Много написано, но по картинке будет понятно, о чем я.

да так то тянет, и использую я его на половину мощности.Так что вроде не должен.

Ну если только на половину, то можно. Удачи.

спасибо.На макс. крутить не вижу смысла, и на половину громко в машине)

Это правильно, когда есть запас по мощности. Хоть под капотом запас, хоть на регуляторе громкости. Всегда уеверен, что не «надрывается».

Источник

Как проверить автоусилитель в домашних условиях

«Как проверить автоусилитель в домашних условиях» — первый мой запрос в гугле после покупки уся)

И как известно – кто ищет тот всегда найдет. В автомобильной сети 12в, дома 220в. Надо как-то одно преобразовать в другое. Я слышал про преобразователи 12 в 220 (для использования ноутбуков в авто – крайне полезная штука), но не про обратное. Зато интернет мне напомнил, что БП компьютера как раз выдает 12в.

Не долго думая нашел на работе не использующийся, но рабочий БП. Он оказался в 250ватт. Беспокоился, что слишком мало будет для уся, но забегу вперед и скажу, что хватило %)

Что дальше делаем? А дальше выясняем какие провода выдают нужные нам 12в. Можно в интернете найти примерно такие картинки:

Или же самому померять мультиметром. Я сперва нашел картинку, а потом еще и сам проверил.

Не буду томить вас текстом, вот самая главная информация:
1. Нужные +12в это желтые провода
2. Масса (земля) это черные провода
3. Зеленый провод на большой 24пиновой колодке – необходимо замыкать с землей для запуска БП
Фото колодки с проводами

Все остальные провода я просто напросто отрезал. Если же БП нужен в рабочем состоянии, тогда надо не отрезать провода и колодки, а сделать выводы нужных проводов из колодки.

Все желтые зачистил – скрутил в одну косу (кроме одного, зачем объясню ниже), точно также поступил с черными (опять кроме одного, он замыкается с зеленым для запуска БП)

Меряем мультиметров, все ли так. И правда, все так:

Теперь всю нашу конструкцию можно подключать к усилителю. Желтая скрутка – на плюс уся, черная – на минус. Отдельный желтый – на ремоут – включение усилителя.

Проверяем, что на усилители все регуляторы Gain выкручены в ноль. Теперь когда все подсоединили и проверили – включаем бп в сеть, затем замыкаем зеленый и черный. Все. Усь заводится 🙂 у меня завелся )))
После этого я подключил фронтальную акустику (другой пока нет), подключил Айпод в качестве источника звука (подключал через шнурок AUX-2RCA который снял с компьютерных колонок)

Музыка не заиграла. Я не сразу сообразил в чем дело. Оказалось, нужно было перевести усь в 2хканальный режим )

Примерно так вся эта схема выглядела в квартире. Кот и девушка были недовольны))

А еще снял небольшое видео — другу отправлял и в ин100грам выкинул)

Надеюсь кому-нибудь будет полезно или по крайней мере интересно читать 🙂

Источник

Как проверить динамик или наушник

Как проверить динамик или наушник? Достаточно иметь под рукой самый простой мультиметр.

Вот два наших пациента: наушник и динамик

Наушник — это тот же самый маленький динамик. Устройство динамика показано ниже на схеме

Для того, чтобы проверить динамик, нам нужно просто узнать, не в обрыве ли у нас звуковая катушка? Звуковая катушка представляет собой провод, намотанный колечком. Если провод в обрыве, значит динамик неисправен. Чтобы проверить звуковую катушку, ставим крутилку мультиметра на прозвонку

Давайте для начала проверим наушник. Прикладываем щупы к контактам наушника и смотрим на показания прибора.

Мы видим, что мультиметр выдал нам падение напряжения на концах катушки 30 милливольт. Следовательно, звуковая катушка целая и наушник рабочий.

Давайте проверим динамик-громкоговоритель. Прикладываем к контактам щупы и смотрим на показания.

Что-то показывает? Значит звуковая катушка целая.

Если бы звуковая катушка была в обрыве, тогда мультиметр показал бы единичку на дисплее.

Также можно проверить динамик или наушник, выставив крутилку на измерение сопротивления. Почти на каждом динамике есть его значение сопротивления. Оно изображается значком Ω и выражается в Омах. Например, вот у этого динамика сопротивление 8 Ом:

У этого динамика сопротивление 4 Ома

Чаще всего мультиметр покажет сопротивление чуть больше на 1 или 2 Ома.

После того, как проверили катушку на обрыв, можно также проверить качество звучания динамика или наушника. Для этого надо прогнать его по всем звуковым частотам с помощью генератора частоты от 20 Герц и до 20 Килогерц. Если такой динамик издает хрипы и искажения — это не есть хорошо. Как индикатор звука такой динамик или наушник вполне сойдет, но меломанам я бы посоветовал его утилизировать 😉

Источник

Как подключить пищалки к магнитофону

Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто – музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук – колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно. Но как правильно установить колонки, и куда подключать это оборудование знает не каждый автовладелец.

Твитер-пищалка в авто

Предназначение

Главной целью установки пищалок является воспроизведение высоких частот. Представляют собой небольшие колонки, которые устанавливаются в передней и задней части авто (или в одной из них), в зависимости от аудиосистемы. Для максимального эффекта используются в составе многокомпонентных аудиосистем, но можно найти в розничной продаже (например, от фирмы Пионер). К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец.

Колонки для лучшего звучания

При монтаже в акустические системы автомобилисты устанавливают твитеры через кроссовер – это устройство, обеспечивающее рабочие диапазоны для колонок. Он разделяет частоты при работе с многокомпонентной аудиосистемой. Это позволяет добиться максимального эффекта от системы и обеспечить высококачественное качество звука в машине.

Схема подключения через кроссовер

Подключить пищалки к кроссоверу достаточно просто, и для этого, нужно только ознакомиться с инструкцией аудиосистемы. Но бывают случаи, когда подключить пищалки в авто необходимо напрямую к магнитоле.

Подключение твитеров к магнитоле

Внимание: установка твитеров без кроссовера или других фильтров может повлиять на качество звучания! С магнитолы сигнал выходит одинаковый, и распределяться по частотам не будет. Так подключать динамики не рекомендуется, но возможно.

Допускается подключить пищалки к колонкам, которые уже установлены. Для этого потребуется фильтр 1-го порядка (конденсатор). Ёмкость будет зависеть от установленных динамиков и в каждом конкретном случае подбирается индивидуально.

Правила подсоединения

Особенности подключения

Пищалка – это элемент стереосистемы, задачей которого является воспроизведение звука частотой от 3000 до 20 000 герц. Магнитола же выдаёт полный спектр частот, начиная от пяти герц и заканчивая 25 000 герцами.

Пищалка может качественно воспроизвести только автозвук, частота которого составляет минимум две тысячи герц. Если на неё подать более низкочастотный сигнал, он не будет воспроизводиться, а при достаточно большой мощности, на которую рассчитаны средне- и низкочастотные динамики, пищалка может выйти из строя. При этом о каком-либо качестве проигрывания не может быть и речи. Для долговечной и надежной работы пищалки следует избавиться от низкочастотных составляющих, которые присутствуют в общем спектре. То есть, сделать так, чтобы на неё попадал только рекомендованный диапазон рабочих частот.

Первым и самым простым способом отсечения низкочастотной составляющей является последовательная установка конденсатора. Он хорошо пропускает высокочастотную полосу частот, начиная от двух тысяч герц и более. И не пропускает частоты ниже 2000 Гц. По сути, это простейший фильтр, возможности которого ограничены.

Как правило, конденсатор уже присутствует в составе акустической системы, поэтому в дополнительном приобретении не нуждается. Подумать об его покупке следует в том случае, если владелец решил обзавестись бывшей в употреблении магнитолой, и не нашёл конденсатор в комплекте твитера. Выглядеть он может следующим образом:

Если вы не увидели ни одного из перечисленных вариантов, следует докупить конденсатор отдельно и установить своими руками. В радиомагазинах их ассортимент велик и многообразен.

Диапазон фильтруемых частот зависит от типа установленного конденсатора. Например, владелец может установить конденсатор, который будет ограничивать диапазон частот,подаваемых для колонок на уровне трех или четырех тысяч герц.

Обратите внимание! Чем выше частота сигнала, подаваемого на твитер, тем большей детализации звука можно добиться.

При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц.

Подключение

Подключение твитера выглядит следующим образом, он подключается на прямую к динамику который расположен у вас в двери плюс твитера подключается к плюсу динамика а минус к минусу, при этом конденсатор должен присоединяться к плюсу. Это практический совет для тех, кто не знает, как подключить твитеры без кроссовера.

Альтернативный вариант подключения, это — использование кроссовера. В некоторых моделях акустических систем для авто он уже имеется в комплекте. Если отсутствует,можно приобрести его отдельно.

Требования перед подключением

Чтобы правильно установить твитеры в автомобиль, перед монтажом требуется выполнить ряд действий:

Другие особенности

На сегодняшний день самым распространенным вариантом твитера является электродинамическая система. Конструктивно она состоит из корпуса, магнита, катушки с обмоткой, диафрагмы с мембраной и запитывающих проводов с клеммами. При подаче сигнала, в катушке протекает ток, образуется электромагнитное поле. Оно взаимодействует с магнитом, возникают механические колебания, которые передаются на диафрагму. Последняя создаёт акустические волны, слышен звук. Чтобы повысить эффективность звуковоспроизведения, мембрана имеет специфическую купольную форму.Автомобильные твитеры, как правило, используют шелковые мембраны. Для получения дополнительной жесткости мембрану пропитывают специальным составом. Шелк характеризуется возможностью более эффективно справляться с высокими нагрузками, температурными перепадами и сыростью.В наиболее дорогих твитерах мембрана изготовляется из тонкого алюминия или титана. Встретить подобное можно только на очень престижных акустических системах. В обычной аудиосистеме автомобиля они попадаются довольно редко. Наиболее же дешевым вариантом является бумажная мембрана.

Помимо того, что звучание хуже, чем в двух предыдущих случаях, такое оборудование имеет крайне малый срок эксплуатации. И это неудивительно, поскольку бумага не может обеспечить качественную работу твитера в условиях низкой температуры, повышенного уровня влажности и высокой нагрузки. Когда машина повышает обороты двигателя, может ощущаться посторонний звук.

Не забудьте, что настроить пищалку можно и с помощью магнитолы. Даже в самых дешевых моделях имеется возможность настройки высоких частот. В частности, модели среднего ценового диапазона имеют встроенный эквалайзер, значительно упрощающий задачу.

Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто – музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук – колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно. Но как правильно установить колонки, и куда подключать это оборудование знает не каждый автовладелец.

Твитер-пищалка в авто

Установка и подключение

Чтобы выполнить монтаж, и установить колонки требуется сделать следующее (примером взята установка в дверях):

Внимание: при установке необходимо маркировать провода, чтобы в них не запутаться, грамотно изолировать все контакты и брать кабель с небольшим запасом!

Итог: установить твитеры в автомобиль не сложно и это может сделать любой автовладелец. Но если соответствующего опыта нет, а изучать самостоятельную установку не хватает времени или есть сомнения в успехе – лучше обратиться к специалистам или в автосервис.

Что понадобится для подключения

Для установки пищалок потребуются такие материалы и инструменты:

В каких местах рекомендовано устанавливать высокочастотные динамики?

Производители рекомендуют много мест, в которых можно разместить высокочастотные динамики, чаще всего на уровне ушей. Другими словами, направить их как можно выше на слушателя. Но не все согласны с подобным мнением. Такая установка не всегда удобна. Она зависит от конкретных обстоятельств. И количество вариантов установки довольно-таки большое.

Куда лучше всего направлять твитеры?

Проектируя автозвук, можно выбрать один из двух вариантов:

Выбор того или иного варианта зависит от индивидуальных предпочтений владельца. Для начала можно направить вч динамики на себя, а потом попробовать диагональный способ. После тестирования владелец сам решит, нужно выбрать первый способ, либо отдать предпочтение второму.

Подключение к аудиосистеме

После того, как будет определено место расположения пищалки, в обшивке под ней нужно сделать небольшое отверстие под провода. Подключенные к аудиосистеме провода от пищалок и других колонок также следует спрятать под пластиком салона. Для этого придется его аккуратно разобрать, протестировать автозвук, а затем собрать в обратном порядке обшивку салона. Нужные для такой работы инструменты: отвертки фигурная и плоская (а лучше всего специальные пластмассовые лопатки для снятия обшивки салона), бокорезы, провода, термоусадки или изолента (если есть паяльник, то воспользоваться им будет не лишним) двухсторонний скотч и фонарик.

От магнитолы идут звуковые волны в диапазоне от 5 Гц до 25 000 кГц. Пищалки обладают маленькой инерцией и способны воспринимать звук от 2 000 Гц. Волны низкой частоты для них губительны, а также попадая в «эфир», значительно портят звук. Поэтому подсоединить к магнитоле напрямую вч динамики будет большой ошибкой.

Для того, чтобы отфильтровать низкочастотные волны, можно развести провода твиттера через кроссовер. Он идет в комплекте с компонентной акустикой, либо приобретается отдельно.

Инструкция по подключению

Если в автомобиле отсутствуют отверстия под провода, то их придется создавать своими руками. При этом следует избегать взаимодействия проводов с металлическими элементами. Для этого цели применяются резиновая гофра или кольца-прокладки.

Во время протягивания проводов рекомендуется их промаркировать на «задние» и «передние». Это позволит избежать путаницы при возникших проблемах с распиновкой колонок.

Чтобы установить в машину пищалки, следует придерживаться основных этапов монтажа:
