Как проложить кабель видеорегистратора в машине

Как протянуть провод регистратора к прикуривателю, не снимая обшивки

Налепив в первый раз регистратор на стекло, сразу стало понятно, что провод, свисающий через все лобовое, будет вскоре очень раздражать. Самой его тянуть до прикуривателя не хотелось, т.к. считала, что жутко сложно интуитивно снимать обшивку. Позвонила дилеру узнать его цену. 2500 за такую элементарную работу! После этой цифры сразу перестала бояться делать что-то сама 😀

Не помню, кто рассказал мне об этом способе. Это точно был кто-то с драйва. Если этот замечательный человек видит эту запись, отзовись! Страна должна знать своих героев 🙂

1. Берем плоскую отвертку, оборачиваем ее изолентой, чтобы не царапать обшивку.

2. Оборачиваем провод один раз вокруг зеркала заднего вида. Делается это для того, чтобы регистратор в случае отлипания присоски не упал, а остался висеть на проводе (это случается в основном только зимой).

3. Отверткой аккуратно запихиваем провод под обшивку крыши слева направо, далее вниз по стойке.

4. Заводим провод под уплотнитель двери.

5. Далее под обшивку пола.

6. Перекидываем шнур через связку проводов диагностического разъема под бардачком (легко нащупать рукой)

7. Снова ведем по обшивке пола

8. Дотягиваем оставшийся шнур до прикуривателя. У меня длины хватило в самый раз.

Источник

Подключение видеорегистратора к бортовой сети

У многих есть видеорегистраторы и они все идут в комплекте с адаптером в прикуриватель. Уверен, что никому не нравятся болтающиеся провода от прикуривателя до регистратора. Я не исключение.

В данной заметке хочу вкратце написать, что нужно сделать чтобы подключить видеорегистратор.

Можно вести провод от зажигания на самый верх, но это нужно снимать кучу накладок, да и зачем, когда у всех есть плафоны и почти на всех современных машинах происходит принудительное отключение бортовой сети через энное количество минут после того, как зажигание выключено (у некоторых без задержки).

Как именно подключать к плафону — описывать не буду, т.к. снимаются они по разному и с разных сторон приходит ток на них. Но обычно это делается достаточно легко, плюс уверен, что подробную инструкцию как снять плафон и где там какой провод в инете можно найти на любую машину.

Здесь же я хотел бы остановиться на другом, а именно на подключении регистратора. Регистраторы бывают либо на 12В, т.е. работающие при номинальном напряжении бортовой сети, либо на 5в (на самом деле не только на 5В, но принцип один).

Итак, для начала хочу сказать, что при подключении любого регистратора, даже на 12В малой кровью не обойтись. Т.к. напряжение в бортовой сети может гулять от 10В до 15В, то даже 12В регистратор лучше не подключать напрямую, а использовать стабилизатор напряжения. У нормальных видеорегистраторов он находится в самом адаптере в прикуриватель, то есть этот адаптер не просто пластмаска с парой проводов, поэтому разбираете адаптер, достаёте его и подключаете.

Теперь опишу конкретно мой пример подключения, а именно с видеорегистратором на 5В Датакам. Для начала, я облазил весь инет и понял, что купить то такой преобразователь напряжения 12В на 5В никаких проблем не составляет, но только в Китае! У нас это почему-то целая проблема. Из Китая ждать не хотелось, а в той же Москве я нашёл только один магазин которые продаёт подобные в розницу, дороже чем в Китае раза в полтора, но всё-равно совсем не дорого. Но доставки не было, а ехать из-за 400р на другой конец Москвы не хотелось и терять на это половину рабочего дня, тем более.

Хотя подключение китайского преобразователя наиболее удобно и аккуратно, т.к. они представляют из себя маленькие коробочки с четырьмя проводами, два из которых подключаются к плафону, а два потом на регистратор. Вот описание на русском одного из вариантов конвертера, которые продаются в Китае. #

В общем, я решил никуда не ездить и использовать преобразователь напряжения, который был встроен в адаптер в прикуриватель. Для этого берется адаптер, внимательно изучается на предмет как его безболезненно разобрать, в моём случае, нужно было отверточкой отколыпнуть крышечку в торце с USB портом (под наклейкой было видно место стыка, там отверточкой поддеваем и отколупываем), с другой стороны была круглая металлическая фиговинка, которая откручивалась, а после этого приложив небольшое усилие, адаптер разбирался пополам.

На фото ниже видно, что при этом получается.

Достаём содержимое, это элеметарно, тут главное не делать особо резких движений, чтобы не оторвать провода, который идут к регистратору, т.е. выход на 5В, чтобы уменьшить себе работу в будущем.

Теперь нужно отрезать бокорезами всё лишнее, а именно контакт-пружинку, заодно можно контакты-боковины, но их я отрезать не стал, т.к. они стали затем неким защитным каркасом. На маленькой платке видны места пайки контакта-пружинки и контакта-боковины, в эти места припаеваем провода, как видно ниже на фото.

Ну вот почти и всё. Обматываем изолентой почти всё, чтобы не коротнуло об металлические детали, но не рекомендую обматывать место где сама микросхемка, т.к. она очень греется и может оплавить изоленту. В моём случае получилось как на фото. Контакты боковины я обернул, плюс часть платы с USB портом, а дальше оборачивать изолентой смысла нет, т.к. никаких острых металлических частей, которые могли бы закоротить в районе плафонов нет, а при таком полуоткрытом виде всегда будет хорошая вентиляция для преобразователя напряжения.

Теперь подключаем провода к плафону, штекер вставляем в видеорегистратор и пользуемся.

Источник

Установка видеорегистратора(Скрытая проводка)

Начну из далека))

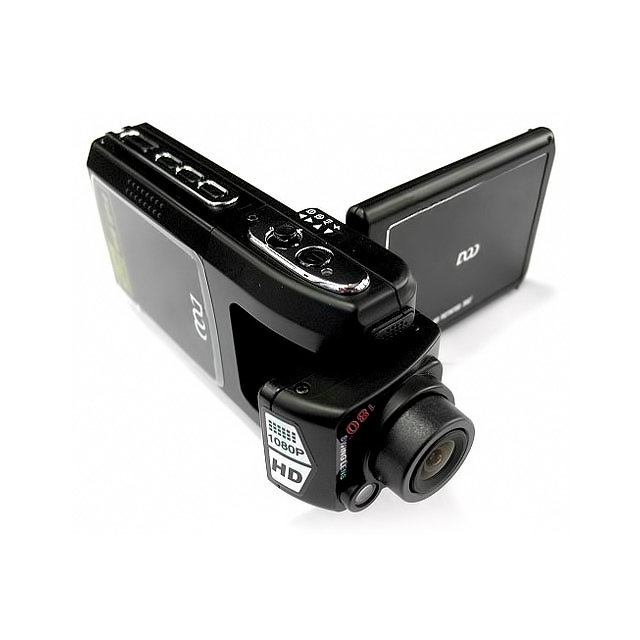

Вообщем, подарил мне друг регистратор, с пожеланием, чтобы не пригодился)) DOD 9серии HD

Свои функции выполняет — это главное.

Но меня не устраивал тот факт что, зарядка регистратора, постоянно в розетке, и длинный провод висит, поэтому решено было сделать скрытую проводку. Вариантов было не сколько:
а)Запитать от розеток 12v
б)от плафона освещения
в) просто проложить провод под обшивкой крыши и под порогом провести к задней розетке.

Так как меня этот вариант устраивает больше, чем выше перечисленные, то и я и воспользовался.
Плюсы от данной реализации:
— Эстетичность
— Минимальная длина проводов
— Штатная проводка остаётся целой

Так как в моем случае регистратор питается 5v, нужна понижающая напряжение плата(х.з как правильно она называется), она есть в заряднике которая идет в комплекте, но у меня же все не «слава богу», сам зарядник с USB, дербанить его жалко и не удобно потом подключать. Поэтому идем в магазин электроники покупаем подходящий зарядник в прикуриватель, приносим домой и разбираем

На этом отличие от увиденного мной варианта заканчиваются.

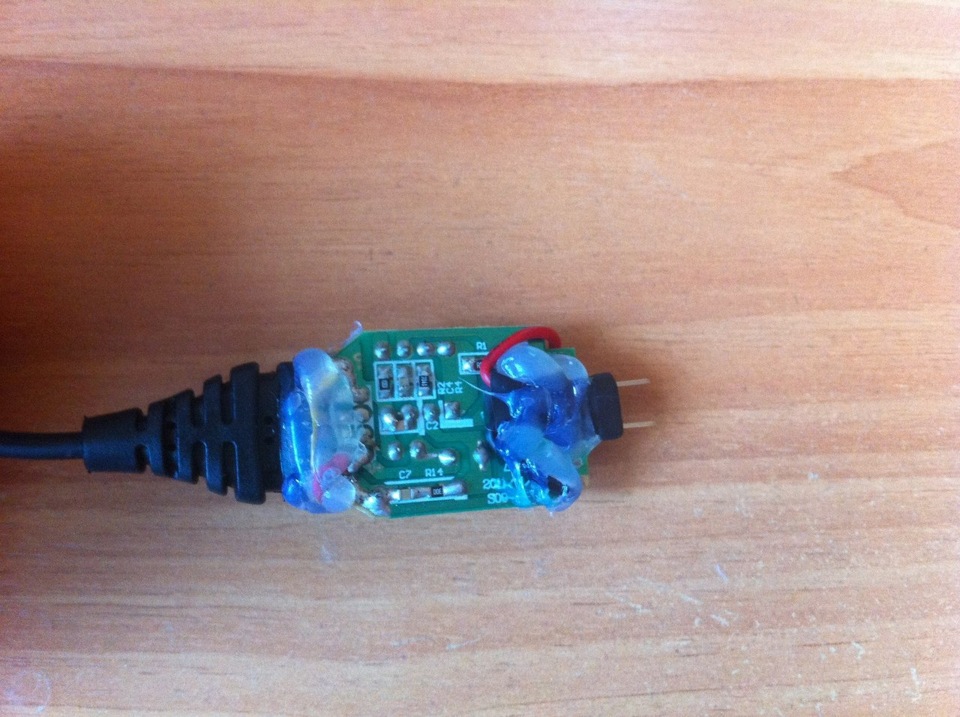

Далее припаиваем разьёмы PLS(BLS) и герметизируем плату

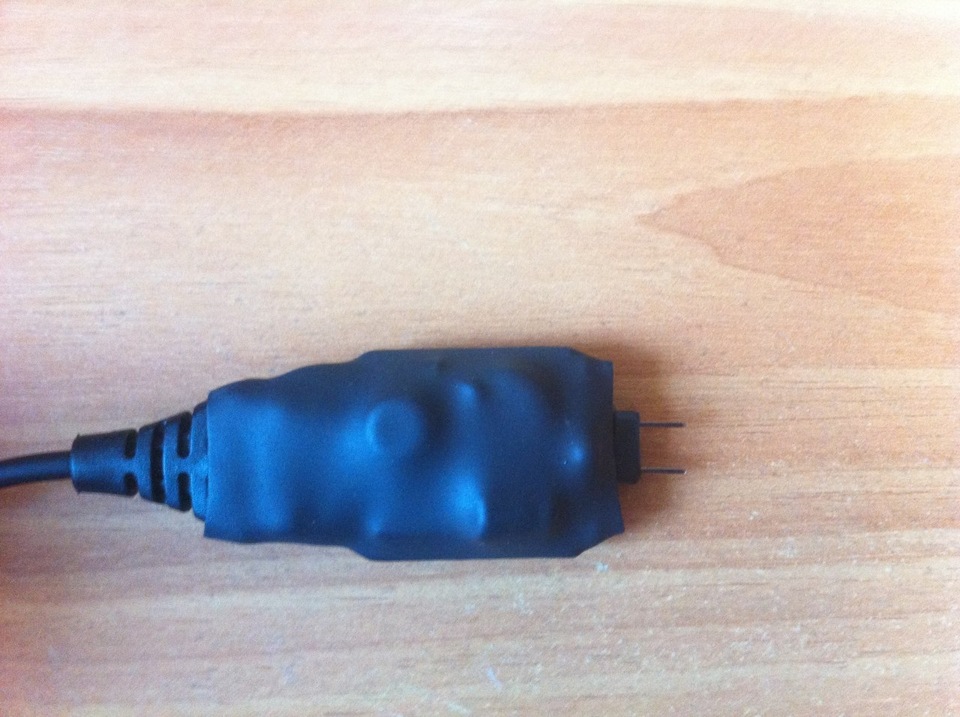

и в термоусадку ее

Фоток процесса пайки у меня нет, так как спаял мне это все ExpeL

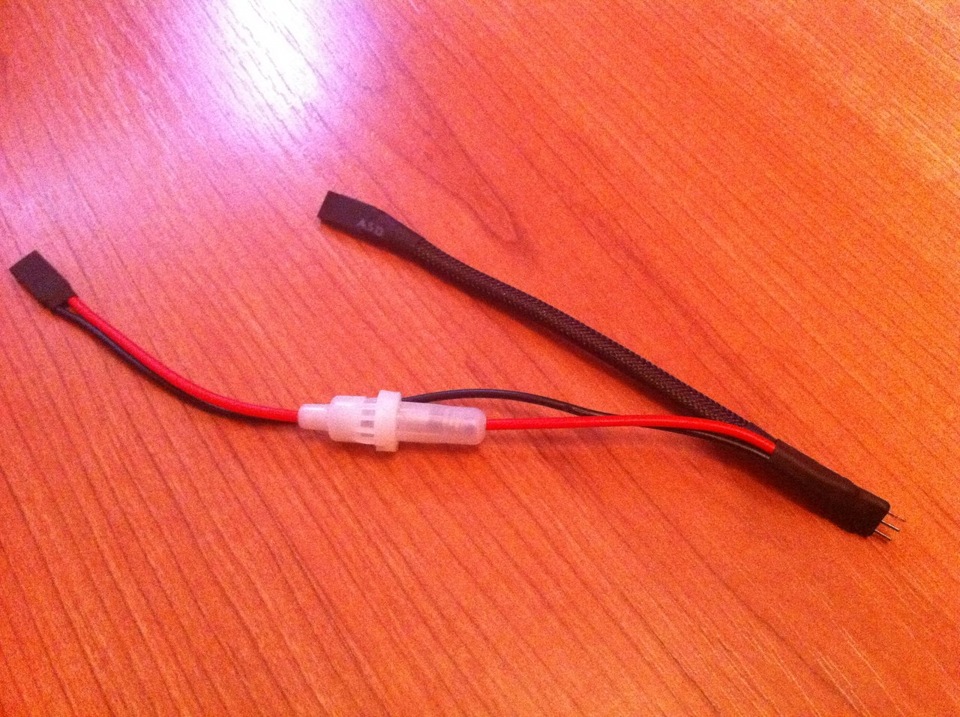

В итоге «двойник» выглядит так

Берем все что напаяли и идем в машину
Ставится все за 15 минут

Источник

Скажем нет свисающим проводам видеорегистратора и радар-детектора…

Привет всем читателям!

Как же мне надоели провода питания видеорегистратора и радар-детектора, нависающие над магнитолой и панелью климат-контроля. Решено, надо убирать провода под обшивку, пока на улице лето.

В машине на сегодняшний день установлены: видеорегистратор Lexand LR-4500 и радар-детектор Cobra RU 715. Описывать эти девайсы не вижу смысла, просто скажу что отрабатываютсвою стоимость на 100% и я ими очень доволен.

Оставляя авто на парковке на длительное время, приходится постоянно отключать и снимать регистратор и детектор, чтобы не привлекать внимания злоумышленников, а то мало ли что. Девайсы максимально поднял к обшивке потолка (до этого провода не позволяли), а на лобовое стекло пустил тонировочную полосу 5%. Тонировочная полоса больше вынужденная мера от любопытных глаз, нежели чем защита от солнца.

С местом установки определились, теперь путь прокладки проводов: под обшивкой потолка, в правую стойку, за бардачком и через отверстие под заглушкой к прикуривателю. Прикинув расстояние решил провод питания детектора просто удлинить, а провод питания видеорегистратора заменить полностью (он витой, кто только придумал).

Закупил все необходимые материалы:
1. Разветвитель в прикуриватель Espada E-13U с проводом — 1 шт.
2. Кабель USB — mini USB 3 м — 1 шт.
3. Акустический провод 0,5 мм — 2 м.
4. Изолента антискрип VAG (арт. 000 979 950) — 1 шт.
5. Изолента автомобильная — 1 шт.

Приступаем к монтажу. Разветвитель было решено установить в нишу за прикуривателем. Для этого излишки провода скрутил и обмотал антискрипом, в местах контакта с пластиком обшивки наклеил битопласт (покупал для ШВИ бардачка, но об этом позже), а для крепления разветвителя наклеил скотч 3М (был куплен раньше).

Далее паяем провода, спайки изолируем термоусадкой и обматываем оба провода антискрипом.

Снимаем обшивку стойки: поддевать лучше со стороны резинового уплотнителя вверху, затем верх обшивки оттянуть в сторону водителя и когда фиксаторы выйдут из стойки подать обшивку вверх.

Следом снимаем бардачок: откручиваем 7 саморезов насадкой Torex 20 и вынимаем (тут все просто).

Вынимаем одну из заглушек возле прикуривателя (я выбрал с правой стороны, на левую у меня другие планы): отверткой снять не получилось, побоялся заглушку и обшивку попортить, поэтому подлез к ней снизу — с пассажирского места под обшивкой рукой нажал на фиксатор.

Дальше протягиваем провод через отверстие под заглушкой, за бардачок, в стойку и под обшивку потолка. Выпускаем провода из под обшивки потолка на нужную длину, оставляем запас.

Долго думал как закрепить провод под обшивкой стойки, ничего толкового не придумал и просто приклеил полосы скотча 3М. Пока пусть будет так, когда буду менять обшивки стоек может быть что-то другое придумаю.

Проводим провода за бардачок и крепим хомутами-стяжками в доступных местах.

Приклеиваем разветвитель в нише за прикуривателем, подключаем питание на регистратор и детектор. Излишки провода убираем под обшивку. Заглушку обратно ставить пока не стал, но наверное стоит сделать проточку под провода и поставить ее на место.

Подключаем регистратор и детектор, проверяем работоспособность. Ставим на место обшивку стойки и бардачок. Все готово!

Радар-детектор снаружи не видно вообще, чего не скажешь о видеорегистраторе. Скрытию регистратора препятствует конструкция присоски-держателя (слишком низко опущен регистратор от обшивки потолка) и его графитово-серебристый цвет (черным не могли что ли сделать?). В дальнейшем планирую модернизировать конструкцию держателя и перекрасить видеорегистратор в черный матовый цвет.

Если изложенный материал вам понравился, не забывайте про кнопочку:)
Спасибо!

Все таки решился я и переделал разводку на видеорегистратор и радар-детектор. Разветвитель перенес из ниши за бардачок и закрепил его на металлический кронштейн, который прикрутил к металлической стойке.

Питание разветвителя сделал по «фен-шую» – протянул провод от коробки предохранителей, для чего мне потребовались 1 м провода и пин N 907 326 03, я взял сразу 4 шт. на будущее.

Открываем крышку коробки предохранителей, смотрим: в нижнем ряду напряжение есть всегда, а в верхнем появляется только при включении зажигания. Нас интересует только верхний ряд, я решил подключить регистратор и радар в ячейку 6 через предохранитель 5А.

Теперь нужно добраться до обратной стороны коробки, чтобы вставить обжатый пин с проводом, сделать это я скажу не так просто. Сначала отворачиваем два винта крепления коробки и выдавливаем ее вовнутрь. Она упирается в воздуховод, который крепится снизу одним саморезом, выворачиваем его и отводим с усилием воздуховод в сторону двигателя – он должен соскочить с креплений. Затем мне пришлось убрать плафон подсветки в ноги, он тоже стоял на пути коробки, вроде бы все свободно, но нет – маневренность коробки ограничена толстым жгутом проводов. Снимаем заднюю крышку коробки, находим интересующий нас слот, аккуратно раздвигаем провода и вставляем пин до упора. Укладываем провод и все собираем в обратном порядке. Протягиваем провод за консолью и цепляем к разветвителю (не забываем обмотать провод антискрипом).

Вот теперь ниша за прикуривателем и заглушка освободились, можно продолжать тюнинг 🙂

Источник

Простой способ, как спрятать провод от видеорегистратора в машине почти без разбора

Как же надоел свисающий кабель посреди стекла от видеорегистратора или радар-детектора. Вижу это в каждой третьей машине. Есть ли простое решение проблемы?

Где-то читал, что в некоторых авто в штатном зеркале есть вывод USB для подключения чего угодно. Но увы, не все современные автомобили даже среднего класса могут похвастаться такой опцией. Да и есть некоторые особенности, при которых не подойдет этот USB.

Стандартный кабель питания от регистратора не имеет универсальной длины, у каждого производителя она своя. У кого 2 метра, у кого 2.5м, а есть и 3х метровые. Если провод у вас короткий, то описанный способ может не подойти. Если провод от 2.5м и ваш автомобиль не Шевроле Тахо, то есть надежда на то, что все получится.

Способ 1. Простой и без особых знаний

Итак, общая схема установки такая.

Примечание. Запомните, проталкивать кабель перед установкой надо снизу вверх. Так как штекер питания меньше, чем сама зарядка прикуривателя. А вот устанавливать провод надо сверху вниз, так как излишки длины можно спрятать под торпедой и не обрезать.

Шаг 1. Я поездил во многих авто. И практически в 90% есть пространство, а точнее щель между обшивкой потолка и лобовым стеклом. Даже если вам кажется, что там очень плотно, протолкнуть кабель туда не составит труда. Попробуйте использовать пластиковую карту.

Примечание. Но, прежде чем это сделать, отмерьте кусочек кабеля питания примерно 10-15см или так, чтобы он был слегка в натяжку к тому месту, где планируйте ставить видеорегистратор. Потом его лучше зафиксировать специальными клипсами в 2х местах, у потолка и у места, где он подходит к гнезду регистратора.

Шаг 2. Проведите кабель под потолком до угла (налево или направо), тем же способом попробуйте затолкать его между резинкой стойки и обивкой. Если не получится, придется снять стойку. Не бойтесь, это ОЧЕНЬ просто и повредить там ничего невозможно. Часто под заглушками airbag есть шурупы, выкрутите их. Все, тяните аккуратно стойку на себя, она на защелках.

Шаг 3. Протянув провод по стойке вниз, дойдете до бардачка или до торпеды под рулевой колонкой. Тут скручиваем лишний провод и скотчем прикрепляем к чему-либо свободному, а остаток с зарядкой аккуратно ведем к прикуривателю.

Шаг 4. При нижней проводке тоже можно обойтись без снятия панелей, если у вас есть те самые специальные клипсы проводки с 3М скотчем, купить их можно на Алиэкспресс. Например такие или такие. Просто зафиксируйте провод, чтобы он не свисал и доведите до места питания. Кто-то просто кидает под коврик, но я не советую этого делать.

Финальный шаг. Запомните, от штатного USB запитать видеорегистратор может не получиться, так как они не выдают нужную силу тока. Обычно это стандартные 0.5A или 1A. Но если у вас современный автомобиль, то на таком USB будет обозначение зарядки смартфона, тогда это подходит.

Посмотрите на зарядке видеорегистратора обозначения производителя по питанию и силе тока. Выглядит это как output: 5v 2A, это обычно у китайцев. Информация пригодится при покупке зарядки. А вот у корейских и комбо чаще встретишь 12v 2A. Учтите, корейские гаджеты вообще все питаются от 12v и им никакой USB не нужен.

Используйте штатное зарядное от регистратора или купите хороший автомобильный USB зарядник на несколько портов, например вот такой от BASEUS или Ugreen.

Более сложные способы, требующие небольшого вмешательства в электрику

Об авторе

Александр Кочетов Следит за рынком видеорегистраторов с 2014 года, постоянный участник специализированных обсуждений в профильных ветках форумов, знает настроения и тренды пользователей
