Как правильно зарядить аккумулятор автомобиля зарядным устройством вымпел
Как зарядить АКБ автомобиля зарядным устройством
Буквально на прошлой неделе узнал, как зарядить АКБ автомобиля зарядным устройством. И это несмотря на то, что водительский стаж составляет более 20 лет! Да, вот так нежданно-негаданно пришлось купить и осваивать ещё одну автомобильную приблуду. Зима ведь у нас, как всегда, неожиданно приходит, когда её совсем не ждёшь!
Кроме того, ситуация усугубилась ещё и тем обстоятельством, что моя повозка в последнее время больше стоит на приколе, а не двигается по бескрайним просторам вселенной. А значит, источника подзарядки для аккумулятора давно не было. В результате, одним прекрасным днём я повернул ключ зажигания, чтобы унестись в прекрасное далёко, но мой верный железный конь даже не хрюкнул!
Да этого и следовало ожидать. Невзирая на то, что аккумулятор совсем новый — был куплен и установлен под капот в августе прошлого года, он полностью разрядился. Ведь за это время я выезжал всего раза два. Что тут сказать, это был закономерный результат!
Какой зарядник купить
Критериями выбора были функциональность, возможность зарядки аккумуляторов различных типов, цена (чтоб не слишком дорого) и положительные отзывы реальных пользователей. В общем, отсмотрев несколько зарядников, остановился на автоматическом зарядно-предпусковом устройстве «Вымпел-30» от НПП «Орион СПБ». Мне он понравился тем, что работает в трёх режимах на 14,8 В, 16 В и 19 В. Умеет заряжать батареи нескольких типов: кальциевые, щелочные, серебряные, EFB (улучшенная утопленная батарея с утолщёнными пластинами). И делает это в автоматическом или ручном режимах.
Кроме того, у «Вымпела-30» широкий диапазон регулировки силы тока — от 0,8 до 20 ампер! Реализована двойная защита от перегрева — электронная схема и микровентилятор. Вентилятор автоматически подрубается при повышении температуры.
Но и это ещё не все достоинства устройства. Ко всему прочему, производитель указал на возможность использования такого зарядника в качестве блока питания или предпускового устройства для облегчения запуска двигателя!
Как проверить зарядное устройство аккумулятора автомобиля
Для начала, надо было проверить, работает ли устройство в принципе. Сделать это оказалось достаточно просто. Надо включить вилку в розетку и поженить соединить между собой выходные зажимы.
Далее, крутим по часовой стрелке регулятор силы тока на приборной панели. Стрелка амперметра также должна начать отклоняться вправо. Значит, зарядник исправен и готов к использованию.
Инструкция к ЗУ «Вымпел-30»
Ребята, на всякий случай (если вдруг потеряете бумажный вариант), я оставлю здесь инструкцию к моему заряднику, вдруг кому-то пригодится. Просто сфотографирую. Смотрите ниже на раскрывающийся спойлер — там будут фотки с более подробными инструктивными указаниями. Масштаб изображений можно менять, чтобы улучшить читабельность.
Порядок действий по зарядке батареи
Я покажу, как заряжать аккумулятор автомашины на примере зарядного устройства «Вымпел-30». Другими зарядниками не пользовался, но, думаю, везде принцип должен быть одним и тем же.
Буду приводить в чувство 12 вольтовый кальциевый необслуживаемый аккумулятор в автоматическом режиме. Включение зарядника в работу проводится в два этапа.
Время зарядки аккумулятора
Сколько времени теперь будет заряжаться аккумулятор до полного заряда в 12,6-12,8 Вольт? Зависит от степени его разряженности. В моём случае, АКБ была разряжена практически в ноль. Когда я замерил напряжение на её клеммах, мультиметр показал мне 11,34 Вольта!
Заряжать аккумулятор необходимо до тех пор, пока ЗУ не перейдёт в буферный режим, когда амперметр начнёт показывать силу тока в 1 А. В буферном режиме (саморазряд АКБ компенсируется требующимся током заряда) зарядку можно производить сколь угодно долго. Для старых слабеньких аккумуляторов это будет даже полезно — восстанавливаются внутреннее сопротивление и ёмкость.
Заряжать аккумулятор я начал вечером, в 20:30ч. и оставил его на ночь. На следующее утро, проснувшись в 09:30ч., первым делом побежал проверять устройство. К этому моменту ЗУ уже перешло в буферный режим — стрелка амперметра чётко зафиксировалась на 1 А.
Трудно сказать, в какой именно момент произошла полная зарядка моего аккумулятора, поскольку в ночное время я этот процесс, конечно, не контролировал. Автоматика сделала всё сама. Буду считать, что полностью разряженный аккумулятор пришёл в чувство через 12-13 часов.
Сколько стоит
Сколько стоит зарядное устройство для аккумулятора автомобиля? На сегодняшний день, этот супер агрегат («Вымпел-30») со стрелочным амперметром достался мне за 2359 рублей. Можно было, конечно, присмотреться к подобному заряднику с электронным дисплеем, но там цена на порядок выше и будет зашкаливать за 3 тысячи рублей.
Более дешёвые варианты (около одной тысячи рублей) можно приобрести по цене в 2 раза ниже той, которую заплатил я. Но и функционал будет победнее, увы. Заказал его в интернете и получил в ближайшем пункте выдачи. Сейчас жалею, что не купил летом. Скорее всего, можно было бы сэкономить сотню другую. А сейчас самый сезон на зарядники.
Где купить ЗУ
Зарядник «Вымпел-30» не стал исключением. Выбрал, заказал и купил его онлайн. Уже через 2 дня прибор ждал меня в пункте выдачи возле дома. Доставка, кстати, бесплатная. Кроме того, Озон вернул мне 5% от стоимости покупки баллами, которые можно в дальнейшем использовать для приобретения других товаров.
Кому обязательно иметь ЗУ для автомобильной АКБ
Раньше я довольно часто и помногу пользовался автомобилем, проезжая относительно большие расстояния. И, в общем-то, мне даже в голову не приходило обзавестись зарядным устройством для АКБ — разряжаться она просто не успевала. В зимний период аккумулятор я вообще никогда не снимал и не относил в тепло, так как во время холодов ставил двигатель на автозапуск при достижении определённой температуры ниже нуля.
На сегодняшний же день, необходимость в частом передвижении за рулём отпала. Машина стоит по большей части на «приколе», как я уже говорил выше. И это обстоятельство просто само собой подтолкнуло меня к приобретению зарядника.
Исходя из приобретённого опыта, думаю, что покупка зарядного устройства для АКБ не будет лишней для любого автолюбителя. Однако, очень даже не повредит тем пилотам, кто:
Если уж совсем никак не хочется связываться с зарядниками, то во избежание глубокого разряда АКБ и продления его жизни, желательно:
Видеоинструкция
В этом видео я показываю, как зарядить необслуживаемый кальциевый аккумулятор легкового автомобиля при помощи автоматического зарядно-предпускового устройства «Вымпел-30» от НПП «Орион». Все действия будут производиться в соответствии с инструкцией по эксплуатации данного устройства.
Зарядное устройство «Вымпел-30» и «Вымпел-27», а также «XTAR VC4» для АА, ААА и других)
ЧАСТЬ ПЕРВАЯ: Про «Вымпел-30»

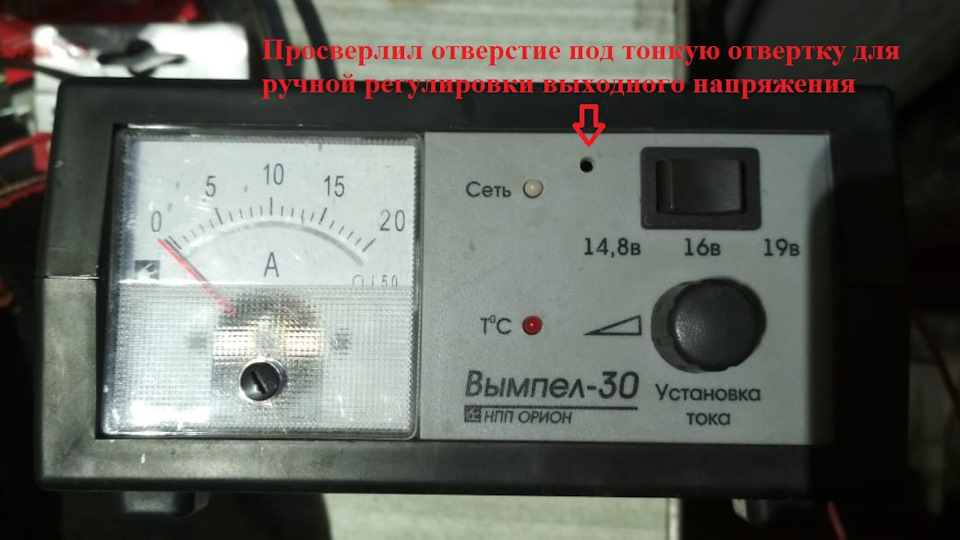

Есть в хозяйстве такое зарядное устройство — «Вымпел-30». Отличное зарядное устройство для авто-акб. Просверлил отверстие на лицевой панели, чтобы подстроечным резистором понижать выходное напряжение 14,8 В до 14,4 В, типа для зарядки АГМ.
И есть в хозяйстве скутер с АГМ-аккумулятором на 4 А/ч. 14,8 В говорят многовато для АГМ-батарей. Более того, у «Вымпел-30» мин.ток начала заряда 0,8 А, что в двое превышает классический номинальный ток заряда (10% от емкости АКБ) для данного типа АКБ. Да уже и больше информативности хочется от ЗУ. Хотел в него внедрить цифровой вольтметр с Али.
[Добавление от 02.03.2019]

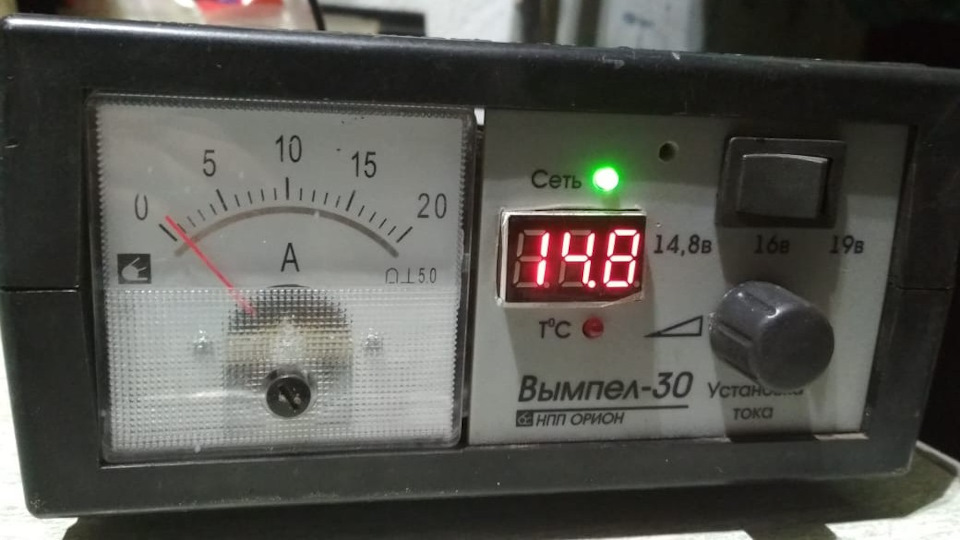

Цифровой вольтметр все-таки внедрил:
Впаял сопротивление 33 Ом, оставил штатный вентилятор, вентилятор начал вращается и без «нагрузки». Но стрелка амперметра «сильно» отклонилась (прилипла) в отрицательную сторону (без нагрузки).
Подкинул, что было — 54 кОм — стрелка амперметра отклонилась в обратную сторону, вентилятор не вращается…

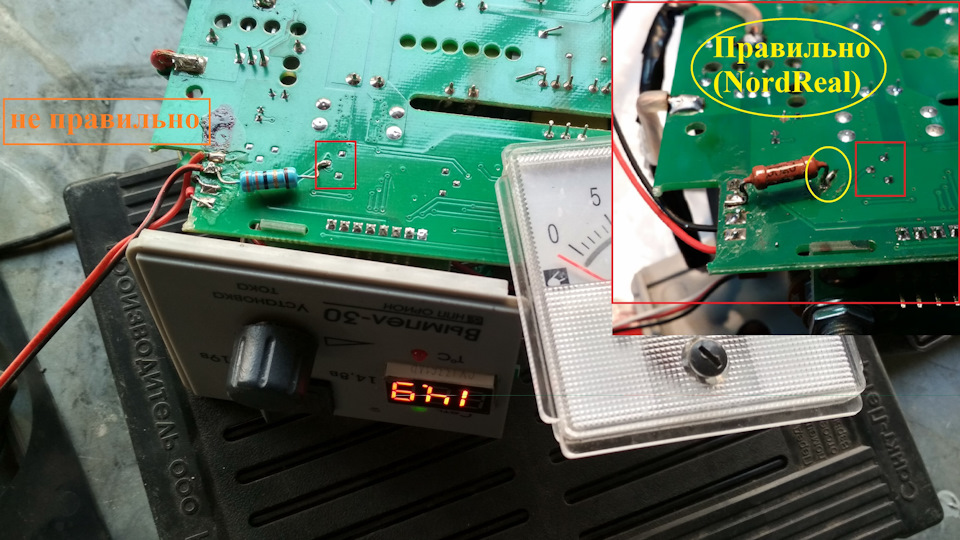

Разобрался… я не на массу припаял другой конец сопротивления… (тут смайлик «рукалицо»))))
Теперь вентилятор крутится постоянно, на вентилятор приходит 5 В, на сопротивлении падает 1,8 В. Сопротивление греется, но пальцем держать можно. Если закоротить крокодилы и выставить ток заряда 15 А, то напряжение на вентиляторе повышается до 7 В. В любом из режимов вентилятор вращается не на полную мощность, т.к. рассчитан на 12 В.
[Добавление от 10.05.2019]

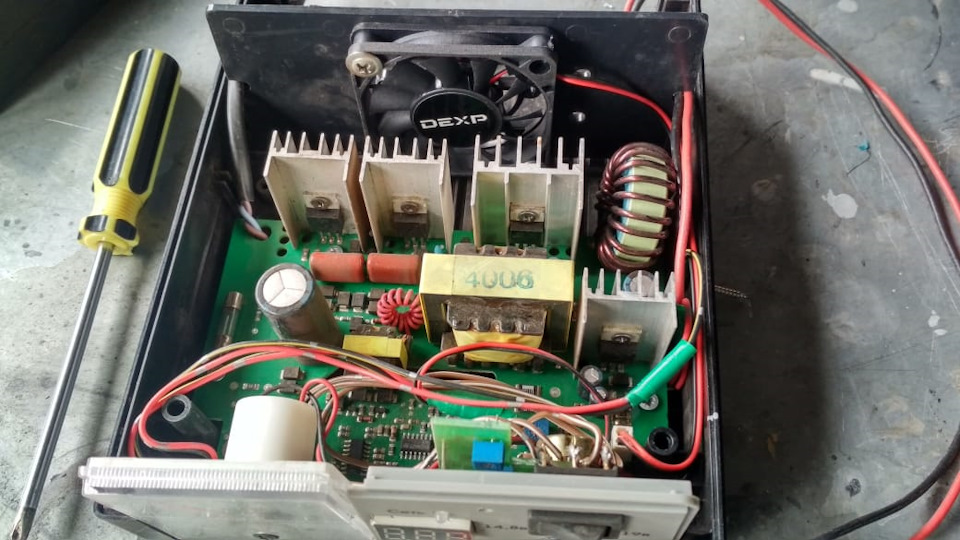

Купил за 120 руб. вентилятор 60х60. Припаял разъем от старого компьютерного БП, «для замены вентилятора без паяльника в будущем. Мысль не моя, так уже где-то практиковали в интернете.»
Теперь на напряжение на новом вентиляторе 6,8 В (в режиме «14,8 В»), при нагрузке ЗУ 15 ампер на вентилятор приходит 9 В.
Если раньше вентилятор при малых токах нагрузки на ЗУ работал практически бесшумно, то теперь работу вентилятор слышно сразу при включение, шум возрастает с переключением режима выбора напряжения (14,8 В, 15 В, 19 В), и сильнее всего шумит при нагрузке ЗУ 15 ампер. Полагаю, что вентилятор сам по себе шумный, но пока не считаю это багом, а отношусь как к фиче.
ЧАСТЬ ВТОРАЯ: Про «Вымпел-27»
Как узнал о выходе в НПП «Орион» новой линейки зарядных устройств от «Вымпел-27, 37, 47, 57», так захотелось новую игрушку.

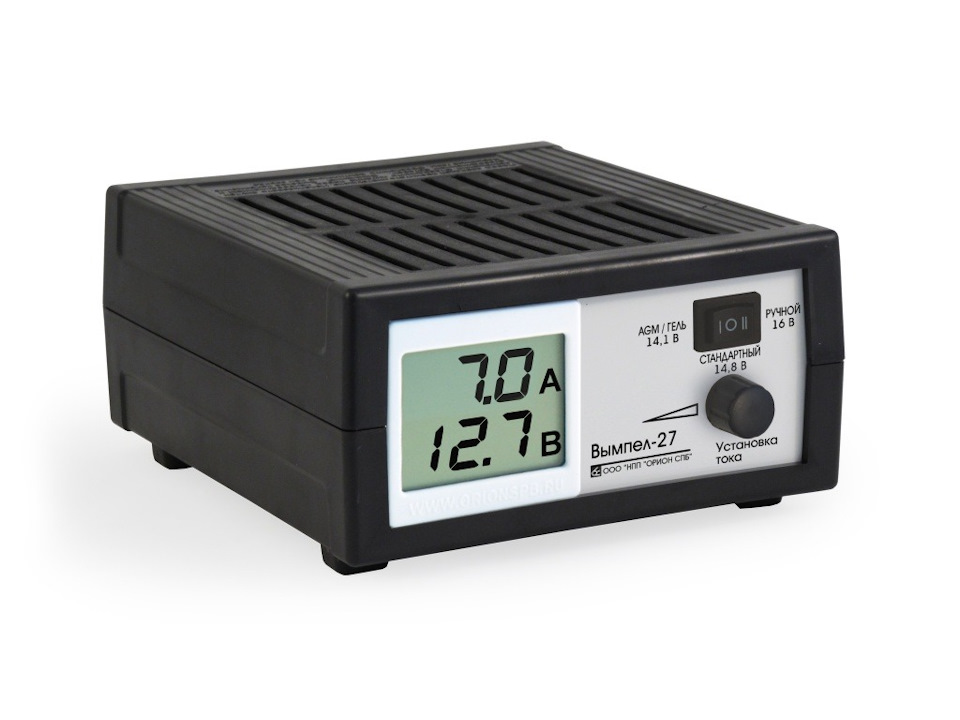

С учетом выше озвученных условий задачи и цен, выбор пал на «Вымпел-27»:
«Вымпел-37» не взял из-за бОльшого мин.тока начала заряда (0,8 А).
Удивило, что в Вымпел-27 ручкой регулятора зарядного тока можно выставить мин.ток заряда 0,2 А (проверял амперметром), хотя во всех тех.описаниях ЗУ написано от 0,4 А до 7 А. И только когда купил, то прочитал в инструкции: Диапазон плавной регулировки выходного тока не менее 0,4 — 7 А.
Очень понравилось, что «Вымпел-27» считает ампер-часы залитые в АКБ
ОЧЕНЬ НЕ ПОНРАВИЛОСЬ, что «Вымпел-27» при установки минимальных токов зарядки до 1 А (плюс/минус трамвайная остановка) практически сразу выводит на дисплей надпись «ЗАРЯД ОКОНЧЕН»!
Данное явление происходит на мото-акб 4 А/ч. Интересно, такое может быть из-за сильно сульфатированного АКБ…
— Необслуживаемый аккумулятор, как вас обслужить?
Зарядка Ca/Ca (алгоритм по версии a1pinist ):
Первая ступень. Ставим ограничение конечного напряжения на значение 14,6V – 14,8V, задаём ток 7% от ёмкости.
Вторая ступень. Устанавливаем конечное напряжение 15,0V – 15,2V, ток 3% от номинала.
Третья ступень. Устанавливаем конечное напряжение 15,2V – 16,0V, ток 1% от номинала. А вот третья ступень должна длиться не менее 10 часов.

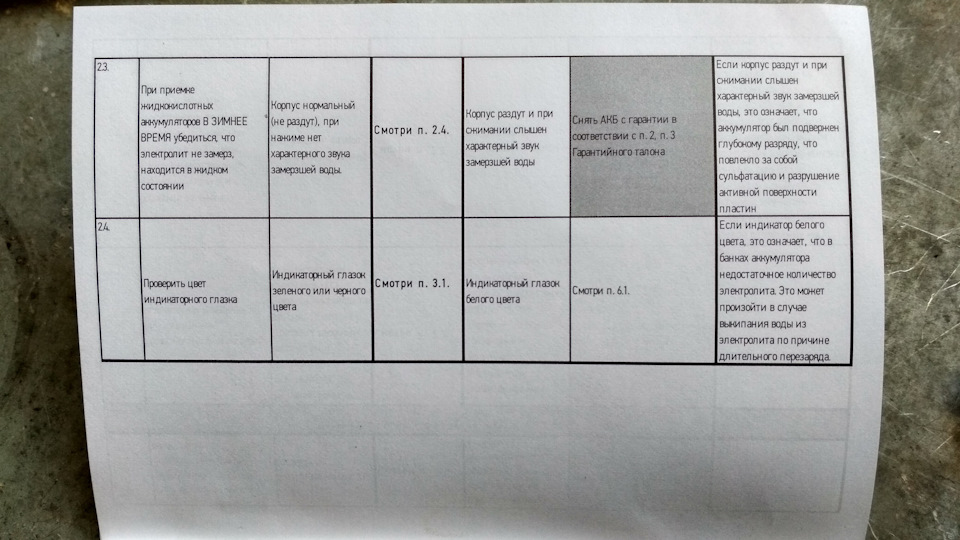

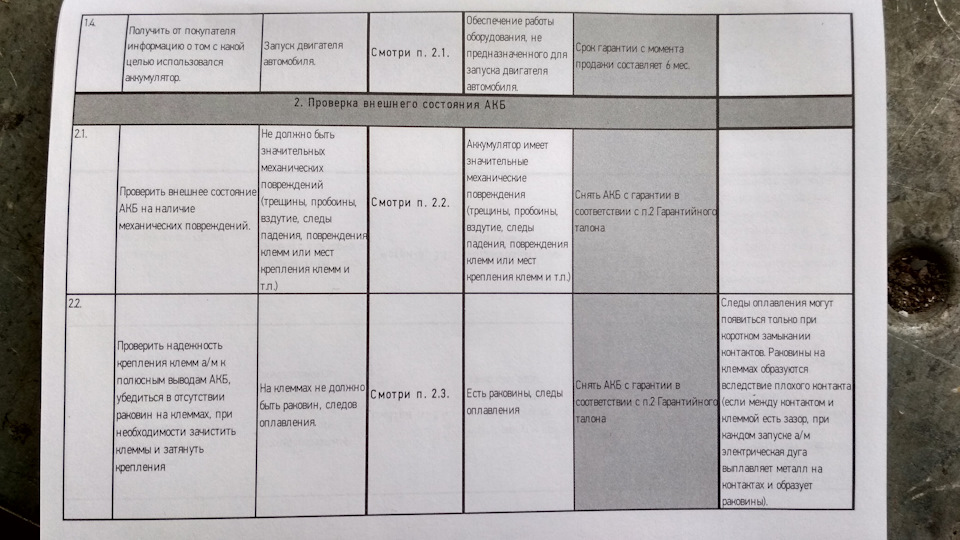

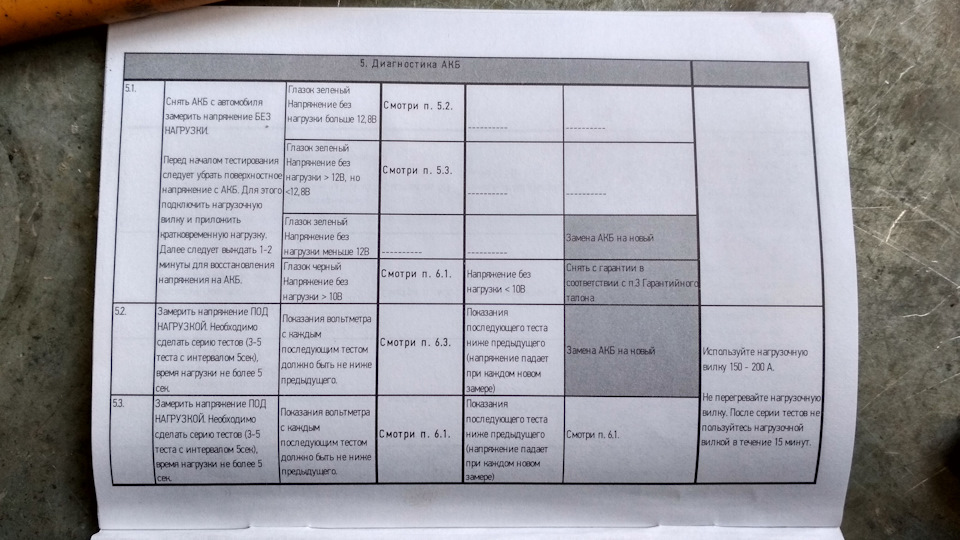

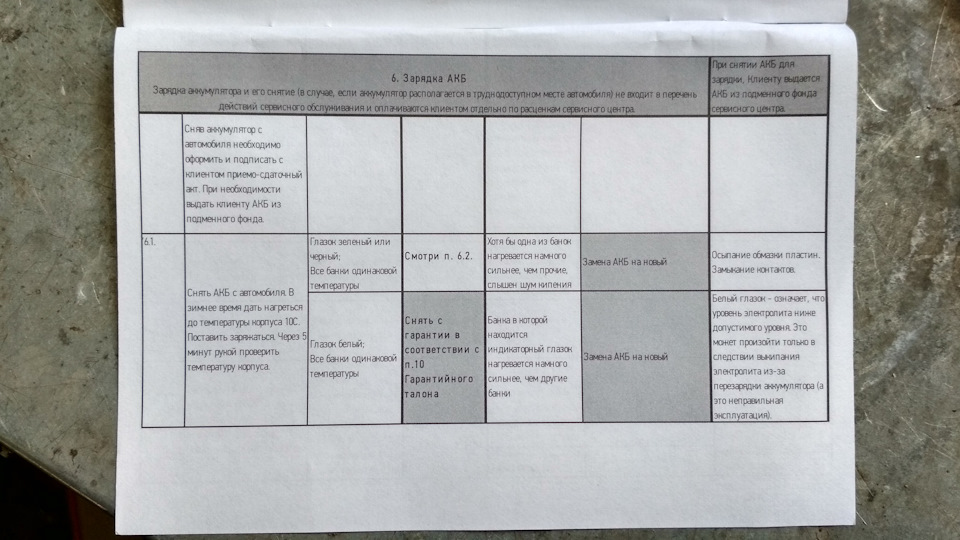

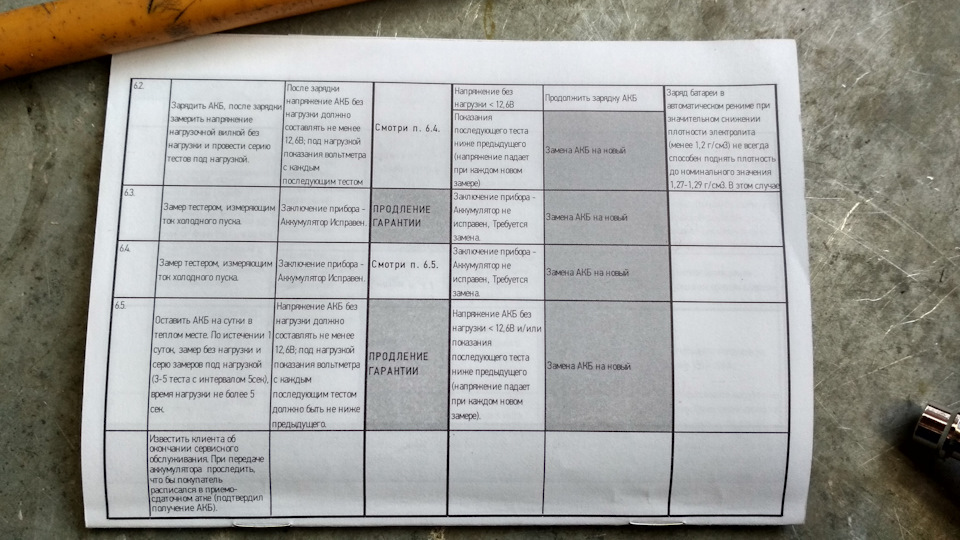

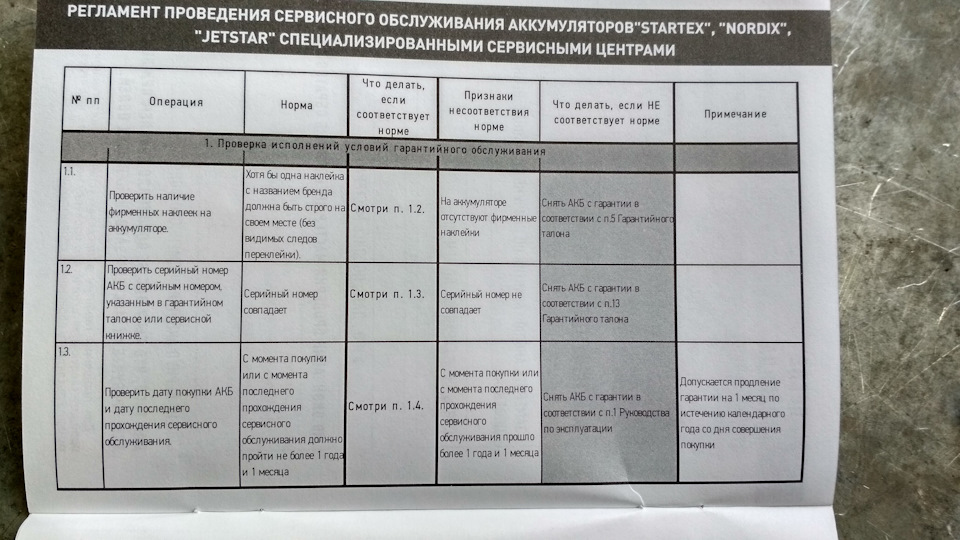

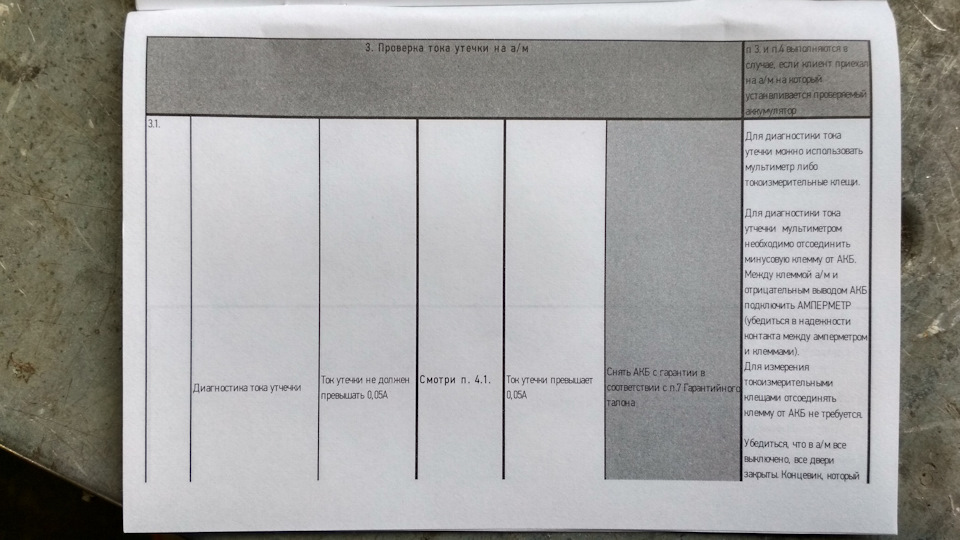

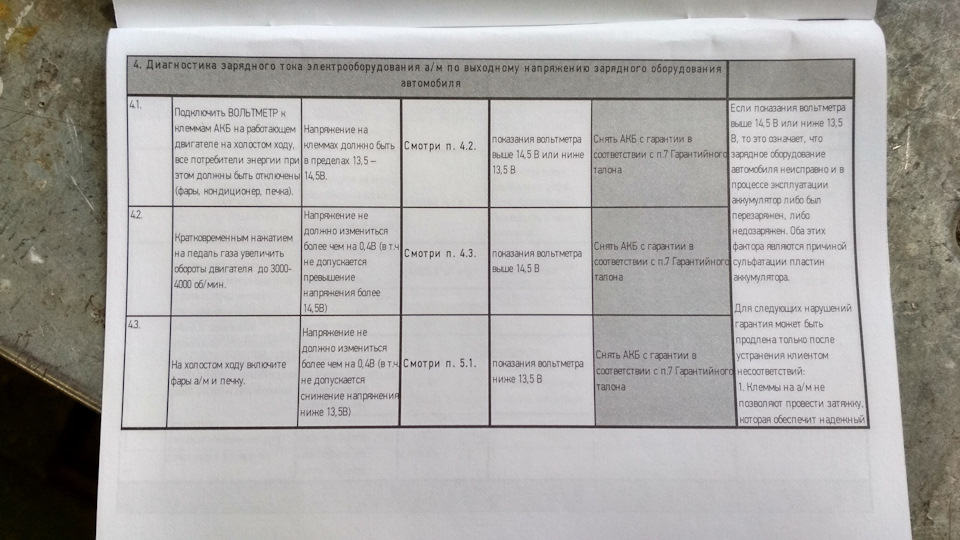

Несколько фотографий из сервисной книжки на АКБ Startex/Nordix/Jetstar из сети Гипервато. На эти АКБ магазин дает гарантию, но проверяет условия эксплуатации по следующим алгоритму:
— Вымпел-37. Зарядка аккумулятора AGM 7,2 Ач:
ЧАСТЬ ТРЕТЬЯ: Про зарядное устройство «XTAR VC4»

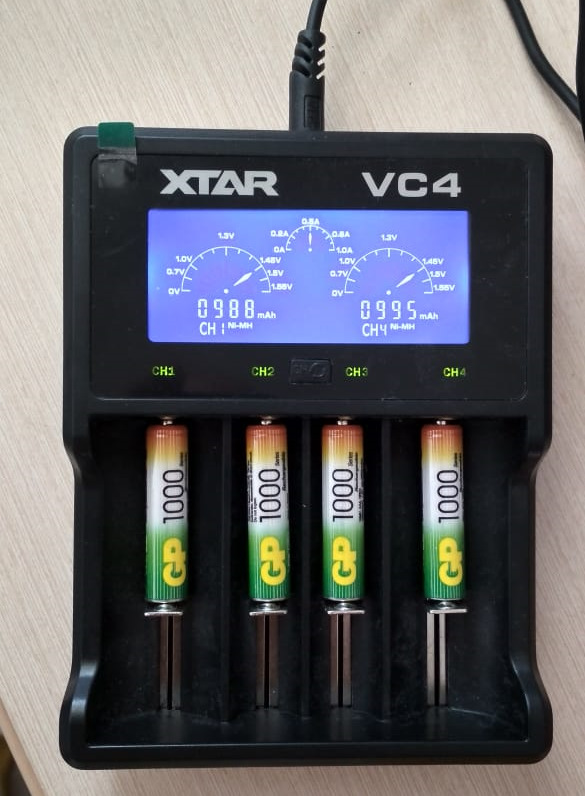

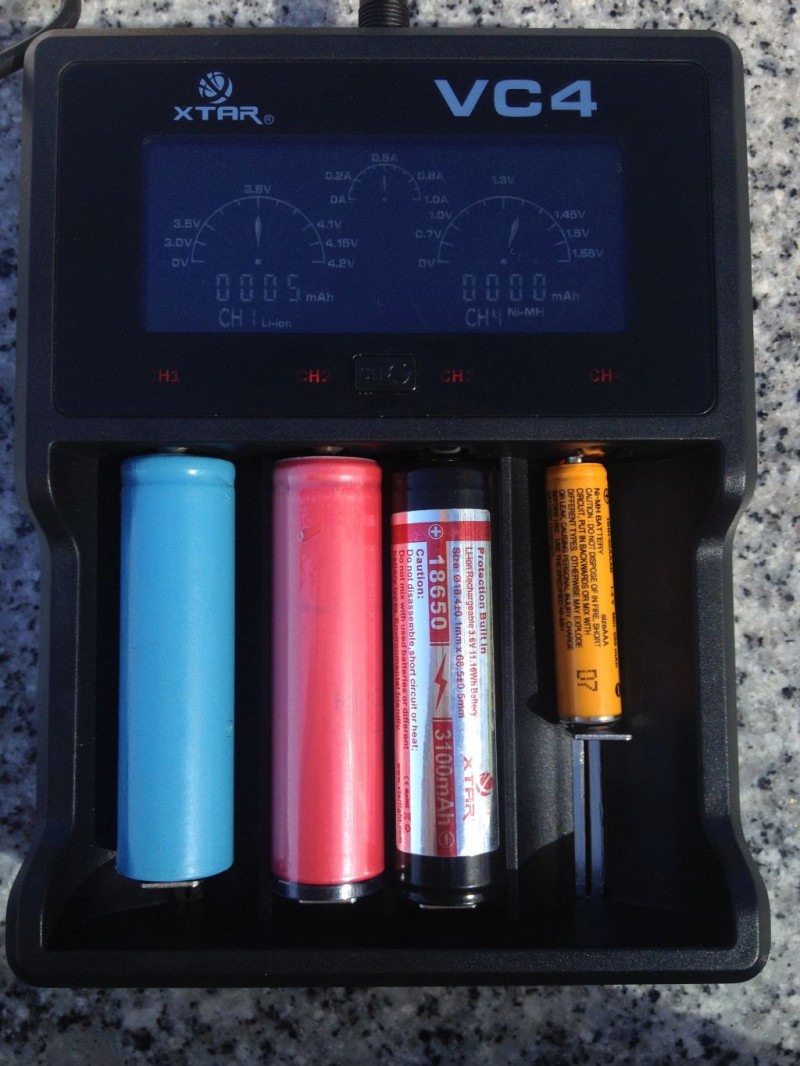

Зарядное устройство «XTAR VC4» для Li-ion и Ni-MH аккумуляторов (АА, ААА и другие)
Дата приобретения: 02.04.2019. Стоимость: 1150 руб. Место покупки: там же.
Там же прикупил 4 шт. аккумуляторы GP «AAA» Ni-MH 950 mAh (610 руб). Мультиметром померил напряжение АКБ сразу из упаковки 1,26-1,27 В. Тут же в ставил в зарядку.
Первая зарядка. В начале заряд шел током 0,5 А, после примерно «залития» +80 mAh, ток упал до 0,2 А, а напряжение начало расти: 1,35 В, 1,40 В и до полного заряда 1,45 В. Всего было «залито» в каждую акб из упаковки от 311 до 317 mAh. Причем надпись «Full» загорелась одновременно всех четырех слотах зарядки.
Вторая зарядка (04.05.2019).
Продолжительно пребывали в разряженном состоянии. Разрядились одна до 1,1 В, остальные до 0,9 В (по мультиметру), ЗУ показало разрядку всех элементов до 1,1 В. Зарядка шла током 0,5 А (по ЗУ). Через 5 часов все уже было заряжено: на ЗУ надпись «Full», напряжение 1,45 В, и залито от 988 до 995 мAч в каждый элемент.
Третья зарядка — (08.08.2019).
Случилось так, что аккумуляторы разрядились практически в 0 (ноль) — акб были установлены в детской рации.
К этому времени в хозяйстве появилось ЗУ «ROBITON ProCharger 1000», которым и стал заряжать севшие в ноль акб в режиме REFRESH (восстановление акб повторением циклов заряд/разряд пока прогнозируется увеличение емкости). Причем один акб сел настолько, что не распознавался ЗУ, и для начала его пришлось подключить параллельно к исправному акб. В конце концов, этот акб «тренировался» 43 часа, в то время как остальным хватило 13 часов судя по данным ЗУ. Затем акб ночь (8 часов) отдыхали и с утра были поставлены в режим TEST для измерения емкости, где сначала были полностью разряжены, а потом заряжены. Режим TEST проработал около суток, и в конце показал емкость акб от 1020 до 1056 мА/ч.
— а лучше ЗУ с функцией разряда — «ROBITON ProCharger 1000» (1799 руб) (практически копия «La-Crosse BC-1000») или же «Opus BT-C3100» или же «LiitoKala Lii-500»
Как правильно заряжать аккумулятор зарядными устройствами Вымпел
Переоценить значимость аккумулятора в составе автомобиля сложно. Поэтому ему уделяют особое внимание. Стартерная батарея позволяет запускать мотор, а также питать различных потребителей до вступления в работу генератора.
АКБ накапливает определённый заряд во время поездок, заряжаясь от генератора. В теории проектирования авто задумано, что аккумулятор запускает двигатель, отдаёт часть заряда, а затем компенсирует и восстанавливает его за счёт подзарядки от генератора.
Но на практике случается иначе. Батарея теряет больше, чем успевает получать. Причин много. Но в основном это короткие поездки на машине с частыми остановками и необходимостью всякий раз запускать ДВС.
Решить проблему можно путём покупки зарядного устройства, и не обязательно гнаться за импортными моделями. Есть ряд отечественных приспособлений высокого качества и эффективности. Наглядный пример — это ЗУ Вымпел. Их производит компания Орион, которая базируется в Санкт-Петербурге.
Знакомство с ЗУ Вымпел
Это современные зарядные устройства, которые предназначены для работы с разными типами аккумуляторных батарей на 12 Вольт.
Эксперты, а также обычные пользователи высоко оценили технические характеристики и свойства ЗУ. Они способны порой вернуть к жизни даже глубоко разряженные батареи.
Принцип работы основан на преобразовании энергии в силовой цепи. Это позволило сделать конструкцию компактной, но эффективной. Заметно уменьшилась масса устройств, если сравнивать с ЗУ старого образца.
Дополнительные функции, комплектующие, а также конструктивное исполнение зависит от конкретной модели зарядника Вымпел. Но в основном это автоматические ЗУ, у которых есть ручной режим.
Большинство зарядных устройств этой марки выполняют 3 функции:
Автомобилисты высоко оценили возможности и характеристики ЗУ Вымпел. Их широко применяют при работе со следующими видами аккумуляторных автомобильных батарей:
Чтобы узнать, с какими батареями сможет работать то или иное зарядное устройство, стоит заглянуть в его характеристики, а также изучить руководство по эксплуатации, разработанное производителем.
Как проводится процедура зарядки
Нужно сразу сказать, что восстановление севшего аккумулятора под капотом автомобиля проводится примерно по одной и той же схеме при использовании зарядного устройства Вымпел 55, 30 или 57.
В линейке Вымпел представлены автоматические зарядные устройства. Но при этом доступен режим перехода на ручное управление. Это позволяет самостоятельно контролировать процесс зарядки и реанимации АКБ.
Основные отличия заключаются в рабочих характеристиках, функционале, а иногда в назначении.
К примеру, автомобилисту требуется заряжать кальциевый аккумулятор. Здесь производитель ЗУ советует использовать Вымпел 55 и 30.
Есть отдельные модели только с автоматическим режимом зарядки. Хотя большинство имеют и ручную регулировку.
Увы, рассказать подробно о том, как пользоваться каждым зарядным устройством серии Вымпел сложно. Требуется много времени. Но поскольку принцип везде примерно одинаковый, можно рассказать, как зарядить проблемный аккумулятор автомобиля, взяв за основу конкретный пример. Им будет ЗУ Вымпел 30. Универсальная модель. С его помощью проводится успешное и быстрое восстановление после разряда, а также профилактическая зарядка АКБ.
Инструкция на примере Вымпел 30
Далее вы узнаете, как грамотно зарядить аккумулятор от автомобиля, пользуясь зарядным устройством серии Вымпел производства компании Орион.
Рассматриваемая модель Вымпел 30 привлекает покупателей за счёт своих компактных размеров и широких функциональных возможностей. Для пользователя, который лишь постигает азы работы с ЗУ, а также не требует от зарядки ничего сверхъестественного, это отличный выбор.
Вымпел 30 справится с любой задачей. Даже если машина получила в распоряжение обычный кислотный аккумулятор, либо необслуживаемый гелевый источник питания.
Конструктивно Вымпел 30 имеет такие особенности:
Чтобы выполнить правильный процесс восстановления, нужно отталкиваться от инструкций производителя. Иначе восстановить АКБ может не получиться.
Для Вымпел 30 предусмотрен автоматический и ручной режим зарядки, предпусковая функция и возможность использования в качестве источника питания.
Работа с зарядными устройствами серии Вымпел предусматривает выполнение подготовки, а также правильные действия при выборе того или иного режима.
Подготовительный этап
Прежде чем зарядное устройство начнёт получать ток и восстанавливаться за счёт активации ЗУ, нужно провести подготовку.
Подготовительный этап состоит из:
Не торопитесь всё подключать и начинать заряжать батарею.
Сначала сделайте следующее:
Всегда проверяйте исправность зарядника, а также розетки, даже если вы до этого ими пользовались и всё было хорошо.
Теперь отдельно про 2 основных режима работы ЗУ.
Автоматический
Этот режим помогает легко подзарядить севшую аккумуляторную батарею. Поскольку Вымпел 30 — это автоматическая зарядка, от пользователя требуется следующее:
Что касается тока зарядки, то обычно он составляет 10% от номинальной ёмкости. Иногда выбирают щадящий режим, а потому сила тока составляет 5% от ёмкости.
Ручной
Теперь к вопросу о том, как зарядить севшую АКБ в ручном режиме, если используется устройство серии Вымпел.
На этот счёт можно дать такие советы:
Начав ручную зарядку, проследите за тем, чтобы после запуска параметры тока резко не упали. Если такой эффект есть, то это признак сильной сульфатации пластин. Для десульфатации потребуется снизить силу подаваемого тока заряда.
Дополнительные функции
У каждой модели ЗУ Вымпел могут быть свои дополнительные функциональные возможности.
Но в основном речь идёт об источнике тока, а также о предпусковом режиме.
В случае с предпусковым режимом ЗУ может помочь запустить двигатель, если АКБ сильно разрядилась. Чтобы это сделать, нужно включить автоматический режим, а также выставить максимальный ток. Выжидают от 5 до 30 минут, после чего выполняется пробный запуск.
Ещё зарядное устройство может выступить как источник питания для других потребителей.
Спрос на ЗУ Вымпел от российской компании справедливый и закономерный. Они недорогие, качественные, а также долговечные и эффективные, превосходят многие зарубежные аналоги.
Каким зарядным устройством пользуетесь вы? Знакомы ли с ЗУ от компании Орион? Доводилось ли заряжать или запускать двигатель с помощью зарядки Вымпел? Какие сильные и слабые стороны можете выделить в этих приборах?
Делитесь своим мнением на этот счёт.
Подписывайтесь, комментируйте и задавайте актуальные вопросы!
Пособие по работе с ЗПУ Вымпел-55 с прошивкой версии 1.20 — 1.22 и выше
Многие задавались вопросом о приобретении зарядного устройства для содержания АКБ машины в надлежащем виде и в этом посте я писал о ЗПУ ВЫМПЕЛ-55. Еще раз хочу сказать хорошие слова о данном зарядном и выложить обобщенную информацию по использованию ЗПУ ВЫМПЕЛ-55 на различных алгоритмах работы и т.д и т.п. Поэтому к вышеуказанному посту делаю дополнение.
Будет много букв, но многим данная информация может помочь при зарядке АКБ. Сразу оговорюсь, что работа не моя и выложена на одном из профильных сайтов, но интересна будет многим, у кого есть продукция НПО ОРИОН.
Пособие по работе с Вымпел-55 с прошивкой версии 1.20 — 1.22 и выше.
Описание алгоритмов Вымпел-55 обозначения параметров алгоритмов дословно взяты из инструкции.
Алгоритм 1.
Классический алгоритм заряда CI/CV подходит для всех свинцово-кислотных аккумуляторов в средне/хорошем состоянии, если нет времени и желания разбираться в тонкостях.
Результат выполнения алгоритма — 80-90% заряда АКБ за 10-24 часов (при условии, что АКБ исправный)
Предпочтительные параметры:
Тип АКБ PbSb Ca-Ca AGM VRLA* GEL
Ток (коэфф. от емкости С) 0,1 0,1 0,1 0,1
Напр, В 14,4 14,4 14,7 14,4
*приведено для АКБ бренда CSB
Алгоритм 2.
Классический алгоритм заряда CI/CV для последующего хранения на полке. Включает период поглощения заряда и поддержания напряжения «консервации» оптимального для хранения. подходит для всех свинцово-кислотных аккумуляторов в средне/хорошем состоянии, если нет времени и желания разбираться в тонкостях.
Результат выполнения алгоритма — 80-90% заряда АКБ за 10-24 часов (при условии, что АКБ исправный)
Предпочтительные параметры:
Тип АКБ PbSb Ca-Ca AGM VRLA* GEL
Ток (коэфф. от емкости С) 0,1 0,1 0,1 0,1
Напр1, В 14,4 14,4 14,7 14,4
Напр3, В 13,6 13,6 13,65 13,6
*приведено для АКБ бренда CSB
Алгоритм 3.
Простые качели «жесткого» типа для добивки до 100% емкости гибридных и Сa-Ca АКБ, так же для десульфатации, что положительно сказывается на емкости и пусковом токе. Применяется обычно после алгоритма 1, т.к. если начать заряд АКБ сразу с алгоритма 3, то невозможно уловить момент когда АКБ готов к «добивке» импульсами и велика вероятность «прокипятить» АКБ, таким образом полностью угробив его осыпанием намазки и активной массы.
Результат выполнения алгоритма – добивка до 100% заряда АКБ за 10-24 часов (при условии, что АКБ исправный). Так же используется для десульфатации и выравнивания отстающих банок на старых прошивках, где отсутствует тонкое управление таймерами и расширенный алгоритм 5.
Предпочтительные параметры в режиме «добивки» после алгоритма 1:
Тип АКБ PbSb Ca-Ca AGM VRLA* GEL
Ток (коэфф. от емкости С) 0,1 0,09 0,1 0,1
Напр1, В 14,4 16,2 14,7 14,4
Напр3, В 13,6 13,8 13,65 13,6
*приведено для АКБ бренда CSB
Алгоритм 4a.
То же что и алгоритм 2, но с присутствием щадящей фазы III гарантированно не позволяющая прокипятить АКБ ценой увеличения времени заряда в 1,5-2раза.
Результат выполнения алгоритма — 80-90% заряда АКБ за 16-36 часов (при условии, что АКБ исправный) с минимальными последствиями для АКБ.
Предпочтительные параметры:
Тип АКБ PbSb Ca-Ca AGM VRLA* GEL
Ток (коэфф. от емкости С) 0,1 0,1 0,1 0,1
Ток2 (коэфф. от емкости С) 0,03 0,03 0,03 0,03
Напр1, В 14,4 14,4 14,7 14,4
Напр2, В 13,8 13,8 13,9 13,8
Напр3, В 13,6 13,6 13,65 13,6
*приведено для АКБ бренда CSB
Алгоритм 4б.
То же что и алгоритм 2, но применяется для АКБ в состоянии глубокой разрядки (сначала малым током). Длительность процедуры зависит от глубины разряда. После рекомендуется выполнить «качели» алг. 3 или алг. 5 или таймеры для десульфатации.
Возможно применение для АКБ имеющих отрицательную температуру,
Результат выполнения алгоритма — 80-90% заряда АКБ за 24-72 часа, вытягивание с «того света».
Предпочтительные параметры:
Тип АКБ PbSb Ca-Ca AGM VRLA* GEL
Ток (коэфф. от емкости С) 0,03 0,03 0,03 0,03
Ток2 (коэфф. от емкости С) 0,1 0,1 0,1 0,1
Напр1, В 14,4 14,4 14,7 14,4
Напр2, В 12,5 12,5 12,6 12,5
Напр3, В 13,6 13,6 13,65 13,6
*приведено для АКБ бренда CSB
Алгоритм 5а.
Качели щадящего типа. По сути, комбинация Алг1+Алг3, присутствуют щадящие фазы III, IV гарантированно не позволяющие прокипятить АКБ ценой увеличения времени заряда в 1,5-2раза.
Используется для зарядки, выравнивания банок и добивки до 100% емкости любых свинцово-кислотных АКБ, без ущерба для активной массы, за один цикл в полностью автоматическом режиме. Пожалуй, самый универсальный алгоритм, если АКБ «более-менее».
Результат выполнения алгоритма – выровненный заряд всех банок и добивка до 100% заряда АКБ за 24-72 часов.
Предпочтительные параметры:
Тип АКБ PbSb Ca-Ca AGM VRLA* GEL
Ток (коэфф. от емкости С) 0,03-0,05 0,03 0,03-0,05 0,03-0,05
Ток2 (коэфф. от емкости С) 0,1 0,1 0,1 0,1
Напр1, В 14,4 16,2 14,7 14,4
Напр2, В 14,4 14,4 14,7 14,4
Напр3, В 13,6 13,8 13,65 13,6
*приведено для АКБ бренда CSB
Алгоритм 1, ручной с программированием таймеров.
Ручные качели с ограничением тока и напряжения, а также, задания периода заряд/разряд с точностью до секунд.
Используется для управления процессом «качель» по времени циклов, однако нет управления нижней границей разрядки, что не дает провести полноценные КТЦ, но позволяет провести цикл «пробивки» сульфатации повышенным напряжением 18В короткими импульсами, что бывает актуально для сильно засульфатированных АКБ.
Результат выполнения алгоритма – десульфатация в особо плачевных случаях на быстрых качелях высоким напряжением. После достижения некоторого положительного результата, желательно перейти на другой алгоритм заряда или КТЦ.
Предпочтительные параметры в режиме десульфатации (КТЦ с нагрузкой Iн=0,03С**):
Тип АКБ PbSb Ca-Ca AGM VRLA GEL
Ток (коэфф. от емкости С) 0,1+ Iн 0,1+ Iн 0,1+ Iн —
Напр1, В 18 18 14,7 —
Тз/Тр, секунд 2/5 2/5 2/5 —
**Iн измеряется и подбирается при подключении нагрузки в чистом виде непосредственно к крокодилам ЗУ. При установленном напр1 ЗУ покажет ток нагрузки, который нужно компенсировать выставляя ток заряда АКБ. Нагрузку следует подбирать из расчета что напряжение будет 18В, например балансный резистор, нихромовый тэн, реобас.
Безопасность: стоит отметить, что при токе >=0,1*С и напряжении >14,4В в процессе зарядки из АКБ активно выделяются взрывоопасные газы Н2, O2 и едкий SO3!, что требует присмотра или абсолютно негорючего помещения (кафель/металл) с хорошей вентиляцией.
