Прицеп (Электрика)

Всем привет!
Снова прошли выходные, снова поработал над прицепом!)
Сейчас занялся электрикой.
Купил:
1) 7 проводов сечением 1, разных цветов по 7 м;
2) Гофру для проводов — 7 м;
3) «Вилку» для подключения прицепа к розетке на ТСУ;
4) Нейлоновые стяжки по 250мм;
5) Изолента;
6) Два металлических уголка, для установки фонарей;
7) Фонари;
8) Задняя противотуманка;
9) Рамка с подсветкой под номера (изначально забыл).
Для начала смотал провода в косу, уложил ее в гофру, далее зачистил и обжал провода для подключения к «вилке».

Ну и после — закрепил провода по цветам согласно распиновке.

Собрал «вилку».
Поехал к прицепу. Проводку временно закрепил к раме на стяжки и изоленту. Установил и подключил правый и левый фонари (уголок приклепал к раме).

Заднюю противотуманку установил при помощи резьбовых заклепок,

ну и заодно подготовил крепление и для второй, ну или заднего хода (вдруг установлю, проводка тоже есть)))

И тут меня осенило, что я не приобрел рамки и подсветки под номера))) Быстренько сгонял до магазина и взял 2в1 — рамка с подсветкой. Закрепил ее временно на стяжки, подключил подсветку. Подсоединил к машине — все работает)

После проделанных работ, взял прицеп отца, сгонял до строительного магазина, приобрел 2 листа 10мм фанеры 1500*1500, банку трудновымываемой пропитки, пачку кровельных саморезов и 11м дверного уплотнителя уплотнителя.
Из фанеры вырезал дно прицепа, отдал жене на покраску))).

На следующий день, листы уже высохли. Я их прокрасил автомобильной битумной мастикой по местам соприкосновения с рамой. А пока они сохли, я проклеил верх рамы дверным уплотнителем

Потом положили фанеру на прицеп, прикрутил) А жена прокрасила края и торцы пропиткой.

Провода закрепил на дно, предварительно прокрасив его мастикой полностью. Номерную рамку закрепил к раме на резьбовые заклепки с болтами на М6.

Осталось установить крылья и можно начинать строить модуль, но об этом уже в следующей записи))
Спасибо за внимание!

Источник

Подключение электрики фаркопа… 7 или 13 контактов

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа.
Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:
◾стандартный;
◾универсальный.

Применение СТАНДАРТНОГО способа возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа.
В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.
Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.
Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов.
На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки.
По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )
1 Левый поворотник
2 +12В (опция) или Задний противотуманный фонарь
3 Масса
4 Правый поворотник
5 Правый габарит и подсветка номера
6 Тормозные огни
7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)
1. Левый поворот (Желтый)
2. Задний противотуманный фонарь (Синий)
3. Земля для контактов с 1 по 8 (Белый)
4. Правый поворот (Зеленый)
5. Левая сторона габаритов и подсветки номера (Коричневый)
6. Стоп-сигналы (Красный)
7. Правая сторона габаритов и подсветки номера (Черный)
8. Задний ход (Розовый)
9. +12В с аккумулятора (Оранжевый)
10. +12В при наличии зажигания (Серый)
11. Земля для контакта 10 (Бело-черный)
12. Сигнальный провод (обычно запасной) (Бело-синий)
13. Земля для контакта 9

Источник

Схема подключения прицепа к автомобилю: стандартная распиновка

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Пошаговая инструкция подключения

Подключение розетки фаркопа к автомобилю своими руками рекомендуется делать без резки штатных проводов, а используя промежуточные соединительные колодки, как при установке заводских переходников.

Нужно приобрести необходимые материалы:

Для изоляции вводов кабеля в розетку и разъемы лучше применять силиконовый герметик.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

В добавок понадобятся дополнительные материалы:

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.

Еще важно знать 5 нюансов о подключении:

Рисунок 4. 5 нюансов о подключении розетки фаркопа

Рисунок 5. 7 пин
Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Выводы

Теперь осталось одно – правильно подсоединить прицеп к автомобилю и наслаждаться результатом. Если вы заметили новую разновидность розетки или полное исчезновение приведенных здесь моделей с прилавков, сообщите нам. И не забудьте поделиться статьей со своими друзьями!

Источник

Подключение розетки прицепа

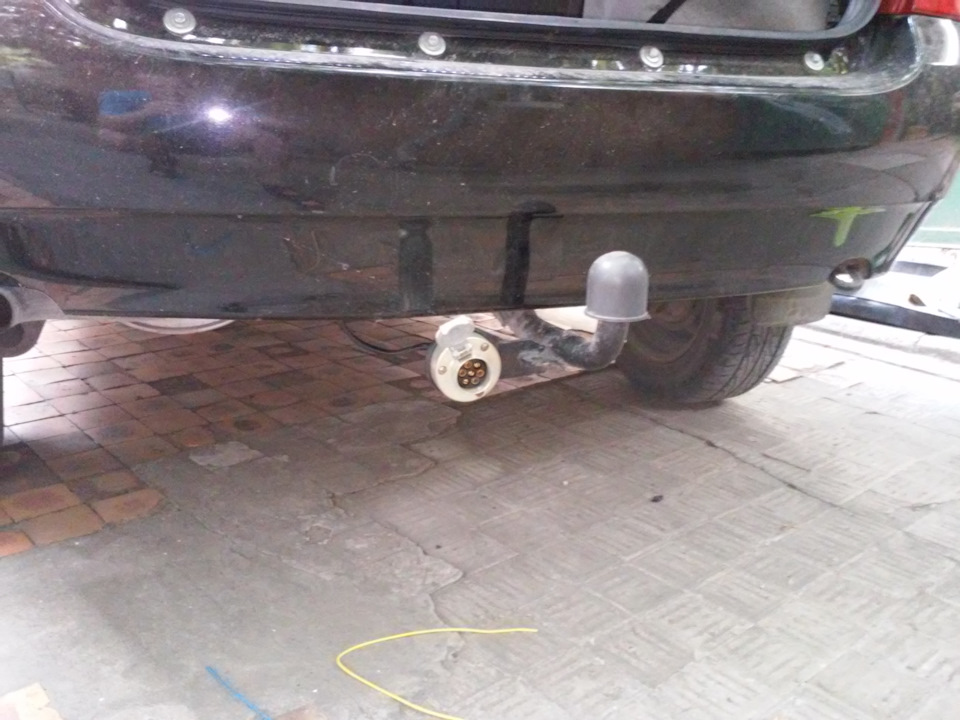

Всем привет.Не прошло и года как я поставил себе фаркоп на машинку, проводку думал подключить у знакомого электрика, но время шло, то я не мог то он.В общем дотянул до последнего и пришлось на днях разбираться самому.И как оказалось зря боялся, всё легко и не принуждённо получилось.
Так как в электрике я высокий баобаб и схему проводки забыл дома, пришлось идти методом тыка и логики в поиске нужных проводов подключения.
В основном подключал всё от левой фары, от правой брал только правый поворот и правый габарит.
Начнём с проводки
Синий с черным-левый поворот
Синий-правый поворот
Коричневый-правый габарит
Желтый-левый габарит
Черный-масса

Долго искал по багажнику заглушку, но так и не нашел, и провёл всю проводку через вентиляционные отверстия в багажнике которые выходят под задний бампер, да ещё и прям возле розетки.

Для подключения к розетке пользовался такой схемой

Проверка на вшивость показала что я как ни странно всё подключил правильно, и всё у меня работает.Ура мне!

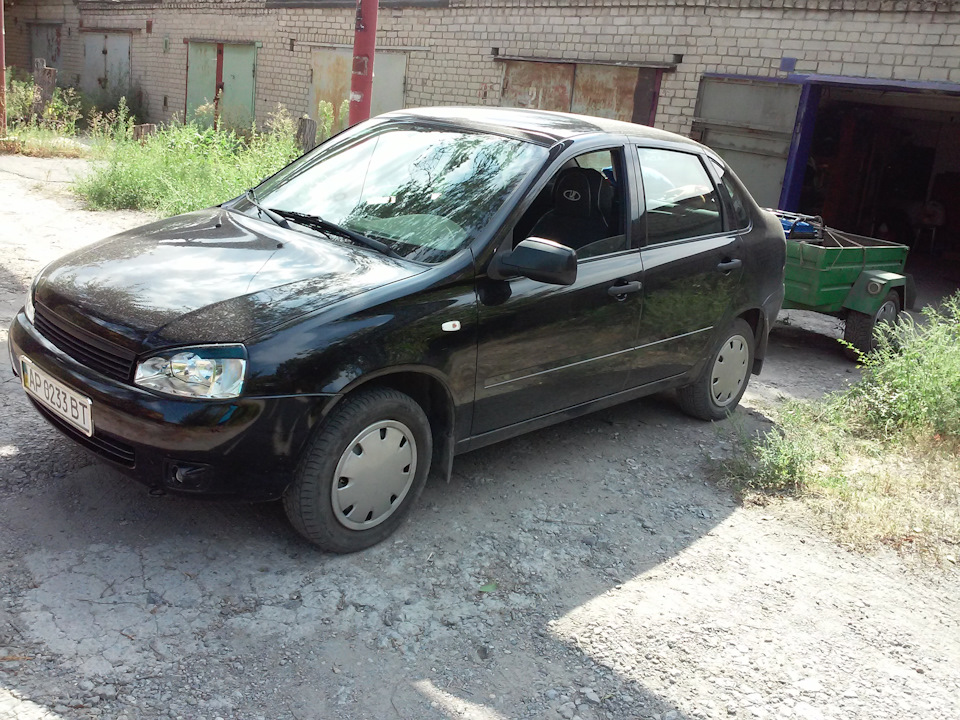

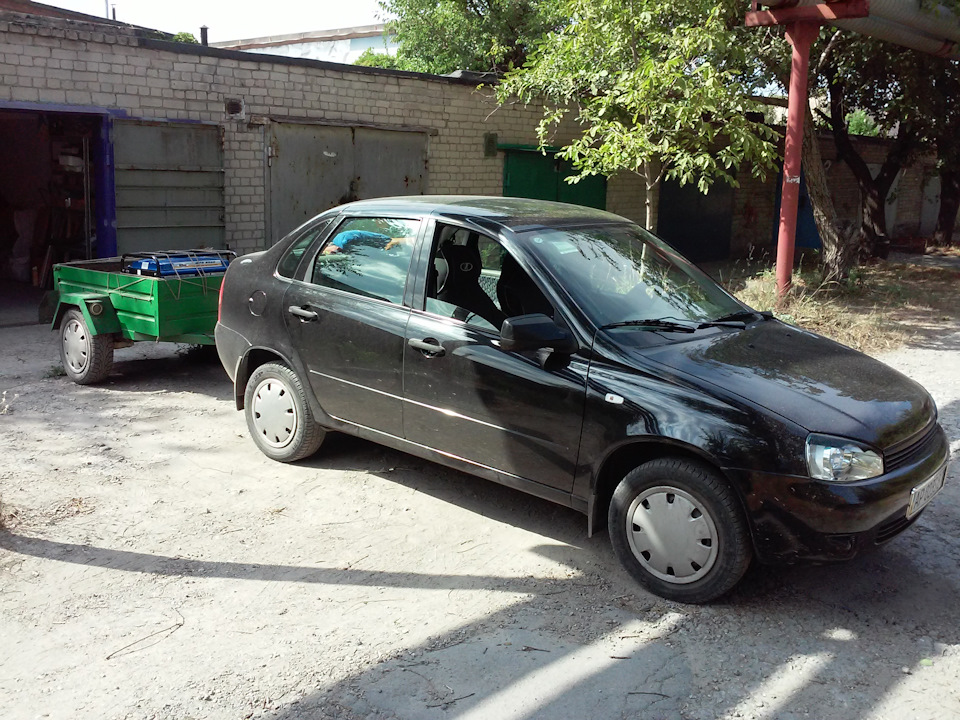

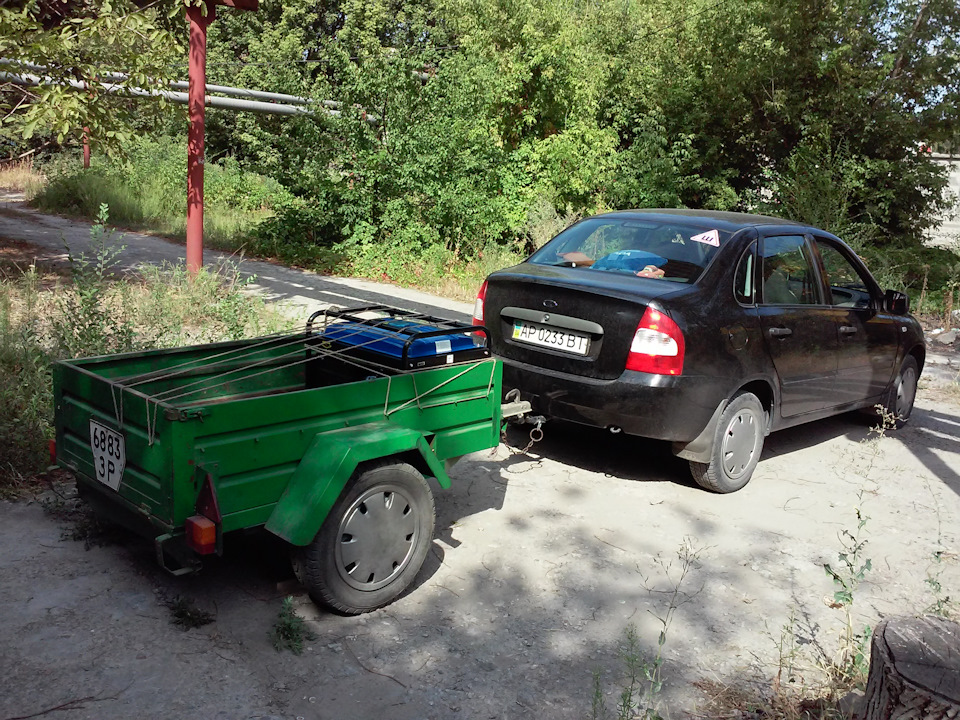

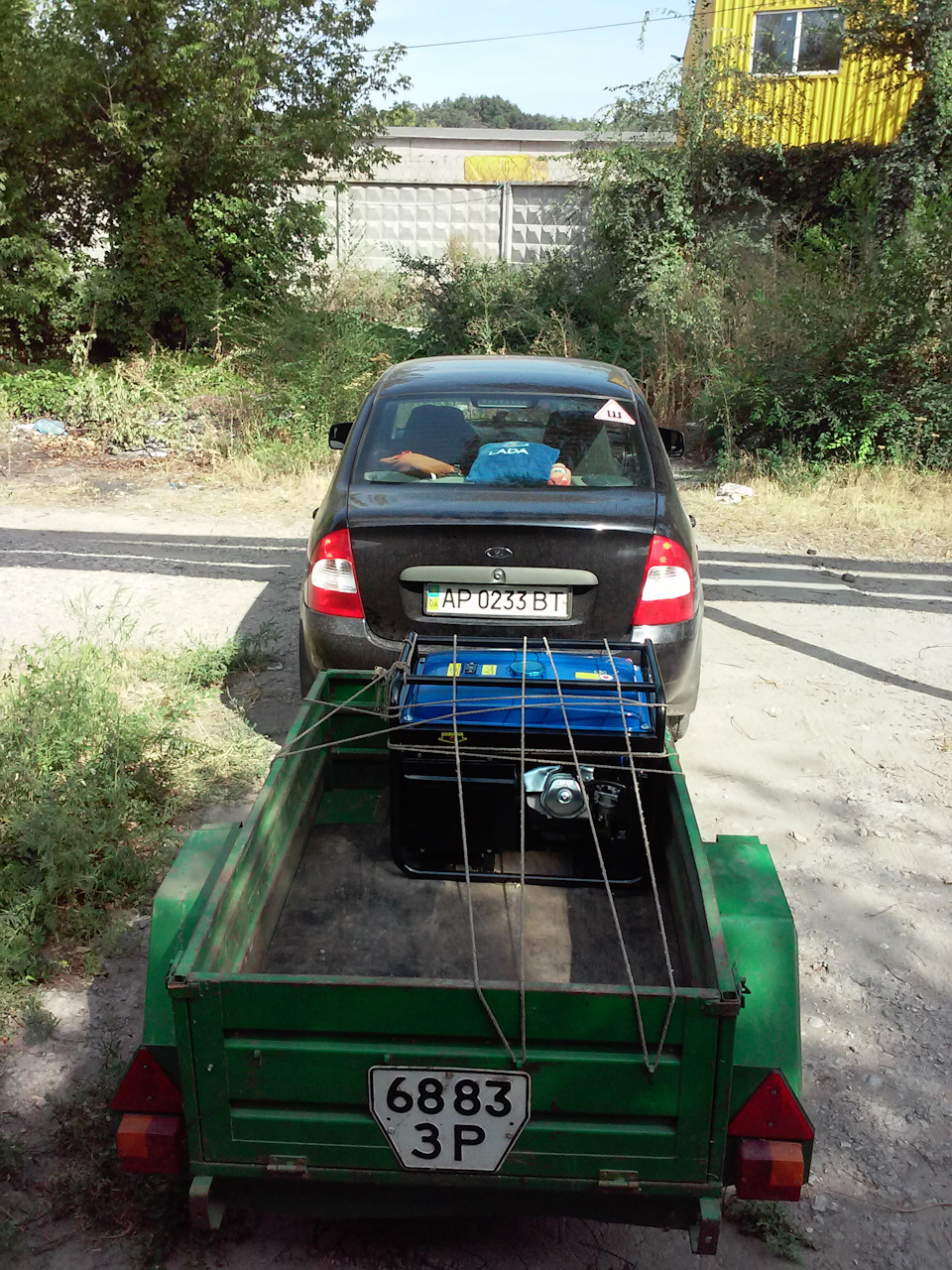

Ну и собственно фото виновника моих мучений, точнее обоих виновников:

Так как прицеп теперь нужен регулярно, и чтоб он был под рукой а не в другом гараже за тридевять земель, пришлось впихнуть невпихуемое в свой гараж.

Источник

Схема подключения разъема прицепа (распиновка розетки фаркопа)

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

Цвет проводов МЗСА

Опция, в России выводят противотуманный фонарь

(Нет провода)

Коричневый

Правый габарит и подсветка номера

Коричневый

Красный

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.

Вот молодец, большое Вам спасибо. ВВХ (всем всего хорошего).

Спасибо! Выручил, а то кто то розетку с резал. Методом тыка не хотелось предохранители жечь.

Добрый день! У меня два современных прицепа разных фирм.На одном прицепе все работает,а на прицепе мзса не горят габариты и подсветка номера. Вскрыл розетку на фаркопе и действительно 5 контакт запитан,а 7 нет. Провод с 5 переподсоединил на 7. Проверить ушла ли неисправность нет возможности т.к. мзса уехал с другой машиной. Но чисто теоретически габариты и подсветка номера будет работать если теперь запитан 7 контакт,а пятый нет?

Спасибо. Если что то, попробую.

авто Паджере 4 прицеп ЛАВ 81012 на прицепе правый поворот горит постоянно с габаритами Что надо сделать Нужен совет

Скорее всего требуется установка или замена неисправного блока согласования электрики (Smart-connect). Рекомендуем обратиться в специализированный сервис.

здрасти! Сергей, а почему у вас на схеме земля указана белым проводом а не черным?

Виктор, рекомендуем Вам задать этот вопрос заводу МЗСА.

Добрый день. Вы берете плюс от проводов заднего хода, подключаете к контакту №5, а минус от фонаря прицепа идет на кузов. Мы рекомендуем Вам обратиться к специалистам по установки фаркопов, самостоятельные работы в электрики машины по интернет консультациям могут быть опасны для вашего автомобиля.

Спасибо,оторвалась вилка подключил по схеме,все работает.

Денис, добрый день. Рады помочь.

Здравствуйте. Подскажите пожалуйста, почему на пассате б3 не горят задние противотуманные фонари? Может ли причиной быть неисправность розетки автомобиля? Читал на форумах, что в розетке возможно залипло реле, которое отключает фонари автомобиля при подключении прицепа

Алексей, здравствуйте. У вас на прицепе противотуманный фонарь не горит или на машине? Если речь про машину, то проверьте предохранитель противотуманного фонаря и лампочки. Если не они, то к электрику.

а чтобы не переделывать, можно сразу 7 и 5 сомкнуть. ничего не сгорит.

Максим, добрый день. Попробуйте проверить розетку на автомобиле, а лучше доверить этот вопрос профессиональному электрику.

Спасибо. Очень помогло.

Алексей, здравствуйте. Мы советуем доверить этот вопрос профессиональному электрику.

ГОСТ 9200-76 очень противоречив, и там дано несколько цветовых маркировок, противоречащих друг другу. Цветовое кодирование, используемое в электропроводке МЗСА практически совпадает с цветовым кодированием ГОСТ 9200-76 на 10-й (11-й) странице. С ГОСТ 9200-76 мы можете ознакомиться на профильных сайтах, например на gostexpert.ru

Здраствуйте. Ездил до недавнего времени и всё было ОК. При развороте сломал розетку заменил на новую по той же схеме, тепеть при подключении прицепа загораются все поворотники слабым светом, а при включении поворота всё начинает маргать

Здравствуйте. На конкретном автомобиле провода каких угодно цветов могут быть подсоединены к каким угодно контактам. Рекомендуем обратиться к профессиональному электрику.

Леонид, бери товарища и контролькой каждый провод. Насчёт 8 проводов это у тебя две массы. Одна прямая со щитка, вторая кузов.

Здравствуйте. А что такое проводка на 4 контакта? Какого провода нет и почему? Если проводка старая-переделанная-самодельная и один из проводов (поворотник?) сняли и выкинули, то его нужно обязательно провести. Либо купив монтажный провод, либо купив готовые жгуты проводов.

Родная схема с паспорта 1)Лев пов 4)пр пов 6)стоп 7)габарит. Массы вобще нет по схеме наверно по шару дожна бежать

как подключить прицеп к машине собака отгрызла розетку на прицепе проблема стала в том что на прицепе все провода белые

Алексей, быстрее всего зачистить провода, взять старый аккумулятор и найти из 5-7 проводов сначала минус. Потом перебрать все плюсовые провода и пометить их (например, оставить полоски маркером и записать обозначения). Потом уже по схеме прикрутить провода в штекере и проверить работоспособность на автомобиле.

подскажите почему поваротник тухне

Сергей, вариантов неисправности электрики великое множество. Надо смотреть, можете приехать к нам. Но для начала убедитесь, что контакты не окислены и лампочка не отходит.

Добрый вечер.Имеется ли у вас проводка на прицеп САЗ,?

Здравствуйте Наиль. Наши аксессуары рассчитаны только на прицепы марки МЗСА, в том числе и проводка, которая есть у нас в наличии.

А на старых прицепах «Пчелка» такая же схема?

Это стандарт. Чем старее прицеп, тем больше вероятность, что проводку прицепа сделали или переделали как-то иначе. Это означает, что подключив прицеп к автомобилю, у кого проводка сделана по стандарту, фонари гореть не будут. Приводить проводку на прицепе в порядок, или устраивать колхоз в розетке автомобиля, решать вам.

Шамиль, не совсем понятно, зачем Вы использовали вазелин.

Главное в этом деле, не перепутать контакты. Для этого ознакомьтесь со схемой подключения: http://kupi-pricep.ru/blog/rozetka

очень помогло)) большое спасибо)))

Олег Борисович, здравствуйте.
Уплотнительная резинка в розетке необходима. Демонтировать ее не нужно.
Просто штекер необходимо вставлять с усилием. Пока розетка новая будет плохо вставляться, со временем такая проблема исчезнет.

стопы, габариты поворотники по отдельности работают хорошо, а когда все вместе — начинается беспорядочное их моргание. С чем это связано?

Скорее всего проблема с электрикой у тягача. Может быть необходимо использовать смарт коннект, а у Вас он не установлен. Заочно сложно определить.

Здравствуйте. У меня около 15 лет курганский «Крепыш», контакты проводки пришли в негодность, да и многие провода оказались одного цвета. Большинство соединений нашел, но за счет окисленных контактов соединение нестабильно и ездить нормально нельзя. Решил поменять всю проводку, родной не нашел, посоветовали МЗСА 817701, сказали, что похоже. Купил, начал разбираться. У «Крепыша» масса везде проведена в жгутах через 3-й контакт разъема и разведена по всем лампам кроме противотуманки: у противотуманки она берется с прицепа через шар. А у купленных жгутов масса ВООБЩЕ нигде не выходит, то есть ее, получается, везде надо брать с прицепа. Собственно вопрос: зачем в купленном жгуте присутствует входной белый провод «земли», если на лампы он нигде не выходит и нужно ли его присоединять к вилке? Или я что-то не понимаю?

Сергей, добрый день.

В прицепах МЗСА масса от фонарей и белый провод массы проводки подключены к корпусу прицепа. Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу фонарей к корпусу.

Доброго времени суток.
Спасибо за ответ. Нашел один выход белого под изоляцией для крепления «на корпус» прицепа. Всё равно не понимаю зачем он и зачем его выводить через 3-й разъем, если все лампы запитываются массой через корпус прицепа, а корпус и так берет массу через шар.

Сергей, стандарт подключения был создан для удобства пользования прицепами. На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей.

При подключении обратите внимание на розетку и вилку мне попадало что нумерация выводов вилки розетки не совпадали так как вилка и розетка с разных комплектов нужно смотреть наглядно с расположением штырей контактов и совмещать.

Спасибо за информацию, мы не сталкивались с подобной проблемой, но будем иметь в виду.

Руслан, добрый день.

Будет ли работать проводка без массы?

Добрый вечер. Подключили прицеп, горит на прицепе лампа заднего хода, что могли не правильно подключить?

Добрый день. Какой модели и марки у вас прицеп? Проблема в том, что он постоянно горит? Вместе с габаритными огнями или вместе с каким сигналом? Если выключить габаритные огни, то не горит? Обычно на прицепах без тормозной системы заднего хода нет. Насколько я понимаю, речь про б/у прицеп и самодельный задний ход.

Добрый день, как подключить проводку если выведено только 5 жил, а контактов 7, что куда подключить?

Помогите пожалуйста разобраться поменял разетку на металлическую подсоединил согласно схемы но все сигналы горят не правильно

Возможно у Вас габариты прицепа на одном проводе, в этом случае нужно смотреть схему подключения, которая указана выше. В любом случае точно Вам подскажет только электрик прозвонив все провода.

Подскажите почему не работает все сразу только поочередно

Потключаешь габариты поворот тухнет и так далее

Скорее всего розетка на автомобиле подключена напрямую от фонарей на автомобиле, где нужен smart или оригинальная электрика.

Здравствуйте. Помогите пожалуйста. Прицеп БАЗ 8142. Не могу подсоединить новую вилку 7-контактную. От прицепа идут 4 провода: черный, голубой, белый, красный. Черный толще всех.

Здравствуйте. Мы не знаем, как устроена электропроводка конкретно на БАЗ 8142. Скорее всего 4 провода плюсовые, а минуса нет — его нужно провести дополнительно и закрепить на массу прицепа. Вероятнее всего, черный — габарит, красный — стоп, голубой и белый — поворотники.

Подскажите в резетке все нормально нажимаю тормоза и на прицепе загорают тормоза свой прицеп цепляли к другой машине в е работает и у меня в резетке все работает не можем найти не исправность, спасибо

Извините, я ничего не понял из написанного.

Извените ошибся когда нажимаю тормоза на прицепе горят повороты оба!

Александр, добрый день.

Машина у Вас приехала из Америки?

Приём мза, нажимаю в машине тормоз а на прицепе горят поворотники,

Тойта версо нет из Франции написано в птс Япония но левый руль купил с резеткой

Подключал свой прицеп к друга машине все работает я по схеме прицепа проверил все как положено подключено и масса есть на 3 контакте, а тормоза нажимаем горят повороты,,

Александр, прошу прощения за глупый вопрос, из розетки автомобиля выходит только одна фаза при нажатии педали тормоза?

Да одна я все проверил на три раза

Пробуем зачистить массу и все контакты

Александр, возможно при нажатом тормозе у Вас есть фаза на корпусе прицепа? Но эту теорию должен исключать тот факт, что на другом автомобиле все работает.

Вариантов много, надо смотреть. Возможно, перебитые провода в розетке автомобиля, перебитые провода проводки авто, замыкает правый фонарь, неисправен смарт.

Здравствуйте. На астра бк думает что подключён прицеп и тестирует его постоянно типа проверте стоп сигналы повороты. Хотя прицеп никогда не подключал.

Вам необходимо подключить сканер или прочитать номер ошибки штатными средствами автомобиля (например на Астре Н). Вероятно окислился разъем подключения проводов фаркопа к электрике автомобиля, точный ответ может дать только диагностика в автосервисе.

Добрый день. Мы не специалисты широкого профиля, лучше обратиться в специализированный сервис.

Спасибо большое за схему. Очень помогла.

Как правильно установить двухнитевую лампу на прицепе?

Венедикт, добрый день.

На прицепах МЗСА, двухнитевые лампы используются только в габаритах/стоп сигналах. Для замены лампы нужно снять стекло фонаря. Слегка надавите на лампу, и поворачивайте ее вокруг своей оси, пока выступы на лампе не попадут в пазы цоколя, затем извлеките лампу. Новая лампа устанавливается в обратном порядке.

Подключил электрику прицепа через смарт конект, при включении поворотника не важно левого или правого, с поворотником на прицепе моргают габариты и подсветка номера.
В чем ошибка?

Александр, добрый день.
У Вас может быть неисправен смарт-коннектор, перепутаны провода или повреждена оплетка провода. Советуем обратится к электрику для устранения проблемы.

Разобрал резетку на машине вешаю контрольную на провод стопов нажимаю на стоп горит но на прицепи всю горит одновременно отключаю прицеп проверяю контрольной вешаю ее на стоп и на поворот горит

Виталий, добрый день.

Я Бы Вам советовал начать проверку со штекера прицепа, возможно провода перемыкают.

Спасибо большое нашол кабель коратил на машине

Здравствуйте,не могли бы мне тоже подсказать:прицеп производства «Саранский завод австосамосвалов»,машина субару форестер,когда включаю габариты то включаются фонари заднего хода на машине.Без включения габаритов все работает на прицепе штатно,без замечаний.

Здравствуйте. Вариантов проблемы очень много. Нужно проверять, как подключена проводка фаркопа, smart и т.д.

Алексей, добрый день. Я не электрик, но думаю, да, скорее всего, проблема в смарте.

Подключили все по схеме, но поче у то габариты и тормоз горят одинаково ярко.
Прицеп кремень
Машина лифан х60

Андрей, добрый день.

Попробуйте отключить провод габаритов из штекера и попробовать включить стоп-сигнал.

Не загорается именно тормоз.

Андрей, прозвоните провод, возможно есть повреждения или отошел провод в розетке автомобиля.

Добрый вечер подскажите пожалуйста прицеп Лав 81017 сгнила розетка от старости при разборе выяснилось что проводов намного больше чем на розетке по цвету тоже не понятно где можно найти схему подключения 7 пин

добрый день. Оборвал вилку не прицепе купил новую поставил. Получилось зеркало. При включении габаритов загораются все лампочки. Нажимаю стоп стопы гаснут тоже самое и с поворотниками. Вобщем всё работает наоборот. Что я сделал не так?

Владимир, добрый день. Если до обрыва вилки все работало нормально, и провода не повреждены, то возможно вы подсоеденили провода не по схеме, либо на вашем прицепе другая цветовая схема.

Здравствуйте подскажите пожалуйста у меня прицеп пчёлка как подключить провода к разметки от прицепа выходят 5проводов, за раннее спасибо?

Алексей, добрый день. К сожалению нам неизвестна схема подключения вашего прицепа. Если она не соответствует схеме в статье, и найти схему в интернете не удается, проще всего прозвонить провода.

Добрый день.Подскажите,прицеп трейлер есть фонарь заднего хода,как его подключить?Разьем 7 пиновый.

Алексей, добрый день.

В 7 пиновых разъемах задний ход не предусмотрен. Как написано в статье, можно подключить оба габаритных огня на 5 контакт, а задний ход вывести на 7.

Добрый вечер. Вариантов может быть много. Обратитесь пожалуйста в специализированный сервис для диагностики.

Добрый день!
Приобрёл у вас проводку КП-35А проложил её, всё супер!
Вопрос. Она рассчитана на 7-ми пиновую розетку, но там есть один розовый лишний провод. Я посмотрел по схемам, он идёт на задниц ход. У меня BMW X1 с оригинальным фаркопом и розеткой естественно под 13 пинов.
Можно ли новую проводку запиновать в 13-ти пиновую вилку, т.к. в ней нужное колличество проводов, единственное, они отличаются по цветам от стандартной 13-ти пиновой проводки?!

Алексей, добрый день.

К этому проводу можно подключить 13-контактный штекер. Схема подключения также есть у нас на сайте.

Добрый день, на прицепе Икорец не горят габариты и задний ход, стоп и поворотники работают, поехал к установщику, он подключается к розетке у него всё работает, подскажите где искать проблему?

Игорь, добрый день.
Если в розетке автомобиля все подключено верно, значит проблема в прицепе, вам нужно прозванивать вилку прицепа и искать провод, который отвечает за габариты. Если розетка 7 контактная, то заднего хода в ней не предусмотрено.

Да мне главное габариты) Значит будем смотреть весь шлейф и звонить!)
Спасибо большое.

Добрый день. На прицепе не горит сигнал тормоза. Хотя работал исправно. Габариты и поворотники работают как положено. В чем может быть причина. Форд Куга 2019 год. Блок согласования стоит

Добрый день. Вариантов много: отошел провод в штекере, отошел провод в розетке, перегорели лампочки, повреждена проводка на прицепе, неисправен блок согласования.

Все провода посмотрели, прозвонили. Все на месте. Лампы целые. При нажатии на тормоз, контрольная лампа тускло загорается на пару секунд

Вольтаж 14
Сила тока 0.2

Тогда остаются варианты: отошел/окислился провод в розетке автомобиля или неисправен блок согласования.

Здравствуйте. При подключении розетки прицепа и включении габаритов на машине почему то начинает работать звук реверсивного хода машины. На прицепе нету огня заднего хода. Машина калина. Подскажите в чем может быть проблема. Спасибо

Иван, добрый день. Скорее всего на фаркопе на 5 контакт выведен задний ход, а на прицепе запараллелены габаритные огни. Попробуйте включить задний ход и прозвонить розетку автомобиля.

Супер! Очень полезно. Только у меня почему-то звонитс 7 на корпус, а 3 не звонится со стороны toyta land cruzer 90 1998 гв.. 73! Успехов!

Здравствуйте! Подсоеденил по схеме розетку на машине и на прицепе всё заработало, но только включаю габариты и любой поворотник так начинает моргать всё что можно в пол накала. Без габаритов работает как надо. Стопы, повороты. И габариты пока поворотник не влючиш. Что такое может быть? Спасибо.

Игорь, добрый день.Видимо проблема в повышенной нагрузке, при одновременном включении габаритов и поворотников. Проверьте массу и питание габаритов.

Николай, добрый день.

Вилка на прицепе должна быть стандартная на 7 пинов. Если у Вас обрыв проводки, самый простой вариант ее поменять.

Дмитрий, вилка стоит стандартная, но проводов подходит всего 4. Обрыва провода нет просмотрел всю проводку.

Николай, мы можем предложить Вам протянуть новую проводку, проводку можно посмотреть по этой ссылке: https://kupi-pricep.ru/products/elektroprovodka-pritsepa

Спасибо большое за совет, обязательно воспользуюсь.

скажите пожалуйста какой провод отвечает за стопы на крепыше

У нас в продаже исключительно прицепы МЗСА и мы, к сожалению, не знаем.

Подскажите, Прицеп омский старого образца.арки внутри, по отдельности все работает нормально. А при включении аварийки вместо поворотников моргают стоп сигналы. Масса отдельным проводом с кузова прицеп.

Ринат, дистанционно нечего подсказать, нужно смотреть.

Сергей, добрый день. Причина может быть и в автомобиле, и в прицепе и в переходнике. Прежде всего, вам нужно проверить розетку автомобиля и штекер прицепа, по схемам в статье выше. Внизу статьи есть ссылка на схему 13 контактной розетки.

Правый поворот я нашёл на роземе авто а вот левый нет. Есть два контакта которые просто показывают постоянное напряжение. Не смотрел сколько. А вот приморгании поворота на авто на разные ничего.

Левый поворотник, это контакт номер 1 на схеме, проверьте его подключение. Если самостоятельно устранить неисправность не удается, советуем обратится в сервис.

Подскажите кто нибудь! На Весту купил прицеп, все работает, кроме поворотников! Электрик сказал, не тянет реле! Что делать?

Добрый день. Есть три варианта подключения розетки для прицепа в автомобиле:

Насколько я понимаю, у вас третий вариант, и автомобиль отключает поворотники при попытке их включить. Нужно попробовать заменить в поворотниках обычные лампочки на диодные (у них меньше сопротивление). Если не поможет, ставьте smart connect.

Возник такой вопрос. Сгила вся розетка. На 7 контактов. Разобрал, а внутри провод на 13 контактов. Три белых идут на кузов (масса), 8 врезаны в существующую проводку (два на противотуманку, розетка была с кнопкой разрыва противотуманки) и два уходят под обшивку. Как заново подключить новую розетку? Посмотреть предыдущее подключение не предоставлял ось возможным, т.к. всё сгинило внутри розетки. Спасибо за помощь.

Ваш вопрос не до конца понятен. Что именно вызывает сложность? Если цвета проводки отличаются от стандарта, и по цветам проводов не ясно, где какой контакт, подключать методом тыка. То, что минус вы нашли, уже полдела. Собираете штекер, подсоединяете к машине и смотрите, что загорается вместо того, что загораться должно. Если речь о кемпере, то там 13-контактная розетка: https://kupi-pricep.ru/blog/pricep-13-kontaktov Удалось разобраться?

Прошу прощения за предыдущий комментарий. Розетка всё таки была 13 пиновая. Извините ещё раз.

Добрый день, что делать если не подключён 5 контакт? И не работают габариты на прицепе?

Добрый день. На машине на 7-й контакт должен выводиться левый габарит, а на 5-й правый габарит. Если у вас на машине выведен только 5-й, а на прицепе только 7-й, то или поменяйте местами эти два провода, или соедините их проводом — в России нет правила включать левые габаритные огни, как в некоторых странах. Сделать это можно как в штекере прицепа, так и в розетке машины.

Источник
