Как правильно сделать обрешетку под металлочерепицу

Как сделать обрешетку под металлочерепицу: пошаговая инструкция

Обрешетка на крыше играет роль каркаса для крепления кровельного материала. От того насколько правильно она сделана, зависит качество монтажных работ и герметичность крыши.

Для изготовления обрешетки под металлочерепицу используют древесину хвойных пород 1 сорта: ель или сосну. В целях экономии можно выбрать материал 2 сорта, но все доски должны быть ровными и сухими. Не допускаются такие пороки древесины как гниль, червоточины, трещины.

Все пиломатериалы обрабатывают специальными составами. Чтобы повысить устойчивость к возгоранию, дерево пропитывается антипиренами. Для защиты от гниения, плесени или грибка применяют антисептики.

depositphotos

Необходимые материалы и их размеры

Материал	Размер, мм	Назначение
Брус	50 х 50	для контробрешетки
Доска	25 х 100 или 32 х 100	для обрешетки
Гвозди	3 х 80 или 3,5х90	для крепления досок

Шаг обрешетки под металлочерепицу

Чтобы избежать протечек и повышенного шума, листы металлочерепицы должны быть плотно прикручены к обрешетке. При правильно выбранном шаге, точки крепления (по технологии их делают под волной) точно совпадают с доской обрешетки. Подробнее о том, как крепить металлочерепицу саморезами.

Основные правила:

При отсутствии лобовой доски выпуск измеряется от среза стропильной ноги или кобылки. Величина зависит от типа крепления водосточного желоба и его диаметра. В большинстве случаев она будет равна 70 мм. При закреплении желоба к лобовой доске стоит прибавить к этому значению 30 мм и более (в зависимости от диаметра).

В регионах с сильными осадками зимой практикуется устройство сплошной обрешетки на карнизе. На расстоянии до 1 м от края кровли доски укладываются без разбежки. Это позволяет усилить основание для крепления снегозадержателей в местах наибольшего скопления снега.

Производитель	Серия металлочерепицы	Шаг волны, мм
Grand Line	Classic, Kvinta Plus, Kredo, Quadro Profi, Kamea	350
Металл Профиль	Монтеррей, Супер Монтеррей	350
.	МП Макси	400
RUUKKI	Monterrey, Adamante, Finnera	350
.	Elite	400
Уникма	М28, Т05	350

Монтаж и крепление обрешетки

Шаг 1. Укладка гидроизоляции

На стропила по всей поверхности крыши раскатывается гидроизоляционная пленка или мембрана. Крепится она при помощи строительного степлера, стыки проклеиваются бутил-каучуковой лентой. Перекрытие между соседними листами: горизонтальное 150 мм, вертикальное 100 мм.

Шаг 2. Монтаж контробрешетки

Поверх гидроизоляции на стропила (вертикально) прибиваются бруски контробрешетки. Этот элемент кровельного пирога формирует воздушный зазор 50 мм для проветривания кровли, отведения влаги и конденсата.

Для защиты мест крепления от протечек, снижения вибраций и уровня шума применяют уплотнительную ленту DELTA SHAUM-Band SB60 или D-TACK NAGELDICHT. Ленту нужно клеить между гидроизоляцией и брусками контробрешетки.

Шаг 3. Установка обрешетки

Обрешетка для металлочерепицы монтируется поверх контробрешётки горизонтально, с заданным шагом, начиная от края карниза и до конька. Доски прибивают на два гвоздя в каждом месте крепления.

Первую доску выравнивают по стропилам. Расстояние от края до центра второй доски 300 мм, последующие 350 мм от центра до центра.
Если нужно состыковать две доски, делать это нужно в разбежку на разных стропилах (чтобы не снижать прочность конструкции).

На коньке на каждом скате, в ендовах и вокруг дымохода набивают дополнительные доски для усиления конструкции.

Как сделать обрешетку под металлочерепицу: пошаговая инструкция

Конструкция обрешетки под металлочерепицу отличается от обычной. Чтобы спроектировать основание для элементов обшивки, необходимо учесть их размер. Опоры должны приходиться на их верх и низ. Расстояние между досками и брусьями делают меньше, чем для шифера или керамического покрытия. Их можно укладывать на облегченную стропильную систему, поскольку нагрузки на нее значительно снижаются. Панели, имитирующие классическую керамику, весят гораздо меньше, чем их натуральный аналог. Они в два раза легче шифера. Плиты изготавливаются из тонкой стали, меди и алюминия. Материал хорошо резонирует. Во время дождя потребуется защита кровли от шума, поэтому в свободном пространстве желательно предусмотреть место для укладки звукоизоляционной мембраны.

Делаем обрешетку под металлочерепицу

Выбор материалов для каркаса

Основание состоит из деревянных брусьев и досок. Стальной и алюминиевый профиль почти не применяется. Он легче, проще в обработке. Металл не боится пламени и не деформируется при изменении влажности и температуры, однако ширина профиля делает монтаж отделки довольно затруднительным. Опора для деталей должна иметь большую площадь. Для соединения используется сварка либо болты, под которые придется вымерять и сверлить отверстия.

Проще и дешевле сконструировать систему опор из древесины. Ее поверхность обрабатывают антисептиками, препятствующими распространению плесени, и пропитывают антипиренами — добавками, повышающими устойчивость к воздействию открытого пламени. Защитой от влаги служит лак или краска. Без них влага при замерзании будет расширяться в порах и разрушать их, вызывая появление трещин.

Перед тем как сделать обрешетку под металлочерепицу, необходимо рассчитать нагрузку на нее. Она зависит от массы обшивки, угла и площади кровельного ската, а также силы ветра и толщины снегового покрова.

Один из важных параметров — площадь поверхности крыши. Чем она больше, тем толще должны быть сборные элементы. Объем нужен для обеспечения циркуляции воздуха между облицовкой и слоем гидроизоляции, расположенным под ней. Без вентиляции даже обработанное деревянные детали будут постепенно разрушаться.

Черновое покрытие сколачивают из досок толщиной 2,5-5 см и шириной 10 см. Чаще применяют обрезные доски-дюймовки 25 мм. Более толстые нужны для широких скатов с небольшим углом наклона. Для создания каркаса подходят хвойные породы, бук, ольха.

Толщина должна соответствовать заявленной. Максимальное отклонение — 3 мм. Не допускаются дефекты поверхности — следы плесени, трещины и другие повреждения. Перед обработкой защитными составами партию тщательно просушивают, собирая в штабеля с прокладками, обеспечивающими циркуляцию воздуха. Сверху необходимо сделать навес, защищающий от осадков и солнечных лучей. При слишком быстром и неравномерном высыхании волокнистая структура может треснуть или изменить свою форму. При укладке в штабеля их следует выравнивать — иначе при установке на стропила поверхность сложно будет выпрямить.

Особенности кровельного пирога

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет «выветривания» излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Разреженная обрешетка

Сплошная обрешетка

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошную обрешетку также необходимо монтировать:

Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Профили металлочерепицы	Шаг обрешетки, мм
	от низа 1-ой до центра 2-ой доски	от центра до центра последующих досок
Монтеррей	300	350
СуперМонтеррей	300	350
Макси	350	400
Каскад	300	350
МаксиКаскад	350	400
Classic	300	350
Kvinta (Kvinta plus)	300	350
Country (Квинта)	300	350
Quadro profi	300	350
Kamea (Камея)	300	350
Finnera	300	350
Adamante	300	350
Decorrey	300	350
Испанская Дюна	300	350
Андалузия	350	400
Джокер	350	400

Как видно, большинство профилей сводится к двум типам размеров между соседними досками: 350 и 400 мм, которые актуальны в том числе и для модульной металлочерепицы со скрытым креплением (например, Андалузия или Испанская Дюна).

Нельзя увеличивать промежуток между обрешеткой (например, делать расстояние через волну), т.к. возможна деформация кровельного профиля от снежной массы или других механических воздействий.

Схема обрешетки под металлочерепицу от производителей

При устройстве кровли очень важно иметь достоверную и авторитетную информацию по техническим моментам монтажа каждого элемента конструкции. Производители металлочерепицы, как правило, предлагают свою инструкцию с описанием правильного устройства своей продукции. Приведем примеры со схемами обрешетки наиболее известных брендов металлической кровли, представленной на отечественном рынке.

Согласно рекомендациям завода Grand Line, в карнизной области следует установить две доски, на первую прибить небольшой брусок той же высоты, что и основная обрешетка.

Стартовая обрешетка и установка торцевой планки от Grand Line

Обратите внимание, что для надежного крепления торцевой планки следует установить опорную доску выше уровня рядовой обрешетки. Ее высота должна быть примерно равна высоте профиля черепицы.

Аналогичные схемы предлагает Металл Профиль, особенно акцентируя внимание в своей инструкции на монтаж обрешетки в местах ендовы, кровельного ограждения и элементов снегозадержания. Во всех перечисленных случаях сплошная обрешетка обязательна.

Сплошная обрешетка в месте ендовы

Производственная и торговая компания Уникма в своей инструкции по установке металлического профиля обращает особое внимание на крепление кровельных саморезов при неправильной схеме обрешетки (см. изображение ниже).

Крепеж при сплошной обрешетке и обрешетке с неточным шагом

Таким образом можно сделать вывод, что сплошной настил под металлическую кровлю нежелателен. Также следует внимательно соблюдать расстояние между досками.

Средства для обработки деревянной конструкции крыши

К основным видам таких средств можно отнести:

Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

Рекомендации по монтажу обрешетки

Каждая доска в месте пересечения с контробрешеткой соединяется с ней двумя гвоздями в верхней и нижней части на расстоянии около 20 мм от края доски.

Крепление доски обрешетки под металлочерепицу

Если стандартной длины доски (обычно 6 метров) недостаточно, место стыка досок для наращивания обрешетки лучше предусмотреть по центру бруска контр-рейки (см. рисунок). Зная размеры досок, расстояние между ними, ширину и высоту ската крыши можно без труда рассчитать количество материала для обрешетки под кровлю из металлочерепицы.

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция

Обрешетка крыши под металлочерепицу

Однако, производители кровельных материалов, реагируя на запросы потребителей, нашли очень выгодное решение – был создан «симбиоз» листового и черепичного покрытия. То есть в итоге получается сочетание простоты и скорости укладки, доступной цены и возможности самостоятельного монтажа с внешним видом, весьма достоверно имитирующим натуральное штучное черепичное покрытие. Речь безусловно, идет о металлочерепице.

Несколько слов о металлочерепице и принципах ее крепления на крыше

Чтобы правильно понять принцип создания обрешетки под кровельное покрытие из металлочерепицы, надо иметь представление о строении этого материала и о том, как же он вообще крепится к основе.

Что собой представляет металлочерепица

Итак, металлочерепица представляет собой профилированный металлический лист, покрытый специальным защитным и декоративным покрытием. Материалом изготовления чаще всего служит сталь – холоднокатаные листы толщиной от 0.4 до 0.7 мм. Гораздо реже, но все же встречаются металлочерепичные покрытия из алюминия и даже меди. Они, безусловно, значительно дороже стальных, поэтому особо широким спросом не пользуются.

На производственной линии металлические листы пропускаются через специальные станки, где с помощью специальных фигурных роликов им, за счет пластичности металла, придается нужный рельеф.

Листам такого покрытия придается рельефная конфигурация, имитирующая целый участок кровли, закрытый горизонтальными и вертикальными рядами «классической» черепицы

Такая форма рельефа, помимо чисто декоративных качеств, дает и еще несколько «преференций»:

Цены на металлочерепицу

Линейные размеры листов металлочерепицы

В настоящей публикации не ставится цель рассматривать эстетические или эксплуатационные достоинства металлочерепицы. Нас больше волнует вопрос, как обеспечить то, чтобы эти достоинства раскрывались в полную силу, то есть как создать все необходимые условия для качественного проведения монтажа покрытия. А вот для этого необходимо познакомиться с геометрическим строением металлочерепицы – с ее основными линейными параметрами.

Основные показатели показаны на рисунке ниже:

Основные геометрические показатели любой металлочерепицы

1 – общая ширина листа.

2 – полезная ширина листа. Она, естественно, меньше общей, так как краевая полуволна металлочерепицы предназначена для нахлеста с соседним листом. При подсчетах количества материала для кровли оперируют именно этим значением.

Разнообразие по этому параметру – не столь велико. Чаще всего приходится иметь дело с металлочерепицей с шагом модуля в 350 мм. Пользуется популярностью и кровля с крупными длинными модулями по 400 мм. Впрочем, есть модели и с длиной «черепиц» в 300 мм, а модели типа «Ретро» бывают и более «дискретными» — с продольным шагом волны в 200 и даже – в 150 мм.

5 – высота волны – у профилей различных моделей может существенно различаться. Принято считать, что чем выше волна, чем больше выражены показатели пространственной жесткости материала и его устойчивости к внешним изгибающим нагрузкам. Правда, это сказывается на полезной ширине листа металлочерепицы – она становится меньше.

6 – понятно, что раз лист имитирует кладку настоящей черепицы, он имеет ступенчатую форму – каждый очередной модуль по направлению снизу вверх начинается со ступеньки. Высота этой ступеньки может быть разной – от 10 до 20 и более мм, в зависимости от модели.

Цены на ондулин

Ниже приведена таблица, которая, возможно, поможет сделать предварительный выбор кровельного материала. Наряду с иллюстрацией, в ней приведены и основные линейные параметры наиболее популярных моделей металлочерепицы.

Как металлочерепица прилегает и крепится к основе?

По сути, каждый модуль упирается в обрешетку в двух точках – сверху и снизу.

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

Общие принципы конструкции обрешетки

Обрешетка под металлочерепицу может создаваться сплошной или разреженной.

Сплошная обрешетка

Сплошную обрешетку монтируют из листов влагостойкой фанеры или ОСП, толщиной не менее 10 мм, или из досок, правда, настилая их не совсем всплошную, а с промежутками порядка 10 мм. И тот и другой вариант имеет свои недостатки.

— Во-вторых, максимально плотное прилегание металлочерепицы в основе по всей площади – отнюдь не является благом. Высокая теплопроводность покрытия обязательно будет приводить к образованию конденсата даже при суточных колебаниях температур. А вот вентилируемого зазора для свободного испарения влаги и выхода водяных паров – при таком монтаже не предусматривается. То есть под кровельным покрытием начнет скапливаться влага со всеми вытекающими (иногда это приходится воспринимать даже буквально) последствиями.

Для гибкой битумной черепицы – да, это становится лучшим основанием. А вот для листов металлочерепицы вполне можно применить и более дешевые и практичные решения.

Цены на керамическую черепицу

Но металлочерепица принципиально отличается от упомянутых выше кровельных покрытий уже тем, что опирается на поверхность не по всей длине по направлению ската, а только по линии ступенек между модулями.

Давайте вновь посмотрим на похожую схему:

Схема, поясняющая сомнительность целесообразности использования дощатой сплошной обрешетки для металлочерепицы

Иными словами, никакой технологической необходимости в сплошной дощатой обрешетке не видится, а по экономичности расходования материалов она здорово будет проигрывать разреженной. В этом можно будет наглядно убедиться чуть ниже, когда речь пойдет о материалах.

Разреженная обрешетка под металлочерепицу

Для надежного кровли из металлочерепицы вполне достаточно разреженной обрешетки

Несложно предположить, что шаг между осями горизонтальных направляющих должен в точности соответствовать продольной длине модулей металлочерепицы, то есть именно тому параметру, на котором делался акцент выше.

Примерная схема разреженной обрешетки показана на иллюстрации ниже:

Примерная схема строения разреженной обрешетки под металлочерепицу

Итак, рассмотрим строение конструкции:

Основой для монтажа обрешётки будут являться стропильные ноги (поз. 1). Однако, непосредственно на них крепить направляющие было бы ошибкой – выше уже говорилось об опасности скопления конденсата под металлическим покрытие. А переувлажнение древесины, тем более таких несущих деталей, которыми являются стропила, ведет к потере долговечности конструкции крыши. Поэтому на стропила вначале закрепляются скобами полотна гидроизоляционной мембраны (поз. 2), которые затем окончательно фиксируются на них брусками контробрешетки (поз. 3), которые крепятся по длине стропильных ног.

По стропилам горизонтальными рядами снизу вверх настилается гидроизоляционная мембрана, которая затем фиксируется на них брусками контробрешетки

Для контробрешетки подойдут бруски сечением 50×50 мм или планки 30×50 мм. Контробрешетка не только фиксирует гидроизоляцию и становится основой для крепления направляющих обрешётки. Она и задает тот самый необходимый вентиляционный зазор между кровельным покрытием и стропильной системой, благодаря которому тыльная сторона металлочерепицы будет эффективно проветриваться и оставаться сухой.

Монтаж начинается снизу, со стартовой направляющей (поз. 4). В этой области необходимо принимать во внимание некоторые нюансы:

— Во-первых, направляющая крепится по обрезу стропильных ног (или кобылок, если именно с их помощью создаётся карнизный свес кровли).

— Во-вторых, толщина первой направляющей должна быть больше, чем остальных. Это объясняется необходимостью компенсации перепада-ступеньки, которая на этой линии выходит за пределы обрешетки наружу. Величина утолщения этой направляющей обычно равна высоте ступеньки выбранной модели металлочерепицы.

— В-третьих, лист металлочерепицы должен на 50 мм выходить наружу, для формирования карнизного свеса. Кроме того, именно в этой области к стропильным ногам прибивается еще и карнизная доска. То есть расстояние между первой и второй направляющими (на схеме показано буквой «а») должно быть уменьшено. Обычно исходят из того, что этот шаг меньше установленного для всей другой обрешётки на 70 мм.

Здесь возможны еще и другие вариации. Например, используют доску со скошенным на трапецию краем – для облегчения стока воды с гидроизоляционной мембраны.

Цены на популярные модели шуруповертов

Кроме того, рекомендуется не пожалеть дополнительной доски, и прикрепить ее вплотную к стартовой. Такая мера и усилит этот достаточно уязвимый к нагрузкам узел, и облегчит в дальнейшем крепление ветровых досок по фронтонным свесам.

Итак, после стартовой, монтируется со специфическим шагом вторая по счету направляющая, а уже от нее – все последующие (поз. 5) вплоть до конька. Шаг между ними выдерживается единым (на схеме обозначен буквой «b» ), в соответствии с длиной модуля конкретной модели кровельного покрытия.

Некоторые особенности есть и в коньковой области. Независимо от установленного шага, вдоль линии конька крепится финишная направляющая (поз. 6). То есть расстояние между ней и предыдущей доской или брусом определяется уже по месту, но оно обязательно меньше установленного шага. Именно в эту направляющую будет крепиться верхний край кровельного покрытия, одновременно с установкой коньковых элементов. Толщина доски также подбирается уже по месту – в зависимости от того, на какой участок модуля по его длине придётся линия разреза металлочерепицы. Кстати, нередко, по аналогии с карнизным узлом, в районе конька также делается усиление установкой дополнительной доски.

Кроме того, особым узлом являются ендовы, то есть пересечения скатов кровли с образованием внутреннего угла. Это, пожалуй, один из самых уязвимых в плане возможного протекания участков, поэтому здесь требуется особая тщательность и с гидроизоляцией, и с монтажом дополнительных элементов, обеспечивающих свободный сток дождевой и талой воды.

Как правило, по линии ендовы обрешетка с обеих ее сторон делается сплошной

Обычно по линии ендовы обрешетка выполняется сплошной. Реализовываться это может по-разному, например, вдоль ендовы с обеих ее сторон всплошную набиваются по две или даже три доски.

Есть нюансы в конструкции обрешетки и в том случае, если через кровлю проходит кирпичная дымоходная труба. Как обустраивается этот участок – хорошо показано на схеме ниже.

Обрамление обрешеткой проема под проход кирпичной трубы

Как производится монтаж обрешетки под металлочерепицу

Инструменты и материалы

Для монтажа конструкции обрешетки не потребуется никаких особых инструментов. Обычно необходимый набор есть в каждом доме.

Чтобы не морочить себе голову при установке направляющих перед их фиксацией, лучше всего изготовить несколько шаблонов (строители их часто называют «лошадками»).

Различные типы «лошадок» — шаблонов для точного соблюдения шага установки направляющих обрешетки. Захочешь – не ошибешься…

Материалы для обрешетки

Упростить расчёты требуемого количества пиломатериалов по могут два калькулятора, размещенные ниже:

Калькулятор расчёта количества пиломатериалов для сплошной обрешетки

Как уже говорилось, особой нужды в сплошной обрешетке под металлочерепицу и нет. Но иногда особенности конструкции крыши подводят к мысли и о ее целесообразности. Поэтому – считаем:

Варианты крепления обрешетки под металлочерепицу

Проектирование каркаса кровли для металлочерепицы

Обрешетка является несущим конструктивным элементом, от качества сооружения которого зависит надежность и долговечность эксплуатации кровли. Перед тем, как сделать под металлочерепицу обрешетку, особое внимание уделяется этапу проектирования данного элемента кровельного пирога.

На данном этапе рассчитывают тип и количество элементов каркаса. Ими выступает брус или доска. В расчете учитывают такими факторы:

Вес кровельного пирога;

Площадь каждого ската;

Самостоятельно производить расчеты без специальных навыков не стоит. Данные мероприятия лучше доверить специалистам с опытом. Они произведут расчеты, а также подготовят все необходимые чертежи. По план-схеме крепить каркас для металлочерепицы своими руками будет намного проще.

Особенности выбора доски для обрешетки под металлочерепицу

Металлочерепица является тонколистовым изделием, которое характеризуется небольшим весом. Следовательно, данное кровельное покрытие не создает большие нагрузки при эксплуатации. Поэтому при выборе материалов уделяют большее значение ширине доски под обрешетку, а не ее толщине.

Под обрешетку можно использовать обрезную доску хорошего качества (сорт А, АБ) шириной 100-150 мм.

При выборе толщины учитывается угол уклона ската. Чем он больше, тем выше нагрузки будет испытывать конструкция. Поэтому для кровель с малым уклоном (менее 20 градусов) следует принимать значение толщины до 50 мм. Для большего уклона обычно используют доску 25 мм (также называется «дюймовка»).

При закупке материала следует обратить внимание только на то, чтобы толщина всех погонажных изделий была одинаковой. Это важно для получения ската с идеальной плоскостностью.

Схема и монтаж кровельного пирога под металлочерепицу

Кровельный пирог под металлочерепицу представляет собой многослойную конструкцию. Она состоит из следующих элементов:

Пошаговая инструкция по монтажу кровельного пирога принципиально выглядит следующим образом:

Перед тем, как делать обрешетку крыши под металлочерепицу, производят расчет и закупку необходимых материалов. К расчетным значениям всегда добавляют 10-15% запаса. Он необходим для обеспечения достаточности материала при необходимости укорочения или отбраковки.

Также следует иметь запас расходных материалов для подготовки обрешетки и подготовить все необходимые инструменты.

Подготовка материалов обрешетки для монтажа металлочерепицы

Чтобы крыша эксплуатировалась правильно и долго, важно на подготовительном этапе предварительно обработать деревянные элементы стропильной системы и обрешетки защитными составами. По назначению они бывают следующих видов:

Огнезащитные. Это так называемые антипирены. Они предназначены для придания деревянным изделиям свойства самозатухания. При отсутствии воздействия открытого пламени, материалы, обработанные огнезащитными составами, должны потухнуть в течение 4 секунд. Данная обработка существенно повышает пожаробезопасность здания, поэтому игнорировать ее не стоит.

Биозащитные. Данные составы называются антисептиками. Основное их предназначение заключается в эффективной защите древесины от биологических поражений. К таким относятся образование плесени, грибов, воздействие насекомых древоточцев, синевы.

Также в продаже есть универсальные средства для обработки деревянных изделий. Они характеризуются сочетанием разных параметров. За счет этого можно обработать поверхность только одним составом, что облегчит и ускорит подготовку материалов для строительства обрешетки под металлочерепицу.

Виды пропиток выбирают исходя из климатического региона строительства и типа здания. Для деревянных строений и домов, устанавливаемых в жаркой местности, правильно будет использовать антипирены (огнезащиту). Для северных и влажных регионов стоит произвести гидрозащиту обрешетки кровли.

При выборе конкретного состава стоит обратить внимание на рекомендации по применению от производителя. Особенно на совместимость использования конкретного средства с породой древесины применяемых погонажных изделий.

Какой инструмент используется для монтажа обрешетки под металлочерепицу

Перед тем, как сделать обрешетку под металлочерепицу, да и до начала строительства кровли, следует предусмотреть наличие необходимого для работы инструмента и аксессуаров. Для таких мероприятий может требоваться:

Рулетка. Для проведения замеров.

Уровень строительный. Нужен, чтобы правильно выставить все элементы по горизонтальности и вертикальности.

Ударный инструмент. Для забивки гвоздей. Использовать можно молотки (с гвоздодером) небольшие кувалды.

Дрель-шуруповерт с соответствующими битами и насадками. Для крепления саморезов, сверления отверстий.

Разметочный инструмент. Карандаши, маркеры, линейка, угольник, разметочный шнур и прочее.

Ножовка по металлу, электролобзик. Для обрезки погонажных пиломатериалов.

Болгарка с соответствующими насадками.

Какие бывают схемы обрешетки под металлочерепицу

Выбор схемы обрешетки под металлочерепицу зависит от таких факторов, как наличие выступающих элементов и угол уклона кровли. Всего для монтажа кровли используется три варианта конструкций.

Разреженная обрешетка под металлочерепицу. Она также называется шаговой, поскольку между элементами каркаса присутствует зазор, а сами они монтируются с определенным межцентровым расстоянием – шагом.

Сплошная обрешетка под металлочерепицу. Характеризуется стыковкой деталей каркаса вплотную друг с другом с минимальным зазором (нужен для компенсации линейного расширения).

Расчет шага элементов каркаса

Шаг обрешетки под металлочерепицу – это расстояние между центрами соседних досок. Это нужно запомнить, так как многие начинающие строители допускают ошибку, делая отступ между соседними крайними кромками.

Межцентровое расстояние крепления каркаса должно соответствовать длине волны металлочерепицы. Стандартно, в таком кровельном материале она составляет 350 мм. Поэтому шаг между центрами крепления должен быть такой же.

Расстояние между самими досками обрешетки зависит от их ширины. При использовании пиломатериала шириной 100 мм, оно будет равняться 250 мм. Если вы применяете доску 150 мм шириной, то расстояние между соседними рядами будет 200 мм.

Устройство черновой подшивки

Представляет собой базовую внутреннюю опорную конструкцию, монтируемую под стропила. Для ее сооружения используется обрезная доска из таких пород дерева, как ольха, ель, сосна, бук, лиственница. Размеры доски для такой обрешетки под металлочерепицу составляют 25 мм – толщина и 100-150 мм – ширина.

К доске, используемой для строительства кровельной черновой обрешетки, предъявляют следующие требования:

На поверхности и в структуре не должно быть существенных дефектов. Наличие трещин, большого количество смоляных карманов, плесень, синева и гниль не допускаются.

Доска должна быть качественно просушенная. Если использовать для обрешетки под металлочерепицу пиломатериалы естественной усушки, есть высока вероятность коробления дерева в процессе эксплуатации.

Ход выполнения работ данного этапа зависит от того, смонтирована или нет обрешетка под металлочерепицу. Если подшивку делают до монтажа каркаса, то процесс выглядит так:

Если подшивка выполняется под уже построенный каркас обрешетки и уложенную металлическую черепицу, то работы выполняют в другом порядке. Сначала нужно укладывать утеплитель, а затем производить фиксацию пароизоляции и выполнять внутреннюю подшивку.

Монтаж контробрешетки под металлочерепицу

Контробрешетка – это конструктивный элемент кровельного пирога, который служит для создания вентиляционного зазора, а также укрепления всей конструкции. Представляет собой набор небольших реек (контр-рейки), которые приколачивают к верхней части стропил. Предварительно, на поверхности обустраивается слой гидроизоляционной мембраны.

Для контробрешетки под металлочерепицу обычно используется деревянный брусок небольшого сечения 5х5 см. Монтаж данного элемента кровельного пирога можно выполнять как после укладки теплоизоляционного материала, так и до этого. Пошагово это делают следующим образом:

Укладывается слой рулонной гидроизоляции. Используемая мембрана должна защищать утеплитель от попадания в него атмосферных осадков, конденсата, а также от возможного ветра. Крепление осуществляется при помощи строительного степлера или гвоздей. Полотна следует класть с нахлестом 10-15 см друг на друга. Стыки проклеиваются двухсторонним скотчем.

Под каждую контр-рейку следует уложить самоклеящийся уплотнитель. Он обеспечит максимально плотное прилегание брусьев при последующей забивке и не допускает образование протечек.

Устанавливается первая крайняя рейка параллельно (вдоль) на стропило. Следует ее выставить максимально ровно без смещения. Дальше необходимо прибить гвоздями. Делать это нужно максимально плотно, чтобы между балкой стропила и рейкой не осталось зазора. В ином случае может образоваться люфт, который создаст вибрацию при порывах ветра.

Если на одной стропильной ноге прибивается два контр-бруска, то между ними обязательно делается компенсационный зазор. Он нужен, чтобы обеспечить свободное расширение дерева вследствие температурного линейного расширения. Если зазора не сделать, то при расширении брусков будут образовывать напряжения, которые деформируют или вырвут прибитые рейки.

Если после монтажа реек остались выступающие элементы над коньком или под карнизом, их аккуратно спиливают ножовкой по дереву.

Монтаж разреженной обрешетки под металлочерепицу

Разреженная или шаговая обрешетка является самым распространенным вариантом каркаса в строительстве частных домов. Такая схема позволяет сэкономить на закупке пиломатериалов, повысить эффективность строительства и сделать прочную, надежную кровлю.

Установку шаговой обрешетки под металлочерепицу начинают после того, как полностью готова контробрешетка. Этот конструктивный элемент представляет собой набор обрезной доски, который закрепляют перпендикулярно (поперек) на контр-рейках с определенным шагом.

При расчете шага обязательно учитывается то, что нижняя и верхняя доска обрешетки располагается на краях карниза и конька, соответственно.

Фиксация обрешетки для металлочерепицы осуществляется забивным способом или ввинчиванием:

Забивной способ – выполняется при помощи строительных гвоздей подходящего размера. Это более быстрый и экономичный метод. Цена гвоздей невысокая и вбить их не составляет труда. Из недостатков можно выделить возможное образование трещин в пиломатериалах при вхождении гвоздя. Также при необходимости произвести ремонт каркаса демонтаж элементов выполнить без повреждений сложнее.

При монтаже обрешетки под металлочерепицу следует установить доску правильно и приколотить ее к контробрешетке двумя крепежами с левой и правой стороны. Это позволит избежать скручивания и деформации элементов при последующей эксплуатации. Если ширина доски позволяет (150 мм), то дополнительно прибить ее можно третьим гвоздем по центру.

Монтаж сплошной обрешетки под металлочерепицу

Сплошная обрешетка под металлочерепицу устанавливается реже. В данном случае такую схему целесообразно использовать в двух случаях:

Принцип того, как делается сплошная обрешетка под металлочерепицу, практически идентичен шаговому способу. Отличием является то, что между соседними досками не нужно выдерживать строгое межцентровое расстояние.

Пошаговую инструкцию по монтажу можно описать так:

Когда нужно установить комбинированно обрешетку под металлочерепицу

Комбинированная схема обрешетки под черепицу из металла сочетает в себе два предыдущих способа. Основной является шаговая конструкция каркаса. В потенциально слабых местах дополнительно следует крепить сплошную обрешетку. К таким местам относятся:

наличие ендов или изломов в многоуровневых крышах;

вокруг мансардных окон, люков для выхода на кровлю;

около карнизной планки и конька;

вокруг дымоходных и вентиляционных выходящих труб;

Как правильно сделать обрешетку под металлочерепицу?

Как правильно сделать обрешетку под металлочерепицу?

© ООО «СтройПартнер» 2009-2018

Обрешетка под металлочерепицу – основа всего кровельно пирога. От качества ее монтажа зависит удобство выполнению последующих работ и надежность будущей кровли. В этой статье мы подробно рассмотрим процесс устройства каркаса в зависимости от угла наклона и других особенностей конструкции. Но изначально несколько слов о металлочерепице.

От чего зависит стоимость крыши из металлочерепицы?

Металлочерепица считается одним из самых востребованных на сегодня кровельных материалов. Это обусловлено в основном относительно невысокой стоимостью, надежностью, практичностью и эстетической привлекательностью материала. Ее используют как при строительстве новых домов и других строений (бани, сараи, беседки, навесы), так и для ремонта старых крыш.

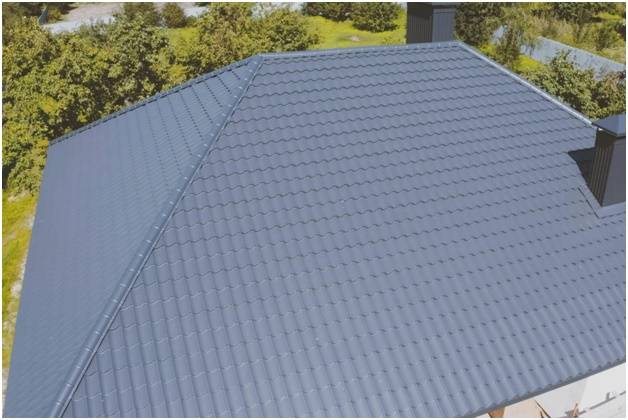

Фото 1. Крыша, укрытая металлической черепицей

Основные факторы, влияющие на итоговую цену металлочерепичной кровли:

Виды металлочерепицы

На рынке кровельных материалов наиболее востребованы металлочерепичные листы толщиной 0,5 и 0,6 мм благодаря оптимальному соотношению цены и эксплуатационных характеристик. Более тонкое покрытие (0,35-0,45 мм) – недолговечное, а также склонно к повреждениям при транспортировке и монтаже. Реже в продаже встречаются изделия толщиной 0,7-0,8 мм – это наиболее надежный, но и дорогостоящий материал.

Основные виды металлочерепицы по типу профиля – Classic, Country, Kamea, Kvinta. Листы выпускаются в различных цветовых решениях согласно каталогу RAL.

Рисунок 2. Основные виды листов по форме профиля

В качестве защитно-декоративного покрытия обычно служит полиуретан, стандартный или текстурированный модифицированный полиэстер, а также полиамид. Толщина слоя в зависимости от разновидности может составлять от 0,25 до 0,55 мкм, что напрямую влияет на эксплуатационный ресурс материала.

Из чего производят металлочерепицу?

Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.

Рисунок 3. Классическая стальная металлочерепица

Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:

Фото 4. Медная металлочерепица

Какая обрешетка под металлочерепицу лучше?

Как правило, укладывается металлочерепица по деревянной обрешетке шагового (разреженного) или сплошного типа. Конкретный вид выбирается в зависимости от угла наклона ската, толщины кровельного материала и предполагаемых нагрузок на его поверхность (в основном от снега в зимний период).

Виды каркасов под металлочерепицу:

Рисунок 5. Сплошная конструкция

Рисунок 6. Шаговая (разреженная) конструкция

Однако в местах внутренних и внешних изломов ската (ендова, конек), примыканий к стенам, вентиляционным и другим трубам, крепления лестниц, снегозадержателей, а также по периметру мансардных окон и кровельных люков в обязательном порядке сооружается сплошной каркас.

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова)

Основные правила устройства обрешетки под металлочерепицу

Перед тем как сделать обрешетку под металлочерепицу, нужно убедиться в качестве и надежности «кровельного пирога». Особого внимания требует вентиляционный зазор, который нужно обеспечить между гидроизоляционной мембраной и досками обрешетки.

Необходимое для циркуляции воздуха в подкровельном пространстве расстояние обеспечивается за счет устройства контробрешетки из брусков сечением 50х50 мм. Они крепятся поверх гидроизоляции непосредственно на стропила – т.е. шаг их установки равен ширине пролета стропильной системы и обычно составляет в пределах 700-800 мм. Обрешетка крыши под металлочерепицу сооружается поверх брусков.

Рисунок 8. Правильный «кровельный пирог» для укрытия крыши металлочерепицей

Вентиляционный зазор обеспечивает «выветривание» конденсата, который образуется под металлочерепичными листами. Это позволяет существенно продлить срок службы как деревянного каркаса, так и самого кровельного материала.

Выбор материала для обрешетки под металлочерепицу

Обрешетка для кровли из металлочерепицы обычно выполняется из обрезной доски хвойных пород – сосны и ели. Это обусловлено их невысокой ценой и хорошими технико-эксплуатационными характеристиками. Лиственные породы применяются крайне редко из-за высокой стоимости.

Фото 9. Внешний вид досок для устройства каркаса

Информацию о том, как правильно сделать обрешетку под металлочерепицу найти в сети несложно. Главное – выбрать качественный пиломатериал для ее сооружения. Основные требования, которым должны соответствовать используемые доски:

Фото 10. Обработка досок защитными средствами

Сечение доски для обрешетки под металлочерепицу выбирается в зависимости от конструктивных особенностей кровли:

Какие замеры нужно делать при устройстве обрешетки крыши под металлочерепицу?

Непосредственно размер обрешетки под металлочерепицу определяется габаритами стропильной системы. Но чтобы кровельное покрытие получилось максимально надежным и соответствовало выдвигаемым к нему требованиям, нужно знать и другие геометрические и конструктивные параметры конструкции:

Рисунок 11. Способы создания обрешетки в местах ендов

Расчет шага обрешетки под металлочерепицу

Многих домашних мастеров, самостоятельно выполняющих укрытие крыши, интересует вопрос о том, какой принимать шаг обрешетки под металлочерепицу. Здесь все зависит от длины волны металлочерепичного листа – обычно этот параметр указывается в инструкции по монтажу кровельного покрытия.

Металлочерепица – кровельный материал со ступенчатой структурой и каждый модуль должен иметь опору (т.е. опираться на доску каркаса). Чрезмерно большой шаг обрешетки для металлочерепицы может стать причиной образования прогибов на покрытии, что не только испортит внешний вид, но и надежность конструкции.

где с – вынос кровельного материала по отношению к стартовой доске (чаще принимается равным 50 мм);

стартовая доска – всегда имеет большую толщину, чем остальные, поскольку она вместе со следующей доской, как правило, располагаются под одной волной;

а₁ – межосевое расстояние между стартовой и следующей доской;

b – шаг крепления досок каркаса, соответствующий длине волны;

а₂ – расстояние между последней (возле конька) и предыдущей доской (определяется по факту), последняя волна подрезается, поэтому толщина последней доски обрешетки наращивается.

Рисунок 12. Схема укрытия крыши металлочерепицей (обозначения расшифрованы снизу вверх)

В зависимости от типа профиля металлочерепичного листа длина волны может составлять 300, 350 и 400 мм. Расстояние между досками обрешетки для металлочерепицы выбирается в соответствии с данным параметром выбранного покрытия.

Расчет пиломатериалов для обрешетки

Для определения количества досок для сооружения каркаса под металлочерепичную кровлю нужны следующие данные:

Расчет выполним на примере двускатной крыши общей площадью 100 м2 с размерами скатов 5х10 м (ДхШ). В качестве материала для каркаса будет использована доска толщиной 25 мм, шириной 100 мм и длиной 4 м. Шаг между ними определяется длиной волны металлической черепицы и в конкретном случае составляет 350 мм.

Фото 13. Процесс сооружения каркаса

На основании произведенных расчетов мы видим, что для укладки обрешетки под монтаж металлочерепицы на рассматриваемой крыше нужно 0,83 м 3 или 83 обрезные доски размером 25×100×4000 мм.

Монтаж обрешетки под металлочерепицу – пошаговая инструкция

Устройство обрешетки под металлочерепицу выполняется по направлению от карниза к коньку. Для работ нужны гвозди или саморезы, шуруповерт, молоток, строительный уровень, ножовка. Крепежные элементы рекомендуется предварительно обработать специальными антикоррозионными средствами.

Последовательность и технические особенности монтажа обрешетки под металлочерепицу:

Фото 14. Крепление досок к контробрешетке саморезами

Рисунок 15. Схема фиксации стартового и последующих рядов каркаса

Фото 16. Процесс устройства каркаса под кровельный материал

Фото 17. Две доски каркаса на коньке

Процесс укладки гидроизоляционной мембраны, сооружения контробрешетки и обрешетки показан в следующем видео:

Как видите, ничего сложного в сооружении каркаса нет, и все работы вполне можно выполнить самостоятельно без привлечения подрядчиков. По завершению монтажа обрешетки выполняется укладка и крепление металлочерепицы. Подробно этот процесс рассмотрен в другой статье на нашем сайте.

Обрешетка под металлочерепицу – основа всего кровельно пирога. От качества ее монтажа зависит удобство выполнению последующих работ и надежность будущей кровли. В этой статье мы подробно рассмотрим процесс устройства каркаса в зависимости от угла наклона и других особенностей конструкции. Но изначально несколько слов о металлочерепице.

От чего зависит стоимость крыши из металлочерепицы?

Металлочерепица считается одним из самых востребованных на сегодня кровельных материалов. Это обусловлено в основном относительно невысокой стоимостью, надежностью, практичностью и эстетической привлекательностью материала. Ее используют как при строительстве новых домов и других строений (бани, сараи, беседки, навесы), так и для ремонта старых крыш.

Фото 1. Крыша, укрытая металлической черепицей

Основные факторы, влияющие на итоговую цену металлочерепичной кровли:

Виды металлочерепицы

На рынке кровельных материалов наиболее востребованы металлочерепичные листы толщиной 0,5 и 0,6 мм благодаря оптимальному соотношению цены и эксплуатационных характеристик. Более тонкое покрытие (0,35-0,45 мм) – недолговечное, а также склонно к повреждениям при транспортировке и монтаже. Реже в продаже встречаются изделия толщиной 0,7-0,8 мм – это наиболее надежный, но и дорогостоящий материал.

Основные виды металлочерепицы по типу профиля – Classic, Country, Kamea, Kvinta. Листы выпускаются в различных цветовых решениях согласно каталогу RAL.

Рисунок 2. Основные виды листов по форме профиля

В качестве защитно-декоративного покрытия обычно служит полиуретан, стандартный или текстурированный модифицированный полиэстер, а также полиамид. Толщина слоя в зависимости от разновидности может составлять от 0,25 до 0,55 мкм, что напрямую влияет на эксплуатационный ресурс материала.

Из чего производят металлочерепицу?

Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.

Рисунок 3. Классическая стальная металлочерепица

Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:

Фото 4. Медная металлочерепица

Какая обрешетка под металлочерепицу лучше?

Как правило, укладывается металлочерепица по деревянной обрешетке шагового (разреженного) или сплошного типа. Конкретный вид выбирается в зависимости от угла наклона ската, толщины кровельного материала и предполагаемых нагрузок на его поверхность (в основном от снега в зимний период).

Виды каркасов под металлочерепицу:

Рисунок 5. Сплошная конструкция

Рисунок 6. Шаговая (разреженная) конструкция

Однако в местах внутренних и внешних изломов ската (ендова, конек), примыканий к стенам, вентиляционным и другим трубам, крепления лестниц, снегозадержателей, а также по периметру мансардных окон и кровельных люков в обязательном порядке сооружается сплошной каркас.

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова)

Основные правила устройства обрешетки под металлочерепицу

Перед тем как сделать обрешетку под металлочерепицу, нужно убедиться в качестве и надежности «кровельного пирога». Особого внимания требует вентиляционный зазор, который нужно обеспечить между гидроизоляционной мембраной и досками обрешетки.

Необходимое для циркуляции воздуха в подкровельном пространстве расстояние обеспечивается за счет устройства контробрешетки из брусков сечением 50х50 мм. Они крепятся поверх гидроизоляции непосредственно на стропила – т.е. шаг их установки равен ширине пролета стропильной системы и обычно составляет в пределах 700-800 мм. Обрешетка крыши под металлочерепицу сооружается поверх брусков.

Рисунок 8. Правильный «кровельный пирог» для укрытия крыши металлочерепицей

Вентиляционный зазор обеспечивает «выветривание» конденсата, который образуется под металлочерепичными листами. Это позволяет существенно продлить срок службы как деревянного каркаса, так и самого кровельного материала.

Выбор материала для обрешетки под металлочерепицу

Обрешетка для кровли из металлочерепицы обычно выполняется из обрезной доски хвойных пород – сосны и ели. Это обусловлено их невысокой ценой и хорошими технико-эксплуатационными характеристиками. Лиственные породы применяются крайне редко из-за высокой стоимости.

Фото 9. Внешний вид досок для устройства каркаса

Информацию о том, как правильно сделать обрешетку под металлочерепицу найти в сети несложно. Главное – выбрать качественный пиломатериал для ее сооружения. Основные требования, которым должны соответствовать используемые доски:

Фото 10. Обработка досок защитными средствами

Сечение доски для обрешетки под металлочерепицу выбирается в зависимости от конструктивных особенностей кровли:

Какие замеры нужно делать при устройстве обрешетки крыши под металлочерепицу?

Непосредственно размер обрешетки под металлочерепицу определяется габаритами стропильной системы. Но чтобы кровельное покрытие получилось максимально надежным и соответствовало выдвигаемым к нему требованиям, нужно знать и другие геометрические и конструктивные параметры конструкции:

Рисунок 11. Способы создания обрешетки в местах ендов

Расчет шага обрешетки под металлочерепицу

Многих домашних мастеров, самостоятельно выполняющих укрытие крыши, интересует вопрос о том, какой принимать шаг обрешетки под металлочерепицу. Здесь все зависит от длины волны металлочерепичного листа – обычно этот параметр указывается в инструкции по монтажу кровельного покрытия.

Металлочерепица – кровельный материал со ступенчатой структурой и каждый модуль должен иметь опору (т.е. опираться на доску каркаса). Чрезмерно большой шаг обрешетки для металлочерепицы может стать причиной образования прогибов на покрытии, что не только испортит внешний вид, но и надежность конструкции.

где с – вынос кровельного материала по отношению к стартовой доске (чаще принимается равным 50 мм);

стартовая доска – всегда имеет большую толщину, чем остальные, поскольку она вместе со следующей доской, как правило, располагаются под одной волной;

а₁ – межосевое расстояние между стартовой и следующей доской;

b – шаг крепления досок каркаса, соответствующий длине волны;

а₂ – расстояние между последней (возле конька) и предыдущей доской (определяется по факту), последняя волна подрезается, поэтому толщина последней доски обрешетки наращивается.

Рисунок 12. Схема укрытия крыши металлочерепицей (обозначения расшифрованы снизу вверх)

В зависимости от типа профиля металлочерепичного листа длина волны может составлять 300, 350 и 400 мм. Расстояние между досками обрешетки для металлочерепицы выбирается в соответствии с данным параметром выбранного покрытия.

Расчет пиломатериалов для обрешетки

Для определения количества досок для сооружения каркаса под металлочерепичную кровлю нужны следующие данные:

Расчет выполним на примере двускатной крыши общей площадью 100 м2 с размерами скатов 5х10 м (ДхШ). В качестве материала для каркаса будет использована доска толщиной 25 мм, шириной 100 мм и длиной 4 м. Шаг между ними определяется длиной волны металлической черепицы и в конкретном случае составляет 350 мм.

Фото 13. Процесс сооружения каркаса

На основании произведенных расчетов мы видим, что для укладки обрешетки под монтаж металлочерепицы на рассматриваемой крыше нужно 0,83 м 3 или 83 обрезные доски размером 25×100×4000 мм.

Монтаж обрешетки под металлочерепицу – пошаговая инструкция

Устройство обрешетки под металлочерепицу выполняется по направлению от карниза к коньку. Для работ нужны гвозди или саморезы, шуруповерт, молоток, строительный уровень, ножовка. Крепежные элементы рекомендуется предварительно обработать специальными антикоррозионными средствами.

Последовательность и технические особенности монтажа обрешетки под металлочерепицу:

Фото 14. Крепление досок к контробрешетке саморезами

Рисунок 15. Схема фиксации стартового и последующих рядов каркаса

Фото 16. Процесс устройства каркаса под кровельный материал

Фото 17. Две доски каркаса на коньке

Процесс укладки гидроизоляционной мембраны, сооружения контробрешетки и обрешетки показан в следующем видео:

Как видите, ничего сложного в сооружении каркаса нет, и все работы вполне можно выполнить самостоятельно без привлечения подрядчиков. По завершению монтажа обрешетки выполняется укладка и крепление металлочерепицы. Подробно этот процесс рассмотрен в другой статье на нашем сайте.

Металлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и.

Металлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля.

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч.

Металлочерепица в профиле Modern, форма которого приближена к классической керамической че.

Металлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред.

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч.

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч.

Металлочерепица в профиле Classic, форма которого приближена к классической керамической ч.

Шаг обрешетки под металлочерепицу: расчеты и поэтапная инструкция

Обустройство обрешетки под металлочерепицу

Для примера рассмотрим наиболее сложный вариант обрешетки – под мансардную крышу.

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность крыши. Читайте на нашем сайте подробную инструкцию по расчету стропил, а также их изготовлению и монтажу своими руками.

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши.Такую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном.Этот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки.

Важно. Металлочерепица – один из немногих типов кровли, имеющих лишь точечный упор с обрешеткой, что намного уменьшает допустимые максимальные нагрузки. Если к этому прибавить малую толщину листового проката, то становится понятной очень важная роль правильно сделанной обрешетки.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Пошаговая инструкция по установке обрешетки

Важно. Для мансардной кровли нет мелочей, все технологические действия надо понимать и с максимальной точностью выполнять.

Незначительных последствий нарушения технологии монтажа в теплых крышах не бывает, все они очень неприятные. В некоторых случаях приходится полностью переделывать систему, ремонтировать отделку внутренних поверхностей мансардных помещений. При этом абсолютное большинство материалов по техническому состоянию к повторному использованию непригодно, что дополнительно увеличивается стоимость работ.

В мансардной кровле каждый узел одинаково важен, всегда об этом помните.

Как правило, это металлическая пластина того же цвета, что и черепица. Она используется для защиты пиломатериалов от негативного влияния естественных осадков и улучшения внешнего вида покрытия.

Монтаж делается в несколько этапов.

Можно встретить советы, что его надо заводить в водосточный желоб для стека конденсата. Если есть сомнения в качестве монтажа кровельного пирога, то это оправданное решение. При соблюдении всех строительных норм и правил конденсата должно быть минимальное количество и вода по карнизной доске не льется. Решение принимайте самостоятельно с учетом своего профессионализма, оба метода практически одинаковы.

Не забывайте, что мембрана далее приклеивается к ней специальной лентой, обращайте внимание на величину перекрытия.

Для фиксации пользуйтесь степлером, шаг скоб примерно 20 см, прибивайте ее к стропильным ногам. Не допускайте образования кладок, кромки делайте параллельными карнизу. Если появляются сложности, то для контроля рекомендуется на ногах отбить линии. Времени это занимает немного, а польза заметная. По таким меткам у вас есть возможность контролировать положение каждого последующего слоя. Нахлест слоев не менее 15 см.

Гидроизоляция (ветроизоляция) – важный элемент утепленной крыши, на обыкновенной по нескольким причинам профессионалы ее ставить не рекомендуют.

Н о окончательное решение следует принимать с учетом перспективы. Если в дальнейшем планируется обустройство мансарды, то гидроизоляцию надо укладывать.

При укладке гидроизоляции используйте только качественные материалы, мы уже упоминали, что ошибки и попытки сэкономить дают негативный результат.

Внимательно соблюдайте рекомендованную производителем технологию укладки гидроизоляционной мембраны, две ее стороны имеют противоположные характеристики. Если их перепутать, то влага из минеральной ваты испаряться не будет, а вода в нее проникает свободно.

Это обязательный размер, только тако й просвет обеспечивает необходимую вентиляцию подкровельного пространства. Для облегчения работы длина элементов должна равняться ширине одного слоя гидроизоляции.

Важно. Контррейки надо фиксировать очень прочно, лучше длинными саморезами.

Самые жесткие требования к прочности соединения пиломатериалов у немцев, у них длина гвоздя должна в четыре раза превышать толщину присоединяемой детали. Именно поэтому их качество объектов строительства занимает первые места в мире.

В начале ската надо фиксировать три сплошные доски, это вызвано тем, что первая волна будет фиксироваться к средней доске, остальная длина уйдет на свес. В дальнейшем шаг для каждого покрытия свой и прописывается в инструкции от производителя. В нашем случае расстояние между волнами 350 мм, соответственно, таким же должно быть расстояние между центрами досок. Сплошной настил у карниза необходим еще и для фиксации кронштейнов водосточной системы.

Практический совет. Для облегчения контроля шага и ускорения работы рекомендуется изготовить элементарный шаблон. Делается он из обрезка любой доски длиной не менее 40 см. От торца сделайте метку на расстоянии 35 см и вырубите зазубрину. Теперь с его помощью можно размечать места фиксации досок.

Видео — Шаблон для монтажа обрешетки под металлочерепицу

П рофессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изг отовить?

Таким мето до м поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.

Шаг обрешетки под металлочерепицу: расчеты и поэтапная инструкция

Кровля из металлочерепицы

Обустройство обрешетки под металлочерепицу

Для примера рассмотрим наиболее сложный вариант обрешетки – под мансардную крышу.

Финишное покрытие кровли

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность крыши. Читайте на нашем сайте подробную инструкцию по расчету стропил, а также их изготовлению и монтажу своими руками.

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Тип обрешетки	Краткое описание эксплуатационных характеристик
Шаговая	Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши.
Сплошная	Такую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном.
Комбинированная	Этот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки.

Важно. Металлочерепица – один из немногих типов кровли, имеющих лишь точечный упор с обрешеткой, что намного уменьшает допустимые максимальные нагрузки. Если к этому прибавить малую толщину листового проката, то становится понятной очень важная роль правильно сделанной обрешетки.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Пошаговая инструкция по установке обрешетки

Начало строительства теплой кровли

Важно. Для мансардной кровли нет мелочей, все технологические действия надо понимать и с максимальной точностью выполнять.

Незначительных последствий нарушения технологии монтажа в теплых крышах не бывает, все они очень неприятные. В некоторых случаях приходится полностью переделывать систему, ремонтировать отделку внутренних поверхностей мансардных помещений. При этом абсолютное большинство материалов по техническому состоянию к повторному использованию непригодно, что дополнительно увеличивается стоимость работ.

В мансардной кровле каждый узел одинаково важен, всегда об этом помните.

Установка карнизной планки

Как правило, это металлическая пластина того же цвета, что и черепица. Она используется для защиты пиломатериалов от негативного влияния естественных осадков и улучшения внешнего вида покрытия.

Карнизная планка для металлочерепицы

Монтаж делается в несколько этапов.

Можно встретить советы, что его надо заводить в водосточный желоб для стека конденсата. Если есть сомнения в качестве монтажа кровельного пирога, то это оправданное решение. При соблюдении всех строительных норм и правил конденсата должно быть минимальное количество и вода по карнизной доске не льется. Решение принимайте самостоятельно с учетом своего профессионализма, оба метода практически одинаковы.

Ветрозащиту крепят степлером к стропилам Ветрозащита Изоспан

Не забывайте, что мембрана далее приклеивается к ней специальной лентой, обращайте внимание на величину перекрытия.

К карнизной планке приклеена двухсторонняя липкая лента для фиксации края полотна Соединительные ленты Изоспан

Для фиксации пользуйтесь степлером, шаг скоб примерно 20 см, прибивайте ее к стропильным ногам. Не допускайте образования кладок, кромки делайте параллельными карнизу. Если появляются сложности, то для контроля рекомендуется на ногах отбить линии. Времени это занимает немного, а польза заметная. По таким меткам у вас есть возможность контролировать положение каждого последующего слоя. Нахлест слоев не менее 15 см.

Гидроизоляция (ветроизоляция) – важный элемент утепленной крыши, на обыкновенной по нескольким причинам профессионалы ее ставить не рекомендуют.

Н о окончательное решение следует принимать с учетом перспективы. Если в дальнейшем планируется обустройство мансарды, то гидроизоляцию надо укладывать.

При укладке гидроизоляции используйте только качественные материалы, мы уже упоминали, что ошибки и попытки сэкономить дают негативный результат.

Внимательно соблюдайте рекомендованную производителем технологию укладки гидроизоляционной мембраны, две ее стороны имеют противоположные характеристики. Если их перепутать, то влага из минеральной ваты испаряться не будет, а вода в нее проникает свободно.

Это обязательный размер, только тако й просвет обеспечивает необходимую вентиляцию подкровельного пространства. Для облегчения работы длина элементов должна равняться ширине одного слоя гидроизоляции.

Важно. Контррейки надо фиксировать очень прочно, лучше длинными саморезами.

Самые жесткие требования к прочности соединения пиломатериалов у немцев, у них длина гвоздя должна в четыре раза превышать толщину присоединяемой детали. Именно поэтому их качество объектов строительства занимает первые места в мире.

В начале ската надо фиксировать три сплошные доски, это вызвано тем, что первая волна будет фиксироваться к средней доске, остальная длина уйдет на свес. В дальнейшем шаг для каждого покрытия свой и прописывается в инструкции от производителя. В нашем случае расстояние между волнами 350 мм, соответственно, таким же должно быть расстояние между центрами досок. Сплошной настил у карниза необходим еще и для фиксации кронштейнов водосточной системы.

Крепление досок обрешетки около карниза

Практический совет. Для облегчения контроля шага и ускорения работы рекомендуется изготовить элементарный шаблон. Делается он из обрезка любой доски длиной не менее 40 см. От торца сделайте метку на расстоянии 35 см и вырубите зазубрину. Теперь с его помощью можно размечать места фиксации досок.

Видео — Шаблон для монтажа обрешетки под металлочерепицу

Продолжение монтажа обрешетки Дальнейшие работы по укладке ветрозащиты и монтажу обрешетки

П рофессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изг отовить?

Таким мето до м поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

Клин вставляется в зазор между правилом и обрешеткой

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.

Видео — Приспособление для выравнивания деревянной обрешётки

Расчет шага обрешетки под металлочерепицу и крепление кровли к контробрешетке своими руками

12.02.2022 4,682 Просмотров

Металлочерепица — один из наиболее распространенных кровельных материалов. Изготавливается в основном из тонкой стали (хотя имеются виды металлочерепицы из меди или алюминия), штампованной таким образом, что готовое изделие приобретает вид классической черепицы из керамики, использование которой проверено многовековым опытом.

Поверхность каждого листа покрывается специальным защитным слоем полимерно-металлического покрытия, надежно защищающего материал от коррозии — заявленный срок службы 15-60 лет.

Крыша из металлочерепицы выглядит очень солидно и нарядно. Вес материала примерно в два раза ниже, чем у шифера, что позволяет использовать облегченную

стропильную систему и снизить нагрузку на несущие элементы постройки.

При грамотно выполненной установке проблем не возникает, хотя имеются и недостатки: относительно высокая стоимость, возможность коррозии, опасность образования конденсата и хорошая звукопроводимость — во время дождя кровля довольно сильно шумит. При установке эти моменты надо учитывать и, по возможности, стараться смягчить негативное воздействие. В этой статье вы узнаете, как сделать обрешетку под металлочерепицу и как правильно рассчитать шаг обрешетки.

Обрешетка под металлочерепицу

металлочерепицы к обрешетке с помощью кровельных саморезов. Для правильного и надежного монтажа необходимо, чтобы материал и устройство подложки максимально соответствовали форме листа и обеспечивали надежную фиксацию саморезов. Для этих целей сооружают обрешетку из деревянных планок, набранную таким образом, чтобы расстояние между обрешеткой соответствовало размерам металлочерепицы, обеспечивая отсутствие пустот в местах расположения крепежа.

Обрешетка под металлочерепицу — фото строения кровли

Расчет обрешетки под металлочерепицу

Для правильного расположения досок обрешетки, чтобы в местах завинчивания саморезов не оказалось пустот, надо правильно рассчитать расстояния между рядами. Прежде всего, желательно приобрести металлочерепицу, чтобы можно было вести расчет на основе имеющегося материала, или, как минимум, иметь точные размеры листов, которые планируется укладывать на крышу.

Дело в том, что размеры листов и доборных деталей металлочерепицы бывают разные — от 0,4 до 8 м в длину и 1,16-1,19 м в ширину. Отсюда следует, что незнание размера листа и шага волны ведут к ошибкам в расчете, из-за которых, возможно, придется переделывать всю обрешетку.

Размер обрешетки под металлочерепицу высчитывается просто и заключается в определении шага волны и соответствующем размещении досок. Монтаж каркаса начинается от нижнего ряда, который устанавливается вровень со срезом будущей кровли. Последующие ряды обрешетки размещаются таким образом, чтобы срединная линия каждой планки соответствовала шагу волны металлочерепицы.

Схема расчета довольна проста и не должна вызвать затруднений.

Как выбрать материал для обрешетки?

Материалом для обрешетки традиционно служит древесина. Толщина планок зависит от площади крыши, чем больше размеры — тем толще обрешетка. Это надо для того, чтобы обеспечить свободную циркуляцию воздуха между кровлей и слоем гидроизоляции.

Применяют толщины от 25 мм до 50 мм, но наиболее правильным и удобным решением будет использование обрезной доски-дюймовки (25 мм). Узкие доски используются как есть, более широкие можно разрезать вдоль для экономии материала.

Особое внимание надо обращать на качество распила. Разница в толщине досок одной партии должна быть минимальной, в идеале — отсутствовать совсем.

Пиломатериал не должен иметь дефектов в виде синевы (свидельствует о заражении грибком), гнилых участков, трещин.

Чаще всего при покупке влажность материала не соответствует условиям строительства, поэтому его надо заготовить заранее и высушить. Для этого можно сложить его на прокладки для движения воздуха, сверху установить навес для защиты от осадков и прямых лучей солнца. Необходимо проследить, чтобы все доски в пачке лежали ровно, без изгибов и перекручивания.

Если планируется разрезать их вдоль, лучше это сделать сразу, так как напряжения, набранные в процессе сушки, могут вызвать перекручивание сухих досок при резке. На сложенную на прокладки пачку сверху можно поместить груз, который исключит образование «винта» на плоскости досок.

Шаг обрешетки под металлочерепицу

Шаг обрешетки для металлочерепицы посчитать очень просто.

Шаг волны у разных производителей отличается, поэтому важно заранее знать его величину, чтобы исключить ошибки размещения досок. В идеале надо приобрести кровельный материал (металлочерепицу, доборные элементы,

снегозадержатели, желоба, ендовы и т.д.) до того, как контробрешетка под металлочерепицу будет установлена, чтобы иметь возможность сверки размеров при установке.

Устройство кровли из металлочерепицы по деревянной обрешетке

Крепление металлочерепицы к обрешетке

Для соединения элементов металлочерепицы с обрешеткой используются специальные саморезы. Они имеют шляпку под гаечный ключ, сверлящий наконечник, оснащаются
шайбой с резиновой уплотняющей прокладкой. Шляпка и шайба имеют защитное покрытие, совпадающее по цвету с основным тоном металлочерепицы.

Завинчивание саморезов удобнее всего производить с помощью шуруповерта или дрели со специальной насадкой. Обычно на 1 кв.м. площади уходит 8 саморезов, что позволяет заранее подсчитать нужное количество. При покупке следует количество увеличить на 10 процентов, крепежного материала должно хватать с избытком.

При работе надо обращать особое внимание на то, с какой силой лист прижимается к подложке. При недостаточном прижиме возникает опасность движения листов от сильных порывов ветра, которые могут сорвать кровлю. В то же время, избыточное усилие самореза может разрушить защитное покрытие, от чего вокруг самореза возникнет очаг коррозии, который довольно быстро образует отверстие. Поэтому сила прижима листа должна быть точно отрегулирована.

Про угол наклона крыши можно

Крепление покрытия с помощью саморезов

Как правильно сделать обрешетку под металлочерепицу? Об этом поговорим далее.

Монтаж обрешетки под металлочерепицу своими руками

Обрешетка крыши под металлочерепицу производится с нижнего края крыши в определенной последовательности. Предлагаем вашему вниманию — устройство обрешетки под металлочерепицу (пошаговая инструкция).

конек крыши усиливаются дополнительным рядом планок. К ним крепятся

Кровельный пирог металлочерепицы

Важно! Производить все доступные операции по контролю за сохранением плоскости подложки необходимо постоянно, это поможет устранить прогибы и увеличит срок службы кровли.

Гидроизоляция и пароизоляция металлочерепицы

Металлическая кровля наиболее опасна возможностью образования конденсата. В этом отношении никакие меры не будут лишними, так как намокание стропильной системы,

утеплителя и самой кровли в короткий срок выведет из строя крышу. Придется полностью менять все элементы, что означает большие расходы и трудозатраты. Поэтому важно грамотно произвести гидро- и пароизоляцию кровли.

Основным условием будет обеспечение

свободного движения воздуха между гидроизолирующей пленкой и собственно кровлей. Это даст возможность испарения влаги, выхода пара через мембрану, будет способствовать сохранности

Движение воздуха обеспечивает обрешетка для металлочерепицы, которая создает достаточный зазор между слоями и гарантирующей отсутствие точек соприкосновения.

Полезное видео

Предлагаем вам посмотреть тематическое видео по самостоятельной установке обрешетки:

Заключение

В заключение следует отметить важность грамотной и аккуратной установки обрешетки под металлочерепицу как элемента, отвечающего за сохранность и эффективную работу кровли в целом. От качества обрешетки зависит срок службы кровли, в какой-то степени — нагрузка на стены и общее состояние постройки. Ответственное отношение к монтажу обрешетки позволит избежать нежелательных затрат труда и средств и гарантирует максимально эффективную работу кровли.

Расчёт и обустройство контробрешётки и обрешётки под металлочерепицу

Металлочерепица — один из распространённых кровельных материалов, который изготавливается из алюминиевых, стальных или медных профилированных листов, покрытых слоем цинка и полимеров. Такая структура наделяет материал прочностью и устойчивостью к негативным воздействиям внешней среды. Чтобы черепица как можно дольше сохраняла свой первоначальный вид, ко всем этапам её монтажа необходимо подходить со всей ответственностью. Прежде всего, это касается установки обрешётки, которая является основой под кровельное покрытие.

Зачем нужна обрешётка

Обрешётка кровли — простая конструкция, состоящая из множества реек небольшого сечения, расположенных перпендикулярно стропилам. На такой каркас возлагается несколько функций:

Устройство обрешётки под металлочерепицу

Правильное обустройство обрешётки под металлическую черепицу является залогом качественной укладки материала кровли. Поэтому на таких моментах, как расчёт и монтаж обрешётки, выбор материала и расстояния между элементами конструкции, стоит остановиться более детально.

Выбор материала и типа конструкции

Как правило, в качестве материала для обрешётки под черепицу из металла используют пихту, ель либо сосну. Если же нет возможности приобрести хвойные породы, используют лиственные. Оптимальным материалом является сосна, что обусловлено хорошей прочностью, твёрдостью, податливостью при обработке и приемлемой стоимостью. Стоит учесть, что пиломатериалы перед укладкой на кровлю необходимо просушить, на них не должно быть признаков гнили и следов деятельности насекомых. Кроме этого, деревянные элементы по толщине должны быть одинаковыми. Если доска либо брус недостаточно или неправильно высушены, то со временем их перекосит (поведёт).

Помимо выбора материалов следует знать, что под металлочерепицу делают несколько видов обрешётки:

Для крыши из металлочерепицы минимальный угол наклона должен составлять 14˚.

Как выбрать шаг между рядами

Пиломатериалы, используемые для обрешётки под металлочерепицу, могут иметь разные размеры:

Применение необрезной или полуобрезной доски недопустимо, поскольку материалы должны выдерживать людей с грузом во время монтажа.

Шаг разреженной обрешётки зависит от вида черепицы и её параметров. Стандартное значение под рассматриваемый кровельный материал — 35 см. Такой размер позволяет закреплять покрытие в самой нижней точке волны. В большинстве случаев производитель кровельного материала указывает необходимые данные шага обрешётки. Если рекомендации отсутствуют, расстояние между досками определяют исходя из длины волны покрытия. Основные типоразмеры каркаса под профилированную черепицу — 30, 35 и 40 см. Для металлической черепицы «Монтеррей» шаг обрешётки равен 35 см.

Необходимые инструменты

Для строительства каркаса потребуется подготовить следующий набор инструментов:

Расчёт и размеры обрешётки под металлочерепицу

Чтобы во время заворачивания саморезов избежать попадания крепежа в пустоты, необходимо правильно расположить доски обрешётки. В этом случае важно выполнить расчёт расстояния между рядами. Лучше всего для расчётов использовать имеющееся кровельное покрытие или знать его точные размеры. Параметры листов, как и доборных элементов металлической черепицы, бывают разные — от 0,4 до 8 м по длине и 1,16–1,19 м по ширине. Это говорит о том, что монтаж обрешётки без знаний размеров металлочерепицы может привести к ошибкам в расчётах. Как результат может потребоваться переделывать весь каркас. Размер обрешётки под черепицу рассчитать несложно. Процедура сводится к определению шага волны и соответствующему расположению досок или брусков.

Последовательность монтажа

Когда всё необходимое подготовлено, можно приступать к монтажным работам. Рассмотрим обустройство обрешётки под металлочерепицу «Монтеррей», поскольку этот кровельный материал отличается широкой цветовой гаммой и подходит для зданий разных архитектурных стилей. Монтаж выполняют в такой последовательности:

Видео: установка обрешётки под черепицу из металла

Особенности обрешётки на двускатной крыше

Обрешётка и контробрешётка для простой крыши с двумя скатами выполняется одинаково с обеих сторон с шагом в 30 см. При более сложных конфигурациях с образованием на стыках внутренних углов монтаж досок и брусков выполняют в соответствии с геометрией крыши и учитывая требования производителя по шагу между рядами. Каркас четырехскатной крыши выстраивается аналогично.

Обрешётка в области ендовы

Ендова — это внутренний угол кровельной системы. Этот участок испытывает гораздо большие нагрузки, чем остальная площадь кровли, поскольку по нему стекает вода, зимой он выдерживает большую снеговую массу, а летом сильнее нагревается на солнце. Чтобы в этом месте не было протечек, к устройству ендовы необходимо подойти с особой ответственностью. На внутренний угол укладывают дополнительный слой гидроизоляционного материала. Контробрешётка прибивается с шагом не более 10 см, при этом брус к настилу ендовы вплотную крепить не следует, поскольку это негативно отразится на вентиляции и удалении конденсата.

Обрешётка внутреннего угла кровли выполняется с вполовину меньшим шагом, чем на остальной площади кровли.

Контробрешётка под металлочерепицу

Назначение контробрешётки под металлочерепицу сводится к созданию зазора для прохождения воздуха в подкровельном пространстве. Конструкция крепится поверх гидроизоляции, в результате чего возникает открытое пространство для воздуха.

Нужна ли контробрешётка под металлочерепицу

Преимущества контробрешётки состоят в следующем:

Из этого следует, что монтаж контробрешётки под металлочерепицу является обязательным. Конструкция, помимо перечисленных положительных моментов, позволяет исправить неровности, которые были допущены при возведении стропильной системы.

Толщина контрбруса

В основном для устройства контробрешётки используют брус сечением 30х50 мм и длиной 135–137 см. Такие пиломатериалы применяются для строительства простой кровли. Если возводится ломаная крыша, сечение необходимо увеличить до 50х50 мм. Расстояние между элементами контробрешётки вдоль одной стропильной ноги не должно превышать 30 см.

Инструкция по монтажу

Подготовив бруски необходимого размера, можно приступать к монтажу, который выполняют в следующем порядке:

Гидроизоляция под металлочерепицу

Во время эксплуатации дома под кровельным материалом образуется конденсат, что приводит к гниению элементов деревянной конструкции и намоканию теплоизоляции. Влага негативно воздействует на древесину и приводит к её постепенному разрушению, из-за чего могут потребоваться серьёзные затраты на проведение ремонтных работ. Для защиты деревянных изделий и утеплителя от конденсата применяют гидроизоляцию. Выбор материала для гидроизоляции зависит от того, какая планируется кровля — холодный чердак или утеплённая мансарда.

Даже если используется дышащая мембрана, необходимо использование контробрешётки.

Вместо современных материалов можно использовать всем известный рубероид. Однако он во многом уступает новым гидроизоляционным продуктам. Рубероид характеризуется малым сроком службы, хорошо горит и при нагреве издаёт едкий запах. Если прислушиваться к мнению специалистов, то использовать рубероид в качестве гидроизоляции под металлическую черепицу не стоит.

Видео: устройство гидроизоляции под металлочерепицу

Правильный монтаж обрешётки под профилированную черепицу является залогом качественного покрытия кровли. Чтобы выполнить работу правильно, необходимо ознакомиться с нюансами устройства каркаса под кровельный материал. Только в этом случае удастся избежать ошибок в монтаже металлочерепицы и предотвратить появление проблем в будущем.

Источники информации:

• http://www.ivd.ru/stroitelstvo-i-remont/krovla/kak-sdelat-obreshetku-pod-metallocherepicu-poshagovaya-instrukciya-54811
• http://krovportal.ru/krovlya/metallocherepica/obreshetka-metallocherepicy/
• http://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/obreshetka-kryshi-pod-metallocherepicu.html
• http://www.ozinkovka.ru/articles/varianty-krepleniya-obreshetki-pod-metallocherepiczu/
• http://st-par.ru/info/stati-o-krovle/kak-pravilno-sdelat-obreshetku-pod-metallocherepicu/
• http://geostart.ru/post/1255
• http://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/shag-obreshetki-pod-metallocherepicu.html
• http://expert-dacha.pro/stroitelstvo/krysha/pokrytija/metallocherepica/shag-obreshetki.html
• http://roofs.club/krovlya/montazh-obreshetki-pod-metallocherepitsu.html
