Как правильно сделать мангал для шашлыка из металла своими руками

Правильный мангал

Хотели сегодня товарищу купить мангал на дачу.
И не получилось. Оказывается правильных мангалов в продаже нет.
Есть много, разных, красивых, но бестолковых. Типа этого:

Да, в нем можно пожарить шашлык, можно пожарить неплохой шашлык. Но он очень неудобен и несет в себе все ошибки «мангалостроителей»:

1) Размеры
Он просто слишком глубок. Для правильной жарки мяса расстояние от углей должно быть в пределах 5-10 см. в зависимости от того, что вы готовите. Фиг с ним, когда вы готовите мясо на магазинных углях — засыпали до половины и мясо пожарится, но что делать, когда для жарки покупаются дрова из ольхи или саксаула? Банально жалко денег.
Если вы сами решили делать мангал, то запомнить правильные размеры очень просто.
— Толщина стали 3-5 мм.
— Ширина 30-35 см. (если вместо шампура используется шпага, то смотреть по длине шпаги ))) )
— Высота 15-20 см.
— Длина в зависимости от кол-ва шампуров — 8-10 cм. на 1 шампур.

2) Отверстия на боковых стенках
Самое главное зло от ленивых шашлычников )))) В такой конструкции температура возле стенок будет заметно выше, чем температура в центре. Но самое главное угли будут быстрее прогорать, а это важно, если вы собираетесь готовить в 2-3 захода. Отверстий быть не должно. Кислород регулируется опахалом.

Тогда вы полностью контролируете температуру жарки.

3) Фиксация шампура
Вы видели шампуры?

Как вы думаете зачем шампур возле ручки завит? Правильно — что бы легко регулировать положение шампура и он не проворачивался под весом мяса.
Посмотрите на почти правильный мангал

Только так — узкий вертикальный пропил.

Итог
Если хотите сделать мангал правильный то:
1) Размеры
Толщина стали 3-5 мм.
Ширина 30-35 см.
Высота 15-20 см. — лучше 15 см.
Длина в зависимости от кол-ва шампуров — 8-10 cм. на 1 шампур.
2) Ни каких дырок в корпусе мангала

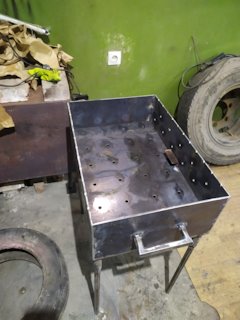

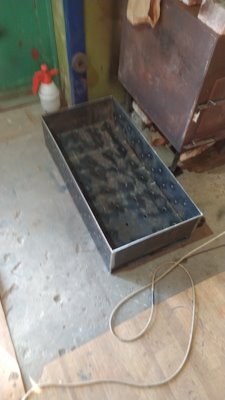

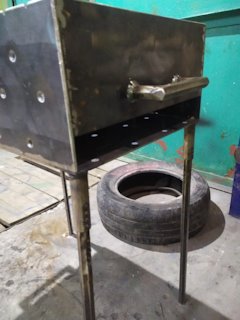

В свое время пришлось доходить до всего самому — в результате мой мангал это столешница из цемента с уложенной сверху плиткой из обоженной глины. И 12 шамотных кирпичей.
Потом уже увидел у Сталика вот это stalic.ru/blog/moy-novyy-mangal
Вот такой

Понял, что пошел по правильному пути

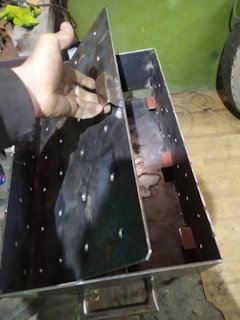

И добавил брус с прорезями.

А по большому счету мясо вкусно можно пожарить и на мангале за 100 руб.
Например таком

Мой походный мангал
Мангал «Классика» МНК-4-11
От компании Gratar. Купил в Леруа. Ценник очень приятный

Размеры:
— ширина 36 см
— высота 15 см
— длина 60 см
— вес 14 кг

Толщина стали
— торцы — 3 мм
— борта — 2 мм (тонковато, но тут пожертвовали в пользу веса, хотя разработчики предусмотрели ребра жесткости, что нивелирует тонкость борта). Пользовался уже много раз — не повело.

Разбирается за 10 сек. без инструментов. Сняли полку, ножки. Все сложили внутрь, ту да же шампуры, уголь и т.п. Ни каких болтов и зажимов — всего 4 детали!

Покрашен порошковой огнеупорной краской. Легко выдерживает дождь, не ржавеет, но думаю на улице бросать его (тем более на зиму) не стоит.

Мангал своими руками: как сделать из железа, чертежи, размеры, фото

Мангал из металла, изготовленный самостоятельно, намного надежнее купленного в магазине. В этой статье мы расскажем, как сделать мангал своими руками на примере трех моделей: от небольших шашлычниц до удобной жаровни на перевозимой подставке. А рекомендации мастеров, пошаговые инструкции, схемы, чертежи и фото помогут в предстоящей работе.

Технические особенности и правильные размеры

Перед изготовлением нужно выбрать правильные размеры мангала для шашлыка. С подробными инструкциями по выбору всех характеристик знакомьтесь в статье «Идеальные размеры мангала».

Изготавливать можно по готовым чертежам, которые вы найдете в статье, или подкорректировать их под свои индивидуальные потребности.

За изготовление мангала своими руками может взяться даже новичок с начальными познаниями в сварочных работах и немного умеющий резать металл болгаркой.

Вариант простой шашлычницы с минимумом сварочных работ

Для изготовления жаровни размерами 800х350х200 мм понадобится примерно третья часть цельного листа металла 1250х2500 мм. Чертеж для раскроя листа:

Чертеж раскроя стандартного листа металла, развертка мангала Готовая развертка

Как сделать простой мангал:

Съемные ножки можно сделать из арматуры. Для этого на дно аккуратно привариваем 4 гайки, а на концах прутьев нарезаем резьбу.

Готовое изделие обрабатывается металлической щеткой для удаления шероховатостей. По желанию красим жаростойкой краской.

Как сварить мангал своими руками

Конструкция отличается удобством переноски. Жаровня представляет собой универсальную основу для других моделей, которые можно размещать на стационарных и перевозимых подставках, а также встраивать в комплексы.

В отличие от предыдущего способа изготовления самодельного мангала цельный лист металла брать не обязательно. Подойдут металлические куски подручных средств, из которых выкраиваются 5 деталей необходимых габаритов:

Если для дна подобрать более толстый металл, изделие прослужит дольше.

Если вы хотите на даче поставить стационарный мангал, который не намерены разбирать, в схему можно внести корректировки. В этом случае ножки из профильной трубы или уголка будут не только служить опорой, но и объединять части корпуса.

Детали иногда соединяют крепежом, но более надежно – при помощи сварки. Арматура придаст прочности готовому изделию, и его не «поведет» при нагреве, даже если жаровня сделана из тонкой стали.

Жаровня стационарная на крепкой подставке

Особенность этой модели – разбирающаяся подставка, сделанная из профильной трубы.

Как делать мангал на подставке с разделочным столиком

В жаровне, установленной на подвижную подставку с разделочным столиком, предусмотрено практически все:

В случае дождя неиспользуемую жаровню, чтобы не ржавела, можно перевернуть вверх дном, установив в то же посадочное место.

Технология изготовления жаровни аналогична предыдущему варианту:

На чертежах схематично показаны отверстия в мангале для поступления воздуха и расстояния между ними, а также пазы под шампуры. Почему их делать не обязательно читайте в статье «Идеальные размеры мангала».

Подставка под мангал: чертежи с размерами.

Изготовление каркаса из трубы 20х20 мм:

Красивые мангалы с коваными элементами

Кованые элементы придают изделию своеобразие, легкость и индивидуальный стиль. Даже простая накладка или завитая ручка на жаровне делает ее непохожей на остальные шашлычницы.

Кованые элементы носят не только декоративный характер, а и придают прочности конструкции. Советы мастера как правильно сварить мангал с применением готовых кованых элементов смотрите в динамичном 7-минутном видео:

Как изготовить мангал без сварки своими руками читайте в статье «Разборный мангал».

Как сделать мангал из металла своими руками

Любим мы, если погода позволяет, с друзьями пожарить на открытом воздухе шашлыки. Впрочем, если погода не позволяет, тоже…жарим. Но в любую погоду шашлыки без мангала — дело несерьезное. Если есть у вас частный дом или дача, сделать можно стационарную солидную установку, совмещающую мангал и барбекюшницу. Их делают обычно частично из кирпича или природного камня, частично из металла. Если нет желания возводить нечто серьезное, можно сварить жаровню из металла и поставить недалеко — на заднем дворе под навесом, в гараже, в кладовке и т.д. Если вы любитель отдыха на природе в любом виде, вам без переносного мангала не обойтись. Причем такого, который удобно будет переносить/перевозить. Вот о том, как сделать мангал из металла своими руками и пойдет речь дальше.

Шашлыки жарим и когда погода позволяет, и когда нет… потому и мангал нам нужен в любое время года

Размер мангала из металла

Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см. Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей. А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.

Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:

Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.

Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.

Сгибаете заготовку, потом завариваете швы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

Дно и стенки можно усилить — чтобы их не выгибало от высоких температур

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Как прикрепить к дну мангала из металла ножки из труб (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварить (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Как сделать беседку из металла для посиделок с шашлыком читайте тут.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

Самодельный мангал под навесом с «кухонным» уголком (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Если вам интересны мангалы, которые быстро изготавливаются и не требуют особых навыков, обратите внимание на мангалы из газовых баллонов.

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

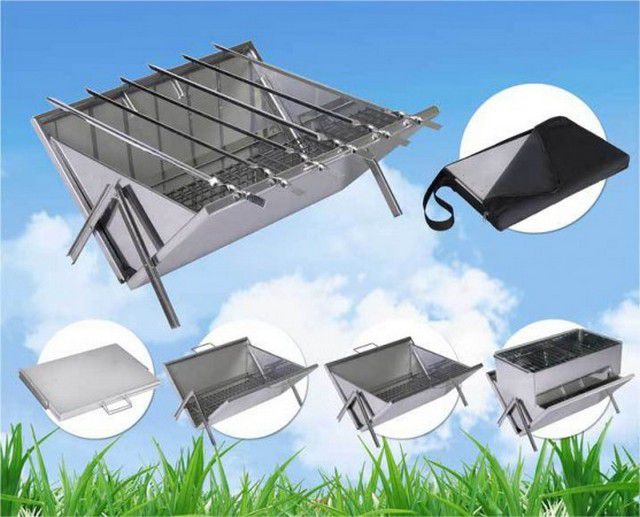

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

Мангал в чемоданчике — хорошая идея (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

Еще один мангал, который можно уложить в чемодан (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стали (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

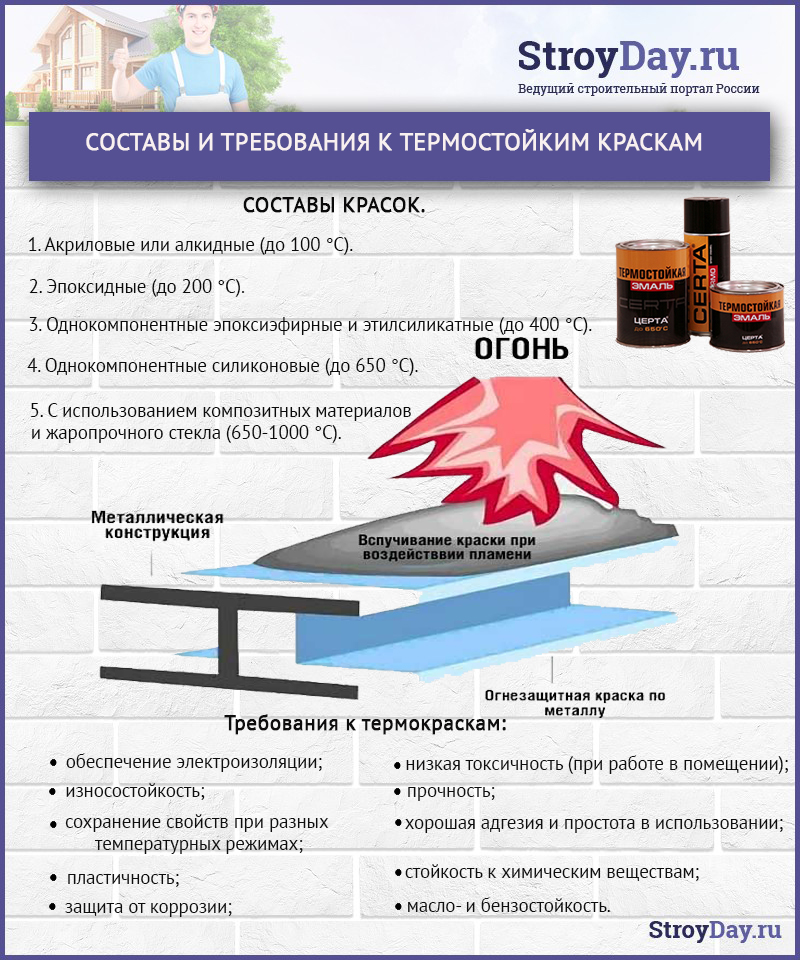

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые. На простых моделях можно и попрактиковаться.

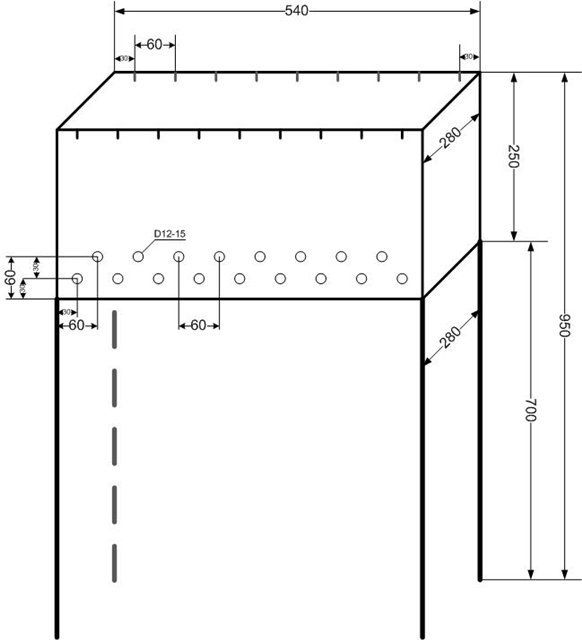

Чертежи

И напоследок несколько чертежей. Размеры меняйте по своему усмотрению, никакого криминала в этом нет.

Чертеж железного мангала на высоких ножках Чертеж мангала-чемодана из металла (в помощь тем, кто хочет сделать своими руками) Чертеж разборного мангала

Мангалы из металла — лучший выбор жаровен для любителей шашлыка и гриля на природе

Мангалы из металла: фото классических и экстраординарных моделей

Кто не любит шашлык или гриль, приготовленный на свежем воздухе, летним вечером? Это прекрасное время, чтобы расслабиться и провести время с семьей и друзьями на даче. Если у вас есть сад, вы можете установить в нем мангал из металла — стационарный или мобильный, в зависимости от ваших потребностей. Кроме того, не забывайте о различных аксессуарах и расходных материалах, таких как веник с лопаткой и уголь с дровами. Современные садовые мангалы из металла отличаются не только разнообразными формами, но и долговечностью. Хорошим дополнением к блюдам на гриле могут быть деликатесы, подаваемые из вашей собственной коптильни или непосредственно из очага. Познакомьтесь с огромным разнообразием металлических жаровен в фото-галерее.

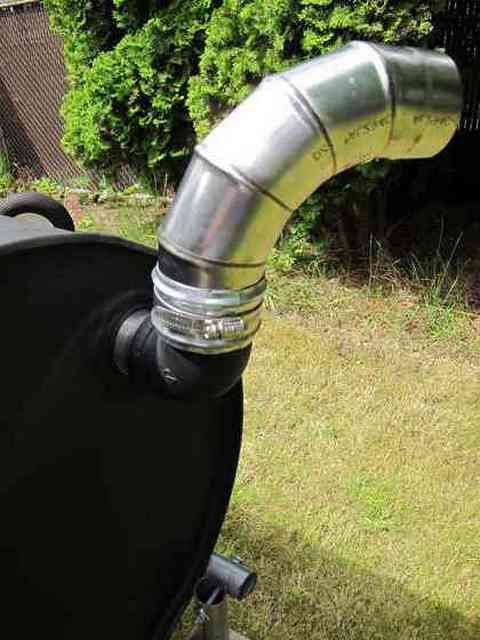

Индивидуальный чертеж мангала: невероятные изобретения с дымоходом

Изготавливая домашний мангал для дачи или дома, вы можете проявить индивидуальность, и сделать его оригинальным. Необычные самодельные мангалы из железа с крышей получаются очень красивые.

Железный мангал или барбекюшница могут быть в виде корабля, а вместо крыши над барбекю или коптильней может восседать металлический олень.

Естественно такие прикольные экземпляры потребуют более творческого подхода, дополнительных затрат и наличие особых знаний кузнецкого мастерства. Необходимо также составить чертежи, эскизы и проекты. Тогда изготовление будет успешным.

Какие оригинальные виды мангалов бывают:

Креативные интересные дизайнерские кованые образцы сварить намного сложнее, чем обычный котломер. Их дизайн потребует привлечения соответствующих специалистов, но такой мангал будет не только полезной вещью, но и украшением вашего участка. А может и гордостью хозяина.

Какие бы разновидности мангалов для своих владений вы не выбрали, постарайтесь не забыть о правилах пожарной безопасности. Не располагайте мангал вблизи строений, легковоспламеняющихся предметов и установите возле него на земле емкость с песком.

Мангалы с крышей из металла

Популярные угольные решетки можно купить за небольшую сумму. Это больше всего подходит тем людям, которые нуждаются в переносном барбекю, прежде чем строить стационарный. Печи портативных устройств обычно изготавливаются из толстого стального листа, покрытого огнестойкой краской, а решетки выполнены из нержавеющей стали. Вы также можете купить почти нерушимые чугунные решетки. Все больше угольных жаровен имеют крышку, которая сокращает время жарки и защищает продукты от высыхания. Благодаря этому уголь не воспламеняется открытым пламенем, но он эффективно горит, что более полезно для здоровья едоков и вкуса готовых блюд.

Грамотно подобранные параметры

Размеры, толщина жаровни имеют большое значение для приготовления пищи, ее вкусовых характеристик.

Толщина дна и боковых частей

Металл может иметь разную толщину боковых частей и дна, чаще всего от 2 до 6 миллиметров. При этом классическим вариантом является диаметр стенок не более 4 миллиметров.

Сама емкость должна быть достаточно прочной, надежной, сохранять температурный режим. Соответственно, чем толще дно и стенки, тем дольше будет служить мангал, избегая деформаций, иных повреждений.

Разборные мангалы часто выполнены из тонкой стали, толщиной 1-2 миллиметра. В результате чего быстро меняют форму и прогорают. Не практичны в использовании. Поэтому выбирая жаровню нужно учитывать длительность применения, условия размещения. Если планируется часто использовать мангал, нужно выбирать соответствующие параметры толщины. Что позволит избежать прогорания.

Ширина и длина, глубина

Ширина выбирается с учетом размеров шампуров и решетки. Наиболее распространенные параметры до 30 сантиметров. В некоторых случаях выбирается ширина 40 сантиметров и более. При этом стоит учитывать, что чем шире жаровня, тем быстрей остывает мясо.

Чаще всего мангалы имеют стандартную длину 80-90 сантиметров. Подобный диаметр рассчитан на шампуры в количестве 8-10 штук и решетку. Глубина мангала может быть разной, но наиболее подходящей выступает 15 сантиметров. Данный параметр не должен быть меньше пяти сантиметров. Некоторые мангалы могут иметь продувные отверстия в днище и по бокам. Но подобные отверстия могут мешать равномерному тлению углей, особенно в ветреную погоду. Поэтому более удобными считаются жаровни без дыр.

Двойное дно, крышка

Мангалы оснащенные двойным дном являются более совершенными конструкциями. Между двумя листами в нижней части образуется воздушная прослойка, которая способствует равномерному накаливанию угля. Также подобные жаровни оборудованы специальной заслонкой, позволяющей контролировать температурный режим. Предусмотрен зольный ящик в который собирается жар. На дне могут быть размещены решетки, позволяющие поддерживать необходимую температуру, обеспечивая поступление к углям воздуха.

Мясо или рыба в мангалах оснащенных крышкой готовятся быстрей, пропитываются ароматом дыма, приобретают подкопченный вкус. Жаровня может иметь откидную полку, одну или несколько.

Размеры мангала из металла: какой вариант выбрать?

Гурманы подчеркивают, что запах и вкус жареной пищи на мангале с дымком несравним ни с чем другим. Чтобы выбрать жаровню, которая наилучшим образом соответствует вашим потребностям, рассмотрите сначала особенности вашего времяпровождения на пикнике. Как часто вы будете готовить пищу на открытом воздухе? Сколько людей будет есть? Следует обращать внимания не только на дизайн, но и на размеры мангала. Если вы не планируете строить садовый камин, просто купите портативный гриль, учитывая то, сколько места вы можем выделить в складских помещениях для хранения железной конструкции для жарки в межсезонье. Само устройство должно легко собираться и разбираться. Качественный мангал легко чистить, а его ручки не нагреваются.

Оптимальная длина, ширина и глубина мангала

При выборе размера мангала учитывайте, сколько человек в среднем будет пользоваться данной конструкцией. Так, от длины зависит количество помещаемых шампуров одновременно. Например, самым востребованным вариантом является метровая длина, потому что на подобной жаровне поместится легко десяток шампуров. Ширина должна быть приблизительно тридцать сантиметров. Шесть-восемь кусочков на шампуре легко вместить на ширине конструкции до 25 сантиметров. Если выбирать более тридцати сантиметров, то много тепла будет уходить в воздух, понижая функциональность мангала. Оптимальная глубина — это пятнадцать сантиметров, так как при этом дрова нормально укладываются относительно шампуров. Можно выбрать конструкцию глубже, но тогда расход горючего материала будет больше.

Стандарты и нормы

Мангал для шашлыка имеет по стандартным габаритам ширину 0,3-0,4 м, так как размер шампура равен 0,4 м и может вмещать 8-9 кусочков мяса. Идеальная глубина жаровни варьируется от 15-ти до 18-ти см, а толщина составляет примерно 4-8 мм. Этого хватит, чтобы мясо хорошо прожарилось и не подгорело.

При желании можно сделать выбор в пользу более глубоких моделей, но учтите, что в этом случае расход топлива увеличится.

Советы для установки мангала из металла

Эффективность использования мангала зависит не только от самой конструкции, но и от правил использования металлической жаровни:

Толщина металла

Выбирая мангал, следует иметь правильные представления о том, какой должна быть толщина мангала. Выбрать золотую середину не сложно, главное – не впадать в крайности.

Так, изделие с толщиной металла 0,1 см и меньше — недолговечное, даже одноразовое.

Гораздо лучше мангал, днище и стенки которого имеют толщину от 0,2 до 0,4 см.

Таких показателей достаточно для приспособления, которое будет использовано в домашних условиях.

Для ресторанов и кафе отлично подойдут мангалы с толщиной металла 0,5-0,6 см.

Мангалы для шашлыка из металла: шикарная ковка

Садовый мангал — идеальное решение для каждого любителя шашлыка. Если нам нравится жаровня, и достаточно места на участке, стоит инвестировать в мангал. Современный дизайн барбекю является эстетическим и, безусловно, понравится любителям традиционной конструкции для приготовления шашлыка. Каждому участнику приятно будет помнить встречу за вкусным ужином на природе, потому что присутствие мангала создает уникальную атмосферу. На рынке вы можете найти модели, которые сами по себе являются шедевром, и это связано с материалом, из которого они сделаны. Производство таких жаровен часто является кустарным, то есть от ремесленников, которые занимаются металлической ковкой. Такие изделия очень стабильны и обеспечивают эстетическое украшение в каждом саду. Разумеется, кованый мангал поразит ваших друзей, являясь уникальным предметом приусадебного участка. Именно из-за привлекательной структуры ковка — отличное решение для мест отдыха, где встречается семья, друзья и близкие люди.

Огромное разнообразие мангалов из металла позволяет выбрать вариант конструкции, которая придется по вкусу каждому желающему, кто хочет установить в своем саду стационарную жаровню или купить портативную конструкцию для пикника за городом в лесу или на озере. Представленные фото показывают всевозможные модели мангалов, которые несут не только практичную функцию, но и декоративную. Не стоит забывать, что приготовление шашлыка и овощей на гриле — это целый ритуал, который требует специфического оборудования. Мангал незаменим в теплое время года для каждого владельца частного участка.

Как рассчитать?

Благодаря многолетнему опыту мастеров, народных умельцев, инженеров мы смогли сделать подборку лучших советов по расчету технических особенностей при изготовлении мангала своими руками.

Длина

Если вы из тех, кто хочет сделать за один заход много вкусного и хорошего мяса, то может показаться логичным, что сделать рабочую поверхность мангала нужно как можно больше.

Но учтите, что перемещение длинной конструкции в этом случае будет ограничено – мангал будет громоздкий и тяжелый. Если вы, наоборот, хотите небольшую переносную модель, следует ориентироваться на то, что при заполнении углем у вас должна в результате быть оптимальная температура для жарки.

Мастера с опытом советуют брать за основу 100 см, а дальше уже все по своему вкусу.

Индивидуальные размеры рассчитывают по специальной формуле: Хш*S=длина. В этом случае Хш представляет собой нужное количество шампуров для одновременного приготовления, a S — это расстояние между ними.

Ширина

Заранее неверны категорические утверждения о том, что ширина 0,4 метра – это идеал. Если повезет, то длина шампуров или решетки будет 0,43 м, но что делать, если меньше?

Для этого при создании чертежа мангала нужно измерить среднюю длину шампура, чтобы дальше не было никаких проблем. Популярной шириной на данный момент является 0,3 метра, так как этого вполне достаточно и это способствует экономии угля.

Но учтите, что стандартные шампуры — плоские, а значит, вы должны позаботиться о вертикальных выемках, чтобы при приготовлении пищи было легко прокручивать шампур.

Прорези округлой формы неудобны.

Глубина

Свой взгляд на глубину

Глубина мангала — параметр, пожалуй, самый обсуждаемый на форумах. И недаром, ведь от глубины жаровни в большей степени зависит и качество приготовления шашлыка.

Тут решать надо либо методом проб и ошибок, либо, что лучше, на основе чужого опыта.

Глубину мангала не рекомендуют делать меньше 13 см

Опыт же показывает, что можно делать глубину и 30 см, и даже 13. Меньше не стоит — на любом топливе мясо сгорит от опасной близости жара. Больше 30 см делать можно, но только в этом случае мясо рискует быть высушенным, не сочным — жара будет маловато. Обычные заводские жаровни имеют разбег от 13 до 30 см. При этом в инструкции обычно пишется применение: если мангал предусмотрен для углей, то вполне достаточно и 13 см. Но если вы любитель настоящего костерка, с дымом и ярым пламенем дровишек, если лучший шашлык для вас — это тот, что приготовлен исключительно на дровах, то в этом случае нужно и мангал делать глубже. Некоторые изготавливают глубокие мангалы, до 30-40 см, это не исключено, хотя и потребует много дров, чтобы обеспечить нужный жар.

Материал изготовления

Наиболее распространенным вариантом является металлический мангал. Стационарные изделия могут быть выполнены из камня или кирпича. Каждый материал имеет свои плюсы и минусы. Наиболее долговечный выступает чугун. Так как не подается деформации, не выгорает. При этом мангалы из чугуна могут быть разборными или стационарными.

Чугунные

Материал быстро прогревается, долго сохраняет температуру. Отличается высокими антикоррозийными свойствами, износостойкостью. Могут быть дополнены декоративными элементами.

Стальные

Являются наиболее доступными и распространенными. Имеют небольшой вес, часто разборную конструкцию. Отличаются невысокой стоимостью, длительным сроком эксплуатации. При этом продолжительность использования зависит от толщины стенок. Тонкие листы стали стали, толщиной менее 3 сантиметров быстро прогорают.

Кирпичные

Мангалы из кирпича имеют длительный срок службы, стационарное предназначение. Подобные сооружения имеют фундамент, определенную конструкцию. Часто выступает элементом декора участка. Изготавливаются из термостойкого кирпича. На дне изделия располагается лист металла. Оснащаются жаровни дымоходом и накрытием. Отличаются кирпичные мангалы долговечностью, надежностью, длительным сохранением тепла, эстетическими характеристиками. Но такие постройки весьма массивные и сложные в установке.

Технология изготовления разборной жаровни

В первую очередь набрасывается на бумаге чертеж мангала с обозначением на нем размеров. В чисто конструктивном плане этот прибор представляет собой параллелепипед. То есть у него все противоположные парные стенки равны между собой. Единственная плоскость, которая присутствует в жаровне в единственном виде, это днище.

К разработке чертежей мангалов надо подходить основательно. Потому что это основа будущей конструкции. Именно на ней отображаются пропорции жаровни. И хотя для переносного разборного варианта это имеет небольшое значение, все же некая эстетическая сторона в конструкции должна присутствовать.

На чертеж ниже, где показана полная деталировка конструкции. Именно так мастера и набрасывают его на бумаге. Основная задача – показать размеры каждой детали, потому что они изготавливаются каждая по отдельности. А точные размеры помогут скомпоновать детали в единое целое без подгонок.

Чертеж мангала и его деталей Источник remontik.org

Если чертеж мангала из металла с размерами готов, мастер переходит непосредственно к изготовлению жаровни.

Это может быть интересно!
В статье по следующей ссылке читайте про мангалы с крышей.

Материалы

Как уже было сказано выше, в качестве материала потребуется стальной лист толщиною 2 и 3 мм. В качестве ножек можно использовать арматуру диаметром 10 мм. Для соединения частей жаровни потребуется восемь болтом М6 или 8.

Разметка

Согласно чертежу все размеры деталей мангала переносятся на лист железа. Как уже упоминалось, боковых стенок будет две, торцевых тоже, днище одна часть. Парные стенки одинаковые.

Нельзя разбрасывать разметку по всему листу. Многие размеры деталей совпадают, так что края двух частей будут обозначаться одной линией. Так можно сэкономить, уменьшая отходы.

На рынке можно найти обрезанные листы металла. Если правильно скомпоновать (сделать грамотно схему расположения частей) разметку, то можно приобрести не целый лист, а обрезанный. Стоит он в разы дешевле.

Разметка по металлу Источник setfsb.ru

Теперь важный момент. Соединение деталей мангала производится на болты (как один из вариантов), поэтому под места стыковки делаются бортики, которые отгибаются внутрь от основной плоскости стенок на 90°. При этом на боковых стенках отгиб производится на трех торцах с крепление к торцевым стенкам и днищу, на торцевых только с оной стороны – к днищу. Ширина отгиба:

Этот параметр обязательно прибавляется к размерам деталей. К примеру, если длина мангала равна 50 см, то длина боковых стенок – 52 см, потому что к ней прибавляется отгиб с двух сторон по 1 см.

Резка, подгиб, сверление

Следующий этап – вырезка всех частей мангала точно по линиям разметки. Обычно это делают болгаркой с отрезным алмазным диском. Можно использовать и другие инструменты: плазморез, электролобзик с полотном по металлу. Резка должна проводиться точно по нанесенной разметке. Все должно быть сделано аккуратно.

Резка болгаркой Источник chrome-effect.ru

В конечном итоге должно получиться пять деталей: боковые стенки – 2 шт., торцевые – 2, днище одно.

Следующая операция – изгиб участков соединения частей мангала. На вырезанных деталях жаровни наносятся отступы для изгибов. Опять используются линейка и маркер. На боковых стенках будет три линии: две параллельные (для соединения с торцевыми стенками), одна перпендикулярная им (для соединения с днищем). На торцевых стенках одна линия. Она должна совпадать по месту расположения с линией для днища.

По нанесенным линиям делается неглубокий прорез, он не сквозной, а с небольшим углублением до 0,5 мм. Это делается для того, чтобы легче и ровнее гнуть отгибы. Обратите внимание на боковые стенки, где прорези перпендикулярных линий создадут в двух углах квадраты. Их срезают полностью.

Теперь производятся загибы с помощью молотка. Заготовку укладывают на край стола, лучше, если он будет отделан стальным уголком, и легкими ударами сгибают кромку отгиба по линии подреза. Угол изгиба – 90°.

Сверление отверстий Источник grandado.com

Это может быть интересно!
В статье по следующей ссылке читайте про кирпичный мангал для дома и дачи.

Следующий этап – формирование мест соединения. Для этого в изгибах боковых стенок с отступом от верхнего и нижнего края внутрь по 3 см делается метка маркером. По ним сверлятся сквозные отверстия.

Далее одну торцевую стенку прикладывают к боковой так, как они должны находиться в сборе. Через сделанные отверстия на плоскости торцевой стенки делаются метки, которые также высверливаются.

Сразу надо обозначить, что днище мангала не закрепляется к стенкам. Оно просто лежит свободно внутри короба из боковых и торцевых деталей, упираясь в изгибы с четырех сторон.

Остается только просверлить отверстия во всех частях мангала. Они предназначаются для того, чтобы свежий воздух, насыщенный кислородом, проникал в зону горения углей. Без воздуха угли не смогут отдавать максимального количества тепла, от этого жарка шашлыка до готовности затянется.

В принципе, самодельный мангал готов. Его остается собрать и закрепить болтами.

Простая конструкция мангала готова к использованию Источник strodom.ru

Изготовление ножек

Здесь огромное количество вариантов. Нередко их изготавливают из листового железа толщиною 3 мм, сгибая буквой «Z». Для этого только придется в днище мангала и в каждой ножке сделать отверстия для болтов.

Более усиленная конструкция – из арматуры или трубок небольшого диаметра. Главное – выбрать способ соединения ножек с мангалом (разборным). Самый простой – приварить к ножке болт, в днище сделать под него отверстие. Снизу ножка болтом вставляется в мангал и сверху затягивается гайкой.

Есть другой вариант – приваривают к нижним краям торцевых или боковых стенок мангала в местах установок ножек трубки диаметром чуть больше диаметра арматуры. Длина трубок 3-4 см. То есть ножки при сборке жаровни просто будут вставляться в трубки. К днищу приваривать нельзя, потому что этот элемент не закреплен к конструкции мангала. Есть в этом варианте один момент – на ножки приваривают ограничители в виде шайб или перпендикулярных поперечных стержней, изготовленных, к примеру, из катанки диаметром 6 мм. Хотя вариантов здесь много.

Ножки для мангала из гладкой арматуры Источник chelnyogneupor.ru

Можно разборное устройство для жарки шашлыка дополнить разными удобными приспособлениями. К примеру, ручки для поднятия всей конструкции в виде колец, приваренных электросваркой или присоединенных болтовым соединением к торцевым стенкам. Можно обойтись без ручек, сделав прорези для пальцев рук. Сегодня популярны мангалы в виде барбекюшниц, то есть снабженные крышкой и сеткой, на которой располагают мясо, птицу или рыбу.

Сварка мангала своими руками

Сварка — оптимальный вариант для мангала. Она выдерживает большие перепады температуры и гораздо эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкция поочередно фиксируется и приваривается по углам.

Совет! Для более удобной сварки рекомендуется использовать металлические уголки по бортам. Они также увеличат надежность швов, но и утяжелят конструкцию.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

Совет! Для крепления ножек можно использовать не сварку, а разборные элементы. Съемные ножки уменьшат габариты мангала при его хранении.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

Простые разборные мангалы

Самыми простыми мангалами являются изделия, которые представляют собой две стойки в форме буквы П. Для приготовления мяса стойки втыкаются в землю, после чего между ними располагаются угли. Стоит помнить, что из-за маленькой высоты таких изделий не получится жарить мясо стоя. При этом из-за отсутствия стенок мангала происходит потеря тепла.

Но если вы собрались в пеший поход, стоит взять именно такой мангал. Подобные изделия не являются тяжелыми и поэтому не могут стать причиной появления усталости во время похода. Чтобы определить, какая конструкция будет более удобна именно для вас, нужно рассмотреть различные фото описываемых изделий. Также важно определить оптимальное расположение изделия.

О прочности и толщине стенок

Некоторые производители, зная проблемы мангалов, обычно смело указывают, что из мангал выдерживает даже шашлык на дровах. Имея в виду, что даже многократное разведение костра в мангале от дров не приводит к прогоранию конструкции.

Лучший мангал — чугунный или стальной с толстыми стенками

На самом деле, любой металл рано или поздно должен прогореть, и в этом смысле использование готовых углей более полезно металлу, чем разведение огня. Однако отсрочить этот неприятный момент прогорания можно увеличением толщины листа металла. Если лист будет 3-4 мм, то конструкция будет довольно устойчива, но недостаточно долговечна. Зато ее легко переносить. Если же выбрать для изготовления более толстую сталь (например. 8 мм), то стенки будут прочнее, они более равномерно прокаливаются и вообще лучше держат тепло. Лучше использовать толстый металл. Но если конструкция переносная, то нести такой тяжелый мангал невозможно. Поэтому решайте, исходя из соображений места. Кстати, можно стены сделать 3-миллиметровой стали, а дно обустроить из более толстого металла.

Но наиболее прочная и вечная конструкция — это, конечно, тяжелая чугунная.

Рекомендации выбора

Стоит отметить, что выбрать наиболее подходящий мангал не сложно, если учитывать регулярность и условия его эксплуатации. Обращать внимание на качество и долговечность материала, удобство и функциональность конструкции. Используя надежный и правильно изготовленный мангал, с учетом допустимых показателей ширины, глубины можно быстро и без особых сложностей приготовить мясо, рыбу или овощи с отличительными вкусовыми характеристиками.

Как сделать мангал своими руками из металла

Мангал из металла, изготовленный своими руками, всегда надежнее в использовании и более эстетично смотрится. Бывают статичные конструкции, которые устанавливаются на участке для постоянного использования на одном месте, или мобильные конструкции, которые разбираются и легко перевозятся в любое место на автомобиле. Рассмотрим несколько вариантов с фото, схемами и подробным описанием процесса изготовления и рекомендациями от мастеров.

Основные этапы изготовления любого мангала и советы специалистов

В создании своими руками любого мангала из металла основные моменты — выбор материала, модели и размеров будущей конструкции. По советам опытных мастеров, металл следует выбирать не тонкий, не менее 4 мм шириной, лучше больше. Есть конструкции, которые выполнены из 8 мм. Их сложно распиливать, но результат будет достойным, такой мангал прослужит очень долго.

Размеры конструкции каждый может определить для себя самостоятельно, в зависимости от своих нужд. Важно только вырезать детали по выбранной схеме и лучше предварительно начертить собственный чертеж со своими габаритами.

Чаще всего можно встретить мангал прямоугольной формы. Он может быть на высоких ножках или без них, складным или стационарным.

Иногда делают мангалы с трубой. Для этого следует подготовить чертеж боковин по определенной выкройке. Бывают мангалы в виде баллона, они позволяют закоптить мясо.

Мангалы с местом для чаш или казанов делаются по более сложным чертежам. Все они приведены далее на фото.​

Если в работе над мангалом выбран очень толстый металл, и распилить его своими руками нет технической возможности, можно обратиться в любую мастерскую со схемой и размерами, чтобы выпилить детали, а после приступать к самостоятельной сборке.

Далее следует соблюдать очередность действий:

С покраской специалисты расходятся во мнении. Некоторые советуют покрыть краской или любым составом от коррозии металла. Другие говорят о том, что даже любая термостойкая краска облезет после нескольких использований.

После сборки конструкции важно обработать металл по всей поверхности щеткой, которая надевается на болгарку. Это уберет все шероховатости и придаст законченный вид конструкции.

Мангал со съемной подставкой из металла 8 мм с размерами

Мангал на съемных ножках подойдет для стационарного использования и для перемещения с собой в машине на пикник. Это очень удобная и простая модель мангала, которую можно смастерить из металла своими руками.

Чертежи и схема работы довольно просты. Размеры можно оставить как в описании или подогнать под себя. Мангал на фото в описании сделан из металла толщиной 8 мм для прочности. Сварка осуществлялась электродами 4 мм.

Размеры мангала на образце следующие:

Размеры продуманы и рассчитаны на небольшую семью и для удобства перевоза всей конструкции в автомобиле.

Делать мангал следует так:

Мангал можно ставить на станину, уголки будут фиксировать его. Можно использовать мангал и без подставки. В этом случае уголки будут выполнять функцию ножек.

Простой мангал с ручками для небольшой семьи

Их металла можно сделать своими руками простой, но удобный мангал с ручками по размерам, рассчитанным для себя. Схема такой конструкции очень проста – это прямоугольный короб с днищем без верха.

Длина определяется индивидуально, в зависимости от личных потребностей. Для небольшой семьи достаточно длины мангала 60 см и ширины 30 см.

Высота стенки максимум 15 см. Не стоит делать выше, иначе требуется больше жара. Ширина металла для этого мангала 4 мм. Вырезать можно по собственному чертежу в любой мастерской.

Мангал готов. Можно при желании его покрасить специальной термоустойчивой краской.

Складной мангал

Из металла можно смастерить своими руками даже складной мангал, который собирается в компактный чемоданчик. Размеры можно выбирать для себя индивидуально. Важно выкроить все детали предварительно на бумаге или картоне и перенести все на металл, после вырезать.

Далее делать, как на фото​ и в описании:

Этот мангал сделать довольно сложно, но это самая удобная конструкция для того, чтобы возить его с собой.

Мангал-коптильня из 2 баллонов из-под газа

Своими руками можно смастерить даже мангал-коптильню из металла, используя пустые баллоны из-под газа. Перед тем как начинать работу, нужно убедиться, что баллон пустой, заполнить его полностью водой и оставить на сутки. После приступать к работе.

Важно не забыть о безопасности и использовать защитную маску и перчатки, так как предстоит работать с болгаркой и сваркой. Для создания 1 мангала-коптильни нужно 2 баллона. Начинают с изготовления дымогенератора.

Второй баллон распиливать так:

Теперь нужно состыковать основной мангал и генератор дыма. Для этого нужно выпилить сегмент на генераторе дыма и примерить к основному баллону, разметить и сварить.

Далее нужно подготовить трубу, наварить на арматуру крышку из куска металла с одной стороны. Установить мангал на ножки и приварить трубу. Основная конструкция готова. Теперь нужно его покрасить.

Мангалы из металла своими руками. Размеры, фото и инструкции

Во время отдыха неизменным спросом пользуются мангалы. Хотя бы раз в год жарят шашлык даже заядлые жители мегаполисов. Бюджетным вариантом для дома и удобным способом для загородной поездки остаются мангалы из металла своими руками. Размеры, фото и инструкции ниже, помогут изготовить очаг любого типа с минимальными затратами бюджета. Обо всем этом подробнее в нашем сегодняшнем обзоре.

Видео: многофункциональный мангал своими руками

Разновидности мангалов, материалы, характеристики

Металлический очаг сооружается быстрее кирпичной печи-барбекю, не требует доставки стройматериалов, специальных навыков. Существуют различные мангалы из металла своими руками. Размеры, фото и конструкция могут существенно отличаться. Поскольку оборудование для приготовления горячих блюд на скорую руку сооружается для длительной эксплуатации, следует серьезно отнестись к выбору материалов, габаритов стационарного или мобильного очага.

Классификация

Стальные мангалы традиционно различают по нескольким критериям, основными из которых являются:

Декоративные элементы присутствуют обычно у передвижных или стационарных модификаций. От толщины корпуса зависит эксплуатационный ресурс очага. Переносные мангалы делятся на разборные и трансформируемые («чемоданчик»).

Статья по теме:

Из чего можно сделать?

Бюджетным вариантом являются конструкции из б/у изделий, выпущенных промышленным способом. Например, пропановый баллон или 20 л бочка являются практически готовыми корпусами, к которым нужно лишь приварить ножки.

Старые журнальные столики, швейные машины, наоборот, обеспечивают мастера литыми ножками оригинальной формы, потребуется лишь дополнить конструкцию боковыми стенками. Классические мангалы сооружаются из листовой стали, металлопроката (уголок или профильная труба).

Размеры мангала

Основными рекомендациями для домашнего мастера, решившего повысить комфортность отдыха семьи, гостей, являются:

Полезная информация! Если мангал изготавливается из бочки, угли располагаются внутри нее неравномерно, конструкция дополняется подом – стальной лист на указанной глубине.

Неразборный мангал своими руками, инструкция по изготовлению, чертежи, фото

Проще всего выбрать толстостенную (2 мм минимум) бочку или большой пропановый баллон для мангала из металла своими руками. Размеры, фото поясняют процесс сооружения стационарного очага. Важно учесть высоту пода при изготовлении ножек/подставки, добавить в конструкцию трубу сбоку.

Крой материалов

Бочку (баллон) можно раскроить двумя способами:

Шарниры понадобятся в любом случае, чтобы закрывать верхнюю часть для быстрого приготовления блюд или во время непогоды. Опираться бочка может на приваренные накрест стойки, обычные ножки из профильной трубы, уголка или специальную раму, внутрь которой укладывается мангал.

«Под» выкраивается из листа с учетом расстояния от него до шампуров 30 см. Для надежного позиционирования жаровни внутри бочки по торцам цилиндра привариваются два уголка.

Сборка

Чтобы собрать мангал, достаточно прикрутить петли, уложить внутрь нижнего отсека лист жаровни. Боковая труба дымохода необходима для нормального сгорания дров при закрытом люке в ненастье или ветреную погоду. Для исключения самопроизвольного закрытия крышки ветром монтируется защелка.

Шампуры укладываются в пропилы, изготовленные УШМ. По торцам бочки ниже жаровни просверливаются отверстия для обеспечения тяги. Эксплуатация с закрытым люком возможна и без трубы – для этого достаточно добавить отверстия в верхней части (шахматный порядок, диаметр от 1 см).

Полезная информация! Декорирование (окрашивание) наружных поверхностей осуществляется красками Certa, Elcon или аналогичными термостойкими ЛКМ.

Статья по теме:

Походный разборный мангал своими руками, чертежи, фото

Существуют мобильные мангалы из металла своими руками размеры очагов и конструкция могут существенно отличаться. Для примера будут рассмотрены две лидирующих в рейтинге модификации – «чемоданчик» трансформируемого типа и полностью разборный классический мангал.

Причем, домашний мастер может применить в своей конструкции дюжину вариантов узлов – шарнирное крепление деталей или их полная разборка, съемные, вкручиваемые, откидные ножки на свое усмотрение.

«Чемодан»

Трансформируемые в переносной чемоданчик мангалы из металла своими руками конструируются из заготовок следующей конфигурации, размера:

Из уголка сваривается каркас 0,3 х 0,9 м, внутрь него укладывается дно, крепится на прихватки. Длинные боковые стенки фиксируются к каркасу шарнирно (2 петли с каждой стороны), имеют два ряда отверстий в нижней части для тяги, прорези вверху для шампуров. Они складываются в момент транспортировки, откидываются при готовке.

Торцевые стенки съемные, убираются внутрь чемодана при переноска, надеваются на уголок каркаса во время приготовления шашлыка. Для этого на каждую из них наварен пруток, жестко защемляющий их внутри конструкции.

Ножки либо вкручиваются в приваренные к уголку гайки по углам, либо вставляются внутрь квадратных трубок длиной 3 см. Для переноски сбоку закреплена шарнирная рукоятка из прутка, для обеспечения неподвижности длинных стенок сквозь чемоданчик может пропускаться в специальные отверстия болт, фиксируемый с обратной стороны гайкой.

Разборный мангал

Конструкция этого переносного очага несколько отличается от предыдущего варианта:

Для фиксации элементов мангала относительно друг друга в ножках, боковых стенках создана V-образная перфорация, отогнутая наружу (изготавливается зубилом, отгибается пассатижами). Боковые листы поочередно вставляются перфорированными отогнутыми хомутами в ножки мангала. Конечная жесткость конструкции достигается только после укладки жаровни.

Статья по теме:

Заключение

Таким образом, домашний мастер может соорудить стационарный мангал из подручного материала. Для изготовления мобильных очагов потребуется листовая сталь, металлопрокат.

Видео: мангал-барбекю своими руками

Как сделать мангал своими руками из металла: делаем удобный переносной мангал

Как сделать мангал своими руками из металла

Первым делом нужно будет определиться с наиболее удобной моделью, так как мангал может быть стационарным, постоянно стоящим на участке, или разборным и мобильным.

Стационарный мангал может быть многофункциональным, так как при его изготовлении, добавив несколько дополнительных элементов, можно получить не только жаровню для шашлыка, но и гриль, барбекю или даже коптильню. Кроме этого, такой мангал иногда становится настоящим украшением ландшафтного дизайна участка.

Мобильный мангал хорош по-своему — он компактен и может поместиться в багажник автомобиля. Такой вариант идеален для любителей часто выезжать не только на дачу, но и на природу. Подобный мангал может быть разборным или складывающимся.

Инструменты и материалы для изготовления мангала

Главный редактор проекта Stroyday.ru. Инженер.

Мангалы могут быть разными, но материалы, а также инструменты для их изготовления, в принципе, не отличаются друг от друга. Единственное, что может разниться — это количество материала, так как если планируется сделать стационарный мангал с крышей и дополнительным декоративным оформлением, то различных элементов и металла понадобится гораздо больше.

Итак, для работы понадобится:

— угло-шлифовальная машинка – «болгарка» с необходимым количеством отрезных и шлифовальных кругов;

— электродрель с комплектом сверел нужных диаметров;

— электролобзик с режущими элементами по металлу;

слесарный инструмент – молоток, плоскогубцы, керн.

Из материалов нужно будет приобрести:

— металлический лис т т олщиной 2 ÷ 3 мм, старый газовый баллон или металлическая бочка;

— металлический уголок, размером 25 × 25 или 20 × 20мм ;

— труба-квадрат со сторонами 20 × 20 мм;

— для некоторых мангалов, которые имеют крышку, будут нужны петли и ручка для открывания;

Как сделать мангал своими руками из металла — несколько вариантов

Видов мангалов из металла немало, и они изготавливаются по-разному, поэтому стоит рассмотреть некоторые из них, чтобы можно было выбрать наиболее подходящий.

Мангал из металлической бочки

Какой бы вариант ни был выбран, сначала необходимо нарисовать чертеж будущего мангала.

На рисунке должны быть хорошо видны и понятны все детали и их размеры. Как пример представлен один вариант чертежа, но в него вполне можно внести изменения. Составленный план будет самым главным помощником в процессе изготовления.

Схема одного из вариантов мангала из металлической бочки

Вторым пунктом в работе над мангалом идет подготовка всех элементов, из которых он будет собран.

— Пополам, в высоту емкости — этот способ подойдет и для первого, и для второго варианта мангала.

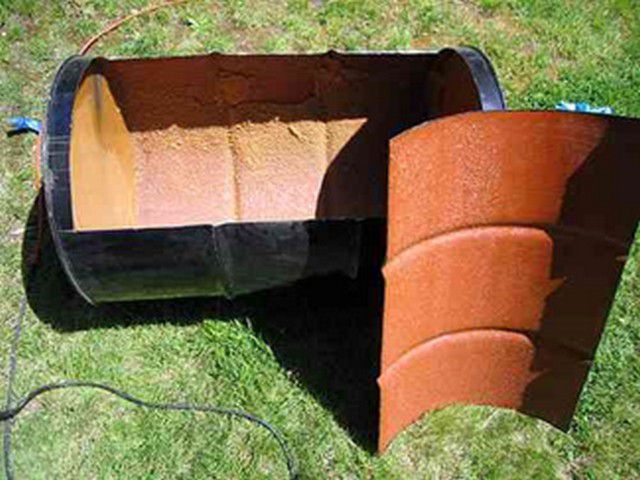

Разрезание бочки пополам

— Другой способ — это когда вырезается только верхняя часть бочки. Впоследствии вырезанный элеме нт ст анет крышкой для мангала.

Вырезание в стенке бочки окна

Края разрезанной емкости обязательно нужно почистить, освободив их от металлических заусенцев.

Изготовление мангала

1. Мангал из половины бочки сделать проще, чем с закрепленной на задней ее стенке крышкой. Чтобы проще было работать над верхней частью бочки, лучше всего начать работу с устройства ножек с подставками. Их изготавливают из квадратной или круглой трубы.

Если планировалось использовать мангал еще и как гриль, то стойки для него можно закрепить, как показано на схеме, к подставке под емкость или же к бокам самой полубочки и к уголкам на ее краях.

Мангал можно оснастить крышкой и ручками для удобства переноски

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Если решено из второй части бочки сделать крышку, ее также обваривают уголком. Затем к половинкам приваривают петли — и крышка готова. Чтобы было комфортно пользоваться крышкой, нужно закрепить на ней ручку и металлический держатель с подвижным креплением. Он устанавливается с одной или с двух сторон мангала.

2. Во втором случае, бочку не режут пополам, а из нее вырезается размеченная заранее часть, имеющая в плане форму прямоугольника.

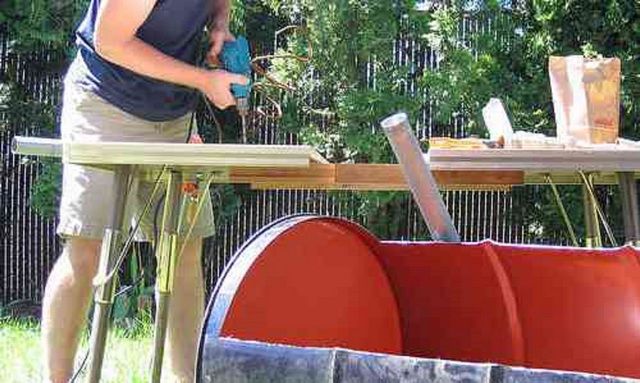

Бочка с вырезанным проемом для изготовления мангала

В этой модели продукты, готовящиеся на огне, будут защищены от ветра задней стенкой бочки. На фото хорошо видно, как устанавливаются решетки для приготовления барбекю.

Нужно отметить, что к этому мангалу можно присовокупить функцию коптильни. Для этого в боковой части закрепляют дымовую трубу. В любой бочке сверху всегда есть горловина с пробкой, которую можно использовать для установки трубы. Но об этом нужно подумать заранее, перед тем как приступать к резке бочки, так как отверстие нужно расположить в верхней части мангала.

Наличие дымохода превратит мангал еще и в коптилку

Таким же образом изготавливают мангалы и из газовых или кислородных баллонов. Но нужно учитывать, что они будут более узкими и рассчитанными на короткие шампуры.

Исходным материалом для мангала может стать и газовый баллон

Как говорилось выше, к любому из описанных мангалов могут быть закреплены колеса для удобства перемещения его по участку. Но описанные варианты обладают мобильностью только в пределах территории загородного участка — перевозить его на дальние расстояния крайне неудобно.

Бочка или баллон — отличный материал для изготовления мангала. Здесь всегда есть простор для фантазии — достаточно посмотреть, например, на варианты, представленные в видеоролике:

Видео: что можно изготовить из металлической бочки или газового баллона

Разборный мангал

При планировании работы исходить следует из того, чтобы в сложенном состоянии мангал был похож на тонкий чемодан, который вместит в себя все аксессуары для жарки мяса. Так, например, походные шампура имеют длину не более 600 мм, значит, длина мангала может быть всего 630 ÷ 650 мм, а его ширина в разложенном виде – 400 ÷450 мм.

Несложный в изготовлении складной мангал

Представленный на фото мангал сделать самостоятельно не так уж и сложно. Для его изготовления понадобится:

— стальной лис т т олщиной 2 ÷ 3 мм — из него будут сделаны большие стенки мангала и устанавливаемые треугольные боковые элементы;

— петли для скрепления и складывания двух половинок мангала;

— с боков закрепляются складные ножки, которые при разборке мангала укладываются ровно по высоте его стенок;

— стальной пруток Ø 7 ÷ 8 мм — понадобится для устройства ручки на половинках жаровни;

— готовая стальная сетка или проволока для ее изготовления.

Процесс изготовления

— Две основные стенки мангала, размером 400 × 630 мм или 450 × 650 мм.

— Квадрат размером 400 × 400 мм или 450 × 450 мм. Затем, его разрезают по диагонали и получают два равносторонних треугольника, которые будут жестко держать всю конструкцию.

Когда будут подготовлены все элементы, можно приступать к сборке мангала. Чтобы его нельзя было отличить от изготовленного в заводских условиях, нужно проводить работу очень аккуратно.

Еще один интересный вариант мангала представлен в предлагаемом видеоролике:

Видео: вариант самодельного разборного мангала

Мангал — это хорошо, а барбекю лучше!

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Цены на различные виды мангалов

Стационарный мангал из металлического листа

Самодельный мангал может стать украшением участка

Перед началом работ, нужно, конечно же, сделать чертеж – его очень просто составить самостоятельно, так как сложных элементов в этом варианте нет. Закупи в в се необходимое, вырезают заготовки, опираясь на размеры, проставленные в чертеже.

Чертеж простейшего мангала из металлического листа и уголка

Составы термостойких красок и требования к ним

Видео: мангал из металлического листа своими руками

Владея необходимыми инструментами и опытом работы с ними, можно спокойно за один — два дня изготовить мангал, тем самым сэкономив немалую сумму из семейного бюджета. Сделав работу качественно и аккуратно, можно быть уверенным, что полученное изделие не будет отличаться от заводских моделей и надежно прослужить долгие годы.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Мангал своими руками из металла Мангал можно перевозить в удобной сумке

Достоинства железных мангалов

Подобного рода мангалы пользуются большой популярностью, и причина кроется в их бесспорных достоинствах, таких как:

Обычно самодельные мангалы сваривают, но в отсутствие сварочного оборудования можно прибегнуть и к болтовому креплению.

Мангал своими руками из металла

Цены на различные виды и формы мангалов

Изготовление мангала

В работе потребуются такие инструменты:

Рассмотрим процесс создания традиционного металлического мангала.

Этап 1. План

Вначале составляется план – небольшая схема будущего изделия. В схеме нужно максимально детально описать шашлычницу, указать размеры каждой детали. Самым удобным является мангал высотой в 85 см и размерами жаровни 40х80 см.

Помимо составления схемы, следует позаботиться о расходных материалах.

Обратите внимание! Нежелательно использовать в работе слишком толстые листы стали, иначе конструкцию будет трудно поднять. Сталь должна быть толщиной от 0,4 см до 1 см.

Этап 2. Расходные материалы

Ниже рассмотрены комплектующие для изготовления шашлычницы высотой в 85 см.

Обратите внимание! Вместо сетки с поперечинами можно использовать один цельный лист 39х77 см.

Также потребуется крышка соответствующего размера с продольными краями, загнутыми внутрь.

Этап 3. Сварочные работы

Дальше все приготовленные элементы необходимо сварить или соединить болтами.

Шаг 1. Вначале из стенок и дна сваривается корпус (использование болтов будет рассмотрено ниже).

Шаг 2. К корпусу привариваются ножки.

Шаг 3. Ножки укрепляются продольной связью, желательно на высоте 15 см – так между ними останется запас для хранения дров.

Шаг 4. Если для дна жаровни использовалась металлическая сетка, то укладывается шамотный кирпич. В продольных стенках проделываются небольшие отверстия (по 5 штук на каждой стороне, шаг – 10 см) для подачи кислорода (так дрова будут быстрее разжигаться).

Шаг 5. На поперечных стенках фиксируются ручки, изготовленные из стальной проволоки ø1 см.

Сборка мангала Сборка мангала Сборка мангала Мангал из металла Мангал металлический Мангал металлический

Цены на популярные модели сварочных аппаратов

Этап 4. Покраска мангала

Вначале разберемся, нужно ли вообще красить шашлычницу. С одной стороны, краску, равно как и другие химические средства, нежелательно наносить на мангал, т. к. приготавливаемое мясо вберет вредные вещества. С другой стороны, нынешние средства, используемые для покраски шашлычниц, абсолютно безопасны.

Обратите внимание! Проблемой может стать лишь высокая температура горения, способная привести к расслаиванию или даже сгоранию покрасочного слоя.

Среди всех огнеупорных покрытий для мангала рекомендуется выбрать следующие:

Последний вариант подходит больше всего. Вначале корпус обрабатывается 5-процентной серной кислотой, затем кипятится в растворе хозяйственного мыла и 1,5 часа варится в настое едкого натрия. В результате на конструкции образуется антипригарный слой черного цвета, защищающий ее от ржавчины.

Стальной мангал с кирпичной футеровкой Стальной мангал с кирпичной футеровкой

Видео – Мангал своими руками

Мангал стационарный с навесом

После изготовления стационарного мангала, желательно соорудить для него навес. Существует масса материалов, которые можно использовать для этого при минимальных затратах времени и денег. Разве что железную конструкции невозможно выполнить без сварки (при желании ее можно заменить стяжкой болтами).

Опоры навесов обычно приваривают к ножкам мангала, но иногда встречаются весьма габаритные конструкции (4х4 м), для которых бетонируется четыре металлических столба.

Сверху на столбы по периметру навеса укладываются уголки 5х5 см, а поверх них – металлопрофиль или любой другой кровельный материал. При желании навес украшается ковкой.

Деревянный навес изготовить проще, но поверхность следует обработать антисептиком и антипиреном.

Создание мангала из железной бочки

При желании можно сконструировать и более габаритный вариант – к примеру, стационарную конструкцию из бочки. Сама бочка может быть любой, главное, чтобы ее размеров хватило для приготовления шашлыка.

Обратите внимание! Подбирая бочку, особое внимание стоит уделить ее «прошлому». Если раньше в ней хранились химические вещества или ГСМ, то ее запрещено использовать для создания мангала.

Кроме самой бочки следует приготовить:

Инструкция по изготовлению

Шаг 1. Нарезаются отрезки уголка необходимой длины. Высота конструкции должна составлять примерно 1 м, а ширина соответствовать длине бочки.

Шаг 2. Боковые элементы будут состоять из двух горизонтальных и двух вертикальных стоек каждый. Первые будут установлены снизу, примерно в 25 см от нижнего края вертикальных стоек, и сверху, на уровне радиуса бочки. Стойки выкладываются на ровной поверхности и свариваются так, как показано на изображении – под углом в 90ᵒ.

Шаг 3. Аналогичным образом сваривается вторая боковая часть конструкции, после чего оба элемента соединяются посредством двух уголков, установленных на уровне нижних горизонтальных стоек.

Обратите внимание! Соединять нужно с предельной осторожностью, чтобы избежать перекосов.

Шаг 4. К боковине крепятся колеса.

Шаг 5. Далее на готовую опору устанавливается бочка. Это нужно сделать таким образом, чтобы сливное отверстие располагалось сзади и сверху под углом в 30ᵒ, по правой стороне (в отношении к фронтальной части). Такое отверстие при эксплуатации послужит вытяжкой.

Шаг 6. При помощи мела отмечается ¼ часть бочки – крышка шашлычницы. Размеченная часть вырезается электролобзиком, края тщательно зачищаются болгаркой со шлифовальным диском.

Шаг 7. К четверти бочки крепятся дверные петли, после чего они соединяются с основанием – крышка готова. Для удобства эксплуатации к крышке крепится дверная ручка.

Шаг 8. В вытяжку вставляется труба соответствующего диаметра.

Шаг 9. Остается лишь позаботиться о внутреннем обустройстве. На внутренней поверхности корпуса привариваются специальные держатели (железные пластины размерами 3х6 см, хотя можно взять и тонкие уголки). Эти держатели устанавливаются посередине каждой из сторон, по две штуки.

Мангал из бочки. Элементы ковки

Обратите внимание! Для удобной транспортировки к раме мангала можно прикрепить рукоятку. После этого конструкция окрашивается так же, как было описано в предыдущем пункте статьи.

Видео – Мангал из бочки

Интересные идеи для мангалов

Узнайте, как сделать мангал своими руками из металла, а также рассмотрите разборные и стационарные конструкции, из нашей новой статьи.

Если цель заключается в создании не только функциональной, но и привлекательной с дизайнерской точки зрения шашлычницы, то советуем обратить внимание на художественную ковку. Конечно, сделать это самостоятельно без специального оборудования и соответствующих навыков невозможно.

Или еще вариант: если есть возможность достать переднюю часть старого автомобиля, то ее также можно использовать при изготовлении мангала. Жаровня в такой конструкции помещена в капот. Более того, мангал уже с колесами, поэтому его можно взять с собой на природу (в качестве прицепа, разумеется).

Мини-мангал для городских квартир

Вряд ли в городской квартире найдется место для полноценного мангала, но это не значит, что вы должны отказывать себе в хорошем пикнике. Для подобных случаев существует миниатюрный балконный мангал, крепящийся на перила наподобие цветочных горшков. Длина таких конструкций чуть больше полуметра, поэтому они подойдут даже для самых малогабаритных террас и балконов.

При желании балконный мангал можно прикрутить к стене или установить в любом другом удобном месте. Словом, теперь можно насладиться кусом настоящего шашлыка даже не выходя из квартиры.

Мини-мангал для городских квартир Мини-мангал для городских квартир Мини-мангал для городских квартир

Советы по эксплуатации мангалов

Чтобы шашлычница прослужила максимально долго, необходимо соблюдать все правила пожарной безопасности. Расстояние от огня до деревянных элементов конструкции (если такие имеются – к примеру, насадка на транспортировочн ую ручку) должно составлять минимум 20 см. Более того, все эти элементы обязательно следует обработать антисептиком и антипиреном.

Как пользоваться мангалом

Ранее, когда ассортимент специй был весьма скудным, для придачи блюдам аромата использовалось горящее дерево. Ниже приведены виды деревьев и мясо, для которого их лучше использовать:

Обратите внимание! Не рекомендуется использовать хвойные деревья (они выделяют смолу при горении), ДСП или фанеру.

Существует другой вариант – приобрести готовые угольные брикеты в магазине. Брикеты дают перманентный жар, но в то же время отсутствует какой-либо аромат. Есть еще рассыпной уголь, но он горит неравномерно по причине различной величины кусков.

Перед жаркой решетку следует смазать жиром, чтобы продукты не приставали к ней. И последнее: место для установки мангала следует заранее очистить от сухой травы, веток, мусора, желательно также, чтобы рядом всегда находилось ведро с песком.

Видео – Как быстро разжечь мангал

ТОП-15 лучших сварочных инверторов
