Как правильно сделать дренаж на участке своими руками

Как сделать дренаж на участке своими руками

В некоторых регионах подземные воды находятся очень близко к поверхности. Настолько близко, что они угрожают целостности зданий (их фундаментов) и мешают расти насаждениям. Все эти проблемы решает дренаж участка. Вообще это мероприятие затратное и по количеству требуемых средств и по необходимым временным затратам. Немалая часть времени уходит на планирование. Если делать все по уму, то необходимы данные гидрогеологического исследования и проект, составленный специалистом. Но, как водится, так поступают единицы, большинство делает дренажную систему своими руками.

Дренаж участка можно оформить как элемент ландшафтного дизайна

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Чтобы не делать дренаж

Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:

Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

По способу установки

По способу установки дренажная система может быть:

Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Дренаж участка — устройство

Дренажная система состоит из сети взаимосвязанных труб, которые располагаются по периметру (или на площади) защищаемой от воды территории. В местах пересечения или поворотов ставят дренажные колодцы. Они необходимы для контроля за состоянием системы и очистки заилившихся труб. Со всех дренажируемых участков вода поступает в коллекторный колодец, где накапливается до определенного уровня. Затем может сбрасываться или использоваться для полива и других технических нужд. Сброс может идти самотеком (если есть куда), а для подачи на полив и других технических нужд используются погружные дренажные насосы.

Процесс устройства дренажа участка

Дренажные трубы и колодцы

Трубы для дренажа используются специальные — с отверстиями размером от 1,5 до 5 мм. Через них поступает вода из окружающего грунта. Располагаются отверстия по всей поверхности трубы. Бывают они разных диаметров, для частных домов и участков наиболее используемый размер 100 мм, для отведения больших объемов воды можно брать сечением до 150 мм.

Делают их сейчас в основном из полимеров — ПНД, ПВД (полиэтилен низкого и высокого давления) и ПВХ (поливинилхлорида). Они используются для закладки на глубину до 2 метров. Есть еще двух и трехслойные комбинированные, которые сделаны из комбинаций этих материалов, они закапываются на глубины до 5 метров.

Трубы для дрены подбирают с учетом глубины залегания. Подбирать требуется по кольцевой жесткости. Она обозначается латинскими буквами SN и следующими за ними цифрами, отображающими кольцевую жесткость (сопротивляемость нагрузкам). Для закладки на глубину до 4 метров жесткость должна быть SN4, до 6 метро — SN6.

Поверхность дренажной трубы обернута фильтрующими материалами. Фильтрующих слоев может быть от одного до трех. Количество слоев подбирается исходя и состава грунта — чем мельче частицы, тем больше требуется слоев. Например, на глинах и суглинках используют трубы с тремя фильтрующими слоями.

Из чего состоит дренажная система

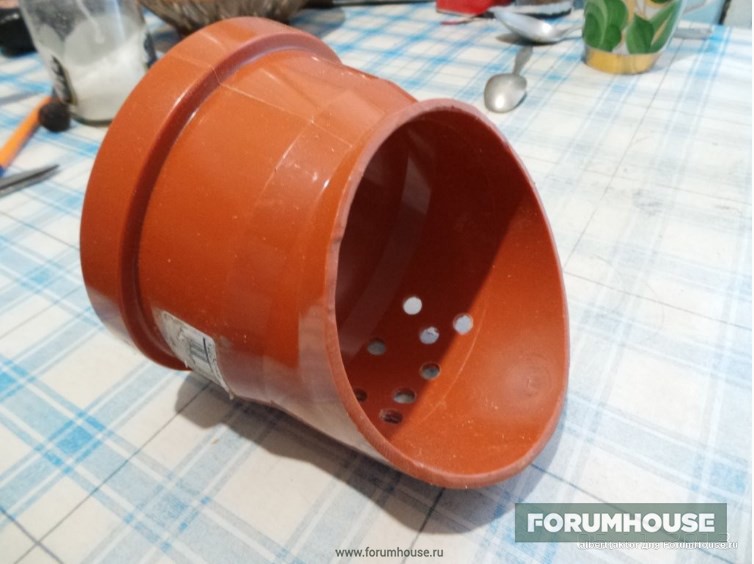

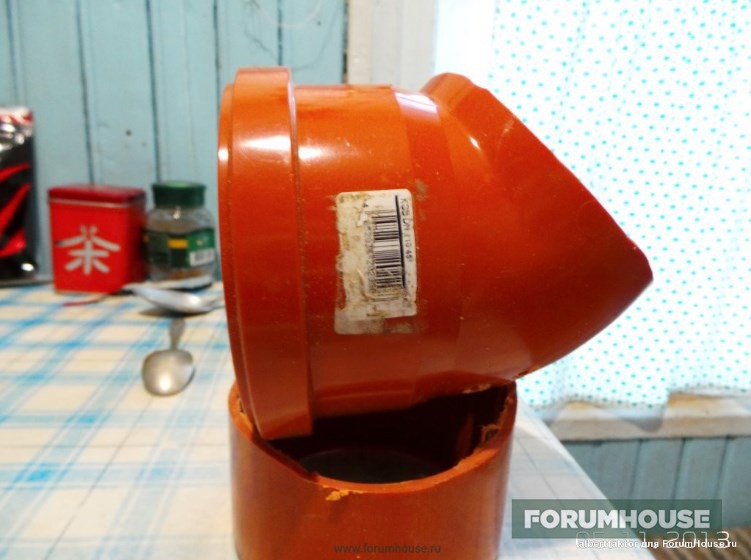

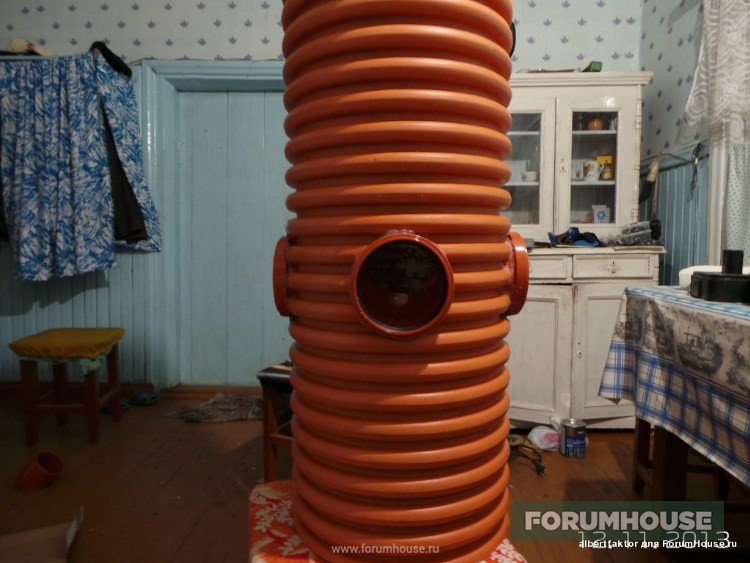

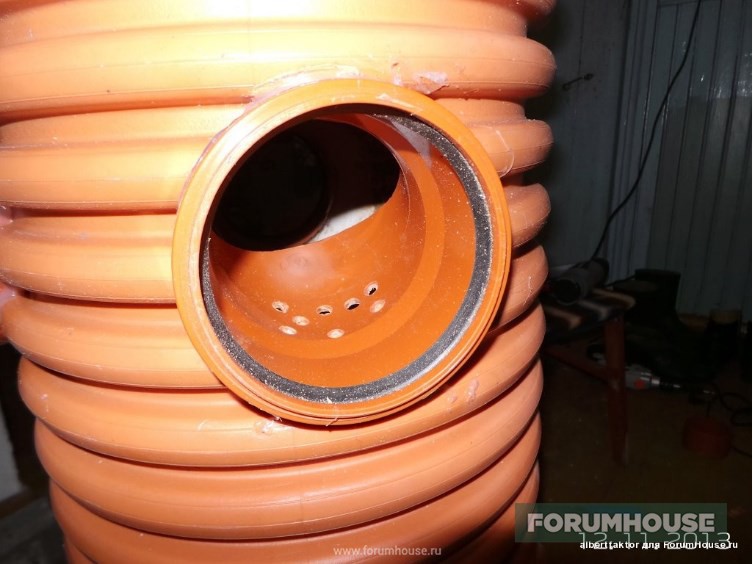

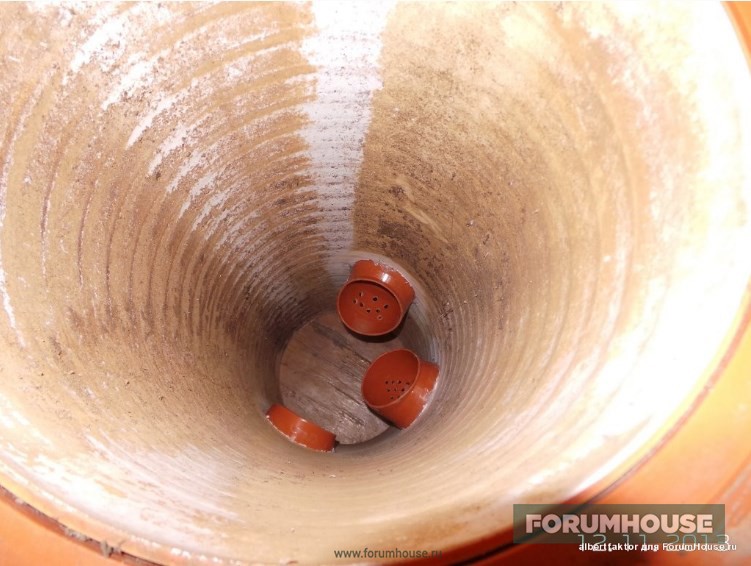

В точках поворотов и в местах где соединяются несколько труб ставят ревизионные колодцы. Они нужны для более простой чистки в случае засора, а также для возможности наблюдения за состоянием труб. Как правило, все трубы сходятся в один коллекторный колодец, откуда вода или отправляется самотеком в точку сброса, или откачивается принудительно.

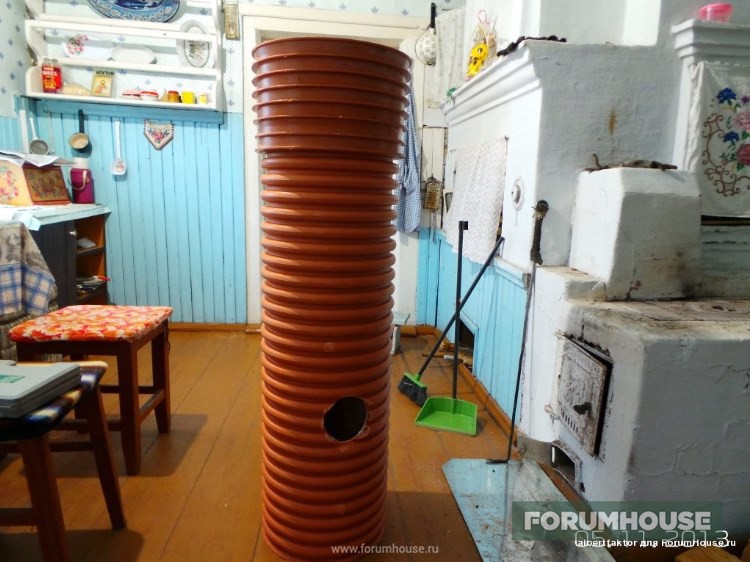

Дренажный колодец на участке можно сделать из бетонных колец небольшого диаметра

Есть колодцы специальные — для дренажных систем, но вполне можно закопать бетонное кольцо с дном и крышкой небольшого диаметра (70-80 см) и вывести в него трубы. В зависимости от от глубины закладки дрены колец может потребоваться несколько. Еще вариант — сделать смотровой колодец и дренажной трубы большого размера, но придется в этом случае что-то придумывать с дном. Например, можно залить дно бетоном.

Уклон

Чтобы собранные воды стекали самостоятельно, необходимо соблюдать определенный уклон в сторону направления движения. Минимальный уклон составляет 0,002 — 2 мм на метр, основной — 0,005 (5 мм на 1 метр трубы). Если дренаж мелкого заложения, наклон трубы может увеличивается до 1-3 см на 1 метр, но делать его надо минимально возможным. При скорости движения потока более 1 м/сек происходит «подсос» мелких частиц грунта, что способствует более быстрому заиливанию системы.

Уклон изменяют (по отношению к «дежурному» в 5 мм на 1 метр) в двух случаях:

При практическом устройстве системы могут возникнуть вопросы по поводу того, как обеспечить заданный уклон. Сделать это можно при помощи лазерного уровня (нивелира), используя водяной уровень (не очень удобно) или ровную доску в паре с обычным строительным пузырьковым уровнем. Выровняв дно траншеи, укладывают доску, на нее — уровень. Передвигая его по доске, проверяют и корректируют наклон дна траншеи на некотором участке.

Технология монтажа дрены

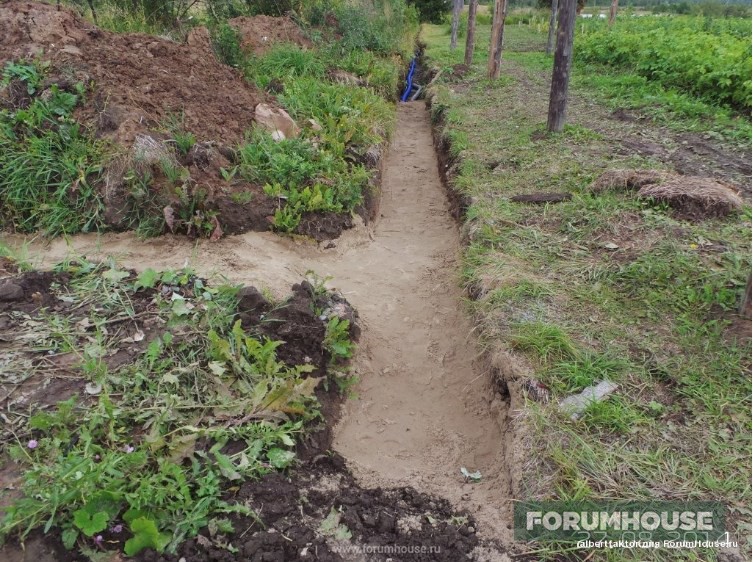

Предварительно копаются траншеи заданной ширины и глубины. Дно траншеи выравнивается и утрамбовывается. Не забываем про уклон, но на данном этапе нет смысла его выдерживать точно. Далее насыпают порядка 100 мм крупнозернистого мытого речного песка, его тоже утрамбовывают (проливают,потом проходят трамбовкой), выравнивают. Песок желательно фракции Дср 1.5-2.5 мм.

Как должна выглядеть дренажная труба в песчано-щебневой подушке

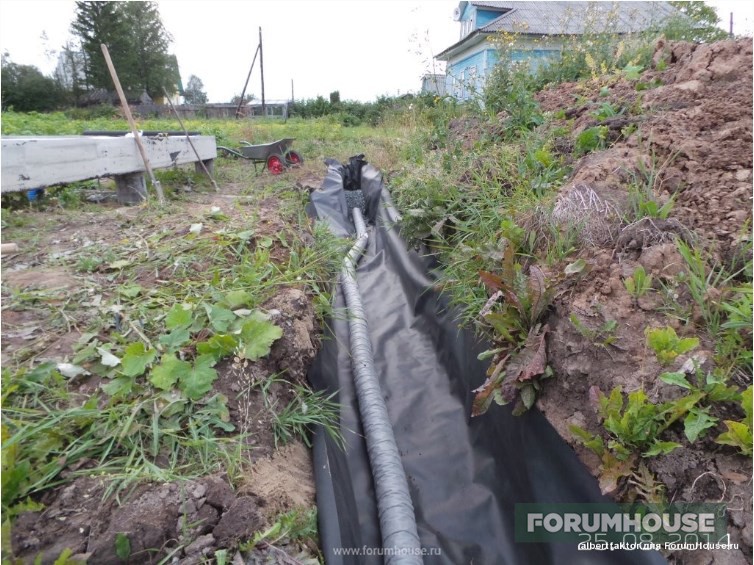

На песок укладывается геотекстиль плотностью не более 200 г/м2. Края полотна выстилают вдоль стенок траншеи. Поверх насыпается слой гранитного щебня. Размер фракции щебня выбирается в зависимости от размеров отверстий в дренажной трубе. Для самых мелких отверстий требуется щебень с зерном 6-8 мм, для остальных — крупнее. Толщина слоя щебня — 150-250 мм — в зависимости от типа грунтов. На глинах и суглинках требуется 250 мм, на грунтах лучше отводящих воду — песках и супесях — около 150 мм.

Щебень трамбуют, выравнивая в заданный уклон. На утрамбованный щебень укладывается дренажная труба. Далее труба послойно обсыпается гравием, каждый слой трамбуется. Сверху дрены должно быть не менее 100 мм гравия. После этого концы геотекстиля заворачиваются, их перехлест должен составлять 15-20 см. Сверху засыпается слой песка с крупицами 0,5-1 мм. Толщина песчаного слоя — 100-300 мм, тоже в зависимости от водопроницаемости грунтов: чем хуже отводится вода, тем толще слой песка. На утрамбованный песок укладывается «родной» грунт, а далее могут быть высажены растения.

Немного о материалах для засыпки

Щебень должен быть гранитным или других твердых безизвестковых пород. Доломитовый (известковый) или мраморный не подходят. Протестировать имеющийся просто: капаете на него уксусом. Если идет реакция, он не подходит.

Еще раз обращаем внимание: щебень укладывается мытый — чтобы новые трубы сразу не заилились.

Крупнозернистый песок

Песок требуется крупнозернистый. Размер зерна от 0,5 мм до 1 мм. Песок тоже должен быт чистым. Некоторую часть песка заливают чистой водой, разбалтывают, ждут пока песок осядет и оценивают чистоту воды. Если вода мутная, с большим количеством взвешенных частиц, песок требует промывки.

Некоторые нюансы строительства

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший.

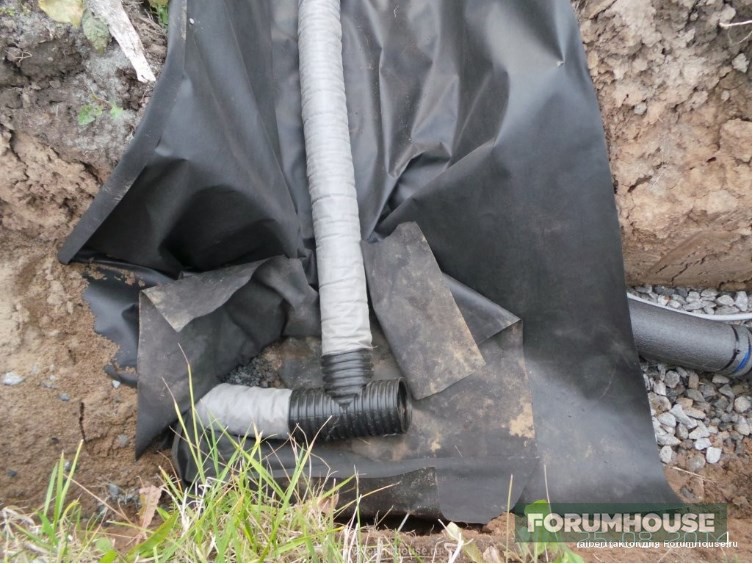

Способ устройства развилки

Устройство дренажа на участке начинают с самой низкой точки и продвигаются постепенно вверх. Сначала устанавливают коллекторный колодец. При высоком уровне грунтовых вод или при несошедшей еще верходводке, в канавах может скапливаться вода. Эта мутная жижа будет скатываться в колодец, засоряя его. Кроме того наличие воды в канаве сильно мешает работе: дрены укладывать надо в сухие канавы. Чтобы их осушить по ходу канавы делают боковые приямки (зумпфы) большей глубины. На дно насыпают щебень. Скапливающуюся воду откачивают из этих приямков.

Как сделать дренаж участка своими руками: Пошаговая инструкция

Первый шаг при создании дренажной системы на участке – подготовка проекта. Разработка плана проводится на основании проведенного геологического анализа участка, и с учетом целей будущей дренажной системы.

Это необходимо для формирования определенного уровня влажности для развития плодородных культур, водоотведения ливневых стоков или грунтовых вод, например.

При самостоятельной подготовке проекта необходимо учесть следующие факторы:

В проект вносится информация, которая позволит учесть все факторы для устройства дренажа дачного участка или дома своими руками без дополнительных изысканий. Комплект документов по проекту содержит ряд схем:

При создании проекта учитываются минимальные размеры и расстояния элементов дренажной системы:

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Создание пристенного дренажа

Создание пристенной дренажной системы состоит из нескольких основных этапов:

Такая система дренажа наиболее подходит для нового строительства, когда она создается при возведении сооружения. Для этого вокруг фундамента остается траншея, в которой будут располагаться части дренажной системы.

Подготовка оболочки фундамента

Фундамент дома покрывается геомембранной оболочкой. При креплении слоя необходимо учитывать последующую засыпку участка, поэтому мембрана должна быть выше засыпки на 20-30 см. Части геомембраны накладываются вплотную друг к другу – для этого у них предусмотрена скрепляющая замочная система. Дополнительно швы обрабатываются легкими ударами резинового молотка.

Следующий слой – геотекстильный. С помощью тарельчатых дюбелей части геотекстиля крепятся поверх геомембранного слоя. Между собой геотекстильные элементы накладываются внахлест на 10-15 см. Места стыка скрепляются дюбелями, которые по всему периметру крепятся на расстоянии 1 метр друг от друга – по ширине, 2 метра – по высоте. Сверху дополнительно крепится планка для удержания обоих слоев. Траншея полностью зачищается, после чего засыпается песком слоем от 10 см. Песок смачивается и утрамбовывается до твердого состояния.

Установка поворотных колодцев и труб

В местах поворота трубы, отмеченных в проекте, устанавливаются колодцы. В этих местах используются конструкции диаметром не более 0,5 м. Для этих целей используются пластиковые или стеклопластиковые модели, которые разрезаются до необходимой высоты. Рекомендуется оставлять 20-30 см сверху, которые можно подрезать после окончания работ.

Подобные колодцы имеют ребристую структуру, которая позволяет вставить днище в пазы. Для этого сначала устанавливается резиновая манжета – уплотнитель. Для простоты установки манжета смазывается мылом или смазкой. На манжету с усилием насаживается днище. Некоторые пластиковые колодцы выпускаются двухслойными, где во внутреннем слое отсутствуют пазы. В таких колодцах необходимо предварительно вырезать внутренний слой под установку манжеты и днища.

Колодцы ставятся в местах поворота для примерки, а снизу отмечаются места входа с трубами – на расстоянии 20-30 см от дна. Входы труб отмечаются с учетом необходимого наклона. Центровочным сверлом или электролобзиком вырезаются отверстия под трубы. Вырезанные отверстия обрабатываются до гладкого состояния. В отверстия устанавливается муфта: сначала резиновый слой, затем – пластиковый.

Подготовленные поворотные колодцы устанавливаются на утрамбованные и выровненные позиции. На траншее расстилается геотекстиль, которые посыпается гранитным слоем на 10-20 см. Слой утрамбовывается с учетом необходимого наклона дренажной системы.

С учетом расстояний между поворотными колодцами готовятся распилы труб. Они вставляются в муфты, а затем засыпаются гравийным слоем до 20 см. Геотекстильные края сворачиваются вокруг гравия и засыпаются новым слоем – 20 см песка.

Подготовка котлована

На самом низком уровне дренажной системы подготавливается котлован (дренажный септик) – место отвода всей собранной воды. В котловане устанавливается колодец диаметром до 1 метра, куда врезаются труба от нижнего поворотного колодца. Подвод труб делается аналогично поворотным колодцам – под наклоном. Траншея, ведущая к коллекторному колодцу, состоит из двух песчаных слоев высотой не менее 10 см, между которых проходит труба. Утрамбованная двухслойная структура засыпается грунтом.

Как только вся дренажная система будет готова, она проверяется на работоспособность, а затем вокруг фундамента засыпается верхний слой. Рекомендуется использовать добавки с содержанием глины для большей прочности.

Далее рассмотрим как правильно сделать дренаж кольцевого и глубинного типа.

Создание кольцевого и глубинного дренажа

На участках, где дом уже возведен, а подготовка траншеи вплотную к фундаменту невозможна, используется кольцевой или глубинный дренаж. Вокруг фундамента роется траншея глубиной до 1,2 метров, отступ от дома составляет от 1 до 10 метров – на таком расстоянии будут пролегать трубы. Выбор расстояния зависит от состава грунта на участке: чем выше проходимость влаги – тем больше отступ.

Первый шаг при подготовке дренажа – формирование траншеи вокруг дома, которая должна быть ниже уровня фундамента не менее чем на 30 см. В самой траншее устанавливаются трубы и поворотные колодцы по той же технологии, что и для пристенного дренажа. Аналогично наполняется песком верхний слой – как у трубы к коллектору у пристенного дренажа.

Главное отличие кольцевого и глубинного дренажа – отсутствие работы с фундаментом здания. Все трубы проходят под землей на расстоянии от построек.

Создание поверхностного дренажа

Самый простой способ создать систему водоотведения – подготовить поверхностный дренаж. Для этого на территории участка роятся неглубокие траншеи – до 70 см. По этим траншеям вода должна поступать в трубопровод, по которому дальше пойдет в коллекторный колодец. Сама система вывода воды без труб представляет собой желоб в виде сочлененных лотков. Нижний слой для лотков подготавливается таким же образом, как и для труб:

На подготовленную структуру помещаются локти под наклоном в сторону коллектора. Поверхностный дренаж – открытая система, которая сильнее подвержена загрязнению. Для исключения засорения всей дренажной системы используются дополнительные установки: пескоулавливатели, решетки. Желоба остаются открытыми или сверху покрываются сточной решеткой. После завершения работ по установке лотков вокруг укладывается верхний грунтовый слой.

На этом завершаю пошаговую инструкцию на тему, как сделать дренаж на участке своими руками.

Заключение

Создание дренажной системы своими руками – сложный процесс, требующий не только навыков работы с инструментами, но и навыков проектирования. Самая сложная часть работы – спроектировать дренаж, чтобы он без сбоев выполнял свои функции по отведению лишней воды с участка. На основании проекта выполняется подготовка траншей, укладка водоотводящих устройств.

За подбором комплектующих для устройства дренажа на участке обращайтесь в компанию Водолов. Опытные сотрудники подберут оптимальные комплекты материалов. Организуют доставку на участок и подробно проконсультируют по устройству. Все продукция в наличие на складе в Иркутске.

Дренаж на дачном участке: самый простой способ защиты от ливневых и талых вод

В статье будет подробно рассмотрен поверхностный дренаж на дачном участке: самый простой способ организации дренажной системы и ее особенности, правила подбора материалов и подготовка к работе. Также будет выполнен разбор пошаговой инструкции и рекомендаций по обустройству канализации для тех людей, которые не имеют опыта в этой области, но хотят самостоятельно организовать защиту для своего дома и прилегающей территории от размывания дождевыми водами.

Монтаж дренажной системы необходим как на территории частного дома, так и на дачном участке

Дренаж на дачном участке: самый простой способ защиты от размывания водой

Использование дренажных систем для отведения ливневых вод решает множество задач. Подобные конструкции исключают проблему переизбытка влаги у фундаментной части дома, предотвращая развитие гнилостных процессов и появление плесени. Кроме этого такие системы спасают территорию от подтапливания ливневыми, а также талыми водами, уровень которых возрастает во время весеннего таяния снегов.

Обратите внимание! Если не выполнить прокладку дренажных труб на участке или не организовать систему поверхностных канав, из подвала дома в дождливую погоду придется постоянно откачивать воду. Особенно это касается зданий, построенных на суглинистых видах почв.

Устройство глубинной системы отвода воды

Как сделать дренаж на участке своими руками: выбор системы

Дренажные системы условно разделяют на две большие категории: поверхностные и глубинные. Если для монтажа глубинной системы могут потребоваться определенные знания и помощь специалистов, то установка поверхностного дренажа на дачном участке может быть выполнена самостоятельно. Этот вид канализации можно назвать самым простейшим способом решения проблемы с лишней влагой на участке.

Обратите внимание! Существуют определенные ограничения в отношении установки поверхностных и глубинных систем. Некоторые условия не позволяют выполнить организацию того или иного вида канализации. Обязательно выполняйте предварительный анализ условий территории предполагаемого строительства.

Чтобы разработать предварительную схему дренажа участка, его территорию следует осмотреть и обозначить ключевые моменты. Рассматриваются все факторы, которые могут оказать влияние на дальнейшие работы по составлению проекта дренажа участка.

Проект дренажной системы на участке

Для составления схемы требуется следующая информация:

С одной стороны, гидрологические данные оказывают влияние на то, как делать дренаж на участках дачного типа, поэтому они очень важны. С другой стороны, суглинистые виды почв обладают одинаковым структурным строением, поэтому такая информация может не понадобиться.

Поверхностная система дренажа на участке: устройство

Поверхностные дренажные системы осуществляют сбор вешней талой и дождевой воды, после чего выводят ее за пределы территории. В установке таких конструкций особенно нуждаются те дачные участки, где наблюдается застой влаги или большие ее скопления.

Процесс устройства системы отвода воды на территории сада

Чаще всего такие условия формируются, если:

Обратите внимание! Помимо этого возможна установка поверхностного дренажа на участке с высоким уровнем грунтовых вод. В этом случае верхние слои почв могут подвергаться затоплению при выпадении высокого уровня осадков.

Поверхностные схемы дренажа земельного участка в общих чертах выглядят следующим образом:

Схема дренажной системы закрытого типа

Виды поверхностного дренажа участка с высоким уровнем грунтовых вод

В отношении конструкционных особенностей различают две разновидности поверхностных систем для отвода воды:

Во сколько обойдется сделать дренаж участка (цена материалов для точечной системы):

Полезный совет! Специалисты рекомендуют совмещать обе эти системы для достижения максимально эффективного результата.

Устройство дренажа на участке (стоимость материалов для линейной системы):

Особенности точечного дренажа участка своими руками на глинистой почве

Дренажная система точечного типа прекрасно справляется с защитой отдельных зон территории от излишка влаги. Прежде чем сделать дренаж участка на глинистой почве, как правило, выявляются проблемные зоны, которыми могут быть:

Укладка перфорированных дренажных труб в траншею

Для обустройства дренажа участка на глинистой почве используются следующие элементы (расценки на них размещены в таблицах выше):

Особенности ливневой дренажной системы на участке: как сделать водоотвод

Дренажная система линейного типа состоит из желобов, которые заглублены в почву. По этим каналам осуществляется перемещение воды с участка за его пределы. При обустройстве такого дренажа на дачном участке своими руками следует помнить, что жидкость идет на сброс самотеком.

В продаже можно встретить желоба, изготовленные из различных материалов:

Подробная схема системы отвода воды

Полезный совет! Чтобы уменьшить затраты на приобретение расходных материалов вы можете изготовить желоба самостоятельно. В домашних условиях можно сделать бетонные элементы, воспользовавшись специальными формами для заливки.

Поверх желобов помещаются решетки, выполняющие защитную функцию. Материалом для их изготовления может служить пластик или металл (чугун, сталь). Эти элементы обладают съемной конструкцией.

Как сделать дренаж участка на основе ключевых элементов системы:

Установка линейной дренажной системы на участке своими руками выполняется, если:

Дренажная система поможет справиться с избытком влаги на садовом участке

Установка дренажа участка под ключ: цена работ

Вода способна разрушить фундаментную часть дома, уничтожить некоторые виды растений, вымыть плодородную почву с участка и даже спровоцировать оползень. Осушение участка дренажем в комплексе с другими защитными мерами позволяет избежать всех этих проблем.

Список защитных мер:

Монтаж дренажной системы бригадой рабочих

Все пункты из этого списка (кроме последнего) выполняются еще на этапе строительства дома. Эти работы лучше доверить профессионалам. Устройство дренажной ливневой системы можно сделать и самостоятельно, но для начала стоит разобраться, какова стоимость дренажа участка, выполняемого под ключ профессионалами. Это позволит вам принять окончательное решение в отношении того, стоит ли проводить укладку дренажных труб с геотекстилем или ограничиться поверхностным монтажом системы, который можно выполнить и самостоятельно.

Организация дренажа участка (цена услуг профессионалов):

Установка дренажа на дачном участке: цена элементов для системы

Независимо от того, делаются ли работы по монтажу самостоятельно или с привлечением специалистов, вы должны перед установкой дренажной системы купить все необходимые для этой процедуры расходные материалы.

Полезный совет! В целях экономии рекомендуется купить дренажные колодцы и другие расходные материалы заранее. Главное при этом – не ошибиться с расчетами. Если вы не уверены, воспользуйтесь консультацией специалиста для составления предварительной сметы. Средняя стоимость разработки проекта дренажной системы участка составляет 15000 руб.

Расценки на дренажные колодцы:

Средняя цена чугунных решеток для ливневой канализации в составе дождеприемников – 3500 руб. В комплектацию может быть включена корзина для мусора и стенки.

Сколько стоит проложить дренажные трубы на даче (цена услуг):

Из таблицы видно, что стоимость прокладки труб для дренажа участка зависит не только от уровня заглубления, но и от типа материала. Работать с жесткими трубами гораздо сложнее. Этот нюанс стоит учесть при выборе изделий.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы.

Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

Для дренажной системы часто используются трубы с фильтром из геотекстиля

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

Пример устройства ливневой канализации

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Дренаж участка: зачем он нужен + какой тип выбрать

Для владельцев загородных участков, а особенно с глинистыми почвами, торфяниками, установка дренажной системы становится особенно актуальной в весенний период и период дождей. Устроить дренаж на участке своими руками вполне по силам каждому хозяину.

Для чего нужен дренаж

Поселившись в частном доме, рано или поздно возникает необходимость выполнить дренаж участка, чтобы избавить себя от проблемы излишнего переувлажнения территории и последствий, связанных с ним.

Предусмотрительные люди, планируя строительство собственного дома, заблаговременно заказывают составление проекта дренажной системы. Одновременно строят дом и дренаж – в итоге получают идеальные условия для жизни.

Проживание в загородном доме, коттедже дает возможность владельцу по своему вкусу оформить придомовую территорию. Это могут быть сад, лужайка, газоны, дорожки, бассейн, альпийская горка все то, что радует глаз и делает жизнь комфортней.

Прочный фундамент дома, крепкие стены, сухой подвал, идеальный газон, плодоносящий сад, долговечные постройки на территории усадьбы возможны при условии поддержания водного баланса в почве.

Он регулируется грамотной системой дренажа, которая служит для сбора и отвода за пределы участка дождевой и талой воды, а также поддержания заданного уровня грунтовых вод. Избыточные грунтовые воды также удаляются с территории через дренаж.

Особенности участков

Сказанное выше вовсе не означает, что на любом участке необходимо строить комплексную систему водоотвода с использованием поверхностных и глубинных инженерно-технических сооружений.

Дренажные трубы (дрены) укладывают на глубине только на болотистых участках и в тех местах, где близко к поверхности подходят грунтовые воды. А вот отводить воду с поверхности усадьбы после дождя или таяния снега приходится практически повсеместно на территории страны.

Обустройство дренажа – дорогостоящее занятие, поэтому ошибки в проектировании и монтаже могут обернуться неоправданными затратами и плачевными последствиями.

Участок на склоне

Точно потребуется дренировать территорию участка, который расположен на склоне. Местоположение всегда будет подвергаться разрушительному воздействию потоков воды после дождей или таяния снега. Если не бороться с водой, то она размоет плодородный слой, затопит подвал, снесет отмостку и пр.

При таком расположении земли уместным будет создание поперечных отводов для воды и направление ее потоков в канавы слева и справа от места проживания.

Участок в низине

Потребуется серьезная работа по устройству дренажа, если участок находится в низине, в которую будут регулярно стекать поверхностные воды с окрестных склонов. В данном случае необходимо обустройство системы водоотвода по периметру.

Дренаж участка в низине

Ровный участок

На равнинной местности обильное выпадение осадков приводит к медленному насыщению грунта водой и непредсказуемым последствиям с разрушительным эффектом для построек. На такой усадьбе уместным станет установка отводных траншей по всей площади с колодцами для сбора и выведения воды.

Высокие грунтовые воды

Более сложные системы водоотведения следует создавать в условиях, когда дом расположен на площадке с высокими грунтовыми водами. Тут придется строить комбинированную систему глубинного и поверхностного дренажа.

Это общие рекомендации, а вот в каждом конкретном случае к обустройству водоотведения необходимо подходить с правовой и научной точки зрения. Даже если вы решили построить дренажную систему на своем участке самостоятельно, вам не обойтись без составления проекта, в котором будут учтены положения СНиП2.06.15-85 и выводы, сделанные топографами-геодезистами, инженерами-гидрогеологами.

По теме: Вы можете получить проект дренажа от команды инженеров Водолов

Виды дренажных систем

Дренажные системы подразделяются на два вида: открытые и закрытые. Где и какю систему использовать зависит от местности и целей дренажа.

Открытый дренаж

Для водоотведения на земельном участке проще всего сделать открытую систему. Для этого по периметру нужно прорыть открытые канавы глубиной 50–70 см и шириной 50 см, вывести их к искусственному водосборнику, расположенному в самой нижней точке участка, или увести воду в придорожные канавы либо природный водоем. Прорывая канавы, следите за соблюдением уклона, который обеспечит сток воды.

Количество канав должно соответствовать объему уводимой талой и дождевой воды. Открытые канавы не эстетичны и мешают беспрепятственно ходить по усадьбе. Для придания достойного внешнего вида накройте их декоративными решетками.

При отсутствии решеток можно выполнить засыпной дренаж.

В месте будущих канав аккуратно снимите дерн, отложите его в сторону. Выройте канавы. На дно засыпьте песок и уложите геотекстиль, а поверх засыпьте канаву крупными камнями, щебнем или (на худой конец) битым кирпичом. Сверху уложите дерн. Такая система прослужит несколько лет.

Закрытый дренаж

Напомним, что для грамотного выполнения закрытого дренажа потребуется проект. Все элементы системы будут находиться в земле, и ошибок в исполнении быть не должно, иначе пострадает функциональность системы.

Закрытый или глубинный дренаж может быть локальным (местным) или общим.

Для защиты фундамента дома, подвальных и цокольных помещений от подтоплений и проникновения подземных вод используют местный дренаж, который может быть пристенным, пластовым или кольцевым.

Для водоотвода со всего участка применяют общую систему дренирования.

Нормы и правила при составление проекта

Строительные нормы и правила выписывают технические требования, которые необходимо выполнить при организации дренажа. Они также указывают на экономическую сторону строительства. В СНиПах содержится много типовых решений устройства дренажных систем, поэтому не нужно изобретать велосипед – воспользуйтесь правилами, и ваш проект позволит вам грамотно выполнить все работы, при этом сэкономить средства.

В проекте должны содержаться следующие положения:

Если вы собираетесь самостоятельно делать дренаж и не будете обращаться в проектную организацию, то рекомендуем хорошо изучить СНиПы, геологию участка и составить схему будущей системы водоотвода. Это поможет вам избежать грубых ошибок при монтаже и лишних финансовых трат.

Схема дренажа на участке

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

По теме: заказать все материалы для устройства дренажа, вы можете в компании Водолов в г. Иркутск

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Стоимость дренажа

Подсчитать, во что обойдется устройство дренажа на участке своими руками, поможет составленный специалистами проект. На практике вся калькуляция ведется в расчете за один погонный метр. Фирмы, которые оказывают услугу «под ключ», в среднем, берут по 1500 рублей за погонный метр дренажа. На создание колодцев (смотровых, дренажных, сборных) также есть примерные цены. Стоимость зависит от глубины установки системы, рельефа местности и региона.

Самостоятельное изготовление системы обойдется вам примерно вдвое дешевле, чем запросят фирмачи. Это, конечно, в том случае, если вы будете использовать качественные материалы и делать все по ранее составленному проекту. Проект и все материалы для устройства дренажа вы можете купить в компании Водолов, а прокладку дренажной системы выполнить самостоятельно с помощью консультации наших инженеров-проектировщиков.

Выводы

Не отказывайтесь от установки на своем участке дренажной системы. Потратив на ее обустройство 2–3 недели отпуска среди лета, вы на долгие годы сохраните в целостности постройки, а плодородная почва будет радовать обильными урожаями.

Я решился и сделал: дренаж и ливневка на «заливном» участке

Кто-то покупает проблемный мокрый или болотистый участок в самую сухую погоду и не догадывается о грядущих проблемах. А кто-то идет на такую сделку осознанно, понимая, что придется тратить силы и время на устройство систем водоотведения. Ко второй категории относится участник нашего портала albertfaktor из Архангельска. Он уверенно взялся за осушение недвижимости, да еще и соседей, до этого мирившихся с неизбежными паводками во дворах, заставил шевелиться.

Колхоз дело добровольное или первый шаг на длинном пути

Итак, с чего началась эта увлекательная эпопея.

Участок с домом купили осенью и по рассказам соседей, их каждый год по весне затапливало не по деццки. Дело в том, что наши участки (их пять), находятся несколько ниже, чем соседние участки по другую руку. Весной вся эта масса воды сверху изливалась на наши бедные головы, а так как грунт у нас исключительно состоит из глины, то естественно вода явно не спешила уходить с наших территорий. Самым главным препоном являлась автодорога, которая была проложена вплотную к домам. Проложена давно, много десятилетий назад, а вот дорожная инфраструктура отсутствовала напрочь. Я имею ввиду придорожный кювет, который быть должен, но видимо дорожники считали иначе, вернее забили на это, а мы пожинали их «мокрые» плоды.

Стоит уточнить, что под дорогой все же имелась бетонная труба, но почему-то пока albertfaktor не стал счастливым обладателем «заливных лугов», соседи терпели, поругивались, но ничего не делали. А вот наш умелец сумел организовать «местный колхоз» и скинуться на трактор, чтобы прорыть сточную канаву вдоль дороги в сто метров длиной. За восемь часов опытный тракторист на импортной технике все же сумел выполнить поставленную задачу. Хоть и наворотил горы земли под дома, так как убирать ее было больше некуда, но это меньшее из зол.

Следующим этапом стала частная организация въездов на участки.

Теперь предстояло уже каждому домовладельцу приложить массу усилий, чтобы благоустроить заезд на свой участок, а для этого пришлось взять орудие и копать, копать, вернее кидать. Предварительно были закуплены пластиковые двухслойные гофрированные трубы диаметром 300 мм и длиной 3 метра. Мне пришлось соединять полторы трубы, что вполне достаточно, для того, чтобы в будущем мог заехать на участок какой-нибудь КАМАЗ.

Эффективно, но мало

То, что деньги и силы потрачены не зря, наглядно показала весна, но все только начиналось.

Это было вступление, т. е. то, что было прошлой осенью. Скажу, что это был первый шаг по устранению воды на участке, поскольку этой весной результат оказался более чем позитивным. Вода ушла практически вся и быстро, но для моего участка длиной почти 90 метров этого, конечно же, недостаточно. Но и без наружной канавы, соберись я делать дренаж только на своем участке, не смог в полной мере решить эту проблему.

В отличие от множества ситуаций, когда воду дренажом отводить с участка просто некуда и приходится искать другие способы, albertfaktor оказался в выигрышном положении. Практически на заднем дворе, в сторону от дороги на его участке протекала река, куда он и решил сделать сток. Но вот с остальными условиями повезло меньше:

Но все это не умерило решимости, и умелец принялся за реализацию.

Сорок тонн в одни руки тачкой

Для начала albertfaktor завез на участок материалы для засыпки дренажных траншей:

Всего получилось четыре объемных кучи общим весом больше сорока тонн, которые придется перетаскать вручную, тачкой, в процессе укладки дренажных труб.

Но сначала предстояло вырыть систему траншей, и первая попытка оказалась весьма познавательной.

После копки вручную 20-ти метров в течении недели, я понял, что либо я здесь скончаюсь и можно тут же хоронить, либо нужно опять нанимать трактор а он наковыряеееет! Ширина ковша у него 60 см, я же укладывался в 40 см, лишь бы умещаться с плечами в этом пространстве. Так еще нужно и лопатой махать! Но делать нечего, еще 70 метров я буду копать до конца лета, а это никак не входило в мои планы. Итак, нанимаем трактор и «англичанин» справляется с этой работой за 4 часа, наковыряв еще не один КАМАЗ глины. И ее ведь тоже нужно вытащить с участка – в дренаж обратной засыпкой глину засыпать ни в коем случае НЕЛЬЗЯ!

Параллельно с рытьем траншеи трактором сняли плодородный слой под фундамент будущей бани, как раз он и пойдет на обратную засыпку.

Укладка дренажа

Копать глину трудно, но у нее есть весомое преимущество – если нет возможности уложить трубы сразу, траншеи могут простоять довольно долго и практически не обвалятся. Этим и воспользовался albertfaktor, отложив работы на два с лишним месяца, за которые подготовил фундамент под сруб бани. Но, наконец, вода из траншей ушла, дно подсохло, время появилось, и процесс пошел.

Берем тачку и отсыпаем дно крупным щебнем, слоем 7-8 см. При трамбовке (простой ходьбой и танцем под названием стэп), половина толщины подсыпки уходит в глину, тем не менее, образуется плотное основание. Отрезаем текстиля метров по 10-15 и растягиваем по дну траншеи. Если работать вдвоем, то можно отрезать и подлиннее. Ширина рулона 160 см, поэтому на каждую стенку канавы приходилось по полметра материала. Раскладываем, ровно приколачивая гвоздями к стенкам метра через 2, давая некоторую слабину на уровне дна, поскольку при засыпке щебня он натянется и может сорваться с гвоздя, либо начинать рваться, хотя достаточно прочен. Прокладываем трубу и обсыпаем дренажку мелким щебнем, слоем 10-15 см, плотно запахиваем края геоткани, я еще фиксировал гвоздями, вынимаемыми из стенок.

Следующим этапом делал засыпку получившегося «кокона» песком в два подхода – сначала крупным, слоем 30-40 см, потом мелким, чтобы продлить рабочий ресурс траншеи. В завершение, поверх песка albertfaktor засыпал траншеи доверху плодородным грунтом на территории участка. И уже за его пределами, когда осталось метров десять трубы до реки, а грунт кончился, закидал смесью земли и глины, так как это уже ни на что не влияло.

Дренажный колодец из обрезка и фитингов

После организации уличной траншеи и укладки большой дренажной трубы под въездом минувшей осенью, умелец соорудил поворотный дренажный колодец.

Остаток трубы Ф315. Клеевым пистолетом приклеены обрезки от рыжих канализационных патрубков, два входных отверстия и один выход. У взятого патрубка (45 градусов) отрезана часть под углом и насверлены отверстия. Это сделано для того, чтобы не поднимать уровень воды в траншее перед сливом в колодец, а загиб нужен чтобы в будущем можно было сверху просунуть шланг высокого давления для промывки дренажа. Вертикальный вырез сильно бы осложнил проталкивание шланга в узкое горло смотрового колодца, а здесь патрубок получается как бы направляющим.

В этот смотровой колодец будут собираться стоки с двух линий, плюс, в дальнейшем к одной из них будет присоединена дополнительная.

Как ливневая уличная канава стала дренажной

Спустя два сезона, не в последнюю очередь из-за обильных летних дождей уличная канава стала осыпаться, что могло привести к просадке асфальта. Поэтому вместо облагораживания и укрепления, ее было решено зарыть, но предварительно проложив дренажную трубу, чтобы приложенные раньше усилия и вложенные средства не пропали. Дренажная труба самодельная, из гофрированной пластиковой диаметром 250 мм, с обмоткой остатками геотекстиля. Перфорация выполнена отрезной дисковой пилой, в шахматном порядке, на ¾ окружности, чтобы дно осталось непроницаемым.

Дренаж участка своими руками: застою воды — нет!

Многие сталкивались с такой распространённой проблемой, как избыток влаги на загородном участке. Глинистые почвы плохо пропускают воду, и весной, во время таяния снежного покрова, их пучит. Из-за этого портятся и смещаются фундаменты построек, разрушаются дорожные покрытия. Бытует мнение, что сделать дренаж участка на глинистых и суглинистых почвах своими руками невозможно. Но это миф. Конечно, осушение участка лучше доверить грамотному и опытному специалисту, однако не всегда есть такая возможность. Мы попробуем разобраться, как выполняется установка дренажной системы.

А зачем?

Избыток влаги на даче — это серьёзная проблема. Ее первый яркий признак — это лужи, которые могут не уходить несколько недель кряду. Эта проблема может стать причиной медленного разрушения дома и других дачных построек, гибели насаждений. Да и мало кому покажется комфортным ходить в резиновых сапогах или постоянно наблюдать лужи.

Зачастую эта проблема возникает из-за верховодки. Так называют высокий уровень подземных (грунтовых) вод.

Самый лёгкий путь

Итак, как сделать дренаж на участке? Некоторые умельцы, решившие сделать дренаж на даче своими руками, просто выкапывают канавы (в народе их называют «дренажки») по периметру участка. Это самый простейший, бюджетный и распространённый способ для отвода избыточной влаги с поверхности. И это иногда решает проблему.

К сожалению, если территория находится ниже боковых прилегающих к нему, такое обустройство дренажа не поможет, здесь спасёт только поднятие общего уровня грунта. Для этого нужно привезти и подсыпать земли, выровнять. Но что, если соседи тоже решат поднять уровень? Все же лучше закрыть этот вопрос раз и навсегда и изначально качественно выполнить дренаж дачного участка своими руками, чтобы больше к этому вопросу не возвращаться. Поэтому многие предпочитают внимательно разобраться, как осушить участок, чтобы забыть о проблеме, как о страшном сне.

Первым делом – план!

Первым делом, взявшись за устройство дренажной системы, рисуют схему будущего дренажа. На этом этапе важно не ошибиться и учесть все особенности своего ландшафта. Каждая территория уникальна. К примеру, дренаж участка на склоне также необходим, как и на абсолютно ровном. Потоки воды смывают плодородный слой и неравномерно размывают почву. Если допустить грубые просчеты, то может получиться обратный эффект и ситуация не только не изменится, но и ухудшится. Этого можно избежать, если изучить возможные варианты, правила и принципы монтажа, и затем нарисовать свой проект дренажа участка.

Для начала определите, какой тип дренажной системы вы будете использовать: поверхностный или глубинный дренаж участка (потребуются трубы для дренажа участка).

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Глубинный дренаж

Такую систему лучше устанавливать на начальном этапе благоустройства, одновременно со строительством дома. В данном случае дренаж земельного участка лучше начинать с определения направления потоков воды во время ливней. Решив эту задачу, закупите дренажные трубы и геотекстиль.

Схема укладки труб сверху должна напоминать «ёлочку».

Раньше дренажные трубы (дрены) изготавливались из асбестоцемента и керамики, но в наше время они уступили место пластику: ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) и ПВХ (поливинилхлорид). Они бывают однослойные и двухслойные, диаметром 100-190 мм. По всей поверхности сделаны пропускающие воду отверстия до 3-5 мм. Чтобы перфорация не засорялась и не заиливалась, трубы чаще всего продаются уже обмотанные в геотекстиль, который выполняет функцию фильтрации. На глинах и суглинках лучше иметь таких 2-3 тканевых слоя для надёжности, так как частички в такой почве более мелкие и быстрее засоряют систему, нежели на супесчаных почвах. Закладываются дрены в почву на глубину 1,5-6 м, в зависимости от требований. Глубина дренажа рассчитывается с учётом уровня грунтовых вод.

В местах резких поворотов или соединений нескольких труб ставятся колодцы. Они нужны для удобной чистки системы в случае непредвиденного засора и для осмотра состояния дренажных труб. В конечном счёте вся цепь из смотровых колодцев и труб должна привести в общий коллекторный колодец (в самом нижнем месте землевладения), откуда вода отправляется самотёком в слив за пределы территории или принудительно откачивается вручную.

Для того, чтобы вода сама текла в нужном вам направлении, необходимо укладывать трубы под определённым уклоном. В идеале нужно делать угол минимально возможным, так как при быстром течении вод заиливание происходит раньше.

Как правило, делают уклон от 0,5 до 3 см на метр трубы.

Выставить такой угол можно с помощью нивелира, водяного уровня или из подручных материалов — обычной доски и строительного уровня. В последнем случае доска укладывается на дно траншеи, а сверху ставится уровень и замеряется, при необходимости — корректируется.

Теперь давайте разберёмся, как правильно выполнить устройство дренажной канавы. Для начала вырываем траншеи (дренажные канавы) необходимой глубины, утрамбовываем дно, соблюдаем правильный уклон (на этом этапе можно приблизительный). Далее насыпаем слой крупнозернистого речного песка 10 см, проливаем и утрамбовываем. Производим выравнивание, соблюдая точный уклон. Затем сверху укладываем слой геотекстиля, плотностью не превышающей 200г на кв. м. Края ткани должны идти по бокам траншеи, чтобы была возможность потом их завернуть внутрь. На геотекстиль насыпаем промытый щебень: для глинистых почв фракцию берём побольше (150-250), для супесeй можно поменьше (до 150).

Обратите внимание: щебень должен быть не известняковый, так как он сильно подвержен размытию и деформации в условиях перепада температур.

Укладываем дренажную трубу и постепенно засыпаем щебнем по слоям и тщательно трамбуем. Сверху дрены должен быть слой щебня 10-30 см. Заворачиваем геотекстиль внутрь так, чтобы перехлёст краёв был не менее 15 см. Далее насыпаем речной песок, и в самом конце — плодородный грунт. Дренажная канава готова.

Устройство дренажной канавы требует определенных затрат времени и средств, но это работа выполняется раз и навсегда, так что имеет смысл сделать ее предельно качественно.

Рекомендуем сохранить план дренажной системы. Если вам в в будущем потребуется по каким-то причинам выкапывать грунт, вы будете точно знать, где пролегают дренажные трубы.

Заключение

Практически любой человек, даже если он не специалист, в состоянии выполнить дренаж садового участка своими руками. Надо только познакомиться с соответствующей теорией и практикой. Организация дренажа – очень важный этап создания вашего прекрасного сада. Ни газон, ни растения, ни постройки не выносят длительного застоя влаги. Долой лужи и резиновые сапоги!

Теперь вы в целом знаете, как правильно сделать дренаж участка и какие бывают разновидности дренажных систем. Вы можете сами определить, как лучше дренировать сырой участок, зная, какие у вас грунты и какой уровень подземных вод.

Дренаж на дачном участке: самый простой способ удалить лишнюю воду

На чтение: 12 минут Нет времени?

Правильное решение проблемы заводнения участка поможет создать благоприятные условия для растений, предотвратит повреждение строений, упростит передвижение по пешеходным дорожкам. Но не так просто выбрать действительно лучший дренаж на дачном участке. Самый простой способ может оказаться недостаточно эффективным. Дорогая и сложная технология сама по себе не является надежной гарантией. Чтобы исключить ошибки, надо внимательно ознакомиться с различными методиками, тематическими конструкциями, современными материалами. Полученные знания пригодятся для выполнения работ собственными силами. Они помогут выбрать правильно комплектующие детали в магазине, обеспечить тщательный контроль действий нанятых специалистов. Обо всем этом подробнее в сегодняшнем материале.

Технологии отвода воды от дома своими руками

Как сделать осушение дачного участка с применением подобных конструкций понятно по фотографии. Для этого нужно вырыть траншеи, изолировать стенки. Делают уклон в нужных направлениях для сбора и перемещения воды. Чтобы каналы не засорялись листвой и другими крупными механическими примесями, открытую верхнюю часть прикрывают решеткой.

Такие конструкции отличаются простотой монтажа, сравнительно небольшой стоимостью. Можно проявить фантазию или воспользоваться полезными советами для подбора недорого способа гидроизоляции стенок. Для создания таких углублений не понадобятся чрезмерные трудовые затраты. Привлекает удобство визуального осмотра, выполнения очистки, ремонтных и других рабочих операций.

Правильный монтаж инженерных сооружений с углублением – сложная задача

Именно для подобных работ привлекают профильных специалистов, чтобы исключить ошибочные решения и получить надежные гарантии. Чтобы выяснить, как убрать воду с участка своими руками таким способом, придется обратить внимание на следующие трудности:

На практике, для отвода воды с участка, открытый дренаж часто дополняют заглубленными частями. Такая комбинация позволяет грамотно использовать преимущества этих методик с одновременной минимизацией имеющихся недостатков. Более точные выводы можно сделать при изучении параметров конкретного земельного участка. Предварительно рекомендуется собрать следующую информацию (планы, технические характеристики):

К сведению! Полный список необходимых данных будет не сложно сформировать после изучения всей статьи.

Качественный дренаж: что это?

Чтобы верно оценить допустимые инвестиции, необходимо определить перечень решаемых задач. Если не знаете, для чего нужен дренаж, обратите внимание на следующие факты:

Перечисленных данных достаточно, чтобы понять необходимость применения соответствующих защитных мероприятий. Далее приведены сведения о том, как реализовать намеченные планы без лишних трудностей и чрезмерных финансовых затрат.

Эффективный дренаж на дачном участке: самый простой способ убрать избыточную воду

Негативные условия формируют не только весенние паводки и продолжительные ливни. Если под слоем плодородной почвы находится глина, она не пропустит влагу в глубину. При такой геологии обязательно нужна установка эффективного дренажа на дачном участке.

Интенсивный полив также может оказать негативное влияние

Точные требования к системе можно сформулировать после удаления негативных факторов и изучения особенностей эксплуатации.

Типовая дренажная система на участке

Предназначение и особенности отдельных компонентов системы приведены в следующем перечне:

Как сделать дренаж вокруг дома: основные правила и полезные советы

Качественная система в этом месте обеспечивает достаточно быстрое отведение ливневых вод и защищает фундамент.

В простейшем варианте устанавливают лотки по периметру и под водосточными трубами

Недостатки такого решения очевидны:

Специализированный узел для сбора ливневых стоков

Это изделие монтируют так, чтобы решетка была ниже уровня отмостки на несколько миллиметров.

В этом варианте вода поступает непосредственно в систему слива

Все горизонтальные участки трассы делают с уклоном 5° (снижение от 2 до 3 см на каждый метр длины). Для предотвращения механических повреждений применяют подсыпку из песка. Глубину выбирают ниже, чем максимальный уровень промерзания грунта. Соответствующие данные можно взять с карты ниже для своего региона.

В переходных узлах и самых низких участках трассы устанавливают «пескоуловители»

К сведению! В этих устройствах накапливаются механические примеси. Их очищают с применением ручных способов, поэтому при выборе места установки рекомендуется предусмотреть удобный доступ.

Двойная система защиты

На этом рисунке показано, как правильно сделать дренаж вокруг дома с одновременным применением двух методик. Внешний контур создан из перфорированных труб. Их устанавливают ниже уровня опорной части здания на 30-50 см. Чтобы предотвратить проникновения частиц грунта, трассу монтируют в засыпке из щебня, оборачивают геотканью. Внутренний контур изготовлен из лотков. Он объединен с дождеприемниками.

Конструкция в поперечном разрезе

Эта схема поясняет необходимость комплексного подхода при установке системы около здания. Соответствующие работы лучше объединить с установкой утеплителя, облицовки. Поверхность отмостки наклоняют в сторону слива. Данный элемент выполняет часть функций по удалению воды, поэтому его характеристики не менее важны, чем параметры основных компонентов дренажа.

На современном рынке предлагают широкий ассортимент специализированных изделий. С их помощью можно собрать долговечную производительную систему быстро и точно

Преимущества хорошего дренажа дачного участка и реализация планов собственными силами

Общая принципиальная схема

Рисунок поясняет необходимость комплексного рассмотрения ливневых стоков, дренажной системы, формирования рельефа. К этому необходимо добавить данные о ландшафтном проектировании, места высадки разных растений.

Собранные данные помогут уточнить состав оборудования

В низинах, поблизости от искусственных и естественных открытых водоемов устанавливают дополнительные устройства для сбора воды. Если рядом есть песок, их дополняют специализированными уловителями.

Желательно выполнять монтаж дренажной системы участка своевременно, чтобы не усложнять последующее операции по обустройству

Так как предполагается большой масштаб работ, возникает естественное желание сэкономить. С этой целью вместо фабричных труб применяют разнообразные самоделки. Из связанных в пучок прутьев формируют фашины. Их прикрывают мхом для фильтрации механических примесей. Стенки лотков и закрытые водопроводы создают из досок. Роют траншеи под уклоном в нужном направлении, заполняют их строительным мусором, гравием и щебнем.

Перечисленные выше варианты – лишь небольшая часть возможных решений. Но действительная ценность подобных предложений в большинстве случаев невелика. Подручные материалы, например, сами по себе являются источниками загрязнений. Пропущенную через них воду не получится использовать с пользой, для полива растений, мытья автомобиля. Качественное дерево с защитной пропиткой стоит дорого. Дешевое аналогичное сырье не сможет выполнять свои функции более одного сезона. Следует внимательно выполнять сравнительный анализ с фабричными изделиями. Их правильное применение уменьшит проблемы в процессе эксплуатации.

Особенности монтажа системы для защиты гаража

Состояние смотровой ямы при высоком уровне грунтовых вод

В этом варианте отведение по периметру ливневых стоков будет бесполезным занятием. Для решения проблемы необходима качественная гидроизоляция фундамента. Долговечность такой конструкции проще обеспечить с помощью монтажа наружного слоя. Данный пример подтверждает целесообразность проведения геологических изысканий перед строительством.

В обычных ситуациях используют типовые решения, как при создании защитных контуров вокруг жилых зданий.

Такой желоб предотвратит затекание воды под уплотнитель ворот

Следует обратить внимание на то, что площадку перед гаражом часто используют для мойки транспортного средства. В этих стоках будут продукты нефтехимии, средства против наледей, иные агрессивные и вредные соединения. Для задержания таких загрязнений можно установить отдельную накопительную емкость.

Ниже рассказано о том, как сделать дренаж в гараже, если не подходят обычные методики. Можно применить бурение нескольких скважин на глубину до 7-8 метров. Нижнее отверстие устанавливают выше уровня грунтовых вод, в песчаных породах. Вверху – делают засыпку из щебня. Она выполняет функции фильтра и укрепляет стенки ямы.

Для такой глубины применяют специальные компактные инструменты с насадками, мощным электроприводом. Небольшие размеры техники упрощают манипуляции в ограниченном пространстве

Устройство дренажа в подвале дома без ошибок

Если грунтовые воды не поднимаются выше нижней плоскости здания, можно обойтись установкой стандартного слоя гидроизоляции. Дополнительным преимуществом будет песчаный или иной грунт, беспрепятственно пропускающий влагу. Следует удостовериться, что рядом нет открытых водоемов, которые выходят из берегов в период весенних паводков.

Когда благоприятные условия отсутствуют, придется монтировать соответствующую систему. Выясняют, как сделать дренаж погреба, с учетом конкретных геологических и архитектурных особенностей. Но некоторые рекомендации являются универсальными:

Если проблема повышенной влажности выявлена только в процессе эксплуатации, жалко разрушать цветочные клумбы, дорожки, иные сооружения. В этом случае можно установить дренажные трубы внутри помещения. Их прокладка внутри бетонной стяжки будет затруднительна. Такая операция уменьшит проектную прочность силовых элементов здания. Монтаж выше уровня пола уменьшит высоту потолка.

Схема внутренней дренажной системы

К сведению! В такой конструкции контрольные колодцы устанавливают по всем линиям. Необходимо помнить о значительно большей сложности демонтажа по сравнению с трубами в грунте.

В этом проекте эффективность отведения вод увеличена с помощью дополнительных вертикальных компонентов дренажной защиты

Как правильно сделать дренаж в стандартных и сложных условиях

Для сбора необходимых данных можно сделать эскиз «от руки», без обязательного выполнения требований чертежных стандартов

На такой «заготовке» отмечают перепады высот, размеры и расположение отдельных объектов. Эти сведения пригодятся для определения технических параметров системы отвода воды.

Схема дренажа вокруг дома и на участке

Этот чертеж поясняет основные принципы правильного составления конструкторской документации на примере небольшого земельного участка. Указанные отметки высот помогают точно определить направление стока по поверхности, места скопления влаги в грунте. На трассах «стрелками» отмечено направление слива по каждому участку. Автор проекта применил контурную защиту каждого строения. На участке использована традиционная схема монтажа дренажных труб «елочкой».

Важнейшей задачей является правильная установка глубины системы с учетом промерзания грунта в определенной местности. Правильный дренаж вокруг дома и на участке должен быстро удалять талые воды весной. Некоторые проекты такого типа создают исключительно для этого периода года. Если технологические каналы будут забиты льдом, они не смогут выполнить свои функции. Более того, такие образования способны разрушить стенки труб, соединительные и другие компоненты инженерного сооружения.

К сведению! Глубина промерзания уменьшается при высокой пористости грунта, специальной изоляционной оболочки (засыпки). Соответствующее влияние оказывает толщина снежного покрова. Прогнозировать этот параметр точно не получится. Но определенные коррекции можно сделать при очистке участка зимой.

Из приведенных данных понятно, что точное определение возможно только с учетом особенностей конкретной конструкции.

Для примера можно использовать официальные данные, которые приводит производитель специализированных комплектных изделий Softrock

На схеме приведены основные части системы:

Следующие рекомендации данного производителя поясняют, как сделать правильно дренаж на участке с учетом особенностей отдельных типовых объектов:

В типичных монтажных схемах дренажа участка применяют подобные решения

Вместо земли сверху засыпают щебень, чтобы упросить прохождение вод. Альтернативное решение – применение засыпки из пенопластовых гранул в сетках. Допустимо использование таких же изделий, как в системах Softrock, только без вставленной дренажной трубы.

Этот рисунок поясняет особенности проекта на участке с уклоном

Методики осушения участка с высоким уровнем грунтовых вод

Открытые каналы, закрытые лотки, системы удаления ливневых вод рассчитывают и применяют с учетом интенсивности атмосферных осадков. Также принимают во внимание характеристики таяния снегов. На основании полученных данных определяют параметры поверхностного дренажа участка. Но для уточнения технического задания по отношению к грунтовым водам надо определить глубину их залегания. Для этого применяют несколько методик.

Корневая система метельчатой полыни способна проникать в глубину почвы до 6 и более метров, рогозы – до 1 м. Опытный специалист по косвенным биологическим признакам способен собрать нужные данные с высокой точностью. Обычному человеку сделать это сложнее. Однако можно найти соответствующие сведения о растениях в справочниках для обследования собственного участка.

Следующая технология основана на контроле уровня воды в колодце

Понятно, что в этом случае можно использовать метки потемневших от влаги стенок. Широкое отверстие также упрощает визуальный контроль. Однако не все хозяева имеют в своем распоряжении подобные инженерные сооружения. На участке не устанавливают более одного колодца, поэтому не получится точно провести обследование всей площади.

Пробное бурение – единственный точный способ

Эта технология поможет уточнить не только глубину залегания грунтовых вод, но и геологический состав почв на участке. Для выполнения работ можно взять в аренду на необходимое время специализированный комплект, либо нанять профильную бригаду.

После уточнения параметров проблемы, выбирают приемлемое решение.

Качественный поверхностный дренаж участка с высоким уровнем грунтовых вод снизит нагрузки на систему

На этом фото видно, что слив организован в сторону искусственного водоема. Его можно соорудить на участке вместо технической накопительной емкости. Одновременно будут решены практические и дизайнерские задачи.

На участке в глубине почвы – устанавливают дополнительную систему. Ее монтируют ниже уровня грунтовых вод

Правильное создание системы дренажа участка своими руками на глинистых почвах

Как и в предыдущем случае, расчетливые люди предпочитают предварительную проверку для более точной формулировки своих требований. Чтобы выяснить реальную пропускную способность, можно сделать углубление в почве на 50-60 см, небольшой ширины. Его заполняют водой и оставляют на 24 часа. Если после этого остались даже небольшие лужи, понадобится монтаж соответствующей системы.

Дренажная система на участке с глинистой почвой работает с большой нагрузкой, поэтому данный факт надо учитывать при расчете пропускной способности. Для ее создания применяют поверхностные и глубинные компоненты. Перед укладкой труб применяют рыхление дна траншеи. Расстояние между отдельными трассами сбора воды устанавливают не более 8-10 м. После завершения прокладки, следует проверить функциональность системы во время сильного ливня, либо искусственным потоком. Только после коррекции наклонов делают финишную засыпку.

Как решать проблемы при большой глубине дренажа: назначение системы, особенности скважины, важные детали

Выше были подробно рассмотрены вопросы определения оптимальных уровней. По ним устанавливают параметры отдельных частей глубинного дренажа участка своими руками. В любом случае надо помнить об универсальных правилах:

Отдельно следует рассмотреть вертикальные каналы. Их создают на участках для отведения так называемой «верховодки». Этим термином обозначают накопление влаги в полостях на относительно небольшом расстоянии от поверхности. Чтобы ускорить прохождение воды вниз пригодится дренажная скважина. На какую глубину ее лучше делать? Это вопрос надо рассмотреть отдельно.

Ошибкой является углубление до уровня основного водоносного горизонта. Это нарушит качество очистки механизмами природной фильтрации. Следующим критерием являются размеры эффективной области действия дренажной вертикальной системы. Профильные специалисты рекомендуют брать для расчета радиус захвата рабочей области равный глубине отверстия. Используя приведенные данные не сложно установить необходимое для участка количество скважин, места их расположения.

После завершения бурения, надо предотвратить заиливание сооружения. Для этого из прочной геоткани делают соответствующий по размерам отверстия чулок, заполняют его керамзитом. После погружения такого изделия – сверху засыпают грунт, восстанавливают слой дерна. Вместо самоделки можно использовать стандартную дренажную трубу с диаметром от 100 мм и более.

Калькулятор расчета объема ливневых стоков

Как выбрать подходящие дренажные трубы для отвода грунтовых вод

Чтобы купить дренажные трубы для отвода грунтовых вод без ошибок, надо не ошибиться с размером

В гофрированных изделиях достаточно велика разница между внутренним и наружным диаметром. Следует помнить об этом, чтобы правильно рассчитать производительность. Длина, как правило, не превышает 12 метров. Толщину стенок подбирают с учетом нужной прочности. Она определяется не только глубиной залегания, но и параметрами находящихся сверху объектов (строений, транспортных коммуникаций).

Двухслойные конструкции из полиэтилена низкого давления

Такие трубы (для транспортных участков системы) обладают повышенной прочностью. Внутренние гладкие стенки не создают лишние препятствия свободному перемещению жидкости. В стандартной комплектации есть резиновые уплотнители, обеспечивающие герметичность стыков.

Изделия из этого материала отличаются долговечностью, большой механической прочностью. Однако они обладают значительным весом, хрупкостью. Такие особые характеристики создают дополнительные сложности при укладке дренажных труб своими руками. Следует отметить, что замерзшая в сильный мороз вода лишь деформирует пластиковую трубу. Подобное воздействие разрушит керамические стенки.

В этом фабричном комплекте фильтрующий слой создан из кокосовых волокон, закрепленных сеткой

Производитель рекомендует создавать траншеи со свободным расстоянием по 20 см с каждой стороны трубы. Необходимо удалить строительный мусор. Вместо гравия и щебня для подсыпки используют очищенный песок (крупные фракции). Геотекстиль в данном случае не нужен. Но надо помнить об увеличении себестоимости за счет применения растительных волокон.

Плоские трубы из полимеров обладают высокой прочностью

Такие изделия можно устанавливать в меньших траншеях, ближе к поверхности. Они не способны быть каналами для свободного перемещения грызунов.

Переходной элемент для подключения к трассе со стандартным круглым сечением

Приобретение дренажных труб: цены, параметры изделий, предложения рынка

Важно! При выборе трубы для дренажа участка надо проверить наличие соединений, тройников, иных дополнительных деталей в ассортименте магазина, производителя. Следует убедиться в совместимости компонентов, изготовленных разными брендами.

Создание дренажного колодца своими руками

В этом списке приведены отличия разных видов колодцев:

Следующая простая инструкция объясняет, как сделать дренажный колодец своими руками:

Статья по теме:

Как правильно установить и обслуживать бетонный и пластиковый дренажный колодец, цены и дополнительные элементы дренажной системы – ответы на эти и другие вопросы, а также советы и рекомендации специалистов, в нашем материале.

Преимущества и недостатки дренажа участка «под ключ»: цена и другие параметры

Если сложить стоимость труб и расходных материалов, не получится определить точно общие затраты. Для объективности придется добавить транспортные, монтажные, иные сопутствующие расходы. Они возрастают, если предполагается создать сложный дренаж участка. Цена работы в некоторых случаях значительно превосходит инвестиции в комплектующие детали проекта. Ниже приведены расценки на типовые профильные услуги «под ключ»:

К сведению! Когда заказывают дренаж участка, цена за метр определяется индивидуально. На итоговую сумму оказывают разные факторы: состав почвы, уровень грунтовых вод, необходимость сопряжения с «ливневкой».

Дренажная система на участке своими руками: пошаговая инструкция, детальное описание сложных операций

Приведенные выше сведения следует дополнить подробным описанием монтажа системы. Следующая таблица поможет понять, как сделать дренаж вокруг дома своими руками правильно:

Заключение и комментарии

После изучения статьи не трудно сделать вывод о реалистичности создания собственными руками качественной системы дренажа на дачном участке. Самый простой способ, или сложнейшую технологию надо применять только после предварительных расчетов. Пригодится тщательная подготовка проектной документации, изучение актуальных предложений торговых предприятий. Следует правильно оценивать свои силы, при необходимости – поручать отдельные работы сторонним исполнителям. Приведенные в статье сведения помогут получить хороший результат, минимизируют ошибки.

В комментариях – обращайтесь с дополнительными вопросами, приводите примеры собственных удачных решений. Это общение является взаимно выгодным для всех участников.

Дренаж участка своими руками

Дренаж участка – это способ осушения земли от грунтовых вод, что необходимо для сохранения ландшафтного дизайна. Дренаж грунтовых вод на участке рекомендуется делать сразу – во время строительства частного дома или перед началом формирования фундамента в соответствии с составленным и утвержденным планом строения. Большинство владельцев земель предпочитают нанимать бригаду специалистов, у которых имеется специальное оборудование. Но зачастую подобные действия лишние, и зная в точности, как сделать дренаж на участке, можно провести все работы самостоятельно.

Когда нужно выполнять работы

Дренаж садового участка или земли, предназначенной для индивидуального жилищного строительства, проводится не во всех случаях. Владельцы домов просто предпочитают избавиться от лишней воды на территории, к примеру, после дождя или в весеннее время. Более того, дренажная система улучшает «качество» грунта, отчего можно избежать образования плесени в подвале дома и последующей трещины в фундаменте. Но ранее предварительные работы на участке никто не брал во внимание, о чем половина владельцев собственных строений жалели.

Необходимо представить ситуации, когда дренаж вокруг участка необходим в обязательном порядке:

Владельцы земель для строительства домов или хозпостроек должны самостоятельно решить проблему с возможной установкой системы отвода грунтовых вод. Но лучше не пренебрегать этим и сделать дренаж участка грунтовых вод своими руками.

Виды дренажа на садовом участке

Вне зависимости от того, для чего используется земля – для индивидуального жилищного строительства или садового участка – дренажная система может быть следующих видов:

Самым бюджетным вариантом дренажа участка является именно засыпной, поскольку его легко сделать самостоятельно.

Дренаж или ливневка, что выбрать?

Альтернативным решением в самостоятельном облагораживании жилого периметра может стать монтаж ливневки. Ливневка – эта ливневая канализация, которая представляется в виде совокупности водосточных труб с колодцем для накопления влаги. Вода переходит через водосточные трубы в водоприемник, а перед ним установлена сифонная перегородка для очистки жидкости от мусора. Это способствует предотвращению засора и возникновению неприятного запаха.

Основное отличие ливневки от дренажа заключается в принадлежности на территории частного дома. Дренаж участка подходит для зон с высоким уровнем грунтовых вод – система помогает предотвратить подъем уровня, что может нанести урон урожаю или высаженным растениям, в том числе фундаменту. Ливневка – это преимущественно сбор талых воды, а также атмосферных осадков и прочих скоплений. Нередко ливневку объединяют с основной канализацией в доме. Получается, что выбор основывается особенностями участка и дома в целом.

Недостатком выступает сложность самостоятельного монтажа ливневки – без соответствующих знаний и оборудования возвести ее невозможно. Сделать дренаж грунтовых вод участка можно самому возможно, даже при отсутствии специальных знаний. Для этого достаточно выбрать простые системы.

Как обводняется грунт

Чтобы сделать правильный дренаж участка самостоятельно, необходимо предварительно изучить, как обводняется грунт. К обводнению приводят следующие процессы:

В результате обводнение приводит к изменению состава грунта, структуры и физико-механических свойств. Происходит постепенное набухание глинистых грунтов, увеличивается коррозионная активность, отмечается естественное размокание земли с продолжительным осушением или вовсе его отсутствием. В результате трубы для дренажа на поврежденном участке невозможно установить в соответствии с планом.

Куда девать стоки?

Выше уже было сказано, что причиной обводнения грунта может стать неправильный монтаж канализационной системы в доме. Поэтому перед работой необходимо не только составить схему дренажа участка своими руками, но решить, что делать со сточными водами. В данном случае выделяют несколько способов решения проблемы:

Выбор канализационной системы подбирается с учетом особенностей грунта и всего строения в целом.

Как сделать дренаж самостоятельно?

В вопросах, как сделать дренаж на участке своими руками, выбирается зачастую самый простой способ. В данном случае – это выкоп траншей, которые потом будут заполнены грунтом. Технология, как правильно сделать дренаж на участке, представляется следующим образом:

Гравий можно не выкладывать на всю оставшуюся высоту траншеи. Верхним слоем некоторые владельцы кладут почву с участка – выкопанную землю для формирования траншеи.

Что делать с глинистой почвой?

Глинистые почвы способствуют возникновению застоя воды, что негативно сказывается на посадках и сохранности фундамента и дома в целом (весной такие постройки затапливаются). Для борьбы с влагой на таком типе почвы необходимо выстраивать дренаж – поверхностный и заглубленный в комплексе. Зная в точности, как делать дренаж на участке, провести работы можно самостоятельно. При этом следует учесть 3 важных факта в монтаже всей дренажной системы:

Дренаж участка

Владельцы частных домов часто сталкиваются с перенасыщенностью почвы влагой. Избыток воды приводит к потере несущей способности грунта, затоплению приусадебного участка, заболачиванию территории. Эту проблему можно решить если обустроить дренажную систему.

Что такое дренаж?

Дренаж – это система удаления лишней воды с поверхности участка. Поддержание водного баланса в почве обеспечивает комфортные условия проживания в доме: прочный фундамент, сухие пол и стены, долговечность постройки, идеальные грядки.

Грамотно построенная конструкция поможет :

Комплексная дренажная конструкция, включающая подземную и поверхностную системы водоотведения (осушения) нужна не на каждом участке. Поверхностные дренажные канавы, отмостки и водостоки нужно прокладывать всегда независимо от вида грунта и уклона местности. Он поможет избежать сезонных затоплений.

Какие бывают виды?

На выбор вида инженерной конструкции влияют особенности ландшафта, тип почвы, расположение жилых и хозяйственных построек. Существует два основных типа :

Другие разновидности – мембранный и дренажные траншеи без укладки труб

Поверхностная

Простой вид инженерной конструкции. Его основная задача – забрать на себя воду, которая попадает на участок в результате природных осадков. Мелкозаглубленный дренаж имеют разновидности:

Глубинная

Отличается от поверхностного глубиной залегания трубопровода. Такой вариант необходим, когда на территории участка водоносный горизонт располагается близко к поверхности. Бывают такие разновидности:

Пластовый, как разновидность глубинного

Такой способ удобен тем, что можно обойтись без прокладки труб. Вода будет уходить с участка по сети каналов. Рвы выполняются не только по периметру дома, но и всему участку. Они покрываются специальным геотекстильным полотном, засыпаются различными сыпучими продуктами (щебень, грануляция и т.п.)

Можно еще более упростить задачу и создать дренажную систему из открытых канав, которые будут отводить лишнюю воду и станут элементом ландшафтного дизайна. В этом случае траншея выкапывается на глубину не более 1,2 метра. Стенки могут быт как вертикальными, так и скошенными.

Чаще на участке используются отводные канавы закрытого типа. Дренаж без труб устанавливается на местности, где незначительный объем воды. Также причиной выбора закрытой системы осушения без труб может стать очень сложный рельеф местности.

Дренажные мембраны (решетки) для садовых дорожек

Такой вариант удаления излишков влаги считается инновационным. Отлично работает в совместно с другими видами дренажа. Использование мембран дает возможность отвести часть ливневой или талой воды напрямую по поверхности покрытия. А влага, которая проникает внутрь сквозь зазоры, удаляется при помощи мембраны.

Как понять, что дренаж необходим на участке?

Опытные инженеры, строители считают, что дренаж должен быть на участке всегда, как часть общей системы водоотлива, в которую обязательно должны входить водосток и линевка. Основные показания установки дренажа:

Если территория находится на ровной местности отказываться от обустройства дренажной системы не стоит. Чтобы излишние воды уходили, участок должен иметь небольшой уклон. Иначе в период выпадения большого количества осадков или таянии снега вода будет просачиваться в грунт, что может привести к переувлажнению почвы и как следствие к загниванию корневой части насаждений. Сильный уклон участка, способствует быстрому удалению лишней воды, но и приводит к вымыванию верхнего плодородного слоя. Поэтому без устройства дренажа, на местности с большим перепадом высоты, обойтись нельзя.

Если владелец участка продолжает сомневаться в необходимости установки инженерной конструкции, то ему следует провести простой эксперимент. Нужно вырыть яму глубиной 30–40 см на самом возвышенном участке. Если на дне в сухую погоду соберется вода, то необходимо обустраивать дренаж.

Невозможно обойтись без дренажной системы на территории, где присутствует искусственные покрытия: дорожки, выложенные плиткой; заасфальтированные площадки, занимающие большую площадь. Бетонное, асфальтное покрытие будет препятствовать естественному оттоку влаги.

Из каких материалов делают?

Для каждого вида дренажа нужен свой набор элементов. Для устройства точечной и линейной конструкции понадобятся:

1. Лотки водоотводные разных размеров. Разновидности:

Элементы глубинного дренажа:

Как сделать своими руками?

Следует отметить сразу, что устройство дренажной системы – не простая задача. Но с нею можно справиться без привлечения инженеров, геодезистов и других специалистов. Главное выполнять работы последовательно, следуя разработанному проекту.

Специалист выдаст такой комплект документов :

Пошаговое руководство как устроить дренажную траншею закрытого типа без укладки труб:

Количество канав будет зависеть от типа грунта. Если почва глинистая или суглинистая, количество рвов увеличивается, а расстояние между ними уменьшается. Учтите, что грунт может дать небольшую усадку в первый же сезон, поэтому не стоит сразу декорировать этот участок декоративными насаждениями или другим элементами ландшафтного дизайна.

Дренажная система нужна на любом дачном участке. Она защищает территорию от накопления излишней влаги. Необязательно нанимать строительную бригаду для устройства конструкции. С этой задачей вполне реально справиться самостоятельно.

Дренаж участка своими руками

Дренаж дачного участка лучше доверить специалистам, однако, если нет такой возможности, то можно попробовать разобраться во всем самостоятельно. В первую очередь, надо разобрать разновидности дренажа и различные схемы его устройства, а также предназначение. Дренаж просто необходим, потому что эта система защищает дом и участок от избыточной влажности. Если неправильно его установить, то эффект может быть обратным. Это приведет к затоплению и вымыванию почвы.

Дренажная система для дома Для начала, надо разобрать его виды и выяснить особенности работы каждого.

Поверхностный дренаж можно сделать без привлечения мастеров. Это относительно несложная работа.

Глубинный дренаж лучше всего производить еще на этапе постройки дома.

Строение тоже нуждается в защите. Часто бывает так, что поток грунтовых вод проникает в подземные помещения. Вода может затопить погреб, гараж, подземную стоянку или комнату отдыха. Все зависит от того, что находится ниже поверхности земли.

Поверхностный

Поверхностный дренаж участка осуществляется с помощью различных дождеприемников и лотков. Свое название этот вид дренажа получил за то, что вся система располагается на поверхности. Лотки могут успешно справляться с потоками дождевой воды, а также влаги, которая образуется в результате таяния снега.

Поверхностный дренаж бывает двух типов: точечный и линейный.

Нельзя сказать, что один из типов дренажа лучше другого. Часто обе разновидности используются вместе для большей эффективности. Все устройства в системе требуют регулярной очистки, иначе они перестают правильно функционировать. Хорошо организованный водосток служит отлично и справляется со своей задачей.

Точечный

При точечной планировке лотки устанавливаются, в первую очередь, под сточные трубы дома. В противном случае вода будет постоянно попадать на фундамент и на участок.

Неправильная планировка повлечет за собой проникновение влаги в подземные помещения.

Лотки нужно установить так, чтобы они находились под землей. От них придется провести трубы к канализации. Сверху лоток прикрывается решеткой. Это и защитный, и декоративный элемент одновременно. Для очистки лотка надо только поднять решетку и убрать из емкости мусор.

Линейный

Линейная система известна очень давно. Она использовалась еще в Древнем Египте и Вавилоне. Сегодня изменились только используемые материалы, а принцип работы остался прежним.

Дренаж линейного типа Для стока применяют пластиковые или железобетонные лотки. Они оснащены сверху решеткой, которая прикрывает желоб. В системе есть сборщики мусора, которые облегчают процесс ухода за лотками.

Установка таких систем необходима в случаях, когда:

Монтаж стока вод не станет сложной процедурой даже для новичка. Его устройство предельно понятно.

Глубинный

Схема

Траншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Перед обустройством заглубленной системы надо определить, в какую сторону течет вода во время ливней. Именно этот показатель является одним из самых важных.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка. Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

На глинистых почвах

Не все виды почв хорошо пропускают воду. К таковым относятся глинистые. Глинистая почва отличается переизбытком влаги. Из-за этого в корни не поступает нужное количество кислорода. Как результат – растения гибнут. Плотный дерн тоже приводит к кислородному голоданию растений.

При обустройстве дренажной системой небольшого участка, в процессе проектирования необязательно делать расчет. В этом случае необходимо учесть параметры, касающиеся дрен:

Природный рельеф участка с уклоном лучше использовать при устройстве дренажной системы.

Использование рельефа

Укладка в глинистую почву

С наклонным участком легче работать нежели, с равнинным. Это обусловлено хотя бы снижением трудозатрат. Все что нужно – грамотно сочетать открытый и закрытый дренаж.

Глинистая почва плотная и тяжелая, поэтому для улучшения дренажных свойств грунт следует тщательно разрыхлить. В процессе прокладки дрен необходимо обходить места, предназначенные для проезда автомобиля.

На торфяных почвах

На торфяниках уровень залегания грунтовых вод обычно высокий. Из-за этого такие виды почв практически не используют для выращивания растений. В торфяниках корневая система растений попросту сгнивает.

Осушение торфяников позволяет снизить уровень грунтовых вод до 2–2,5 м. Не нужно этого делать, если на вашем участке уже проводилось осушение грунта. Это можно легко определить. На участке проводилось осушение, если на нем не бывает застоев талой воды, а уровень грунтовых вод в паводок не превышает 1,5 м.

Такое встречается только на низинных торфяниках или обработанной кем-то земле. Чаще всего на торфяниках можно наблюдать картину, когда вода находится близко, а весной даже местами не впитывается в землю. Исключением является только жаркое лето, когда уровень грунтовых вод сильно понижается, вследствие чего торф пересыхает и нуждается в поливе. Корни многолетников очень страдают в период оттепели зимой или весной. В такой ситуации со временем гибель растений неизбежна.

Не все так прискорбно. Торфяники можно осушить. Что для этого можно предпринять? Если вода находится на уровне 0,8–1,2 м, то ее избыток вполне можно отвести с участка, например, посадив березы или кусты калины в северо-западной стороне участка или за его пределами. Дело в том, что березы активно собирают влагу на расстоянии 30 м от себя. Так, вы осушите участок, при этом не затенив его этими деревьями.

Если вода находится ближе, то вам придется сделать качественную дренажную систему. Для этого разбейте участок на сектора. При этом дренажные канавы укладываются в уклон места для сбора воды. В нижнем углу участка выкопайте сточный колодец или сделайте искусственный водоем. В него и будет стекать вся лишняя вода с торфяного участка. Если вы решите сделать водосборник в виде колодца, то скапливаемую воду в летнюю засуху можно будет использовать для полива.

Высадите вокруг водоема влаголюбивые плодовые/декоративные культуры.

Две канавы должны проходить по краям земельного участка, поперечные – нужно предусмотреть для качественного осушения торфяника. Например, для 6 соток достаточно сделать 1–2 поперечные канавы. При этом глубина канавы должна достигать порядка 40–50 см. Выкапывая траншею, сбрасывайте верхний слой грунта на края грядок, которые будут обустраиваться впоследствии.

Излишек воды в грунте

В целях безопасности лучше сделать закрытую дренажную систему. Принцип ее монтажа будет описан ниже.

Нельзя, чтобы хоть на малом клочке земли скапливалась вода – талая или дождевая. Если вы обнаружите таковые скопления, то сделайте в таких местах насыпи из грунта и песка, а также плодородной почвы. Рукава дренажной системы должны сходиться к колодцу/водоему.

На торфяниках растения следует выращивать на приподнятых грядках. Если летом торф пересохнет из-за жары, то его будет нужно регулярно и обильно поливать.

В случаях, когда уровень грунтовых вод не удается понизить до уровня 2 м, плодовые деревья на нем будет нужно высаживать на искусственных холмах, имеющих высоту 30–50 см. При этом по мере роста дерева, диаметр холмика придется увеличивать.

Ошибки при обустройстве

Для заболоченного участка

Самая распространенная ошибка при обустройстве дренажной системы заключается в том, что ее устанавливают без должного проектирования. При установке дренажных труб и систем надо, в первую очередь, разобраться в ситуации. При этом необходимо проанализировать сам участок и характер грунтовых вод.

Например, вода очень часто воздействует на фундамент. Чтобы защитить его, проектировать систему дренажа нужно при строительстве дома. В этом случае потребуется установка дополнительного подвала, который будет служить барьером для грунтовых вод. Если проектирование было произведено неправильно, то ситуация может только осложниться. Грунтовые воды будут поступать в подвал и воздействовать на фундамент. В сложных случаях придется обращаться к специалистам.

Видео

Схемы

Эти схемы помогут вам спланировать дренаж участка соответственно требованиям:

Основные ошибки

Ливневая канализация
