Как правильно отрегулировать стеклоочистители на авто
Регулировка правого стеклоочистителя
Всем лета! Надоело мне, что правый (со стороны пассажира) дворник не доезжает до положенного места, оставляя сверху треугольник грязи с подтеком. Так как до ближайшего дилера ехать очень далеко, принято решение самостоятельно попытаться отрегулировать стеклоочиститель. Оказалось ничего сложного:
1. Открываем капот
2. В месте, где крепится дворник, снимаем черные колпачки, под которыми видим гайки
3. Для регулировки нужно открутить ту, которая ближе к середине, но открутить не до конца, а чтобы она осталась на болте.
4. Тянем рукой левый водительский дворник до отметки на лобовом (правый сам двигается к середине)
5. Теперь чтобы выставить нужное положение правого дворника, там где ослабили гайку, тянем основание дворника на себя, чтобы он слетел с шестеренки
6. Рукой тянем правый дворник немного ближе к левому (левый при этом не должен двигаться, если двигается значит не сняли правый с шестеренки)
7. Выбрав оптимальное положение правого стеклоочистителя, затягиваем гайку до упора, закрываем капот, вставляем ключ, проверяем работу дворников. Если так и не доезжает значит нужно еще немного подвинуть, повторив все сначала.
Заметил, что когда брызгаешь омывайкой, или идет дождь, правый дворник чистит на несколько сантиметров дальше, чем по сухому стеклу.
Всем ровных дорог и хорошей погоды!
Ремонт и обслуживание мотора стеклоочистителей. Как выставить начальное положение трапеции дворников относительно редуктора.
Приветствую всех.
Для меня что лето что осень пролетели незаметно, но были достаточно засушливыми, кроме ноября конечно. Именно этот месяц в краснодарском крае частенько радует нас с декабрём постоянной сыростью, туманом и постоянными небольшими осадками в виде дождя..
Именно в этот период у меня отказала система стеклоочистителей, а так как этот узел не терпит отлагательств, решено было чинить на следующий день после поломки.
Характер поломки:
1) Дворники на сухом стекле виснут, медленно двигаются.
2) Скоростной режим превратился в самый медленный.
3) Стеклоочистители останавливаются на середине стекла, при повторном срабатывании уходят вниз, потом опять отрабатывают на выключение только на середине стекла.
Исходя из этого, немножко почитав про всю эту систему, так как лез туда первый раз, решил провести небольшое ТО и настройку нулевого положения.
О том как снимать жабо, как ставить или снимать стеклоочистители рассказывать не буду, не думаю что это очень сложная задача, поэтому предлагаю сразу перейти к делу.
Некоторые выводы, которые были сделаны в процессе демонтажа компонентов механизма:
1) Дворники останавливаются в другом месте из-за того что во время работы прослабла затяжка гайки в месте крепления шарнира трапеции к валу моторчика.
2) Мотор полностью исправен, в якорь я лезть не захотел по той причине что не был уверен в том что соберу обратно щёточный узел, да и какой смысл туда лезть если основная проблема плохой работы стеклоочистителей это недостаток смазки либо её физическое устаревание.
Итак, что имеем при дефектовке редуктора:
Эксплуатация автомобиля
Установка угла щеток стеклоочистителя.
2.21. Проверка состояния, замена щеток и регулировка угла стеклоочистителей
1 На щетках стеклоочистителей со временем накапливается дорожная пленка, снижая эффективность их работы, поэтому щетки следует регулярно промывать в мягком чистящем растворе. Проверка состояния щеток и исходного положения рычага стеклоочистителя 2 Сборки стеклоочистителей со щетками должны регулярно осматриваться. Если осмотр выявил наличие затвердений или трещин на резине щеток, замените щетки. Если при осмотре не обнаружено ничего необычного, намочите ветровое стекло, включите стеклоочистители, дайте им немного поработать, и выключите их. Неравномерный след от щеток на стекле или полоски на чистом стекле указывают на то, что щетки следует заменить. 3 Если щетки недостаточно хорошо очищают ветровое стекло, то возможны следующие причины: При прохождении автомобилем автоматической мойки на ветровое стекло попали частицы воска. Эти частицы могут быть удалены при добавлении в жидкость стеклоомывателя моющего средства, обладающего свойством растворять воск. Наполнение резервуара для жидкости средством для чистки стекол с воскорастворяющими свойствами может существенно улучшить действие стеклоочистителей. Жирорастворяющие чистящие средства не в состоянии полностью очистить стекло. При повреждении щеток, их следует заменить. Угол установки рычагов стеклоочистителей не соответствует необходимому. В ходе работы механизма стеклоочистителей может произойти ослабление крепежных гаек, поэтому их следует проверять и по необходимости подтягивать каждый раз при проверке щеток. Проверка 4 Включите и выключите стеклоочистители, при этом они установятся в исходное положение. 5 Проверьте расстояние между резинкой щетки стеклоочистителя и основанием стекла, которое должно быть 20 мм на ветровом стекле. Проверка и регулировка угла рычага стеклоочистителя
Проверку угла наклона рычага стеклоочистителя необходимо производить при низкой эффективности очистки стекла или если щетки в процессе работы перемещаются неравномерно или вибрируют. Для регулировки требуется специальный инструмент HAZET 4851-1.
Проверка 6 Установите рычаги стеклоочистителя в исходное положение. Для этого смочите ветровое стекло водой. Включите на короткое время стеклоочиститель и остановите его выключателем. 7 Снимите щетку.
12 Проверьте угол установки снова и при необходимости откорректируйте его так, чтобы на шкале было требуемое значение. 13 После этого снимите инструмент, еще раз установите и зафиксируйте его. Снова проверьте угол установки, при необходимости откорректируйте.
А если нет такого прибора?
Регулировка периодичности взмаха дворников
Сразу говорю: сама идея и способ воплощения не мои. Это оттуда: www.semerka.info/node/164.
Но изготовление именно этого изделия, что на фото- моё. Всё работает как надо с первого раза, проблем в монтаже нет, детали легкодоступны. Нужны всего: постоянный резистор на 1,5 кОм (15 руб. за 5 штук, по одному не продают из-за дешевизны), переменный резистор на 20 кОм (наверное около 50 руб.), крутилка на шток переменного резистора (8 рублей), провод около 2 метров (8 руб. за метр), термоусадка или изолента (можно и без них). Итого не более 100 руб. Паяльник, припой, канифоль, электроэнергия, амортизация основных средств 🙂 не в счет.
Для начала надо найти реле, отвечающее за режим дворников. В моем ВАЗ 21214м оно такое:
Прячется оно за пластиковой обшивкой на шпильке, прикрепленной к левой стенке авто, за блоком предохранителей (можно найти по слуху и наощупь: при включении дворников в первый режим оно щелкает, что слышно и чувствуется рукой). Отыскать реле- было самое сложное во всем деле).

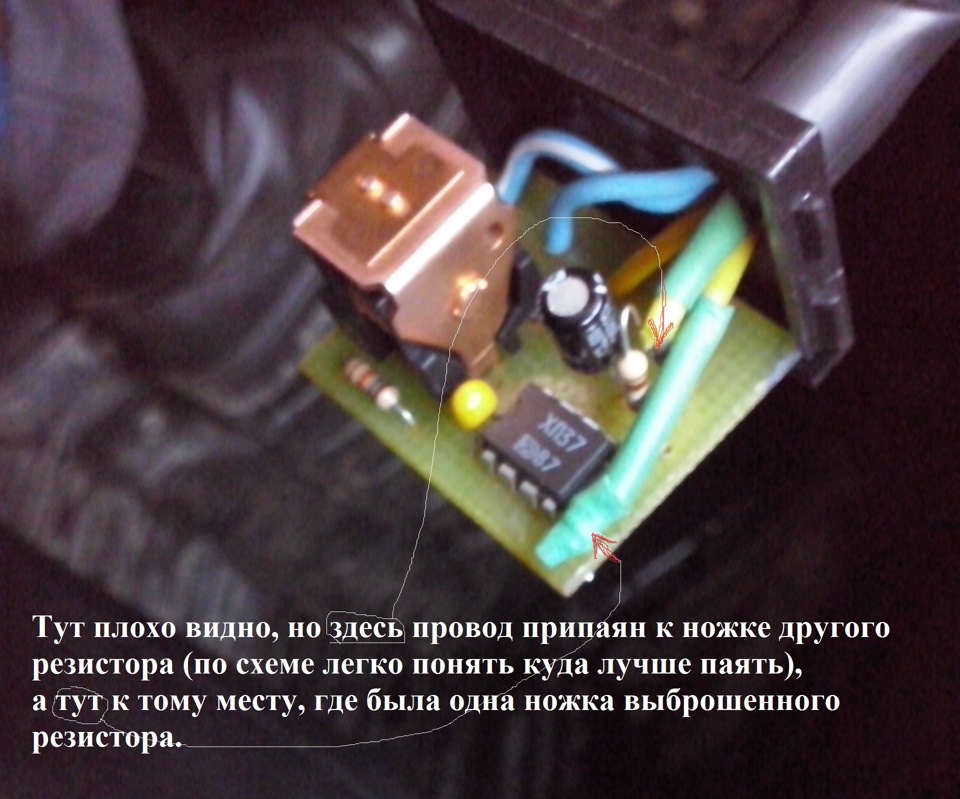

При вскрытии крышки видим следующее:

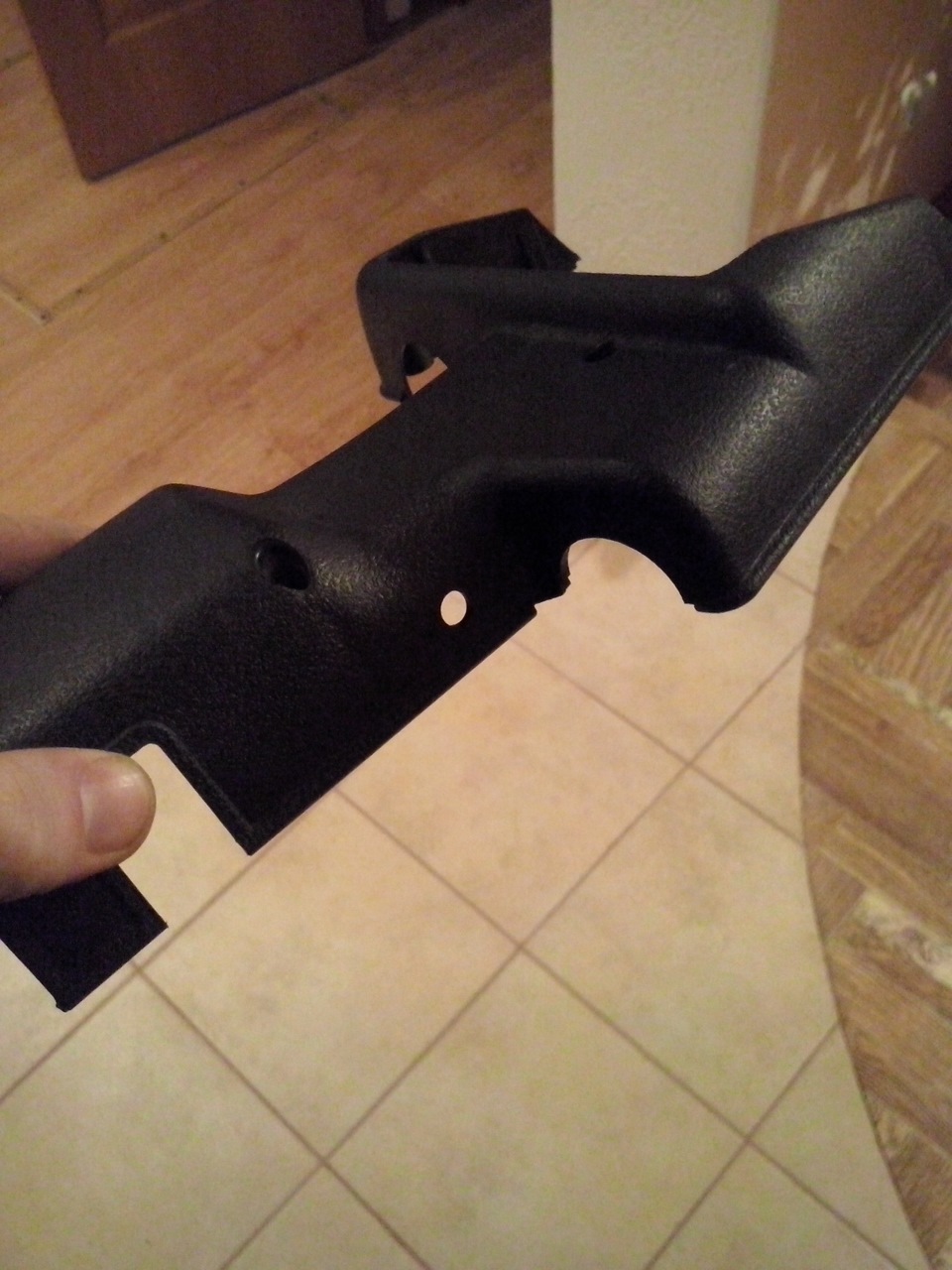

Далее в верхней крышке рулевой колонки я просверлил отверстие под шток переменного резистора:

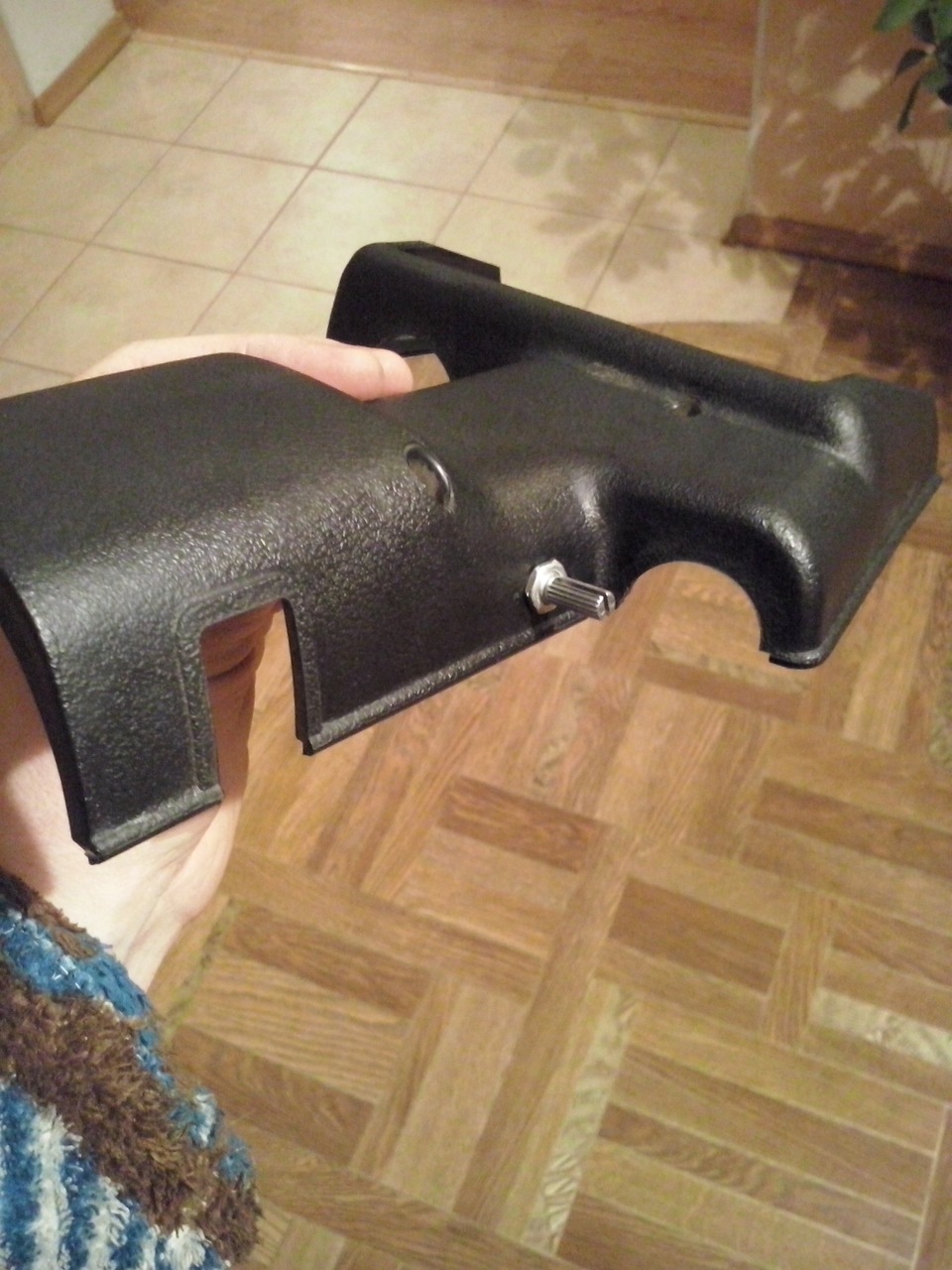

и установил его туда

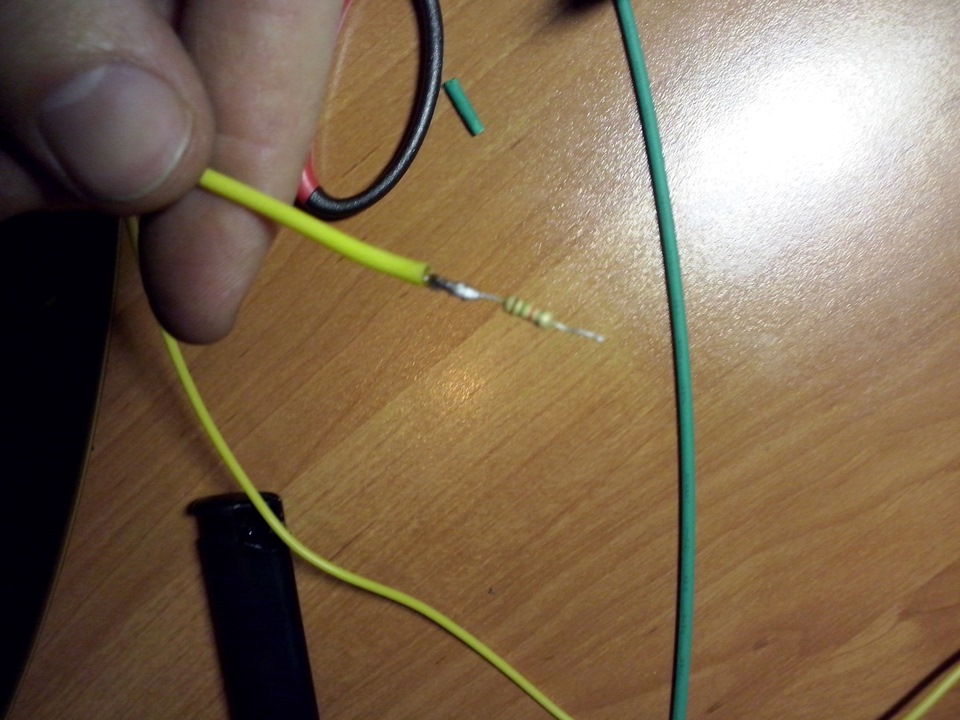

Припаял постоянный резистор на 1,5кОМ одной ножкой к концу одного из свободных проводов
, а воторой ножкой к одному из крайних контактов переменного резистора. Конец второго провода припаиваем к двум оставшимся контактам переменного резистора.

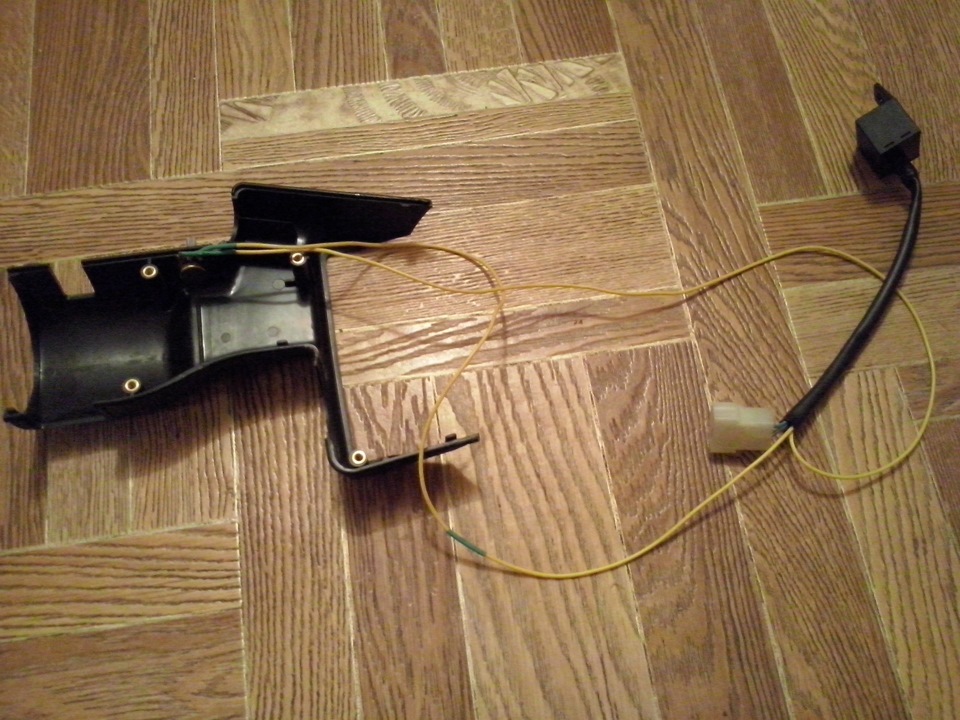

Вот что получается:
Потом все это устанавливаем на авто и регулируем периодичность «уборки территории».
Вот что получилось:
