Как настроить видеорегистратор самостоятельно видеонаблюдение

Как настроить регистратор видеонаблюдения

Для наблюдения за территорией необходимо фиксирующее сигнал устройство и аппарат, способный формировать изображение и записывать его. Удобный метод – установка видеорегистраторов. Такой прибор фиксирует сигнал и записывает его. Правильная настройка видеорегистратора видеонаблюдения обеспечивает такую же эффективность работы, как у стандартной системы слежения. При этом монтаж выполняется куда быстрее.

Особенности видеорегистраторов

Видеорегистратор обнаруживает и фиксирует сигнал, записывает происходящее на жесткий диск

Аппарат представляет собой мини-компьютер, оборудованный устройством ввода. Он регистрирует сигнал, сжимает в необходимый формат и записывает на жесткий диск. Видеорегистратор может работать с несколькими камерами.

Объем памяти устройства намного выше, чем у видеокамеры с картой памяти.

Используют видеорегистраторы, когда важно оперативно реагировать на происходящее на участке и фиксировать наблюдение, чтобы в дальнейшем изучать записи и анализировать.

Процедура установки жесткого диска в видеорегистратор

Можно установить жесткий диск от компьютера

Полученное изображение записывается на жесткий диск. Перед настройкой любой камеры видеонаблюдения сначала нужно убедиться в наличии винчестера или установить его при необходимости. Алгоритм одинаковый для всех моделей.

В видеорегистраторе можно установить обычный винчестер, предназначенный для ПК.

Инструкция по настройке

Схема подключения к ПК

Настройка любой системы видеонаблюдения делится на несколько этапов: физическая организация системы, подключение видеорегистратора, настройка видеокамеры.

Подключение регистратора к компьютеру

Для системы потребуется собственно видеорегистратор, кабели для подключения, блок питания, переходные разъемы и руководство, в котором описано, как подключить и настроить аппарат и камеры видеонаблюдения.

Если все сделано правильно, на экране появляется 4 окна и форма регистрации.

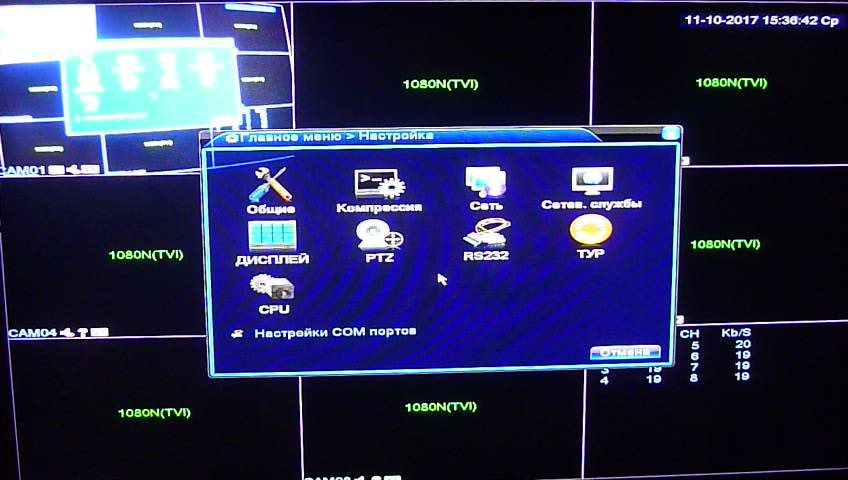

Настройка устройства

Для удаленного видеонаблюдения подключают сервис P2P

Настройка регистратора видеонаблюдения – процедура простая, но требует аккуратности и последовательности.

В итоге на мониторе появляется окно добавления видеокамер. Здесь можно настроить кадр устройство.

Регулировка камеры

Тонкая настройка камеры видеонаблюдения позволяет отрегулировать режим наблюдения: установить фильтры, задать сектор или объект поиска, определить уровень чувствительности.

Нажав на «Следующий шаг», получают меню, в котором настраивают режим записи – постоянно, при фиксации перемещения, по тревоге. Здесь же указывается расписание записи. В нужном канале выбирают настройку режимов видеонаблюдения регистратором и указывают, как камера должна действовать в каждый день недели и в разное время суток. Это позволит существенно сэкономить.

Настройки сохраняют. При надобности выполняют подключение смартфона или других гаджетов.

Варианты подключения

Система видеонаблюдения чаще представляет собой локальную сеть с выходом в интернет. Возможно и прямое подсоединение к интернету.

Локальный

Есть 2 основных варианта: подсоединение к компьютеру, у которого есть 2 сетевые карты, или через сетевой коммутатор. В первом случае действуют так:

Приведенный алгоритм основан на меню ОС Windows XP. В других ОС порядок может быть другим.

Настройка через сетевой коммутатор выполняется так же и отличается только распиновкой коннектора патч-корда.

Сетевой

Этот способ подразумевает установку связи между модемом и видеорегистратором. Модем настраивают предварительно: нужно указать устройству, куда в сети направлять соединение. Если подключение прямое, полученные от провайдера настройки просто вносят в меню «Сеть».

Как настроить видеокамеру и роутер, можно узнать в инструкции.

Возможные неисправности

Большинство поломок устройства связаны со сбоями настроек.

Видеорегистратор – один из способов организовать видеонаблюдение. Он позволяет хранить больше записей, чем видеокамера с картой памяти, и обходится дешевле, чем установка IP-камер и аренда хранения в облаке. Однако уровень безопасности уступает последнему варианту: все данные находятся на жестком диске, который можно просто извлечь из регистратора.

Как правильно подключить видеорегистратор к локальной сети: особенности настройки

При самостоятельной установке системы видеонаблюдения одной из основных проблем, с которой может столкнуться пользователь, является правильная настройка видеорегистратора. В большинстве случаев те бюджетные модели регистраторов, которые обслуживают системы видеонаблюдения до 15-20 камер, имеют сходную структуру операционной оболочки. А меню пользовательских настроек у различных производителей отличается только оформлением (разные пиктограммы и расположение строчек в списке команд).

В этой статье приведена [link_webnavoz]пошаговая инструкция[/link_webnavoz] того, как правильно настроить видеорегистратор для полноценного функционирования системы видеонаблюдения.

ВАЖНО! После первого запуска регистратор предложит отформатировать HDD диск. [link_webnavoz]Нужно выполнить эту операцию[/link_webnavoz], нажав на кнопку ОК.

Прежде всего необходимо:

ВАЖНО! Вход в меню осуществляется нажатием правой кнопки мыши или соответствующей кнопки на пульте дистанционного управления.

Язык программной оболочки

По умолчанию языком программной оболочки регистратора является английский.

Дла настройки языка необходимо выполнить следующие операции:

Основные настройки пользователя

Далее после настройки нужно:

Следующим важным параметром является настройка действий при заполнении HDD диска: «Перезапись» или «Остановка записи». Все изменения осуществляются в соответствующих пунктах меню, найти которые в русском варианте интерфейса не представляет трудностей.

Настройки файлов записи

По умолчанию пункт меню «Запись» настроен на [link_webnavoz]осуществление непрерывной записи[/link_webnavoz] в максимальном качестве на каждый канал. В большинстве случаев такое количество и детализация видеоинформации совершенно излишние.

Для начала, в «Настройках записи» необходимо установить один из режимов:

Как показывает практика, наиболее оптимальными режимами являются «По расписанию» и «По детектору движения». Для первого режима можно установить день недели и временной период суток. Если выбран режим «По детектору движения», то необходимо дополнительно установить длину файла предзаписи.

ВАЖНО! Предзапись – параметр определяющий период времени перед началом действия, с которого будет осуществляться сохранение видеоинформации.

В более продвинутых моделях видеорегистраторов [link_webnavoz]можно настроить[/link_webnavoz] разрешение и скорость (количество кадров в секунду) записи на каждый канал, что дополнительно оптимизирует работу системы.

Программный детектор движения

Настойка детектора движения осуществляется в пункте меню «Тревога» → «Детектор движения». Существует возможность настраивать зону сканирования или приватные зоны для каждой камеры отдельно. А можно задать общие настройки, при этом зоной сканирования будет все пространство обзора видеокамеры.

Так же необходимо определить действия устройства при наступлении тревожных событий (потеря обзора видеокамеры и прекращение подачи сигнала). Все действия (реакции на тревожные события) могут быть выбраны из соответствующих пунктов меню. Как правило, они представляют собой пересылку тревожного сообщения на монитор оператора. Если осуществлено подключение видеорегистратора к интернету через роутер, то на электронную почту посылаются тревожные сообщения.

Подключение к локальной сети

На практике используется несколько вариантов того, как настроить видеорегистратор самостоятельно и подсоединить его к сети офиса для удаленной работы. Наиболее простым способом при наличие на компьютере двух сетевых карт является подключение напрямую.

ВАЖНО! Указанное расположение пунктов [link_webnavoz]меню на компьютере[/link_webnavoz] соответствует ОС Windows XP.

Подключение к локальной сети через сетевой коммутатор

Настройка осуществляется аналогично с предыдущим пунктом, единственное отличие заключается в распиновке коннектора патчкорда (прямой тип соединения). Преимуществом такого способа соединения является возможность работы с видеозаписями с нескольких ПК одновременно на нескольких видеорегистраторах.

При подборе адресов всех устройств одной локальной сети (независимо от того, компьютер это или видеорегистратор) они должны отличаться последними цифрами. К примеру, 198.162.0.100 — ПК1, 198.162.0.110 — ПК2, 198.162.0.201 — ВР1 и т.п.

Помощь в настройке. Перед присвоением очередного ip-адреса убедитесь, что он уникален для данной сети. Для проверки нажимаем «Пуск» и в командной строке набираем cmd. Появится рабочее окно, в которое вводим команду ping (пробел) и проверяемый ip-адрес. Если команда осуществит соединение, то ip-адрес занят и использовать его невозможно.

Интернет соединение через локальную сеть

Настройка видеорегистратора для просмотра через интернет может осуществляться несколькими способами.

Наиболее простой, но при этом самый [link_webnavoz]дорогостоящий вариант — это использование[/link_webnavoz] статического ip-адреса. Его можно получить у провайдера, оплатив соответствующую услугу. Стоит отметить, что многие региональные провайдеры не предоставляют подобных услуг. Получить статический выделенный IP-адрес, необходимо прописав его в соответствующих пунктах меню видеорегистратора, а затем осуществить проброс портов с роутера.

Использование витой пары

Проброс портов осуществляется в такой последовательности:

Присвоение регистратору адреса

Web-интерфейс и преимущества его использования

Используя сетевые настройки и операционную оболочку регистратора, можно осуществить работу с устройством через web-интерфейс. Такой метод имеет свои достоинства и недостатки.

К основным преимуществам можно отнести отсутствие необходимости в специальной программе для видеорегистратора.

Недостатков существенно больше, основными из них являются:

Установка IP-адреса на ПК

Использование специального программного обеспечения

Многие производители разработали и установили специальные облачные сервисы, которые работают только с видеорегистраторами конкретной компании. А сторонние разработчики выпускают коммерческие программы, которые могут функционировать с устройствами от различных производителей. Как правило, такое программное обеспечение является весьма дорогостоящим. В противном случае на него налагаются существенные ограничения относительно функциональных возможностей и периоду использования.

Настройка видеорегистратора видеонаблюдения

При подключении системы видеонаблюдения может возникнуть сложность – настройка регистратора.

Как правило бюджетные модели (до 20 камер) имеют похожий интерфейс, поэтому настройку видеорегистратора рассмотрим на примере RVi IPN16/8-4K V.2.

Прежде чем настраивать регистратор нужно установить жесткий диск.

Устанавливаем жесткий диск

При установке HDD диска необходимо разобрать корпус регистратора.

Алгоритм действий следующий:

Настройка конфигурации

Прежде чем перейти к настройке конфигурации необходимо подключить регистратор к локальной сети.

Все устройства подключаем к коммутатору через сетевой провод rj45 (витая пара).

В RVi IPN16/8-4K V.2, есть программа быстрой конфигурации. Запускаем «ConfigTool».

Выбираем один из IP-адресов в списке устройств.

Далее попадаем в веб-интерфейс регистратора, необходимо ввести данные аутентификации. По умолчанию логин: admin пароль: admin.

ВАЖНО! Все устройства системы видеонаблюдения (на схеме выше) должны быть в одной сети.

Для этого назначаем по очереди ip-адрес и маску подсети.

Регистратор: ip-address 192.168.12.204 маска подсети: 255.255.255.0.

IP-камера: ip-address 192.168.12.203 маска подсети: 255.255.255.0.

Компьютер: ip-address 192.168.12.202 маска подсети: 255.255.255.0.

После авторизации можно будет поменять сетевые параметры.

Веб-интерфейс

Обычно видеорегистраторы поддерживают управление двумя способами:

Открываем интернет explorer, вводим в адресную строку IP-адрес видеорегистратора. В нашем примере это будет 192.168.12.204.

При первом подключении появится сообщение с предложением установить компонент ActiveX. Нажимаем “ОК”.

Для первичной конфигурации нам нужно три вещи:

В данном меню можно задать три вида записи:

После того, как все манипуляции сделаны, можно нажать на кнопку “Сохр.”

Видеонаблюдение своими руками. Часть 4. Настройка программного обеспечения

Читайте также другие статьи из цикла «Видеонаблюдение своими руками»:

Заключительным этапом установки системы видеонаблюдения является настройка программного обеспечения для реализации корректной работы всех необходимых функций. В этой статье мы рассмотрим принцип настройки программного обеспечения на примере аналоговой системы видеонаблюдения (видеорегистратор SpezVision HQ-9604 P):

После монтажа и подсоединения всех видеокамер и подачи питания происходит первый запуск регистратора. Для входа в систему, необходимо ввести заводские логин/пароль, которые отличаются в зависимости от производителя и модели устройства записи. В регистраторе HQ-9604 P присутствует быстрое меню (для доступа к которому нужно нажать правую кнопку мыши) и основное меню. Главное меню состоит из настроек: «Монитор», «Запись», «Сеть», «Устройства», «Система»:

Настройка записи и отображения

Для настроек отображения необходимо перейти на вкладку «Монитор».

Во вкладке «Экран» настраивается:

Во вкладке «Дата/Время» и «Язык» настраивается отображение даты и времени соответственно, а так же включение/выключение синхронизации регистратора с NTP-сервером.

Для входа в настройки записи необходимо открыть вкладку «Запись».

Здесь мы настраиваем:

Для настройки расписания необходимо открыть вкладку «Расписание» (данная функция доступна не у всех производителей):

Настройка сети

Для настройки сети необходимо открыть вкладку «Сеть». На вкладке «Тип сети» можно выбрать 3 режима работы сети: Статический IP, DHCP, PPPoE. Настройки должны выглядеть так, как указано на рисунках. Для Статического IP адреса необходимо вручную задать регистратору IP-адрес в соответствии с параметрами вашей сети: подсеть, маска сети и шлюз.

Для настройки 3G-модема необходимо открыть вкладку «3G».

Здесь нужно выбрать:

После ввода всех необходимых параметров, нажмите кнопку «Соединить», для установки соединения с 3G-модемом. После удачного соединения, в поле появится IP-адрес регистратора.

Для настройки просмотра с мобильных устройств необходимо открыть вкладку «Мобильная сеть». Для настройки уведомлений на почту вкладку «E-mail».

Управление видеорегистратором через WEB-интерфейс

Для доступа к регистратору через браузер необходимо:

В адресной строке браузера необходимо ввести адрес регистратора, в соответствии с предустановленными настройками сети. В открывшемся диалоговом окне необходимо разрешить установку элемента ActiveX, для запуска приложения. В зависимости от типа сети можно выбрать: Интернет, LAN (локальная сеть). После ввода всех параметров, для входа в систему необходимо нажать «Вход», для сброса введенных параметров, необходимо нажать «Сброс».

Параметры и настройки различных регистраторов схожи между собой, хотя и отличаются по различным параметрам. Если у вас возникли какие-либо вопросы при настройке программного обеспечения, ознакомьтесь с подробной инструкцией, которая идет в комплекте к регистратору.

Основные настройки IP видеорегистраторов при вводе в эксплуатацию ⁠ ⁠

Это мой семнадцатый пост, являюсь специалистом по видеонаблюдению и веду портал vcctv.ru

Не призываю чётко следовать тому как я ниже укажу типовую настройку IP видеорегистратора. Но для новичков и для ориентира, чтобы «не забыть» что-то настроить, пойдёт однозначно. Данное описание относится к вводу в эксплутацию IP видеорегистратора.

Рассмотрим на примере настройки IP видеорегистратора RVi.

Ваш видеорегистратор уже подключен к сети и вы знаете его ip адрес. IP адрес видеорегистратора можно настроить, подключив его к монитору и с помощью мышки зайти в настройки сети и там уже его посмотреть либо прописать нужный вам. После на компьютере запускаете браузер Internet Explorer (да именно под этот браузер все производители затачивают своё программное обеспечение) и пишите ip адрес видеорегистратора. Появится запрос на установку плагина для браузера, устанавливаете и залогиниваетесь в панель управления видеорегистратора.

Первым делом заходите в настройки («Задать») и подключаете ip камеры к видеорегистратору.

Настраиваете при необходимости сеть.

В случае, если планируете использовать P2P (удаленное подключение к видеорегистратору с телефона), то включаете. О моем отношении к P2P уже писал. Решение как настроить удаленный доступ без P2P. А если у вас публичный статический ip адрес то вам сюда.

Данные настройки как правило по умолчанию уже есть, но обязательно проверяете.

Обязательно настраиваете время на видеорегистраторе. Это очень важный момент при просмотре видеозаписей.

Меняете пароль администратора. При необходимости создаёте дополнительные учётные записи.

Если видеорегистратор подключен к монитору или телевизору, то настраиваете комфортное разрешение и при необходимости отключаете помощника.

Настраиваете автоматическую перезагрузку.

Далее вы настраиваете тип записи постоянно или по движению. Пожалуй из базовых настроек всё. Буду рад ответить на ваши вопросы. Возможно кто-то своим опытом поделится в базовых настройках. Удачи!

Типовая настройка видеорегистраторов систем наблюдения

Типовая настройка видеорегистраторов систем наблюдения

При самостоятельной установке системы видеонаблюдения, как правило главной проблемой является настройка видеорегистратора.

Сразу отметим, что многие пользователи считают, что без регистратора можно обойтись, используя вместо него обычный компьютер. Это не так. Регистраторы комплектуются специальными жесткими дисками, которые не только имеют больший объем памяти, чем обычные HDD для ПК, но и предназначены для непрерывного ведения видеосъемки постоянно и круглосуточно.

Кроме этого, диски для регистратора могут поддерживать по несколько потоков записи и чтения видеоданных, что не в состоянии делать традиционные жесткие диски.

Да и вся начинка видеорегистратора предназначена для длительной и бесперебойной работы. Кроме того, большинство моделей регистраторов, которые представлены на рынке, изначально имеют встроенную поддержку разнообразных сервисов DDNS. Это позволяет вести удаленный просмотр видео с камер онлайн в режиме реального времени при подключении видеорегистратора напрямую к Интернету.

В зависимости от вашей конкретной модели регистратора в него можно установить один или несколько жестких дисков. Лучше всего использовать HDD со скоростью 7200 оборотов в минуту и выше. Объем памяти может быть разным от 100 гигабайт до 10 терабайт, все зависит от того, какой объем видеоинформации будет храниться в архиве записей.

Чтобы установить диск в регистратор, нужно открутить крепления и снять крышку. На места размещения дисков устанавливаются HDD, надежно фиксируя их винтами, после чего подключаются кабеля питания и видеоданных. После чего крышка ставится на место. Так что ничего сложного в этом нет.

остается лишь подключить компьютерную мышь и а монитор через соответствующий шнур и VGA разъем. Если диск ставится впервые обязательно сделайте его форматирование

Для каждого регистратора фирма производитель выпускает собственное программное обеспечение. Для работы с ним необходимо ввести пароль и логин, чтобы попасть в меню настроек.

Большинство регистраторов, обладают похожей структурой своей операционной оболочки, однако меню настроек может отличаться как своим интерфейсом, так и некоторыми функциями. Но в общем и целом принцип настройки видеорегистраторов один и тот же.

После установки ПО на жесткий диск и его инсталляции вы попадете в меню регистратора. Здесь первым делом выберите нужный вам язык, т.к. в настройках по умолчанию обычно используется английский язык.

После входа в главное меню вам откроется окно авторизации, где потребуется ввести логин и пароль. Как правило, пользователем выступает «admin», а в качестве пароля часто по умолчанию используется «admin», «0000», «1111» или его вообще может не быть, тут все зависит от производителя. Какой именно пароль у вашего устройства написано в прилагаемой инструкции к регистратору или на сайте производителя. В интернете также есть множество сайтов, где приводятся данные для видеорегистраторов разных производителей.

В меню системных настроек необходимо выбрать пункт «General» («Общие») и найти вкладку «Language» («Язык»). После чего появится список языков, где можно выбрать русский и подтвердить свой выбор, чтобы настройки языка изменились. После чего обязательно перезагрузите регистратор, чтобы изменить язык.

После перезагрузки снова повторите шаги для входа в меню и установите текущие дату и время. Для этого зайдите в общие настройки и выберите ваш часовой пояс, точное время, дату и ее формат.

В меню настройки HDD можно выбрать действие в случае заполнения жесткого диска. Тут обычно всего два пункта меню: остановка записи или перезапись.

В первом случае запись видео будет остановлена и вы сможете удалить старые файлы из архива, чтобы освободить память. Во втором случае вы включите опцию цикличной видеозаписи, когда при заполнении диска будут автоматически стираться старые файлы и на их место писаться новые

Также для жесткого диска нужно установить режим работы. Их несколько, а именно:

Включение режима «чтение/запись» обязательно, иначе видеозапись попросту не будет осуществляться.

После настройки HDD вновь нажмите на кнопку «Выполнить» и перезагрузите видеорегистратор, чтобы выбранные пункты начали работать.

Следующим шагом является настройка видеозаписи. Здесь как всегда нужно войти в основное меню программы и перейти в раздел «Запись».

По умолчанию запись ведется в постоянном режиме и максимальном качестве с каждой видеокамеры, установленной в вашей систем видеонаблюдения. Эти параметры можно изменить. Для этого существует несколько вкладок:

Лучше всего использовать второй или третий режим. Правда если у камер нет детектора движения, третий пункт меню отпадает. Если же есть, то советуем установить так называемую длину предзаписи, т.е. отрезок времени перед обнаружением движения, с которого включается запись события.

В меню «Запись» также можно выбрать качество записи, применяемый кодек сжатия, включение аудиозаписи, если ваши камеры оборудованы микрофонами. Во многих регистраторах также можно выбрать разрешение видео и скорость записи.

Если ваши камеры оборудованы детекторами движения, то их работу можно настроить. Для этого в главном меню переходим в раздел «Тревога», а затем во вкладку «Детектор движения», где можно настроить зону слежения для каждой из видеокамер отдельно или же задать общие для всех параметры.

Для выбора зон детекции на экране монитора появится сетка, где можно выделить определенные квадраты, включая детекцию нужной вам зоны.

Также в меню «Тревога» можно выбрать, как будет действовать регистратор, при получении сигнала тревоги. Обычно такой сигнал поступает при обнаружении движения в зоне обзора камеры, при исчезновении, потери обзора камеры, потери связи с жестким диском регистратора или возникновения ошибки, при заполнении диска и т.д.

При этом видеорегистратор отправит сообщения о тревоге оператору на видеомонитор. Также сообщение может быть направлено на электронную почту или мобильное устройство.

Для PTZ камер в этом разделе можно также настроить движение камер по вертикали и горизонтали и масштабирование изображения.

Если у вас цифровая система видеонаблюдения, то также необходимо настроить сетевой интерфейс для подключения к локальной сети. Это можно выполнить двумя способами либо нпрямую с помощью двух сетевых карт компьютера, либо с помощью сетевого коммутатора.

Настроить работу видеорегистратора можно можно также двумя способами либо самой операционной оболочкой устройства и веб-интерфейсомлибо при помощи облачного сервиса.

В первом случае вам не не нужны специальные программы, но возможности в управлении регистратором будут ограничены, так как не все функции будут доступны.

Если использовать облачный сервис, то следует знать, что каждый видеорегистратор работает лишь с облаком, созданным производителем вашего оборудования. Другие облачные сервисы будут недоступны. Есть, конечно облака, работающие с устройствами различных производителей. Но их стоимость достаточно высокая.

В главном меню настройки видеорегистратора есть есть и другие меню, где можно настроить различные функции данного оборудования. Все зависит от модели вашего регистратора и его возможностей. Основные же настройки мы рассмотрели.

В заключение отметим самое важное. При настройках регистратора сразу озаботьтесь сменой логина и пароля. Если вы оставите заводские настройки, то считайте, что вашей системой видеонаблюдения сможет воспользоваться каждый человек, задавшийся этой целью. Вам оно надо?

Если настроить меню регистратора у вас самостоятельно не получается, обратитесь к специалистам.

Наша компания «Запишем всё» с 2010 года занимается проектированием, монтажом и обслуживанием систем видеонаблюдения в Москве и Подмосковье. Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!

Подключить и настроить регистратор для видеонаблюдения: 7 советов

Подключение и правильная настройка регистратора для видеонаблюдения позволит удалённо наблюдать за происходящим через камеры видеонаблюдения, управлять всеми функция видеокамер, иметь удалённый доступ к архиву видеозаписей. О том, как правильно это всё подключить и настроить, пойдёт речь в этой статье.

Функции видеорегистратора

Прежде чем покупать себе регистратор для видеонаблюдения, необходимо разобраться в его функционале, возможностях. Ведь зная все характеристики устройства, можно подобрать для себя именно тот видеорегистратор, функционал которого будет востребован на полную. Тем самым, удастся избежать ненужных трат за невостребованные функции.

Функции видеорегистратора

В зависимости от модели видеорегистратора, данные устройства могут иметь следующие функции:

Основные функции DVR видеорегистратора

Основные функции NVR видеорегистратора

NVR видеорегистратор имеет те же функции, что и DVR регистратор, только с некоторыми дополнениями.

Вспомогательные функции видеорегистратора

Как настроить видеорегистратор

Для того, чтобы подключить и настроить видеорегистратор, необходимо придерживаться следующих рекомендаций:

Камеры видеонаблюдения

Камеры устанавливаются согласно плану охраняемой территории, выставляются углы обзора, необходимое количество камер. Для поворотных PTZ камер настройку можно произвести самостоятельно с поста управления, т.е. непосредственно с видеорегистратора.

Вход в меню видеорегистратора

Перед использованием регистратора, необходимо установить жёсткий диск, устройство предложит его отформатировать. Делать это обязательно! В некоторых моделях устройство отформатирует диск автоматически.

Большинство видеорегистраторов имеют похожее меню, поэтому рекомендации по настройке прибора носят рекомендательный характер.

Итак, вход в меню осуществляется правой кнопкой мыши:

Регистрация

На экране, среди прочего, должна отобразиться строка «Main Menu». Далее следует указать имя пользователя и пароль. Эта информация должна быть указана в инструкции к описанию устройства, если такой информации нет, скорее всего это: имя пользователя (user name) «admin», и пароль (password) «1111» или «0000». После авторизации, пароль и имя пользователя можно изменить.

Выбор языка

Высока вероятность того, что меню будет на английском языке. После авторизации, находим строку «General». Нажав на кнопку «General», появится кнопка «Language». После нажатия предлагается выбор языка.

Общие настройки

В этом подменю предлагается выбрать часовой пояс, дату, время.

Настройка записи жёсткого диска

Настройка действия видеорегистратора при заполнении жёсткого диска (HDD). На выбор будут представлены следующие варианты:

Подключение кабелей

Настройка записи

На выбор будут представлены следующие варианты:
1. Непрерывно.
2. По расписанию.
3. По детектору движения/звука и т.д. Словом, от каких-либо датчиков если такие имеются.
4. В ручную.

Подключить камеру к регистратору

Для подключения камеры видеонаблюдения, будь-то IP камера, или аналоговая, видеорегистратор должен быть уже настроен в соответствии с инструкцией по подключению.

Подключить IP камеру

Подключить аналоговую камеру

Как подключить видеорегистратор к телевизору (монитору)

Для подключения телевизора, либо монитора к видеорегистратору, могут понадобиться следующие кабели:

Какой именно кабель будет необходим, зависит от самого видеорегистратора и телевизора (монитора). Также бывают случаи, когда определённого кабеля нет в наличии, или даже такой не существует, тогда на выручку может прийти переходник с одного разъёма, на другой. Например, переходник с RCA («банан», «тюльпан») на BNC (выглядит как штекер для ТВ антенны).

Далее, один конец кабеля вставляется в разъём на задней панели видеорегистратора, другой разъём, соответственно, в разъём телевизора или монитора.

Не все кабеля способны передавать видео и аудио сигнал по одному каналу, поэтому может возникнуть ситуация, когда понадобиться дополнительный кабель для передачи аудио. Аудио кабели подключаются по цветам и соединяют аудиовход одного устройства с аудиовыходом другого.

Настройка телевизора (монитора)

После того, как все кабели подключены согласно инструкции, необходимо настроить телевизор (монитор). Для этого необходимо выполнить следующие шаги:

Как подключить видеорегистратор к компьютеру

Видеорегистраторы NVR не требуется подключать к компьютеру, поскольку они по своему определению предназначены для работы и передачи данных в интернете. NVR регистраторы работают с IP камерами напрямую, те в свою очередь подключаются к регистратору с помощью UTP (unshielded twisted pair, в переводе с англ. неэкранированная витая пара) или с помощью Wi-Fi.

Видеорегистраторы DVR могут подключаться к компьютеру. Делятся DVR регистраторы на:

Подключение регистратора PC-based DVR к компьютеру

В данном случае, компьютер используется в качестве сервера системы видеонаблюдения. Видеорегистратор PC-based DVR представляет собой плату видеозахвата, которую необходимо установить в свободный разъём материнской платы (в паспорте платы видеозахвата должно быть указано, с какими слотами совместима карта).

Сама плата должна соответствовать следующим параметрам:

В случае использования персонального компьютера для одной-двух камер видеонаблюдения, возможно применение компьютера, работающего на любой версии Windows, даже с небольшим объёмом оперативной памяти.

Для большего количества камер потребуется производительный процессор, объём оперативной памяти минимум 2 Гб, а также высокоскоростной жёсткий диск на 320-500 Гб. Недостаточный объём оперативной памяти приводит к «зависанию» изображения.

Подключаются аналоговые камеры к плате видеозахвата при помощи кабелей, которые обычно идут в комплекте с оборудованием для видеонаблюдения или с помощью разветвителя BNC-SVGA, такой способ позволяет подключить до 8 камер видеонаблюдения на один разъём платы. В свою очередь, плата видеозахвата должна комплектоваться установочным диском с комплектом необходимых драйверов для обеспечения совместимости устройств. Помимо драйверов, установочный диск должен иметь установочную программу, позволяющую управлять функциями видеонаблюдения, таких, как:

Система PC-based DVR должна быть надёжной и защищённой от таких факторов как:

Подключение регистратора Stand-Alone DVR к компьютеру

Регистратор такого типа представляет собой самостоятельное устройство, способное на следующие действия:

Подключить регистратор Stand-Alon DVR к компьютеру можно с помощью специальных кабелей. На задней панели регистратора находится разъём «NET», через который происходит подключение регистратора и ПК. Но так как этот разъём в корпусе ПК единственный, и он занят соединением с интернетом, потребуется ещё одна сетевая карта, которая вставляется в свободный слот материнской платы и соединяется с помощью патч-корда с видеорегистратором. Далее потребуются настройки сетевой карты.

Настройка сетевой карты для видеорегистратора

Шаги настройки сетевой карты могут отличаться в зависимости от установленной на компьютере версии Windows. После соединения регистратора с ПК, на компьютере необходимо выполнить следующие действия:

Настройка видеорегистратора

Как подключить видеорегистратор к интернету

После того, как выполнены все действия по подключению видеорегистратора и камер видеонаблюдения, можно подключить систему видеонаблюдения к сети интернет, что даёт возможность удалённо наблюдать за происходящим и управлять системой видеонаблюдения.

Скорость передачи данных

При подключении системы видеонаблюдения к сети интернет, обязательно нужно учитывать скорость передачи данных, поскольку при скорости менее 2 Мбит/сек изображение может «тормозить», т.е. зависать, искажаться. Качество изображения напрямую зависит от скорости трафика.

Как подключить видеорегистратор к интернету (роутеру)

Для удалённого доступа к видеоархиву, управлению, просмотра видео в режиме реального времени потребуется настроить видеорегистратор и сам роутер. Настройка происходит в два этапа:

Настройка видеорегистратора для удалённого доступа

После вышеперечисленных действий ввести следующие значения:

Адрес шлюза, должен соответствовать настройкам маршрутизатора (роутера), который будет подключен к регистратору. У различных производителей роутеров эти данные могут отличаться. Чтобы узнать эти параметры, достаточно зайти в меню настройки. Все данные роутера и видеорегистратора будут идентичными, кроме IP-адреса.

Настройка роутера для видеорегистратора

После выполнения вышеперечисленных действий необходимо открыть браузер и в адресную строку прописать IP регистратора. Должно открыться меню устройства.

Настройка удалённого доступа к видеорегистратору

Подключить видеорегистратор к облаку

Рекомендуется приобретать готовый комплект видео наблюдения с возможностью подключения к облачному сервису. Такой подход гарантированно позволит успешно использовать все функции видеорегистратора, камеры видеонаблюдения и облачного хранилища. Но часто возникают ситуации, когда потребность в облачном хранилище возникает спустя какое-то время, и система видеонаблюдения собрана из разных комплектующих разных фирм производителей. Можно организовать удалённое подключение к «облаку» следующим способом:

Подключить телефон к видеорегистратору

Для подключения к видеорегистратору с помощью P2P, необходимо активировать этот режим на видеорегистраторе. Для этого нужно:

Программы для видеорегистратора

По завершению настройки видеорегистратора и роутера, необходимо будет установить программное обеспечение для просмотра видео. С помощью ПО открываются разные возможности для записи видео, фото, просмотра архива, возможность взаимодействия с датчиками движения и многое другое. Далее будут рассмотрены некоторые из них.

Как сделать основные настройки регистратора видеонаблюдения.

В нашем гаражном кооперативе решили установить систему видеонаблюдения. Применили бюджетный вариант системы из 8 видеокамер, регистратор DVR, монитор. Я настраивал видеорегистратор и всю систему. Ничего особо сложного здесь нет, я думаю каждый может установить себе в доме, квартире, на даче и т.д. Большинство видеорегистаторов идет с одинаковым программным обеспечением, поэтому принцип настройки подойдет для многих регистраторов разных производителей.
В этом видео даны основные настройки регистратора. Может кому то это пригодится на практике.
Подробней можно посмотреть в видео

Сначала устанавливаем жесткий диск. Форматируем(или при первом включении автоматически регистратор форматирует его сам). Далее производим первичные настройки видеорегистратора( кому то может их будет достаточно).

Метки: видеонаблюдение, своими руками

Комментарии 131

Да вы — Левша, однако! Если вы еще и телевизор настроить можете, да компьютер включать умеете, то тоже хорошо было бы видео снять!

Название второй компании радует))

Скажи, если включить регистратор без жёсткого диска, он будет, что либо показывать? Просто валяется какой то и не пойму неисправен, или нет, чтоб зря не покупать жёсткий диск.

Будет работать все кроме записи

Понял. Значит неисправен)

Есть модели видеорегистраторов которые без жёсткого диска не запускаются.

О, погуглю тогда, спасибо

Скажи, если включить регистратор без жёсткого диска, он будет, что либо показывать? Просто валяется какой то и не пойму неисправен, или нет, чтоб зря не покупать жёсткий диск.

Тут ещё один момент есть. Если рег очень древний он может не поддерживать тви и ахд, рекомендую это тоже уточнить. А обычные аналоговые камеры уже музейный экспонат

Hdtvi и ahd это относительно новые форматы (смесь аналога и цифры). Если камеры этих форматов (может по каким-то причинам уже установлены или куплены), а регистратор очень старый, он может не поддерживать их. У меня на практике был такой случай. Человек сам все сделать решил, набрал на авито не совместимого оборудования, а оно не заработало. Пришлось регистратор другой ставить

Понял, спасибо! Не, там аналог всё, старенькое)

Не за что. Ну я так, на всякий случай — предупрежден значит вооружен)

Берем вечно hikvision
Как аналог так ip
Цена/качество вполне

Поддержу. У меня дома такой стоит на 4 канала, 4 год работает, как часы.

Мы работаем по установке видеонаблюдения )
Пробовали много разных
Но уже год третий только hikvision

Присоединяюсь. Хик есть хик. Все чётко работает и без нареканий. В связки с трассир вообще песня

Мы работаем по установке видеонаблюдения )
Пробовали много разных
Но уже год третий только hikvision

Во, вопрос. А как в ivms 4200 сделать, чтобы видел он писал постоянно, а по движению были метки какие-то что-ли.

А у вас выбор не велик, в настройках постоянную запись, либо по движению

Так же на рег.хик есть тревожные выходы

Так вот и я с тем-же столкнулся. Начальник хочет непрерывную запись. А на непрерывной записи что-то найти нереально…

Во, вопрос. А как в ivms 4200 сделать, чтобы видел он писал постоянно, а по движению были метки какие-то что-ли.

Включите запись по расписанию и задайте в нем на каждый день с 0:00 по 23:59 непрерывную запись, затем включите в модуле Event manager детектор движения на нужных каналах и поставьте флажок записи при появлении движения в этих каналах.

Мы работаем по установке видеонаблюдения )
Пробовали много разных
Но уже год третий только hikvision

Зачастую ставим Хик. Но качество картинки Novus нравится больше.

Берем вечно hikvision
Как аналог так ip
Цена/качество вполне

Берем вечно hikvision
Как аналог так ip
Цена/качество вполне

а у хиквижн удаленный доступ есть? через инет посмотреть запись можно?

Да, конечно)
Приложение ivms4500

а у хиквижн удаленный доступ есть? через инет посмотреть запись можно?

Да, конечно. Посложнее IVMS-450 ил попроще EZVIZ.

Я-б советовал брать даху или хиквижон. Они чуть дороже, но в эксплуатации заметно приятнее.

Это самые хреновые регистратры.
диск убивают через год.
а потом не пишут на него инфу.
И главное молчат об этом.
Уж лучше на нет топе делать и IP камерах.
нет топ можно БУ за 2500 на авито взять.
камеры по рубасу айпишные на алике.

. три года назад перешел на мини дивиэр. только ip. в филипне смотрю спокойно что на камере в Ростове))). без каких то доп. танцев. все супер

Это самые хреновые регистратры.
диск убивают через год.
а потом не пишут на него инфу.
И главное молчат об этом.
Уж лучше на нет топе делать и IP камерах.
нет топ можно БУ за 2500 на авито взять.
камеры по рубасу айпишные на алике.

Для регистраторов есть специализированные серии HDD. Да и смысл брать б/у IP камеры по 2500 под регистратор, если можно взять за эти деньги новые 2Мп CVI в уличном исполнении.

Смысла было бы больше. Если бы кто то читал внимательней. ))

Это самые хреновые регистратры.
диск убивают через год.
а потом не пишут на него инфу.
И главное молчат об этом.
Уж лучше на нет топе делать и IP камерах.
нет топ можно БУ за 2500 на авито взять.
камеры по рубасу айпишные на алике.

Чтоб это регистратор не убивал жёсткий необходимо менять блок питания на 13 вольт и 2Ампера. Взято из опыта

Пользую 12 V 5A. Олично ходят. Просто HDD нужно брать норм, тогда и проблем не возникает…

Полностью согласен с Вами

Пользую 12 V 5A. Олично ходят. Просто HDD нужно брать норм, тогда и проблем не возникает…

Если пошла просадка по питанию. То и самый зебестовый сдохнет.
Маленький ампераж страшнее повышенного вольтажа.

О том и речь… Потому и юзаю 5А. Но, у меня и реги не менее 16 каналов и харды от 8 тб… Мне надо много силы…

Пользую 12 V 5A. Олично ходят. Просто HDD нужно брать норм, тогда и проблем не возникает…

WD Purple — наше всё!

Всё чаще, последнее время, встречаю фанатиков восстановленных дисков))) Я то не против! Чем больше таких появляется на рынке услуг, тем больше (в последствии) у меня клиентов!))))

WD Purple — наше всё!

Кстати, насчёт WD! Мне, последнее время, больше сигейты нравятся из ST серии… 4000VX, 8000VX и т.д.

Чем, если не секрет?

Наверное, надёжностью! 2 года на них сидим) Всё ровно. И эти же 2 года эксплуатируем всё оборудование строго! с нормальными стабами! Нареканий нет! 2 раза в год большое ТО и всё!

Ну а у меня пока ни одного возврата WD Purple. Сигейты редко ставим.

Не спорю. ВД-шка хороша, но, тут вопрос вкусовщины)

Чтоб это регистратор не убивал жёсткий необходимо менять блок питания на 13 вольт и 2Ампера. Взято из опыта

Дело не в вольтаже. 12в 3 ампера гораздо лучше

А вот с этим не согласен при выходе с бп 12 в произходит посадка напряжения. А при 11в жёсткие вылетают на ура.

Просадка происходит при недостаточном ампераже.
Воткни на 5 ампер и произведи замер.

Я использую блок бесперебойного питания с акумом 12в 9Ач и его максимальная нагрузка 2,7 А.Поэтому ставлю ББП 2А чтоб был запас по току и естественно резерв времени работы без сети 220.

ББП для видео наблюдения?
да там на выходе не всегда 12 вольт с батареи.
до 11 может просажываться. и не отключаться.
Я сейчас сам мучу резервное для видео наблюдения.
И у меня встал вопрос по стабильным 12 вольтам при просаженом акб.

блок питания с функцией отключения акб при напряжении 11,5. На выходе 13 в. Держит 1акб до 2 часов. ББП выполнен под два акб.(РИП-20) Это на объекте, а дома стоит блок питания (от комплекта от стационарной радиостанции) с резервным АКБ Варта 45А не обслуживаемый

рип 20 сколько держит ампер нагрузку?
Что за комплект радиостанции?

блоки питания «БОЛИД» их много вариантов есть, или ИВЭПР 12/2 2х12 БР. а от радиостанций вот такой (Блок питания BPS1233 c возм.подкл.резерв.аккумул)

рип 20 сколько держит ампер нагрузку?
Что за комплект радиостанции?

А есть ссыль? яндекс не в курсе что это)))

ссылки нет, у меня братья радиолюбители вот у них взял этот блок питания. а так в работе использую bolid.ru/production/reserve/ они дорогие но качественные.

нафиг болид. из БП от ПК делаю себе.

ну для себя можно а если заказчику то не пойдет. А как функцию резерва акб переделываеш

в общей цепи будет акб. по принцыпу генератора на авто.

понятно в твоем случае будет проблема с глубоким разрядом акб и большим током в контролере питания двр при пониженом напряжении акб. У меня просто нет проблем с ббп а если устанавливаю на заказ то только с гарантией в магазе. Удачи

у меня есть контроллер который будет отрубать питание при заданном вольтаже.
ДВРа не будет. мини ПК. и степ ап контроллер.

Что за контроллер можно ссылку

на какой конкретно?

Который отключает питание акб при понижение напряжения

рип 20 сколько держит ампер нагрузку?
Что за комплект радиостанции?

. нре путайте разные системы у вас аналоговое. сейчас в основном ip. там все абсолютно другое.

Эти регистраторы держат и аналог и айпи. Стоит такой же, будем второй брать. Надежные и простые аппараты от немецкого забора.

. можно фоту жопки ресивера?

Там скорее всего гибрид… всеравно я за хиквижн и дахуа)

. можно фоту жопки ресивера?

Скоро будем переносить все на склад — тогда сфоткаю. Сейчас там трогать что то боюсь — на соплях все :))) временно.

Сорри, за то что вклиниваюсь в диалог, подскажите пожалуйста бюджетный вариант регистратора, для аналоговых камер, но с возможность в будущем подключить IP камеры. Интернета нет, ну если только 3G, через модем. Спасибо!

соответственно и регистратор другой понадобится.

Сорри, за то что вклиниваюсь в диалог, подскажите пожалуйста бюджетный вариант регистратора, для аналоговых камер, но с возможность в будущем подключить IP камеры. Интернета нет, ну если только 3G, через модем. Спасибо!

www.youtube.com/user/romanromanovprovaz/videos поищи тут есть видео про гибридные регистраторы

только не бери SPACE TECHNOLOGY

Сорри, за то что вклиниваюсь в диалог, подскажите пожалуйста бюджетный вариант регистратора, для аналоговых камер, но с возможность в будущем подключить IP камеры. Интернета нет, ну если только 3G, через модем. Спасибо!

Dahua — производитель. Гибридные регистраторы смотрите. Дёшево и сердито…

Сорри, за то что вклиниваюсь в диалог, подскажите пожалуйста бюджетный вариант регистратора, для аналоговых камер, но с возможность в будущем подключить IP камеры. Интернета нет, ну если только 3G, через модем. Спасибо!

Лучше сразу забудте про аналоговые. Сейчас потратитесь на аналоговые камеры, провода… и если даже регистратор останется старый все остальное придется менять.
А когда вы захотите перейти на ip камеры то захотите и регистрптор поменять под стать камерам.

Честно говоря, спорно. Сейчас айпи камера Dahua стоит почти 100 баксов.
Просто цифровая камера 2 мегапикселя, которая по коаксиалу работает, стоит меньше 30-ти баксов. При том что их в принципе подключать можно по витухе.

Просто цифровыми Вы называете CVI, TVI и им подобные? Огорчу… В качестве они проигрывают. По витухе(как Вы выразились) возможны артефакты на картинке. В случае с витой парой, я бы советовал, использовать хотя-бы пассивные приёмопередатчики, при инсталяции данных устройств. Минусы этих камер столь же велики, как и их очевидные плюсы. Не вдаваясь в подробности, я СОВЕТУЮ! выбирать сразу IP! Уж поверьте, давно в этом варюсь…

Понятно. Я пробовал и чистые IP, и эти высокой четкости, и старые аналоговые.
Но опыта мало, ставил по паре штук.
В одном месте, даху две камеры. Одна по коаксиалу, вторая по витухе. Вот на витухе помехи, ваша правда. Коаксиал чёткий, ваша правда. Сейчас планирую апгрейд, менять старый ч/б аналог на новый 2мп даху.

Будут вопросы, рад помочь👍🏿

Просто цифровыми Вы называете CVI, TVI и им подобные? Огорчу… В качестве они проигрывают. По витухе(как Вы выразились) возможны артефакты на картинке. В случае с витой парой, я бы советовал, использовать хотя-бы пассивные приёмопередатчики, при инсталяции данных устройств. Минусы этих камер столь же велики, как и их очевидные плюсы. Не вдаваясь в подробности, я СОВЕТУЮ! выбирать сразу IP! Уж поверьте, давно в этом варюсь…

Вопрос как к специалисту. У нас был старый регик, старые, ещё даже ч/б камеры.
Одна камера сдохла. Пошел в магазин, купил камеру. HDA-902D
Мне в магазине ее переключили в аналоговый режим. Как-то подключили к регику и что-то нажали.

А сейчас, Поменял регистратор на дахо. Хочу ее переключить обратно, не знаю во что именно. AHD или HDCVI. Как это сделать? Там микро-кнопка которую я не заметил когда ставил? В регике вроде всё просмотрел. Как ее переключить? А то пишет Макс разрешение D1, а камера вроде даже 2MP должна давать.

На проводе камеры джойстик должен быть, подключаете камеру к регистратору(в близи) и, джойстиком, входите в меню камеры. Меню будет внутри изображения с камеры. Также, вместо джойстика, могут быть кнопки на самой камере(под съёмной крышкой, какой нибудь), чаще снизу или сзади…

Нет, ее точно не разбирали. Переключали при мне, и в каком-то меню. Мне показалось что с регика. Придется лезть на потолок смотреть.

Сделайте проще, обратитесь к поставщику. Думаю, её бесплатно вернут в исходное состояние)

Вернуть то вернут. Но это-ж снимать её надо. Надеялся без этого. Utc контроллер прикольная штука.

Вопрос как к специалисту. У нас был старый регик, старые, ещё даже ч/б камеры.
Одна камера сдохла. Пошел в магазин, купил камеру. HDA-902D
Мне в магазине ее переключили в аналоговый режим. Как-то подключили к регику и что-то нажали.

А сейчас, Поменял регистратор на дахо. Хочу ее переключить обратно, не знаю во что именно. AHD или HDCVI. Как это сделать? Там микро-кнопка которую я не заметил когда ставил? В регике вроде всё просмотрел. Как ее переключить? А то пишет Макс разрешение D1, а камера вроде даже 2MP должна давать.

Если меню регистратора не позволяет Вам исправить данную проблемку, и на самой камере Вам не удастся найти нужные элементы управления, тогда понадобится подобный девайс (UTC контроллер)

Лучше сразу забудте про аналоговые. Сейчас потратитесь на аналоговые камеры, провода… и если даже регистратор останется старый все остальное придется менять.
А когда вы захотите перейти на ip камеры то захотите и регистрптор поменять под стать камерам.

Сорри, за то что вклиниваюсь в диалог, подскажите пожалуйста бюджетный вариант регистратора, для аналоговых камер, но с возможность в будущем подключить IP камеры. Интернета нет, ну если только 3G, через модем. Спасибо!

И ещё момент 1. Для ip камер наличие интернета не обязательно. Если с расчётом на будущее, то берите сразу ip и наслаждайтесь кач-вом.

Сорри, за то что вклиниваюсь в диалог, подскажите пожалуйста бюджетный вариант регистратора, для аналоговых камер, но с возможность в будущем подключить IP камеры. Интернета нет, ну если только 3G, через модем. Спасибо!

Dahua или хиквижон.

Солидарен. Хиквижн тоже хороши. Если бюджет позволяет, можно на продукцию Трассир взглянуть. Камеры не дорогие, но вот регистраторы в цене… Зато поддержка хорошая и гарантия реальная и на большой срок…

Поддерживаю… регистраторы trassir шикарны. Их камеры, которые activecam тоже вполне себе

Цена регов многих отпугивает, хотя, в итоге, почти то на то и выходит…

Точно.
Нужно также учитывать кроме стабильности работы, удобство управления для конечного пользователя.

И тут Трассир впереди планеты всей. Очень удобное приложение для обывателей. А вот дахуа последним обновлением огорчили…

😅. А что, они, которые trassir, еще где-то отличились?

я вот немного не пойму, бренд trassir это же hikvision с другим названием? сколько видел регистраторов и камер, полная копия hikvision под видом якобы российского продукта.

нет это разные вещи просто трассир поддерживает оборудование hikvison. Камеры hika можно подключать к системе трассир. Возможно трассир использует оборудование хика и просто вешает свой шильдик.

вот на счет вешания своего шильдика я почти уверен! так как интерфейсы прошивок одинаковые. процесс перепрошивки одинаковый. совпадение? не думаю.

частая практика, берут железку хика и пишут свою прошивку к нему, может внешний вид чуть меняют.

я вот немного не пойму, бренд trassir это же hikvision с другим названием? сколько видел регистраторов и камер, полная копия hikvision под видом якобы российского продукта.

Фишка в прошивках. Это как айфон. Железо как у всех, ПО разное. И результат, думаю, понятен…

разницу я увидел лишь в названии. все остальное, на мой взгляд, абсолютно идентично с хиквижн. не могли бы вы перечислить отличия?

Время покажет. Не буду углубляться. Долго, не интересно!

Сорри, за то что вклиниваюсь в диалог, подскажите пожалуйста бюджетный вариант регистратора, для аналоговых камер, но с возможность в будущем подключить IP камеры. Интернета нет, ну если только 3G, через модем. Спасибо!

Берите регистратор под камеры Хиквижн TVI. Камера 5Мп — 4390 руб.

дома тоже себе поставил похожую приблуду на восемь но камеры сразу брал хорошие.наверно решили поставить такую штуку, после того как что-то сперли))вещь полезная но не с этими камерами если освещение слабое в гаражах то они бесполезны вообще(( у самого был случай вскрыли машину на видео все есть но не хрена толком не видно.

а не мало будет 1го терабайта для восьми камер? у меня 2 камеры (1920*1080) в режиме круглосуточная запись 1 терабайт забивают за двадцать дней, когда поставил третью так время записи сократилось до 10 суток

поставь запись по движению а не постоянно, будет экономия

пробовал, вообще перестает писать и поток пропадает

ну тогда хрен знает у меня все работает, может по настройкам получше надо пошарить!

вот это возможно, согласен

Если оборудование не от одного производителя — эротические танцы почти обеспечены. Даже выставив се железно — один фиг баг где-то но всплывет. Причем в самый ответственный момент.

Тут все относительно. Иногда бывает что камеры у производителя отличные, а регистраторы так себе. И наоборот.
Это проверено на практике.

Что за протокол I12? Ничего не путаете? Если бы камеры и регистратор были бы одного производителя, или совместимые, то они бы работали по своим протоколам, а если они напрямую не совместимы, вот тогда и нужен onvig или rtsp, которые поддерживаются практически всеми.

Еще нюанс. Про датчики движения. Камеры могут быть с аппаратными датчиками движения, а могут и не быть. В этом случае движение должен отслеживать регистратор, но в этом случае идет гораздо большая нагрузка на процессор регистратора. Соостветственно что бы заработала запись по датчику нужно его включить и настроить чуствительность и какой кусок он будет ослеживать. Соответственно настраиваем в регистраторе и камерах.

Настройка DVR видеорегистратора через интернет

Видеорегистратор для камер видеонаблюдения основной компонент системы видеофиксации, отвечающий за запись видеопотока на жесткий диск, связь с интернетом, отображение видеокамер. При первом запуске устройства необходимо произвести настройку DVR или NVR видеорегистратора в зависимости от формата видеонаблюдения с целью получения удаленного доступа через интернет.

Мы будем производить настройку на видеорегистраторах с операционной системой Linux, интерфейс которых в большинстве своем выглядит идентично.

Установка жесткого диска

Прежде чем перейти к настройке видеорегистратора следует установить жесткий диск. Кстати, в этой статье можно узнать о специализированных жестких дисках для видеонаблюдения. Снимаем верхнюю панель устройства, фиксируем жесткий диск на 4 винта, что бы избежать лишнего шума при работе винчестера.

Подключаем sata кабель и кабель питания.(Подключение жесткого диска производится строго без подачи питания на видеорегистратор.) Включаем видеорегистратор, при первом запуске устройство попросит отформатировать жесткий диск, жмем ок.

Настройка языка и времени в DVR и NVR видеорегистраторах

После включения видеорегистратора в сеть, загружается основной экран отображения видеокамер. Во всплывающем окне нам предлагают воспользоваться гайдом для быстрой настройке системы. Оставляем включенным p2p сервис, закрываем окно нажатием «Cancel» или ставим флажок во вкладке больше не предлагать.

Обратите внимание, что язык интерфейса по умолчанию в нашем случае Английский. Так, что следующим шагом будет смена языка. Для этого в любой части экрана кликаем правую кнопку мышки для вызова вспомогательного меню настроек, в котором выбираем строку «Main Menu».

Чтобы получить доступ в любой раздел DVR или NVR видеорегистратора при первом запуске или после его перезагрузки, всегда сначала необходимо авторизоваться в системе, поэтому в новой вкладке необходимо ввести пароль от учетной записи. Как правило видеорегистраторы на Linux изначально не имеют пароля, так что просто жмем «OK».

В главном меню настроек выбираем вкладку «System» ⇒ «General».

Во вкладке General можно задать часовой пояс, скорректировать дату и время ну и конечно же установить нужный нам язык.

[stextbox caption=’Интересно знать’ bgcolor=’faeded’ bgcolorto=’fcfcfc’]Видеорегистратор запоминает время за счет установленной в него батарейки, если время слетает каждый раз при перезагрузке устройства, значит она села и ее следует заменить.[/stextbox]

После нажатия кнопки «OK» устройство предложит произвести перезагрузку после которой изменения вступят в силу.

Настройка записи

Следующем шагом будет установка режима записи. В главном меню находим вкладку «Запись» ⇒ «Настройка записи»

В данном разделе можно задать период записи для каждой видеокамеры по отдельности или всех сразу. Запись видео можно задать по трем критериям «Просто», «Обнаружение», «Тревога».

Просто — Постоянная запись без каких либо сценариев.

Обнаружение — Запись ведется по настроенной зоне детектора движения, когда объект попадает в кадр камера начинает писать.

Тревога — Запись по тревоге, например когда объект закрывает камеру рукой.

В нашем случае было необходимо вести запись в постоянном режиме с 00:00 до 12:00 и по движению с 12:00 до 24:00, для этого мы задали двум периодам необходимые настройки на всю неделю. Период записи возможно задать для любого дня недели по отдельности.

Настройка детектора движения

Переходим в главное меню в раздел «Тревога» ⇒»Детектор движения».

Чтобы включить детектор движения для определенной видеокамеры необходимо:

В разделе «Область» при нажатии кнопку «Установить» раскроется окно видеокамеры в котором можно отчертить определенною зону при заходе в которою видеорегистратор начнет вести запись. Красным выделяются поля в которых будет вестись запись.

Настройка видеорегистратора для работы через интернет

Чтобы настроить видеорегистратор для работы через интернет необходимо задать корректные параметры сети. Находим вкладку «Сеть», здесь нужно прописать ip адрес в диапазоне работы вашего маршрутизатора. Если на вашем роутере настроен DHCP сервер, то поставив галку в разделе DHCP устройство само присвоит себе нужный ip адрес.

Если роутер не работает по DHCP, то следует задать регистратору любой свободный ip адрес в вашей сети. Первые три значения должны совпадать с тремя значениями шлюза, т.е внутреннему ip адресу Вашего роутера. Если внутренний домашний адрес не был изменен, то обычно он указан на задней части маршрутизатора.

Если заданный ip адрес не конфликтует ни с какими устройствами в Вашей сети, то во вкладке «Сведения» ⇒ «Версия» появится статус — «Связанный». Далее остается лишь указать серийный номер видеорегистратора, логин и пароль в специальном мобильном клиенте. Обычно регистраторы c данными прошивками работают с облачным сервисом xmeye.

Подключить и настроить регистратор для видеонаблюдения: 7 советов

Функции видеорегистратора

Прежде чем покупать себе регистратор для видеонаблюдения, необходимо разобраться в его функционале, возможностях. Ведь зная все характеристики устройства, можно подобрать для себя именно тот видеорегистратор, функционал которого будет востребован на полную. Тем самым, удастся избежать ненужных трат за невостребованные функции.

Функции видеорегистратора

В зависимости от модели видеорегистратора, данные устройства могут иметь следующие функции:

Основные функции DVR видеорегистратора

Основные функции NVR видеорегистратора

NVR видеорегистратор имеет те же функции, что и DVR регистратор, только с некоторыми дополнениями.

Вспомогательные функции видеорегистратора

Как настроить видеорегистратор

Для того, чтобы подключить и настроить видеорегистратор, необходимо придерживаться следующих рекомендаций:

Камеры видеонаблюдения

Камеры устанавливаются согласно плану охраняемой территории, выставляются углы обзора, необходимое количество камер. Для поворотных PTZ камер настройку можно произвести самостоятельно с поста управления, т.е. непосредственно с видеорегистратора.

Вход в меню видеорегистратора

Большинство видеорегистраторов имеют похожее меню, поэтому рекомендации по настройке прибора носят рекомендательный характер.

Итак, вход в меню осуществляется правой кнопкой мыши:

Регистрация

На экране, среди прочего, должна отобразиться строка «Main Menu». Далее следует указать имя пользователя и пароль. Эта информация должна быть указана в инструкции к описанию устройства, если такой информации нет, скорее всего это: имя пользователя (user name) «admin», и пароль (password) «1111» или «0000». После авторизации, пароль и имя пользователя можно изменить.

Выбор языка

Высока вероятность того, что меню будет на английском языке. После авторизации, находим строку «General». Нажав на кнопку «General», появится кнопка «Language». После нажатия предлагается выбор языка.

Общие настройки

В этом подменю предлагается выбрать часовой пояс, дату, время.

Настройка записи жёсткого диска

Настройка действия видеорегистратора при заполнении жёсткого диска (HDD). На выбор будут представлены следующие варианты:

Подключение кабелей

Настройка записи

На выбор будут представлены следующие варианты:
1. Непрерывно.
2. По расписанию.
3. По детектору движения/звука и т.д. Словом, от каких-либо датчиков если такие имеются.
4. В ручную.

Подключить камеру к регистратору

Подключить IP камеру

Подключить аналоговую камеру

Как подключить видеорегистратор к телевизору (монитору)

Для подключения телевизора, либо монитора к видеорегистратору, могут понадобиться следующие кабели:

Какой именно кабель будет необходим, зависит от самого видеорегистратора и телевизора (монитора). Также бывают случаи, когда определённого кабеля нет в наличии, или даже такой не существует, тогда на выручку может прийти переходник с одного разъёма, на другой. Например, переходник с RCA («банан», «тюльпан») на BNC (выглядит как штекер для ТВ антенны).

Далее, один конец кабеля вставляется в разъём на задней панели видеорегистратора, другой разъём, соответственно, в разъём телевизора или монитора.

Не все кабеля способны передавать видео и аудио сигнал по одному каналу, поэтому может возникнуть ситуация, когда понадобиться дополнительный кабель для передачи аудио. Аудио кабели подключаются по цветам и соединяют аудиовход одного устройства с аудиовыходом другого.

Настройка телевизора (монитора)

После того, как все кабели подключены согласно инструкции, необходимо настроить телевизор (монитор). Для этого необходимо выполнить следующие шаги:

Как подключить видеорегистратор к компьютеру

Видеорегистраторы NVR не требуется подключать к компьютеру, поскольку они по своему определению предназначены для работы и передачи данных в интернете. NVR регистраторы работают с IP камерами напрямую, те в свою очередь подключаются к регистратору с помощью UTP (unshielded twisted pair, в переводе с англ. неэкранированная витая пара) или с помощью Wi-Fi.

Видеорегистраторы DVR могут подключаться к компьютеру. Делятся DVR регистраторы на:

Подключение регистратора PC-based DVR к компьютеру

В данном случае, компьютер используется в качестве сервера системы видеонаблюдения. Видеорегистратор PC-based DVR представляет собой плату видеозахвата, которую необходимо установить в свободный разъём материнской платы (в паспорте платы видеозахвата должно быть указано, с какими слотами совместима карта).

Сама плата должна соответствовать следующим параметрам:

В случае использования персонального компьютера для одной-двух камер видеонаблюдения, возможно применение компьютера, работающего на любой версии Windows, даже с небольшим объёмом оперативной памяти.

Для большего количества камер потребуется производительный процессор, объём оперативной памяти минимум 2 Гб, а также высокоскоростной жёсткий диск на 320-500 Гб. Недостаточный объём оперативной памяти приводит к «зависанию» изображения.

Подключаются аналоговые камеры к плате видеозахвата при помощи кабелей, которые обычно идут в комплекте с оборудованием для видеонаблюдения или с помощью разветвителя BNC-SVGA, такой способ позволяет подключить до 8 камер видеонаблюдения на один разъём платы. В свою очередь, плата видеозахвата должна комплектоваться установочным диском с комплектом необходимых драйверов для обеспечения совместимости устройств. Помимо драйверов, установочный диск должен иметь установочную программу, позволяющую управлять функциями видеонаблюдения, таких, как:

Система PC-based DVR должна быть надёжной и защищённой от таких факторов как:

Подключение регистратора Stand-Alone DVR к компьютеру

Регистратор такого типа представляет собой самостоятельное устройство, способное на следующие действия:

Подключить регистратор Stand-Alon DVR к компьютеру можно с помощью специальных кабелей. На задней панели регистратора находится разъём «NET», через который происходит подключение регистратора и ПК. Но так как этот разъём в корпусе ПК единственный, и он занят соединением с интернетом, потребуется ещё одна сетевая карта, которая вставляется в свободный слот материнской платы и соединяется с помощью патч-корда с видеорегистратором. Далее потребуются настройки сетевой карты.

Настройка сетевой карты для видеорегистратора

Шаги настройки сетевой карты могут отличаться в зависимости от установленной на компьютере версии Windows. После соединения регистратора с ПК, на компьютере необходимо выполнить следующие действия:

Как подключить видеорегистратор к интернету

После того, как выполнены все действия по подключению видеорегистратора и камер видеонаблюдения, можно подключить систему видеонаблюдения к сети интернет, что даёт возможность удалённо наблюдать за происходящим и управлять системой видеонаблюдения.

Скорость передачи данных

При подключении системы видеонаблюдения к сети интернет, обязательно нужно учитывать скорость передачи данных, поскольку при скорости менее 2 Мбит/сек изображение может «тормозить», т.е. зависать, искажаться. Качество изображения напрямую зависит от скорости трафика.

Как подключить видеорегистратор к интернету (роутеру)

Для удалённого доступа к видеоархиву, управлению, просмотра видео в режиме реального времени потребуется настроить видеорегистратор и сам роутер. Настройка происходит в два этапа:

После вышеперечисленных действий ввести следующие значения:

Адрес шлюза, должен соответствовать настройкам маршрутизатора (роутера), который будет подключен к регистратору. У различных производителей роутеров эти данные могут отличаться. Чтобы узнать эти параметры, достаточно зайти в меню настройки. Все данные роутера и видеорегистратора будут идентичными, кроме IP-адреса.

Программы для видеорегистратора

По завершению настройки видеорегистратора и роутера, необходимо будет установить программное обеспечение для просмотра видео. С помощью ПО открываются разные возможности для записи видео, фото, просмотра архива, возможность взаимодействия с датчиками движения и многое другое. Далее будут рассмотрены некоторые из них.
