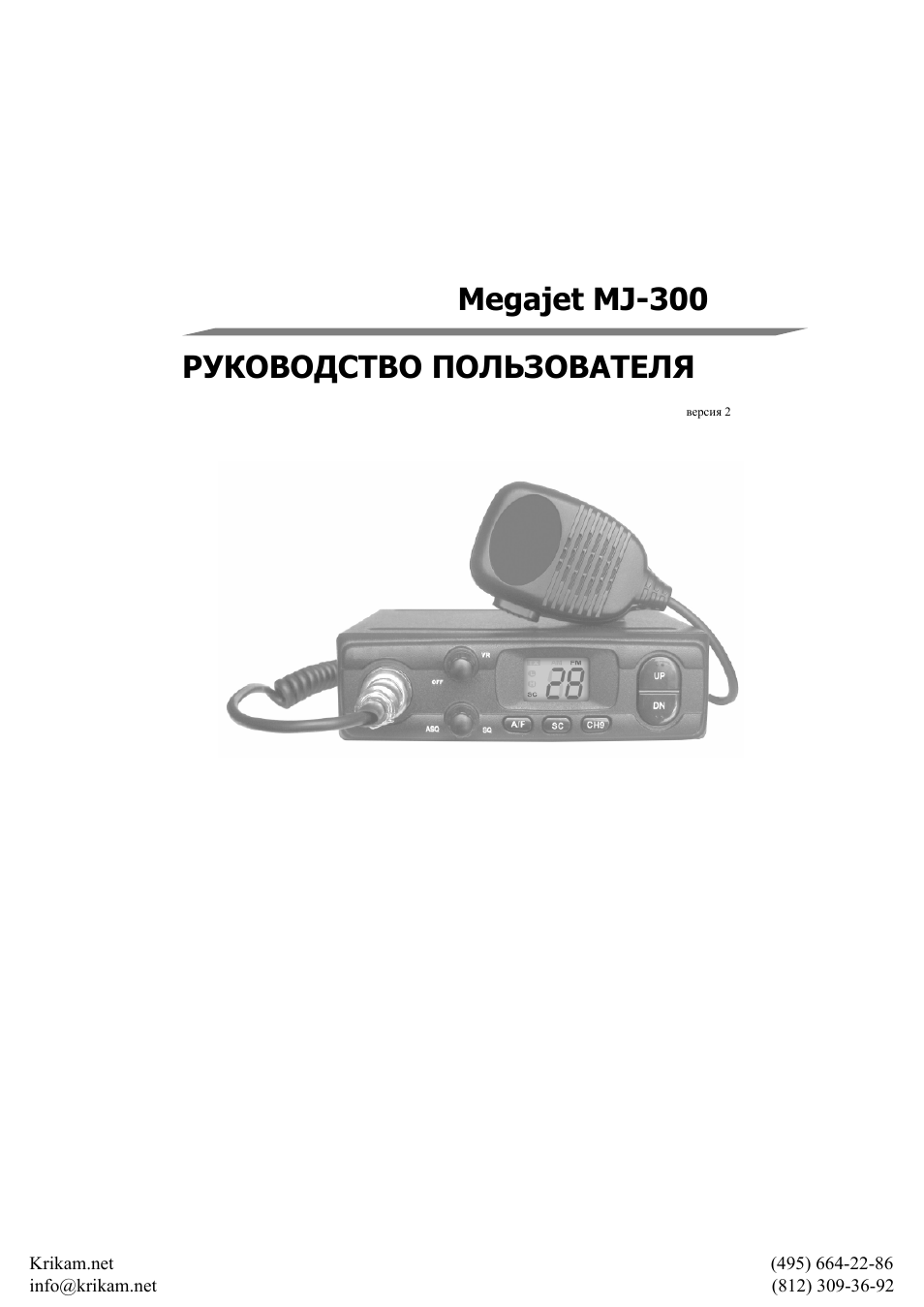

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Krikam.net.
Megajet mj-300 руководство пользователя
Krikam.net (495) 664-22-86
@krikam.net (812) 309-36-92

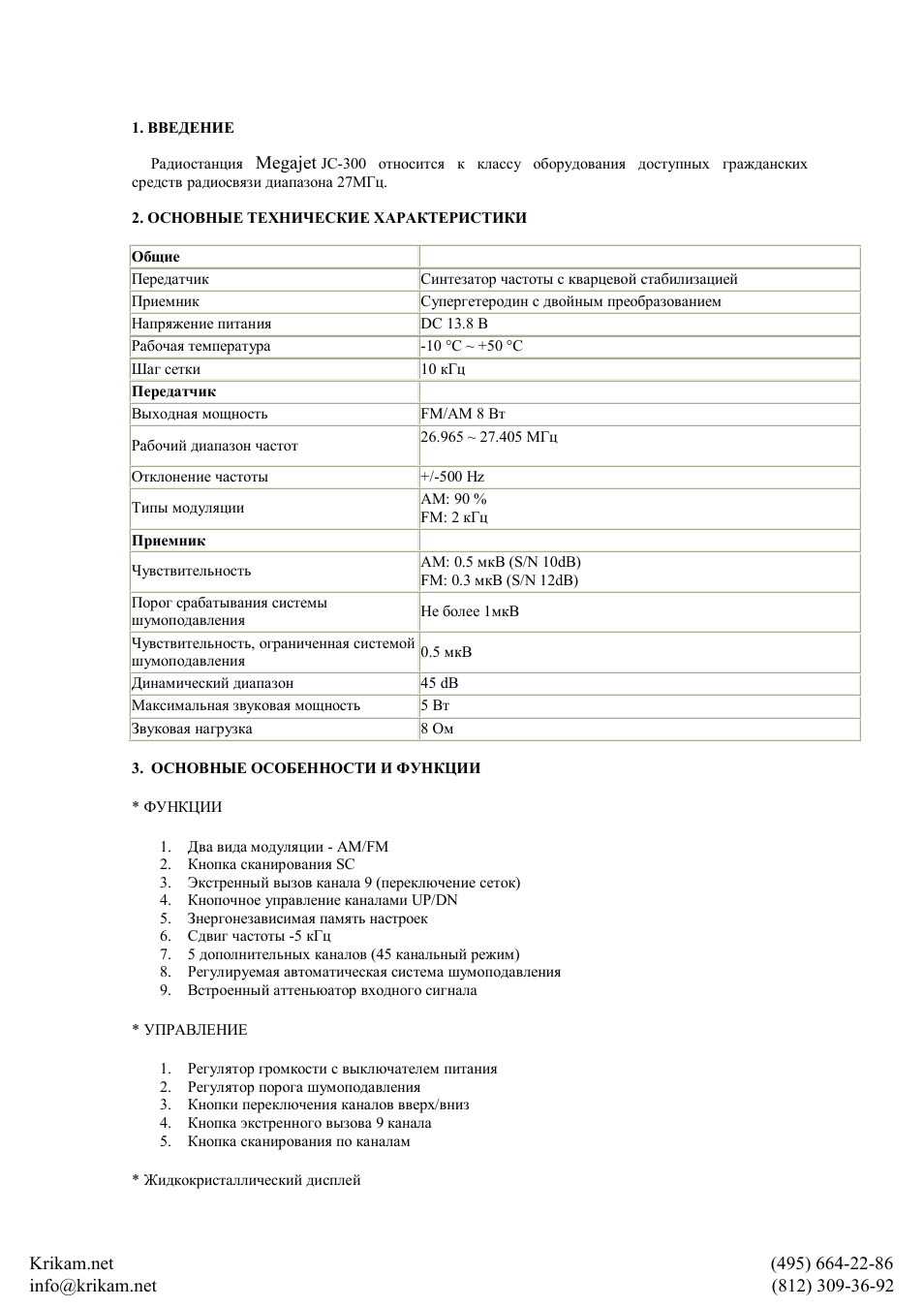

ВВЕДЕНИЕ Радиостанция Megajet JC.
JC-300 относится к классу оборудования доступных гражданских
средств радиосвязи диапазона 27МГц.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Синтезатор частоты с кварцевой стабилизацией
Супергетеродин с двойным преобразованием
Рабочий диапазон частот
AM: 0.5 мкВ (S/N 10dB)
FM: 0.3 мкВ (S/N 12dB)
Порог срабатывания системы
шумоподавления
Чувствительность, ограниченная системой
шумоподавления
Максимальная звуковая мощность
3. ОСНОВНЫЕ ОСОБЕННОСТИ И ФУНКЦИИ
Кнопка сканирования SC
Экстренный вызов канала 9 (переключение сеток)
Кнопочное управление каналами UP/DN
Знергонезависимая память настроек
5 дополнительных каналов (45 канальный режим)
Регулируемая автоматическая система шумоподавления
Встроенный аттеньюатор входного сигнала
Регулятор громкости с выключателем питания
Регулятор порога шумоподавления
Кнопки переключения каналов вверх/вниз
Кнопка экстренного вызова 9 канала
Кнопка сканирования по каналам
Krikam.net (495) 664-22-86
@krikam.net (812) 309-36-92

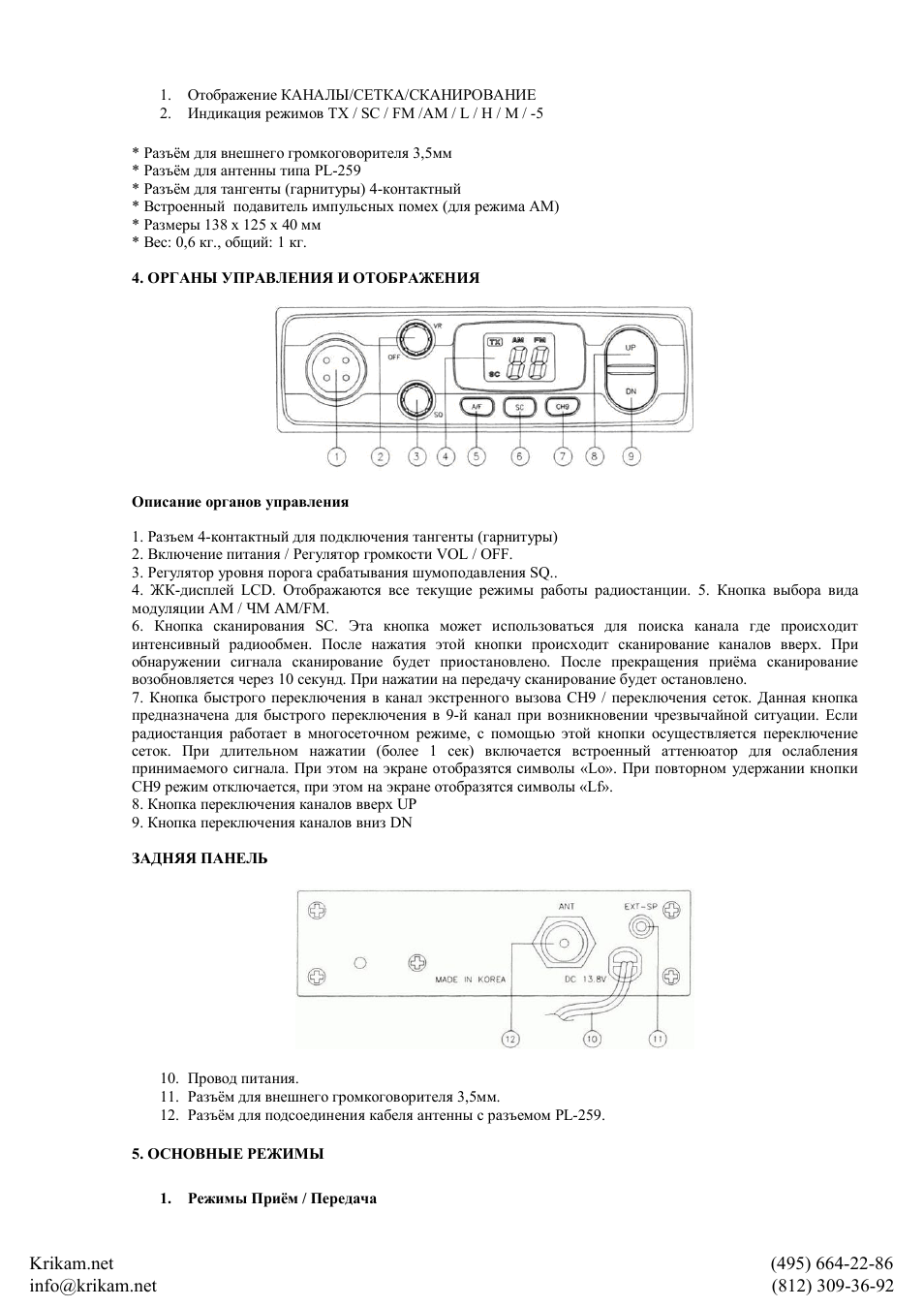

Отображение КАНАЛЫ.
* Разъём для внешнего громкоговорителя 3,5мм
* Разъём для антенны типа PL-259
* Разъём для тангенты (гарнитуры) 4-контактный
* Встроенный подавитель импульсных помех (для режима АМ)
* Размеры 138 х 125 х 40 мм
* Вес: 0,6 кг., общий: 1 кг.
4. ОРГАНЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ
Описание органов управления
1. Разъем 4-контактный для подключения тангенты (гарнитуры)
2. Включение питания / Регулятор громкости VOL / OFF.
3. Регулятор уровня порога срабатывания шумоподавления SQ..
4. ЖК-дисплей LCD. Отображаются все текущие режимы работы радиостанции. 5. Кнопка выбора вида
модуляции АМ / ЧМ AM/FM.
6. Кнопка сканирования SC. Эта кнопка может использоваться для поиска канала где происходит
интенсивный радиообмен. После нажатия этой кнопки происходит сканирование каналов вверх. При
обнаружении сигнала сканирование будет приостановлено. После прекращения приёма сканирование
возобновляется через 10 секунд. При нажатии на передачу сканирование будет остановлено.
7. Кнопка быстрого переключения в канал экстренного вызова CH9 / переключения сеток. Данная кнопка
предназначена для быстрого переключения в 9-й канал при возникновении чрезвычайной ситуации. Если
радиостанция работает в многосеточном режиме, с помощью этой кнопки осуществляется переключение
сеток. При длительном нажатии (более 1 сек) включается встроенный аттенюатор для ослабления
принимаемого сигнала. При этом на экране отобразятся символы «Lо». При повторном удержании кнопки
СН9 режим отключается, при этом на экране отобразятся символы «Lf».
8. Кнопка переключения каналов вверх UP
9. Кнопка переключения каналов вниз DN
10. Провод питания.
11. Разъём для внешнего громкоговорителя 3,5мм.
12. Разъём для подсоединения кабеля антенны с разъемом PL-259.
1. Режимы Приём / Передача
Krikam.net (495) 664-22-86
@krikam.net (812) 309-36-92
Переход из режима Прием в режим Передача осуществляет перекл.
2. Режим RESET CPU.
Используется для очистки памяти процессора и установки заводских настроек. Удерживая нажатой
кнопку CH9 включить радиостанцию ручкой VOL / OFF.
3. Режим 40 / 120.
Удерживая нажатыми две кнопки A/F и SC включить радиостанцию ручкой VOL / OFF. Переключение
сеток выполняется кнопкой CH9.
6. Включение аттенюатора принимаемого сигнала
Нажать и удерживать 2-3 секунды кнопку СН9. При этом включается встроенный аттенюатор
для ослабления принимаемого сигнала. При этом на экране отобразятся символы «Lо». При
повторном нажатии и удержании кнопки СН9 этот режим отключается, при этом на экране
отобразятся символы «Lf».
6. МАЛОГАБАРИТНЫЙ ЖК-ДИСПЛЕЙ
В конструкции радиостанции используется дисплей на жидких кристаллах (ЖК) типа Black Matrix с
запоминанием текущего режима и с дополнительной подсветкой. На информационной панели ЖК-
дисплея отображаются основные функциональные параметры режимов работы радиостанции. Назначения
мнемонических знаков, индицируемых на панели дисплея, следующие.
M,L,H – в многосеточном режиме индицирует сетки С,
B, D соответственно.
7.УСТАНОВКА РАДИОСТАНЦИИ В АВТОМОБИЛЕ Радиостанция предназначена для
использования в автомобилях с 12-вольтовым аккумулятором и заземленным минусом.
Перед установкой радиостанции проверьте соответствие Вашего автомобиля данному требованию. Для
крепления радиостанции в автомобиле предназначена монтажная скоба и кронштейн-держатель
микрофона.
Как настроить рацию megajet 300
Онлайн журнал о гражданской радиосвязи
Обзор радиостанции MegaJet MJ-300 + видео
Ко мне на рабочий стол попала еще одна интересная радиостанция. Это третья, по старшинству, станция в семье мегаджетов. Идеологически повторяя своего собрата, MegaJet MJ-100, эта станция предназначена для решения совсем других задач. Видимо, таким образом, компания РКК решила разделить рынок, и заработать еще больше денег.
И смею утверждать, у них это получилось. Станция довольно интересная, она не предназначена для работы в AM, хотя и может в этой модуляции работать. Ее стезя, это частотная модуляция, или FM.
Так что, если вы таксист си-бишник, или просто пользуетесь диапазоном, в основном, в FM, и не хотите тратить кучу денег на рацию, эта станция для вас. В жестких условиях эксплуатации таксопарков, а именно там чаще всего и используется MegaJet MJ-300, станция показала себя с лучшей стороны. Она крайне проста и надежна. А теперь, давайте рассмотрим ее повнимательнее.
Станция поставляется в глянцевой картонной коробке серебристого цвета. Как и у MegaJet MJ-100 картон тонкий, но прочный.
Станция упакована хорошо. Внутри коробки находится пластиковая вставка амортизирующая удары и призванная разделить пространство для транспортировки.
В комплекте идет сама радиостанция, инструкция на английском языке, гарнитура, скоба для крепления и крепеж.
Внешний вид
Внешним видом станция очень напоминает MegaJet MJ-100, общая родословная прослеживается хорошо. Габариты корпуса остались теми же.
Передняя панель выполнена из пластика. На вид пластик выглядит дешевле чем у MJ-100. Он более скользкий и глянцевый.
Корпус состоит из шасси, к которому крепится вся внутренняя электроника, двух металлических крышек, верхней и нижней. Каждая крышка крепиться отдельно при помощи 4 саморезов. Как я уже писал в обзоре про MJ-100, это не очень хорошо, поскольку, на большой громкости такая конструкция будет дребезжать.
Эргономика изменилась. Теперь пользоваться станцией удобнее. Ручки регулировки громкости и управления шумоподавителем, по прежнему, находятся рядом, но они теперь расположены по вертикали, что, на мой взгляд, удобнее. Ручки вращаются с небольшим усилием, но мягко, и без заеданий. На передней панели присутствуют кнопки переключения каналов, кнопка смены модуляции, кнопка включения сканирования каналов, здесь этот режим добавили. Кнопка CH9 выполняющая много функций, о которых ниже.
Дисплей, как и у MJ-100, имеет приятную янтарную подсветку. Индикация полностью повторяет индикацию у младшего брата. Здесь отображаются номер канала, буква сетки, модуляция и режим 0/5.
Минусы у дисплея те же. Он хорошо виден только спереди и сверху. Снизу ничего не видно вообще.
Разъем гарнитуры современный 4 штырьковый, выглядит надежно.
Сама гарнитура очень простая, как и у MJ-100, имеет только микрофон и тангенту.
Провод гарнитуры тоже очень мягкий и на холоде деревенеть не должен.
Сзади у станции находится разъем для подключения антенны, гнездо для подключения внешнего динамика и провод питания.
Разъема для быстрого разъединения на проводе нет.
Динамик находится на нижней крышке, как практически у всех радиостанций гражданского диапазона. Здесь же находится маркировочная табличка с серийным номером.
Функции
В целом, станция по функциям повторяет младшего брата, но есть некоторые особенности. Станция имеет 40 каналов в обычном режиме, и 120 каналов в расширенном. Модуляция AM/FM, работа в нулях и пятерках (0/5), кроме того, есть функция сканирования каналов, что может оказаться полезным в незнакомой местности, функция выведена на отдельную кнопку SC. Главной отличительной особенностью является наличие автоматического шумоподавителя с ручной регулировкой. Если продавцы на рынке будут вам утверждать, что в станции пороговый шумоподавитель, не верьте! Самый настоящий спеектральник, но с возможностью регулировки, что является плюсом.
Для перевода станции в многосеточный режим, нужно выключить станцию, зажать кнопку A/F и включить станцию. Через пару секунд нужно отпустить кнопку и на дисплее появиться надпись EP, что означает, что мы переключились в многосеточный режим. Сетки переключаются кнопочкой CH9. Соответствие сеток следующее M – C, H – D, L – B. Итого 120 каналов. В станцию встроен аттенюатор, который можно включить, если зажать кнопку CH9. На экране появятся буквы Lo (local on), что означает, что аттенюатор включен. Для выключения проделываем все тоже самое и на экране должны появится LF (local off). Эта функция может быть полезна в зашумленном эфире. Для переключения между пятерками и нулями, нужно выключить станцию, зажать клавиши A/F и CH9 и включить радиостанцию. Кнопки нужно отпускать через пару секунд. На дисплее появится цифра 5 показывающая что станция переключилась в нули. Функция сканирования включатся кнопкой SC. Сканирование будет продолжаться до тех пор, пока не откроется шумоподавитель.
Внутри
Станция выполнена на печатной плате из зеленого текстолита. Монтаж аккуратный, огрехов пайки не замечено. Не отмытого флюса тоже.
А тот, что на фотографиях, оставил ваш покорный слуга во время доработки. Я использую безотмывочный флюс-гель. Компоненты на плате не подписаны, что, возможно, затруднит поиск нужного элемента.
Часть деталей не запаяна, что наводит на мысли о том, что данная печатная плата используется и для производства других радиостанций. Выходной каскад выполнен по классической схеме, на 2SC2314 и 2SC2078.
Общее впечатление от начинки положительное.
Заявленные характеристики
Диапазон частот: 26,965…27,855 МГц
Число каналов: 120 AM/FM
Мощность передатчика: 10 Вт
Питание: 13,8 В
Габариты: 138(ш) х 40(в) х 125(д)
Вес: 600 гр
Модификации
О доработках MJ-300 можно прочитать здесь.
Итог
MJ-300, как и MJ-100, подходит не для всех задач. Они гармонично делят рынок и должны использоваться в предназначенных для них нишах. Вследствие того, что в станции реализован всего один шумоподавитель, автоматический, то использование ее в канале дальнобойщиков (15AM) является не целесообразным, поскольку автоматический шумоподавитель в AM работает плохо и будет вас просто раздражать своими постоянными срабатываниями не по делу. Если вам будут ее предлагать для 15 канала, не берите! Для этих целей больше всего подходит пороговый шумоподавитель, как, например, в MJ-100. Стезя MJ-300, это или работа в такси, или использование для других задач, где применяется частотная модуляция.
Практические советы по настройке рации Мегаджет
Итак, вы приобрели радиостанцию MegaJet, установили ее в автомобиль. И теперь вам осталось самое интересное – это ее настроить. Но как это сделать? Методом произвольного нажатия кнопок не получится. Читать инструкцию, которая пестрит научными радиотехническими терминами, тоже не очень интересно и требует времени. Предлагаем вам небольшую статью с практическими советами по настройке вашей радиостанции:
Для полноценной настройки вашей радиостанции в любом случае нужно прочитать инструкцию или воспользоваться помощью специалистов.
Но если вы не хотите разбираться с инструкцией или у вас просто на это нет времени, тогда предлагаем воспользоваться услугами наших специалистов по настройке и программированию радиостанций. Они профессионально выполнят работу в короткие сроки, дадут вам ценные рекомендации и советы по использованию.
Страница 4
Переход из режима Прием в режим Передача осуществляет переключатель PTT (нажал — говори,
отпустил – слушай). Кнопка PTT переключателя расположена на гарнитуре радиостанции.
ВНИМАНИЕ! РАБОТА НА ПЕРЕДАЧУ ПРИ ОТКЛЮЧЕННОЙ ИЛИ НЕ НАСТРОЕННОЙ
АНТЕННЕ НЕ ДОПУСТИМА И МОДЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ВАШЕЙ
РАДИОСТАНЦИИ!
2. Режим RESET CPU.
Используется для очистки памяти процессора и установки заводских настроек. Удерживая нажатой
кнопку CH9 включить радиостанцию ручкой VOL / OFF.
3. Режим 40 / 120.
Удерживая нажатыми две кнопки A/F и SC включить радиостанцию ручкой VOL / OFF. Переключение
сеток выполняется кнопкой CH9.
5. Режим 45 каналов (5 дополнительных каналов)
Нажать и удерживать пару секунд кнопку А/F — на экране отобразится надпись SP и радиостанция
переключится в 45 канальный режим, при повторном нажатии/удержании перейдет назад в 40
канальный режим, на экране при этом отобразится SF
6. Включение аттенюатора принимаемого сигнала
Нажать и удерживать 2-3 секунды кнопку СН9. При этом включается встроенный аттенюатор
для ослабления принимаемого сигнала. При этом на экране отобразятся символы «Lо». При
повторном нажатии и удержании кнопки СН9 этот режим отключается, при этом на экране
отобразятся символы «Lf».
6. МАЛОГАБАРИТНЫЙ ЖК-ДИСПЛЕЙ
В конструкции радиостанции используется дисплей на жидких кристаллах (ЖК) типа Black Matrix с
запоминанием текущего режима и с дополнительной подсветкой. На информационной панели ЖК-
дисплея отображаются основные функциональные параметры режимов работы радиостанции. Назначения
мнемонических знаков, индицируемых на панели дисплея, следующие.
AM FM — АМ/ЧМ. Индикация одного из этих знаков означает выбор вида модуляции АМ или ЧМ. SC
— Сканирование. Индикация знака “SC” означает работу приемника в режиме автоматического
сканирования. Для реализации этой функции включите питание радиостанции и установите
необходимую громкость. Отрегулируйте шумоподавление. Нажмите кнопку “SC” и сканирование начнется.
На ЖК-дисплее появится знак “SC”. При обнаружении канала, сигнал в котором превышает уровень
порога шумоподавителя, сканирование останавливается и возобновляется вновь через 10 секунд после
пропадания сигнала, вплоть до нажатия тангенты или кнопки “SC”.
M,L,H – в многосеточном режиме индицирует сетки С,
B, D соответственно.
7.УСТАНОВКА РАДИОСТАНЦИИ В АВТОМОБИЛЕ Радиостанция предназначена для
использования в автомобилях с 12-вольтовым аккумулятором и заземленным минусом.
Перед установкой радиостанции проверьте соответствие Вашего автомобиля данному требованию. Для
крепления радиостанции в автомобиле предназначена монтажная скоба и кронштейн-держатель
микрофона.
Инструкция к автомобильной Си-Би рации
MegaJet MJ-300
1.Краткие технические характеристики и отличительные особенности
2. Основные особенности и функции
3. Органы управления и отображения
5. Малогабаритный ЖК-дисплей
6. Установка радиостанции в автомобиле
7. Установка и настройка автомобильной антенны
8. Правила пользования радиостанцией
Функциональные возможности радиостанции MegaJet MJ-300 (модель стандартной конфигурации) особенностей не имеют и состоят из минимального набора, обеспечивающего удобную и простую эксплуатацию. Отметим некоторые из них. Это – функция поддержания стандартов разбиений 40/120, быстрое переключение в аварийный канал, функция сканирования в пределах выбранной сетки и удвоенная мощность передатчика.
Микропроцессорная система управления всеми режимами радиостанции выполнена на базе нового центрального процессора SAMSUNG 3P9228AZZ-QZR8. Электрическая схема радиостанции дополнена отдельным синтезатором частот на микросхеме LC7152N с внешним цифровым управлением. Это не только расширило частотный диапазон, но и повысило стабильность рабочих параметров, улучшило спектральную чистоту формируемых сигналов. Радиостанция MegaJet MJ-300 разработана с учетом климатических условий средней полосы России в рамках совместного проекта и производится в Корее.
1. КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ РАДИОСТАНЦИИ МЕГАДЖЕТ 300
2. ОСНОВНЫЕ ОСОБЕННОСТИ И ФУНКЦИИ
3. ОРГАНЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ
Описание органов управления
1) Кнопка выбора вида модуляции АМ / ФМ AM/FM.
2) Кнопка сканирования SC.
Эта кнопка может использоваться для поиска канала где происходит интенсивный радиообмен. После нажатия этой кнопки происходит сканирование каналов вверх. При обнаружении сигнала сканирование будет приостановлено. После прекращения приёма сканирование возобновляется через 10 секунд. При нажатии на передачу сканирование будет остановлено.
3) Кнопка быстрого переключения в канал экстренного вызова / Сеток CH9. Данная кнопка предназначена для быстрого переключения в 9-й канал при возникновении чрезвычайной ситуации. Если радиостанция работает в многосеточном режиме, с помощью этой кнопки осуществляется переключение сеток.
4) Включение питания / Регулятор громкости VOL / OFF.
5) ЖК-дисплей LCD. Отображаются все текущие режимы работы радиостанции.
6) Кнопки переключения каналов UP/DN.
7) Регулятор уровня порога срабатывания шумоподавления SQ.
1) Режимы Приём / Передача.
ВНИМАНИЕ. Работа на передачу при отключенной или ненастроенной антенне не допустима и может привести к повреждению Вашей радиостанции.
2) Режим RESET CPU. Используется для очистки памяти процессора и установки заводских настроек. Удерживая нажатой кнопку CH9 включить радиостанцию ручкой VOL / OFF.
5. МАЛОГАБАРИТНЫЙ ЖК-ДИСПЛЕЙ
В конструкции радиостанции используется дисплей на жидких кристаллах (ЖК) типа Black Matrix с запоминанием текущего режима и с дополнительной подсветкой.
Особенно удобны при пользовании ЖК-дисплеем цифры индикатора номера канала размером 10 мм, черные цифры на янтарном фоне.
На информационной панели ЖК-дисплея отображаются основные функциональные параметры режимов работы Си-Би радиостанции. Назначения мнемонических знаков, индицируемых на панели дисплея, следующие:
6.УСТАНОВКА РАДИОСТАНЦИИ В АВТОМОБИЛЕ
Радиостанция предназначена для использования в автомобилях с 12-вольтовым аккумулятором и заземленным минусом.
Перед установкой радиостанции проверьте соответствие Вашего автомобиля данному требованию.
Для крепления радиостанции в автомобиле предназначена монтажная скоба и кронштейн-держатель микрофона.
Радиостанция устанавливается в автомобиле в таком месте, чтобы пользование ею не создавало неудобств и не отвлекало водителя от управления автомобилем. Наилучшим местом для этой цели является место под приборной панелью автомобиля.
Внимание: Убедитесь, что при выборе места установки радиостанции она не мешает водителю и не ухудшает доступ к органам управления автомобилем. При прокладке соединительных кабелей соблюдайте требования безопасности. При неудобном расположении радиостанции или соединительных кабелей возможна потеря управления автомобилем.
МЕХАНИЧЕСКИЕ РАБОТЫ ПРИ УСТАНОВКЕ.
Этап 1. Соблюдая осторожность, воспользуйтесь монтажной скобой, как шаблоном для разметки крепежных отверстий под приборной панелью. Для отметки мест сверления воспользуйтесь шилом или другим острым инструментом, предназначенным для разметки на металле.
Этап 2. Просверлите два отверстия диаметром 3 мм для каждого винта крепления монтажной панели. Закрепите скобу под приборной панелью прилагаемыми винтами-саморезами (см. рис. 1). Особо внимательно следует сверлить отверстия, чтобы не повредить соединительные жгуты и электронные устройства, расположенные под панелью.
Рис.1. Крепление радиостанции при помощи монтажной скобы.
Этап 1. Вставьте радиостанцию в монтажную скобу до совмещения с фиксаторами (см. рис. 2). Установите оптимальный угол наклона корпуса радиостанции для удобства доступа.
Этап 2. Закрепите фиксаторы радиостанции, предусмотрев при этом место для подключения внешних кабелей к задней стенке радиостанции.
Рис. 2. Крепление радиостанции фиксаторами.
УСТАНОВКА ДЕРЖАТЕЛЯ МИКРОФОНА.
Рядом с радиостанцией на приборной панели автомобиля просверлите два отверстия для установки кронштейна-держателя микрофона. Закрепите держатель двумя винтами-саморезами 10 мм из комплекта к радиостанции.
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ДИНАМИКА (в комплект поставки не входит ).
На задней стенке радиостанции имеется гнездо для подключения внешнего динамика «EXT-SP”. Вставьте в нее штекер от внешнего динамика. При этом встроенный динамик отключается.
Поскольку радиостанция MegaJet MJ-300 оснащена фильтром по питанию для исключения помех от системы зажигания двигателя, подключать ее к автомобильной борт сети можно в любой точке. Для снижения помех лучше использовать провод в виде скрученной пары.
Этап 1. Отсоедините кабели питания от клемм аккумулятора во избежание короткого замыкания, которое может произойти при подключении питания радиостанции.
Этап 2. Надежно подсоедините черный “отрицательный” провод от радиостанции непосредственно к кузову автомобиля. Для наилучшей работы радиостанции требуется надежный контакт с металлом кузова.
Этап 3. Подсоедините красный “положительный” провод от радиостанции с встроенным держателем предохранителя к блоку предохранителей (“прикуривателю” или напрямую к положительной клемме аккумулятора). Обычно наиболее удобной точкой для подключения радиостанции считается блок предохранителей. Можно подключить кабель питания к контактам замка зажигания, в этом случае радиостанция будет выключаться автоматически при выключении зажигания, что предотвратит случайный разряд аккумулятора.
Этап 4. Восстановите подсоединение кабелей питания к клеммам аккумулятора. Подсоедините штекер шнура питания к разъему кабеля радиостанции.
7. УСТАНОВКА И НАСТРОЙКА АВТОМОБИЛЬНОЙ АНТЕННЫ
Рис. 3. Типичные места установки автомобильных антенн.
Антенны на магнитном основании имеют то преимущество, что легко убираются внутрь машины на стоянке, а сила магнита обеспечивает ее надежное крепление при тряске и движении с высокой скоростью.
От места установки антенны зависит ее диаграмма направленности. При установке антенны на середине крыши, диаграмма направленности приближается к круговой. Если антенна установлена на правом краю крыши, то ее максимальное усиление будет направлено влево от оси автомобиля. При размещении антенны на заднем багажнике ее диаграмма будет направлена вперед.
На рис. 3 показаны пять типичных мест установки автомобильной антенны: (1) задний бампер, (2) задняя крышка багажника, (3) отбортовка для стока воды, (4) капот, (5) крыша.
Для получения квалифицированной консультации относительно выбора типа антенны и места ее установки свяжитесь с Вашей фирмой-продавцом.
8. ПРАВИЛА ПОЛЬЗОВАНИЯ РАДИОСТАНЦИЕЙ
Нажмите с удержанием переключатель “PTT” на корпусе микрофона. Держите корпус микрофона на расстоянии 5 см от рта и говорите нормальным разборчивым голосом.
Просто отпустите тангенту и слушайте Вашего корреспондента, пользуясь регуляторами уровня громкости и порога шумоподавления для достижения наилучшего качества звучания.
Радиостанция MegaJet MJ-300. Инструкция
Инструкция по эксплуатации автомобильной рации (на русском языке)
Инструкции
Статьи и обзоры
Словарь терминов и сокращений по радиосвязи
Нормативные документы
Технические спецификации
Новости и пресс-релизы
СОДЕРЖАНИЕ
1.Краткие технические характеристики и отличительные особенности
2. Основные особенности и функции
3. Органы управления и отображения
5. Малогабаритный ЖК-дисплей
6. Установка радиостанции в автомобиле
7. Установка и настройка автомобильной антенны
8. Правила пользования радиостанцией
ВВЕДЕНИЕ
Благодарим Вас за приобретение автомобильной CB радиостанции MegaJet MJ-300. Радиостанция MegaJet MJ-300 проста в использовании и обеспечит Вас безопасной, оперативной и надёжной связью. Пожалуйста, внимательно прочтайте данную инструкцию перед началом использования. Представленная здесь информация поможет Вам получить максимальную производительность от рации.
Радиостанция Megajet MJ-300 относится к классу оборудования доступных гражданских средств радиосвязи диапазона 27МГц.
1. ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ
Следующие меры предосторожности должны соблюдаться при работе, обслуживании и ремонте данного устройства.
• Ремонт и техническое облсуживание рации MegaJet MJ-300 должно производится квалифицированным персоналом в специализированном сервисе.
• Не вносите изменения в конструкцию радиостанции!
• Выключайте радиостанцию перед тем, как войти в зону нахождения взрывоопасных и легковоспламеняющихся веществ.
• Не используйте рации с поврежденной антенной. При прикосновении поврежденной антенны к частям тела велика вероятность получения ожога.
• Во избежание создания электромагнитных помех или проблем совместимости выключайте радиостанцию в тех местах, где это требуется, особенно где есть информационные таблички с напоминанием об этом.
• Выключайте радиостанцию перед попаданием в зону проведения взрывных работ.
• Для автомобилей с подушками безопасности: не размещайте радиостанцию в зоне срабатывания подушек безопасности или непосредственно на их крышках.
Функциональные возможности радиостанции MegaJet MJ-300
• Компакт-дизайн
• Микропроцессор SAMSUNG 3P9228AZZ-QZR8
• Отдельный синтезатор частоты на микросхеме LC7152N
• Передняя панель с небольшим ЖК-дисплеем
• Динамик увеличенной мощности (8 Ом, 3 Вт, квадрат 76х76 мм)
• Надежная тангента с электретным микрофоном
• Режим сканирования(SCAN)
• Экстренная настройка на 9-й канал (CH9)
• Возможность подключения внешнего громкоговорителя
1. КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИОСТАНЦИИ МЕГАДЖЕТ 300
2. ОСНОВНЫЕ ОСОБЕННОСТИ И ФУНКЦИИ
ФУНКЦИИ
3. ОРГАНЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ
Описание органов управления
1. Разъем 4-контактный для подключения тангенты (гарнитуры)
2. Включение питания / Регулятор громкости VOL / OFF.
3. Регулятор уровня порога срабатывания шумоподавления SQ..
4. ЖК-дисплей LCD. Отображаются все текущие режимы работы радиостанции.
5. Кнопка выбора вида модуляции АМ / ЧМ (AM/FM).
6. Кнопка сканирования SC. Эта кнопка может использоваться для поиска канала где происходит интенсивный радиообмен. После нажатия этой кнопки происходит сканирование каналов вверх. При обнаружении сигнала сканирование будет приостановлено. После прекращения приёма сканирование возобновляется через 10 секунд. При нажатии на передачу сканирование будет остановлено.
7. Кнопка быстрого переключения в канал экстренного вызова CH9 / переключения сеток. Данная кнопка предназначена для быстрого переключения в 9-й канал при возникновении чрезвычайной ситуации. Если радиостанция работает в многосеточном режиме, с помощью этой кнопки осуществляется переключение сеток. При длительном нажатии (более 1 сек) включается встроенный аттенюатор для ослабления принимаемого сигнала. При этом на экране отобразятся символы «Lо». При повторном удержании кнопки СН9 режим отключается, при этом на экране отобразятся символы «Lf».
8. Кнопка переключения каналов вверх UP
9. Кнопка переключения каналов вниз DN
Описание разъемов на задней панели радиостанции
3) Кабель для подключения питания. Красный провод подключается к “+” источника тока, черный – к “-“. Напряжение питания – 13,8 вольт (10,5-15.0 вольт), ток – не менее 2,5 ампер. Максимальный ток предохранителя на проводе питания – не более 3 ампер. Несоблюдение этих условий может привести к повреждению радиостанции.
4. ОСНОВНЫЕ РЕЖИМЫ
1) Режимы Приём / Передача.
ВНИМАНИЕ. Работа на передачу при отключенной или ненастроенной антенне не допустима и может привести к повреждению Вашей радиостанции.
2) Режим RESET CPU. Используется для очистки памяти процессора и установки заводских настроек. Удерживая нажатой кнопку CH9 включить радиостанцию ручкой VOL / OFF.
6) Включение аттенюатора принимаемого сигнала Нажать и удерживать 2-3 секунды кнопку СН9. При этом включается встроенный аттенюатор для ослабления принимаемого сигнала. При этом на экране отобразятся символы «Lо». При повторном нажатии и удержании кнопки СН9 этот режим отключается, при этом на экране отобразятся символы «Lf».
5. МАЛОГАБАРИТНЫЙ ЖИДКО-КРИСТАЛЛИЧЕСКИЙ ЭКРАН
В конструкции радиостанции используется дисплей на жидких кристаллах (ЖК) типа Black Matrix с запоминанием текущего режима и с дополнительной подсветкой.
На информационной панели ЖК-дисплея отображаются основные функциональные параметры режимов работы Си-Би радиостанции. Назначения мнемонических знаков, индицируемых на панели дисплея, следующие:
M,L,H – в многосеточном режиме индицирует сетки С, B, D соответственно.
6.УСТАНОВКА РАДИОСТАНЦИИ В АВТОМОБИЛЕ
Радиостанция MegaJet MJ-300 предназначена для использования в автомобилях с 12-вольтовым аккумулятором и заземленным минусом. Емкость аккумулятора должна быть достаточной как для питания радиостанции, так и для нужд автомобильной электрики.
Перед установкой радиостанции проверьте соответствие Вашего автомобиля данному требованию.
Для крепления радиостанции в автомобиле предназначена монтажная скоба и кронштейн-держатель микрофона.
МЕСТО УСТАНОВКИ СИ БИ РАДИОСТАНЦИИ
Радиостанция устанавливается в автомобиле в таком месте, чтобы пользование ею не создавало неудобств и не отвлекало водителя от управления автомобилем. Наилучшим местом для этой цели является место под приборной панелью автомобиля.
Внимание: Убедитесь, что при выборе места установки радиостанции она не мешает водителю и не ухудшает доступ к органам управления автомобилем. При прокладке соединительных кабелей соблюдайте требования безопасности. При неудобном расположении радиостанции или соединительных кабелей возможна потеря управления автомобилем.
МЕХАНИЧЕСКИЕ РАБОТЫ ПРИ УСТАНОВКЕ.
Этап 1. Соблюдая осторожность, воспользуйтесь монтажной скобой, как шаблоном для разметки крепежных отверстий под приборной панелью. Для отметки мест сверления воспользуйтесь шилом или другим острым инструментом, предназначенным для разметки на металле.
Этап 2. Просверлите два отверстия диаметром 3 мм для каждого винта крепления монтажной панели. Закрепите скобу под приборной панелью прилагаемыми винтами-саморезами (см. рис. 1). Особо внимательно следует сверлить отверстия, чтобы не повредить соединительные жгуты и электронные устройства, расположенные под панелью.
Рис.1. Крепление радиостанции при помощи монтажной скобы.
Этап 1. Вставьте радиостанцию в монтажную скобу до совмещения с фиксаторами (см. рис. 2). Установите оптимальный угол наклона корпуса радиостанции для удобства доступа.
Этап 2. Закрепите фиксаторы радиостанции, предусмотрев при этом место для подключения внешних кабелей к задней стенке радиостанции.
Рис. 2. Крепление радиостанции фиксаторами.
УСТАНОВКА ДЕРЖАТЕЛЯ МИКРОФОНА.
Рядом с радиостанцией на приборной панели автомобиля просверлите два отверстия для установки кронштейна-держателя микрофона. Закрепите держатель двумя винтами-саморезами 10 мм из комплекта к радиостанции.
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ДИНАМИКА (в комплект поставки не входит ).
На задней стенке радиостанции имеется гнездо для подключения внешнего динамика «EXT-SP”. Вставьте в нее штекер от внешнего динамика. При этом встроенный динамик отключается.
Поскольку радиостанция MegaJet MJ-300 оснащена фильтром по питанию для исключения помех от системы зажигания двигателя, подключать ее к автомобильной борт сети можно в любой точке. Для снижения помех лучше использовать провод в виде скрученной пары.
Этап 1. Отсоедините кабели питания от клемм аккумулятора во избежание короткого замыкания, которое может произойти при подключении питания радиостанции.
Этап 2. Надежно подсоедините черный “отрицательный” провод от радиостанции непосредственно к кузову автомобиля. Для наилучшей работы радиостанции требуется надежный контакт с металлом кузова.
Этап 3. Подсоедините красный “положительный” провод от радиостанции с встроенным держателем предохранителя к блоку предохранителей (“прикуривателю” или напрямую к положительной клемме аккумулятора). Обычно наиболее удобной точкой для подключения радиостанции считается блок предохранителей. Можно подключить кабель питания к контактам замка зажигания, в этом случае радиостанция будет выключаться автоматически при выключении зажигания, что предотвратит случайный разряд аккумулятора.
Этап 4. Восстановите подсоединение кабелей питания к клеммам аккумулятора. Подсоедините штекер шнура питания к разъему кабеля радиостанции.
7. УСТАНОВКА И НАСТРОЙКА АВТОМОБИЛЬНОЙ АНТЕННЫ
Рис. 3. Типичные места установки автомобильных антенн.
Антенны на магнитном основании имеют то преимущество, что легко убираются внутрь машины на стоянке, а сила магнита обеспечивает ее надежное крепление при тряске и движении с высокой скоростью.
От места установки антенны зависит ее диаграмма направленности. При установке антенны на середине крыши, диаграмма направленности приближается к круговой. Если антенна установлена на правом краю крыши, то ее максимальное усиление будет направлено влево от оси автомобиля. При размещении антенны на заднем багажнике ее диаграмма будет направлена вперед.
На рис. 3 показаны пять типичных мест установки автомобильной антенны: (1) задний бампер, (2) задняя крышка багажника, (3) отбортовка для стока воды, (4) капот, (5) крыша.
Для получения квалифицированной консультации относительно выбора типа антенны и места ее установки свяжитесь с Вашей фирмой-продавцом.
Тщательно соблюдайте указания инструкции по установке антенны, составленной изготовителем.
Внимание! Никогда не включайте радиостанцию на передачу, даже кратковременно, с не настроенной антенной или “расстроившейся” антенной, когда пропадает надежный электрический контакт оплетки кабеля и “массы” антенны с проводящей подстилающей поверхностью в точке расположения антенны. Это может привести к порче радиостанции и электрооборудования Вашего автомобиля!
8. ПРАВИЛА ПОЛЬЗОВАНИЯ РАДИОСТАНЦИЕЙ
Примечание: Если перестройка каналов не производится, обратите внимание, что может быть включен режим экстренного канала. Этот режим отключается нажатием кнопки экстренной связи CH9 “Канал 9”.
Нажмите с удержанием переключатель “PTT” на корпусе микрофона. Держите корпус микрофона на расстоянии 5 см от рта и говорите нормальным разборчивым голосом.
Просто отпустите тангенту и слушайте Вашего корреспондента, пользуясь регуляторами уровня громкости и порога шумоподавления для достижения наилучшего качества звучания.
Информация по теме
Инструкция пользователя мобильнаярадиостанция MegaJet 3031D
Руководство по эксплуатации рация на русском языке возимая 27 МГц рация MegaJet 3031D
Установка рации на мотоцикл
Итак, вы решили установить на ваш мотоцикл какую нибудь радиосвязь… С чего начать, где и что купить, как установить, как пользоваться и зачем вообще это все надо?
Си-Би антенны круговые
В Си-Би диапазоне радиочастот наибольшее распространение получили автомобильные / базовые антенны с вертикальной поляризацией. Это связано с тем, что Си-Би радиостанции широко используются для связи с подвижными объектами, а на автомобиле весьма сложно разместить эффективную антенну горизонтальной поляризации
Установка антенн
Автомобильная сигнализации STARLINE TWAGE B9. Инструкция
Руководство по эксплуатации автомобильной сигнализации Старлайн Б9 (на русском языке)
Автомобильная сигнализации StarLine A91 Dialog. Инструкция
Руководство по эксплуатации автомобильной сигнализации Старлайн A91 Dialog
Обзор радиостанции MegaJet MJ-300 + видео
И смею утверждать, у них это получилось. Станция довольно интересная, она не предназначена для работы в AM, хотя и может в этой модуляции работать. Ее стезя, это частотная модуляция, или FM.
Так что, если вы таксист си-бишник, или просто пользуетесь диапазоном, в основном, в FM, и не хотите тратить кучу денег на рацию, эта станция для вас. В жестких условиях эксплуатации таксопарков, а именно там чаще всего и используется MegaJet MJ-300, станция показала себя с лучшей стороны. Она крайне проста и надежна. А теперь, давайте рассмотрим ее повнимательнее.
Станция поставляется в глянцевой картонной коробке серебристого цвета. Как и у MegaJet MJ-100 картон тонкий, но прочный.
Станция упакована хорошо. Внутри коробки находится пластиковая вставка амортизирующая удары и призванная разделить пространство для транспортировки.
В комплекте идет сама радиостанция, инструкция на английском языке, гарнитура, скоба для крепления и крепеж.
Сзади у станции находится разъем для подключения антенны, гнездо для подключения внешнего динамика и провод питания.
Разъема для быстрого разъединения на проводе нет.
Динамик находится на нижней крышке, как практически у всех радиостанций гражданского диапазона. Здесь же находится маркировочная табличка с серийным номером.
Функции
В целом, станция по функциям повторяет младшего брата, но есть некоторые особенности. Станция имеет 40 каналов в обычном режиме, и 120 каналов в расширенном. Модуляция AM/FM, работа в нулях и пятерках (0/5), кроме того, есть функция сканирования каналов, что может оказаться полезным в незнакомой местности, функция выведена на отдельную кнопку SC. Главной отличительной особенностью является наличие автоматического шумоподавителя с ручной регулировкой. Если продавцы на рынке будут вам утверждать, что в станции пороговый шумоподавитель, не верьте! Самый настоящий спеектральник, но с возможностью регулировки, что является плюсом.
Для перевода станции в многосеточный режим, нужно выключить станцию, зажать кнопку A/F и включить станцию. Через пару секунд нужно отпустить кнопку и на дисплее появиться надпись EP, что означает, что мы переключились в многосеточный режим. Сетки переключаются кнопочкой CH9. Соответствие сеток следующее M – C, H – D, L – B. Итого 120 каналов. В станцию встроен аттенюатор, который можно включить, если зажать кнопку CH9. На экране появятся буквы Lo (local on), что означает, что аттенюатор включен. Для выключения проделываем все тоже самое и на экране должны появится LF (local off). Эта функция может быть полезна в зашумленном эфире. Для переключения между пятерками и нулями, нужно выключить станцию, зажать клавиши A/F и CH9 и включить радиостанцию. Кнопки нужно отпускать через пару секунд. На дисплее появится цифра 5 показывающая что станция переключилась в нули. Функция сканирования включатся кнопкой SC. Сканирование будет продолжаться до тех пор, пока не откроется шумоподавитель.
Заявленные характеристики
Диапазон частот: 26,965…27,855 МГц
Число каналов: 120 AM/FM
Мощность передатчика: 10 Вт
Питание: 13,8 В
Габариты: 138(ш) х 40(в) х 125(д)
Вес: 600 гр
Модификации
О доработках MJ-300 можно прочитать здесь.
Итог
MJ-300, как и MJ-100, подходит не для всех задач. Они гармонично делят рынок и должны использоваться в предназначенных для них нишах. Вследствие того, что в станции реализован всего один шумоподавитель, автоматический, то использование ее в канале дальнобойщиков (15AM) является не целесообразным, поскольку автоматический шумоподавитель в AM работает плохо и будет вас просто раздражать своими постоянными срабатываниями не по делу. Если вам будут ее предлагать для 15 канала, не берите! Для этих целей больше всего подходит пороговый шумоподавитель, как, например, в MJ-100. Стезя MJ-300, это или работа в такси, или использование для других задач, где применяется частотная модуляция.
Рация мегаджет 300 инструкция по настройке
8 страниц подробных инструкций и пользовательских руководств по эксплуатации
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Krikam.net.
Megajet mj-300 руководство пользователя
Krikam.net (495) 664-22-86
@krikam.net (812) 309-36-92
ВВЕДЕНИЕ Радиостанция Megajet JC.
JC-300 относится к классу оборудования доступных гражданских
средств радиосвязи диапазона 27МГц.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Синтезатор частоты с кварцевой стабилизацией
Супергетеродин с двойным преобразованием
Рабочий диапазон частот
AM: 0.5 мкВ (S/N 10dB)
FM: 0.3 мкВ (S/N 12dB)
Порог срабатывания системы
шумоподавления
Чувствительность, ограниченная системой
шумоподавления
Максимальная звуковая мощность
3. ОСНОВНЫЕ ОСОБЕННОСТИ И ФУНКЦИИ
Два вида модуляции — AM/FM
Кнопка сканирования SC
Экстренный вызов канала 9 (переключение сеток)
Кнопочное управление каналами UP/DN
Знергонезависимая память настроек
5 дополнительных каналов (45 канальный режим)
Регулируемая автоматическая система шумоподавления
Встроенный аттеньюатор входного сигнала
Регулятор громкости с выключателем питания
Регулятор порога шумоподавления
Кнопки переключения каналов вверх/вниз
Кнопка экстренного вызова 9 канала
Кнопка сканирования по каналам
Krikam.net (495) 664-22-86
@krikam.net (812) 309-36-92
Отображение КАНАЛЫ.
* Разъём для внешнего громкоговорителя 3,5мм
* Разъём для антенны типа PL-259
* Разъём для тангенты (гарнитуры) 4-контактный
* Встроенный подавитель импульсных помех (для режима АМ)
* Размеры 138 х 125 х 40 мм
* Вес: 0,6 кг., общий: 1 кг.
4. ОРГАНЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ
Описание органов управления
1. Разъем 4-контактный для подключения тангенты (гарнитуры)
2. Включение питания / Регулятор громкости VOL / OFF.
3. Регулятор уровня порога срабатывания шумоподавления SQ..
4. ЖК-дисплей LCD. Отображаются все текущие режимы работы радиостанции. 5. Кнопка выбора вида
модуляции АМ / ЧМ AM/FM.
6. Кнопка сканирования SC. Эта кнопка может использоваться для поиска канала где происходит
интенсивный радиообмен. После нажатия этой кнопки происходит сканирование каналов вверх. При
обнаружении сигнала сканирование будет приостановлено. После прекращения приёма сканирование
возобновляется через 10 секунд. При нажатии на передачу сканирование будет остановлено.
7. Кнопка быстрого переключения в канал экстренного вызова CH9 / переключения сеток. Данная кнопка
предназначена для быстрого переключения в 9-й канал при возникновении чрезвычайной ситуации. Если
радиостанция работает в многосеточном режиме, с помощью этой кнопки осуществляется переключение
сеток. При длительном нажатии (более 1 сек) включается встроенный аттенюатор для ослабления
принимаемого сигнала. При этом на экране отобразятся символы «Lо». При повторном удержании кнопки
СН9 режим отключается, при этом на экране отобразятся символы «Lf».
8. Кнопка переключения каналов вверх UP
9. Кнопка переключения каналов вниз DN
10. Провод питания.
11. Разъём для внешнего громкоговорителя 3,5мм.
12. Разъём для подсоединения кабеля антенны с разъемом PL-259.
1. Режимы Приём / Передача
Krikam.net (495) 664-22-86
@krikam.net (812) 309-36-92
Переход из режима Прием в режим Передача осуществляет перекл.
Переход из режима Прием в режим Передача осуществляет переключатель PTT (нажал — говори,
отпустил – слушай). Кнопка PTT переключателя расположена на гарнитуре радиостанции.
ВНИМАНИЕ! РАБОТА НА ПЕРЕДАЧУ ПРИ ОТКЛЮЧЕННОЙ ИЛИ НЕ НАСТРОЕННОЙ
АНТЕННЕ НЕ ДОПУСТИМА И МОДЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ВАШЕЙ
РАДИОСТАНЦИИ!
2. Режим RESET CPU.
Используется для очистки памяти процессора и установки заводских настроек. Удерживая нажатой
кнопку CH9 включить радиостанцию ручкой VOL / OFF.
3. Режим 40 / 120.
Удерживая нажатыми две кнопки A/F и SC включить радиостанцию ручкой VOL / OFF. Переключение
сеток выполняется кнопкой CH9.
5. Режим 45 каналов (5 дополнительных каналов)
Нажать и удерживать пару секунд кнопку А/F — на экране отобразится надпись SP и радиостанция
переключится в 45 канальный режим, при повторном нажатии/удержании перейдет назад в 40
канальный режим, на экране при этом отобразится SF
6. Включение аттенюатора принимаемого сигнала
Нажать и удерживать 2-3 секунды кнопку СН9. При этом включается встроенный аттенюатор
для ослабления принимаемого сигнала. При этом на экране отобразятся символы «Lо». При
повторном нажатии и удержании кнопки СН9 этот режим отключается, при этом на экране
отобразятся символы «Lf».
6. МАЛОГАБАРИТНЫЙ ЖК-ДИСПЛЕЙ
В конструкции радиостанции используется дисплей на жидких кристаллах (ЖК) типа Black Matrix с
запоминанием текущего режима и с дополнительной подсветкой. На информационной панели ЖК-
дисплея отображаются основные функциональные параметры режимов работы радиостанции. Назначения
мнемонических знаков, индицируемых на панели дисплея, следующие.
AM FM — АМ/ЧМ. Индикация одного из этих знаков означает выбор вида модуляции АМ или ЧМ. SC
— Сканирование. Индикация знака “SC” означает работу приемника в режиме автоматического
сканирования. Для реализации этой функции включите питание радиостанции и установите
необходимую громкость. Отрегулируйте шумоподавление. Нажмите кнопку “SC” и сканирование начнется.
На ЖК-дисплее появится знак “SC”. При обнаружении канала, сигнал в котором превышает уровень
порога шумоподавителя, сканирование останавливается и возобновляется вновь через 10 секунд после
пропадания сигнала, вплоть до нажатия тангенты или кнопки “SC”.
M,L,H – в многосеточном режиме индицирует сетки С,
B, D соответственно.
7.УСТАНОВКА РАДИОСТАНЦИИ В АВТОМОБИЛЕ Радиостанция предназначена для
использования в автомобилях с 12-вольтовым аккумулятором и заземленным минусом.
Перед установкой радиостанции проверьте соответствие Вашего автомобиля данному требованию. Для
крепления радиостанции в автомобиле предназначена монтажная скоба и кронштейн-держатель
микрофона.
Практические советы по настройке рации Мегаджет
Итак, вы приобрели радиостанцию MegaJet, установили ее в автомобиль. И теперь вам осталось самое интересное – это ее настроить. Но как это сделать? Методом произвольного нажатия кнопок не получится. Читать инструкцию, которая пестрит научными радиотехническими терминами, тоже не очень интересно и требует времени. Предлагаем вам небольшую статью с практическими советами по настройке вашей радиостанции:
Для полноценной настройки вашей радиостанции в любом случае нужно прочитать инструкцию или воспользоваться помощью специалистов.
Но если вы не хотите разбираться с инструкцией или у вас просто на это нет времени, тогда предлагаем воспользоваться услугами наших специалистов по настройке и программированию радиостанций. Они профессионально выполнят работу в короткие сроки, дадут вам ценные рекомендации и советы по использованию.
Онлайн журнал о гражданской радиосвязи
Обзор радиостанции MegaJet MJ-300 + видео
Ко мне на рабочий стол попала еще одна интересная радиостанция. Это третья, по старшинству, станция в семье мегаджетов. Идеологически повторяя своего собрата, MegaJet MJ-100, эта станция предназначена для решения совсем других задач. Видимо, таким образом, компания РКК решила разделить рынок, и заработать еще больше денег.
И смею утверждать, у них это получилось. Станция довольно интересная, она не предназначена для работы в AM, хотя и может в этой модуляции работать. Ее стезя, это частотная модуляция, или FM.
Так что, если вы таксист си-бишник, или просто пользуетесь диапазоном, в основном, в FM, и не хотите тратить кучу денег на рацию, эта станция для вас. В жестких условиях эксплуатации таксопарков, а именно там чаще всего и используется MegaJet MJ-300, станция показала себя с лучшей стороны. Она крайне проста и надежна. А теперь, давайте рассмотрим ее повнимательнее.
Станция поставляется в глянцевой картонной коробке серебристого цвета. Как и у MegaJet MJ-100 картон тонкий, но прочный.
Станция упакована хорошо. Внутри коробки находится пластиковая вставка амортизирующая удары и призванная разделить пространство для транспортировки.
В комплекте идет сама радиостанция, инструкция на английском языке, гарнитура, скоба для крепления и крепеж.
Внешний вид
Внешним видом станция очень напоминает MegaJet MJ-100, общая родословная прослеживается хорошо. Габариты корпуса остались теми же.
Передняя панель выполнена из пластика. На вид пластик выглядит дешевле чем у MJ-100. Он более скользкий и глянцевый.
Корпус состоит из шасси, к которому крепится вся внутренняя электроника, двух металлических крышек, верхней и нижней. Каждая крышка крепиться отдельно при помощи 4 саморезов. Как я уже писал в обзоре про MJ-100, это не очень хорошо, поскольку, на большой громкости такая конструкция будет дребезжать.
Эргономика изменилась. Теперь пользоваться станцией удобнее. Ручки регулировки громкости и управления шумоподавителем, по прежнему, находятся рядом, но они теперь расположены по вертикали, что, на мой взгляд, удобнее. Ручки вращаются с небольшим усилием, но мягко, и без заеданий. На передней панели присутствуют кнопки переключения каналов, кнопка смены модуляции, кнопка включения сканирования каналов, здесь этот режим добавили. Кнопка CH9 выполняющая много функций, о которых ниже.
Дисплей, как и у MJ-100, имеет приятную янтарную подсветку. Индикация полностью повторяет индикацию у младшего брата. Здесь отображаются номер канала, буква сетки, модуляция и режим 0/5.
Минусы у дисплея те же. Он хорошо виден только спереди и сверху. Снизу ничего не видно вообще.
Разъем гарнитуры современный 4 штырьковый, выглядит надежно.
Сама гарнитура очень простая, как и у MJ-100, имеет только микрофон и тангенту.
Провод гарнитуры тоже очень мягкий и на холоде деревенеть не должен.
Сзади у станции находится разъем для подключения антенны, гнездо для подключения внешнего динамика и провод питания.
Разъема для быстрого разъединения на проводе нет.
Динамик находится на нижней крышке, как практически у всех радиостанций гражданского диапазона. Здесь же находится маркировочная табличка с серийным номером.
Функции
В целом, станция по функциям повторяет младшего брата, но есть некоторые особенности. Станция имеет 40 каналов в обычном режиме, и 120 каналов в расширенном. Модуляция AM/FM, работа в нулях и пятерках (0/5), кроме того, есть функция сканирования каналов, что может оказаться полезным в незнакомой местности, функция выведена на отдельную кнопку SC. Главной отличительной особенностью является наличие автоматического шумоподавителя с ручной регулировкой. Если продавцы на рынке будут вам утверждать, что в станции пороговый шумоподавитель, не верьте! Самый настоящий спеектральник, но с возможностью регулировки, что является плюсом.
Для перевода станции в многосеточный режим, нужно выключить станцию, зажать кнопку A/F и включить станцию. Через пару секунд нужно отпустить кнопку и на дисплее появиться надпись EP, что означает, что мы переключились в многосеточный режим. Сетки переключаются кнопочкой CH9. Соответствие сеток следующее M – C, H – D, L – B. Итого 120 каналов. В станцию встроен аттенюатор, который можно включить, если зажать кнопку CH9. На экране появятся буквы Lo (local on), что означает, что аттенюатор включен. Для выключения проделываем все тоже самое и на экране должны появится LF (local off). Эта функция может быть полезна в зашумленном эфире. Для переключения между пятерками и нулями, нужно выключить станцию, зажать клавиши A/F и CH9 и включить радиостанцию. Кнопки нужно отпускать через пару секунд. На дисплее появится цифра 5 показывающая что станция переключилась в нули. Функция сканирования включатся кнопкой SC. Сканирование будет продолжаться до тех пор, пока не откроется шумоподавитель.
Внутри
Станция выполнена на печатной плате из зеленого текстолита. Монтаж аккуратный, огрехов пайки не замечено. Не отмытого флюса тоже.
А тот, что на фотографиях, оставил ваш покорный слуга во время доработки. Я использую безотмывочный флюс-гель. Компоненты на плате не подписаны, что, возможно, затруднит поиск нужного элемента.
Часть деталей не запаяна, что наводит на мысли о том, что данная печатная плата используется и для производства других радиостанций. Выходной каскад выполнен по классической схеме, на 2SC2314 и 2SC2078.
Общее впечатление от начинки положительное.
Заявленные характеристики
Диапазон частот: 26,965…27,855 МГц
Число каналов: 120 AM/FM
Мощность передатчика: 10 Вт
Питание: 13,8 В
Габариты: 138(ш) х 40(в) х 125(д)
Вес: 600 гр
Модификации
О доработках MJ-300 можно прочитать здесь.
Итог
MJ-300, как и MJ-100, подходит не для всех задач. Они гармонично делят рынок и должны использоваться в предназначенных для них нишах. Вследствие того, что в станции реализован всего один шумоподавитель, автоматический, то использование ее в канале дальнобойщиков (15AM) является не целесообразным, поскольку автоматический шумоподавитель в AM работает плохо и будет вас просто раздражать своими постоянными срабатываниями не по делу. Если вам будут ее предлагать для 15 канала, не берите! Для этих целей больше всего подходит пороговый шумоподавитель, как, например, в MJ-100. Стезя MJ-300, это или работа в такси, или использование для других задач, где применяется частотная модуляция.
MegaJet MJ-300, MJ-600 Plus и MJ-3031M Turbo для канала дальнобойщиков. Быть или не быть? И кое-что о работе шумоподавителей
Действительно, станция радует глаз и при покупке люди не сведущие ориентируются на советы продавцов, которые, как правило, сами не знают что продают, или знают, но молчат. И на внешний вид. Никто особенно не задумывается, что их ждет в процессе эксплуатации.
Ничего не подозревающие покупатели, соблазнившись на красивый дизайн, легендарное прошлое или низкую цену бодро приобретают эти радиостанции, устанавливают в машины и совершенно не подозревают, что в процессе эксплуатации этих станций в 15 канале и амплитудной модуляции их ждет форменный кошмар. А происходит это по одной простой причине:
У ЭТИХ СТАНЦИЙ НЕТ ПОРГОВОГО ШУМОПОДАВИТЕЛЯ.
А именно этот тип шумоподавителей наиболее эффективен при работе в амплитудной модуляции. У этих двух радиостанций установлен ТОЛЬКО АВТОМАТИЧЕСКИЙ, СПЕКТРАЛЬНЫЙ ШУМОПОДАВИТЕЛЬ. Который создан для работы в частотной модуляции (FM).
Некоторые могут мне возразить, позволь, как это нет?! Зачем ты городишь ерунду?! Нам продавец в магазине показал радиостанцию, сказал, что пороговый шумоподавитель у них есть, и даже дал покрутить ручку на передней панели, мол, вот он! А вот кнопочка ASQ, она включает автоматический шумоподавитель! Раз есть кнопочка включающая автомат и ручка, на которой написано SQ значит тут 2 шумоподавителя!
На что я резонно отвечу, что Вас, дорогие друзья, обманули. Впрочем, может быть даже не сознательно. Продавцу же не обязательно знать, как устроена радиостанция, чтобы ее продать. Поэтому от них можно услышать все что угодно.
Для того чтобы понять принципиальную разницу между этими двумя типами шумоподавителей, и почему спектральный шумоподавитель плохо работает в AM потребуются некоторые разъяснения.
Тем, кому не охота читать заумные слова и вникать в суть, переходите сразу к «Работа автоматического шумоподавителя в AM». Тем, кто хочет вникнуть в детали, читаем дальше.
Пороговый шумоподавитель
Исторически сложилось так, что гражданская радиосвязь зародилась в США. По тогдашним стандартам, было разрешено пользоваться только амплитудой модуляцией. Вся аппаратура, рассчитанная на работу в амплитудной модуляции снабжалась только пороговым шумоподавителем. Пороговый шумоподавитель работает с абсолютным значением сигнала на входе приемника. Принцип работы, сводится к тому, что когда сигнал на частоте приема выше чем установлено ручкой, то динамик станции начинает издавать звук. Если сила сигнала стала ниже, то звук пропадает. Иными словами, если кто-то включился на передачу или уровень шумов сильно возрос, и поднялся над порогом, при котором шумоподавитель закрыт, мы это услышим. Источником шумов может быть что угодно. ЛЭП, двигатель ЗИЛка который едет рядом, дальнее прохождение и.т.п. Все это является источником вредных помех способных открывать шумоподавитель не по делу и действовать на нервы. Но здесь есть и свои плюсы. Достали шумы? Затянул ручку сильнее, шумы пропали. Помеха исчезла, а шумоподавитель по прежнему закрыт и мы слышим только тех, кто может создать сигнал выше уровня помехи которую мы недавно подавили. Ручку нужно возвращать в исходное положение. Все это не очень удобно, зато просто и эффективно.
Автоматический шумоподавитель
Автоматические шумоподавители, которыми снабжены MJ-300, MJ-400, MJ-600 Plus (Turbo) и MJ-3031M Turbo идеологически пришли в Cи-Би связь из профессиональной радиосвязи УКВ диапазона. На частотах УКВ используется только частотная модуляция (FM). Именно для работы в FM был разработан этот тип шумоподавления. Принцип работы в общем виде выглядит так. При отсутствии сигнала на частоте приема, спектр шума равномерен во всем диапазоне частот. При появлении несущей частоты в эфире, промодулированной полезным сигналом (кто-то нажал на передачу и начал говорить) наблюдается следующая картина: видимый подъем сигнала в речевом спектре от 300 до 3000 Гц и спад на частотах от 3000 и выше. Спектральный шумодав наблюдает за куском спектра от 7кГц до 9кГц (может быть настроен по разному в разных аппаратах, но всегда выше чем участок спектра на котором передается голос). Соответственно, при отсутствии сигнала в эфире уровень шумов на частотах 7-9кГц высок и шумоподавитель ориентируясь на их уровень – закрыт, у него тоже есть порог срабатывания, по которому принимается решение, открывать шумоподавитель или нет. Иными словами, если на этих частотах уровень шума высок, шумоподавитель закрыт. Появилась несущая, уровень шума упал, шумоподавитель открывается. Кстати у аппаратов MJ-300, 400, 600+ и других из этой статьи, порог срабатывания автомата выведен на ручку, которая находится на передней панели, а кнопка, если она есть, просто заменяет переменный резистор постоянным. И все!
Работа автоматического шумоподавителя в AM
Здесь можно сказать коротко, работает он откровенно плохо, особенно в присутствии вредных помех и множестве других источников сигнала. Схемотехнически автоматический шумоподавитель жестко привязан к FM детектору и ориентируется по сигналу, поступающему с него на фильтр шумоподавителя. Но что будет, если FM детектор будет принимать сигнал промодулированный другой, отличной от частотной модуляции? В нормальных условиях, при отсутствии помех и на близких расстояниях ничего не произойдет. Автомат будет отрабатывать вполне корректно, поскольку в AM сигнале тоже присутствует несущая, которая будет на участке 7-9кГц давить уровень шумов и открывать шумоподавитель. Однако на средних и дальних расстояниях мощность несущей в AM ниже, чем в FM и шумоподавитель с ростом расстояния будет работать все менее уверенно, постоянно закрываться и хлопать.
Очень осложняет жизнь наличие вредных помех наложенных на несущие сигналы других участников радиообмена. Сами по себе помехи и колебания шума, при отсутствии несущей, как правило, не способны открыть автомат. Но вот если на частоте приема присутствуют хотя бы отголоски несущих сигналов, то автомат будет бодро открываться, а вместо речи Вы услышите помеху, поскольку она зачастую бывает сильнее полезного сигнала.
Итог
Настройка рации мегаджет 300 на 15 канал
Часто, особенно если покупатель выбирает рацию впервые, у него возникает вопрос: как найти канал дальнобойщиков на рации и как на нем общаться? Поэтому, мы решили составить небольшую памятку о том, как настроить канал дальнобойщиков на рации, в зависимости от ее модели, и об основных принципах общения на канале дальнобойщиков.
Традиционно дальнобойщики работают в канале под номером 15 с частотой 27,135 МГц, а вот буквенное обозначение сетки может быть различным. В классических радиостанциях MejaJet MJ-300 и MJ-333 этот канал располагается в сетке D (если рация работает в многосеточном режиме, то сетка будет обозначена буковой М), а в Alan 100+ этот канал «сидит» традиционно – в сетке С. Подробную таблицу соответствия частот и сеток можно посмотреть на нашем сайте.
Также отметим, что работают дальнобойщики непременно с амплитудной модуляцией (АМ). Связано это с тем, что когда диапазон Си-Би был в принципе разрешен к гражданскому использованию, рации имели возможность работать только в АМ, переключение на частотную модуляцию (она же FM) была добавлена позднее. Но следует иметь ввиду, что некоторые рации умеют работать как раз только в ФМ (в частности, модели Таис PM-41 и РМ-43), что делает их непригодными для общения на канале дальнобойщиков.
Как правило, в большинстве случаев в состоянии «из коробки» рации популярных моделей уже настроены на «дальнобойную» сетку, но иногда приходится выбирать ее вручную. Чтобы переключиться на нее, следует обратиться к инструкции по эксплуатации рации (можете скачать с нашего сайта). После активации нужной сетки переключателем каналов выбирается 15-й, а переключателем типа модуляции – амплитудная (АМ). Ваша рация готова к работе на канале дальнобойщиков.
Общение в канале дальнобойщиков носит весьма неформальный характер, в качестве обращения используют слова «братишка», «братан», «дружище» или по номеру автомобиля. Ниже приведены типичные примеры диалогов на трассе:
– 287, Челябинск, есть в канале? (287 – номер автомобиля, регион определяется по коду).
– В канале, что хотел?
– Я позади тебя на «девятке», хочу тебя обогнать — свистнешь, где можно?
– Принял тебя, свистну.
– Спасибо, братан, удачи тебе!
– И тебе удачи!
Вообще, пожелание удачи откликнувшемуся, считается хорошим тоном и со временем уже выполняется на «автопилоте».
– Ребят, есть в канале кто, рацию проверить?
– Слышу тебя на пятерочку, нахожусь на Победы-Косарева.
– Понял тебя, спасибо, удачи!
– И тебе удачи!
Обычно новичку непросто сходу «влиться» в эфир, поэтому, рекомендуется для привыкания день-другой поездить с включенной рацией на прием. А когда почувствуете, что достаточно освоились, можно начинать общение на канале дальнобойщиков.
Рации для дальнобойщиков можно приобрести в нашем магазине в Челябинске, а также купить с доставкой в города России и Казахстана. Компания РеалРадио осуществляет доставку раций и радиооборудования транспортными компаниями, а также Почтой России наложенным платежом в города:
Анапа, Архангельск, Астрахань, Барнаул, Белгород, Белогорск, Бийск, Биробиджан, Благовещенск, Брянск, Великий Новгород, Владимир, Волгоград, Волжск, Волжский, Вологда, Воронеж, Димитровград, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Магадан, Магнитогорск, Миасс, Мурманск, Набережные Челны, Нижний Новгород, Нижний Тагил, Нижневартовск, Новый Уренгой, Новокузнецк, Новороссийск, Новосибирск, Омск, Орёл, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Смоленск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сыктывкар, Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уссурийск, Уфа, Чебоксары, Череповец, Чита, Шахты, Энгельс, Якутск, Южно-Сахалинск, Ярославль.
Перечень городов, в которые производится доставка раций для дальнобойщиков, постоянно пополняется.
Также мы осуществляем доставку раций для дальнобойщиков транспортной компанией Деловые линии в следующие города: Абакан, Адлер, Братск, Бугульма, Владивосток, Волгодонск, Дзержинск, Забайкальск, Иркутск, Новомосковск, Улан-Удэ, Ухта, Хабаровск.
В города Армавир, Буденновск, Нальчик, Невинномысск, Нефтекамск, Нижнекамск, Пятигорск, Северодвинск, Сызрань – компанией ПЭК. В города Березники, Нефтеюганск, Ноябрьск, Ханты-Мансийск – компанией Экспресс-Авто. В города Альметьевск, Ачинск, Ишимбай, Кипарисово, Комсомольск на Амуре, Лабытнанги, Нерюнгри, Петропавловск-Камчатский, Рубцовск, Усть-Илимск – компанией ЖелДорЭкспедиция.
В города Белоярский, Белорецк, Верхняя Салда, Глазов, Губкинский, Каменск-Уральский, Качканар, Коротчаево, Красноуральск, Кунгур, Кушва, Лангепас, Невьянск, Приобье, Радужный, Салават, Стрежевой, Туймазы, Урай, Междуреченский, Надым, Озерск, Пионерский, Пуровск, Бузулук, Пелым, Покачи, Прокопьевск, Пурпе, Югорск, Северск, Серов, Сибай, Соликамск, Сухой лог, Чайковский, Чусовой, Октябрьский, Симферополь, Тобольск, Ишим, Когалым, Шадринск, Нягань, Сарапул, Южноуральск – компанией КИТ.
Доставка рации для дальнобойщиков возможна в любые населенные пункты Почтой России наложенным платежом или EMS Почтой, например: Алапаевск, Артёмовский, Асбест, Астана, Актобе, Аксу, Атырау, Аксай, Алматы, Балхаш, Байконур, Балаково, Берёзовский, Богданович, Верхняя Пышма, Заречный, Ивдель, Ирбит, Камышлов, Карпинск, Караганда, Кировград, Костанай, Кокшетау, Кызылорда, Семей, Краснотурьинск, Красноуфимск, Лесной, Нижняя Салда, Нижняя Тура, Новоуральск, Первоуральск, Полевской, Ревда, Североуральск, Сысерть, Щелкун, Тавда, Верещагино, Нытва, Лысьва, Красновишерск, Александровск, Краснокамск, Очёр, Полазна, Чернушка, Горнозаводск, Добрянка, Гремячинск, Кудымкар, Губаха, Яйва, Викулово, Ярково, Нижняя Тавда, Ялуторовск, Каскара, Казанское, Боровский, Петропавлоск, Ромашево, Голышманово, Павлодар, Тарманы, Талдыкорган, Жезказган, Винзили, Большое Сорокино, Богандинский, Упорово, Уральск, Усть-Каменогорск, Шымкент, Тараз, Омутинское, Бердюжье, Абатское, Антипино, Исетское, Туртасе, Норильск, Салехард, Воркута, Воткинск, Экибастуз.
Компания РеалРадио следит за новинками в области радиосвязи и рада предложить самые современные средства связи для выполнения любых задач. Профессиональная радиосвязь – наша специализация!
все невозможное возможно!
Впервые обратил свое внимание на рации для авто, когда вел активную переписку с юзерами портала
http://www.drive2.ru/ , на котором постоянно очень много фанатов автомобильной техники
и автотуристов, плюс тут часто бывают водители коммерческого транспорта. И теперь я действительно
считаю что покупка рации является очень важным атрибутом безопасности водителя и дружеской поддержкой соседей по потоку.
Автомобильная рация Alan 100 Plus очень часто покупается дальнобойщиками. Простота в использовании этой рации, небольшие размеры, а также невысокая цена имеют решающее значение. Подходит для небольших городов и небольших расстояний по причине малой мощности.
Автомобильные рации Megajet MJ-100, Megajet MJ-200, Megajet MJ-200Plus и Megajet MJ-300 – имеют показатель мощности в два раза выше, чем у Алан 100, хотя цена этих раций не на много выше. Данные модели тоже достаточно просты, но в дополнение имеют возможность работать как на Европеской, так и на Российской (-5 кГц) сетках частот. Эти модели раций очень любят водители-дальнобойщики за их надежность и простоту. Радиостанции имеют энергонезависимую память (после выключения рации все настройки сохраняются), что является очень удобной функцией.
Автомобильная рация Alan 78 Plus имеет приблизительно такую же цену, как и у авторации Megajet MJ-300, однако по мощности немного выше (10 Вт). Вас особенно порадует энергонезависимая память автомобильной рации – так что с настройками много возиться не придется. Количество функций также удовлетворит любого капризу. 400 каналов позволяет использовать эту модель как рацию для такси.
Теперь пройдемся по портативным авторациям. Из автомобильных / носимых раций можно порекомендовать рацию Си-Би диапазона Alan 42. Эта рация может работать на частоте дальнобойщиков и имеет наиболее подходящую конфигурацию прилагаемого оборудования и комплектацию. Её можно использовать как носимую CB рацию, так и как полноценную мобильную радиостанцию, подключив её через прикуриватель автомобиля к бортовой сети и подсоединив к ней наружную автомобильную антенну.
ПОДРОБНЕЕ
Практические советы по настройке рации Мегаджет
Итак, вы приобрели радиостанцию MegaJet, установили ее в автомобиль. И теперь вам осталось самое интересное – это ее настроить. Но как это сделать? Методом произвольного нажатия кнопок не получится. Читать инструкцию, которая пестрит научными радиотехническими терминами, тоже не очень интересно и требует времени. Предлагаем вам небольшую статью с практическими советами по настройке вашей радиостанции:
Для полноценной настройки вашей радиостанции в любом случае нужно прочитать инструкцию или воспользоваться помощью специалистов.
Но если вы не хотите разбираться с инструкцией или у вас просто на это нет времени, тогда предлагаем воспользоваться услугами наших специалистов по настройке и программированию радиостанций. Они профессионально выполнят работу в короткие сроки, дадут вам ценные рекомендации и советы по использованию.
Настроить радиостанцию мегаджет 300
Онлайн журнал о гражданской радиосвязи
Обзор радиостанции MegaJet MJ-300 + видео
Ко мне на рабочий стол попала еще одна интересная радиостанция. Это третья, по старшинству, станция в семье мегаджетов. Идеологически повторяя своего собрата, MegaJet MJ-100, эта станция предназначена для решения совсем других задач. Видимо, таким образом, компания РКК решила разделить рынок, и заработать еще больше денег.
И смею утверждать, у них это получилось. Станция довольно интересная, она не предназначена для работы в AM, хотя и может в этой модуляции работать. Ее стезя, это частотная модуляция, или FM.
Так что, если вы таксист си-бишник, или просто пользуетесь диапазоном, в основном, в FM, и не хотите тратить кучу денег на рацию, эта станция для вас. В жестких условиях эксплуатации таксопарков, а именно там чаще всего и используется MegaJet MJ-300, станция показала себя с лучшей стороны. Она крайне проста и надежна. А теперь, давайте рассмотрим ее повнимательнее.
Станция поставляется в глянцевой картонной коробке серебристого цвета. Как и у MegaJet MJ-100 картон тонкий, но прочный.
Станция упакована хорошо. Внутри коробки находится пластиковая вставка амортизирующая удары и призванная разделить пространство для транспортировки.
В комплекте идет сама радиостанция, инструкция на английском языке, гарнитура, скоба для крепления и крепеж.
Внешний вид
Внешним видом станция очень напоминает MegaJet MJ-100, общая родословная прослеживается хорошо. Габариты корпуса остались теми же.
Передняя панель выполнена из пластика. На вид пластик выглядит дешевле чем у MJ-100. Он более скользкий и глянцевый.
Корпус состоит из шасси, к которому крепится вся внутренняя электроника, двух металлических крышек, верхней и нижней. Каждая крышка крепиться отдельно при помощи 4 саморезов. Как я уже писал в обзоре про MJ-100, это не очень хорошо, поскольку, на большой громкости такая конструкция будет дребезжать.
Эргономика изменилась. Теперь пользоваться станцией удобнее. Ручки регулировки громкости и управления шумоподавителем, по прежнему, находятся рядом, но они теперь расположены по вертикали, что, на мой взгляд, удобнее. Ручки вращаются с небольшим усилием, но мягко, и без заеданий. На передней панели присутствуют кнопки переключения каналов, кнопка смены модуляции, кнопка включения сканирования каналов, здесь этот режим добавили. Кнопка CH9 выполняющая много функций, о которых ниже.
Дисплей, как и у MJ-100, имеет приятную янтарную подсветку. Индикация полностью повторяет индикацию у младшего брата. Здесь отображаются номер канала, буква сетки, модуляция и режим 0/5.
Минусы у дисплея те же. Он хорошо виден только спереди и сверху. Снизу ничего не видно вообще.
Разъем гарнитуры современный 4 штырьковый, выглядит надежно.
Сама гарнитура очень простая, как и у MJ-100, имеет только микрофон и тангенту.
Провод гарнитуры тоже очень мягкий и на холоде деревенеть не должен.
Сзади у станции находится разъем для подключения антенны, гнездо для подключения внешнего динамика и провод питания.
Разъема для быстрого разъединения на проводе нет.
Динамик находится на нижней крышке, как практически у всех радиостанций гражданского диапазона. Здесь же находится маркировочная табличка с серийным номером.
Функции
В целом, станция по функциям повторяет младшего брата, но есть некоторые особенности. Станция имеет 40 каналов в обычном режиме, и 120 каналов в расширенном. Модуляция AM/FM, работа в нулях и пятерках (0/5), кроме того, есть функция сканирования каналов, что может оказаться полезным в незнакомой местности, функция выведена на отдельную кнопку SC. Главной отличительной особенностью является наличие автоматического шумоподавителя с ручной регулировкой. Если продавцы на рынке будут вам утверждать, что в станции пороговый шумоподавитель, не верьте! Самый настоящий спеектральник, но с возможностью регулировки, что является плюсом.
Для перевода станции в многосеточный режим, нужно выключить станцию, зажать кнопку A/F и включить станцию. Через пару секунд нужно отпустить кнопку и на дисплее появиться надпись EP, что означает, что мы переключились в многосеточный режим. Сетки переключаются кнопочкой CH9. Соответствие сеток следующее M – C, H – D, L – B. Итого 120 каналов. В станцию встроен аттенюатор, который можно включить, если зажать кнопку CH9. На экране появятся буквы Lo (local on), что означает, что аттенюатор включен. Для выключения проделываем все тоже самое и на экране должны появится LF (local off). Эта функция может быть полезна в зашумленном эфире. Для переключения между пятерками и нулями, нужно выключить станцию, зажать клавиши A/F и CH9 и включить радиостанцию. Кнопки нужно отпускать через пару секунд. На дисплее появится цифра 5 показывающая что станция переключилась в нули. Функция сканирования включатся кнопкой SC. Сканирование будет продолжаться до тех пор, пока не откроется шумоподавитель.
Внутри
Станция выполнена на печатной плате из зеленого текстолита. Монтаж аккуратный, огрехов пайки не замечено. Не отмытого флюса тоже.
А тот, что на фотографиях, оставил ваш покорный слуга во время доработки. Я использую безотмывочный флюс-гель. Компоненты на плате не подписаны, что, возможно, затруднит поиск нужного элемента.
Часть деталей не запаяна, что наводит на мысли о том, что данная печатная плата используется и для производства других радиостанций. Выходной каскад выполнен по классической схеме, на 2SC2314 и 2SC2078.
Общее впечатление от начинки положительное.
Заявленные характеристики
Диапазон частот: 26,965…27,855 МГц
Число каналов: 120 AM/FM
Мощность передатчика: 10 Вт
Питание: 13,8 В
Габариты: 138(ш) х 40(в) х 125(д)
Вес: 600 гр
Модификации
О доработках MJ-300 можно прочитать здесь.
Итог
MJ-300, как и MJ-100, подходит не для всех задач. Они гармонично делят рынок и должны использоваться в предназначенных для них нишах. Вследствие того, что в станции реализован всего один шумоподавитель, автоматический, то использование ее в канале дальнобойщиков (15AM) является не целесообразным, поскольку автоматический шумоподавитель в AM работает плохо и будет вас просто раздражать своими постоянными срабатываниями не по делу. Если вам будут ее предлагать для 15 канала, не берите! Для этих целей больше всего подходит пороговый шумоподавитель, как, например, в MJ-100. Стезя MJ-300, это или работа в такси, или использование для других задач, где применяется частотная модуляция.
Описание
Радиостанция MegaJet MJ-300
Автомобильная рация MegaJet MJ-300 хорошо известна, наверное, каждому автомобилисту, у кого есть СиБи радиостанция. И не удивительно. Ведь она выпускается уже очень давно, и у многих водителей в автомобилях стоит (или когда-то стояла) именно MJ-300. Уровень жизни россиян не всегда позволял раскошелиться на дорогую модель, и многие водители выбирали именно эту простую на вид и недорогую радиостанцию MJ-300.
Радиостанция выполнена на технологической платформе “600” (на этой платформе выпускаются современные многофункциональные радиостанции MJ-600 и MJ-600plus ). Продольный размер корпуса составляет всего 125 мм, что позволяет разместить радиостанцию в ограниченном пространстве любой приборной панели автомобиля. Микропроцессорная система управления всеми режимами радиостанции выполнена на базе центрального процессора SAMSUNG 3P9228AZZ-QZR8. Электрическая схема радиостанции дополнена отдельным синтезатором частот на микросхеме LC7152N с внешним цифровым управлением. Это не только расширило частотный диапазон, но и повысило стабильность рабочих параметров, улучшило спектральную чистоту формируемых сигналов.
На передней панели рации слева от дисплея расположены ручки управления громкостью/включением (VR) и ручным шумоподавителем (SQ). Под дисплеем располагаются три кнопки переключения режимов: вид модуляции (A/F), режим сканирования (SC) и включения канала экстренной помощи (CH9). Справа от дисплея расположены клавиши переключения канала (UP и DN).
Особенности рации Мегаджет 300:
Технические характеристики радиостанции MJ-300:
Диапазон частот, МГц: 25,965…27,405
Количество каналов: 40/120
Чувствительность приемника, мкВ
(12 дБ с/ш FM, 10 дБ с/ш AM) 0,3/0,5
Выходная мощность передатчика, Вт: 8
Вид модуляции: АМ(90%)/FM(2 КГц)
Напряжение питания, В: 13,8
Максимально потребляемый ток, А: 2,0 макс.
Размеры, мм: 138(ш) х 40(в) х 125(д)
Масса: 0,6 кг, общий 1,0 кг
Рация имеет возможность работы в многосеточном режиме (120 каналов). Для перехода в этот режим необходимо удерживая нажатыми две кнопки A/F и SC включить радиостанцию ручкой VR. Переключение сеток выполняется кнопкой CH9. Для переключения рации MegaJet MJ-300 с Европейской на Российскую/Польскую сетки нужно удерживая нажатыми кнопки A/F и СН9, включить радиостанцию ручкой VR. При этом на экране отобразится символ «5» Для возврата в обычный режим нужно повторить указанную операцию.
Для возврата к заводским настройкам необходимо выключить рацию и, нажав на кнопку CH9, снова включить. Рация возвратится к заводским настройкам.
Радиостанция MegaJet MJ-300
Megajet MJ-300 – ещё один представитель из линейки автомобильных радиостанций MegaJet, отличающийся своей простотой и надежностью. Станция сочетает в себе отличный функционал, современную схемотехнику, энергонезависимую память настроек, высокую чувствительность приемника.
МегаДжет 300 способен работать в двух видах модуляции на 120 каналах в трех сетках любительского диапазона, как в российском, так и в европейском стандарте частот.
Основной особенностью данной модели является её спектральный шумоподавитель с ручной регулировкой, благодаря чему радиостанция идеально подходит для работы, где много индустриальных помех, в первую очередь в городских условиях.
Органы управления радиостанции расположены на передней панели. С правой стороны находятся две довольно крупные кнопки переключения каналов (UP/DN), ЖК дисплей с подсветкой янтарного цвета. На нём отображаются номер рабочего канала, стандарт частоты 0-5, тип модуляции AM/FM и рабочая сетка.
Под дисплеем – клавиши, которые переключают режимы модуляции (A/F), сканирования (SC) и кнопка быстрого перехода на аварийный 9 канал. Слева расположились два потенциометра: верхний отвечает за включение станции и регулировку громкости, а нижний за регулировку автоматического спектрального шумоподавителя и 4-х контактный разъём тангенты.
Тангента для MegaJet MJ-300 компактная и лёгкая с кнопкой включения передачи PTT оснащена чувствительным электретным микрофоном.
Настройка рации мегаджет 300 плюс
6.УСТАНОВКА РАДИОСТАНЦИИ В АВТОМОБИЛЕ
Радиостанция MegaJet MJ-300 предназначена для использования
в автомобилях с 12-вольтовым аккумулятором и заземленным минусом. Емкость аккумулятора должна быть достаточной как для питания радиостанции, так и для нужд автомобильной электрики.
Перед установкой радиостанции проверьте соответствие Вашего
автомобиля данному требованию.
Для крепления радиостанции в автомобиле предназначена монтажная
скоба и кронштейн-держатель микрофона.
МЕСТО УСТАНОВКИ СИ БИ РАДИОСТАНЦИИ
Радиостанция устанавливается в автомобиле в таком месте, чтобы
пользование ею не создавало неудобств и не отвлекало водителя
от управления автомобилем. Наилучшим местом для этой цели является
место под приборной панелью автомобиля.
Внимание: Убедитесь, что при выборе места
установки радиостанции она не мешает водителю и не ухудшает
доступ к органам управления автомобилем. При прокладке соединительных
кабелей соблюдайте требования безопасности
При неудобном расположении
радиостанции или соединительных кабелей возможна потеря управления
автомобилем.
МЕХАНИЧЕСКИЕ РАБОТЫ ПРИ УСТАНОВКЕ.
Соблюдая осторожность, воспользуйтесь монтажной скобой,
как шаблоном для разметки крепежных отверстий под приборной
панелью. Для отметки мест сверления воспользуйтесь шилом или
другим острым инструментом, предназначенным для разметки на
металле
Этап 2. Просверлите два отверстия диаметром 3 мм для каждого
винта крепления монтажной панели. Закрепите скобу под приборной
панелью прилагаемыми винтами-саморезами (см. рис. 1). Особо
внимательно следует сверлить отверстия, чтобы не повредить соединительные
жгуты и электронные устройства, расположенные под панелью.
Рис.1. Крепление радиостанции при помощи монтажной скобы.
МОНТАЖ РАДИОСТАНЦИИ.
Этап 1. Вставьте радиостанцию в монтажную скобу до совмещения
с фиксаторами (см. рис. 2). Установите оптимальный угол наклона
корпуса радиостанции для удобства доступа.
Этап 2. Закрепите фиксаторы радиостанции, предусмотрев при этом
место для подключения внешних кабелей к задней стенке радиостанции.
Рис. 2. Крепление радиостанции фиксаторами.
УСТАНОВКА ДЕРЖАТЕЛЯ МИКРОФОНА.
Рядом с радиостанцией на приборной панели автомобиля просверлите
два отверстия для установки кронштейна-держателя микрофона.
Закрепите держатель двумя винтами-саморезами 10 мм из комплекта
к радиостанции.
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ДИНАМИКА (в комплект
поставки не входит ).
На задней стенке радиостанции имеется гнездо для подключения
внешнего динамика «EXT-SP”. Вставьте в нее штекер от внешнего
динамика. При этом встроенный динамик отключается.
Поскольку радиостанция MegaJet MJ-300 оснащена фильтром по питанию
для исключения помех от системы зажигания двигателя, подключать
ее к автомобильной борт сети можно в любой точке. Для снижения
помех лучше использовать провод в виде скрученной пары.
Этап 1. Отсоедините кабели питания от клемм аккумулятора во
избежание короткого замыкания, которое может произойти при подключении
питания радиостанции.
Этап 2. Надежно подсоедините черный “отрицательный” провод от
радиостанции непосредственно к кузову автомобиля. Для наилучшей
работы радиостанции требуется надежный контакт с металлом кузова.
Этап 3. Подсоедините красный “положительный” провод от радиостанции
с встроенным держателем предохранителя к блоку предохранителей
(“прикуривателю” или напрямую к положительной клемме аккумулятора).
Обычно наиболее удобной точкой для подключения радиостанции
считается блок предохранителей. Можно подключить кабель питания
к контактам замка зажигания, в этом случае радиостанция будет
выключаться автоматически при выключении зажигания, что предотвратит
случайный разряд аккумулятора.
Этап 4. Восстановите подсоединение кабелей питания к клеммам
аккумулятора. Подсоедините штекер шнура питания к разъему кабеля
радиостанции.
В данном режиме радиостанция отслеживает быстро изменяющиеся.
В данном режиме радиостанция отслеживает быстро изменяющиеся уровни внешних шумов и помех индустриального города и автоматически подстраивает порог срабатывания шумоподавителя на полезный сигнал, не отвлекая для этого внимание водителя. Поверните ручку “SQ” в крайнее левое положение
При этом шумоподавитель отключится, и в динамике появится шумовой фон. Медленно поворачивайте ручку “SQ” по часовой стрелке, пока шумовой фон не исчезнет. В этом положении приемник будет молчать в условиях отсутствия сигнала, однако полезный сигнал с уровнем, немного превышающим уровень шумов, преодолеет действие шумоподавителя и будет слышен. С дальнейшим поворотом ручки действие шумоподавителя поступательно растет, и нужен более сильный сигнал для его преодоления. Для того чтобы принимать слабые сигналы или отключить схему шумоподавления, поверните ручку до конца против часовой стрелки. В режиме ASQ ручной регулятор шумоподавителя отключается, а уровень шумоподавления устанавливается в среднее значение. Включение и выключение режима ASQ производится с гарнитуры кнопкой AQ, или с передней панели кнопкой
дисплее появляется символ “AQ”.
6. Установка вида модуляции.
Для переключения вида модуляции используйте кнопку
A/F, при этом на дисплее
высвечивается символ “AM” при включении амплитудной модуляции, или “FM” при включении частотной модуляции.
На всех Ваших станциях должен быть одинаковый режим работы,
Для “передачи” нажмите клавишу передачи на микрофоне, при этом измеритель передаваемой мощности (RF) в нижней части дисплея покажет относительный уровень выходной мощности. Говорите в микрофон, держа его на расстоянии
10 см от лица. Говорите нормальным голосом, не кричите. Когда Вы передаете, приемник отключается — прием невозможен. Аналогично,Ваш сигнал не может быть принят другой станцией, если она работает в режиме передачи. Говорить и слушать надо по очереди. Для перехода в режим приема просто отпустите тангенту на микрофоне.
Работа на передачу при отключенной или ненастроенной антенне не
допустима и может привести к повреждению Вашей радиостанции.
Иногда клавиша передачи может случайно оказаться нажатой длительное время. Это создаетпомехи другим корреспондентам, работающим в том же канале, что и Вы, а также может привести к выходу из строя Вашей радиостанции из-за перегрева. Для предотвращения подобных случаев служит функция TOT (TimeOut Timer). Для ее включения нажмите и удерживайте отоло 1 секунды кнопку MUT / TOT, пока на дисплее появится символ “TOT”. Теперь время непрерывной работы радиостанции на передачу не будет превышать 3 минуты, после чего передатчик автоматически отключится, а символ “TOT” на дисплее начнет моргать. Отключается функция повторным длительным нажатием кнопки MUT / TOT.
8. «Европейская» и «Российская» сетки.
В гражданском диапазоне существует два наиболее распространенных стандарта частот. Отличаются они тем, что в одном из них частоты, соответствующие каналам, заканчиваются на «5» (например, 9 канал центральной сетки имеет частоту 27065 кГц), а в другом – на «0» (соответственно 27060 кГц). Первый из них принято называть «Европейской» сеткой, и в нем работает большинство российских корреспондентов. Второй – «Российская сетка». Несмотря на название, на территории России используется достаточно редко, и наиболее распространен в Беларуси и странах Восточной Европы. Ваша радиостанция поддерживает оба этих стандарта. По
Страница 4
1. Разъём для подсоединения кабеля антенны с разъемом PL-259
2. Разъём для внешнего громкоговорителя 3,5 мм.
3. Провод питания (красный провод к «+» источника питания, черный провод – к «-» источника питания).
Режимы Приём / Передача Переход из режима Прием в режим Передача осуществляет переключатель PTT (нажал — говори, отпустил – слушай). Кнопка PTT переключателя расположена на гарнитуре радиостанции.
Режим RESET CPU. Используется для очистки памяти процессора и установки заводских настроек. Удерживая нажатой кнопку CH9 включить радиостанцию ручкой VOL / OFF. Режим 40 / 120 каналов. Удерживая нажатой кнопку A/F, включить радиостанцию ручкой VOL / OFF. На экране отобразится символ «М», что соответствует сетке «С» и означает переход в 120-канальный режим. Переключение между сетками производится нажатием на кнопку СН9. Символ «L» соответствует сетке «В», символ «Н» — соответствует сетке «Е».
В конструкции радиостанции используется дисплей на жидких кристаллах (ЖК) типа Black Matrix с запоминанием текущего режима и с дополнительной подсветкой.
Особенно удобны при пользовании ЖК-дисплеем цифры индикатора номера канала размером 10 мм, черного цвета на янтарном фоне.
На информационной панели ЖК-дисплея отображаются основные функциональные параметры режимов работы Си-Би радиостанции. Назначения мнемонических знаков, индицируемых на панели дисплея, следующие.
Как настроить радиостанцию на канал дальнобойщиков
И так, простой такой вопрос, но для человека который не общался с рациями он вполне актуален. Для работы с дальнобойщиками на волне дальних грузоперевозчиков, нужно настроиться на частоту 27.135 МГц это 15 канал европейской сетки C. И установить амплитудную модуляцию. Кстати, про модуляцию нужно узнавать отдельно, дело в том, что на территории России подавляющее большинство дальнобойщиков общаются в амплитудной модуляции, но в Европейской части России некоторые дальнобойщики используют и частотную модуляцию. По этому лучше заранее узнать у местных о том в какой модуляции они общаются.
О модуляции. Их существует несколько видов. Самые распространённые это AM (амплитудная) и FM (частотная). Если в близи проходит дальнобойщик и вы его слышите в шумах, то скорей всего у вас не совпадает модуляция. Можете сменить тип модуляции и провести связь. Если связь стала чистой, значит следует оставаться на той же модуляции. Бывают случаи когда дальнобойщик сам неправильно установил модуляцию и жалуется на плохое качество связи. Я с этим фактом сталкивался несколько раз. Один раз проблема решалась переключением тумблера с AM на FM. В другой же раз пришлось человеку менять радиостанцию ибо у него была Alinco, которая работает только в FM, а местные дальнобойщики только в AM.
О сетке частот. Дело в том, что у разных производителей не совпадает нумерация сеток. Точнее не совпадают буквенные обозначения. По этому следует открыть инструкцию к своей радиостанции и посмотреть в какой сетке фигурирует частота 27.135 МГц.
Этот сайт использует файлы cookies, чтобы упростить вашу навигацию по сайту, предлагать только интересную информацию и упростить заполнение форм. Я предполагаю, что, если вы продолжаете использовать мой сайт, то вы согласны с использованием мной файлов cookies. Вы в любое время можете удалить и/или запретить их использование изменив настройки своего интернет-браузера.
Обзор радиостанции MegaJet MJ-350 + видео
Собственно я бы, наверное, не стал писать обзор на MegaJet MJ-350 если бы не стечение обстоятельств которое сделало практически безальтернативным выбор дешевой радиостанции на фоне конкурентов и младших моделей.
Поставляется станция в такой же коробке, как и все современные мегаджеты.
Сама станция выполнена в классическом форм-факторе, в виде моноблока. Размеры корпуса соответствуют размерам MJ-450 и MJ-650.
Индикация на дисплее чем-то напоминает MJ-400, за исключение отсутствия S-метра, который тут был бы очень кстати, поскольку в органах управления присутствует ручка управления чувствительностью приемника, а вот ориентироваться насколько сильно ее влияние на чувствительность станции невозможно, поскольку индикатор отсутствует, как это было сделано на MJ-200 Plus.
Сзади тоже ничего необычного нет, все, как и в старших моделях.
У станции 6 функциональных кнопок и 3 ручки управления, позволяющие получить полный контроль над всеми возможностями радиостанции.
Станция выполнена на плате из зеленого текстолита. Качество монтажа на уровне старших братьев. Следов флюса и лишнего припоя на плате, как это бывает у продукции с завода Nextron, не обнаружено.
Процессор находится на передней панели.
Выходной каскад построен по классической схеме на транзисторах 2SC2314 и 2SC2078.
С доработками MegaJet MJ-350 можно ознакомиться здесь.
Тип диапазона частот: Си-Би 27МГц Торговая марка: Megajet Диапазон частот: 26,515 – 27,855 МГц Количество частотных каналов: 135R+135E Выходная мощность передатчика: 8 Вт Чувствительность: 0,3 (12 дБ SINAD FM)/0.5 (10 дБ SINAD AM) мкВ (с/ш) Тип шумоподавителя: автоматический (ASQ) и пороговый Вид модуляции: AM/FM Напряжение питания: 13.8 В Максимальный ток потребления: 2000 мА Тип разъема для антенны: UHF-female (PL259-гнездо) Звуковая мощность динамика: 3000 мВт Тип установки скоба Размеры, мм 138x40x120 Вес, гр 900 Тип Автомобильная
Не совсем понятна целевая аудитория которая будет покупать эту станцию. Дело в том, что искусственно расширив модельный ряд, компания РКК сделала очень размазанными границы между радиостанциями. По сути, MJ-350 отличается от MJ-150 только регулировкой усиления в приемнике, более корректной индикацией на дисплее и дизайном. Ну и, разумеется, качеством.
На данный момент, это чуть более дорогая альтернатива MJ-150 и я бы рекомендовал именно ее, в качестве простой и надежной радиостанции для использования в 15 канале.
Страница 16
Если Вы ощущаете значительное уменьшение дальности связи, проверьте качество и надежность подключения антенны и Си-Би радиостанции. Возможно, Вам потребуется консультация по этому вопросу у специалиста.
Уровень шумов и помех в точке приема сильно влияет на дальность связи. Наиболее сильные помехи наблюдаются вблизи линий электропередач, контактных сетей электропоездов, трамваев и троллейбусов. На прием в автомобиле могут сильно влиять помехи и шумы, вызванные работой систем и агрегатов автомобиля.
Си-Би приемник — высокочувствительное устройство, способное принимать и усиливать очень слабые сигналы и шумы, особенно, если источник этих сигналов находится на расстоянии нескольких десятков сантиметров. Любой шум, который слышен в динамике радиостанции, почти наверняка имеет источник, находящийся вне радиостанции, т.к. данная радиостанция разработана с учетом подавления и минимизации уровня собственных шумов (подавитель низкочастотного шума и ограничитель шумов).
Существует несколько рекомендаций для контроля и уменьшения влияния внешних помех и шумов автомобиля.
Прежде всего проверьте отсутствие помех по цепям питания. Для этого сравните уровень шума приемника при отключенной антенне до и после выключения двигателя. Одинаковый уровень шума означает, что по цепям питания помехи отсутствуют.
Наиболее интенсивным источником внешних шумов является система зажигания автомобиля, в котором установлена Си-Би радиостанция. Если Вы считаете эту причину возможной, просто выключите двигатель и оставьте ключ в положении «Приборы включены». В этом случае питание на радиостанцию подается, однако система зажигания не работает. Если при этом шумы значительно уменьшились, то система зажигания Вашего автомобиля является источником шумов.
Для их уменьшения необходимо отрегулировать двигатель и заменить старые свечи и провода. Можно использовать высоковольтные провода с силиконовой изоляцией и колпачки свечей с помехоподавляющими резисторами, а также дополнительный провод, соединяющий капот с кузовом. Эти меры уменьшат уровень шумов от системы зажигания двигателя.
Предупреждение: Не производите ремонт или переоборудование системы зажигания при отсутствии опыта ремонта автомобиля. Для этого правильнее обратиться на станцию технического обслуживания.
Искрение щеток автомобильного генератора может издавать помеху, напоминающую в динамике воющий звук разной высоты. Эта помеха вызвана загрязнением щеток
г.Челябинск ул.Свободы,185 8(351)-278-88-87 / ул.Черкасская,17 ТЦ «Невский» 218-0-217
г.Тюмень ул.Республики,188 ТК «Квартал» 8-(3452)-903-905 / ул.Федюнинского,4А 903-988
г.Пермь, Чкалова,9Е рядом «Крепар» 8(342)-249-88-05 / Чернышевского,3А «Римэкс» 216-51-54
г.Екатеринбург ул.8 Марта,185/5 8-(343)-379-00-63 г.С-Петербург ул.Звездная,1А 8-(812)-930-56-32
Настройка канала дальнобойщиков на рации “Мегаджет”
Выбор автомобильной рации – одна из важных задач дальнобойщика. Ее наличие в кабине обеспечивает связь между водителями разных машин на протяжении всего пути. Это может быть, как колонна одной фирмы, так и попутные, встречные, незнакомые друг с другом участники движения.
Наличие связи с внешним миром служит залогом безопасности водителя, помогает в вопросах взаимовыручки между ними. Ведь неожиданностей на дороге много, такова специфика труда.
Простота и надежность устройств выручает при проблемах с сигналом сотовой связи. Абонентская плата за использование отсутствует, что является неоценимым достоинством.
Рации охотно используют водители легковых автомобилей. Это таксисты, курьеры, инкассаторы, – все те, кому необходимо постоянно быть на связи. Обычные автолюбители зачастую тоже не оставляют такие средства общения без внимания.
УСТАНОВКА И НАСТРОЙКА АВТОМОБИЛЬНОЙ АНТЕННЫ
В общем случае имеются два типа антенн для мобильных
Си-Би радиостанций — полноразмерный штырь длиной 1/4 волны (2,75
м) и укороченная согласованная штыревая антенна (от 0,5 до 1,9
м). Из-за большой длины полноразмерных антенн на автомобилях
применяются, в основном, укороченные антенны в различных конструктивных исполнениях с креплением через
отверстие в крыше, на кронштейне за отбортовку водостока или
на магнитном основании (см. рис. 3).
Рис. 3. Типичные места установки автомобильных антенн.
Антенны на магнитном основании имеют то преимущество,
что легко убираются внутрь машины на стоянке, а сила магнита
обеспечивает ее надежное крепление при тряске и движении с высокой
скоростью.
От места установки антенны зависит ее диаграмма направленности.
При установке антенны на середине крыши, диаграмма направленности
приближается к круговой. Если антенна установлена на правом
краю крыши, то ее максимальное усиление будет направлено влево
от оси автомобиля. При
размещении антенны на заднем багажнике ее диаграмма будет направлена
вперед.
На рис. 3 показаны пять типичных мест установки автомобильной
антенны: (1) задний бампер, (2) задняя крышка багажника, (3)
отбортовка для стока воды, (4) капот, (5) крыша.
Для получения квалифицированной консультации относительно выбора
типа антенны и места ее установки свяжитесь с Вашей фирмой-продавцом.
Тщательно соблюдайте указания инструкции по установке антенны, составленной изготовителем.
Автомобильная радиостанция MegaJet MJ-3031M Turbo
Страна изготовитель Корея (оригинал).
«Деревянная» радиостанция MegaJet MJ-3031M Turboдо 20 Вт320 каналов
Из других особенностей рации Мегаджет 3031 Турбо стоит выделить быстрое переключение между сетками одной клавишей и высоко контрастный цветной дисплей Black Matrix, на который выводятся все данные о режиме работы Си-Би трансивера, включая индикацию канала приема и передачи, рабочей частоты и уровня сигнала, а так же тип модуляции, номер канала и пр.
Транзисторы выходных каскадов снабжены радиаторами для улучшения отвода тепла при работе на передачу и для обеспечения стабильных параметров радиосигнала при мощности до 20 Вт.
Высококачественная система автоматического подавления шумов (ASQ) отсекает часть лишних шумов и делает работу простой и приятной. Точную настройку частоты обеспечивает микропроцессорная система управления с фазовой автоподстройкой. Ставший уже обязательным для Си-Би радиостанций, режим сканирования SCAN дополнен возможностью прослушивания двух выбранных каналов (Dual Watch).
Энергонезависимая память обеспечивает сохранность пользовательских настроек и каналов при отключении внешнего питания. Как и все популярные Си-Би радиостанции, модель Megajet MJ-3031M Turbo имеет возможность подключения внешнего громкоговорителя, подсветку панели и кнопок управления, удобный селектор частотных каналов, клавиша ASQ и переключение каналов продублированы на тангенте управления, а так же кнопку «0» для быстрого перехода в «российскую» сетку частот.
Автомобильная радиостанция Megajet MJ-3031m Turbo отличается от Megajet MJ-3031m наличием повышенной выходной мощности — до 20 Вт, наличием отдельной кнопки переключения сеток «Европа-Россия».
Особенности MegaJet MJ 3031M Turbo:
Смотрите так же антенны для Си-Би радиостанций:
Мы доставляем заказы по всей России! Орел, Киров, Норильск …
Какая радиостанция лучше
Однозначного ответа на этот вопрос нет – все зависит от того, как часто и на каких расстояниях вы планируете общаться
Если передвигаетесь в пределах РФ, обратите внимание на бюджетные станции
Модель Alan 100 Plus – мини-вариант. Мощность у рации небольшая, но этих цифр вполне хватит для езды в городах. Цена устройства не превышает 3 тысяч 600 рублей.
Не больше трех тысяч стоит компактная Kenwood_tk-f8_dual_band. У рации Кенвуд 128 каналов памяти.
В том же ценовом диапазоне расположилась модель Quansheng UV-R50. Ее мощность составляет 5 Ватт.
Для езды в городской черте отлично подойдут бюджетные модели Baofeng UV-82 и Баофенг UV-B5. Их стоимость – 1,5–2 тысячи рублей. Мощность не превышает 5 Ватт. Баофенг годится для бесед на небольших расстояниях.
Модель посолиднее – Yaesu FT-1907R UHF. Передатчик имеет большую мощность, количество телеканалов – 200.
Желающим компактности стоит присмотреться к Track Smart 27. Аппарат мощностью 4 Вт поддерживает 800 каналов – европейских и российских.
Многие дальнобойщики отдают предпочтение рации Связь м333. Мощность до 10 Вт, стоимость в пределах 4 тысяч рублей.
Аналогичная цена установлена на INTEK M-490 плюс. Рация умещает 850 каналов.
На 500 рублей дороже стоит Optim Pilgrim. Аппаратура работает от сети в 12 и 24 Вт, не требует доппреобразователей. Мощность – 10 Вт. Такая же мощность наблюдается у Quansheng TG-UV2 PLUS. Аппарат немного габаритнее.
Почетное место в рейтинге водителей занимает фирма Мегаджет. Стоимость моделей выше, однако рация имеет энергонезависимую память. Эта функция автоматически сохраняет настройки. Канал дальнобойщиков на рации Мегаджет имеет больше настроек
Так, модель MJ 100 можно купить за 5 тысяч рублей. Megajet MJ-100, MJ-200 MJ-200Plus и MJ-300 просты в использовании и ловят на расстоянии в 5–8 километров.
Одна из самых мощных в линейке – MJ-3031мTURBO. Она способна «разгоняться» до 18 Вт.
Хороший сигнал (20 километров на открытом пространстве) имеют рации Оптим Аполло и Optim Truck. Их стоимость порядка 7 тысяч. Аналогичная цена у модели Yosan Excalibur TURBO.
Но предыдущие варианты в разы уступают рации Алинко др438. Аппарат габаритный. «Ракета», как ее называют шоферы, трудится в УКВ-диапазоне. Ее мощность – до 45 Вт (ловит на несколько десятков километров). Качественная связь обойдется примерно в 18 тысяч рублей.
Надо сказать, что рацию некоторые умельцы делают из обычных телефонов. Так, программа Zello (устанавливается на Моторолу, Айфон, Андроид-платформу) превращает аппарат в радиостанцию. Однако такой способ связи подойдет лишь для города. Для международных перевозов иметь рацию надежнее.
Настроить рацию на волны дальнобойщиков несложно. «Шоферский» эфир необходим для обмена рабочей информацией, там нет места флуду. Не рады на канале будут водителям легковых авто: их управляющие фурами считают другой «кастой».
Для перехода в приват пользуйтесь свободными нижними каналами
При выборе рации обращайте внимание на мощность: чем она выше, тем большие расстояния осилит аппарат
Детальная информация видна на видео:
Как настроить рацию Мегаджет
Сегодня речь пойдет о всем известной радиостанции Megajet.
Каждая модель имеет разную сетку для работы в 15 канале дальнобойщиков.
Например модели при настройке рации MJ-500 работает в сетке «C», а модель MJ-850 в «D» но при этом частота одна и та же, что часто ставит в тупик пользователей. Настраивая свое оборудование по принципу «ЯК У КУМА» и настраивая одну и ту же сетку, в итоге рация не работает или работает до тех пор, пока находитесь рядом. При увеличении расстояния связь теряется.
В помощь сбрасываю таблицу по которой можно определить какая сетка необходима для связи с другими рациями и была возможность настроить свою рацию.
Источники информации:
- http://avtotop.info/kak-nastroit-raciju-megajet-300/
- http://www.viam-radio.ru/information/instructions/megajet_mj_300.htm
- http://www.mobilradio.ru/information/manuals/megajet-mj300.htm
- http://radiochief.ru/obzory/obzor-radiostantsii-mj-300/
- http://avsu-pitanie.ru/info/racija-megadzhet-300-instrukcija-po-nastrojke/
- http://radiochief.ru/radio/megajet-mj-300-mj-400-mj-600-plus-i-mj-3031m-turbo-dlya-kanala-dal-nobojshhikov-by-t-ili-ne-by-t-i-koe-chto-o-rabote-shumopodavitelej/
- http://oilinmotor.ru/nastrojka-racii-megadzhet-300-na-15-kanal/
- http://o-ladagranta.ru/nastroit-radiostanciju-megadzhet-300/
- http://max-vps.ru/different/megadzet-3031m-turbo-nastrojka-na-kanal-dalnobojsikov.html
