Как настроить камеру заднего вида на магнитоле андроид

CarPC by Android. Часть 8: Камера заднего вида

Ну а мы продолжим))
Когда уже все компоненты нужные для планшета установлены, остался один маленький но очень полезный штрих, а именно камера заднего вида/хода. Чтобы прикрутить её к планшету есть один проверенный годами и тысячами пользователей вариант. И так что нам нужно:
— камера заднего хода
Подойдет в принципе любая аналоговая камера. На Али или Ебэе их миллионы)) Тут мне немного подфартило, во второй части я писал про карман печки с Али для переноса отопителя. Так вот, карман никак не хотел вставать без зазоров, я сфотал эти «косяки» и написал продавцу претензию, продавец оказался адекватным и предложил в качестве компенсации 10 зеленый «рублей»)) это уже потом я узнал, что нужно на отопителе ушки отпилить и все встанет более менее ровненько) И вот на эти вот 10 баксов, переведенных мне на PayPal (не связывайтесь с этой системой) я заказал на Ебэе камеру

Маленькая, с высоким разрешением, водонепроницаемая(реально запаяна на совесть), с регулировкой угла видимости, один только минус…не фурычит нихрена)) Видимо на почте ей «мозги» стряхнули. Делать нечего, написал продавану и он вернул полную стоимость)) А потом мне помог xxxVIKTORxxxx и продал за не дорого свою камеру ЗХ которая ему не подошла. И вот она приехала

Цвет корпуса у нее серебристый, ну да ничего, мы её покрасим))

Так же в комплекте есть все провода для подключения)

— easycap (позволяет захватить изображение с аналоговой камеры и перевести в цифровое) Заказывал его уже давненько и он у меня лежал и ждал камеру. Если у вас Нексус 7 то берите на чипе UTV007 вот ссыль

— программа для Easycapa
Тут есть 3 проги с которыми точно все будет чики-пуки:
— EasyCap viewer
— EasyCap Car
— Easycap & UVC Player(FPViewer)
Первые 2 платные, а последняя бесплатная, вот её я и установил)
Когда все компоненты собраны, камера проверена на «столе» и все работает, то можно идти инсталировать в авто)
Так как у меня уже были все кабели подключения от не работающей камеры, а кабели эти у всех камер одинаковые, еще до того как пришла работающая камера я провел кабель передачи видеосигнала от крышки багажника до планшета. Далее уже имея при себе камеру ЗХ, определяемся куда мы ее пришпандорим) У Лансера на вставке рамки номера есть отличное место, между фонарями подсветки, вот туда мы её и поставим. А чтобы поставить, нужно снять вставку, а делается это так:
-откручиваем 4 гайки изнутри крышки головкой на 10

А даллее вам предстоит увлекательная игра)) нужно вытащить эту вставку, я использовал пластиковые инструменты с Али. Спустя 30 мин я её снял

Далее принес вставку домой, разметил и просверлил отверстие для крепежа и приделал саму камеру

Как настроить камеру заднего вида и избежать проблем с парковкой

Каждый водитель должен знать, как настроить камеру заднего вида правильно, ведь только так он сможет в полной мере испытать все ее преимущества. Главная функция этого гаджета – помощь в маневрировании автомобилем при движении обратным ходом в условиях ограниченной видимости. Получается, правильная настройка также оказывает влияние на безопасность водителя во время управления. Ну, и, разумеется, камера заднего вида позволяет сохранить целостность внешнего вида авто, предотвращая ненужные столкновения с препятствиями.

Что можно настроить?

Настройка видеогаджета, обычно, выполняется через устройство вывода картинки на экран (магнитола, планшет, зеркало, видеорегистратор и т.д.).

Какие настройки присутствуют у камеры заднего вида? К слову, их немного:

Как настроить камеру на магнитоле?

Регулировка параметров видеогаджета выполняется после его успешного подключения:

С помощью данного алгоритма вы сможете выполнить настройку любой камеры заднего вида, в том числе, на китайской Андроид магнитоле. Названия разделов и их расположение могут, конечно, различаться, но не кардинально.

Как настроить устройство на зеркале?

Если вы приобрели комплект камеры с зеркалом заднего вида (или с накладной панелью), значит картинка с глазка при движении назад будет выводиться на него.

Получается, зеркало выполняет функцию монитора для отображения сигнала с камеры. Если же последняя находится в спящем режиме, оно стандартно играет роль отражателя.

Рассмотрим, как правильно настроить на авто камеру заднего вида на зеркале:

Как настроить камеру, подключенную к другому устройству?

Ну что же, выше мы рассказали, как правильно настроить камеру заднего вида на магнитоле или на зеркале обратного обзора. По факту, самое первое, что вы должны для этого сделать, правильно подключить прибор. Ну, а дальше – найти раздел с настройками в меню и выставить свои параметры.

Отрегулировать камеру заднего вида в автомобиле, как вы поняли, не сложно. Если ваш гаджет имеет в комплекте собственный монитор или вы подключаете его к планшету или смартфону, картинку настраивают прямо через них. И опять же, сначала, важно осуществить правильное подключение. Как только на экране появится изображение, полдела сделано! Дальше, идите в меню и изучайте доступный функционал.

Ваши цели – четкий видеосигнал без помех и ряби, отображение в корректном формате (зеркальный, не перевернутый) и правильно откалиброванная разметка.

Настройка камеры заднего вида на андроид магнитоле

Установив камеру заднего вида на автомобиль, её следует подключить к какому-либо экрану — планшету, зеркалу, видеорегистратору и т.д. Чаще всего изображение КЗВ выводится на дисплей автомагнитолы. Сделать это довольно просто и под силу любому автолюбителю.

Как настроить картинку с камеры заднего вида

Проверка работоспособности камеры заднего вида проводится таким образом:

Если установка была произведена по всем правилам, на экране автомагнитолы в этот момент должно появиться изображение все того, что происходит сзади вашей машины.

При отсутствии картинки или её нечётком показе попробуйте произвести такие действия:

Теперь, когда всё функционирует нормально, можете пробовать парковаться. Правда, чтобы это прошло успешно, нужно ещё кое-что предпринять.

Какие опции участвуют в настройке

Попробуйте откалибровать парковочную разметку. Вы должны точно представлять себе, какому реальному расстоянию соответствует каждый из цветов — красный, жёлтый, зелёный.

Не забудьте про регулировку угла наклона глазка. Желательно достигнуть широты картинки по максимуму, но проследив, чтобы расстояние при этом искажалось как можно меньше.

Разберитесь с опцией отзеркаливания, включив или отключив функцию MIR. Если изображение показывается в перевёрнутом виде, отключите кнопку FLP. Можно попробовать передвинуть окуляр камеры на 180 градусов.

При наличии микрофона зайдите в настройки громкости записи и отрегулируйте их в соответствии с вашими предпочтениями.

Чтобы камера заднего вида давала хорошую картинку в ночное время, следует во время покупки обращать внимание на разрешающую способность матрицы. Желательно, чтобы этот показатель составлял не менее 0.3 Мп.

Если вас не устраивают заводские параметры глазка, фокуса, угла обзора, тоже поработайте над ними в настройках автомагнитолы.

Особое внимание уделите качеству показываемой картинки. Она должна быть чёткой, яркой, контрастной, с достаточным уровнем цветопередачи.

Поддаются регулировке и дополнительные опции:

Правда, они присутствуют далеко не в каждой модели.

Диагональ матрицы должна быть заявлена не менее 4.3″. От этого параметра зависит уровень искажения картинки.

Настройки камеры заднего вида проводятся по данному алгоритму практически в любой автомагнитоле. Даже если у вас китайское устройство на Андроиде, меню не будет существенно отличаться. Возможно применение других названий разделов. Но всё равно будет интуитивно понятно, что речь идёт о настройках КЗВ.

Обзор ГУ на базе android 6.0.1 infidini ч.4 «Установка камеры заднего вида + бонус ELM327. Итоги»

Ради чего я менял свинг? Вот ради чего!

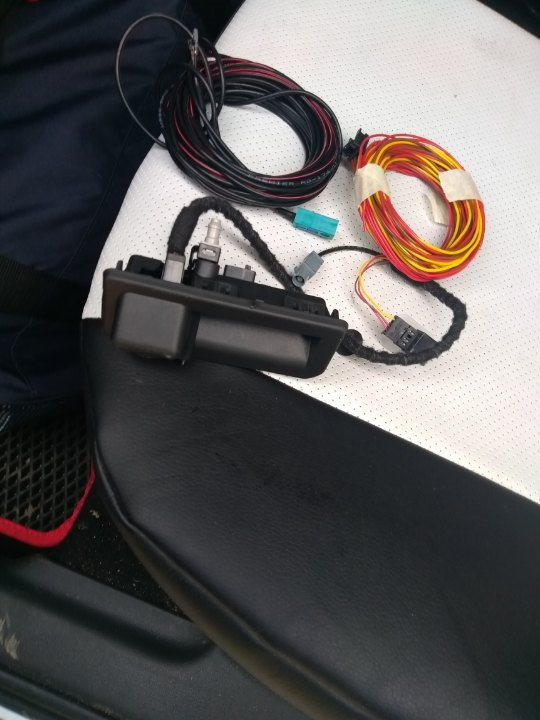

Камера 5JA 827 566 и проводка. Про нагревательство с «РГБ боксом» я уже писал, повторяться не буду. Скажу только что из-за этого откладывался вот этот обзор)

Для начала, почему я выбрал именно оригинал:
-это штатная камера, то есть она гарантированно ровно встанет в штатное место(вместо кнопки багажника)
-угол обзора 180 градусов
-омыватель камеры — жаль нет заднего дворника, а то бы с радостью реализовал этот функционал, а так чет тянуть шланг через салон. да и моторчик менять…не улыбает

Дальше приступил к установке и прокладке проводов.
Снимаем обшивку крышки багажника(Достать пистоны и открутить болт крепления ручки)

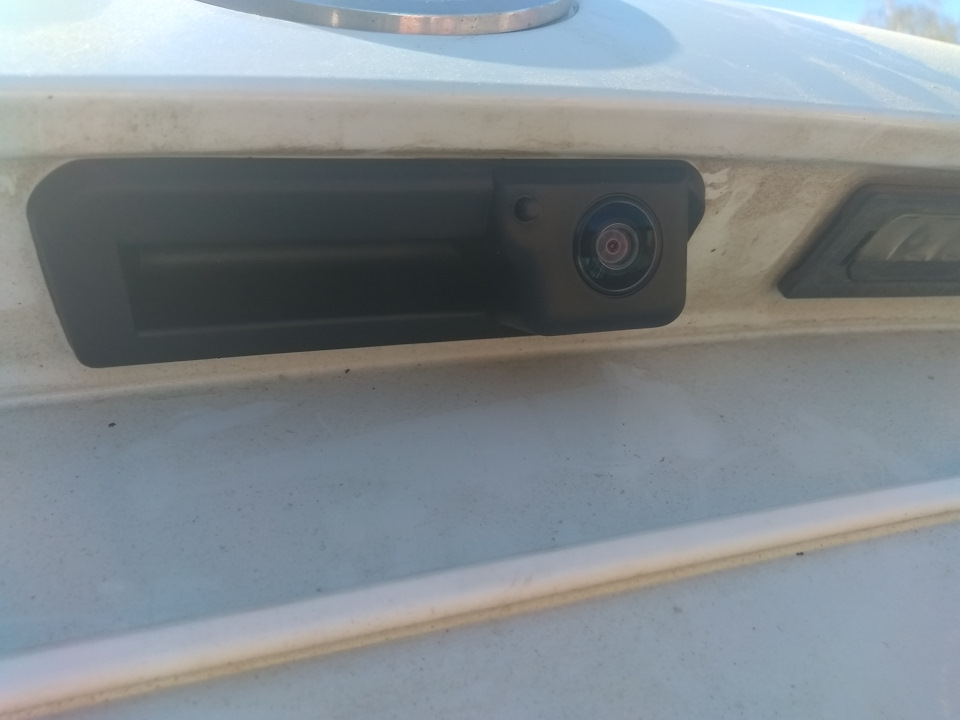

Камера ставится за 5 минут: поддеваем стоковую кнопку, достаем, взамен ставим уже кнопку с камерой.

Дальше проводка. Разъем питания камеры:красный провод — управляющий(задний ход), желтый — питание 12В, коричневый — масса. Отдельно видео кабель — со стороны камеры разъем факра, с другой — два обжатых клеммами провода (cvbs+ — центр.жила и cvbs-экран)
Массу сразу подключил к штатному месту под болтик.
Остальные провода вместе с видеокабелем обмотал х/б изолентой для пущей надежности и бросил через штатную гофру багажника в салон с правой стороны, по задней стойке, по правому порогу, и в отсек магнитолы. Все детали салона крепятся на металлических клипсах, так что дергать можно не боясь сломать. Но все равно с осторожностью — одну клипсу уронил в недра обшивки багажника- хорошо есть магнитик на проволочке)

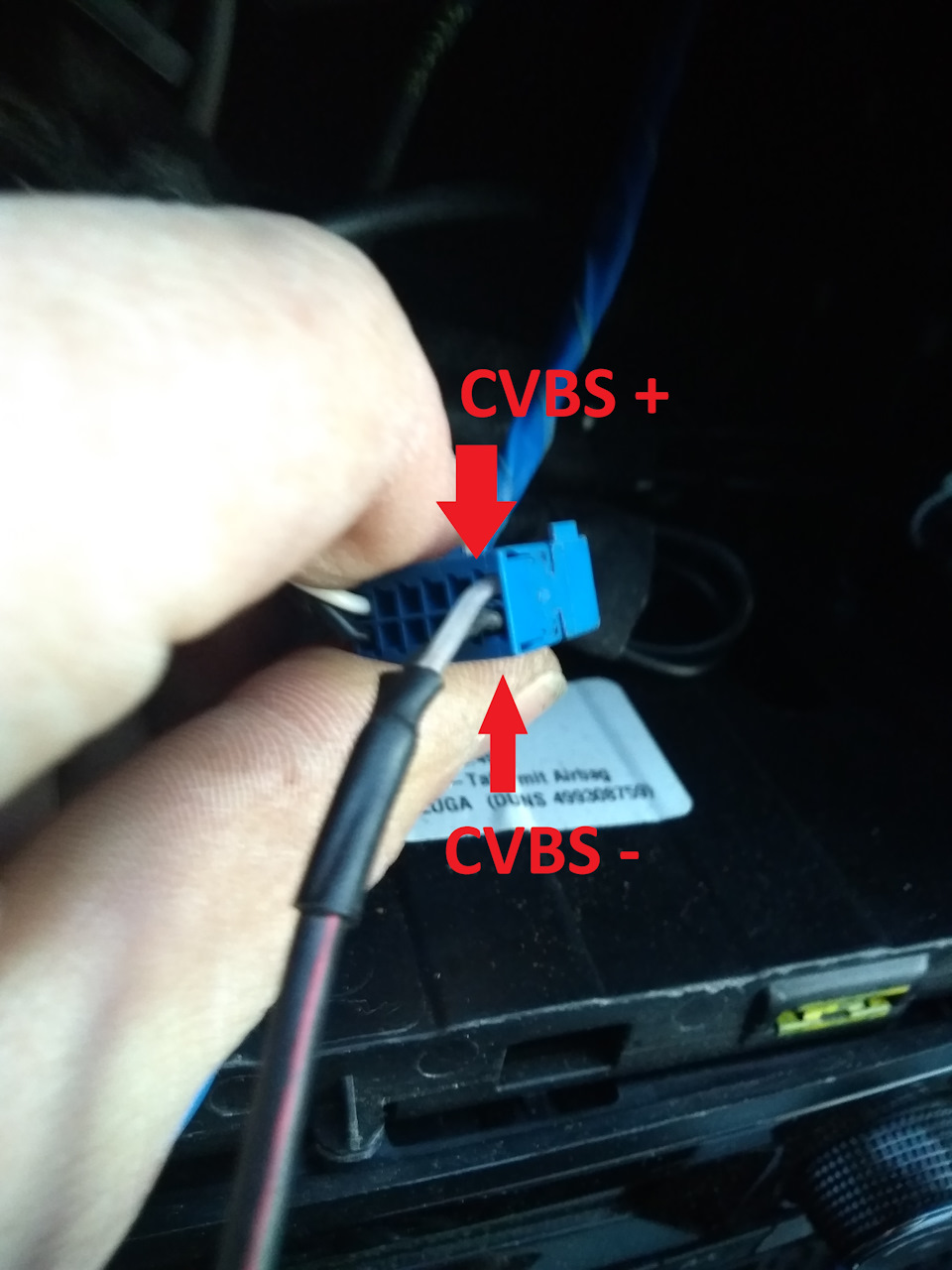

Затем надо припаять провода питания, а видео кабель подключить в штатный разъем квадлока(синий) как на картинке.

Желтый провод припаял к желтому проводу питания магнитолы, Красный управляющий провод припаял к коричневому проводу заднего хода (см. распиновку разъема магнитолы-спасибо манагеру)

Все подключаем, ставим на место, включаем.

Работает! И без всяких ргб боксов(блин обида!)
Обзор отличный — теперь выезжать если припарковался передом (ненавижу так, но бывает по-другому никак) намного удобнее.

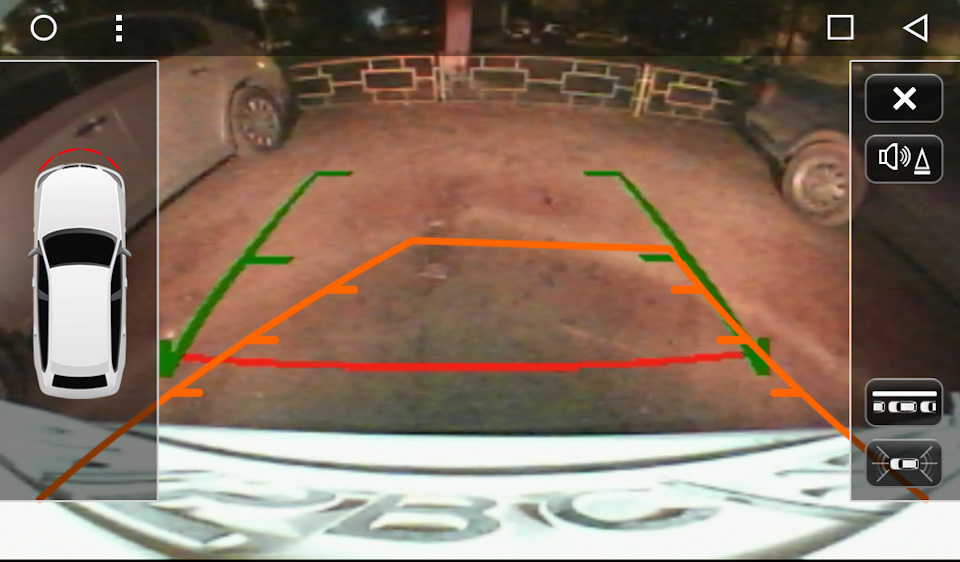

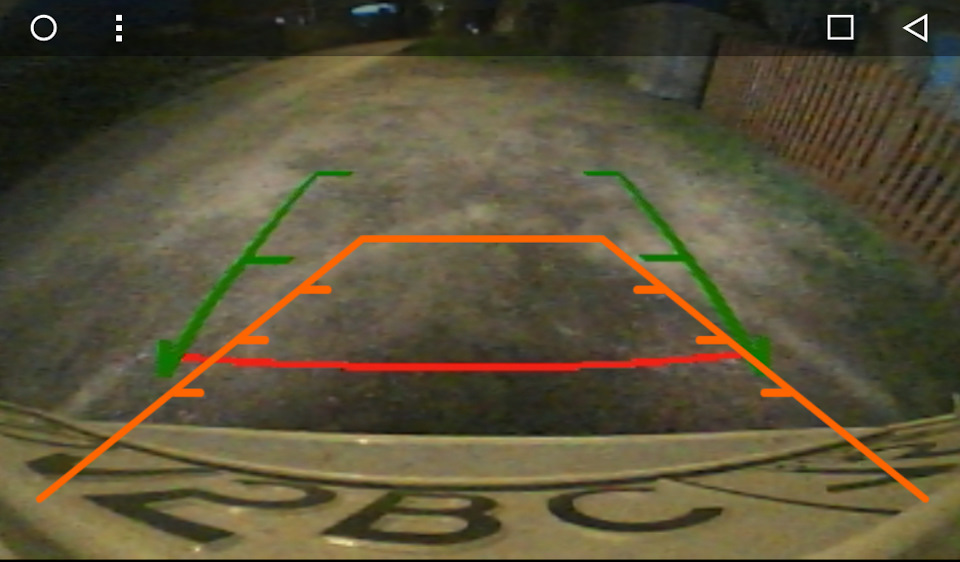

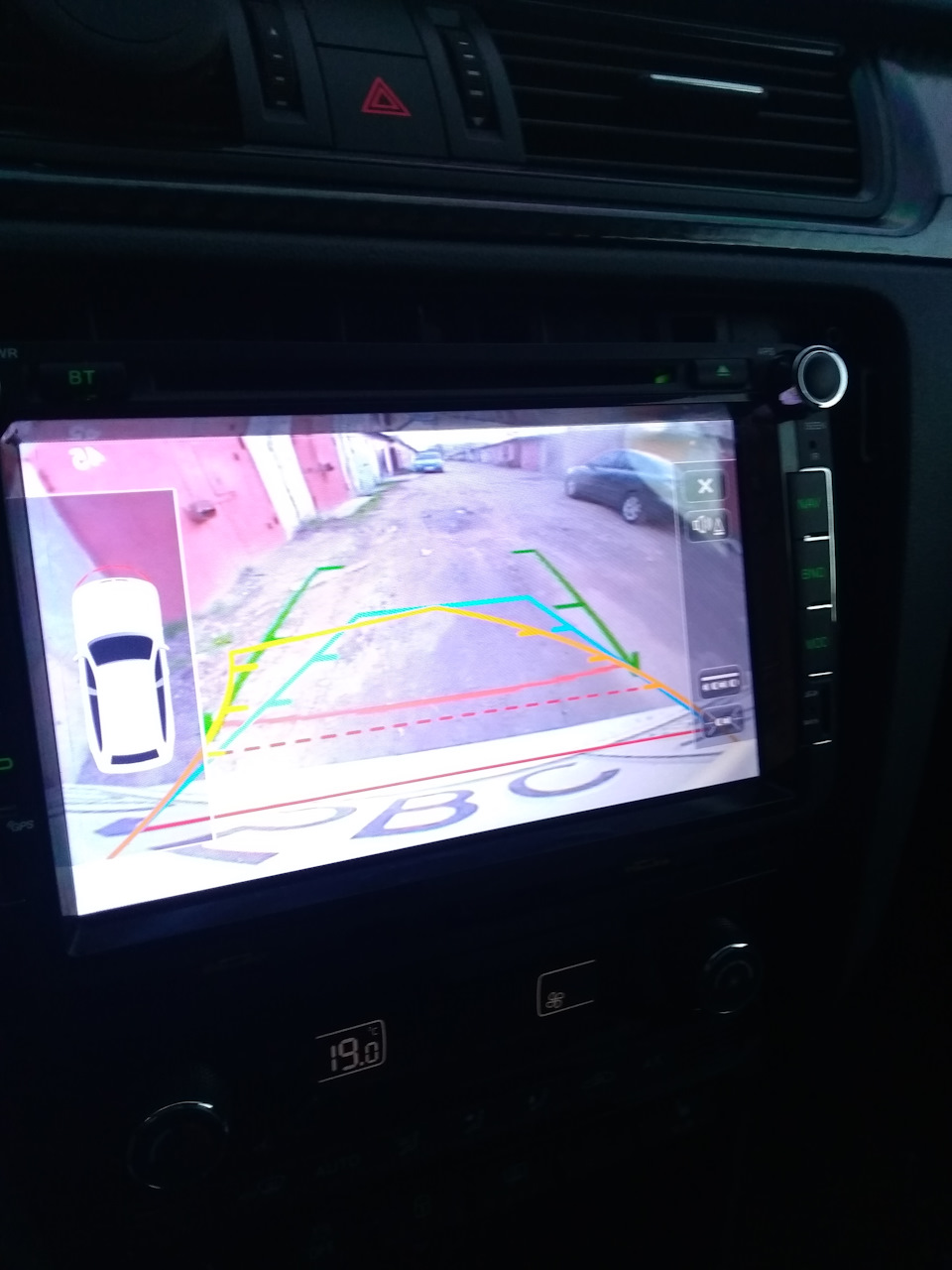

Парковочные линии и динамические линии(поворачиваешь руль и линии поворачиваются) — удобно. Высчитал до крайней поперечной линии около метра. А красная — около 10 сантиметров от бампера.

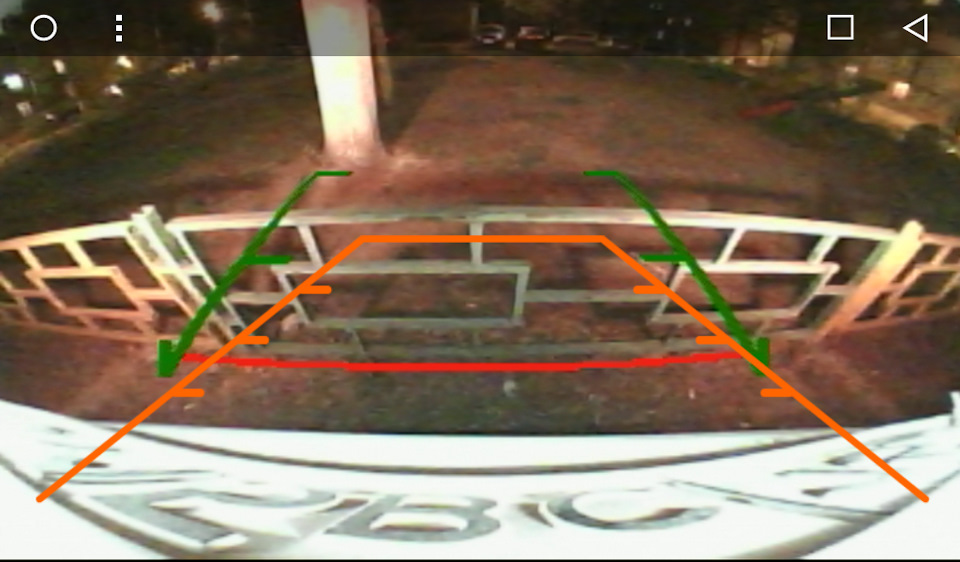

Самое страшное опасение было это ночной обзор. Ерунда! Как днем видно все, ну шумов конечно больше, но это не страшно.
При этом парктроник отображается слева и работает корректно.

XV. ELM327
Прикупил ELM327 адаптер. Так чисто как игрушку, ибо все и так показывает максидот.

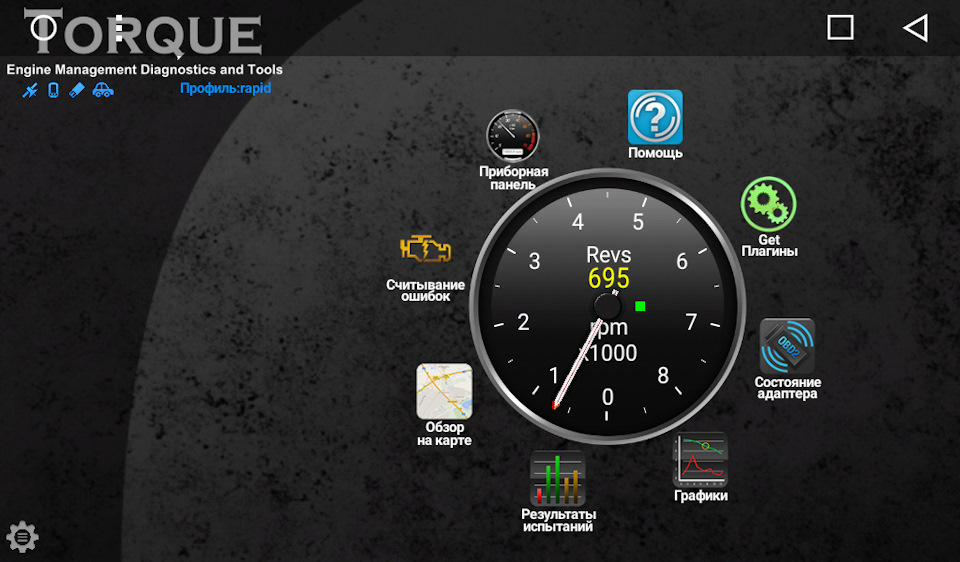

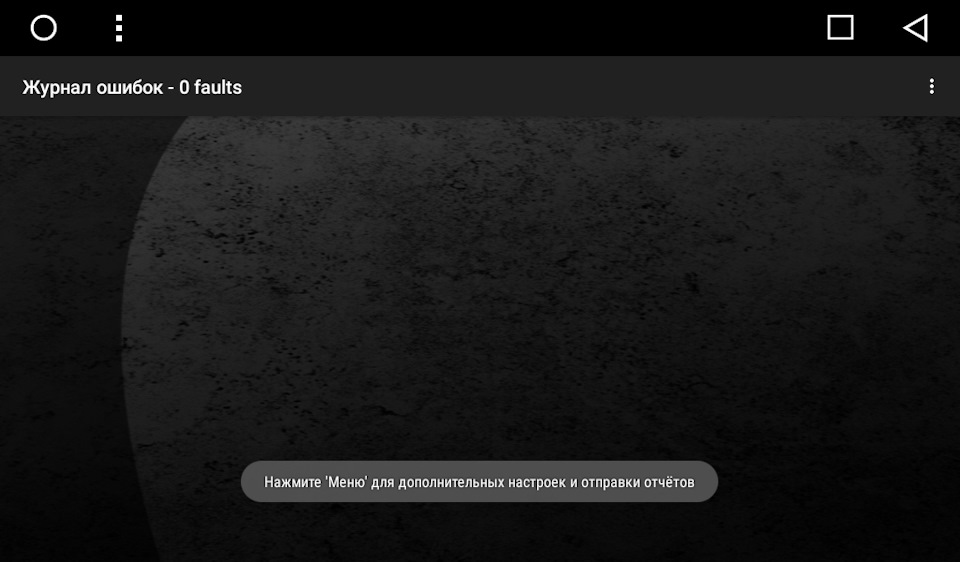

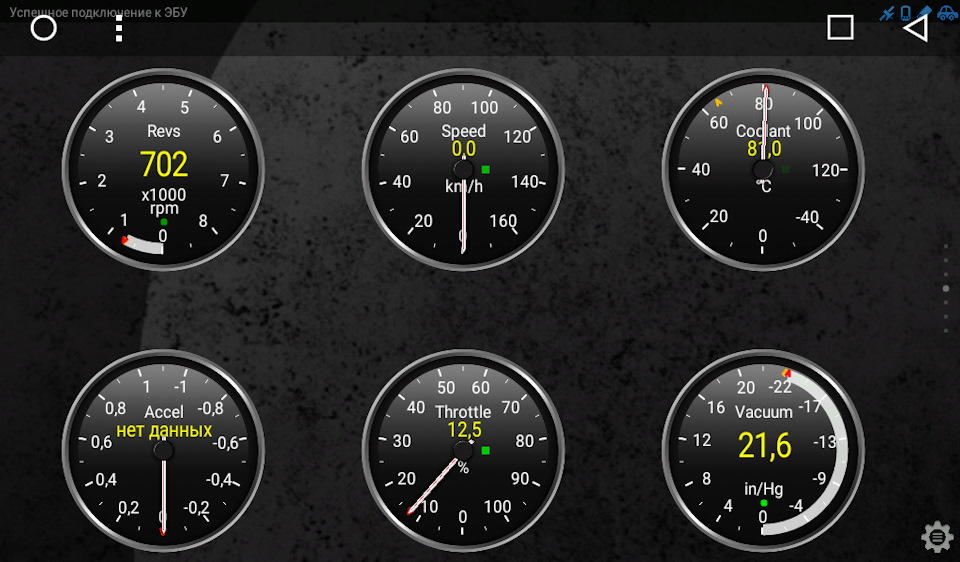

Установил программу Torque pro и стал играться. Так то возможно в каких то случаях полезная вещь- на пример очистить ошибки. Ну и пару фоток

XVI. ИТОГИ
Что я могу сказать в итоге. Обычно пишут плюсы и минусы, ну и я не буду выделяться. Итак
ПЛЮСЫ
+отличный звук по сравнению с штатным ГУ
+функционал андроида
+довольно таки большой дисплей
+дружба с каншиной
+возможность подключения камеры заднего вида
+возможность подключения уся и саба(не для меня но возможность то есть)
+хороший прием радио
+много ячеек памяти радиостанций
+корректная работа мультируля
+навигация — не нужно доп девайсов типа телефона и тд
+интернет — объяснять этот плюс надо? думаю нет
+многочисленные настройки авто аля штатное гу
+виртуальная кнопка SET системы TPMS
+дублирование борткомпа
+синий зуб
+просмотр видео
+CD\DVD
Возможно что то забыл, но это основное

МИНУСЫ
-долгий холодный пуск — 30 сек все же немало… спасает слип мод, но после долгой стоянки сидишь и ждееешь…особенно летом актуально, когда прогрева почти нет.
-первоначальный баг с каншиной- все ж могли и норм поставить протокол — я ж им говорил что MQB
-китайское качество — то есть не известно на сколько хватит
-нагревательство с доп оборудованием. мало того что квадлок они продают отдельно, так еще и впарили дорогущую ргб коробку(
-некоторые настройки неактуальные, а некоторые переведены неправильно, ну это уже придирки — делаются то они для всего ВАГа
-при извлечении диска проявился еще один баг — очень плотная шторка дисковода. Диск на обратном пути не может преодолеть это усилие и тупо не достается. Пока что достаю нажимая кнопку извлечения и одновременно сую другой диск-таким макаром вынимается норм. Думаю разработается
-хреновенький штатный аудио плеер и невозможность заменить его например на PowerAMP.
-кнопка на мультируле не нажимает на паузу, а просто выкл звук. Не очень удобно
-при заднем ходе музыка отрубается, а не приглушается как на штатном ГУ
-нет возможности перепрограммировать мультируль
вроде все вспомнил, ну опять же самые запоминающиеся написал.

Всем спасибо, кто вытерпел кучу моих букав)))

Вся правда о «штатных» головных устройствах на Android. Часть 3. Доп оборудование. Камера заднего хода.

Продолжаем фаршить наш СИИИИИД. На сей раз, дождавшись пока сойдет снег, дошли руки установить камеру заднего вида, в качестве монитора используется магнитола на Android RK3188. И тут я подчеркну очень важный момент- монитора!, что является несомненным плюсом работы камеры, то что не зависимо загрузилась система или нет, изображение с камеры вы получите незамедлительно при включении задней передачи.
Материала по установки этой камеры в интернете полно, на нашем драйве же тоже куча всего, но одна вещь не давала покоя, но все по порядку…

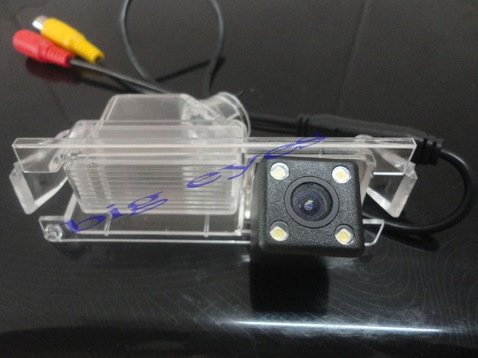

Сама камера, кабель питания, тюльпан с каким-то красным кабелем, и вот тут уже пошел китай головного мозга. Тюльпан с красным кабелем меня насторожил, я не понимал зачем он нужен и почему он такой короткой длинны.
Покопавшись на просторах Драйва я нашел схемку:

Оказывается что помимо подключения питания к камере с питания лампочки заднего хода, нужно дублировать сигнал на кабель видеосигнала, у меня не укладывалось в голове по началу как так и зачем это нужно по двум причинам:
1) еще в 2000 году в моей семье был телевизор, который тупо по тюльпану определял что видак или DVD в сети и переключался на AV канал. Меня не покидала мысль того насколько все элементарно можно сделать и было не понятно зачем нужно дополнительное питани по тюльпану передавать. А на деле оказалось что магнитола на Android вообще не работает с камерой в режиме Android, т.е. как только камера появляется в сети, то магнитола жестко переключает схему на работу дисплея в режиме отображения камеры. Т.е. ваша магнитола в этот момент становится коробкой с дисплеем. Я боюсь даже представить что там творится в головах у китайцев, если они реализовывают такие схемы, но видимо все это было проделано для универсальности, ведь не все покупают магнитолы на андроид, некоторые и дисплеями обходятся или умными зеркалами.

2) 2017 год же, в машинах уже давно по CAN шине передается в мозги магнитолы, но оказалось что не для нашей комплектации.

Так вот вернемся к установке, Китай клепает эти камеры не зависимо от модели и марки вашего авто, поэтому никто не стал учитывать, что вам этот кабель питания для сида, нужен как минимум на метр длиннее. Пришлось наращивать его первым попавшимся кабелем. Напомню что в Kia Cee’d JD лампочка заднего хода расположена в фонаре двери багажника, и запитаться оттуда десятисантиметровым кабелем просто не представляется возможным. В ceed SW- возможно, там номерной знак на этой двери располагается. Так что и тут у Китайцев не без косяков вышло.

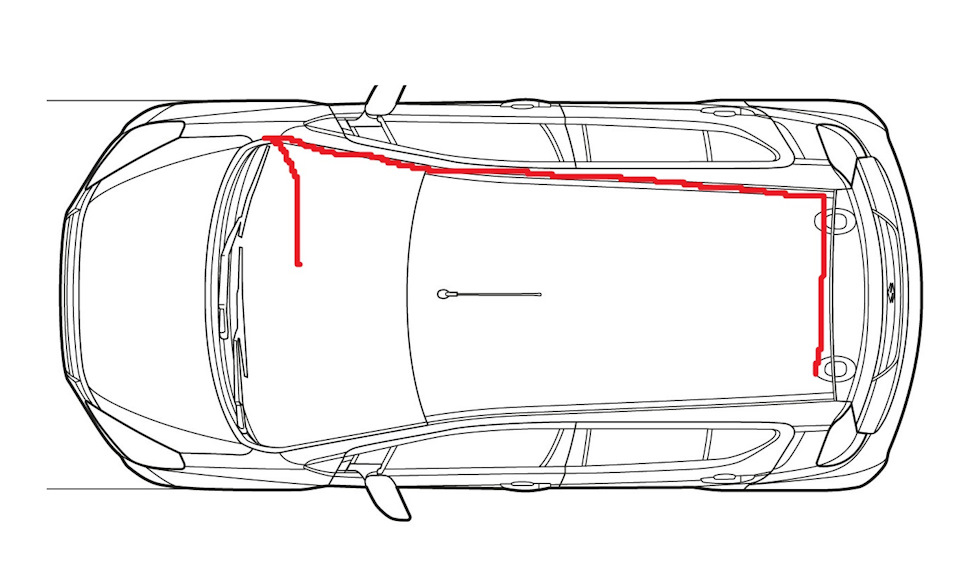

Провод я протянул без снятия бампера, достаточно открутить левую фару и протащить провода с помощью жесткой проволки\провода.

Далее снял внешнюю обшивку у левой задней стойки, там я нашел и заветный синий кабель, и земл. ВНИМАНИЕ, в правой задней стойке синего кабеля нет, видимо в рестайлинге провод перекочевал. Аккуратно зачистил синий кабель, повесил на него питание с камеры и питание.

Кабель видеосигнала подоводил под обшивкой крыши, к правой передней стойке, просто там проще провести через бардачок к магнитоле.

На самой магнитоле имеем Cam IN тюльпан-маму и провод с маркировкой Reverse, на него и вешаем красный проводок-дублер питания. Получая сигнал по которому магнитола немедленно переходит в режим экрана для камеры. (Задержка перехода 1,5 секунды, сделано это с целью избежать ошибочного включения камеры при втыкании D на рычаге)

Камера устроила всем, конечно с штатной где виден кусок бампера не сравнится, но за 1000 рублей- вполне годный экземпляр. Камеру естественно закидывает гряюзью, но для всего этого есть палец

Видимость ночью тоже очень хорошая, а вот в сумерки камера показывает плохо, под действием плохой естественной освещенности все объекты приобретают монотонный оттенок заката, сливаясь друг с другом, будь у камеры лучше оптика, или детализация, да будь она хотя бы цифровой- все было бы лучше, но это уже совсем другая история…

Оптимальная схема подключения камеры заднего вида к ГУ на Android

Месяца три попыток сделать камеру адекватно работающей, у вот сейчас, потратив столько времени, нервов и денег, оказалось что всё было лишним.
Камеру заднего вида можно и нужно подключить к магнитоле без реле, без соединения с проводом на лампу заднего хода…и она будет нормально работать!
Речь идёт о магнитолах на Андроиде с поддержкой can-шины. В моём случае это Idoing на PX5. Здесь писал о ней. А еще подробнее написал dimx-6600 у себя в БЖ — здесь.

Немного предыстории:
Начинается всё со схемы подключения камеры на Али:

Схема имеет место быть на магнитолах без can-шины. Принцип такой: камеру питает лампа заднего хода, от кабеля с тюльпанами отходят провода (с двух сторон по одному) — это так называемые триггеры, которые дают сигнал на магнитолу, о том что нужно включить вид с камеры…как-то так

Подключить камеру просто через лампу заднего хода не получится из-за помех, которые возникают из-за опроса ламп заднего хода. Отключить опрос и надеяться что всё будет ок не приходится.

Следующий вариант, который часто приходит на ум, это подключение через реле. Но увы и ах, реле будет постоянно щелкать.

Есть уже готовые варианты на Али. сглаживающие фильтры реле с задержкой выключения, типа этого. За ссылку спасибо dohlyj

Я опробовал почти все варианты, пока однажды не задумался о следующем:
та самая магнитола, которая стоит у меня понимает когда я включаю заднюю передачу, очевидно, что эту инфу ГУ получает по CAN. Так вот…если ГУ знает о том, что включена задняя передача, возможно китайцы придумали и выход, на который подаётся +12в при включении ЗП…

Итак вот схема подключения моей камеры к ГУ на Android:
Видео выход камеры на видео-вход магнитолы, «+» на камеру берём с провода «reverse» магнитолы (в моём случае это отдельно идущий кабель, наверное провод триггера который выходит из тюльпанов может создавать помехи), «-» на камеру можем вообще не подключать (возьмёт от минуса тюльпана), а можем кинуть на любой болт корпуса авто (в моём случае это болт в районе ниши левого крыла) и всё.

Не нужно соединяться с лампой заднего хода, не нужны реле и прочая приблуда…

Надеюсь эта статья поможет не наступить на те грабли, на которых я потратил столько нервов…

P.S. статья имеет информативный характер, за всё что вы делаете со своим авто отвечаете вы сами.

Удачи на дорогах! Мир в ваш дом!

Skoda Octavia 2012, двигатель бензиновый 1.8 л., 152 л. с., передний привод, автоматическая коробка передач — электроника

Комментарии 164

Мне через задний парктроник подключили камеру. Но иногда ГУ вообще не реагирует на включение ЗХ, мол нечего нет. Даже экран не меняется, будто сигнала нет. Это особенность подключения или плохой контакт у магнитолы, как думаете?

Если иногда — то что-то с контактом. Вопрос только где этот контакт

Пользуйтесь на здоровье!

У меня китайский андройд, вчера поставил, сегодня пытался камеру задную подключить, у мафона ечть провод реверс камера, так на этот провод надо дать питание от лампочки зх и тогда только при включени задней передачи открывается окно, но вот камеру я подключил тоже к лампочке, но изображения нету, пишет нет сигнала, так что куплю фильтр и тогда камеру через фильтр подключу, может тогда заработает, а то пока других мыслей и нету

На Тойоте вроде не должно быть таких проблем и необходимости в фильтре

Видео выход правильно подключен?
Без питания на провод реверс окошко не появляется?
Если есть возможность — камеру бы проверить. Я подключал к телевизору и питание от кроны 9В

Вроде всё правильно подключил, камеру буду проверять не на машине, на днях. Если к реверсу не дать плюс, то окошко не появляется.

Видео выход проверь — правильно ли подключил
Ну или саму камеру

Ну из мафона желтый тюльпан с надписью video in, к нему камеру и подключал тюльпанчиком. Буду саму камеру проверять. А потом уже дальше разборки устраивать

Добрый день, подскажите в чем может быть проблема.
машина vw jetta 5. Магнитола 2 DIN Isudar ( 8 Inch VW Magotan+button PX5 Android 9.0 4+32 GB ), подключена через кан бас.
Так как магнитола подключена через Can bus, питание камеры подключено НЕ с задних фар, а напрямую с кабеля от магнитолы Back.

И проблема в том, что камера включается только если успеть включить заднюю передачу до начала момента загрузки андроида.
И если включится то уже ее выключить нельзя, она не реагирует уже на переключение передач.
И наоборот, если магнитола начала загружаться (андроид) или когда загружена полностью, камера не включается, чтобы не делать.

То есть получается следующее:
Питание от магнитолы по кабелю Back подается только если успеть включить заднюю передачу до момента загрузки андроида и подается постоянно даже если заднюю передачу выключить, не реагирует ни на что, разве выключением и извлечением ключа зажигания. И наоборот, если включать заднюю передачу уже в момент загрузки андроида или когда магнитола полностью загружена, питание по этому кабелю (Back) не подается чтобы не делать.

На самой магнитоле есть din переключатели? Типа рубильничков

Добрый день, подскажите в чем может быть проблема.
машина vw jetta 5. Магнитола 2 DIN Isudar ( 8 Inch VW Magotan+button PX5 Android 9.0 4+32 GB ), подключена через кан бас.
Так как магнитола подключена через Can bus, питание камеры подключено НЕ с задних фар, а напрямую с кабеля от магнитолы Back.

И проблема в том, что камера включается только если успеть включить заднюю передачу до начала момента загрузки андроида.
И если включится то уже ее выключить нельзя, она не реагирует уже на переключение передач.
И наоборот, если магнитола начала загружаться (андроид) или когда загружена полностью, камера не включается, чтобы не делать.

То есть получается следующее:
Питание от магнитолы по кабелю Back подается только если успеть включить заднюю передачу до момента загрузки андроида и подается постоянно даже если заднюю передачу выключить, не реагирует ни на что, разве выключением и извлечением ключа зажигания. И наоборот, если включать заднюю передачу уже в момент загрузки андроида или когда магнитола полностью загружена, питание по этому кабелю (Back) не подается чтобы не делать.

Нашли решение проблемы? У меня та же история, нет + с магнитолы на проводе, который идет на кан бус адаптер, соответственно не включается камера.

Приветствую! Сегодня решил прокинуть провод на камеру, и возник вопрос, вот этого провода с тюльпаном и отростком достаточно?
То есть по этому красному проводку пойдет питалово?
Я то решил сначала подключить от лампы заднего хода, всё заработало, а сейчас прочитал твою статью, и думаю сделать так же

Если всё работает, то зачем переделывать?
На ВАГах опрос ламп вносит помехи и видео нет

Да что то подумал что так правильнее будет)
Меня ввёл в заблуждение этот отросток от тюльпана

Я про Мазду не расскажу. Если есть канбас, который передает сигнал на магнитолу, что задняя передача включена, то должно всё сработать

Я б на твоём месте ничего не менял))

Минус в самом тюльпане, а плюс — тот проводок что рядом с тюльпаном выходит

Подключение камеры заднего вида к китайской магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Как настроить камеру заднего вида на магнитоле

Благодаря такому устройству, как камера заднего вида (КЗВ), водитель сможет знать, как припарковаться и какие препятствия могут ему в этом помешать. Таким девайсом сегодня никого не удивишь, в последнее время все больше автолюбителей оборудуют машины КЗВ. Из этого материала сможете узнать, как производится подключение камеры заднего вида к магнитоле автомобиля и что необходимо знать о выборе устройств.

Критерии выбора

Если решили приобрести камеру заднего вида, то можете столкнуться с большим ассортиментом устройств на рынке. Производством КЗВ занимаются многие бренды, в результате продукция различается не только по производителям и стоимости, но и по функционалу, а также комплектации. В соответствии с предпочтениями и возможностями, можно приобрести полный комплект девайса (камера с дисплеем), либо подключить систему к магнитоле Pioneer или другой.

Общие критерии выбора устройства:

Как определить место установки камеры?

Перед тем, как подключить камеру, необходимо выбрать место для монтажа устройства. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер. Такое место монтажа не испортит внешний дизайн транспортного средства, это — оптимальный вариант в плане высоты — на монитор будет выводиться необходимое изображение.

В зависимости от вида, КЗВ может быть вмонтирована вместо подсветки номерного знака, при этом девайс оснащается опцией подсветки. Но ее качество значительно хуже. Основной критерий, на который следует опираться при выборе места монтажа системы — как сильно камера будет загрязняться. На многих транспортных средствах из-за особенностей аэродинамики задняя часть бампера в непогоду может покрываться грязью.

Установка от А до Я

Как должна устанавливаться и подключаться КЗВ? Если хотите, чтобы магнитола с камерой заднего вида проработала долго, соблюдайте рекомендации, указанные ниже. Для установки потребуется схема, которая должна идти в комплекте.

Процесс установки

Схема подключения камеры к дисплею автомобильной магнитолы

Подключение к магнитоле

Проверка и настройка камеры

Чтобы убедиться в том, насколько правильно все сделали и что КЗВ вида работает в нормальном режиме, необходимо проверить работоспособность устройства. Для этого подключите аккумулятор, заведите двигатель автомобиля и включите заднюю скорость. В этот момент на дисплее магнитолы должна появиться картинка — если это так, то все установили и подключили правильно.

Если изображение отсутствует либо плохо отображается на дисплее, необходимо выполнить следующее:

Выполнив эти действия, сможете настроить систему под свои потребности.

Цена вопроса

Что касается стоимости, то большинство зависит от производителя. КЗВ могут быть проводными и беспроводными, от этого также много зависит. Цена назначается не только за бренд и тип, но и за функциональные особенности, а также качество исполнения устройства. В среднем стоимость КЗВ на рынке такова:

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Подсоединение магнитолы к камере заднего вида

Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

Схема подключения разъемов кабеля камеры к автомагнитоле

Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

Подключение камеры заднего хода авто к ноутбуку

Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

Способы подключить к магнитоле две китайские камеры

Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

Какими бывают парковочные камеры

Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

Различия между камерами заднего и переднего вида

И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

Особенности и характеристики автомобильных парковочных камер

При выборе парковочной камеры учитывают следующие особенности:

Конструктивное оформление и стандарт видеосигнала

Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.

Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.

Разновидность универсальной — камера, встроенная в рамку регистрационного номера.

Встроенная в рамку номера камера — одна из разновидностей универсального оформления

Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

Таблица: преимущества и недостатки парковочных камер заднего вида

Способы подключения к монитору

Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.

Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник — ресивером

Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

Светочувствительность и инфракрасная подсветка

Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

Угол обзора и динамическая разметка

Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.

Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

Леонид Попов

www.drive.ru

Видео: обзор камер заднего вида

Подключение парковочной камеры

Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

Одно из популярных мест размещения монитора — автомобильное торпедо

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Принудительное включение камеры

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

Как установить проводную камеру и подключить к магнитоле автомобиля

Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

Последовательность работ

Провода и кабели подключают к магнитоле и камере по схеме соединений

Диаметр отверстия для врезной камеры определяют размеры устройства

Мешающие прокладке проводов элементы обшивки салона следует снять

Проверка и настройка парковочной камеры

Видео: установка камеры заднего вида

Камера заднего вида — полезное дополнение штатного оборудования автомобиля. Маленькое устройство помогает избежать больших неприятностей. Установить камеру своими руками несложно, а выгоды очевидны.

Подключение камеры заднего вида к Android

Многие современные автомобили оснащаются бортовыми компьютерами и камерами заднего вида. В новых моделях даже некоторых бюджетных авто все уже подключено, и вы можете пользоваться камерой в машине, самостоятельно ничего не доделывая. Но что делать тем, у кого автомобиль более скудной комплектации или старой модели, и в ней нет бортового ПК? Наиболее простым вариантом будет установить девайс на Android. Это может быть автомагнитола, планшет или даже смартфон. О том, как подключить камеру заднего вида к Android-устройствам, вы узнаете из этой статьи.

Как подключить камеру к разным устройствам

Планшет выбирают те люди, которые хотят установить стационарное устройство и не вынимать его никогда, а с магнитолой заморачиваться не хотят.

Смартфон же подойдет тем, кто боится оставлять электронику в машине или попросту не хочет «морозить» ее в зимнюю пору. В любом случае выбор остается за вами. Единственное, что нужно обязательно учесть: для автомобиля Android-устройство должно обязательно иметь поддержку OTG.

Все камеры, подключаемые по проводам, требует специального адаптера, именуемого EasyCAP. Выглядит он следующим образом:

В том, какую камеру выбрать, можете себя не ограничивать. Благо рынок полон хорошими предложениями: с подсветкой, ночным режимом и прочими функциями. Подбирать нужно лишь по совместимости выходов камеры со входами на EasyCAP, посмотреть которые вы можете на скриншоте выше.

Немаловажным фактором является цена. Но не стоит гнаться за высокими ценниками, оправдывая это лучшим качеством продукта – для наших целей подойдет даже самое дешевое решение.

Интересным выбором также может стать беспроводная камера заднего вида для Android. С ее помощью вы сможете настроить отображение видео на Android, не используя при этом никаких переходников. Все, что понадобится, – это специальная программа, которая поставляется в комплекте или указывается в инструкции.

Беспроводные камеры делятся, в свою очередь, на те, что подключаются по Wi-Fi и те, что используют Bluetooth для соединения.

Более распространенным вариантом является Wi-Fi-камера заднего вида. Выглядит она так:

Намного реже встречается bluetooth-камера заднего вида. Пользователи таких камер утверждают, что качество тут хуже, а некоторые жалуются на черно-белую картинку. Так что лучше исключить данный вид оборудования.

Разобравшись со всем этим, можно перейти непосредственно к инструкциям по установке.

Подключение планшета

Как монтировать оборудование, мы рассказывать не будем. Начнем уже с момента подключения. Для того чтобы подключить к Android-планшету камеру:

Работа по подключению завершена. Но оборудование просто так не запустится. Понадобится специальная программа для Android для камеры заднего вида.

На данный момент с оборудованием, которое мы подключили, работают несколько программ, как платных, так и бесплатных.

Одной из лучших и наиболее популярных из бесплатных является FPViewer. Поэтому советуем использовать именно ее. Если возникнут проблемы с подключением на вашей модели планшета, пробуйте любой другой вариант из Google Play, пока картинка не появится.

Подключение магнитолы

Для того, чтобы совершить подключение к Android-магнитоле, понадобится провести практически те же действия. Не нужен переходник OTG, потому что в магнитолах есть вход под полноразмерный USB-кабель.

Магнитола может не определять EasyCAP через приложение. Решается эта проблема так:

Подключение смартфона

Если вы захотите провести подключение к смартфону, понадобится выполнить точно ту же последовательность действий, как при подключении планшета. Может не подойти приложение для вывода изображения на экран. Но его можно всегда подобрать из Play Market, тем более что ссылка есть в разделе с подключением планшета.

Выводы

Подключение камеры к Android реально и проводится оно несложно. Куда сложнее определиться с устройством, на которое будет выводиться изображение, и найти приложение для камеры заднего вида на Android, которое было бы совместимо с моделью вашего гаджета.

Вы можете пойти путем наименьшего сопротивления и установить Wi-Fi-камеру. Хотя это будет немного дороже, но проще в установке и настройке.

Также вы можете выбрать и оборудование, работающее по Bluetooth, хотя и рискуете получить не такое высокое качество. Вам самим решать, какое оборудование использовать и что нужно именно вам. Советуем спрашивать у продавцов характеристики и возможности покупаемой модели гаджета, а также уточнять наличие поддержки подключения по OTG.

Как подключить камеру к китайской магнитоле

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Подсоединение магнитолы к камере заднего вида

Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

Схема подключения разъемов кабеля камеры к автомагнитоле

Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

Подключение камеры заднего хода авто к ноутбуку

Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

Способы подключить к магнитоле две китайские камеры

Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

Источники информации:

• http://avtodigitals.ru/kak-nastroit-kameru-zadnego-vida-pravilno/
• http://www.autosaratov.ru/nastrojka-kamery-zadnego-vida-na-android-magnitole/
• http://www.drive2.ru/l/472763337860448304/
• http://www.drive2.ru/l/470389767133986918/
• http://www.drive2.ru/l/531946475370842561/
• http://kitaygid.ru/tovary/podklyuchenie-kamery-zadnego-vida
• http://litezona.ru/kak-nastroit-kameru-zadnego-vida-na-magnitole/
• http://androidguid.ru/instrukcii/podklyuchenie-kamery-zadnego-vida-android.html
• http://remontpeugeot.ru/elektrika/kak-podklyuchit-kameru-k-kitajskoj-magnitole.html
