Как настроить дисковые механические тормоза на велосипеде

Как настроить и отрегулировать дисковые тормоза на велосипеде

5 минут Автор: Михаил Скворцов 2824

Новые велосипеды часто комплектуются тормозами ободного типа, или V- brakes, а на советские велосипеды всегда устанавливались единственно существующие тормоза клещевого типа. В настоящее время это связано с желанием удешевить конструкцию: ведь не секрет, что многие велосипедисты мечтают поменять тормоза на дисковые при первой возможности. Зачастую даже уже при выборе велосипеда в сумму закладывают расходы для смены тормозной системы.

Ниже мы расскажем, как настроить дисковые тормоза на велосипеде вашей мечты.

Так как принцип действия дисковых тормозов различный, то отрегулировать их по одной схеме нельзя. Тормозные дисковые механизмы бывают:

Достоинства и недостатки механических тормозов

Механические тормоза более дёшевы, тросики и оболочки (рубашки), в которых они находятся, достаточно надёжны, более доступны, чем гидравлические линии. Также немаловажно, что ремонт механического тормоза в случае погнутого диска провести легко своими силами.

К недостаткам механики можно отнести то, что при каждом случае, когда вы снимаете колесо с велосипеда, нужно вновь регулировать тормозной механизм, следить за отзывчивостью, проводить регулярную смазку тросиков с рубашками смазкой средней тягучести.

Достоинства и недостатки гидравлических тормозов?

Основным достоинством, безусловно, является более лёгкое и комфортное торможение вследствие «мягкости» давления столба жидкости, «чувство» ручки и контроль над усилием. Гидравлика выносливее при длительном тормозном пути, так как меньше склонна к перегреву. Также регулировкаэтих тормозов может производиться гораздо реже механических.

Существенным недостатком тормозных систем на жидкостной тяге является повреждение (прорыв) гидролинии, когда без сервиса не обойтись.

Регулировка дисковых тормозов механического типа

Регулировать механические тормоза нужно тогда, когда диск «шоркает», трётся о колодку, либо когда торможение стало слабым.

1. Начинаем с тормозной рукоятки: выжимаем её до отказа. Если она достаёт до пальцев, то начинаем ограничивать её свободный ход: ослабляем контргайку машинки и выворачиваем регулятор, затем затягиваем контргайку и проверяем ход рукоятки. Если требуется слишком сильно выкрутить винт, то вначале ослабляем затяжку тросика. Для этого выворачиваем винт маятника калипера, и, после того, как вы вытянете трос, вновь его заворачиваете.

2. Оцениваем зазор между диском и колодками – лучше на просвет и на светлом фоне, чтобы чётко было видно. На иллюстрации справа ясно видно, что сама тормозная машинка стоит кривовато, и для регулировки ослабляем винты, крепящие тормоз к вилке или адаптеру.

3. После этого ослабляем винты, чтобы тормоз свободно двигался.

4. После того, как калипер стал подвижным, нужно вновь, как в самом начале, «выжать» тормозную ручку и зафиксировать её в таком состоянии, примотав к грипсе полоской ткани или резинкой. После этого машинка получает правильное центрирование относительно диска.
5. Только теперь затягиваем винты крепления тормозной машинки к адаптеру, или вилке. Действуем строго поочерёдно, вворачивая винты поровну, на 25% оборота. После этого отпускаем ручку.

После этих мероприятий получаем идеально равномерное взаимное положение диска и колодок, без перекосов. Настройка закончена!

Настройка гидравлического дискового тормоза

Поводом для настройки, как всегда, является сопротивление движению колеса, а так же посторонние звуки, например, поскрипывание и шорохи. Не забудьте о простой проверке: вывешенное и раскрученное колесо быстро останавливается в случае задевания колодок за тормозной диск.

В заключение скажем, что какие бы вы не выбрали тормоза, следует всегда быть в них уверенными. И только тогда, когда все ваши приказы велосипед будет выполнять безупречно, вы получите настоящее удовольствие.

О горном велосипеде — Как настроить механические дисковые тормоза

Так ли сложно настроить дисковые тормоза самостоятельно или всё же стоит воспользоваться специалистов? Наша статья поможет вам самостоятельно настроить тормоза не хуже, чем это сделает профессиональный веломеханик.
Настройка производится по следующим пунктам:

1. Подготовка к настройке
2. Центруем калипер
3. Выставляем зазор к неподвижной колодке
4. Выставляем зазор к подвижной колодке
5. Закручиваем болт фиксации троса
6. Подстройка положения ручки
7. Точная настройка неподвижной тормозной колодки
8. Проверка тормозов.

Для начала немного теории
Крепление калипера дискового тормоза на раме или вилке бывают двух стандартов, PM или IS. На фото видны принципиальные отличия:

Зачастую, все калиперы современных тормозов идут со стандартом крепления PM. Его гораздо проще настроить относительно расположения диска. Если на вашей раме или вилке крепление IS – это не беда, ведь есть переходники, которые помогут исправить ситуацию:

Как видите есть переходники IS/PM и PM/PM и если с первыми всё понятно, то вторые нужны для того, чтобы на вашу раму/вилку с креплением PM под 160мм ротор установить тормоза со 180мм ротором. Важно! Ознакомьтесь с инструкцией и уточните какой максимальный размер ротора разрешает устанавливать производитель рамы/вилки.
Так же адаптеры бывают с обозначениями front или rear. Такие адаптеры предназначены для переднего или заднего колеса соответственно. Адаптеры без надписи являются универсальными.
Стрелочка на адаптере указывает каким торцом адаптер должен быть направлен вверх, учитывайте это при установке!

С адаптерами разобрались, перейдём к тормозам. Отличительной особенностью дисковой механики является то, что при нажатии на тормоз только одна колодка в калипере приближается к ротору, а вторая находится в неподвижном состоянии. В связи с этим дисковая механика требует более точной настройки и периодической подстройки положения колодок. Через некоторое время колодка, которая всегда находится в статичном положении, сотрётся и её расстояние от диска увеличится:

При торможении диск будет больше изгибаться в сторону неподвижной колодки, что заметно влияет на качество торможения. Чтобы устранить данный недостаток вам необязательно перенастраивать тормоза. Красная крутилка с надписями in/out поможет вам отрегулировать положение статичной колодки. Если такой крутилки на тормозах нет, то обязательно есть регулировочный болт под шестигранник или Torx(как в случае с BB7).
Но вернемся к нашей настройке

1. Подготовка к настройке
Чтобы ваши регулировки не сбились убедитесь в том, что адаптер хорошо прикручен к раме/вилке, ротор ровный и хорошо прикручен к втулке, а колесо надежно закреплено в раме/вилке.
2. Центруем калипер
После того, как вы убедились в надежности всех соединений первым делом необходимо выставить калипер точно по центру относительно диска. Для этого ослабьте болты крепления калипера к переходнику и отцентруйте ротор относительно сторон калипера. Ротор должен быть точно посередине, тогда колодки будут стираться равномерно.
Зафиксируйте калипер.

Важно! Если ваш калипер отцентрирован, то повторять эту процедуру не нужно!
3. Выставляем зазор к неподвижной колодке
Для того, чтобы выставить зазор к неподвижной колодке тормоза с помощью красной регулировки или ключа Torx приблизьте неподвижную колодку максимально близко к поверхности ротора, но не так, чтобы он изгибался под нагрузкой колодки, а лишь слегка её касался. Вращая регулировку по часовой стрелке, вы приближаете колодку к ротору, а против часовой отдаляете колодку.

4. Выставляем зазор к подвижной колодке

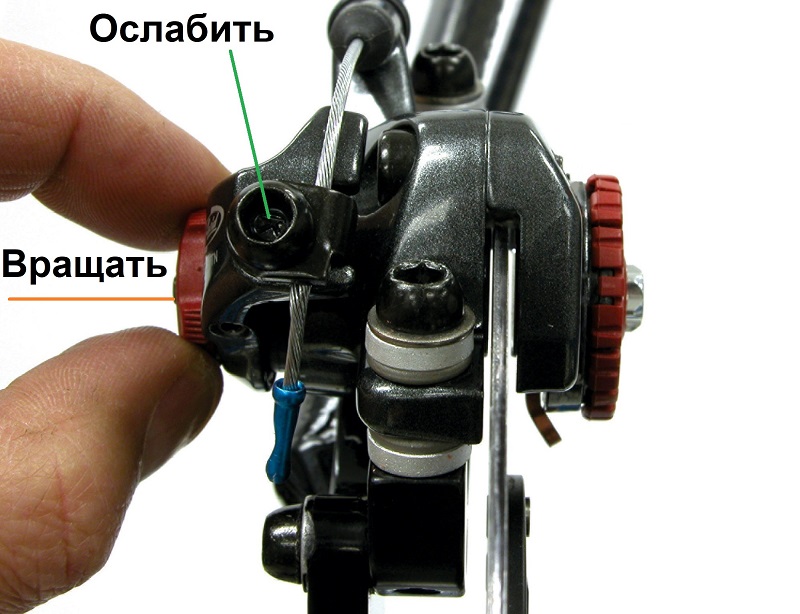

Сначала ослабьте болт, фиксирующий трос в калипере (выделен зеленым) так, чтобы вы могли руками двигать рычаг приближения колодки и трос вам не мешал.
Теперь с помощью вращения по часовой или против часовой стрелки выставьте красную регулировку подвижной колодки так, чтобы рычаг приближения зажимал ротор между колодками где-то в середине своего хода.

Важно! Не во всех механических тормозах есть регулировка положения подвижной колодки. Если её нет, просто выставьте рычаг приближения хода так, чтобы ротор был зажат где-то в середине хода тормозной ручки.

5. Закручиваем болт фиксации троса
Используя плоскогубцы натяните трос и закрутите болт фиксации троса.

6. Подстройка положения ручки
С помощью черной крутилки на тормозной ручке выставьте удобное расстояние от грипсы до руля при котором ваш тормоз будет зажат. Выкручивая крутилку, вы отдаляете тормозную ручку от грипсы в момент схватывания тормоза.

Если вам не удается добиться удобного положения с помощью этой крутилки, стоит перенастроить тормоз используя пункт 5!
7. Точная настройка неподвижной тормозной колодки
Вернитесь к пункту 3 и открутите регулировку положения неподвижной колодки на пол оборота, чтобы ротор не цеплял её при вращении.
8. Проверка тормозов
Проверьте, всё ли вас устраивает в торможении. Для этого не стоит лететь на ближайший трейл, можно просто прокатиться прямо рядом с местом настройки тормозов.
Если вас всё устраивает, поздравляем, вы справились! Разве это было так сложно?

Как отрегулировать дисковые тормоза на велосипеде?

Дисковая тормозная система представлена простой конструкцией, которая может прослужить в течение длительного периода. Подобный вариант исполнения обходится намного дешевле и характеризуется высокой эффективностью в применении даже при повышении влажности окружающей среды.

Дисковые тормоза бывают двух типов: механические и гидравлические. Оба варианта обладают своими особенностями, о которых далее поговорим подробнее.

Конструкция дисковых тормозов на велосипеде

Во многом именно конструкция дисковых тормозов определяет то, каким образом проводится настройка.

Все устройства делятся на две категории:

Дисковые механические тормоза

Механические тормоза более распространены. Сегодня они устанавливаются практически на всех велосипедах.

Это связано с нижеприведенными моментами:

Следует учитывать тот момент, что каждый раз после снятия колеса приходится проводить настройку системы. Кроме этого, приходится время от времени проводить смазку тросика для обеспечения требуемого уровня эффективности на момент работы.

Дисковые гидравлические тормоза

Гидравлика применяется при создании самых различных механизмов. Ее высокая эффективность связана прежде всего с не сжимаемостью жидкости.

Особенностями назовем следующие моменты:

Что нужно сделать перед регулировкой тормозов?

Регулировка тормозной системы проводится периодически. За счет этого можно обеспечить длительную службу, а также высокую эффективность.

Основными рекомендациями назовем следующее:

Если тормозная система не имеет серьезных дефектов, то можно приступить к ее регулировке.

Регулировка и настройка дисковых тормозов на велосипеде

Несмотря на то, что конструкция достаточно проста и надежна, время от времени приходится проводить ее регулировку.

Это проводится по следующим причинам:

Дисковые механические тормоза

Механические тормоза рекомендуется регулировать в случае, когда диск трется о колодку. Кроме этого, настройка требуется в случае ослабевания силы торможения.

Инструкция по настройке дисковых механических тормозов выглядят следующим образом:

После этого рукоятка отпускается. Соблюдение рекомендаций, указанных в инструкции, обеспечивает идеальное положение диска и колодки.

Дисковые гидравлические тормоза

В подобном случае поводом для регулировки становится сильное сопротивление колеса на момент движения, а также при появлении постороннего звука или скрипа.

Инструкция по регулировке в этом случае выглядит следующим образом:

Финишный этап предусматривает настройку правильного положения рукоятки, которой проводится управление системой. Для этого устанавливается специальный регулировочный шестигранник.

Как отрегулировать на велосипеде дисковые тормоза?

Регулировка дисковых тормозов на велосипеде для многих — настоящая проблема. Ведь данный механизм имеет куда более сложную конструкцию, чем обычные ободные тормоза, где все работает через натяжение тросика. Но так ли сложна данная процедура? На самом деле, нет. Если вы будете следовать инструкции, как отрегулировать на велосипеде дисковые тормоза, сможете легко с этим справиться.

Немного теории

Существует два типа тормозных дисковых систем — это PM или IS. Собственно, разница между ними заключается в расстоянии между крепежными болтами и направлением их вкручивания. В первом случае — она направлены вдоль рамы велосипеда, а во-втором — перпендикулярно ей.

В большинстве современных байков используются системы типа PM, и это хорошо, ведь их проще настроить относительно положения диска.

Также стоит учесть еще один не менее важный момент — при нажатии тормоза в калипере двигается только одна колодка, а вторая всегда находится в статическом положении. В связи с этим наблюдается неравномерный износ тормозов, и сама система требует более частой регулировки.

Теперь можно переходить к рассмотрению непосредственно самого процесса настройки тормозов.

Какой инструмент может вам понадобиться?

Для настройки дисковых тормозов велосипеда достаточно минимального набора инструментов — это 6-гранник или отвертка с головкой типа Torx. Современные велосипеды максимально адаптированы под простое и быстрое обслуживание, поэтому вам не придется заморачиваться с поиском нужных приспособлений и инструментов.

Чтобы при настройке тормозов регулировка не сбивалась, проверьте, что все остальные узлы системы стоят на своих местах без проблем — колесо надежно зафиксировано в раме/вилке, ротор ровный, адаптер хорошо прикручен к раме. В противном случае при затяжке тормозов эти элементы могут смещаться, нарушая баланс.

2. Центруем калипер

Главная задача на данном этапе — добиться того, чтобы диск располагался точно посередине между тормозными колодками. Это позволит обеспечить равномерный их износ. Как этого достичь? Обычно на тормозах есть специальная крутилка с обозначением in/out, позволяющая легко регулировать это расстояние.

Если таковой нет, то обязательно есть шестигранный болт, который выполняет эту же функцию. Для его затяжки вы можете использовать набор шестигранников Bike Hand YC-267.

3. Регулируем зазор к неподвижной колодке

Регулировка зазора к неподвижной колодке осуществляется с помощью схожей крутилки, которая может закручиваться вручную или с помощью болта типа Torx. Колодку следует подвести максимально близко к поверхности самого ротора. При этом они должны слегка соприкасаться.

При вращении по часовой стрелке колодка приближается к ротору, а против — отдаляется.

4. Регулируем зазор к подвижной колодке

Первым делом необходимо ослабить болт, который фиксирует трос натяжения в калипере, до того состояния, пока вы не сможете руками двигать рычаг приближения колодки.

Далее с помощью красного регулятора, вращая его по часовой стрелке и против, установите положение рычага так, чтобы он зажимал ротор примерно на середине своего хода.

Натяните тормозной трос плоскогубцами и зафиксируйте его положение, затянув болт.

5. Подгоняем положение ручки

С помощью специальной черной крутилки, которая расположена на тормозной ручке, установите удобное расстояние от грипсы до руля, при котором тормоз будет зажат. При выкручивании крутилки вы будете отдалять ручку тормоза от грипсы в момент схватывания тормоза.

Если вам не удалось найти удобное положение, следует вернуться к пункту 5 и перенатянуть трос.

На этом регулировка тормозов на велосипеде завершена — вам останется только проверить их работоспособность. Просто сядьте и прокатитесь на своем байке — вы сами должны почувствовать, подходят ли вам тормоза, ведь каждый опытный ездок привыкает к различному определенному характеру торможения. Главное, чтобы механизм срабатывал четко и давал ожидаемый отклик.

Аналогично настраиваются как передние, так и задние тормоза, поэтому повторять описание процедуры попросту нет смысла.

Рекомендации

Правильная настройка тормозов может решить большое количество проблем, но она не является панацеей, поэтому, чтобы ваш велосипед прослужил вам долгую и надежную службу, необходимо регулярно проверять тормозную систему на наличие следующих повреждений:

Следовательно, если у вас возникают какие-либо проблемы с тормозами на велосипеде, необходимо искать их причину и устранять ее. Простая настройка не всегда может дать ожидаемый результат.

Регулировка и настройка тормозов на велосипеде самостоятельно — разбираем внимательно

В норме дисковый тормоз останавливает колесо максимально быстро, позволяя дозировать усилие на грани блокировки ротора. Отклонения появляются после замены тросика, колодок и капитального ремонта. Впрочем, настройки нарушаются и в ходе длительной эксплуатации, а также после снятия колеса, к примеру, чтобы заклеить камеру велосипеда в домашних условиях. Как избежать знаменитого шорканья ротора, как устранить подтормаживание, и, в конце концов, как вернуть заводской характер торможения – на эти и другие вопросы отвечает редакция журнала Autobann.

Как проверить и настроить тормоза

Существует четкая инструкция по проверке и настройке тормозной системы велосипеда. Если ее придерживаться, то весь процесс займет мало времени и будет результативным.

Порядок действий при проверке и настройке тормозной системы велосипеда:

Настройка тормозной системы при ободном и дисковом типе отличается, так как используются различные вращающиеся механизмы и колодки.

Прежде, чем регулировать: подготовка к настройке

Решение отрегулировать на горном или шоссейном велосипеде дисковые тормоза будет успешным лишь в том случае, если будет предусмотрена диагностика тормозной системы. К слову, содержание диагностических мероприятий для гидравлики и механики будет различным. О том, чем отличаются гидравлические тормоза на велосипеде от механических, разговор мы уже вели.

Если коротко, то в гидросхеме обе колодки толкают жидкость, воздействуя на поршни калипера, отчего получается четкая модуляция и легкий ход ручки. А в механике подвижна лишь одна фрикционная накладка. Она подводится к диску путем натяжки троса тормозным рычагом.

Впрочем, каким бы не был привод тормозного механизма, стоит проверить:

Не лишним будет взглянуть на состояние привода. Располагая тросовыми дисковыми тормозами, проверьте целостность тросика. Конец не должен быть расплетенным, а срок эксплуатации – превышать 3 года. Заменяя трос, меняйте и рубашки. Смазывать его необязательно, но если решили, то делайте это только с помощью специальной смазки, не притягивающей пыль.

На гидравлике ничего не должно течь. Слабые места – это соединения:

Статус слабых эти стыки получили из-за использования манжет, которые со временем усыхают и дают течь.

1. Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек. Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь. Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

Рычаги тормоза (I) должны свободно поворачиваться на своих посадочных местах и раздвигаться пружинами после сжатия. Если движение затруднено, тормоз при работе может застревать в закрытом положении и тереть колодкой об обод. В этом случае можно снять рычаги с посадочных мест, почистить и смазать места контакта и установить обратно.

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же.

Настройка ободных тормозов

На горных велосипедах используется v-brake тормозная система – на ее примере и будем рассматривать принципы настройки, так как она же имеется и на других велосипедах с ободными тормозами. Отличие может состоять лишь в разном расположении болтов и винтов, которые нужно будет подкручивать/подтягивать.

Обратите внимание: важно соблюсти три главных правила:

Как достигнуть указанных правил при настройке ободных тормозов на велосипеде:

После проведения всех указанных работ, обязательно нужно проверить работу тормозной системы. Сначала это делается на холостом ходу – поднимите переднее колесо вверх, раскрутите его и резко нажмите ручку, затем то же самое проделайте с задним колесом. Следующий этап – проверка работы тормозной системы «в действии» — сядьте на велосипед и прокатитесь 3-5 метров, резко затормозив. Если велосипед остановился даже при минимальном нажатии на ручку тормоза, то обслуживание системы было выполнено правильно.

2. Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

Настройка дисковых тормозов

Как правило, регулировка дисковых тормозов заключается в периодическом подтягивании троса. Но нередко приходится заменять и колодки, правда, на дисковых тормозах они стираются дольше, чем на ободных. Сначала нужно выяснить, какие конкретно дисковые тормоза установлены на велосипеде – регулировка тормозных колодок при гидравлической и механической системе будет различаться.

Специалисты рекомендуют принять к сведению следующие моменты:

Обязательно после проведения работ нужно проверить работу тормозной системы в действии – прокатитесь на велосипеде несколько метров и попробуйте затормозить. Если трос был сильно перетянут, либо колодки расположились слишком близко к диску, то произойдет слишком резкое торможение – это «сюрприз», при котором велосипедист начинает двигаться вперед, но уже без своего транспортного средства. Поэтому при проверочной езде нужно быть предельно внимательным и аккуратным, при необходимости регулировка дисковой тормозной системы проводится повторно с учетом предыдущих ошибок.

3. Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

4. Настраиваем положение тормозной ручки и натяжение тросика

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача — подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

Чтобы винт крутился свободно, ослабляем стопорную гайку, выкрутив её против часовой стрелки. Закручивая винт по часовой стрелке, мы ослабляем натяжение тросика (колодки отходят от обода), выкручивая против часовой – усиливаем натяжение (колодки ближе к ободу). Когда колодки будут в нужном положении, закручиваем стопорную гайку.

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов (пункт 3).

Как отрегулировать дисковые гидравлические тормоза

Хотя гидравлические тормоза и называют самонастраиваемыми, но все же иногда можно заметить шорохи или скрипы которые они издают в процессе торможения. В этом случае следует выполнить настройку дисковой гидравлики велосипеда. Также подобная процедура необходима на новом велосипеде, если тормоза были выставлены неправильно с завода.

После того как вы настроили дисковые гидравлические тормоза следует крутнуть колесо и проверить отсутствие трения. Если вы наблюдаете прерывистое шорканье, то это сигнал, что у вас слегка погнут ротор. Для устранения данной неисправности следует определить место трения, и с какой стороны колодки цепляют ротор. После чего повернуть трущийся участок на 180 градусов от калипера и легонько надавить в противоположенную сторону. Следует это делать предельно аккуратно за несколько заходов, с каждым из которых добавлять усилие до полного исчезновения трения.

Настройка дисковых гидравлических тормозов показана на видео ниже.

Заключение

Как оказалось, настройка дисковых механических и гидравлических тормозов велосипеда в домашних условиях не такая уж и сложная работа. Главное выполнять ее аккуратно и не торопясь. Помните, что правильно отрегулированные тормоза не только обеспечивают комфортную езду на велосипеде, но и отвечают за безопасность велосипедиста, и окружающих его людей.

Как настроить дисковые тормоза на велосипеде

Эксплуатация велосипеда это одно, а вот починка – совсем другое. Даже умелые и опытные велосипедисты сталкиваются с такой проблемой, как неправильная/неполноценная работа дисковых тормозов. Разобраться с этим явлением можно, если четко знать принцип работы и устройство системы. И начать следует именно с этих основных моментов.

Устройство и принцип работы

Разница между принципами работы дисковых и механических тормозов – несущественна. Но, отличия в их устройстве все же есть. Рассмотрим поэтапно, начиная с механического типа, который устроен следующим образом:

На рисунках 1 и 2 изображены схематически все вышеперечисленные детали.

Рисунок №1: устройство тормозов на велосипеде

Рисунок №2: внешний вид ручки тормоза с основными элементами

Основные отличия дисковых гидравлических и механических тормозов

Главное отличие между гидравлическим и механическим типами состоит в принципе передачи усилия, оказываемого на ручку для приведения их в действие. Так, если проводником силы давления в механике служит трос, то в гидравлике – жидкость. В качестве жидкости может выступать и тормозная, и минеральное масло (в зависимости от компании-производителя). Обе они по своему хороши, а их действие различается между собой в незначительной степени. На фото №3 предлагается схематическое изображение устройства гидравлического типа дисковых тормозов.

Фото №3: основные элементы гидравлической системы дисковых тормозов

Диагностика системы тормозов

Как и в случае с человеческим организмом, функционирующим как целостный механизм, перед устранением проблем с тормозами на велосипеде следует провести диагностику, чтобы определить степень их повреждения. Ведь если стерта колодка, от чего воздействие на диск становится значительно хуже, а эффекта остановки (должной) нет, то нужно заменить лишь ее, а не систему в целом. Итак, ниже приведен ряд диагностических мероприятий, необходимых для выявления причин «недуга» вашего велосипеда:

Комплекс таких мероприятий обязателен. Все это проводиться достаточно быстро, если у вас имеются все необходимые инструменты (отвертка, ключи). Далее переходим непосредственно к процессам регулировки и установки тормозов.

Проводим настройку дисковых механических тормозов на велосипеде

В тех случаях, когда выходит из строя один из элементов системы тормозов, вызывающая необходимость его замены, следует проводить регулировку. Есть несколько последовательных этапов, которые помогут вам справиться с этой задачей эффективно и быстро:

Вот и все готово. Нередко случается так, что ротор все же трется о колодку при движении. Это не удивительно, ведь не всегда удается ровно выставить сами колодки. Определите какая из них зафиксирована не правильно (просто толкайте велосипед и смотрите, этого будет достаточно) и отрегулируйте нужную как приведено в инструкции выше. Но бывает что причина трения состоит в деформации ротора. Для этого его необходимо выровнять. Если изъяны слишком серьезные, лучше произвести замену.

Регулировка дисковых гидравлических тормозов

Гидравлические тормоза для велосипеда позиционируются как самонастраиваемые, не требующие вмешательств и регулировки. Но все же настроить их время-от-времени нужно. Например, если слышны странные скрипы или шорохи в процессе эксплуатации, либо же изначально неправильно выставлены заводские настройки. Следующие несколько шагов помогут вам качественно и быстро провести настройку дисковых гидравлических тормозов:

Как и в случае с механикой, в гидравлике тоже есть ротор, выполняющий ту же функцию. Порой он может поддаваться деформациям. Но это можно устранить, определив место изгиба и выгнув его в противоположную сторону. Тогда шаркащие звуки при езде прекратятся.

Выводы

Устранить неполадки на велосипеде – можно, причем даже самому, без должного опыта и подготовки. Все что вам понадобится – следовать инструкциям, предложенным выше. Не стоит торопиться, проводя настройку, так как это процесс тонкий, и все у вас получится!

Как настроить механические дисковые тормоза

Так ли сложно настроить дисковые тормоза самостоятельно или всё же стоит воспользоваться специалистов? Наша статья поможет вам самостоятельно настроить тормоза не хуже, чем это сделает профессиональный веломеханик.

Настройка проводится по следующим пунктам:

Для начала немного теории

Крепление калипера дискового тормоза на раме или вилке бывают двух стандартов, PM или IS. На фото видны принципиальные отличия:

Зачастую, все калиперы современных тормозов идут со стандартом крепления PM. Его гораздо проще настроить относительно расположения диска. Если на вашей раме или вилке крепление IS – это не беда, ведь есть переходники, которые помогут исправить ситуацию:

Как видите есть переходники IS/PM и PM/PM и если с первыми всё понятно, то вторые нужны для того, чтобы на вашу раму/вилку с креплением PM под 160мм ротор установить тормоза со 180мм ротором. Важно! Ознакомьтесь с инструкцией и уточните какой максимальный размер ротора разрешает устанавливать производитель рамы/вилки.

Так же адаптеры бывают с обозначениями front или rear. Такие адаптеры предназначены для переднего или заднего колеса соответственно. Адаптеры без надписи являются универсальными.

Стрелочка на адаптере указывает каким торцом адаптер должен быть направлен вверх, учитывайте это при установке!

С адаптерами разобрались, перейдём к тормозам. Отличительной особенностью дисковой механики является то, что при нажатии на тормоз только одна колодка в калипере приближается к ротору, а вторая находится в неподвижном состоянии. В связи с этим дисковая механика требует более точной настройки и периодической подстройки положения колодок. Через некоторое время колодка, которая всегда находится в статичном положении, сотрётся и её расстояние от диска увеличится:

При торможении диск будет больше изгибаться в сторону неподвижной колодки, что заметно влияет на качество торможения. Чтобы устранить данный недостаток вам необязательно перенастраивать тормоза. Красная крутилка с надписями in/out поможет вам отрегулировать положение статичной колодки. Если такой крутилки на тормозах нет, то обязательно есть регулировочный болт под шестигранник или Torx (как в случае с BB7).

Но вернемся к нашей настройке

Чтобы ваши регулировки не сбились убедитесь в том, что адаптер хорошо прикручен к раме/вилке, ротор ровный и хорошо прикручен к втулке, а колесо надежно закреплено в раме/вилке.

После того, как вы убедились в надежности всех соединений первым делом необходимо выставить калипер точно по центру относительно диска. Для этого ослабьте болты крепления калипера к переходнику и отцентруйте ротор относительно сторон калипера. Ротор должен быть точно посередине, тогда колодки будут стираться равномерно.

Важно! Если ваш калипер отцентрирован, то повторять эту процедуру не нужно!

Для того, чтобы выставить зазор к неподвижной колодке тормоза с помощью красной регулировки или ключа Torx приблизьте неподвижную колодку максимально близко к поверхности ротора, но не так, чтобы он изгибался под нагрузкой колодки, а лишь слегка её касался. Вращая регулировку по часовой стрелке, вы приближаете колодку к ротору, а против часовой отдаляете колодку.

Сначала ослабьте болт, фиксирующий трос в калипере (выделен зеленым) так, чтобы вы могли руками двигать рычаг приближения колодки и трос вам не мешал.

Теперь с помощью вращения по часовой или против часовой стрелки выставьте красную регулировку подвижной колодки так, чтобы рычаг приближения зажимал ротор между колодками где-то в середине своего хода.

Важно! Не во всех механических тормозах есть регулировка положения подвижной колодки. Если её нет, просто выставьте рычаг приближения хода так, чтобы ротор был зажат где-то в середине хода тормозной ручки.

Используя плоскогубцы натяните трос и закрутите болт фиксации троса.

С помощью черной крутилки на тормозной ручке выставьте удобное расстояние от грипсы до руля при котором ваш тормоз будет зажат. Выкручивая крутилку, вы отдаляете тормозную ручку от грипсы в момент схватывания тормоза.

Если вам не удается добиться удобного положения с помощью этой крутилки, стоит перенастроить тормоз используя пункт 5!

Вернитесь к пункту 3 и открутите регулировку положения неподвижной колодки на пол оборота, чтобы ротор не цеплял её при вращении.

Проверьте, всё ли вас устраивает в торможении. Для этого не стоит лететь на ближайший трейл, можно просто прокатиться прямо рядом с местом настройки тормозов.

Если вас всё устраивает, поздравляем, вы справились! Разве это было так сложно?

Регулируем механические дисковые тормоза

Рассмотрим механический вариант дисковых тормозов. Преимуществом механики является высокая ремонтопригодность и возможность сделать это в дороге простыми инструментами. Для регулировки нам будет достаточно обычного набора шестигранников. Необходимость регулировки дисковых тормозов наступает в случае если диск трется о колодки, либо тормоз не выполняет своих функций.

Начинаем регулировку с оценки расстояния между тормозной ручкой в зажатом состоянии и пальцами руки. Если ручка при нажатии упирается в пальцы или хуже того проваливается до грипсы (рукоятки руля), то очевидно, что необходимо подтянуть трос для начала. Для этого ослабив контргайку регулятора на тормозной машинке или ручке тормоза, выворачиваем регулятор до тех пор, пока ход ручки тормоза не придёт в норму. Затем притягиваем контргайку обратно к корпусу тормозной машинки либо ручки тормоза.

Если приходится вывинчивать регулировочный винт слишком сильно, то имеет смысл ослабить винт затягивающий трос на маятнике калипера и вытянув трос снова затянуть винт.

Теперь самое время оценить зазоры между диском и колодками. Оцениваем их на просвет. Если не видно, можно подставить под тормозную машинку лист бумаги или ещё что-то светлое, чтобы зазоры было видно более чётко.

В нашем случае тормозная машинка стоит криво и диск трётся о колодки. Необходимо выполнить регулировку. Для этого придётся ослабить винты крепления тормоза к адаптеру (или вилке, если она имеет стандарт Post Mount).

Полностью выкручивать винты не требуется. Достаточно просто дать тормозу возможность свободно двигаться.

Когда тормозная машинка получает подвижность, зажимаем тормозную ручку, чтобы машинка сама отцентрировалась по диску. Очень удобно воспользоваться резинкой или другими подручными средствами, чтобы зажать ручку тормоза.

После этого начинаем затягивать винты крепления тормоза к адаптеру (либо вилке, если она имеет стандарт Post Mount). Затягивать винты нужно поочерёдно вкручивая на четверть оборота каждый из них. Теперь отпускаем ручку тормоза и проверяем зазоры между колодками и диском. Если зазоры равномерные и диск не трётся о колодки, то принимайте наши поздравления!

Но бывает и так что этот самый простой способ не приводит к желаемому результату. Тогда придётся регулировать тормоза на глаз. Снова ослабим винты крепления машинки, но не так сильно как в предыдущем случае. Машинка должна сдвигаться в стороны и немного поворачиваться относительно полусферических шайб при помощи руки и сохранять своё положение.

Двигаем машинку и приводим колодки в такое положение чтобы они были параллельны диску и имели равные зазоры. Придерживая машинку одной рукой, начинаем понемногу притягивать поочерёдно винты крепления машинки при помощи шестигранника. Стараемся при этом не сдвинуть машинку. Если удастся затянуть винты – то регулировка выполнена успешно. В противном случае вам понадобится повторить регулировку до достижения нужного результата. Поначалу это может занять у вас продолжительное время, но полученный навык наверняка принесёт вам удовольствие от езды на отрегулированном велосипеде и популярность среди друзей, которые тоже захотят иметь отрегулированные тормоза : ) Ну а теперь теперь самое время отправиться на тестовый прохват!

Все о велосипедах

Рассказываем обо всем, что связано с велосипедами

Как настроить дисковые механические тормоза: руководство и советы

Как настроить дисковые механические тормоза на велосипеде

Многие начинающие велосипедисты, в первый раз сталкивающиеся с механическими или гидравлическими тормозами, не способны выполнить их настройку, регулировку или ремонт. Многим такая конструкция кажется сложной, поэтому поговорим о том, каким образом выполняется регулировка дисковых механических тормозов.

Как устроена система

Механические тормоза обеспечивают остановку велосипедного транспорта, преобразуя кинетическую энергию в тепловую через трение колодок системы по диску.

Чтобы представлять, что это такое – механические тормоза для велосипедного транспорта, предлагаем рассмотреть их конструктивные особенности. Система состоит из определенных элементов:

Что выполняют до регулировки тормозной системы?

Когда необходимо настроить дисковые механические тормоза на велосипед, когда они уже определенное время находятся в эксплуатации, до начала регулировки рекомендуется выполнить определенную подготовку.

Ротор

Для начала его отсоединяют и проверяют на имеющиеся дефекты. Элемент укладывается на ровное место, после чего проводится его осмотр. Когда прилегание недостаточно плотное, до настройки тормозной системы его необходимо выравнивать. При небольшой деформации такая операция выполняется в момент настройки системы.

Колодки

Их необходимо снять. Для начала находим калиперное расширение, поочередно колодки проворачиваем за пределы язычка. Если работа выполнена правильно, колодки демонтируются легко, после чего поверхность осматривается на предмет сколов. Если повреждения значительные, необходимо поставить новые колодки.

Тросик и защитная рубашка

Это действие выполняется только на механическом тормозе для велосипеда. В случае, когда на тросе выявляются проблемы (распушенность, разрывы), его однозначно меняют. Еще одно действие, которое должно быть выполнено обязательно – нанесение смазки. Рубашка тросика тоже заменяется, если на ней имеются трещины или заломы.

Проверяется гидравлическая линия

Из названия ясно, что такие действия предписываются для гидравлики. Линия осматривается на наличие поврежденных участков, проводится проверка на отсутствие протечки.

Удаление загрязнений с ротора и тормозных колодок

За время поездок на них накапливается грязь, ухудшающая эффект срабатывания гидравлических или механических тормозов на велосипеде. Следовательно, до начала настройки, загрязнения необходимо удалять, используя мелкофракционную наждачную бумагу. Ротор снимается с колесного обода, его поверхность зачищается, аналогичные действия проводятся с колодками.

Проверяем правильность установки колесного обода

Необходимо определить, правильно ли установили колесо. Оно располагается строго под прямым углом к земной поверхности, перекосы должны отсутствовать. Велосипедный транспорт выставляется на колеса, эксцентриковый элемент ослабляется, ладонью давим на сидушку, далее эксцентрик необходимо затянуть.

Механические дисковые тормоза для велосипеда: последовательность установки

Ручка тормоза фиксируется на руле, чтобы располагалась в общей плоскости по отношению к предплечью. Если возникает необходимость, расстояние от рукоятки до грипсы подстраивается так, чтобы можно было легко дотягиваться до ручки указательным пальцем, удерживая рукой руль.

На рамной части крепится адаптер, до затяжки закручиваются болты. Тросик с рубашкой протягиваем так, чтобы он проходил по местам, где будет фиксироваться к рамной конструкции. Трос устанавливаем в прорезь на ручке, заправляем защитную рубашку. Если ставим новый трос, натяжение на ручке закручиваем полностью, после чего отпускаем на один – полтора оборота.

Регулировку тросика на калипере устанавливаем, как и на рукоятке. Трос вставляется в отверстие, заводится в фиксаторный паз, зажимается болтом и натягивается. Остается надеть оконцеватель и обжать его, чтобы тросик не распушился.

После подготовительных работ можно переходить к регулировке тормозной системы.

Настройка механических дисковых тормозов

Такая работа выполняется в следующих случаях:

Чтобы хорошие механические тормоза, установленные на велосипед, работали долго, выполняется определенный алгоритм действий:

Известны ситуации, когда после выполнения регулировки хорошие механические дисковые тормоза на велосипеде продолжают ротором тереться по колодкам. Это подтверждает, что элемент немного деформировался, и его требуется выравнивать. Такое действие выполняется прямо на велотранспорте, без снятия ротора. Медленным вращением колесного обода выявляем точку, в которой он трет по колодке, уточняем, в какую из сторон произошло деформирование. Потом прокручиваем это место, открывая возможность для доступа, отгибаем в противоположную сторону. Работать необходимо аккуратно, чтобы не усугубить ситуацию, на ротор чрезмерно налавливать не следует. Операцию лучше выполнить неоднократно, постепенно прибавляя усилие в момент нажатия.

Заключение

Какие бы тормоза на велосипедном транспорте не стояли, дисковые механические или гидравлические, отрегулировать их своими руками просто, если выполнять все требования инструкции.

Регулировка дисковых гидравлических тормозов на велосипеде

Практичное устройство – дисковый тормоз одновременно является приспособлением простым, поэтому регулировка дисковых тормозов на велосипеде процессом сложным не является. В основе этих тормозов лежит диск из стали, размер которого находится в пределах 140-200 мм.

Дисковые тормоза и их отличия от ободных

Они фиксируются в левой части втулки колеса близко к спицам. Эффективность торможения определяется плотностью прижима колодок к диску. Но, однозначно, в сравнении с ободными тормозами эффективность выше, поскольку их изготавливают из высококачественного абразивного материала, который несовместим с колодками ободными, приводящими к значительной деформации ободов в период эксплуатации. Стальной же диск, не изнашивается при трении, поэтому использоваться может многие годы.

Отличие их от ободных в том, что к машинке усилие от тормозной ручки передается не тросом, а при помощи гидролинии, внутри которой имеется специальная жидкость.

Благодаря такой конструкции, торможение выполняется более четко, отсутствует перегрев на продолжительных дистанциях, не нужна постоянная настройка, хотя необходимость в ней порой возникает. Требуется, например, регулировка при появлении постороннего звука.

Видео: Установка дискового тормоза вместо v-brake

Как работают тормоза гидравлические дисковые?

Порядок регулировка тормозов гидравлических

До начала регулировки, убеждаются, что гидролиния исправна. Затем, начинают настраивать ее: проверяют расположение ротора, который должен быть параллелен относительно колодок. Чтобы его выставить в такое положение, нужно ослабить болты, при помощи которых на раме закреплена машинка, выжать до упора тормоз, чтобы она заняла должное место, затянуть болты, не отпуская ручку.

Если ротор установлен правильно, но тормоз срабатывает плохо, проверяют зазор между ним и колодками, который должен везде быть одинаковым и минимальным, но не допускающим, чтобы колодки цепляли ротор. При обнаружении, что одна из колодок находится ближе другой, расстояние выставляют вручную, предварительно ослабив калипер.

Видео: Настройка дискового (гидравлического) тормоза

Почему скрипят тормоза при торможении

Велосипедные тормоза отличаются от автомобильных тем, что хорошо видны, поэтому скрип во время торможения беспокоит владельцев чаще. На байках, как правило, установлены тормоза ви брейковые или дисковые тормоза, различающиеся конструкцией. Поэтому, и причина скрипа может быть разной.

Скрип V-brake тормозов

Причин, вызывающих скрип во время торможения, может быть несколько:

Видео: Как избавиться от скрипа тормозов?

Как скрип дисковых тормозов зависит от состояния колодок?

Появляется скрип дисковых тормозов на велосипеде, когда колодки находятся в неудовлетворительном состоянии.

Для предотвращения этого необходимо в чистоте содержать оба тормоза – задний и передний. И, особенно, ротор. Важно как его состояние, так и тип стали, из которого ротор сделан: чем материал мягче, тем скрип меньше.

Наиболее сильное прижатие обеспечивают металлизированные колодки, являющиеся более жесткими. Они схватывают «намертво», если резко затормозить, издавая не скрип, а писк. Поэтому этот тормоз использовать рекомендуется для горного туризма и поездок по пересеченной местности.

Структура колодок из натурального материала («Organic») напоминает абразив, поэтому износ ротора происходит быстро, что является главным минусом. Чтобы в дороге не было неприятностей, колодки менять нужно часто.

У синтетических колодок, которые «хватают» хуже, износ ротора меньше, а срок службы больше. Еще одной распространенной причиной, приводящей к скрипу тормозов на велосипеде при торможении, являются колодки, не параллельно расположенные к дискам.

Как избавиться от скрипа?

Если появился скрип дисковых тормозов на велосипеде при торможении нужно выполнить действия, оговоренные в инструкции, которая приведена ниже:

Как самостоятельно отремонтировать тормоза

Поскольку в гидролинии дисковых тормозов жидкость пребывает под давлением, при любом повреждении, будь то протечка, перегиб или вздутие, у тормозов нарушается работоспособность.

На рынке большая часть гидравлических систем имеет два поршня. И только мощные байки оборудуются тормозами с 8 поршнями на одном калипере. Тормозное усилие в таких системах развивается большое.

У них лучше модуляция, отсутствует (или небольшой) прихватывающий эффект тормозов, снижено время реакции тормозной системы, что положительно отражается на торможении. Оно характеризуется как информативное и четкое. В процессе длительной эксплуатации тормоза дисковые приносят меньше проблем, чем механические.

Рекомендуем:

Инструменты, необходимые для обслуживания и ремонта

Приступая к ремонту тормозов на велосипеде, необходимо заранее заготовить инструменты.

Понадобятся велосипедисту:

Проверка калипера

Приступая к обслуживанию, снимают колеса, чтобы удалить с тормозных машинок грязь. Для этих целей воспользоваться можно обычной зубной щеткой. Очистив калипер, необходимо снять колодки.

Между колодками устанавливаться может возвратная пружина, винт или шплинт, благодаря которому детали удерживаются на месте. Когда недостаточно пространства, чтобы снять колодки, это делают при помощи аккуратного нажатия специальным инструментом (поставляется в комплекте). На крайний случай, чтобы и развести, утопив поршни до упора в калипер, подойдет широкая отвертка.

Освободив колодки, их поочередно вынимают, используя щипцы, осматривают, нет ли протечки в области поршня. Если развести поршни не удалось полностью, на них надавливают ключом на 10-11, не задевая штырь, находящийся по центру. Чтобы навсегда не «погубить» колодки, на них не должны попасть ни масло, ни смазка.

Чтобы проверить, что поршни выдвигаются нормально внутри калипера и возвращаются назад, необходимо произвести несколько нажатий на ручку тормоза. Если же они одинаково движутся, на этом этапе желательно смазать их, затем, вновь по максимуму развести ключом, вдавливая в калипер.

Если же этого не наблюдается, потребуется ремкомплект или замена калипера. Операция переборки этой детали непростая и у новичка может вызвать трудности.

Проверка работоспособности тормозной ручки

Для определения ее состояния проводят визуальный осмотр, проверяя на повреждения. Если обнаружено, что болтается рычаг, причиной может быть ось крепления, чрезмерно изношенная. Придется ее заменить новой. Последний штрих – осмотр винтов, крепящих ее к рулю, и наличие трещин в месте их соединения с рулем.

Прокачка тормозов

Тот, кто размыкал гидролинию хоть раз или укорачивал, знает, сколько в ней скапливается воздуха. Его из системы нужно удалять, для чего важно знать, как прокачиваются тормоза на велосипеде

Чтобы передавать усилие, требуемое для прижимания колодок к ротору, в гидролиниях применяется масло минеральное или несжимаемая жидкость. Воздух же отличапется тем, что сжимается, следовательно, в системе быть его не должно. Иначе энергия будет тратиться на его сжатие, а не на прижимание колодок.

Предотвратить это можно простым до смешного способом. Тормозной жидкостью наполовину наполняют шприц, подсоединив к нему переходники для калипера и шланг. Подобно действиям медсестры, из шприца выдавливают медленно воздух, подсоединив к штуцеру (если тормоз Avid) или предварительно на сливной вентиль (тормоз Hayes) накинув ключ на 6 мм, и приступают к прокачке. Для Avid потребуется пережать красным зажимом, имеющимся в наборе, трубку шприца, для Hayes — вентиль держат закрытым.

Поршень шприца медленно оттягивают, создавая разрежение, легко по нему постукивая, чтобы дегазировать тормозную жидкость, т.е. освободить от растворенных в ней газов.

Далее занимаются ручкой тормозной. Предусмотренный изготовителем переходник, подсоединяем к шприцу, с набранной тормозной жидкостью, и через соответствующие переходники к отверстию дренажному. Для систем Magura/Shimano делается несколько по – другому: открывают доступ к емкости с тормозной жидкостью.

Чтобы выпустить весь воздух, дренажное отверстие должно находиться вверху, для чего иногда требуется повернуть тормозные ручки или велосипед на стойке. Для Shimano и Magura из располагают параллельно земле.

Чтобы не вышел из калипера поршень, необходимо вставить в зазор, существующий между колодками, специальный инструмент, идущий в комплекте, или картон, сложив его в несколько раз.

Присоединенную к калиперу емкость или шприц, их сжимают очень аккуратно, приоткрыв немного дренажный вентиль специальным инструментом. Сжимают до тех пор, пока жидкость не дойдет до ручки тормоза. Чтобы «выгнать» воздух, постучите аккуратно по ручке, калиперу и гидролинии. Когда жидкость пойдет без воздушных пузырей, нажимают несколько раз тормоз, перекрыв вентиль на калипере.

Рычаг тормоза перемещаться должен примерно до половины свободного хода. Если так и есть, можно закрывать на ручке тормозной дренажное отверстие. Для Magura/Shimano резервуар закрывают крышкой, устанавливают в стандартное положение тормозную ручку. Осталось удалить с помощью спирта потеки тормозной жидкости.

Проверка колодок тормозных

Прежде всего, измеряют их толщину. Она не может быть меньше трех миллиметров для Hayes/Avid и 2,5 мм для Magura (слой фрикционный 1мм). После этого, проверяют, хватает ли жесткости пружины, чтобы развести колодки.

Замена колодки не нужна при толщине фрикционного слоя, превышающей 1мм, но рабочую поверхность нужно очистить наждачкой, не сильно потерев об нее колодку, делая круговые движения, и добиваясь, чтобы поверхность стала плоской. Затем, вновь проверяют толщину. При 3 мм деталь неменяют.

Между колодками ставят разводящую пружину и удерживающий их в рабочем состоянии болт или фиксирующий шплинт. Последнее, что нужно сделать, — убедиться, что колодки к поршням калипера прижимаются плотно.

Очистка ротора

Чтобы удалить налет, скапливающийся на роторе, нужно снять его, открутив винты или втулку ключом T25 Torx. Если нет нужного инструмента, попытаться можно обслужить ротор чистыми руками, без снятия с колеса.

Потребуется брусок. Который нужно обернуть наждачкой. Двигая им по касательной, обрабатывают с обеих сторон поверхность ротора, пока она не станет выглядеть, словно новая.

Если очистка проводилась со снятым ротором, нужно установить его на место, проверить, чтобы хорошо были закручены винты, которые затягивают по схеме: верхний-нижний, левый верхний — правый нижний, правый верхний-левый нижний.

Осталось его очистить, смочив в спирте ветошь, от масла и частичек металла, поставить колесо и проверить тормоза.

Как проверять моменты затяжки?

Когда колодки вставлены, очищены они и ротор, подтягивают крепеж тормозной системы, включая крепления переходника, калипера, ручек тормозных. Используют для этих целей динамометрический ключ.

Видео: Настройка дисковых тормозов

Автор и редактор обзоров по гаджетам и новой техники. Ведет работы по написанию свежих рейтингов к публикациям, проверки достоверности и актуальности информации уже опубликованных статей. Отвечает на вопросы в комментариях, пишет на авто темы.
