Восстанавливаем старые часы «Электроника-7»

Электроника 7-21-01

И так раскуриваем план:

1.Правильное питание — основа здоровья ( проверка б.п. замена старых электролитов,пропай,проверка транзюка и.т.д) 2. Проверка микросхемы КР1016ВИ1 и замена кварца. 3. Далее по ходу,что сдохло то и меняем =) Для начала качаем схему и инструкцию по настройке, ибо без них никак.

Схема часов Электроника 7-21-01

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

РЕМОНТ

Внутренности часов

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Блок питания часов со свежими электролитами

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Индикатор П-543 саратовский завод Рефлектор

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Восстановление корпуса часов

Электроника 7 21 01

Корпус грязный замусоленый и с желтизной. Восстановление проводил по своей отлаженной схеме. Ацетон +ватный тампон+плотная тряпка микрофибра, аккуратными и быстрыми движениями всю желтизну и грязь счищаем.

Процесс полировки

Готовый результат

ЗЕЛЕНОЕ СТЕКЛО

Видео разных моментов работы часов.

Часы в электроника 7-21-01 в работе после ремонта

Глюк часов электроника 7 21-01 — битая микросхема КР1016ВИ1

Работа будильника часов электроника 7-21-01

Будильник установлен на 18.15

Но иногда такие инструкции теряются или не имеют перевода на русский язык, а визуальное сопровождение совершенно не понятно.

Ниже мы предлагаем ознакомиться с настройкой электронных часов с 4 кнопками наиболее популярных производителей.

Что значат названия кнопок и какие они выполняют функции на четырехкнопочных электронных часах

Для того, чтобы минимизировать обращения к инструкциям некоторые производители стараются отразить основные функции кнопок специальными надписями на корпусе.

Надписи делаются на английском языке и могут быть следующими:

Так как же с помощью этих подсказок(надписей), настроить например популярные китайские электронные часы 4 кнопки.

Читайте также: Как настроить наручные часы с одной кнопкой и без кнопок

Теперь рассмотрим инструкции по настройке часов Casio G-SHOCK и Montana

На рисунке 1 для удобства и наглядности пронумеруем кнопки (часы на изображении представлены без привязки к бренду или конкретной модели).

У многих производителей наручных часов кнопки расположены по обеим боковым граням от дисплея.

Внешний вид четырехкнопочных часов Casio может отличаться, за подсветку отвечает отдельная кнопка (обозначена как «L», см. рис.).

В большинстве случаев функционал кнопок сводится к следующему:

Настройка Casio W-93 выглядит следующим образом:

Указанная инструкция актуальна для модели Casio W-93, в других устройствах назначение и функции кнопок могут не совпадать или совпадать частично.

К примеру, Casio GW-2300 / 2310 могут устанавливать время автоматически сразу после ввода кода города.

Но обычно кнопка 1 переводит часы в режим настройки/установки, кнопка 2 позволяет выбрать требуемый параметр, а кнопка 3 – увеличивает изменяемое значение.

Легендарные часы с 4 кнопками, отвечающими за:

Читайте также: Изучаем умные часы Кнопка Жизни для детей

Чтобы настроить время, действуем так:

ВИДЕО ИНСТРУКЦИЯ» alt=»»>

Что делать, если не работает 1 из кнопок на четырехкнопочных часах

Как и было сказано выше, каждая кнопка отвечает за определенный функционал. Это значит, что, если хоть одна из кнопок выйдет из строя, ее функционал станет полностью недоступен.

С высокой вероятностью поломка кнопки связана с отломившимся контактом.

Самостоятельный ремонт производить не рекомендуется даже не из соображений безопасности или лишения официальной гарантии, а ввиду того, что нарушение целостности корпуса при его вскрытии может изменить нормальную работу часов.

Особо актуально это для хронометров с высокой степенью защиты от воды (предназначенных для погружения).

Самое лучшее решение – обращение в авторизованный сервисный центр, а если гарантийный срок вышел – к любому опытному часовому мастеру.

Самостоятельный ремонт осложняется в том числе и отсутствием необходимых инструментов (например, ключей для вскрытия корпуса, специальных миниатюрных отверток и т.п.), а также запасных частей (нужен как минимум донор, то есть аналогичные часы с рабочей запчастью).

В редких случаях причиной блокировки кнопки может быть попадание грязи. Очистка с помощью кусочка ваты, смоченного в спирте, может спасти ситуацию и восстановить работу контакта (в любом случае, вскрытие часов необходимо производить с высокой осторожностью, а при протирании ни в коем случае не залить электронный блок).

DIY или Сделай сам Доброго времени суток, уважаемые хабражители! Началась эта история так. Во время работы на объекте, разместившимся в здании бывшего завода (кажется, металлоконструкций) с длинным названием (и, конечно же, имени очередного великого лидера партии) я увидел в куче хлама, предназначавшейся на выброс, одну вещь. Каковая вещь ударила по мне страшным приступом ностальгии, ибо точно такая же висела в холле СКБ (с не менее длинным и многосложным названием, чем вышеупомянутый завод), где работала когда-то моя мама, и где прошло немало времени из моего детства. Встречайте — часы «Электроника 7-06». Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Конечно же, я не мог устоять от соблазна восстановить (а может быть, и доработать?) их. Кому интересен процесс, а равно и конечный результат — прошу под кат (осторожно, некоторое количество схем и фото!). Схема часов свободно доступна в интернете. Элементной базой является 176 серия микросхем. Индикаторы — газоразрядные типа ИВ-26. Ниже представлен оригинал схемы. Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Рис. 1. Оригинальная схема, часть 1 Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Рис. 2. Оригинальная схема, часть 2 Часы были извлечены из кучи мусора, отвезены домой и препарированы. После очистки от мусора, накопившегося внутри, моим глазам предстало вот что.

Этот скрипт читает с Рамблера погоду, складывая принятые данные в файлgetweather.sh

Основной скрипт, передает данные через UART для отображения:send.sh

И — да. Точкой секундной мигаем.blink.sh

Теперь добавим все это хозяйство в cron:

И… и всё. Вешаем на стену, наслаждаемся, ностальгируем. Фото процесса (кликабельно), а также традиционное приветствие жителям Хабра можно увидеть ниже.Внимание! Автору статьи при рождении вырезали художественное чувство, как будущему инженеру не нужное. Ценителям незаваленных горизонтов, композиции кадра и всякого прочего баланса белого просьба на этом месте прекратить чтение и перейти сразу к комментариям, во избежание получения серьезных душевных травм. Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Крепление плат индикации на шасси. Рядом лежит плата блока питания. Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Красим проржавевшие задние крышки. Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Первое включение в собранном виде. Платы отображают свои адреса. Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Все элементы установлены на шасси. Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Покрупнее, та же стадия. Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Упаковываем в корпус. Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Время. Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Температура за бортом.

Как настроить часы электроника 7 инструкция

В этой статье мы попросили мастера ответить на вопрос: «Как настроить часы электроника 7 инструкция?», а также дать полезные рекомендации по теме. Что из этого получилось, читайте далее.

Часы Электроника 7-06М — инструкция по эксплуатации

«Электроника 7-06М» — наиболее популярные в СССР настенные промышленные электронные часы.

Часы производились на базе саратовского завода «Рефлектор», и до сих пор используются в административно-хозяйственных и промышленных помещениях. Часы комплектовались вакуумно-люминесцентными индикаторами собственного изготовления.

Часы продавались по цене 400 рублей (1986-й год).

В этих часах каждая цифра формируется четырьмя или одиннадцатью (в некоторых — двенадцатью[1]) индикаторными лампами типа ИВ-26 (для увеличения размера получаемых цифр). Каждое из четырёх знакомест подключено через отдельный «блок индикации» — плату усиления семисегментного кода, поступающего с основного «пересчетного устройства». Существуют модели и с тиратронной, а также светодиодной индикацией.

Основной недостаток таких часов состоит в том, что со временем сегменты индикаторов «выгорают», и появляется значительная разница в свечении часто и редко отображаемых сегментов. Это происходит через 10 и более лет непрерывной работы. При этом, как правило, один из концов всех индикаторов часов светит слабее другого. Возможно, неравномерность износа связана с тем, что анодный потенциал прикладывается несимметрично по длине индикатора, «минусом» к одному выводу катодов-накалов, питаемых переменным напряжением.

Индикаторы ИВ-26 тип 1 и тип 3

Индикатор ИВ-4, используемый в качестве разделительной точки

В зависимости от габаритов часов, в них применяются матрицы из индикаторов ИВ-26 различной размерности. В крупных часах индикаторы расположены горизонтально в количестве 11 или 12 штук на знакоместо. Они образуют матрицу размерностью 7 на 11 или 7 на 12 пикселей. В таких часах, для увеличения видимости цифр на большом расстоянии, используется полужирный шрифт с толщиной линии в две точки. Эти часы потребляют мощность порядка 40 Вт. В малогабаритных часах используется по четыре вертикально расположенных индикатора на знакоместо, образующие матрицу размерностью 4 на 7 точек. Шрифт в таких часах имеет толщину линии в один пиксель. Мощность, потребляемая этими часами — порядка 20 Вт.

Настенные электронные часы «Электроника 7-06» выпускались с 1982 года в различных модификациях:

«Электроника 7-06М-08»;
«Электроника 7-06М-09»;
«Электроника 7-06М-11»;
«Электроника 7-06М-16»;
«Электроника 7-06М-16Т»;
«Электроника 7-06М-20»;
«Электроника 7-06М-20Т»;
«Электроника 7-06М-17»;
«Электроника 7-06М-17Т»;
«Электроника 7-06М-21»;
«Электроника 7-06М-21Т»;
«Электроника 7-06К-07»;
«Электроника 7-06К-08»;
«Электроника 7-06М-13»;
«Электроника 7-06К-09»;
«Электроника 7-06К-10».

Различные модели имеют отличия в высоте символа (в основном были 78 мм и 140 мм), количестве разрядов (часы, минуты, секунды), цвете индикации (зелёный или красный).

Скачать бесплатно инструкцию по эксплуатации на часы Электроника 7-06М

Видео инструкция Ремонт и разборка часов Электроника 7-06М

Продукцию саратовского завода «Рефлектор» знал весь Союз. Наверно, все помнят знаменитые часы «Электроника 7», которые стояли на проходных заводов, фойе театров и т. д.

Очень популярны были и другие модели часов, например, модель Электроника 7-21-01 с 16-ю будильниками. У меня такие дома каждый день радуют глаз.

Но прошло время, союза больше нет, завод развалился, и на его месте возникли небольшие фирмы. Одна из них выпустила модель, о которой я хочу немного рассказать. Это модель «Электроника 7-21-06». О существовании этой модели я узнал только год назад. Редкая модель, выпущена небольшой партией, широкого распространения не получила.
Мне всегда было интересно, почему некоторые модели так мало выпускались. И частенько, пока не подержишь их в руках, не попробуешь их функции, не поработаешь с ними, не поймешь, в чем тут дело. С этими часами все оказалось довольно просто: часы приносят боль. Не физическую конечно (током не бьют). Дело оказалось вот в чем:

Сначала немного о функциях, и почему часы так выглядят.
Как я уже писал, у Рефлектора существовала популярная модель 7-21-01. Через какое-то время была выпущена модель 7-21-03 с той же функциональностью, но в более простом корпусе.

Справа можно увидеть 10 кнопок с функциями. Но что-то произошло, и ту модель выпускать перестали. Может быть оттого, что микросхему перестали выпускать. Не знаю. Но тут появляется модель 7-21-06.

Если приглядеться, то можно увидеть, что кнопки находятся на тех же местах, что и в 7-21-03, только их меньше.

В часах применена более простая микросхема КА1035ХЛ1.

Вот она крупнее. Вполне себе нормальная микросхема. Есть будильник, его можно поставить на какое-то время.
Но разработчики не предусмотрели такой маленькой детальки, как выключатель будильника. В часах нет простого тумблера, разрывающего цепь звонка. Выключить будильник, если он зазвонил, можно кнопкой. Это не проблема. Проблема в том, что будильник нельзя запретить. Нельзя сделать так, чтобы он не звонил в какой-то день. Он будет звонить на то время, которое вы поставили. И в будний день, и в выходной. Нельзя поставить часы, скажем на 55 часов, чтобы часовая микросхема не добралась до этой цифры. Возможно поставить время только от 00 до 23 часов. Он все равно будет звонить в это время. И пользователю придется каждые выходные переставлять время срабатывания будильника на такое время, которое будет доставлять (а оно будет доставлять) меньше неудобств. И разработчики об этом знали. И написали в инструкции.

Это боль. У меня есть несколько часов на этой микросхеме. Во всех есть тумблер. В этой модели нет. Но хорошо, что разработчики спохватились, и быстро сняли часы с производства, заменив их на более новую модель 7-21-08.

Там, несмотря на еще меньшее количество кнопок, будильник (там их два) можно поставить с выбором, в какой день недели он будет звонить, и вообще забыть об этой проблеме. Но это уже другая история.

радиотехника моддинг винтажная электроника —————— Vintage Electronic

Решил сломанные себе приобрести поупражняться, поковыряться, посмотреть в целом что это за чудо. Часы 1992г. Часы выпускали с 1990 по 1993 г. ориентировочно, завод Рефлектор.

Покупая у одного кулибина, когда брал, хозяин честно признался как на духу, были сломаны пытался ремонтировать не получилось. Ну думаю вот блин засада. Все таки по такой смешной цене решил взять.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

1. Включить шнур в сеть. Появится произвольная информация.
2. Нажать кнопку ПРГ и, удерживая ее, нажать на С (сброс). На индикаторе табло произойдет обнуление показателей часов и минут. Возникнут символы ВС и ПРГ – часы готовы к работе.

1. Нажать кнопку * (предустановка). Индикаторное табло засветится с пониженной яркостью (установка разрешена).
2. Установить день недели, нажав на одну из кнопок (от 0 до 6). Появятся символы от ВС до СБ.
3. Установить десятки часов (от 0 до 2)
4. Установить значение единиц (от 0 до 9)
5. Установить десятки минут (от 0 до 5)
6. Установить единицы минут (от 0 до 9)
7. Нажать на ↑ стрелку (записать в память).
8. В момент 00 секунд нажать на кнопку ТВ Произойдет запуск, и на табло начнут мигать разделительные точки.

КОРРЕКЦИЯ ТЕКУЩЕГО ВРЕМЕНИ

1. За минуту до начала сигнала точного времени нажать на С (обнулить показания)
2. Набрать значение текущего времени.
3. В момент шестого сигнала (00 секунд) нажать на ТВ.

1. Нажать ПРГ
2. Нажать С (обнуление)
3. Нажать * (предустановка)
4. Нажать на 7 (будильник)
5. Установить значение времени будильника
6. Нажать на ↑ стрелку (записать в память).
7. Нажать на кнопку ТВ.

Нажать кнопку СИГНАЛ
ВЫЗОВ СИГНАЛА
1. Нажать ПРГ
2. Нажать ТВ

НАСТРОЙКА БУДИЛЬНИКА ПО ДНЯМ НЕДЕЛИ.

Будильник может работать по дням недели.
1. Нажать ПРГ
2. Нажать С (обнуление)
3. Нажать * (предустановка)
4. Нажать на 7 (будильник)
5. Нажать С (перейдет в режим установки дней недели)
6. Установить значение времени будильника
7. Нажать на ↑ стрелку (записать в память).
8. Нажать на кнопку ТВ.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Поставил панельку под микросхему. И без издевательств поставил микру.

Поставил новую микру КР1016ВИ1 1992 года. Она идет с сквозными овальными отверстиями (чтоб лучше охлаждалась, старая была без отверстий. За одно и кварц 32.768 поменял на более свежий.

На текущий момент: 2 сутки работы часов — полет нормальный. Будильник работает в разных режимах в том числе и по неделям. Настройки выставленного времени пишутся в память микры.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Корпус грязный замусоленый и с желтизной. Восстановление проводил по своей отлаженной схеме. Ацетон +ватный тампон+плотная тряпка микрофибра, аккуратными и быстрыми движениями всю желтизну и грязь
счищаем.

Возможно у Вас есть свои мнения на тему «Как настроить часы электроника 7 инструкция»? Напишите об этом в комментариях.

Восстанавливаем старые часы «Электроника-7»

Доброго времени суток, уважаемые хабражители!

Началась эта история так. Во время работы на объекте, разместившимся в здании бывшего завода (кажется, металлоконструкций) с длинным названием (и, конечно же, имени очередного великого лидера партии) я увидел в куче хлама, предназначавшейся на выброс, одну вещь. Каковая вещь ударила по мне страшным приступом ностальгии, ибо точно такая же висела в холле СКБ (с не менее длинным и многосложным названием, чем вышеупомянутый завод), где работала когда-то моя мама, и где прошло немало времени из моего детства. Встречайте — часы «Электроника 7-06».

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Конечно же, я не мог устоять от соблазна восстановить (а может быть, и доработать?) их. Кому интересен процесс, а равно и конечный результат — прошу под кат (осторожно, некоторое количество схем и фото!).

1. Немного теории

Схема часов свободно доступна в интернете. Элементной базой является 176 серия микросхем. Индикаторы — газоразрядные типа ИВ-26. Ниже представлен оригинал схемы.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7
Рис. 1. Оригинальная схема, часть 1

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7
Рис. 2. Оригинальная схема, часть 2

2. Начнем-с

Часы были извлечены из кучи мусора, отвезены домой и препарированы. После очистки от мусора, накопившегося внутри, моим глазам предстало вот что.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Включаем. В принципе, всё работает. Но: индикаторы выгорели. Достать такие же ИВ-26 уже негде. Гугл дает множество ссылок, повествующих нам, как заменить эти ИВ-26 на светодиоды, а то и на готовые семисегментные сборки. Да только вот же незадача — это выглядит уже совсем не так… осовремененно и оттого попсово выглядит, я бы сказал. Поэтому моя задача номер один: восстановить индикаторы на светодиодах, максимально сохранив при этом внешний вид.

3. Табло

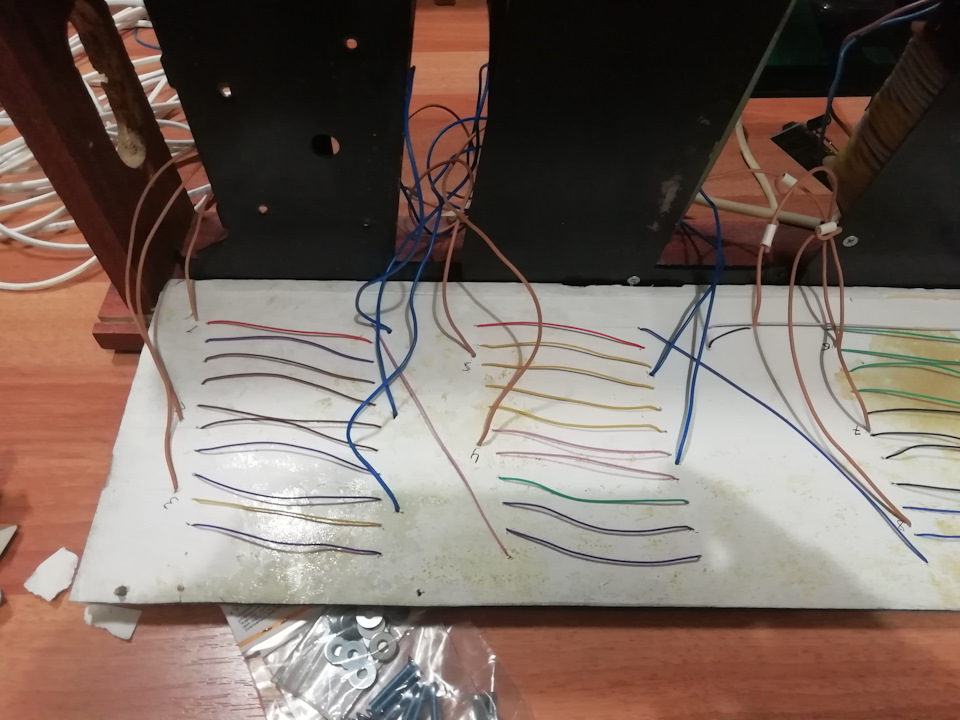

При взгляде на расчески из проводов, ведущие к табло, а также на схемы этих табло с сумматорами на диодах, мне становится несколько неуютно. Сложновато в наладке, запросто можно провода перепутать. Да и слабоваты выходы 176-й серии, чтобы напрямую светодиодами управлять. Плюс хотелось бы иметь возможность регулировки яркости индикации, желательно по сценарию тоже — ночью высокая яркость не совсем уместна дома. Стабильность опорного генератора на 25-тилетней давности компонентах мне тоже никто не гарантирует. Прикинув так и этак, я решил видоизменить схему полностью.

Каждый индикатор — светодиодная матрица 7 х 11, так выходит по количеству точек на оригинальных ИВ-26. Управляет ей хорошо всем известная ATtiny2313. Она же хранит в себе образы символов для отображения, таблицу знакогенератора, говоря иначе. Даже без всяких оптимизаций по 11 байт на символ в нее сотня символов точно влезет — значит, потенциально можно не только цифры писать на табло. И таких матриц у меня будет 4. А что отображать, они пусть получают по UART. Ну а собственно что будет считать время и отправлять по этому интерфейсу данные для табло — это позже. Я подумаю об этом позже (с). Зато к каждой матрице подходит всего 3 провода — GND, +5V и Data. Я посчитал, что однонаправленной линии передачи для данной задачи вполне достаточно.

Индикация динамическая, для выбора строк используется узел на регистрах 74HC595, а для выбора столбца — дешифратор 74HC238. Конструкция AVR + 74HC595 хорошо описана и интереса не представляет. К сожалению, SPI у tiny2313 какой-то порезанный, поэтому загрузка данных в регистры выполняется программно. Плюс к тому при попытке использовать SPI возникли проблемы с разводкой платы, поэтому я отказался от этой идеи. Дешифратор подключен через транзисторную сборку ULN2003 для увеличения мощности.

Изначально я планировал использовать для регулировки яркости светодиодов дополнительный транзистор, управляемый посредством аппаратного ШИМа на таймере T0, но возникла проблема: ШИМ, накладываясь на динамическую индикацию (их частоты, конечно, не совпадали), порождал неприятное мерцание светодиодов. Поэтому ШИМ программный, а реализован он с помощью дешифратора выбора столбца. Как видно, индикатор-то имеет 7 столбцов, а выходов у дешифратора 8, и последний выход не подключен. Выбирая его, мы гасим всю матрицу.

Ток светодиодов ограничен сопротивлениями. Исходя из документации на примененные LED-5213-PGC-6cd, на них падает 3 — 3,5В при токе 20 мА, примем в среднем 3,2В. Плюс еще 1В падения на ULN2003. Итого (5 — 3,2 — 1) / 0,02 = 40 Ом. Я взял на 39 Ом.

Переключателями SA1 задается адрес платы. Такой подход позволяет сделать все 4 платы одинаковыми.
К сожалению, металлизацию отверстий в домашних условиях я пока не осилил. Поэтому плата однослойная и количество перемычек на ней может ужаснуть, хоть и сводилось к минимуму всему усилиями.

Принципиальная схема приведена ниже.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7
Рис. 3. Принципиальная схема индикатора

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7
А вот фото платы на одном из этапов изготовления (только что нанесен и проявлен фоторезист).

Протокол обмена очень простой:
Первый байт всегда FF, это заголовок пакета.
Второй байт — адрес платы.
Третий байт — данные для отображения, код символа согласно ASCII.
Четвертый — желаемая яркость в диапазоне 00 — FE.
В конце — младшие 8 бит от суммы всех байт пакета, проверка целостности. Если сумма равна FF, заменяем на FE. Пример пакета:

FF 01 32 80 B2 — вывести символ «2» на плате с адресом 1, яркость — половина от максимума.

В процессе написания кода мне также пришла идея сделать так, что плата индикации в момент старта до получения первых данных отображает свой адрес. Оказалось удобно при отладке.

4. Блок питания

Родной блок содержит в себе трансформатор с двумя обмотками: одна выдает 22В, которые применялись для питания анодов индикаторов, и 3,8В для питания их накалов. Конденсаторы, конечно, свою емкость потеряли, к тому же нам потребуются +5В. Значит, схему придется пересмотреть. Кроме того, предусматривается возможность питать логику от 6 батареек по 1,5В, чтобы не сбивалось время при обесточивании. Батарейки — это как-то несерьезно, требуют регулярной замены, так что я переделал этот узел на работу со стандартным аккумулятором 6В, 4.5 А*ч.
Однако ж, 22 * 1,41 = 31В. Нда, обычной 7805 тут не обойдешься, разве что мы хотим прикрутить сюда еще и функцию комнатного обогревателя. Непродолжительный гуглинг, и на помощь приходит LM2576-5.0 — интегральный импульсный стабилизатор с выходным током до 3А, которая даже нашлась в местном магазине радиодеталей.
Поиск, где бы мне спереть безвозмездно позаимствовать схему зарядного устройства с целью уменьшения количества созданных велосипедов, привел меня сюда (вообще, сайт посвящен именно велосипедам, что в контексте фразы несколько улыбает). Однако, схемка-то на линейных стабилизаторах… впрочем, существует версия вышеупомянутой LM2576 с перестраиваемым выходным напряжением. Фактически, нужно сваять источник с ограничением вида «выходное напряжение примерно 6 — 14В (с подстройкой, чтобы можно было и на 12В аккумулятор подцепить), выходной ток не выше 0,5А (тоже с подстройкой)». После некоторых раздумий получилось нечто такое.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7
Рис. 4. Схема источника питания

Переключение режима «зарядка / работа от аккумулятора» производится обычным механическим реле с обмоткой на 220В, подключенной параллельно первичной обмотке силового трансформатора. Несколько наивно, но, как ни парадоксально, вполне работает.

5. Сердце системы

Вот и настало то самое «позже», в котором я обещал себе подумать о том, что же будет собственно время считать, и управлять индикаторами. А еще лучше, если оно еще и синхронизировать его будет с мировым. По NTP, например. Или DAYTIME. Благо, что Wi-Fi в доме имеется. И самое главное, да. Чуть не забыл. В этих часах таки остался один родной элемент индикации, который такой трогательный, что я счел кощунственным его менять. Ибо воссоздать такое же не смогу, да и рабочий он вполне. Мигающая секундная точка на индикаторе ИВ-4! Вот еще ей надо мигать.

Я долго ковырял форумы на предмет сопряжения AVR и Wi-Fi, смотрел, как это делали на Arduino… но цена меня удручает. И тут мой взгляд упал на купленную с целью изучения с последующим созданием торрентокачалки «малинку», лежащую на полке…

Как прикрутить к rPi часы реального времени, а также как ее вообще включить, провести начальную настройку, установить туда торрент-клиент — сказано много раз до меня. Впрочем, некоторое количество ссылок, показавшихся мне полезными, я все же приведу ниже.

Уличную температуру я беру с Рамблера. Выбор обусловлен предпочтениями моей второй половинки.

Итак, поэтапно все действия с «малинкой»:

Вот тут читаем, как подружить ее с Wi-Fi-адаптером TP-Link TL-WN725N.

А вот тут — как установить VNC-сервер, может пригодиться.
Здесь доходчиво расписано, как поднять Samba.
А вот тут, как работать со встроенным UART.

Вот такой скрипт синхронизирует время с мировым с помощью NTP.

Этот скрипт читает с Рамблера погоду, складывая принятые данные в файл

Переделка электронных часов «Электроника 7»

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Все началось с того что меня попросили «сделать что ни будь с часами». Часы Электроника 7, большие. Долго служили верой и правдой. И вот перестали ходить, индикаторы повыгорели. Подумав и посоветовавшись с владельцем, решили переделать на светодиоды с последовательным управлением WS2812 и однокристальное управление. То что получилось кратко представлено в видео.

Теперь опишу что и как внутри.
Светодиоды были приобретены не дискретные, а сразу в светодиодной ленте. 2 метра ленты IP 30, 96 светодиодов на метр, черный фон. При проектировании блока питания рассчитывал его на максимальный потребляемый всеми диодами ток. Провел несколько экспериментов со светодиодами, преобразователями напряжения и по результатам несколько не сложных расчетов. Результаты такие, при питании диодов напряжением 5 вольт, они будут потреблять суммарно более 21А! По результатам опытов установил, что мои диоды нормально работают при напряжении питания 4 вольта, немного страдает цветопередача, но очень не существенно. При этом потребляемый ток снижается примерно на треть. Суммарный ток получается чуть больше 14А. Решил нагрузку распределить на несколько понижающих преобразователей. Трансформатор оставил штатной с домоткой накальной обмотки медной жилой 2,5 мм^2 из кабеля. На выпрямитель использовал один сдвоенный диод от компьютерного БП и два КД213, то что было найдено в «уголке некрофила». Диоды и стабилизаторы прикреплены к металлическому шасси часов. Схема индикации и блока питания получилась такая.

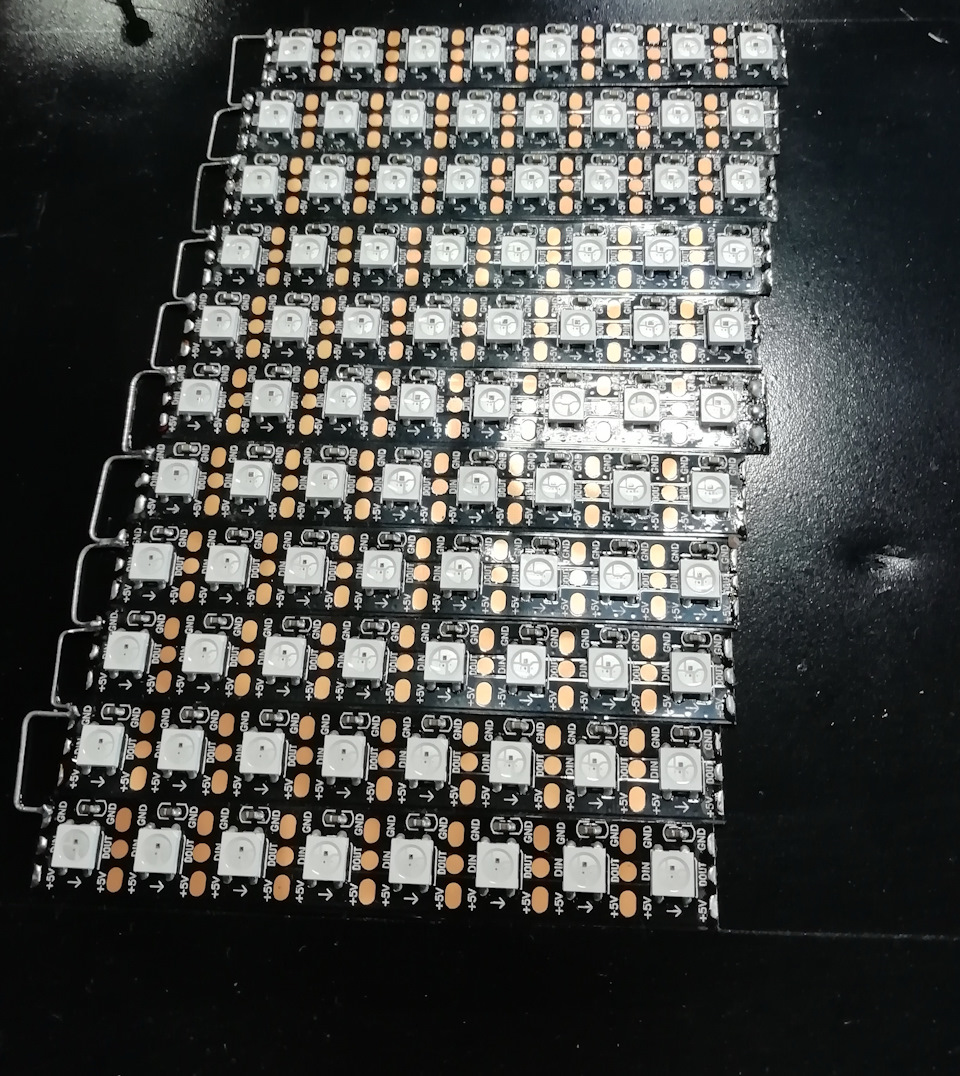

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Светодиодная лента закреплена на сэндвич панели, вырезанной в размер и покрашенной черной матовой краской из баллончика.

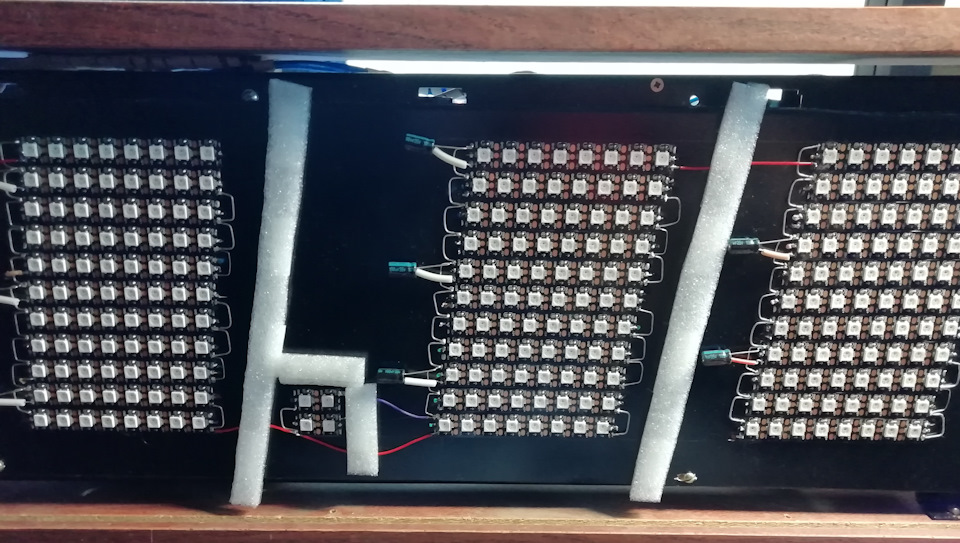

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Что бы соседние разряды не подсвечивали друг друга, между ними наклеены защитные полоски из оберточного

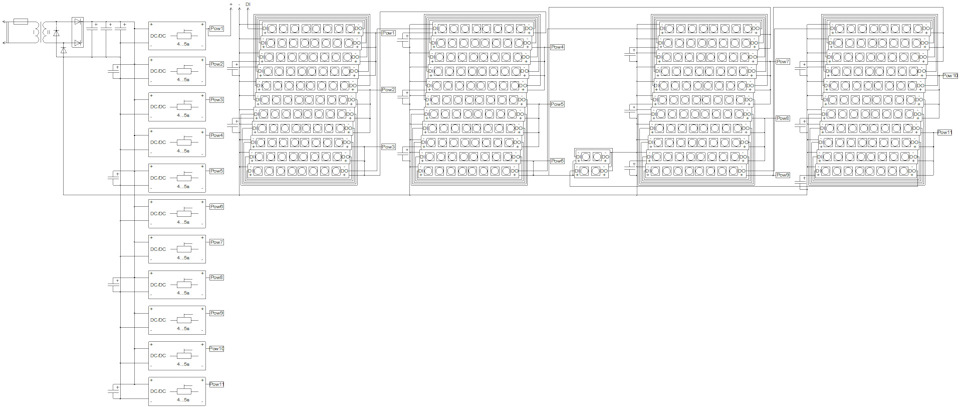

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Часть соединений между кусками ленты выполнено луженой медной проволокой, а часть изолированным проводом, пропущенным сквозь панель.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Плату микроконтроллера взял от других часов и дорабатывал по ходу конструирования. Схема получилась такая.

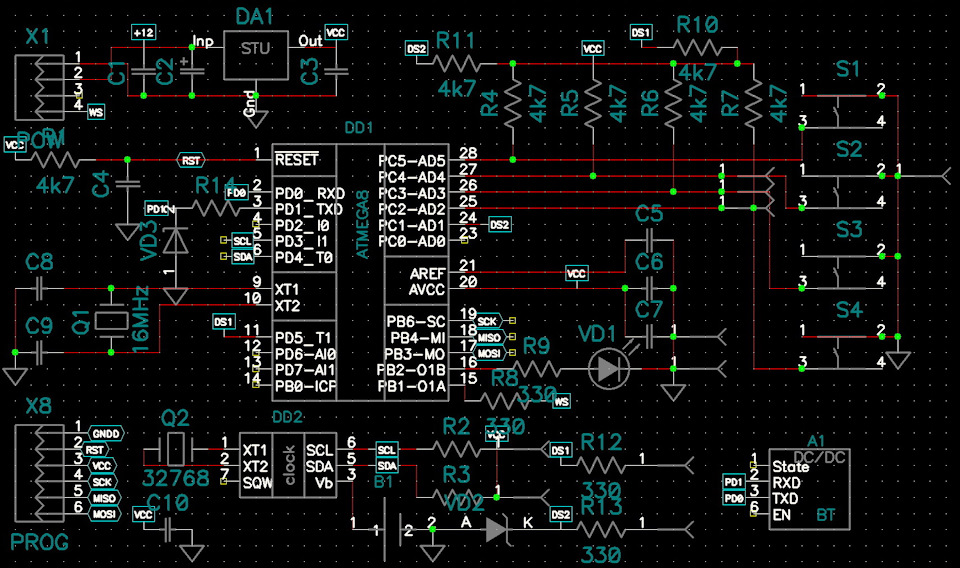

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Основа схемы микроконтроллер ATMega8A. Часы реального времени DS1307. Датчики температуры DS18B20. Схемы включения стандартные. Кнопок в схеме 4, но используются только 3, как в исходной схеме часов. Кнопками можно только настроить время, остальные параметры задаются с телефона. Так выглядит программа.

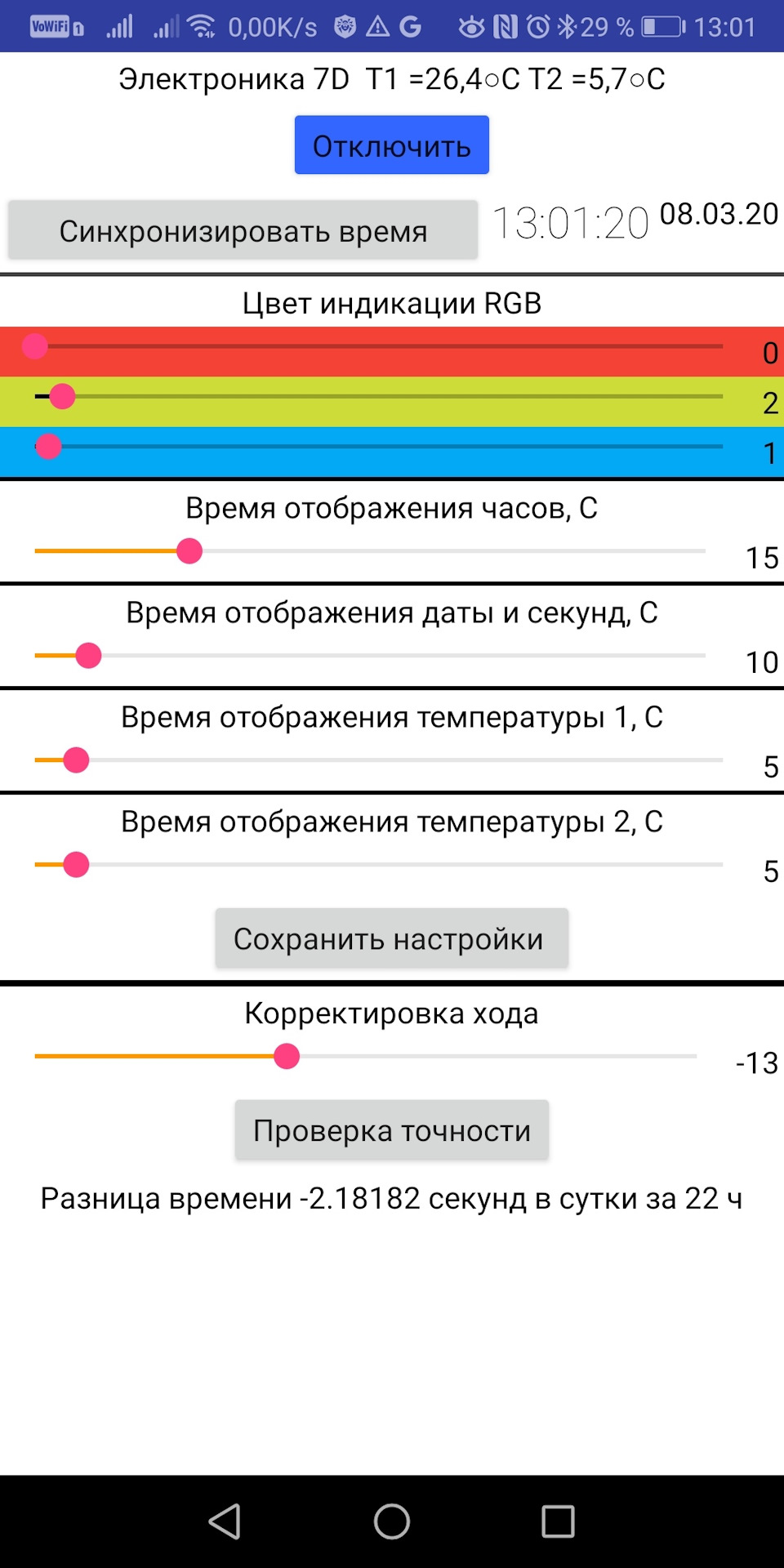

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Настройки производятся ползунками, числовые значения отображаются справа от ползунков. Новые значения применяются сразу, но в память часов записываются после нажатия кнопки «Сохранить настройки». Так как микросхема DS1307 в типовой схеме включения не имеет возможности корректировки точности хода, в прошивке реализована возможность программной коррекции точности хода часов. Расчет корректировки может быть произведен автоматически. Сначала необходимо синхронизировать время на часах по телефону. Затем через несколько дней, желательно в то же время сделать расчет корректировки.

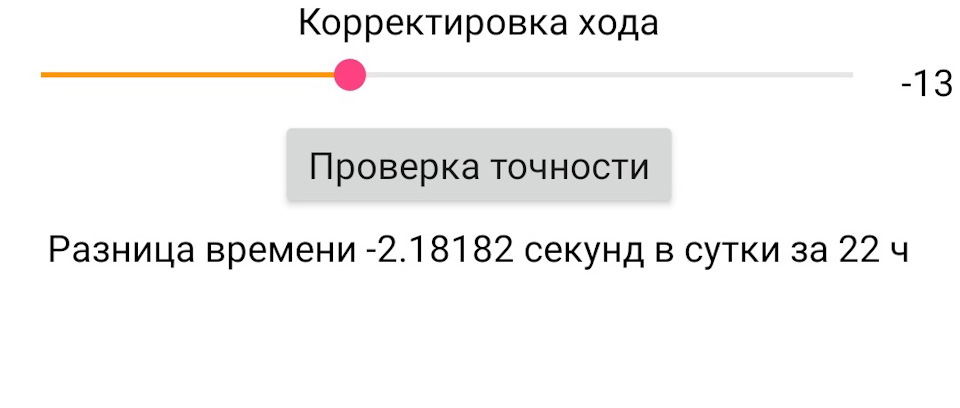

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Расчет производится по количеству часов, прошедших с момента синхронизации часов, с перерасчетом на сутки. В результате выводится разность хода в секундах и количество прошедших часов. Если прошло мало времени с момента синхронизации будет выведено соответствующее сообщение. Если разница в точности хода будет большая, так же выведется соответствующее сообщение.

Тем кто рискнет повторить конструкцию, прошивку и программу вышлю на почту по запросу.

Настройка часов электроника 7 с пульта

Завод «Рефлектор»
Саратов, +7 (845) 232-48-35
тел/факс +7 (845) 225-05-61

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Ассортимент наших настенных часов включает в себя: настенные часы термометр, часы для школы, офисные часы, промышленные часы, бытовые часы.

ЧАСЫ НА СВЕТОДИОДНЫХ ИНДИКАТОРАХ четырехразрядные — 88:88

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Четырехразрядные электронные цифровые часы отображают время в формате ЧЧ:ММ ( часы : минуты ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность. Время свечения каждого из параметров можно изменять от 0 до 99 секунд.
Часы производятся на 7-ми сегментных светодиодных индикаторах.
Управление осуществляется ИК пультом дистанционного управления;

В названиии наших часов заключен основной параметр их различающий: высота цифры в миллиметрах.
Встроенный аккумулятор для сохранения показаний при отключении электричества.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 56СМ-4В56СМ-4часы, минуты, дата56310x175x35
Электроника 7-2 76СМ-4В76СМ-4часы, минуты, дата76310x175x35
Электроника 7-2 100СМ-4В100СМ-4часы, минуты, дата100460x170x35
Электроника 7-2 126СМ-4В126СМ-4часы, минуты, дата126510x210x35

ЧАСЫ НА СВЕТОДИОДНЫХ ИНДИКАТОРАХ С СЕКУНДАМИ шестиразрядные — 88:88:88

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Шестиразрядные электронные цифровые часы отображают время в формате ЧЧ:ММ:СС ( часы : минуты : секунды ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность. Часы производятся на 7-ми сегментных светодиодных индикаторах.
Во всех часах секунды с высотой цифры 56 мм.

Обозначение, например, В100СМ-6. 100 — высота часов и минут в миллиметрах, СМ- светодиодная матрица, 6 — количество цифр на экране.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 56СМ-6В56СМ-6часы, минуты, секунды, дата56310x175x35
Электроника 7-2 76СМ-6В76СМ-6часы, минуты, секунды, дата76470x140x35
Электроника 7-2 100СМ-6В100СМ-6часы, минуты, секунды, дата100560x160x35
Электроника 7-2 126СМ-6В126СМ-6часы, минуты, секунды, дата126630x210x35

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Четырехразрядные электронные цифровые часы отображают время в формате ЧЧ:ММ ( часы:минуты ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность.
Часы производятся на основе высококачественных светодиодов со сроком службы до 100 тыс. часов.

Яркость светодиодов — 0,5 Кд, 2,5Кд, 3,5 или 6 Кд.
Цвет светодиодов — красный, зеленый, белый, желтый.

Часы электронные на светодиодах производятся с высотой цифры в мм.: 110, 130, 170, 210, 270, 350, 500, 700 и т.д.
Чем больше цифра — тем больше расстояние видимости.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 110С-4В110С-4часы, минуты, дата110310x175x35
Электроника 7-2 130С-4В130С-4часы, минуты, дата130460x200x60
Электроника 7-2 170С-4В170С-4часы, минуты, дата170650x240x35
Электроника 7-2 210С-4В210С-4часы, минуты, дата210720x270x35
Электроника 7-2 270С-4В270С-4часы, минуты, дата2701000x320x35
Электроника 7-2 350С-4В350С-4часы, минуты, дата3501150x420x35
Электроника 7-2 500С-4В500С-4часы, минуты, дата5001550x630x60
Электроника 7-2 700С-4В700С-4часы, минуты, дата700(2х900)х760×60

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Шестирядные электронные цифровые часы отображают время в формате ЧЧ:ММ:СС( часы:минуты:секунды ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность.
Часы производятся на основе высококачественных светодиодов со сроком службы до 100 тыс. часов.

Яркость светодиодов — 0,5 Кд, 2,5Кд, 3,5 или 6 Кд.
Цвет светодиодов — красный, зеленый, белый, желтый.

Часы электронные на светодиодах производятся с высотой цифры в мм.: 110, 130, 170, 210, 270, 350, 500, 700 и т.д.
Чем больше цифра — тем больше расстояние видимости.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 130С-6В130С-6часы, минуты, секунды, дата130680x200x35
Электроника 7-2 170С-6В170С-6

часы, минуты, секунды, дата

170960x220x35Электроника 7-2 210С-6В210С-6

часы, минуты, секунды, дата

2101120x270x35Электроника 7-2 270С-6В270С-6

часы, минуты, секунды, дата

2701500x410x60Электроника 7-2 350С-6В350С-6

часы, минуты, секунды, дата

3501650x470x60Электроника 7-2 500С-6В500С-6

часы, минуты, секунды, дата

5002270x630x60Электроника 7-2 700С-6В700С-6

часы, минуты, секунды, дата

При помощи наших электронных часов возможно создать сеть часофикации. Эта система используется для синхронизации хода электронных часов — все они показывают одинаковое время. Управляются только одни часы — первичные (при помощи пульта ДУ или компьютера), остальные часы — вторичные повторяют показания первичных.
Первичными часами можно сделать любую модель наших электронных часов. Нет необходимости приобретать так называемую «часовую станцию», а использовать для управления сетью часофикации часы с современным дизайном и всеми дополнительными функциями — таймер, будильники, подключать сигнальные или любые другие электронные устройства.
Объединение часов происходит по параллельной схеме 485 интерфейса при помощи обычной 2-х жильной экранированной витой пары. Возможно синхронизовать таким образом большое количество вторичных настенных часов (до 10 линий более чем по 200 часов). При заказе указывайте количество первичных и воричных часов.

Электроника 7 наименование вошедшие в историю Советского и Российского электрочасового строения как имя нарицательное, часы Саратовского завода «Рефлектор» производства 70-80 годов до сих пор можно увидеть на многих предприятиях, отличительной чертой, которых является деревянный корпус. Энтузиасты по всему постсоветскому пространству скрупулёзно восстанавливаю и приводят к работе данные часы. На данный момент Электроника 7 выпускается уже как обновленная линейка, включает в себя все передовые возможности электроники так и систем точного времени. Модельный ряд состоит порядка из 90 устройств с возможностью установки дополнительных модулей. Кроме электронных настенных часов завод «Рефлектор» выпускает так же бегущие строки, табло для АЗС, видеоэкраны и все различные электронные табло на заказ.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Модельный ряд электронных часов для помещения состоит из 10 устройств. Все модели возможно доукомплектовать дополнительными модулями или создать систему часофикации на их базе.

Часы Электроника 7 отлично подойдут для использования как часы термометр, часы для школы, института, офиса или установки в промышленном помещение.

По умолчанию все электронные часы оборудованы:

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Информация о файле

Часы цифровые электронные подвесные «Электроника 7-06», «Электроника 7-06К».

Руководство по эксплуатации (PDF), лист приложений (JPG).

часы электронные Электроника 7

Завод «Рефлектор»
Саратов, +7 (845) 232-48-35
тел/факс +7 (845) 225-05-61

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Четырехразрядные электронные цифровые часы отображают время в формате ЧЧ:ММ ( часы : минуты ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность. Время свечения каждого из параметров можно изменять от 0 до 99 секунд.
Часы производятся на 7-ми сегментных светодиодных индикаторах.
Управление осуществляется ИК пультом дистанционного управления;

В названиии наших часов заключен основной параметр их различающий: высота цифры в миллиметрах.
Встроенный аккумулятор для сохранения показаний при отключении электричества.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 56СМ-4В56СМ-4часы, минуты, дата56310x175x35
Электроника 7-2 76СМ-4В76СМ-4часы, минуты, дата76310x175x35
Электроника 7-2 100СМ-4В100СМ-4часы, минуты, дата100460x170x35
Электроника 7-2 126СМ-4В126СМ-4часы, минуты, дата126510x210x35


Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Шестиразрядные электронные цифровые часы отображают время в формате ЧЧ:ММ:СС ( часы : минуты : секунды ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность. Часы производятся на 7-ми сегментных светодиодных индикаторах.
Во всех часах секунды с высотой цифры 56 мм.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 56СМ-6В56СМ-6часы, минуты, секунды, дата56310x175x35
Электроника 7-2 76СМ-6В76СМ-6часы, минуты, секунды, дата76470x140x35
Электроника 7-2 100СМ-6В100СМ-6часы, минуты, секунды, дата100560x160x35
Электроника 7-2 126СМ-6В126СМ-6часы, минуты, секунды, дата126630x210x35


Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Четырехразрядные электронные цифровые часы отображают время в формате ЧЧ:ММ ( часы:минуты ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность.
Часы производятся на основе высококачественных светодиодов со сроком службы до 100 тыс. часов.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 110С-4В110С-4часы, минуты, дата110310x175x35
Электроника 7-2 130С-4В130С-4часы, минуты, дата130460x200x60
Электроника 7-2 170С-4В170С-4часы, минуты, дата170650x240x35
Электроника 7-2 210С-4В210С-4часы, минуты, дата210720x270x35
Электроника 7-2 270С-4В270С-4часы, минуты, дата2701000x320x35
Электроника 7-2 350С-4В350С-4часы, минуты, дата3501150x420x35
Электроника 7-2 500С-4В500С-4часы, минуты, дата5001550x630x60
Электроника 7-2 700С-4В700С-4часы, минуты, дата700(2х900)х760×60


Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Шестирядные электронные цифровые часы отображают время в формате ЧЧ:ММ:СС( часы:минуты:секунды ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность.
Часы производятся на основе высококачественных светодиодов со сроком службы до 100 тыс. часов.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 130С-6В130С-6часы, минуты, секунды, дата130680x200x35
Электроника 7-2 170С-6В170С-6

часы, минуты, секунды, дата

170960x220x35
Электроника 7-2 210С-6В210С-6

часы, минуты, секунды, дата

2101120x270x35
Электроника 7-2 270С-6В270С-6

часы, минуты, секунды, дата

2701500x410x60
Электроника 7-2 350С-6В350С-6

часы, минуты, секунды, дата

3501650x470x60
Электроника 7-2 500С-6В500С-6

часы, минуты, секунды, дата

5002270x630x60
Электроника 7-2 700С-6В700С-6

часы, минуты, секунды, дата

Переделка электронных часов «Электроника 7»

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Все началось с того что меня попросили «сделать что ни будь с часами». Часы Электроника 7, большие. Долго служили верой и правдой. И вот перестали ходить, индикаторы повыгорели. Подумав и посоветовавшись с владельцем, решили переделать на светодиоды с последовательным управлением WS2812 и однокристальное управление. То что получилось кратко представлено в видео.

Теперь опишу что и как внутри.
Светодиоды были приобретены не дискретные, а сразу в светодиодной ленте. 2 метра ленты IP 30, 96 светодиодов на метр, черный фон. При проектировании блока питания рассчитывал его на максимальный потребляемый всеми диодами ток. Провел несколько экспериментов со светодиодами, преобразователями напряжения и по результатам несколько не сложных расчетов. Результаты такие, при питании диодов напряжением 5 вольт, они будут потреблять суммарно более 21А! По результатам опытов установил, что мои диоды нормально работают при напряжении питания 4 вольта, немного страдает цветопередача, но очень не существенно. При этом потребляемый ток снижается примерно на треть. Суммарный ток получается чуть больше 14А. Решил нагрузку распределить на несколько понижающих преобразователей. Трансформатор оставил штатной с домоткой накальной обмотки медной жилой 2,5 мм^2 из кабеля. На выпрямитель использовал один сдвоенный диод от компьютерного БП и два КД213, то что было найдено в «уголке некрофила». Диоды и стабилизаторы прикреплены к металлическому шасси часов. Схема индикации и блока питания получилась такая.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Светодиодная лента закреплена на сэндвич панели, вырезанной в размер и покрашенной черной матовой краской из баллончика.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Что бы соседние разряды не подсвечивали друг друга, между ними наклеены защитные полоски из оберточного

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Часть соединений между кусками ленты выполнено луженой медной проволокой, а часть изолированным проводом, пропущенным сквозь панель.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Плату микроконтроллера взял от других часов и дорабатывал по ходу конструирования. Схема получилась такая.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Основа схемы микроконтроллер ATMega8A. Часы реального времени DS1307. Датчики температуры DS18B20. Схемы включения стандартные. Кнопок в схеме 4, но используются только 3, как в исходной схеме часов. Кнопками можно только настроить время, остальные параметры задаются с телефона. Так выглядит программа.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Настройки производятся ползунками, числовые значения отображаются справа от ползунков. Новые значения применяются сразу, но в память часов записываются после нажатия кнопки «Сохранить настройки». Так как микросхема DS1307 в типовой схеме включения не имеет возможности корректировки точности хода, в прошивке реализована возможность программной коррекции точности хода часов. Расчет корректировки может быть произведен автоматически. Сначала необходимо синхронизировать время на часах по телефону. Затем через несколько дней, желательно в то же время сделать расчет корректировки.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Расчет производится по количеству часов, прошедших с момента синхронизации часов, с перерасчетом на сутки. В результате выводится разность хода в секундах и количество прошедших часов. Если прошло мало времени с момента синхронизации будет выведено соответствующее сообщение. Если разница в точности хода будет большая, так же выведется соответствующее сообщение.

Тем кто рискнет повторить конструкцию, прошивку и программу вышлю на почту по запросу.

Как настроить часы электроника

Завод «Рефлектор»
Саратов, +7 (845) 232-48-35
тел/факс +7 (845) 225-05-61

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Ассортимент наших настенных часов включает в себя: настенные часы термометр, часы для школы, офисные часы, промышленные часы, бытовые часы.

ЧАСЫ НА СВЕТОДИОДНЫХ ИНДИКАТОРАХ четырехразрядные — 88:88

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Четырехразрядные электронные цифровые часы отображают время в формате ЧЧ:ММ ( часы : минуты ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность. Время свечения каждого из параметров можно изменять от 0 до 99 секунд.
Часы производятся на 7-ми сегментных светодиодных индикаторах.
Управление осуществляется ИК пультом дистанционного управления;

В названиии наших часов заключен основной параметр их различающий: высота цифры в миллиметрах.
Встроенный аккумулятор для сохранения показаний при отключении электричества.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 56СМ-4В56СМ-4часы, минуты, дата56310x175x35
Электроника 7-2 76СМ-4В76СМ-4часы, минуты, дата76310x175x35
Электроника 7-2 100СМ-4В100СМ-4часы, минуты, дата100460x170x35
Электроника 7-2 126СМ-4В126СМ-4часы, минуты, дата126510x210x35

ЧАСЫ НА СВЕТОДИОДНЫХ ИНДИКАТОРАХ С СЕКУНДАМИ шестиразрядные — 88:88:88

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Шестиразрядные электронные цифровые часы отображают время в формате ЧЧ:ММ:СС ( часы : минуты : секунды ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность. Часы производятся на 7-ми сегментных светодиодных индикаторах.
Во всех часах секунды с высотой цифры 56 мм.

Обозначение, например, В100СМ-6. 100 — высота часов и минут в миллиметрах, СМ- светодиодная матрица, 6 — количество цифр на экране.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 56СМ-6В56СМ-6часы, минуты, секунды, дата56310x175x35
Электроника 7-2 76СМ-6В76СМ-6часы, минуты, секунды, дата76470x140x35
Электроника 7-2 100СМ-6В100СМ-6часы, минуты, секунды, дата100560x160x35
Электроника 7-2 126СМ-6В126СМ-6часы, минуты, секунды, дата126630x210x35

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7Четырехразрядные электронные цифровые часы отображают время в формате ЧЧ:ММ ( часы:минуты ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность.
Часы производятся на основе высококачественных светодиодов со сроком службы до 100 тыс. часов.

Яркость светодиодов — 0,5 Кд, 2,5Кд, 3,5 или 6 Кд.
Цвет светодиодов — красный, зеленый, белый, желтый.

Часы электронные на светодиодах производятся с высотой цифры в мм.: 110, 130, 170, 210, 270, 350, 500, 700 и т.д.
Чем больше цифра — тем больше расстояние видимости.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 110С-4В110С-4часы, минуты, дата110310x175x35
Электроника 7-2 130С-4В130С-4часы, минуты, дата130460x200x60
Электроника 7-2 170С-4В170С-4часы, минуты, дата170650x240x35
Электроника 7-2 210С-4В210С-4часы, минуты, дата210720x270x35
Электроника 7-2 270С-4В270С-4часы, минуты, дата2701000x320x35
Электроника 7-2 350С-4В350С-4часы, минуты, дата3501150x420x35
Электроника 7-2 500С-4В500С-4часы, минуты, дата5001550x630x60
Электроника 7-2 700С-4В700С-4часы, минуты, дата700(2х900)х760×60

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Шестирядные электронные цифровые часы отображают время в формате ЧЧ:ММ:СС( часы:минуты:секунды ) и дату попеременно, могут дополнительно показывать температуру / атмосферное давление / влажность.
Часы производятся на основе высококачественных светодиодов со сроком службы до 100 тыс. часов.

Яркость светодиодов — 0,5 Кд, 2,5Кд, 3,5 или 6 Кд.
Цвет светодиодов — красный, зеленый, белый, желтый.

Часы электронные на светодиодах производятся с высотой цифры в мм.: 110, 130, 170, 210, 270, 350, 500, 700 и т.д.
Чем больше цифра — тем больше расстояние видимости.

Полное наименованиеКраткое названиеИнформацияВысота цифр, мм.Габаритные размеры, мм, не более
Электроника 7-2 130С-6В130С-6часы, минуты, секунды, дата130680x200x35
Электроника 7-2 170С-6В170С-6

часы, минуты, секунды, дата

170960x220x35
Электроника 7-2 210С-6В210С-6

часы, минуты, секунды, дата

2101120x270x35
Электроника 7-2 270С-6В270С-6

часы, минуты, секунды, дата

2701500x410x60
Электроника 7-2 350С-6В350С-6

часы, минуты, секунды, дата

3501650x470x60
Электроника 7-2 500С-6В500С-6

часы, минуты, секунды, дата

5002270x630x60
Электроника 7-2 700С-6В700С-6

часы, минуты, секунды, дата

При помощи наших электронных часов возможно создать сеть часофикации. Эта система используется для синхронизации хода электронных часов — все они показывают одинаковое время. Управляются только одни часы — первичные (при помощи пульта ДУ или компьютера), остальные часы — вторичные повторяют показания первичных.
Первичными часами можно сделать любую модель наших электронных часов. Нет необходимости приобретать так называемую «часовую станцию», а использовать для управления сетью часофикации часы с современным дизайном и всеми дополнительными функциями — таймер, будильники, подключать сигнальные или любые другие электронные устройства.
Объединение часов происходит по параллельной схеме 485 интерфейса при помощи обычной 2-х жильной экранированной витой пары. Возможно синхронизовать таким образом большое количество вторичных настенных часов (до 10 линий более чем по 200 часов). При заказе указывайте количество первичных и воричных часов.

Продукцию саратовского завода «Рефлектор» знал весь Союз. Наверно, все помнят знаменитые часы «Электроника 7», которые стояли на проходных заводов, фойе театров и т. д.

Очень популярны были и другие модели часов, например, модель Электроника 7-21-01 с 16-ю будильниками. У меня такие дома каждый день радуют глаз.

Но прошло время, союза больше нет, завод развалился, и на его месте возникли небольшие фирмы. Одна из них выпустила модель, о которой я хочу немного рассказать. Это модель «Электроника 7-21-06». О существовании этой модели я узнал только год назад. Редкая модель, выпущена небольшой партией, широкого распространения не получила.
Мне всегда было интересно, почему некоторые модели так мало выпускались. И частенько, пока не подержишь их в руках, не попробуешь их функции, не поработаешь с ними, не поймешь, в чем тут дело. С этими часами все оказалось довольно просто: часы приносят боль. Не физическую конечно (током не бьют). Дело оказалось вот в чем:

Сначала немного о функциях, и почему часы так выглядят.
Как я уже писал, у Рефлектора существовала популярная модель 7-21-01. Через какое-то время была выпущена модель 7-21-03 с той же функциональностью, но в более простом корпусе.

Справа можно увидеть 10 кнопок с функциями. Но что-то произошло, и ту модель выпускать перестали. Может быть оттого, что микросхему перестали выпускать. Не знаю. Но тут появляется модель 7-21-06.

Если приглядеться, то можно увидеть, что кнопки находятся на тех же местах, что и в 7-21-03, только их меньше.

В часах применена более простая микросхема КА1035ХЛ1.

Вот она крупнее. Вполне себе нормальная микросхема. Есть будильник, его можно поставить на какое-то время.
Но разработчики не предусмотрели такой маленькой детальки, как выключатель будильника. В часах нет простого тумблера, разрывающего цепь звонка. Выключить будильник, если он зазвонил, можно кнопкой. Это не проблема. Проблема в том, что будильник нельзя запретить. Нельзя сделать так, чтобы он не звонил в какой-то день. Он будет звонить на то время, которое вы поставили. И в будний день, и в выходной. Нельзя поставить часы, скажем на 55 часов, чтобы часовая микросхема не добралась до этой цифры. Возможно поставить время только от 00 до 23 часов. Он все равно будет звонить в это время. И пользователю придется каждые выходные переставлять время срабатывания будильника на такое время, которое будет доставлять (а оно будет доставлять) меньше неудобств. И разработчики об этом знали. И написали в инструкции.

Это боль. У меня есть несколько часов на этой микросхеме. Во всех есть тумблер. В этой модели нет. Но хорошо, что разработчики спохватились, и быстро сняли часы с производства, заменив их на более новую модель 7-21-08.

Там, несмотря на еще меньшее количество кнопок, будильник (там их два) можно поставить с выбором, в какой день недели он будет звонить, и вообще забыть об этой проблеме. Но это уже другая история.

В этой статье мы попросили мастера ответить на вопрос: «Как настроить часы электроника 7 инструкция?», а также дать полезные рекомендации по теме. Что из этого получилось, читайте далее.

Часы Электроника 7-06М — инструкция по эксплуатации

«Электроника 7-06М» — наиболее популярные в СССР настенные промышленные электронные часы.

Часы производились на базе саратовского завода «Рефлектор», и до сих пор используются в административно-хозяйственных и промышленных помещениях. Часы комплектовались вакуумно-люминесцентными индикаторами собственного изготовления.

Часы продавались по цене 400 рублей (1986-й год).

В этих часах каждая цифра формируется четырьмя или одиннадцатью (в некоторых — двенадцатью[1]) индикаторными лампами типа ИВ-26 (для увеличения размера получаемых цифр). Каждое из четырёх знакомест подключено через отдельный «блок индикации» — плату усиления семисегментного кода, поступающего с основного «пересчетного устройства». Существуют модели и с тиратронной, а также светодиодной индикацией.

Основной недостаток таких часов состоит в том, что со временем сегменты индикаторов «выгорают», и появляется значительная разница в свечении часто и редко отображаемых сегментов. Это происходит через 10 и более лет непрерывной работы. При этом, как правило, один из концов всех индикаторов часов светит слабее другого. Возможно, неравномерность износа связана с тем, что анодный потенциал прикладывается несимметрично по длине индикатора, «минусом» к одному выводу катодов-накалов, питаемых переменным напряжением.

Индикаторы ИВ-26 тип 1 и тип 3

Индикатор ИВ-4, используемый в качестве разделительной точки

В зависимости от габаритов часов, в них применяются матрицы из индикаторов ИВ-26 различной размерности. В крупных часах индикаторы расположены горизонтально в количестве 11 или 12 штук на знакоместо. Они образуют матрицу размерностью 7 на 11 или 7 на 12 пикселей. В таких часах, для увеличения видимости цифр на большом расстоянии, используется полужирный шрифт с толщиной линии в две точки. Эти часы потребляют мощность порядка 40 Вт. В малогабаритных часах используется по четыре вертикально расположенных индикатора на знакоместо, образующие матрицу размерностью 4 на 7 точек. Шрифт в таких часах имеет толщину линии в один пиксель. Мощность, потребляемая этими часами — порядка 20 Вт.

Настенные электронные часы «Электроника 7-06» выпускались с 1982 года в различных модификациях:

«Электроника 7-06М-08»;
«Электроника 7-06М-09»;
«Электроника 7-06М-11»;
«Электроника 7-06М-16»;
«Электроника 7-06М-16Т»;
«Электроника 7-06М-20»;
«Электроника 7-06М-20Т»;
«Электроника 7-06М-17»;
«Электроника 7-06М-17Т»;
«Электроника 7-06М-21»;
«Электроника 7-06М-21Т»;
«Электроника 7-06К-07»;
«Электроника 7-06К-08»;
«Электроника 7-06М-13»;
«Электроника 7-06К-09»;
«Электроника 7-06К-10».

Различные модели имеют отличия в высоте символа (в основном были 78 мм и 140 мм), количестве разрядов (часы, минуты, секунды), цвете индикации (зелёный или красный).

Скачать бесплатно инструкцию по эксплуатации на часы Электроника 7-06М

Видео инструкция Ремонт и разборка часов Электроника 7-06М

Продукцию саратовского завода «Рефлектор» знал весь Союз. Наверно, все помнят знаменитые часы «Электроника 7», которые стояли на проходных заводов, фойе театров и т. д.

Очень популярны были и другие модели часов, например, модель Электроника 7-21-01 с 16-ю будильниками. У меня такие дома каждый день радуют глаз.

Но прошло время, союза больше нет, завод развалился, и на его месте возникли небольшие фирмы. Одна из них выпустила модель, о которой я хочу немного рассказать. Это модель «Электроника 7-21-06». О существовании этой модели я узнал только год назад. Редкая модель, выпущена небольшой партией, широкого распространения не получила.
Мне всегда было интересно, почему некоторые модели так мало выпускались. И частенько, пока не подержишь их в руках, не попробуешь их функции, не поработаешь с ними, не поймешь, в чем тут дело. С этими часами все оказалось довольно просто: часы приносят боль. Не физическую конечно (током не бьют). Дело оказалось вот в чем:

Сначала немного о функциях, и почему часы так выглядят.
Как я уже писал, у Рефлектора существовала популярная модель 7-21-01. Через какое-то время была выпущена модель 7-21-03 с той же функциональностью, но в более простом корпусе.

Справа можно увидеть 10 кнопок с функциями. Но что-то произошло, и ту модель выпускать перестали. Может быть оттого, что микросхему перестали выпускать. Не знаю. Но тут появляется модель 7-21-06.

Если приглядеться, то можно увидеть, что кнопки находятся на тех же местах, что и в 7-21-03, только их меньше.

В часах применена более простая микросхема КА1035ХЛ1.

Вот она крупнее. Вполне себе нормальная микросхема. Есть будильник, его можно поставить на какое-то время.
Но разработчики не предусмотрели такой маленькой детальки, как выключатель будильника. В часах нет простого тумблера, разрывающего цепь звонка. Выключить будильник, если он зазвонил, можно кнопкой. Это не проблема. Проблема в том, что будильник нельзя запретить. Нельзя сделать так, чтобы он не звонил в какой-то день. Он будет звонить на то время, которое вы поставили. И в будний день, и в выходной. Нельзя поставить часы, скажем на 55 часов, чтобы часовая микросхема не добралась до этой цифры. Возможно поставить время только от 00 до 23 часов. Он все равно будет звонить в это время. И пользователю придется каждые выходные переставлять время срабатывания будильника на такое время, которое будет доставлять (а оно будет доставлять) меньше неудобств. И разработчики об этом знали. И написали в инструкции.

Это боль. У меня есть несколько часов на этой микросхеме. Во всех есть тумблер. В этой модели нет. Но хорошо, что разработчики спохватились, и быстро сняли часы с производства, заменив их на более новую модель 7-21-08.

Там, несмотря на еще меньшее количество кнопок, будильник (там их два) можно поставить с выбором, в какой день недели он будет звонить, и вообще забыть об этой проблеме. Но это уже другая история.

радиотехника моддинг винтажная электроника —————— Vintage Electronic

Решил сломанные себе приобрести поупражняться, поковыряться, посмотреть в целом что это за чудо. Часы 1992г. Часы выпускали с 1990 по 1993 г. ориентировочно, завод Рефлектор.

Покупая у одного кулибина, когда брал, хозяин честно признался как на духу, были сломаны пытался ремонтировать не получилось. Ну думаю вот блин засада. Все таки по такой смешной цене решил взять.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

1. Включить шнур в сеть. Появится произвольная информация.
2. Нажать кнопку ПРГ и, удерживая ее, нажать на С (сброс). На индикаторе табло произойдет обнуление показателей часов и минут. Возникнут символы ВС и ПРГ – часы готовы к работе.

1. Нажать кнопку * (предустановка). Индикаторное табло засветится с пониженной яркостью (установка разрешена).
2. Установить день недели, нажав на одну из кнопок (от 0 до 6). Появятся символы от ВС до СБ.
3. Установить десятки часов (от 0 до 2)
4. Установить значение единиц (от 0 до 9)
5. Установить десятки минут (от 0 до 5)
6. Установить единицы минут (от 0 до 9)
7. Нажать на ↑ стрелку (записать в память).
8. В момент 00 секунд нажать на кнопку ТВ Произойдет запуск, и на табло начнут мигать разделительные точки.

КОРРЕКЦИЯ ТЕКУЩЕГО ВРЕМЕНИ

1. За минуту до начала сигнала точного времени нажать на С (обнулить показания)
2. Набрать значение текущего времени.
3. В момент шестого сигнала (00 секунд) нажать на ТВ.

1. Нажать ПРГ
2. Нажать С (обнуление)
3. Нажать * (предустановка)
4. Нажать на 7 (будильник)
5. Установить значение времени будильника
6. Нажать на ↑ стрелку (записать в память).
7. Нажать на кнопку ТВ.

Нажать кнопку СИГНАЛ
ВЫЗОВ СИГНАЛА
1. Нажать ПРГ
2. Нажать ТВ

НАСТРОЙКА БУДИЛЬНИКА ПО ДНЯМ НЕДЕЛИ.

Будильник может работать по дням недели.
1. Нажать ПРГ
2. Нажать С (обнуление)
3. Нажать * (предустановка)
4. Нажать на 7 (будильник)
5. Нажать С (перейдет в режим установки дней недели)
6. Установить значение времени будильника
7. Нажать на ↑ стрелку (записать в память).
8. Нажать на кнопку ТВ.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Поставил панельку под микросхему. И без издевательств поставил микру.

Поставил новую микру КР1016ВИ1 1992 года. Она идет с сквозными овальными отверстиями (чтоб лучше охлаждалась, старая была без отверстий. За одно и кварц 32.768 поменял на более свежий.

На текущий момент: 2 сутки работы часов — полет нормальный. Будильник работает в разных режимах в том числе и по неделям. Настройки выставленного времени пишутся в память микры.

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Корпус грязный замусоленый и с желтизной. Восстановление проводил по своей отлаженной схеме. Ацетон +ватный тампон+плотная тряпка микрофибра, аккуратными и быстрыми движениями всю желтизну и грязь
счищаем.

Возможно у Вас есть свои мнения на тему «Как настроить часы электроника 7 инструкция»? Напишите об этом в комментариях.

Ремонтируем Электронику 7-06К…

Электроника 7-21-01

И так раскуриваем план:

1.Правильное питание — основа здоровья ( проверка б.п. замена старых электролитов,пропай,проверка транзюка и.т.д) 2. Проверка микросхемы КР1016ВИ1 и замена кварца. 3. Далее по ходу,что сдохло то и меняем =) Для начала качаем схему и инструкцию по настройке, ибо без них никак.

Схема часов Электроника 7-21-01

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

РЕМОНТ

Внутренности часов

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Блок питания часов со свежими электролитами

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Индикатор П-543 саратовский завод Рефлектор

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

Восстановление корпуса часов

Электроника 7 21 01

Корпус грязный замусоленый и с желтизной. Восстановление проводил по своей отлаженной схеме. Ацетон +ватный тампон+плотная тряпка микрофибра, аккуратными и быстрыми движениями всю желтизну и грязь счищаем.

Процесс полировки

Готовый результат

ЗЕЛЕНОЕ СТЕКЛО

Видео разных моментов работы часов.

Часы в электроника 7-21-01 в работе после ремонта

Глюк часов электроника 7 21-01 — битая микросхема КР1016ВИ1

Работа будильника часов электроника 7-21-01

Будильник установлен на 18.15

В этой статье мы попросили мастера ответить на вопрос: «Как настроить часы электроника 7 инструкция?», а также дать полезные рекомендации по теме. Что из этого получилось, читайте далее.

Часы Электроника 7-06М — инструкция по эксплуатации

«Электроника 7-06М» — наиболее популярные в СССР настенные промышленные электронные часы.

Часы производились на базе саратовского завода «Рефлектор», и до сих пор используются в административно-хозяйственных и промышленных помещениях. Часы комплектовались вакуумно-люминесцентными индикаторами собственного изготовления.

Часы продавались по цене 400 рублей (1986-й год).

В этих часах каждая цифра формируется четырьмя или одиннадцатью (в некоторых — двенадцатью[1]) индикаторными лампами типа ИВ-26 (для увеличения размера получаемых цифр). Каждое из четырёх знакомест подключено через отдельный «блок индикации» — плату усиления семисегментного кода, поступающего с основного «пересчетного устройства». Существуют модели и с тиратронной, а также светодиодной индикацией.

Основной недостаток таких часов состоит в том, что со временем сегменты индикаторов «выгорают», и появляется значительная разница в свечении часто и редко отображаемых сегментов. Это происходит через 10 и более лет непрерывной работы. При этом, как правило, один из концов всех индикаторов часов светит слабее другого. Возможно, неравномерность износа связана с тем, что анодный потенциал прикладывается несимметрично по длине индикатора, «минусом» к одному выводу катодов-накалов, питаемых переменным напряжением.

Индикаторы ИВ-26 тип 1 и тип 3

Индикатор ИВ-4, используемый в качестве разделительной точки

В зависимости от габаритов часов, в них применяются матрицы из индикаторов ИВ-26 различной размерности. В крупных часах индикаторы расположены горизонтально в количестве 11 или 12 штук на знакоместо. Они образуют матрицу размерностью 7 на 11 или 7 на 12 пикселей. В таких часах, для увеличения видимости цифр на большом расстоянии, используется полужирный шрифт с толщиной линии в две точки. Эти часы потребляют мощность порядка 40 Вт. В малогабаритных часах используется по четыре вертикально расположенных индикатора на знакоместо, образующие матрицу размерностью 4 на 7 точек. Шрифт в таких часах имеет толщину линии в один пиксель. Мощность, потребляемая этими часами — порядка 20 Вт.

Настенные электронные часы «Электроника 7-06» выпускались с 1982 года в различных модификациях:

Различные модели имеют отличия в высоте символа (в основном были 78 мм и 140 мм), количестве разрядов (часы, минуты, секунды), цвете индикации (зелёный или красный).

Скачать бесплатно инструкцию по эксплуатации на часы Электроника 7-06М

Видео инструкция Ремонт и разборка часов Электроника 7-06М

Продукцию саратовского завода «Рефлектор» знал весь Союз. Наверно, все помнят знаменитые часы «Электроника 7», которые стояли на проходных заводов, фойе театров и т. д.

Очень популярны были и другие модели часов, например, модель Электроника 7-21-01 с 16-ю будильниками. У меня такие дома каждый день радуют глаз.

Справа можно увидеть 10 кнопок с функциями. Но что-то произошло, и ту модель выпускать перестали. Может быть оттого, что микросхему перестали выпускать. Не знаю. Но тут появляется модель 7-21-06.

Если приглядеться, то можно увидеть, что кнопки находятся на тех же местах, что и в 7-21-03, только их меньше.

В часах применена более простая микросхема КА1035ХЛ1.

Это боль. У меня есть несколько часов на этой микросхеме. Во всех есть тумблер. В этой модели нет. Но хорошо, что разработчики спохватились, и быстро сняли часы с производства, заменив их на более новую модель 7-21-08.

Там, несмотря на еще меньшее количество кнопок, будильник (там их два) можно поставить с выбором, в какой день недели он будет звонить, и вообще забыть об этой проблеме. Но это уже другая история.

радиотехника моддинг винтажная электроника —————— Vintage Electronic

Решил сломанные себе приобрести поупражняться, поковыряться, посмотреть в целом что это за чудо. Часы 1992г. Часы выпускали с 1990 по 1993 г. ориентировочно, завод Рефлектор.

Покупая у одного кулибина, когда брал, хозяин честно признался как на духу, были сломаны пытался ремонтировать не получилось. Ну думаю вот блин засада. Все таки по такой смешной цене решил взять.

КОРРЕКЦИЯ ТЕКУЩЕГО ВРЕМЕНИ

НАСТРОЙКА БУДИЛЬНИКА ПО ДНЯМ НЕДЕЛИ.

Поставил панельку под микросхему. И без издевательств поставил микру.

Поставил новую микру КР1016ВИ1 1992 года. Она идет с сквозными овальными отверстиями (чтоб лучше охлаждалась, старая была без отверстий. За одно и кварц 32.768 поменял на более свежий.

На текущий момент: 2 сутки работы часов — полет нормальный. Будильник работает в разных режимах в том числе и по неделям. Настройки выставленного времени пишутся в память микры.

Возможно у Вас есть свои мнения на тему «Как настроить часы электроника 7 инструкция»? Напишите об этом в комментариях.

Форум о часах. Электроника Форум о часах Электроника. Вы можете воспользоваться платными услугами на Маркете. Закажите дополнительные объявления и закрепление в топе. Правила и цены.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:Прайс-листы, цены:Обсуждения, статьи, мануалы:

Перейти к результатам поиска >>>

Электроника 7

Хорошо очищает «шуманит» но там надо быстро нанести и секунд через 5 смыть. Электроника 7 21 01 ремонт и восстановление. Электроника Решил сломанные себе приобрести поупражняться, поковыряться, посмотреть в целом что это за чудо. Часы г. Покупая у одного кулибина, когда брал, хозяин честно признался как на духу, были сломаны пытался ремонтировать не получилось. Ну думаю вот блин засада И так поехали При попытке сохранить набранное время в память сбрасывает в Советская промышленность выпускала эти часы и с синими фронт панелями.

Правильное питание — основа здоровья проверка б. Проверка микросхемы КРВИ1 и замена кварца. Для начала качаем схему и инструкцию по настройке, ибо без них никак. Инструкция по настройке и установке времени на часах э лектроника Включить шнур в сеть. Появится произвольная информация. Нажать кнопку ПРГ и, удерживая ее, нажать на С сброс. На индикаторе табло произойдет обнуление показателей часов и минут. Индикаторное табло засветится с пониженной яркостью установка разрешена.

Установить день недели, нажав на одну из кнопок от 0 до 6. Появятся символы от ВС до СБ. Установить значение единиц от 0 до 9 5. Установить единицы минут от 0 до 9 7. В момент 00 секунд нажать на кнопку ТВ Произойдет запуск, и на табло начнут мигать разделительные точки. За минуту до начала сигнала точного времени нажать на С обнулить показания 2. Набрать значение текущего времени. В момент шестого сигнала 00 секунд нажать на ТВ. Нажать ПРГ 2. Нажать С обнуление 3. Нажать на 7 будильник 5.

Установить значение времени будильника 6. Нажать на кнопку ТВ. Будильник может работать по дням недели. Нажать С перейдет в режим установки дней недели 6. Установить значение времени будильника 7. Индикатор П саратовский завод Рефлектор. Корпус грязный замусоленый и с желтизной.

Ремонт часов электроника 7 своими руками

Мы вКонтакте Правила Форума Расширенный поиск. Форум Барахолка Архив Нужна помощь в настройке часов Электроника 8. Мини-чат Мини-чат. Запрещается мат, реклама в любом её виде, оскорбления.

Электроника 7-256СМ4

Включить шнур в сеть. Появится произвольная информация. Нажать кнопку ПРГ и, удерживая ее, нажать на С сброс. На индикаторе табло произойдет обнуление показателей часов и минут. Индикаторное табло засветится с пониженной яркостью установка разрешена. Установить день недели, нажав на одну из кнопок от 0 до 6. Появятся символы от ВС до СБ. Установить десятки часов от 0 до 2 4. Установить значение единиц от 0 до 9 5.

Как настроить часы электроника 7 инструкция

Технический портал радиолюбителей России. Фотогалерея Обзоры Правила Расширенный поиск. Уважаемые посетители! RU существует исключительно за счет показа рекламы. Мы будем благодарны, если Вы не будете блокировать рекламу на нашем Форуме.

СССР настенные промышленные электронныечасы. Часы комплектовались вакуумно- люминесцентнымииндикаторами собственного изготовления.

Электроника 7

Барнаул: 8 arcadi akustika Добрый день, уважаемые любители электроники! Эти часы можно было увидеть на вокзалах, на производствах, различных учреждениях, благодаря своим немалым габаритным размерам и крупным цифрам двойного шрифта их было сразу видно из любой точки. Они являются одним из символов электроники советской эпохи — х годов наряду с телефонными аппаратами АМТ, которые были в каждой телефонной будке, на переговорных пунктах, во всех населенных пунктах страны. Часы собраны на заводе «Рефлектор» в г. Это старейшее предприятие, которое и по сей день выпускает электронные табло, различные настенные часы на светодиодных индикаторах.

Электроника 7

Инструкция по настройке и установке времени на часах электроника Часы в электроника в работе после ремонта.

Электронные часы Электроника 7-2126СМ4

Часы «Электроника» производились на вакуумно-люминисцентных индикаторах ВЛИ. В году были разработаны и поставлены на серийное производство настольные часы марки «Электроника 7». Продажа настенных часов оптом и в розницу. Электроника СМ6 Часы изготовлены на светодиодной матрице.

Электроника

ВИДЕО ПО ТЕМЕ: Часы Электроника-7, автояркость

На работе, в мастерской моей ремонтной бригады, с самого моего туда перевода напрягал короб под потолком. Цвета он был стены, к нему шли провода, но функционал был не ясен. Однако внутри нашелся вот такой пакетик 5 ламп, 2 предохранителя, фишка от разъема и пара радиодеталей в алюминиевом сверточке и, к счастью, нашими соседями по мастерской являются ремонтники-АСУшники. Стекло полностью очищено от остатков краски, и затонировано в ноль в нужных местах а то чо как лохи в аквариуме сидим. К слову, внутренний каркас был изготовлен из го стального уголка и окрашен очень толстым слоем черной краски. Ржавчина была только на внешних элементах корпуса.

Создай свой сайт в 3 клика и начни зарабатывать уже сегодня. Зарегистрирован: Пт сен 26, Сообщений: 1 Рейтинг сообщения: 0 Здравствуйте!

Энтузиасты по всему постсоветскому пространству скрупулёзно восстанавливаю и приводят к работе данные часы. На данный момент Электроника 7 выпускается уже как обновленная линейка, включает в себя все передовые возможности электроники так и систем точного времени. Модельный ряд состоит порядка из 90 устройств с возможностью установки дополнительных модулей. Модельный ряд электронных часов для помещения состоит из 10 устройств. Все модели возможно доукомплектовать дополнительными модулями или создать систему часофикации на их базе.

Просмотр полной версии : Электроника г. Часовой форум Watch. Помогите с это заразой! Электроника г.

Материалы из раздела Инструкции3 way 4 частьСамсунг аудиосистемаСистема автозапуска для бензогенератораВсеволновая кв антеннаHighscreen boost 3 pro звукТесты автомобильной акустики Используемые источники:

Часы наручные электронные Электроника 55 д

Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7

ЧАСЫ НАРУЧНЫЕ ЭЛЕКТРОННЫЕ

Функции, выполняемые часами:

— индикация показаний текущего времени (часы, минуты, секунды);

— индикация показаний календаря (число, день недели, месяц, год);

— будильник (часы, минуты): 5 мелодий и один однотональный сигнал;

— ЗУВ (звуковой указатель окончания каждого часа);

— цифровая настройка хода часов (ЦНХ);

— индикация показаний секундомера (минуты, секунды, десятые доли секунды);

— индикация показаний таймера (минуты, секунды, минуты программы таймера);

— ускоренная установка времени и календаря;

— подсветка жидкокристаллического индикатора (ЖКИ);

— автоматический календарь обеспечивает счет дней до, 29, 28) с учетом конкретного месяца и года.

Часы, элемент питания (в составе часов) – 1 шт,

индивидуальная тара – 1 шт,

Ремешок (браслет) приобретается отдельно. По согласованию с потребителем допускается поставлять ремешок или браслет.

Суточный ход часов при нормальной температуре (25 ± 5) ° С

Элемент питания СЦ 21 (допускается замена элемента питания на элемент V 392 ф. Varta Германия или другой аналогичный по габаритным размерам и энергоемкости).

Автономность работы от одного элемента питания не менее 1 года. Для ее обеспечения рекомендуется использовать подсветку, будильник не более 1 раза в сутки, звуковой ежечасный указатель времени – не более 6 раз в сутки.

Срок службы – 5 лет.

Назначение кнопок управления

Кнопка 1 – верхняя справа. Установка необходимых (пульсирующих) показателей во всех режимах работы. Вкл./Выкл. будильника. Запуск и остановка секундомера и таймера. Прерывание звучания мелодии. Вкл/Выкл. ЗУВ. Выбор сигнала (мелодии) будильника.

Кнопка 2 – нижняя справа. Выбор режима (Время – Календарь – Время). Выбор устанавливаемых (пульсирующих) показаний. фиксация промежуточного результата секундомера. Обнуление секундомера и таймера.

Установка показаний таймера.

Кнопка 3 – нижняя слева. Выбор режима: основной режим (кроме режима Календаря) → режим будильника → режим секундомера → режим таймера → режим коррекции текущего времени и ЦНХ→ основной режим. Выбор мелодии.

Одновременным нажатием кнопок 1,2,3 осуществляется общий сброс показаний часов в начальное состояние.

Кнопка 4 – верхняя слева. Вкл\Выкл подсветки. При включении подсветки не рекомендуется управлять часами.

Указания по эксплуатации

Во избежание повреждений часы нельзя подвергать воздействию воды; механических нагрузок (ударов, падений, тряски и др.); высоких (выше 450С) и низких (ниже 10С) температур и эксплуатировать рядом с агрессивными средами (кислотами и щелочами т. п.).

Выбор режима

Смену режимов Время – Календарь – Время производить кнопкой 2. При отпускании кнопки 2 часы автоматически возвращаются в основной режим. Выбор режима осуществляется из основного режима нажатиями кнопки 3 в последовательности: основной режим ® режим будильника ® режим секундомера ® режим таймера ® режим установки текущего времени и календаря (или ЦНХ) ® основной режим.

Установка показаний времени и календаря

Выбор устанавливаемых (пульсирующих) показаний осуществляется из режима установки текущего времени и календаря нажатием кнопки 2 в последовательности: секунды ® минуты ® часы ® год ® месяц ® число ® день недели ® секунды. Последовательными нажатиями или ускоренно, нажатием и удержанием более 2 секунд кнопки 1, устанавливаются нужные показания.

Установка точного времени (обнуление секунд) производится кнопкой 1 в режиме пульсации секунд по сигналам проверки точного времени, передаваемым по радио или телевидению. При этом часы переходят в основной режим.

Во время установки любой временной функции выход в основной режим осуществляется кнопкой 3.

Звуковое указание окончания каждого часа осуществляется вкл./выкл кнопкой 1 в основном режиме. При включении на индикаторе появляется, а при выключении исчезает указатель Как настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7.

Установка контрольного времени будильника

Войти в режим будильника с помощью кнопки 3. Установка показаний (часы, минуты) осуществляется кнопками 2 и 1 аналогично установке показаний времени.

Вкл./выкл. будильник кнопкой 1 в режиме будильника. При включении на индикаторе появляется, а при выключении исчезает указательКак настроить часы электроника 7. Смотреть фото Как настроить часы электроника 7. Смотреть картинку Как настроить часы электроника 7. Картинка про Как настроить часы электроника 7. Фото Как настроить часы электроника 7. В данном режиме производится смена мелодий будильника путем нажатия и отпускания кнопок 3 и 1 одновременно.

Для перехода часов в основной режим используется кнопка 3. Установив в режиме будильника нужное Вам время и включив будильник, переведите часы в основной режим с помощью кнопки 3. В установленное время будет подан звуковой сигнал.

Выключается сигнал кнопкой 1 во всех режимах.

Начальная установка времени таймера осуществляется последовательными нажатиями или нажатием и удержанием более 2 секунд кнопки 2.

Запуск или остановка счета таймера осуществляется кнопкой 1. Режим запуска подтверждается пульсирующим указателем ▲ под символом таймера Т. Обнуление показаний таймера, осуществляется кнопкой 2 в режиме счета таймера. При этом на индикаторе появляются показания 01 00, указатель ▲ неподвижен. Выход в основной режим осуществляется кнопкой 3 в любом состоянии таймера.

Цифровая настройка хода (ЦНХ)

Вход в режим ЦНХ осуществляется удержанием более 2 секунд кнопки 3 при переходе из режима таймера в режим установки текущего времени. Режим ЦНХ подтверждается наличием знака «ЦНХ» на индикаторе.

Установка показаний поправки хода производится в пределах от 0,0 до ± 6,3 секунд с помощью кнопки 1. Знак поправки изменяется при переходе через значение 0,0. Знак + не высвечивается.

Расчет поправки хода часов :

— выставить точное время (обнулить секунды) по сигналам проверки точного времени и записать показания часов, минут, секунд и дату.

Например, 22 ч 00 мин. 00 с. 28 ноября

— через несколько суток (желательно через 10, т. е. 8 декабря) показания часов в это же время составили 22 ч 00 мин 07с ;

— вычислить разность показаний и разделить на число суток наблюдения (22.00/10 = 0,7 с ;

— вычислить необходимое значение поправки хода: (-0,5)-(0,7)=

-1,2 с. Поправку хода (-1,2 с) установить кнопкой 1.

Для возврата в основной режим нажать и отпустить кнопку 3.

Установка или замена элемента питания (ЭП)

Основными признаками отказа ЭП являются: отсутствие счета времени ; отсутствие или слабая контрастность показаний ; исчезновение или сбой показаний при включении подсветки и звукового сигнала ; отсутствие подсветки. Для поддержания герметичности часов замену ЭП желательно производить в специализированной мастерской.

Содержание драгметаллов в блоке без ЭП:

Источники информации:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
