5 способов сделать эффективный кондиционер своими руками

Лето стремительно набирает обороты и несет с собой бессменную жару. Если у вас нет кондиционера (а он, к слову, съедает отнюдь немало электричества), а стоически переносить летний зной нет никакого желания – попробуйте смастерить собственный охладитель воздуха. Принципы их создания универсальны, а нужные материалы, скорее всего, уже есть у вас дома.

Кондиционер из молочной коробки

В этом видео приведена инструкция и полный список деталей, которые понадобятся для проекта.

Кондиционер из медной трубки

Более продвинутая конструкция, которая использует маленький электрический насос-циркулятор для аквариумов. В данном случае он прогоняет воду через медную трубку, где она эффективно отдает накопленное тепло.

Маленький настольный кулер

Этот небольшой кулер состоит из пластикового контейнера, 9-вольтовой батарейки и компьютерного вентилятора. Он выдувает воздух во всех направлениях, но его можно модифицировать так, чтобы воздух шел только в одну сторону.

Кондиционер из пенопласта

Пенопласт отлично подходит для создания кулера, поскольку обладает хорошими теплоизолирующими свойствами и его легко резать (при этом он почти ничего не стоит). В этом видео показано, насколько можно охладить воздух с его помощью.

Кондиционер из вентилятора

Вам потребуется вентилятор и две пластиковых бутылки. Отрежьте донышки бутылок и сделайте несколько проколов в стенках. Затем приклейте их скотчем к задней части вентилятора и наполните кубиками льда. Просто и эффективно.

ставил бутылки со льдом к вентилятору, мне показалось, что толку нет. Термометр висевший на двери не отреагировал

слов нету одни буквы но здесь их не пропускают.

Жертвы объЕГЭшивания образования ещё не то напишут.

Сначала холодильник выделяет много тепла, что бы получить немного льда. На видео очень дорогие холодильники, не хватило денег для дешёвый кондиционер? Вообщем снимающие считают себя умными, хи (я такой же раз посмотрел видео).

Как сделать кондиционер своими руками из вентилятора: 5 способов

В жаркую погоду нам больше всего хочется снизить температуру воздуха дома, чтобы можно было комфортно заниматься домашними делами и отдыхать, не обливаясь потом. И когда столбик уличного термометра достигает 30 градусов, мы особенно желаем купить кондиционер, однако его цена кусается. Что же делать? Можно попробовать сделать кондиционер из обычного вентилятора – это просто и не займет у вас много времени. Зато вы будете наслаждаться приятной прохладой!

Есть несколько вариантов, как сделать кондиционер своими руками прямо у себя дома, чтобы спастись от жары. Рассказываем о них подробнее.

Самый простой способ сделать кондиционер из вентилятора

Этот способ подойдет для небольшого помещения и настольного вентилятора. Заранее положите несколько бутылок с водой (можно взять любые: стеклянные, жестяные, пластиковые) в морозильную камеру, дождитесь, пока вода в них превратиться в лед. Затем поставьте бутылки со льдом перед вентилятором, делая небольшие зазоры между ними. Включайте вентилятор и – вуаля! – мы сделали из вентилятора домашний кондиционер.

Вместо бутылок можно попробовать стаканы с замороженной водой, но бутылки, по нашему опыту, более предпочтительны. Также этот способ можно опробовать и на напольном вентиляторе – главное, возьмите бутылки объемом побольше – 1,5 или 2 литра.

Самодельный кондиционер из вентилятора и пластиковых бутылок

Домашний кондиционер из бутылки и кулера из компьютера

Положите бутыль, а на него сверху вентилятор, обведите его маркером. Далее по размеченным линиям с помощью ножа вырежьте отверстие. Там, где находится крышка, сделайте отверстие для выхода воздуха. Вставьте вентилятор в заготовленное отверстие и закрепите его, в бутыль засыпьте лед и включите вентилятор.

Кондиционер из вентилятора и медной трубки

Сделать этот прибор будет немного сложнее и затратнее, чем в предыдущих трех способах, зато такой кондиционер сможет снизить температуру воздуха даже в большой комнате.

Сверните медную трубку в форме спирали так, чтобы итоговая заготовка оказалась по размерам защитной решетки вентилятора. Зафиксируйте витки с помощью кабельных стяжек. К концам медной трубки нужно прикрепить виниловые трубки – для этого используйте зажимы для шлангов. Проверьте, чтобы они были надежно зафиксированы: вода будет циркулировать по трубкам и не должна нигде подтекать.

Затем прикрепите трубки к насосу, наберите воду в кулер и подключите насос. После того как он поработает несколько минут, включайте вентилятор и наслаждайтесь прохладным воздухом.

Самодельный кондиционер из пластиковой бутылки и вентилятора

Еще один способ сделать кондиционер в домашних условиях. Возьмите 5-литровый бутыль, отрежьте горлышко и сделайте в посередине где-то около 20 небольших отверстий. Внутрь бутыли поместите лед и вставьте сверху вентилятор. Такой кондиционер будет гнать холодный воздух, пока не растает лед.

Самодельный кондиционер для дома — 5 вариантов. 220В/12В/без электричества.

В жаркие летние дни, многие из нас уезжают на дачу или в загородный дом. При этом далеко не у всех там есть полноценная сплит система.

Можно конечно выйти из ситуации путем установки мобильного варианта. Но и здесь есть свои проблемы с подключением и отводом теплого воздуха.

Что же делать? Мучиться от изнывающего зноя? Вовсе нет, есть минимум пять способов как собрать самодельные устройства, которые смогут частично заменить профессиональный кондиционер.

Начнем с варианта, где не требуется какого-либо электричества, льда и всевозможных вентиляторов. Некоторые даже пытаются подвести под этот способ охлаждения, закон сохранения идеального газа.

Для этого самодельного чуда понадобится много пластиковых бутылок. Лучше всего брать двухлитровые с большим диаметром.

Отрезаете у них верхнюю часть вместе с горловиной примерно на 1/3.

Крышки от них не выбрасывайте, они тоже понадобятся. Их нужно только немного доработать. Для этого канцелярским ножом срезаете с них верхнюю часть.

Далее потребуется достать из закромов кладовки или купить лист фанеры по размеру окна. На нем как раз таки и собирается вся конструкция.

В качестве основания можно использовать и картон, как например делают в Индии или в Бангладеш.

Именно оттуда и пришел данный способ охлаждения.

Однако как говорится — дождь пошел, картон ушел. Поэтому фанера более устойчивый и надежный материал.

На этом листе через каждые 15см просверливаете отверстия по диаметру горлышка бутылок.

Сверла лучше всего использовать перьевые. Но можно воспользоваться и коронкой по дереву.

После заготовки всех отверстий, вставляете в них бутылки и прикручиваете с обратной стороны разрезанными крышечками.

Сама фанера монтируется в окошко спальни или той комнаты, где требуется холод. Если подойти к горловинам бутылок и поднести к ним ладонь, то можно реально почувствовать холодное дуновение прохладного ветерка.

Как же это все работает? Ведь здесь нет ни вентилятора, ни льда, который давал бы столь нужную прохладу? Откуда берется охлаждение?

Изобретатели объясняют очень просто. Широкая часть бутылки, которая смотрит на улицу, работает как воздухозаборник. Под силой ветерка воздух сжимается и заходит в комнату с эффектом вентилятора.

Однако здесь требуется выполнение одного условия — на улице должно быть прохладнее, чем в комнате.

Подобная конструкция может хорошо работать ночью. Причем не будет никакого шума от лопастей вентилятора.

По идее, большой объем теплого воздуха с улицы, проходя через узкую форточку, в итоге должен давать такой же прохладный сквозняк. Однако этого не происходит.

То же самое можно сказать и про этот «кондиционер».

Вы этой конструкцией просто исключаете проникновение прямых лучей солнца. Следовательно, меньше нагреваются пол и стены. Отсюда и вся эффективность.

Откуда же берется прохлада, ведь если поднести руку к бутылкам, она реально чувствуется?

Отсюда и все ощущения. Чтобы реально охладить воздух, потребовались бы не пластиковые бутылки, а трубки из латуни, длиной метра три! Закон сохранения энергии еще никто не отменял.

В широкой части трубки стоял бы вентилятор и прогонял бы воздух по внутренним стенкам, которые нагревались бы от него и тем самым его охлаждали. Далее, выбрасывая холодную струю наружу, с обратной узкой стороны.

Тем не менее, там где совсем нет электричества и неохота покупать вентиляторы, метод можно попробовать. Если при этом открыть другое окно или дверь, то эффект можно усилить за счет сквозняка.

Только не забывайте про его опасность и свое здоровье. Однако еще раз повторим, все это работает, если на улице за бортом, гораздо прохладнее, чем у вас в доме. Если снаружи +35С или +40С, то и сквозняк не поможет никому из жильцов вашего дома.

А еще вы остаетесь без дневного света. Можно конечно заменить фанеру на оргстекло, только эффективность такого кондиционера сразу упадет на 90%.

Да и снаружи такая футуристическая конструкция вовсе не украшает фасад здания. Соседи засмеют.

А еще не забывайте про комаров, которых со свистом будет засасывать прямиком в ваши апартаменты.

Поэтому рассмотрим более действенные и практичные варианты.

Для следующего способа понадобится обыкновенный напольный вентилятор. Без модернизации, толку от него не так много. Если конечно круглыми сутками не сидеть прямо напротив него.

По факту, он просто гоняет по комнате горячий воздух, но не охлаждает его. Однако путем нехитрых манипуляций, все можно резко изменить.

Достаточно проволокой прикрутить к нему пару бутылок со льдом. Набираете в пластиковые бутылки воду и замораживаете их в морозильнике.

Когда «охлаждающие картриджи» готовы, связываете их горловины между собой проволокой.

После чего, подвешиваете их сзади лопастей вентилятора.

Чтобы забирался именно холодный воздух с задней части, и не подсасывались посторонние теплые потоки, по окружности вентилятора приклеиваете на двухсторонний скотч самодельный кожух из картонки.

Фактически кондиционер уже готов к эксплуатации. Больше всего времени при его изготовлении у вас уйдет на заморозку льда в бутылках.

Чтобы был постоянный сменный запас, советую заранее наморозить их штук 6-8. Всего за полчаса такая установка способна «выстудить» небольшую комнату на пару тройку градусов.

Как превратить обычный вентилятор в кондиционер

Для изготовления кондиционера своими руками, нам понадобится:
— вентилятор (любого типа),
— медная трубка
— прозрачная ПВХ трубка
— пластиковые хомуты
— аквариумная погружная помпа производительностью 600-1000л/ч
— термоящик (пенопластовый ящик)

Чтобы превратить обычный вентилятор в кондиционер, достаточно только прикрепить теплообменник на решетку вентилятора, по которому будет циркулировать холодная вода, а вентилятор в свою очередь потоком воздуха будет передавать холод от теплообменника в помещение.

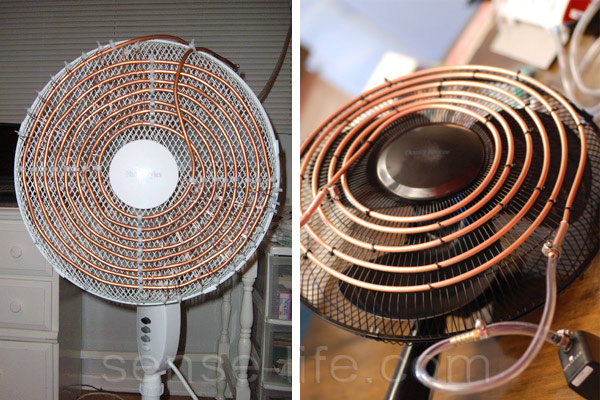

В качестве теплообменника будем использовать медную трубку 1/4″ ( 6,35 мм ) которая используется для систем кондиционирования. Длина трубки будет зависеть от размера вашего вентилятора и плотности спирали.

Разумеется, чем выше плотность спирали, тем быстрее будет происходить охлаждение, но не стоит забывать, что очень плотная спираль будет затруднять движение потока воздуха, так что здесь главное не переусердствовать. Для стандартного напольного вентилятора длина медной трубки для намотки спирали составляет 5-10м.

Крепить медную трубку к решетке вентилятора удобней всего при помощи пластиковых хомутов, но как вариант можно использовать тонкую проволоку.

Концы хомутов обрезаем, чтобы не портили внешний вид.

Для подключения помпы к теплообменнику можно использовать прозрачную ПВХ трубку с внутренним диаметром 6мм., для удобства подсоединения к теплообменнику.

Можно подбирать ПВХ трубку, по диаметру патрубка помпы, но в таком случае, необходимо будет подмотать изоленту на концы теплообменника и зафиксировать металическими хомутами.

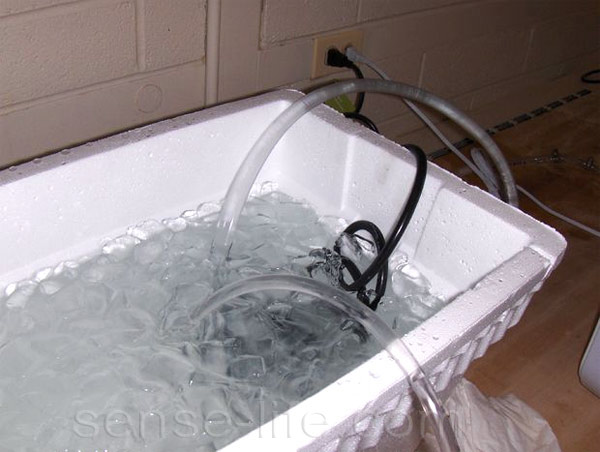

В качестве резервуара для холодной воды, будем использовать пенопластовый ящик (термоящик) или любую другую емкость (бочка, канистра), которую желательно утеплить пенопластом.

После того как все трубки соединены, помещаем помпу и сливной шланг в термоящик. Периодически, для поддержания низкой температуры, бросаем в термоящик куски льда, аккумуляторы холода или замороженные баклажки со льдом.

Как вы видите, сделать кондиционер своими руками совсем не сложно. Разумеется,самодельный кондиционер будет уступать заводскому но, тем не менее, это достойный варианты борьбы с жарой.

Для тех кому данная конструкция кондиционера покажется сложной, предлагаем рассмотреть вариант, более простого кондиционера:

Для изготовления простейшего кондиционера, нам понадобится:

— небольшой вентилятор (настольный или автомобильный),

— термобокс (пенопластовая коробка)

— колено от пластиковой канализационной трубы

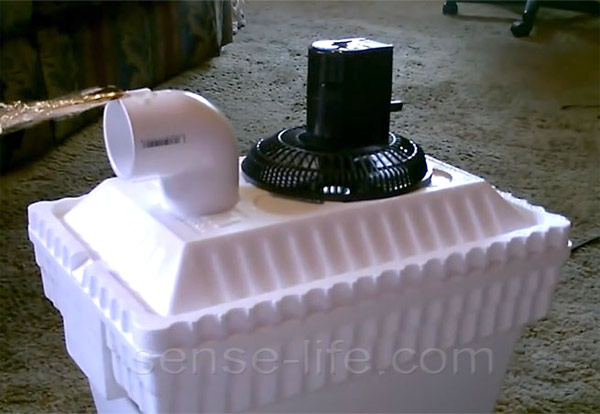

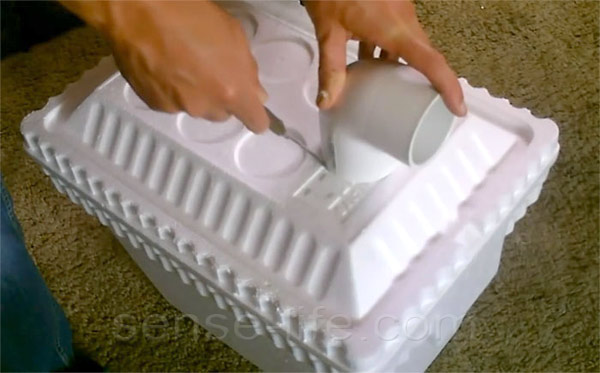

В крышке термоящика, вырезаем два отверстия. Одно отверстие для вентилятора вырезаем с тем расчетом, чтобы вентилятор не провалился. Второе отверстие вырезается впритык по диаметру колена. Само колено необходимо для направленного распределения холодного потока воздуха по комнате.

Принцип действия, самодельного кондиционера, довольно прост. В термобокс засыпается лед и накрывается крышкой (на которой установлен вентилятор). Поток воздуха, от вентилятора охлаждаясь за счет льда, будет выходить через колено, и распределяться по комнате. Температура на выходе колена составляет ниже 10 градусов, и по мере таяния льда постепенно будет повышаться. Поэтому необходимо периодически сливать талую воду и засыпать лед.

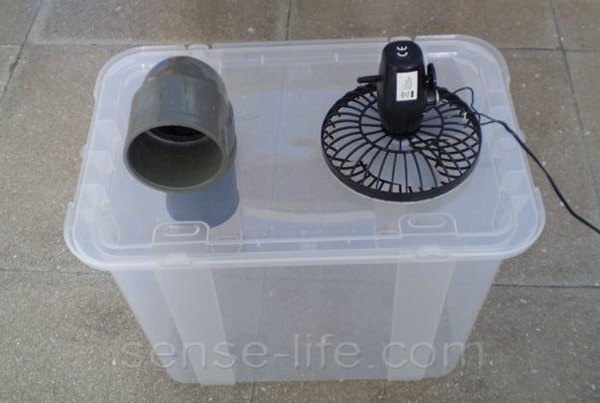

Если у вас нет термобокса, можно использовать большой пластиковый контейнер, только в данном случае, на внешних стенках будет образовываться конденсат, который будет стекать на пол. Чтобы такого не происходило пластиковый контейнер необходимо термоизолировать листовым пенопластом.

Кондиционер своими руками в домашних условиях: варианты, как все сделать

Эта публикация в большей мере адресуется тем читателям, кто пока что еще не имеет возможности приобрести кондиционер заводского производства, а также оплачивать довольно «весомые» счета за электроэнергию, которые набегают в результате его использования. Кроме того, у приборов, представленных в продаже, существует целый ряд недостатков, заставляющих некоторых особо «разборчивых» пользователей отказаться от такой техники – об этом будет упомянуто ниже.

Кондиционер своими руками

Но жить в нетерпимой летней духоте, что особенно характерно для помещений недостаточно термоизолированных многоквартирных домов – тоже перспектива совершенно безрадостная. Поэтому и возникает у владельцев жилья вопрос о том, можно ли сделать кондиционер своими руками.

Существует несколько вариантов, которые помогут охладить воздух в комнате с помощью самодельных устройств. Наверное, следует сразу предупредить, что есть немало скептиков, не желающих прикладывать усилий и проводить подобные эксперименты. Они активно критикуют данные изобретения, выкладывая уничижительные комментарии и заранее предрекая неработоспособность проекта. Однако, нет ничего проще, как проверить действие самоделок на себе, тем более что каждая из них не потребует больших затрат и чрезмерных усилий, так как с их изготовлением должен справиться любой человек, если ему надоела постоянная духота в комнатах.

Чтобы любой желающий мог попробовать изготовить и испытать на себе один из самодельных кондиционеров, далее будут представлены несколько простых конструкций. Некоторые из них могут быть сделаны буквально за час, и с использованием самых доступных материалов.

Что такое кондиционер. Достоинства и недостатки заводских моделей

Для начала стоит разобраться в том, что собой представляет кондиционер, в чем заключается принцип его работы и для чего его используют.

Всем известно, что подобные приборы используются для поддержания в помещениях комфортной для человека температуры. Кондиционеры, самые доступные по цене и простые по конструкции, предназначены только для охлаждения воздуха. Однако, сегодня производятся инновационные модели, способные не только полностью контролировать температурный режим в комнате в любое время года, но и очищать и увлажнять воздух.

Базовое устройство кондиционеров

Все приборы, имеющиеся в продаже, разделяются на испарительные и компрессионные

По своим функциям они различаются тем, что испарительные модели способны только охлаждать и увлажнять воздух, а компрессионные могут быть предназначены как для его охлаждения, так и для подогрева.

Компрессионный кондиционер

Компрессионные кондиционеры можно назвать самым распространенными устройствами. Их можно увидеть повсеместно, встроенными в оконные проемы или навешанными на стены зданий.

Конструкция компрессионного прибора, как и любого другого холодильного оборудования, состоит из следующих основных узлов, которые выполняют определенные функции:

Функционирование компрессионного кондиционера можно вкратце описать следующим образом:

Цены на кондиционеры

Такой же принцип, кстати, лежит и в основе устройства холодильников.

Узнайте, как установить кондиционер своими руками, изучив пошаговую инструкцию, в специальной статье нашего портала.

Испарительный кондиционер

Испарительный кондиционер представляет собой довольно простую конструкцию, основанную на прямом испарении обычной воды, то есть в его работе не используется специальных хладагентов (фреонов), нередко представляющих опасность для окружающей среды.

Принцип работы испарительного кондиционера

Основными узлами данного класса приборов являются:

Даже из названия этой схемы становится понятно, что она работает за счет испарения, а в качестве жидкости, переходящей в парообразное состояние, используется вода. Интересно, что подобные устройства имеют, можно смело сказать, очень древнее происхождение. Именно таким образом организовывалось охлаждение в помещениях еще несколько тысячелетий назад в Персии и Месопотамии, где подобные «кондиционеры» именовались «ловцами ветра».

Принцип известен каждому – испарение воды всегда приводит к охлаждению поверхности. Простой опыт: намочите одну руку, а вторую оставьте сухой – разница очевидна. Кстати, умница-природа снабдила каждого из нас собственной «системой охлаждения» – именно выделение и испарение пота спасает человеческое тело от внешнего перегрева.

При работе испарительного кондиционера наружный теплый воздух втягивается вентилятором и проходит через фильтры, которые постоянно напитываются водой из емкости. За счет испарения воды поток воздуха охлаждается, увлажняется и переходит в помещение. Характерно то, что чем ниже влажность наружного воздуха, тем интенсивнее идет испарение воды из фильтров, соответственно, эффективнее функционирует кондиционер. В отличие от компрессионных кондиционеров, воздух всегда в помещении закачивается снаружи, то есть нуждается в фильтрации (вот почему применяются именно фильтры-испарители). Кроме того, это делает необходимым обеспечения вытяжного потока из помещений.

Такой тип кондиционеров имеет гораздо более простую конструкцию, значительно экономнее в эксплуатации по сравнению с компрессионной конструкцией по потреблению электроэнергии, при равных показателях охлаждающей мощности.

Испарительный кондиционер-охладитель заводского серийного производства

Существенным недостатком подобных приборов является то, что они показывают крайне малую эффективность работы во влажном климате. Кроме того, к издержкам можно отнести необходимость постоянного пополнения воды или ее подвода.

Итак, чтобы изготовить кондиционер компрессионного принципа работы, потребуется произвести значительные вложения, а его сборка предполагает наличие некоторых знаний и умений. При этом сделать действующую модель испарительного кондиционера – не составит труда даже школьнику.

Достоинства и недостатки готовых кондиционеров

Кондиционеры в наше время устанавливаются повсеместно, так как летом, когда температура на улице поднимается до 35÷40 градусов, а иногда – и выше, без дополнительного охлаждающего оборудования в помещениях обойтись достаточно сложно. Любой из кондиционеров обладает многочисленными достоинствами, которые приводит любой производитель и, в принципе, не обманывает потребителя. Однако, далеко не все знают, что, кроме достоинств, каждый подобный прибор имеет предостаточно недостатков, причем некоторые из них — чрезвычайно опасны для здоровья находящихся в кондиционируемом помещении людей. Но чтобы сравнить достоинства и недостатки приборов, их нужно для начала знать.

К известным всем «плюсам» кондиционеров можно отнести их следующие характеристики:

К негативным моментам наличия кондиционера в доме можно причислить следующее:

В отличие от заводского прибора, самодельный вариант не требует больших затрат или особых условий. Он прост в эксплуатации и обслуживании, поэтому с этим легко можно справиться без привлечения специалистов.

Кондиционеры своими руками

Начать, может быть, стоит с самых простых способов охладить помещение. Они общеизвестны и применялись с давних времен – это, например, влажная простыня, которой занавешивают открытое окно, или же емкость, наполненная водой и обвернутая мокрым махровым полотенцем, конец которого опущен в воду. Такая «система охлаждения» устанавливается на подоконник с открытым окном или в проем двери, выходящей на улицу. Роль вентилятора в данном случае, будет играть банальный сквозняк. Все так же, как и было рассмотрено выше – при испарении воды ткань охлаждается, и в комнату поступает вожделенная прохлада.

По тому же принципу функционирует большинство мини-кондиционеров, которые можно довольно легко изготовить самостоятельно.

Далее будут рассмотрены несколько вариантов приспособлений, которые без особого труда и больших затрат можно сделать в домашних условиях. Безусловно, созданные модели не смогут конкурировать по показателям мощности охлаждения с кондиционерами заводского производства, но и не доставят столько проблем. Кроме этого, затраты электроэнергии будут в разы меньше, чем при эксплуатации настоящих приборов.

Преимущество самодельного прибора охлаждения заключается еще и в том, что если конструкция покажется неэффективной, ее легко можно разобрать и сложить, так сказать, в ящик. В связи с тем, что все необходимое для изготовления приборов стоит недорого, не будет обидно за потраченные деньги. Зато сколько удовольствия получит мастер, если будет удовлетворён своим «творением»!

Первый вариант – мини-кондиционер из вентилятора и медной трубки

Такой компактный охладитель воздуха сделать несложно, но необходимо учитывать, что для его эффективной работы нужна проточная вода или же ведро, наполненное ею, которое придется переносить вслед за прибором, в том случае, если его решено будет переставить в другую комнату. Если в доме или квартире установлен водяной счетчик, то лучше, конечно, выбрать второй вариант исполнения, с рециркуляцией воды.

Цены на вентиляторы

Для изготовления показанного кондиционера потребуется:

Об аккумуляторе холода нужно рассказать более подробно, так как он пригодится не только для этой, но и для других моделей самодельных мини-кондиционеров.

Цены на медные трубки

Аккумуляторы холода используются в автомобильных или переносных сумках-холодильниках для поддержания в них необходимой температуры. Это удобное приспособление представляет собой герметично закрытый пластиковый контейнер, имеющий плоскую форму. Емкость аккумулятора заполнена быстро замерзающей жидкостью, и перед укладкой его в изотермическую сумку или пластиковый ящик, его замораживают в морозильной камере холодильника.

Аккумулятор холода можно использовать неограниченное количество раз, и он способен не только охладить внутреннее пространство короба холодильника, но и поддерживать в нем холод. В продаже можно найти три типа аккумуляторов, которые различаются по веществу заполнения. Так, контейнер может быть заполнен водно-солевым раствором, гелем или силиконом.

Поэтому для охлаждения воды, поступающей в кондиционер, целесообразнее приобретать силиконовый аккумулятор. Но чтобы он работал эффективно, повторимся, требуется наличие плотно закрывающегося короба с эффективной термоизоляцией. Если такового в хозяйстве нет, то можно подобрать закрывающуюся емкость (например, есть ведра с прямоугольным сечением) и обклеить все ее поверхности (в том числе и крышку) изнутри или снаружи слоем пенополистирола толщиной 30÷40 мм.

Подготовив все необходимое для работы, можно переходить к изготовлению мини-кондиционера:

Иллюстрация	Краткое описание выполняемой операции
	Первым шагом с вентилятора снимается передняя защитная решетка. Затем берется медная трубка, и, начиная от центра решетки, из трубки закручивается спираль, как показано на иллюстрации.
	Чем больше витков будет иметь спираль, тем быстрее охладится помещение. Однако, не стоит забывать о том, что если закрутить спираль слишком плотно, она будет препятствовать нормальному движению воздуха, нагнетаемого вентилятором. Концы трубки оставляются свободными – они в дальнейшем будут заведены за заднюю решетку вентилятора, после установки и закрепления передней. Эта конструкция и станет теплообменником для кондиционера. По медной трубке станет циркулировать вода, охлажденная в герметичной емкости, а вентилятор, обдувая теплообменный контур, направит поток прохладного воздуха в помещение в нужную сторону.
	Трубка закрепляется на передней решетке с помощью пластиковых хомутов-затяжек, но если их нет, то можно использовать для фиксации спирали и обычную тонкую мягкую проволоку. После полного закрепления теплообменника на решетке, концы хомутов нужно обрезать, так как с ними смотреться кондиционер будет не эстетично.
	Следующим шагом решетка со спиралью устанавливается на вентилятор. Концы медных трубок подводятся к одной из сторон прибора или заводятся за заднюю решетку. В любом случае, они должны быть повернуты в одну сторону, туда, где удобнее установить охлаждающий ящик.
	Далее, концы прозрачных пластиковых трубок нужно присоединить к концам медного змеевика. Чтобы они плотно были зафиксированы, и обеспечивалась полная непротекаемость соединения, сверху их закрепляют металлическими хомутами.
	После этого одну из трубок соединяют с патрубком помпы. Длина обоих шлангов должна быть такой, чтобы они свободно доставали до емкости, в которой будет находиться охладитель. Здесь нужно уточнить, что трубка может подбираться по диаметру патрубка помпы, и если он намного больше размера медной трубки, то на последнюю перед тем, как надевать прозрачный шланг, нужно намотать изоленту, и также зафиксировать соединение металлическим хомутом.
	После подключения всех трубок, их, вместе с помпой помещают в емкость. В данном случае используется пенопластовый короб, но подойдет и сумка холодильник или пластиковое ведро, но его нужно будет основательно термоизолировать, применив пенополистирол или другой утеплитель. Чтобы емкость закрывалась герметично, трубки можно пропустить через отверстия, высверленные в стенках емкости – тогда крышка будет плотно закрыта.
	Термоящик заполняется холодной водой, и после этого проводится проверка системы. Для этого помпу нужно включить и когда вода начнет циркуляцию по трубкам, проверить места соединений. Вода, забираемая помпой, должна пройти весь змеевик и вернуться в емкость через вторую сливную прозрачную трубку.
	Если испытание прошло успешно, то в емкость с водой нужно добавить лед и аккумуляторы холода, а затем плотно закрыть ее крышкой. Теперь можно включать вентилятор и проверять работоспособность всей собранной системы в целом. В термоящик по мере работы мини-кондиционера придется периодически добавлять лед.

Второй вариант – мини-кондиционер из настольного вентилятора

Для того чтобы кондиционер получился более мощным и охлаждал всю комнату, потребуется вентилятор большей мощности. Но вполне можно организовать и локальное охлаждение воздушного потока, например, около места для работы или отдыха.

В данном случае, мастер использовал обычный настольный вентилятор, который есть практически в каждом доме. Его не придется разбирать до основания, так что при желании использовать его традиционным способом, достаточно будет поставить его в исходное положение.

Иллюстрация	Краткое описание выполняемой операции
	Итак, для работы подойдет любая большая коробка из гофрированного картона, так как из нее легко можно сделать маленькую. Для того чтобы начать ее изготовление, необходимо подготовить подходящую емкость. Можно взять любую кастрюлю с кухни, так как ее при необходимости в любой момент можно вернуть обратно. Емкость сверлить и пилить не придется – она останется в первоначальном виде.
	Задача первого этапа – изготовить из гофрокартона короб без дна, который будет выше емкости на 150÷200 мм, и иметь такие размеры по длине и ширине, в которые легко впишется выбранная емкость. Для этого картонный ящик размечается, его донная часть и крышка срезаются. Эта работа выполняется острым канцелярским ножом.
	Далее, из раскроенного картона собирается короб. Края короба скрепляются качественным скотчем, который наклеивается в два — три слоя.
	В результате должен получиться примерно такой короб, как показан на иллюстрации. Если в стенках короба есть отверстия или окошки, то их нужно заклеить тем же скотчем, чтобы холод, который будет исходить ото льда, был направлен в одну сторону и выходил через один специально предназначенный для этого канал.
	Следующим шагом остатки картона измеряются, и на одном из фрагментов, не имеющим сгибов, расчерчивается и вырезается крышка, который должна точно соответствовать ранее изготовленному коробу. В центральной части этого картонного квадрата размечается окружность, которая должна иметь диаметр, превосходящий размах крыльчатки имеющегося вентилятора на 20÷25 мм. Лопасти вентилятора не только должны входить в вырезанное окно свободно, но и не задевать его края при включенном состоянии. Лучше всего эту крышку изготовить из двух слоев картона – так получится надежнее.
	Следующим этапом подготовленную квадратную крышку необходимо закрепить сверху короба. Детали соединяются по всему периметру с помощью скотча.
	Затем, измеряется высота емкости, которая будет находиться под коробом. На этом уровне размечается и вырезается прямоугольное отверстие, высотой 35÷40 мм. Длина проема может быть разной, но важно отступить от углов короба не менее тех же 35÷40 мм, сохранив тем самым жесткость конструкции.
	Следующим этапом необходимо вырезать из картона две одинаковых детали – полосы, длина которых будет меньше прямоугольного выреза в коробе на 4÷5 мм, а ширина – больше на 5 мм. Детали нужно соединить нитями, на расстоянии друг от друга, которое должно быть равно высоте прямоугольного зазора, вырезанного в коробе. Нити нужно пустить под небольшим углом от верхней детали к нижней, т.е. закрепить их через верхнюю панель, отступив от краев 7÷8 мм, а на нижней 12÷15 мм.
	Следующим шагом, соединенные детали вставляются в вырезанное прямоугольное окно корпуса, так, как показано на иллюстрации. Они должны входить в него свободно.
	Далее, берется цыганская игла со вставленной в нее нитью и детали свободно закрепляются в окошке, каждая из них в трех местах. Одна из них фиксируется к верхней линии, по длине проема, а вторая – по нижней границе. Нити затягивать туго не следует – продев их через картон, необходимо просто завязать узлы.
	В результате должна получиться конструкция, по типу обычных жалюзи, которая может наклоняться вниз, вверх или устанавливаются ровно горизонтально, направляя поток воздуха в нужном направлении.
	На этой иллюстрации видно, как движением пальца шторки получившихся жалюзи перемещаются вверх. Они останутся в таком положении до тех пор, пока кто-нибудь не решит изменить направление потока.
	Теперь можно приступать к сборке конструкции. Для того чтобы кондиционер работал более тихо, на поверхность пола или стола под емкость рекомендовано положить подстилку – это может быть ткань, сложенная в несколько слоев или старое полотенце. Но при этом кастрюля должна стоять очень устойчиво.
	Сверху емкости укладывается передняя сетка, снятая с вентилятора, выпуклой стороной вниз. Она послужит подставкой для кусков льда.
	Теперь на сетку можно выкладывать лед — его следует заранее подготовить. Если лето жаркое, и кондиционером планируется пользоваться ежедневно, то лед придется заготавливать постоянно. Это единственное неудобство в использовании данной конструкции. Однако, ее преимущество состоит в том, что она будет потреблять электроэнергии не больше, чем обычный вентилятор.
	Теперь, емкость с сеткой и льдом накрывается коробом. Когда лед растает, вода стечет в подставленную емкость, но чтобы холод поступал в комнату постоянно, лед придется постоянно подкладывать. Лучше всего заготавливать лед, используемый для такого кондиционера, большими кусками, замораживая воду, например, в пластиковых стаканах. В этом случае таять он станет медленнее, чем тот, что изготовлен небольшими кубиками.
	Далее, в отверстие короба вставляется вентилятор, лопастями вниз. Если используется настольный прибор, как в данном случае, то его можно не снимать с подножки. При применении для конструкции большой, напольной модели, ось с лопастями лучше будет снять с подставки. Для большего диаметра вентилятора придется и коробку сделать побольше.
	Когда вся конструкция будет собрана, можно переходить к ее испытаниям. В данном случае, чтобы визуально оценить функциональность кондиционера, мастер использовал полиэтиленовые ленты.
	Чтобы визуально определять направление потоков воздуха так сказать, «в режиме реального времени», на створки жалюзи скотчем можно приклеить несколько полиэтиленовых полосок. Если использовать всегда лед одинакового размера, то со временем станет понятно, насколько, примерно хватает одной закладки. Хотя, период таяния льда будет также зависеть от температуры воздуха в помещении.

Используя для охлаждения воздуха такой мини-кондиционер, нужно периодически опорожнять емкость, в которой будет собираться талая вода, иначе она пойдет через край. Если же промокнет картон короба, то вентилятор вполне может упасть в пролившуюся воду, что приведет к короткому замыканию. Поэтому самодельный кондиционер подобного типа требует постоянного контроля.

Третий вариант — настольный мини-кондиционер

Эта модель кондиционера отлично подойдет тем, кто весь день проводит за компьютером или просто за рабочим столом, так как радиус действия его совсем небольшой. Однако, этот прибор имеет и свои плюсы — работает он тихо, занимает немного места и потребляет минимальное количество электроэнергии.

Компактный настольный мини-кондиционер повысит комфортность рабочего места

Существенным недостатком подобной конструкции можно считать то, что охлаждённый воздух будет подаваться «струей» только в одном направлении. Однако, прибор можно установить таким образом, чтобы поток воздуха обдувал лицо его владельца, и этого уже будет достаточно, чтобы не так сильно мучиться от духоты в помещении.

Четвертый вариант – «кондиционер» из пластиковых бутылок и листа фанеры или картона

Этот способ охлаждения помещений был придуман в Бангладеш и сегодня там используется повсеместно.

Простая донельзя конструкция, которая, впрочем, позволяет людям легче переносить жуткую жару в домах, вообще не имеющих никакой термоизоляции

Этот кондиционер не потребует практически никаких затрат на его изготовление, а в процессе его эксплуатации – на электроэнергию, так как он работает естественным образом. Для этой конструкции кондиционера не нужна не только электроэнергия, но и лед или вода.

Принцип – воздух естественным путем (за счет сквозняка) проходит через резко сужающийся канал, а потом, при мгновенном расширении на выходе, охлаждается. Этот принцип наглядно демонстрирует простой опыт. Подуйте на руку широко открытым ртом – почувствуете тепло. А теперь, с тем же усилием, но пропустите воздух через вытянутые трубочкой губы – налицо эффект охлаждающей кожу воздушной струи.

Такой «кондиционер» – работа на полчаса даже для начинающего мастера

Конструкцию можно сделать любого размера, который будет зависеть от линейных параметров оконной рамы, которую планируется открывать настежь.

Теперь нужно рассмотреть несложный процесс изготовления этой модели «кондиционера» несколько подробнее.

Получится пластиковое кольцо с резьбой внутри. Эти муфты закручиваются на горлышках бутылок, и они надежно будут закреплены на фанерном листе.

Цены на фанеру

Правда, придется смириться с тем, что окно практически перестает пропускать дневной свет, что, согласитесь, не вполне удобно.

Пятый вариант – мини-кондиционер из вентилятора и пластиковых бутылок

Эта модель кондиционера во многом напоминает предыдущую, но усилена вентилятором, и ее можно устанавливать в любой комнате, без труда перемещая в нужное место. Кроме того, никаких проблем с дневным освещением помещения.

Для того чтобы изготовить этот вариант «кондиционера», потребуются следующие материалы:

Работы по изготовлению этой модели не займут много времени, если все необходимое припасено заранее. Делая подобный кондиционер, не придется паять или проводить сложные соединения отдельных деталей – нужно будет только резать и клеить. Работать подобный охладитель воздуха, оснащенный системой, которую предстоит изготовить, будет по тому же принципу, что и предыдущая модель.

Цены на популярные кондиционеры

Кроме того, для подобного «кондиционера» не придется покупать никаких дорогостоящих деталей, и потреблять электроэнергии он станет не больше, чем обычный вентилятор.

В заключение необходимо добавить, что существуют и другие модели самодельных кондиционеров, которые могут быть простыми или сложными. Если же поставлена задача выбрать из них оптимальный, стоит начать экспериментировать с самых простых и малозатратных. Для расширения полученной информации посмотрите еще и предлагаемый ниже видеосюжет

Видео: Еще одна модель самодельного кондиционера, несложная в изготовлении

Как сделать своими руками настольный мини кондиционер для комнаты в домашних условиях: самодельный охладитель из вентилятора

В этом проекте я расскажу вам, как сделать кондиционер в домашних условиях из бытовых материалов, который поможет вам пережить жару и уменьшит ваш счет за электроэнергию.

Прочтите все следующие шаги, не забывайте смотреть картинки, но если вы не любите читать, то можете посмотреть видео про самодельный мини кондиционер, где я подробно объяснил как все сделать своими руками, не выходя из дома.

Шаг 1: Вам потребуется

Шаг 2: Подготавливаем банки

Шаг 3: Делаем отверстия для вентиляторов

Шаг 4: Делаем вентиляционные отверстия

Шаг 5: Укладываем банки и запускаем

Заполните коробку замороженными банками. Зазоры между банками позволяют воздуху проходить между ними, становясь все холоднее, прежде чем покинуть вентиляционные отверстия. Кроме того, рядом с вентиляционными отверстиями я разместил более короткие банки, чтобы они не блокировали поток воздуха.

Закройте крышку, включите вентиляторы и поместите их в отверстия. Теперь можете наслаждаться прохладным воздухом, а заодно и экономией электроэнергии.

Шаг 6: Проверяем эффективность

Здесь 40 градусов, я поставлю получившийся кондиционер в метре от термометра

В течение пары минут температура падает с 40 до более приятных 28 градусов. И это снаружи. В комнате, он будет работать еще лучше

Данный настольный кондиционер, больше похож на персональный кондиционер, например, если вы один и вам не хочется включать сплит систему на всю комнату или у вас есть дети, просто поставьте его где вам надо и расслабляйтесь.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Кондиционер своими руками – дёшево и прохладно

На чтение: 3 минуты Нет времени?

В жаркую погоду человек ищет струю прохладного свежего воздуха, особенно в помещении, когда работа напряжённая. Вентилятор не спасает, он просто гоняет туда-сюда всё тот же горячий воздух. А кондиционер помог бы, но во всех углах их не поставить, дорого. И в этом случае выручает смекалка: ведь можно сделать кондиционер своими руками. Вариантов много, только руки нужны умелые.

Принципы функционирования традиционного кондиционера

В полном соответствии с законами физики любая жидкость при испарении поглощает тепло. В чайнике вода превращается в пар, потому что забирает тепло от газовой плиты, в луже вода нагревается от солнца и испаряется, мокрая простыня на верёвке отдаёт своё собственное тепло, простыня сохнет и охлаждается. Так и в холодильнике, и в бытовом кондиционере имеется некая ёмкость – испаритель, заполненная особой жидкостью – хладагентом.

Хладагент, испаряясь, превращается в холодный пар, по трубопроводу (змеевику) проходит предписанный ему инженерами путь, по дороге охлаждает всё, что попалось на пути, сам нагревается и превращается опять в жидкость. И так до бесконечности. Если это происходит в кондиционере, то вентилятор гонит комнатный воздух через змеевик, воздух охлаждается и в таком виде попадает в комнату. И людям в комнате становится прохладно и приятно.

Самодельный кондиционер из автомобильного радиатора

Недаром существует поговорка «Голь на выдумки хитра!». Если нет денег на фирменную сплит-систему, придётся обеспечивать комфорт своими руками.

Что потребуется для работы

Всё необходимое для работы можно найти в гаражах у друзей-автолюбителей или в ближайших автомагазинах. Радиатор годится любой, но желательно размером побольше, чем у «Оки». Автоматика не нужна. Ещё понадобится автомобильный вентилятор на радиатор с номинальным напряжением питания электромотора 12 Вольт. Можно взять от автомобилей ГАЗ, ВАЗ, АЗЛК, ИЖ, ЗАЗ или ЗИЛ (мощность 110 Вт).

Для вентилятора понадобится кожух и кое-какой крепёж, а для полного комплекта – ещё и армированные резиновые трубки, набор хомутов (4 штуки), подобранные под диаметры трубок, недорогой герметик, изоляционная лента, соединительный разъём для подключения напряжения к вентилятору, блок питания от компьютера на 230 Вт с выходом постоянного тока и напряжением 12 Вольт.

Сборка устройства

Резиновыми трубками радиатор подключается к холодной воде водопровода и к сливу в канализацию. Подача воды выполняется снизу, обратка (отходящая вода) подключена сверху. Собирается единая конструкция из радиатора и вентилятора и устанавливается в удобном месте. Одну небольшую комнату такое устройство сможет обслужить.

Как сделать кондиционер из старого холодильника

Для того чтобы сделать кондиционер, необязательно разбирать автомобиль, даже старый. Можно в кондиционер превратить старый холодильник. Но кое-что в нём всё-таки должно работать. Такая переделка принесёт хозяину бывшего холодильника много пользы. Во-первых, он обзаведётся кондиционером. Не очень красивым, но работающим и почти бесплатно. Не нужно ходить и покупать новый и тратить большие деньги. К такому кондиционеру не нужно регулярно покупать на замену фильтры. Да и как приятно будет пользоваться плодами своего труда!

Инструменты и материалы

Первым делом потребуется старый холодильник, который не успели сдать в металлолом, и два небольших вентилятора. Из инструментов нужен бытовой электрический лобзик. Ещё понадобится канализационная гофрированная труба, монтажная пена или специальный утеплитель.

В корпусе холодильника проделывается отверстие, и в него плотно без щелей вставляется гофрированная труба. Все щели замазываются монтажной пеной. Труба выходит из корпуса холодильника и ведёт туда, где нужен холодный воздух.

Процесс переделки холодильника в кондиционер

Не все верят в выполнимость этой идеи, но она не противоречит законам природы. Значит, нужно проявить смекалку и мобилизовать всё своё умение работать с различными инструментами.

ФОТО: img.moyo.ua Структурная схема кондиционера на базе холодильника

Работа по переделке начинается с того, что в дверце холодильника нужно выпилить небольшое круглое отверстие диаметром не более 10–15 см. С дверцы холодильника необходимо убрать весь резиновый уплотнитель для свободного доступа внешнего воздуха. В вырезанное в дверце окошко вставляется гофротруба. Место стыка трубы и края окна тщательно герметизируются монтажной пеной. Теперь остаётся установить внутри корпуса два вентилятора: один из них будет обдувать компрессор, а второй через гофротрубу погонит охлаждённый воздух.

Самодельный кондиционер из напольного вентилятора и пластиковых бутылок

Хороший напольный вентилятор может «обслужить» сразу несколько бутылок со льдом.

Что нужно для работы

Для работы нужен вентилятор, пустые пластиковые бутылки и морозильная камера, чтобы производить лёд в достаточном количестве.

Изготовление охлаждающего устройства

Эффективный кондиционер всё-таки требует применить вентилятор. Можно использовать маленький настольный, можно большой напольный. Принцип охлаждения воздуха у них один, а поток охлаждённого воздуха будет разный.

Идея охлаждения воздуха во всех вариантах одна, варьируются размеры агрегата и конструктивные решения. Суть идеи в том, что сквозь установленную группу пластиковых бутылок, наполненных льдом, вентилятор прогоняет воздух. Чем больше бутылок и чем больше их объём, тем больше масса охлаждающего льда и тем холоднее будет воздух, прошедший сквозь «ледяной строй». Только бутылки не надо ставить вплотную одну к другой, надо выдерживать зазоры по 2–3 см.

Маленький настольный вентилятор, установленный перед группой наполненных льдом 1,5-литровых бутылок, спасёт от зноя одного человека. Большой напольный вентилятор может обдувать группу из нескольких 5-литровых бутылок. Поток охлаждённого воздуха будет более мощный. Главное, наморозить заранее побольше льда и освежать содержимое бутылей. На решётке напольного вентилятора бутылки со льдом можно закрепить, но так, чтобы их легко можно было менять.

Работая с таким охладителем, необходимо учитывать один теплотехнический момент. На холодной поверхности бутылок будет образовываться конденсат, который будет стекать на пол. Поэтому надо предусмотреть меры против затопления комнаты, например подложить толстую тряпку и время от времени выжимать её.

Мини-кондиционер из настольного вентилятора и картонной коробки

Это вариант для случая, когда нет никаких средств, кроме пустой кастрюли и большой картонной коробки. Да, ещё нужно иметь чувство юмора, потому что изделие будет очень смешным.

Материалы и инструменты

Описание выполняемых операций

Коробка по всем сгибам старательно проклеивается (например, скотчем), чтобы она не развалилась в процессе работы. Перед этим в верхней плоскости вырезается круглое окно, по диаметру равное кастрюле. Сама кастрюля должна быть установлена в коробку так, чтобы она чуть-чуть выходила из этого окна. И не должно оставаться никаких щелей, их надо замазать. В одной из боковых граней коробки вырезается прямоугольное горизонтальное окно размером около 3 х 10 см. Сюда нужно приклеить примерно такой же по размеру патрубок.

ФОТО: skr.sh Стенка коробки с направляющим патрубком для направления струи охлаждённого воздуха

Кастрюля накрывается защитной решёткой от вентилятора, в решётку насыпается кусковой лёд. Сверху пристраивается вентилятор. Кондиционер из кастрюли с коробкой готов. Тающий лёд будет стекать в кастрюлю. Ленточки приклеены к патрубку для наблюдения за работой агрегата и контроля за направлением потока воздуха.

ФОТО: skr.sh Коробка с вставленной кастрюлей и пристроенным вентилятором

Кондиционер из пластикового контейнера и вытяжного вентилятора

Из довольно изящного конструктивного решения в результате получилось компактное устройство. Его нетрудно повторить своими руками.

Что нужно для работы

Берётся пластмассовый контейнер с плотно закрывающейся крышкой. Из инструментов достаточно обзавестись острым ножом с острым концом. В крышке прорезаются два отверстия. В одно из них встраивается вентилятор, который забирает воздух извне и гонит его внутрь контейнера. В другое отверстие встраивается уголок диаметром не более двух дюймов.

Для строительства компактного, мобильного и удобного кондиционера потребуется небольшой пластмассовый контейнер и сантехнический уголок диаметром не более двух дюймов. Не обойтись и без вентилятора.

Руководство по изготовлению

В крышке прорезается два отверстия. Одно круглое, его диаметр должен быть равен диаметру вентилятора. Вентилятор пристраивается сверху. Он должен засасывать внешний воздух и гнать его внутрь контейнера. В контейнер укладываются две бутылки со льдом. В другое, меньшее отверстие, встраивается сантехнический уголок. Он является направляющим для потока охлаждённого воздуха.

ФОТО: m-strana.ru Кондиционер в контейнере

Как самостоятельно собрать водяную охлаждающую установку

Умельцы занимаются конструированием и изготовлением охлаждающих систем по разным причинам. Во-первых, в июльский зной хочется посидеть в прохладной комнате, а не в душегубке. Во-вторых, покупать фирменную сплит-систему не всем по карману. Вместе с монтажом это очень дорогое удовольствие. В-третьих, существуют ещё на свете люди, которые любят и умеют делать полезные вещи своими руками. И, главное, делают их из всего, что попадается под руку.

Инструменты и элементы для создания проточной системы охлаждения

Инструменты, как правило, нужны те, которые имеются в каждом доме. Особенно в том, где живёт умелец. Инструменты обычные, поскольку работать приходится с пластмассой, картоном, тонким листовым железом. Достаточно владеть острым ножом, ножницами по металлу, молотком и плоскогубцами. Не помешает электродрель и паяльник. Конечно, хорошо иметь личный верстак со слесарными тисками. Ещё нужен клей и герметик. Исходным материалом будут пластиковые бутылки, вентилятор, фанерный щит.

Порядок сборки охладителя

Из пластиковых бутылок, а точнее, из их верхних частей, где находится горлышко, можно сделать кондиционер, которому не нужен вентилятор и вообще электричество. Нужно собрать штук 20–30 пластиковых бутылок, отрезать от них сверху по 10–12 см и смонтировать их на фанерном щите.

Пластмассовые пробки от бутылок тоже идут в дело. От пробок отрезается плоская часть, и пробка используется как гайка. Она накручивается на горлышко бутылки с обратной стороны фанерного листа. Щит должен иметь размеры того окна, в которое это чудо-устройство будет встраиваться.

Такой блок устанавливается в окне комнаты горлышками на улицу. Воздух, вошедший в узкое горлышко, при выходе из воронки расширяется в объёме и имеет уже меньшую температуру. Ненамного, но всё-таки. Такие охладители широко применяют в странах Юго-Восточной Азии.

ФОТО: domikelectrica.ru Охладитель воздуха, не потребляющий электричество (вид с двух сторон)

Хороший охладитель воздуха получается из 8-литрового ведра. Порядок работы похож на строительство кондиционера в контейнере, только этот будет пообъёмнее и помощнее. Чтобы лёд в ведре дольше не таял, внутри него нужно из пенопласта сделать теплоизоляцию на дне и по корпусу. Ведро может быть пластмассовым, с таким легче работать. Можно установить не один, а 3–4 выходных патрубка – и свежий воздух пойдёт сразу в разные стороны.

В крышку ведра встраивается и закрепляется хороший вентилятор. Внутрь укладывается большое количество льда, крышка закрывается и включается вентилятор. Всё, кондиционер заработал.

ФОТО: m-strana.ru Ведро, превращённое в охладитель воздуха

Заключение

Работа над самоделками даёт человеку двойную пользу: он создаёт полезную для дома вещь и испытывает удовлетворение от самого процесса работы. К такой деятельности хорошо и полезно привлекать детей, особенно мальчишек. А то они только и умеют, что клавиши нажимать.

Как сделать кондиционер своими руками для дома или автомобиля

Может ли самодельный охладитель воздуха стать альтернативой современным сплит-системам? Ведь холодильные машины, создающие комфортный микроклимат в доме, стоят вместе с монтажом немалых денег и по цене доступны далеко не всем. Поэтому домашние мастера – умельцы пытаются решить проблему дешево и сердито, придумывая всякие охлаждающие установки. Наша цель – рассмотреть все варианты конструкций, выбрать самые жизнеспособные и рассказать, как сделать работающий кондиционер своими руками для вашего дома или автомобиля. А чтобы оценить сложность задачи, предлагаем сначала разобрать…

Принцип работы бытовой сплит-системы

Кондиционер – сложный бытовой прибор, действующий по принципу переноса тепла из одного места в другое: летом – из квартиры на улицу, зимой – из окружающей среды в дом. Для перемещения теплоты применяется интересное вещество – фреон, способный кипеть и превращаться в газ при отрицательной температуре.

Для справки. Фреон, циркулирующий в контурах холодильных машин, зовется хладагентом или рабочим телом. Ключевой момент – его испарение и конденсация, во время которой тепловая энергия соответственно поглощается и выделяется в больших количествах.

Домашняя сплит-система работает по циклическому алгоритму:

Примечание. В процессе работы на обоих теплообменниках выступает много конденсата и его нужно отводить на улицу или в канализацию. Чтобы сплит-система переключилась на обогрев дома, фреон запускается в обратном направлении, а радиаторы функционально меняются местами.

За поддержание температуры воздушной среды помещения и давления хладагента в системе отвечает электронный блок управления (ЭБУ), получающий сигналы от различных датчиков. По такому же принципу функционирует и автомобильный кондиционер, испаритель встраивается в систему вентиляции салона, а конденсатор устанавливается возле штатного радиатора системы охлаждения.

Теперь вы понимаете, что самому сделать кондиционер испарительного типа в домашних условиях – это не так просто, как может показаться. А для автомобиля это реализуется еще сложнее, тут нужно быть мастером — холодильщиком. В качестве примера предлагаем просмотреть видео, где такой специалист установил в свою машину ВАЗ 2104 бытовую сплит-систему:

Дальше давайте разберем придуманные умельцами конструкции кондиционеров и выделим наиболее работоспособные устройства, которые можно рекомендовать к изготовлению.

Простой самодельный кондиционер

Принцип действия подобных охладителей заключается в продувании комнатного воздуха сквозь предметы с отрицательной температурой. В этом качестве обычно выступает лед или аккумуляторы холода, предназначенные для специальных сумок, применяющихся для летней перевозки продуктов.

Источники холода помещают внутрь закрытого ящика, а в его стенку встраивают осевой вентилятор. С другой стороны делается отверстие для выхода охлажденного потока. Чего только не используют для изготовления корпуса:

Примечание. Подача воздуха обеспечивается любым малогабаритным вентилятором, например, кулером от компьютера.

Этот мини-кондиционер также годится для охлаждения салона автомобиля, нужно только правильно подключить воздушный нагнетатель к бортовой электросети и заранее запастись нужным количеством льда.

Преимущества и недостатки конструкции

Примечательно, что подобные устройства действительно гонят в помещение холодный воздушный поток. Вдобавок простые кондиционеры реально делаются из подручных материалов, чья цена стремится к нулю. Максимум, на что придется потратиться – это осевой вентилятор, если он не найдется в домашнем хозяйстве.

Установка и подключение аппарата в машине

К сожалению, недостатки перечеркивают все достоинства охладителя:

Совет. Переувлажнения можно избежать, если вместо льда применять аккумуляторы холода, которые не тают и не превращаются в воду. А для контроля и поддержания оптимального уровня влаги существуют другие бытовые приборы.

Вывод. Вышеописанные кондиционеры, изготовленные своими руками, можно признать работоспособными. Они могут вас выручить в безвыходном положении, но эксплуатация охладителя – дело довольно хлопотное.

Разновидности аккумуляторов холода

На сколько хватит льда в камере

Чтобы ответить на этот вопрос, посчитаем, какое количество холода выделит 1 кг льда при нагреве от температуры заморозки —6 °С до +20 °С. Для этого воспользуемся формулой расчета теплоты в зависимости от теплоемкости.

Нужно выполнить 4 действия:

Примечание. Результаты расчетов холода в физике тоже получаются со знаком «минус», это закономерно.

Даже если вы заморозите лед до температуры минус 15 °С, то вряд ли получите больше 150 Вт холода с 1 кг. Это значит, что для интенсивного охлаждения комнатки 3 х 3 м при жаре свыше 30 градусов придется добавлять в самодельный кондиционер по 1 кг льда каждые 20—30 минут и столько же замораживать. На практике расход выйдет меньшим, если вы удовлетворитесь сносной температурой воздуха – 25—28 °С.

Как собрать охладитель воздуха

Мини-кондиционер для дома или автомобиля изготавливается так:

Совет. С точки зрения эксплуатации лучше применить ящик со съемной крышкой, поскольку в него удобнее загружать лед или холодоаккумуляторы.

Остается поставить и подключить импровизированный автокондиционер. Провода от кулера можно подвести к разъему прикуривателя, в цепи которого стоит мощный предохранитель. Процесс изготовления и подключения подробно показан на видео:

Водяная охлаждающая установка

Идея проста и одновременно эффективна: через теплообменник с вентилятором, расположенный внутри помещения, прокачивается холодная вода. Поскольку ее температура лежит в пределах 5—10 °С, то воздушный поток охлаждается и в комнате становится прохладнее. Источником воды служит колодец либо скважина, а теплообменником выступает радиатор от машины или старого кондиционера.

Важное замечание. В отличие от других самодельных агрегатов, водяная установка действует по принципу калорифера и может не только охлаждать воздух в доме, но и нагревать его. Все зависит от температуры воды, подаваемой внутрь радиатора.

Проточная система охлаждения состоит из 3 элементов:

Изготовление водяного кондиционера

Порядок сборки охладителя следующий:

Чтобы сделать водяной кондиционер и успешно его запустить, нужно решить 2 задачи: куда девать воду и как регулировать скорость ее подачи, ведь производительность насоса обычно превышает потребность. Проблему сброса воды предлагаем решить такими способами:

Для справки. Культурные растения не рекомендуется поливать холодной водой. Поэтому вы убьете двух зайцев, если колодезную воду сначала нагреете в радиаторе – охладителе воздуха.

Чтобы снизить производительность насоса, нужно управлять оборотами двигателя, что невозможно без частотного преобразователя (иначе – инвертора), что влетит вам в копеечку. Всякие автотрансформаторы и другие придумки не годятся – так вы просто «положите» электромотор насосного агрегата. Без покупки дорогого оборудования вопрос решается так:

Плюсы и минусы проточной системы

Коротко о позитивных моментах:

Часть негативных моментов и способов их устранения мы уже перечислили – трудности с регулированием подачи и проблема сброса воды. Есть и другой недостаток: систему нереально использовать в квартире (нет источника холодной воды) либо в автомобиле по понятным причинам.

Для справки. Простейший вариант охладителя все же можно приспособить в квартире. Он представляет собой бытовой вентилятор, на чьей решетке закреплен змеевик из медной трубки, по которому течет вода. Вопрос лишь в том, где взять настолько холодную воду и сколько платить за нее по счетчику, если брать из водопроводного крана.

Вывод. Самодельный кондиционер – калорифер на воде – конструкция вполне жизнеспособная. При желании можно смастерить приличный охладитель для частного дома при условии, что на участке есть скважина с грунтовыми водами приемлемой температуры.

Можно ли сделать кондиционер из старого холодильника

Абсолютно утопическая идея. Все материалы, опубликованные в русскоязычном интернете, описывают один и тот же видеоролик, где человек пытается из двух холодильников соорудить морозильную камеру для грибов. Причем результат этого действа неизвестен, потому что видеоматериал неполный. Давайте представим, как это должно выглядеть:

Давайте отбросим все технические тонкости (не такой режим работы, другая марка фреона и так далее) и представим, что вам удалось собрать эту схему. Максимальная холодильная мощность подобных агрегатов составляет не более 400 Вт или 0.4 кВт. Грубый расчет показывает, что этого хватит для комнаты площадью 4 м². Это в теории, а на практике выйдет еще меньше.

Вывод. Если вы относитесь к благородному племени энтузиастов и экспериментаторов, то можете попытаться сделать из холодильника кондиционер. Но труда вы затратите гораздо больше, чем получите холода.

Охлаждение с помощью элементов Пельтье

Применение этих деталей для сборки самодельного кондиционера – вопрос спорный. Все дело в энергопотреблении элементов Пельтье (иначе – термоэлектрические преобразователи), несопоставимого с количеством вырабатываемого холода. Внешне они выглядят как пластины с 2 проводами, при подключении электричества одна поверхность элемента выделяет тепло, а вторая — холод.

Как поступают домашние умельцы и автолюбители – энтузиасты, стремящиеся к комфорту:

Примечание. Для лучшей теплопередачи элемент перед установкой на радиатор покрывают термопастой («горячую» грань).

Элементы Пельтье реально охлаждают воздушный поток, но при этом просто пожирают электричество. Ведь половина энергии расходуется впустую, поскольку преобразуется в тепло и рассеивается в атмосфере. То есть, на каждый затраченный Вт электроэнергии вы получите не больше 0.5 Вт холода, в то время как у сплит-системы это соотношение совсем другое – 1 : 3. Как это работает на практике, вы можете увидеть в очередном видео:

Заключение

Далеко не все идеи при воплощении в жизнь дают положительный результат. Сделав из подручных материалов кондиционер для дома или автомобиля, вы вряд ли добьетесь эффективности, сравнимой со сплитами. С другой стороны, некоторые конструкции вполне работоспособны, хотя и не слишком удобны в эксплуатации. Они пригодятся вам как временное решение проблемы, пока нет возможности приобрести и поставить обычный кондиционер.

Прохлаждаемся: кондиционер своими руками

Статья даже для тех, у кого руки не от туда растут.

Преамбула: меня 5 недель не было в Столице всея России. По возвращении жара меня встретила ещё в Пскове, а дым – в Твери. Но в Москве меня ждал ещё один сюрприз – ажиотаж на вентиляторы и кондиционеры. Внимание! Под катом куча картинок и трафика.

Вентиляторов нигде не оказалось, кондиционеров тоже. Даже если и удастся что-то найти – наценка будет x4 и более. А очередь на установку кондишена – перевалила за 3 недели ожидания.

Ну не безобразие, скажете? Нет, не безобразие. Пораскинув мозгами, в день приезда простенький кондиционер уже стоял у меня в квартире.

Впрочем, поработать придется не только мозгами, и денег тоже потребуется. Так что если ты, читатель – гламурная блондинка, срочно ищи ближайшего гика для реализации написанного в этой статье гаджета.

есть деньги, есть руки, есть желание заиметь вентилятор или кондиционер, но нет вентилятора и кондиционера. Что делать?

Решение.

Если вентилятора нет – значит его нужно сделать. Итак. Идём туда, где «простые» обыватели не догадаются искать вентиляторы, а они там есть. Правильно – в ближайший магазин автозапчастей. Лучше отечественных 😎

Свинчиваем гусак или фильтр с крана водопроводного, чтобы по нему трубки подбирать в магазине.

И покупаем в автолавке:

1. Радиатор. Сойдет любой, крупнее Оковского (для Оки). Попросите, чтобы без лишней автоматики, иначе колупать придется. Я покупал Радиатор охлаждения 21082-1301012, цена около 1290р.
2. Вентилятор автомобильный на радиатор, работающий от 12 вольт, для автомобилей ВАЗ, ГАЗ, АЗЛК, ИЖ, ЗАЗ и ЗИЛ, мощность 110 Ватт. Цена 1190р.
3. Рамка к этому вентилятору (не забудьте про неё!), 250р. (кожух вентилятора)
4. Набор креплений для вентилятора, болты для радиатора (цена копеечная)
5. Тут же на месте купите армированные резиновые трубки, которые можно отрезать любой длины. Возможно, потребуется крупный магазин автозапчастей. Длину подберите исходя из планируемого места размещения кондиционера и источника холодной воды. Под моё размещение подошли следующие характеристики:
Трубка на вход радиатора и на выход радиатора (самая толстая) – суммарно 1 м. длиной. Трубка от крана до радиаторной трубы и обратно – 3 м. длиной (более тонкая).
6. Набор хомутов (4 шт.) под диаметр радиаторной трубки. Можно пару хомутов взять для маленькой трубки (которая на кран будет надеваться).
7. Обычная изолента синяя (10р.?)
8. Самый дешёвый герметик (

50р.)
9. Разъем соединительный для подключения питания к вентилятору (15р.)
10. Любой блок питания на 12 вольт (постоянный ток), я взял от старого компьютера (AT форм-фактор), на 230 Ватт. Удобен тем, что включается тумблером, а не через материнскую плату.
11. Опционально – можно взять электро-помпу отопительную от газели и набор трубок к ней с маленькими хомутами (800р. + 300р.), если хотите экономить проточную воду.
12. 6 часов личного сосредоточенного времени.

+ небольшой лист толстой фанеры, деревянные рейки, пила по дереву, болты, гайки, саморезы, дрель и сверла по дереву – всё это уже было в хозяйстве, и нужно для изготовления фиксатора радиатора. Тут можно проявить изобретательность. В крайнем случае, сойдет всё что есть под рукой, а так же верёвка и скотч.

Изолента нужна для подгонки радиусов, так как трубка от (и к) радиатору больше по диаметру, чем трубка от водопроводного крана.

Соединяем всё это вместе. Радиатор размещаем горизонтально, предварительно заткнув чем-нибудь дырку для термодатчика. Я затыкал саморезом, обмазанным герметиком. При подключении вентилятора к блоку питания меняем полярность (минус подключаем к плюсу, и наоборот), чтобы вентилятор изменил направление вращения.

Прохладу это устройство берёт из водопроводной воды, лишнюю воду можно сливать в ванную, или в умывальник. Даёт прохладный воздух. Мощность не высокая, поэтому желательно позакрывать лишние комнаты, особенно кухню. Обычно там стоит злостный генератор тепла в квартире – холодильник. Это тоже надо учесть.

Реально позволило снизить влажность в помещении и температуру на 3 градуса. Радиатор почему-то работает на 50% своей поверхности из-за воздушных пробок, пока не решил эту проблему.

Если ты тоже решил задействовать компьютерный блок питания — то знай, что все желтые провода — это +12 вольт, все черные провода — это (минус), или «масса». Провода от соединения вентилятора можно просто оголить, воткнуть в разъем питания для винчестера и замотать изолетной. Иногда провода вываливаются, я их ещё зафиксировал маленьким гвоздем. Но у меня, почему-то, заработало только от красных проводов (5 вольт), может блок не стандартный.

Вот фото получившегося монстра:

Соединение трубок разных диаметров:

А вот первый довольный пользователь этой системы:

Шума не очень много. Недостатки системы – из-за инвертирования вентилятора упала его мощность, а разворачивать конструкцию технически геморно. Так же она собирает конденсат, можно подложить полотенце или тазик. Что можно улучшить? Сделать корпус, инвертировать вентилятор обратно и развернуть поток воздуха от него на %юзернейма%, избавится от воздушных пробок в радиаторе. И провода, наконец, нормально припаять.

Желаю тебе, читатель, встречать такое лето исключительно на море и в отпуске  Отзывы по улучшению конструкции и смешная неконструктивная критика с радостью принимается в комментариях к этому посту.

UPD: Если повторите мой подвиг, присылайте плз фотки на mail собака netAn.ru или сюда в комменты.

UPD2: В радиатор воду надо подавать вниз, а забирать сверху. Есть также краник для «спуска» воздушной подушки. Эффективно работает только при максимальном потоке воды — понижает температуру на 5 градусов! На входе 30.1, на выходе 24.9 Цельсия. Пробовал подключить помпу для экономии воды, но не хватает мощности блока питания — буду подбирать БП помощнее и отпишусь. У рамки вентилятора заклеил боковые щели резиновой лентой для утепления окон зимой, дуть стало ощутимо эффективнее.

Самодельный кондиционер из подручных средств

Во время жаркой погоды все мы сталкиваемся с проблемой пересушенного воздуха внутри нагретых зданий, особенно такое негативное воздействие ощущается в многоэтажных домах. Купить нормальную климатическую систему многим не по карману, но, оказывается, вполне реально сделать кондиционер из различных подручных материалов своими руками. Как именно – подскажет эта статья.

Простейшая конструкция

Всем известно, что кондиционер разработан для поддержания в замкнутом пространстве оптимальной температуры, обеспечивая комфортное проживание. Все модели современных кондиционеров подразделяются на два основных вида: компрессорного типа и испарительные. Многие народные умельцы придумывают различные весьма оригинальные конструкции кондиционера для дома, которые основаны на испарении влаги под активным воздействием тепла.

Еще наши предки часто пользовались самодельными устройствами для охлаждения помещения, когда и слова такого — климатическая система — в лексиконе не было и в помине. Для этого на фрамугу окна или форточку вешалась плотная ткань из холста, а второй конец опускался в таз с водой. Горячий воздух с улицы высушивал холст и в комнату поступал охлажденный и влажный поток. Многие и сейчас делают такой оригинальный и простой самодельный кондиционер, только вставляют в форточку вентилятор, чтобы значительно ускорить процесс обдува.

Итак, чтобы сделать простой самодельный кондиционер из подручных средств, вам понадобится:

Из проволоки делается прочный каркас, в форточку вставляем вентилятор, перед ним с внутренней стороны закрепляется каркас с закрепленным на нем полотенцем, второй конец которого опущен в емкость с холодной водой.

Такой простейший бытовой самодельный кондиционер в домашних условиях может соорудить любой пользователь, для ленивых подойдет вариант, показанный на фото ниже.

Можно сказать, что такой вариант — это самое бесшумное устройство. Из недостатков: надо периодически подливать холодную воду.

Пластиковые емкости+вода

Еще один довольно оригинальный вариант с участием бытового вентилятора, а для его изготовления необходимы такие составляющие:

Для лучшего эффекта бутылки с водой поместить в морозильную камеру и заморозить, при этом есть одна хитрость — чтобы лед потом таял медленно, в воду добавьте немного крупной соли.

Вентилятор устанавливают возле стола, а перед ним выстраивают ряды бутылок на небольшом расстоянии друг от друга. Весь процесс очень прост: лед тает, забирая тепло из воздуха, а вентилятор подает в нужное место охлажденный воздух. Бутылки периодически меняем. Если нет места для расстановки их на плоскости, то можно закрепить их сзади бытового прибора. Такой кондиционер из пластиковых бутылок занимает мало места и работает почти бесшумно, но эффект его немного хуже первоначального варианта.

Медная трубка+шланг

Еще один вариант кондиционера, сделать который в домашней обстановке из настольного вентилятора довольно несложно. Для этого необходимо приготовить:

Трубку сгибают по кругу, оставляя между секциями промежуток для беспрепятственного прохождения воздушного потока, закрепляют на ограничителе устройства хомутами. Один конец подсоединяется к крану, а второй на слив. Процесс охлаждения также прост — вода циркулирует по трубке и охлаждает ее, воздушный поток, проходя сквозь самодельное устройство, охлаждается.

Недостаток системы в том, что ее установить можно только на кухне, при этом происходит существенный расход воды.

Лед и кулер

Мини-кондиционер своими руками можно сделать из таких деталей:

Емкость просверливаем в нижней части по всему периметру для всасывания воздуха, диск аккуратно просверливаем в нескольких местах. На расстоянии 1/3 от дна вкручиваем три самореза, которые будут удерживать диск в нужной позиции. На CD-диск укладывается лед, вся конструкция закрывается крышкой, на которой жестко установлен кулер — он будет вытягивать охлажденный воздух изнутри. Старый кабель USB подсоединяем к кулеру, а другой конец вставляем в разъем системного блока или ноутбука.

Для изучения пользователями всего процесса изготовления существует видео:

Уникальное устройство из бутылок

Как всем известно, Африка — это самый жаркий континент на нашей планете, в некоторых регионах почти круглый год сильная жара и нет электричества. Мастеровые из Бангладеш придумали весьма оригинальный кондиционер из пластиковых бутылок, основанный на физическом законе: собственная температура газа понижается при прохождении через резкое сужение и максимальное расширение впоследствии.

Как показал опытный образец, воздух на выходе теряет около 5 градусов — отличный результат без применения технических средств.

Уникальное устройство делается весьма просто — приводим алгоритм всех действий.

Это, наверное, самое экологически чистое устройство в мире — что еще надо в жару на даче.

Радиатор+вентилятор

Фантазиям домашних мастеров нет предела — практически любую старую технику они пытаются обновить и дать ей вторую жизнь: например, чудо-кондиционер, сделанный своими руками из старого автомобильного алюминиевого радиатора.

Простая конструкция составлена из радиатора, комнатного вентилятора и корпуса от старого системника компьютера — вовнутрь блока монтируется радиатор и вентилятор, через специально выведенные трубки осуществляется подвод и отвод воды. Для удобства переноски на корпусе закрепляются ручки. Одаренные умельцы устанавливают блок питания с различным напряжением, чтобы было несколько режимов работы, а контроль будет осуществлять встроенный переключатель.

На трубках закрепляются с помощью хомутов шланги из прочной резины, один служит для подачи воды, а второй работает на слив. Преимуществом такой миниатюрной сплит системы, выполненной своими руками, является большая скорость прохождения воды через основное устройство и быстрое вращение вентилятора. При этом на радиаторе, сконструированном из пластин алюминия, не появляется конденсат.

Необычное применение морозилки

Из старого холодильника при определенном умении и полете фантазии некоторые домовладельцы мастерят кондиционер, который устанавливают в оконном проеме или специальной нише с выходом на улицу. Камера, предназначенная для заморозки продуктов, вставляется таким способом, чтобы задняя часть была полностью снаружи, т. к. там расположен радиатор, являющийся активным источником тепла. Основной холод концентрируется внутри камеры, поэтому в дверце проделываем отверстие и устанавливаем вентилятор необходимого размера.

С боков камеры, которые будут находиться снаружи, можно просверлить отверстия для притока воздушной массы. Такая конструкция из холодильника обеспечит приток в помещение прохлады во время жарких летних дней.

Кондиционер из холодильника можно сделать, используя и старый переносной вариант бытового изделия.

Как видите, сделать кондиционер своими руками вполне реально и без особых технических навыков. Все предложенные выше самодельные варианты кондиционеров абсолютно безвредны и сделаны из экологически чистых компонентов, многие из них помогают значительно экономить не только на приобретении дорогостоящего оборудования, но и на его установке.

Оригинальные конструкции помогут вам избежать теплового удара, находясь на даче, а для автолюбителей, у которых сохранился старый радиатор от печки подойдет такой вот оригинальный кондиционер, методика изготовления которого показана на видео:
