DIY термоанемометр: собираем датчик скорости и температуры потока воздуха своими руками⁠ ⁠

Был у нас на работе один адок из рубрики “админам жарко, а бухгалтерам дует”…

Летом, в жару включается централизованная система кондиционирования и увлажнения и начинается… Самые первые в цепочке отправляются на Северный полюс (или на Южный, к пингвинам в общем и снеговику Олафу). Последние продолжают изнывать в сухой и жаркой Африке. Катаклизма неизбежно приводит к войне за крутилку кондиционера, которую мудрые инженеры предусмотрительно отключили.

С тех пор прошло 6 лет. Работодатель остался в прошлом. Бизнес-центр скорее всего также перестал высушивать и отмораживать арендаторов. Но мечта жила.

Мы продолжаем рубрику “сенсорика для самых маленьких инженеров”. И в настоящей статье представим подробную инструкцию по сборке собственного термоанемометра. Грейте паяльники, открывайте Arduino IDE, поехали!

Экскурс в матчасть

Как гласит Вики, впервые описание анемометра появилось в виде чертежа в 1540-м в трудах Леона Батиста Альберти “Математические забавы”. Позднее подобную конструкцию описал Леонардо Да Винчи.

Через три века, в 1846-м году ирландский исследователь Джон Томас Ромни Робинсон изобрёл чашечный анемометр, ставший в то время революционным. В 1994-м году геологом Андреасом Пфличем был изобретён ультразвуковой анемометр.

Если не вдаваться в оттенки, все анемометры делятся на 3 основных типа:

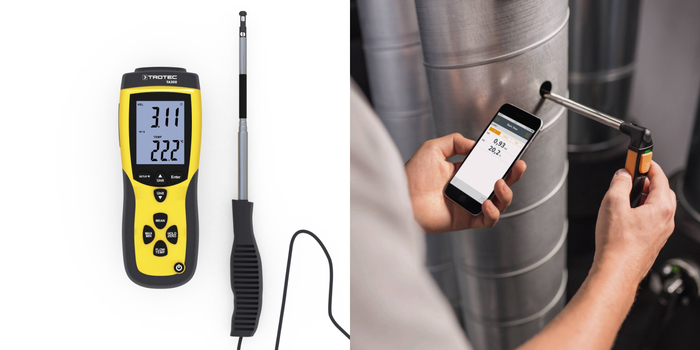

1) Механические (чашечные или крыльчатые). Самый старый тип анемометров. устройства подобной конструкции используются в качестве портативных устройств для локальных замеров. На метеостанциях применяют анеморумбометры. Это те же чашечные анемометры, но с “хвостом” для определения направления потока.

3) Ультразвуковые анемометры. Принцип работы основан на измерении скорости прохождения звука, которая изменяется в зависимости от направления ветра. Ультразвуковые датчики достаточно дороги, но при этом просты в эксплуатации и способны определять направление потока. Поэтому часто применяются в бытовых и профессиональных метеостанциях.

Существуют некоторые другие разновидности, но большинство из них являются модификациями уже существующих типов, либо не имеют широкого распространения. Например Трубка Пито, которая используется в качестве измерителя скорости и высоты в авиации, а также может служить эталонным прибором

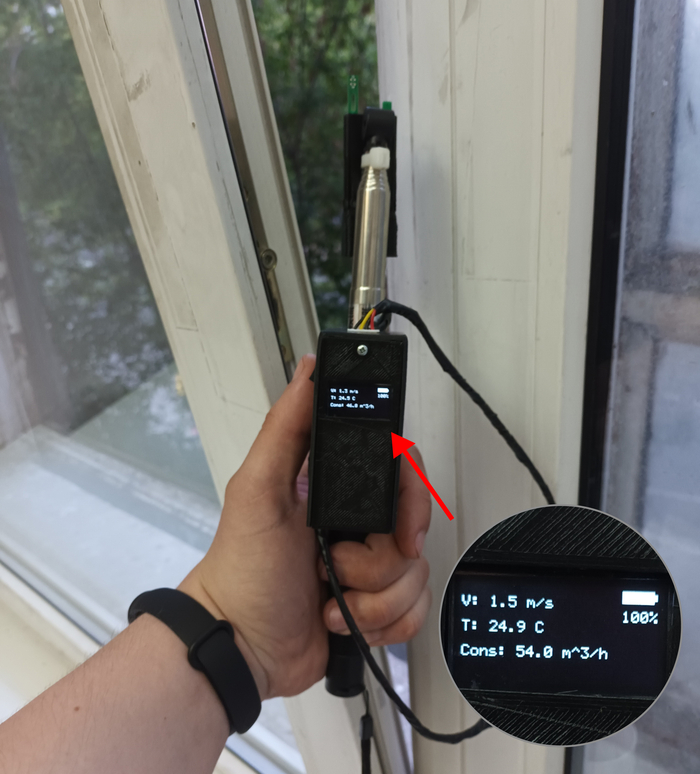

Собираем DIY термоанемометр

Скучная лекция закончилась, возвращаемся к нашему DIY.

Нам необходимо собрать железку, выполняющую три задачи:

• проводить замеры скорости потока в ручном режиме;

•рассчитывать расход воздуха в вентиляционных системах;

•обладать компактным размером для проведения замеров в вентканалах.

1) Плата WEMOS D1 mini (от 100 руб. на Али)

Дешёвая и компактная плата на базе ESP8266, основа проекта.

2) Термоанемометр ClimateGuard (1720 руб. на Али)

Компактный и высокоточный модуль, работающий от 3.3 В по I2C.

3) OLED-дисплей 0.96” с I2C (от 100 руб. на Али)

Сравнительно дешёвый, но комфортный для работы дисплей с неплохой яркостью.

4) Регулятор напряжения ADP3338 на 3.3 В (от 14 руб. на Али)

Необходим для стабилизации напряжения, подаваемого на анемометр. В Китае их часто продают набором за приятные деньги.

5) Аккумулятор 18650 (от 200 руб. на Али)

Любой аккумулятор типа 18650 для автономной работы анемометра.

6) Плата для аккумулятора на базе TP4056 (от 10 руб. на Али)

7) Макетная плата 7х3 см (от 50 руб. на Али)

Плата для распайки и соединения всех компонентов.

8) Разъём XH 2.54 4pin “мама” с выводом на 90 градусов и два разъёма XH 2.54 4pin “папа” с проводами (от 90 руб. на Али)

На просторах Али нашёл готовый комплект из обжатых проводов с ответной частью. За 90 рублей получаем 10 таких комплектов.

9) Выключатель KCD-1 ( от 80 руб. на Али)

Компактный и дешёвый клавишный выключатель, под него рассчитана 3D-модель.

10) Селфи-палка (от 330 руб. на Али)

Итоговая стоимость: от 2730 руб.

Алгоритм сборки анемометра

1) Ознакомление со схемами платы, компонентов и с общей схемой

2) Соединение всех компонентов на макетной плате

3) Печать корпуса на 3D-принтере, либо создание его из подручных материалов

4) Программирование и прошивка платы

5) Тестирование устройства

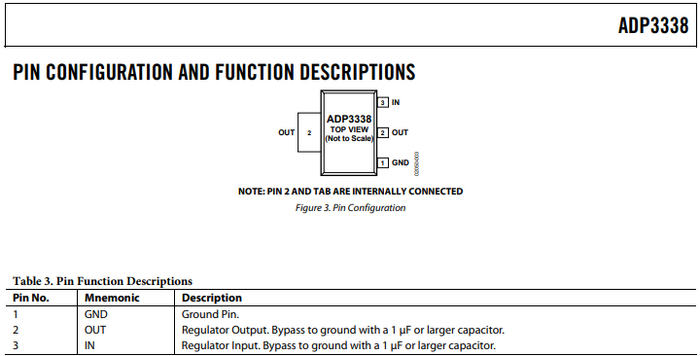

Анемометру требуется чистое и стабильное напряжение в 3.3 В. Для его обеспечения мы будем использовать стабилизатор напряжения ADP3338.

Популярные преобразователи LM3940 или AMS117 не подходят, так как обладают низкой точностью регулирования (около 3%). При этом отклонениz напряжения напрямую влияет на качество показаний анемометра. Поэтому выбор делается в пользу ADP3338 с точностью преобразования 0,8%. Выше приведена схема подключения LDO. Также производитель рекомендует ставить на вход и выход и выход конденсаторы номиналом 1 мкФ.

Мы собираем автономное устройство, поэтому необходим аккумулятор. Для текущего кейса была выбрана банка 18650 (под него создана 3D-модель корпуса), но в принципе можно использовать и li-ion / li-pol аккумуляторы другого форм-фактора.

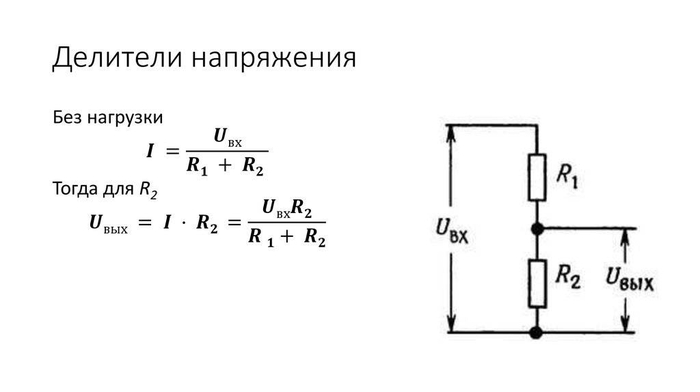

Плата WEMOS имеет на борту встроенный АЦП (ADC0) для измерения выходного напряжения аккумулятора. Но так как АЦП способен измерять только до 3.3 В, а полностью заряженный аккумулятор выдаёт 4.2 В, необходим делитель напряжения. Делитель напряжения представляет собой последовательно соединенные резисторы. При подключении к средней точке мы обнаружим, что напряжение там равно напряжению, рассчитанному по формуле 2 на картинке.

WEMOS имеет делитель напряжения с номиналом резисторов 220 кОм и 100 кОм соответственно.

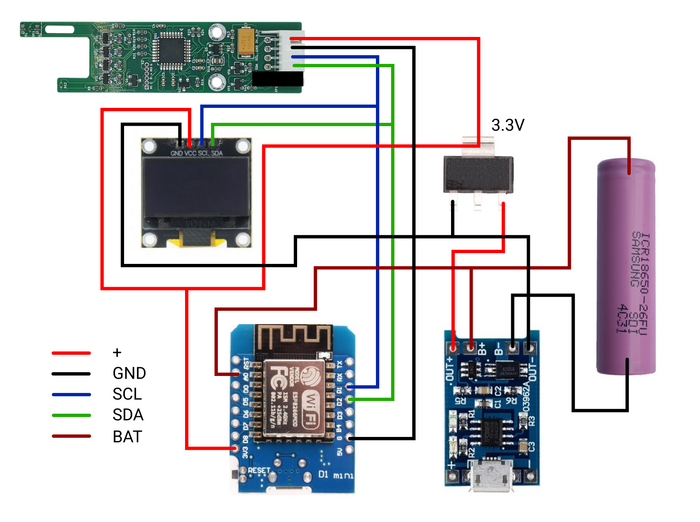

После ознакомления с распиновкой WEMOS и LDO подключаем все компоненты согласно схеме.

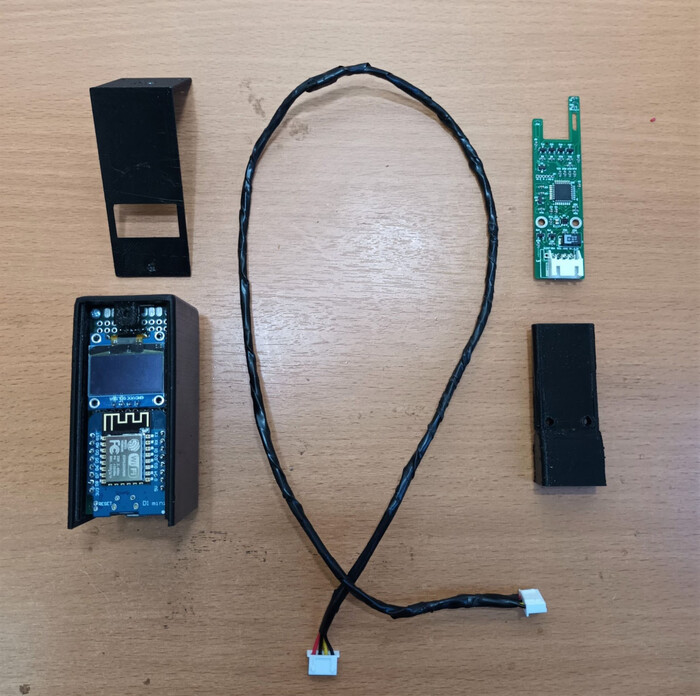

В результате у нас должна получиться примерно такая плата с кучей проводов и компонентов.

Мастерство пайки постигается годами, мы нисколько не хотели задеть ваши чувства.

Печатаем корпус самодельного анемометра

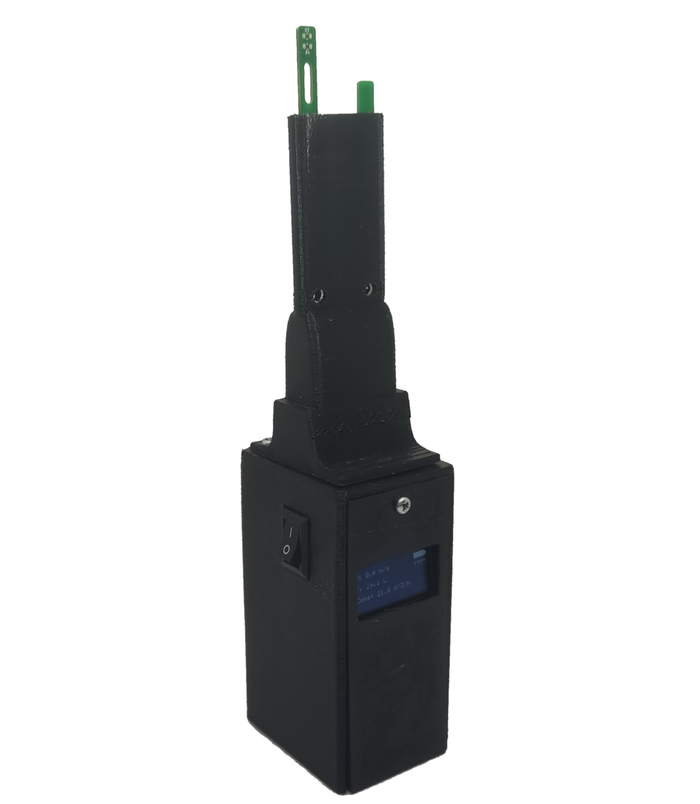

В процессе работы создано несколько типов корпусов для разных задач:

• “Голый” корпус. Самый простой корпус, который можно доработать под свои задачи или использовать как есть. Сверху есть отверстия для винтов М2 для крепления корпуса анемометра.

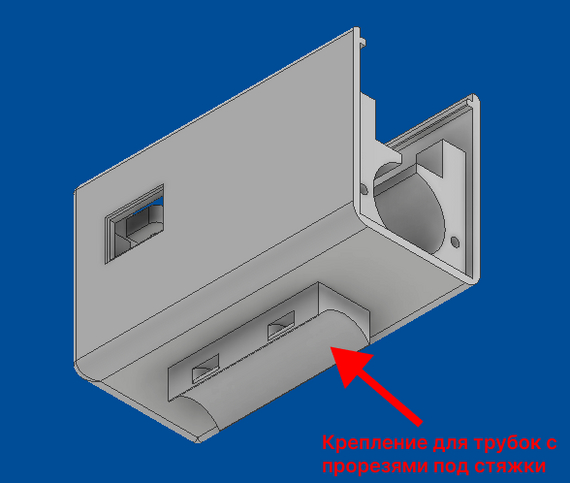

• Корпус с возможностью крепления на трубки. В тыльной части имеет крепление под трубку диаметром 15 мм и пазами для стяжек.

3D-модели корпусов как обычно доступны на GitHub.

Подключаем плату и библиотеки

Для дальнейшей работы нам необходимо подключить библиотеки

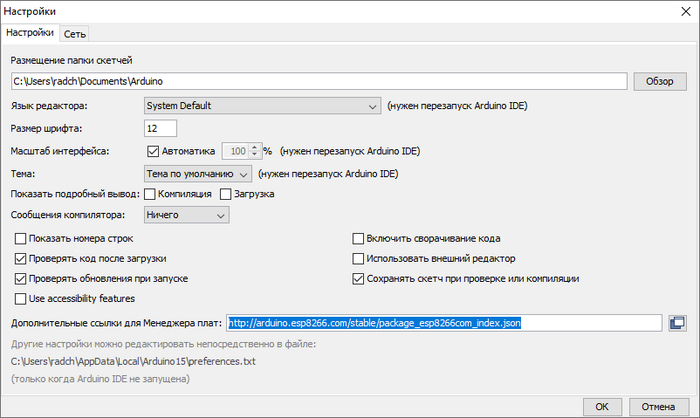

Сначала заходим в настройки Arduino IDE и добавляем дополнительные ссылки Менеджера плат следующее:

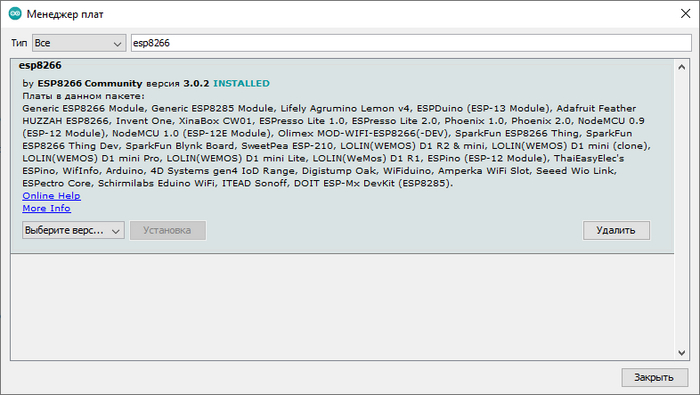

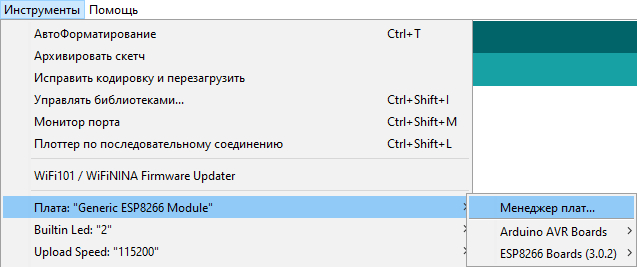

Затем мы должны выбрать необходимую нам плату. Для этого переходим во вкладку “Инструменты”, выбираем раздел “Плата”, далее выбираем “Менеджер плат” и вводим в поисковую строку “esp8266”.

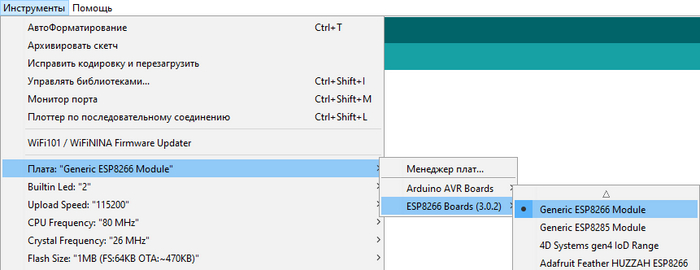

После установки расширения снова заходим в “Платы” и выбираем “Generic ESP8266 Module” в подразделе с ESP8266

Далее необходимо подключить библиотеки для анемометра и экрана. Для этого:

После установки библиотеки для анемометра проделаем такую же операцию для библиотек дисплея. В поисковой строке необходимо написать “Adafruit GFX” и “Adafruit SSD1306”.

#define ADC_pin A0 // задаём значение пина АЦП

GyverOLED oled; // Инициализируем OLED-экран

ClimateGuard_Anem cgAnem(ANEM_I2C_ADDR); // Инициализируем CG_Anem

uint16_t ADC; // Переменная для значений АЦП

uint32_t timer_cnt; // Таймер для измерений анемометра

uint32_t timer_bat; // Таймер для измерения заряда батареи

pinMode(ADC_pin, OUTPUT); // Инициализируем АЦП как получатель данных

oled.init(); // Инициализируем OLED в коде

oled.flipV(1); // Я перевернул экран для удобства

oled.flipH(1); // Для нормального отображения после переворота нужно инвертировать текст по горизонтали

oled.setScale(2); // Устанавливаем размер шрифта

cgAnem.set_duct_area(100); // Задаём площадь поперечного сечения для расчёта расхода. Меняется программно, измеряется в см^2

sprintf(buf1, «V: %.1f m/s «, cgAnem.getAirflowRate()); // Собираем строку с показаниями скорости потока

sprintf(buf2, «T: %.1f C «, cgAnem.getTemperature()); // Собираем строку с показаниями температуры

sprintf(buf3, «Cons: %.1f m^3/h «, cgAnem.calculateAirConsumption()); // Собираем строку с показаниями расхода воздуха, исходя из заданного сечения. Расход воздуха измеряется в м^3/час

ADC = analogRead(ADC_pin); // Считываем показание с АЦП

oled.rect(104, 3, 124, 10, OLED_STROKE); // Рисуем иконку батарейки

oled.rect(125, 5, 127, 8, OLED_FILL);

oled.rect(104, 3, 124, 10, OLED_FILL);

oled.rect(106, 3, 119, 10, OLED_FILL);

oled.rect(106, 3, 114, 10, OLED_FILL);

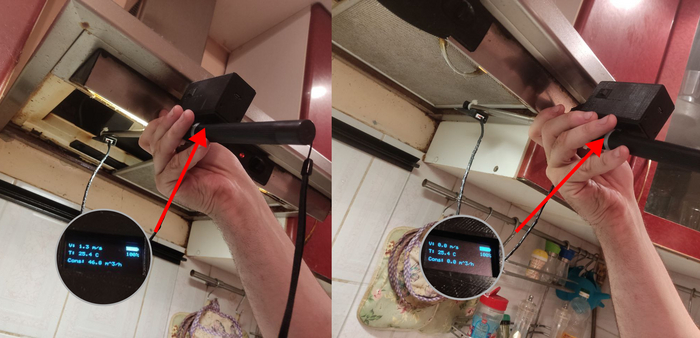

Вытяжка над плитой

Замер получился интересным. Вытяжка снабжена двумя секциями для установки фильтров. Слева из секции фильтр убрали, справа оставили.

Замер очень наглядно продемонстрировал, что от долгого использования фильтр забился жиром и перестал нормально пропускать воздух. Разница между секцией с фильтром и без составляет 1,3 м/с. При испытаниях ни одна вытяжка не пострадала 🙂

Кондиционеры в офисах на заводе

Прошли по родному Электрозаводу (он же МЭЛЗ), где базируется офис компании.

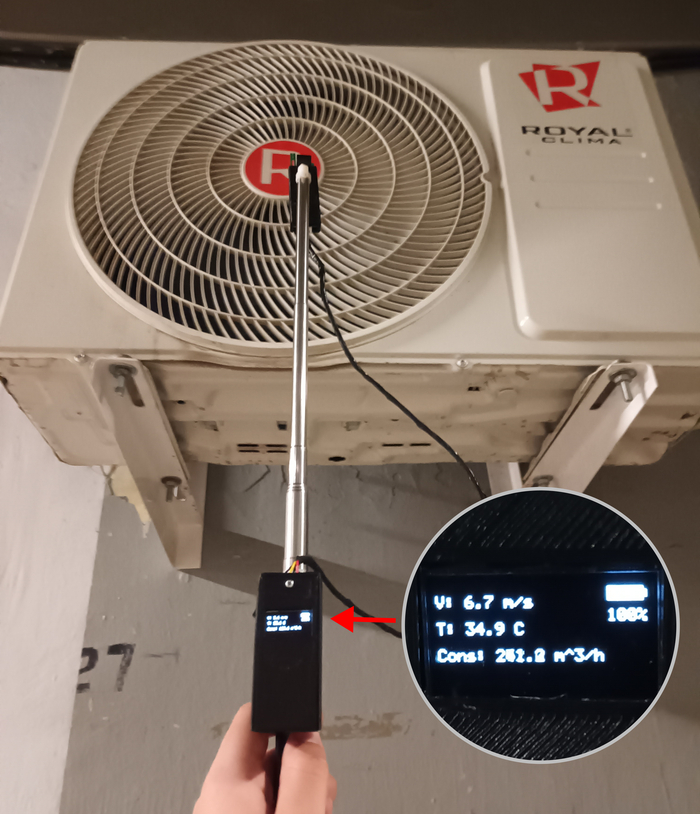

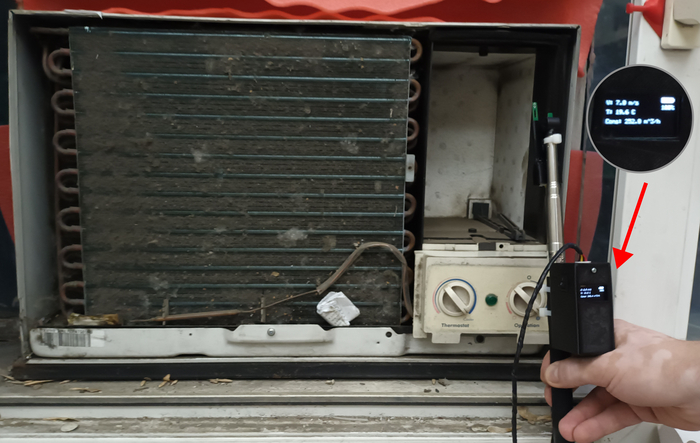

Наш офисный 10-летний кондиционер пытается справляться с жарой.

До испытаний ожидали, что улитка работает помощнее и гонит более холодный воздух. Видимо, китайский кулер отработал свое и нуждается в замене.

Внимания достоин только тот факт, что выдуваемый воздух имеет меньшее рассеивание.

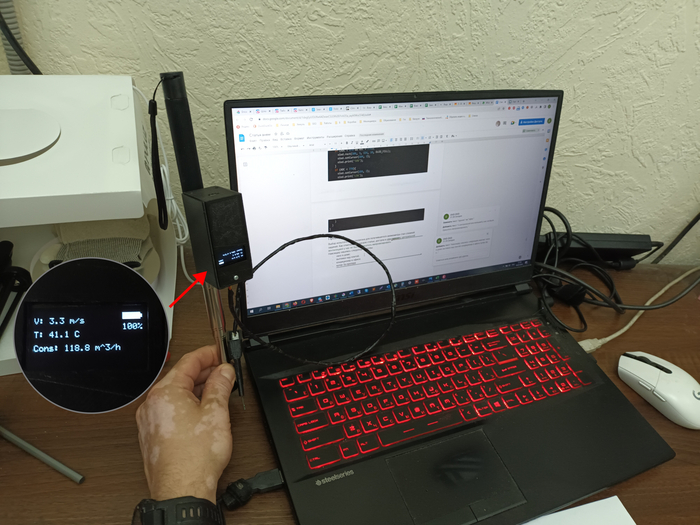

В обычном режиме ноутбук практически не дает воздушного потока. При принудительном запуске охлаждения на максимум скорость потока возрастает. По температурной индикации на анемометре видно, как ноут постепенно охлаждается.

К сожалению, за неделю поиска нам так и не удалось найти торнадо в Москве. Но мы уже раскрыли карты и ищем ближайшую дорогу до штата Канзаса. Обещаем дополнить статью по возвращении.

В завершении статьи отметим, что приведенные примеры использования не раскрывают потенциала собранного DIY-анемометра. В голову приходит множество кейсов. От создания системы мониторинга вытяжки с передачей данных в облако до автоматизации охлаждения майнинг-фермы или лазерного резака. От создания “анемометра для охотников” до использования решения для измерения скорости полета дрона.

Хотели бы попросить уважаемое сообщество поделиться своими идеями и проектами, так или иначе связанными с измерением воздушного потока. Самые интересные и амбициозные задачи мы готовы взять в работу и описать в формате аналогичной статьи.

Команда инженеров благодарит стажера Илью Радченко за подготовку материала, упорство и доскональное изучение возможностей анемометра, Алекса Гавера за библиотеку «GyverOLED», а также магазину Duino.ru за любезно предоставленные компоненты.

Ну и конечно крепко обнимаем сообщество Пикабу за уделенное время и интерес к электронике и DIY.
