Заграничные метаморфозы калашникова Во что капиталисты превращали советский автомат
В ХХ веке СССР охотно поставлял автоматы Калашникова своим союзникам и всем, кто обещал строить социализм и сражаться с капитализмом и колониализмом. Однако калашниковы охотно использовали и заклятые недруги Страны Советов, например Израиль и ЮАР. И не только использовали, но и создавали на базе АК свои модели, теснившие советские образцы на мировом оружейном рынке.
АК горячих финских парней
Впоследствии финны довольно много экспериментировали с дизайном и технологией производства своего автомата, например меняли фрезерованную ствольную коробку на штампованную, потом возвращались к фрезерованной — она была крепче и лучше поглощала тепло при интенсивной стрельбе. Опробовали четыре варианта приклада: фиксированные деревянный, пластиковый и трубчатый, а также складной трубчатый.
Первоначально М-82 хотели вооружить десантников, но после первых войсковых испытаний стало ясно, что армейского будущего у автомата нет. В итоге финнам удалось продать чуть более двух тысяч буллпапов на собственном гражданском рынке и экспортировать в США.
А самым удачным с точки зрения дизайна, наверное, можно считать Valmet Rk.95, который внешне очень похож на израильский автомат Galil. Примечательно, что израильтяне в свое время обзавелись калашниковым именно благодаря финнам — те продали лицензию на Valmet Rk.62.
На просторах Палестины
Винтовки FN FAL, которыми были вооружены израильские солдаты в ходе Шестидневной войны, показали себя не лучшим образом — их автоматика оказалась слишком чувствительной к песку и пыли, которых на Ближнем Востоке предостаточно.
В 1969 году прошел конкурс на новую штурмовую винтовку для армии, в котором участвовали конструкторы Узиэль Галь (автор пистолета-пулемета Узи) и Исраэль Галили. Последний вышел победителем, предложив слегка оптимизированный Valmet Rk.62. Финны продали заклятым друзьям СССР документацию и оборудование для производства автомата, а, по слухам, первые партии Galil даже делались на основе финских ствольных коробок.
Штурмгевер и штамповка. Правда об автомате Калашникова (Часть 1)
Собственно, со штампов и начнем, но только не с тех, которые матрица-пуансон. Начнем с ментальных штампов, которые часто можно услышать в виде утверждений по тому или иному поводу. Чаще всего они несут ложную информацию, так как либо созданы на основании домыслов из-за отсутствия информации или безграмотности автора, либо употребляются в отрыве от контекста темы разговора или дискуссии. Приведу исходник информации, который послужил основанием для статьи. Речь идет о внедрении массового производства АК-47 в Ижевске.
Конструкция АК к этому моменту уже «устаканилась», и всё, чем теоретически мог помочь германский специалист на этом этапе – это наладкой серийного производства с широким применением штамповки. Но и тут тоже вышел конфуз – Ижевский завод оказался не готов выдерживать нужное качество штамповки, термообработки и клёпки ствольных коробок, так что в 1950 году конструкторам «Ижмаша» пришлось создавать для АК новую фрезерованную ствольную коробку. В этом помощь «съевшего собаку» на штамповке Шмайссера им была нужна как той же собаке пятая нога.
Однако начало производства победившего в конкурсе образца М.Т. Калашникова ясно показало – советской промышленности 1949 года довольно сложно достичь уровня Германии 1942 года. Даже несмотря на «импорт» из капитулировавшей Германии части станочного парка и ряда специалистов (включая главного конструктора фирмы Хенель и создателя MKb42(H) Хуго Шмайссера), развернуть производство «штампованного» автомата не удалось, процент брака оказался неприемлемо велик. В итоге СССР пришлось пойти на компромисс, начав с 1951 года изготовлять АК с фрезерованной ствольной коробкой. Перейти на штамповку окончательно удалось лишь с принятием АКМ в 1959 году.
Штамп 1. Шмайссер был специалистом по штамповке.
Сам Хуго Шмайссер юридически правил на «Haenel» с 1943 года, а до этого занимал пост главного инженера. Но фактически на пару с братом Гансом они управляли этой фирмой с 1925 года, отстранив неспособного молодого наследника и владельца Герберта Хенеля.
Наконец, на фирме «Haenel» не было штамповки вообще. Штампованные детали для штурмгевера проектировались и производились на «Merz-Werke» из Франкфурта-на-Майне. В дальнейшем производство «штамповки» было раскидано по нескольким предприятиям, откуда она поступала на окончательную сборку штурмгеверов в «Haenel», «ERMA», «Sauer&Sohn» и «Steyr».
Так что никакими собаками Шмайссер не питался, так как в технологии штамповки смыслил еще меньше чем в конструировании. О том, что остальные пятеро немецких оружейников из числа немецких специалистов, работавших на Ижмаше в 1952-1956 годах, никакого отношения к производству АК-47 не имели и не могли иметь, уже писалось.
Штамп 2. Советская штамповка в 1949 году не могла достичь уровня немецкой штамповки 1942 года.
Имеется в виду известный факт, когда при освоении АК-47 пришлось временно отказаться от штампованных ствольных коробок и перейти на фрезерованные. Об этом факте еще поговорим, как и об особенности штампованной конструкции Stg-44, а вот собственно на «уровне» штамповки стоит остановиться.
Можем мы сказать, глядя на эти цифры, что «уровень» технологичности в производстве пистолетов-пулеметов, в которую входят в том числе операции по штамповке и точечная сварка, в 1943 году был в СССР более чем в два раза выше чем в Германии?!
Достижение уровня технологичности есть функция по времени. Вспомните, что сказал Гудериан в отношении копирования и производства танков Т-34:
Обратите внимание, речь идет не о конструкции и не о нехватке алюминия, а о технологии. Время на освоение массового производства, куда входит проектирование и изготовление приспособлений и технологической оснастки, расчет и подбор режимов термообработки и резки металлов, может значительно превышать время и средства, потраченные на разработку и испытания опытного образца, а это может оказаться решающим фактором в достижении политических или военных успехов.
Наглядное различие фрезерованной и штампованной ствольной коробки АК.
Тяжесть — это хорошо. Тяжесть — это надёжно. Даже если не выстрелит, таким всегда можно врезать по башке.
© Борис Хрен Попадешь Бритва
Ну наглядно, то наглядно. Только в чем практическая разница кроме веса непонятно..
По простому объясню.
А разве сейчас АК делают со штампованной коробкой?
Не сильно хуже, зато цена намного меньше.
ак который нарекли неубиваемым и ак который плавится посля двух очередей по 30 патронов
Когда у противника хорошие снайперы
Оружейная на вынужденной самоизоляции
Довольно интересно сделан затвор
Из-за отсутствия специфических деталей не получилось сделать её 5-тизарядной.
Следом за винтовкой последовал автомат, чем-то похожий на АК.
Довольно не плохо выглядит. для самоделки!
Довольно массивная штука со съемным магазином.
Так вооот как сделан АК-50!
Да, это действительно просто увеличенный АК. Первый прототип второго поколения. Звучит так, будто первое поколение пошло в серию, ага! Не, это всё ещё второе поколение прототипов.
Возвратная пружина стандартная, от калаша.
Спусковой механизм тоже стандартный, его вообще не трогали.
Газовую трубку вообще вручную на токарном станке точили. Сейчас она держится только на изоленте, потому что для неё ещё не слелали крепление. Брендон говорит, они пробовали закреплять её и строительными стяжками, и «тактическим хомутом для шлангов», но в итоге изолента подошла лучше всего, потому что она тянется, а поэтому не лопается от ударных нагрузок, как было с первыми двумя вариантами.
На это Брэндон сказал, что они уже посматривали на решение, использованное на АК-12, а также думали о цельном аппере с планкой Пикатини во всю длину, но понятия не имеют, что будет на конечном продукте. Возможно, перепробуют разные варианты, чтобы прийти к конечному решению, исходя из практических изысканий.
Стреляет нормально, уже с плеча даже пробовали, не только лишь за верёвочку. Отдача сильноватая, но дульный тормоз делает своё дело.
Это также приводит к утыканию патрона.
Минус 3 бакса. Или за сколько он их там закупает?
Майк предложил усилить пружину кнопки, Брендон добавил, что можно поменять её угол.
В прототипе первого поколения использовалось две параллельно расположенные возвратные пружины, но во втором решено было попробовать с одной. Сделали для неё буфер отдачи, чтобы с мясом не вырывало. Брендон считает, что у этого буфера сейчас слишком большой ход, нужна пружина посильнее
Самодельная затворная рама идеально работает со стандартной возвратной пружиной калаша. Когда правильно настроена газовая автоматика, при выстреле оболочечной пулей на 660 гран она едва касается буфера.
Затворная рама с поршнем выглядит эпично!
Затвор очень похож на затвор АК, за исключением того, что он tri-lug (знать бы ещё, что это такое).
Две скорости огня на автоматической винтовке Браунинга
Порадовал чувачок на фоне: «Get some!»
Тренировка: «Если завтра война, если завтра в поход»
Имитация работы с автоматом в движении.
P.s. баянометр молчал.
Бензопила
Так оно выглядело с завода, если вы не признали/никогда не видели MAC 11.
Форум «Армия- 2021». Немного оружейных интересностей. Часть I
Доброго времени суток, уважаемые читатели!
Начну я, наверное, с экспозиции ковровского Завода им. В. А. Дегтярева (павильон 301- отдельно стоящее здание с надписью «Высокоточные комплексы»)

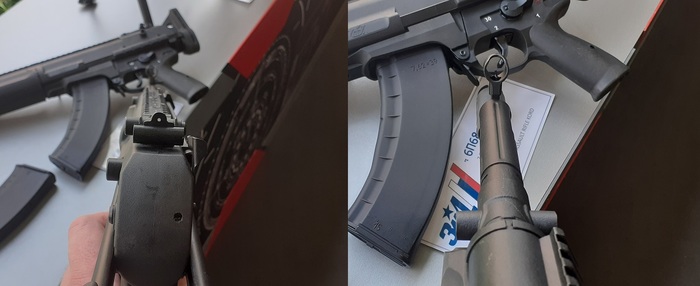

Автоматы 6П67 и 6П68.
Не буду подробно останавливаться на представленных там крупнокалиберных снайперских винтовках (АСВК) и пулеметах «Корд», гранатометах РПГ-7 и РПГ-7Д и пр.
А вот на чем бы хотелось остановиться- так это на автоматах «Корд» со сбалансированной автоматикой 6П67 и 6П68, (предшественники которых были известны как А-545 и А-762, а также как АЕК-971 и АЕК-973).
Общий вид. Слева 6П67, справа- 6П68.
Теперь к некоторым заинтересовавшим меня частностям.

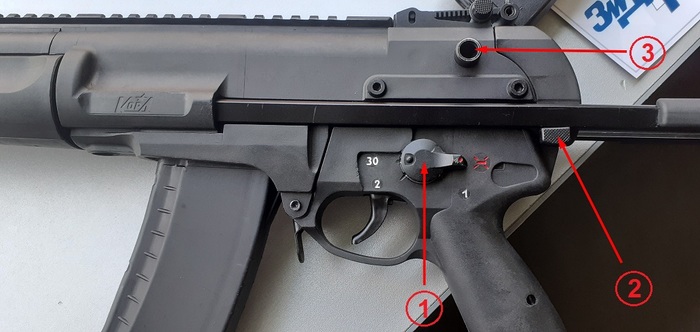

6П67, вид слева. 1- предохранитель- переводчик режима огня, 2- кнопка выдвижения приклада, 3- место для крепления антабки.
Предохранитель- переводчик огня- двусторонний, имеет 4 положения: предохранитель, одиночный огонь, огонь с отсечкой по 2 выстрела, автоматический огонь.
Цевье в сечении круглое, с выемками под пальцы; после АК кажется непривычно толстым (ну, это дело вкуса))).
Прицел- диоптрический, состоит из целика с движком и мушки. Кроме того, на крышке ствольной коробки имеется планка Пикатинни. которая имеет цифровую разметку, согласно которой устанавливаются различные виды прицелов.
Приклад выдвижной, выдвигается с помощью нажатия на двустороннюю кнопку. Интересно, что затыльник приклада может быть развернут как вниз, так и вверх- он оттягивается назад и переворачивается в нужное положение. На фото «Общий вид» выше видно, что если у верхнего автомата (6П68) затыльник приклада развернут проушиной вниз, то у нижнего- вверх.
Шомпол крепится на крышке ствольной коробки справа.

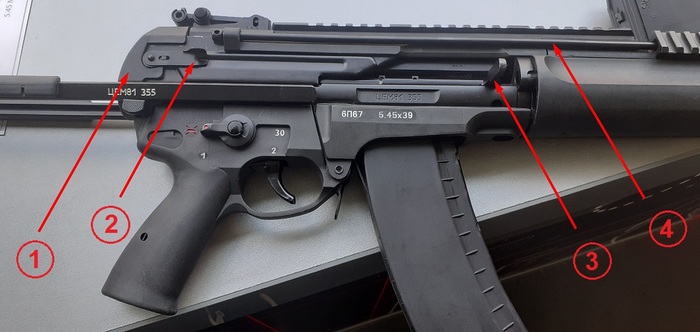

6П67, вид справа. 1- затыльник ствольной коробки, 2- защелка затыльника ствольной коробки ( в положении «закрыто»), 3- рукоять затворной рамы, 4- шомпол.
Интересен порядок разборки автоматов: Защелка съемного затыльника ствольной коробки поднимается вверх, затыльник снимается, и затворная группа одним узлом извлекается из ствольной коробки (вместе с балансиром).

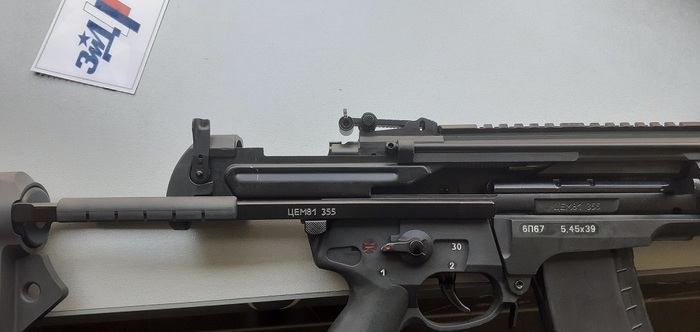

6П67, вид справа. Защелка затыльника ствольной коробки поднята( в положении «открыто»), затыльник сдвинут назад.
Мне, к сожалению, разобрать ни один из двух автоматов не разрешили, ссылаясь на то, что «вы нам сейчас все смазкой запачкаете», посему вот рисунок того, что получается при неполной разборке.

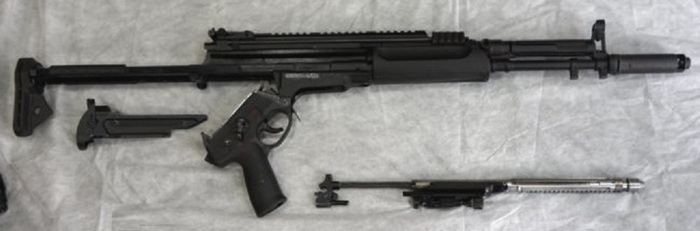

Неполная разборка 6П68.
Оба автомата могут использоваться с ПБСом, подствольным гранатометом или штык- ножом.

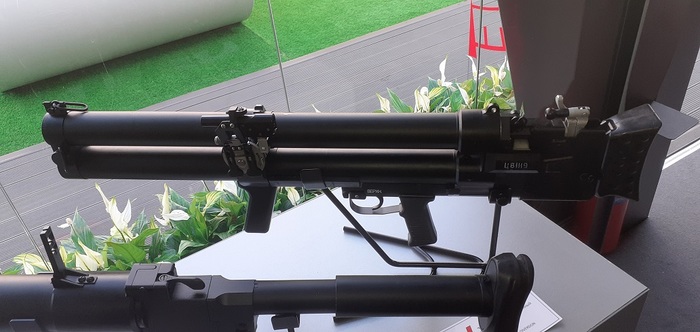

Ручной противодиверсионный гранатомет ДП- 64.
Двуствольный ручной динамореактивный противодиверсионный гранатомет ДП-64 предназначен для защиты надводных кораблей, подводных лодок (в надводном положении), нефте- и газодобывающих морских платформ, портов и береговых сооружений от нападения боевых пловцов и диверсантов.
Стволы гранатомета гладкие, без нарезов. Стрельба ведется фугасными (ФГ- 45) и сигнальными (СГ-45) гранатами калибра 45 мм.

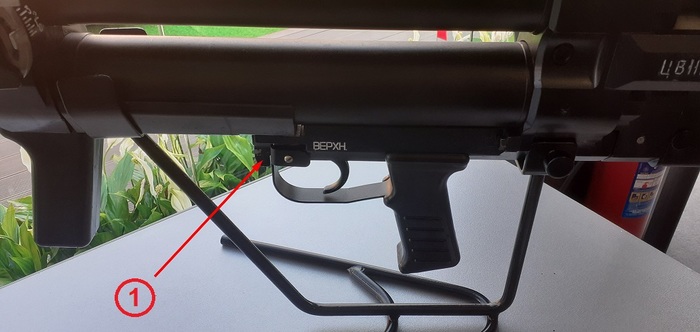

Спусковой механизм и переключатель. 1- переключатель выбора ствола.

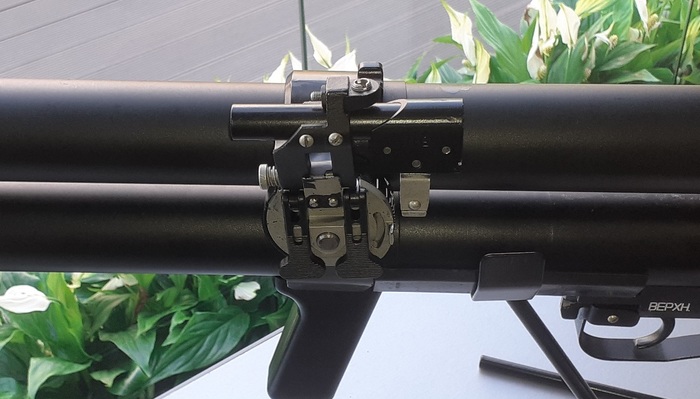

Стрельба возможна из трех положений: с упором в плечо стрелка, с упором в палубу или иной предмет и без упора. Прицел гранатомета позволяет вести стрельбу как прямой наводкой, так и по навесной траектории.
Фугасная граната поражает боевых пловцов на глубине до 40 метров, в радиусе до 14 метров от места подрыва.
Перезаряжается гранатомет с казенной части. Перезарядка гранатомета происходит следующим образом- после освобождения защелки приклад с ударным механизмом сдвигается назад и откидывается вбок. Лучше всего это демонстрирует видео от производителя.
ПМ Р 411 кованый фрезерованный затвор
—>
| Доставка: | |
| по городу: | Самовывоз. |
| по стране и миру: | Стоимость доставки по стране узнавайте у продавца. |
| Покупая несколько лотов продавца, Вы экономите на доставке. Лоты доставляются одним отправлением. | |
| Оплата: Наличные, Банковский перевод, Банковская карта. | |
| Состояние товара: | Б/у. |
| №210133135 |
* Стреляет светошумовыми патронами 10ТК, по звуку идентичен боевому аналогу.
* Внешне практически не отличим от боевого ПМ.
* Приобретается без лицензии лицами старше 18 лет.
* Автоматика работает в штатном режиме (перезарядка осуществляется автоматически).
* Сборка/разборка осуществляется как на боевом пистолете.
Деактив следующий
* В стволе установлен металлический рассекатель, который заштифтован в двух местах, за патронником и у пульного входа
* Штифт крепления ствола приварен с одной стороны
* Слегка горизонтально подпилена одна направляющая
* В затворе установлен штифт под эту направляющую (папа-мама)
* Нарезы полностью сохранены
Пересыл СДЭК или Почта России за ваш счёт.
Затворные группы магазинных винтовок. Часть III
Технологичность и точность, как признаки современных конструкций
В модели Blaser R8 запирание осуществляется как и у предшественницы – R93 радиально-цанговым механизмом
Затвор модели Heym SR 30 с расположенными впереди запирающими шариками
Затвор Sako TRG M10 имеет три боевых упора в головной части
У Sako TRG M10 зеркало затвора заглублено в головной части затвора. В зеркале затвора размещены два отражателя
Производители, которые хотят закрыть весь мировой рынок одним конструктивным решением, оставляют обычные конструкции без модульного принципа и дают своим моделям «минимальное европейское оснащение» — отъёмный магазин. Одним из самых успешных производителей, пользующихся этой концепцией, является Sako с модельным рядом 85. К этой категории относятся также недавние модели Mauser M12 и Sauer 101.
Затвор системы Weatherby Mark V имеет девять боевых упоров в головной части, которые расположены в три ряда
Современный немецкий «прямоход» Merkel Helix RX Take Down
К настоящему времени устоялось расположение запирающих элементов в головной части затвора. В процессе выстрела силы возникают именно там. Если запирание осуществляется в задней части, на перемычку ствольной коробки, то силы, воздействующие на затворную группу, вызывают негативные последствия (снижается жёсткость узла запирания. — Прим. переводчика).
Затвор винтовки Browning X-Bolt с заметно приплюснутым шаровым наконечником рукоятки
Затворная группа X-Bolt запирает на три боевых упора, которые расположены в головной части. Отражатель находится в зеркале затвора
Так, например, Steyr ушёл от запирания на перемычку и сегодня в модели SBS 96 снова продвигает запирание в головной части затвора. Ещё одним возвратом к запиранию в задней части был затвор Sauer 80/90 с раздвигающимися боевыми упорами.
Если поразмышлять о затворных группах для высокоточных винтовок, то к названным ранее решениям добавляются дальнейшие рассуждения. Центральное значение придаётся влиянию на кучность стрельбы. Это привело к появлению специальных затворных групп, схожих с теми, которые используются на винтовках для бенчрестинга и соревнований по стрельбе в F-классе.
Настоящая классика жанра – Remington 700
Зачастую эти опции представляют собой клоны Remington 700, как, например, затворная группа Atlas, которая известна как SMH, затворная группа Stolle-Panda, базирующаяся на ствольной коробке из лёгкого сплава со стальными вставками, или же недавно продающиеся в Германии винтовки с затворными группами Барнарда (Barnard) из Новой Зеландии.
Для того чтобы обеспечить затворной группе необходимую прочность, твёрдость и вязкость, нужна хорошая улучшаемая или конструкционная сталь. С точки зрения веса порою обращаются к ствольной коробке из лёгкого сплава. При этом требуемой прочности добиваются за счёт термической обработки (закалки с искусственным старением. — Прим. переводчика), но необходимой поверхностной твёрдости всё же не достигают. Поэтому на нагруженных поверхностях (запирающие поверхности) неизбежно использование стальных вставок, кроме тех случаев, когда запирание идёт на заднюю часть ствола.
Вид на разрезную модель системы Remington 700 показывает очень массивную, без мелких деталей, и безопасную конструкцию
Затвор модели Steyr SBS 96 имеет четыре боевых упора в головной части, которые расположены в два ряда
С жёсткостью связан также вопрос: однозарядная или магазинная? Магазин требует соответствующего окна на нижней поверхности ствольной коробки, что снижает её жёсткость. Этим и объясняется то, что самые лучшие высокоточные винтовки исключительно однозарядные. Следуя этому постулату, окно для заряжания и экстракционное окно делают как можно меньше.
Затвор винтовки Savage 10 FCP-SR запирает двумя боевыми упорами в головной части затвора непосредственно на ствольную коробку
В затворе системы Savage за боевыми упорами расположен вращающийся венчик, который не повторяет вращение затвора. Он служит для направления затвора, для чего на правой стороне этого венчика имеется ведущий выступ. Кроме того, он предотвращает прорыв пороховых газов назад
Если мы рассмотрим форму наиболее распространённых ствольных коробок, то сможет выделить круглые и гранёные на нижней поверхности ствольные коробки. Обе формы используются в высокоточных винтовках и обе имеют свои маленькие преимущества и недостатки. За круглую ствольную коробку говорит простота и меньшая стоимость при изготовлении.
Эксперты утверждают, что круглая ствольная коробка также лучше в отношении возникновения поперечных волн колебаний. В пользу гранёной нижней поверхности ствольной коробки говорит, в первую очередь, возможность более простой укладки в ложу (беддинга) на мерные втулки.
У спортсменов, занимающихся высокоточной стрельбой, популярны модифицированные варианты затворной группы Remington 700. Здесь изображена затворная группа Kelbly-Atlas в однозарядном варианте
В последние годы имеется тенденция к использованию круглых ствольных коробок с упором отдачи, расположенным между стволом и ствольной коробкой. Здесь весомую роль играют многочисленные клоны затворной группы Remington 700.
Следующий фактор — это время задержки воспламенения: промежуток времени между срабатыванием спускового механизма и ударом бойка по капсюлю. Для того чтобы обеспечить максимально короткое время задержки воспламенения, помогают три мероприятия.
Запирание высокоточной винтовки Walkuere осуществляется тремя боевыми упорами в головной части затвора на втулку с боевыми выступами
Затворная группа Keppeler имеет семь боевых упоров в головной части затвора, расположенных в три ряда, которые сцепляются со ствольной коробкой в её головной части
Таким образом, спектр популярных затворных групп с цилиндрическими затворами простирается от Mauser 98, которому более 100 лет, до системы Blaser R8. Между ними лежит огромное многообразие конструкций. На какую систему решиться — это зависит, в первую очередь, от целей использования. И, конечно, решению о выборе было и остаётся субъективным решением.
Также читайте «Затворные группы магазинных винтовок. Часть I»
Также читайте «Затворные группы магазинных винтовок. Часть II»
Ганс Й. Хайгель (Hans J. Heigel), перевод Михаила Драгунова
